衢州公馆14-1-170#127㎡现代————白丨家

发表于 2023-7-7 17:09:51

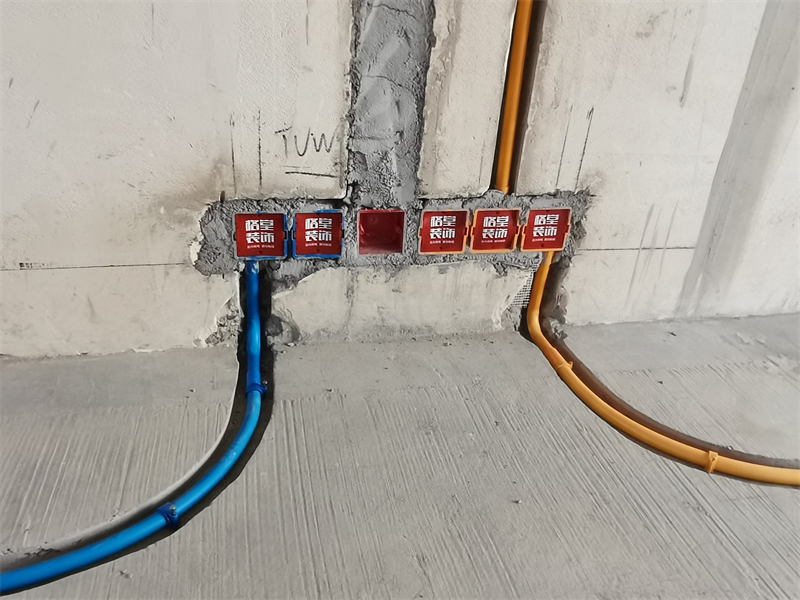

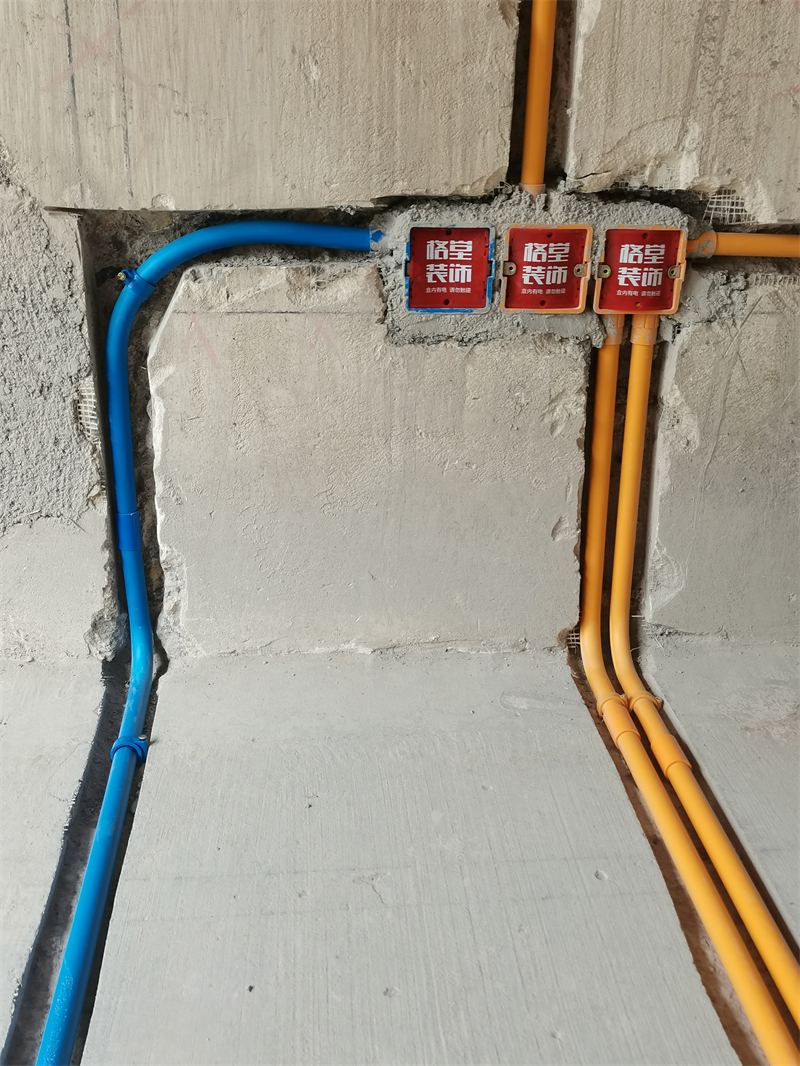

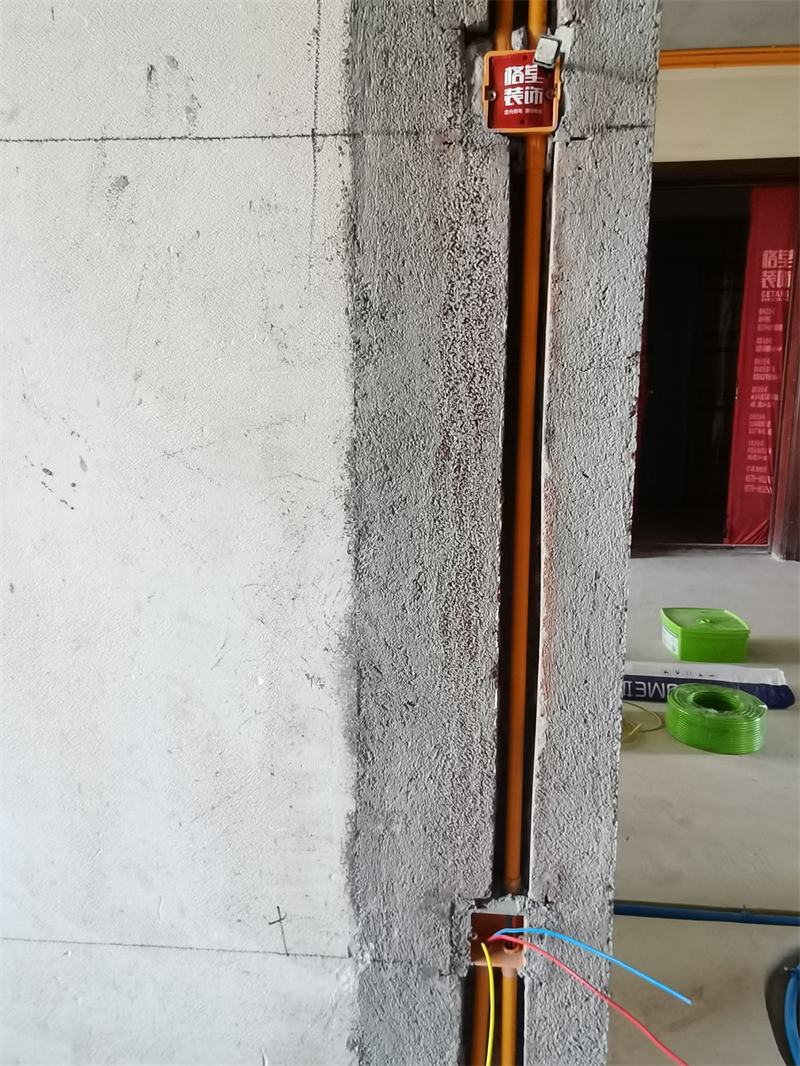

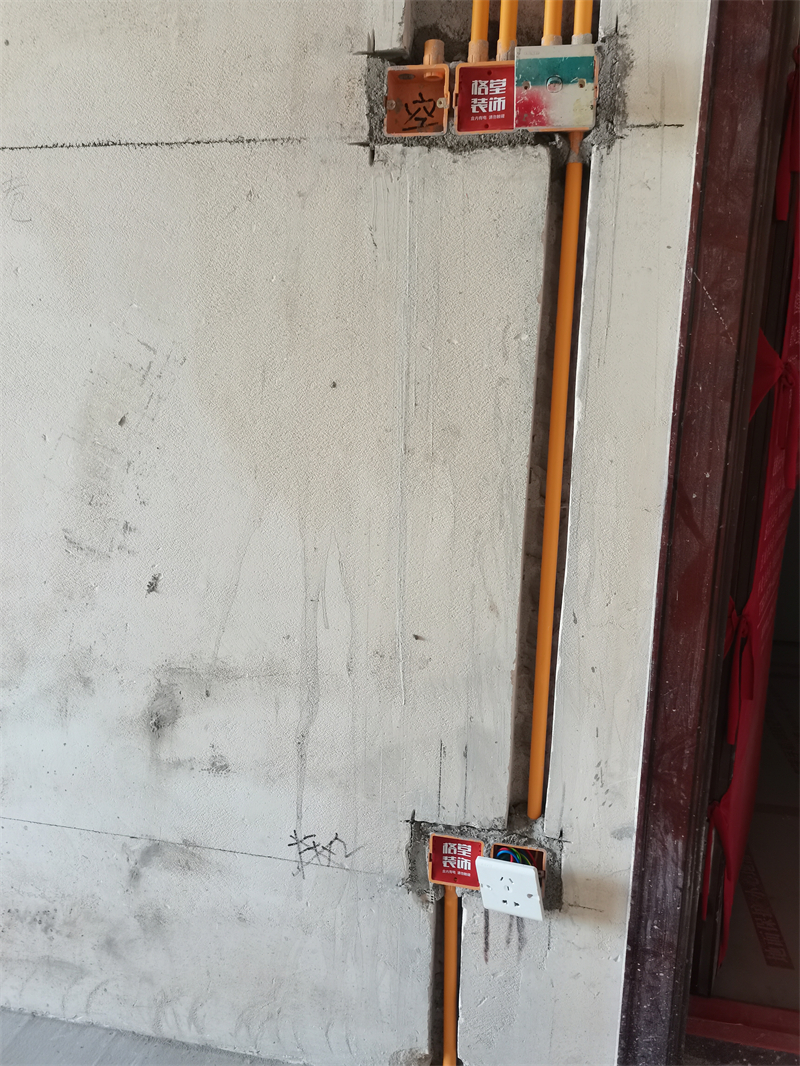

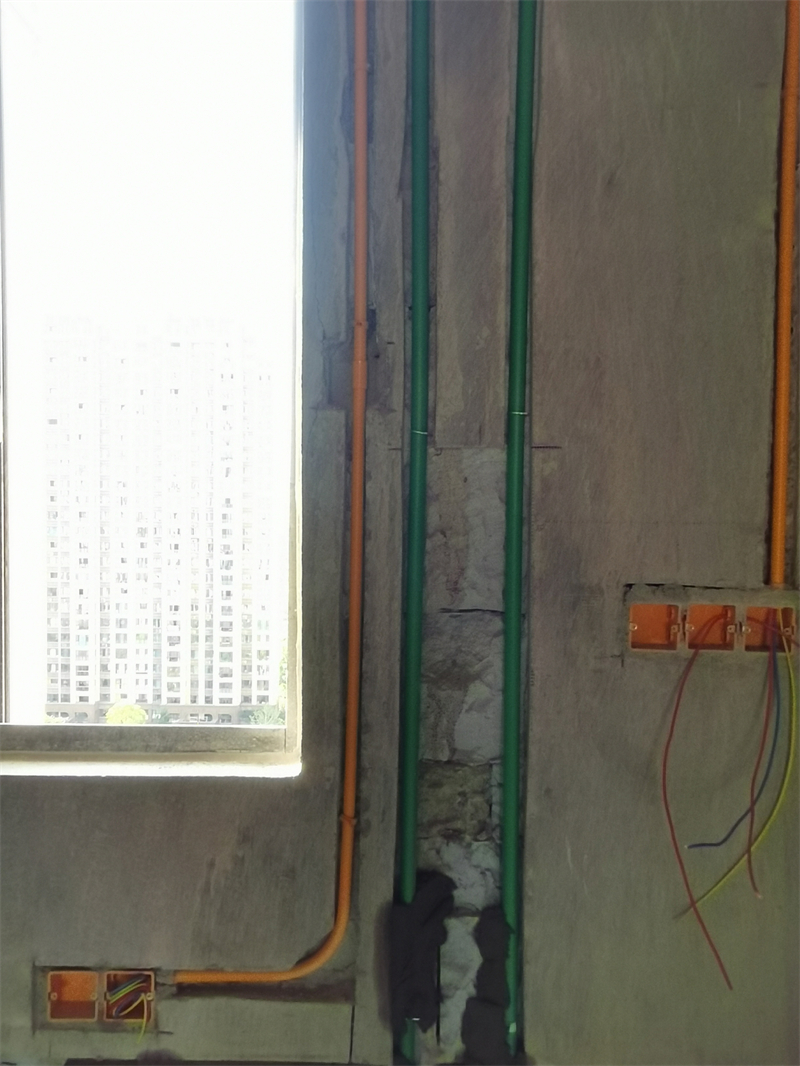

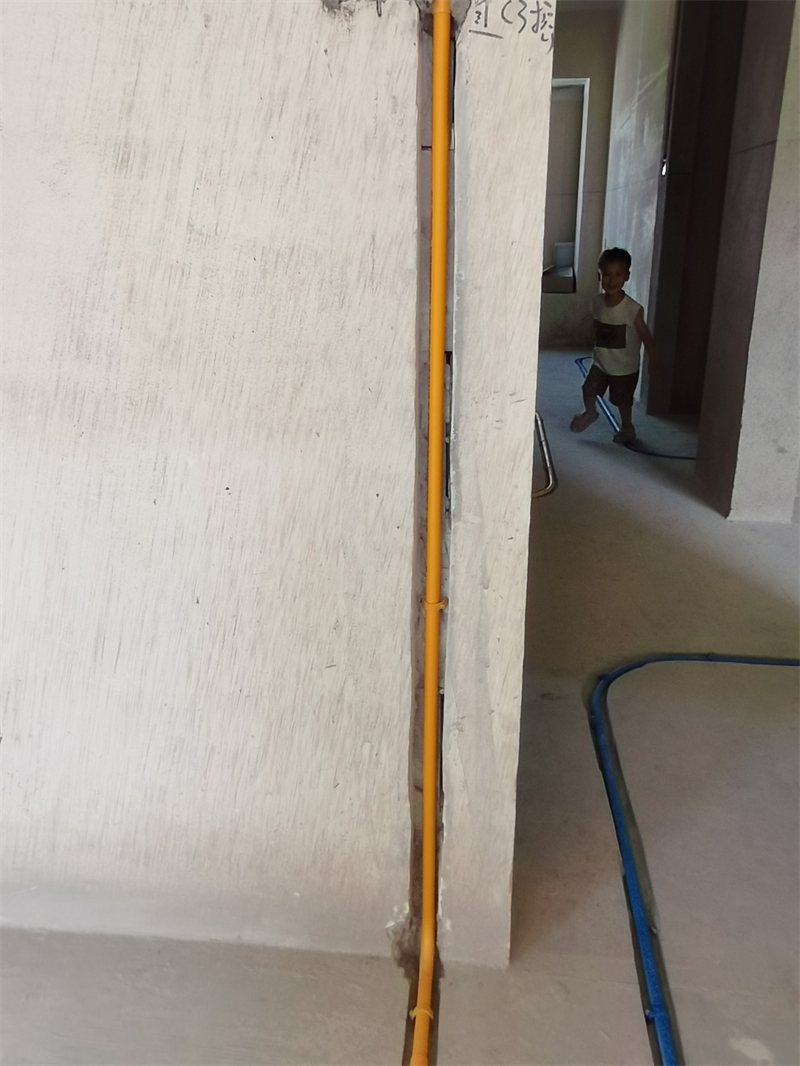

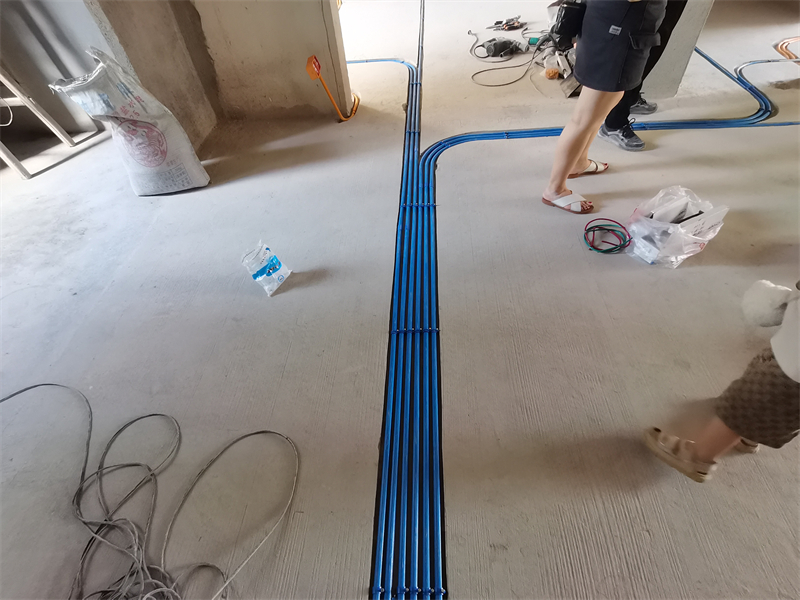

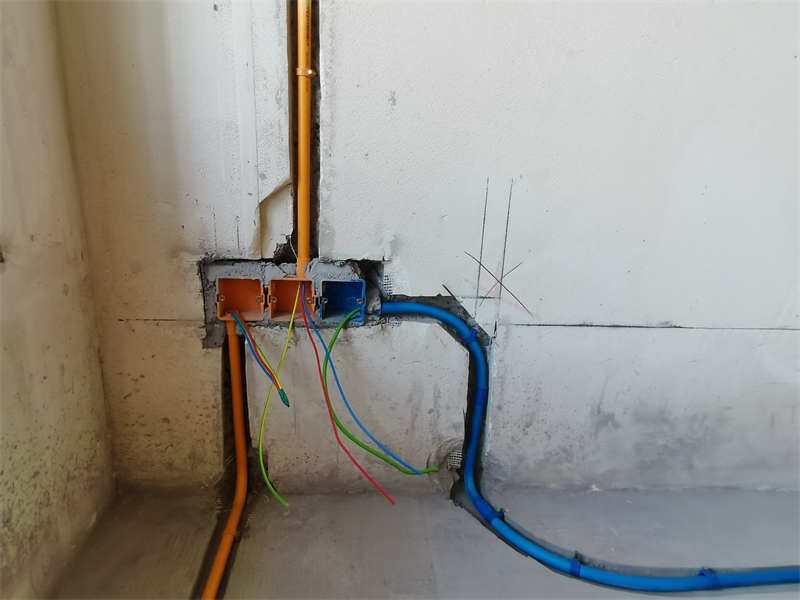

7、.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

发表于 2023-7-7 17:11:34

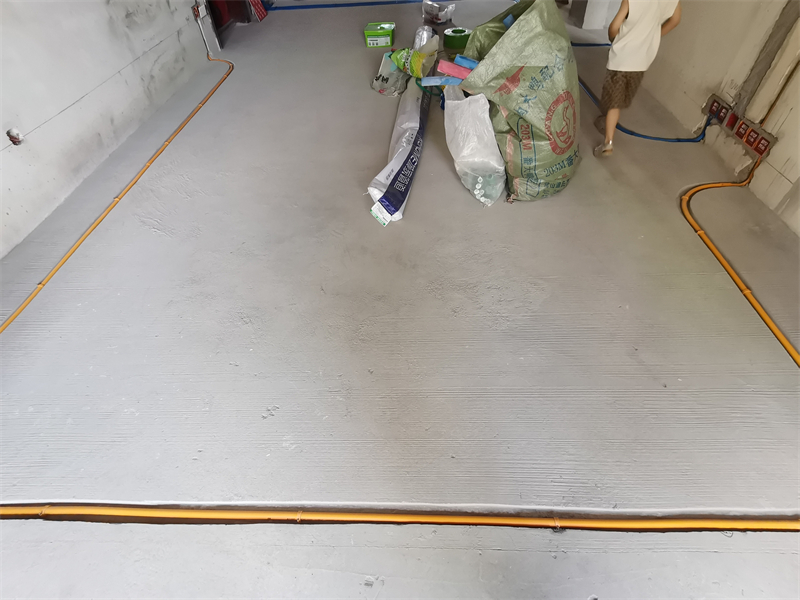

8、墙角禁止走管，距墙30公分以上。

发表于 2023-7-7 17:24:51

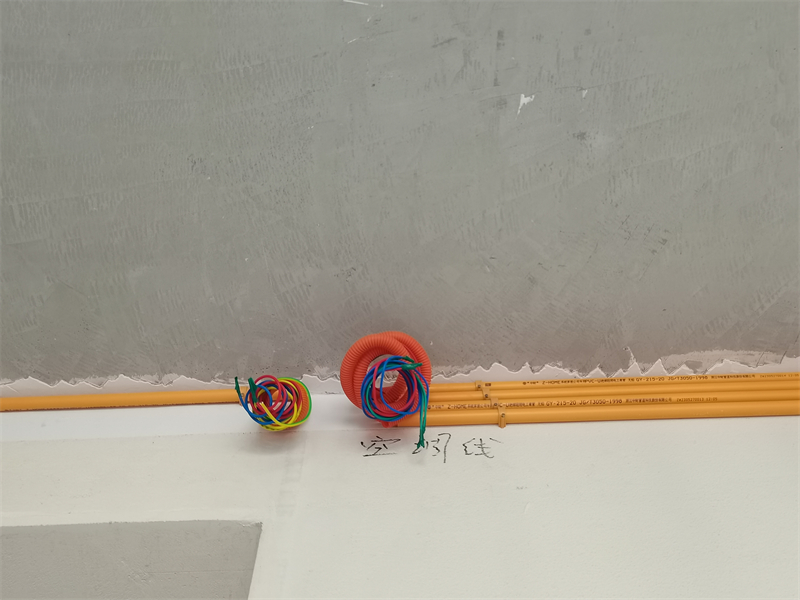

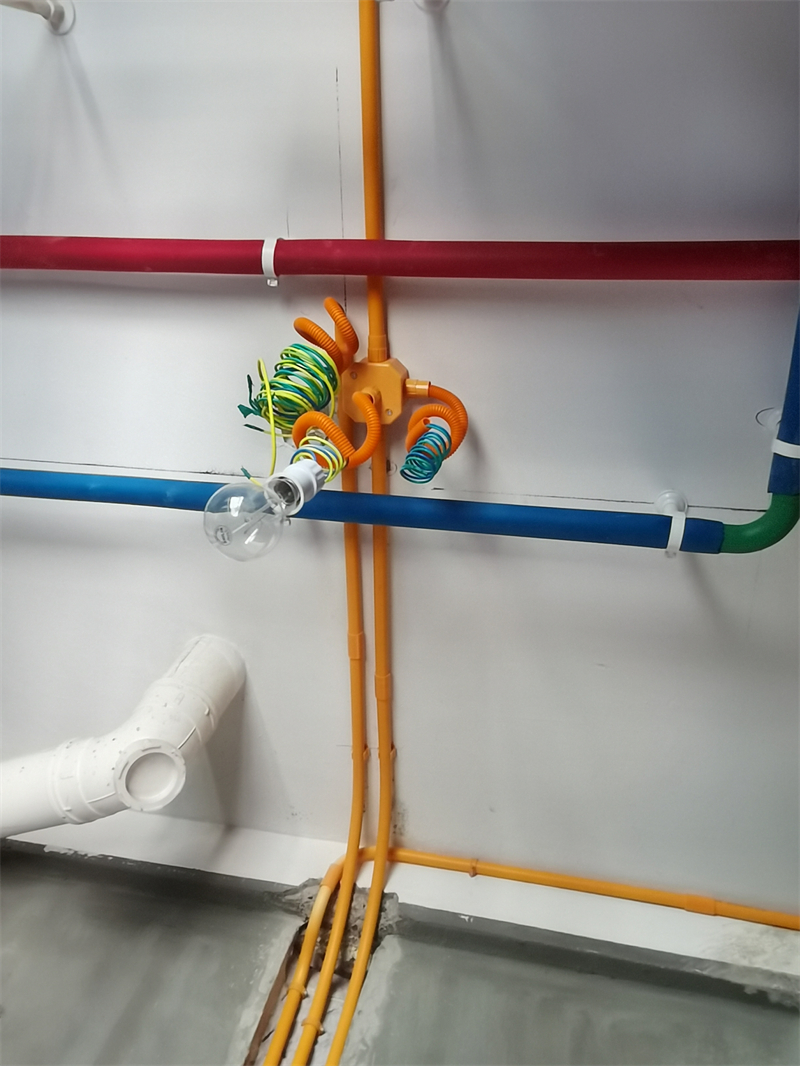

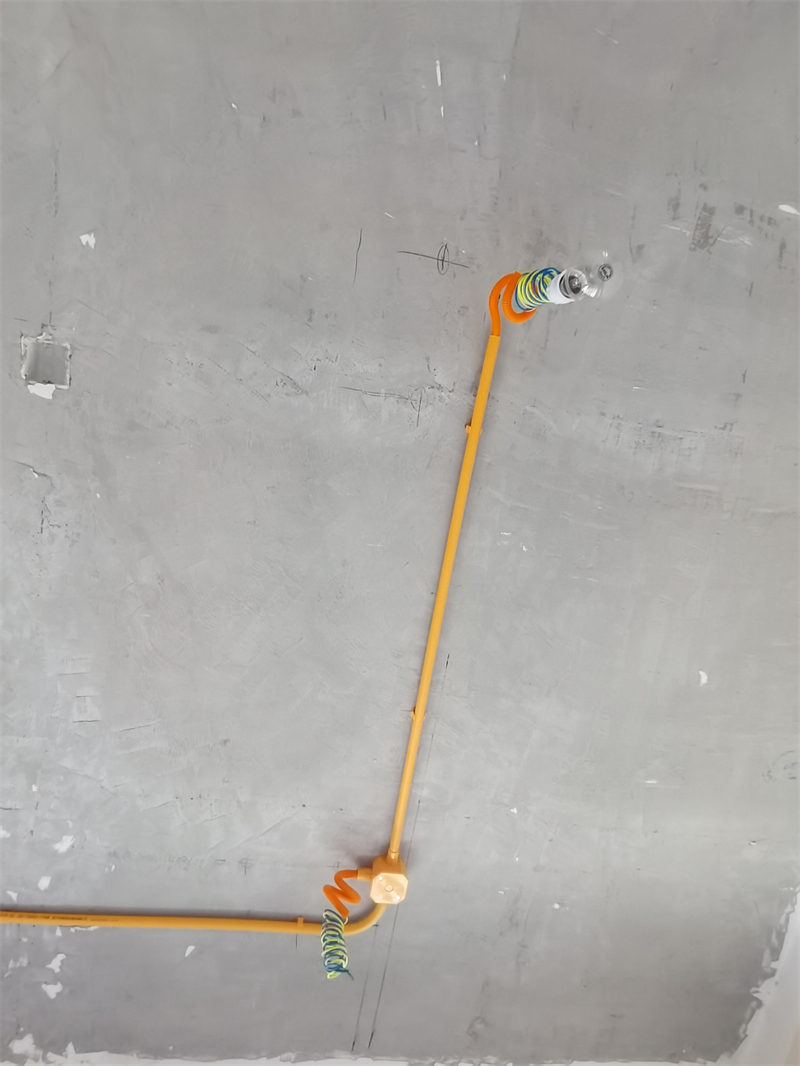

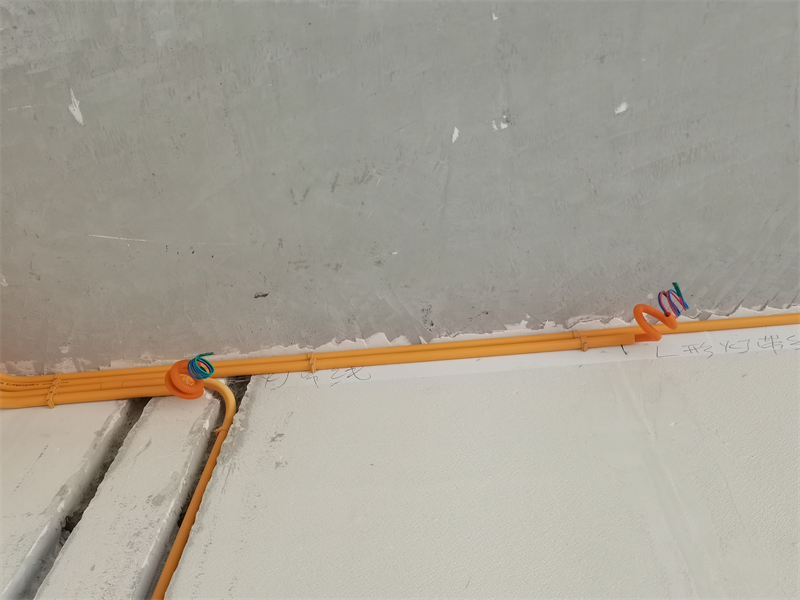

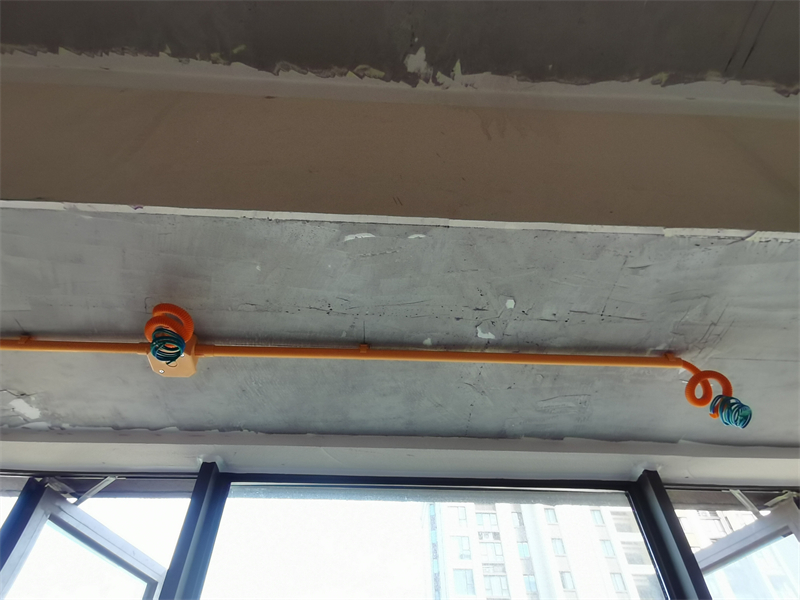

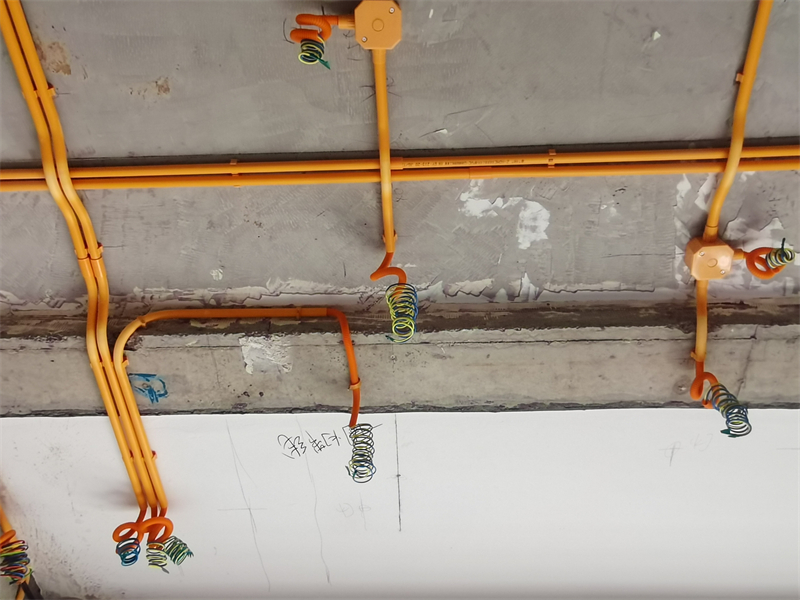

9、.筒灯电线用波纹管保护。

10.灯头线套黄腊管保护。

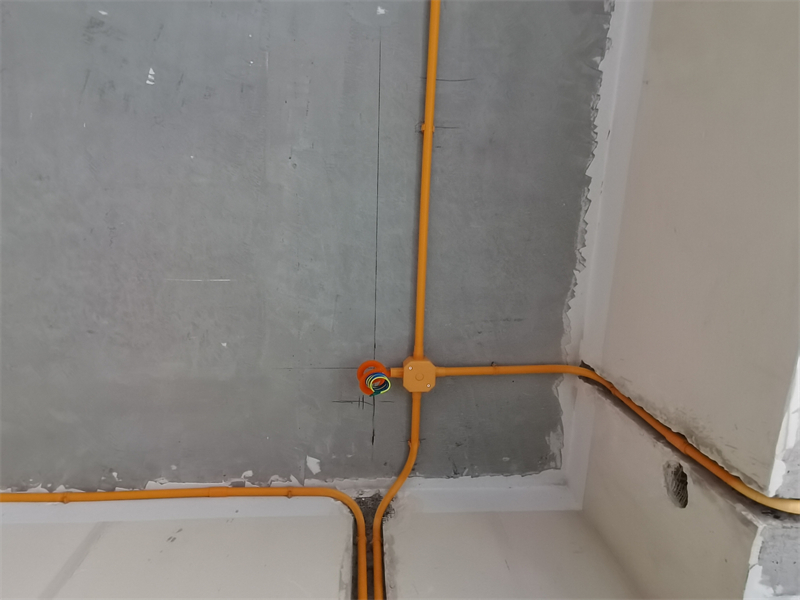

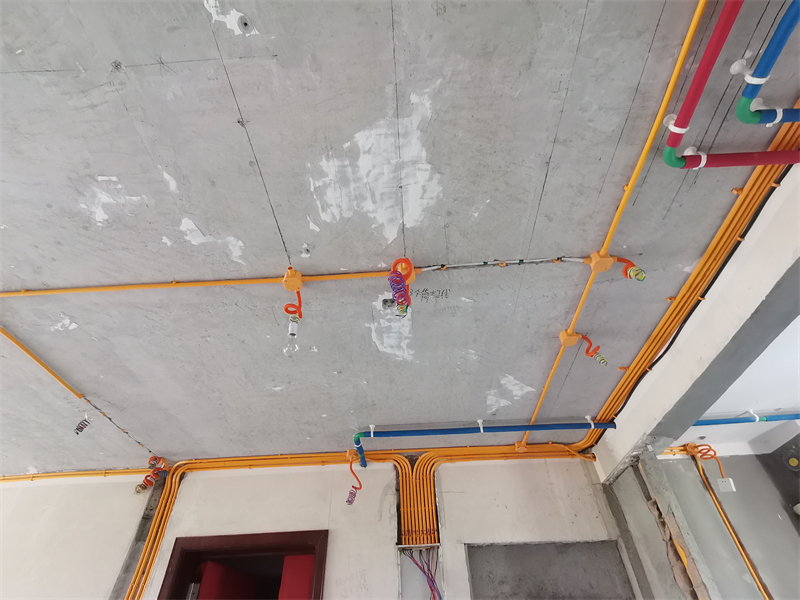

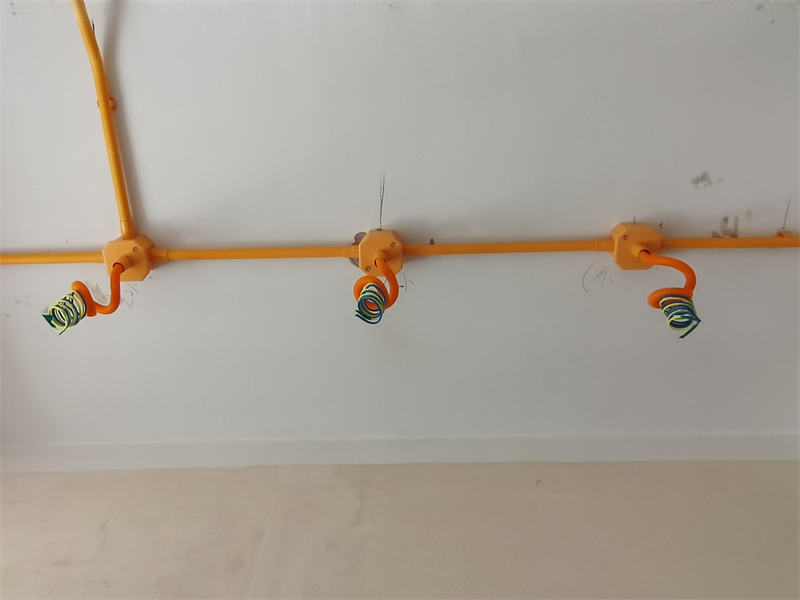

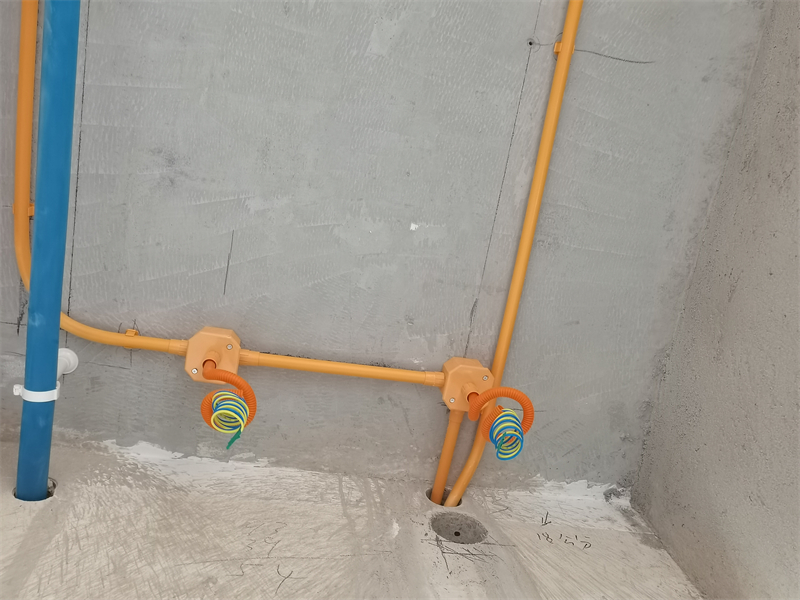

11.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2023-7-7 17:24:51

9、.筒灯电线用波纹管保护。

10.灯头线套黄腊管保护。

11.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2023-7-7 17:26:04

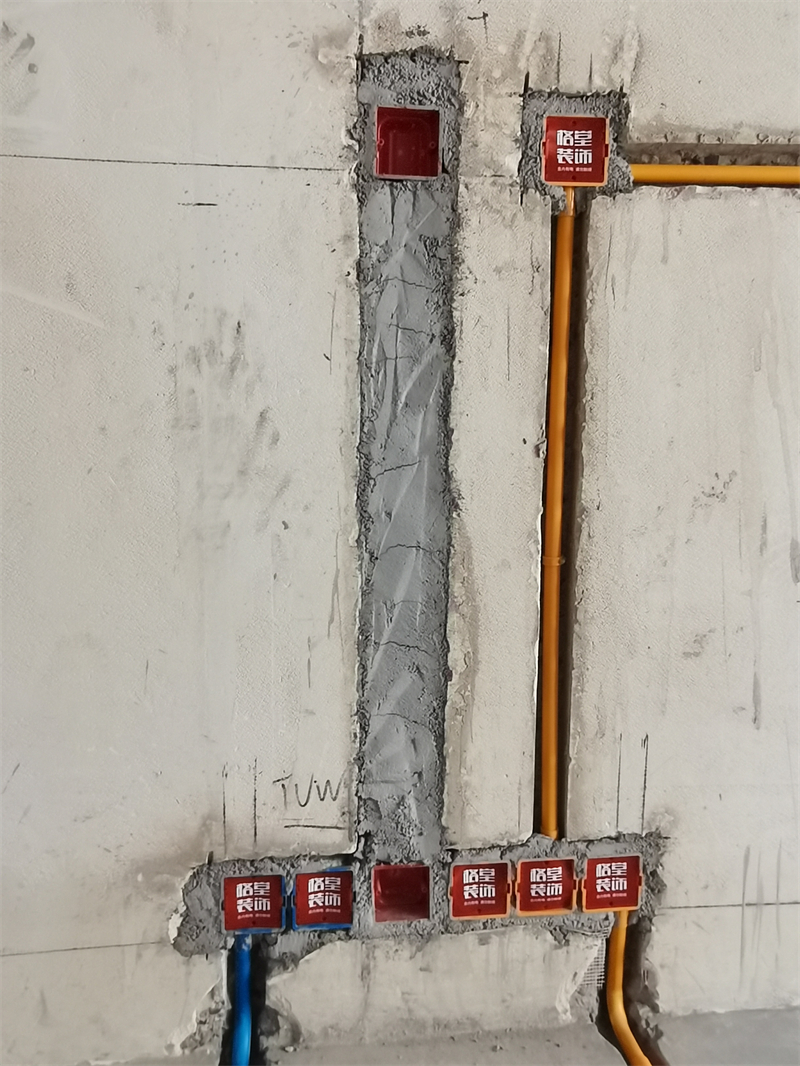

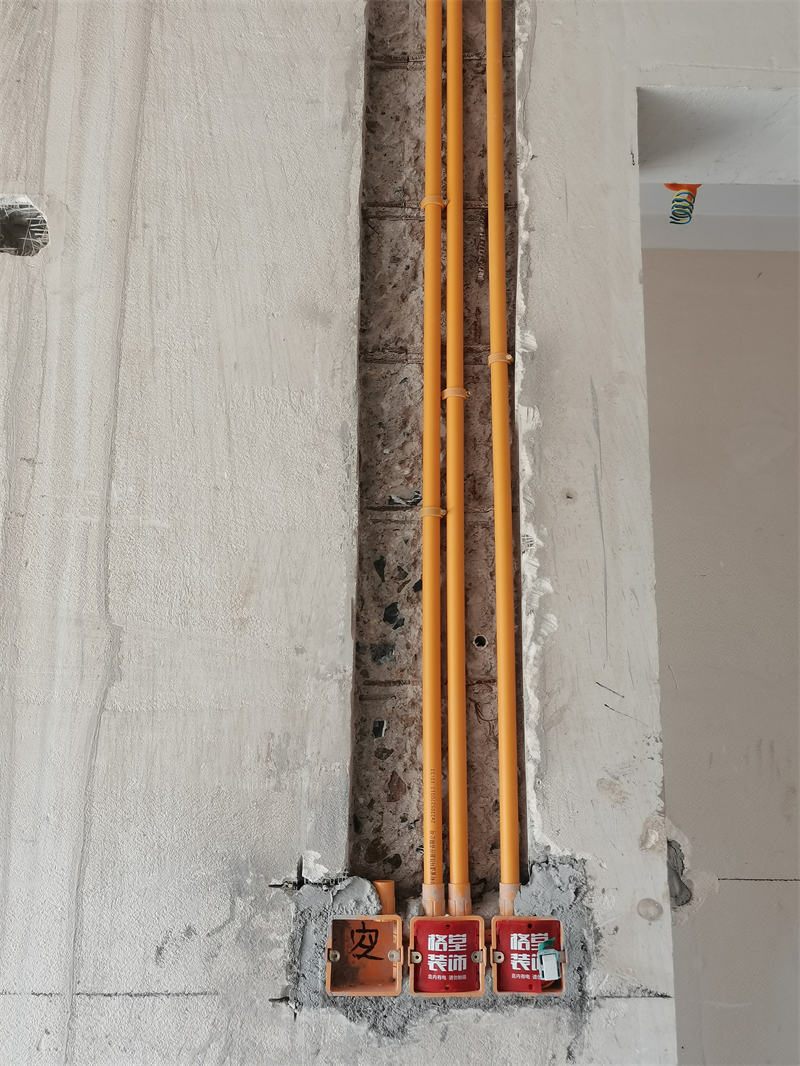

12、客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

13、电视机插座必须留2个强电插座（预留电信无线接收器插座）。

发表于 2023-7-7 17:26:33

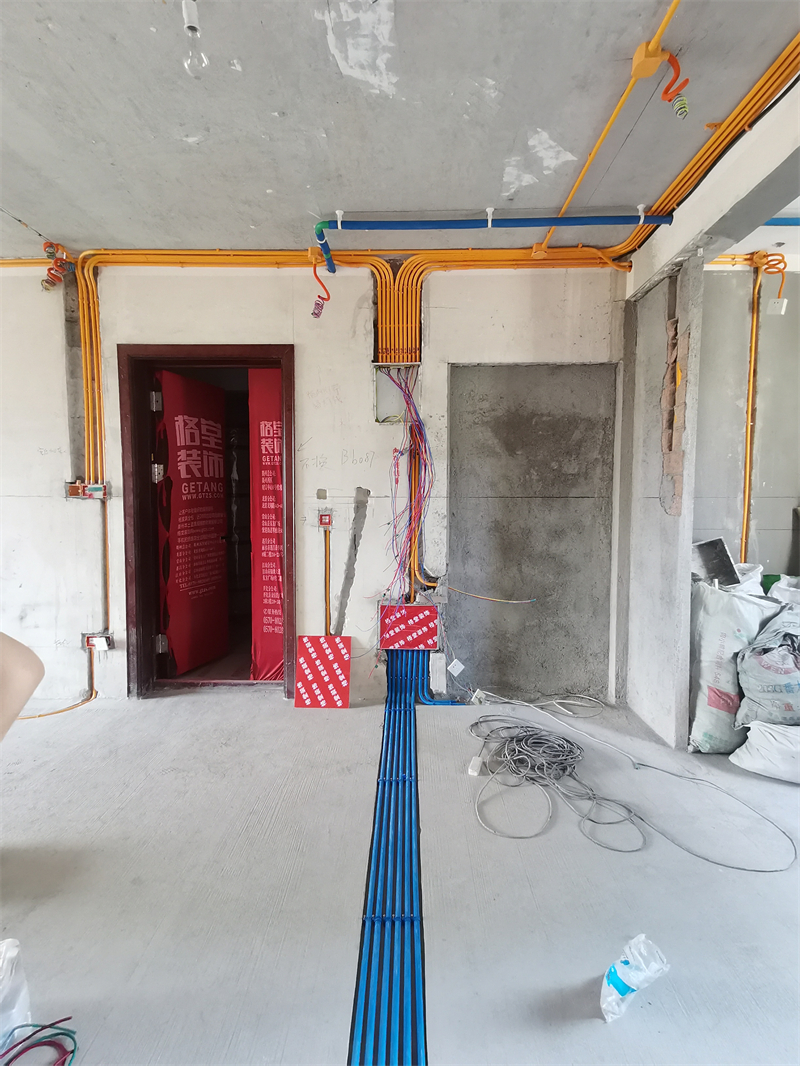

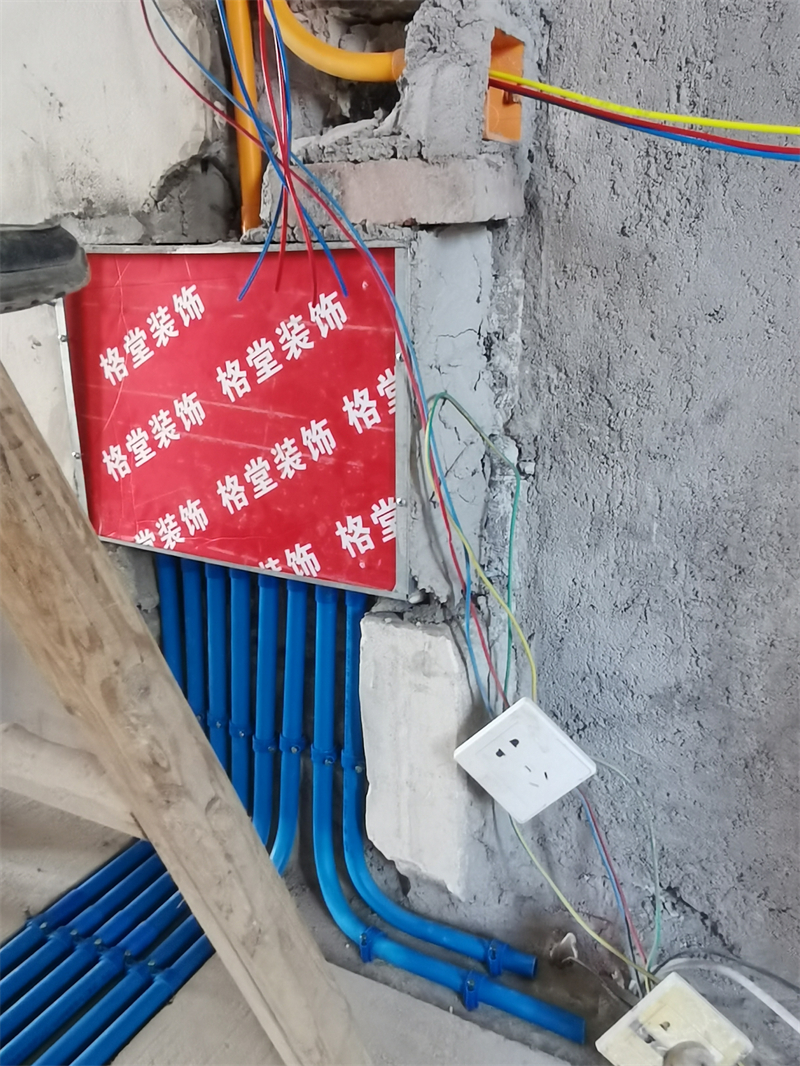

14、配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2023-7-7 17:28:01

水部分：

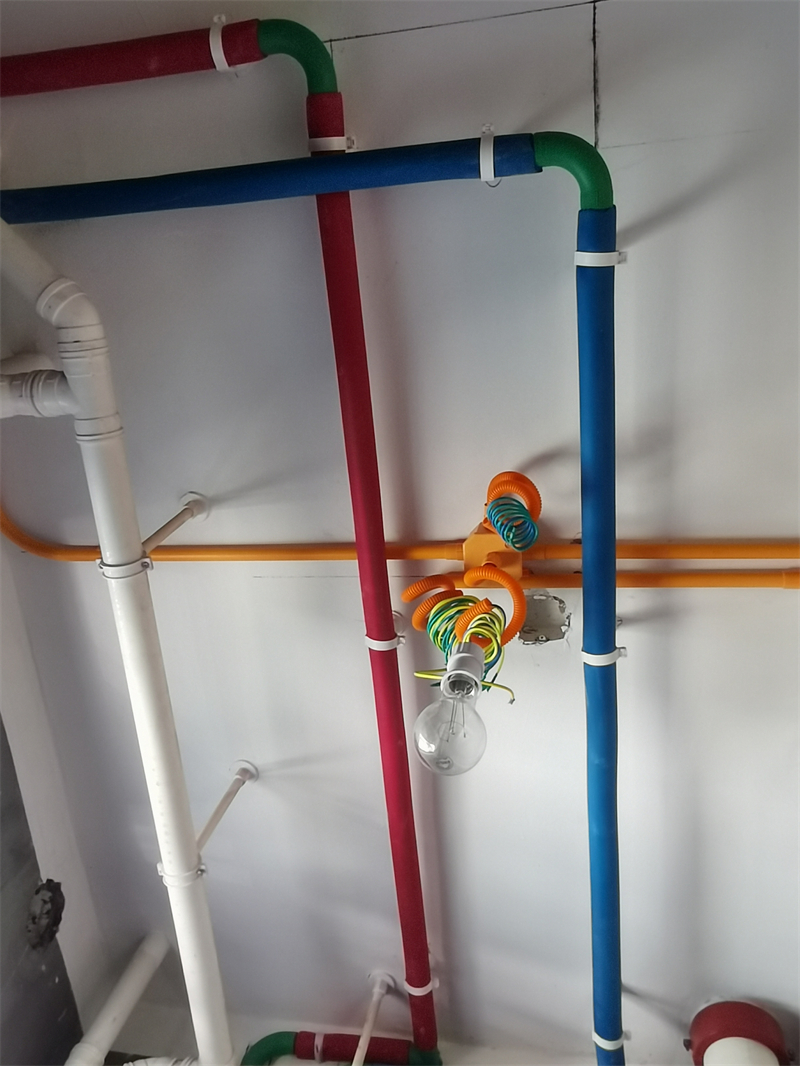

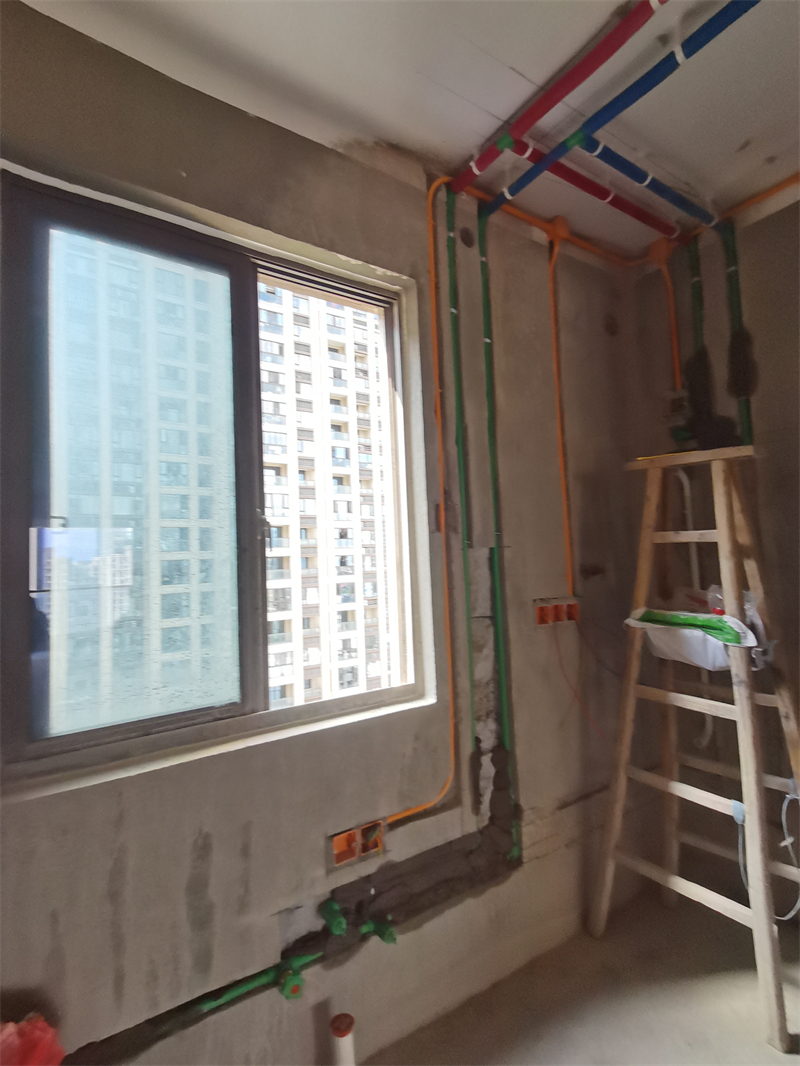

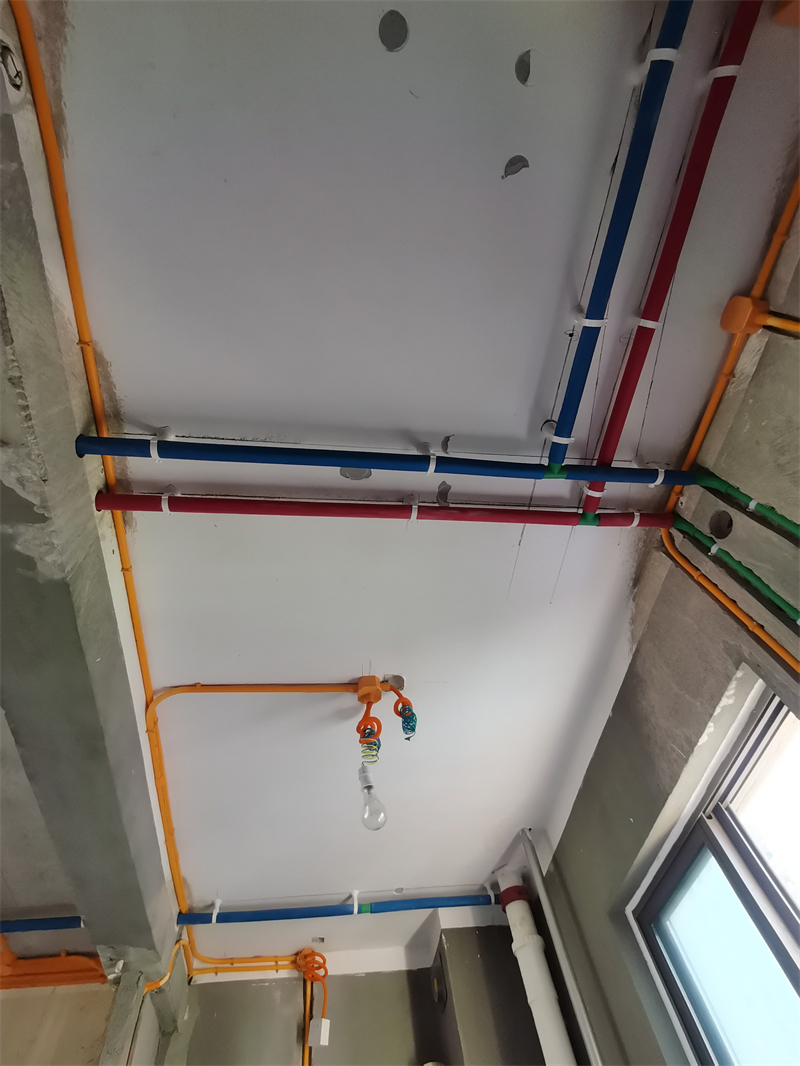

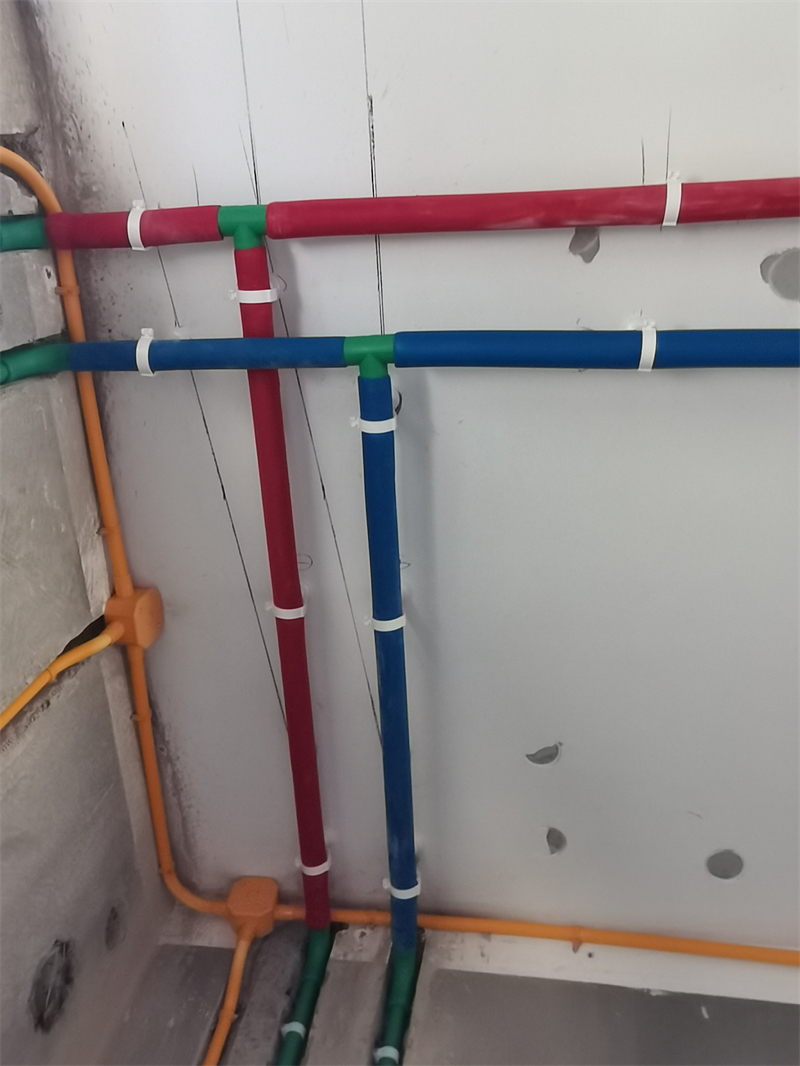

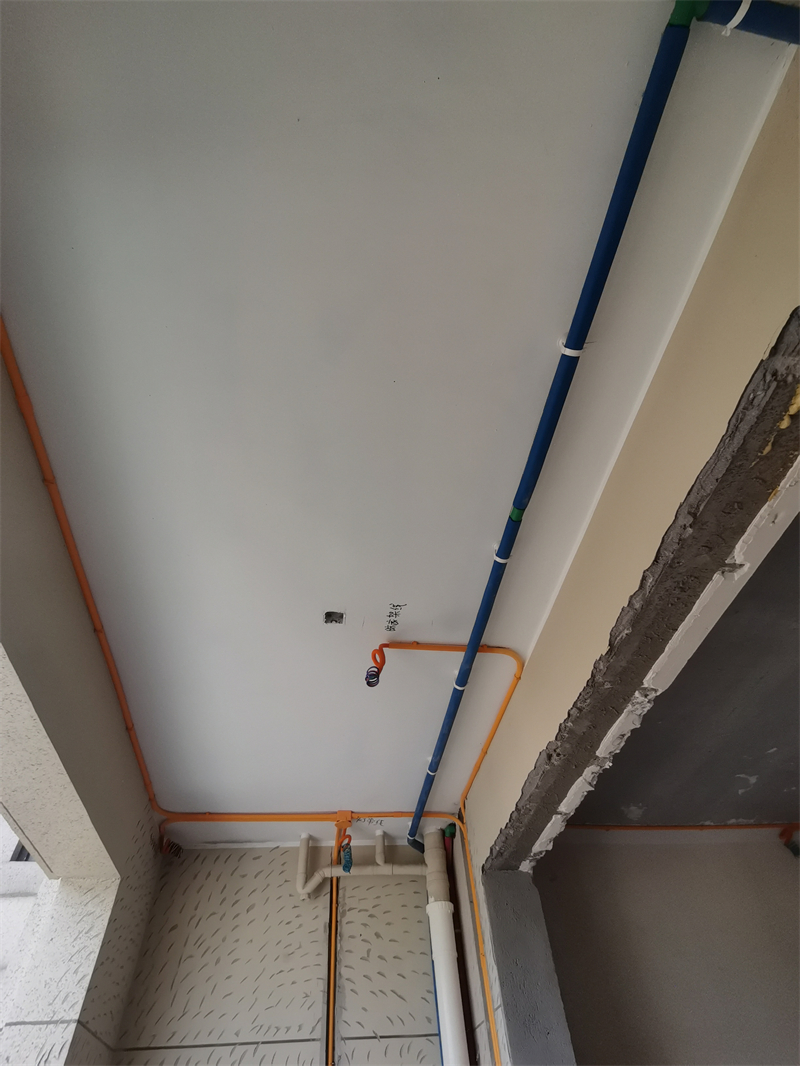

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

3.厨房、卫生间水管走顶，采用下垂式安装。

4.冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2023-7-7 17:57:05

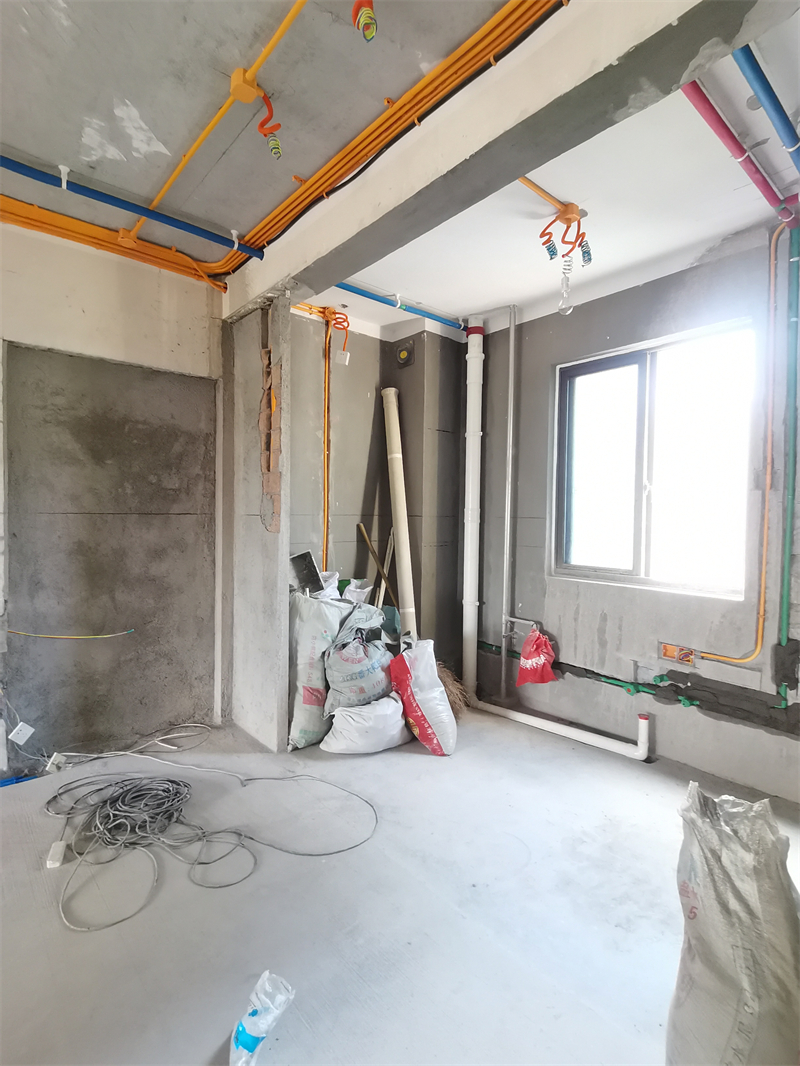

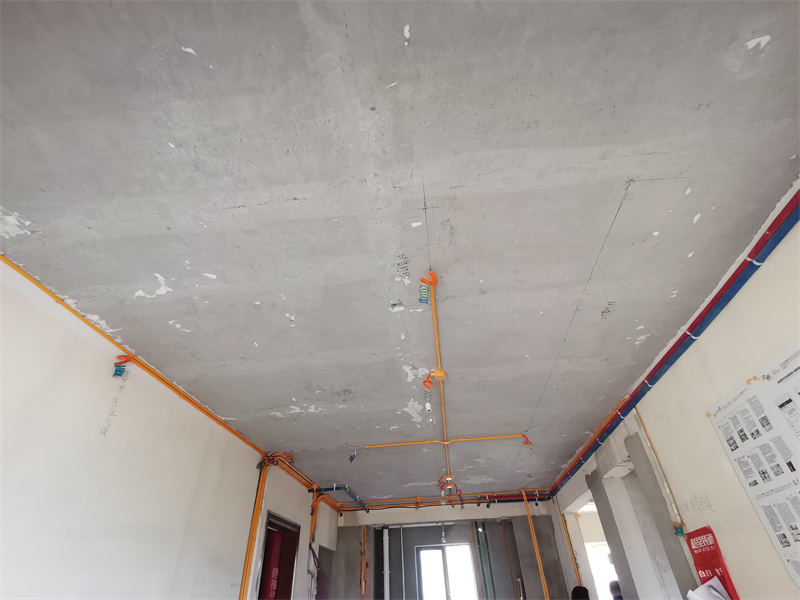

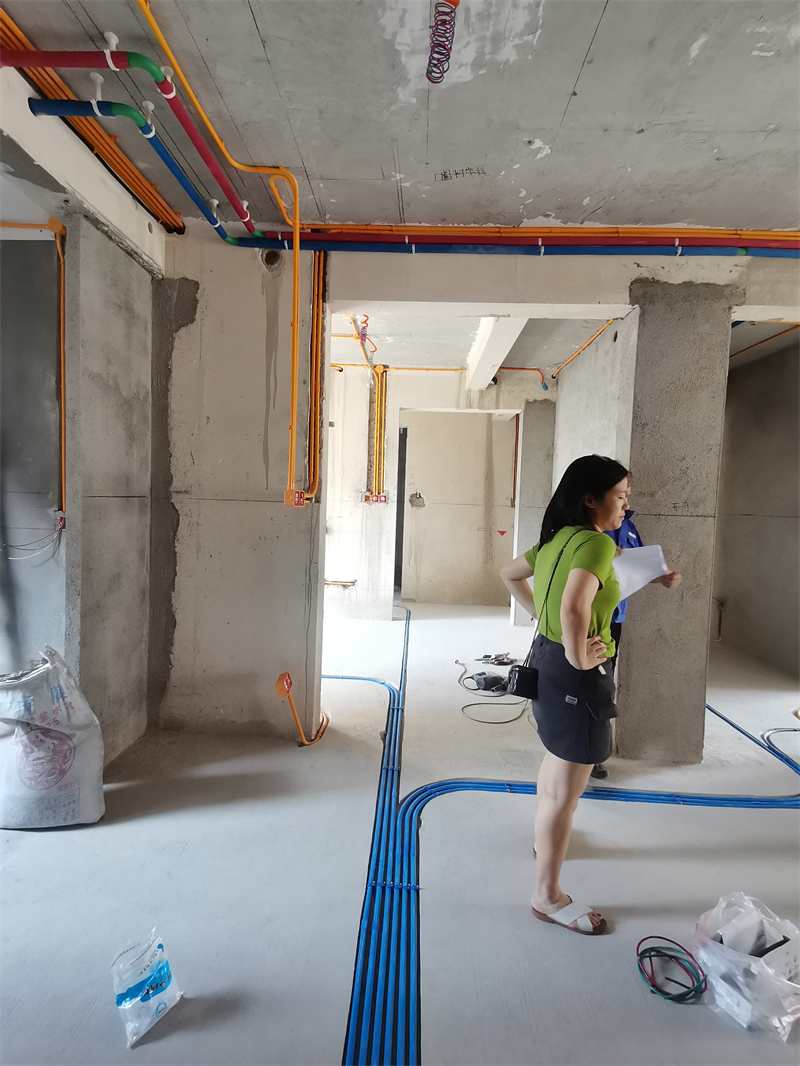

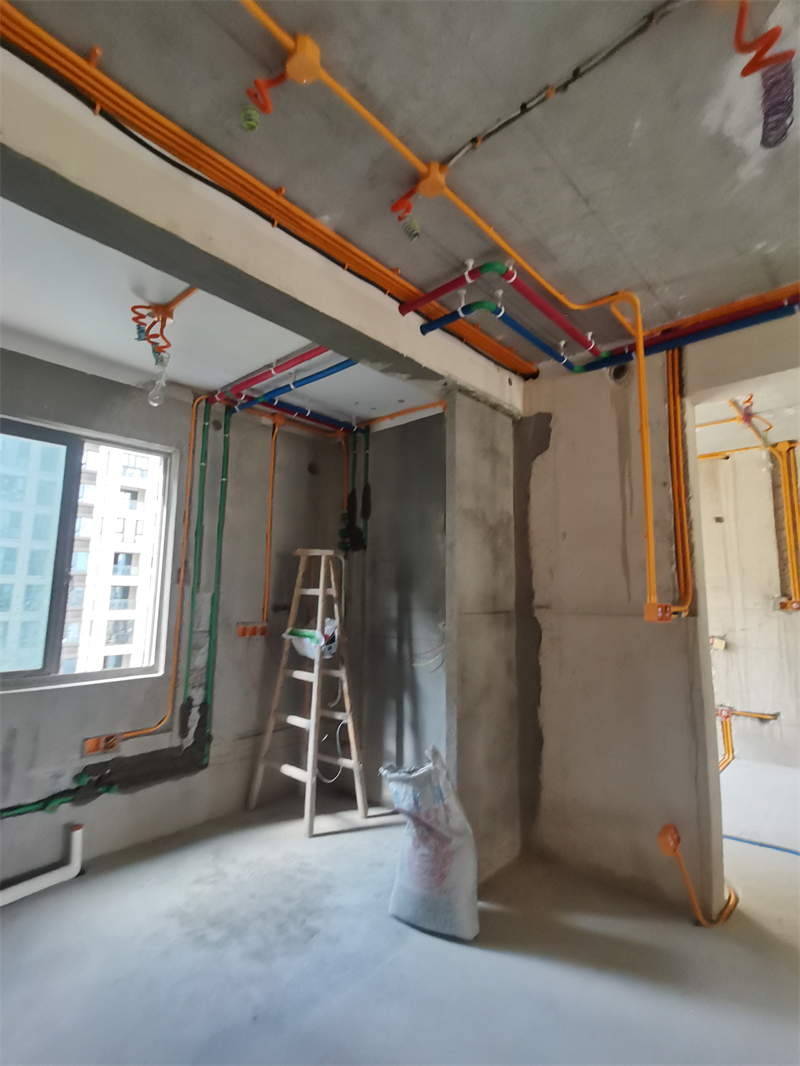

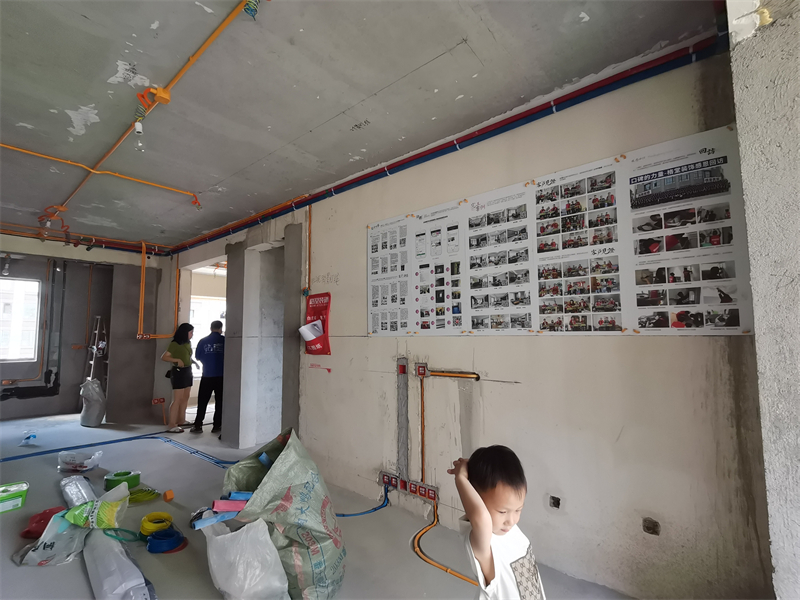

客厅水电中途

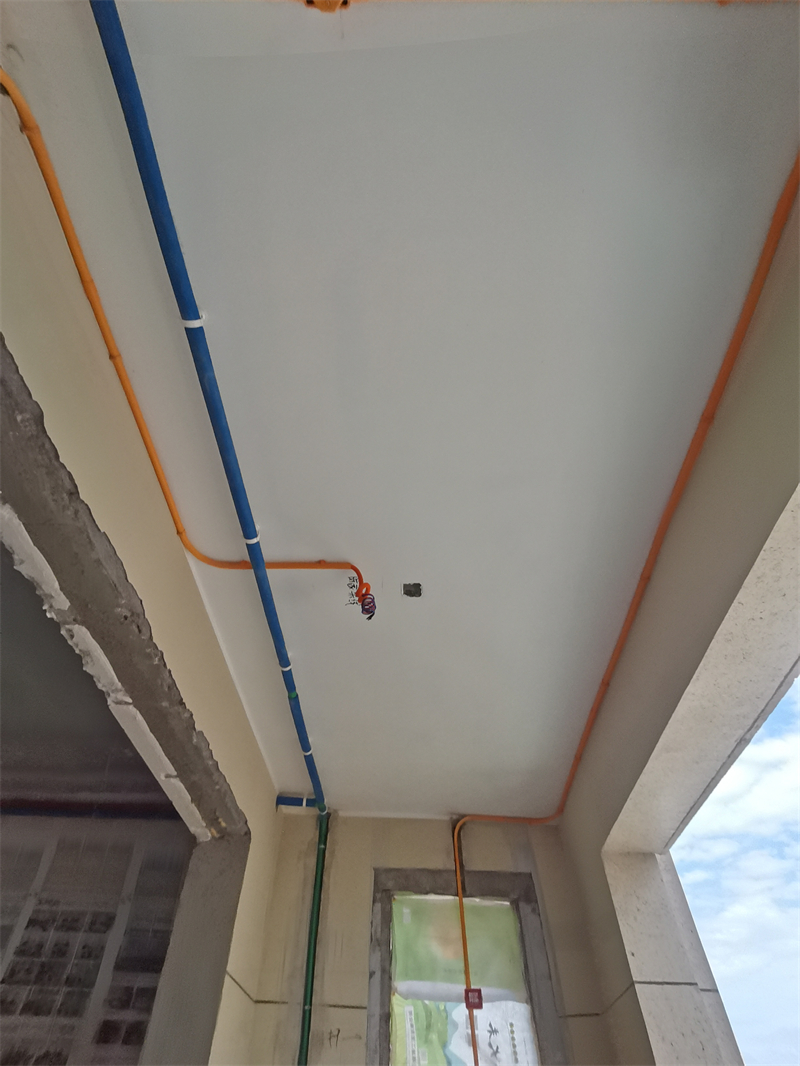

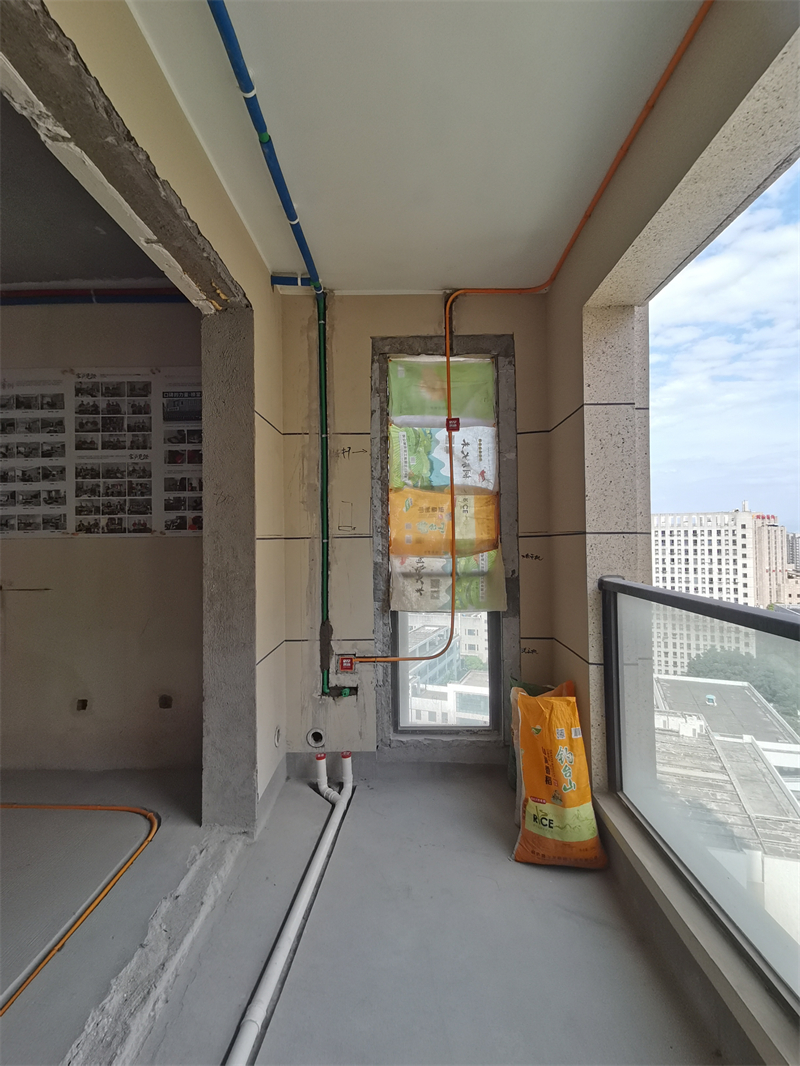

客厅阳台水电中途

发表于 2023-7-7 18:29:06

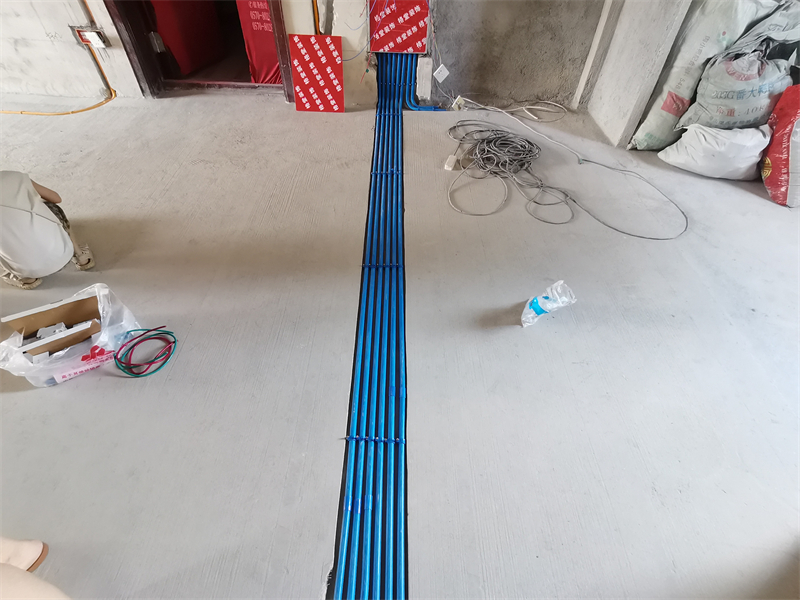

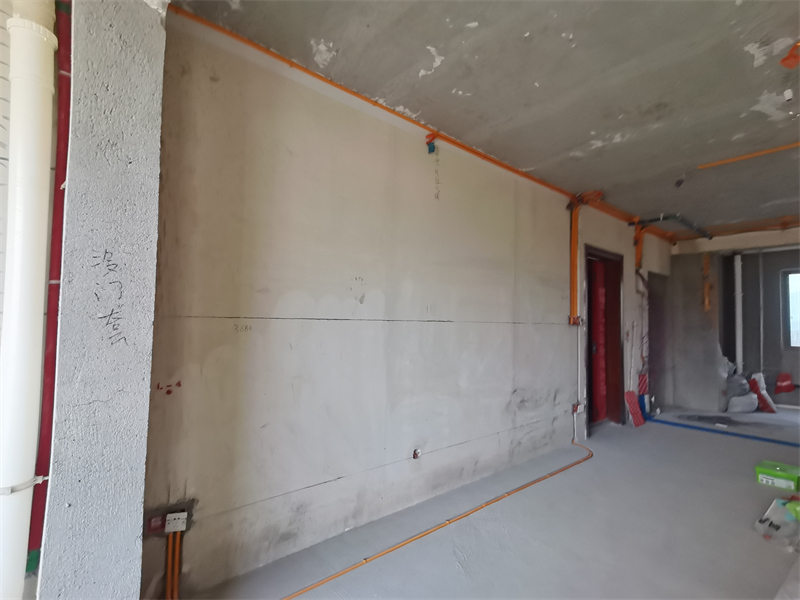

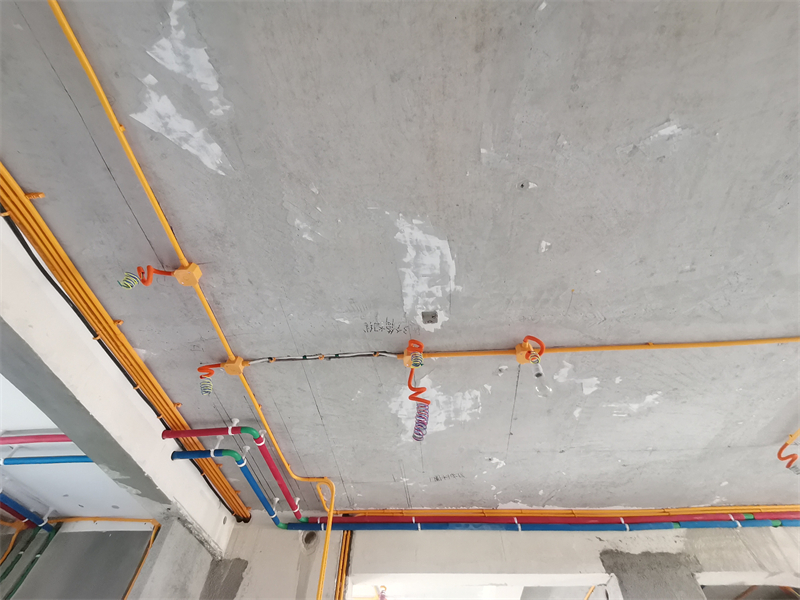

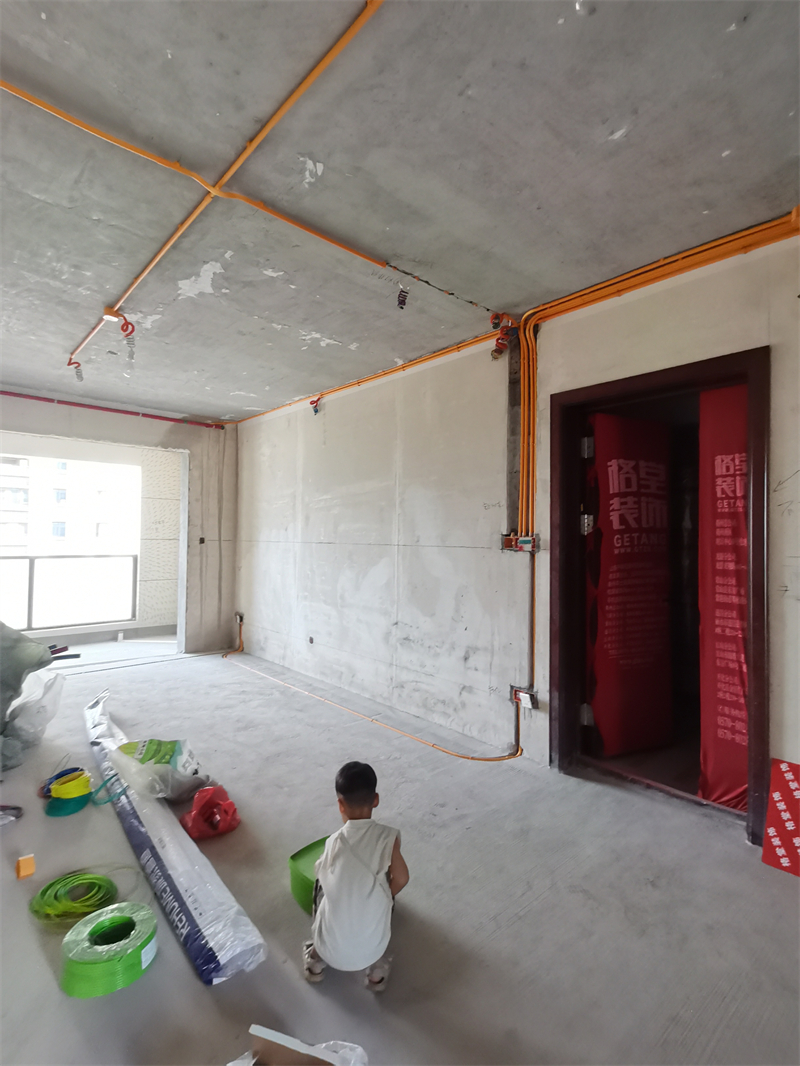

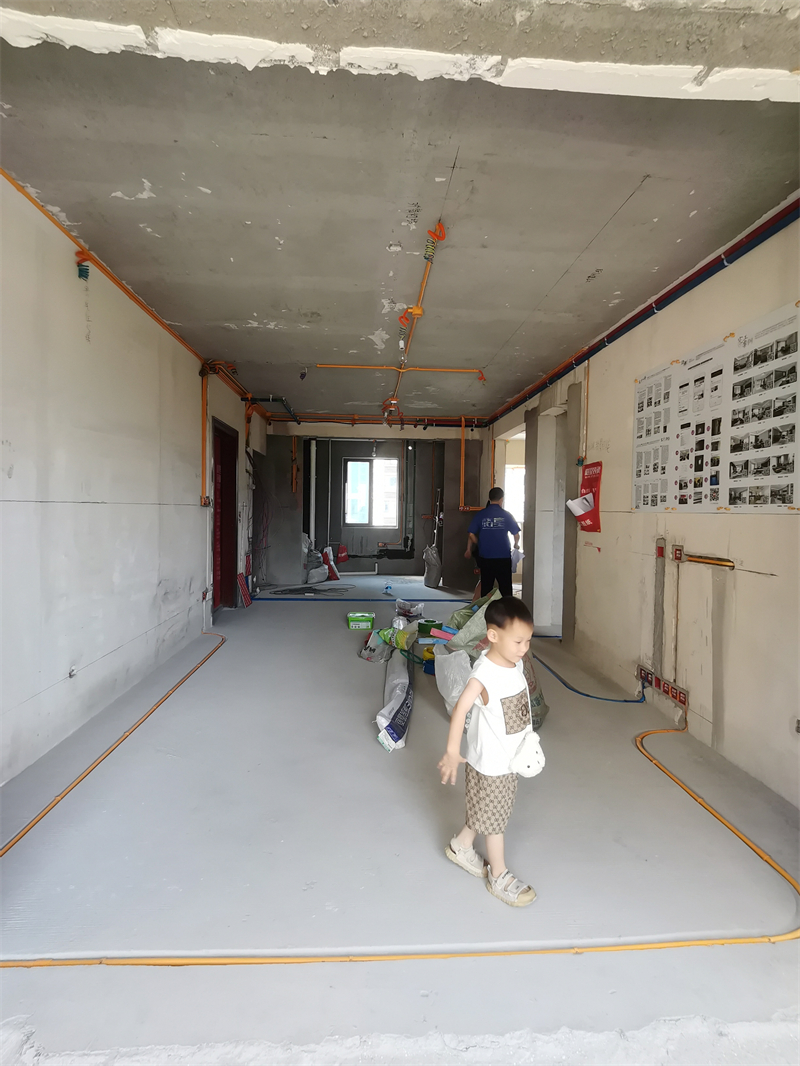

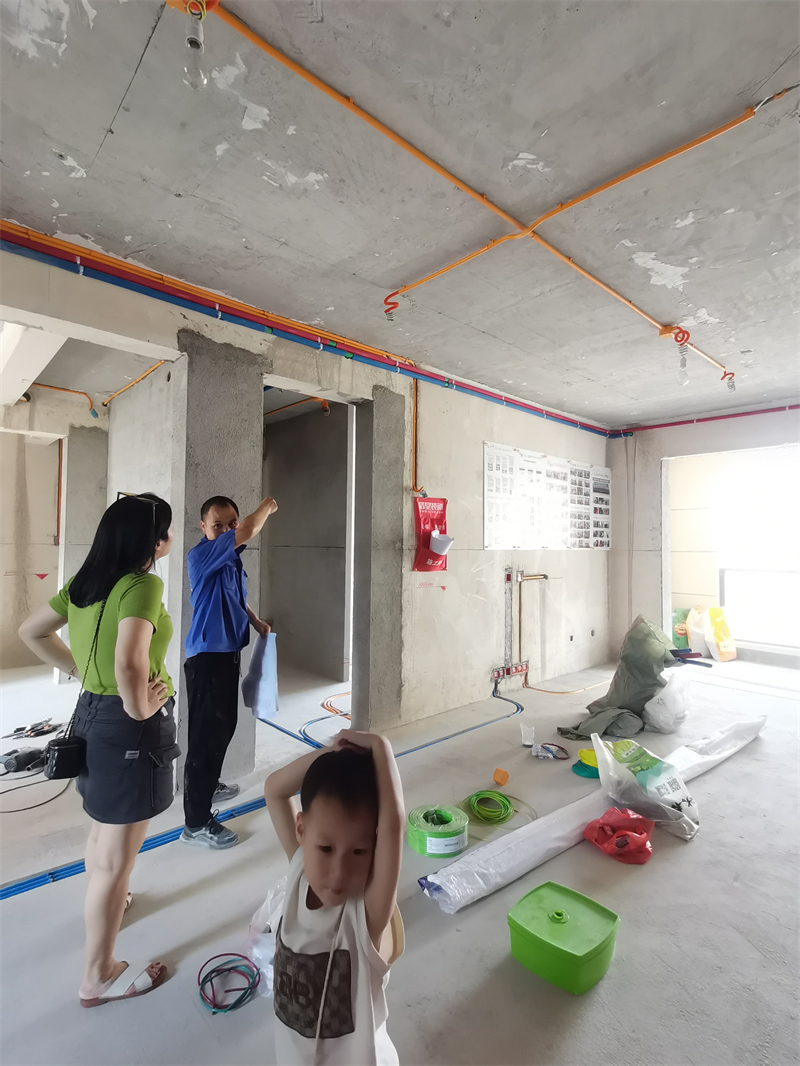

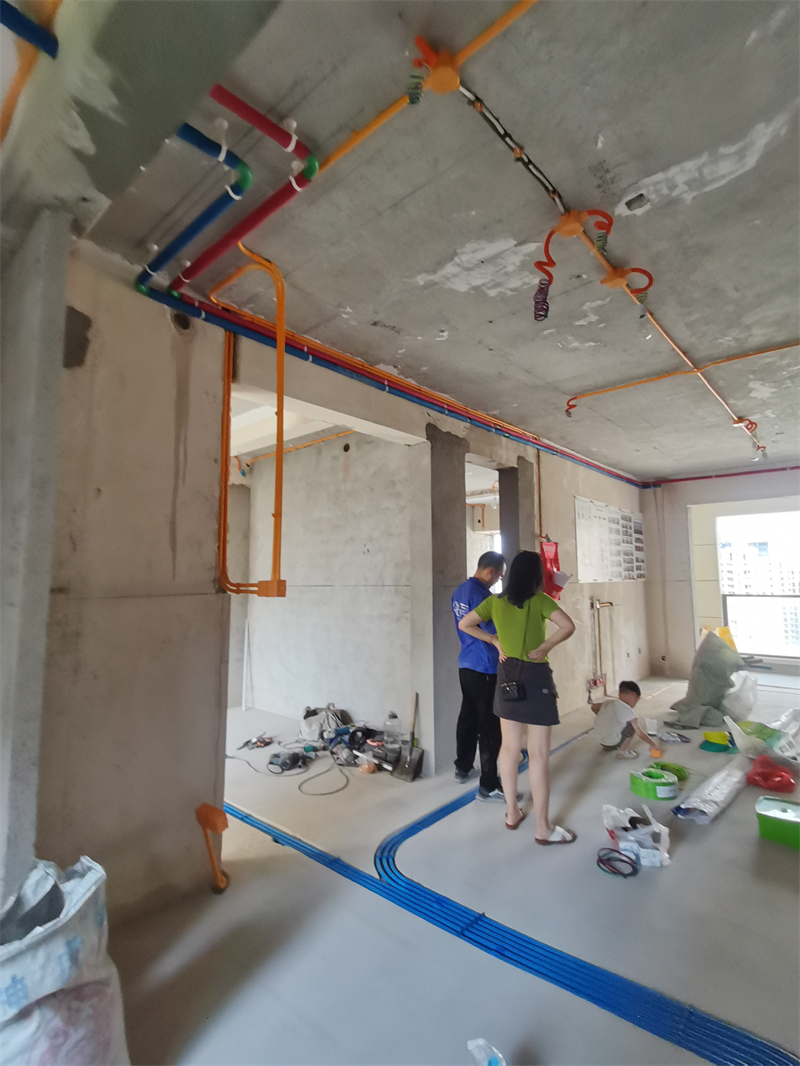

客厅水电中途

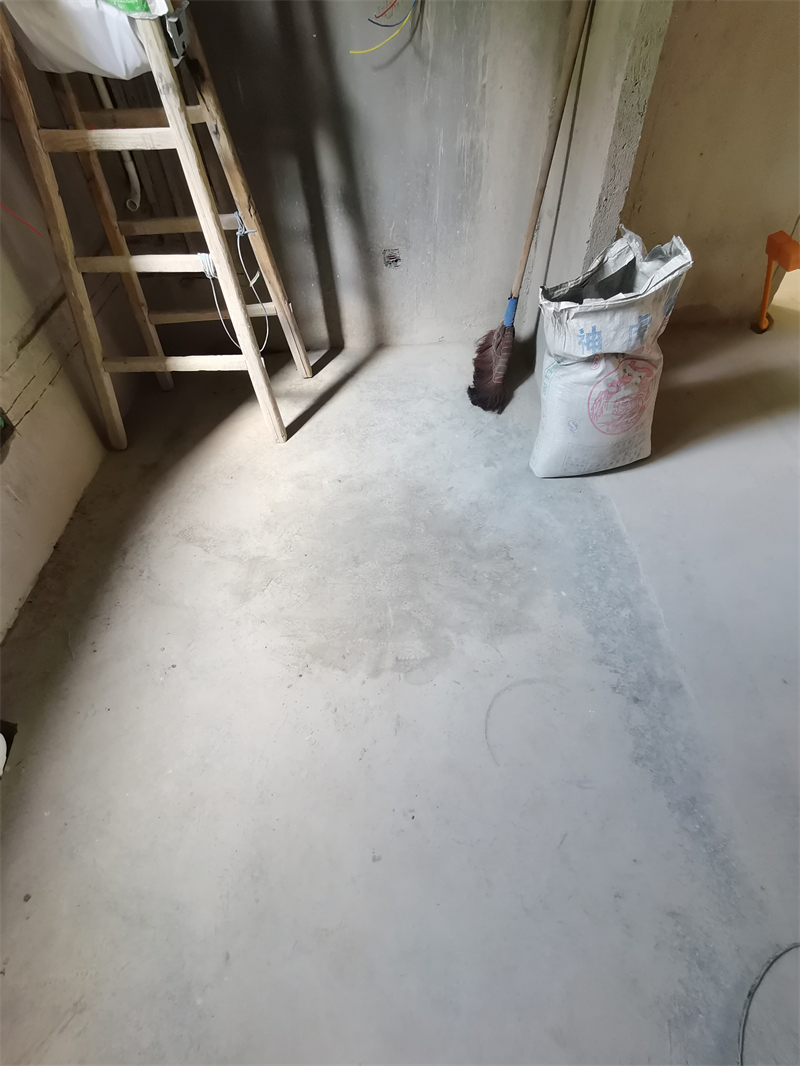

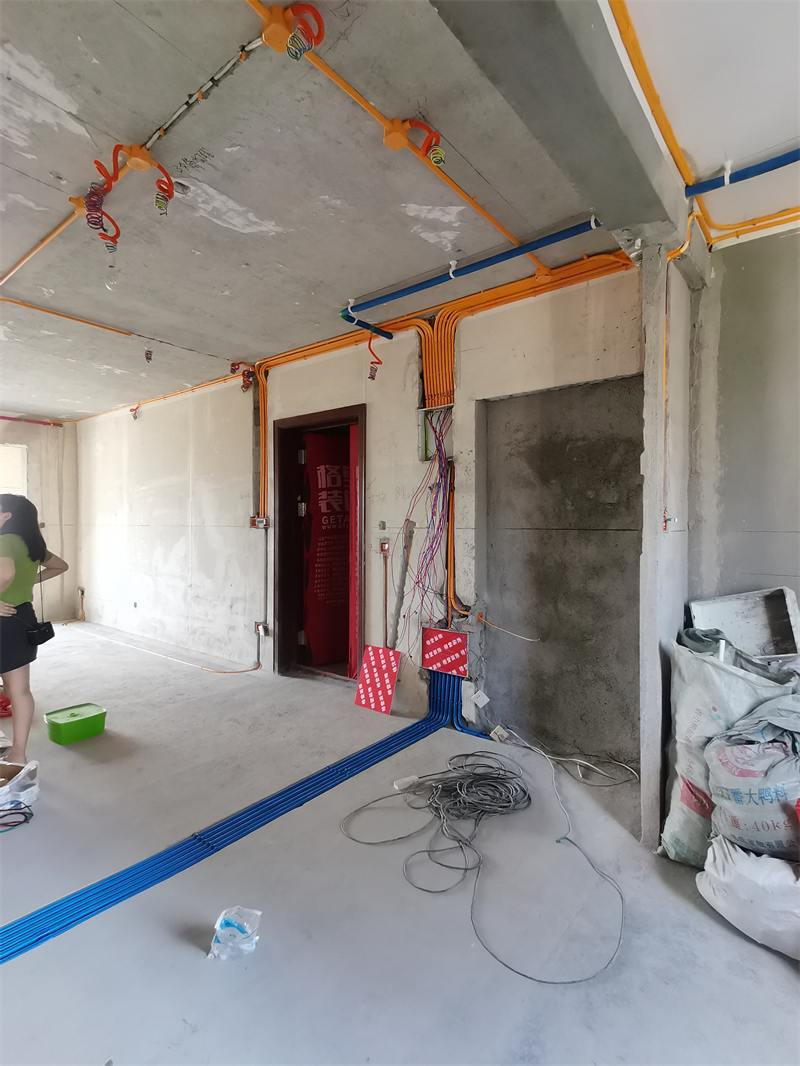

客厅斜对角

发表于 2023-7-7 18:29:53

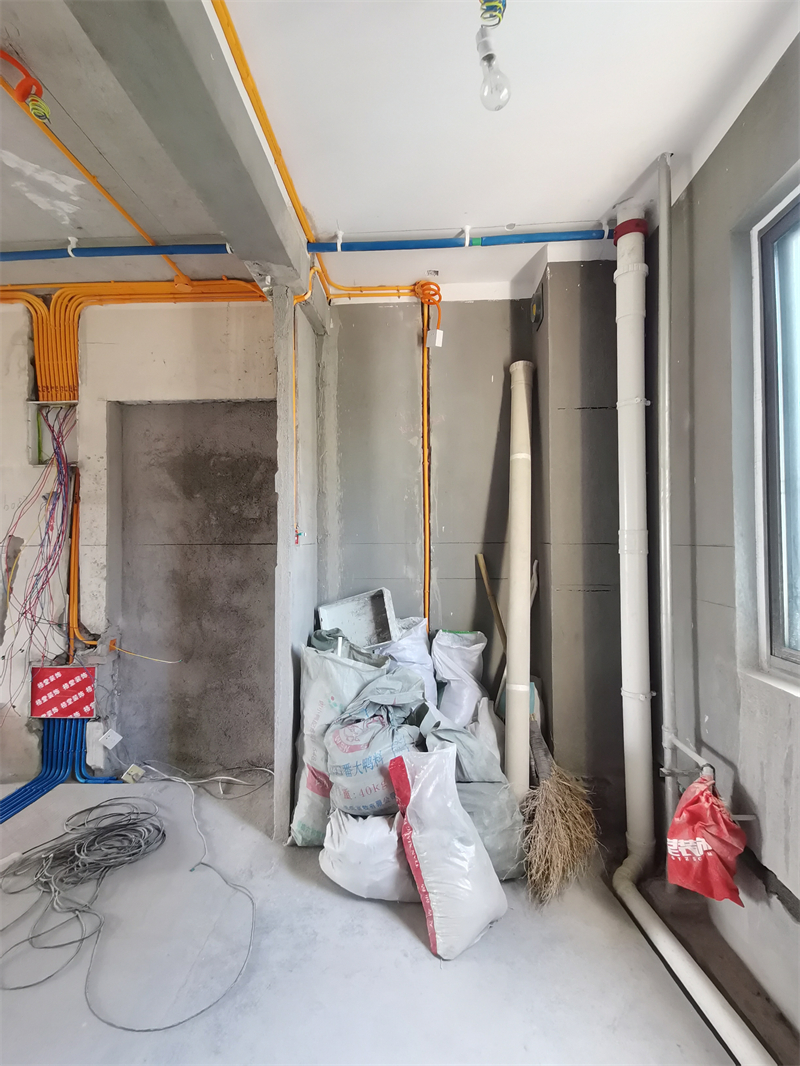

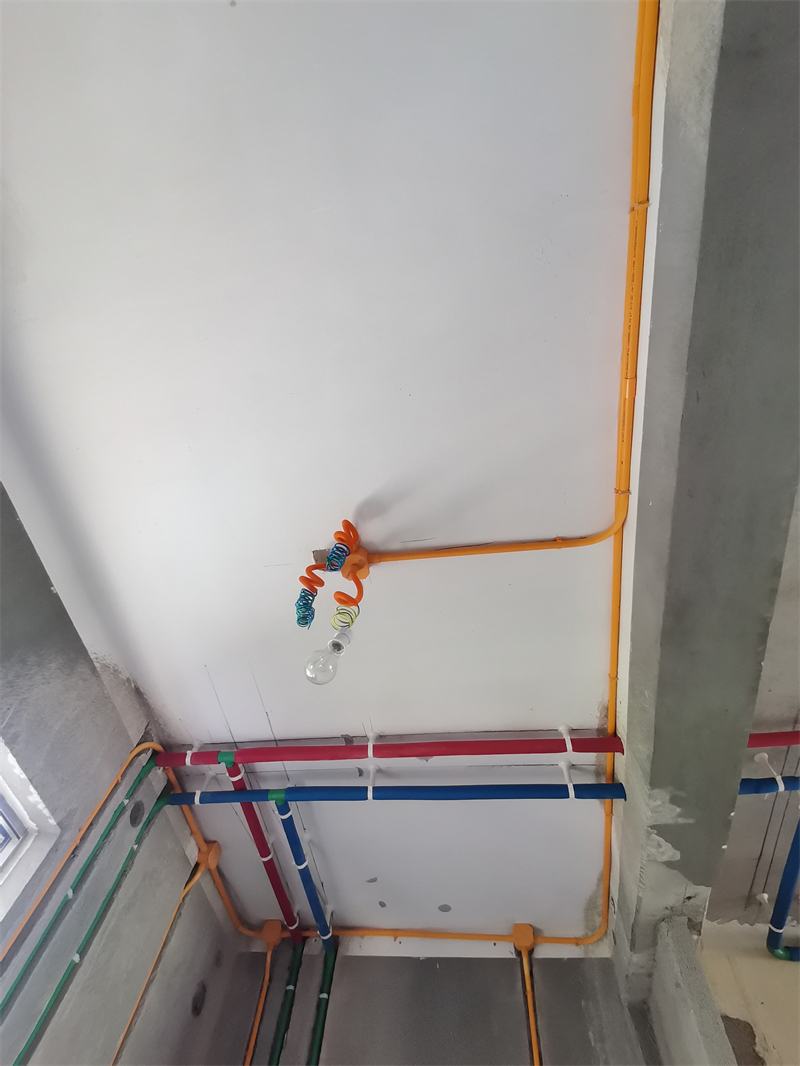

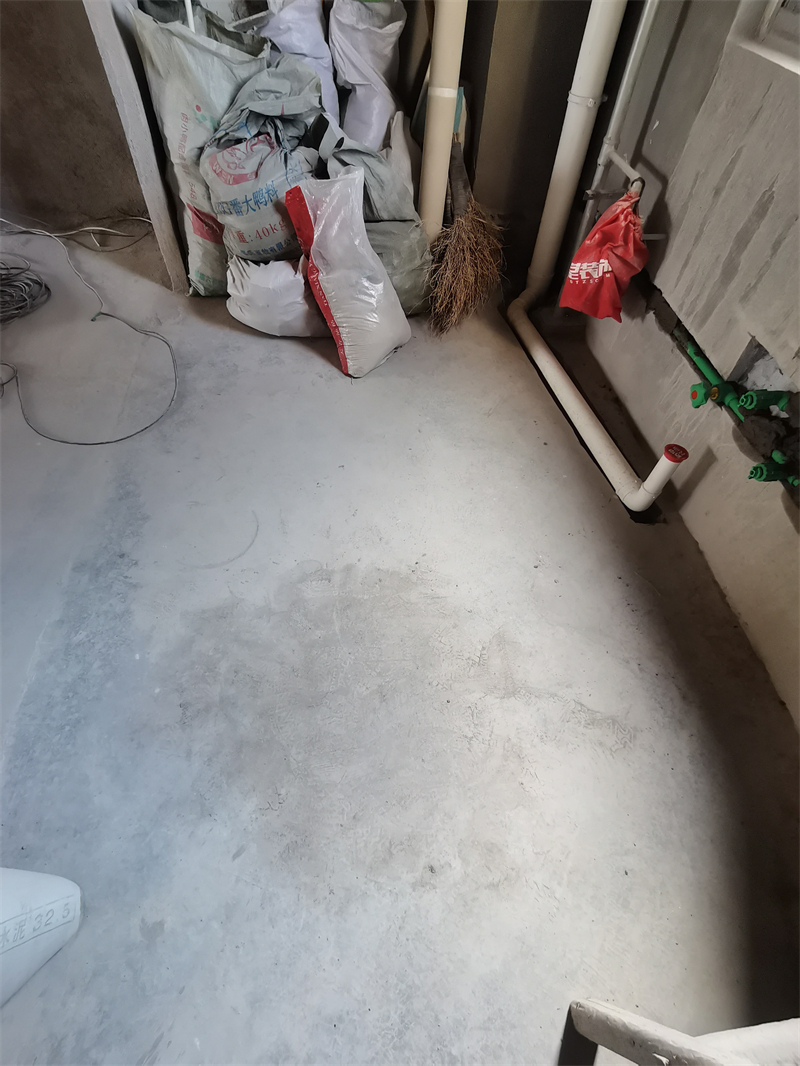

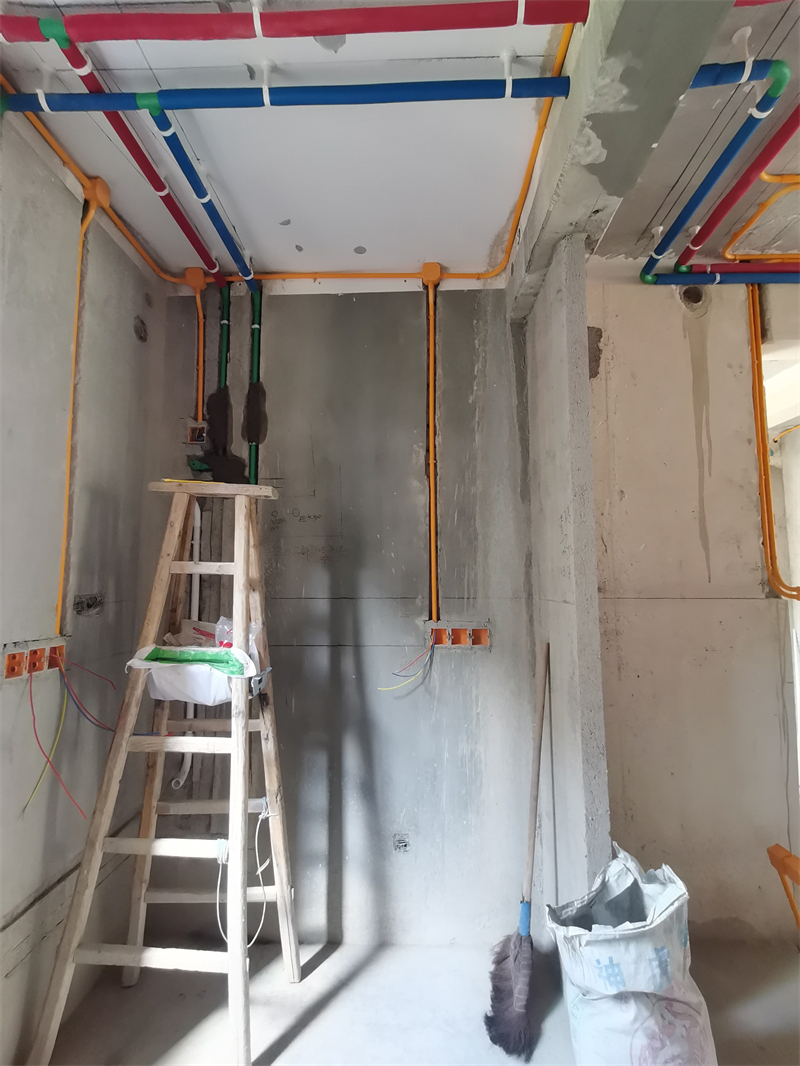

厨房水电中途

厨房斜对角图
