衢州公馆11-3-250#137㎡现代————简

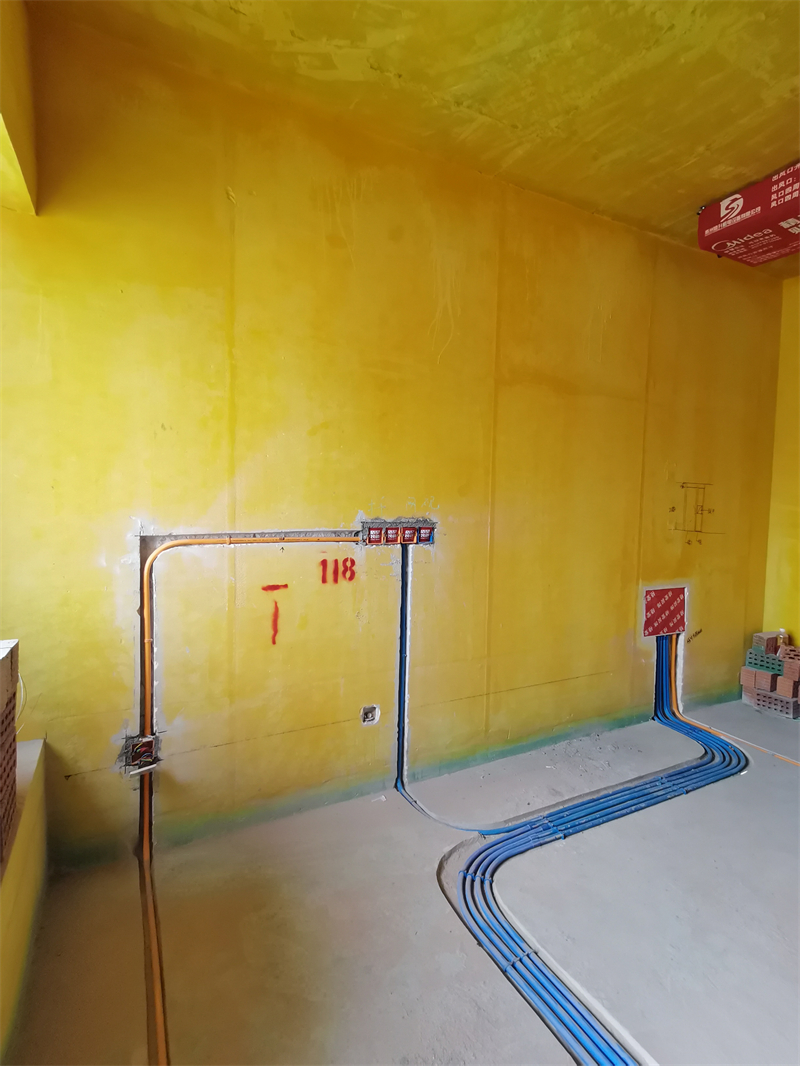

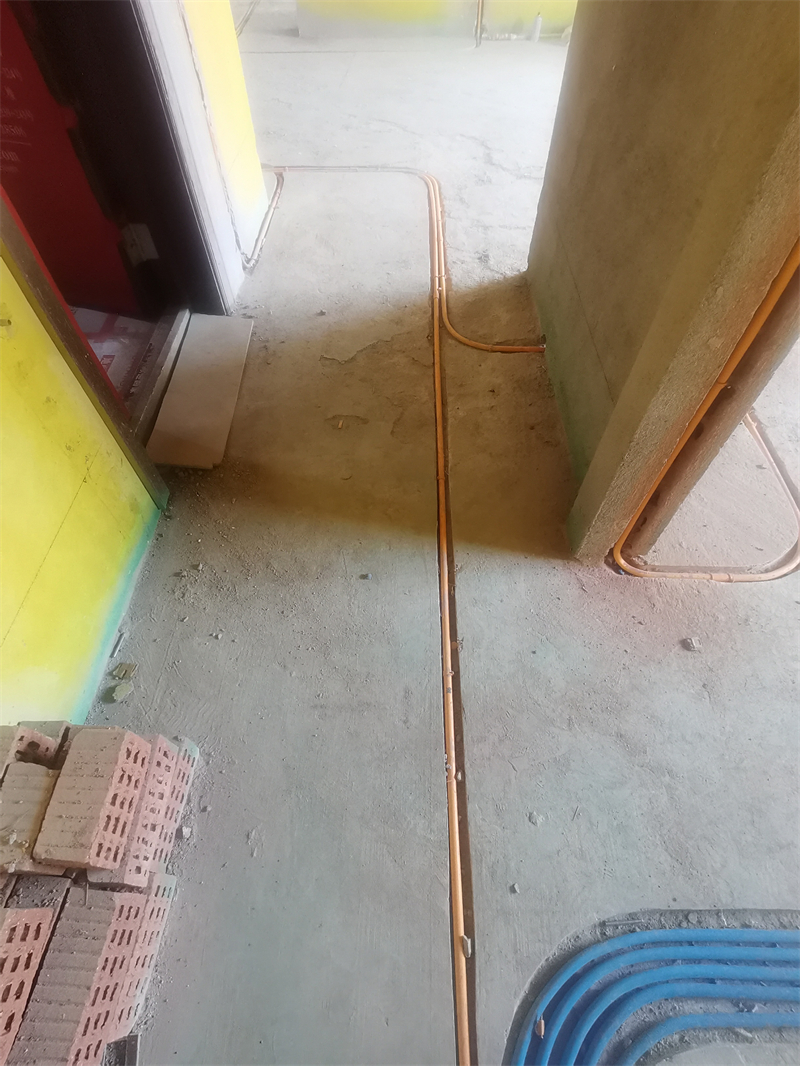

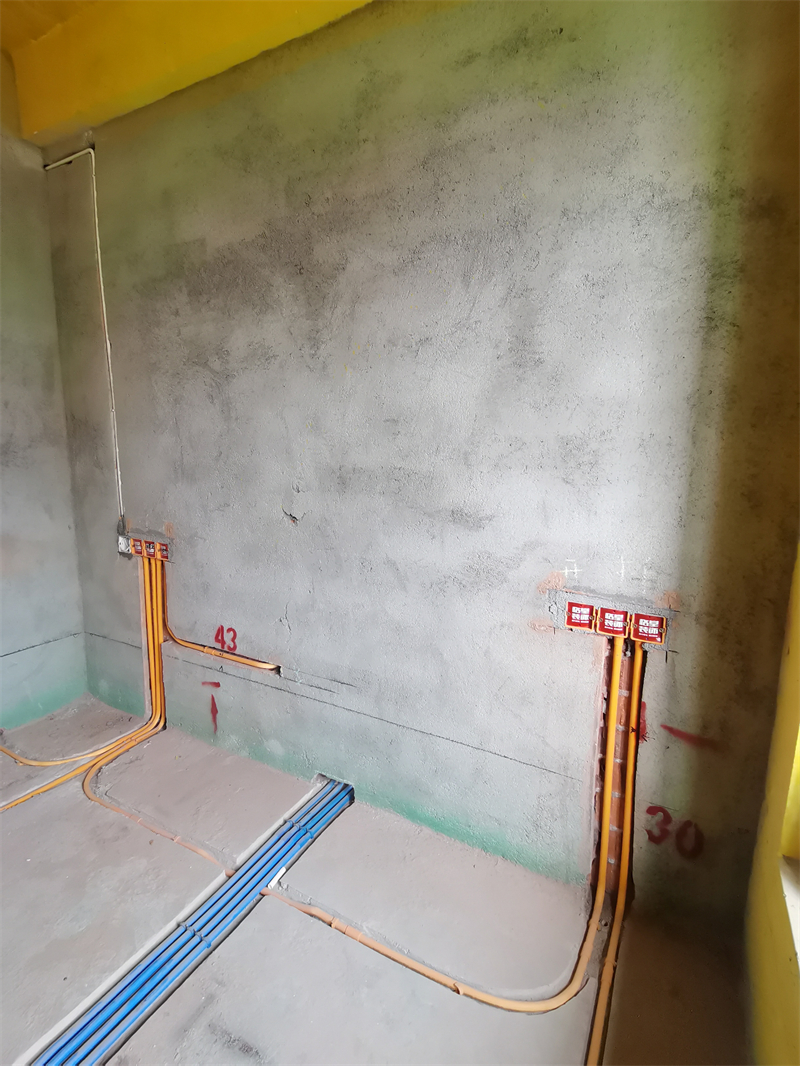

墙角禁止走管，距墙30公分以上。

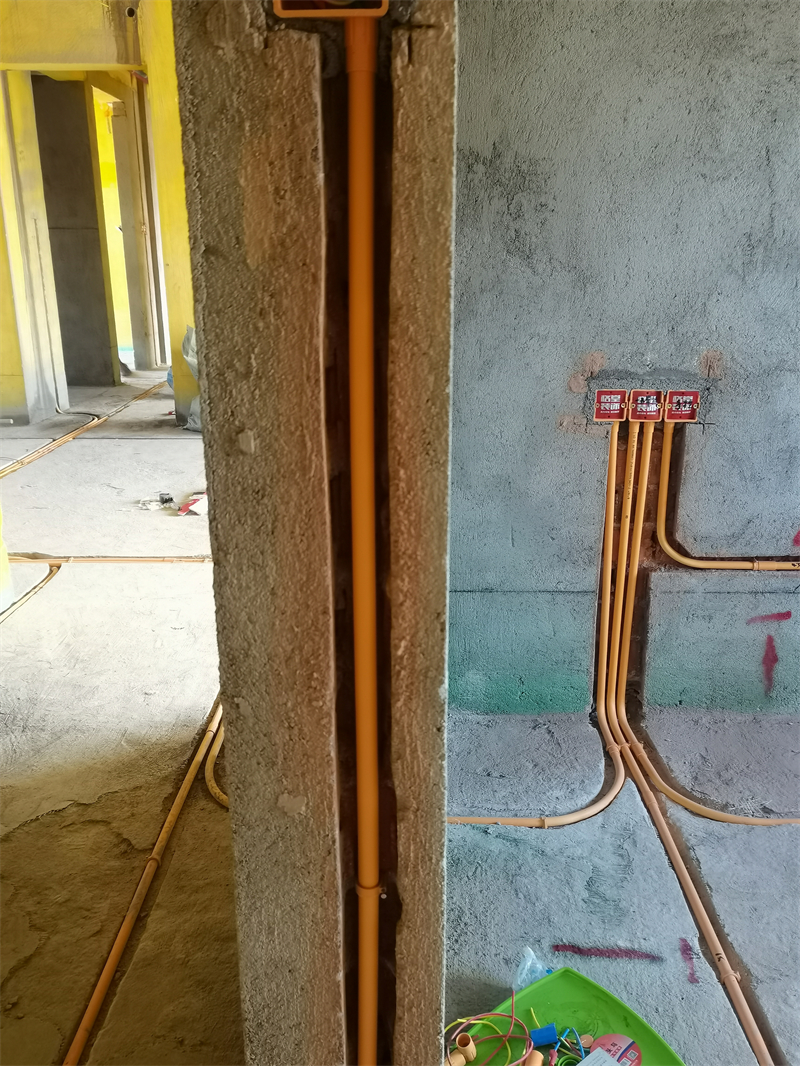

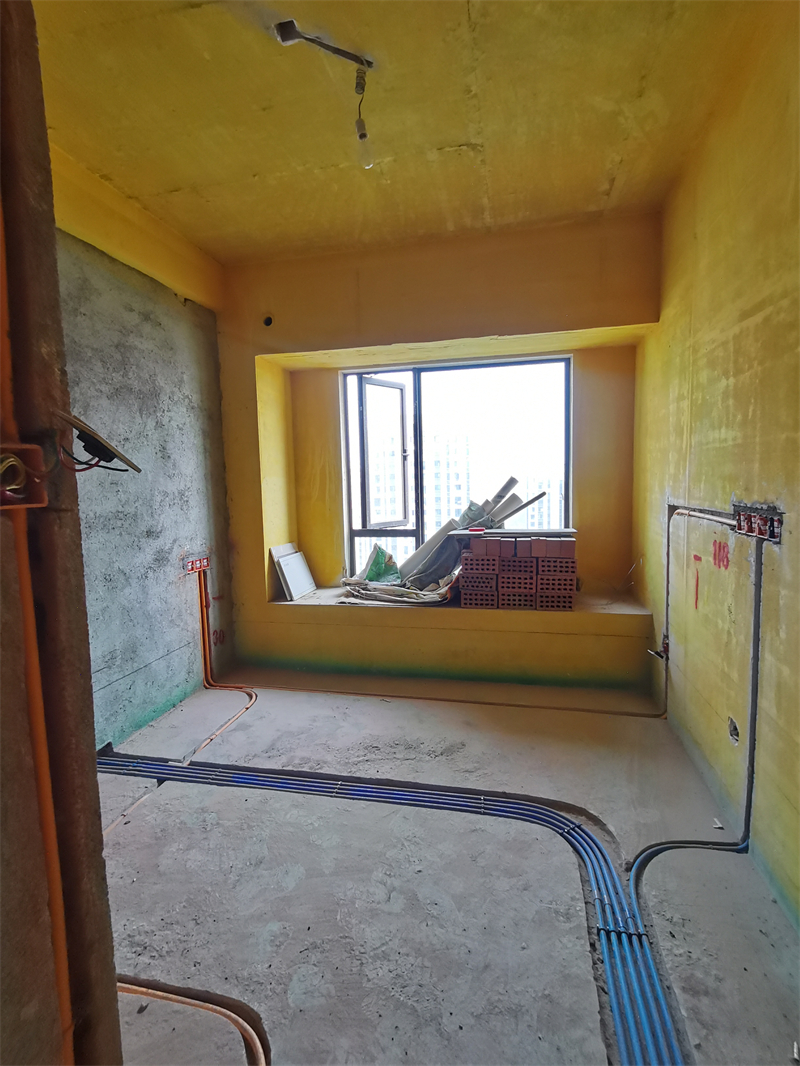

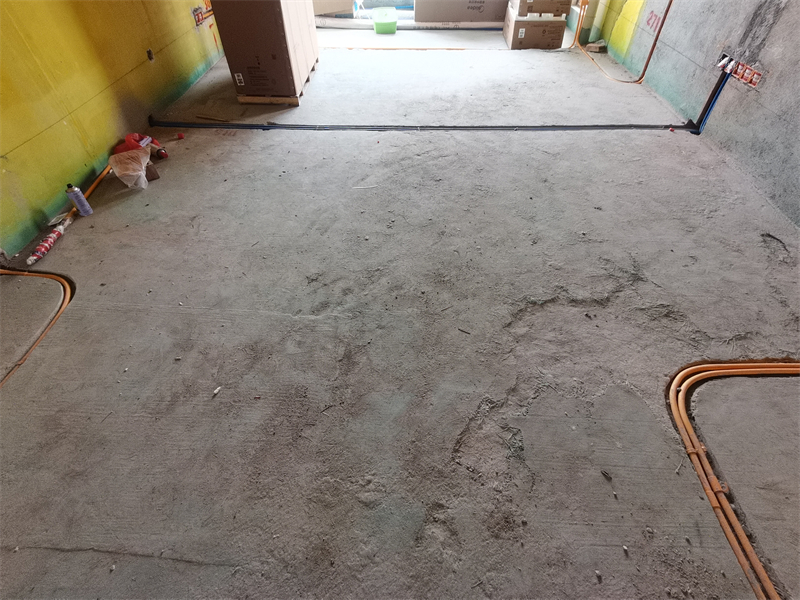

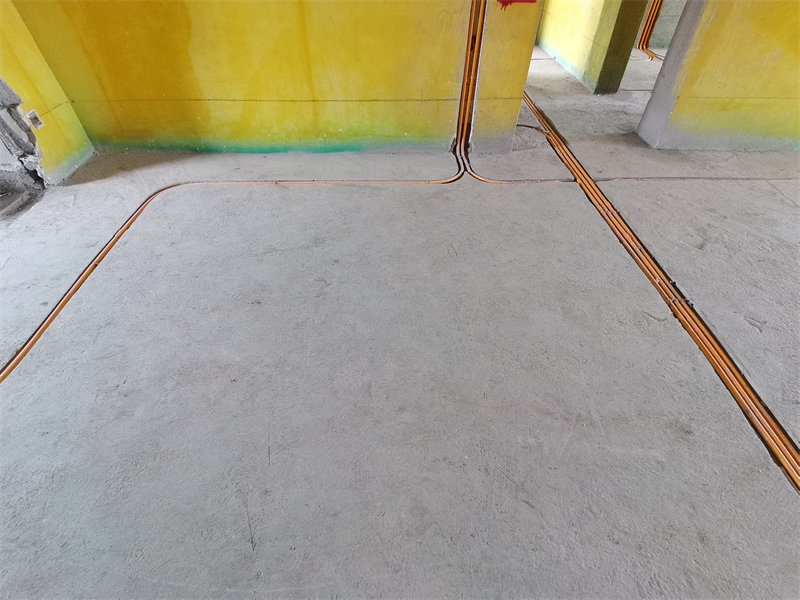

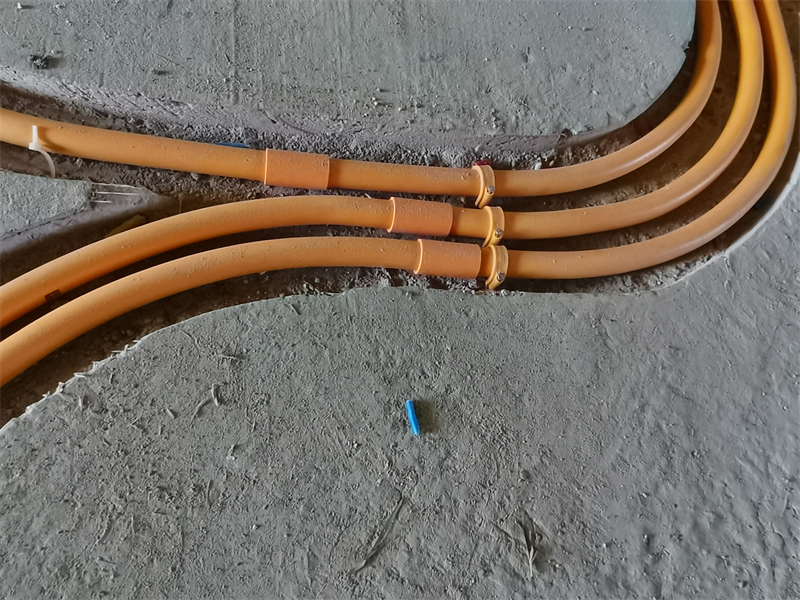

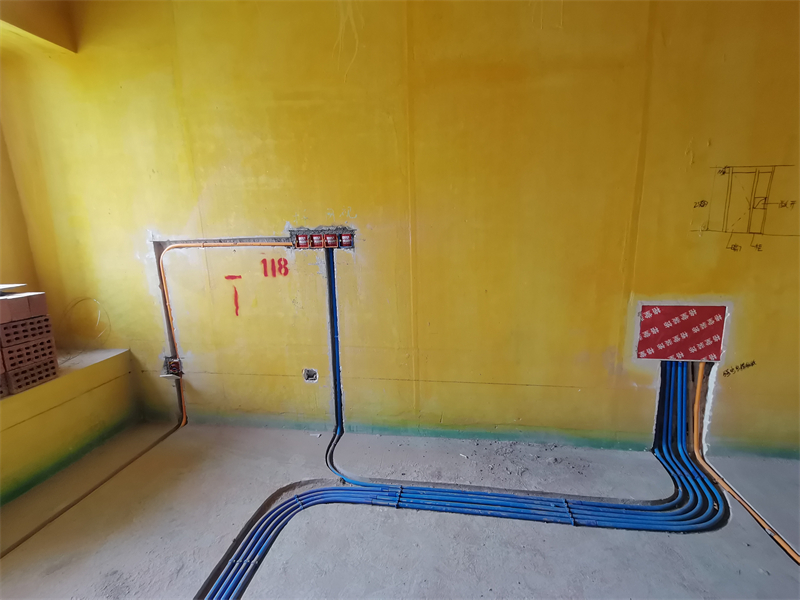

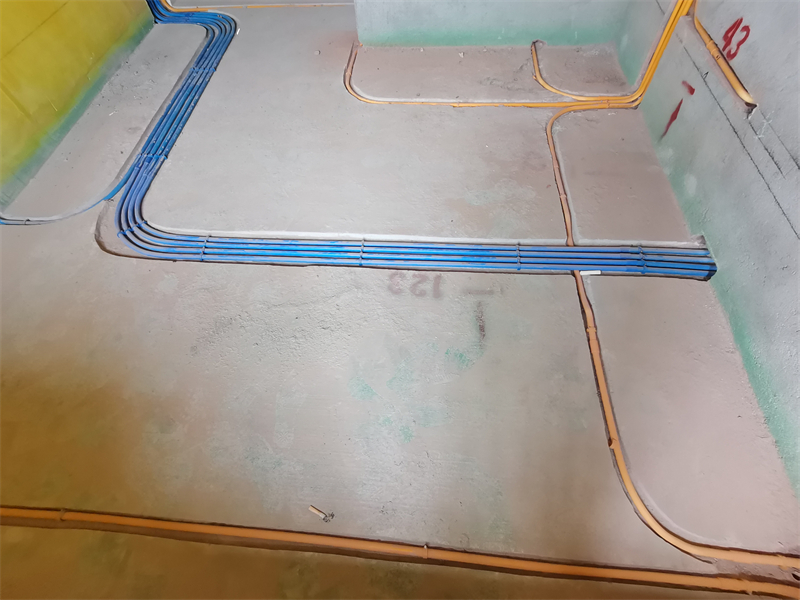

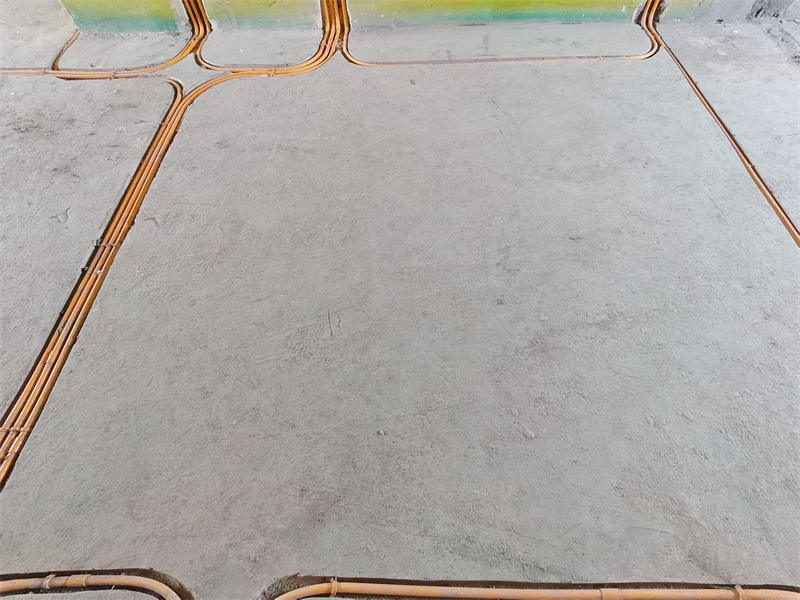

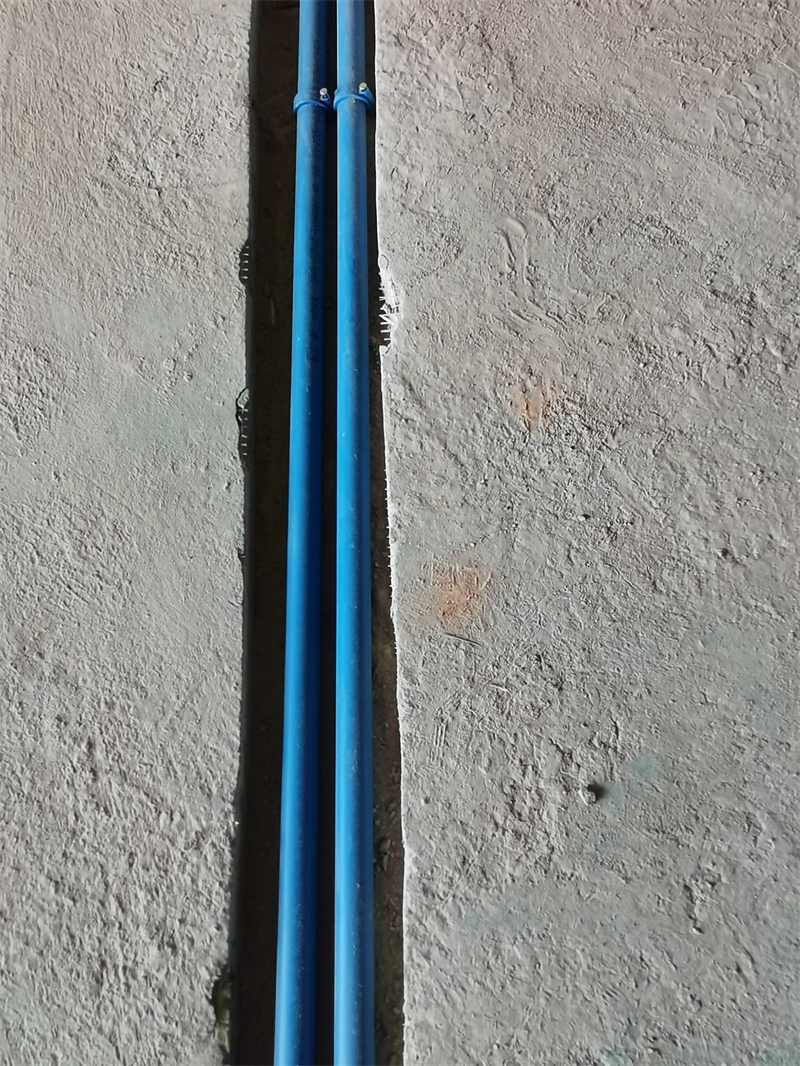

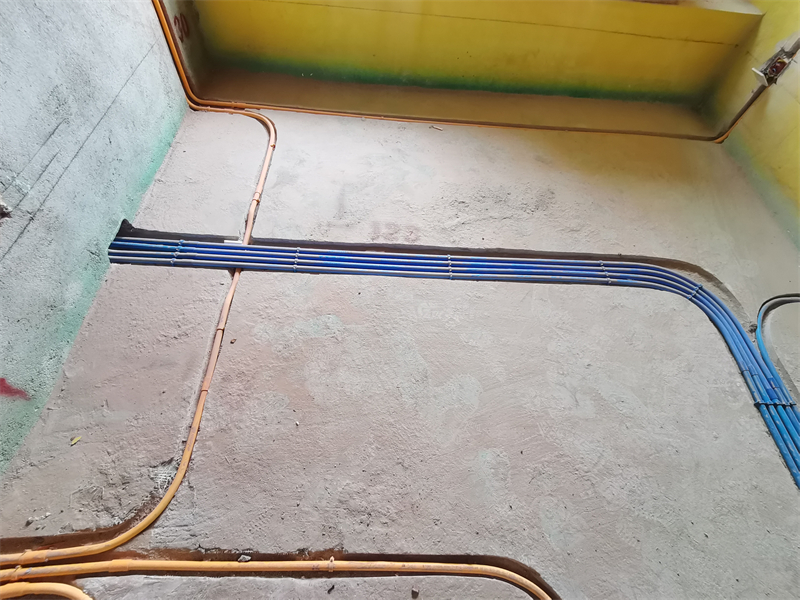

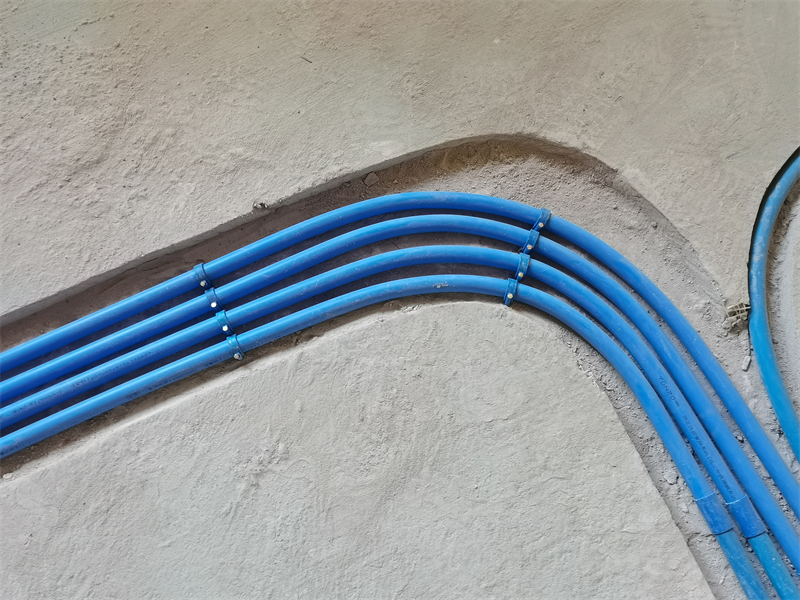

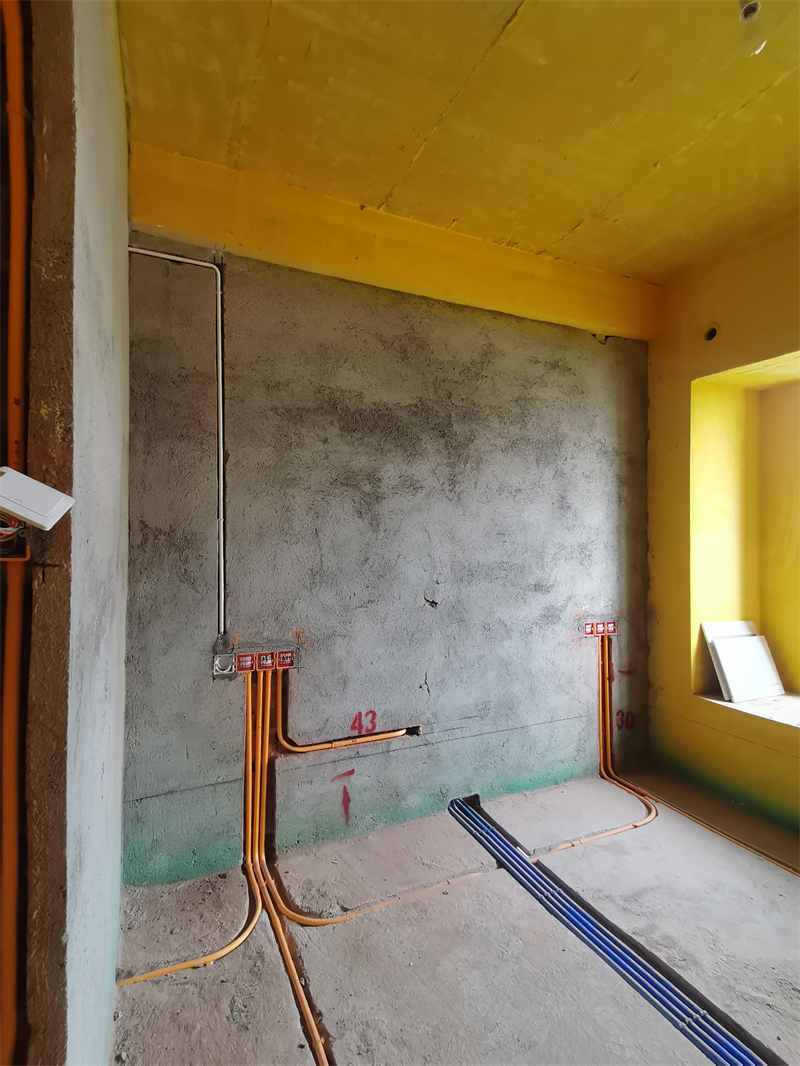

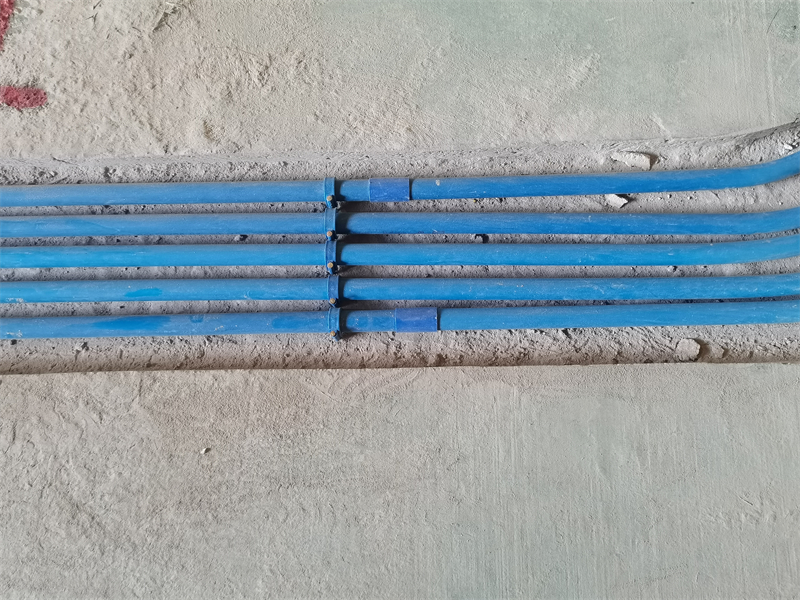

地面线管并排2根以上管卡顺钉，间隙均匀。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

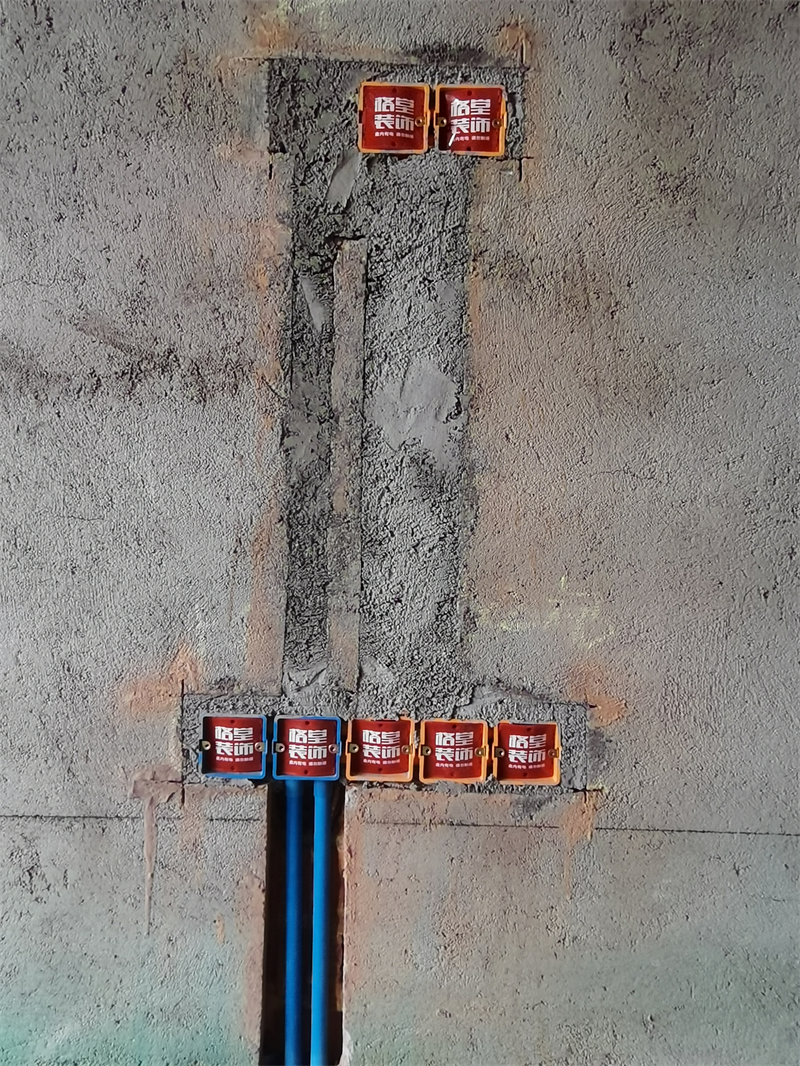

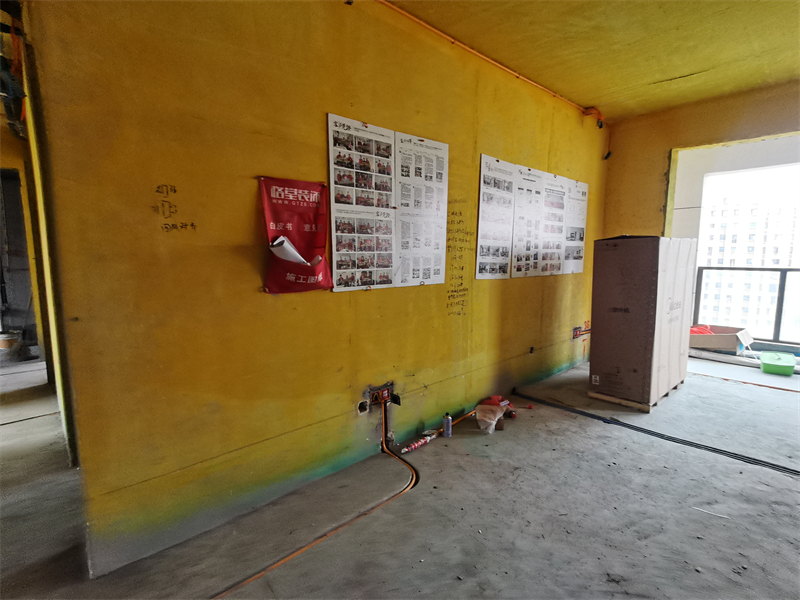

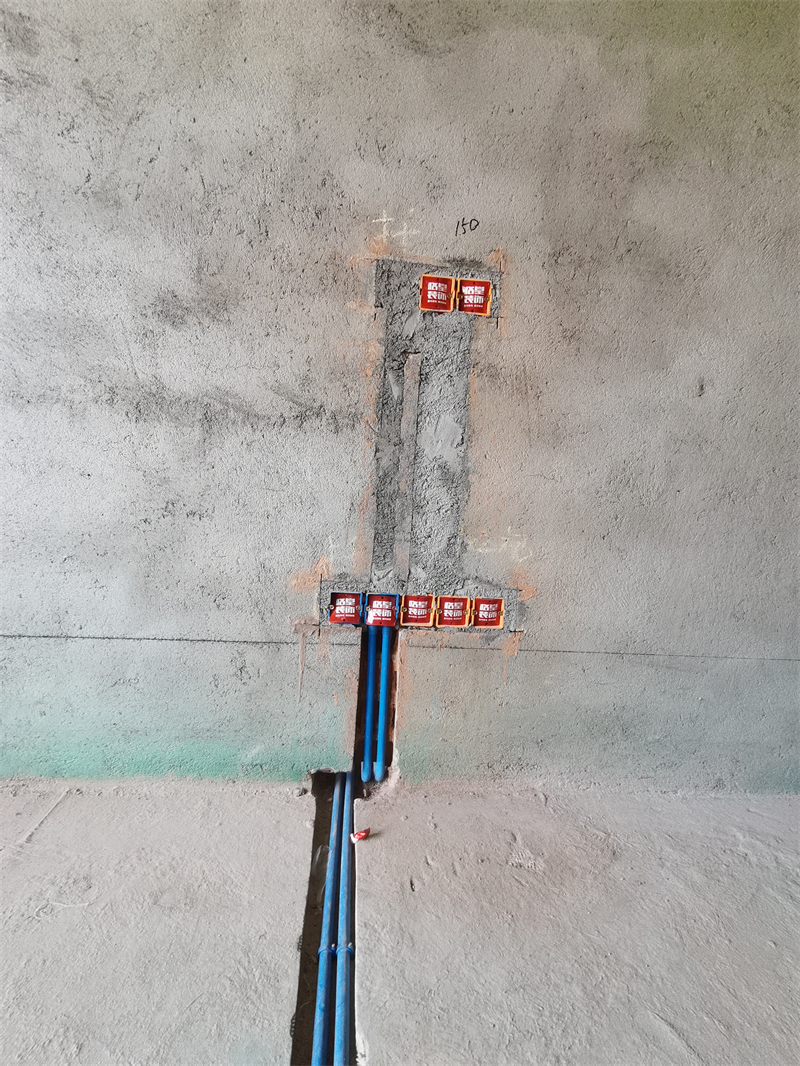

电视机插座必须留2个强电插座（预留电信无线接收器插座）。

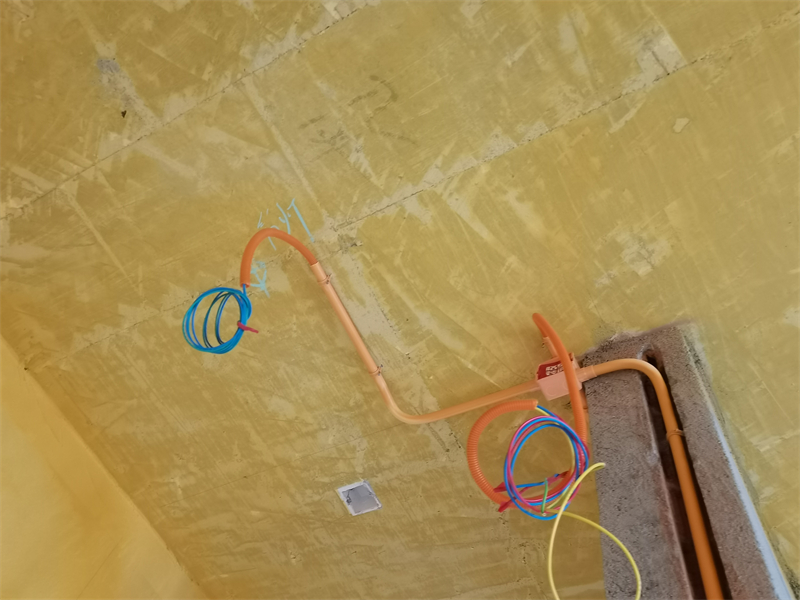

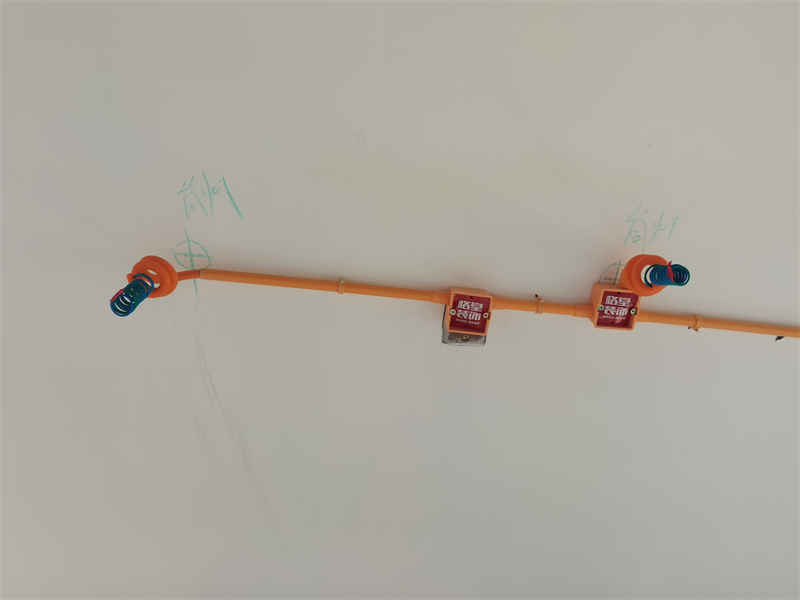

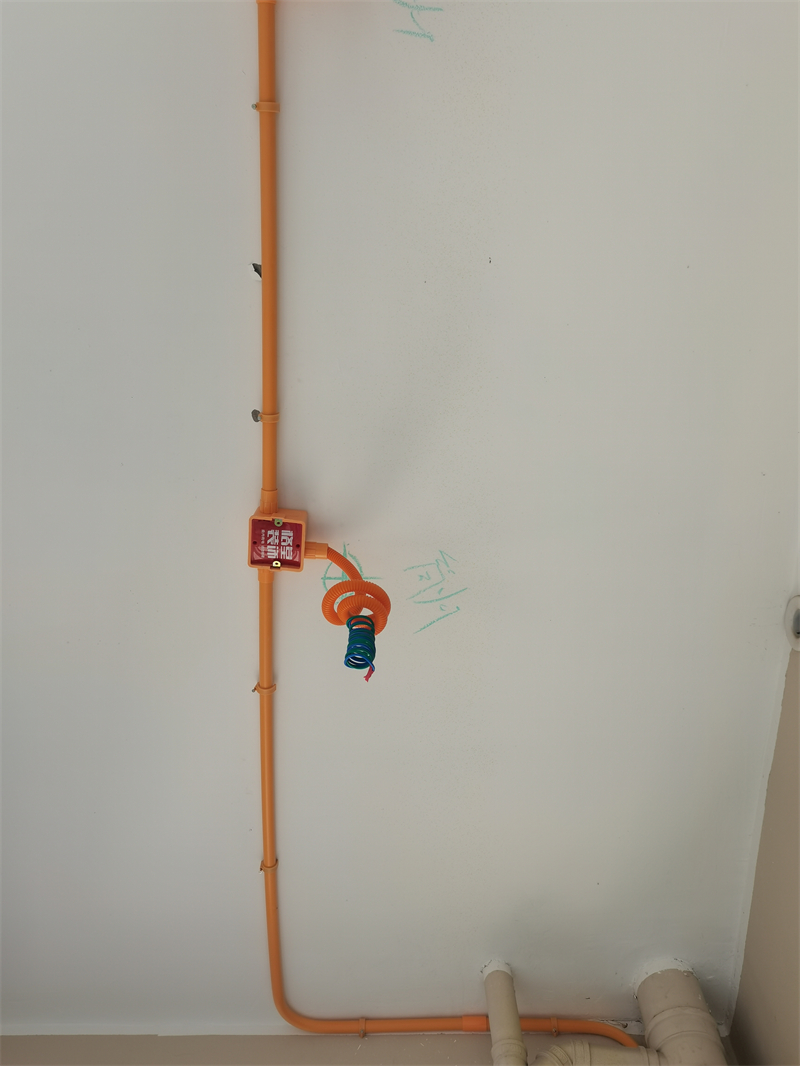

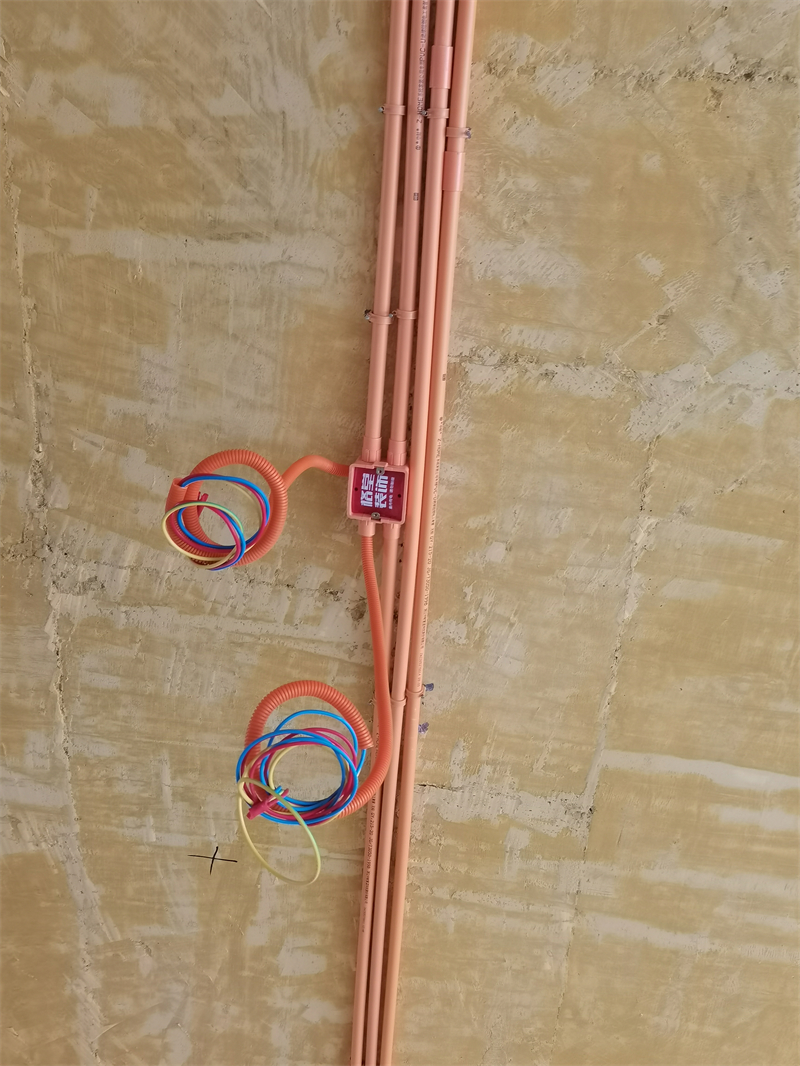

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

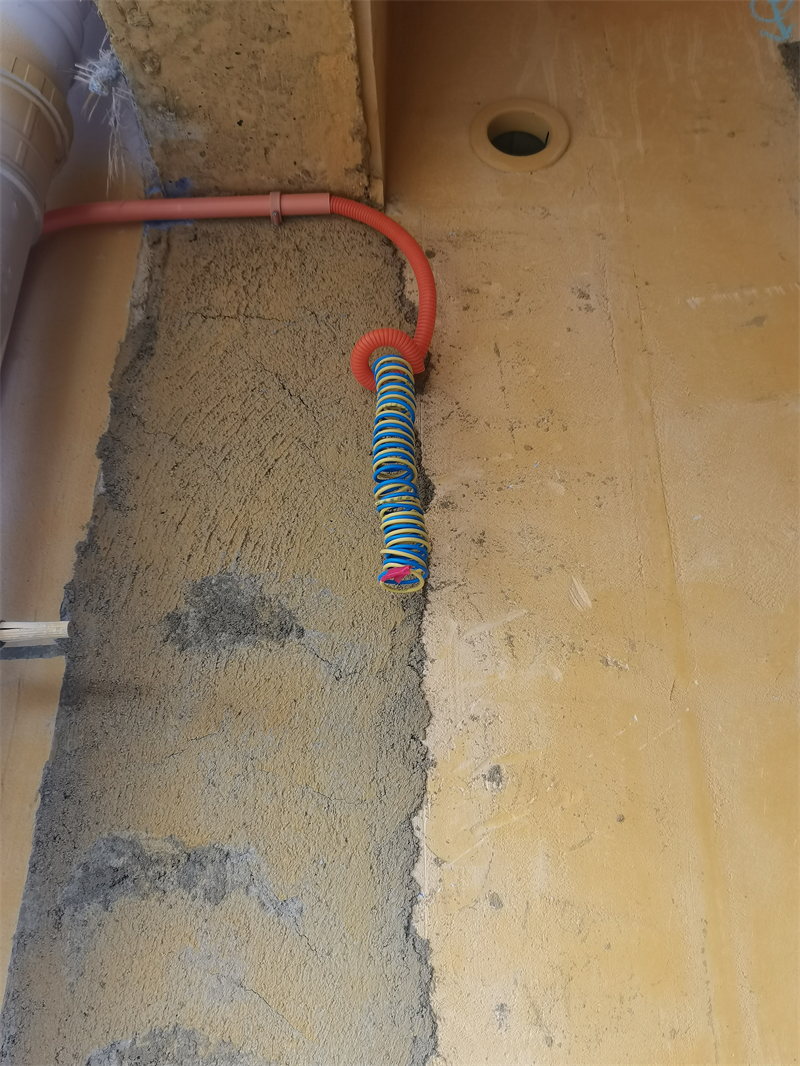

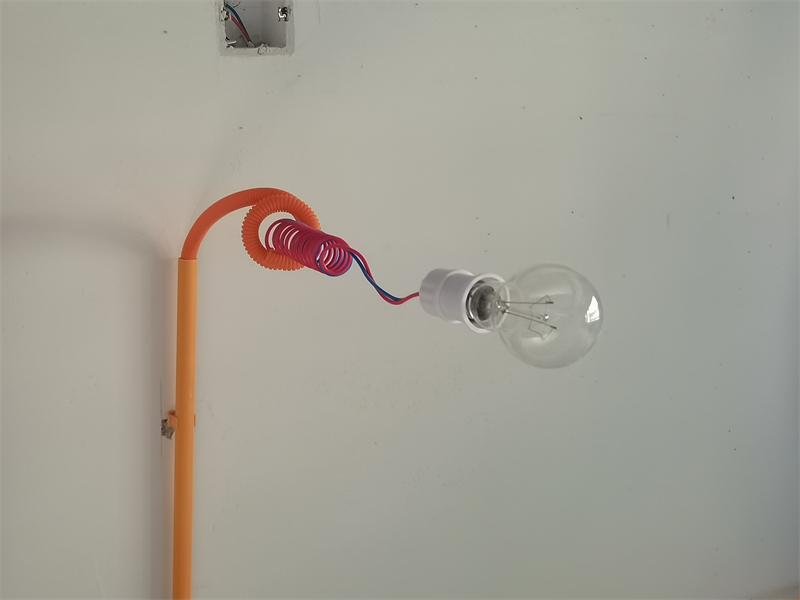

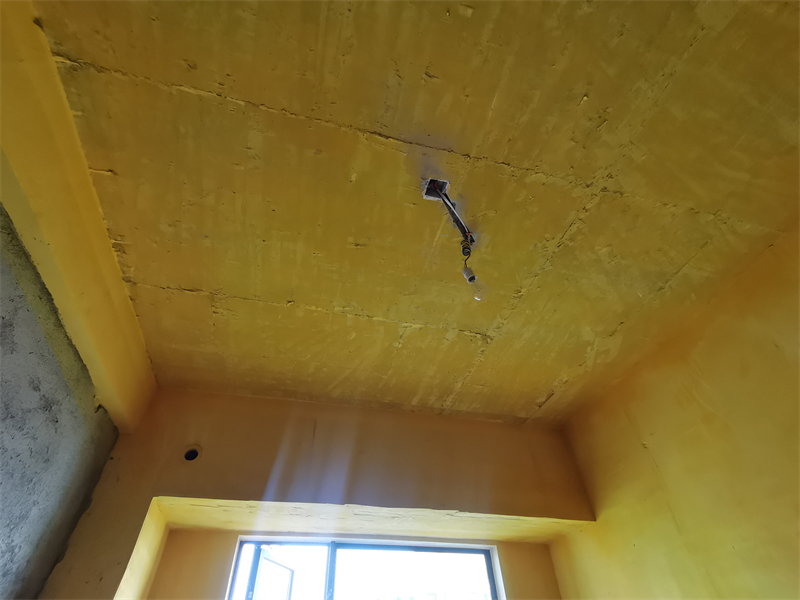

灯头线套黄腊管保护。

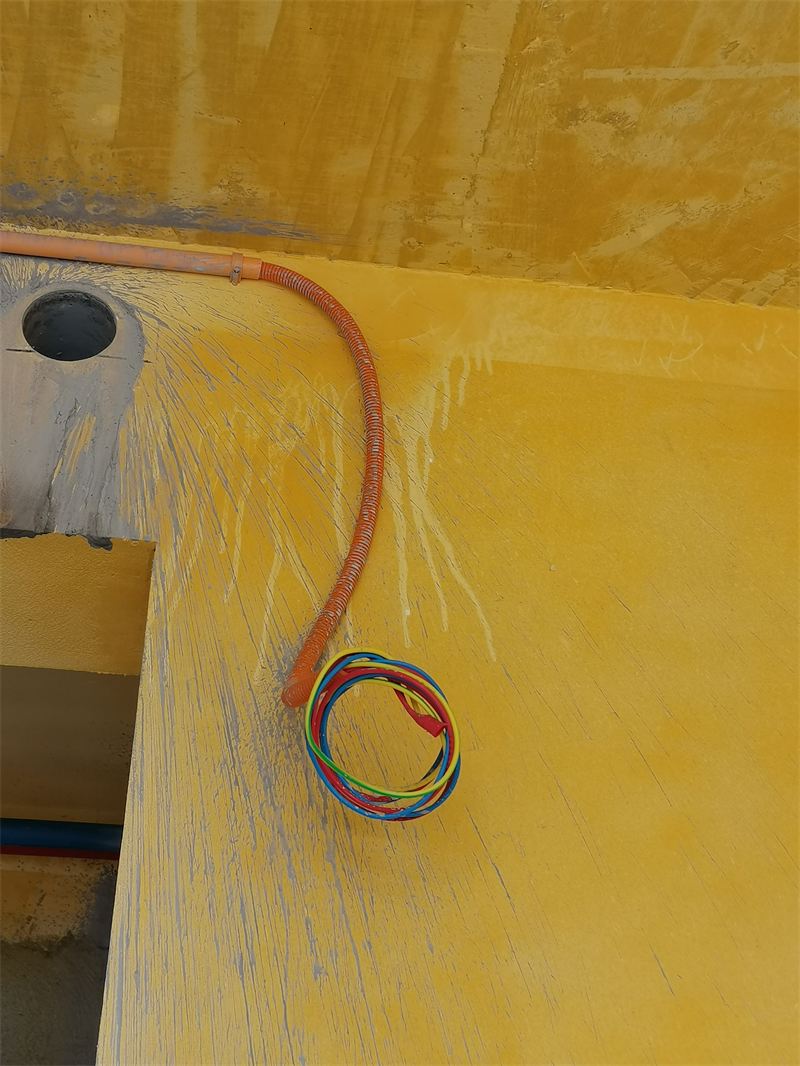

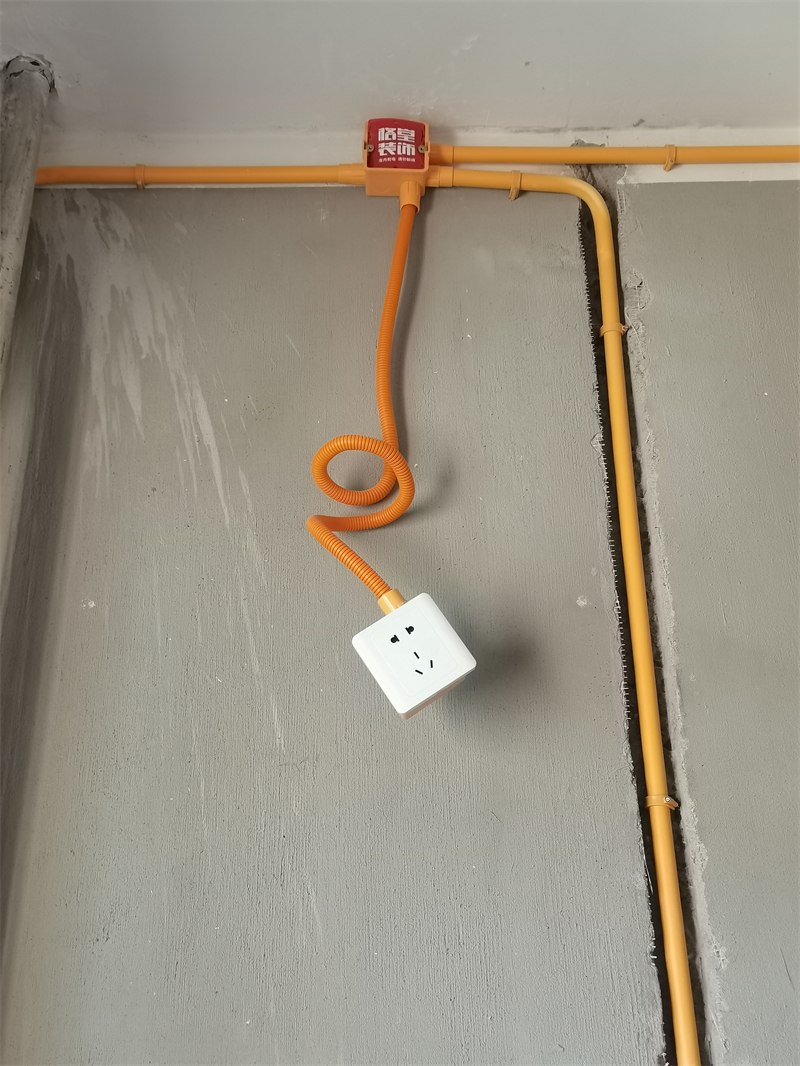

筒灯电线用波纹管保护。

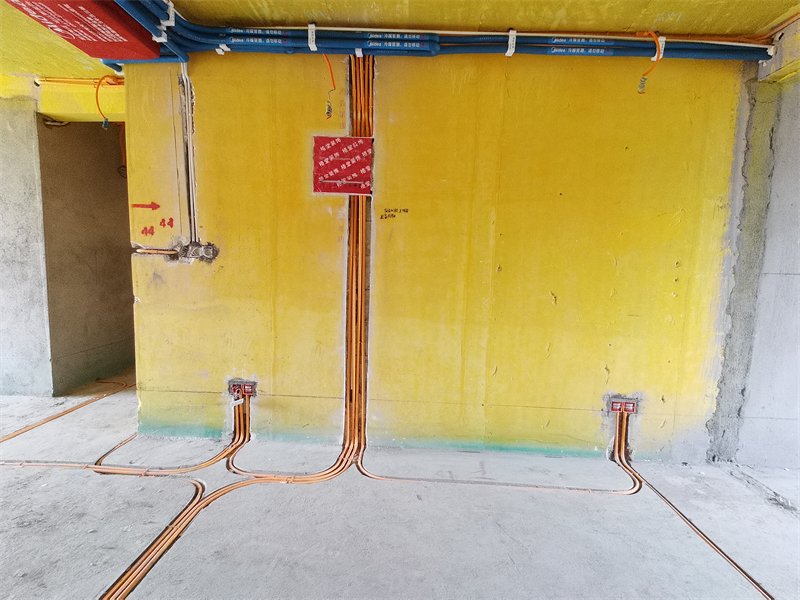

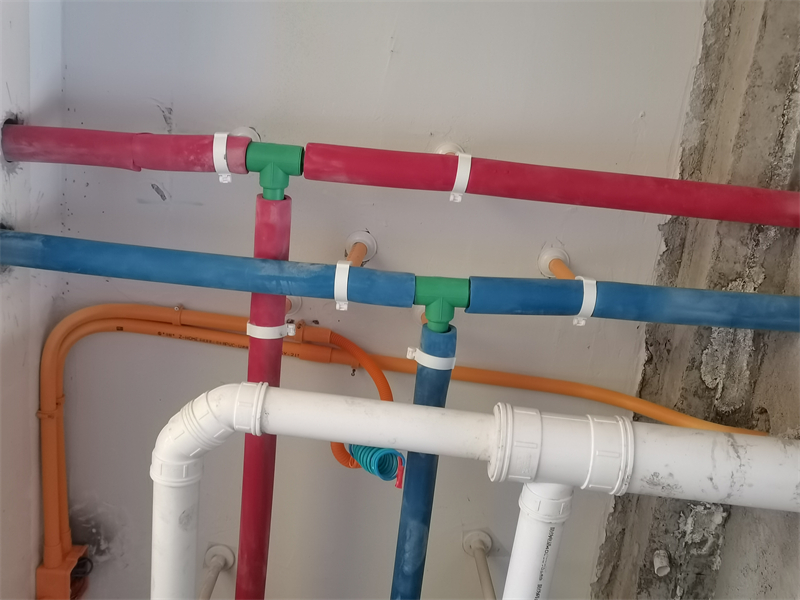

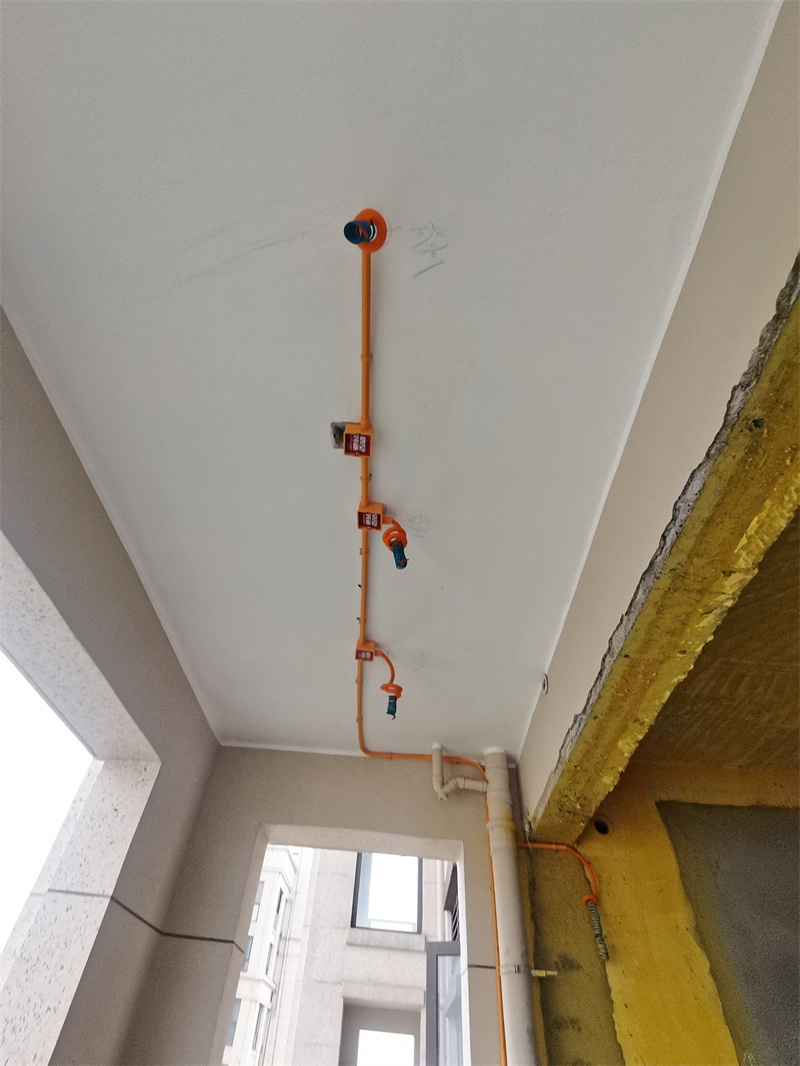

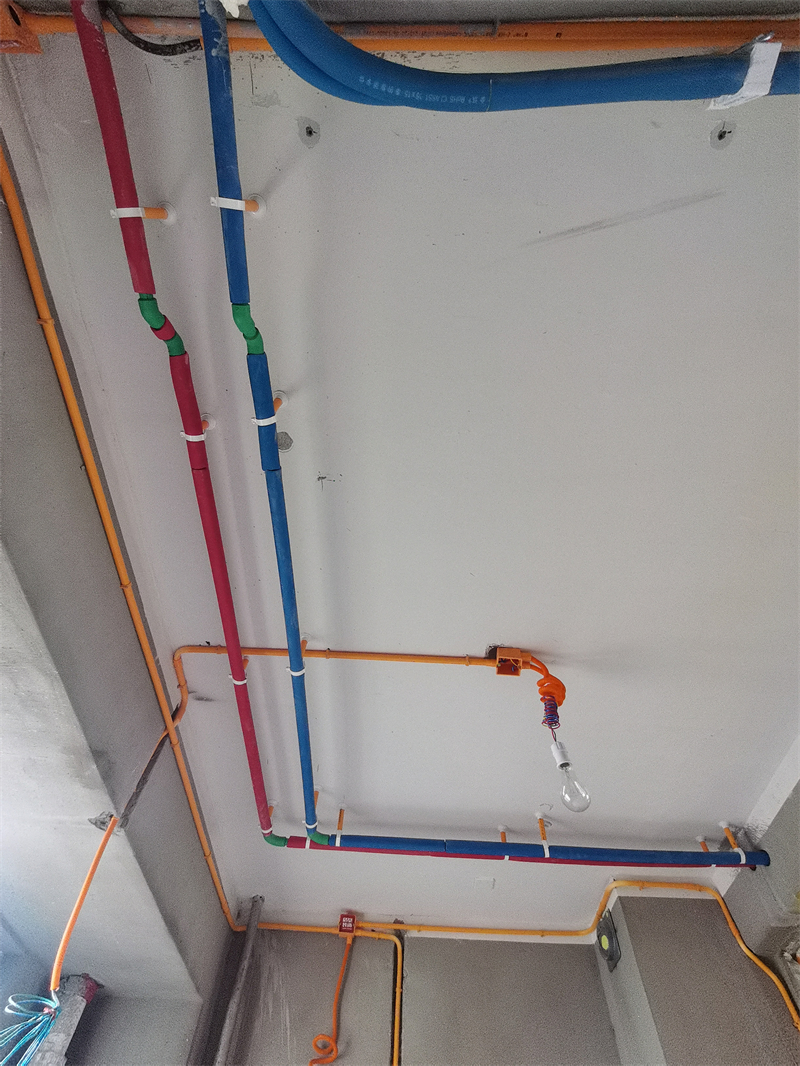

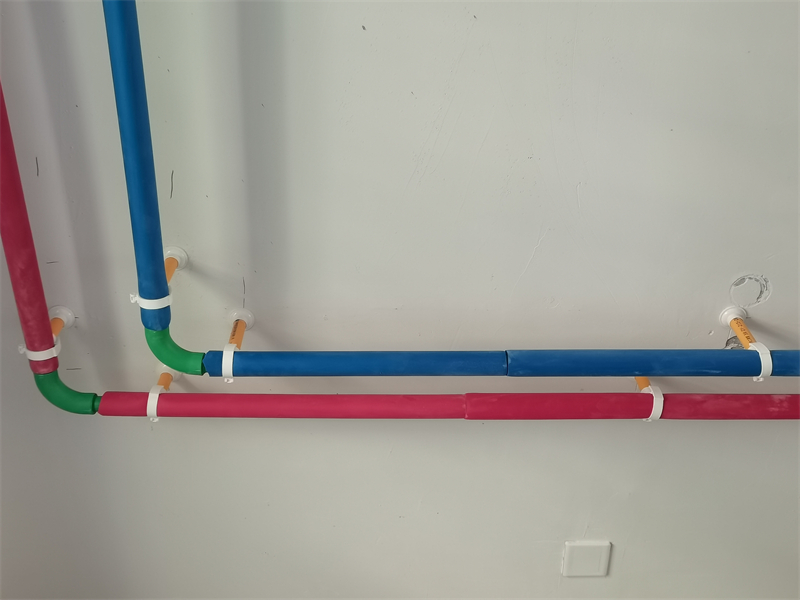

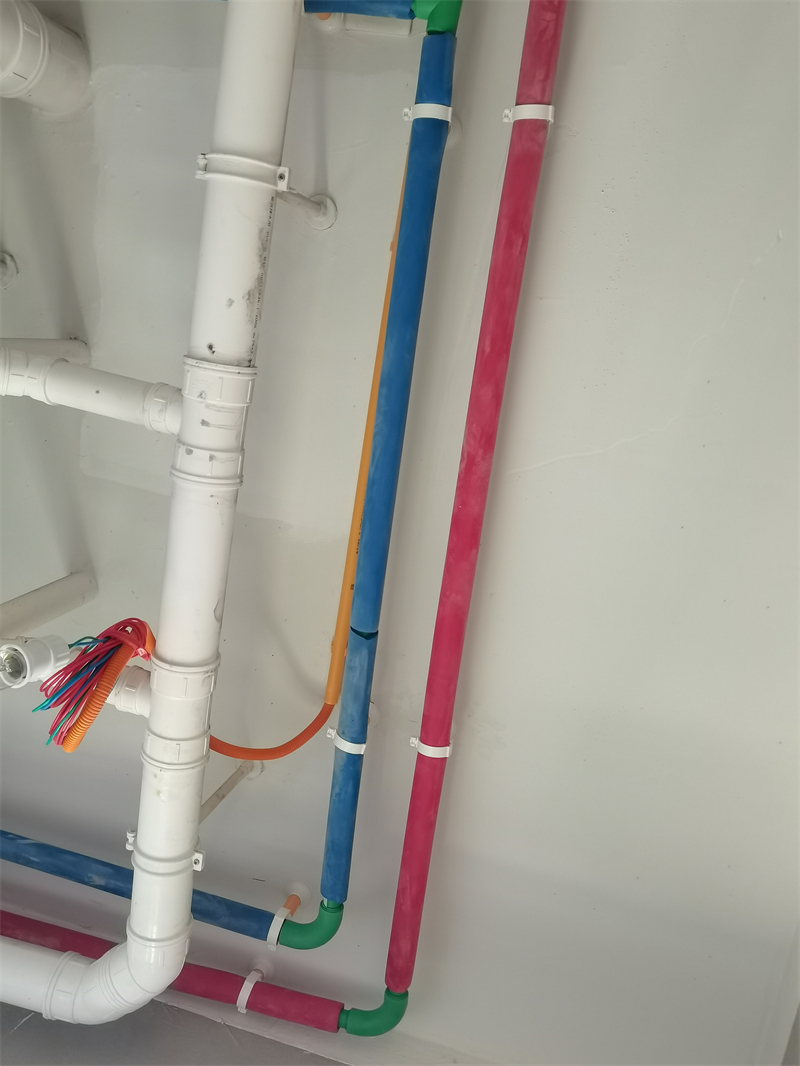

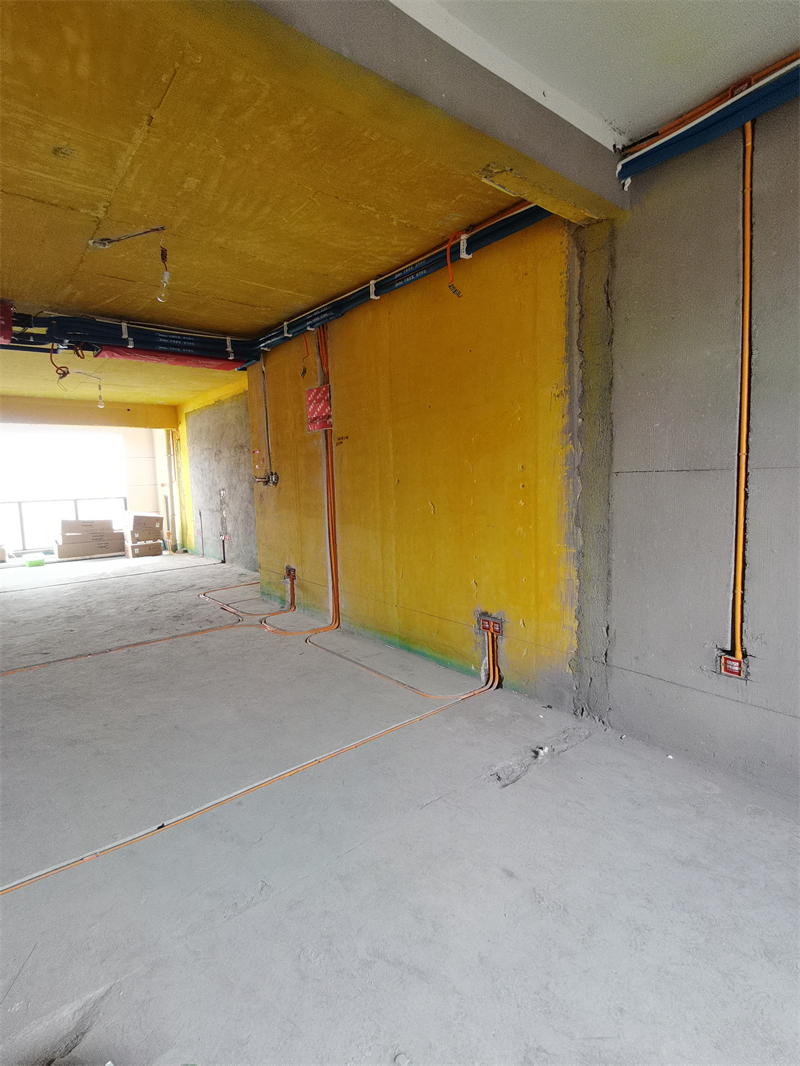

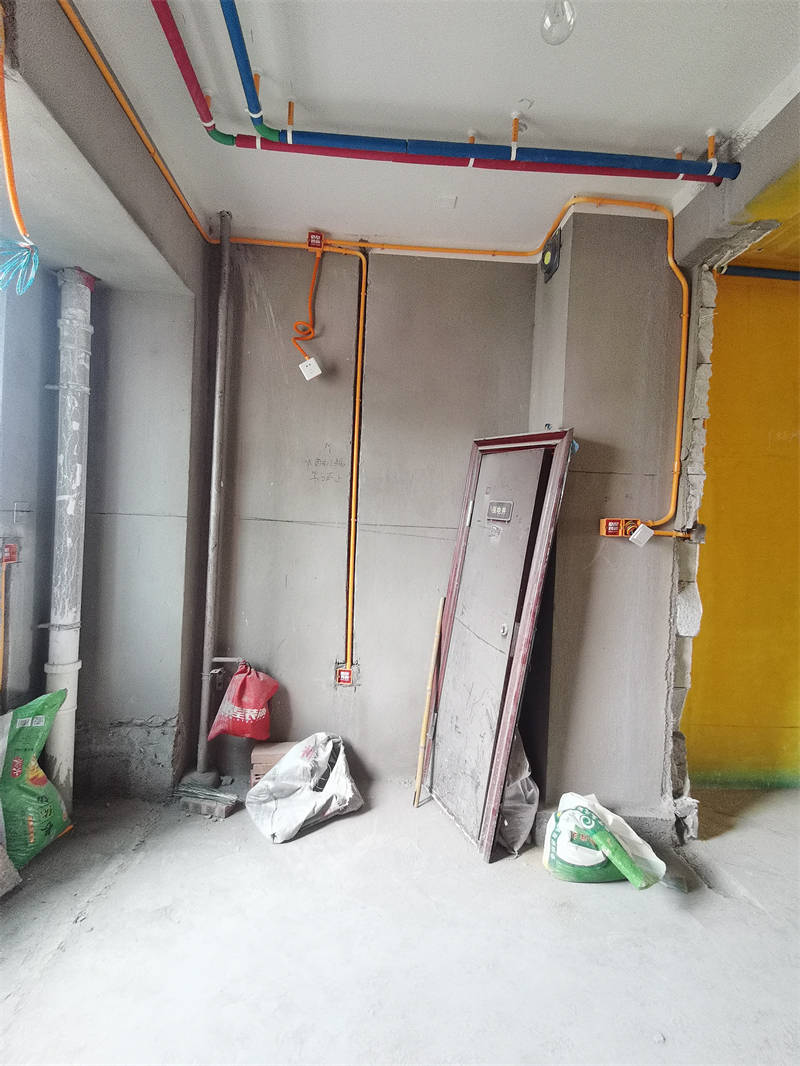

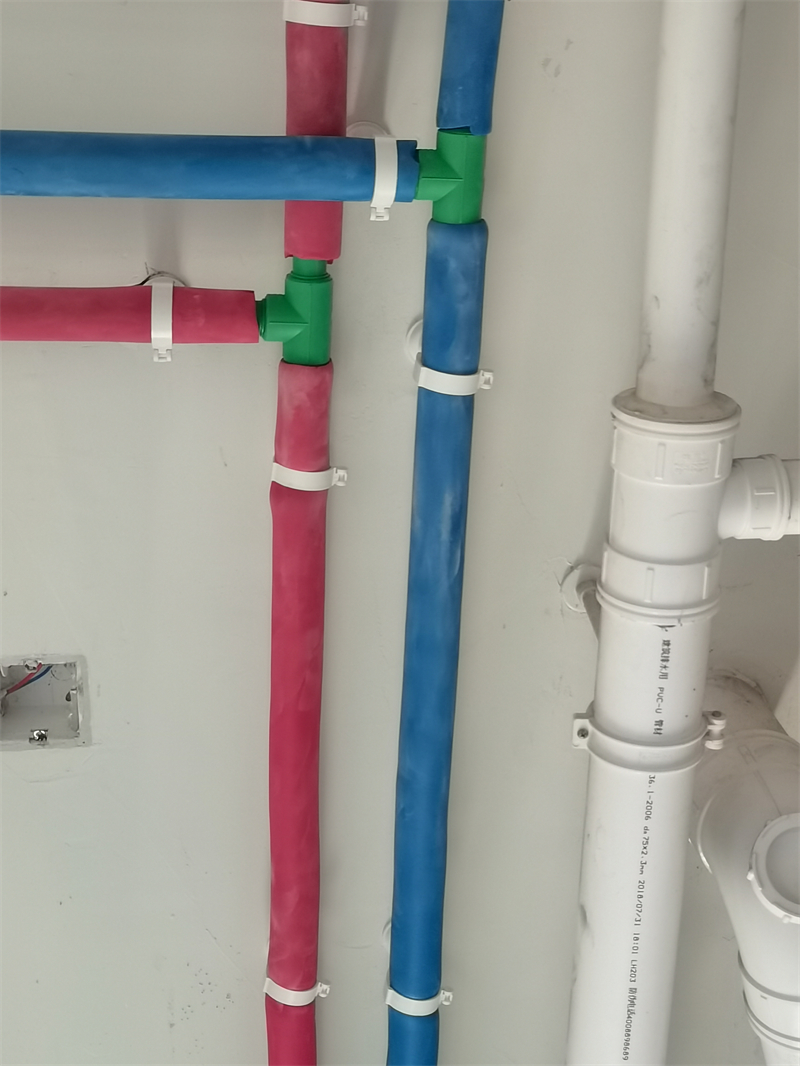

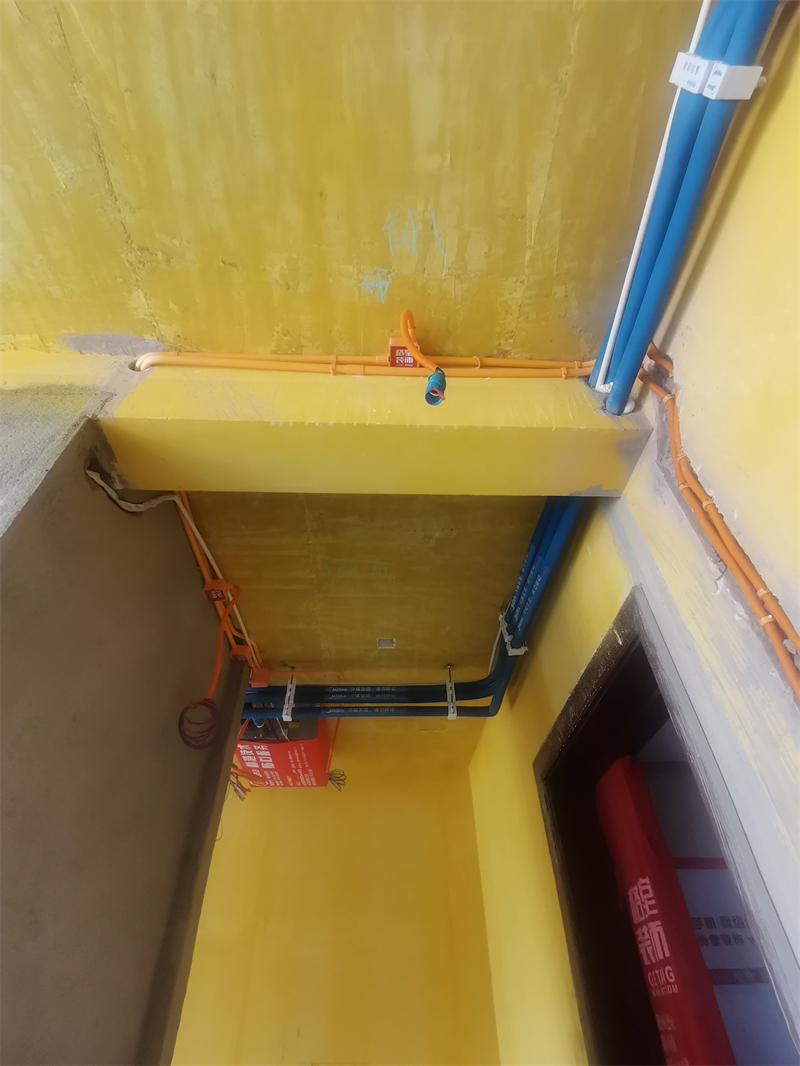

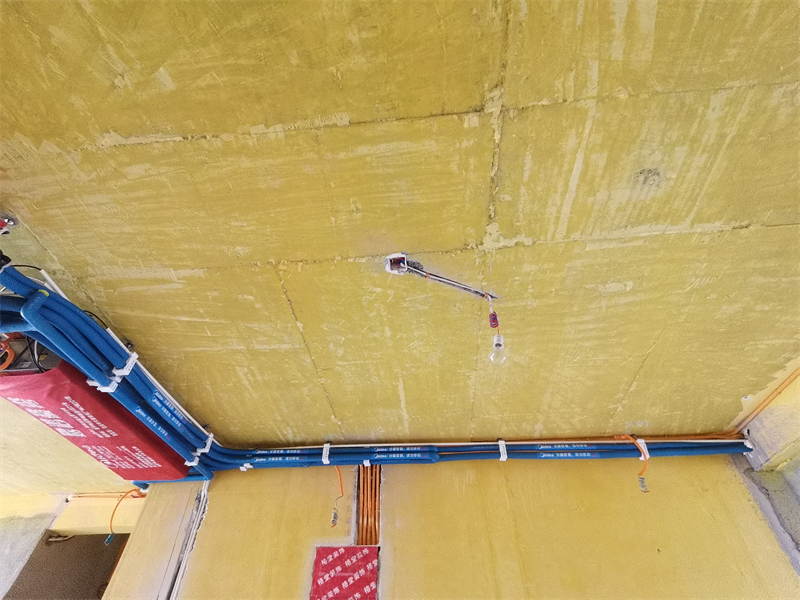

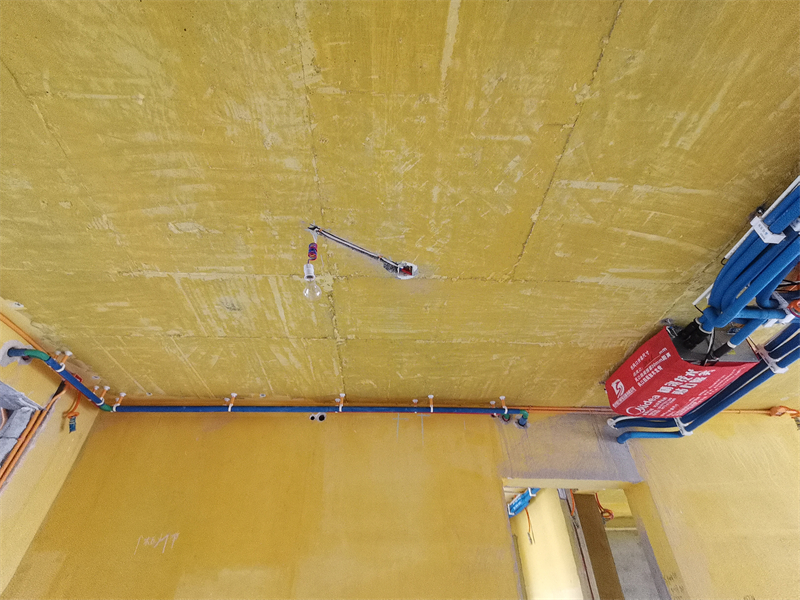

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

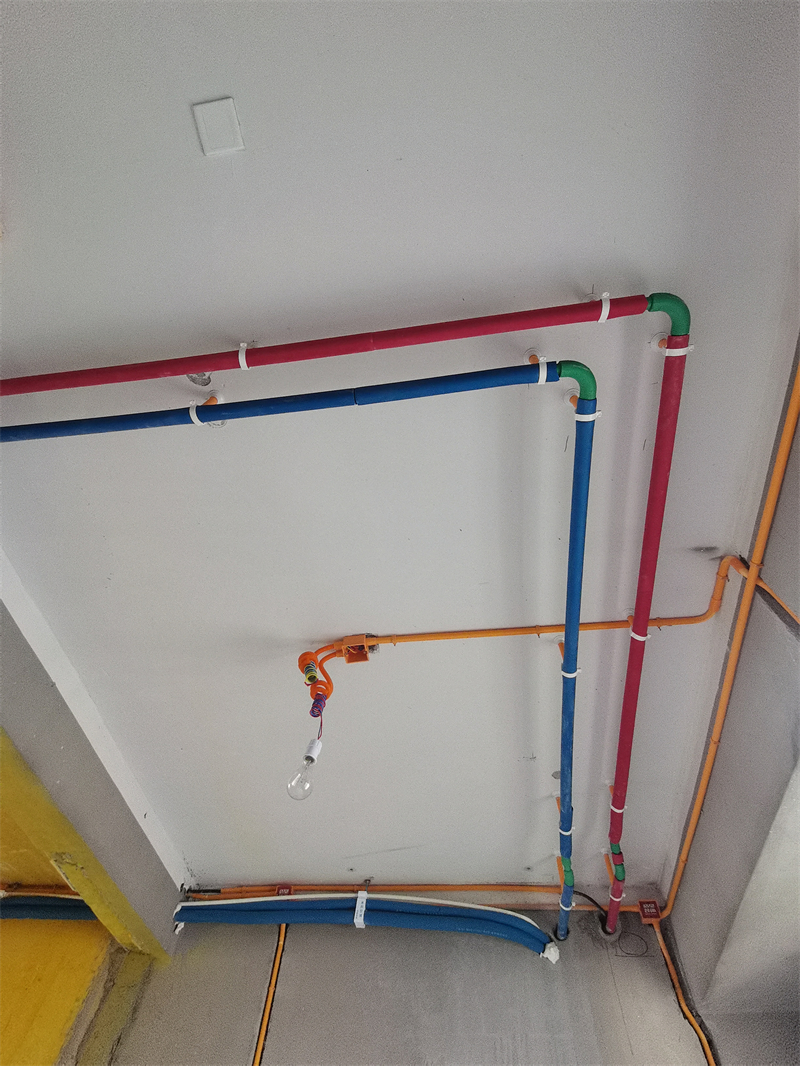

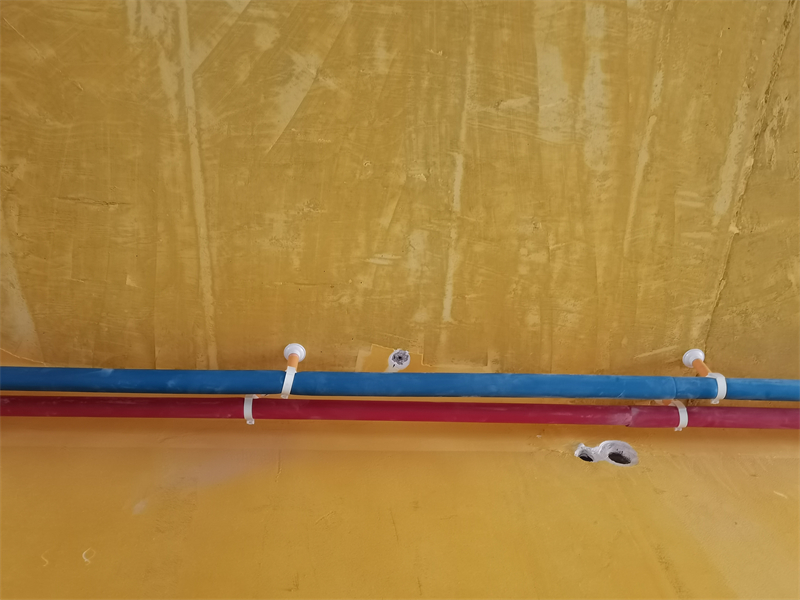

2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

3.厨房、卫生间水管走顶，采用下垂式安装。

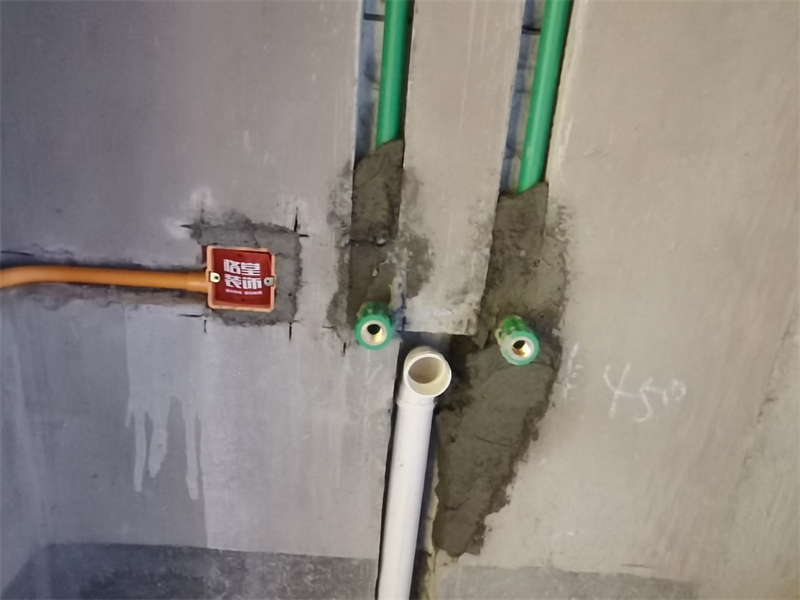

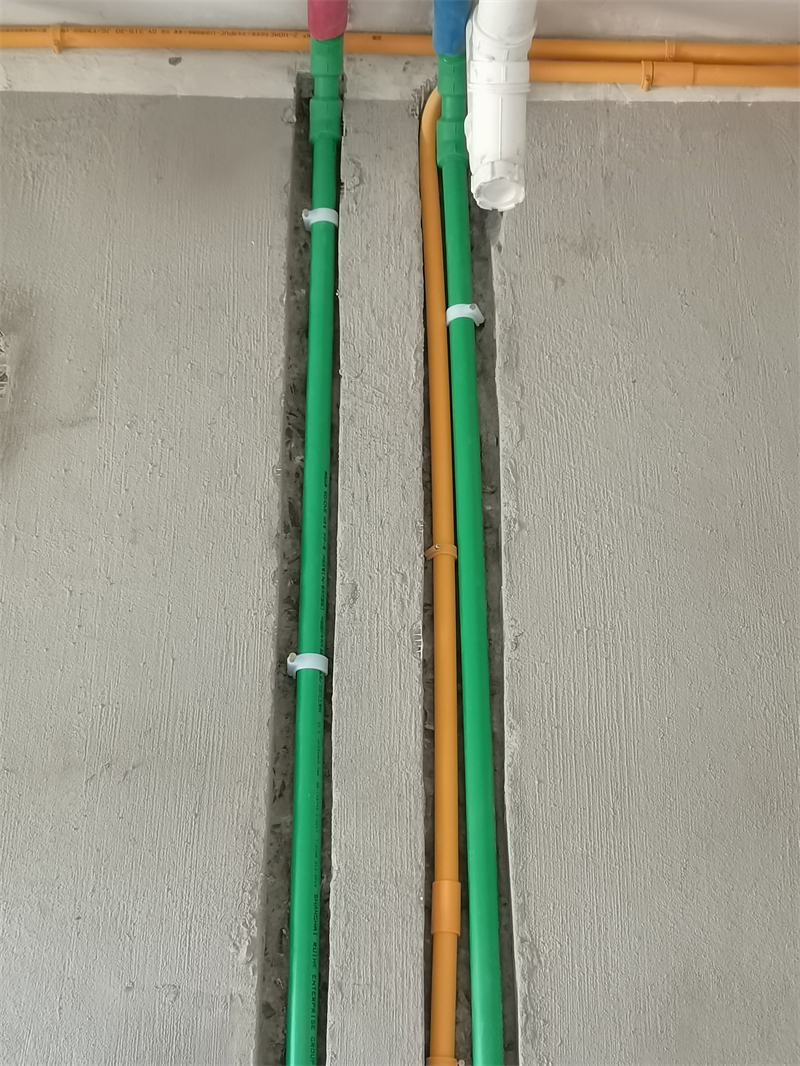

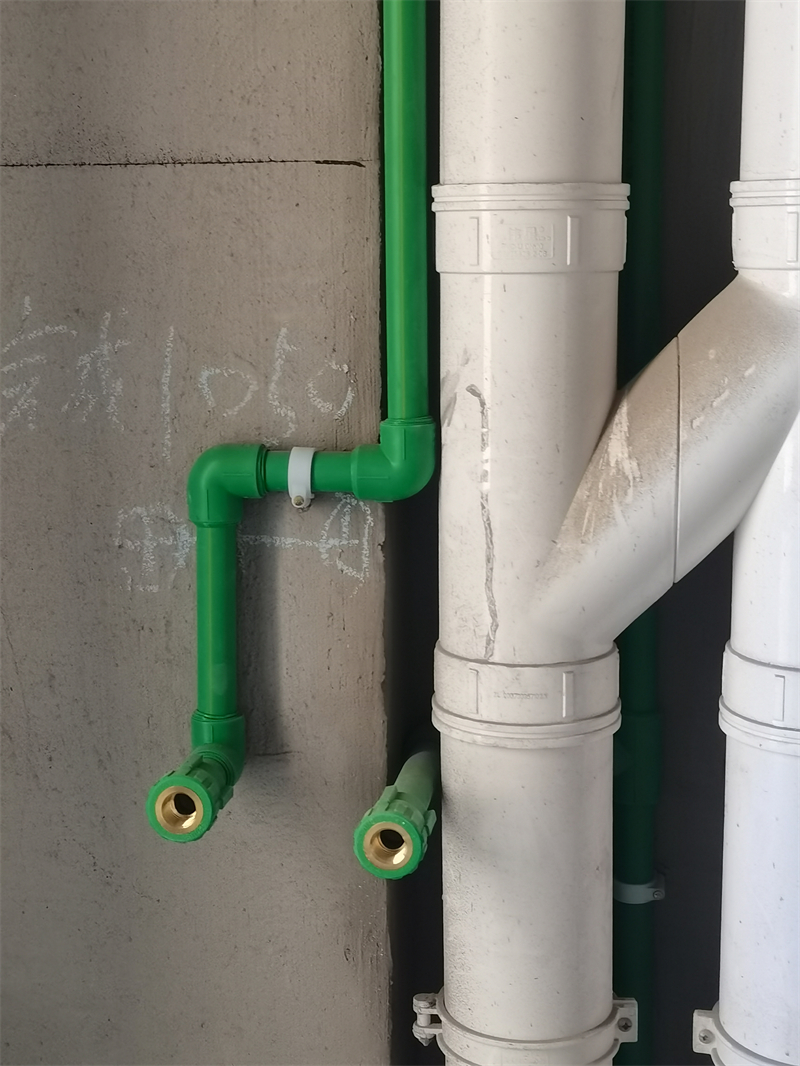

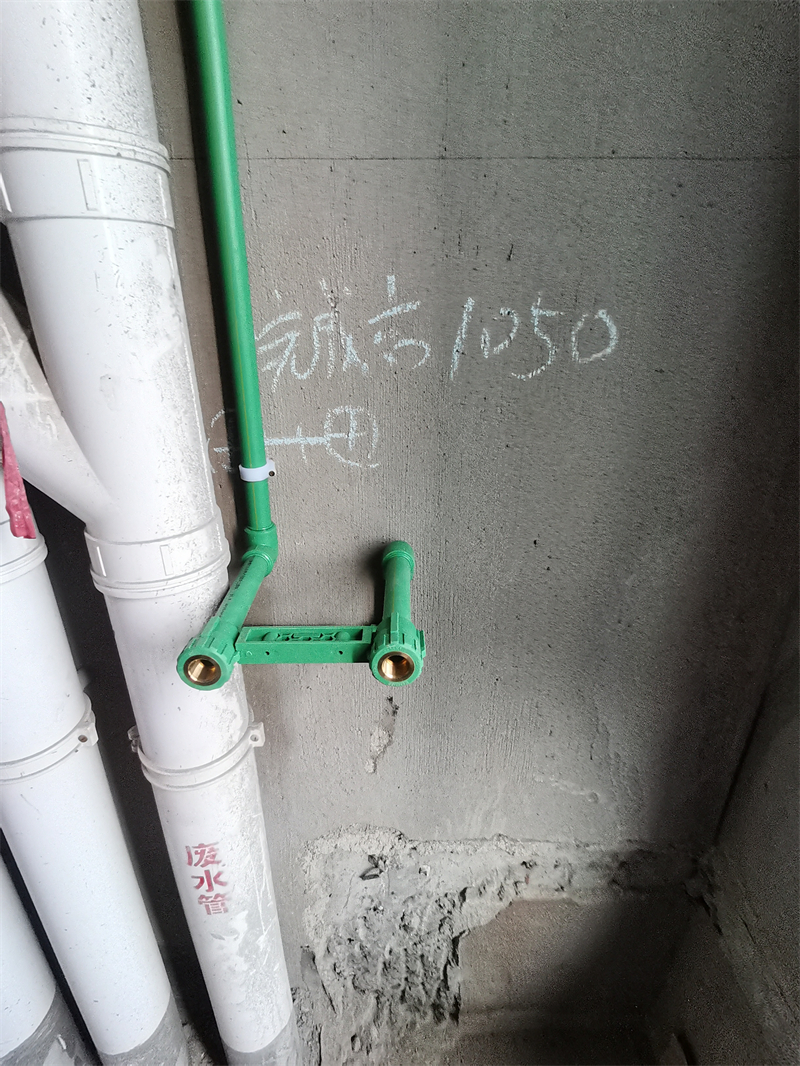

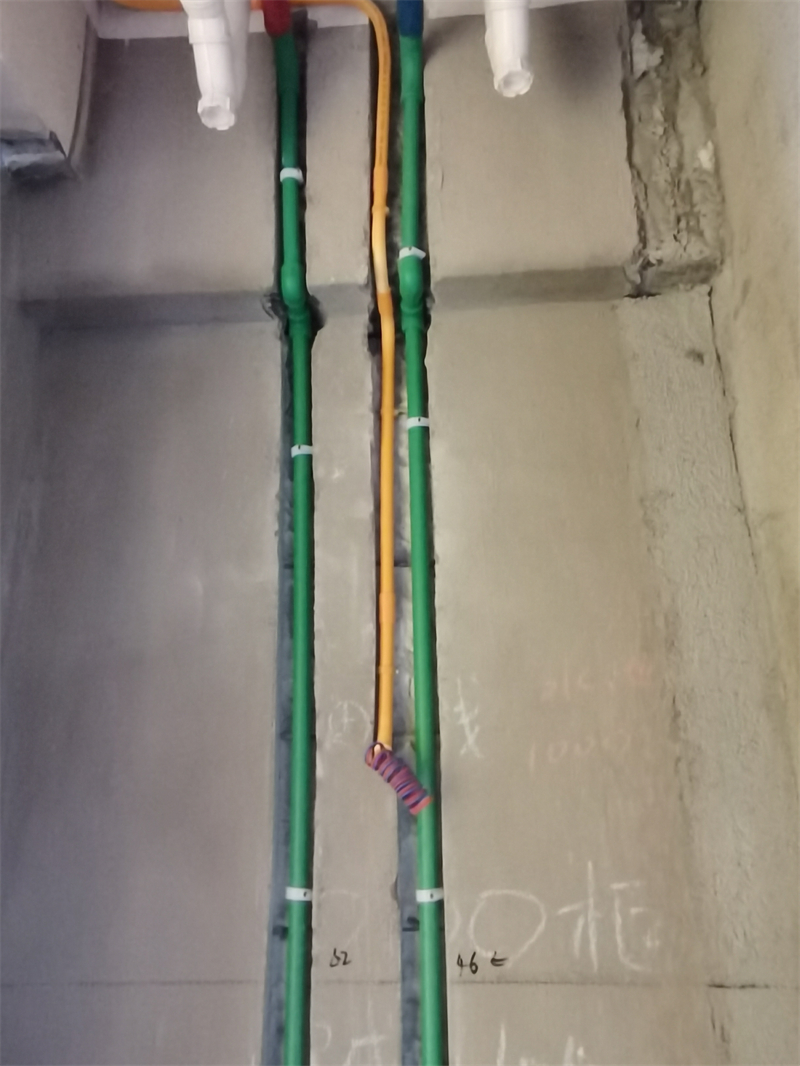

4.冷热水管布置专业规范，左热右冷、上热下冷。

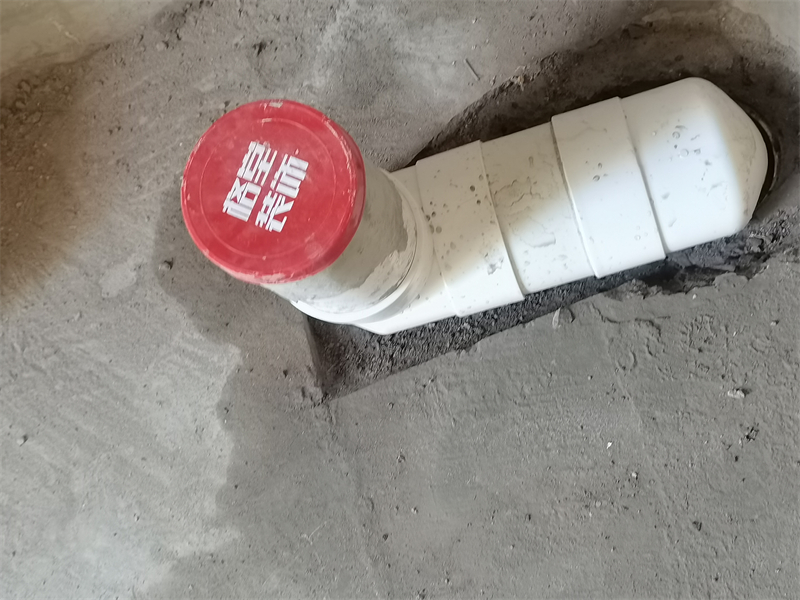

5.下水管用格堂专用保护盖保护，防止砂石堵塞管道。

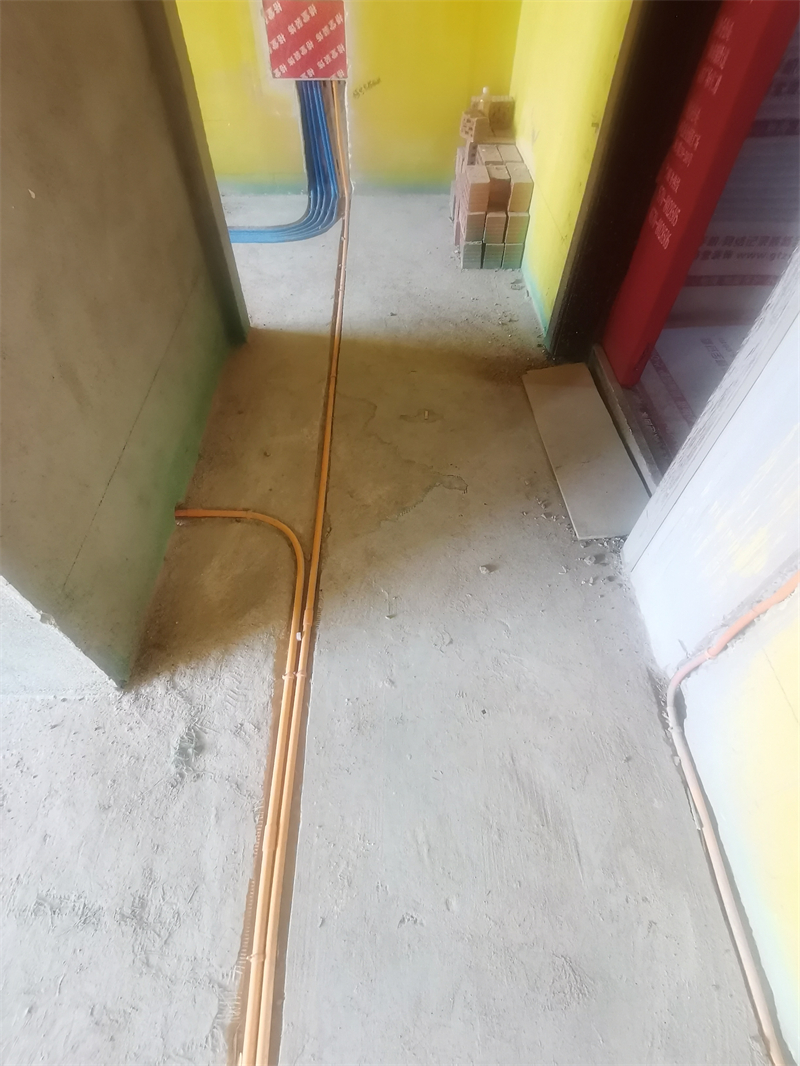

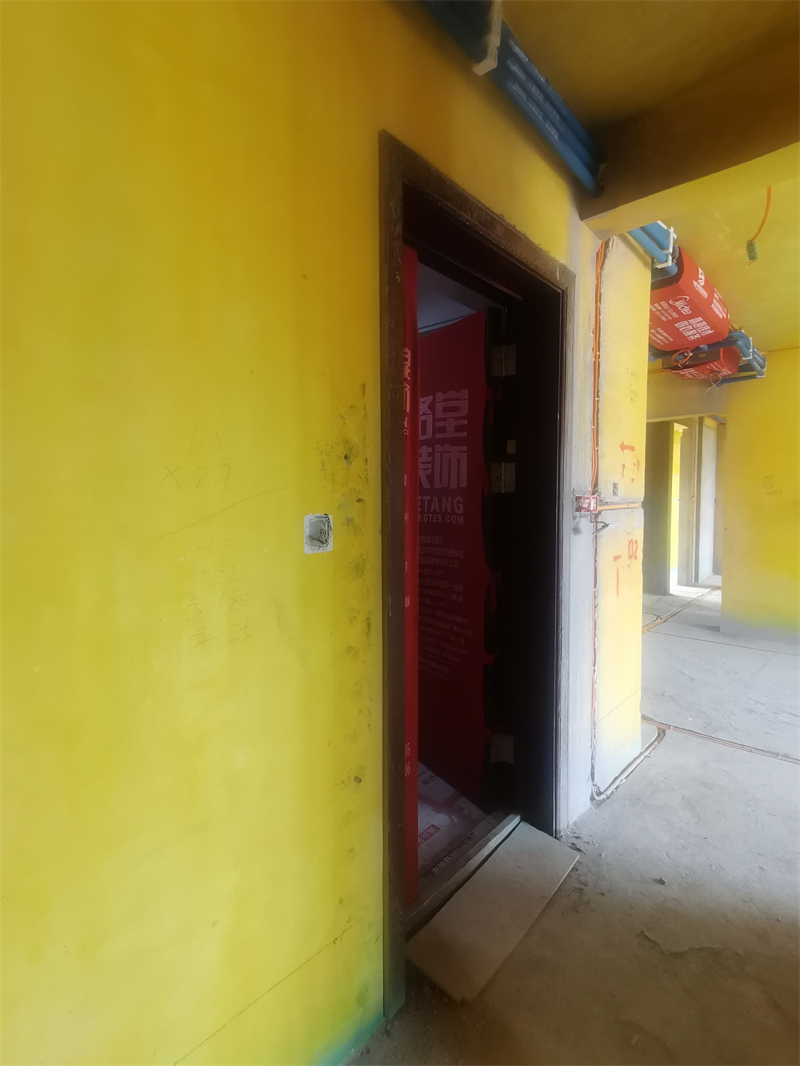

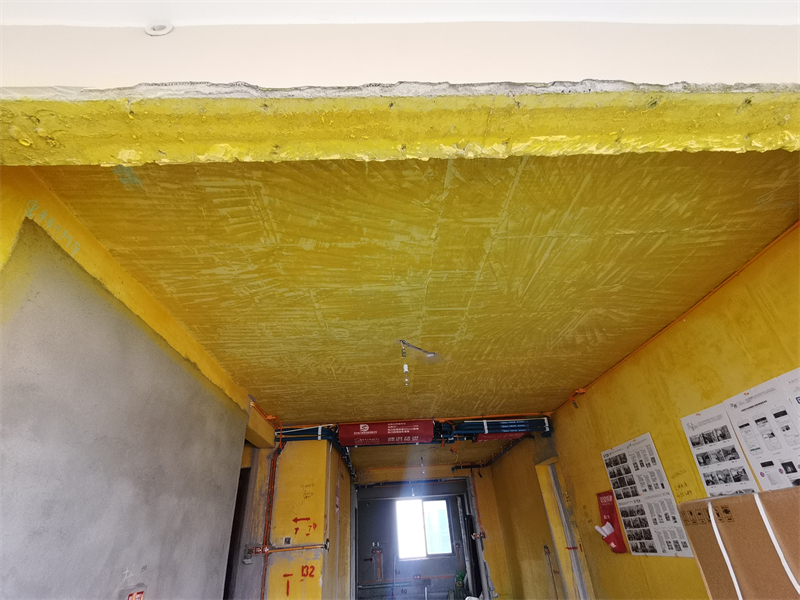

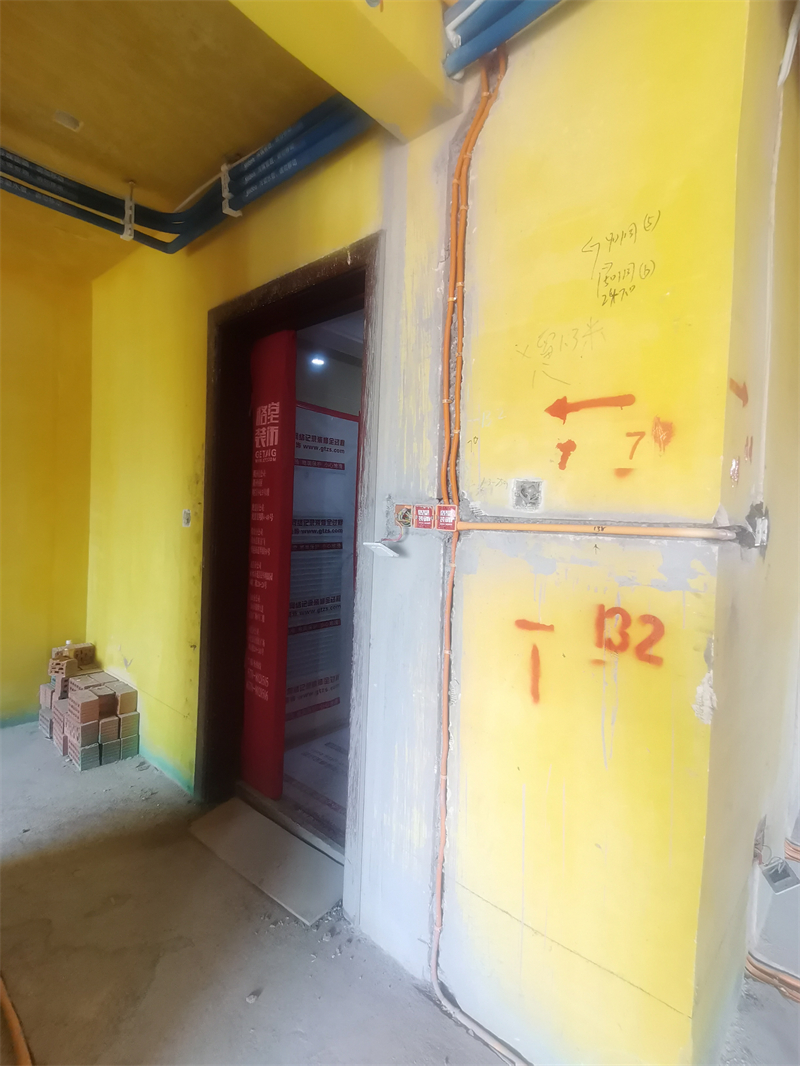

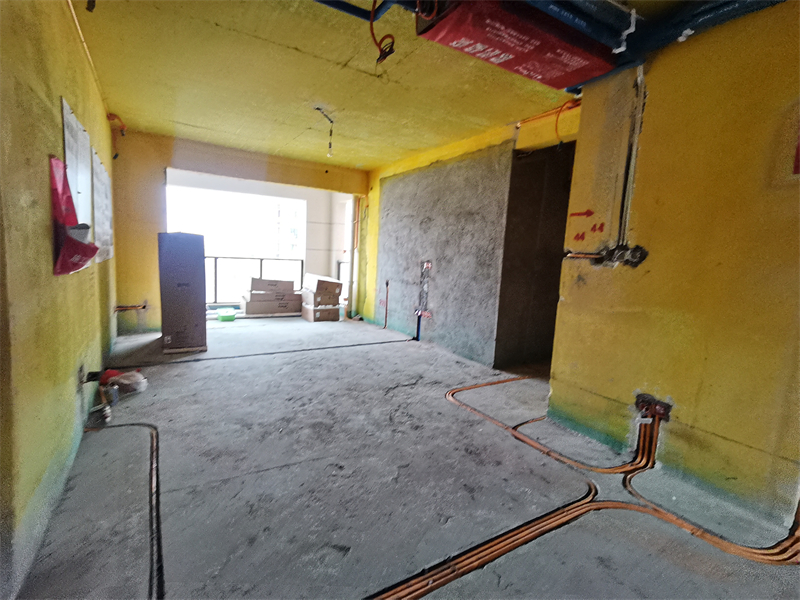

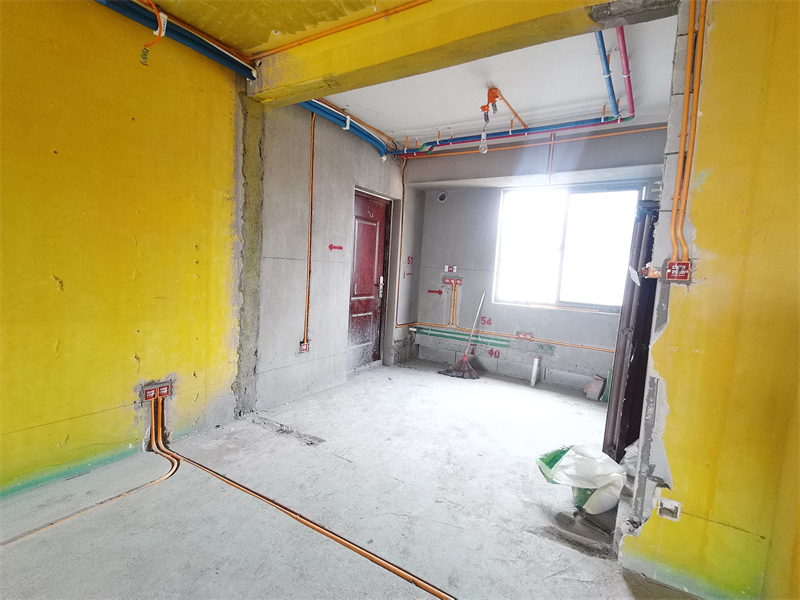

走廊水电验收

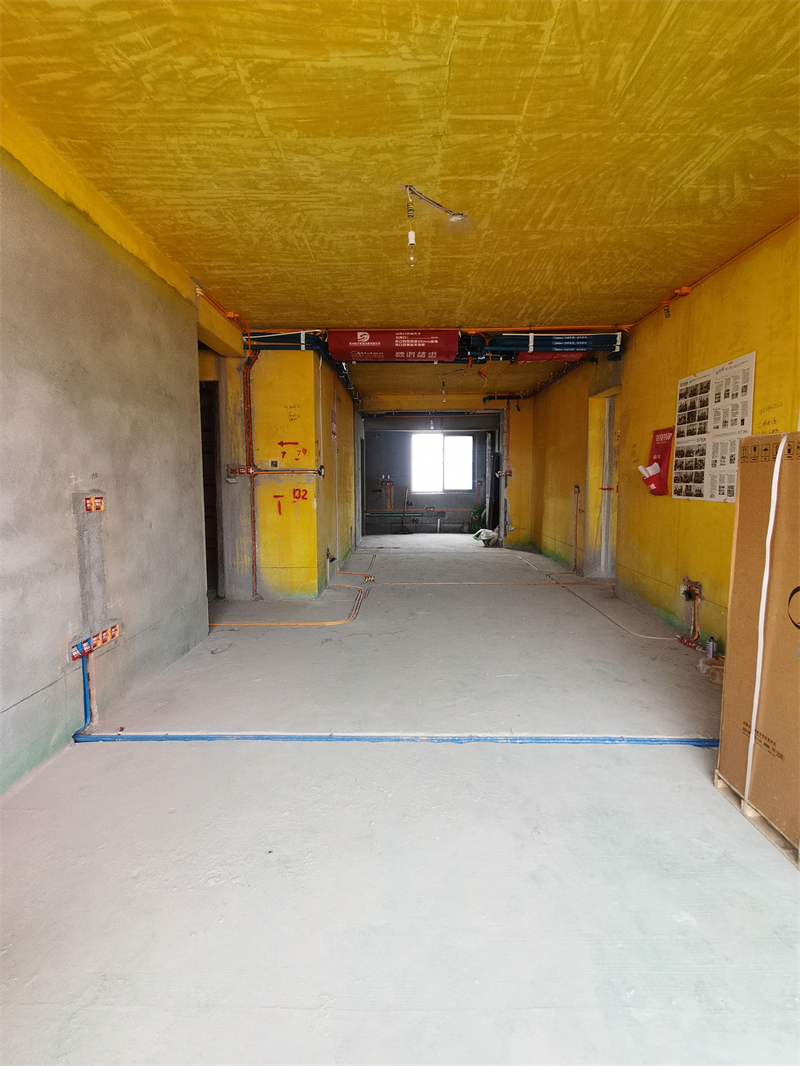

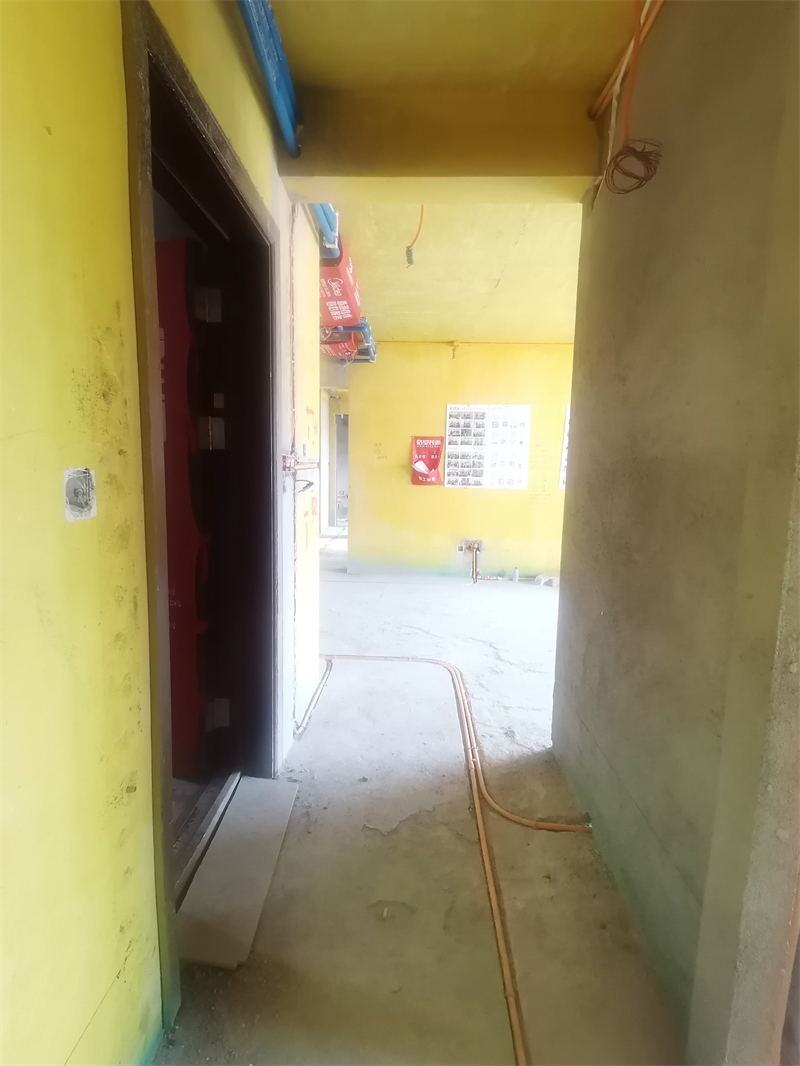

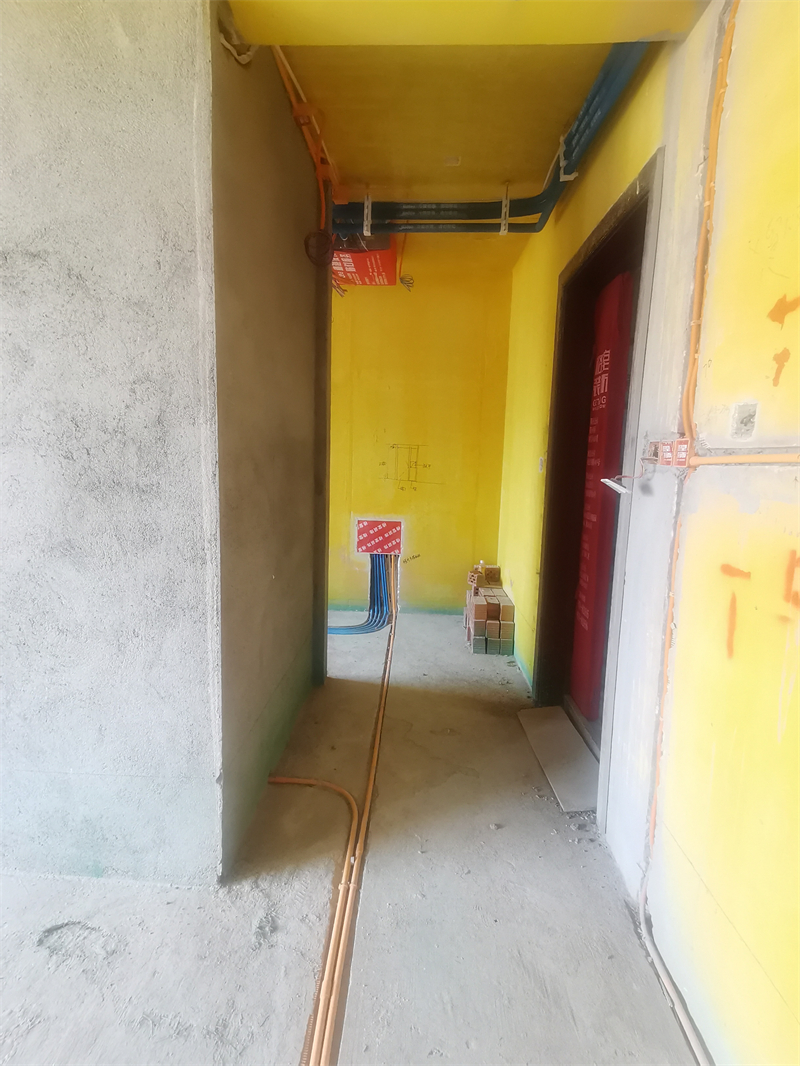

走廊斜对角图

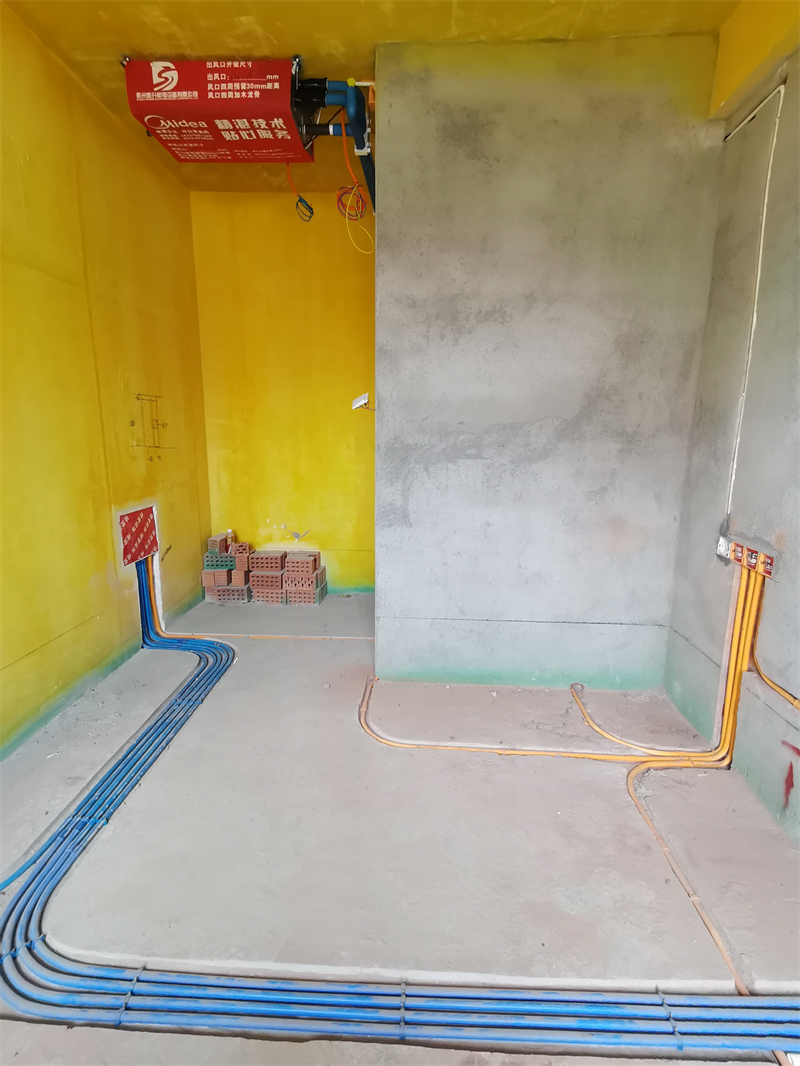

老人房水电验收










老人房斜对角图

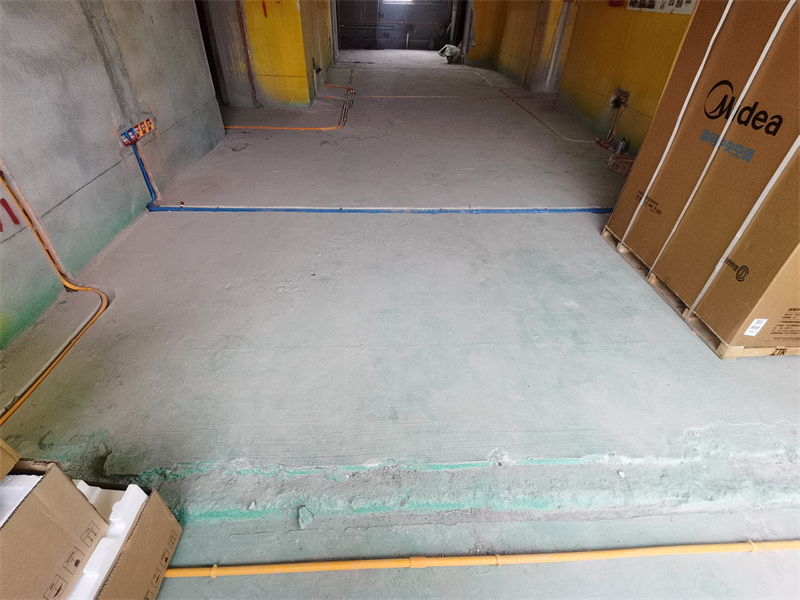

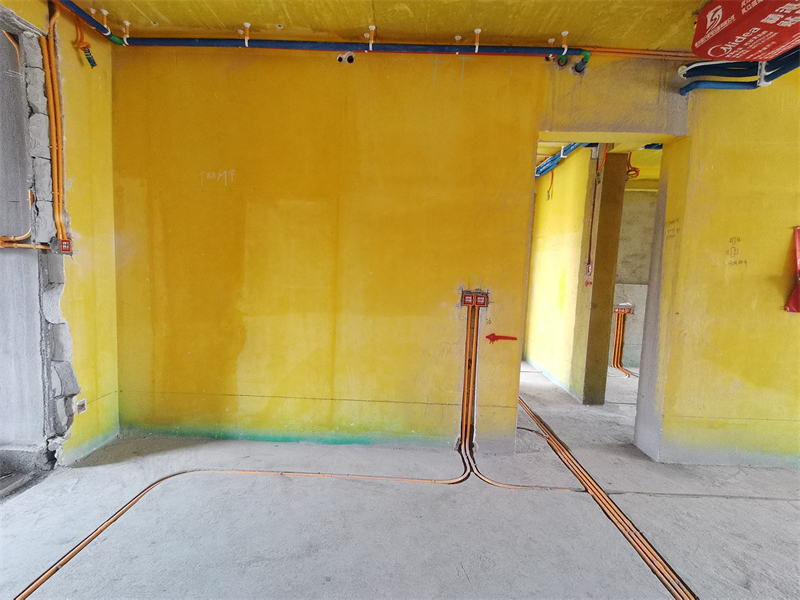

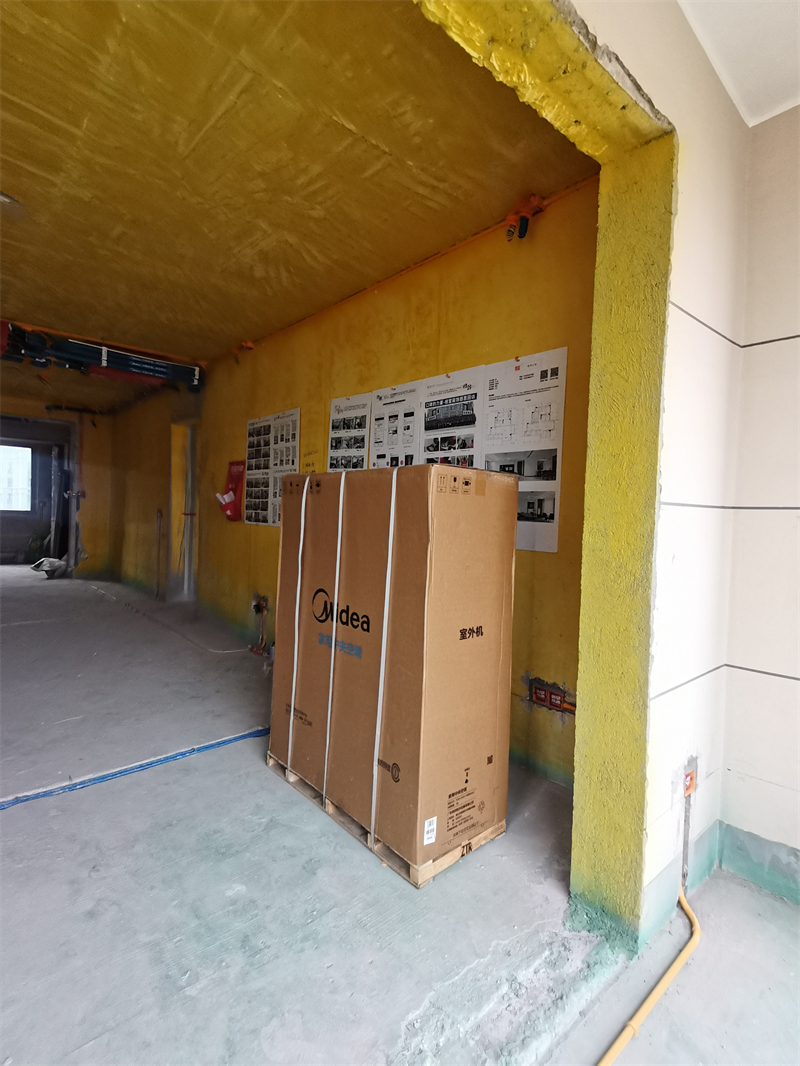

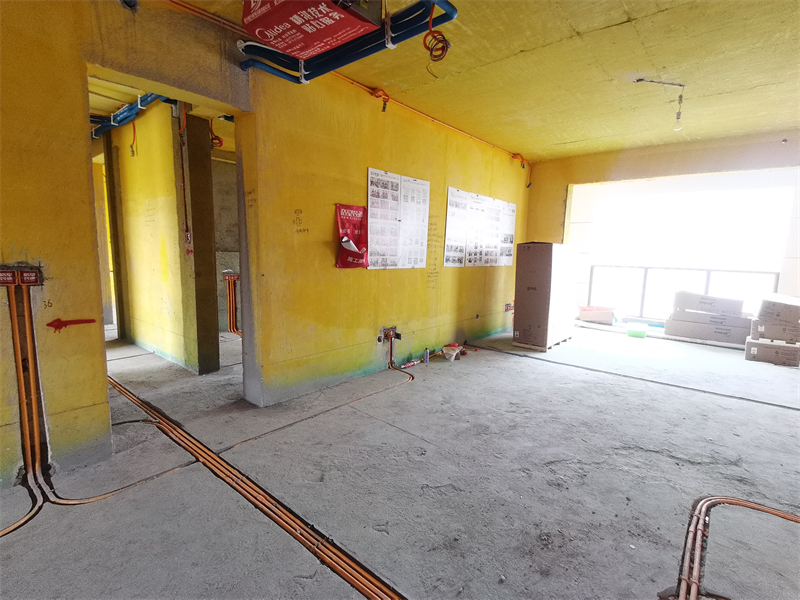

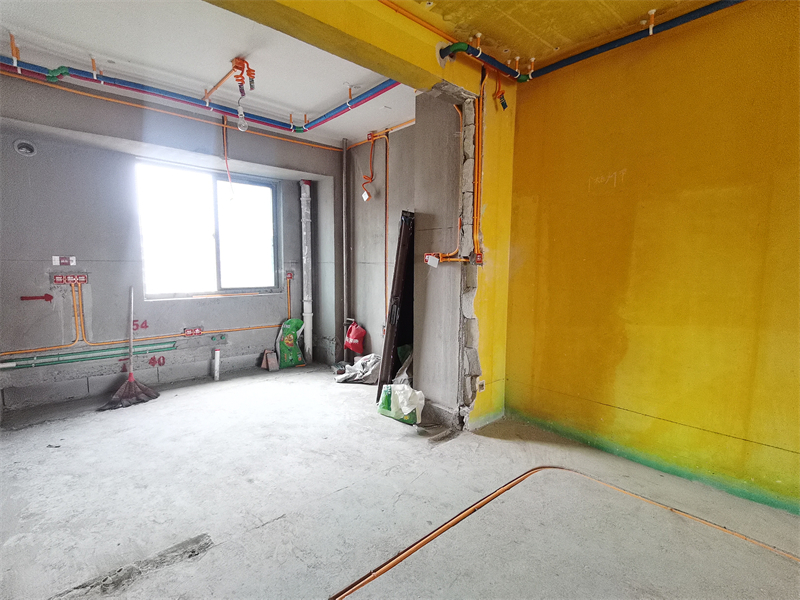

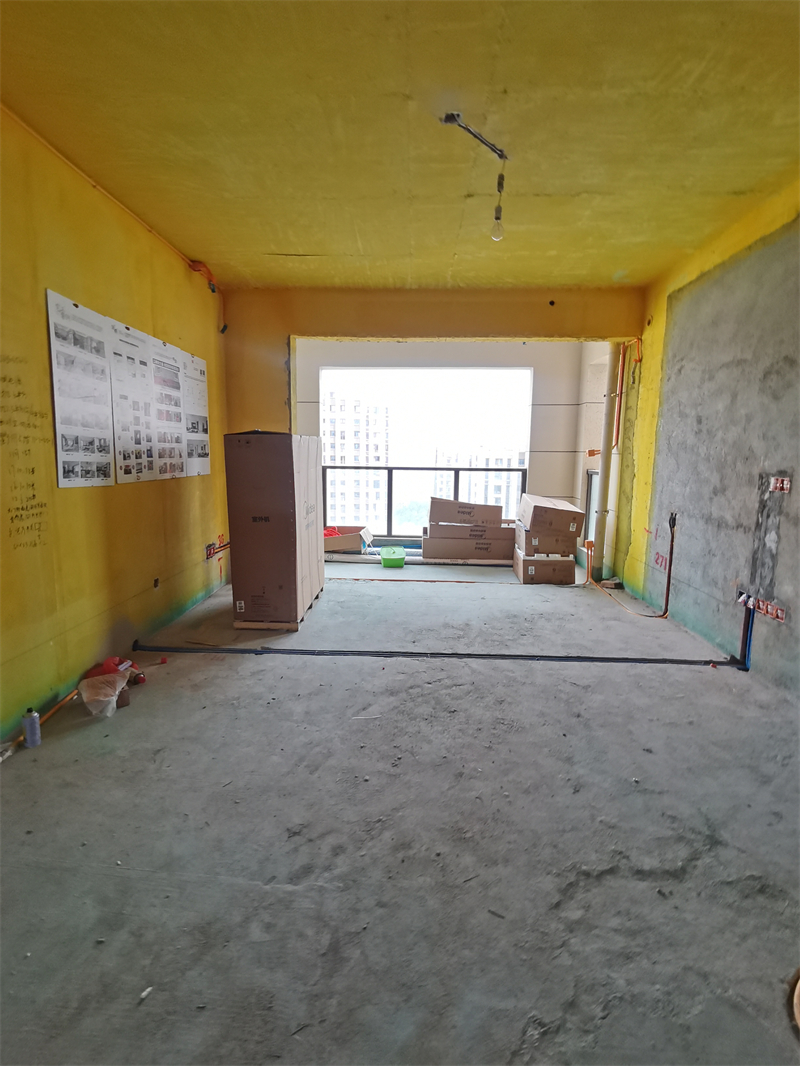

客厅水电验收

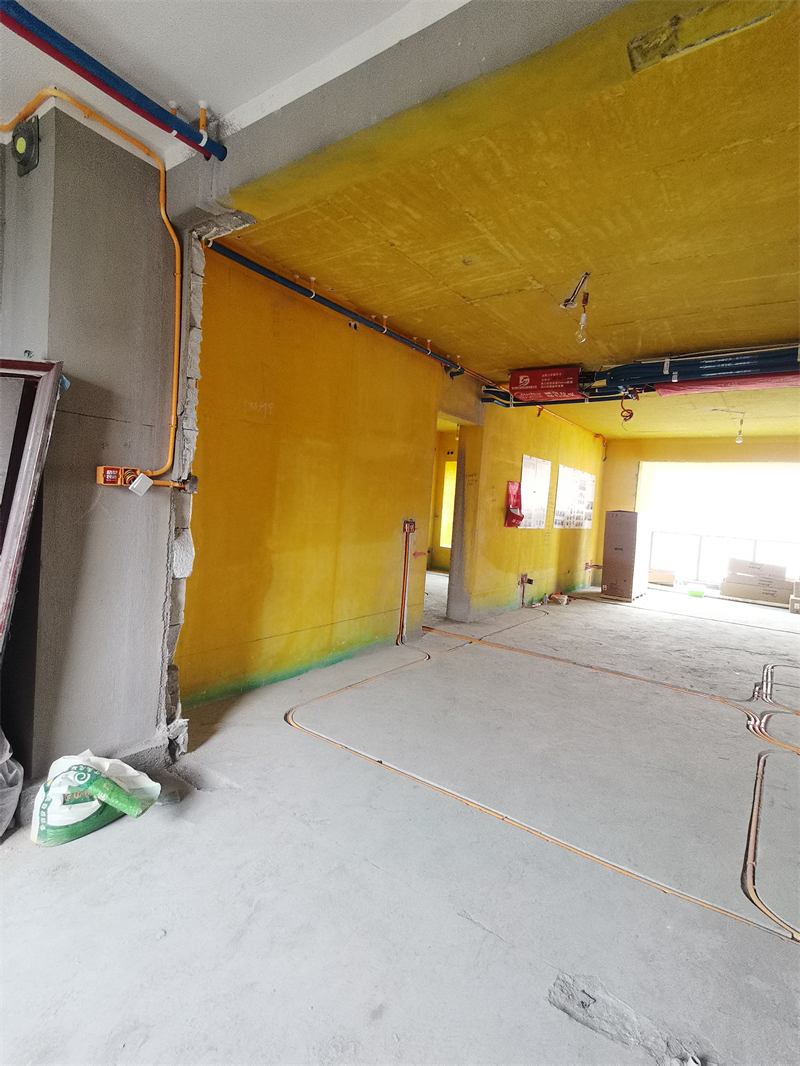

客厅斜对角图

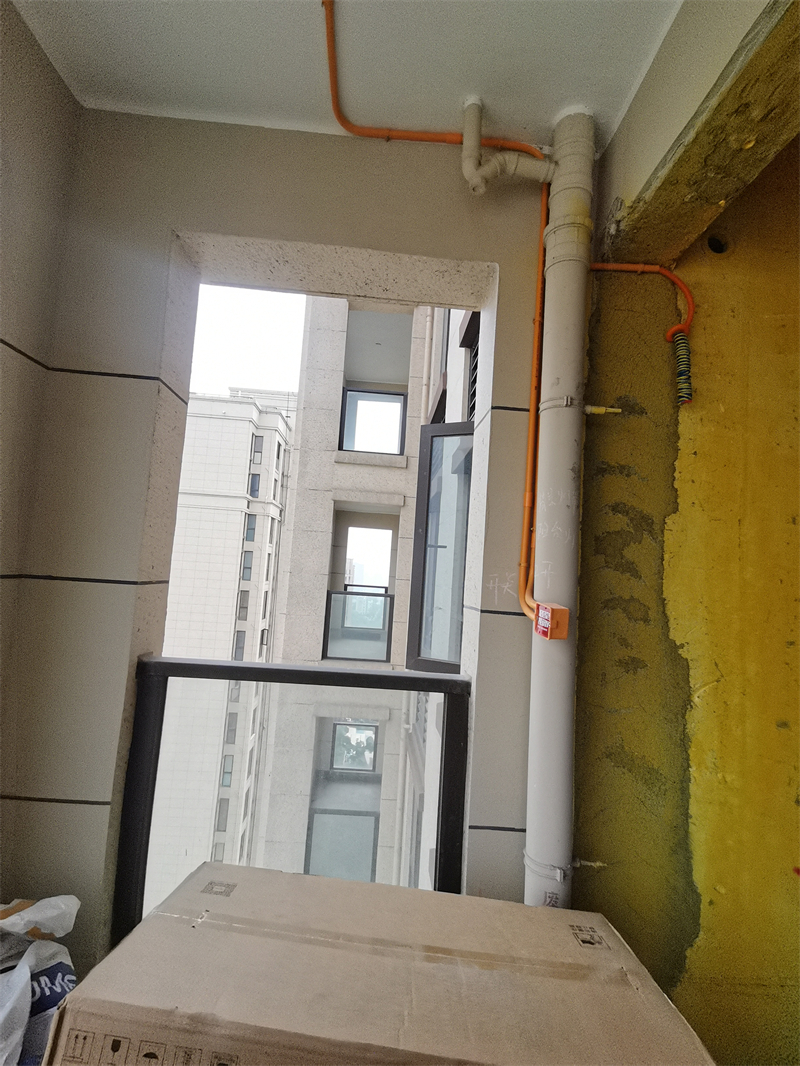

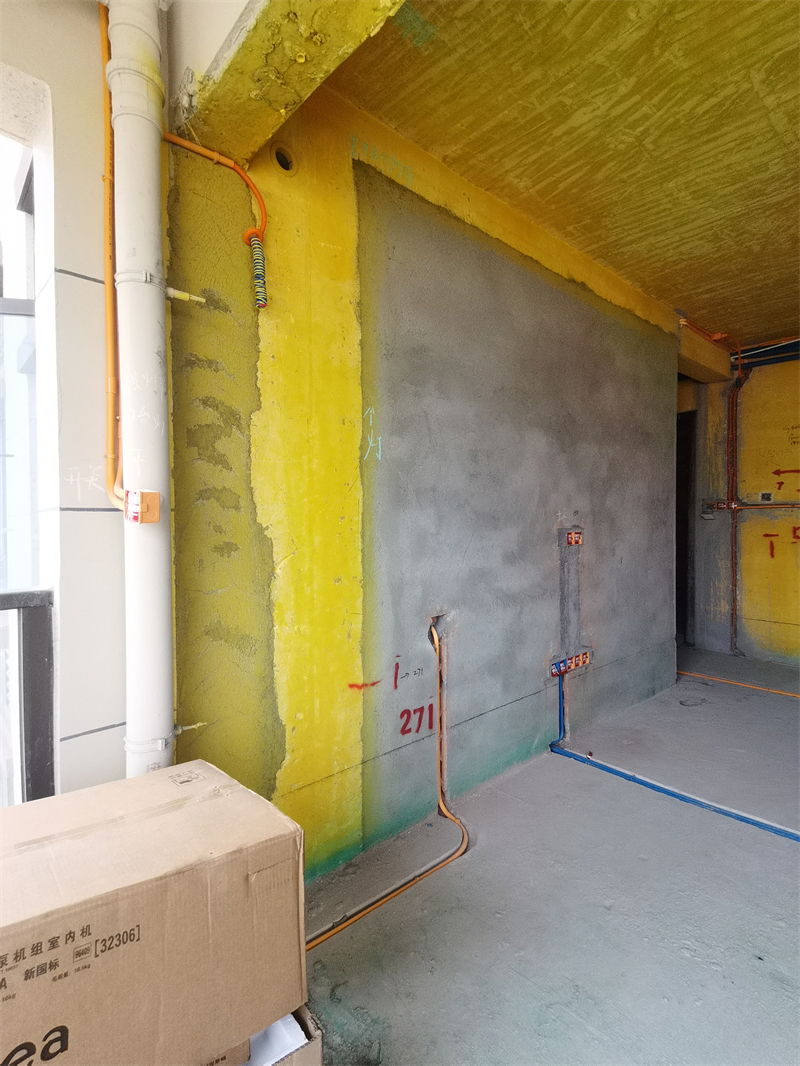

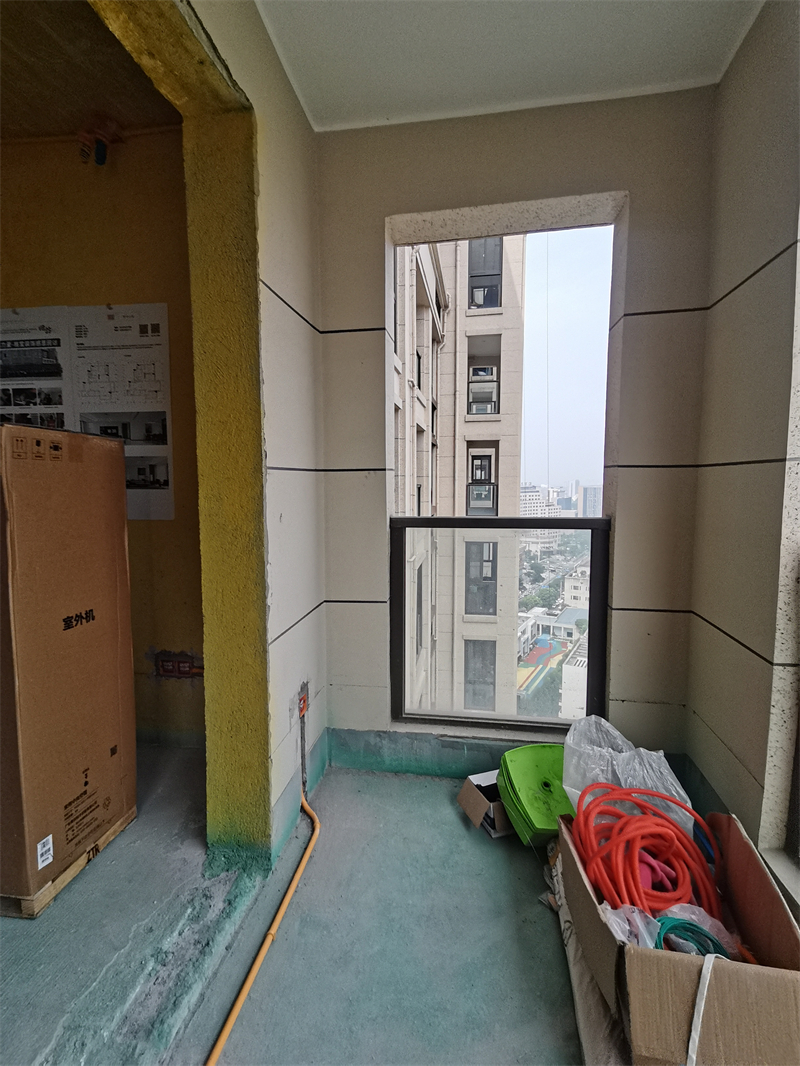

客厅阳台








细节

餐厅水电验收










餐厅斜对角图

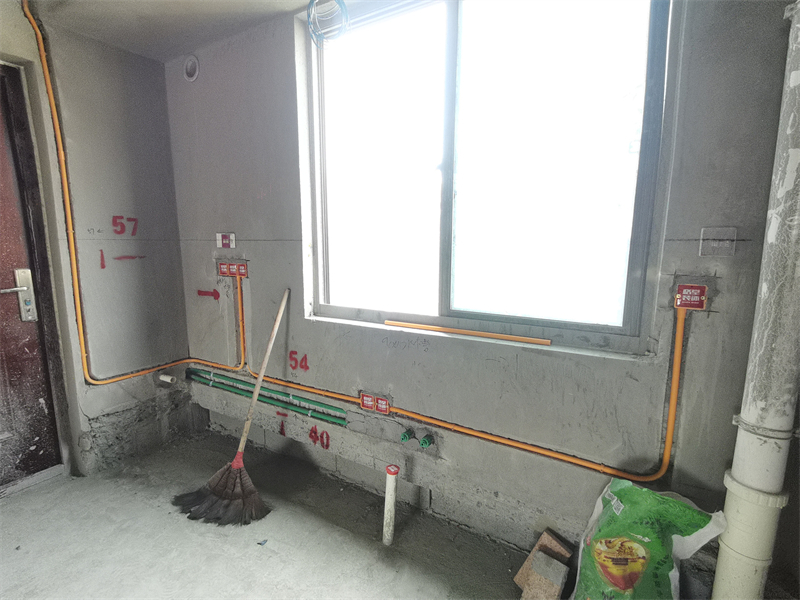

厨房水电验收










厨房斜对角图
