江澜桂语 17-116m2现代风格--一束

发表于 2023-7-1 09:37:45

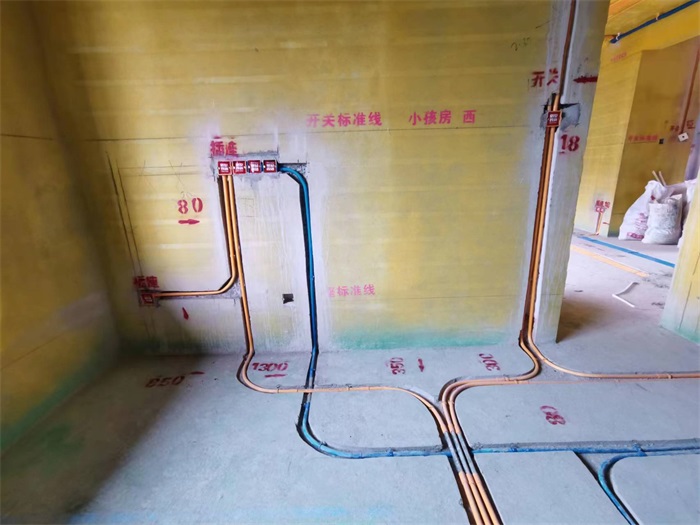

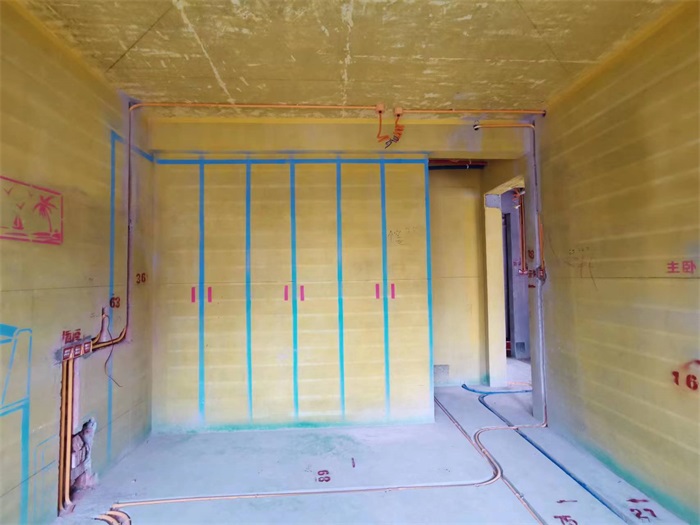

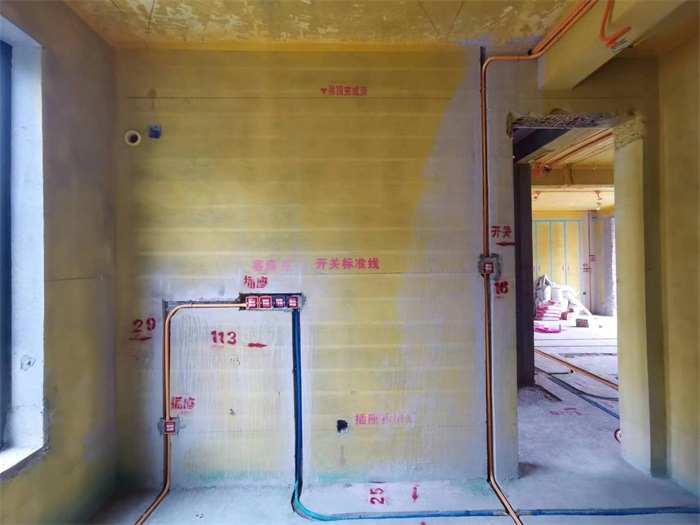

客房水电布局

发表于 2023-7-1 09:40:14

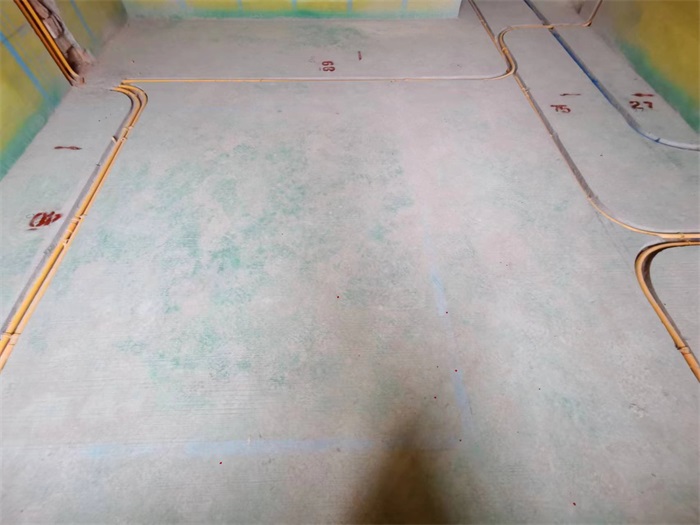

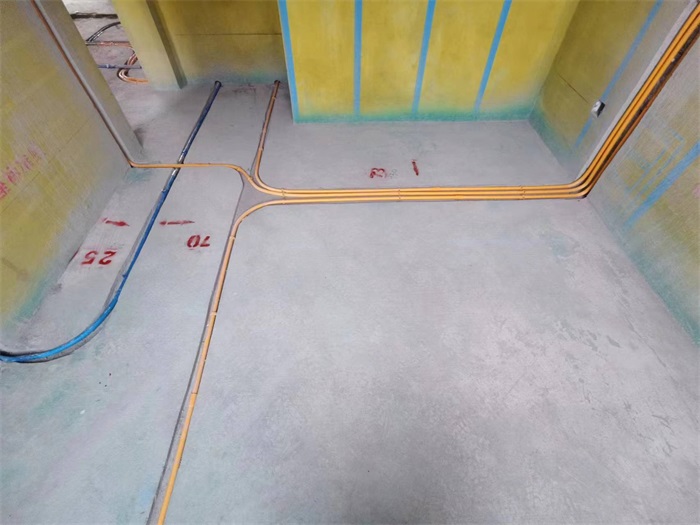

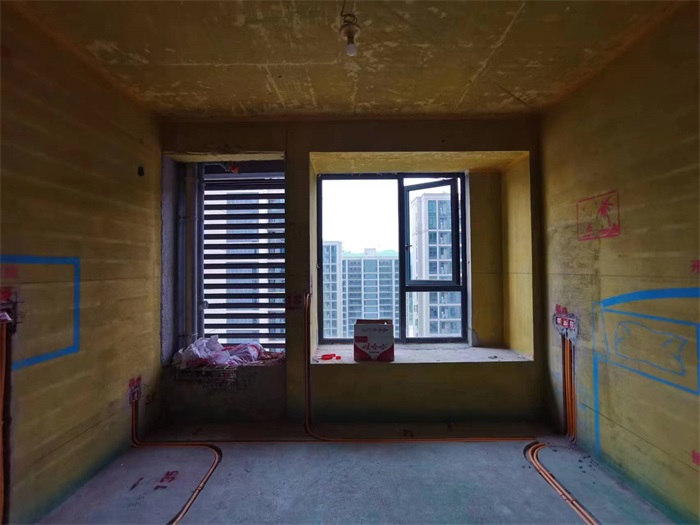

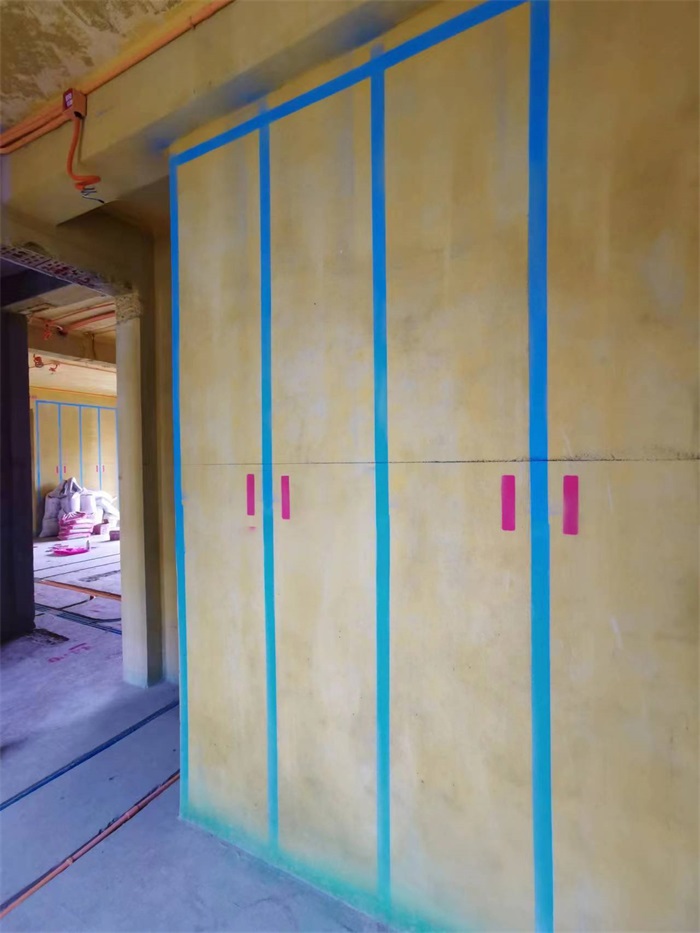

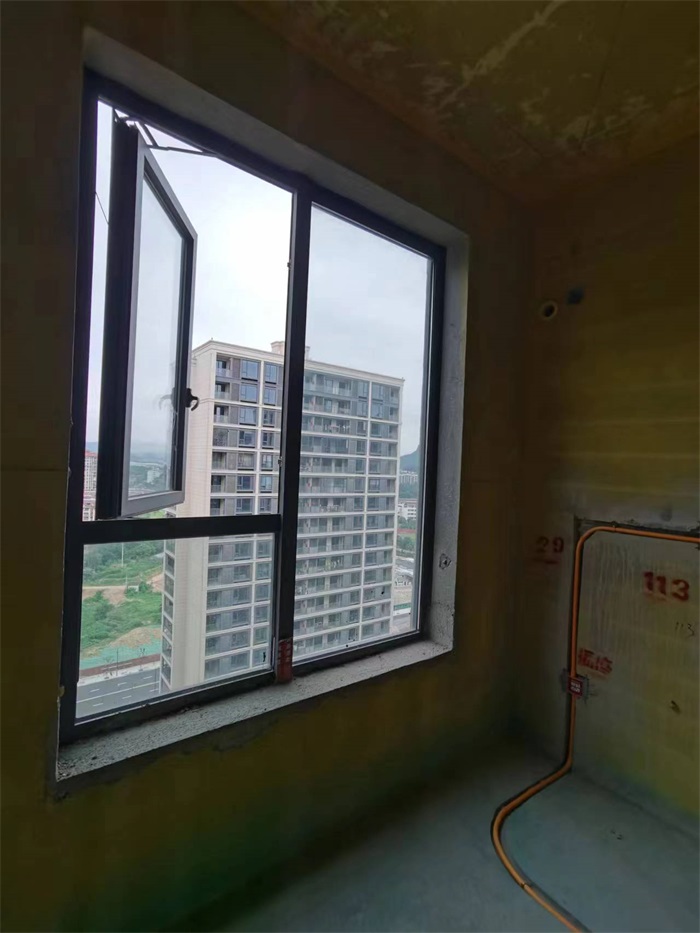

客房对角

发表于 2023-7-1 09:43:17

本帖最后由格堂红叶于 2023-7-1 09:51 编辑

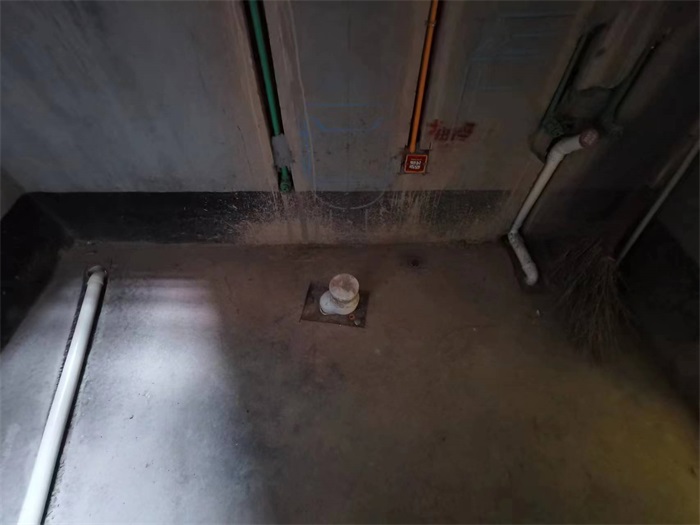

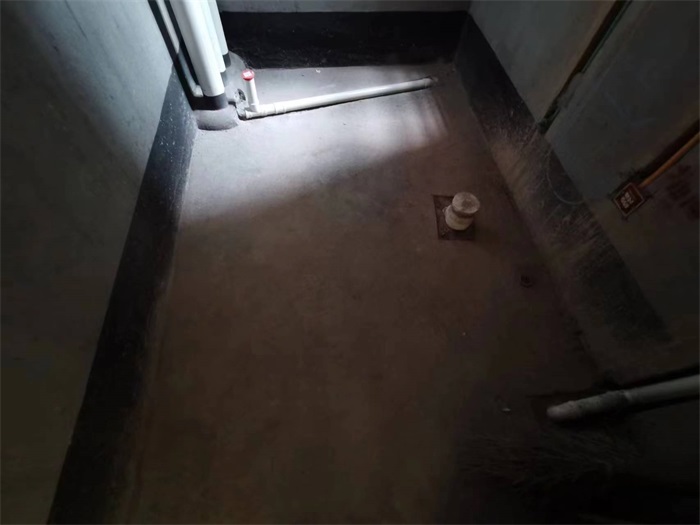

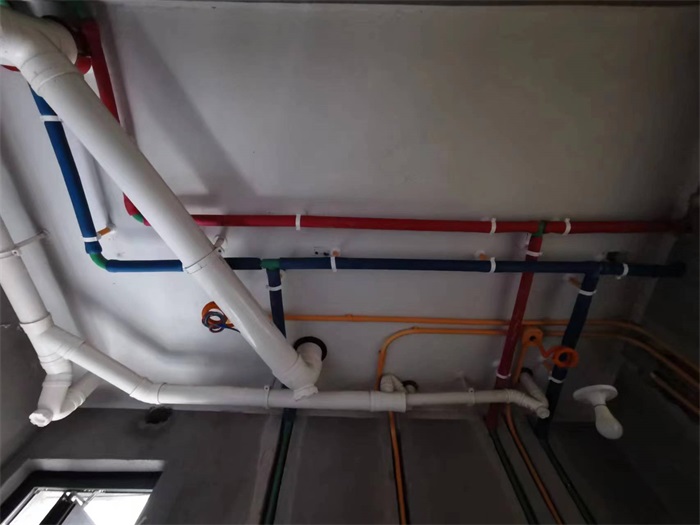

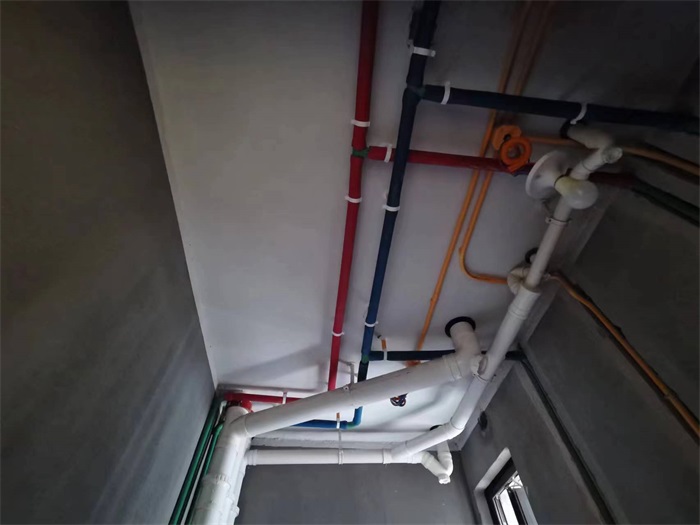

内卫水电布局

发表于 2023-7-1 09:47:59

本帖最后由格堂红叶于 2023-7-1 09:53 编辑

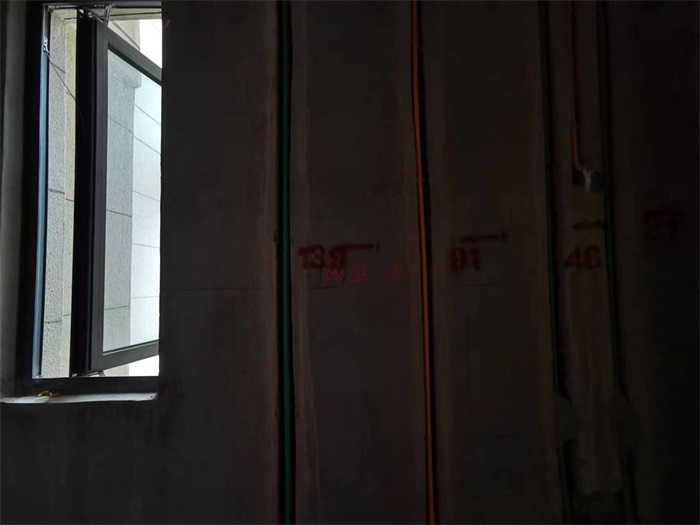

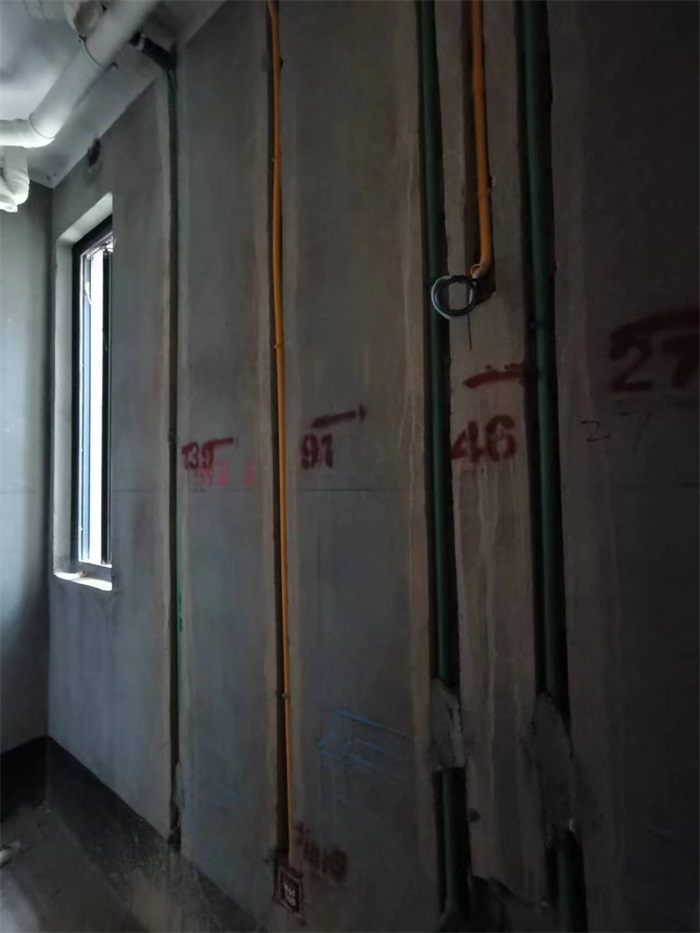

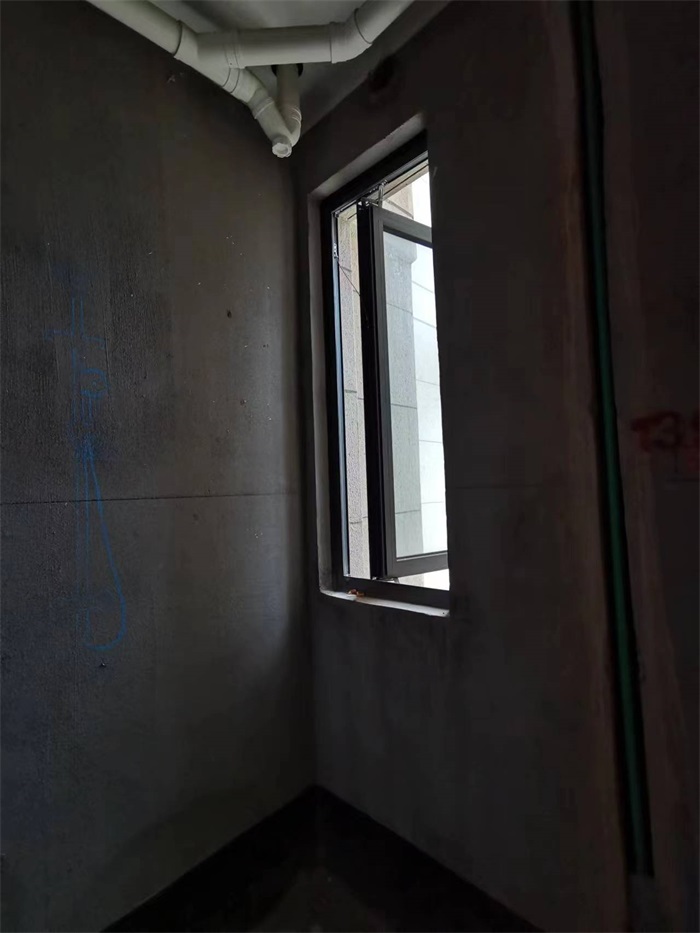

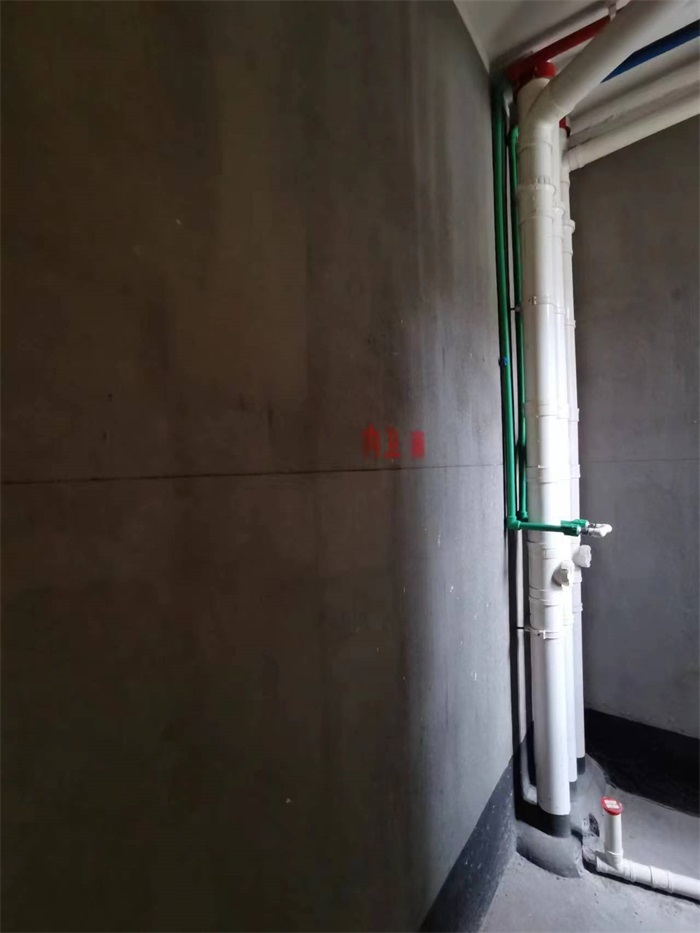

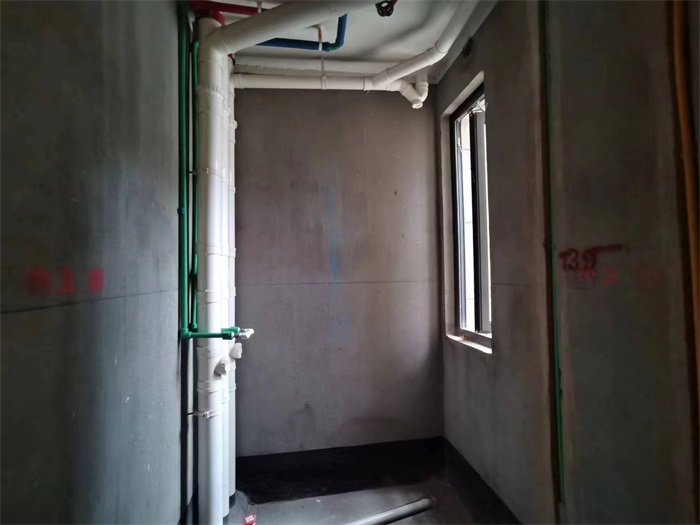

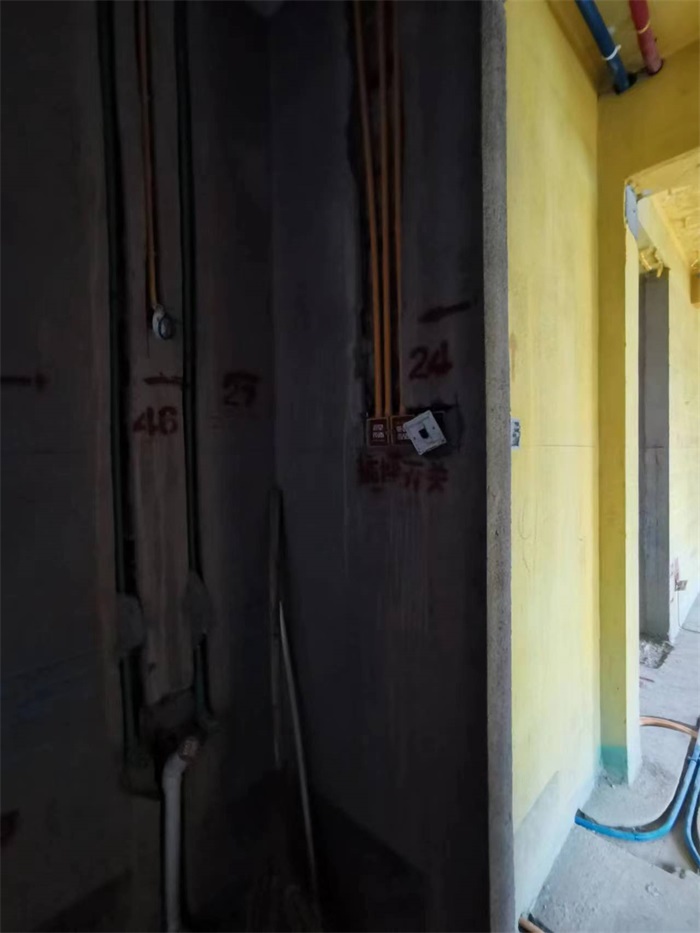

内卫对角

发表于 2023-7-1 09:55:40

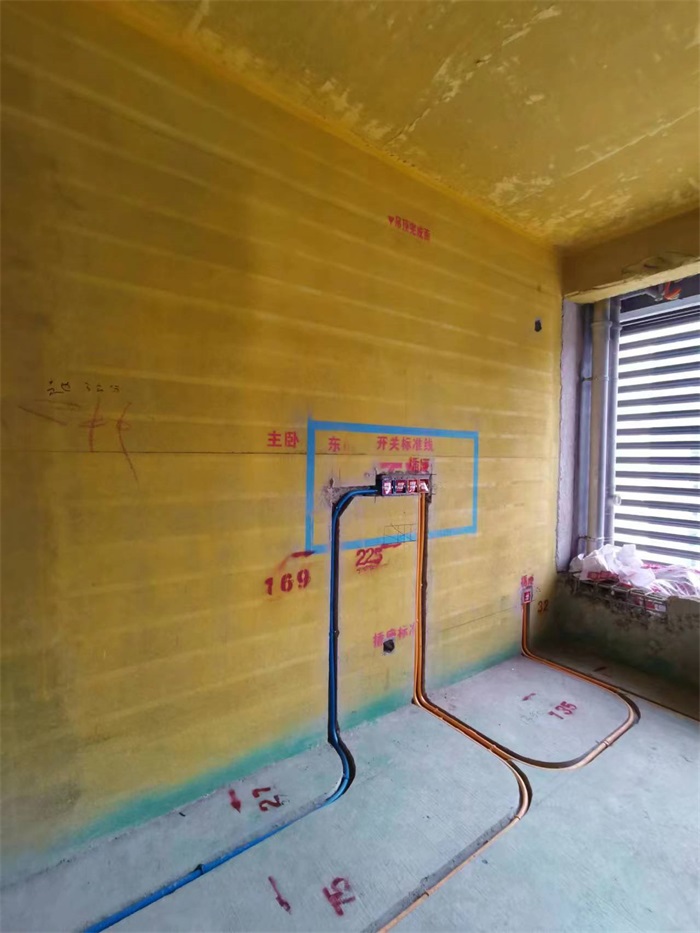

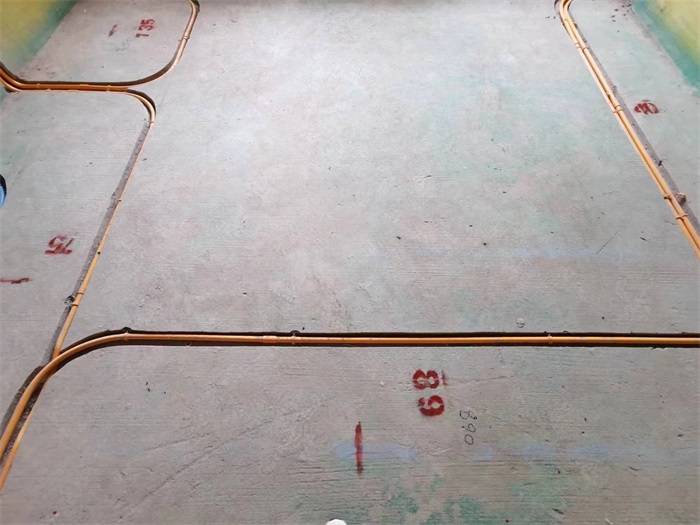

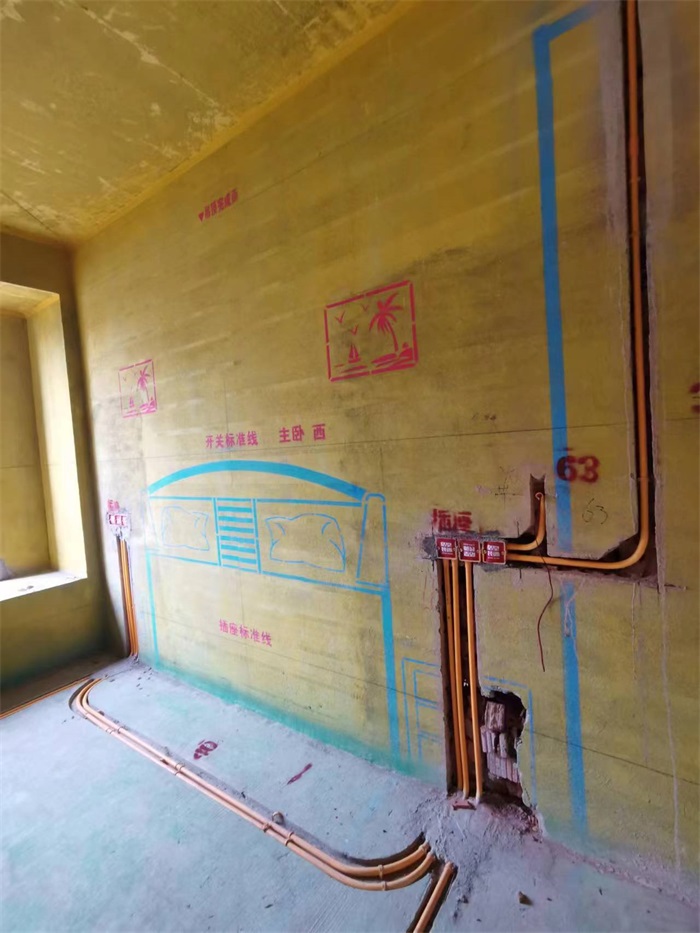

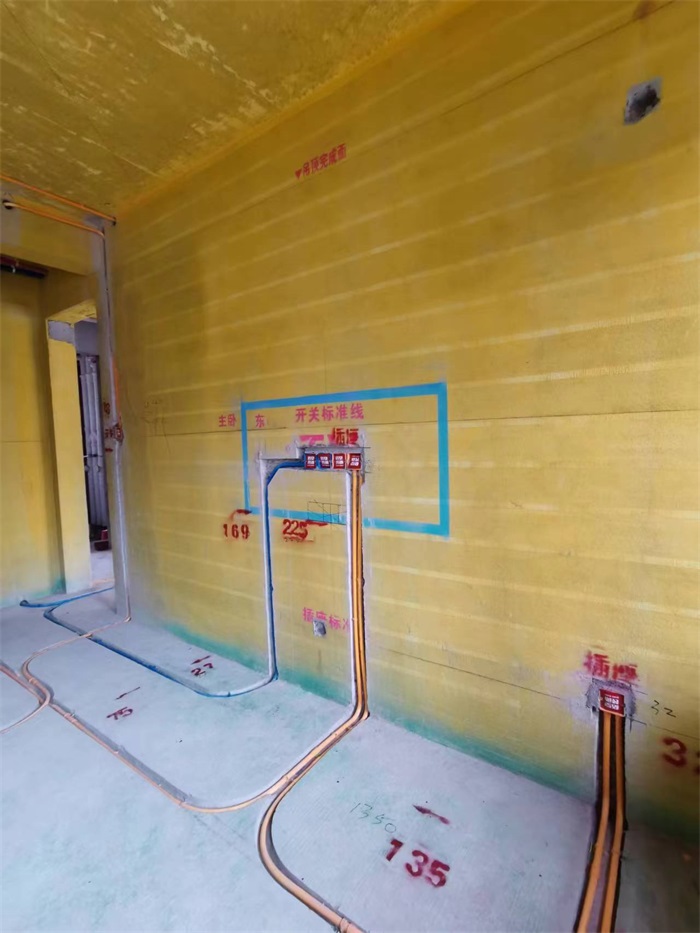

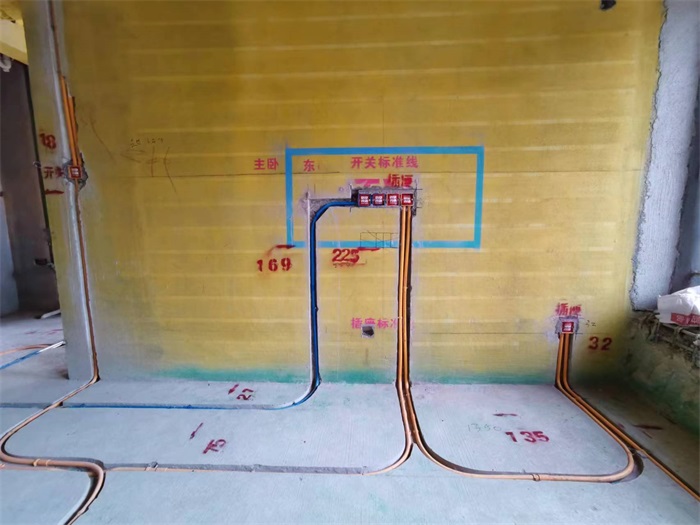

主卧水电布局

发表于 2023-7-1 09:57:37

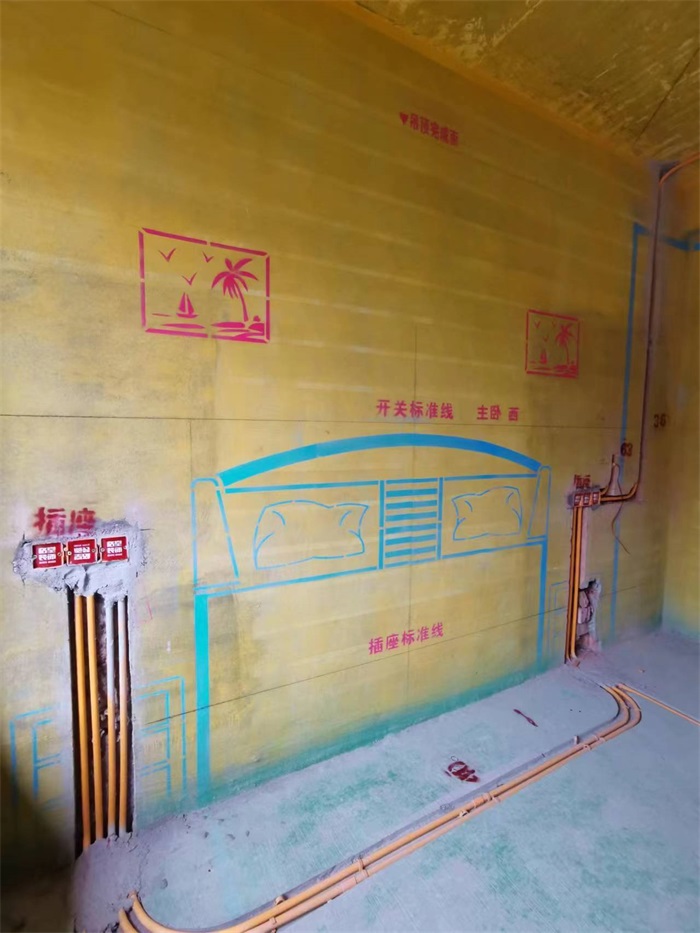

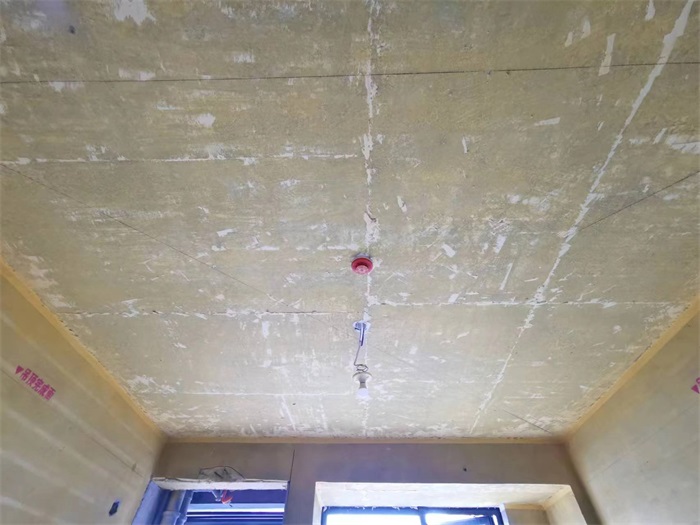

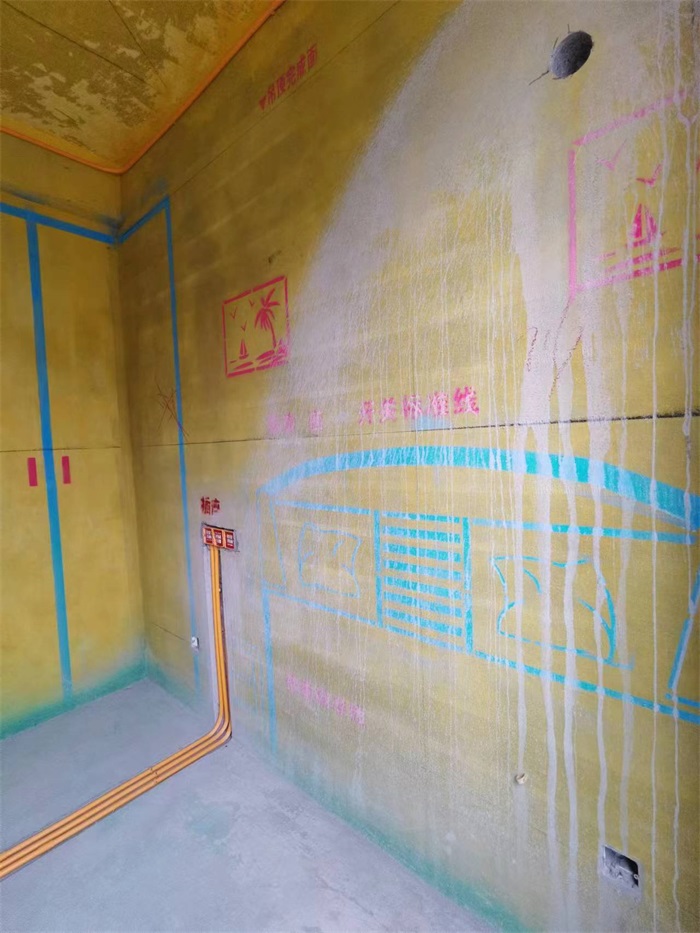

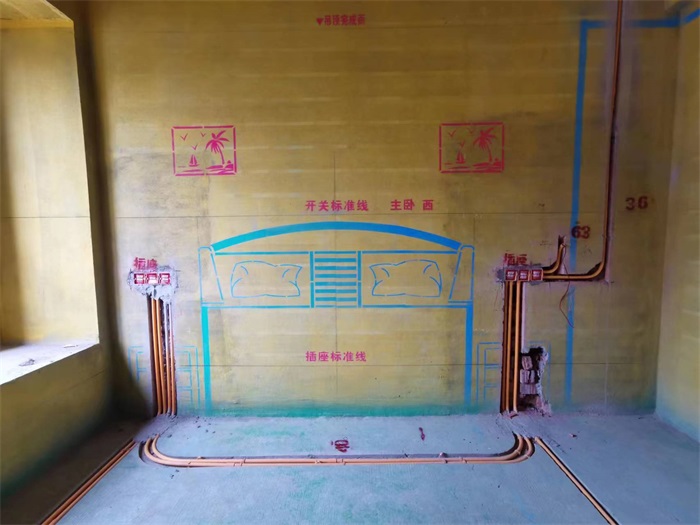

主卧对角

发表于 2023-7-1 10:17:01

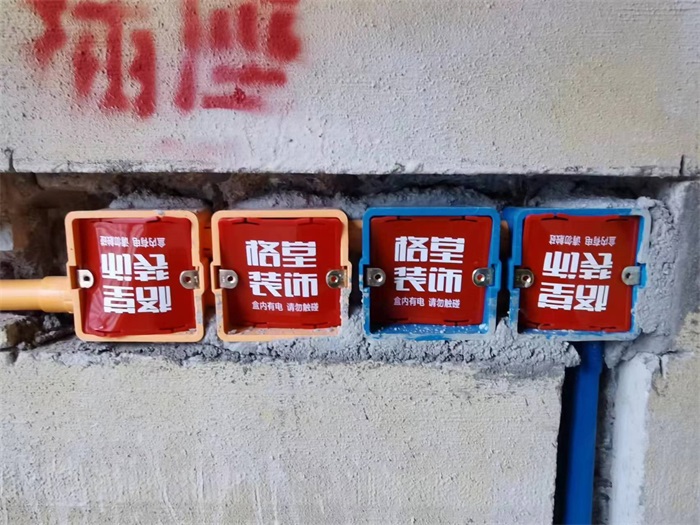

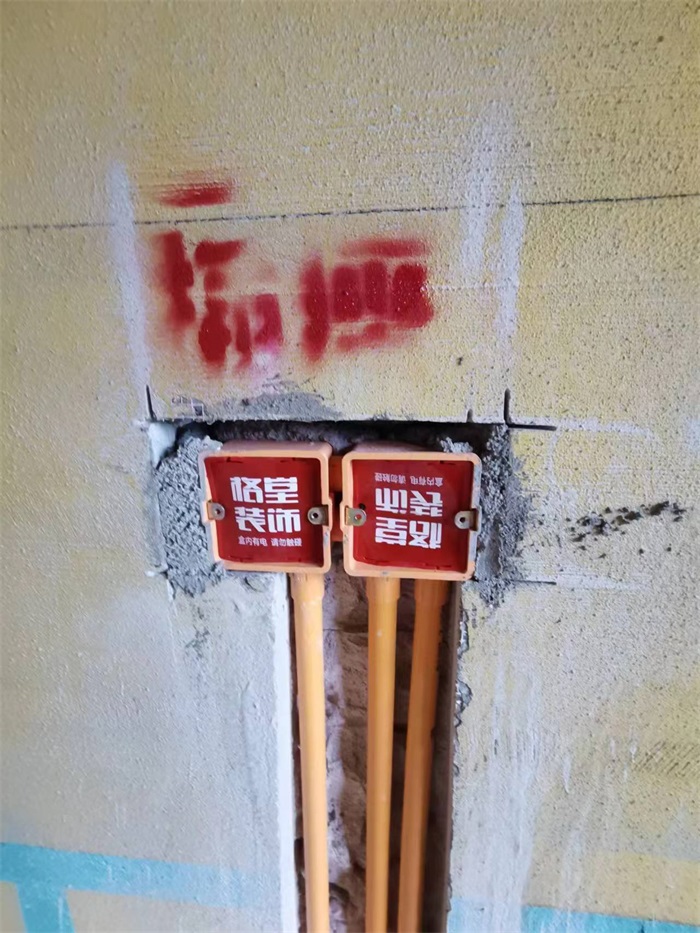

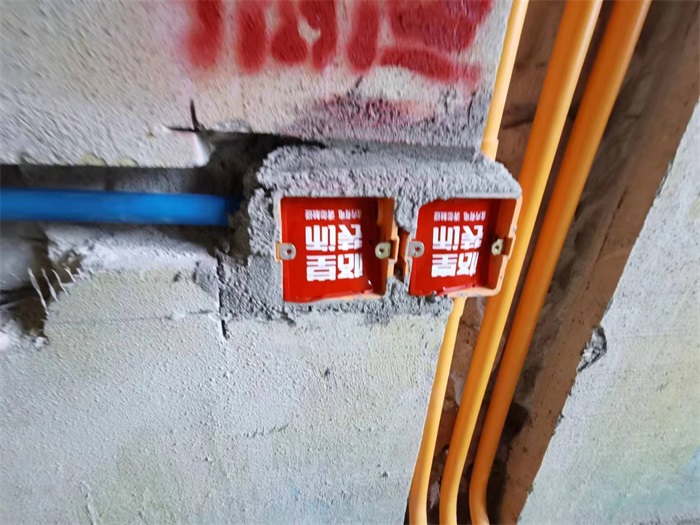

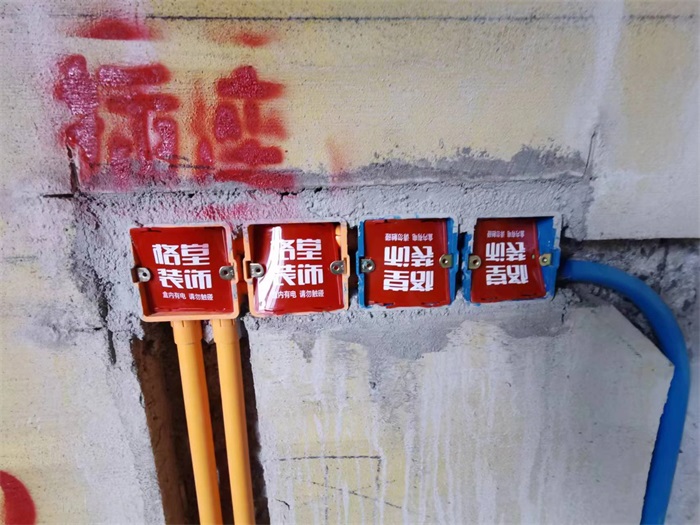

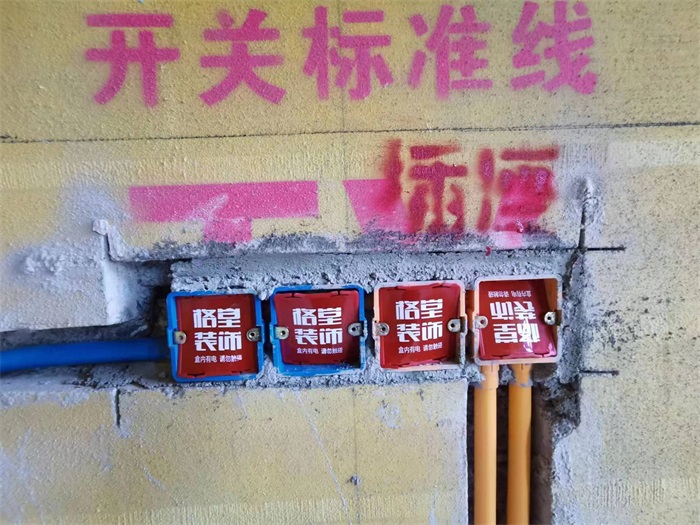

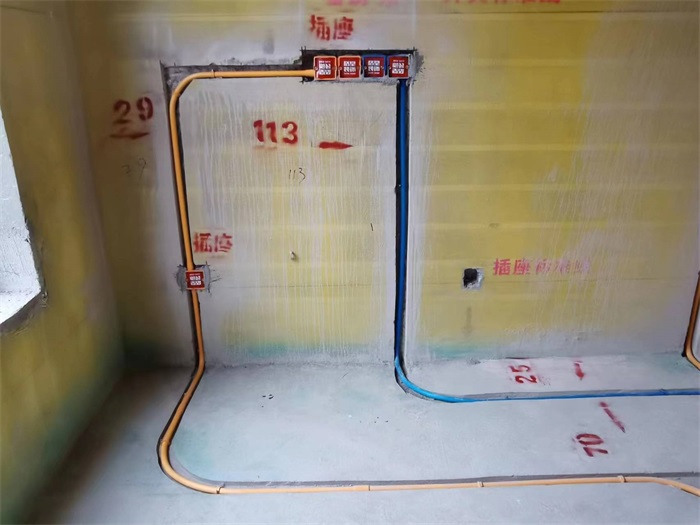

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2023-7-1 10:19:09

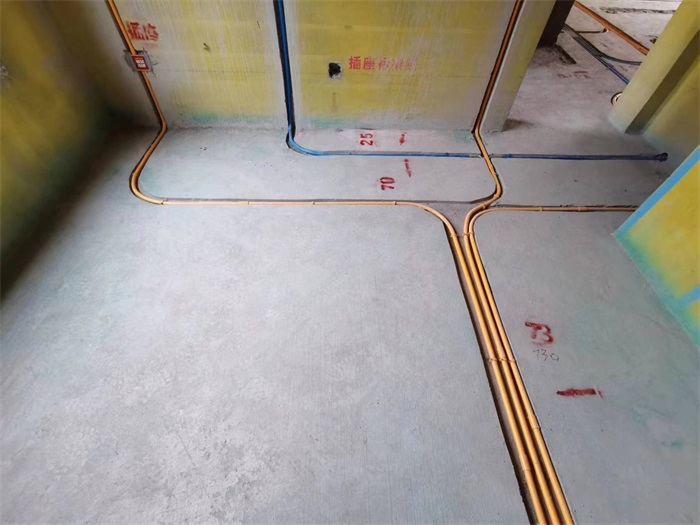

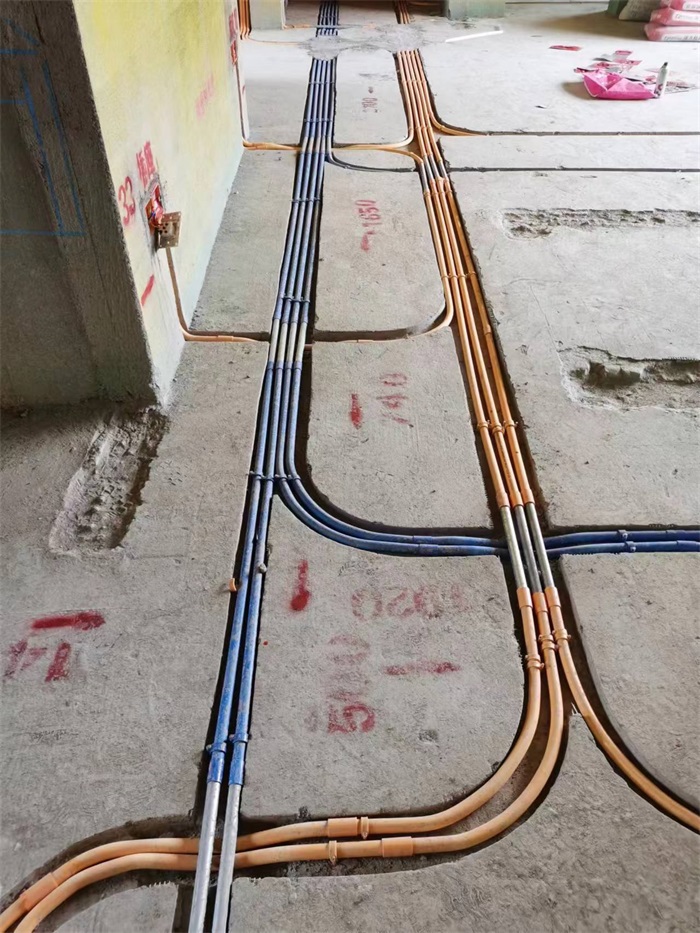

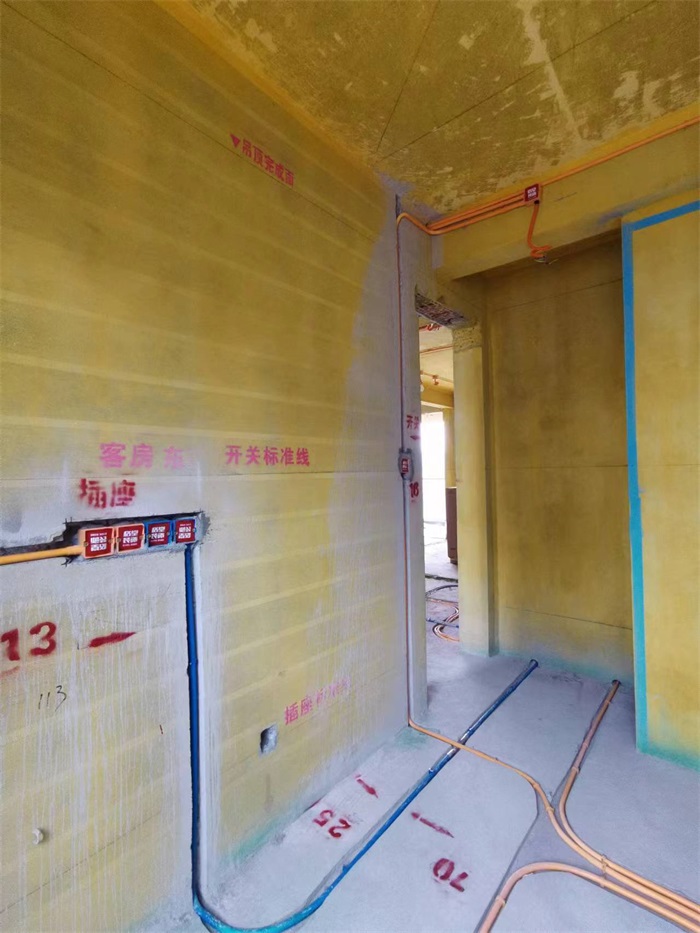

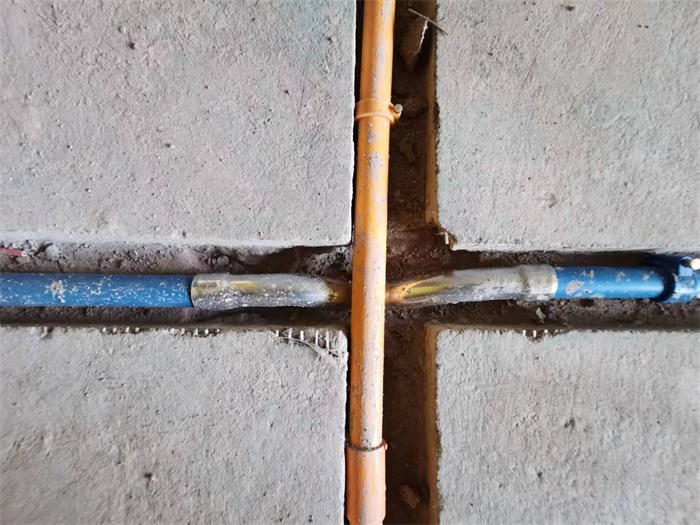

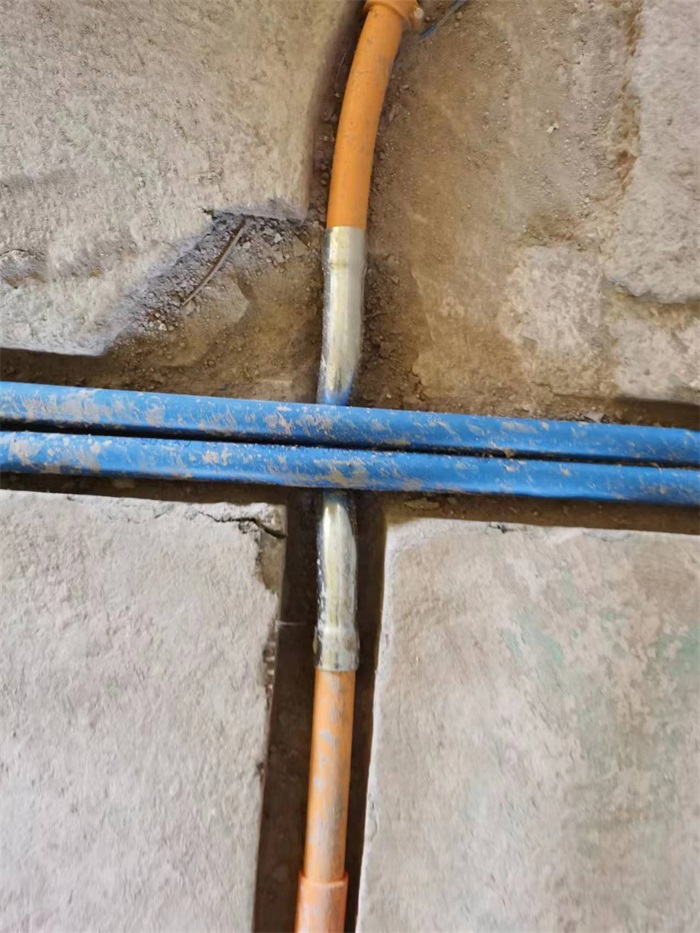

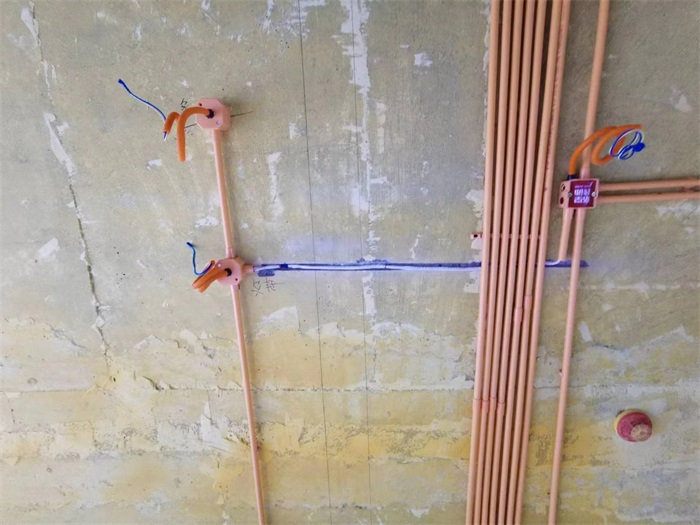

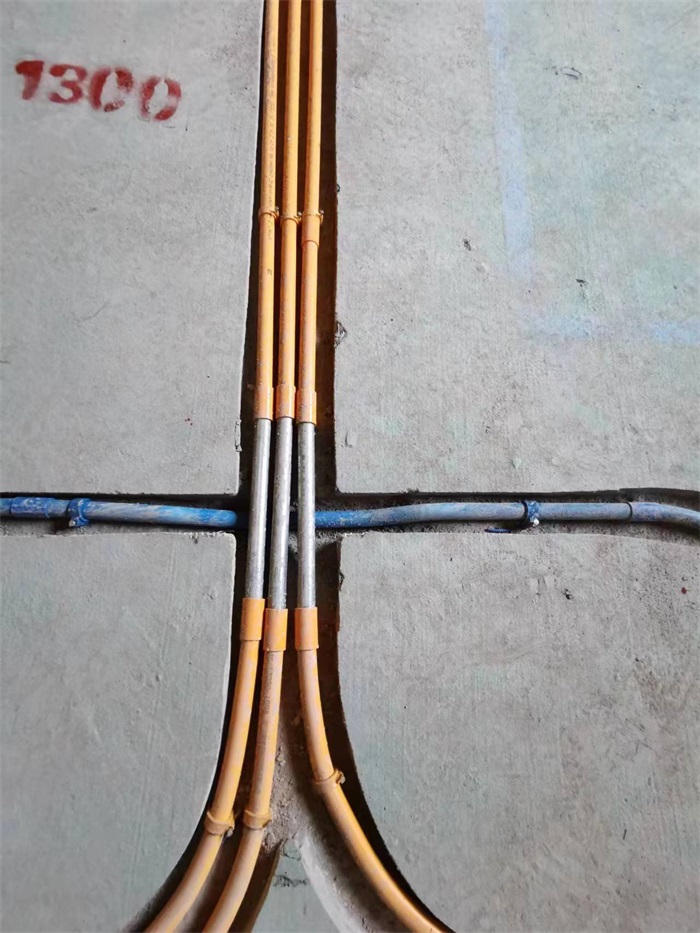

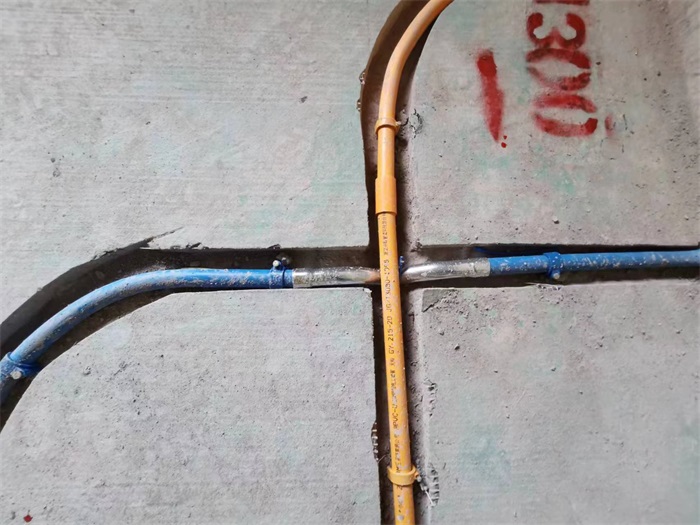

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

发表于 2023-7-1 10:22:54

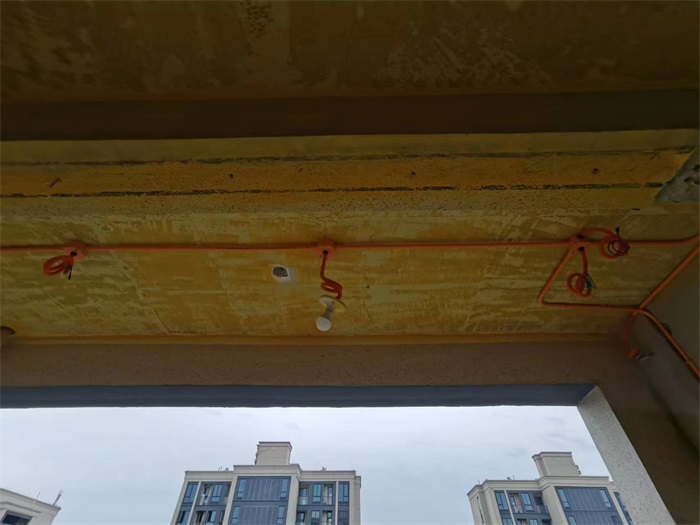

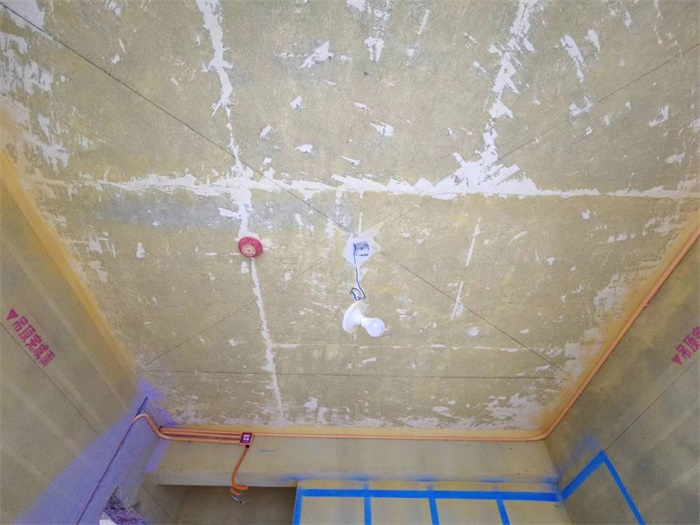

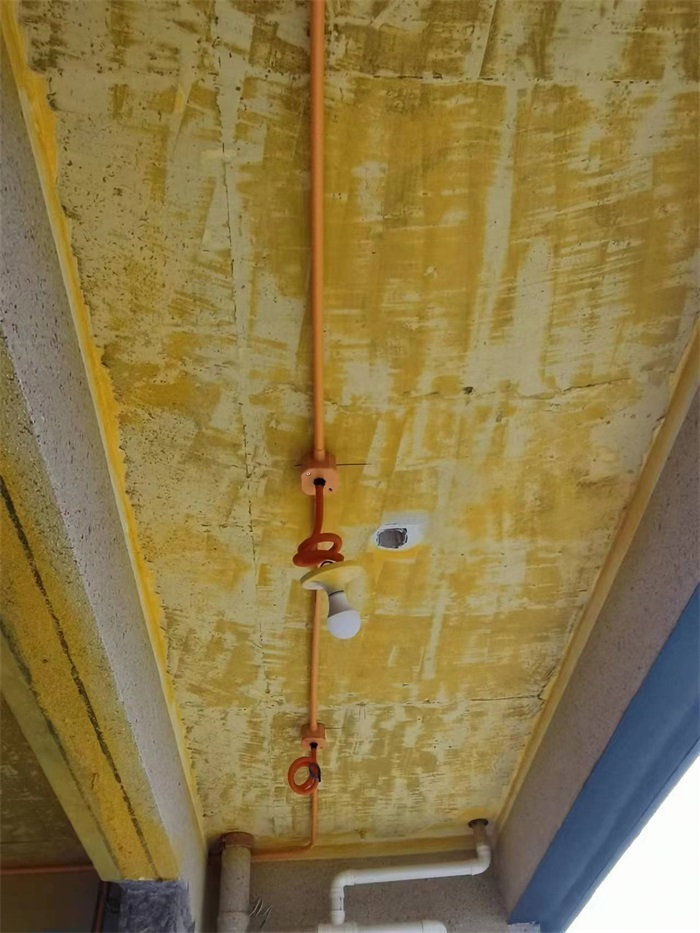

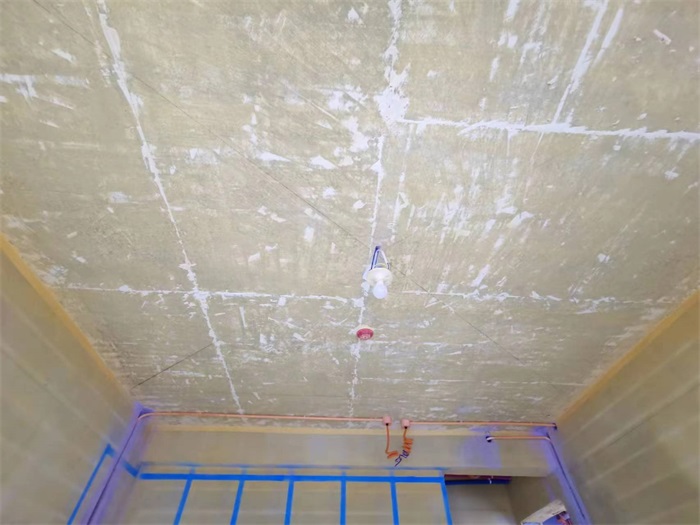

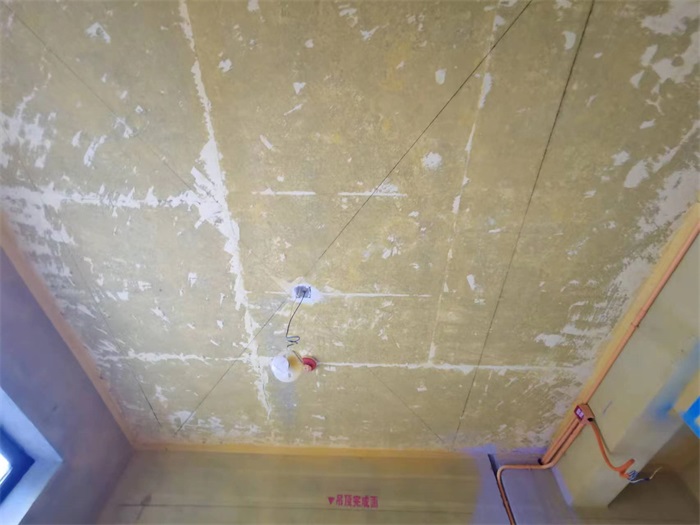

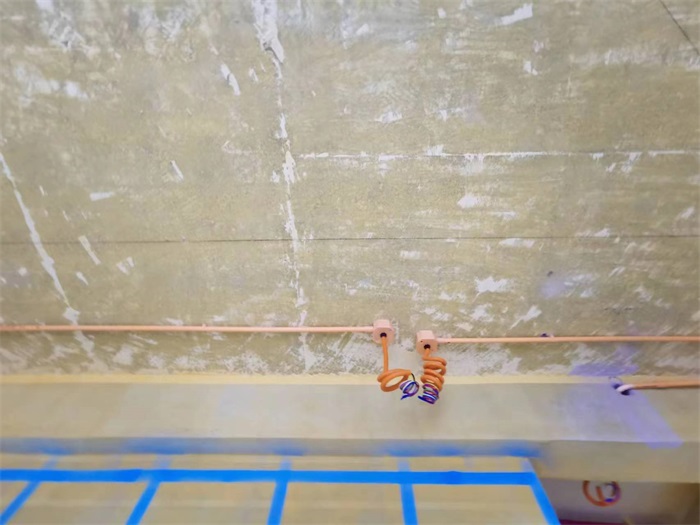

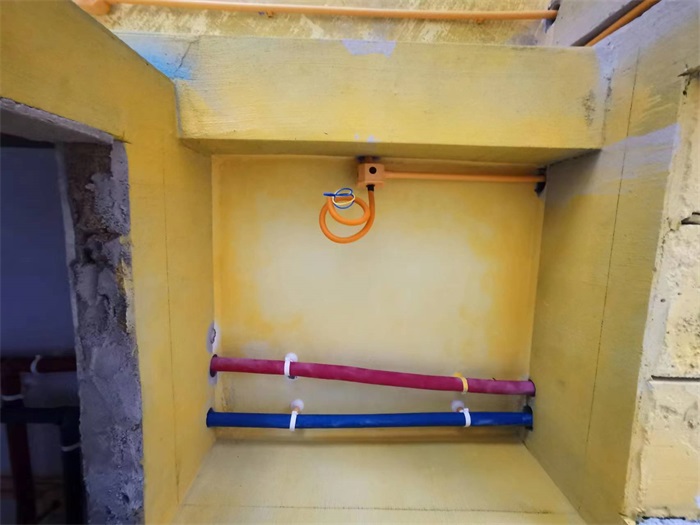

筒灯电线用波纹管保护

发表于 2023-7-1 10:24:47

墙角禁止走管，距墙30公分以上。
