常山半山悦景2-2-8#98㎡现代原木——时光清浅、至味清欢

发表于 2023-6-4 11:24:55

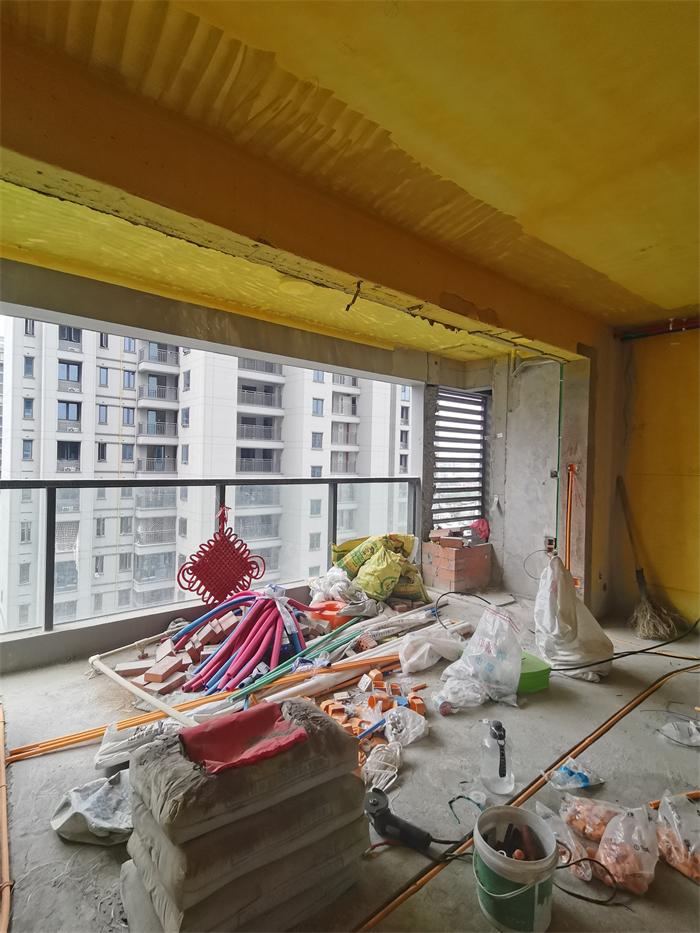

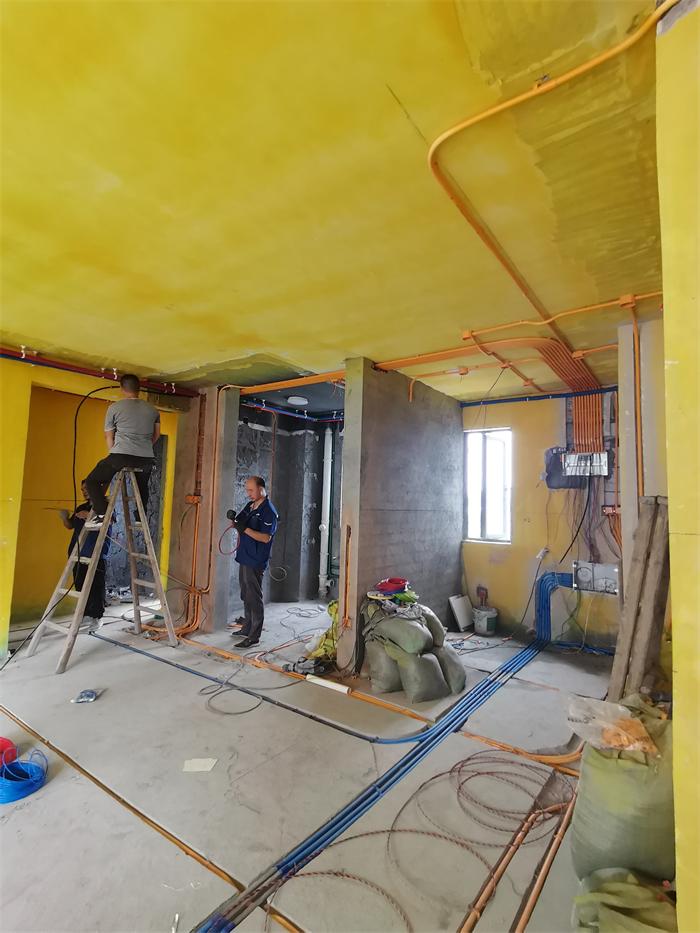

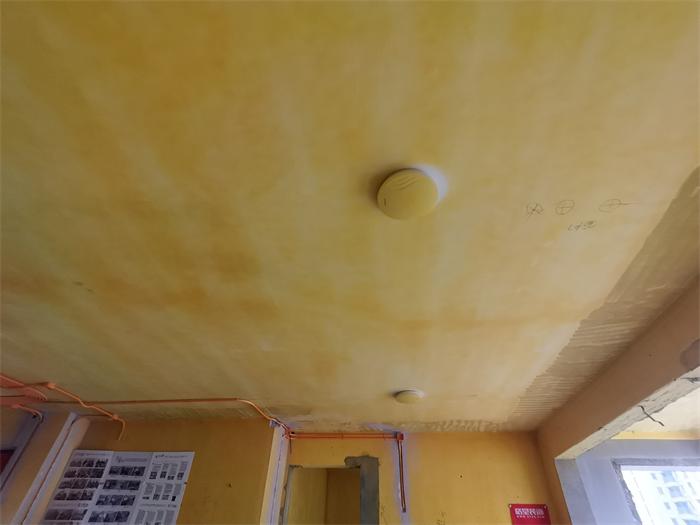

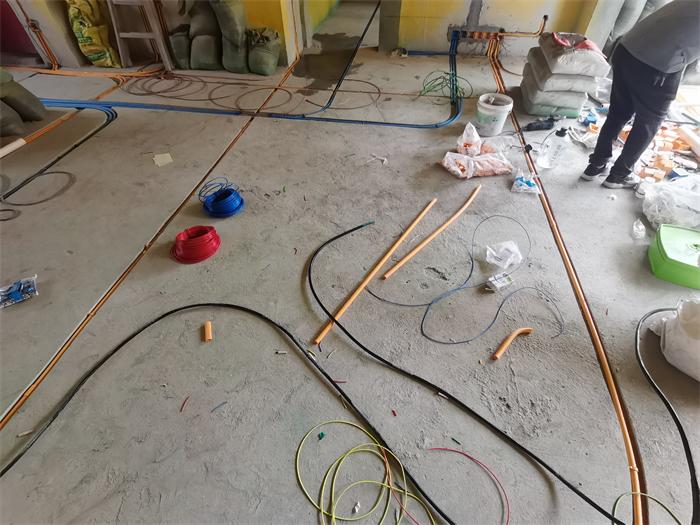

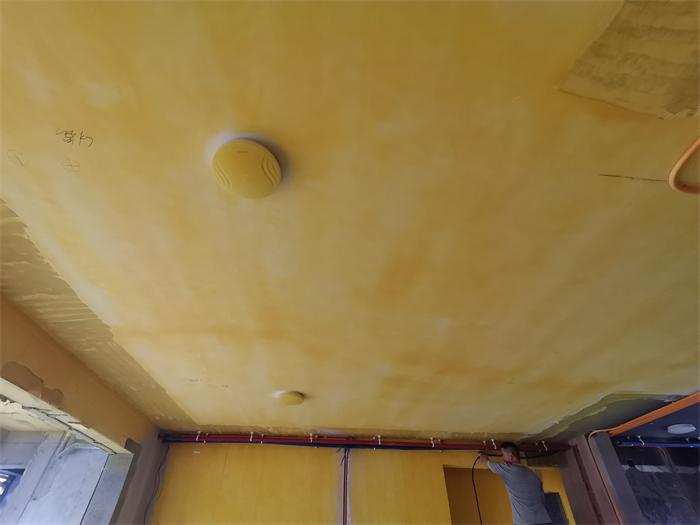

客餐厅，水电工艺，暗盒预埋线管布置施工完成，穿线施工中

发表于 2023-6-4 11:25:45

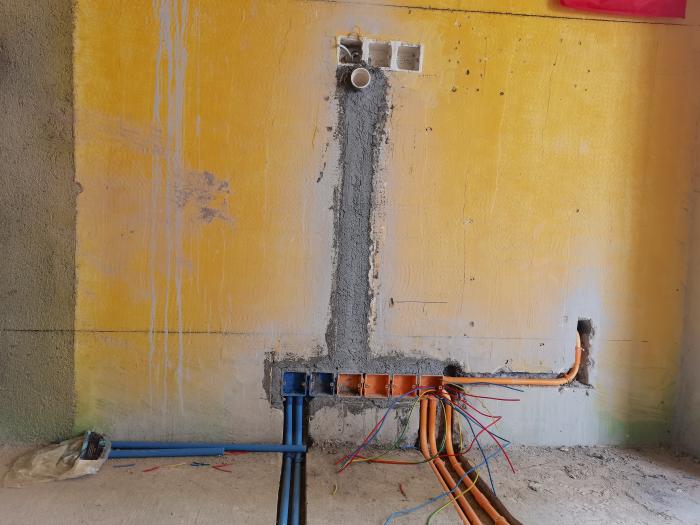

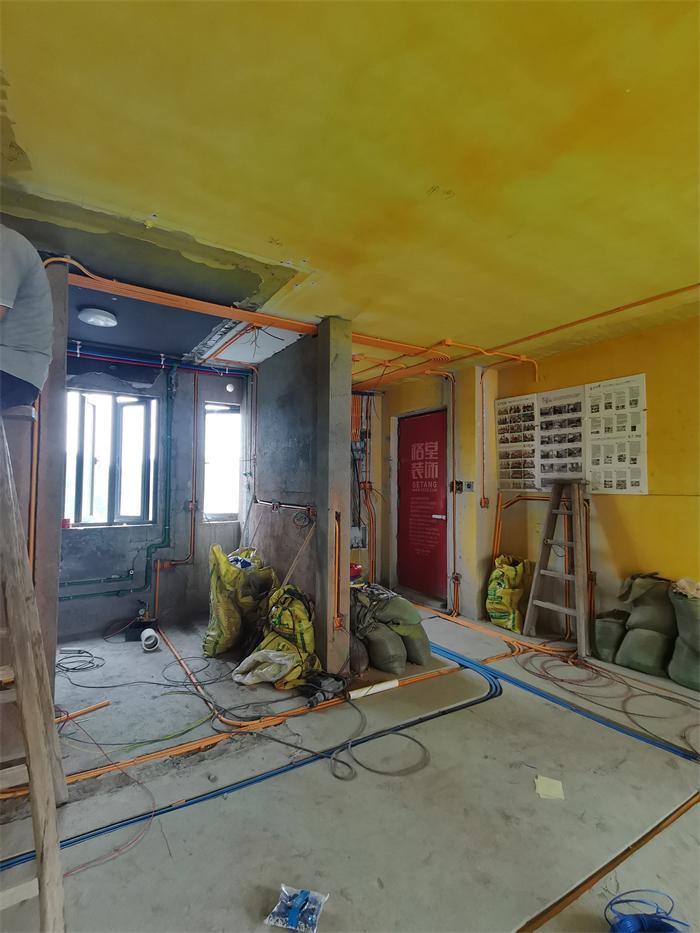

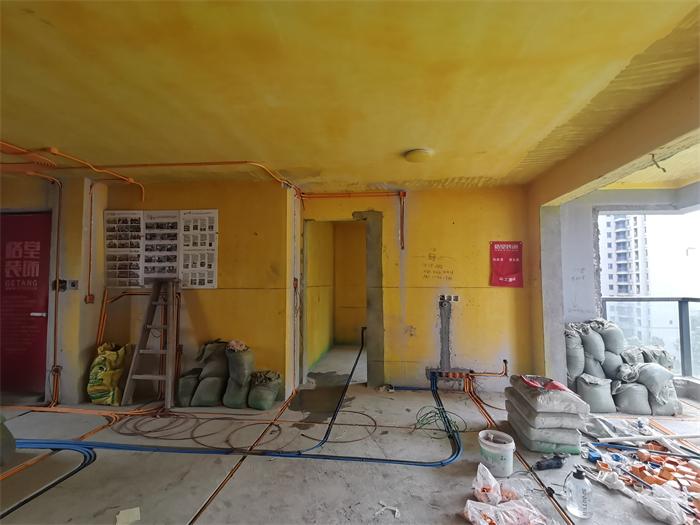

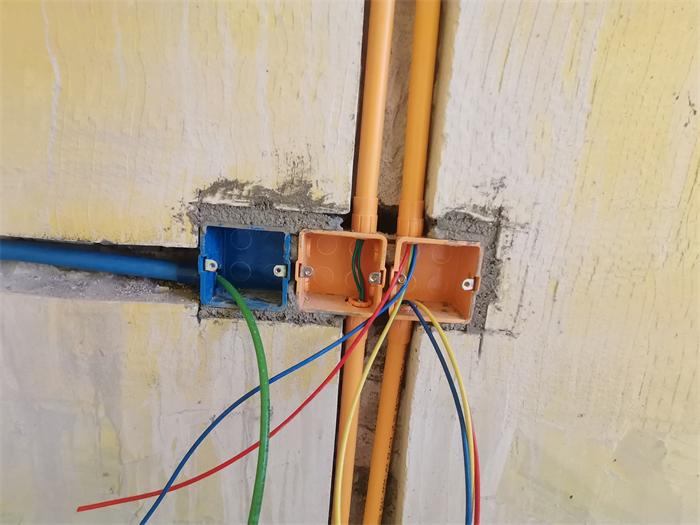

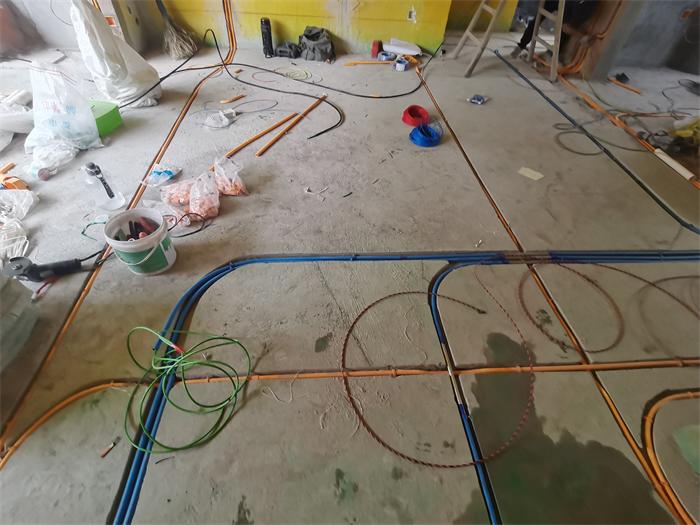

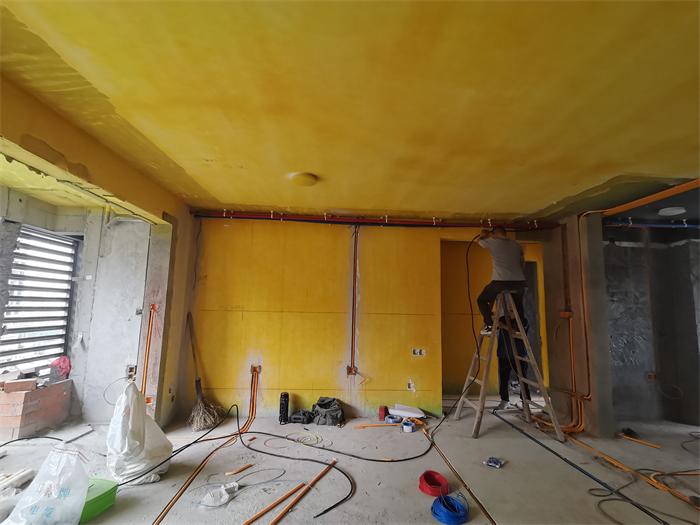

客餐厅，对角。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护

发表于 2023-6-4 11:28:23

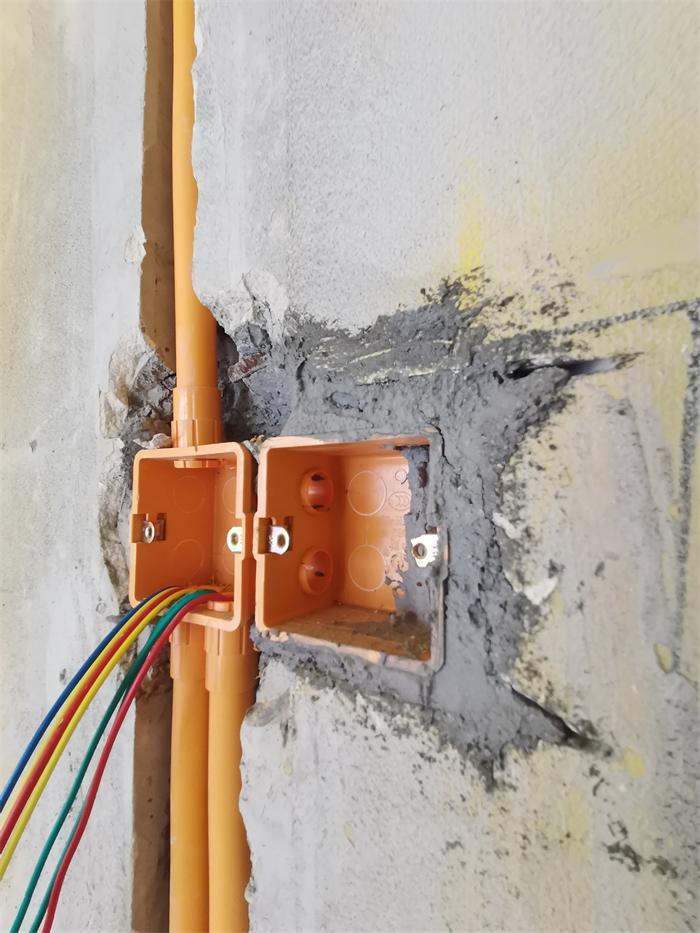

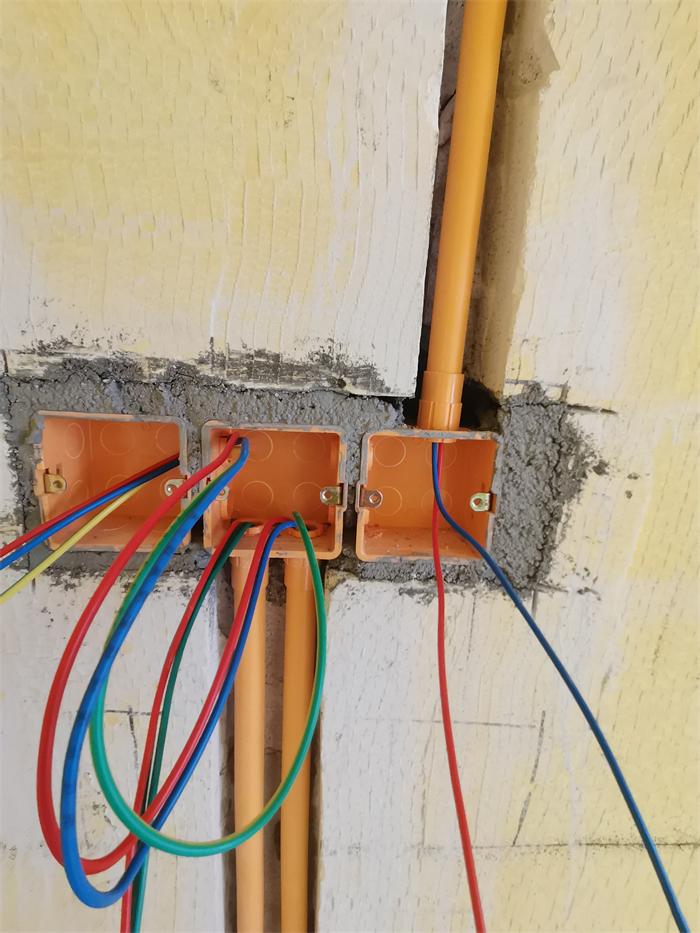

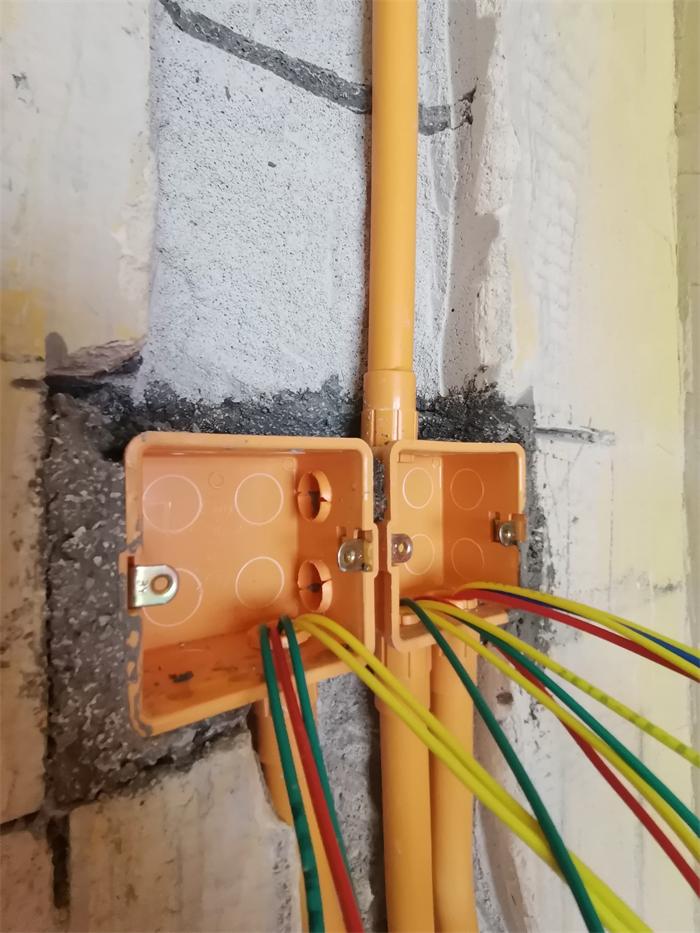

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2023-6-4 11:29:31

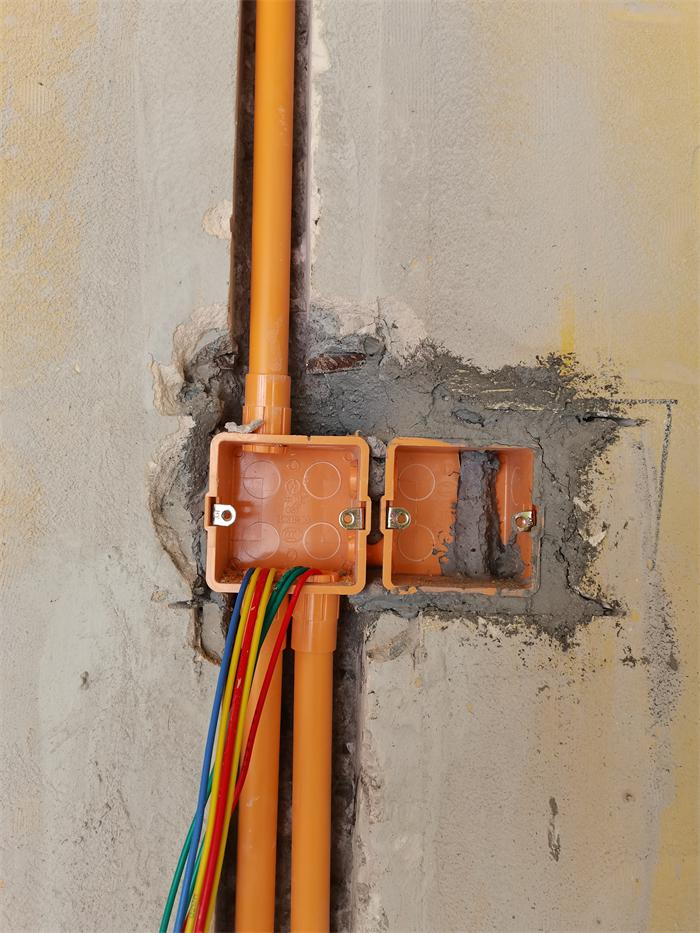

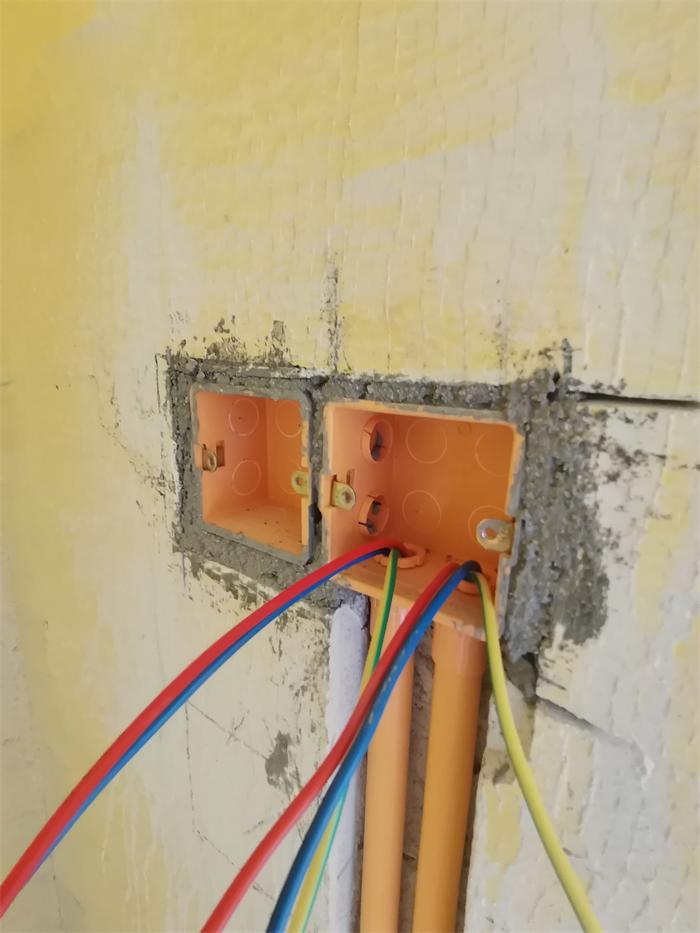

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2023-6-4 11:30:22

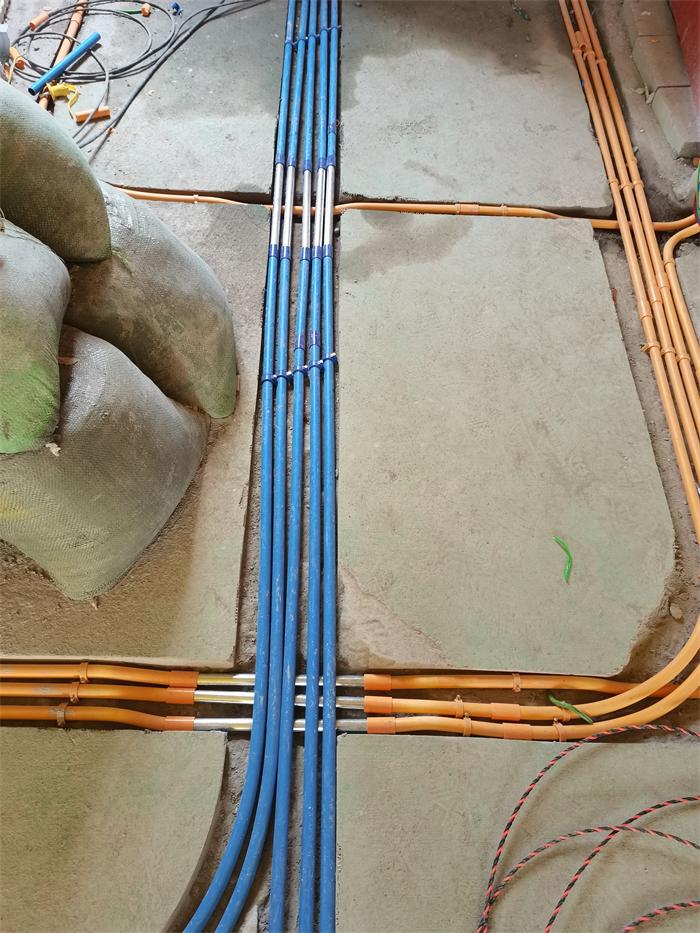

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2023-6-4 11:31:11

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2023-6-4 11:31:56

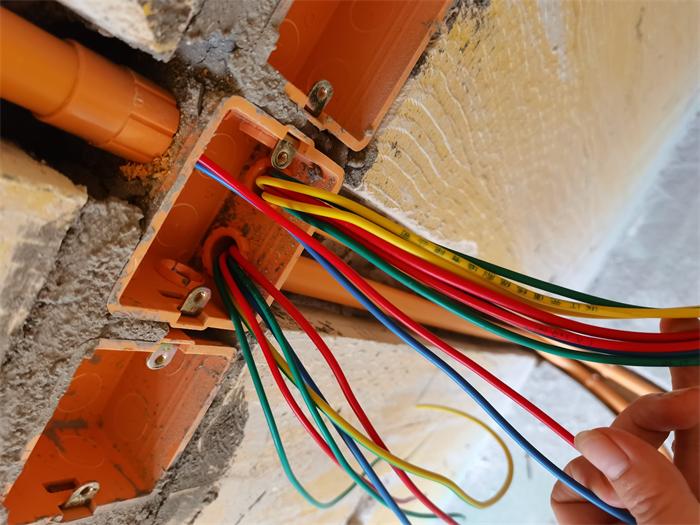

线管内电线也有规定的哦，同一根线管内穿线不得超过7根

发表于 2023-6-4 11:32:54

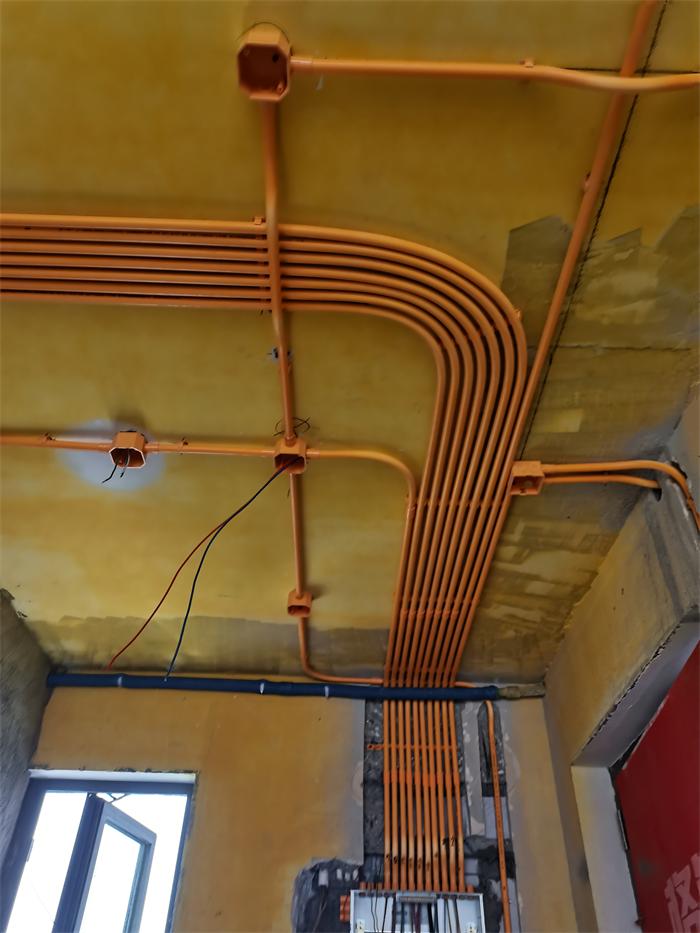

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

发表于 2023-6-4 11:33:43

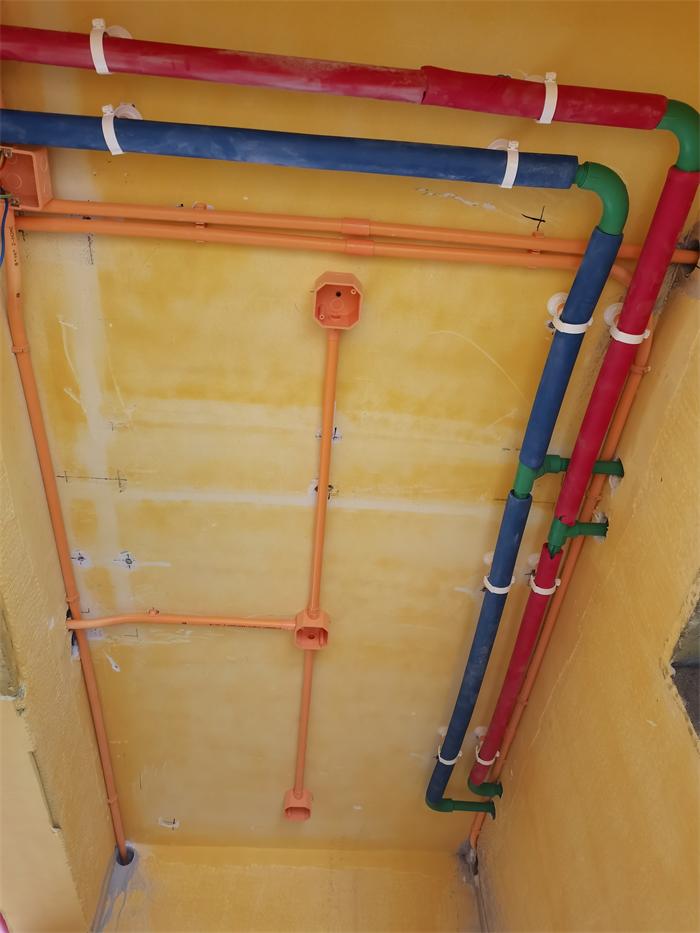

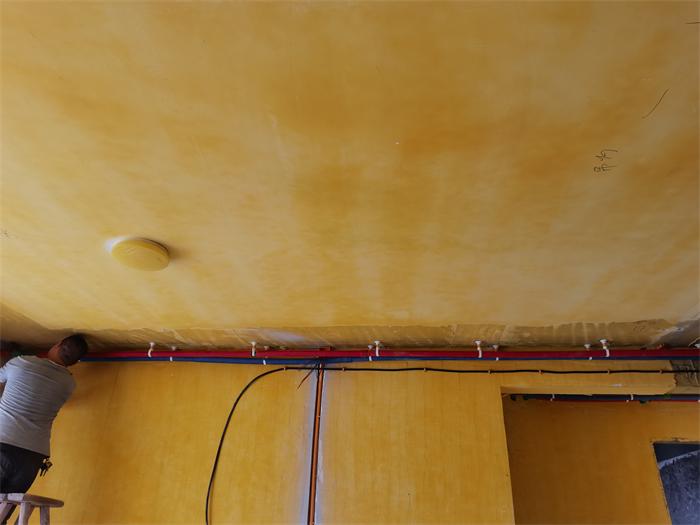

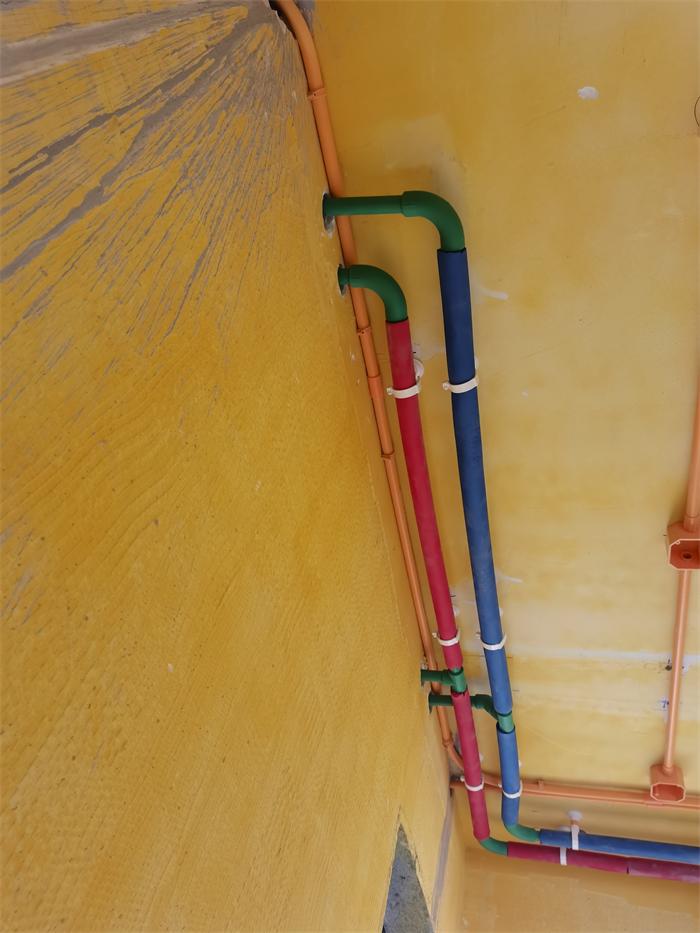

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2023-6-4 11:34:59

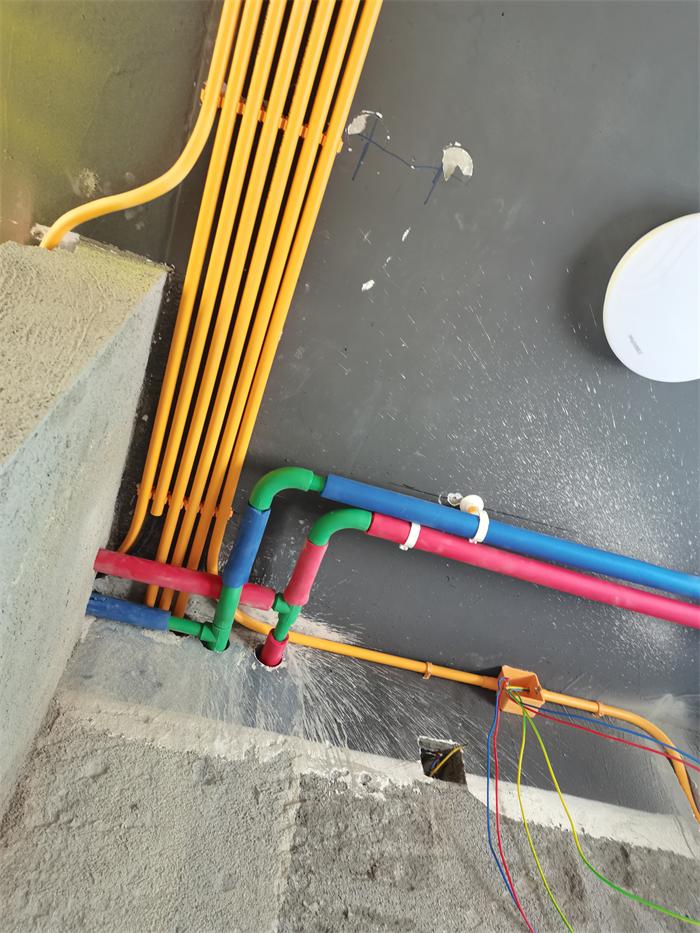

水管转角处使用大弧弯接头，水流更通畅
