衢州公馆3-1-2#137㎡现代----月末

发表于 2023-6-3 13:57:17

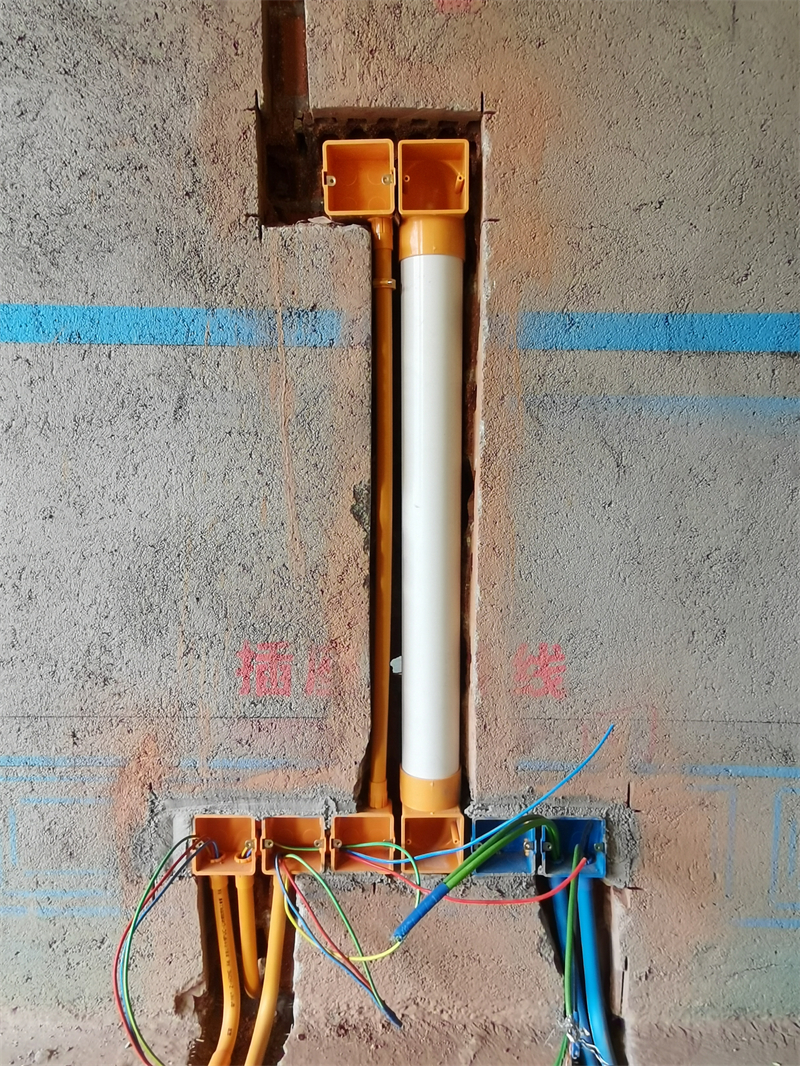

4、客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

发表于 2023-6-3 13:58:16

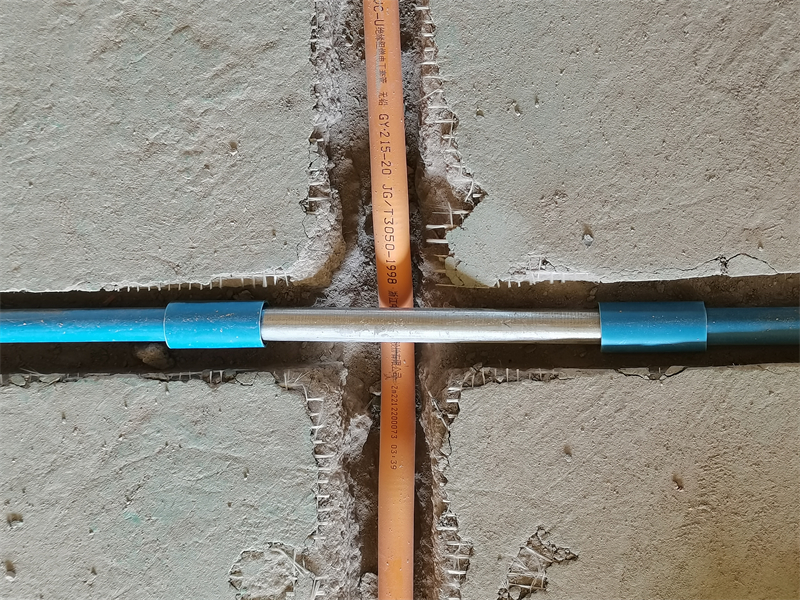

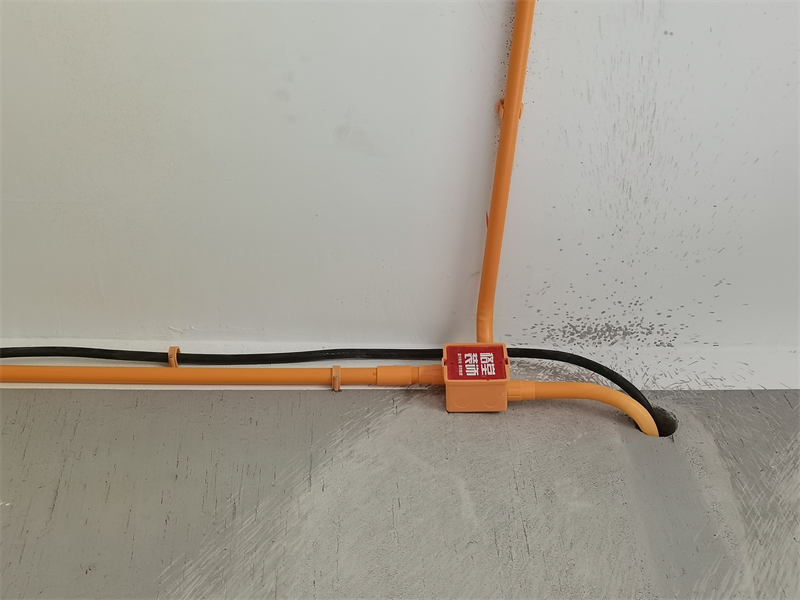

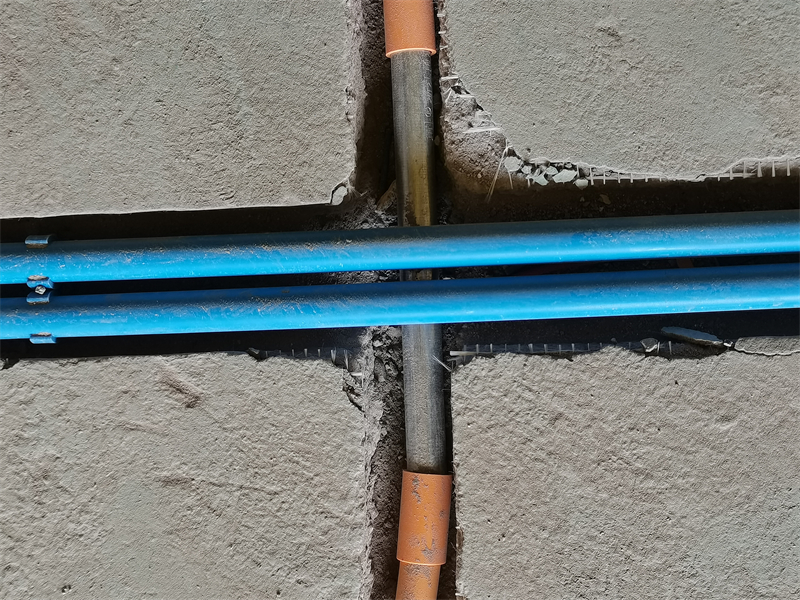

5、.强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2023-6-3 13:59:23

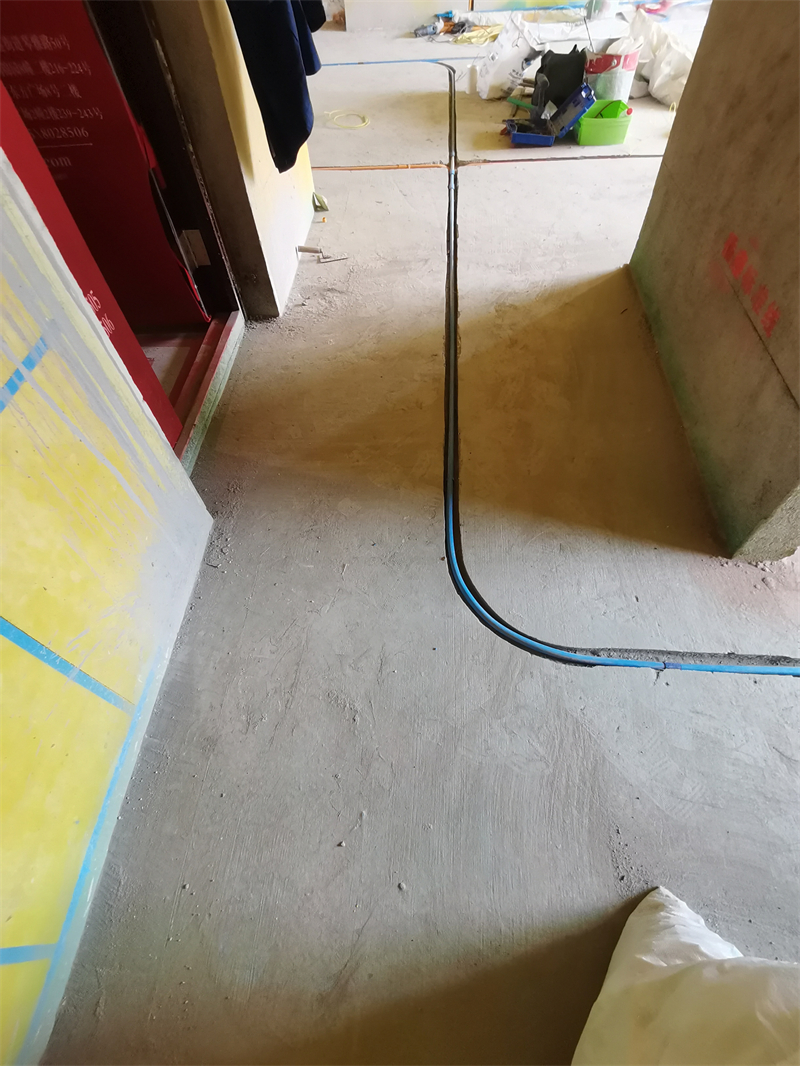

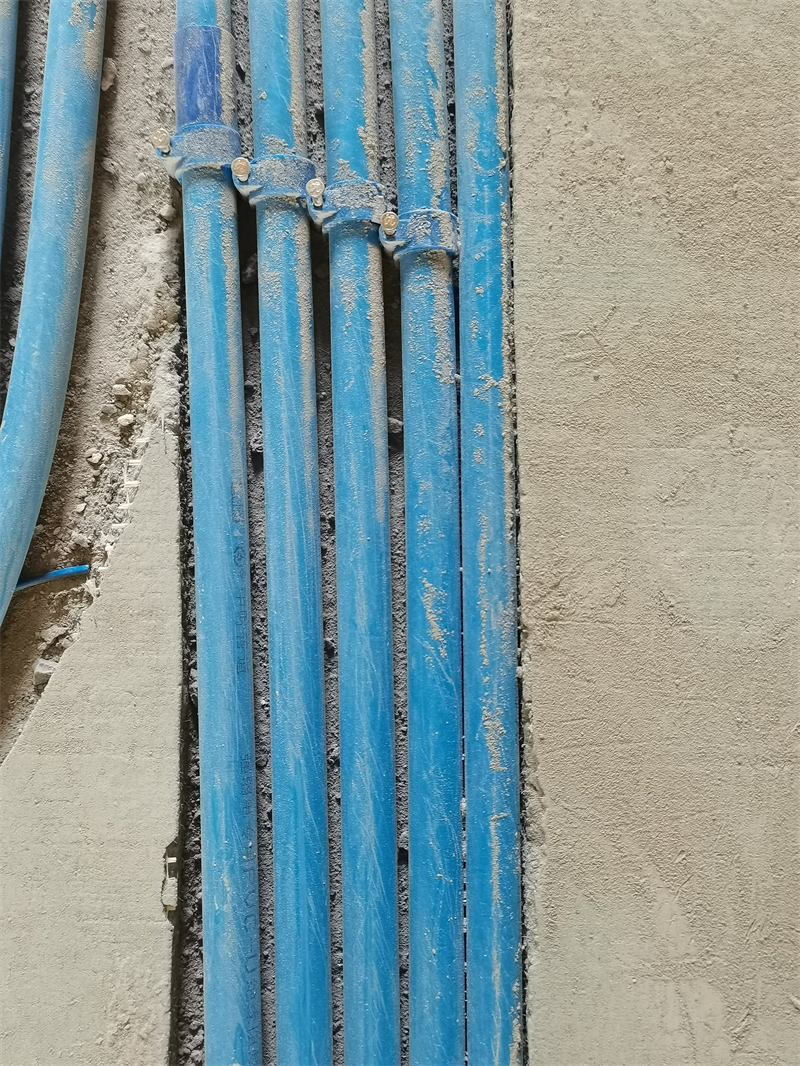

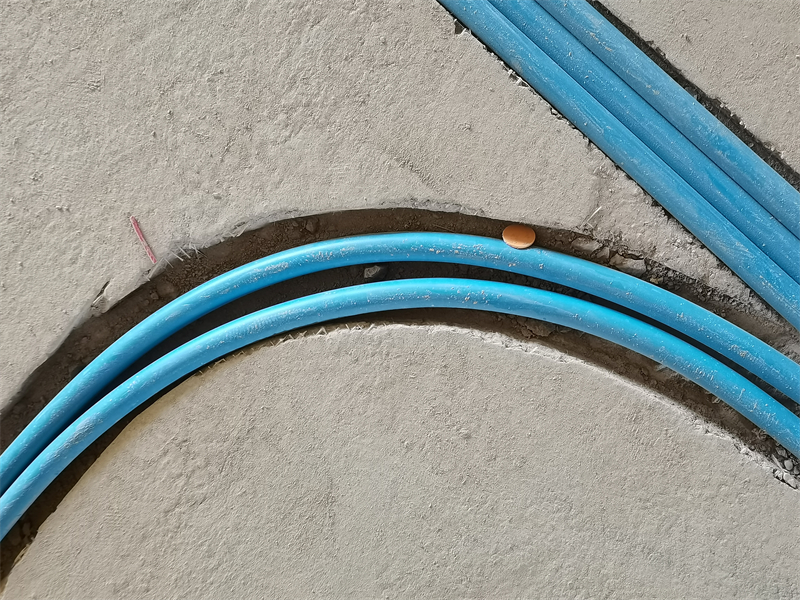

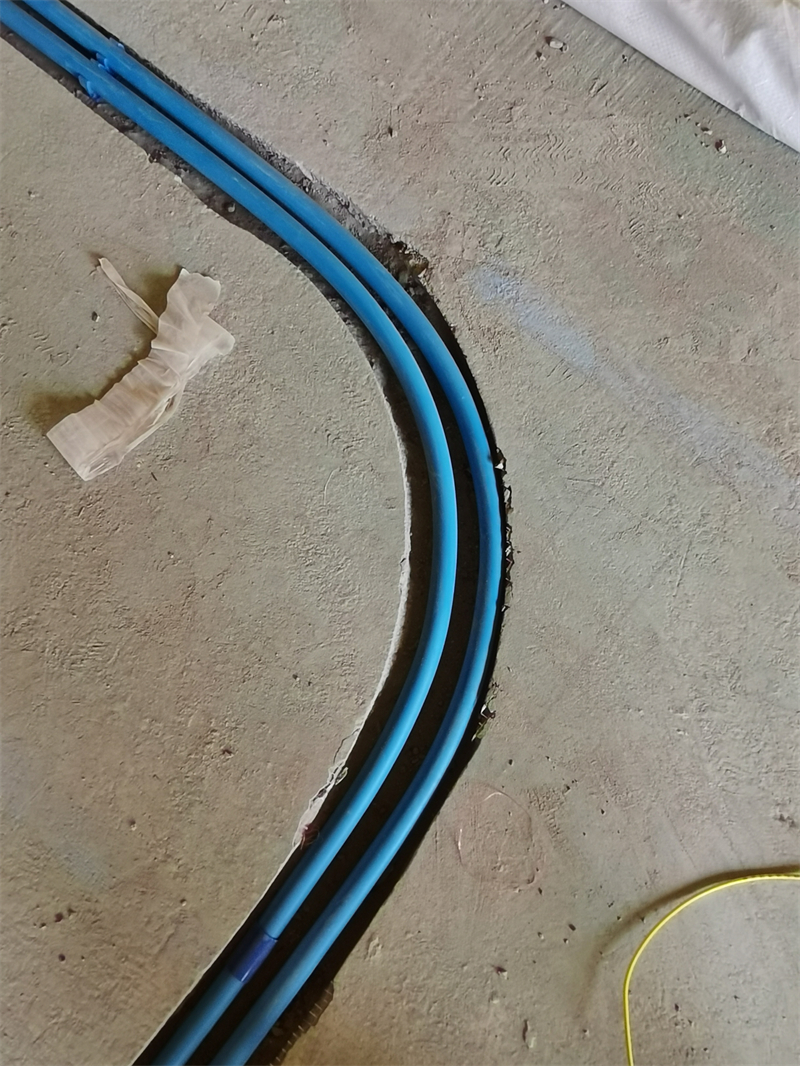

6、地面线管并排2根以上管卡顺钉，间隙均匀。

发表于 2023-6-3 14:03:40

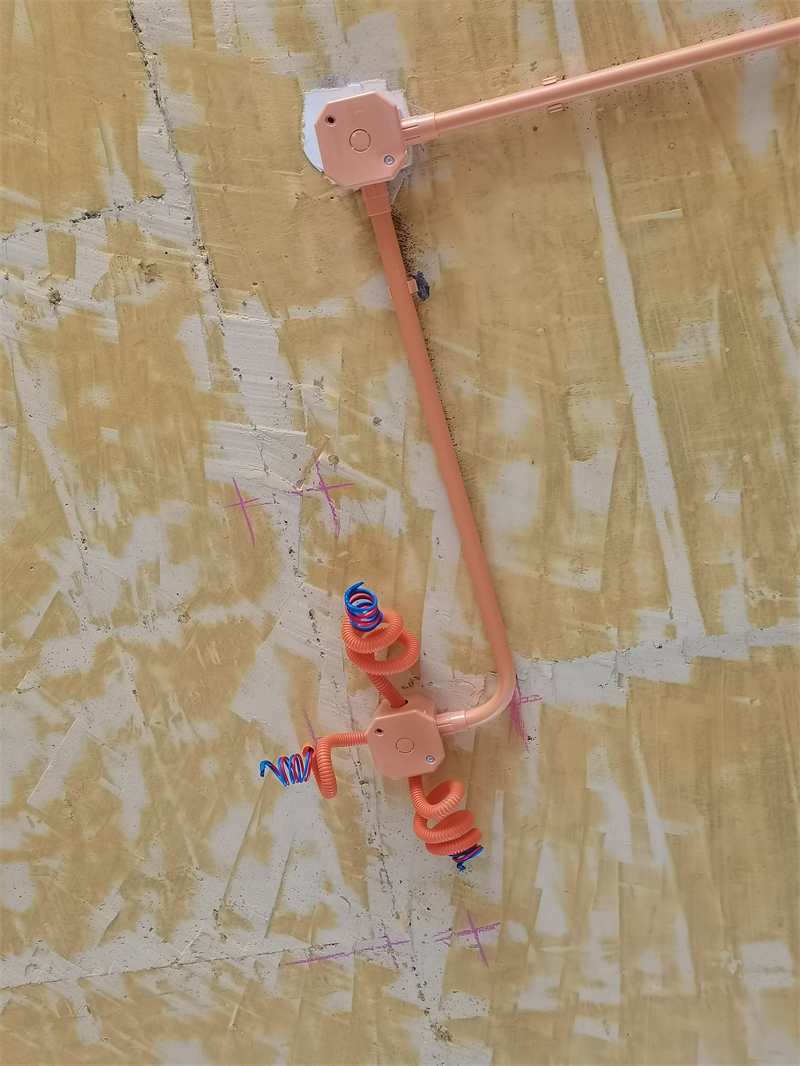

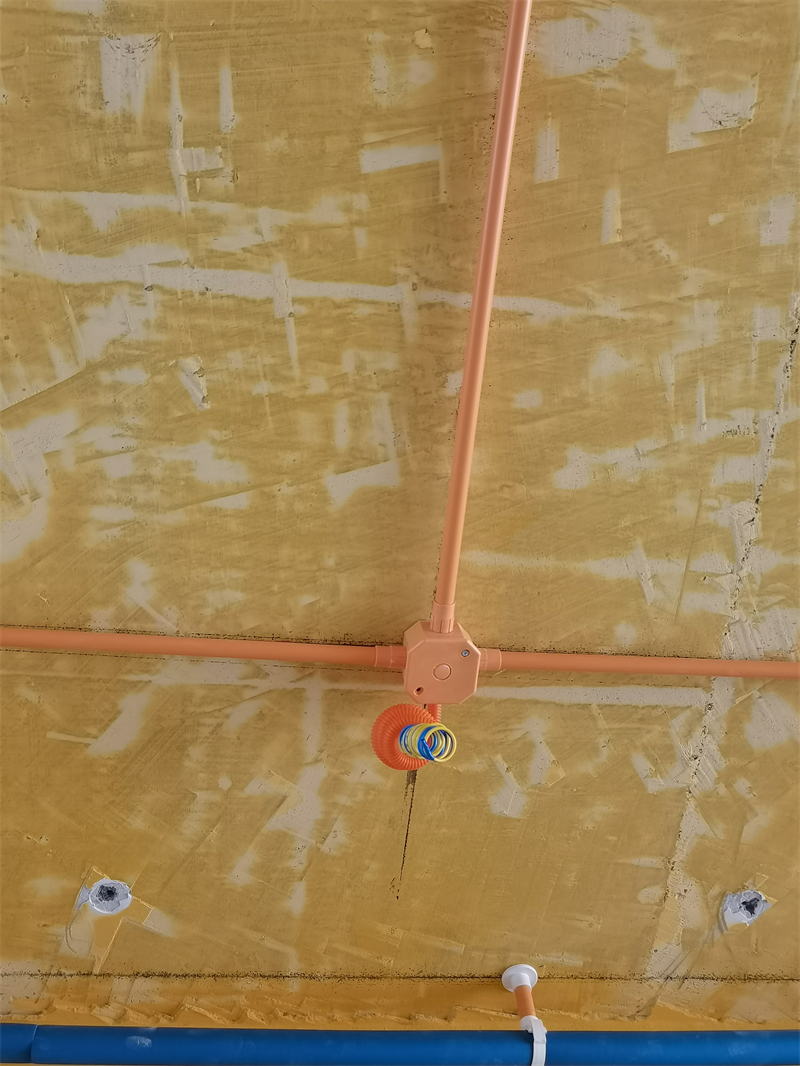

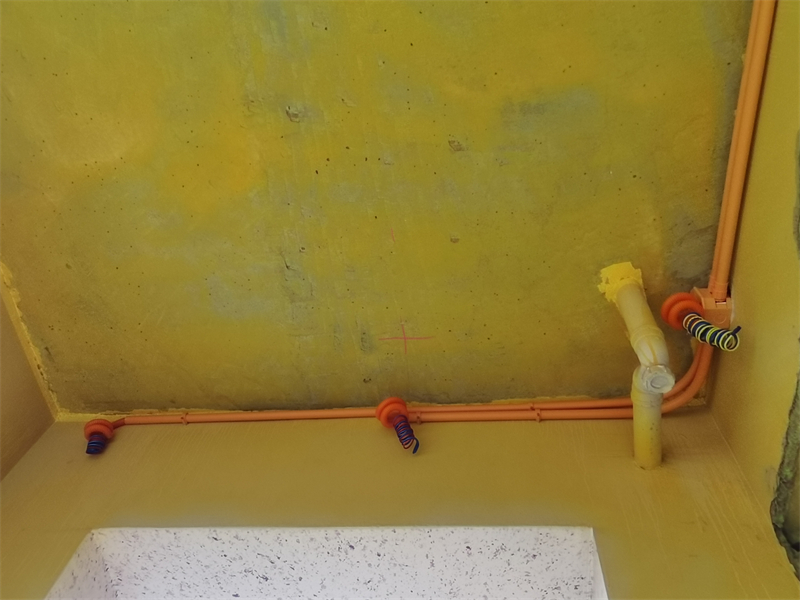

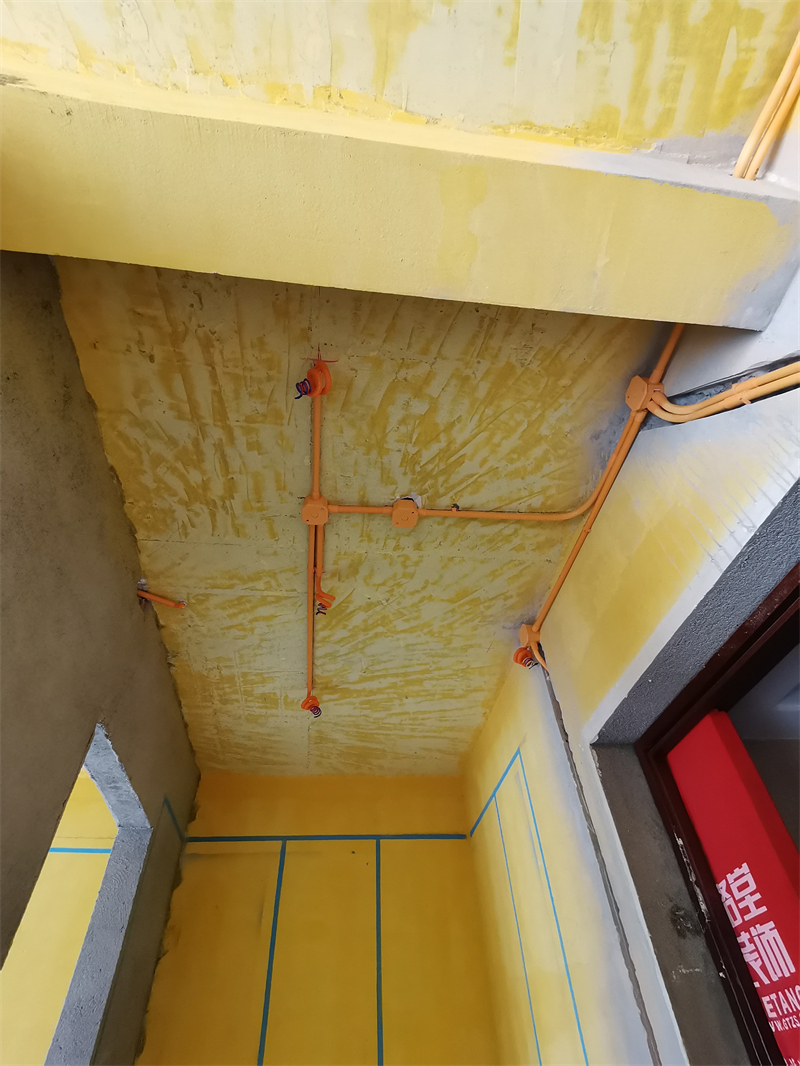

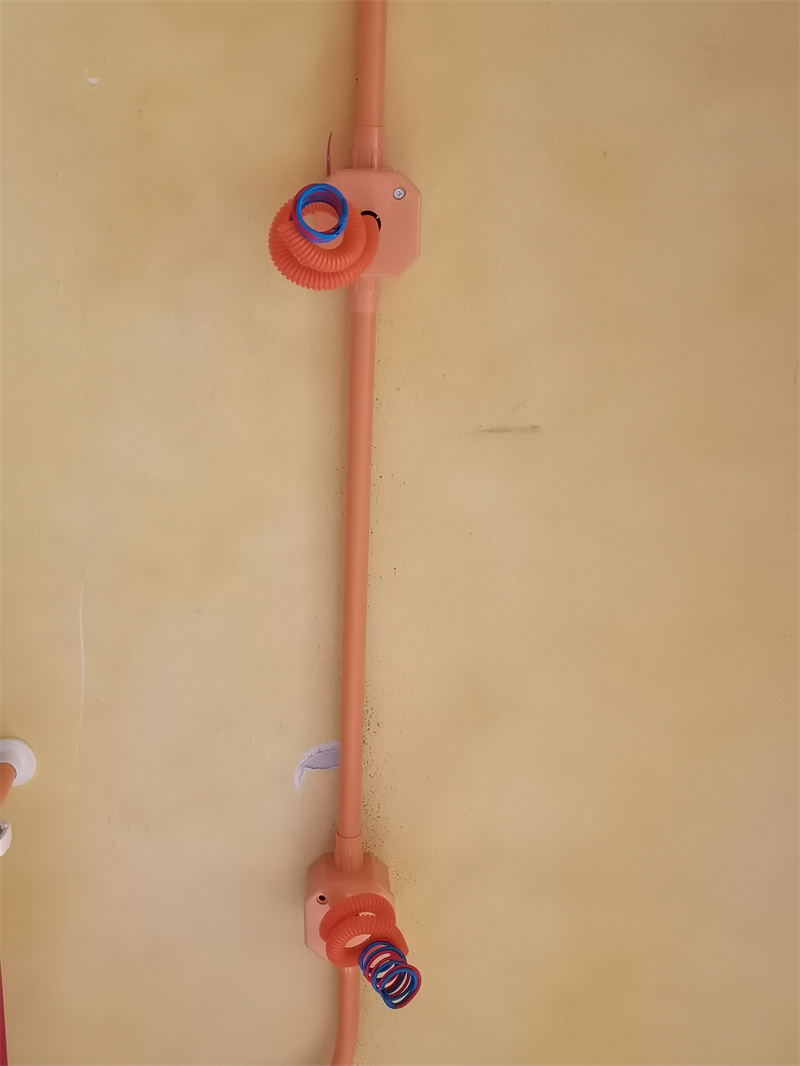

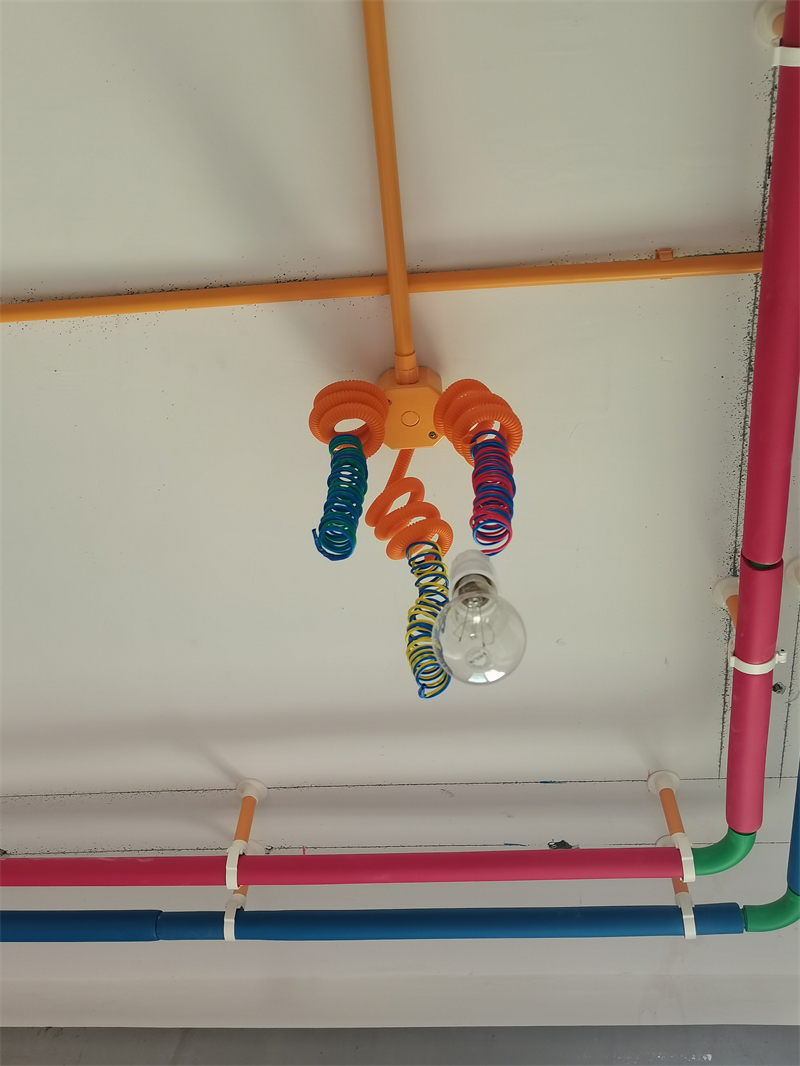

7、顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。.筒灯电线用波纹管保护。灯头线套黄腊管保护。

发表于 2023-6-3 14:12:14

8、墙角禁止走管，距墙30公分以上。

发表于 2023-6-3 14:17:50

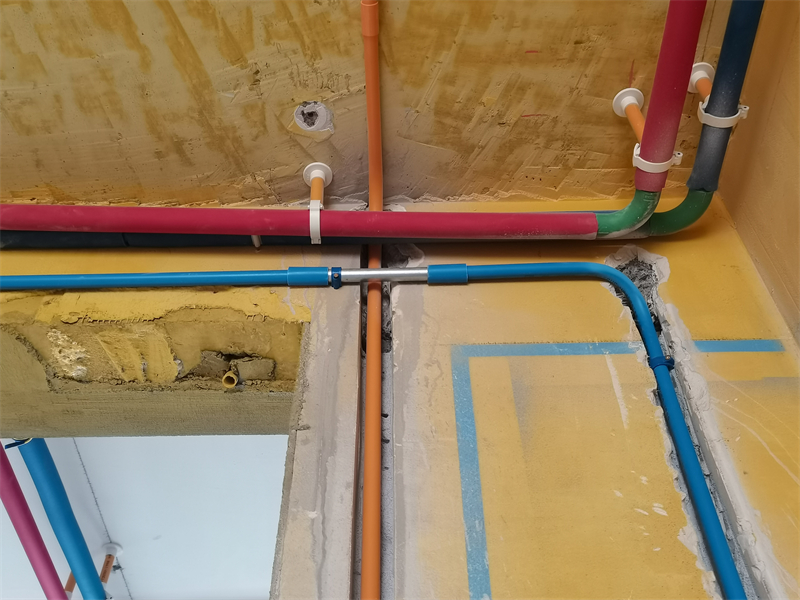

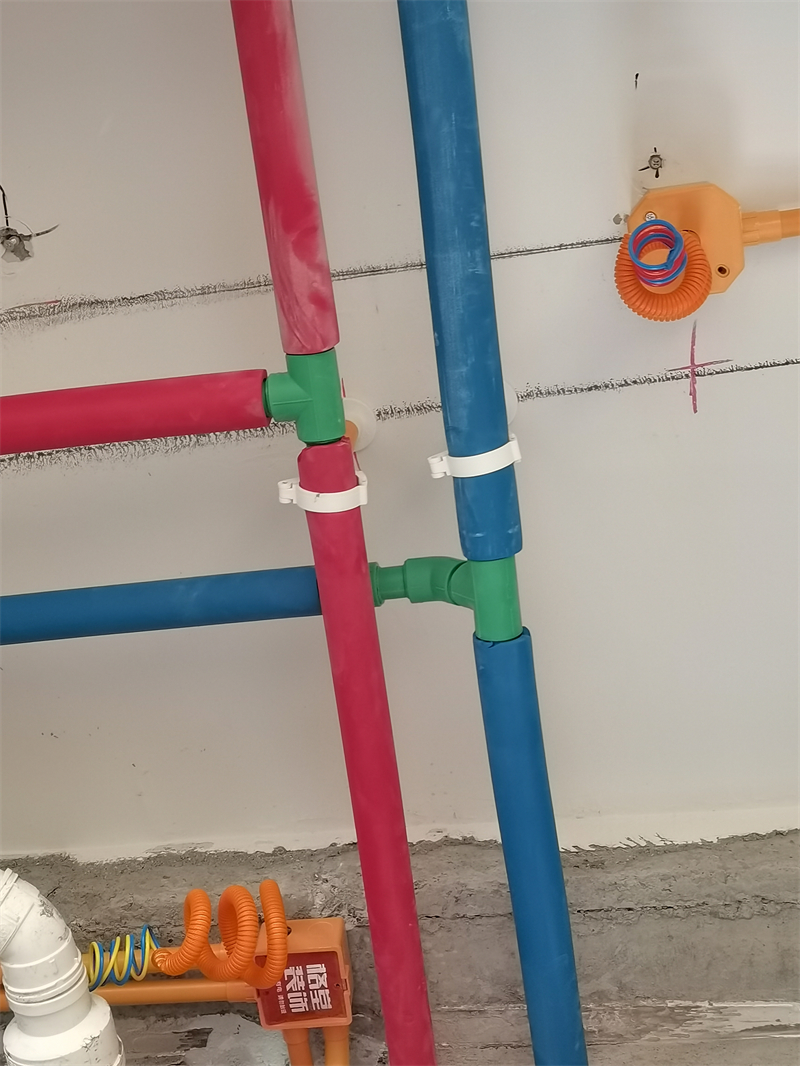

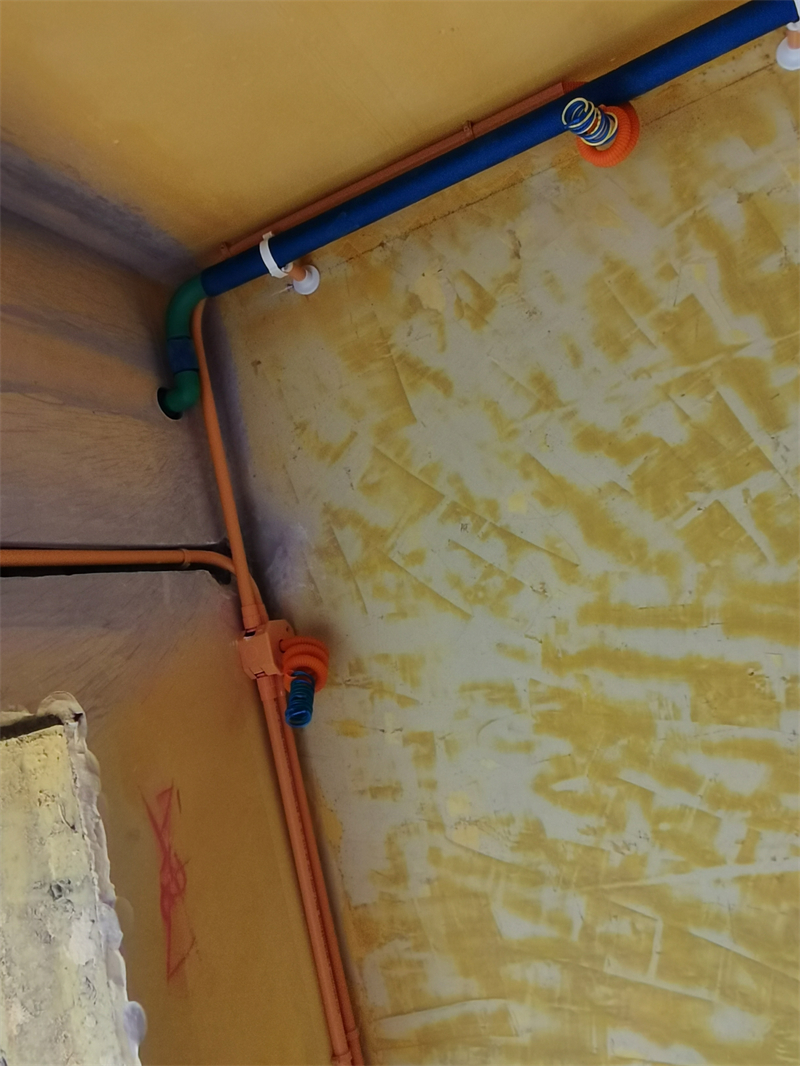

9、水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。冷热水管布置专业规范，左热右冷、上热下冷。水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2023-6-3 14:18:54

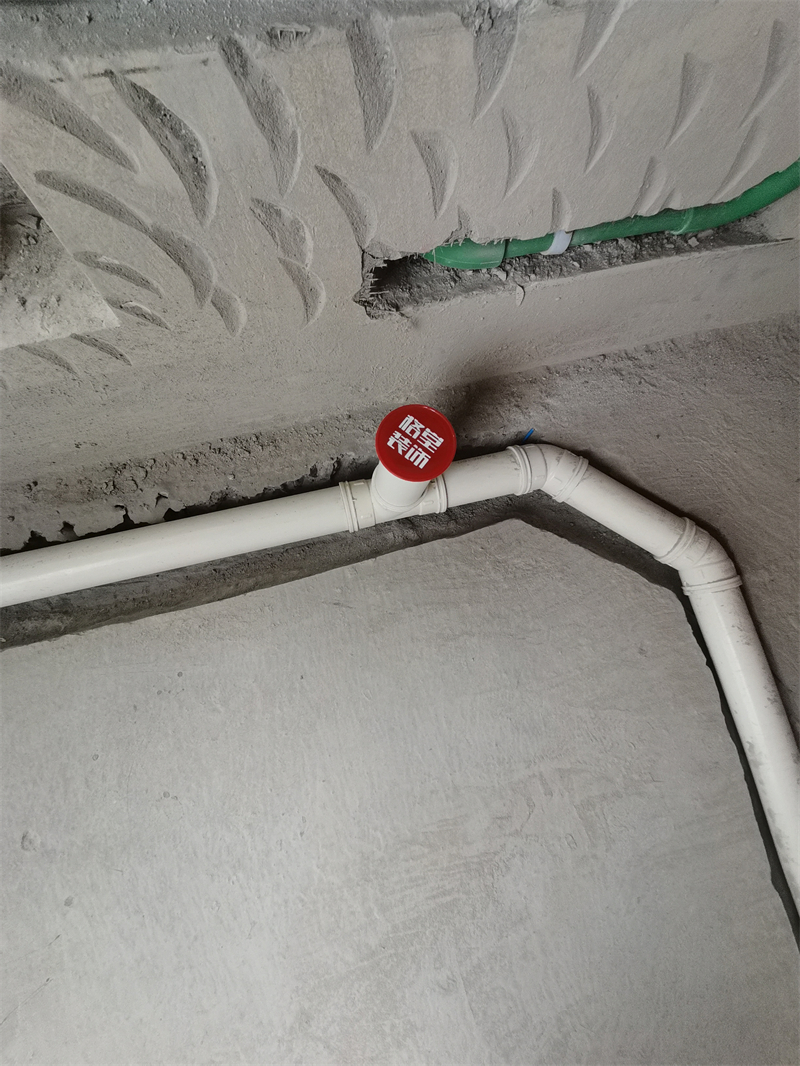

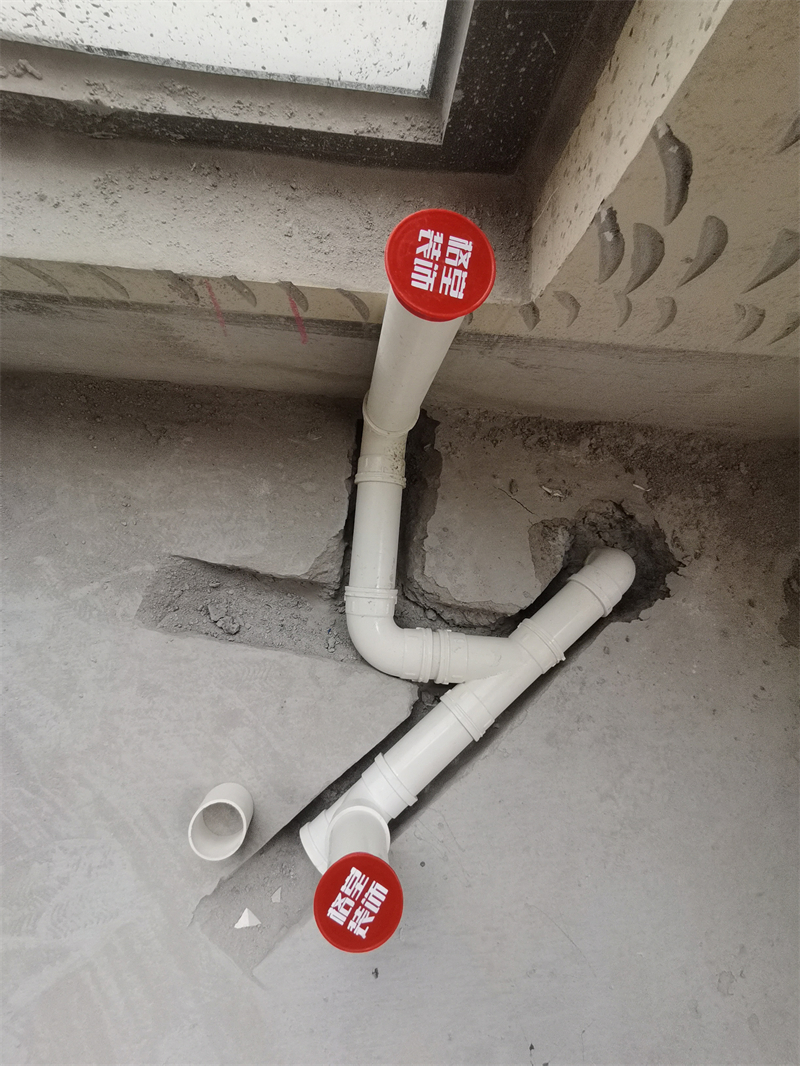

10、下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2023-6-3 14:21:57

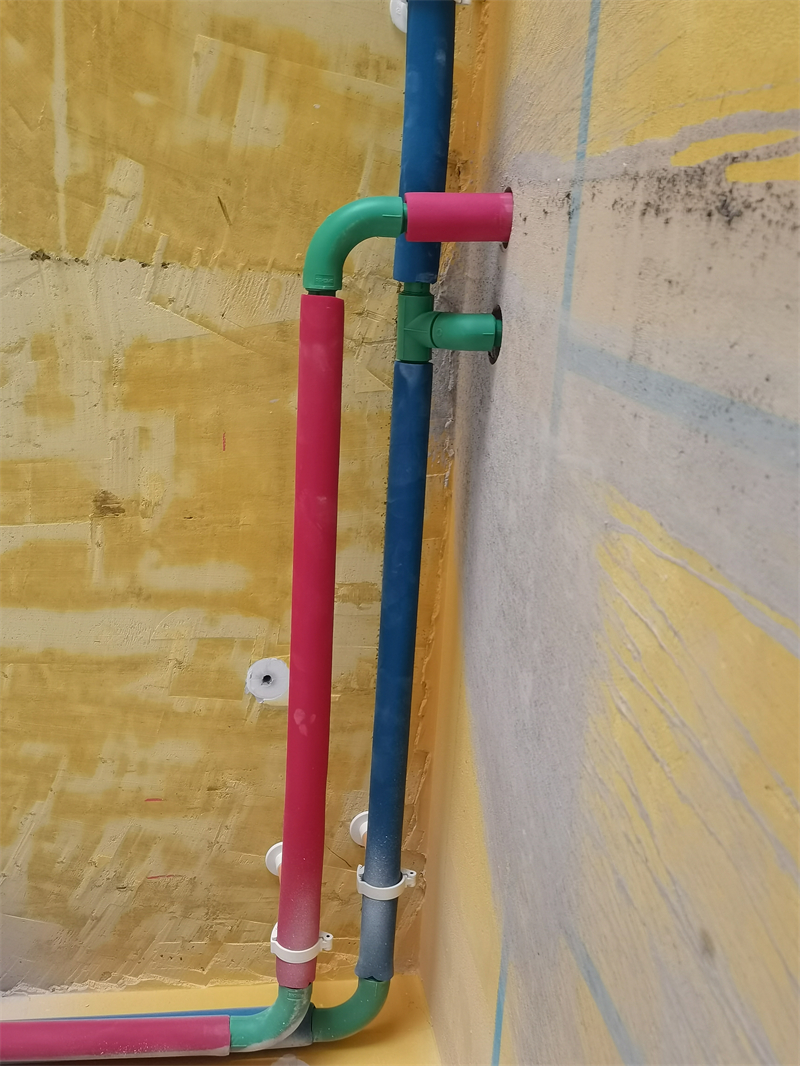

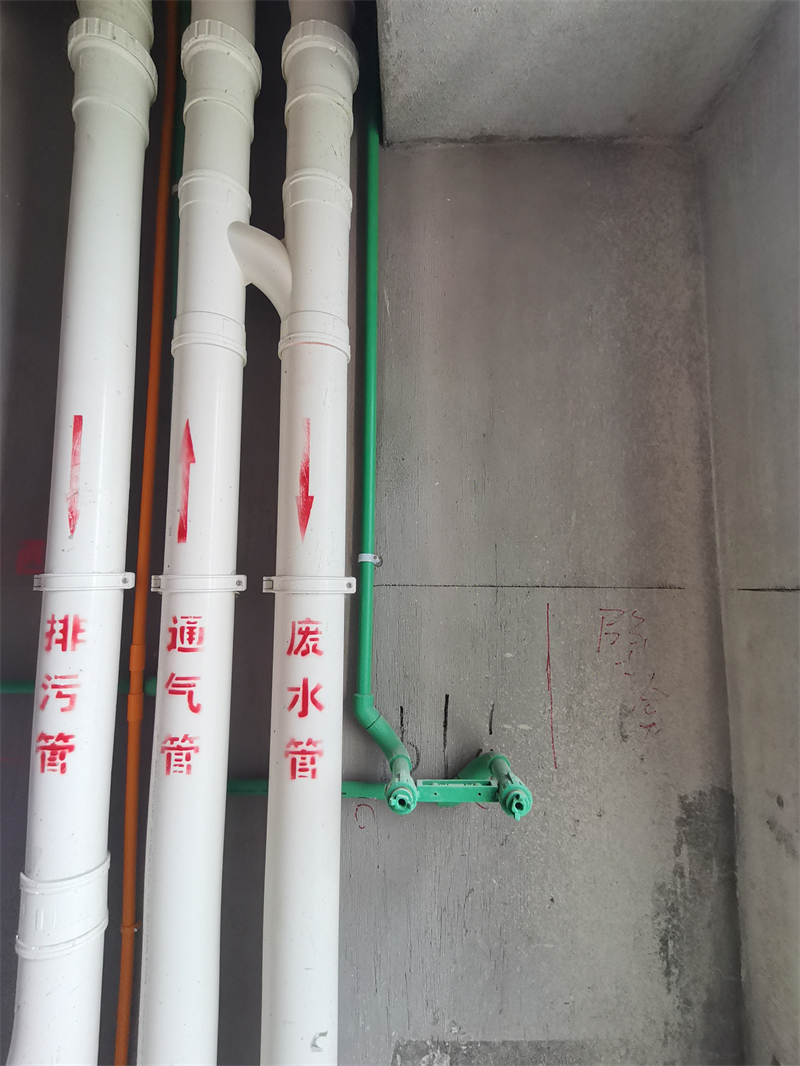

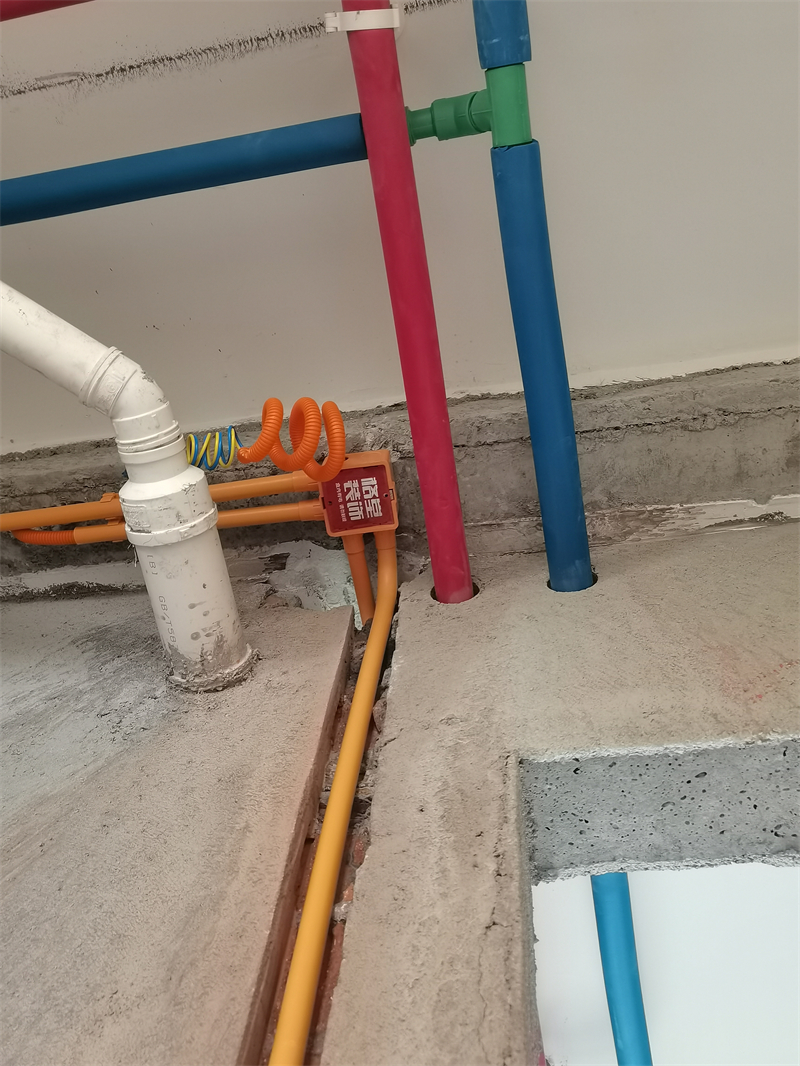

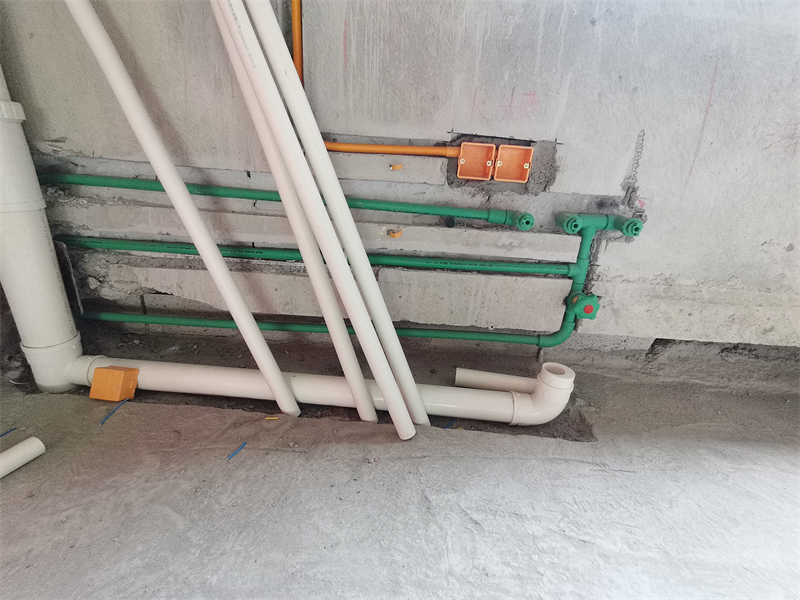

11、厨房、卫生间水管走顶，采用下垂式安装。所有柜体内龙头采用内丝外露直接法。

发表于 2023-6-3 14:23:42

水电中途：

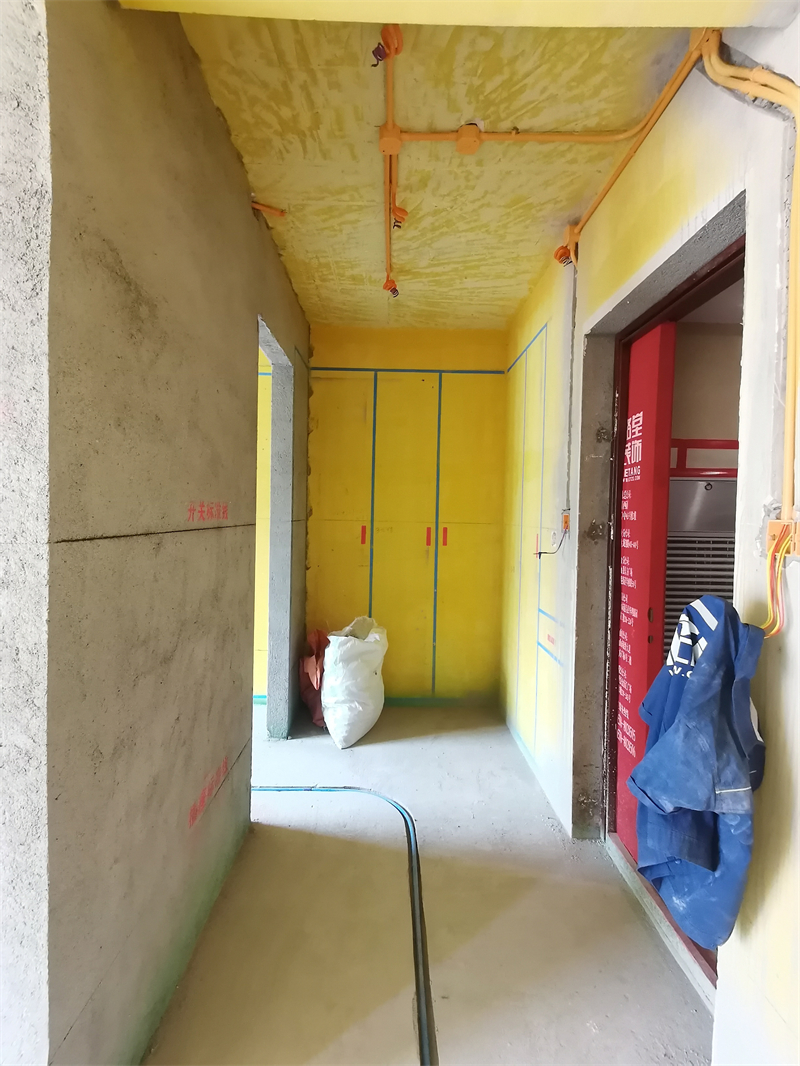

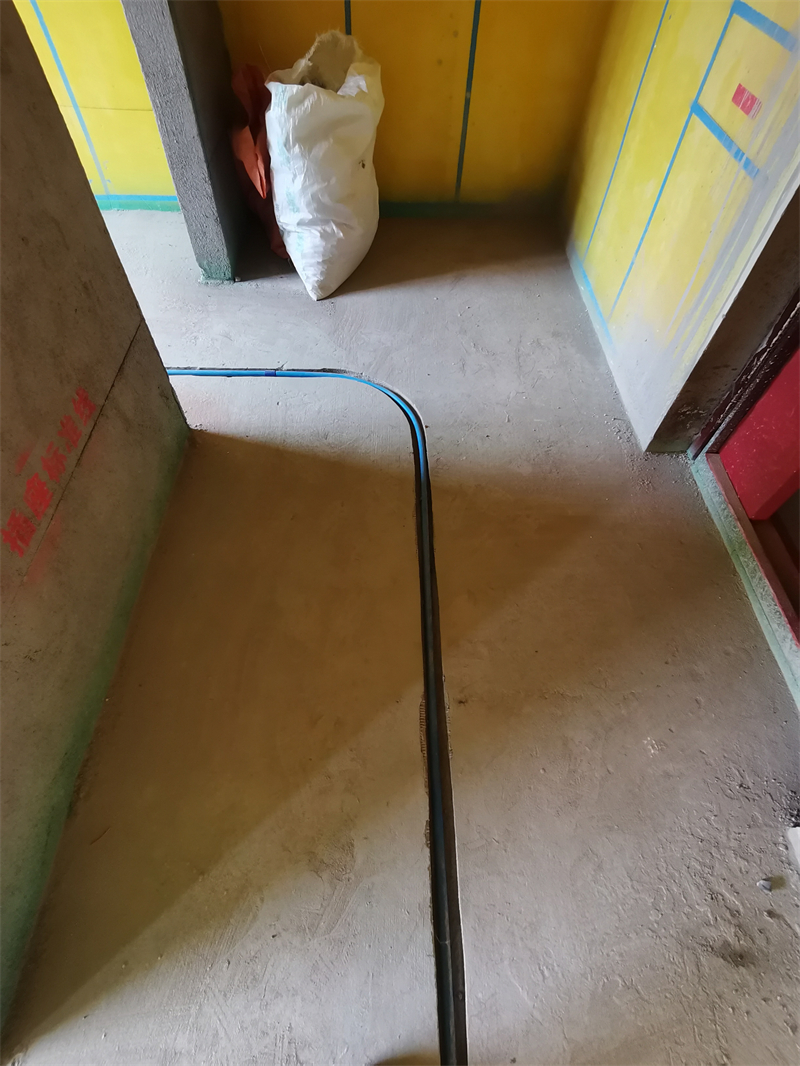

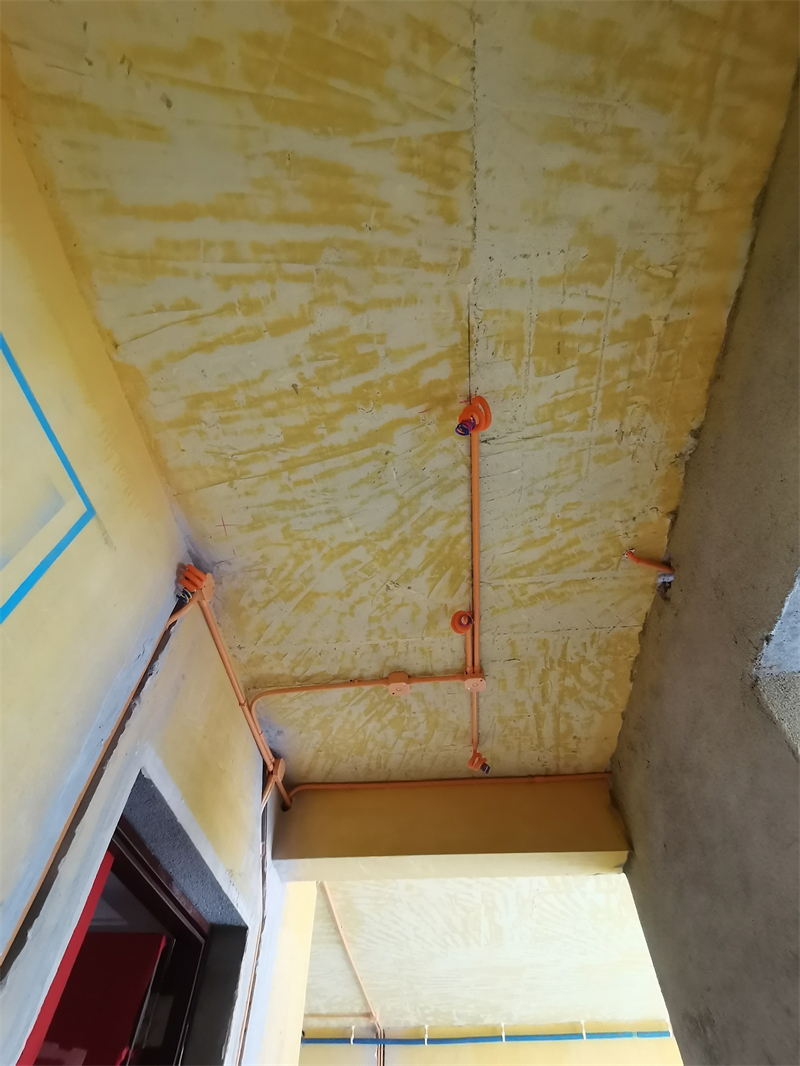

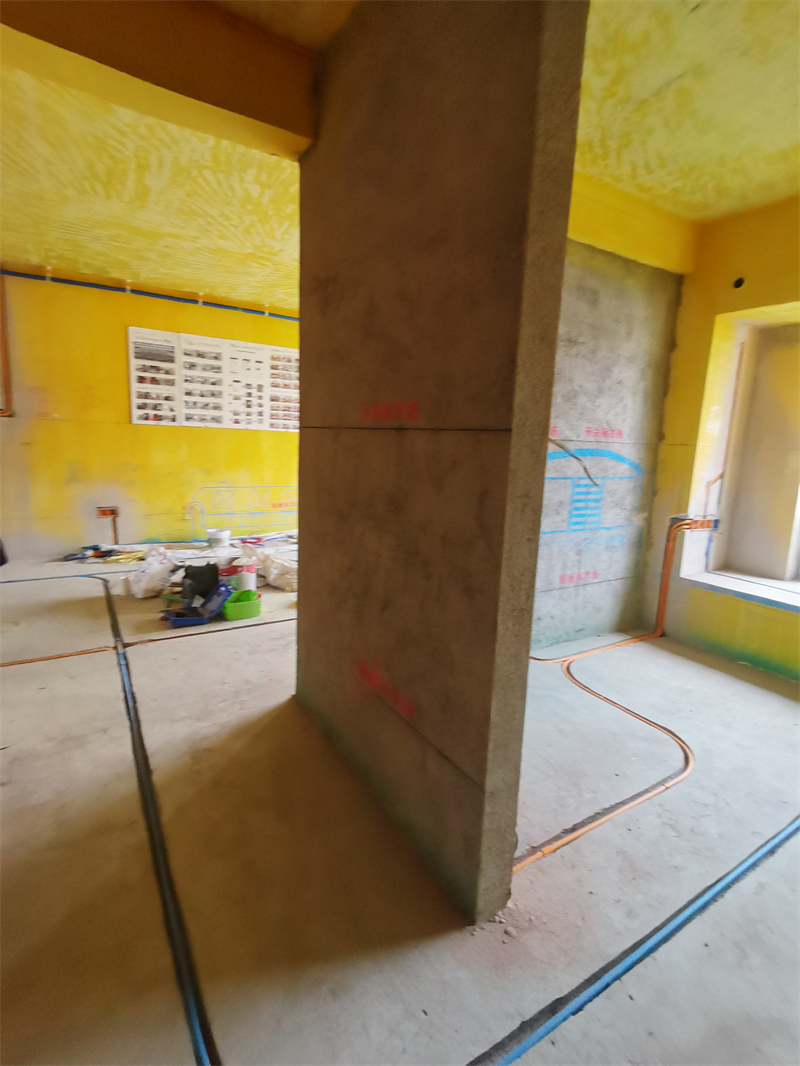

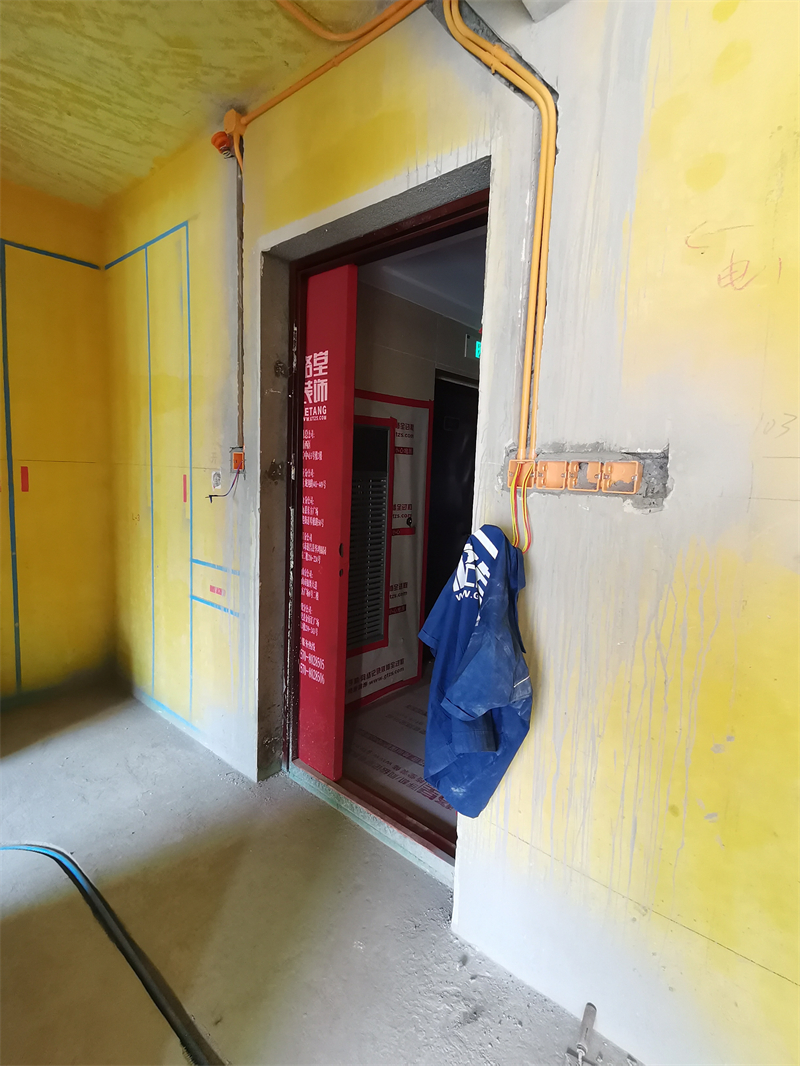

玄关

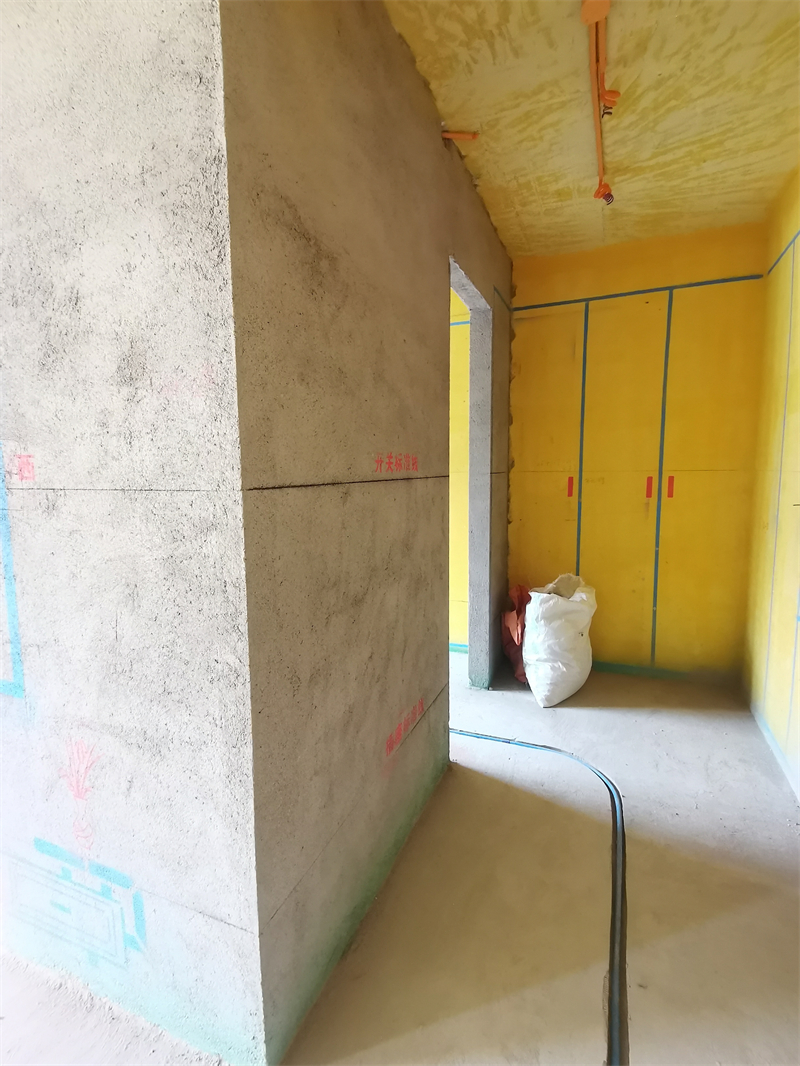

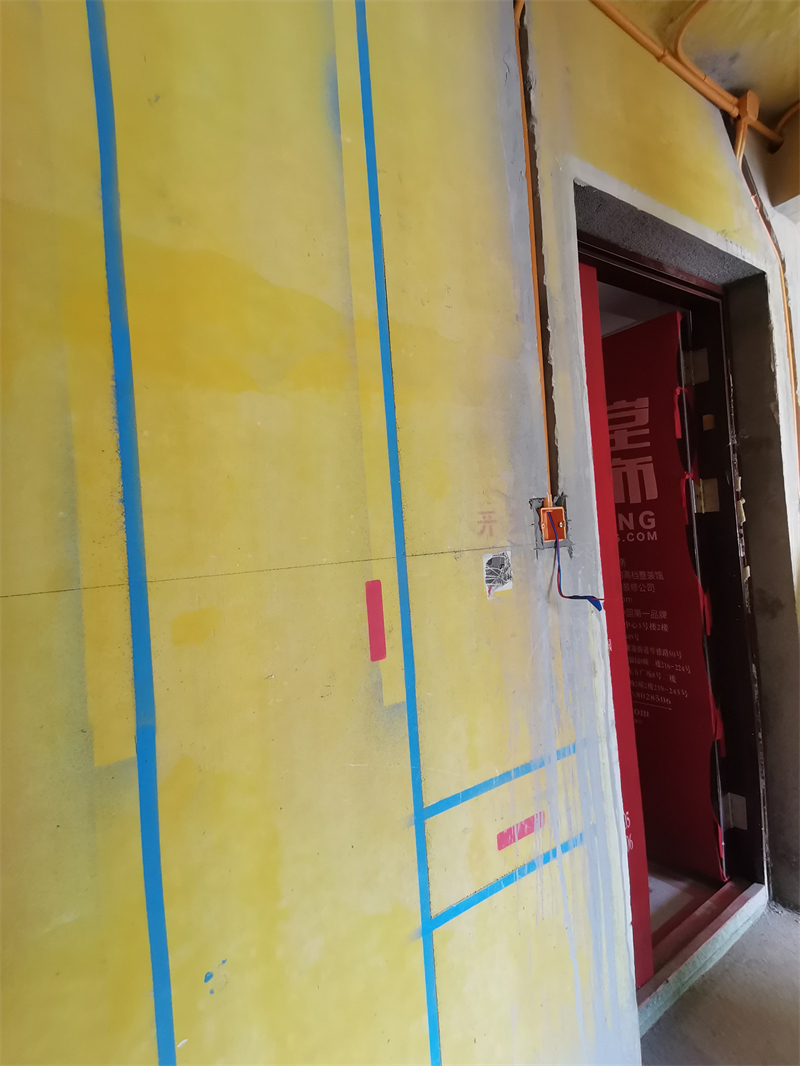

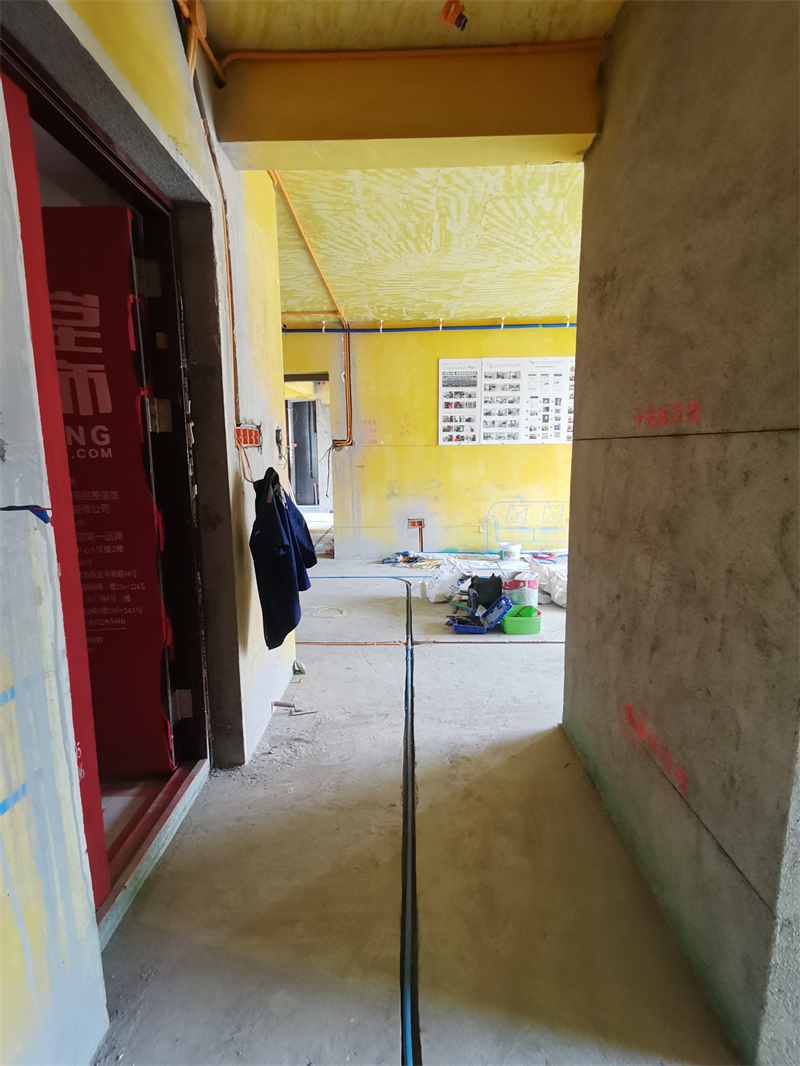

玄关对角图

发表于 2023-6-3 14:24:40

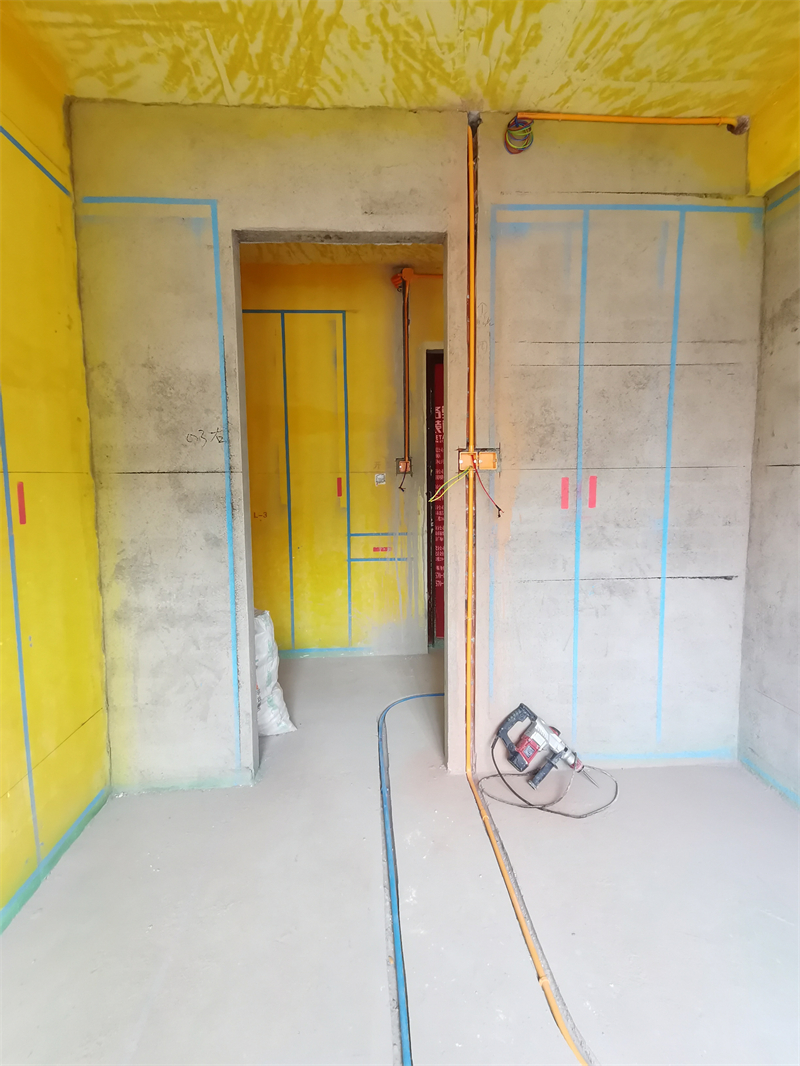

衣帽间水电中途

衣帽间斜对角图
