江南里16-10#225㎡现代——润• 内敛于心而隐于室

发表于 2023-5-28 15:35:42

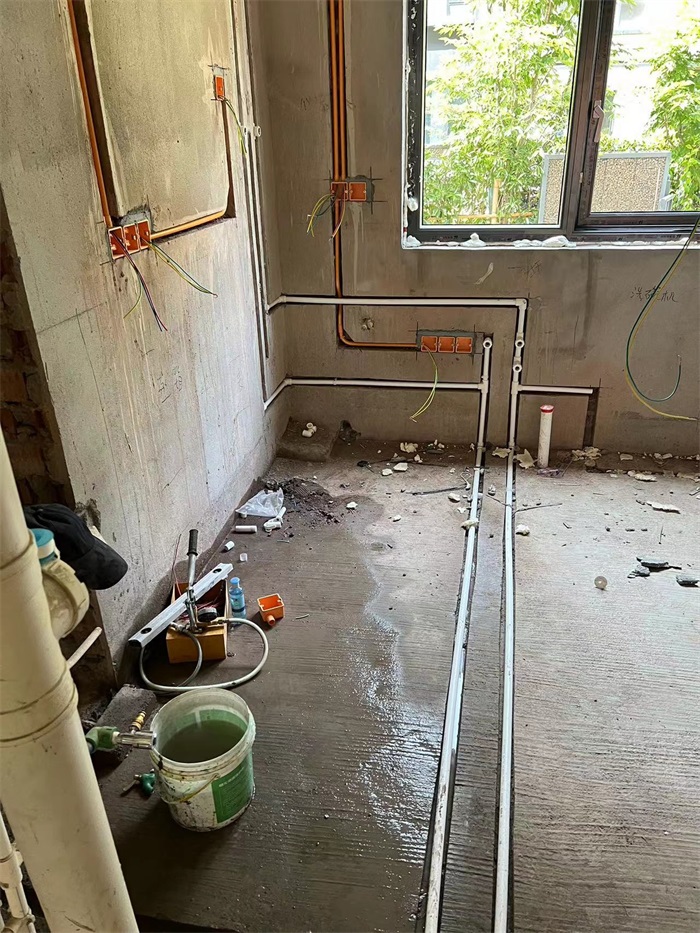

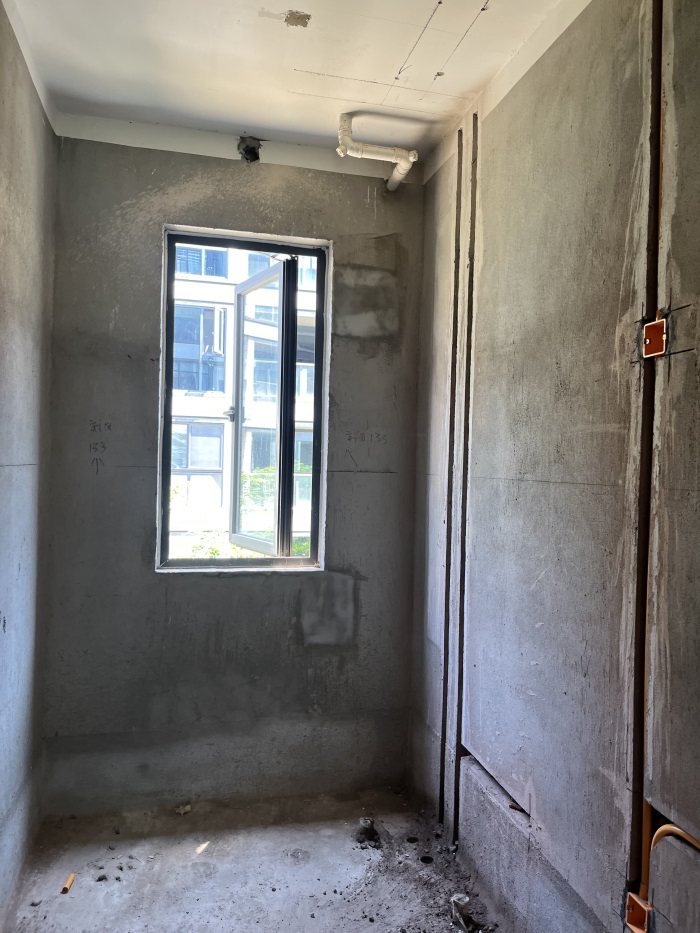

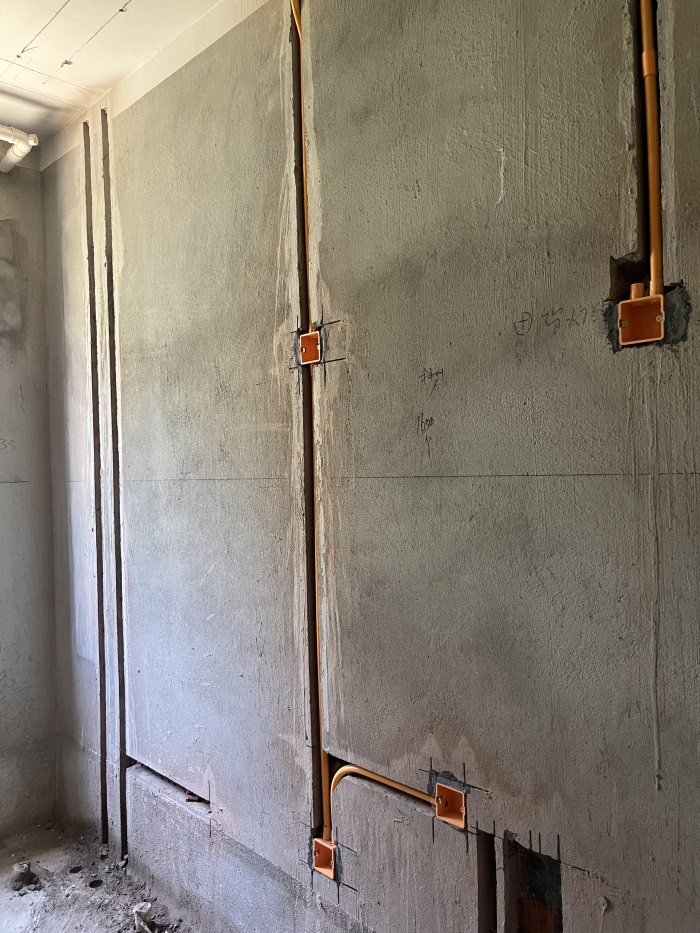

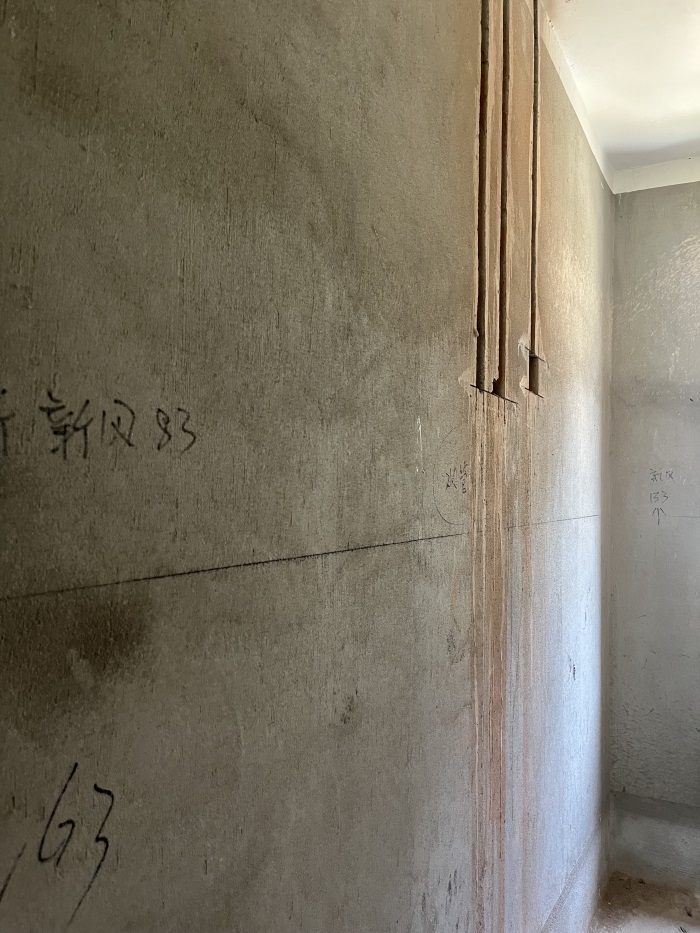

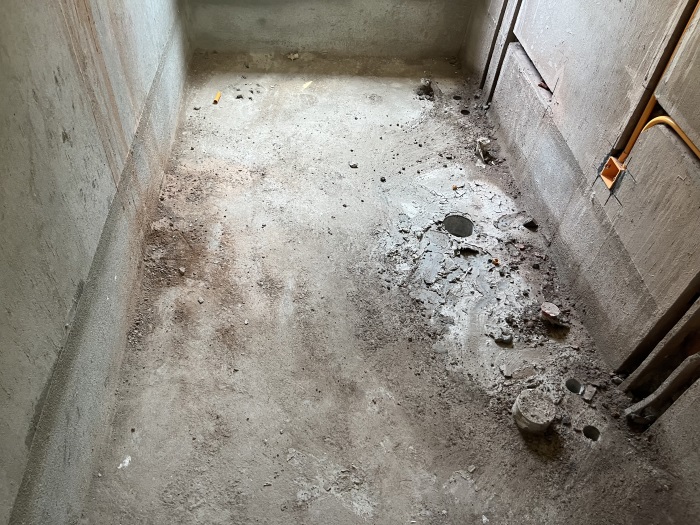

卫生间水电安装阶段

发表于 2023-5-28 15:36:41

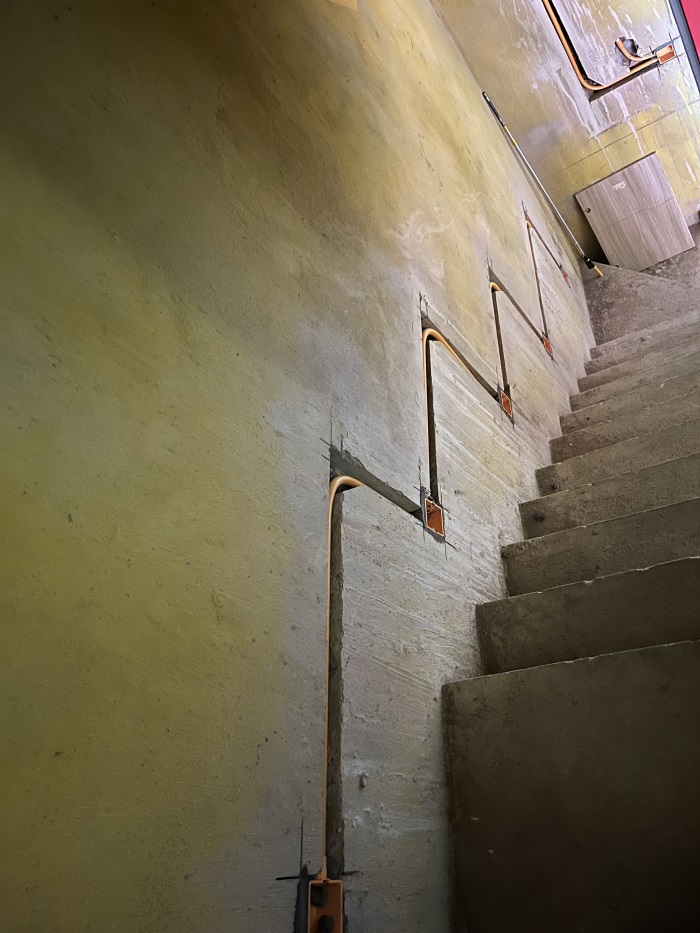

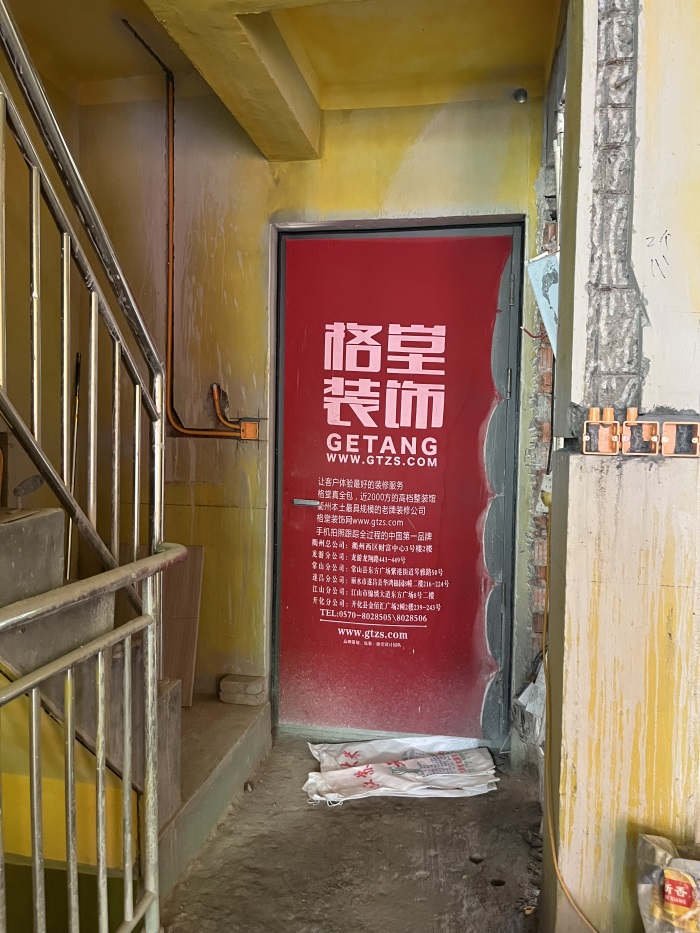

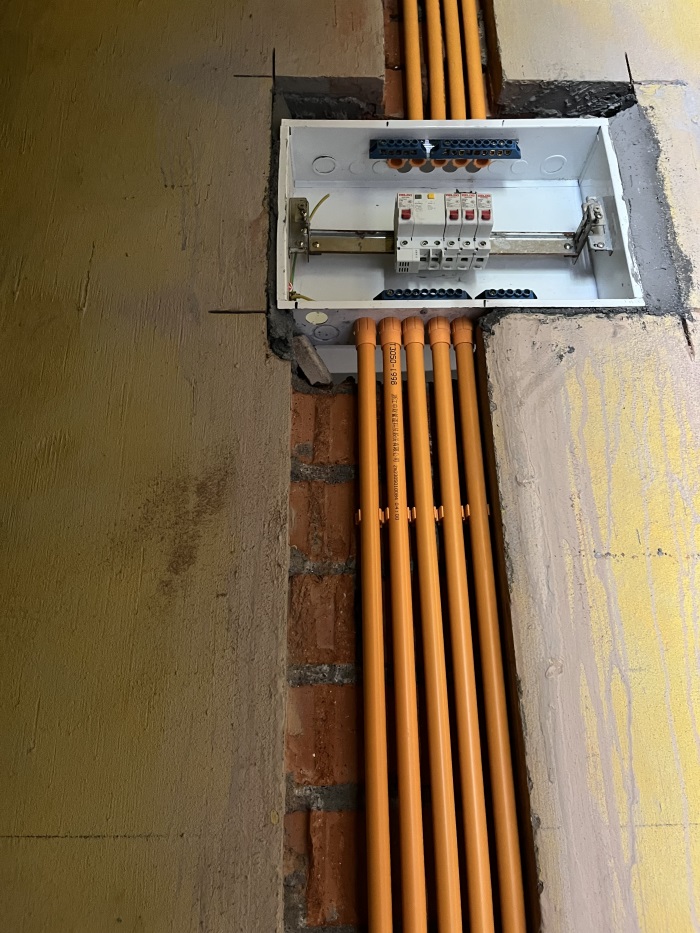

配电箱楼梯过道水电安装阶段

发表于 2023-6-2 15:48:26

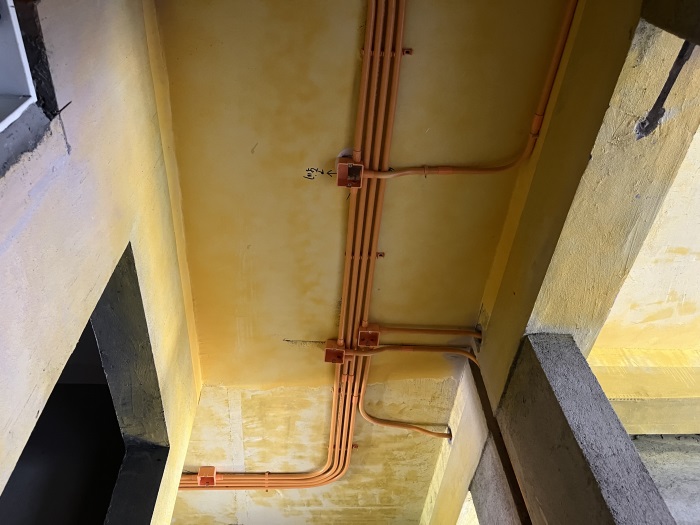

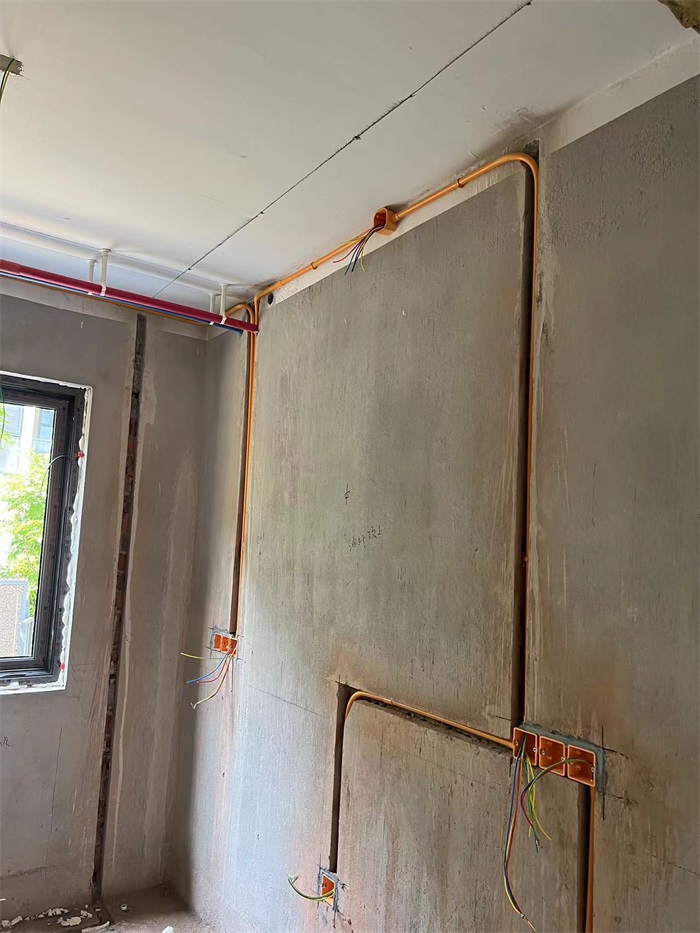

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根

发表于 2023-6-2 15:49:53

波纹管是用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件

发表于 2023-6-2 15:50:31

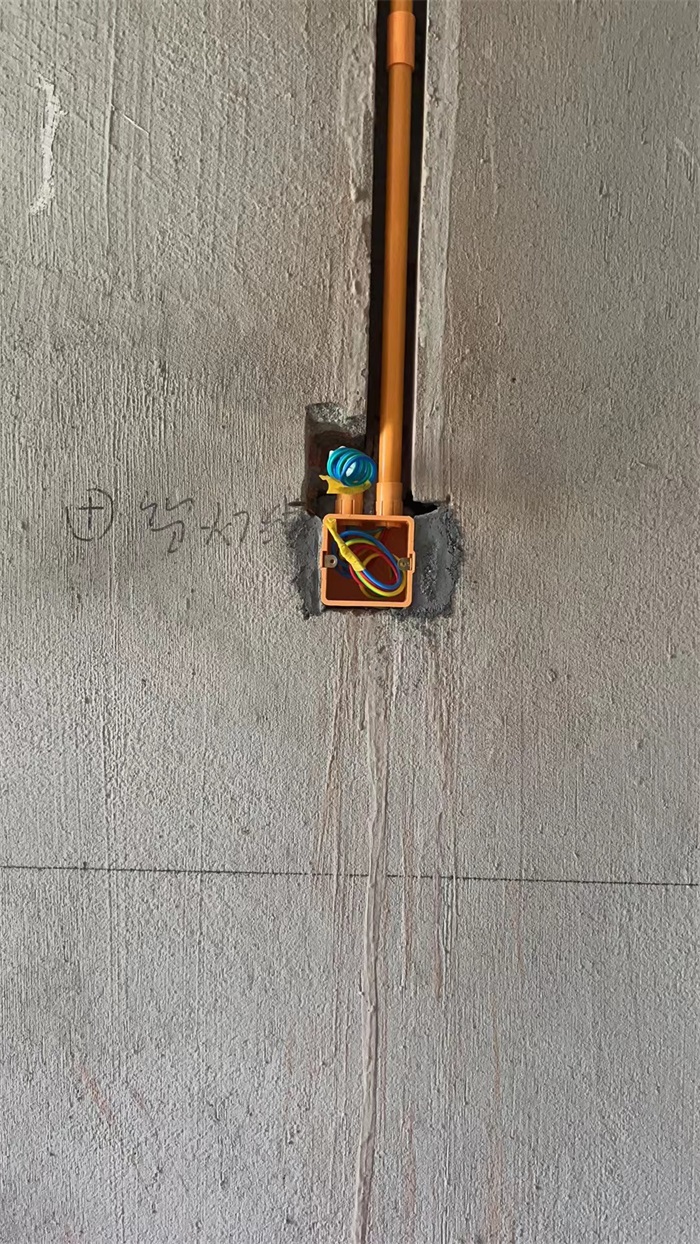

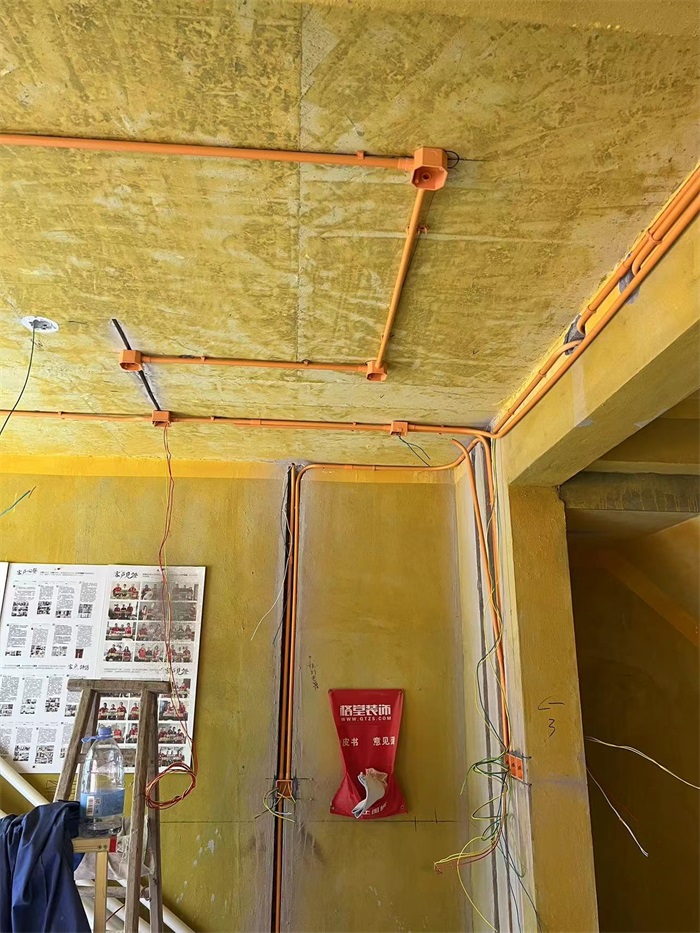

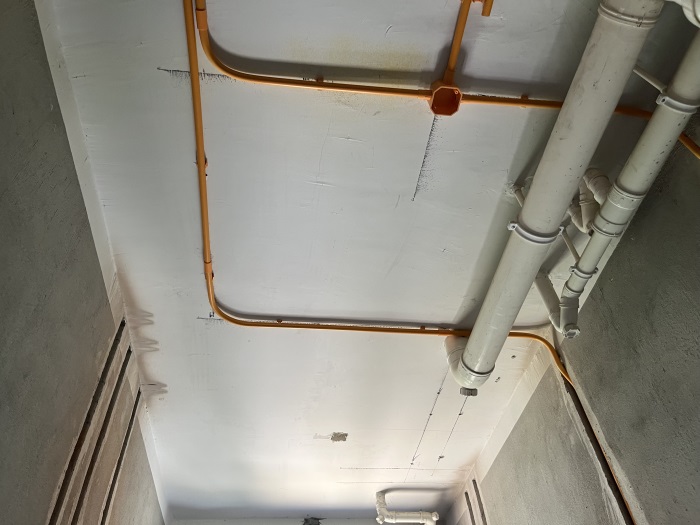

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

发表于 2023-6-2 15:51:24

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2023-6-2 15:52:23

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。

发表于 2023-6-2 15:52:55

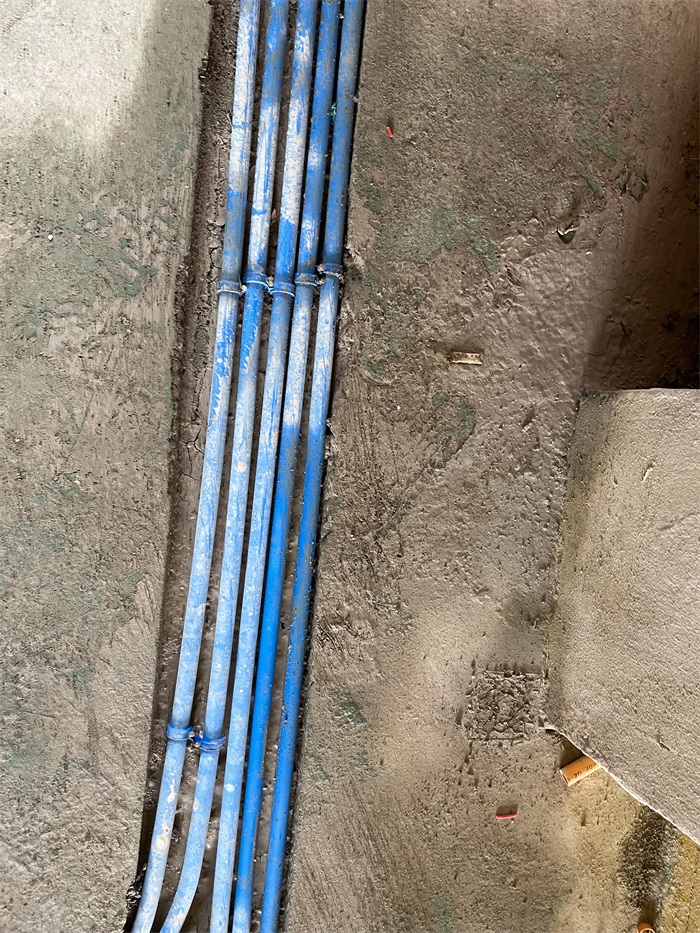

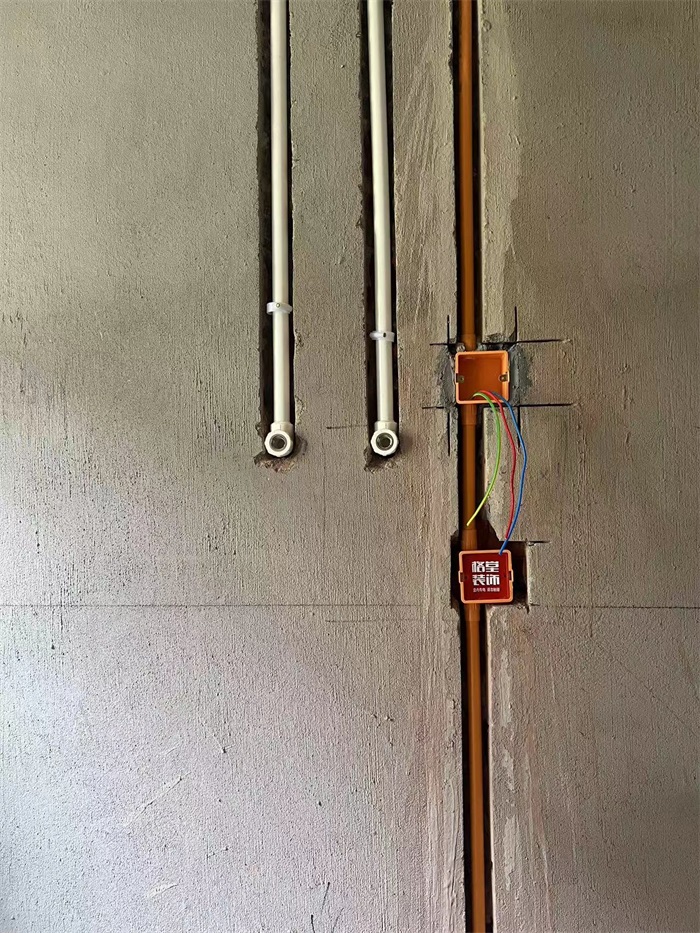

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2023-6-2 15:54:25

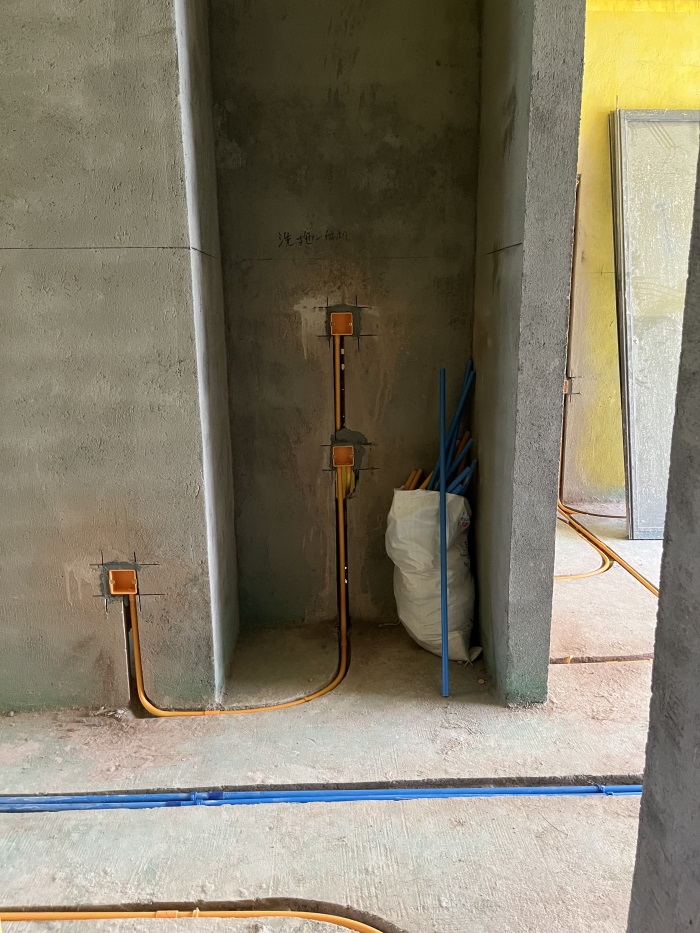

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2023-6-2 15:55:10

强弱电相距30公分以上，强弱电交接处用金属屏蔽管，防止干扰
