江山赋二期12#90m2北欧-舍

发表于 2023-3-22 13:25:19

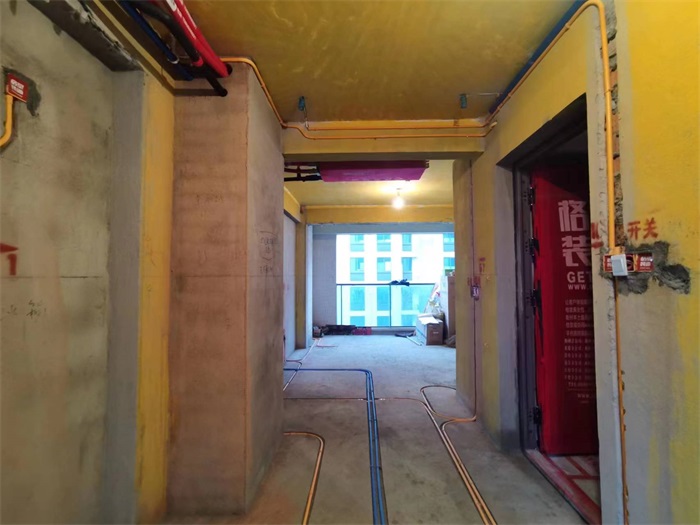

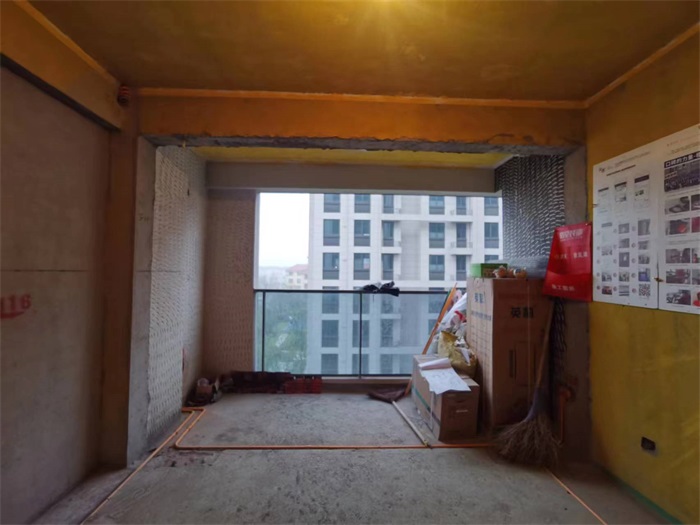

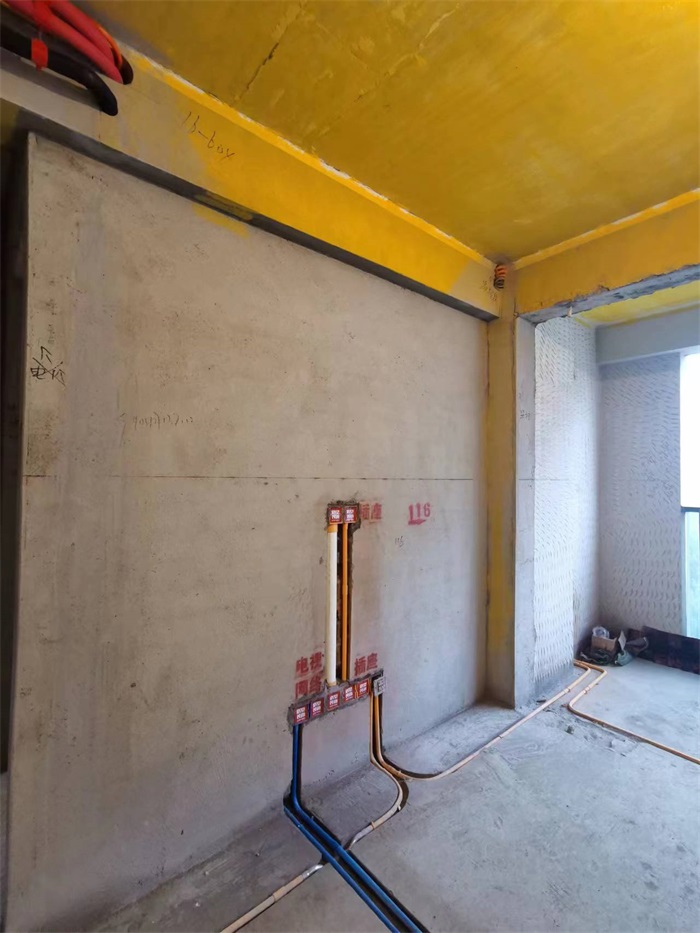

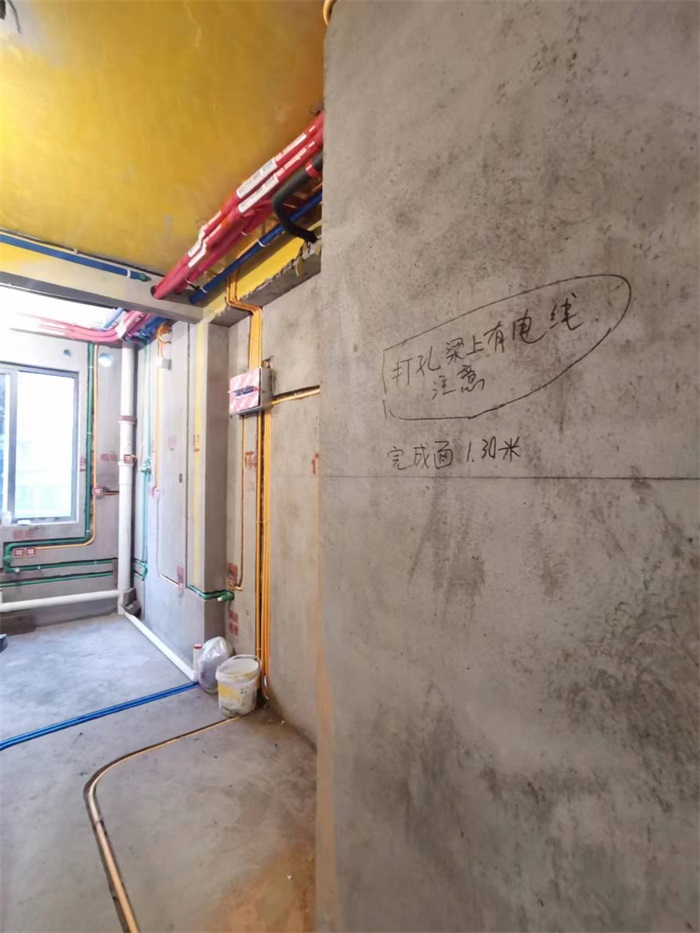

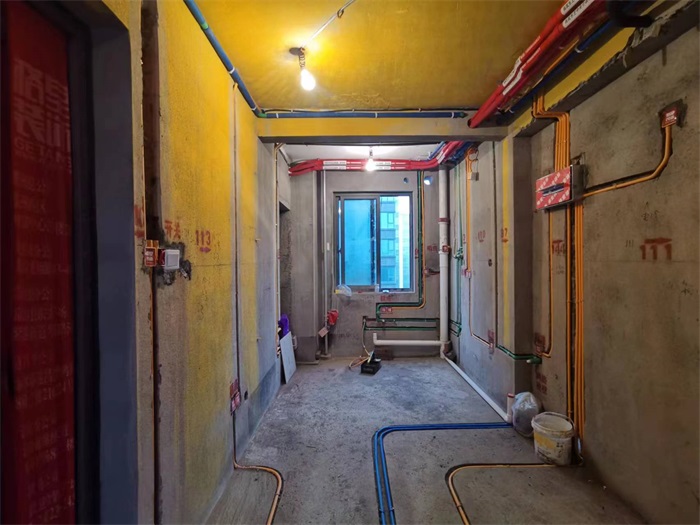

客厅对角

发表于 2023-3-22 13:26:44

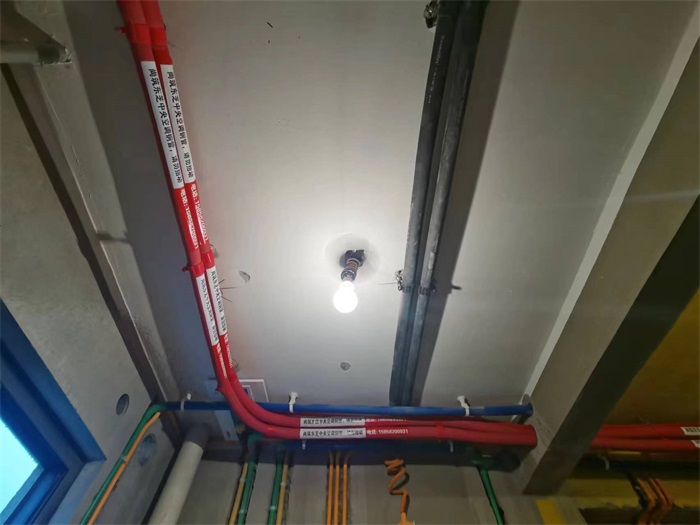

餐厅水电布局

发表于 2023-3-22 13:31:24

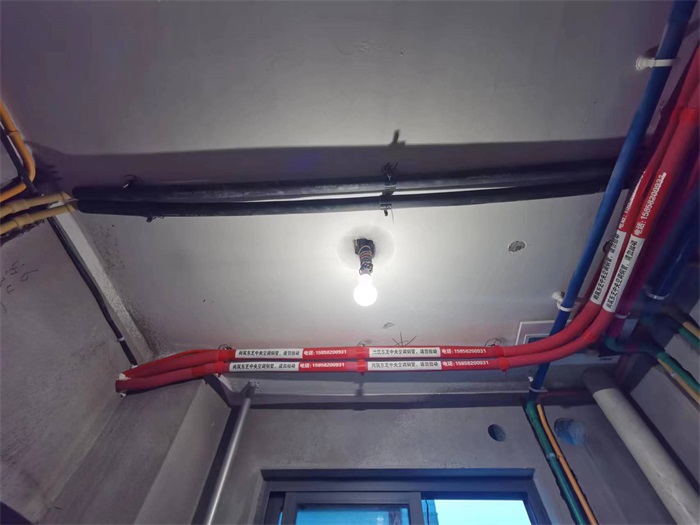

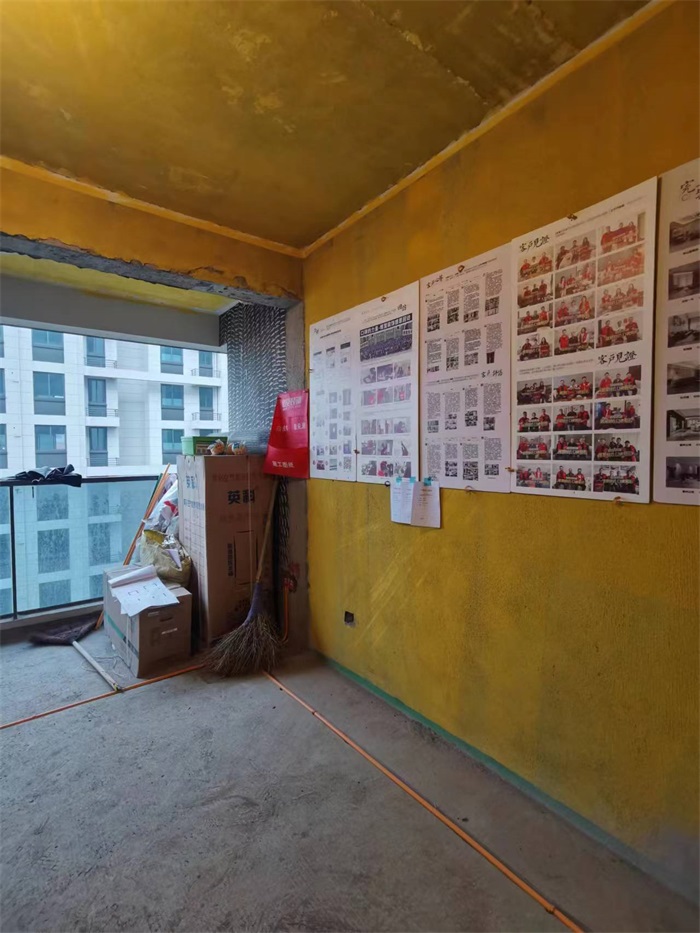

餐厅对角

发表于 2023-3-22 13:33:34

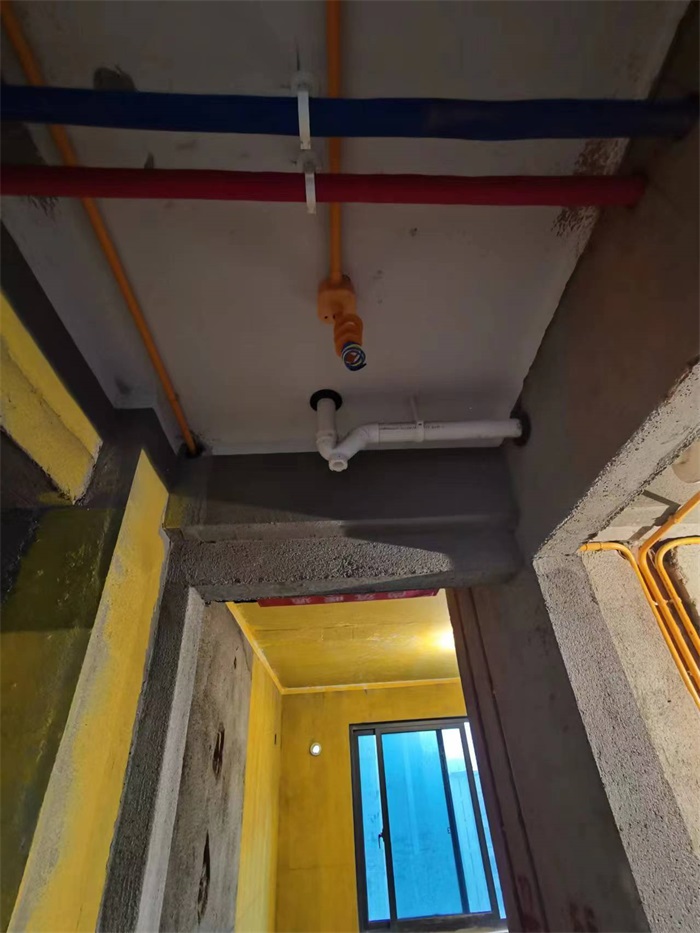

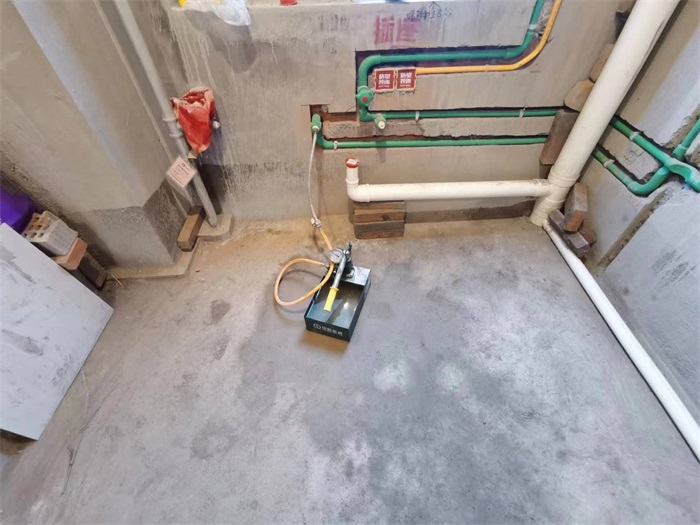

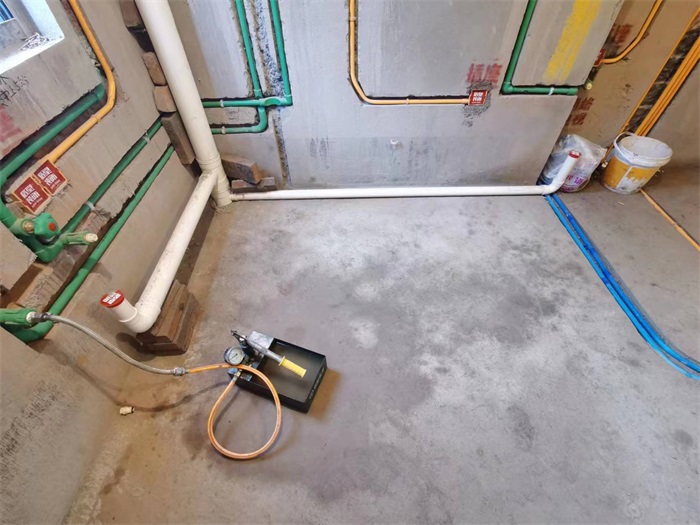

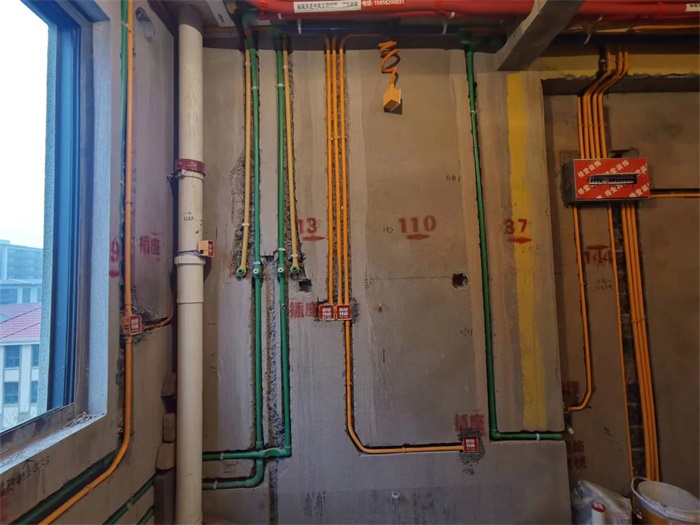

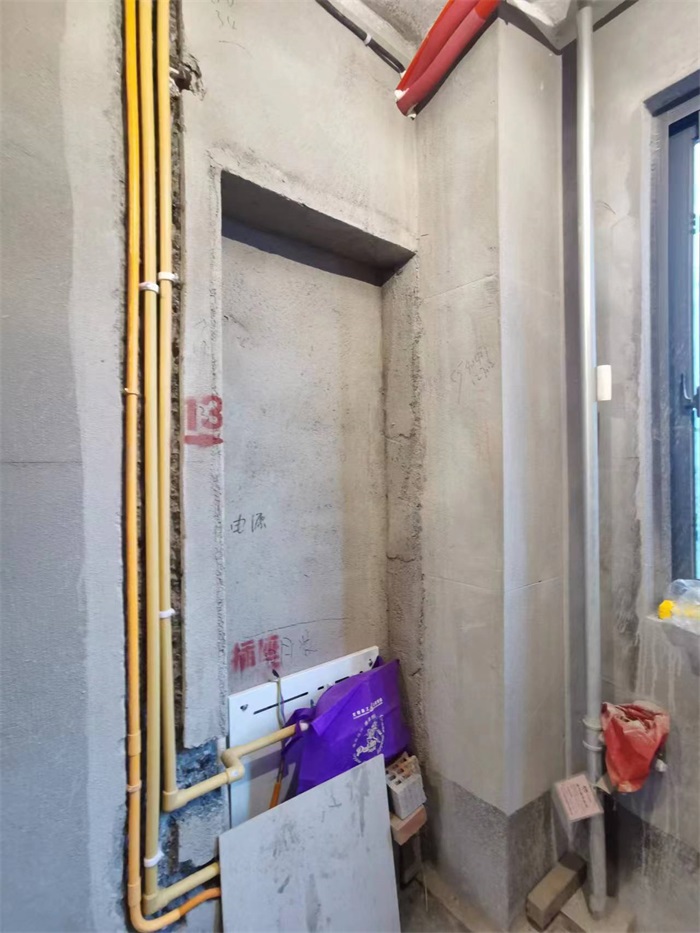

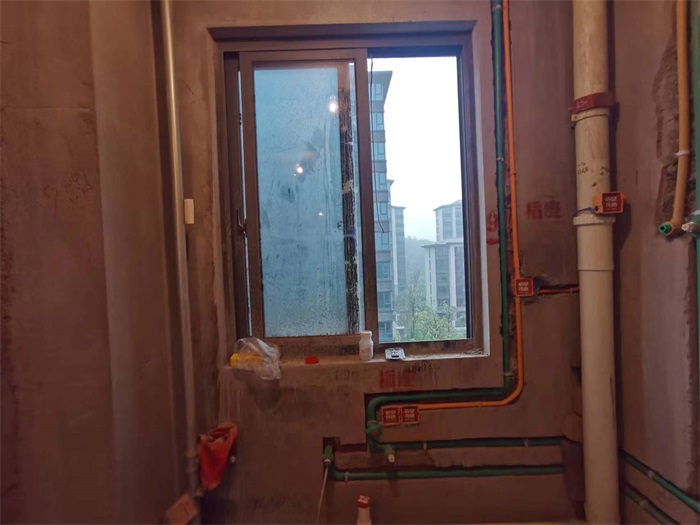

厨房水电布局

发表于 2023-3-22 13:35:33

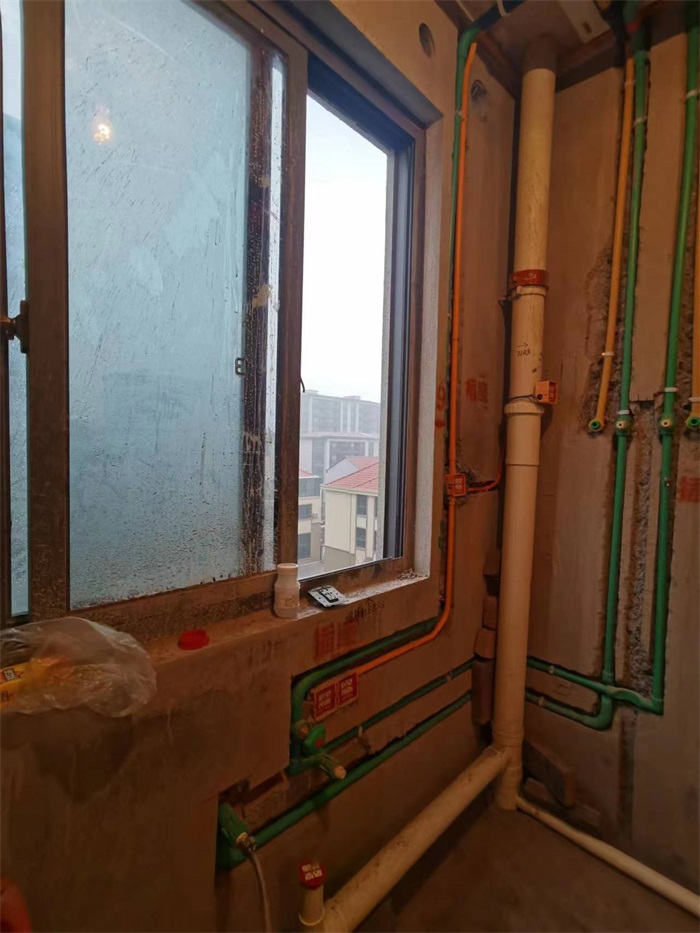

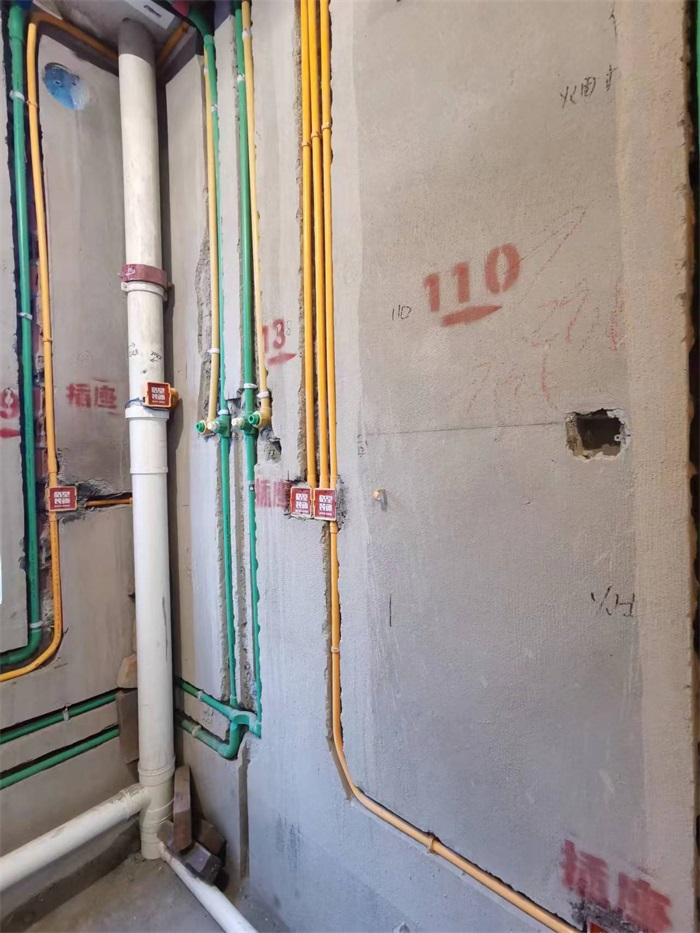

厨房对角

发表于 2023-3-22 14:01:16

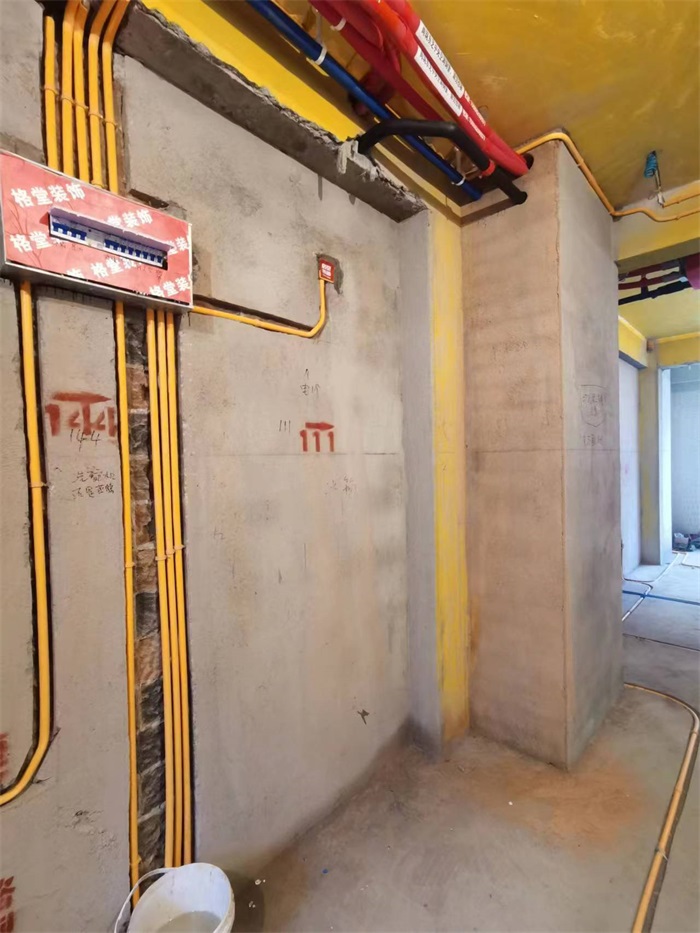

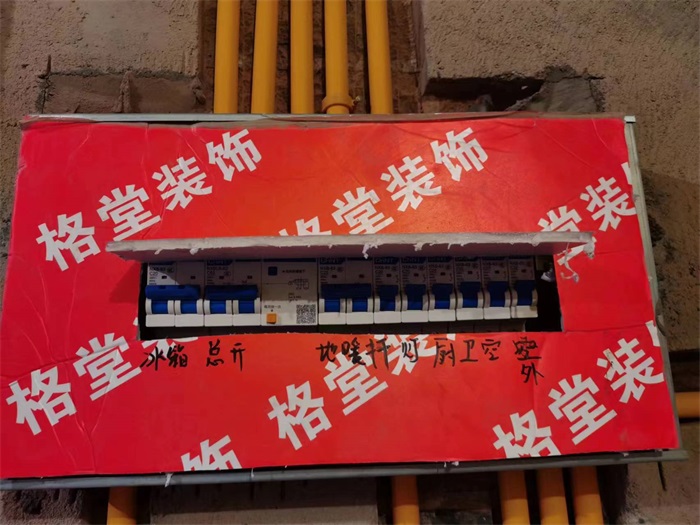

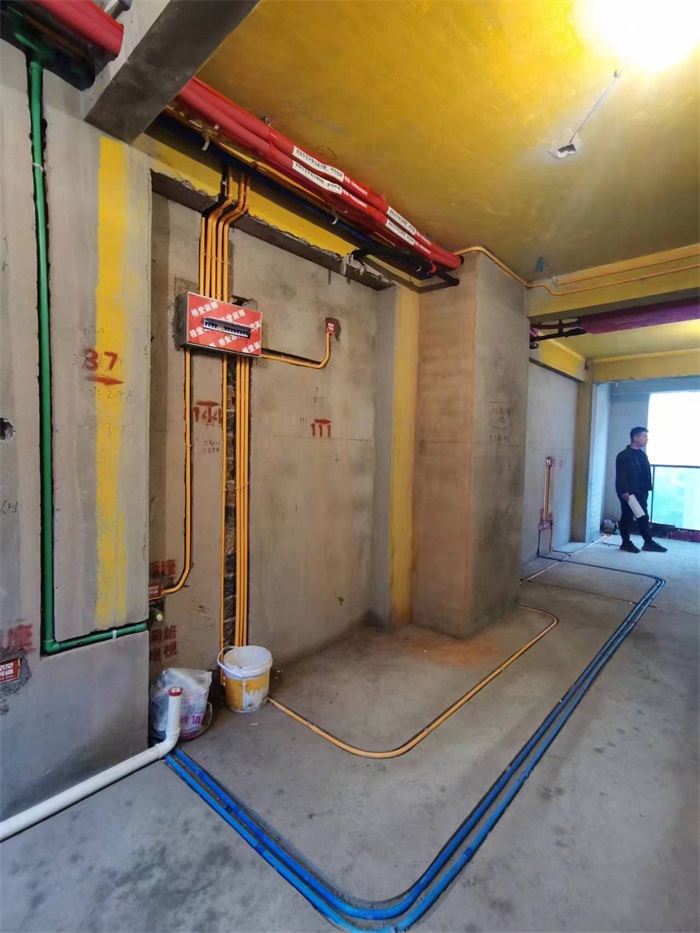

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2023-3-22 14:03:22

本帖最后由格堂红叶于 2023-3-22 14:05 编辑

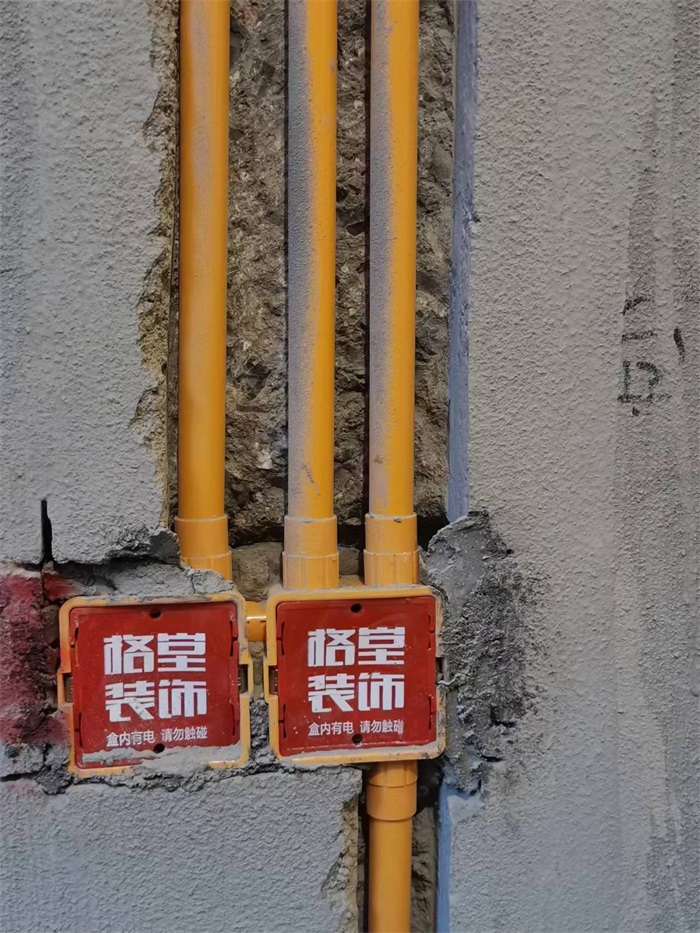

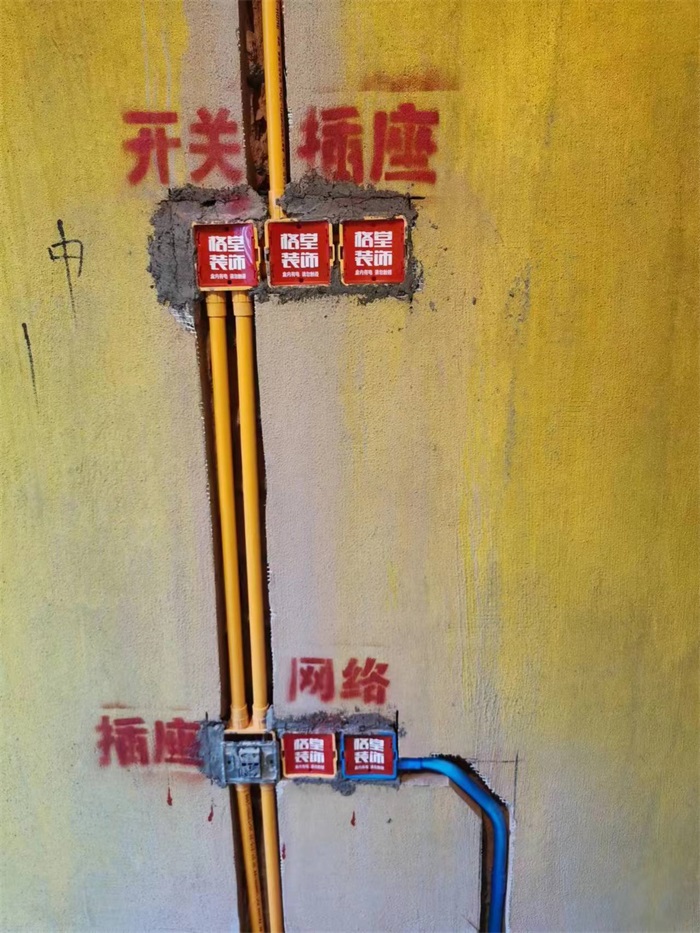

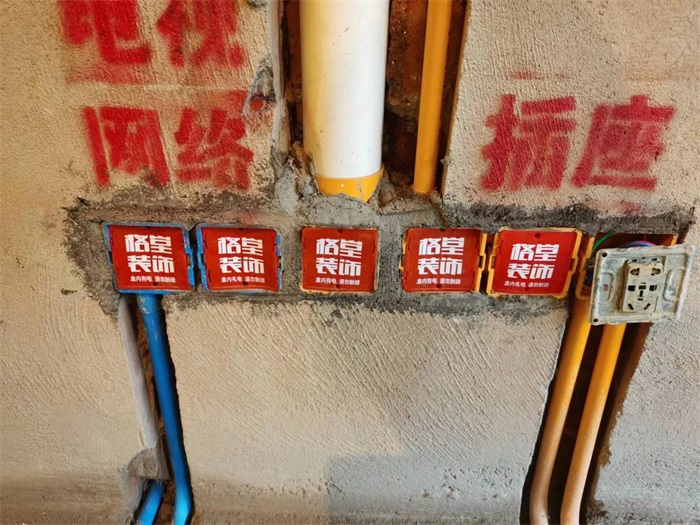

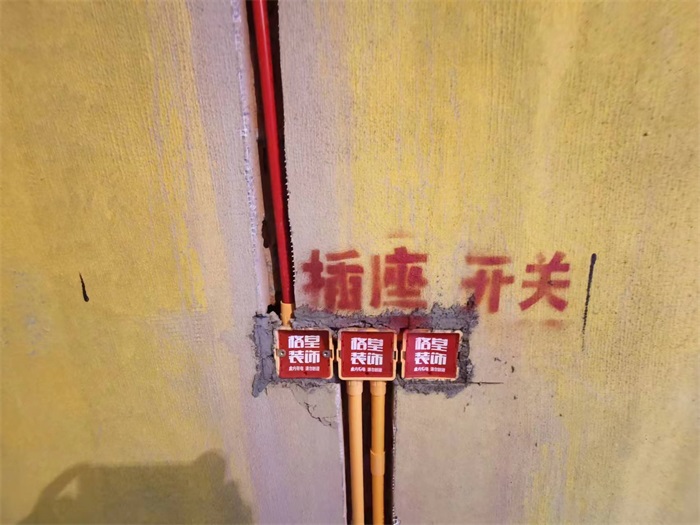

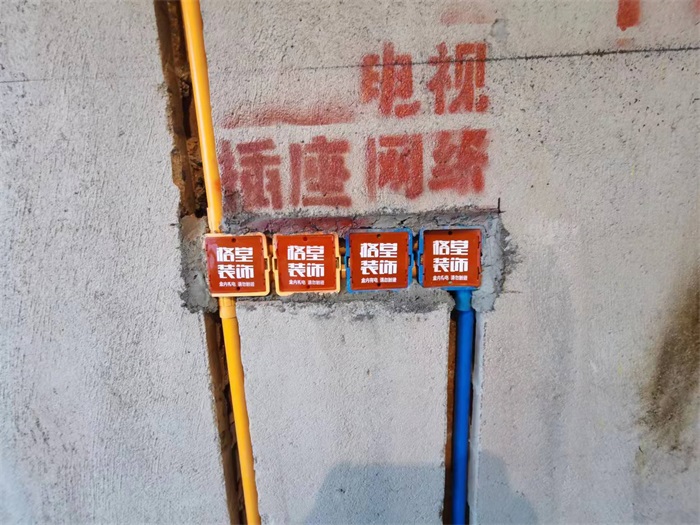

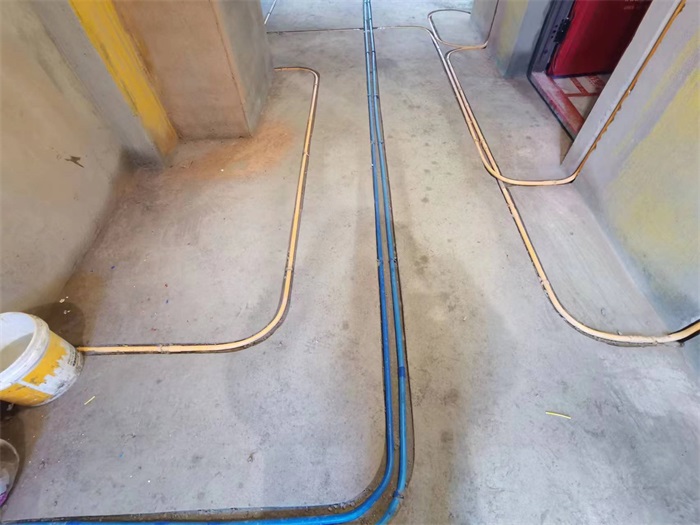

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2023-3-22 14:05:13

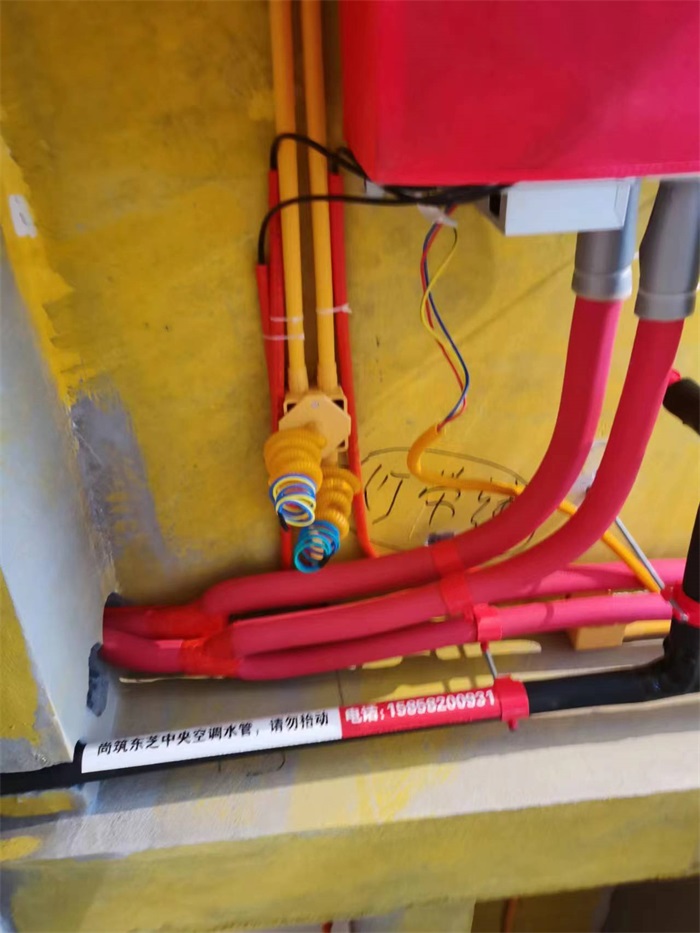

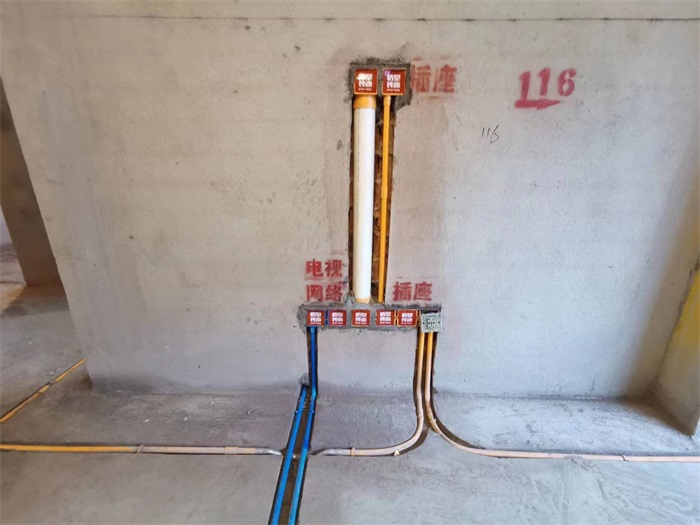

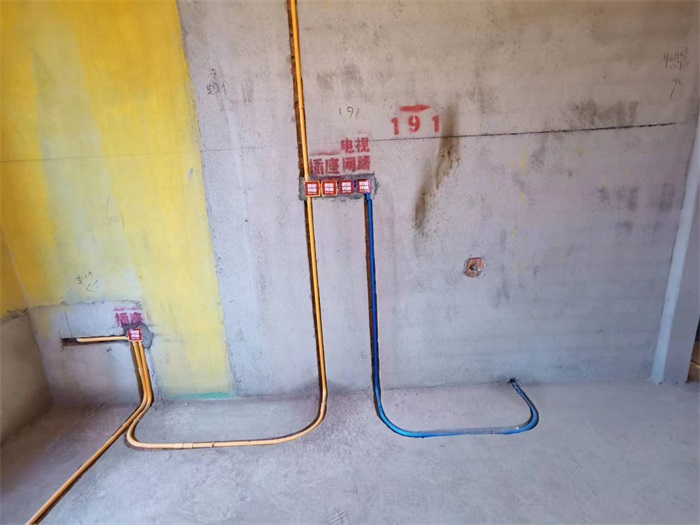

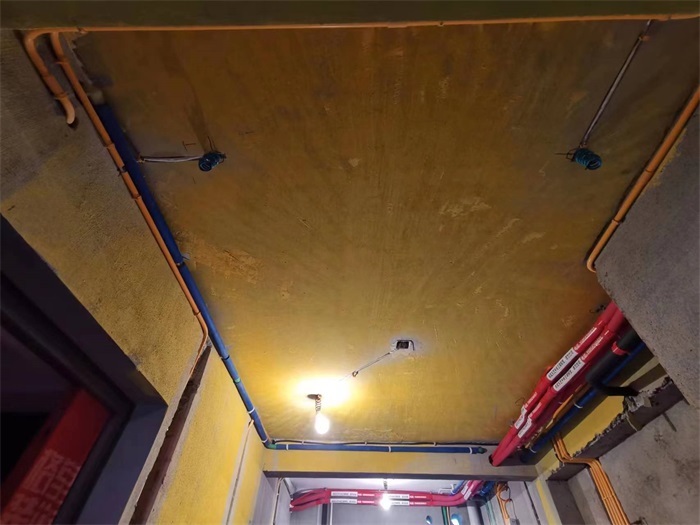

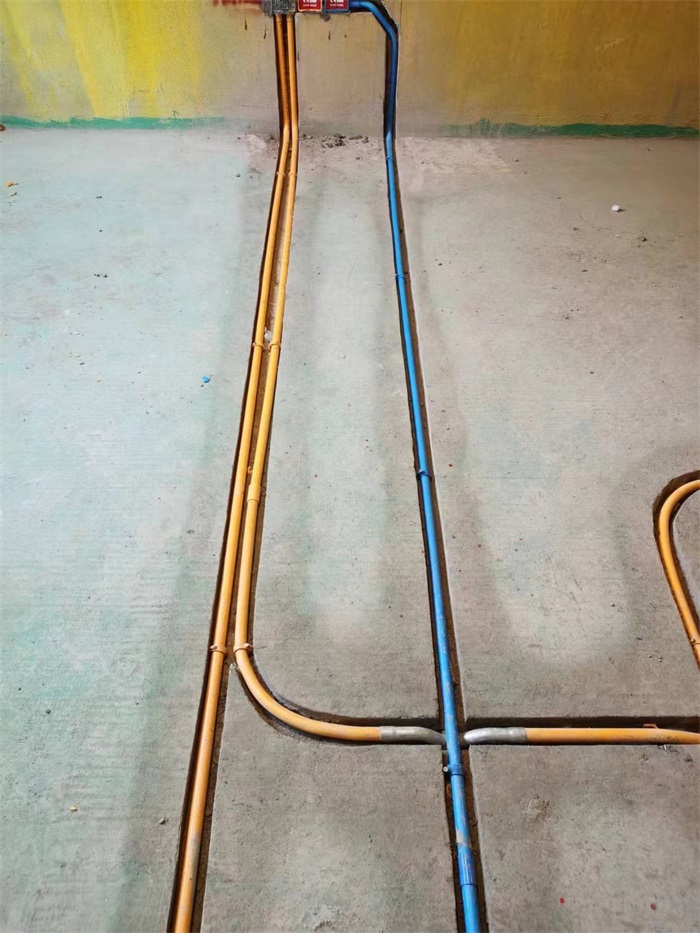

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

发表于 2023-3-22 14:13:38

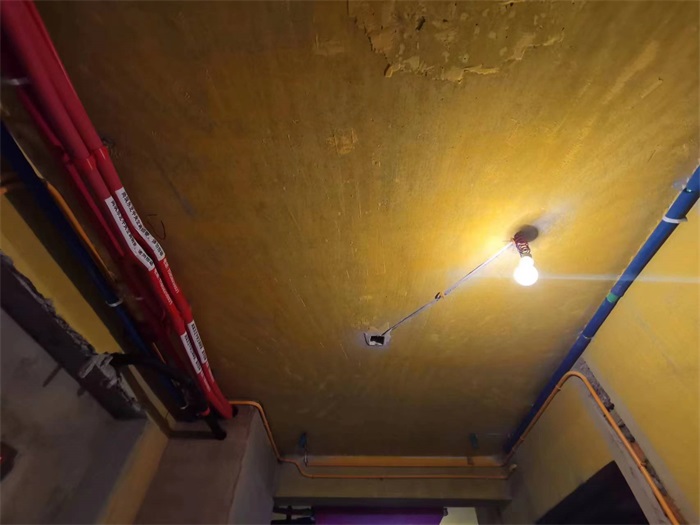

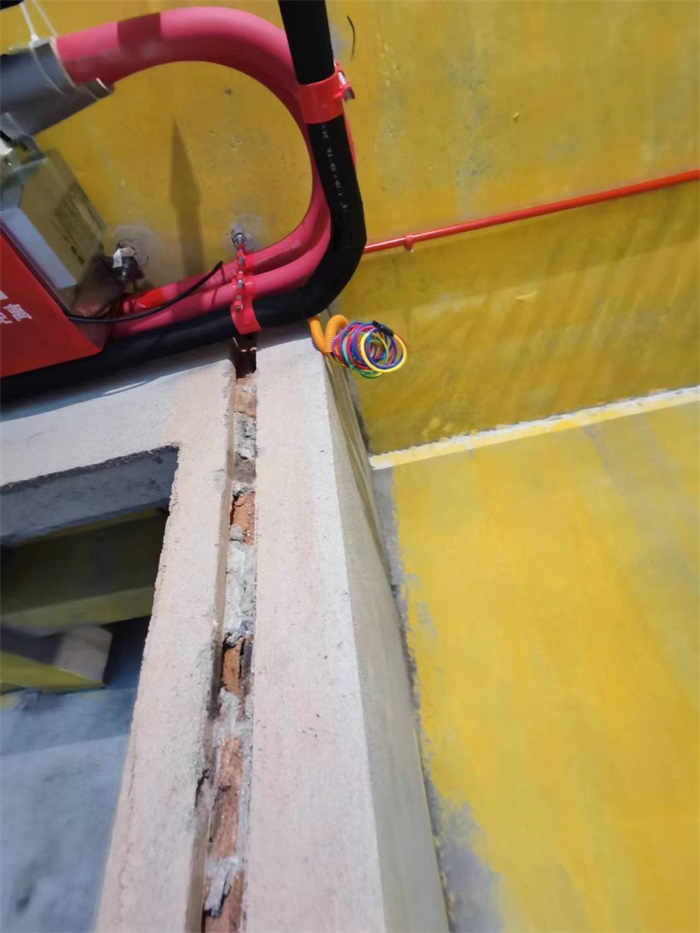

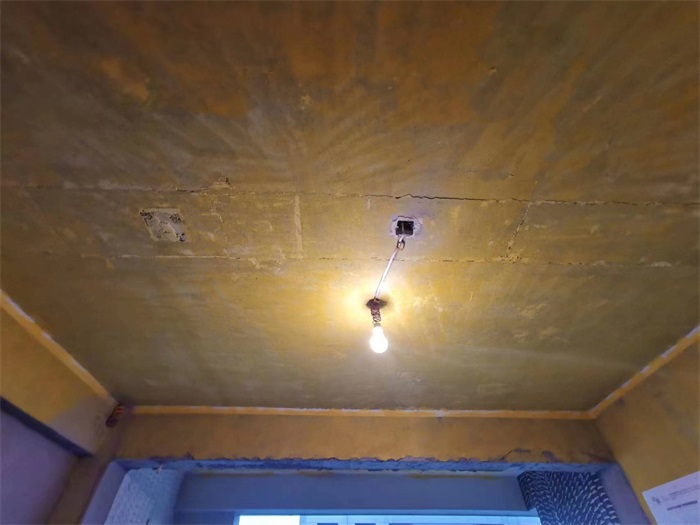

筒灯电线用波纹管保护

发表于 2023-3-22 14:15:12

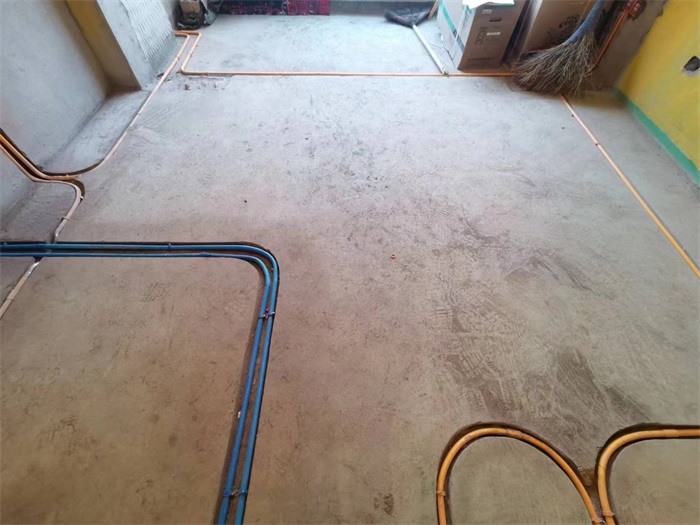

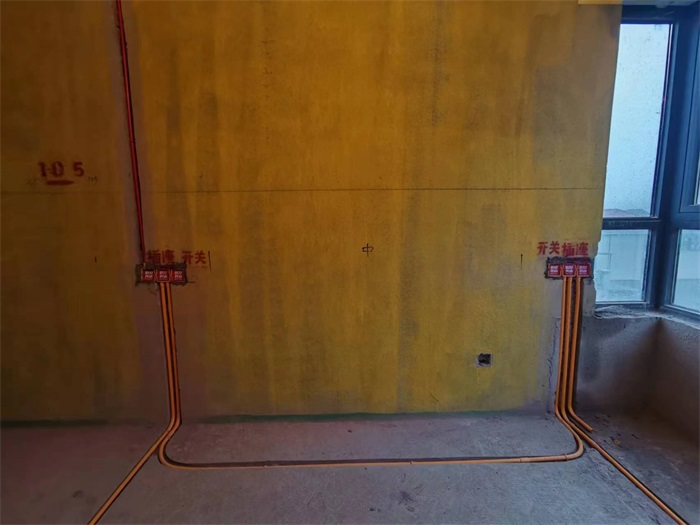

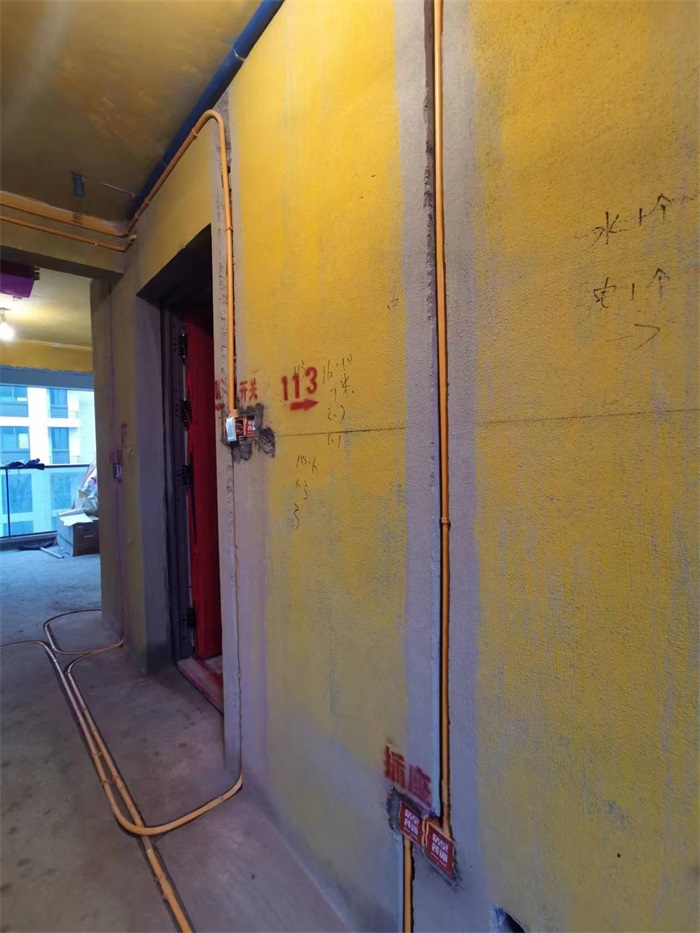

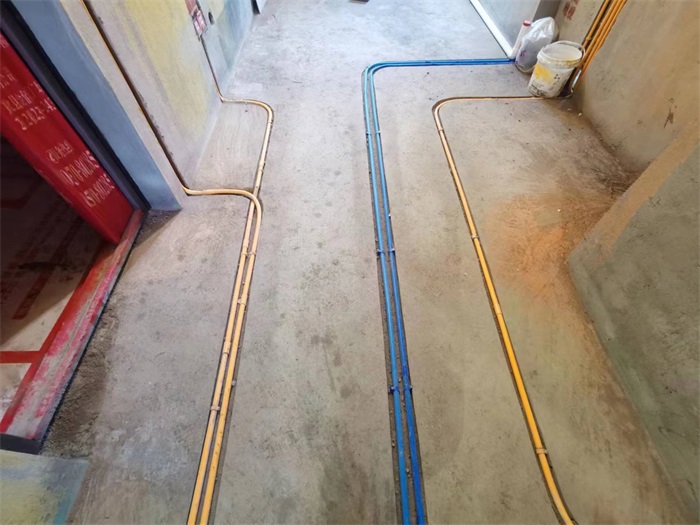

墙角禁止走管，距墙30公分以上。
