常山财富东方327-4#110㎡现代——原木

发表于 2023-3-28 16:38:46

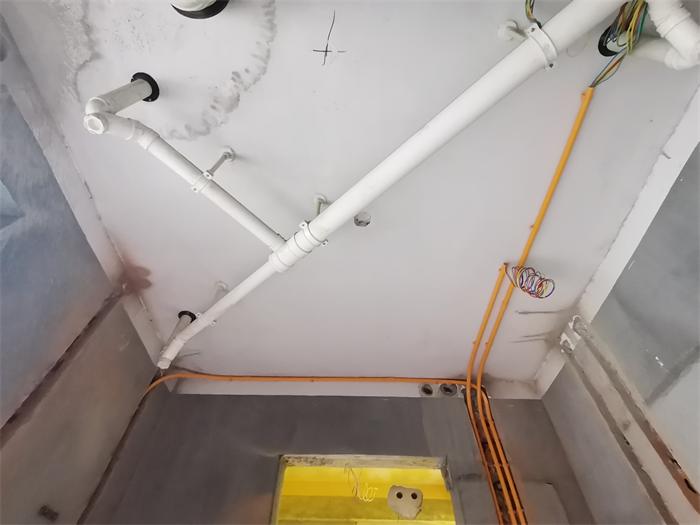

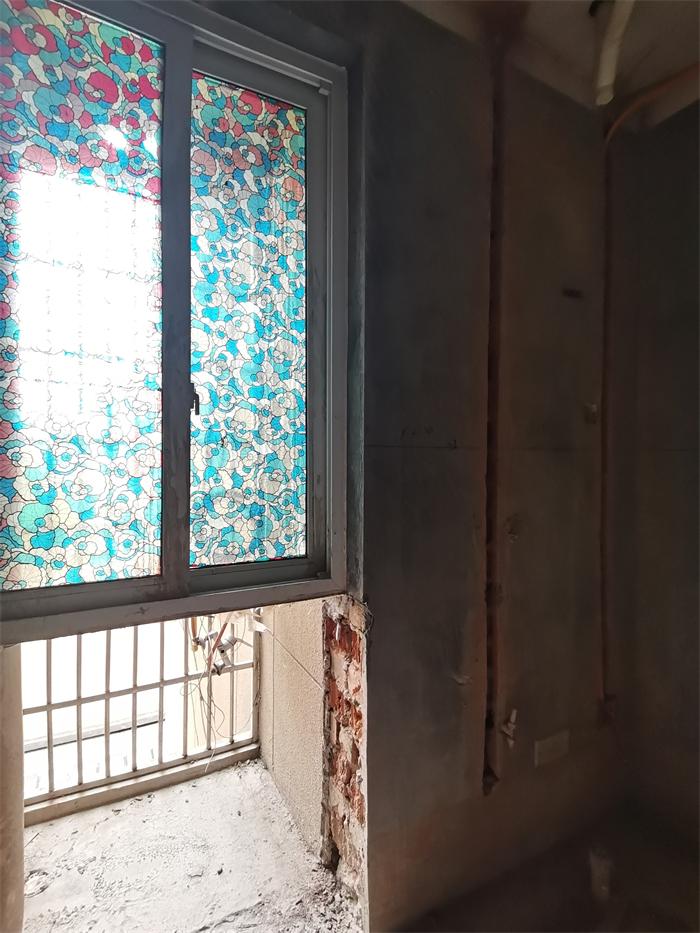

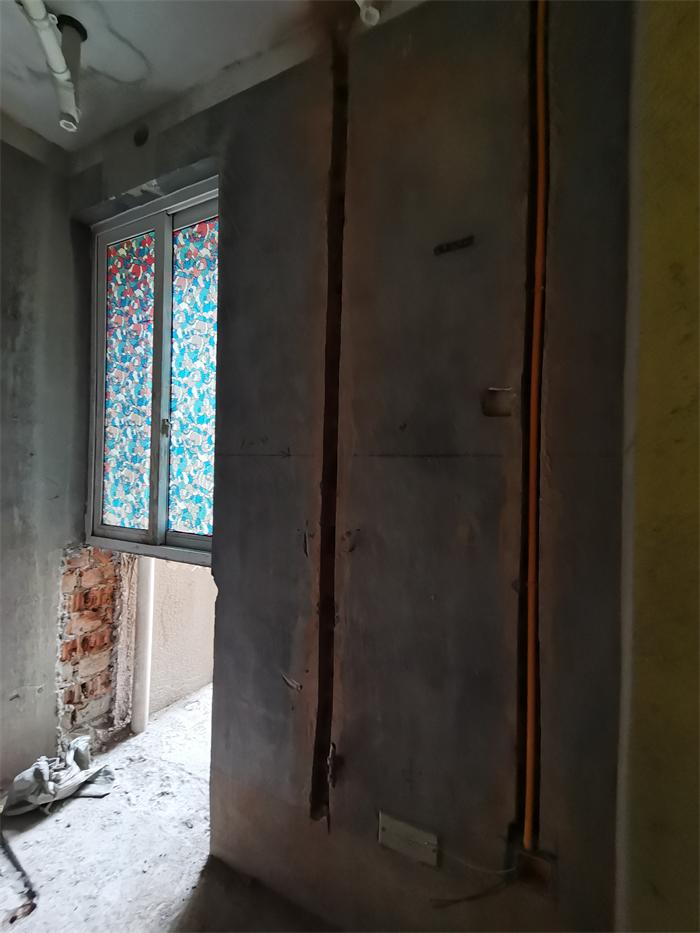

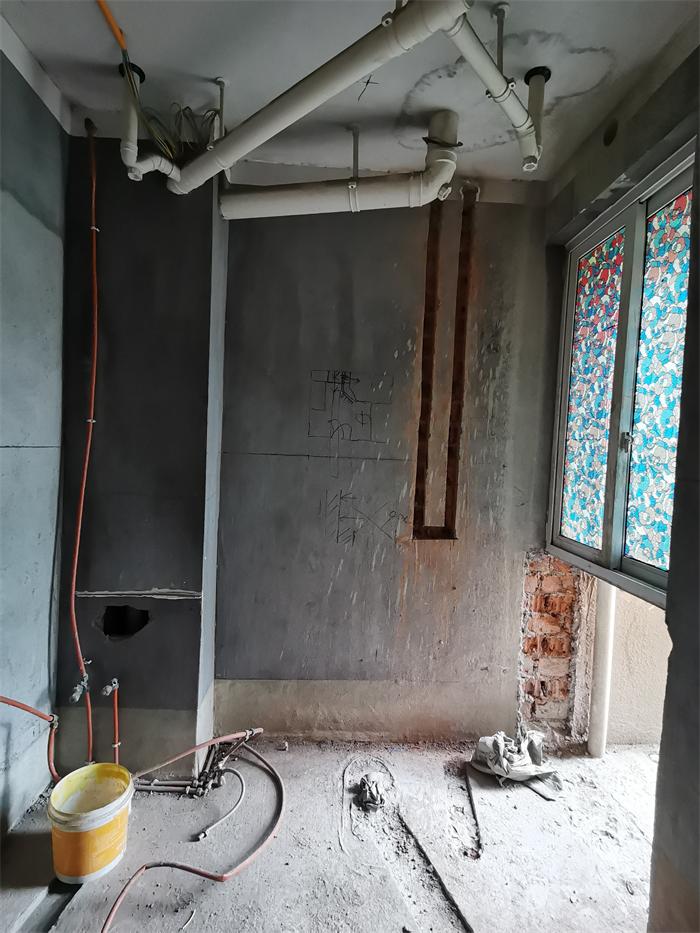

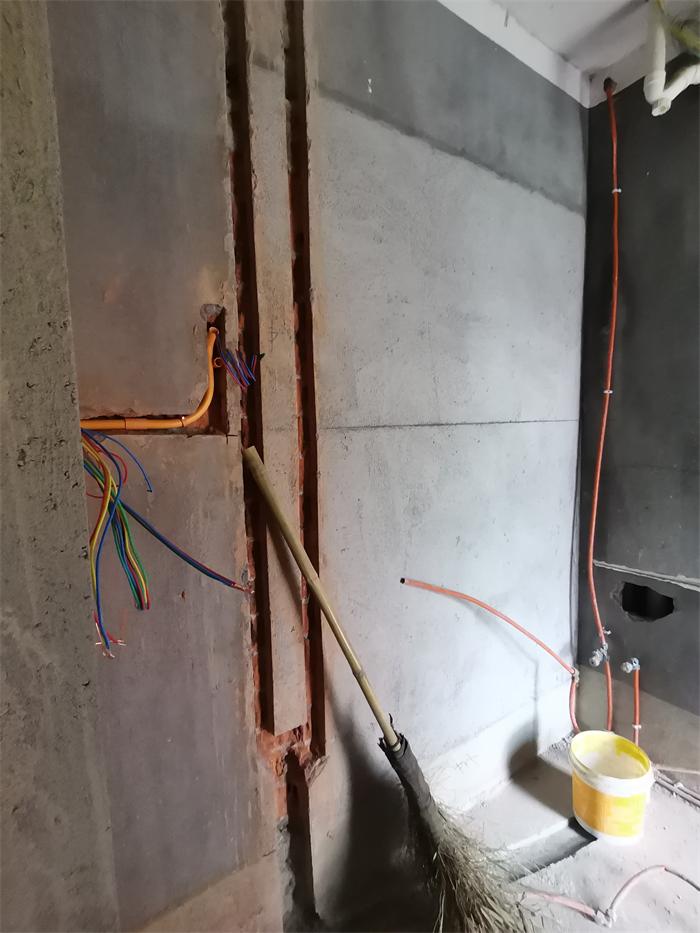

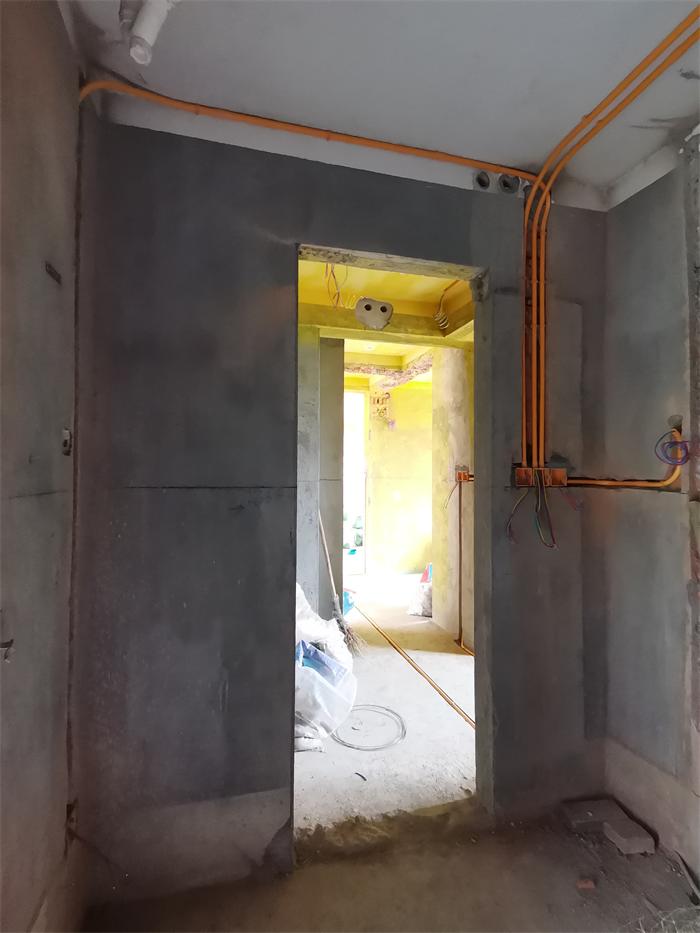

主卫，水电工艺施工。暗盒预埋，线管布置完成，穿线施工中

发表于 2023-3-28 16:39:34

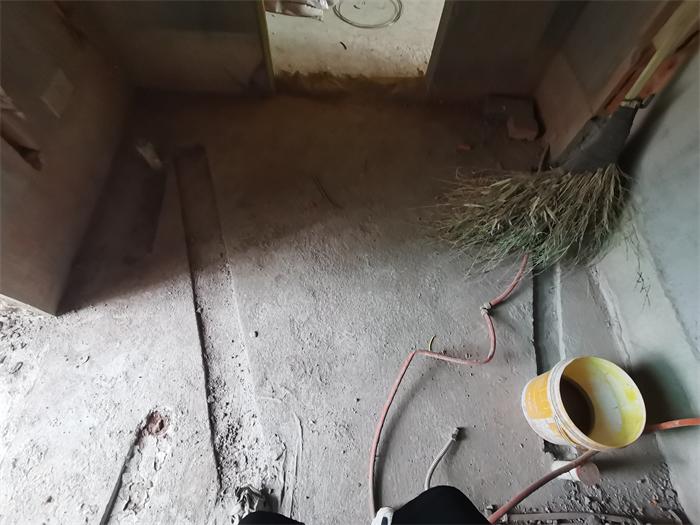

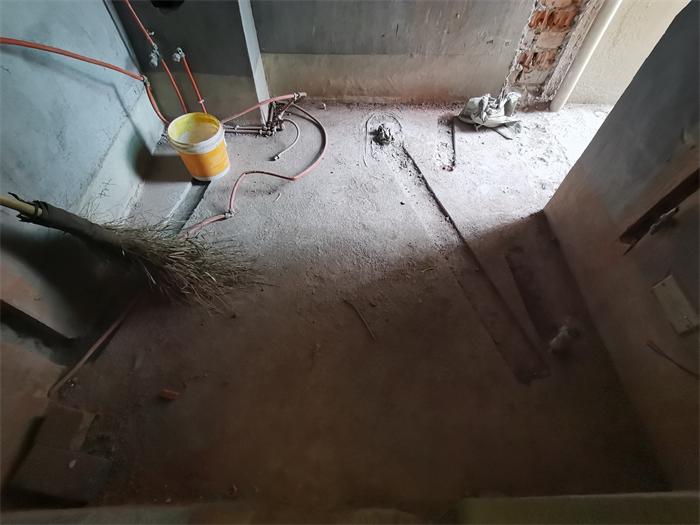

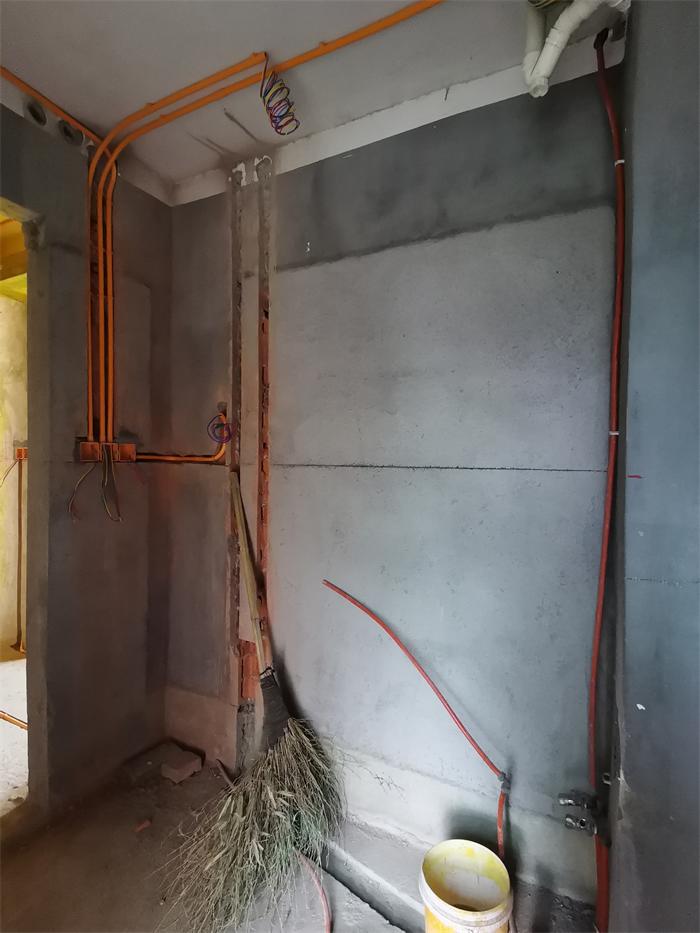

主卫，对角

发表于 2023-3-29 09:30:33

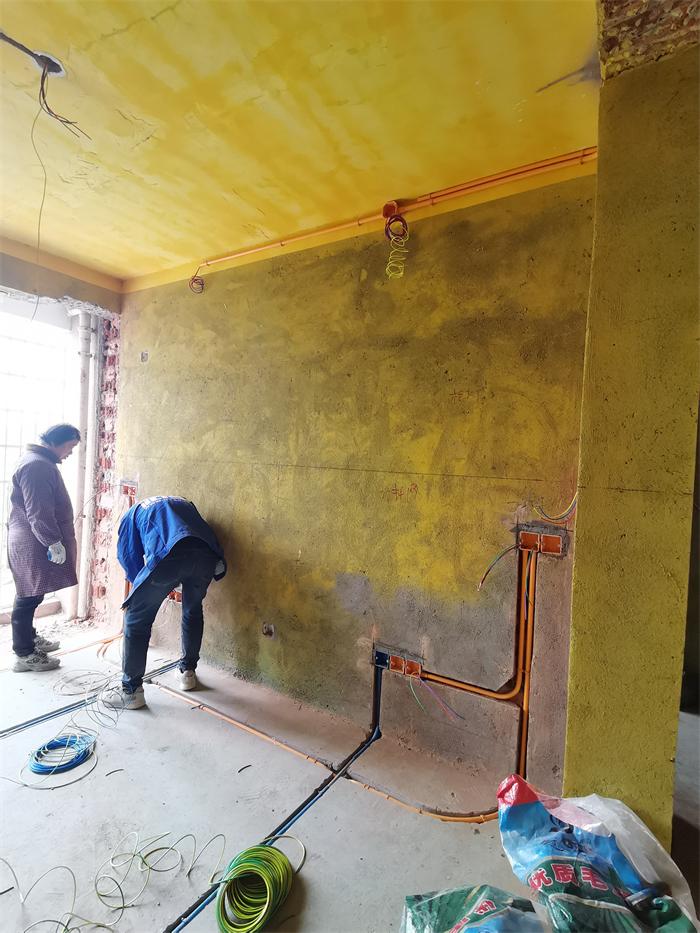

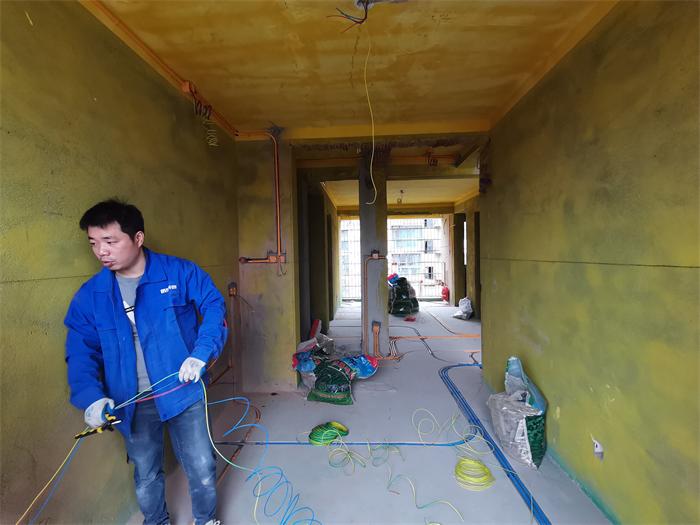

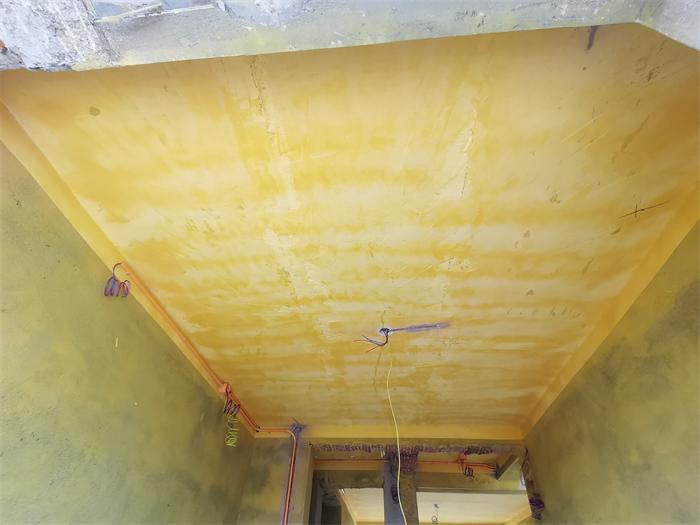

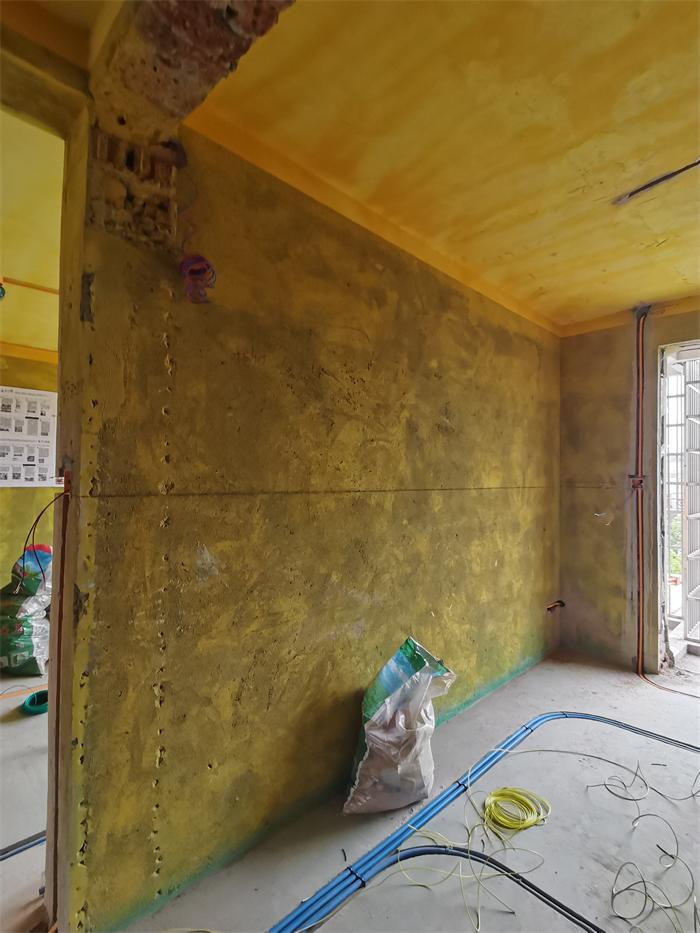

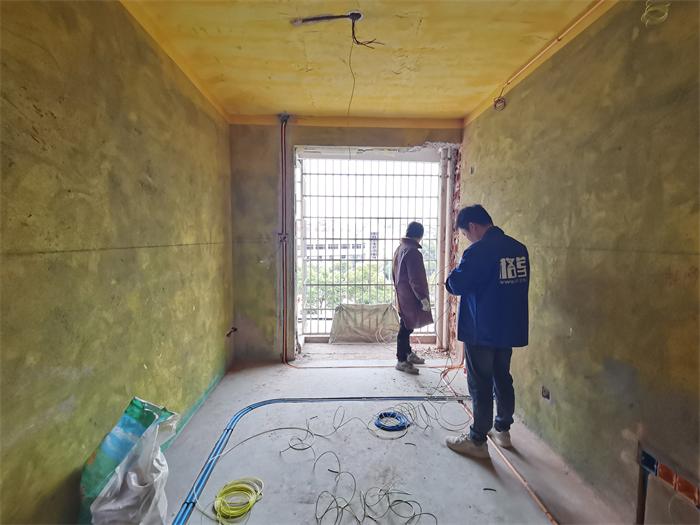

南次卧，水电工艺施工。暗盒预埋，线管布置完成，穿线施工中

发表于 2023-3-29 09:31:11

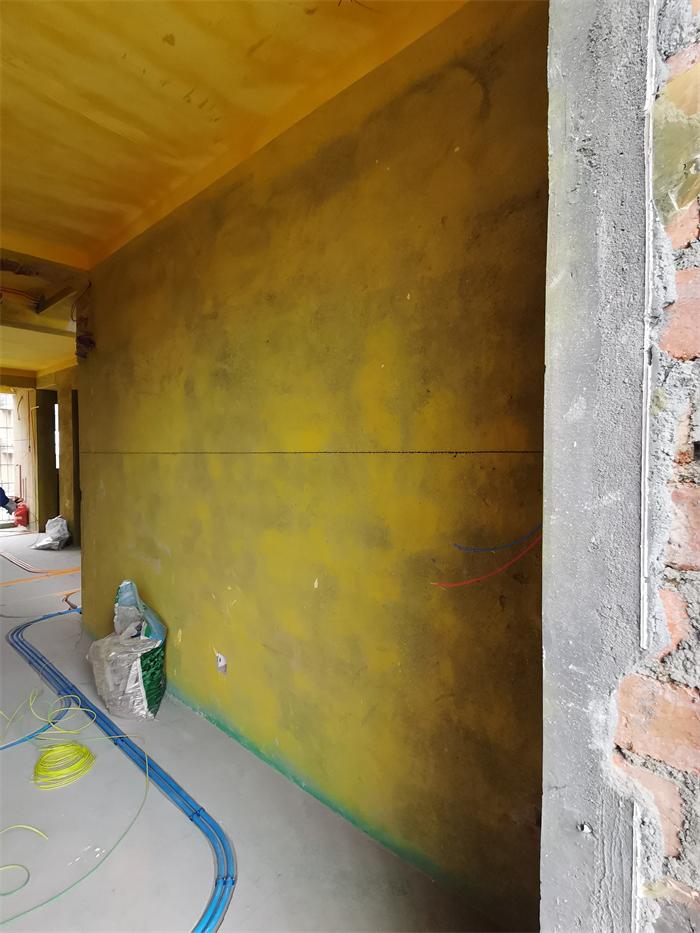

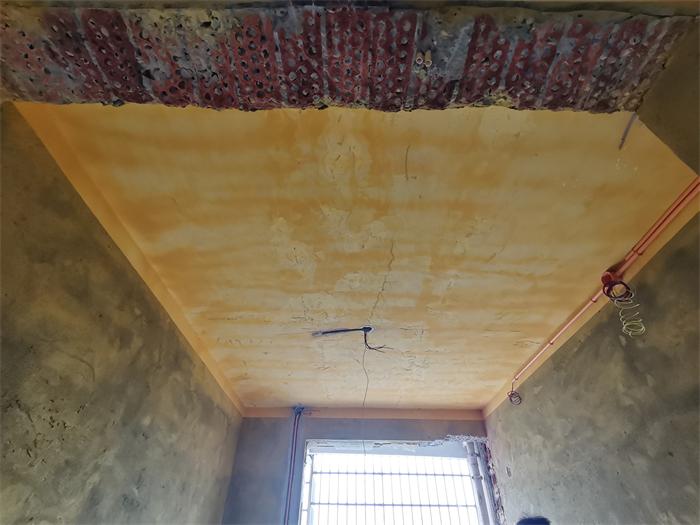

南次卧，对角

发表于 2023-3-29 09:32:30

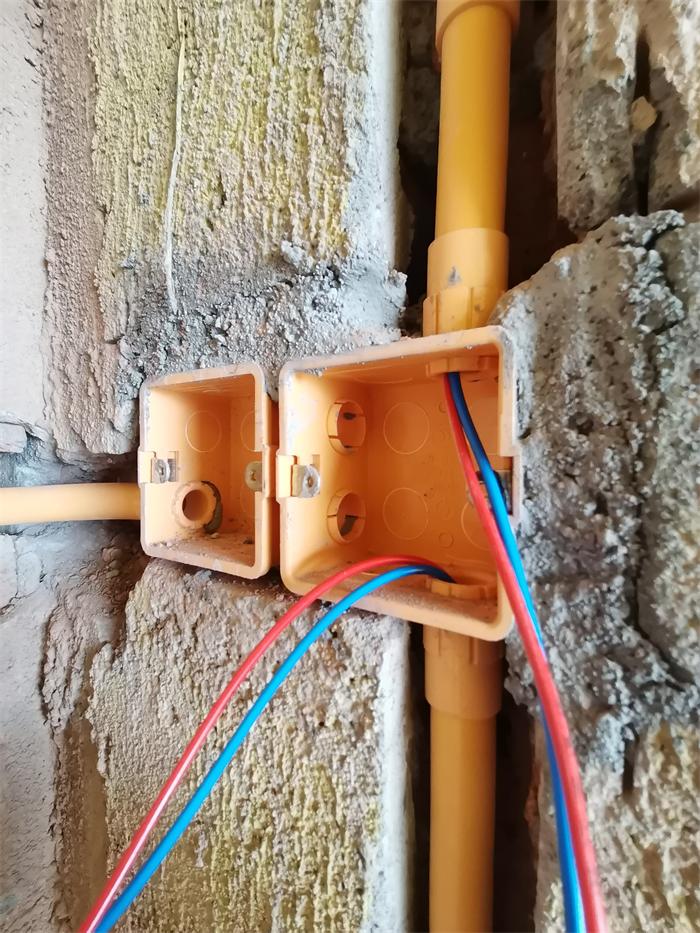

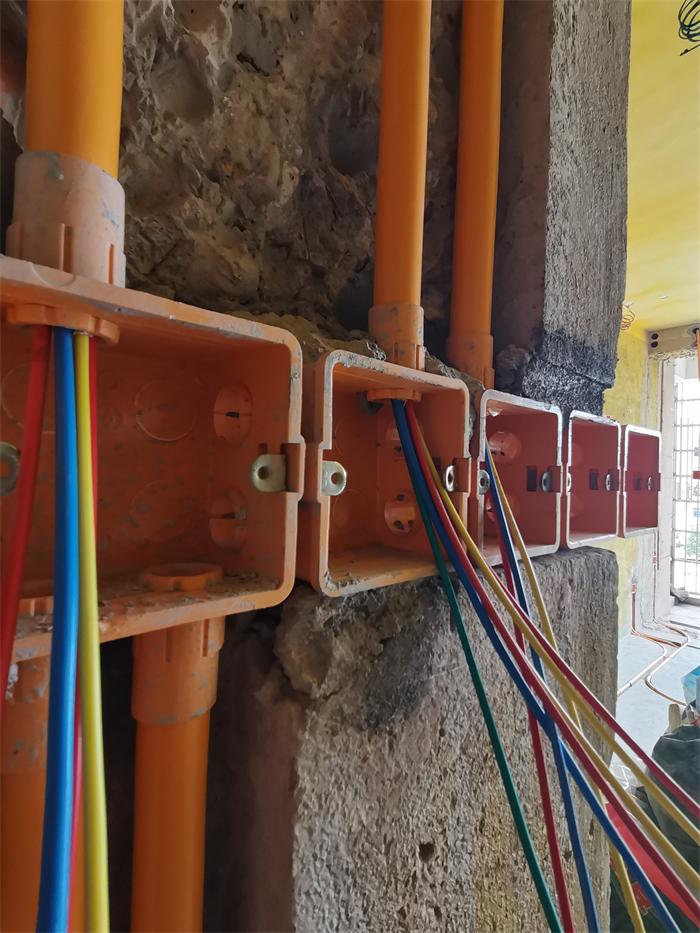

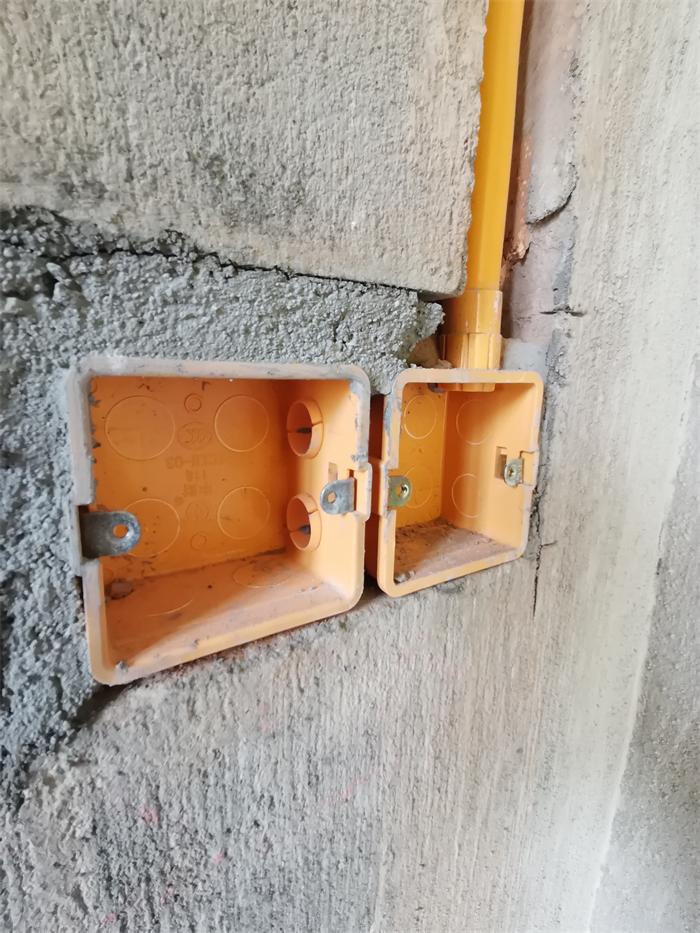

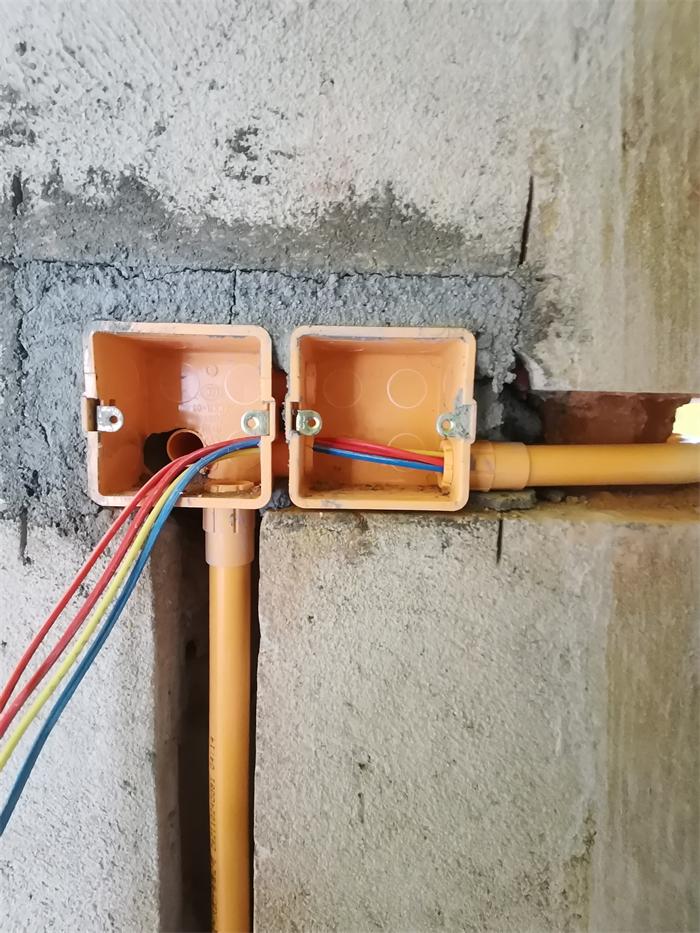

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2023-3-29 09:33:42

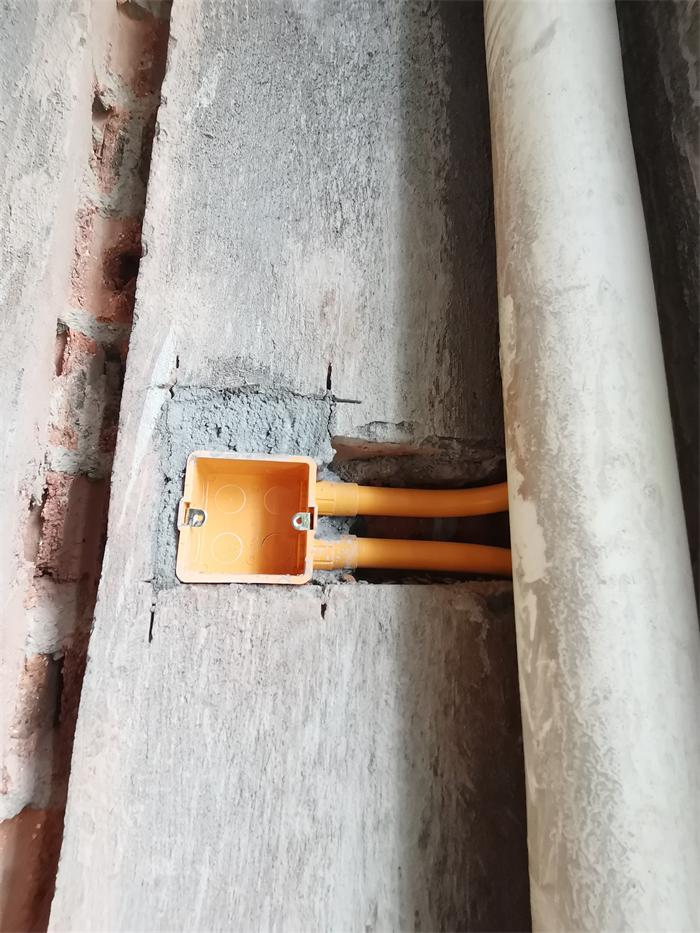

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2023-3-29 09:34:17

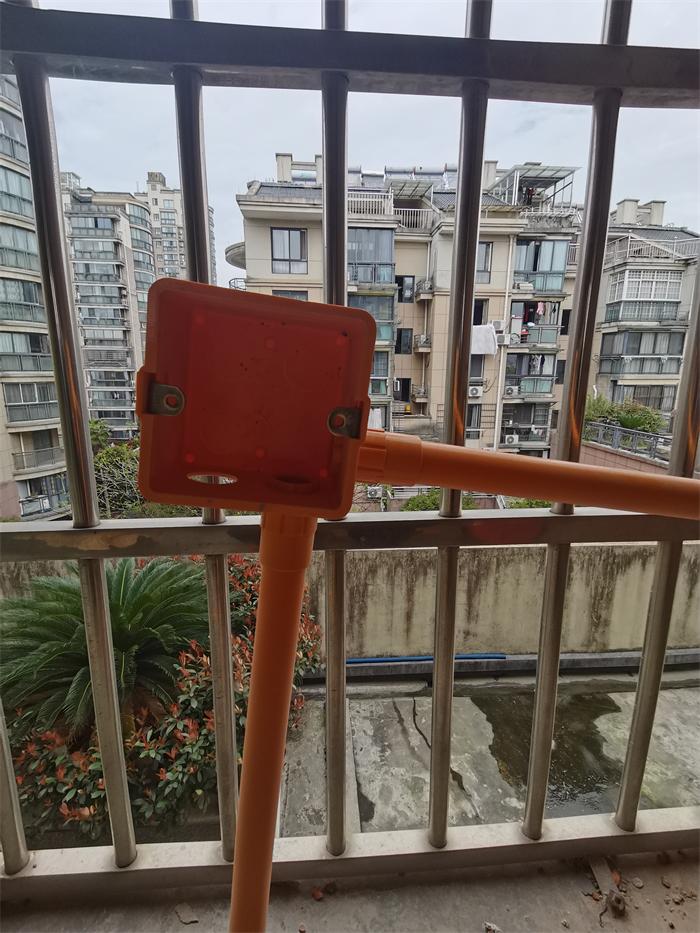

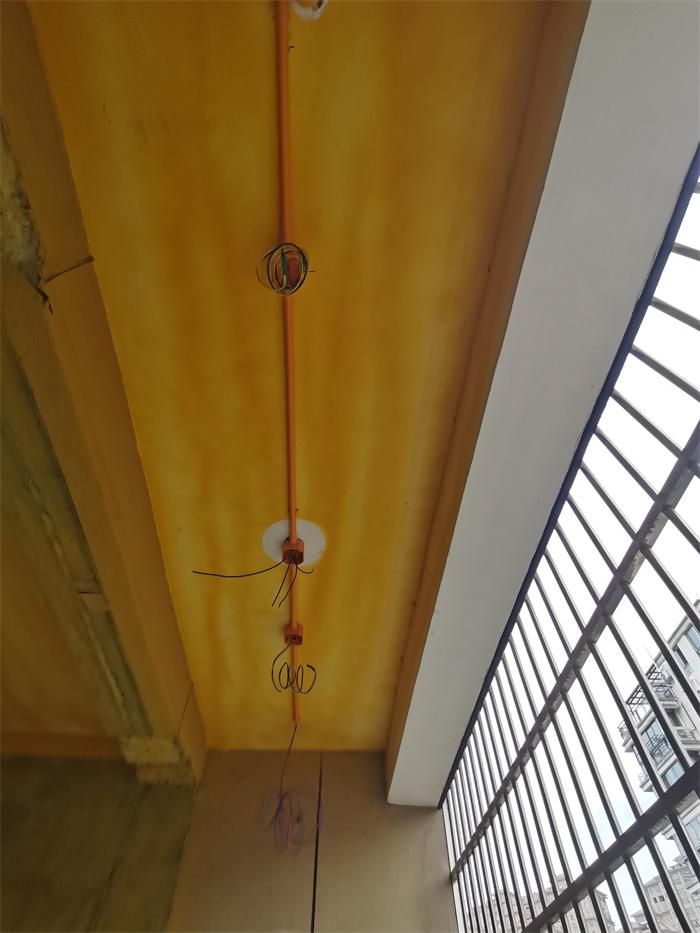

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2023-3-29 09:35:13

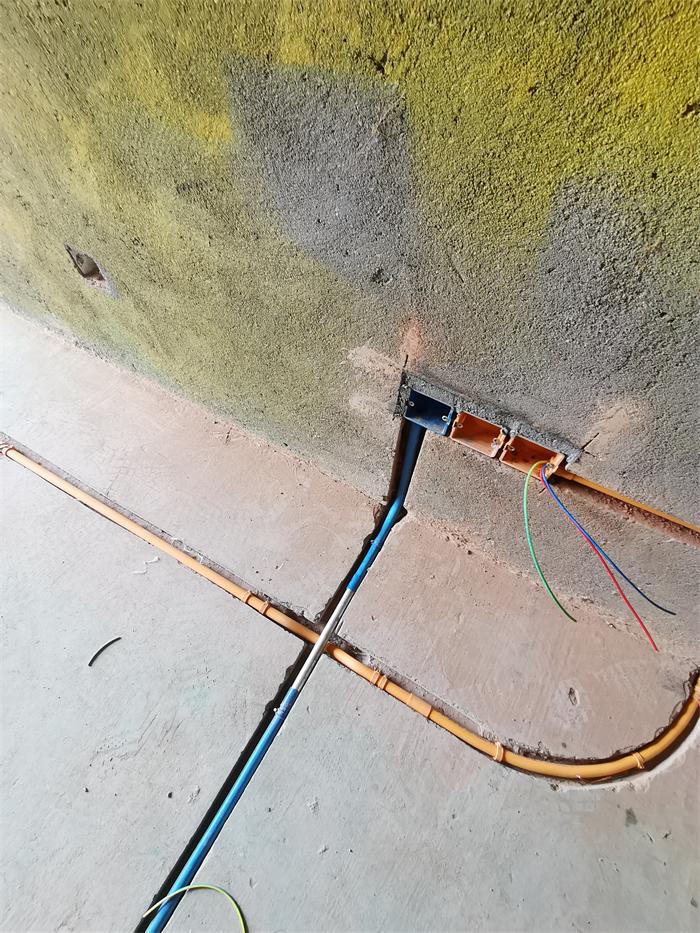

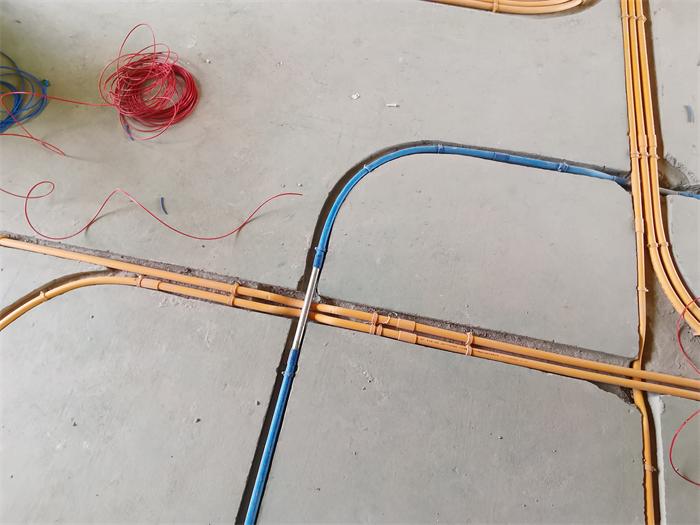

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2023-3-29 09:36:05

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2023-3-29 09:36:48

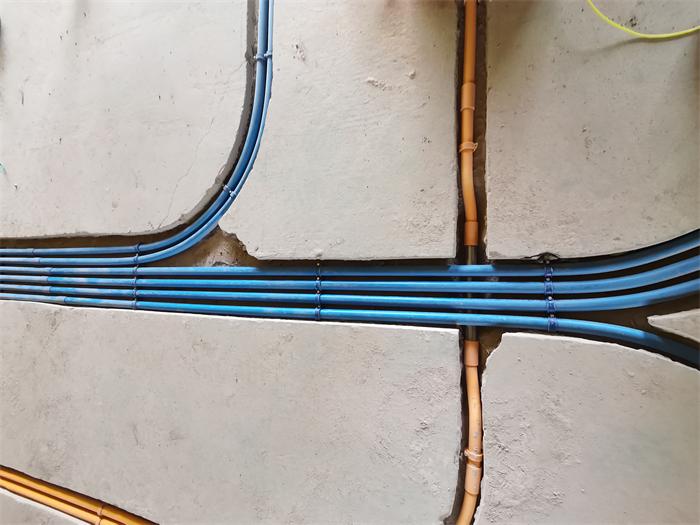

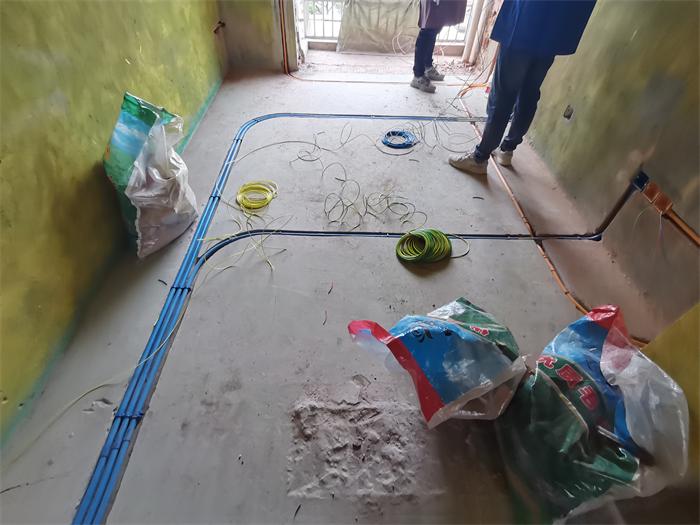

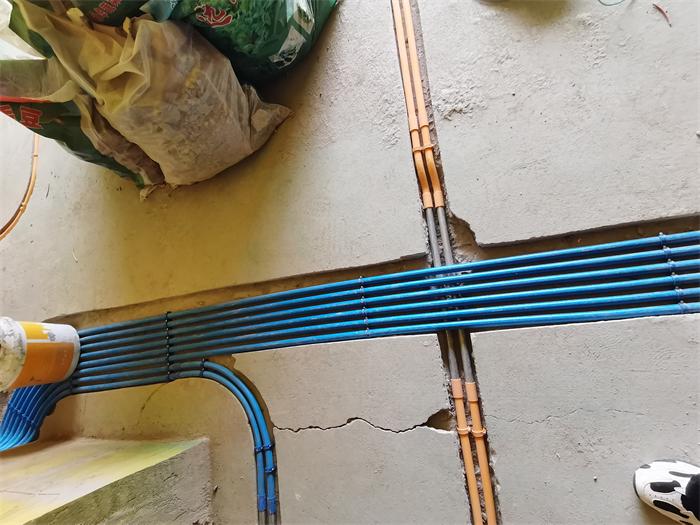

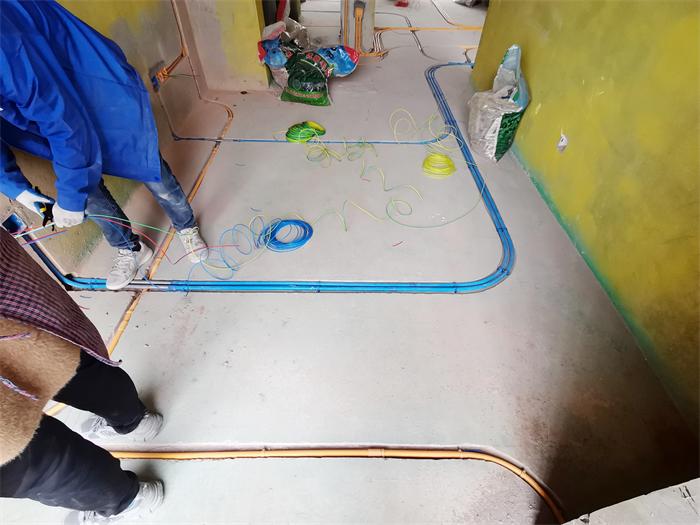

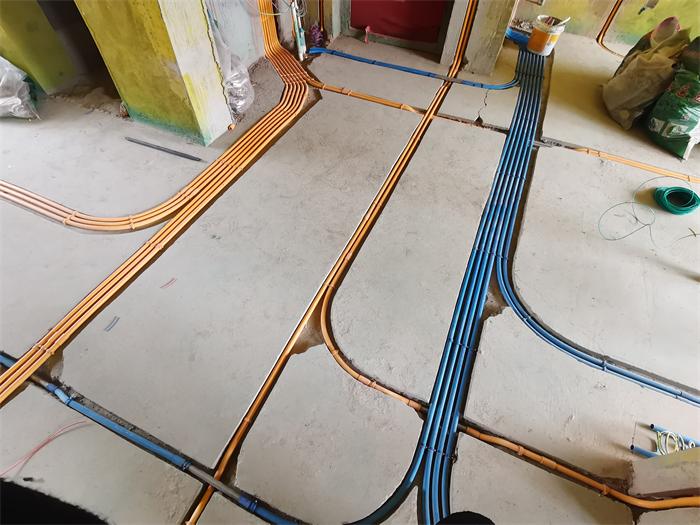

地面线管并排2根以上管卡平钉，间隙均匀
