东苑小区9-3-2#60㎡简约———引光入室

发表于 2022-12-26 13:08:58

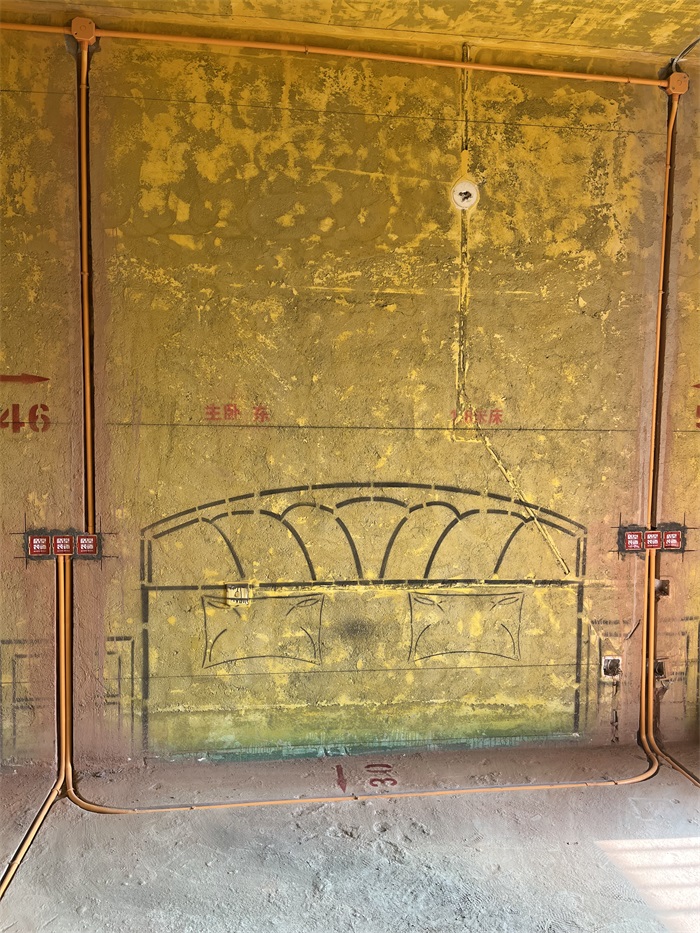

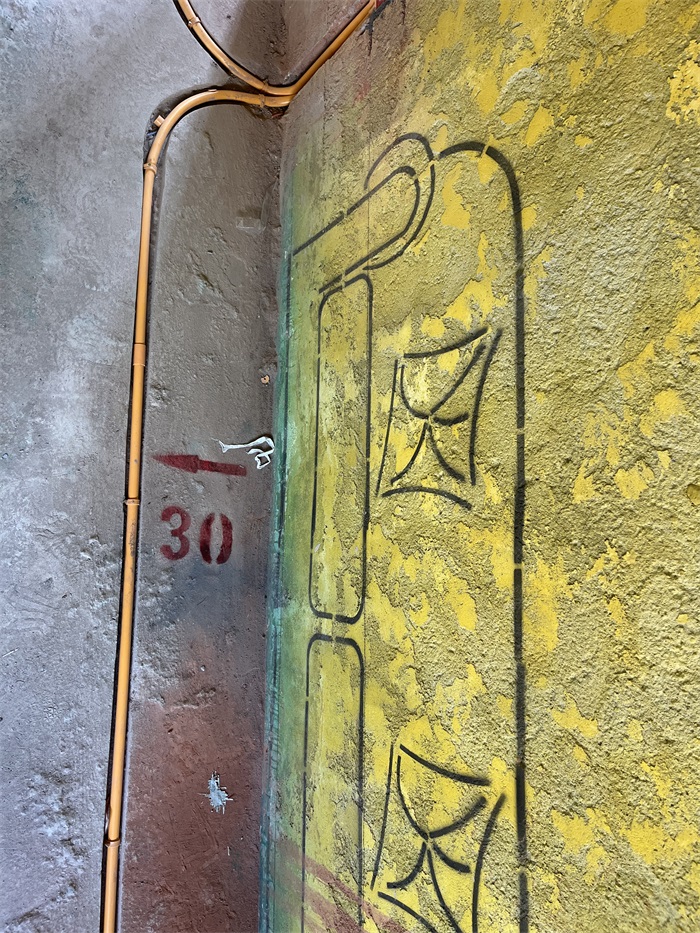

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-12-26 13:09:26

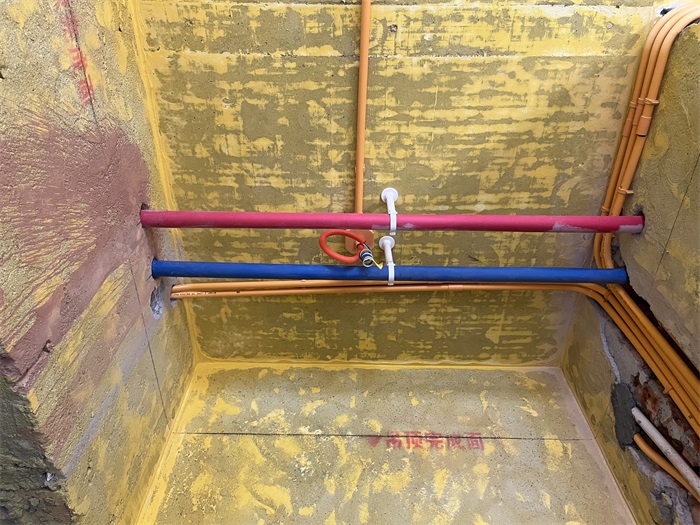

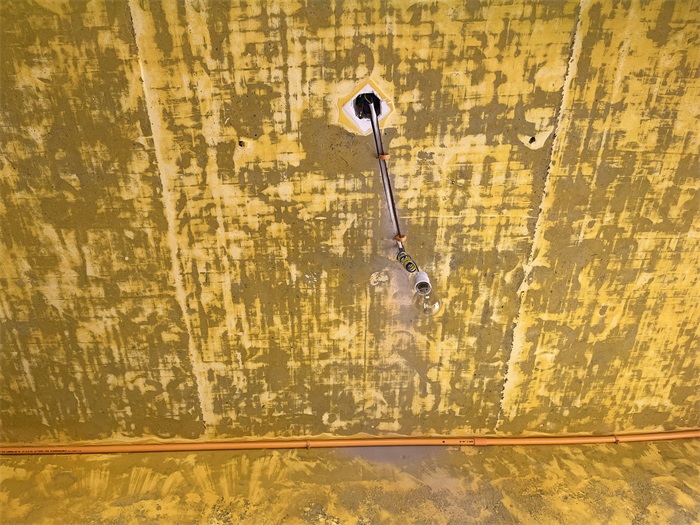

水管吊卡间距应小于80cm 转角处必须要有吊卡

发表于 2022-12-26 13:10:18

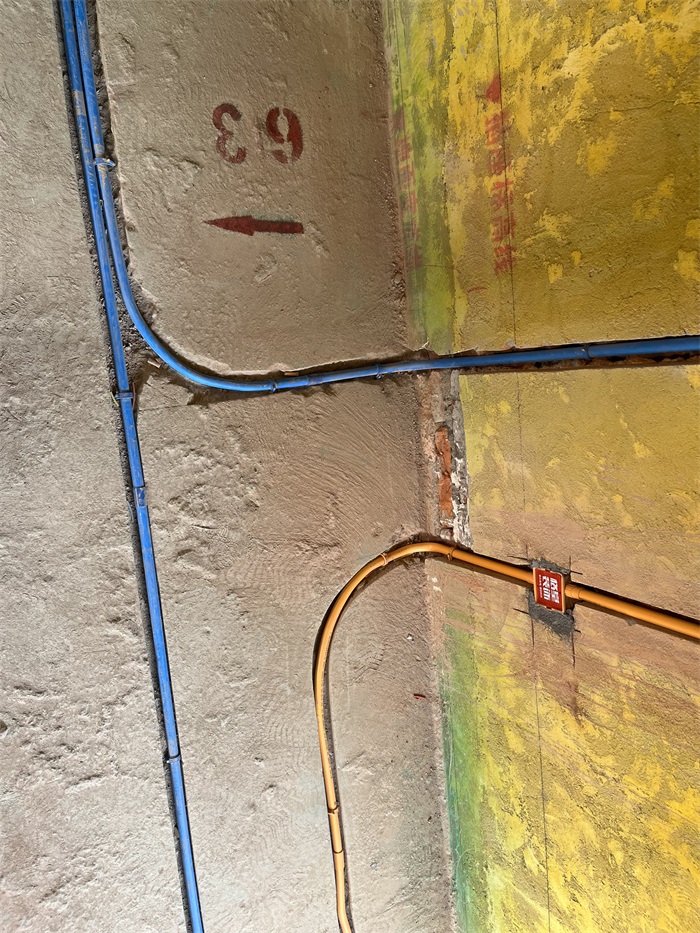

强弱电相距30公分以上，强弱电交接处用金属屏蔽管，防止干扰

发表于 2022-12-26 13:15:16

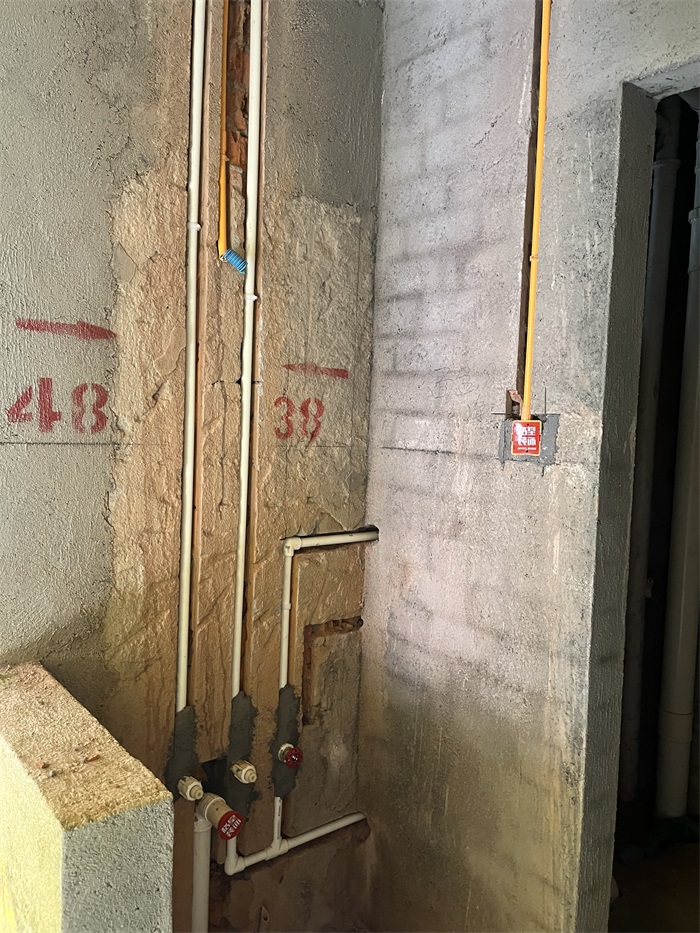

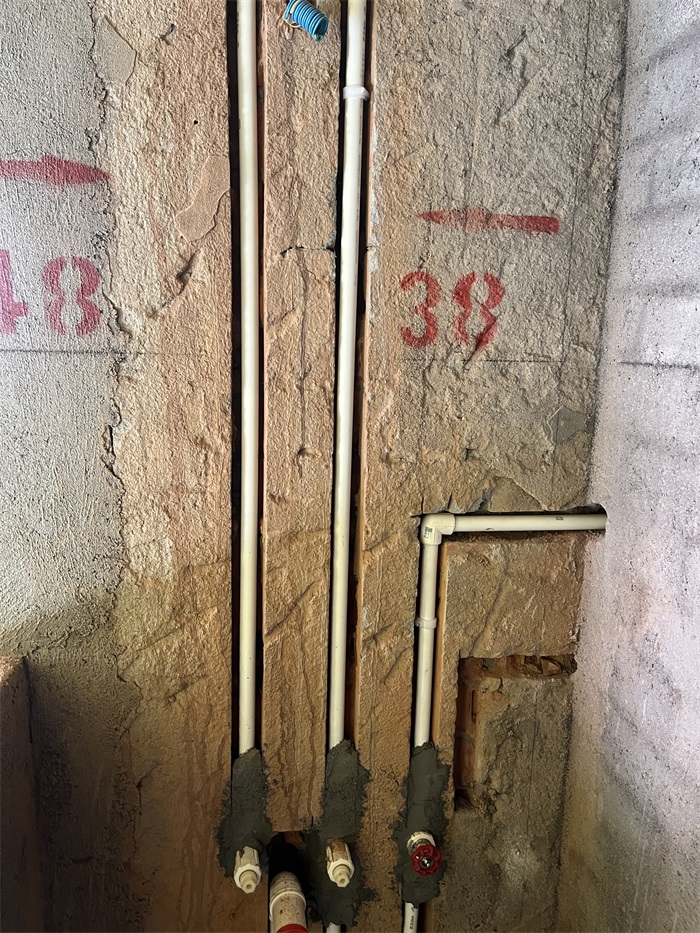

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。

发表于 2022-12-26 13:15:44

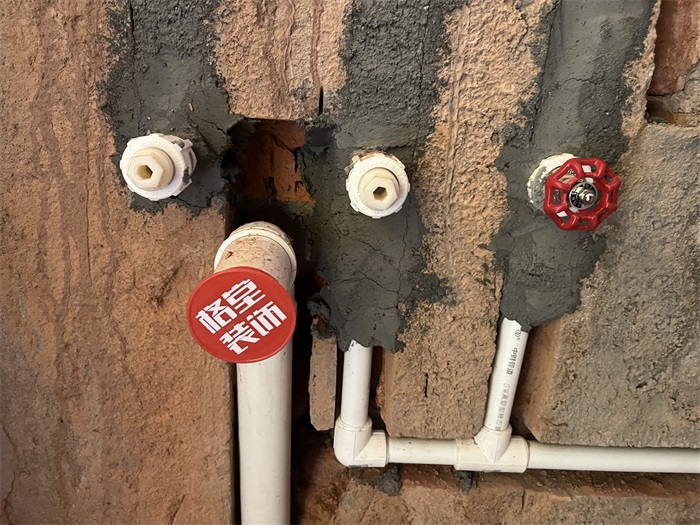

每户水管进水部位室内应加进水总阀。

发表于 2022-12-26 13:16:11

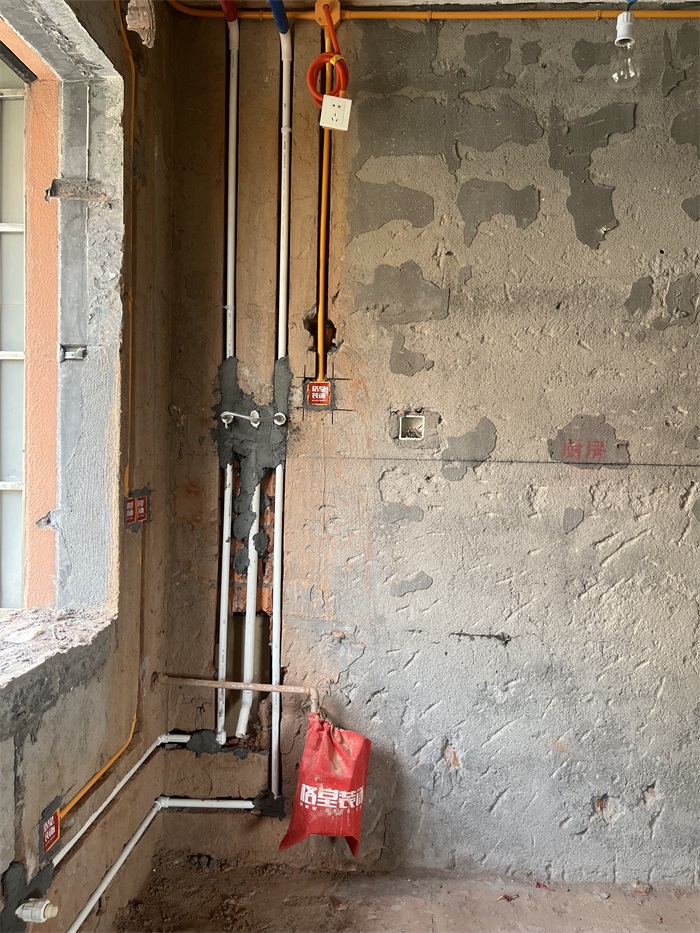

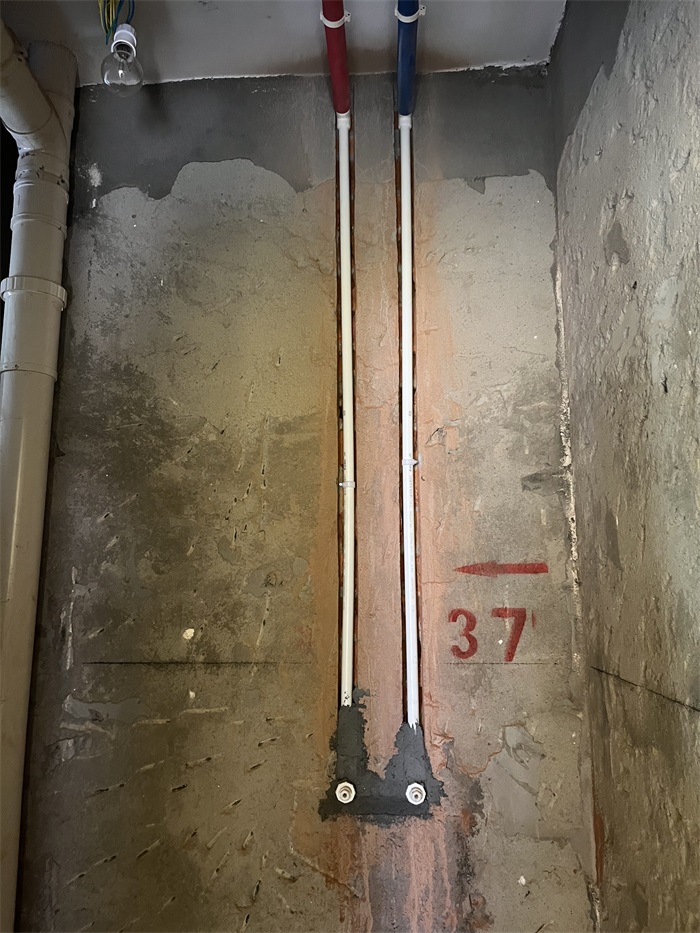

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-12-26 13:17:38

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。

发表于 2022-12-26 13:18:15

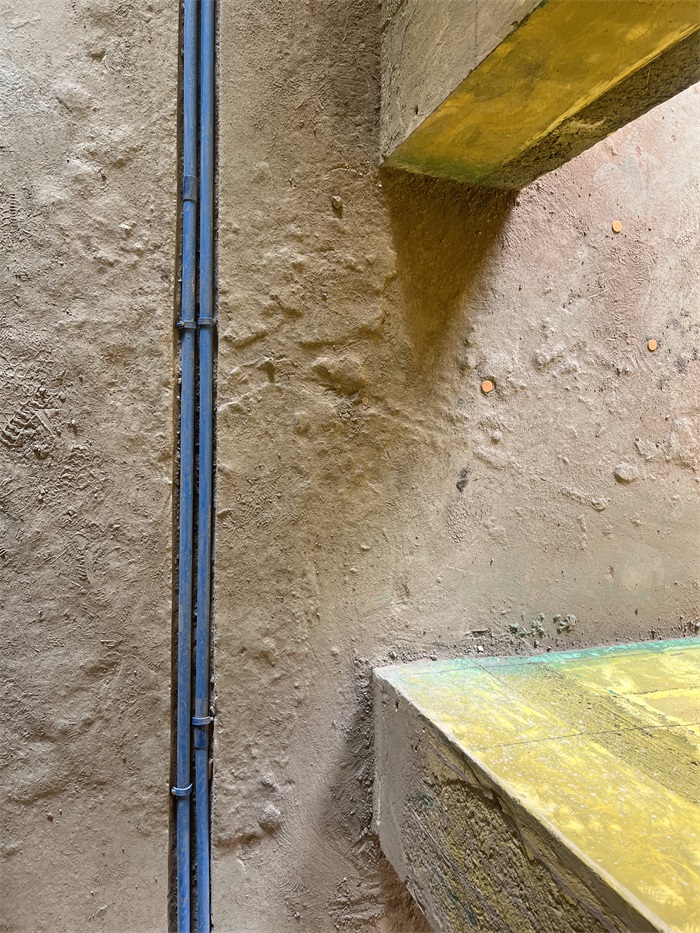

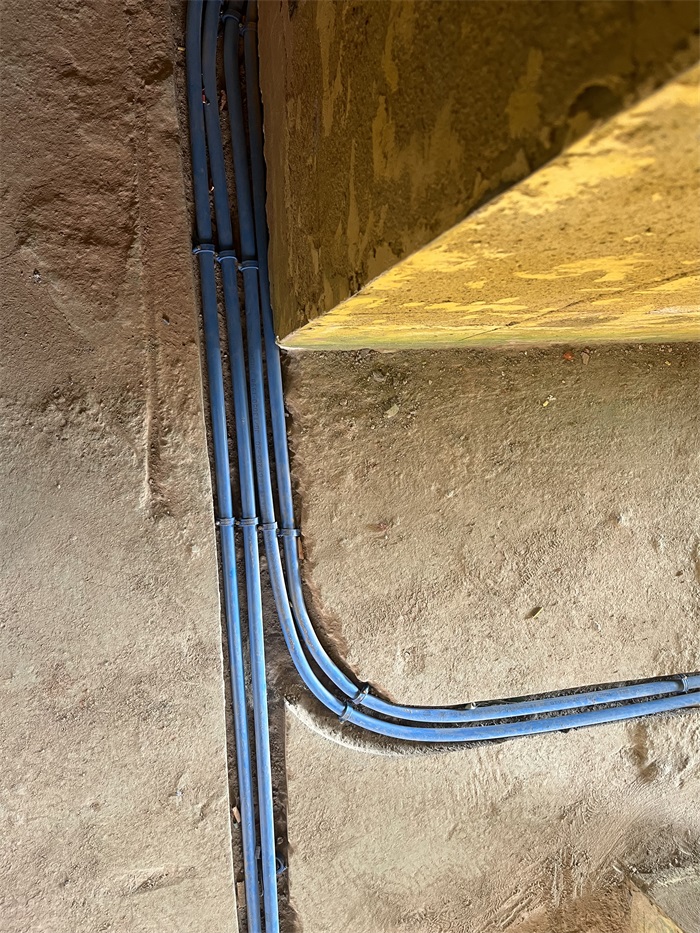

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2022-12-26 13:19:09

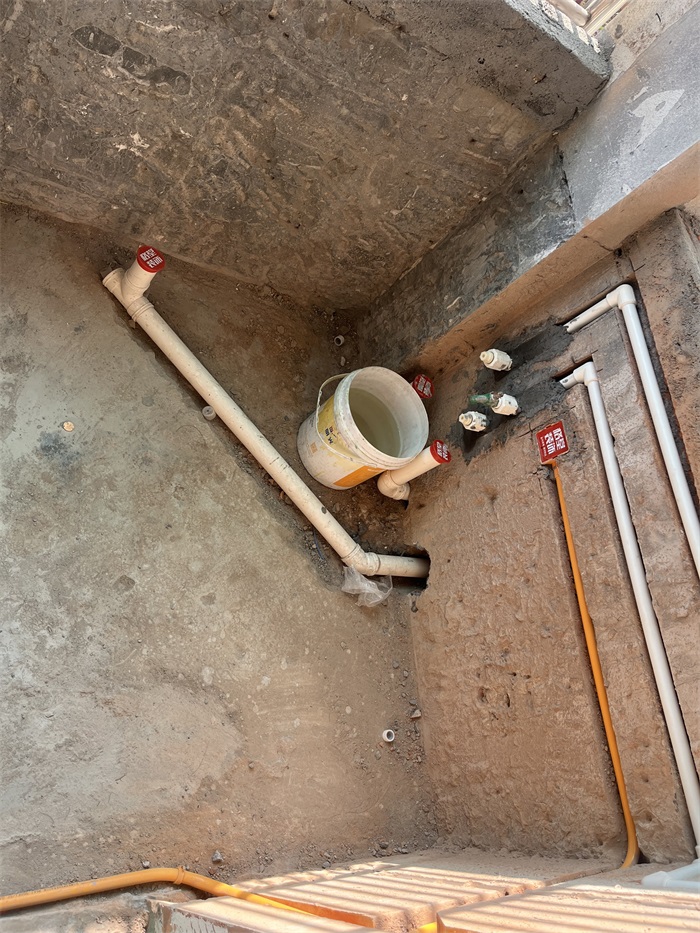

洗衣机下水要求不能与地活排水管相通，防止后期地漏反水(特殊情况除外

发表于 2022-12-26 13:20:14

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地
