文华园1-3-8#99㎡现代——温暖格调

发表于 2022-12-6 14:44:48

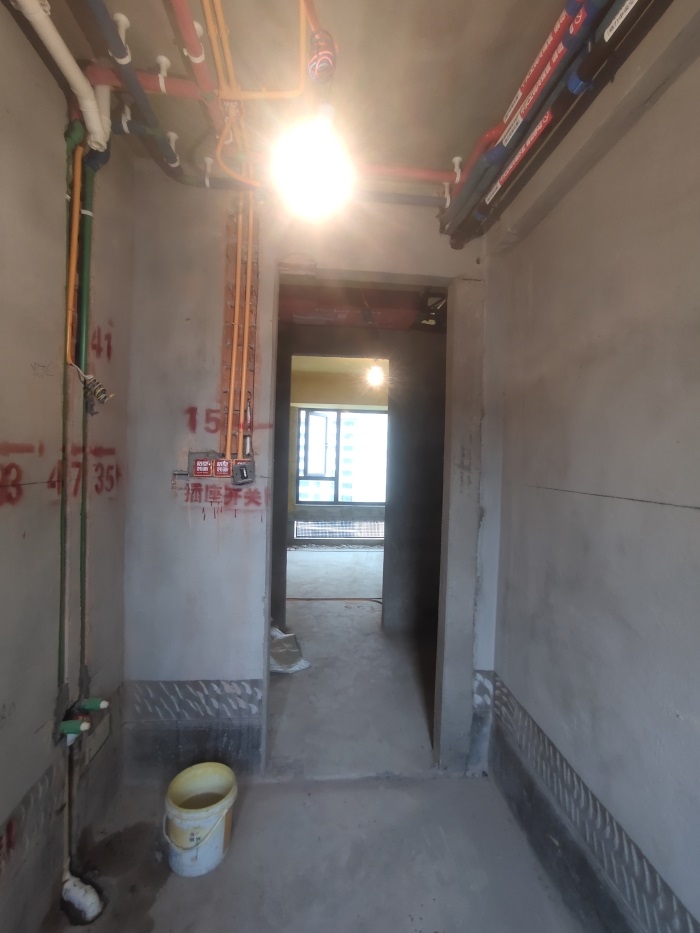

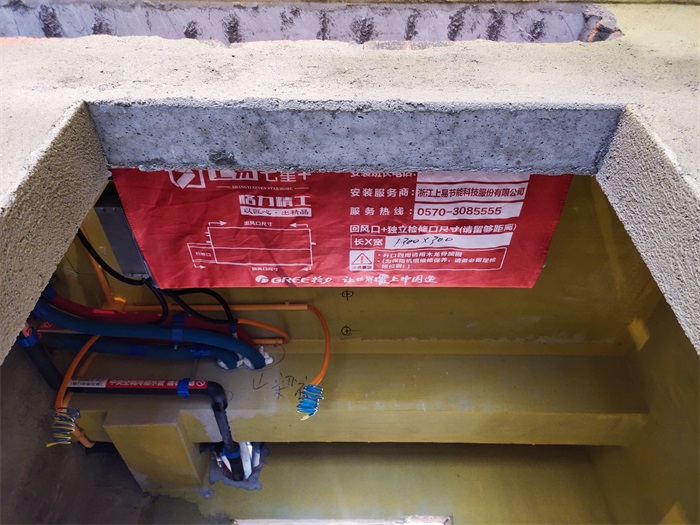

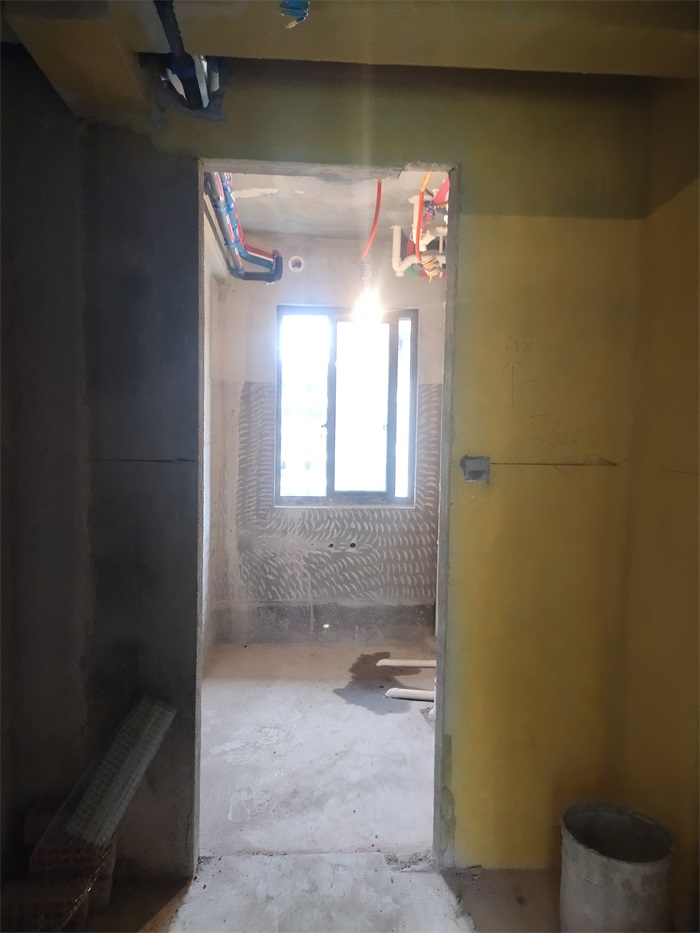

衣帽间水电完工图

发表于 2022-12-6 14:45:16

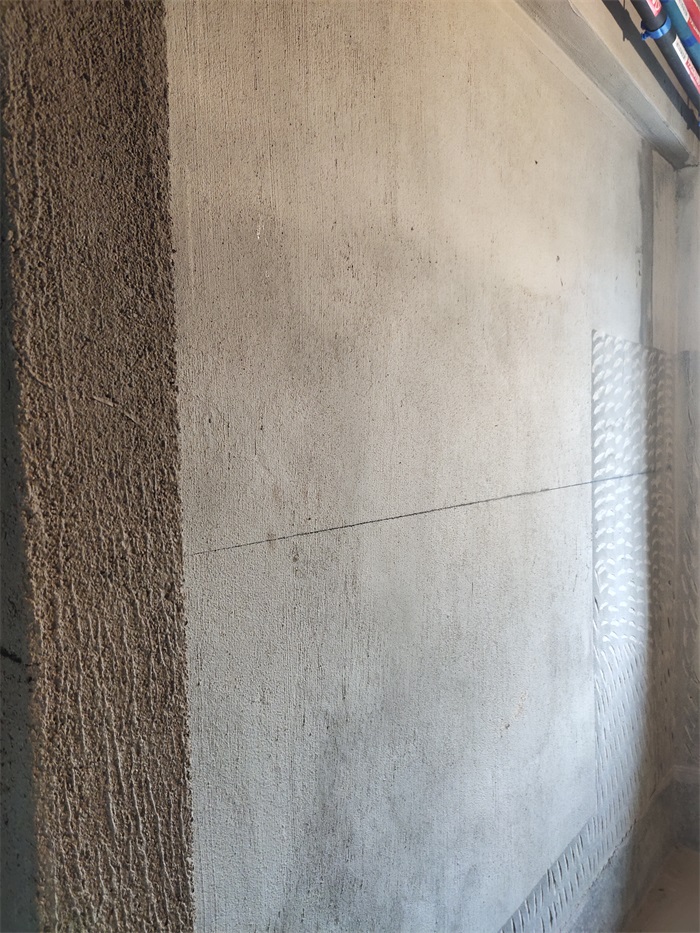

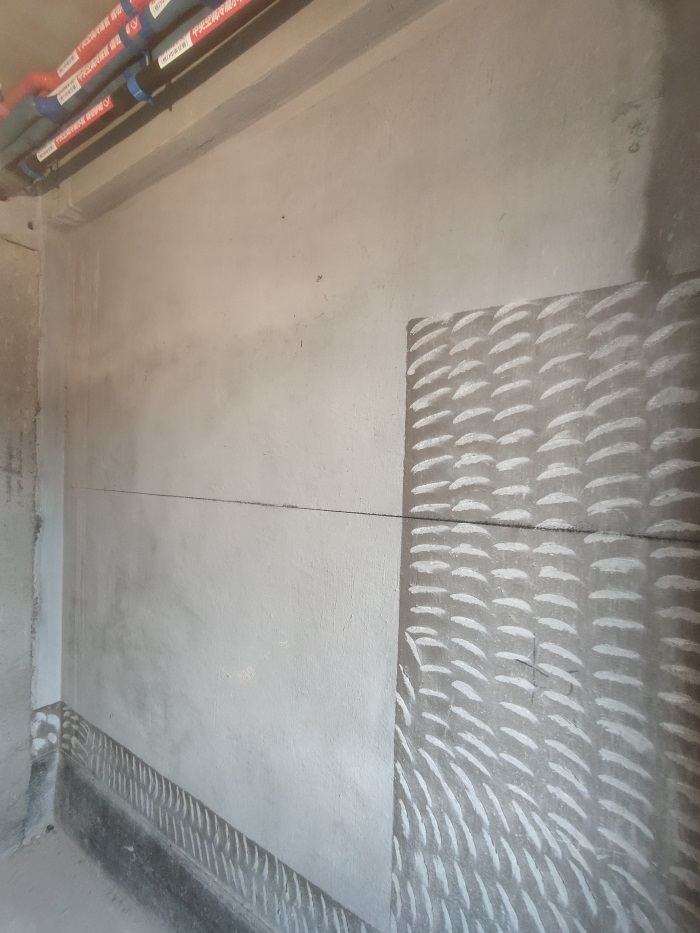

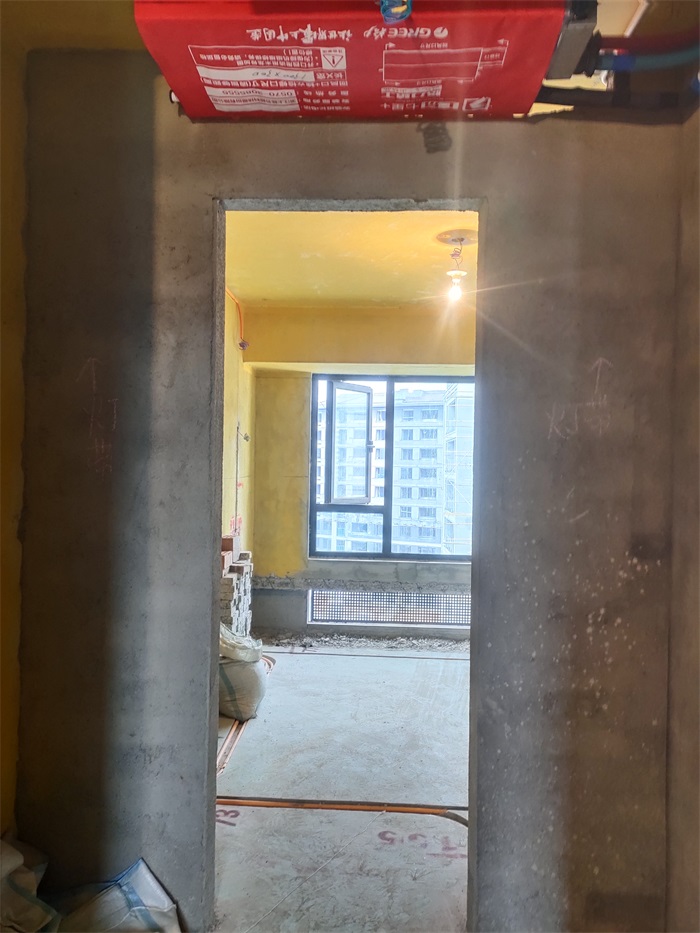

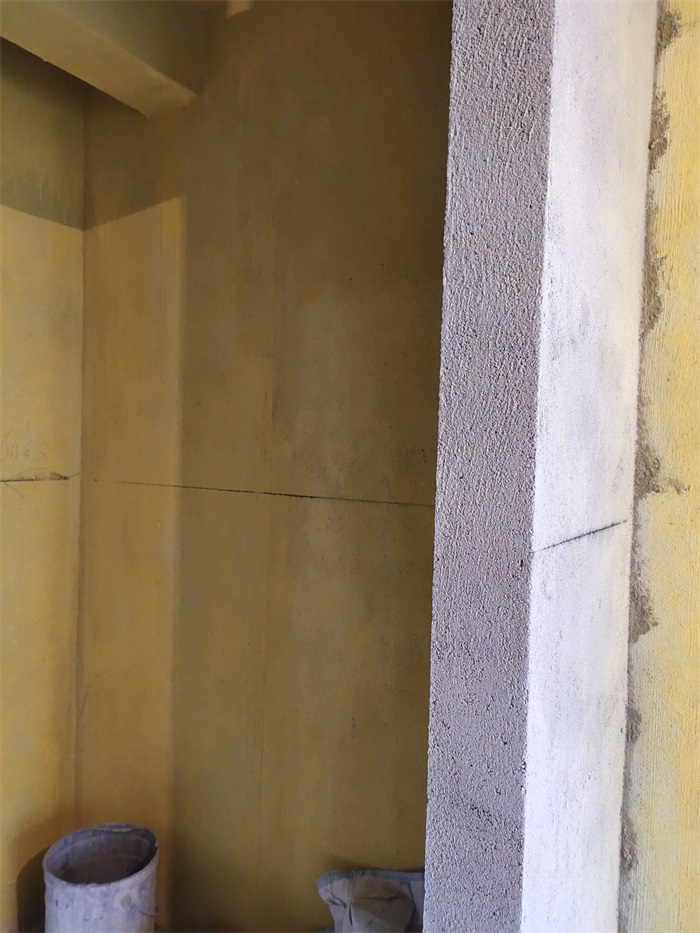

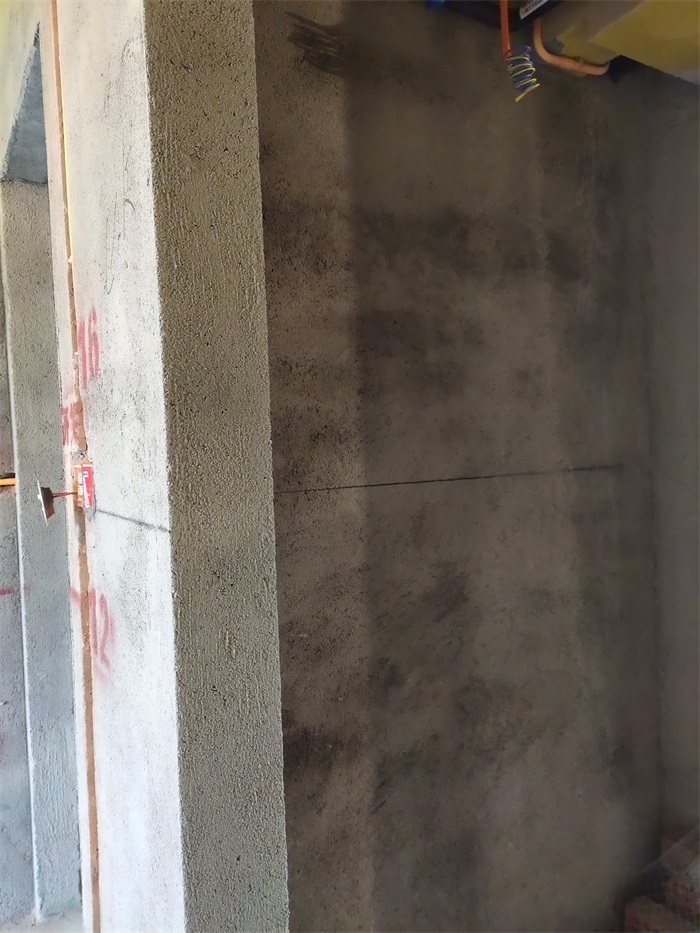

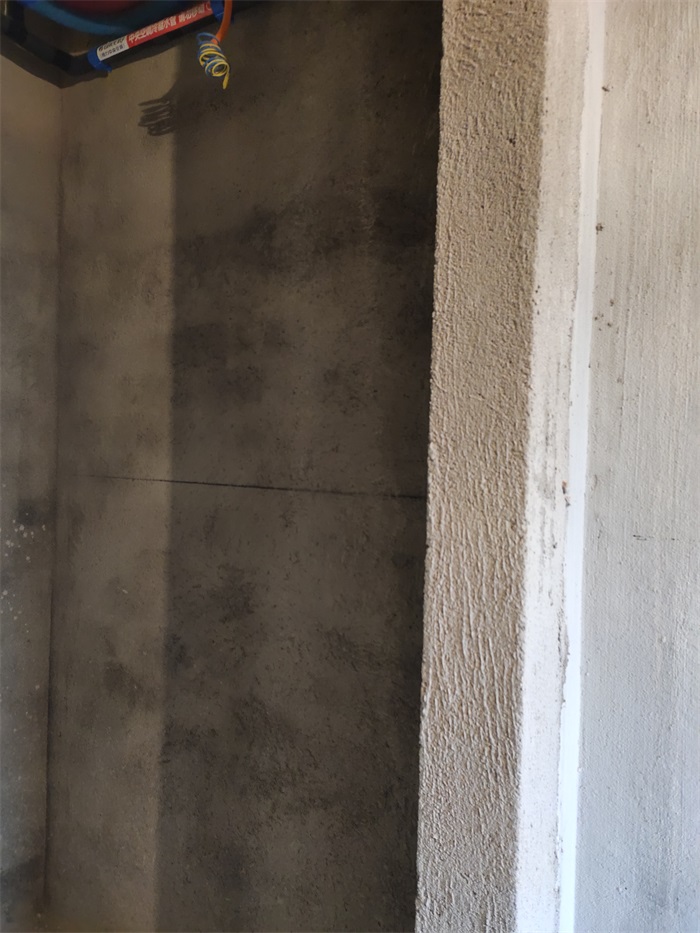

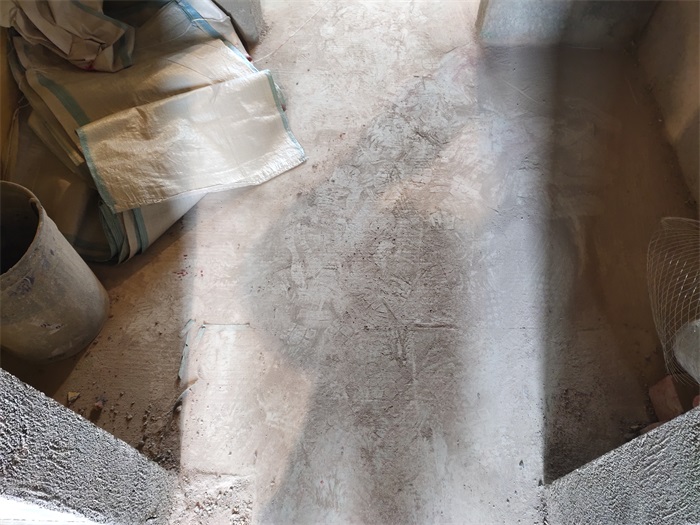

衣帽间对角

发表于 2022-12-6 14:45:47

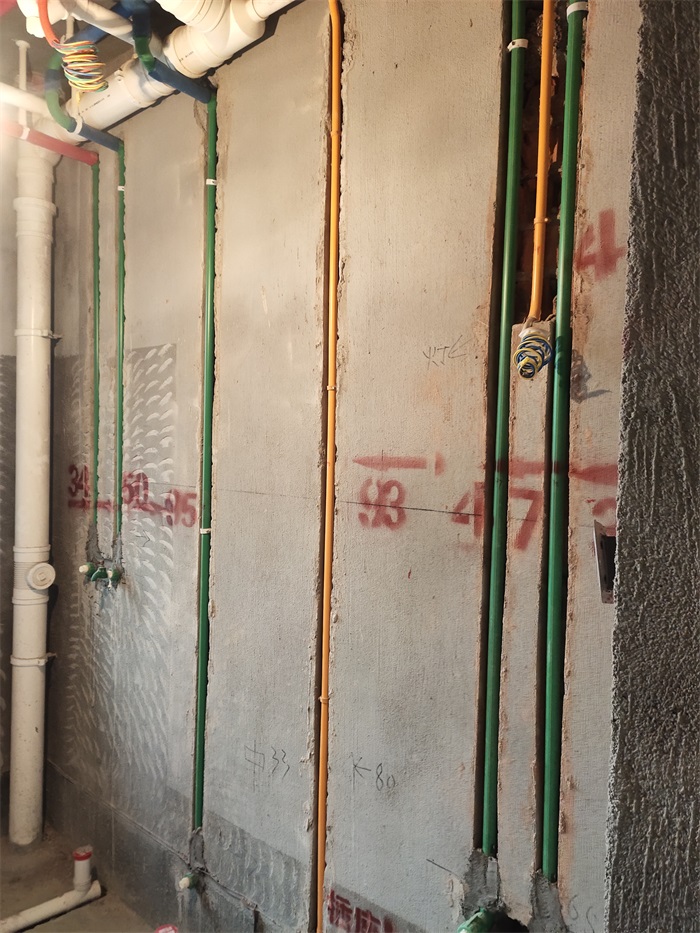

主卧水电完工图

发表于 2022-12-6 14:46:27

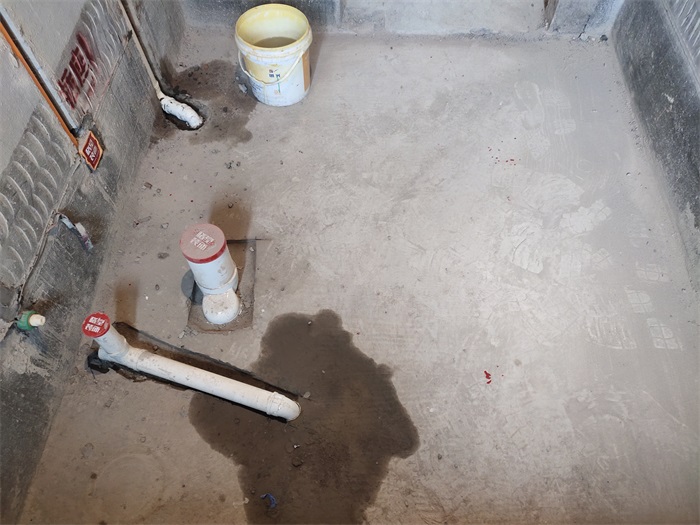

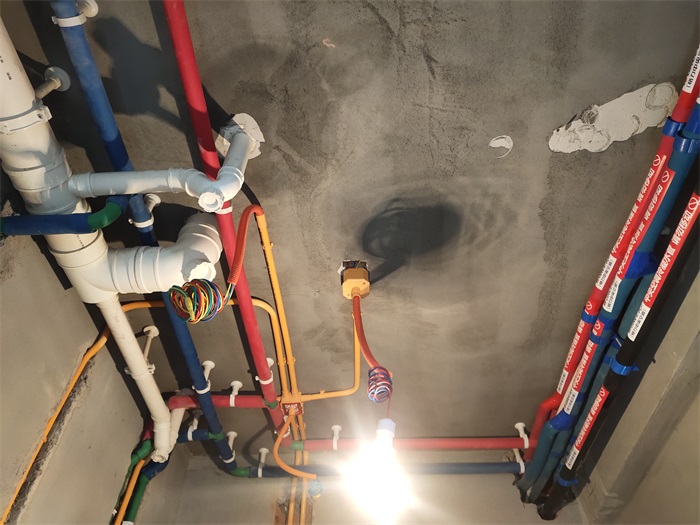

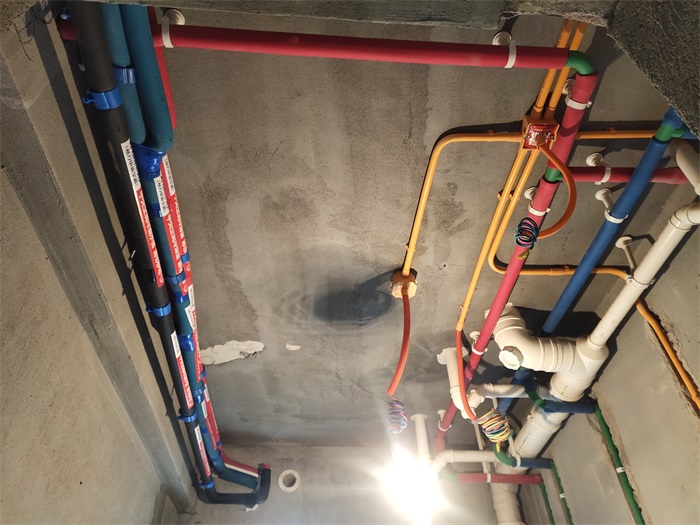

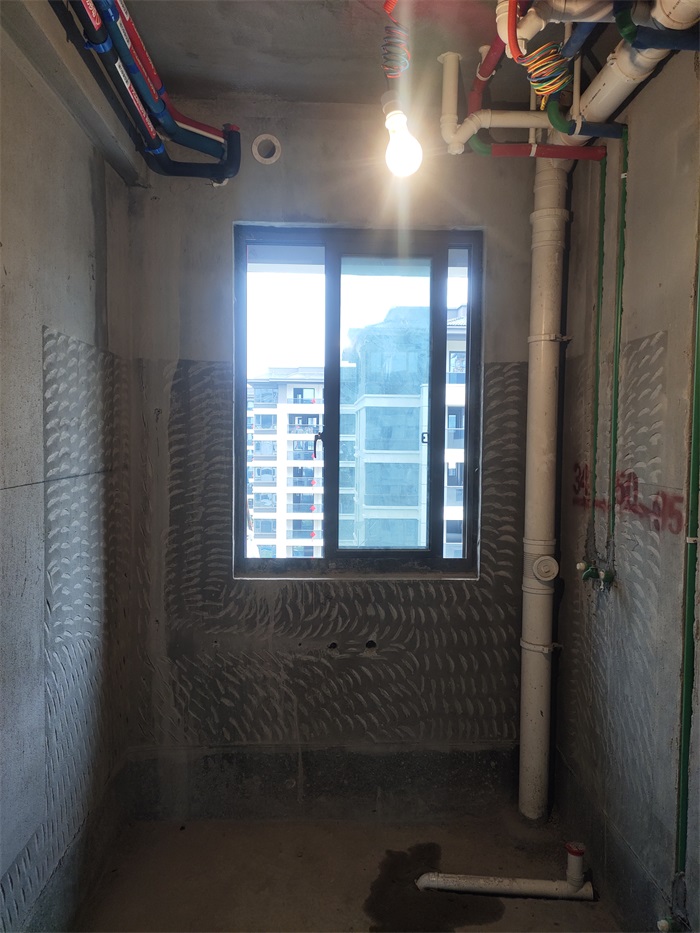

主卫对角

发表于 2022-12-6 14:47:18

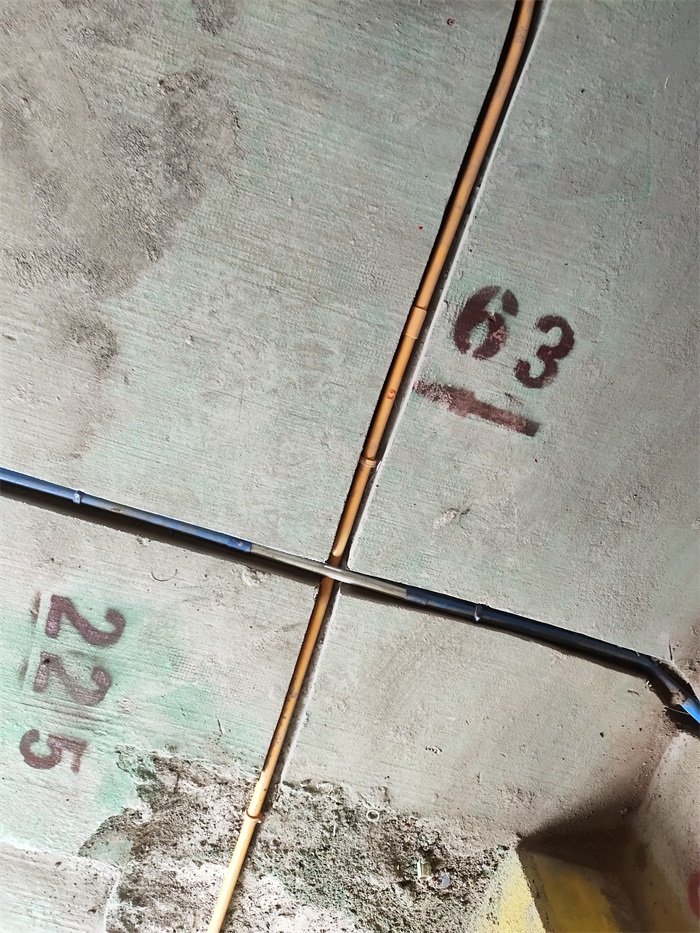

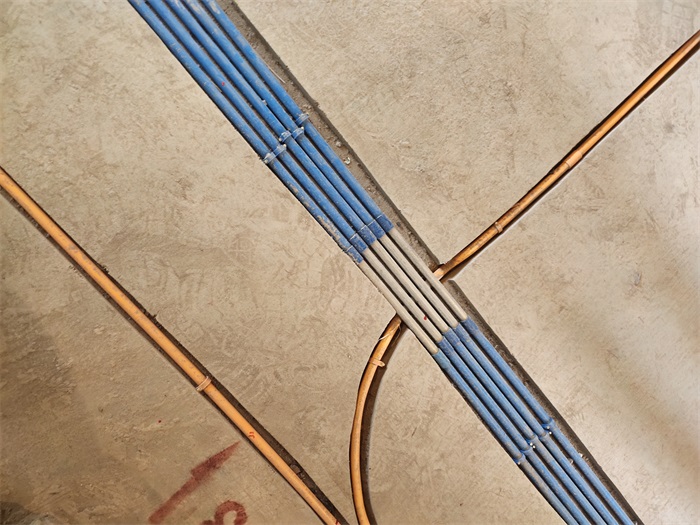

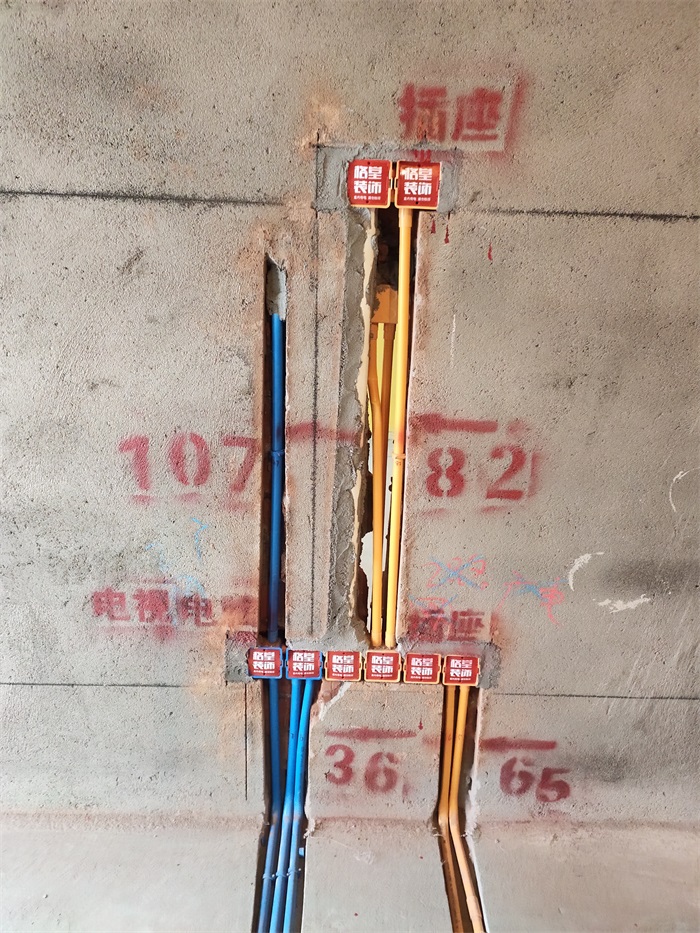

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-12-6 14:49:23

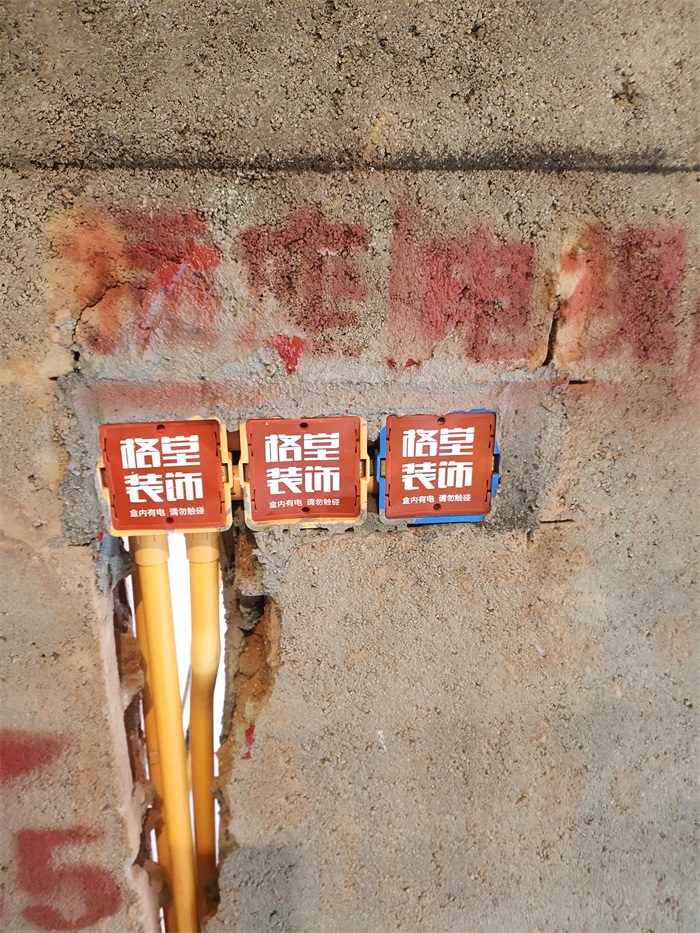

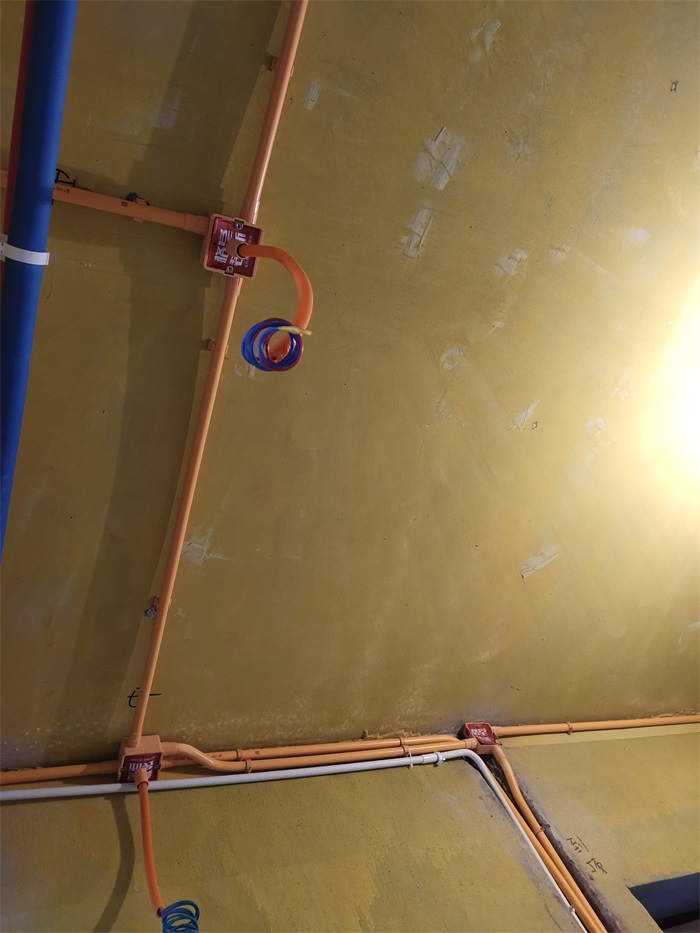

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-12-6 14:50:57

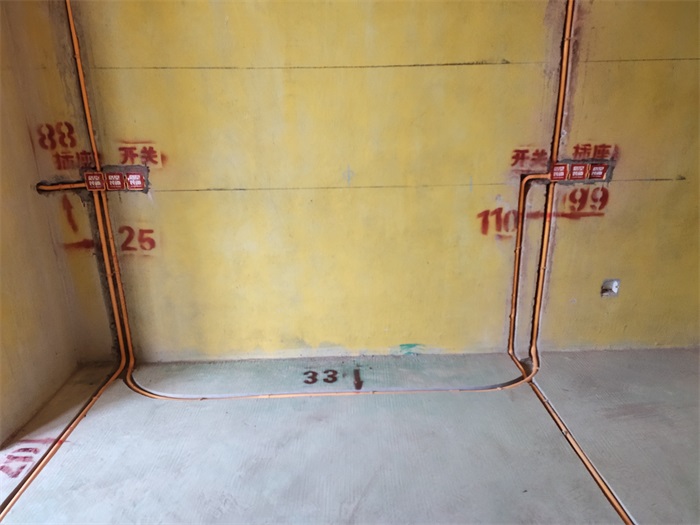

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2022-12-6 14:51:39

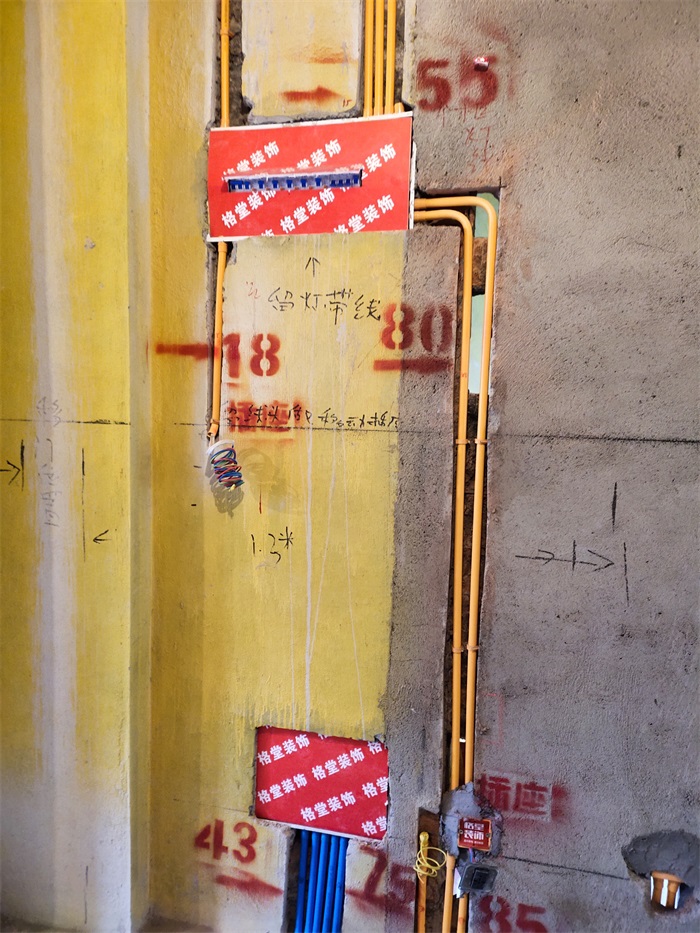

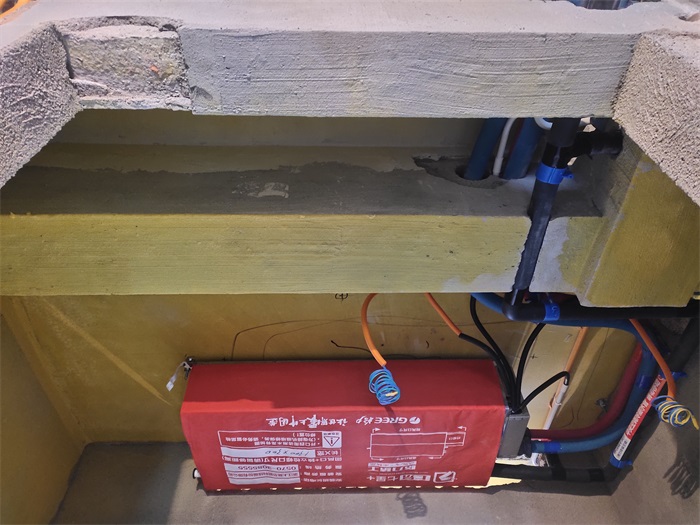

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2022-12-6 14:52:45

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-12-6 14:53:48

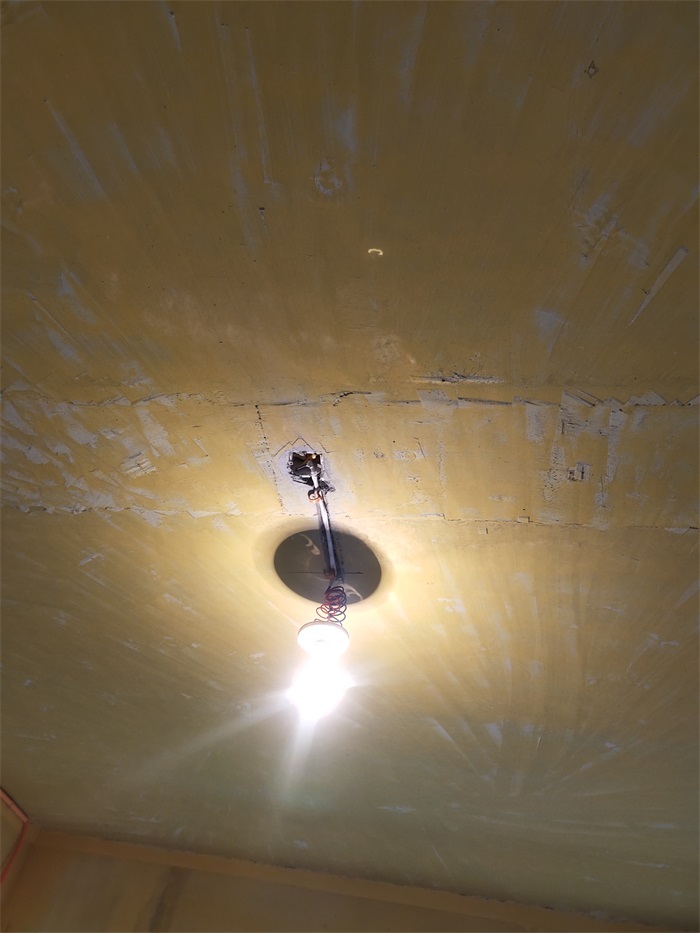

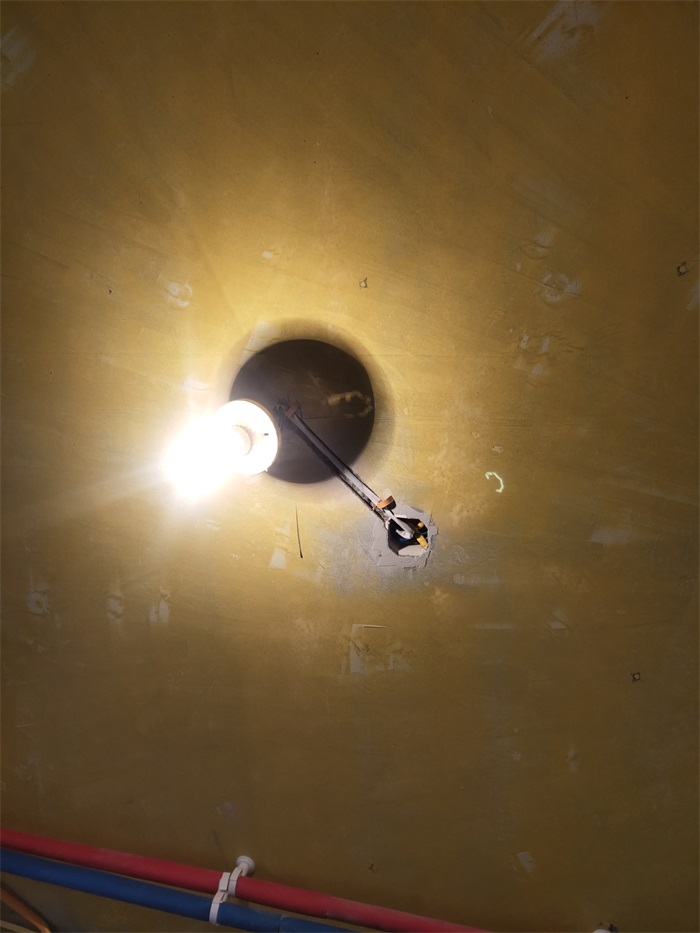

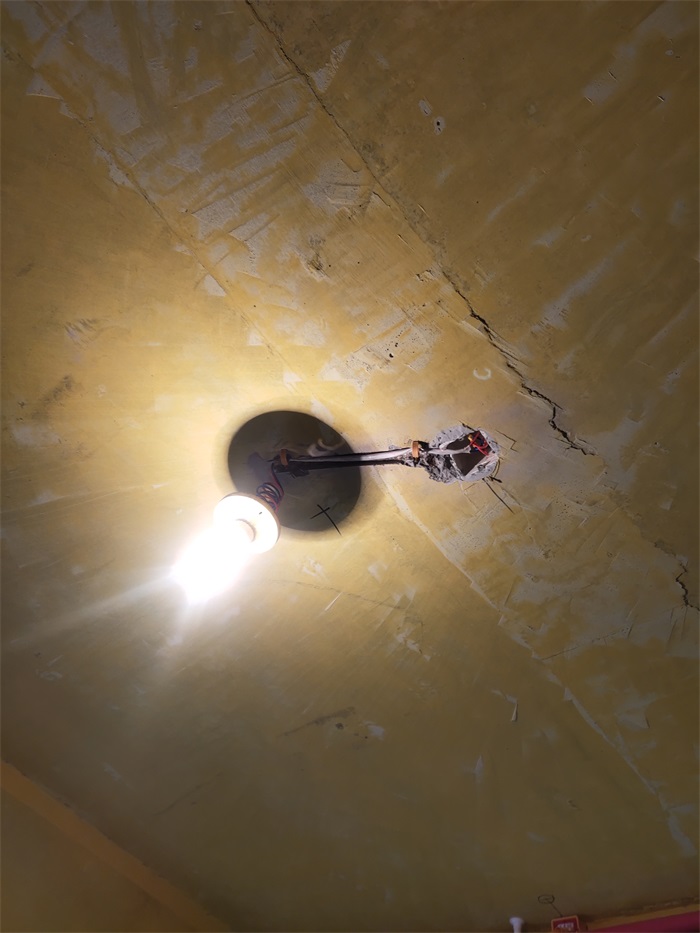

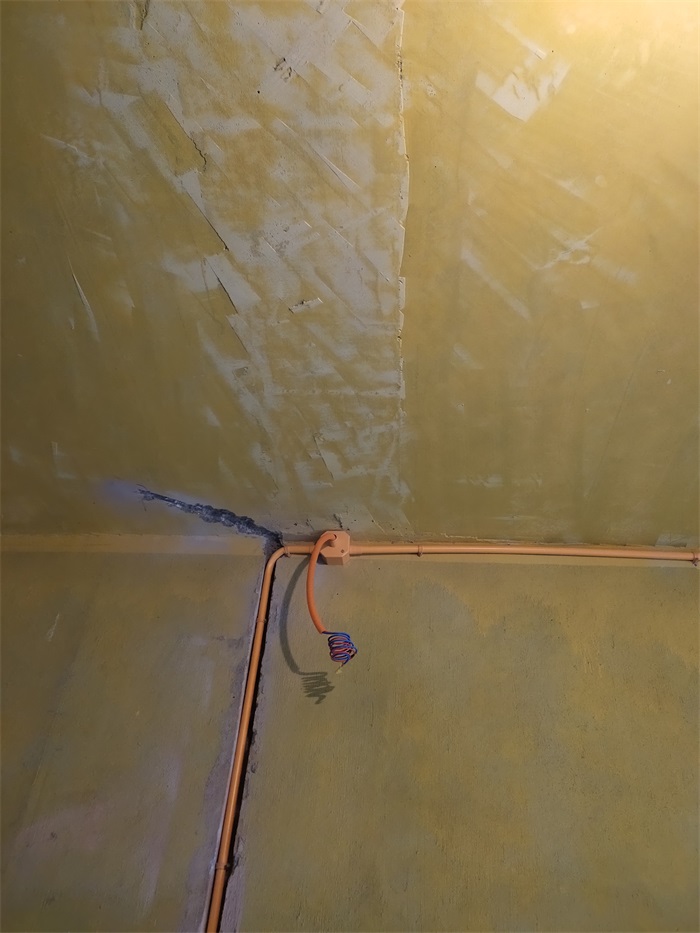

筒灯电线用波纹管保护
