[衢州] 云澜府29-2-4#99㎡现代中式——棕白格调

[复制链接]
 楼主| 发表于 2022-12-7 09:10:43 | 显示全部楼层

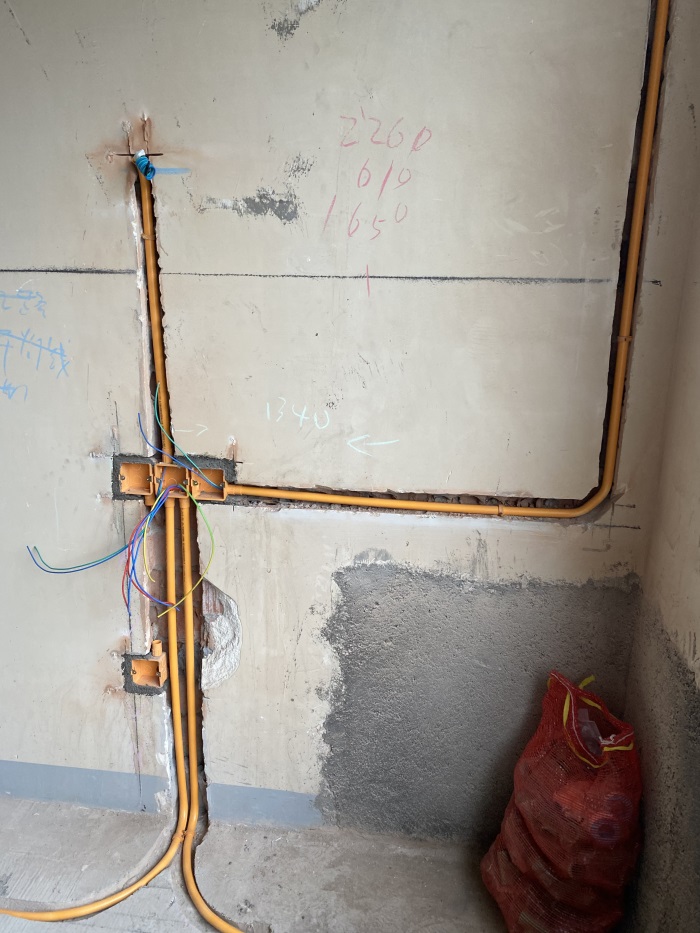

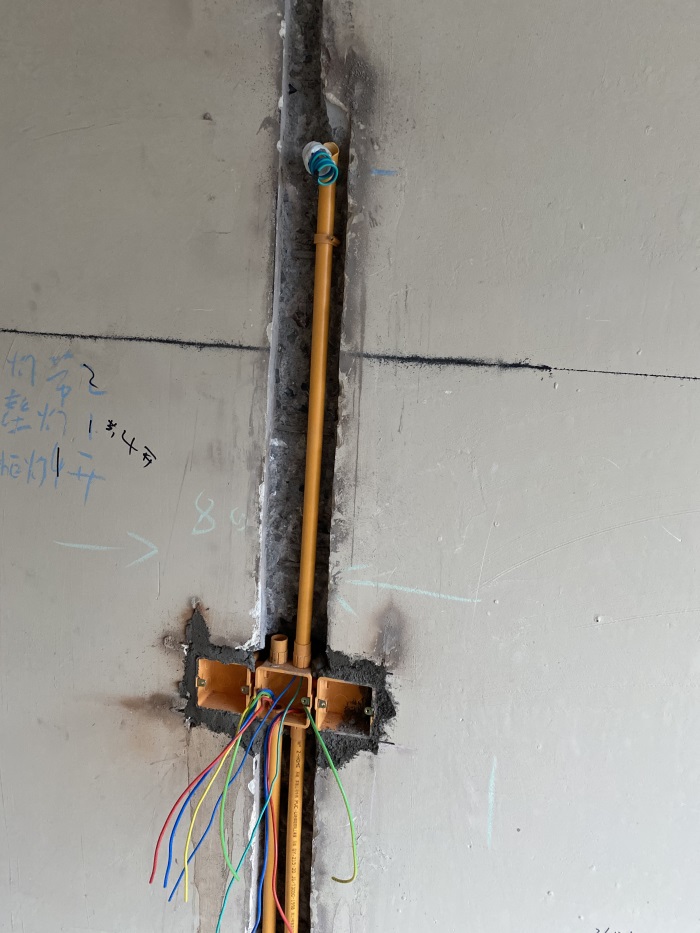

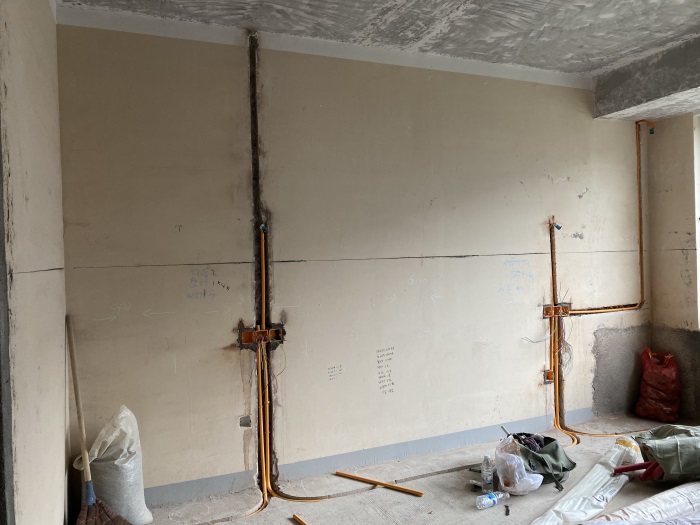

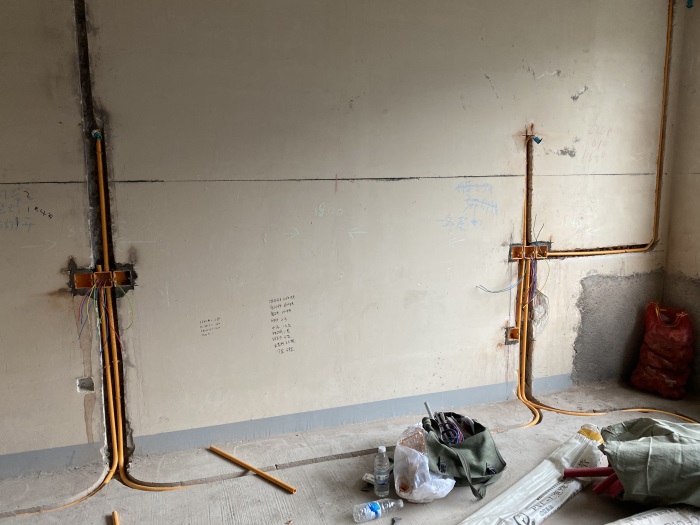

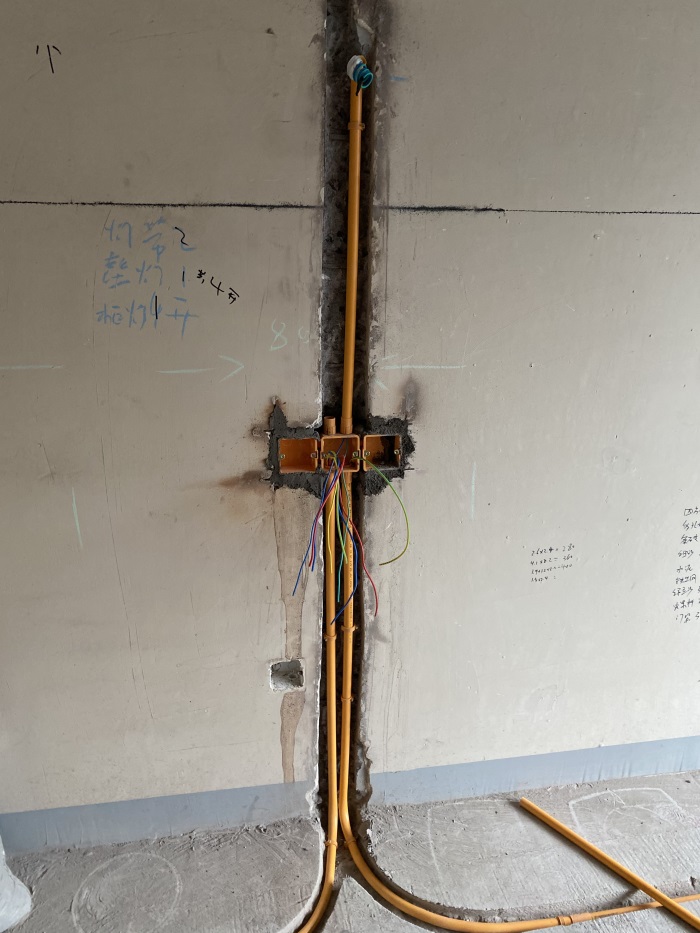

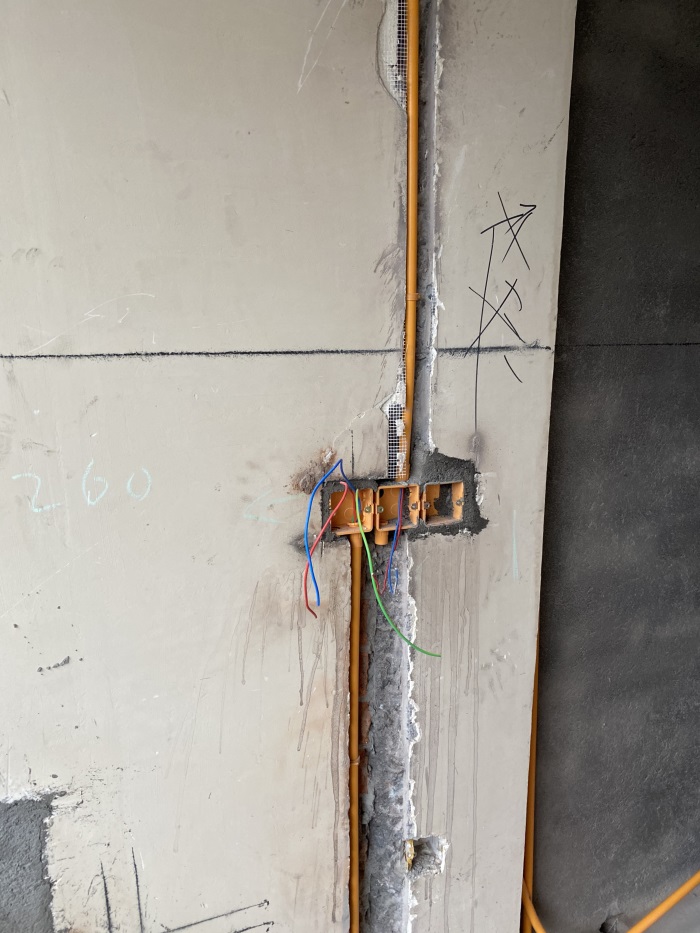

主卧墙面正在布置线管,强电用橙色线盒、橙色线管,弱电用蓝线盒、蓝线管。
同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。
墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面开裂。

墙面开关离地净高1.3米,普通插座离地净高30厘米。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:14:59 | 显示全部楼层

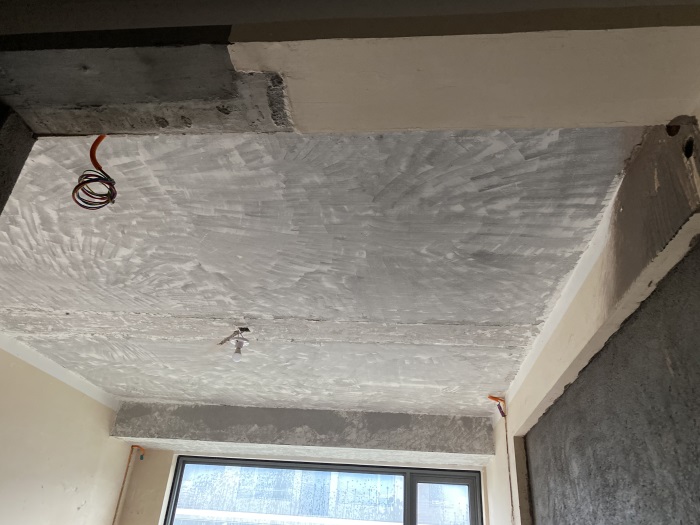

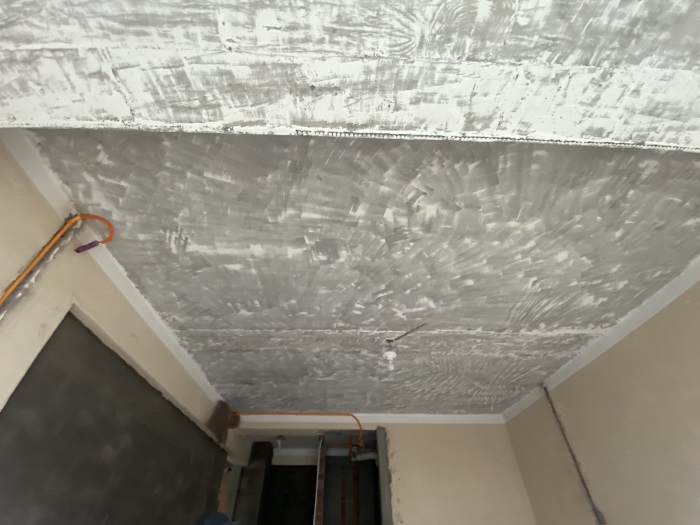

主卧筒灯电线用波纹管保护,防止电线划伤。

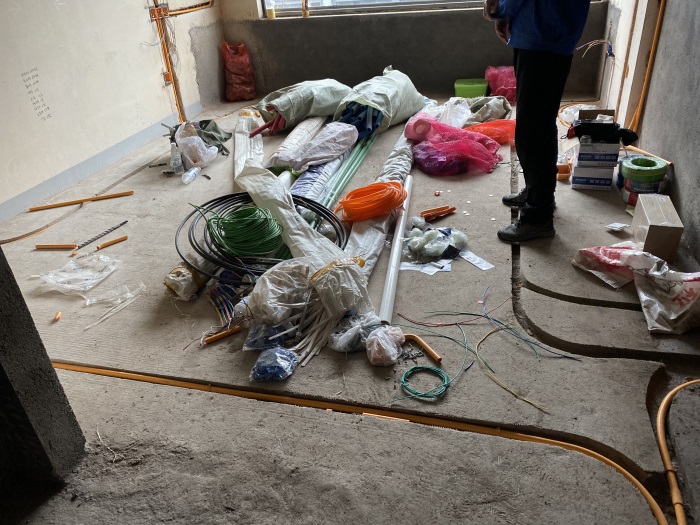

开槽标准,线管低于地面1公分,地面线管布置,圆弧形,大湾工艺,既方便电线抽拉和更换,又平整美观哦!


回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:16:10 | 显示全部楼层

主卧灯头线套黄腊管保护,防止电线划伤!
线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

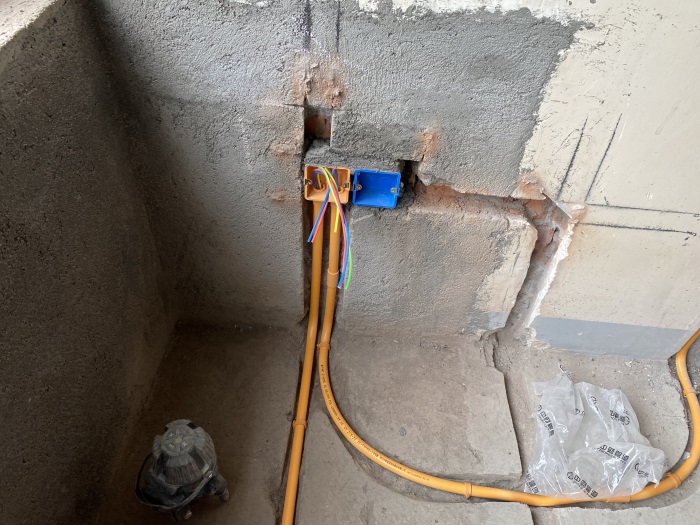

强电用橙色线盒、橙色线管,弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳,方便抽拉电线和后期维护。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:19:56 | 显示全部楼层

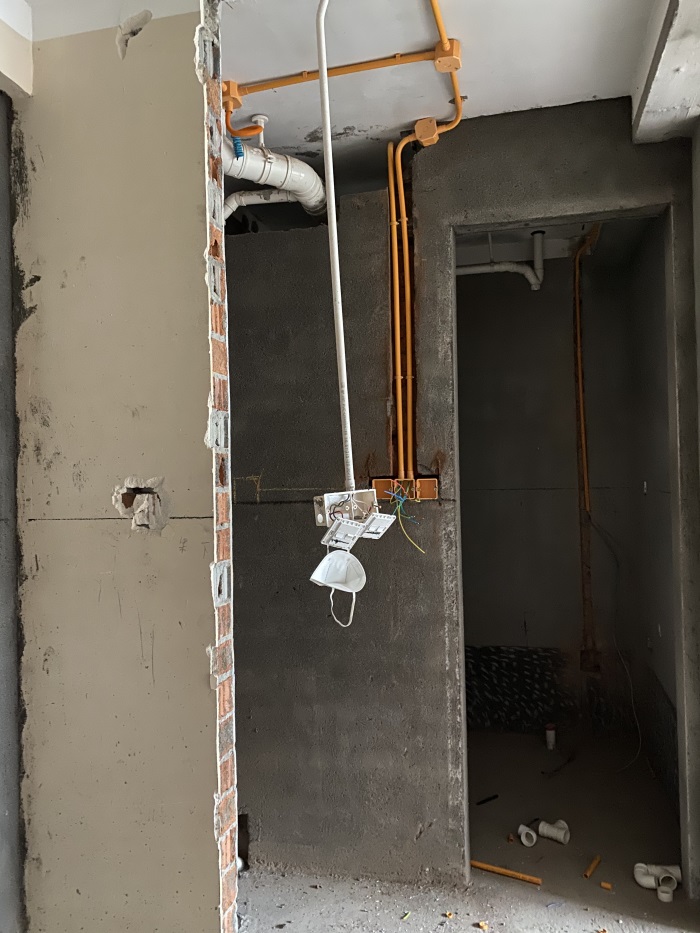

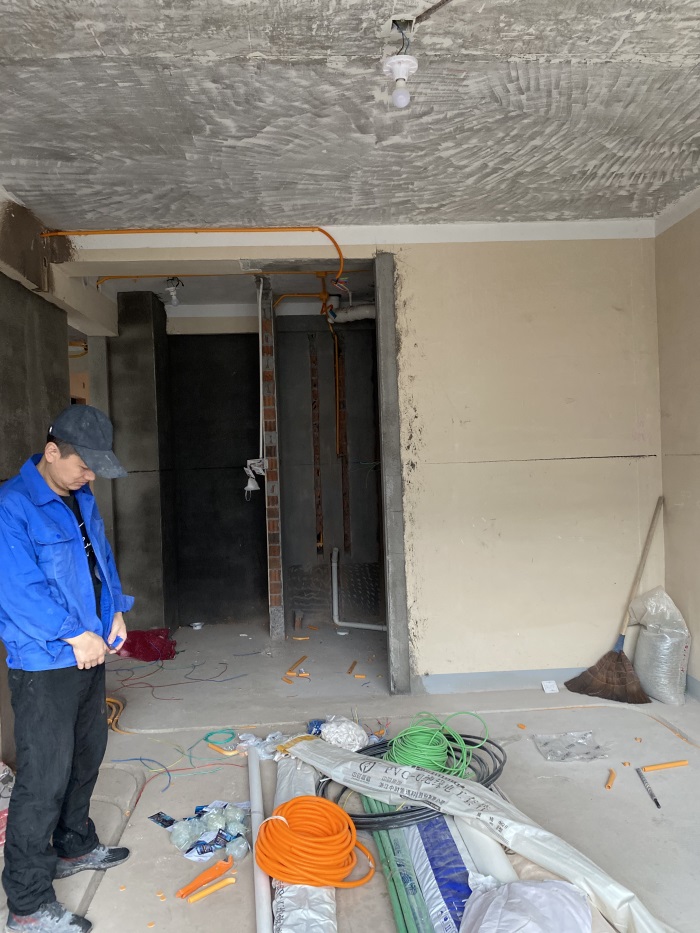

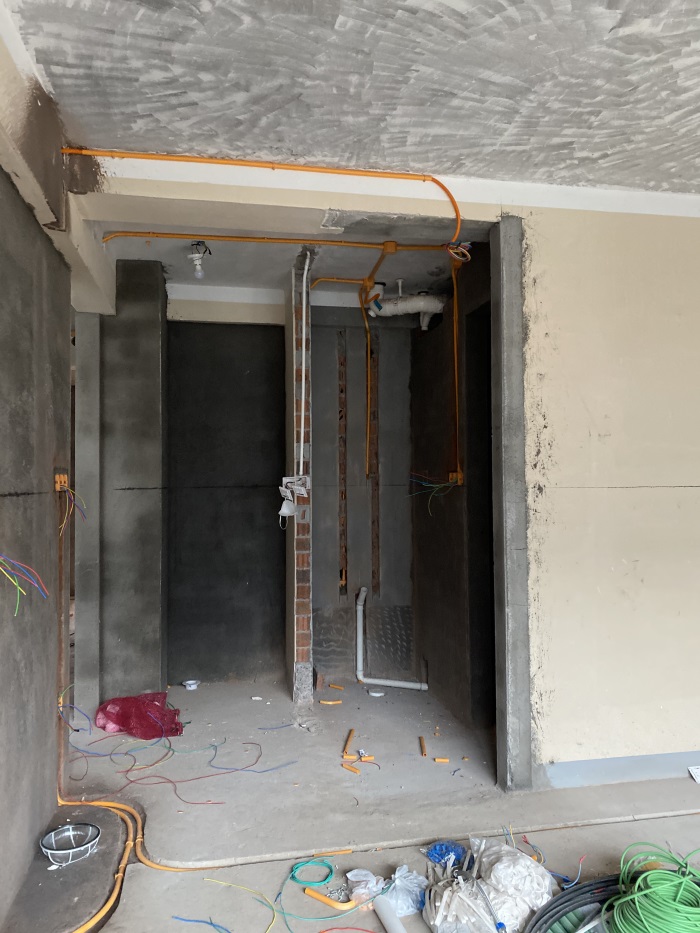

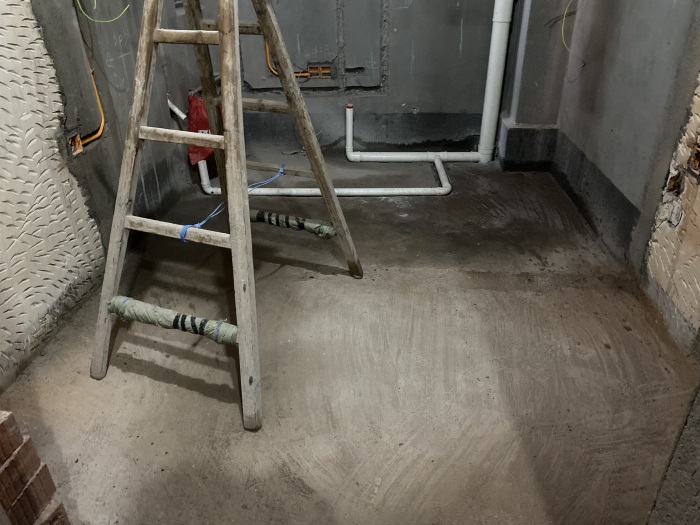

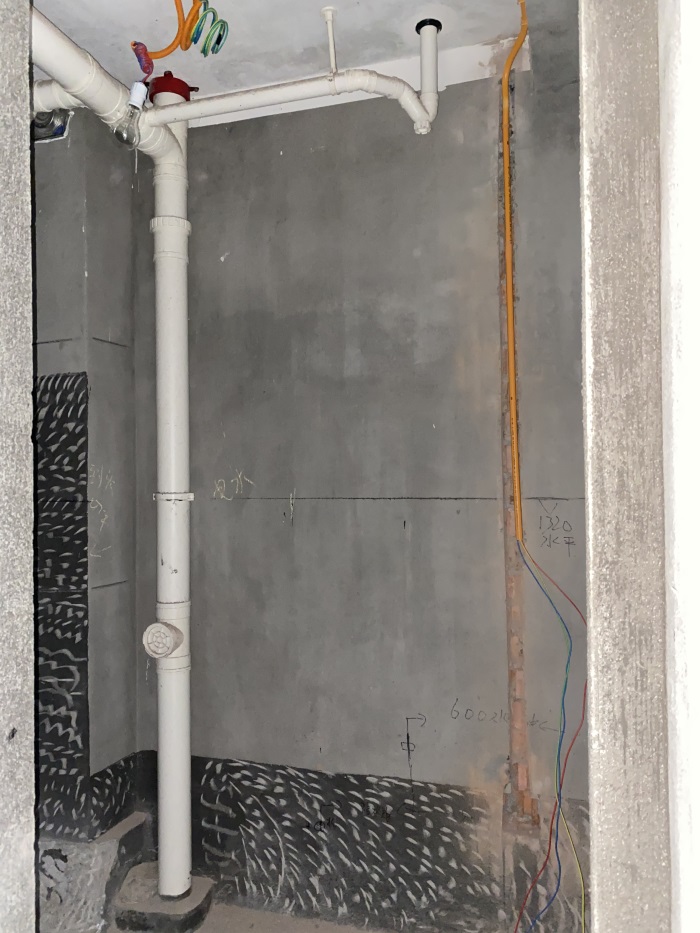

主卫干区正在布置线管。

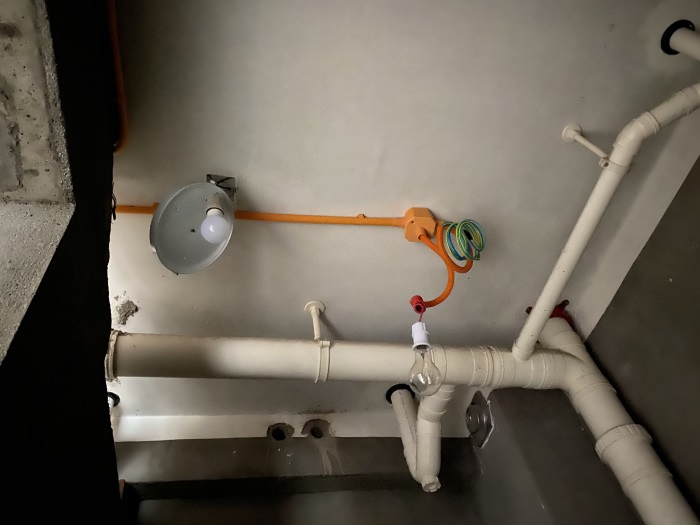

顶部线管交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护,防止电线划伤。
墙面开关离地净高1.3米,线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面开裂。
墙面同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热,强电用橙色线盒、橙色线管,弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳,方便抽拉电线和后期维护

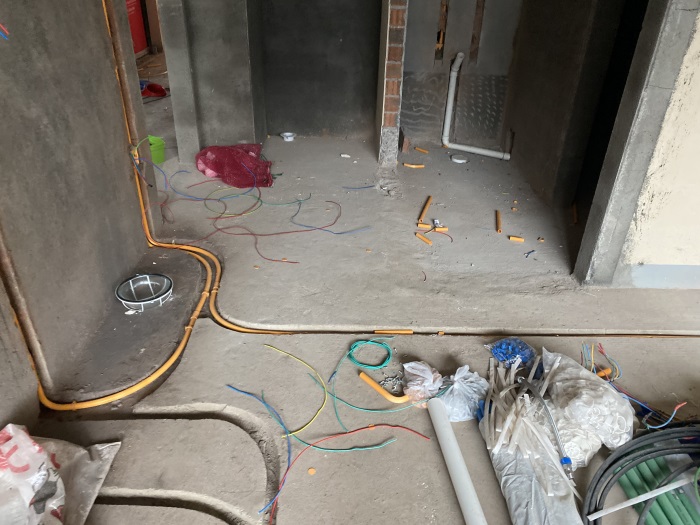

地面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止空鼓,并且开槽标准,线管低于地面1公分,地面线管布置,圆弧形,大湾工艺,既方便电线抽拉和更换,又平整美观哦!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:21:54 | 显示全部楼层

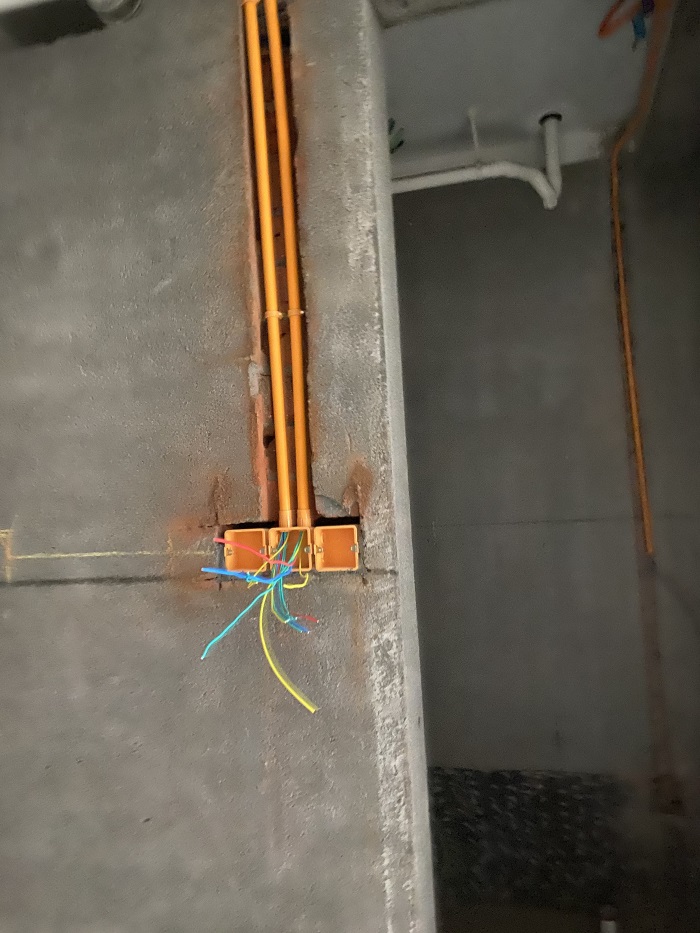

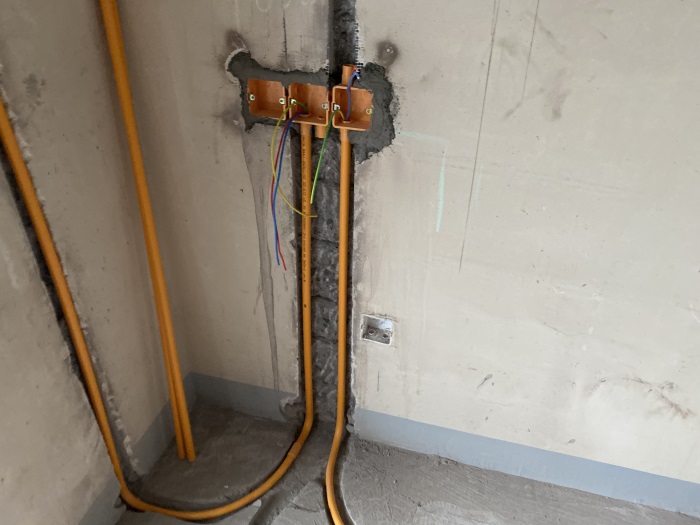

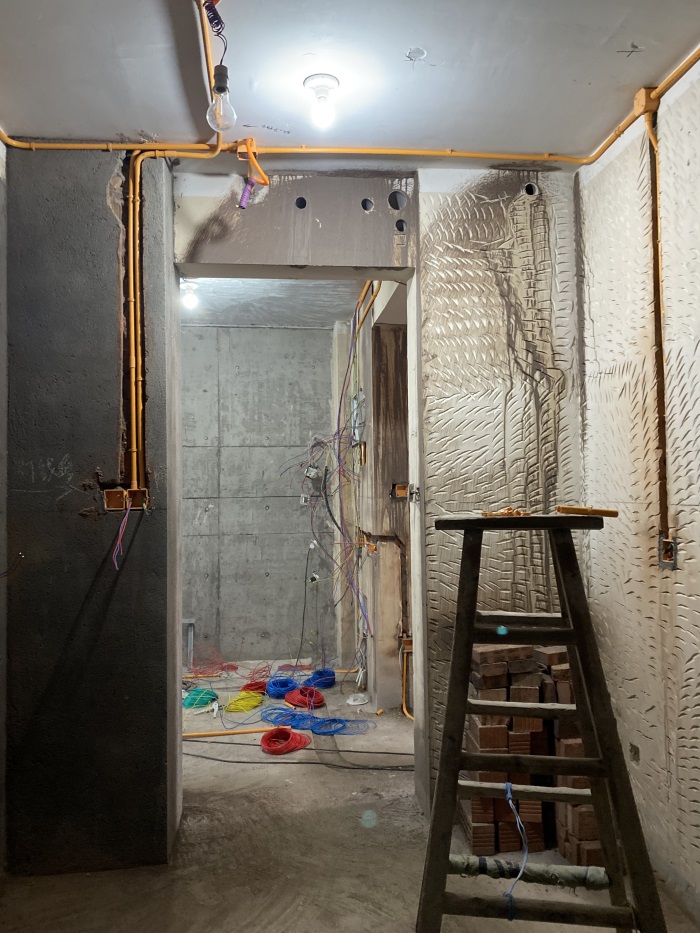

次卧墙面正在布置线管。

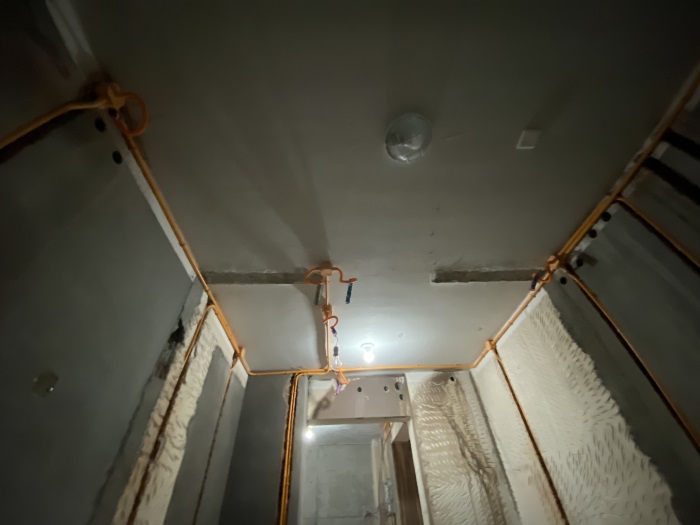

顶部线管交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤筒灯电线用波纹管保护,防止电线划伤。

同一根线管内不得超过7根电线防止发热。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:24:09 | 显示全部楼层

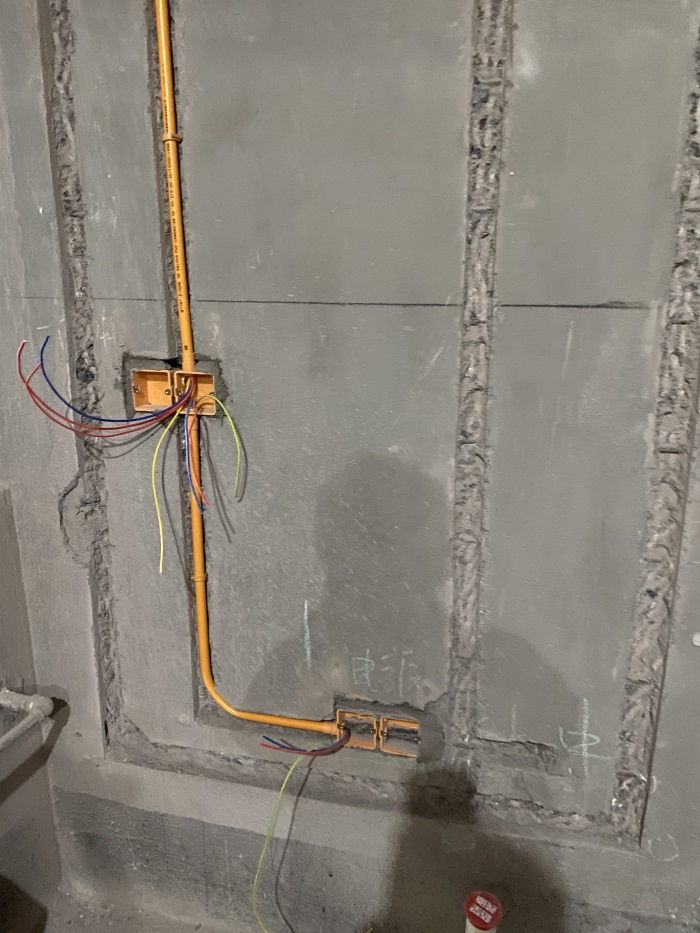

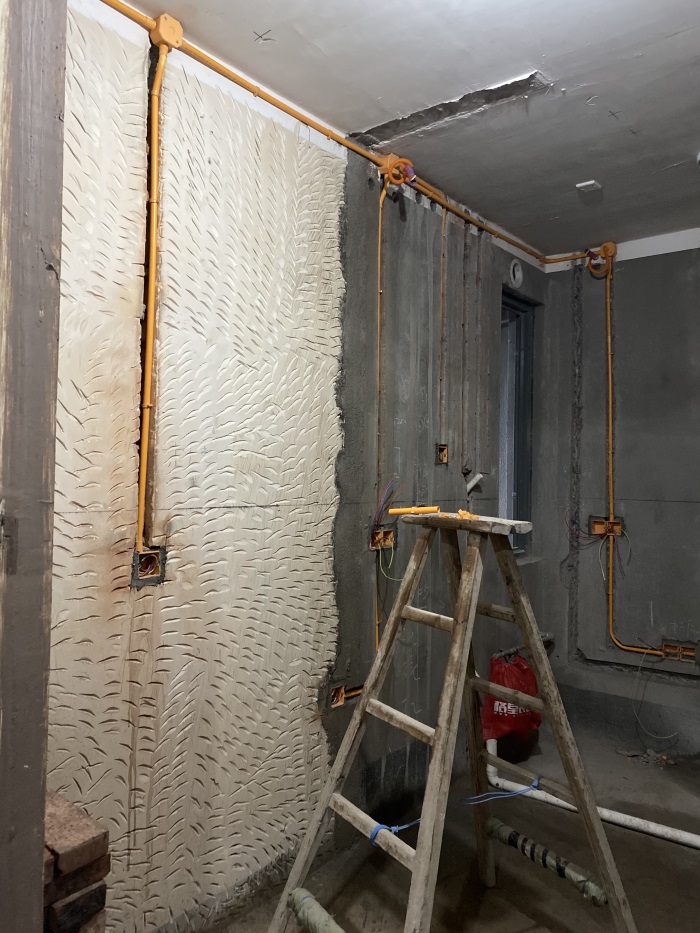

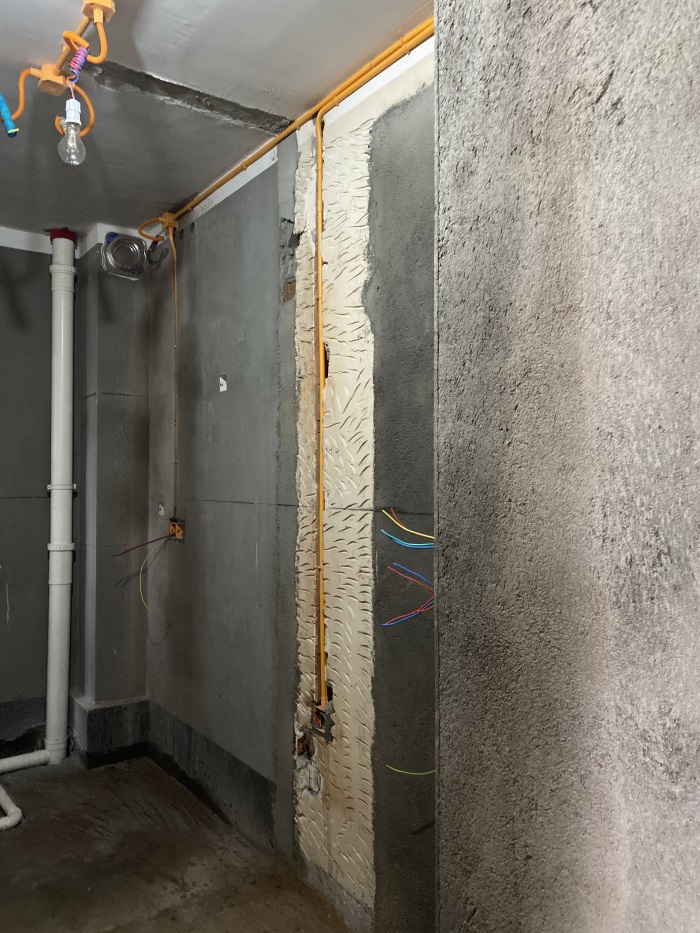

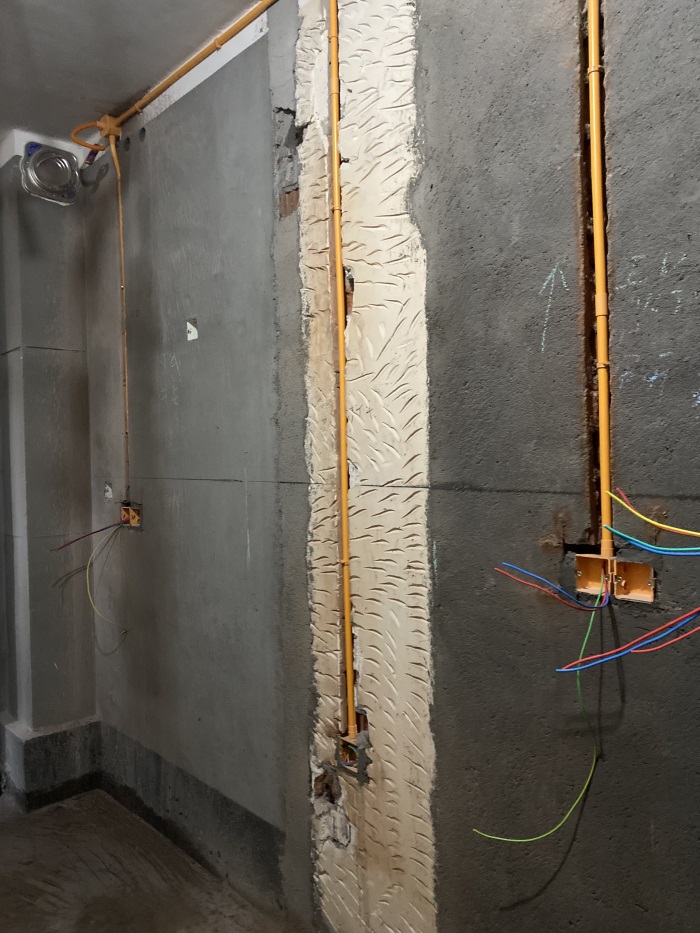

厨房墙面线管,布置横平竖直!

强电用橙色线盒、橙色线管,弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳,方便抽拉电线和后期维护。
墙面线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。 IMG_8949.JPG


回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:26:02 | 显示全部楼层

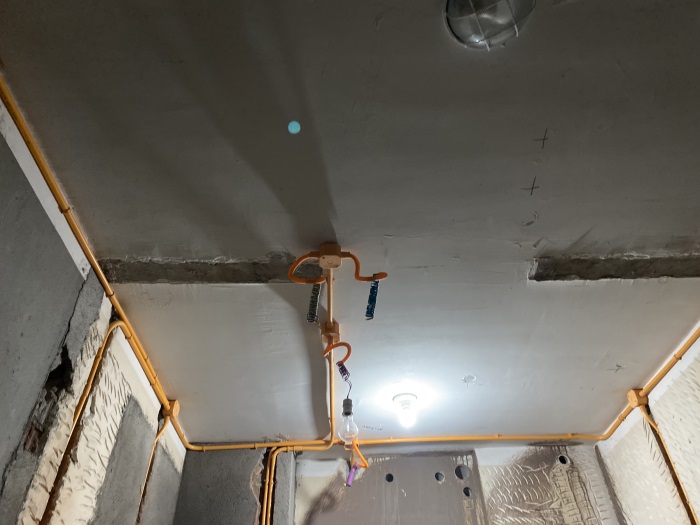

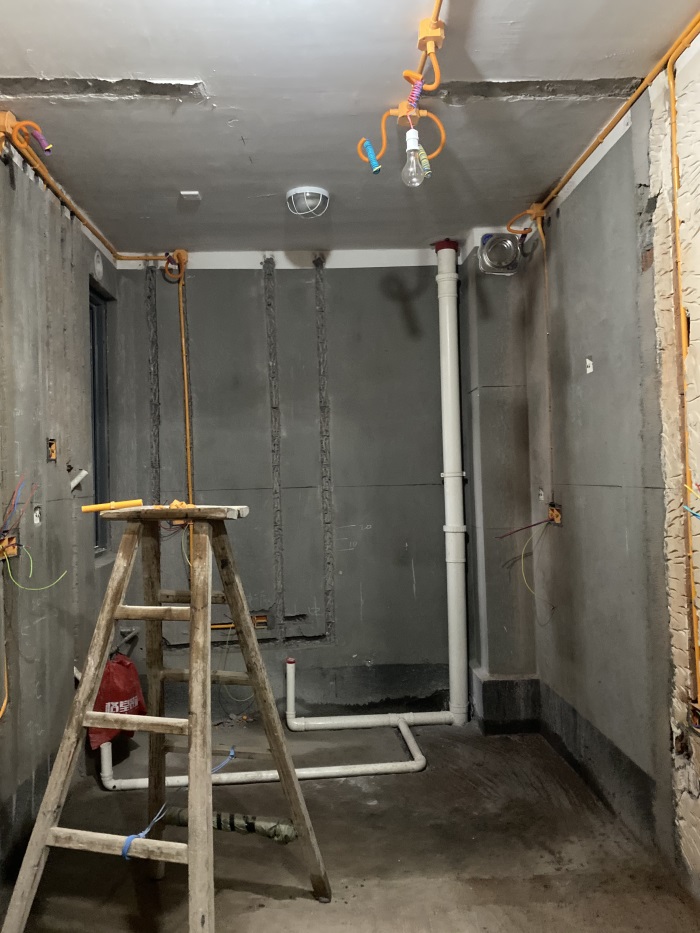

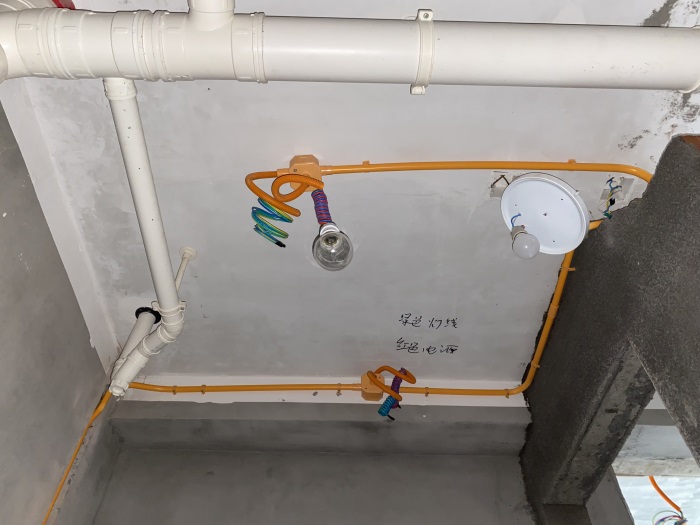

厨房顶部线管交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤筒灯电线用波纹管保护,防止电线划伤。






回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:28:34 | 显示全部楼层

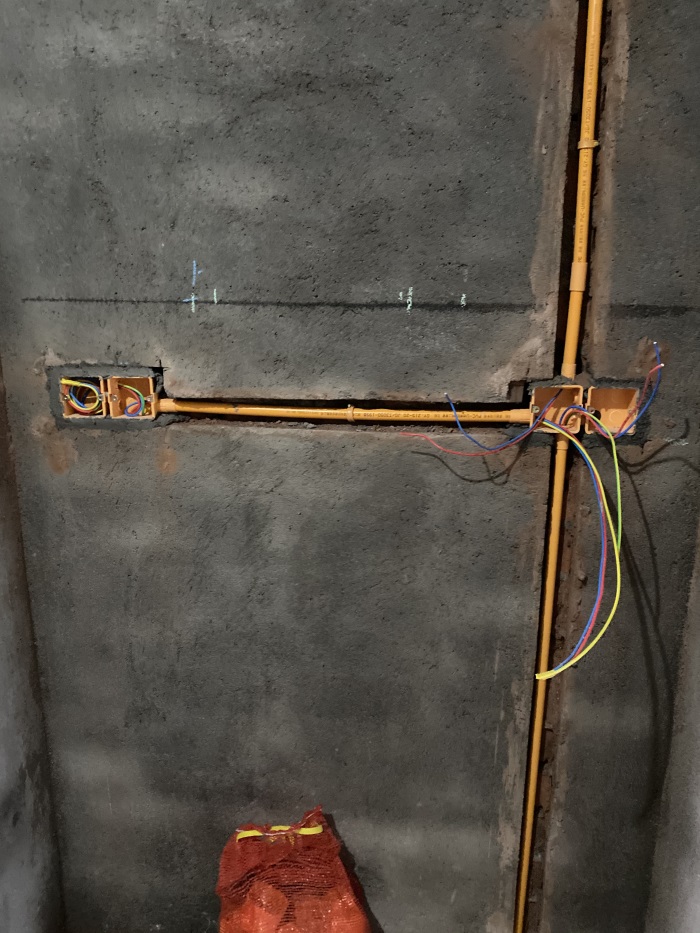

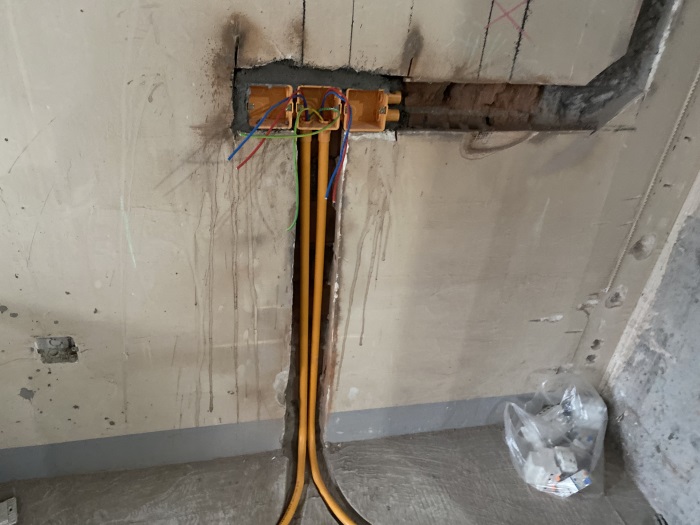

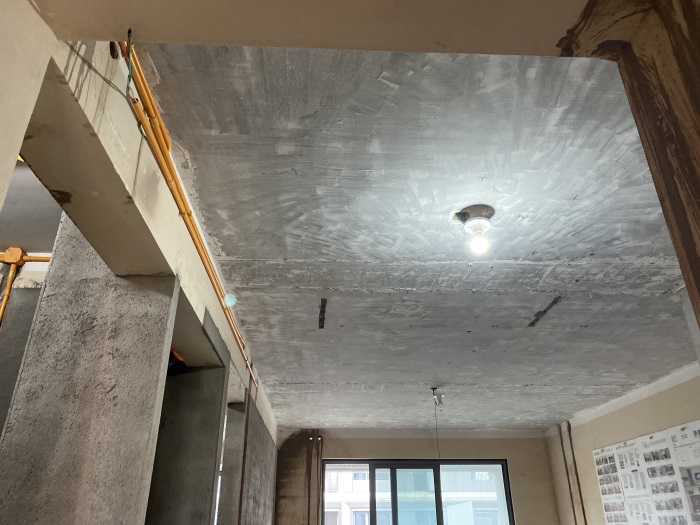

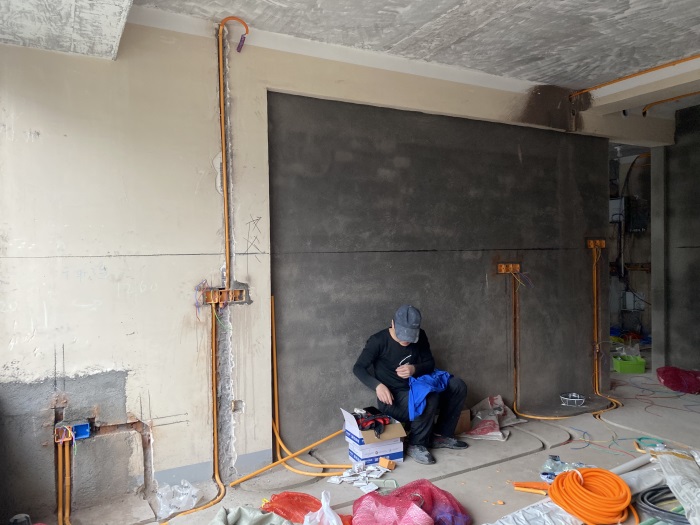

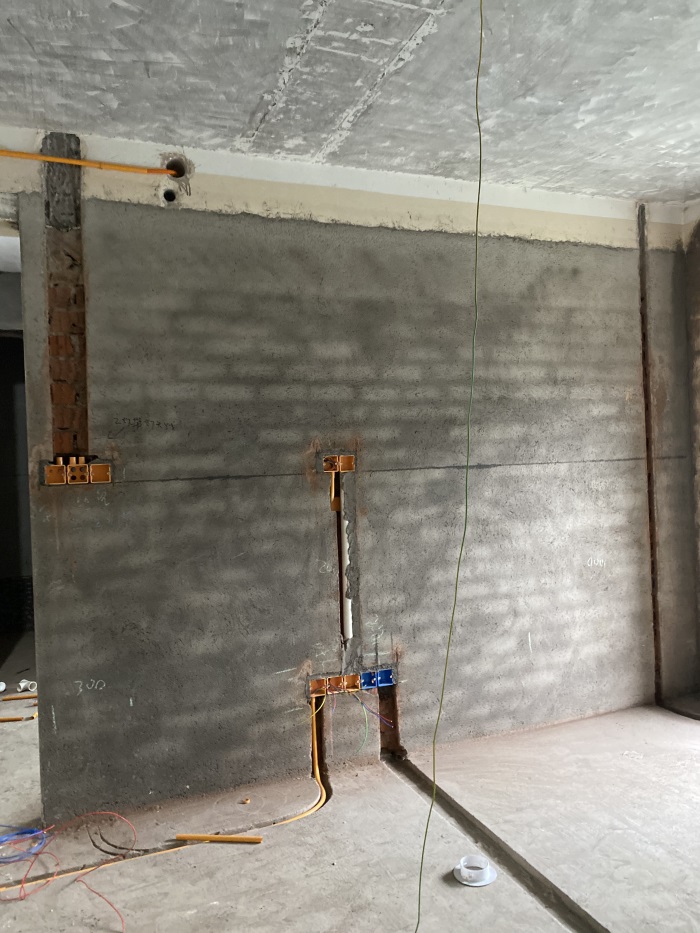

客餐厅墙面正在布置线管,强电用橙色线盒、橙色线管,弱电用蓝线盒、蓝线管。
墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面开裂。
墙面电视线有专门的管道预埋,避免信号干扰。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:30:27 | 显示全部楼层

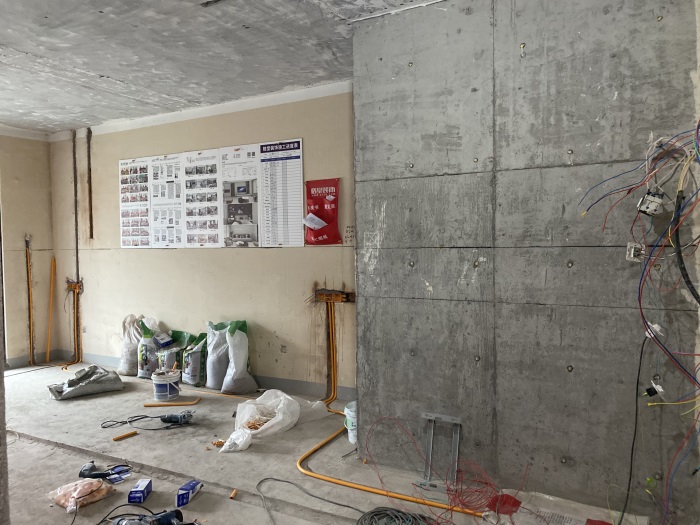

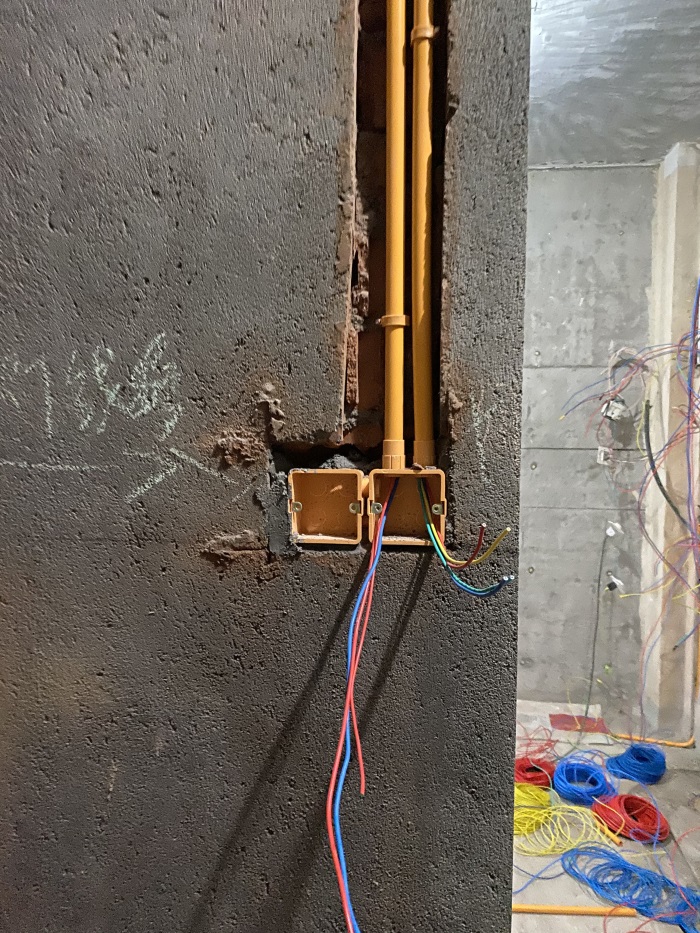

客餐厅墙面,线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
强电用橙色线盒、橙色线管,弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳,方便抽拉电线和后期维护




回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-12-7 09:31:33 | 显示全部楼层

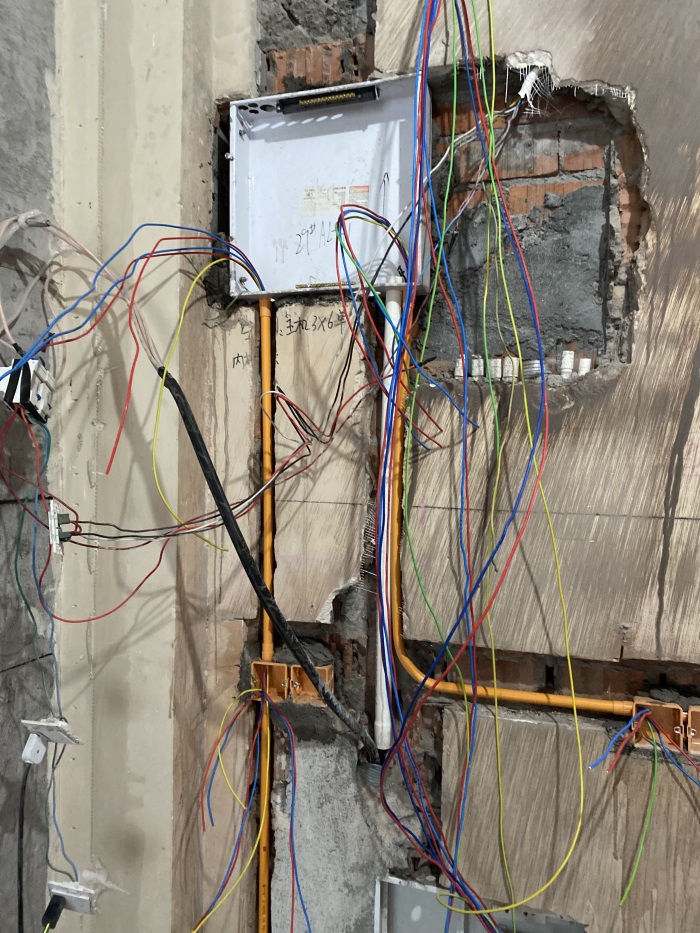

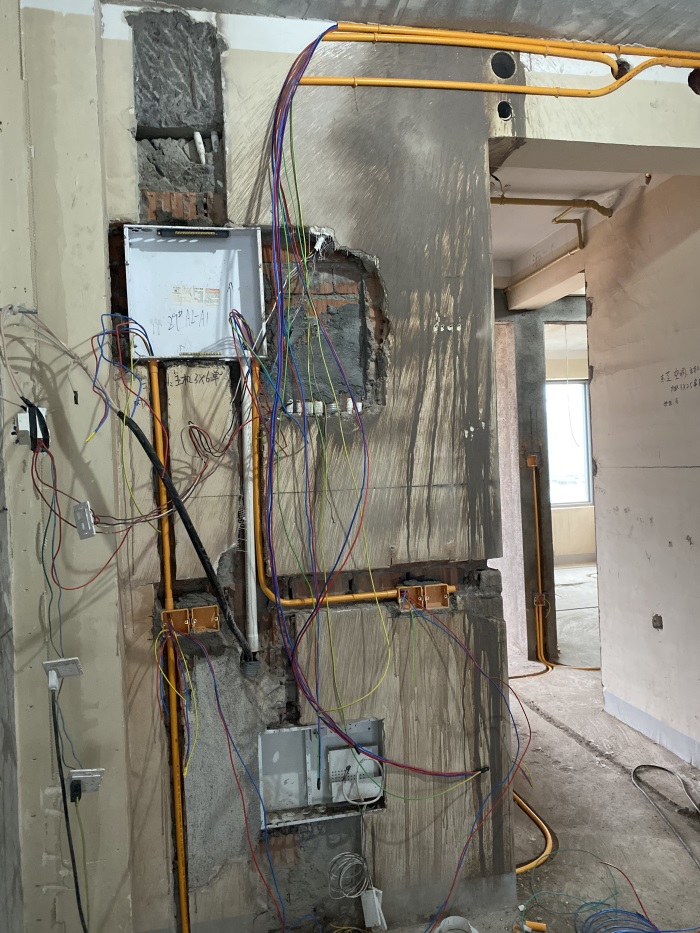

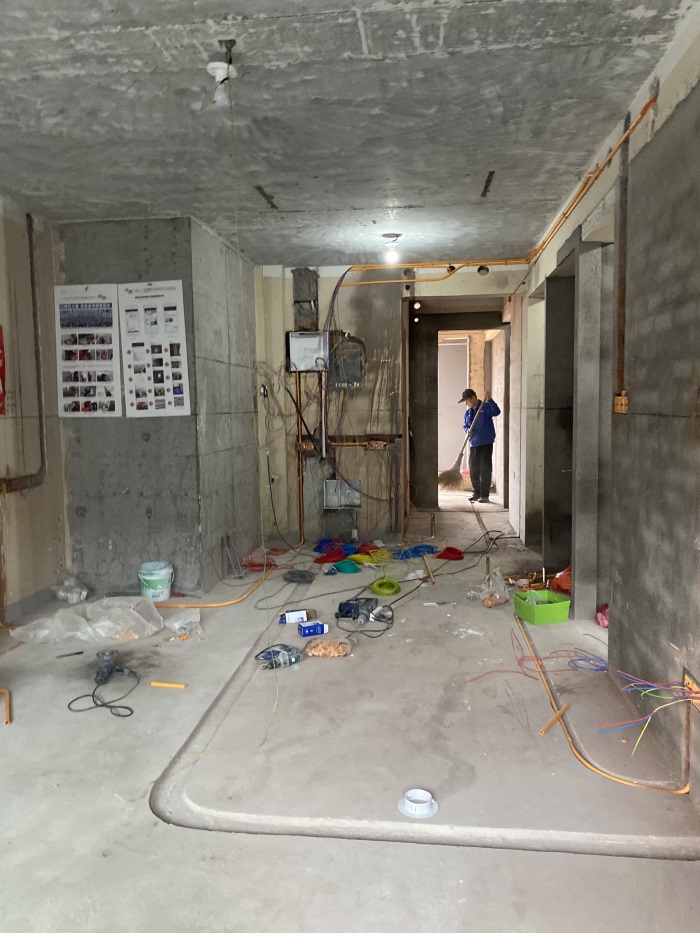

配电箱正在布置线管。

墙面线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。 IMG_8976.JPG
