衢州公馆10-24#110㎡现代——清秋

发表于 2023-2-5 13:03:25

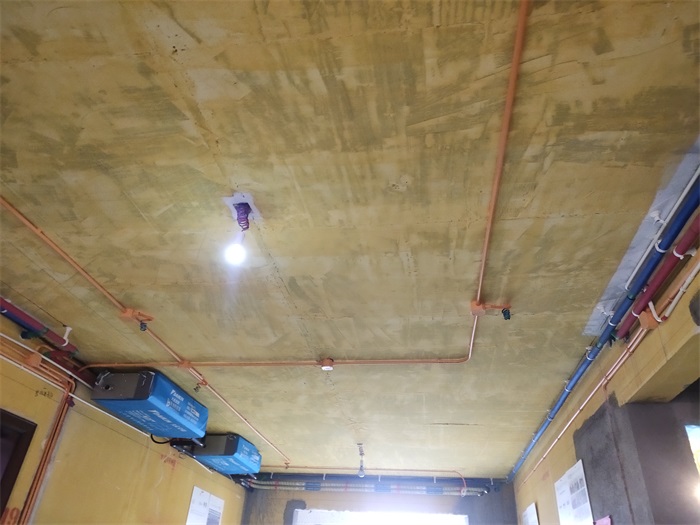

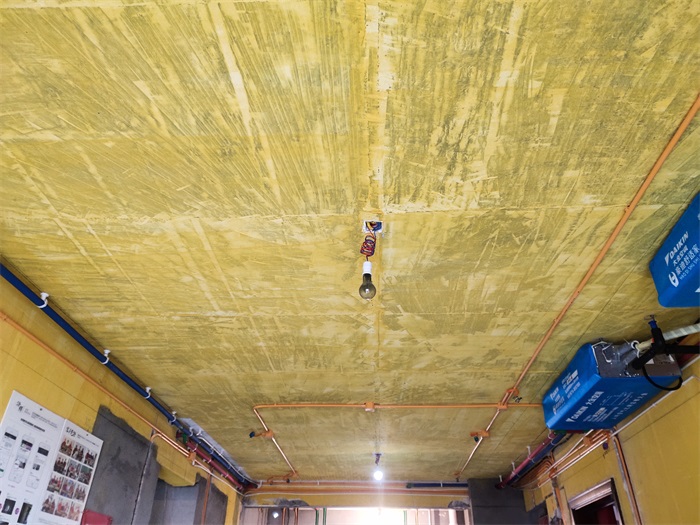

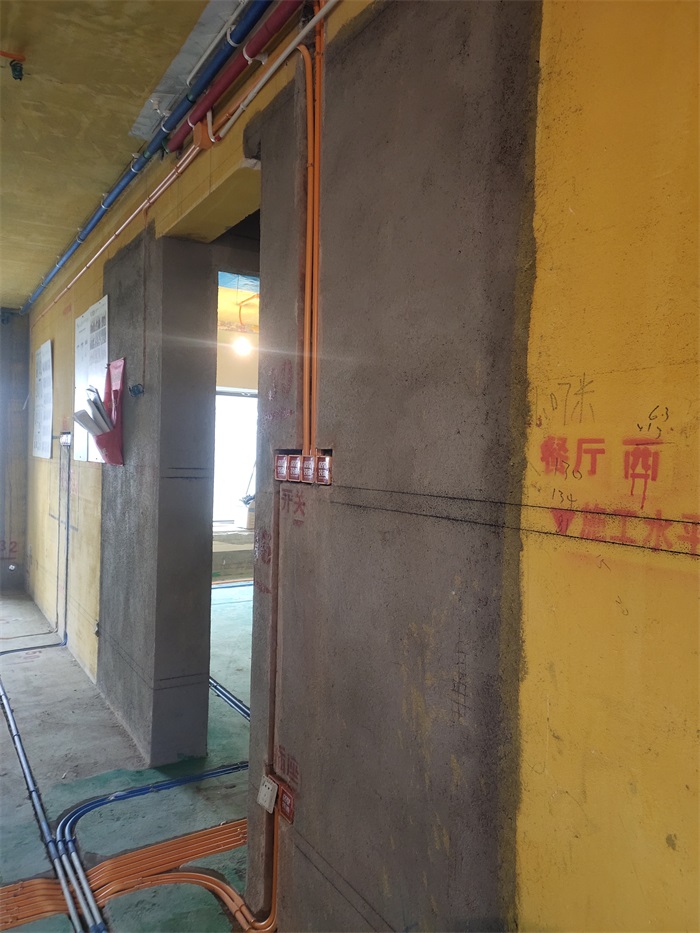

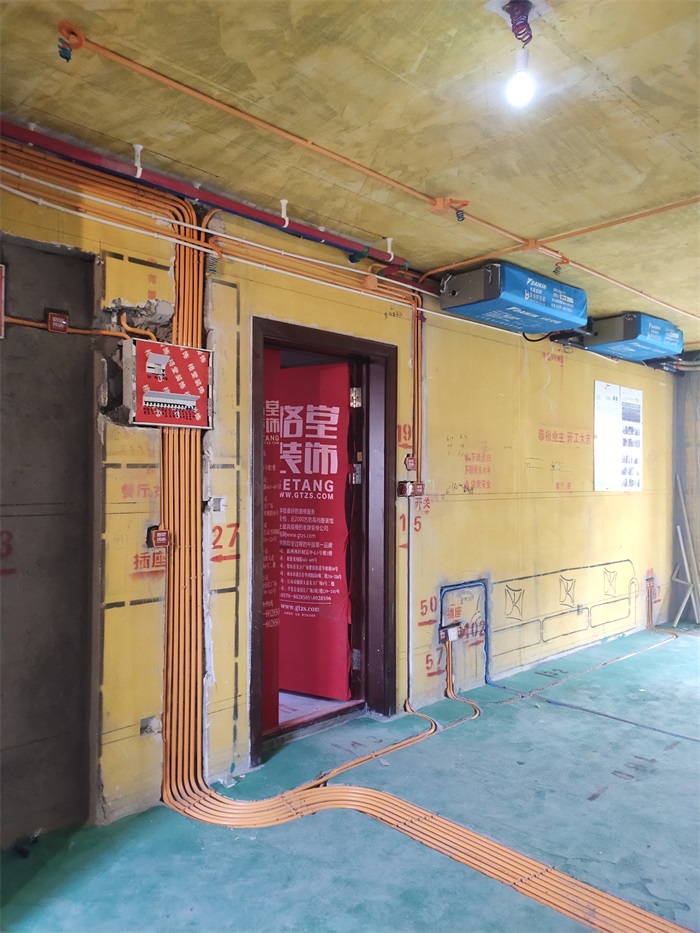

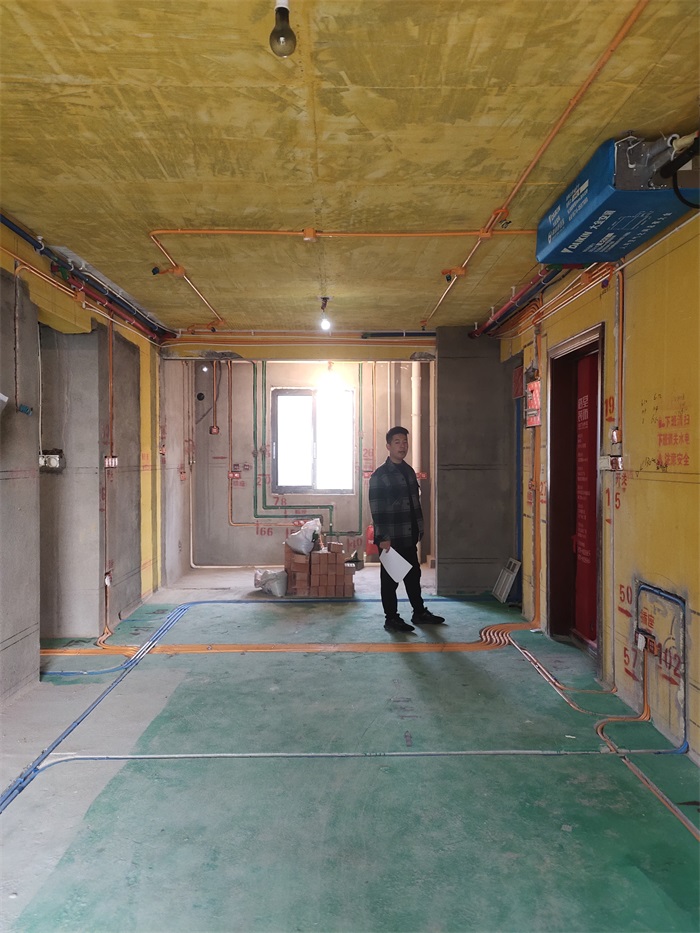

客餐厅水电布线已经完成

发表于 2023-2-5 13:04:07

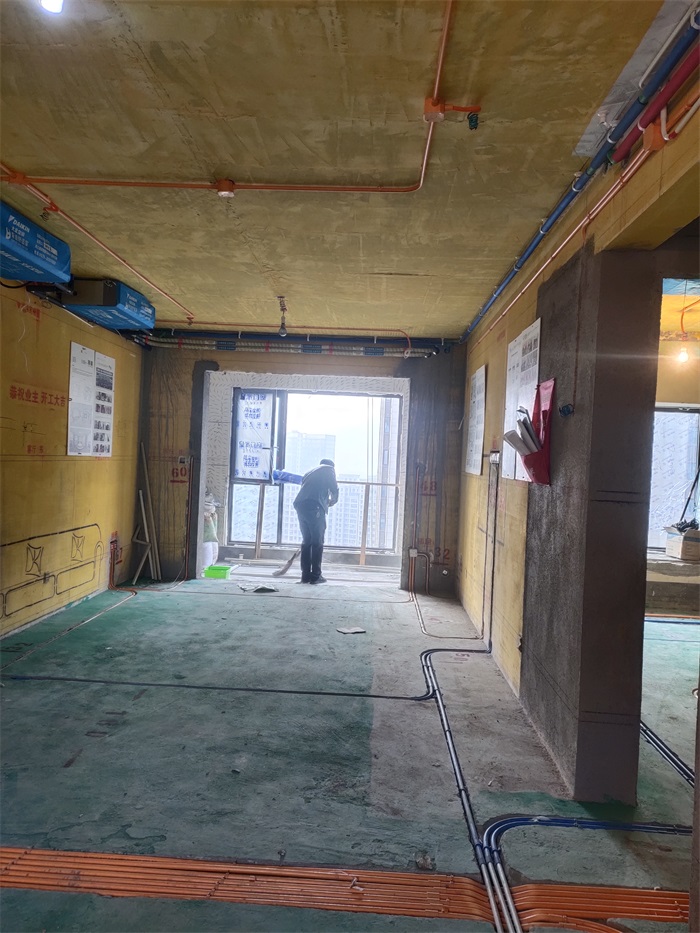

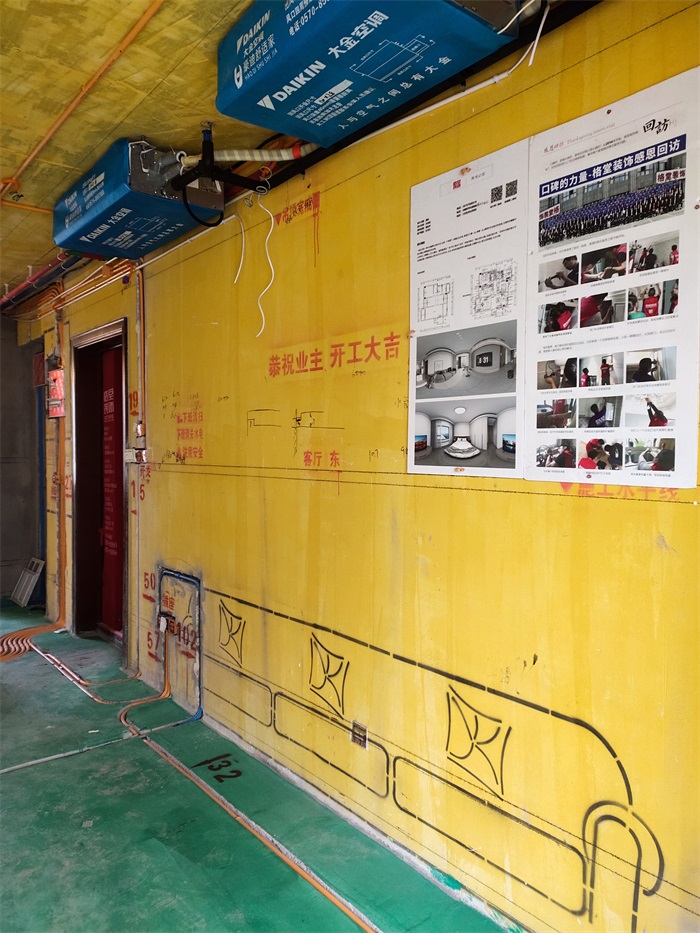

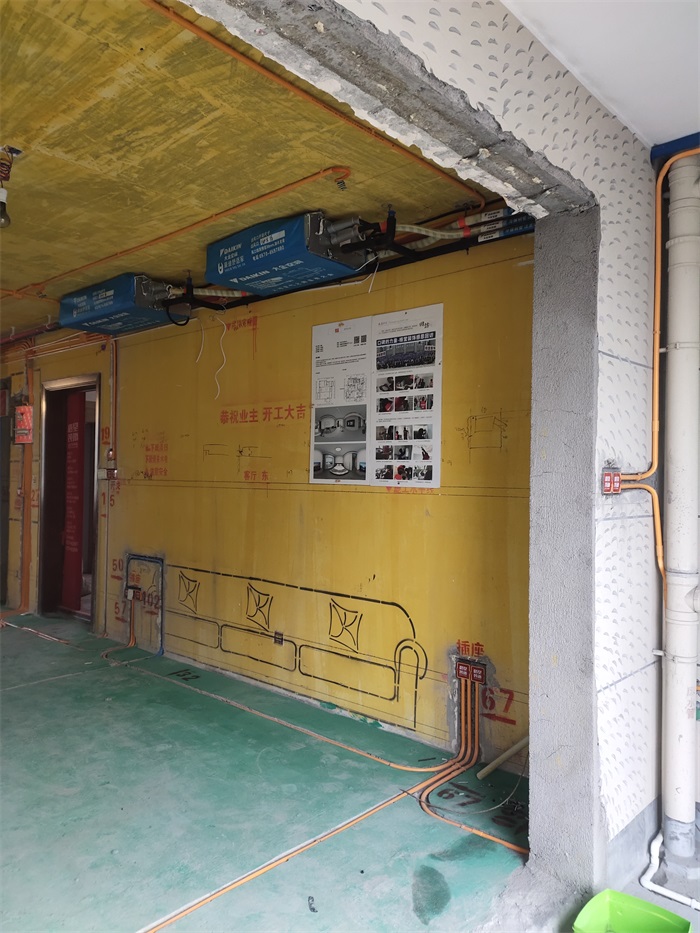

客餐厅对角

发表于 2023-2-5 13:04:58

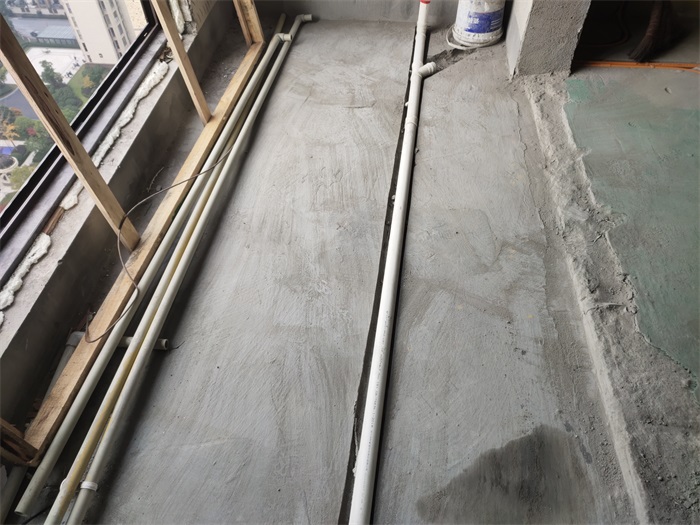

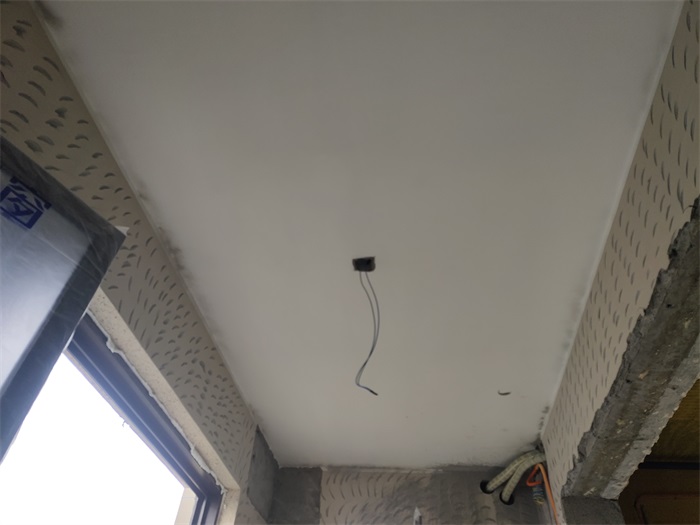

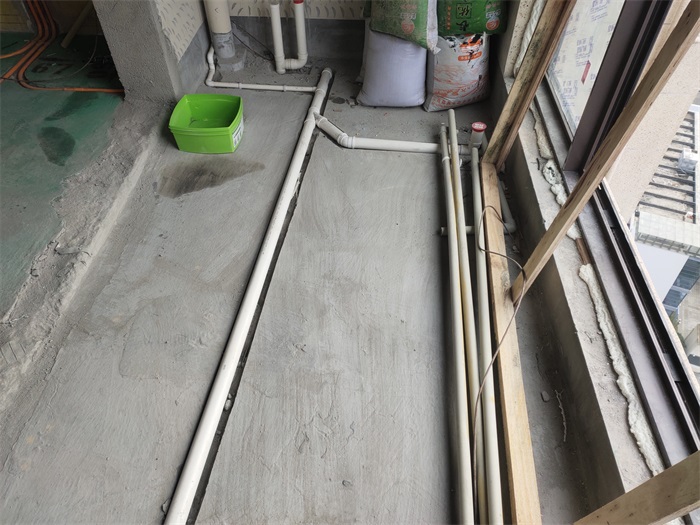

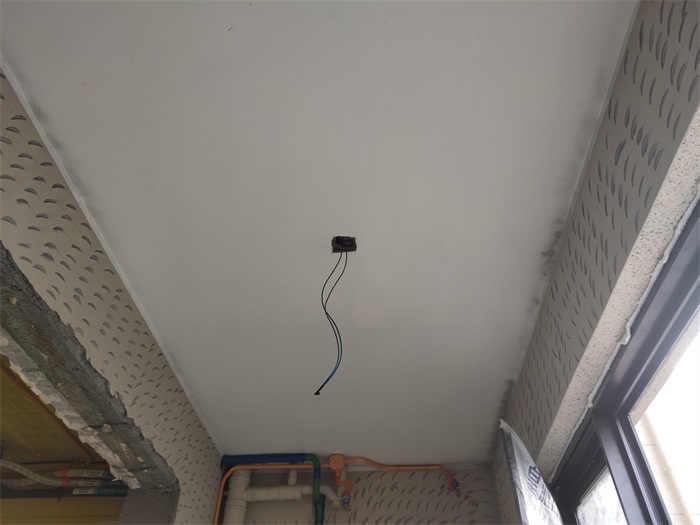

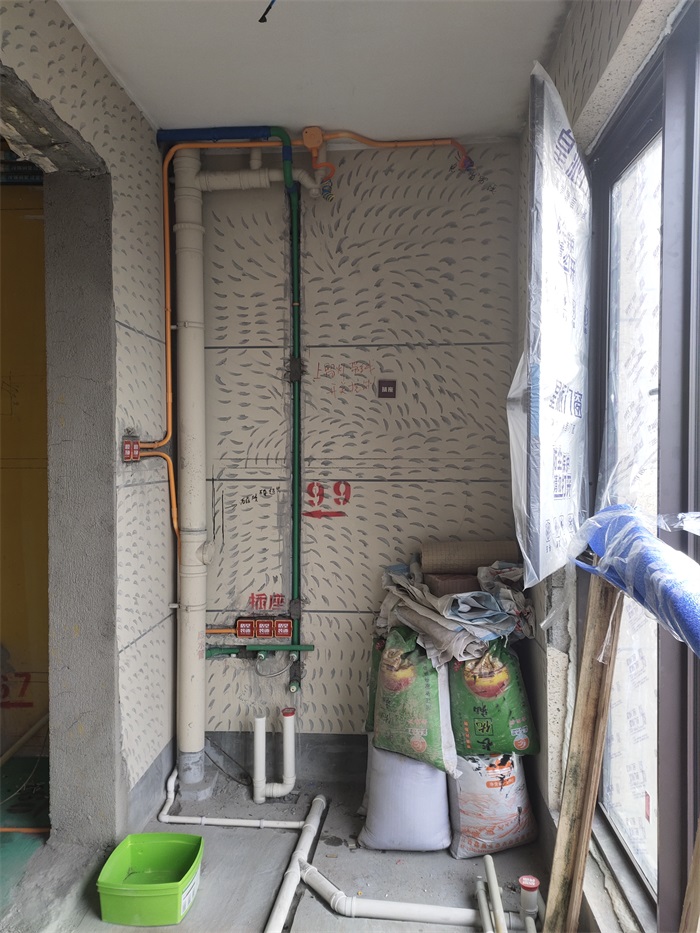

阳台水电布线已经完成

发表于 2023-2-5 13:05:34

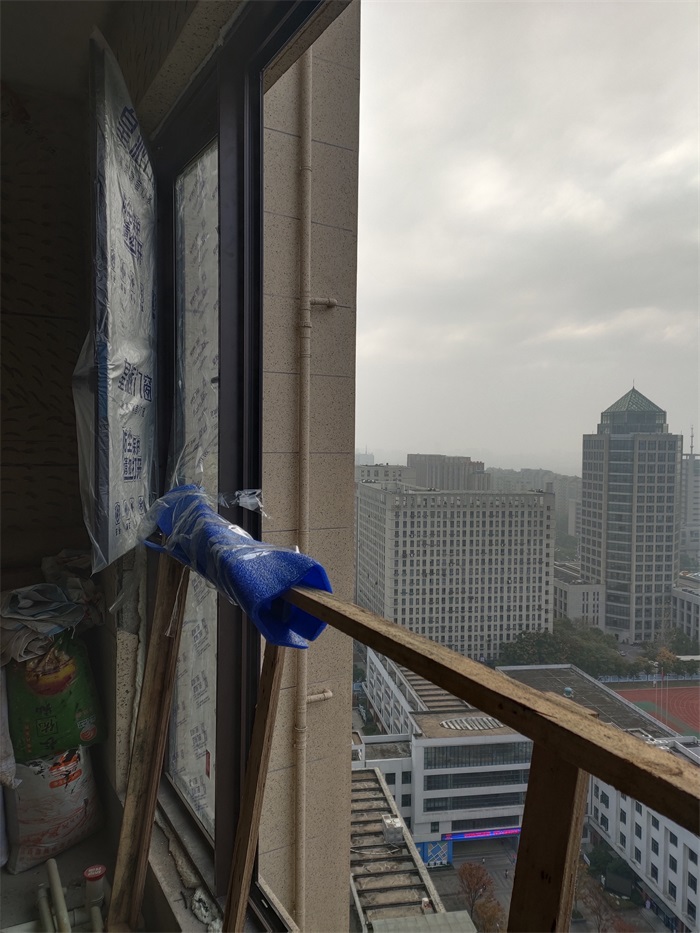

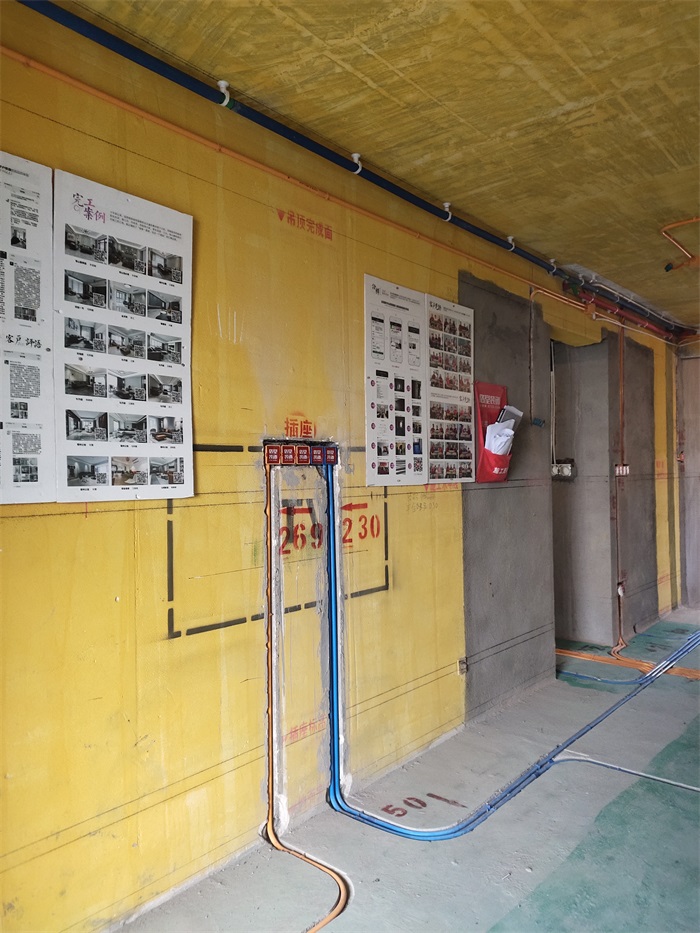

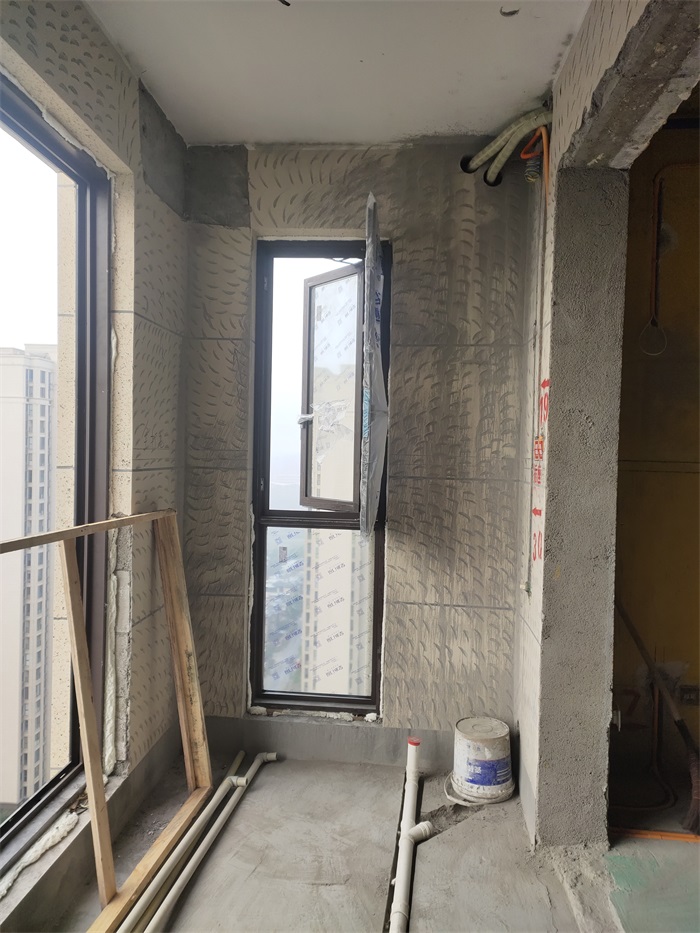

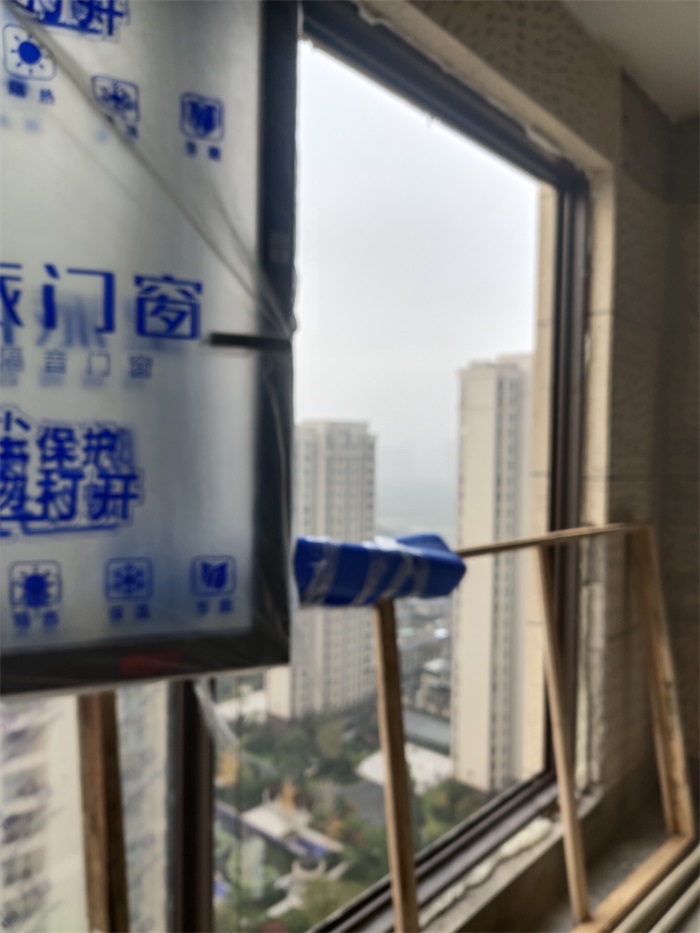

阳台对角

发表于 2023-2-5 13:06:57

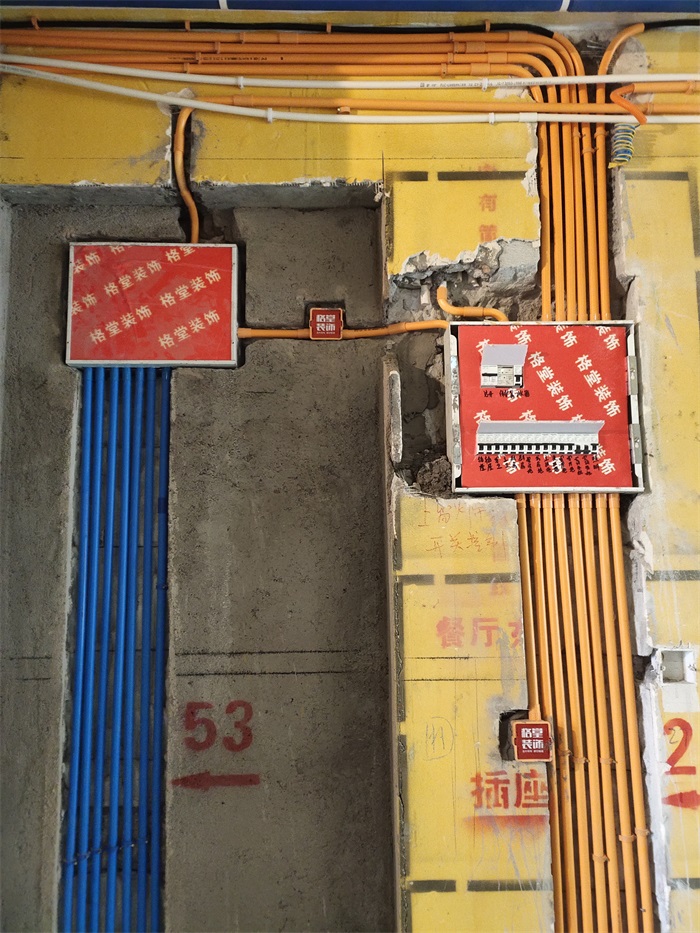

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2023-2-5 13:07:39

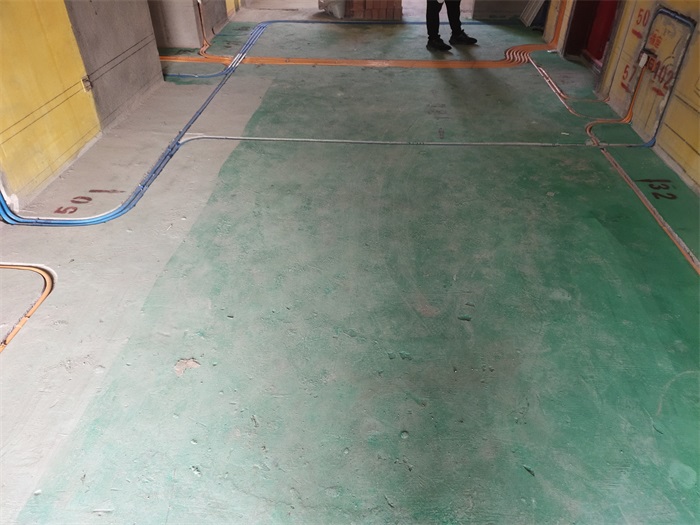

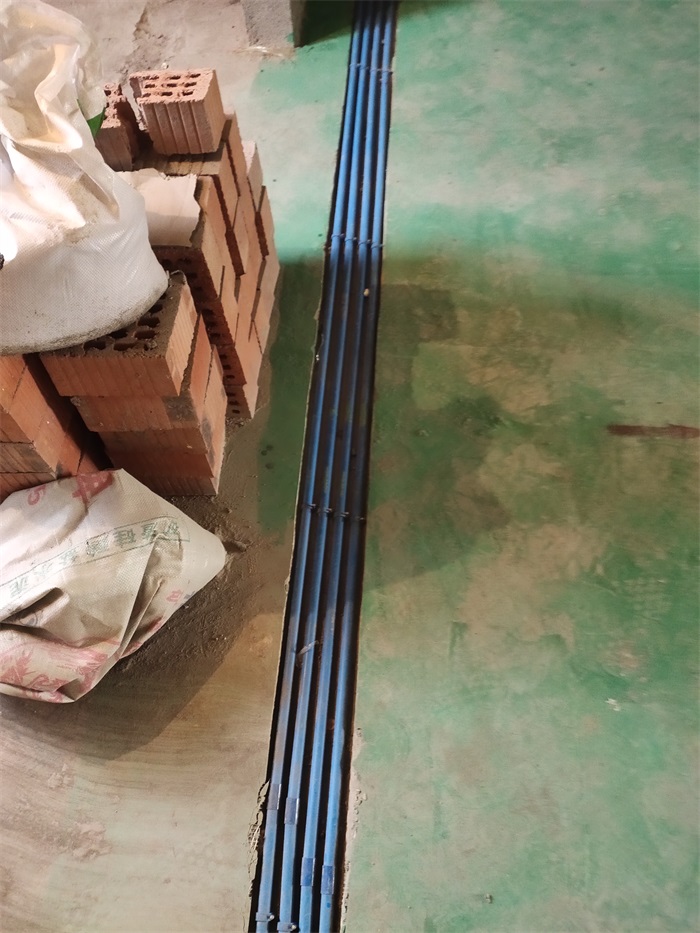

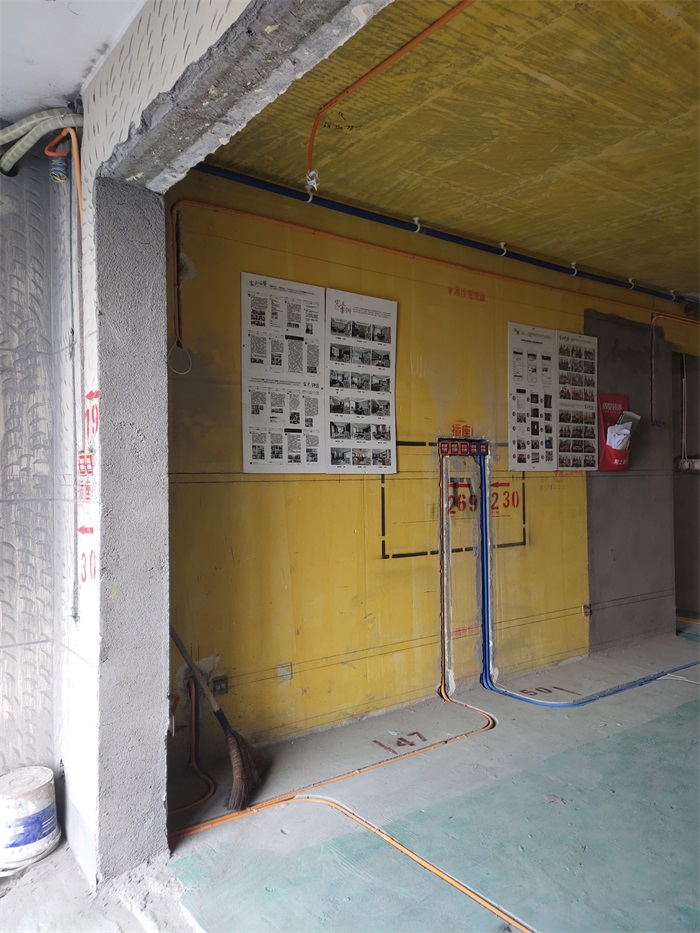

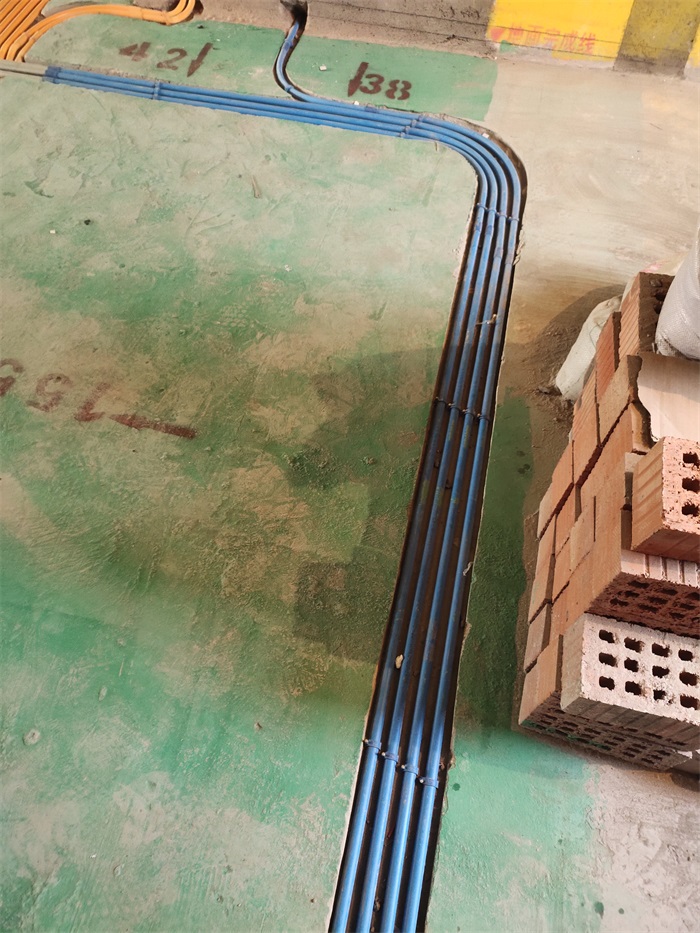

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2023-2-5 13:08:22

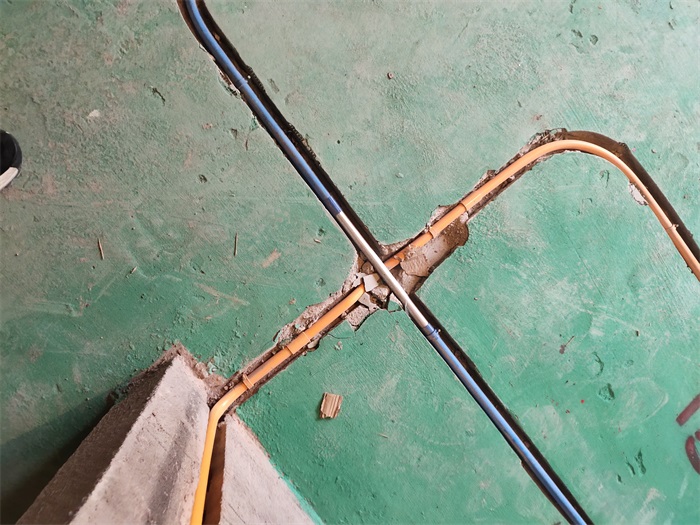

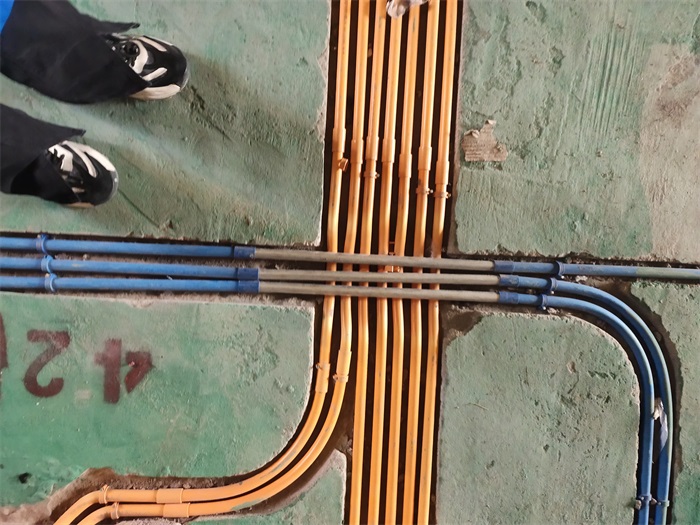

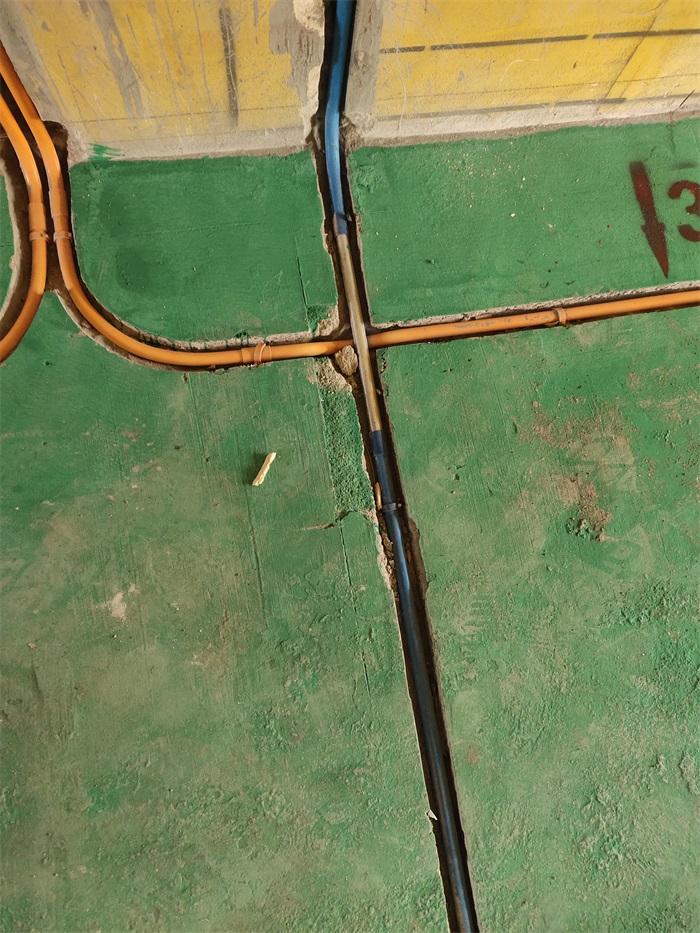

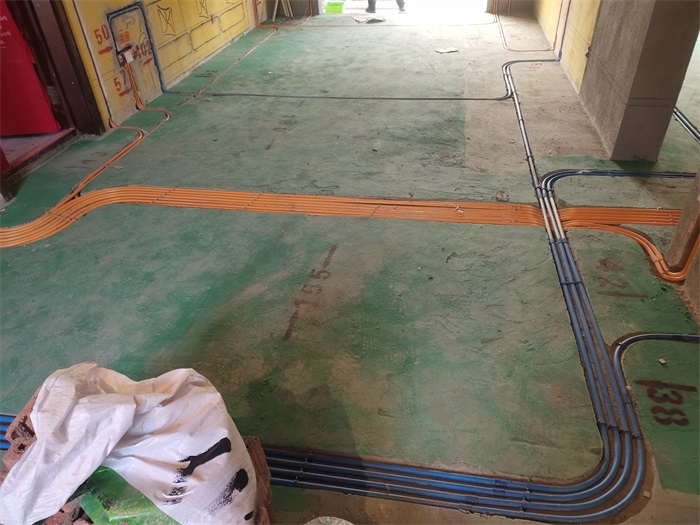

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2023-2-5 13:09:14

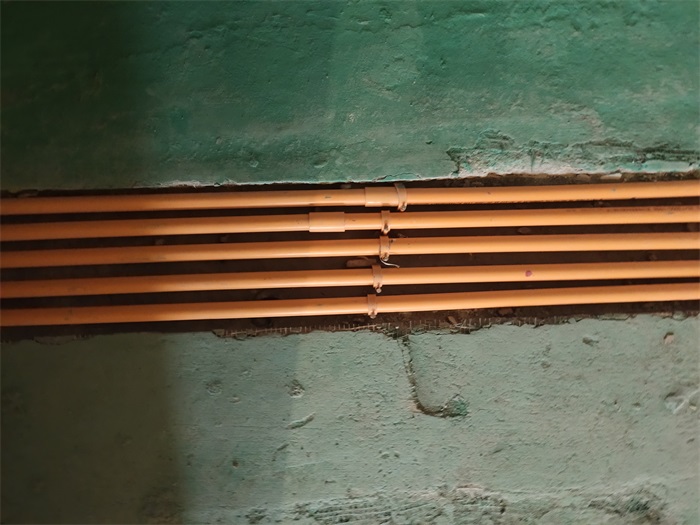

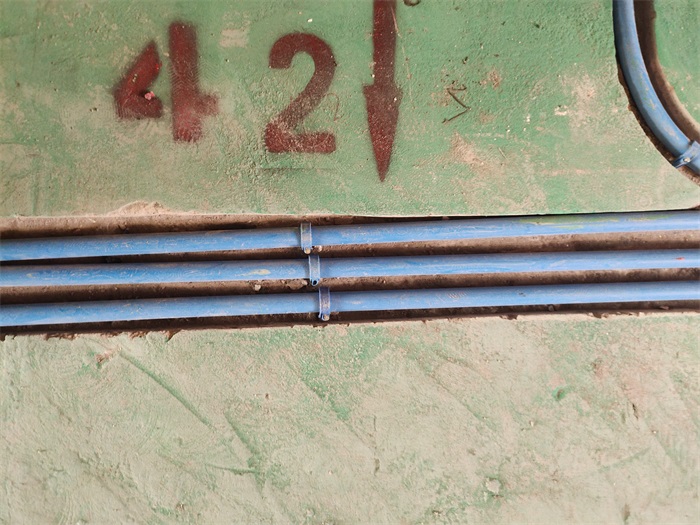

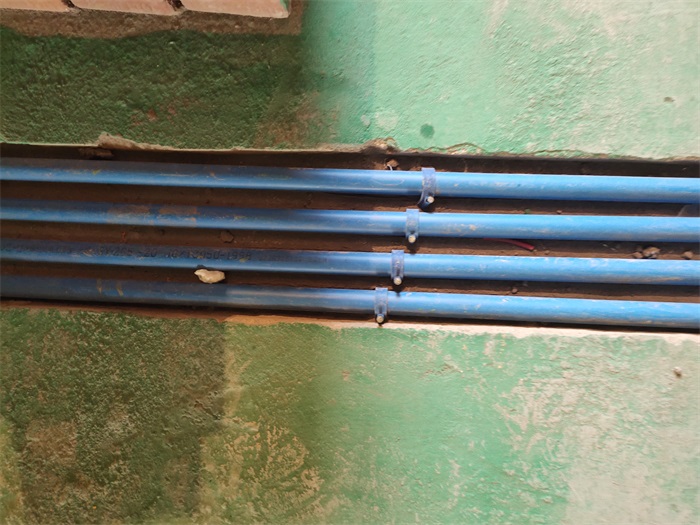

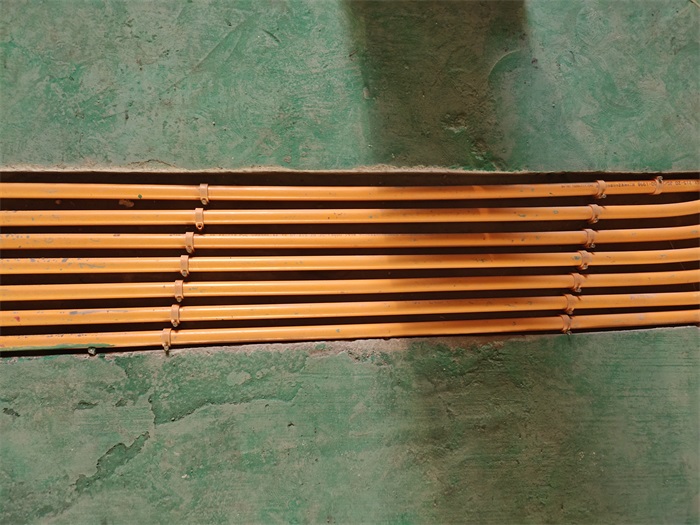

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2023-2-5 13:10:04

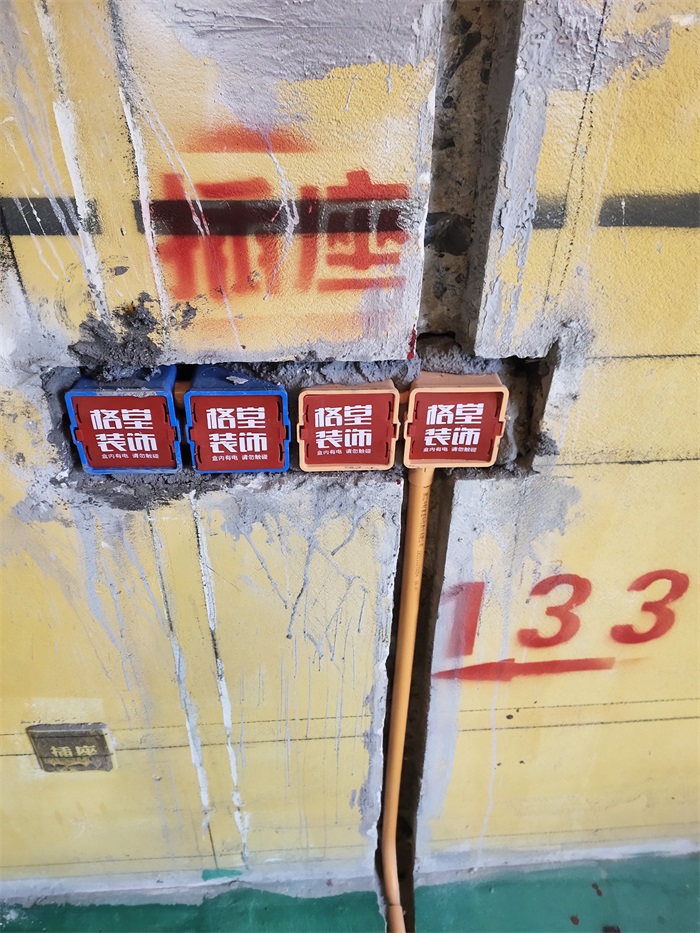

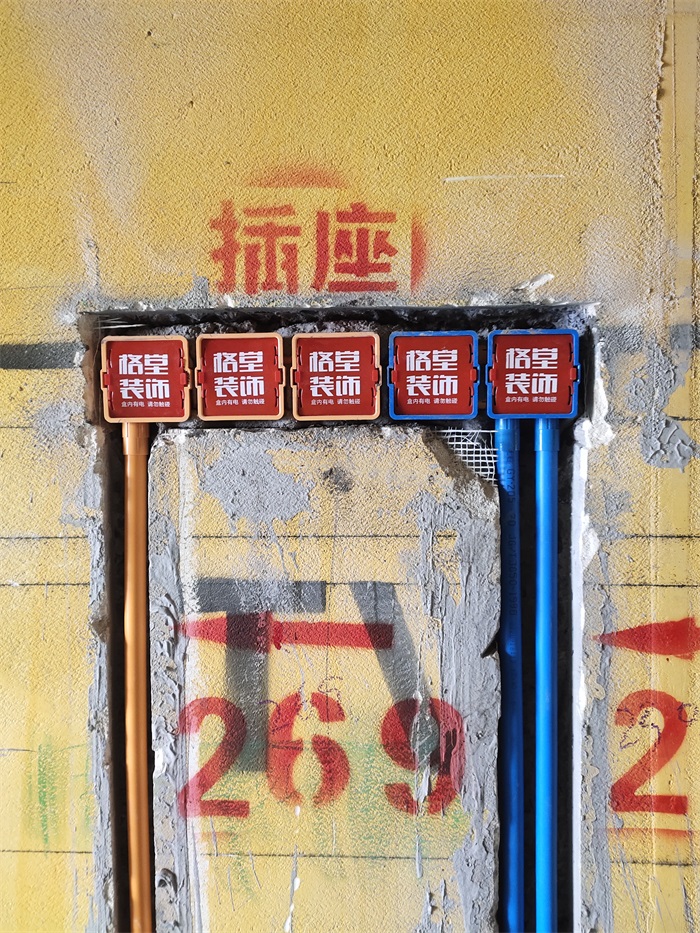

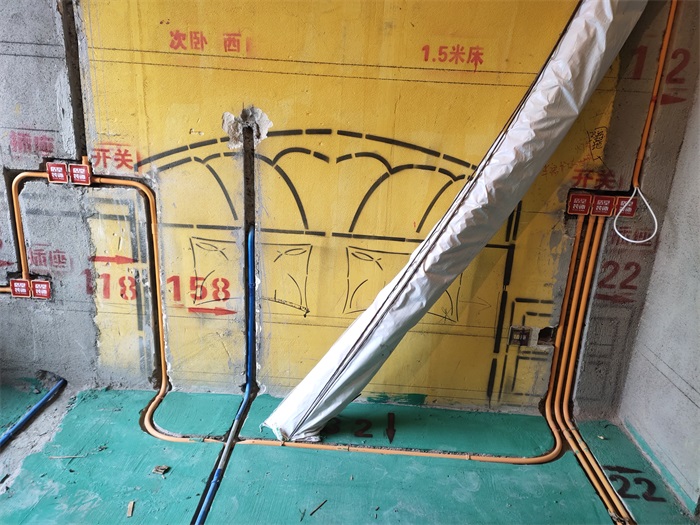

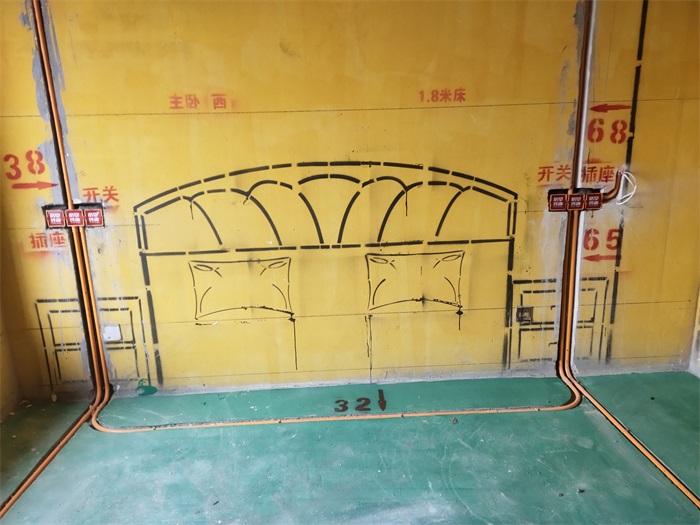

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2023-2-5 13:10:41

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地
