招贤里4-1-18#89㎡现代——寅·新宅

发表于 2022-10-23 17:11:38

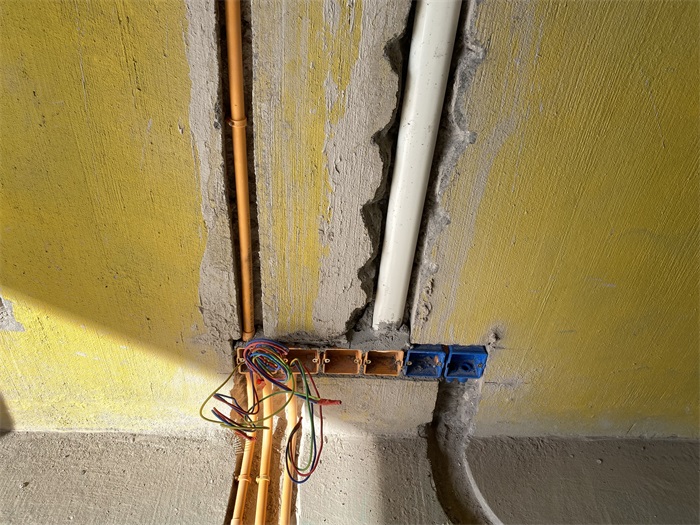

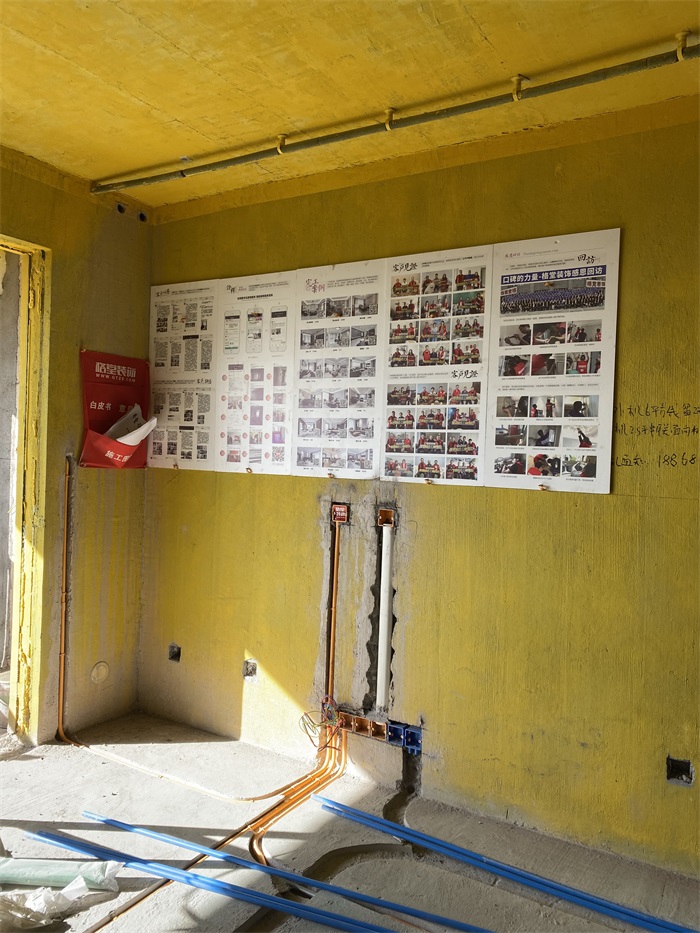

墙面线管强弱电线距离30厘米以上，电视线有专门的管道预埋，防止信号干扰！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-10-23 17:15:12

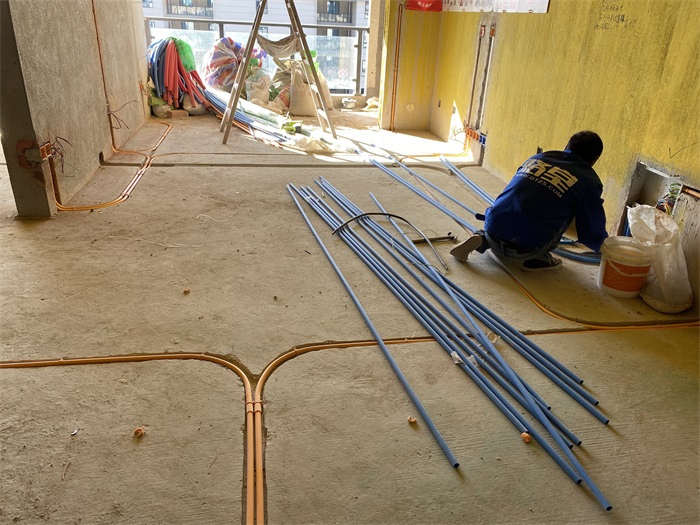

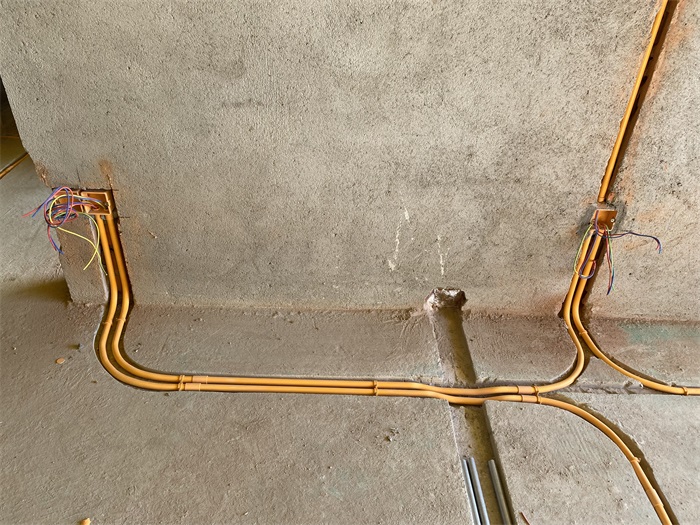

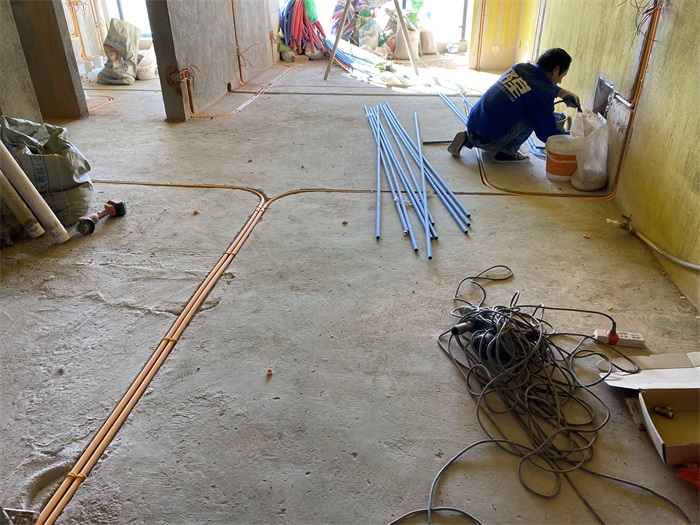

客餐厅开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

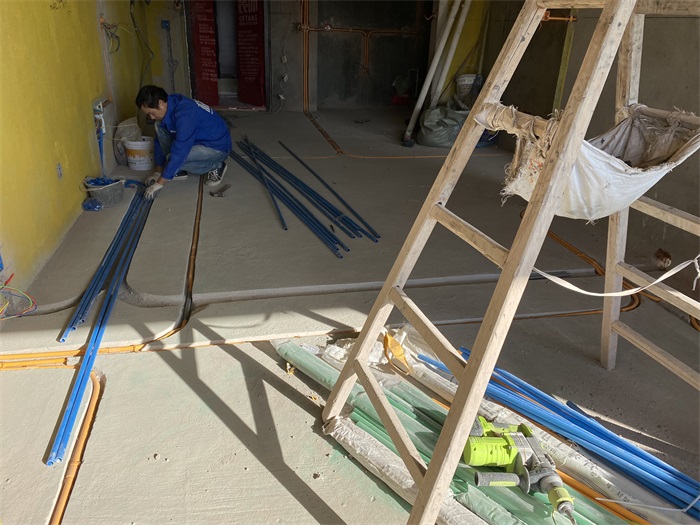

师傅正在布置线管。

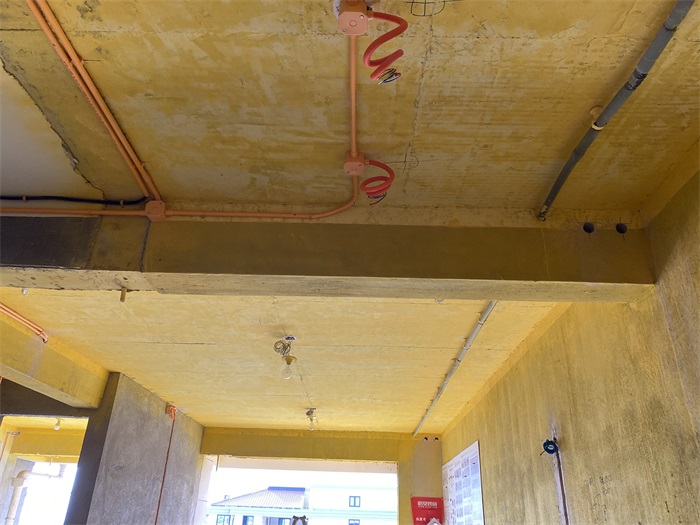

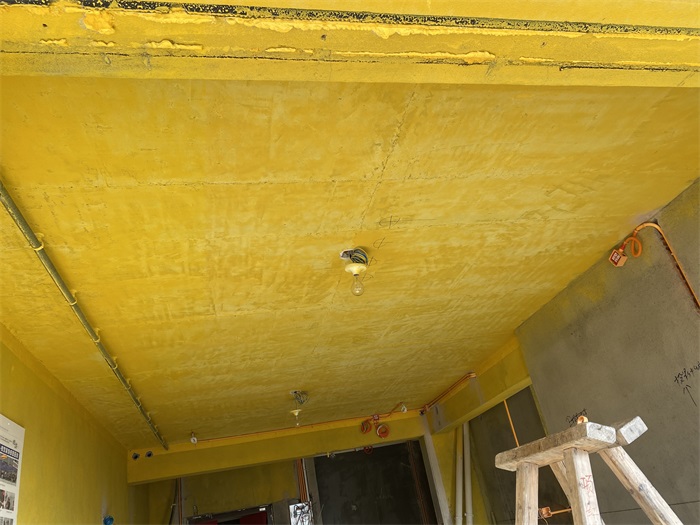

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-23 17:17:22

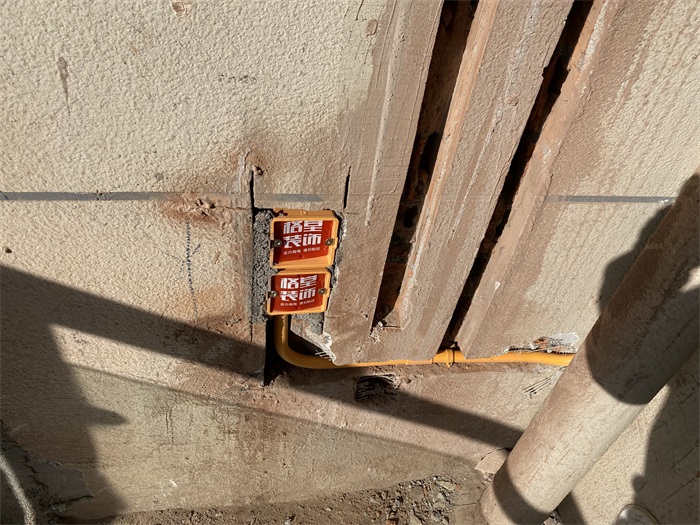

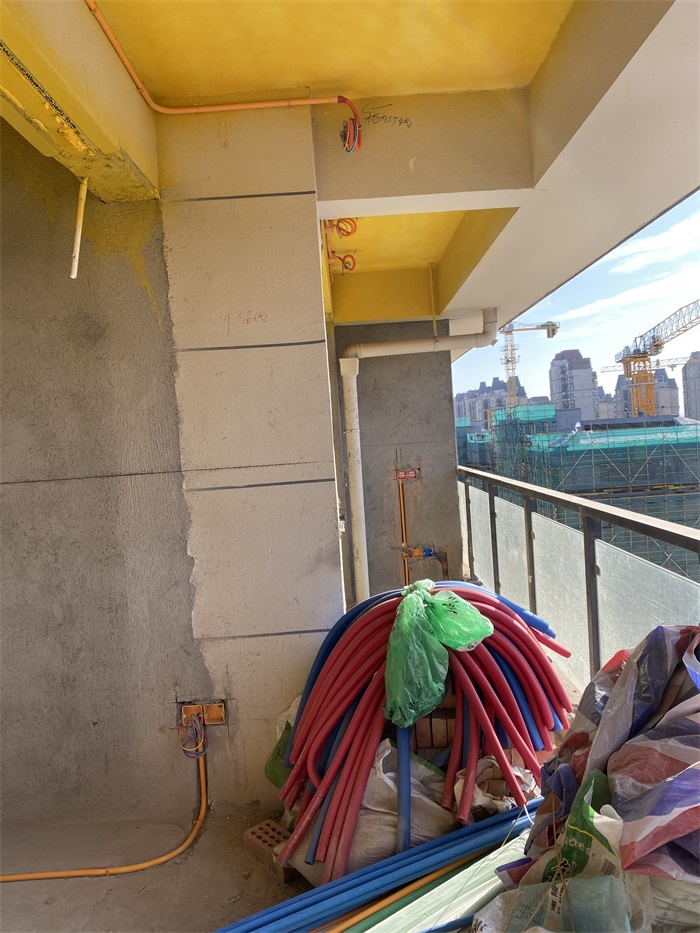

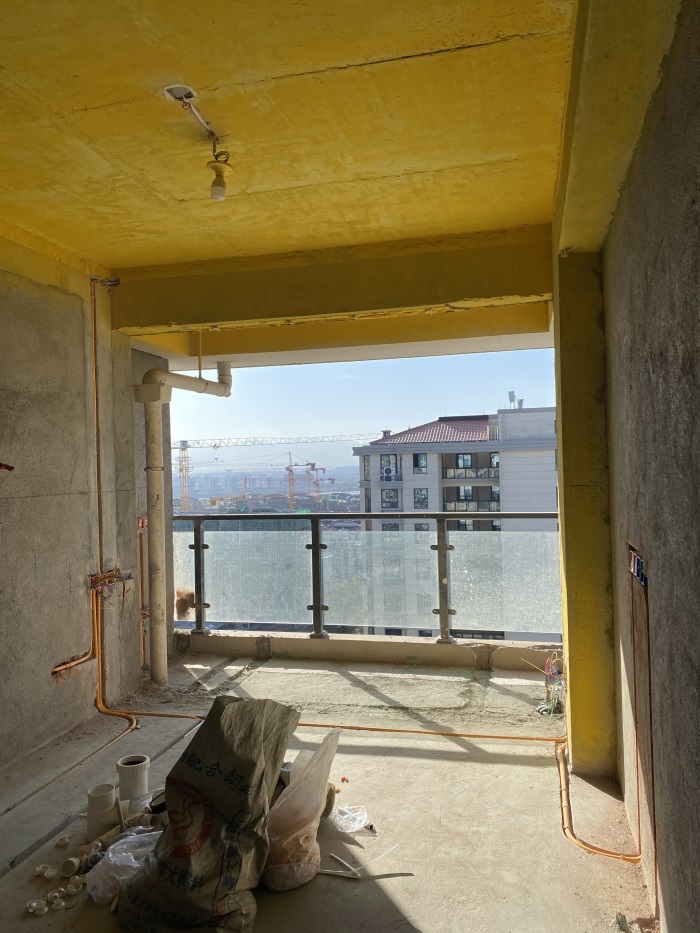

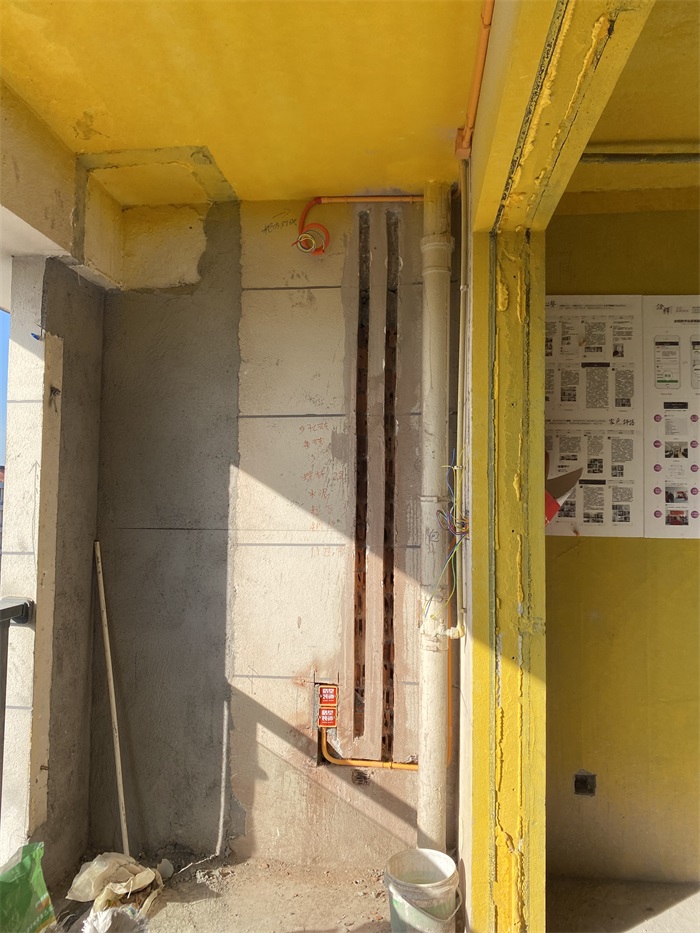

阳台墙面线管布置平整。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-10-23 17:17:58

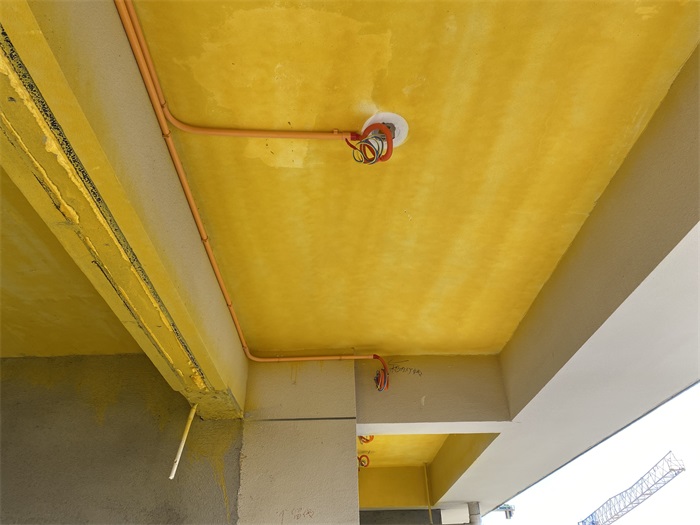

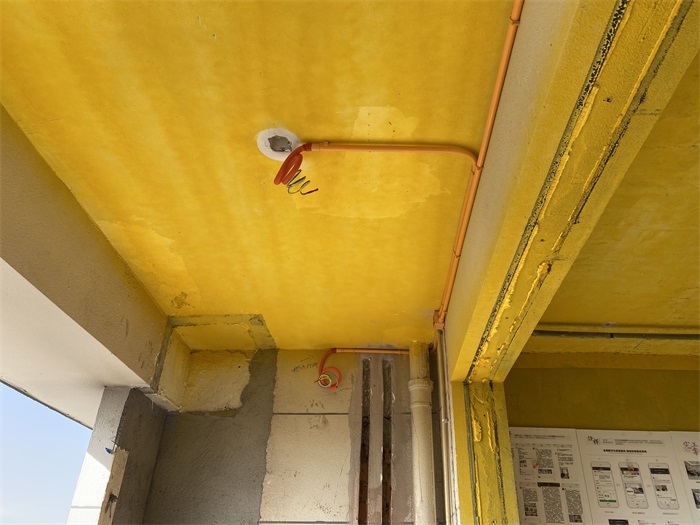

阳台筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-23 17:24:06

本帖最后由格堂飞飞于 2022-10-23 17:26 编辑

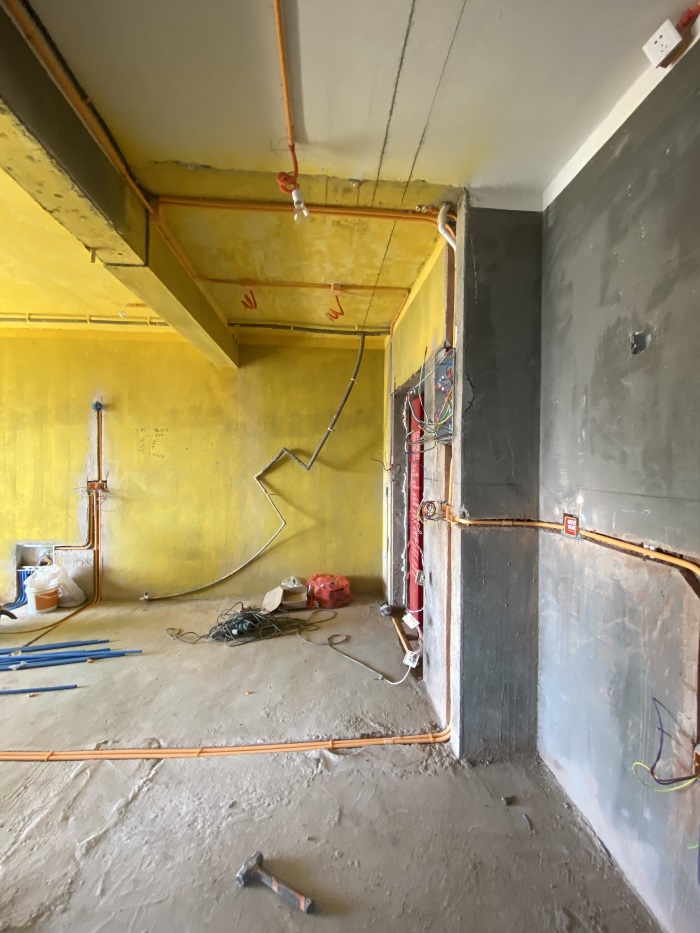

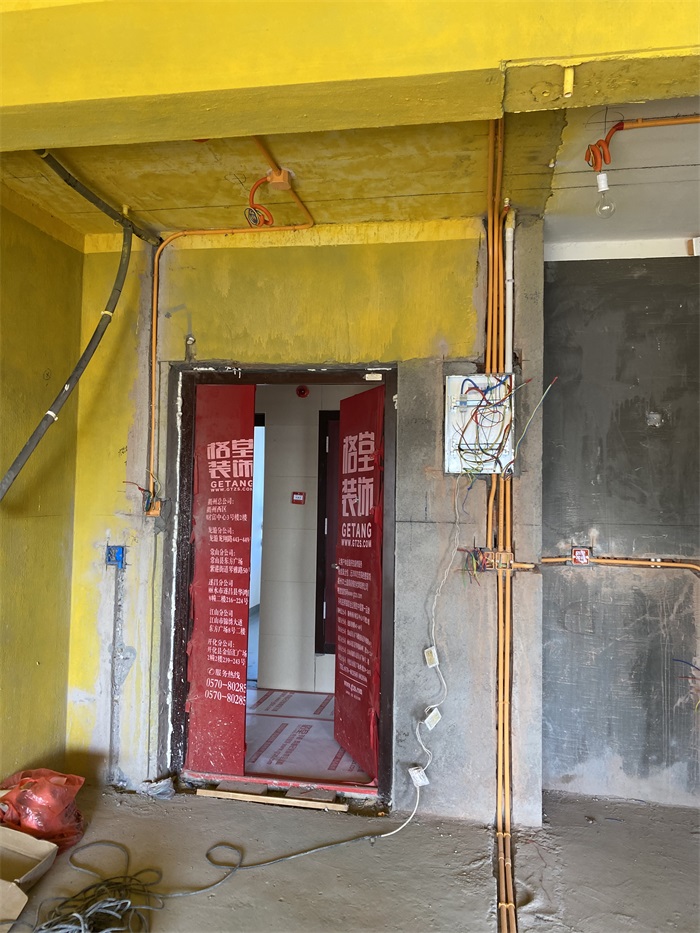

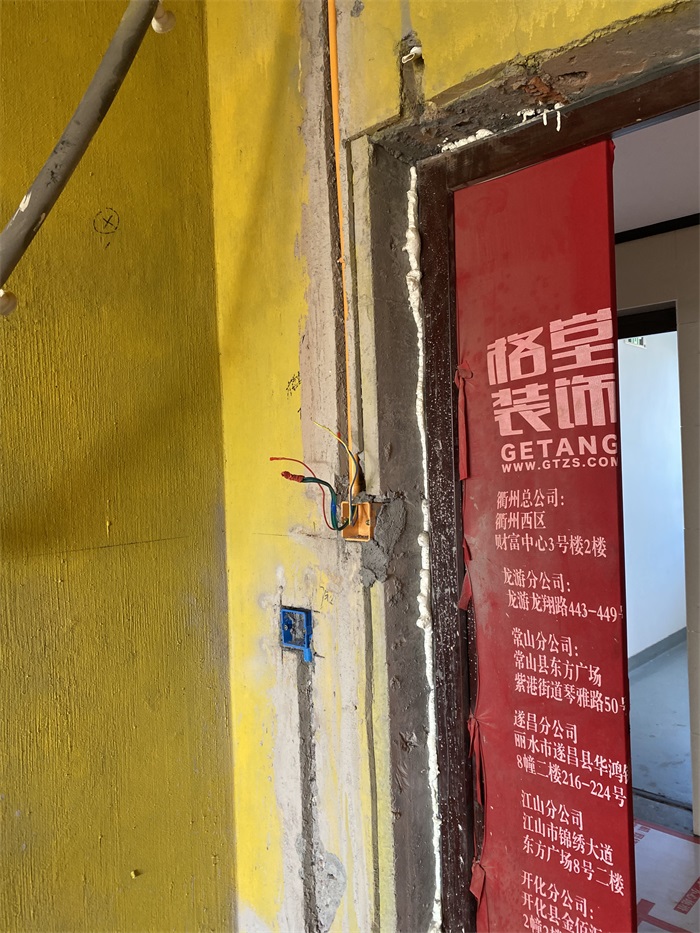

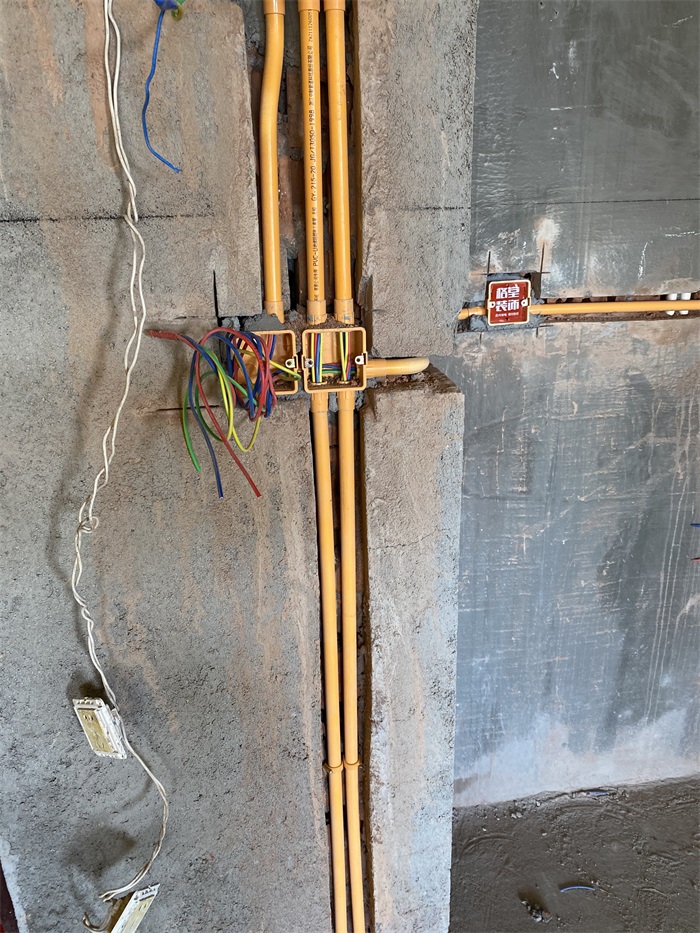

门厅墙面线管布置平整，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

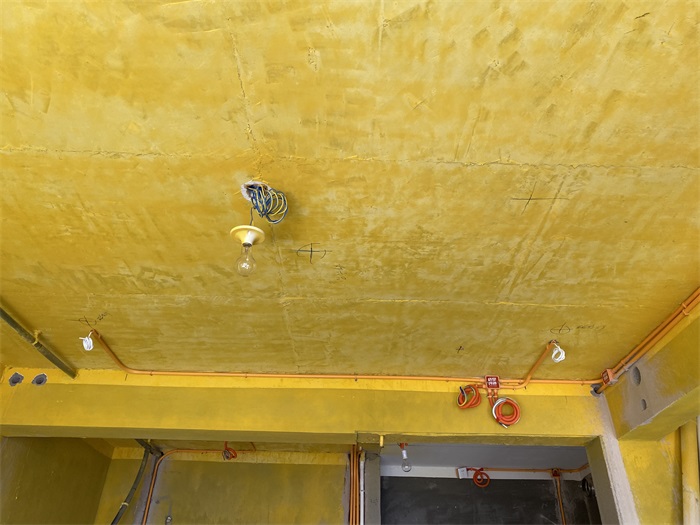

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

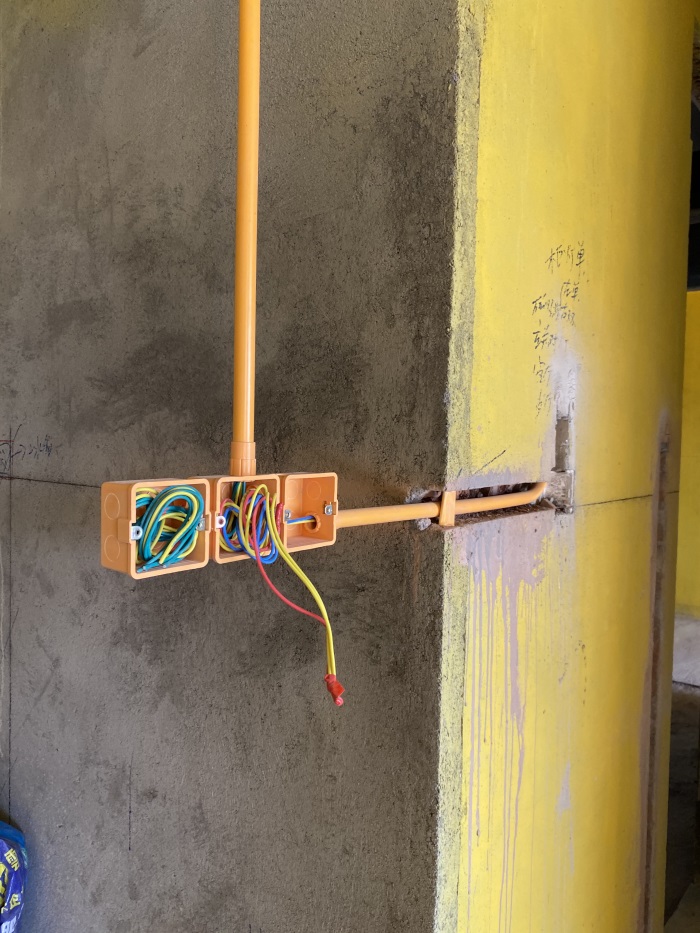

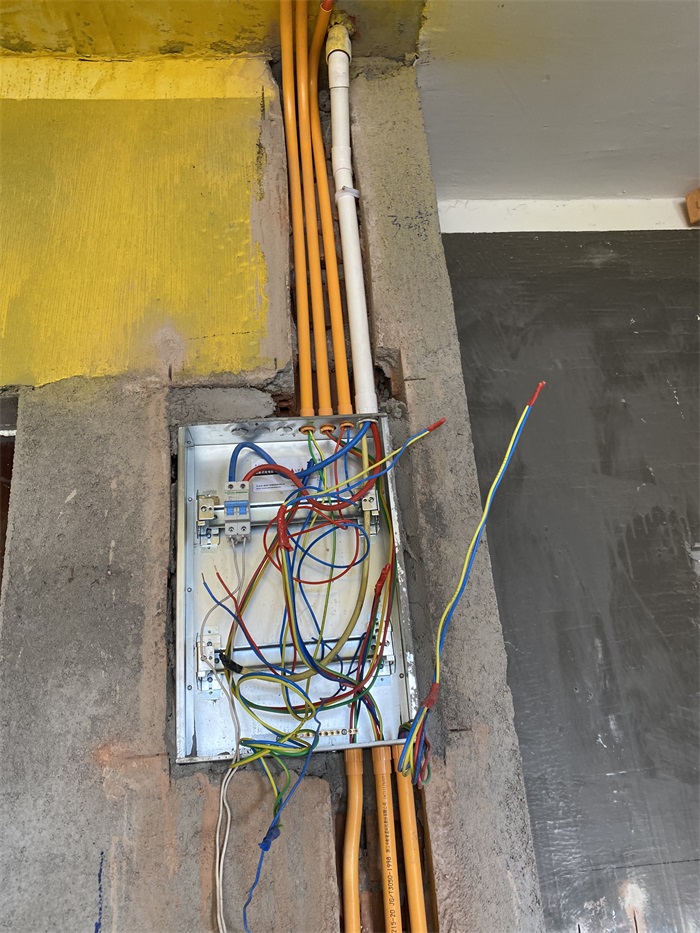

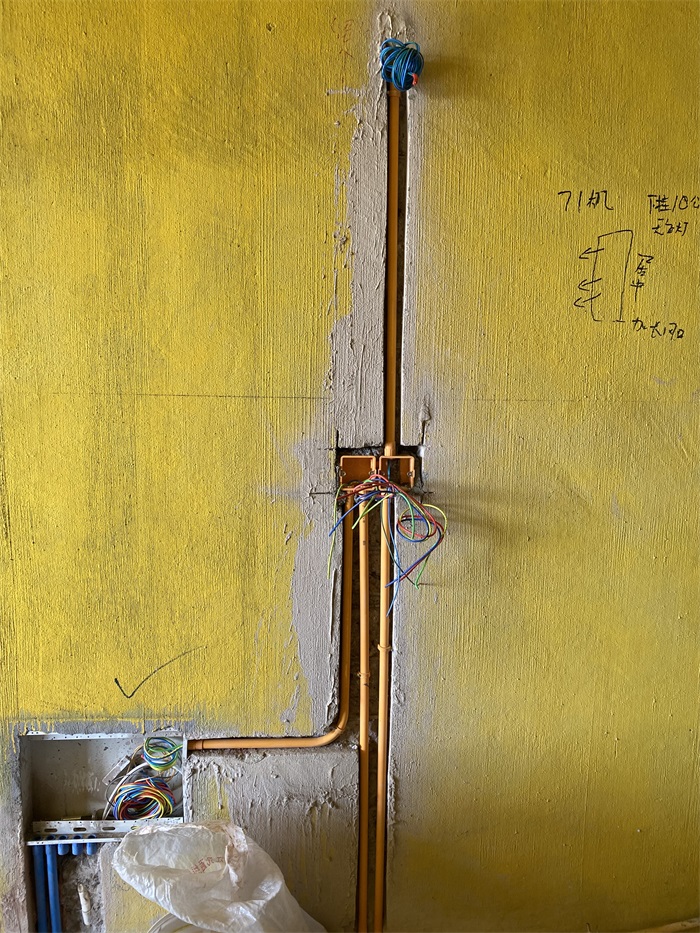

配电箱和线管连接处，杯梳安装好了，防止电线划伤，同一根线管内不得超过7根电线防止发热。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-10-23 17:28:33

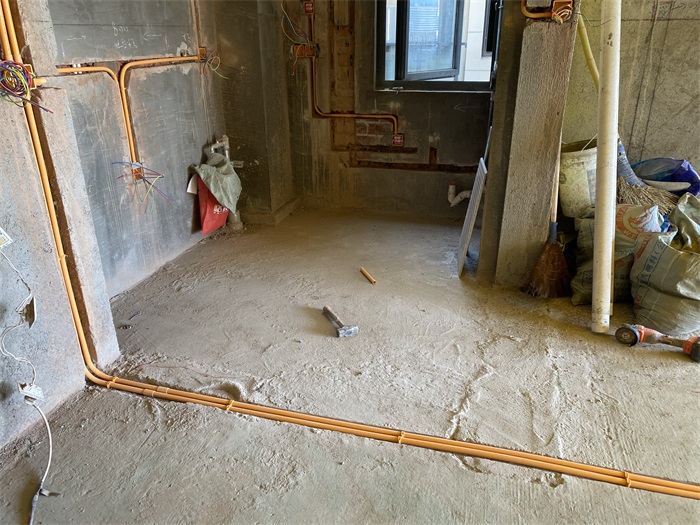

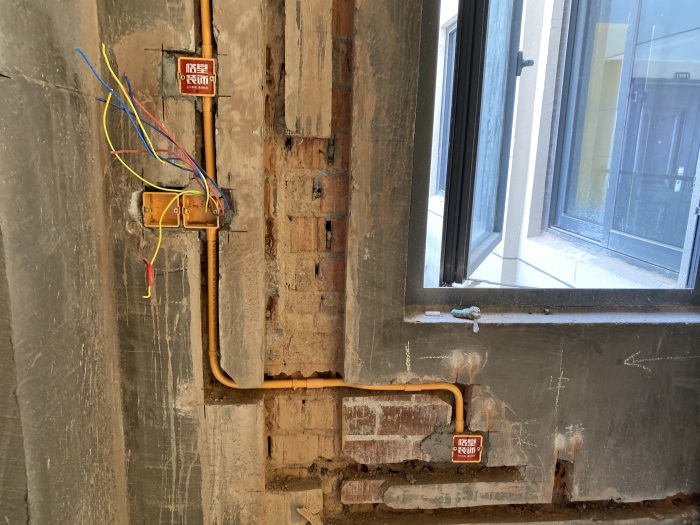

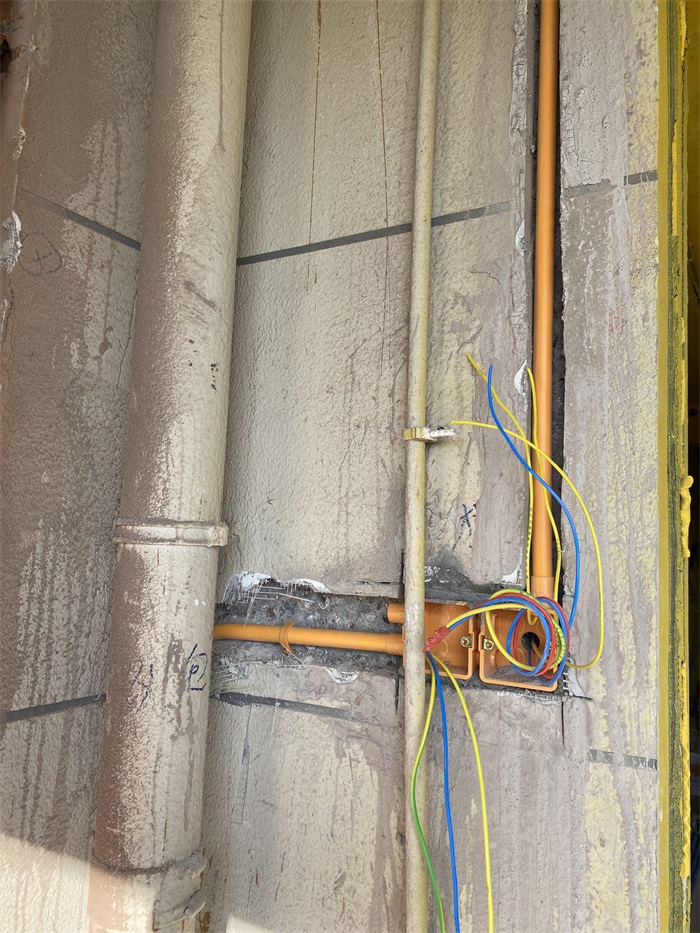

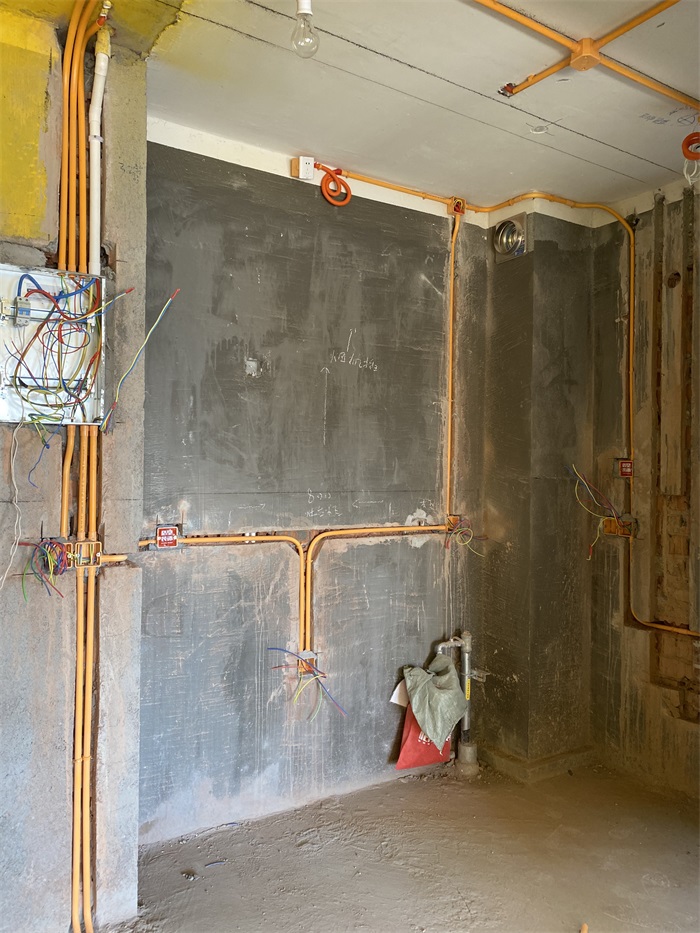

厨房墙面线管布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖空鼓！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-10-23 17:30:23

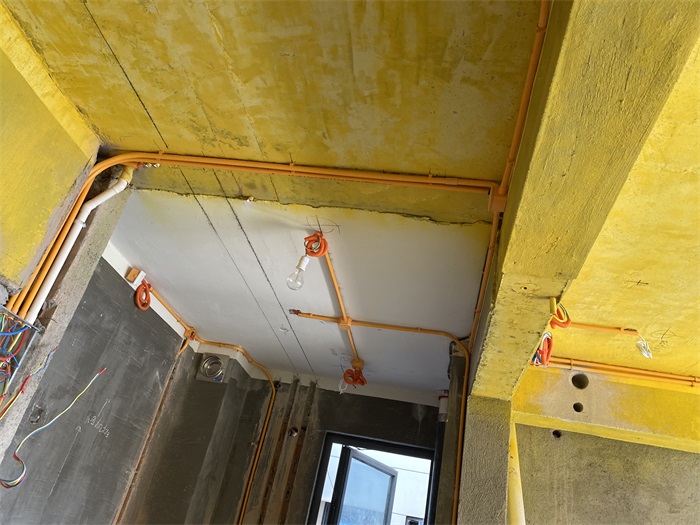

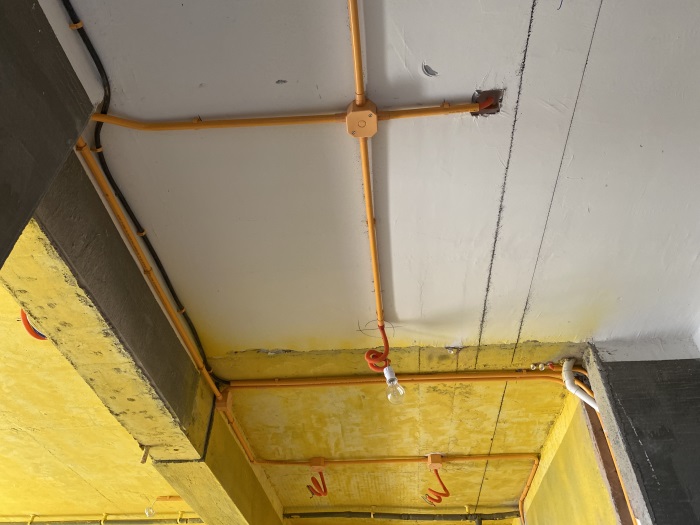

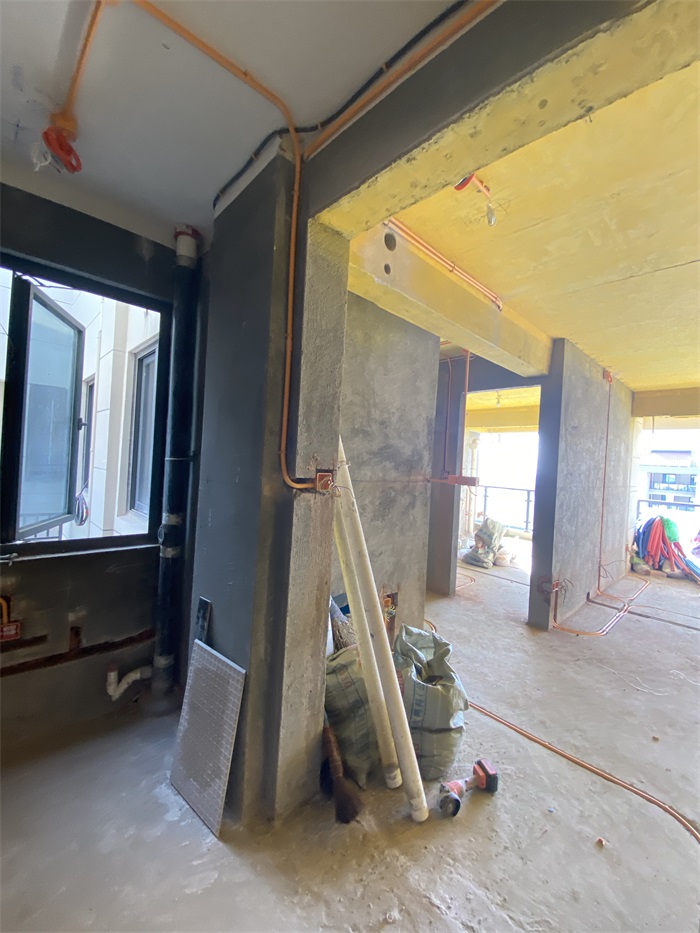

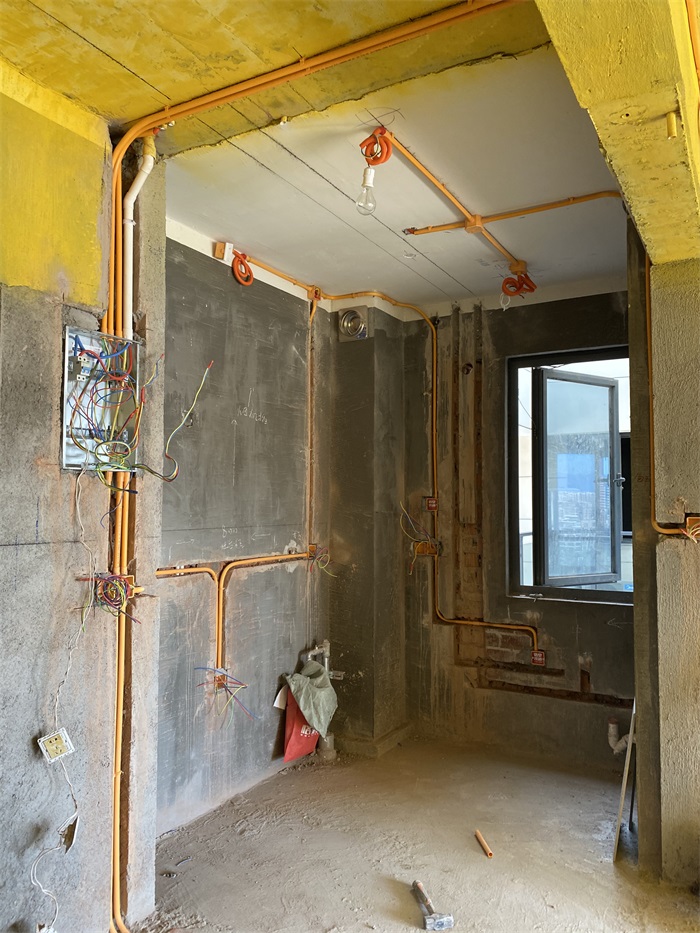

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

中央空调要用电缆线。

发表于 2022-10-23 17:30:58

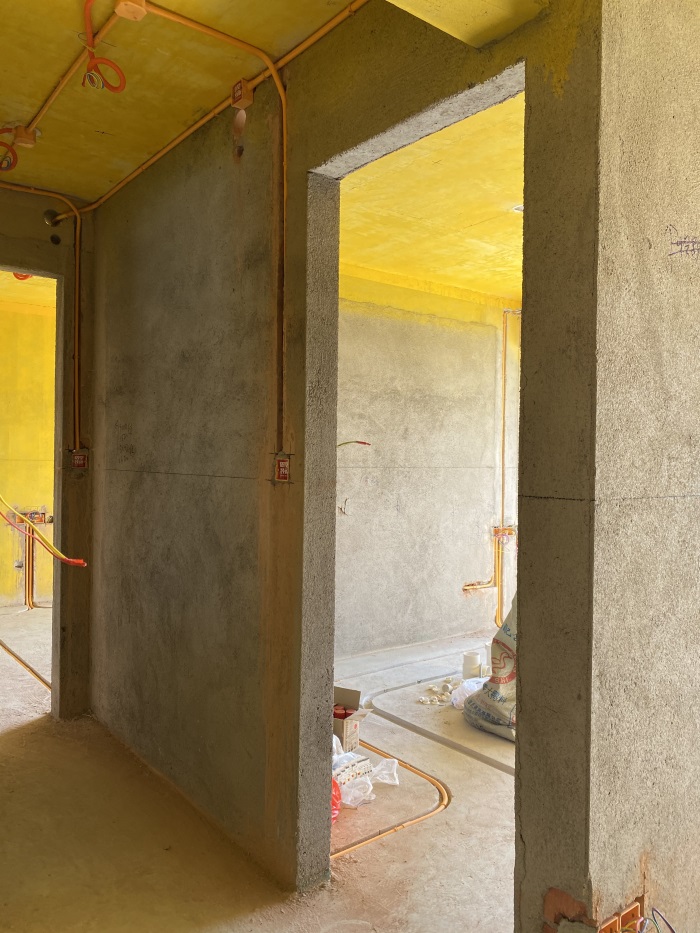

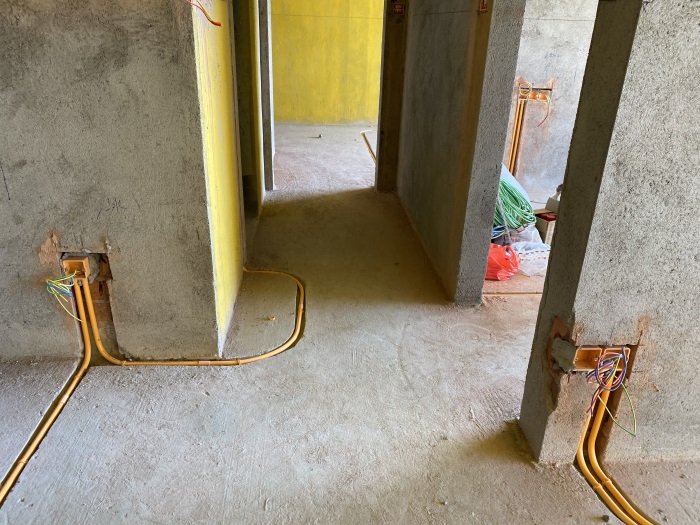

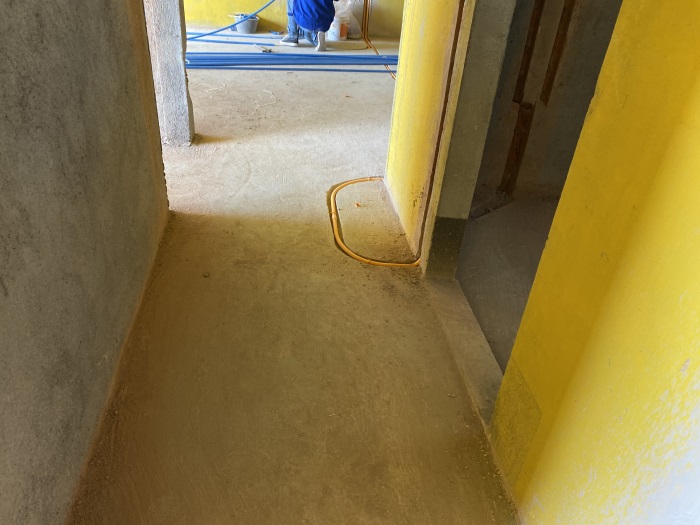

房间过道。

发表于 2022-10-23 17:31:48

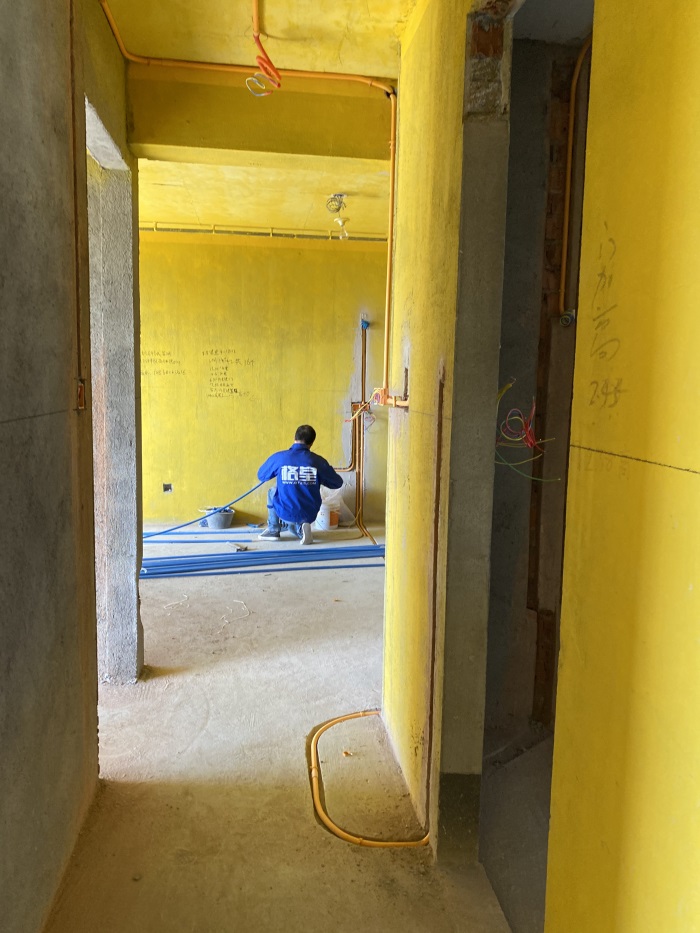

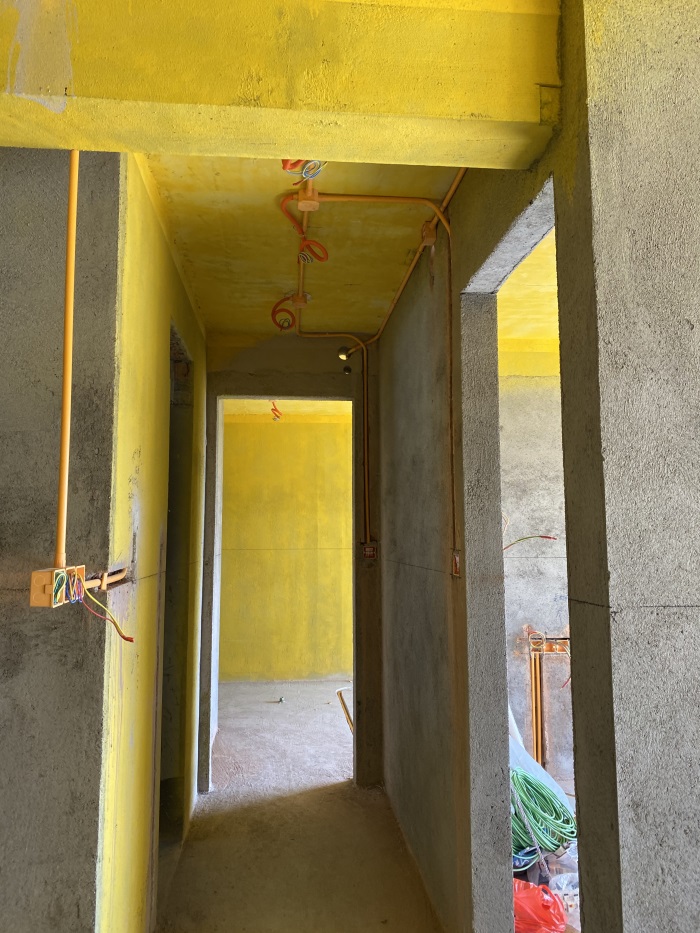

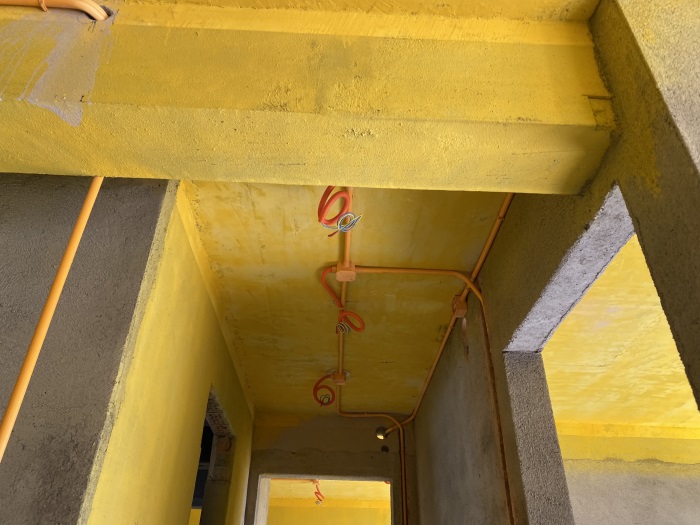

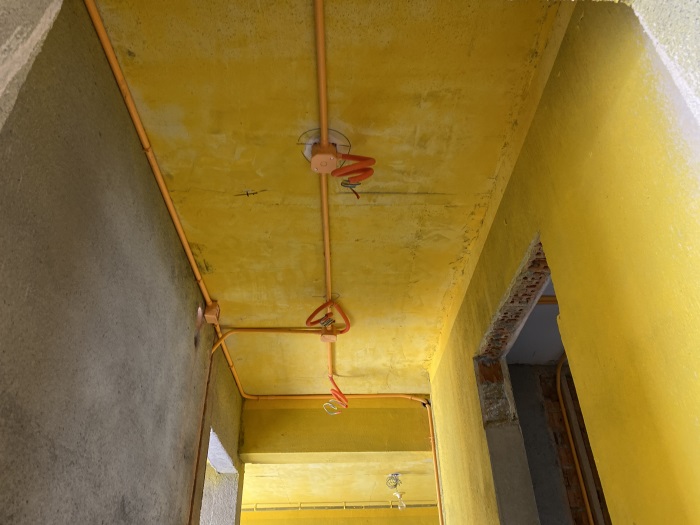

房间过道，顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-25 09:08:58

次卧墙面线管布置平整，开关离地净高1.3米。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

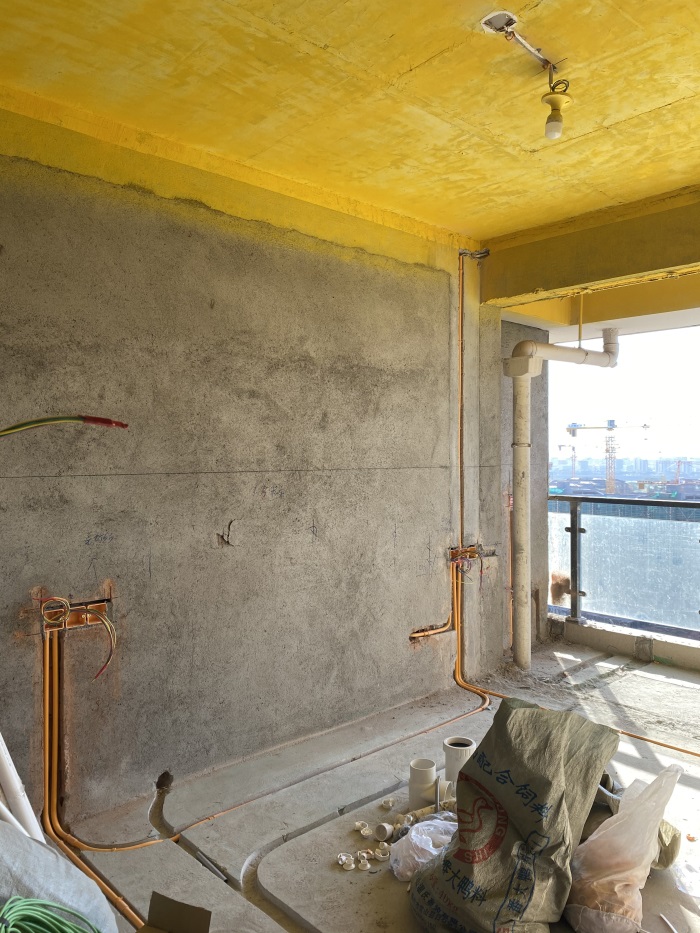

IMG_7426 - 副本.JPG

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

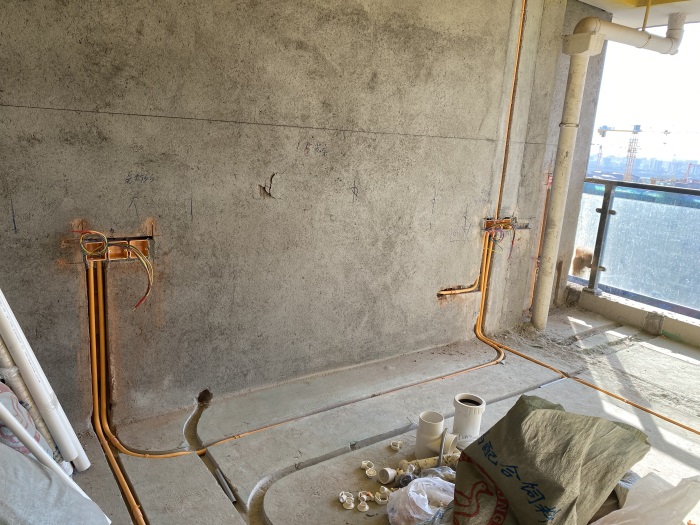

IMG_7427 - 副本.JPG

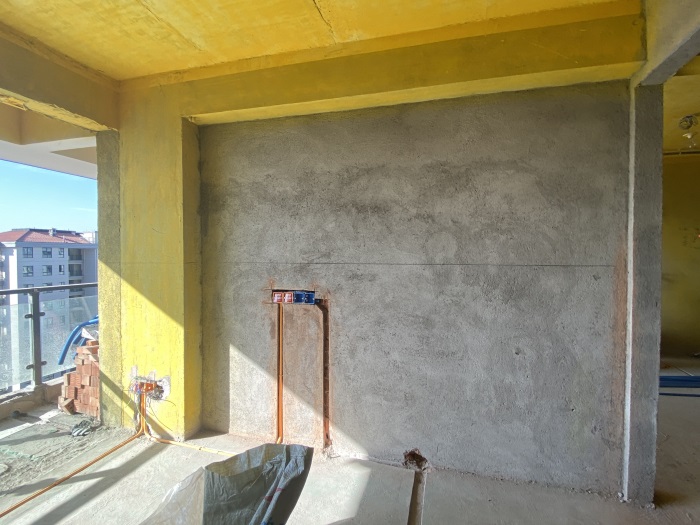

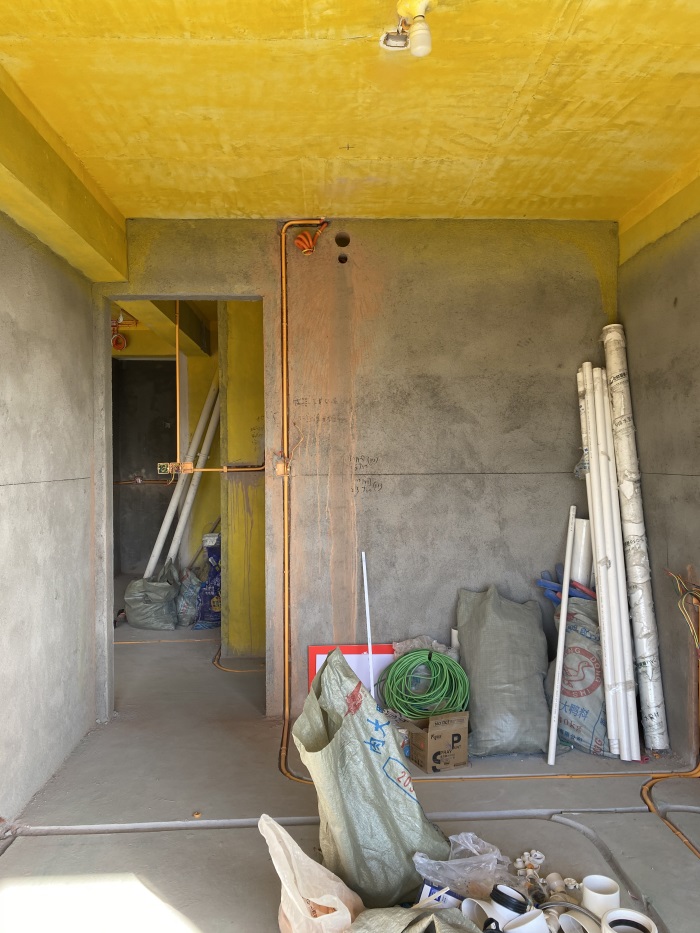

房间电视插座了，离地净高1.05米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。

灯头线套黄腊管保护，防止电线划伤!
