招贤里4-1-11#120㎡现代——极简

发表于 2022-10-19 11:42:21

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

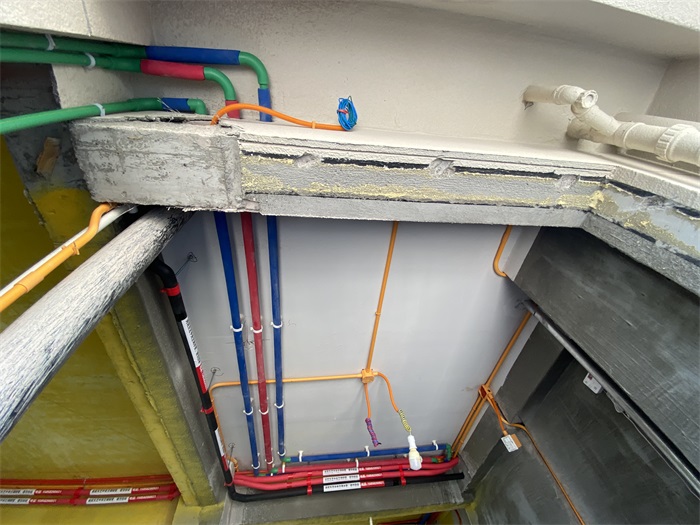

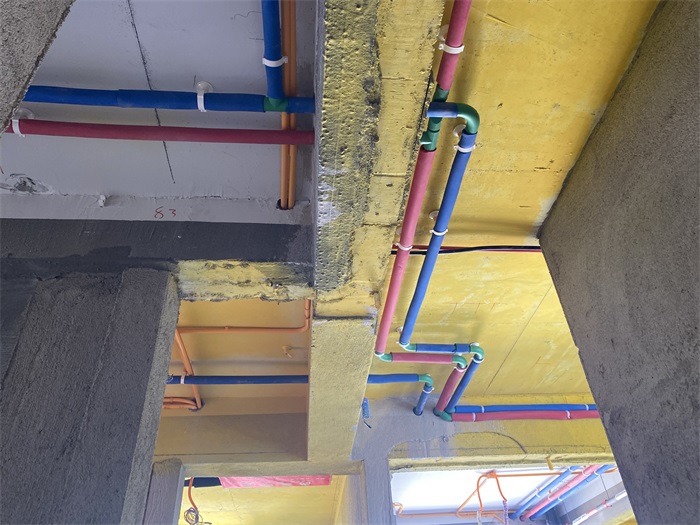

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落，水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

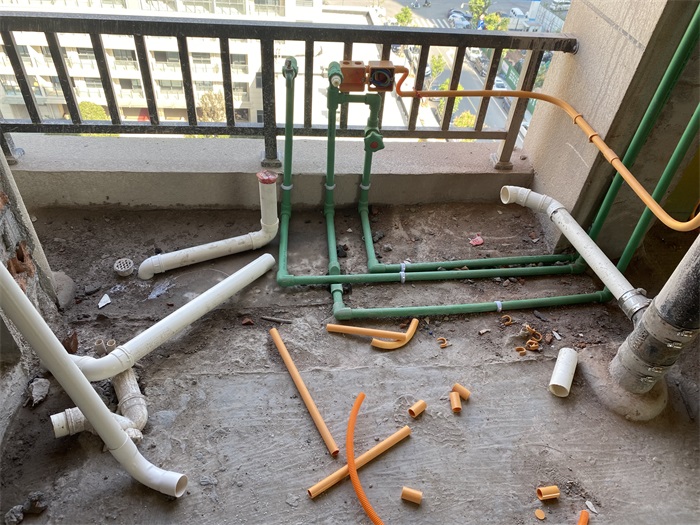

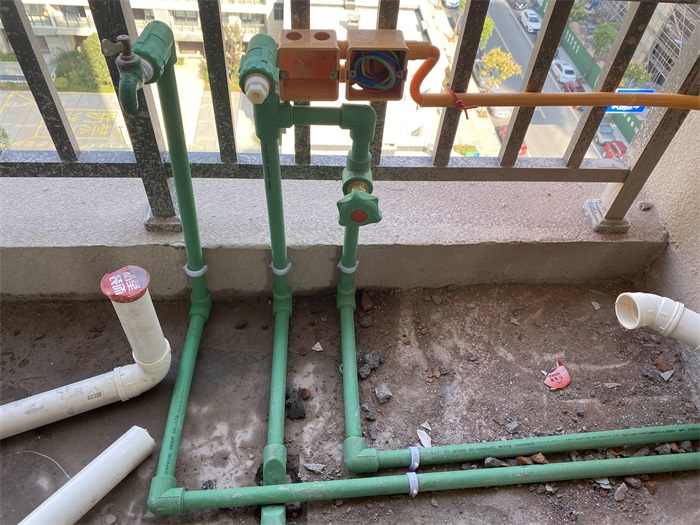

每户水管进水部位室内加进水总阀，采用暗埋做法。

发表于 2022-10-19 11:44:02

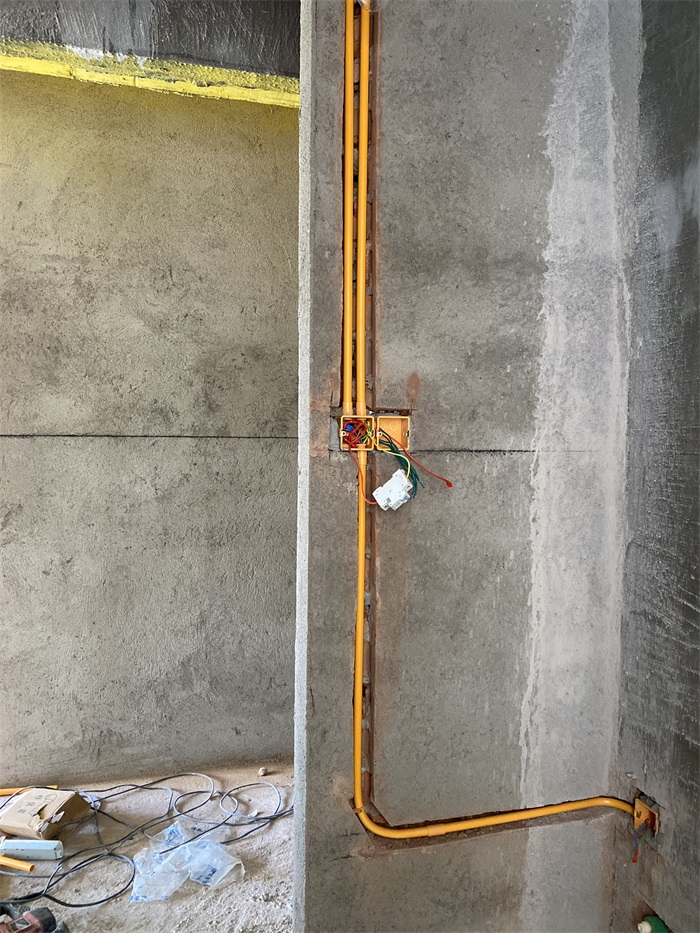

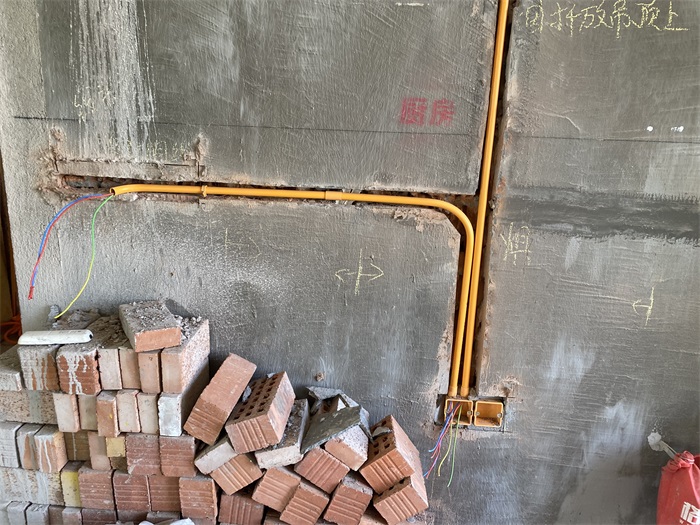

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-10-19 11:45:48

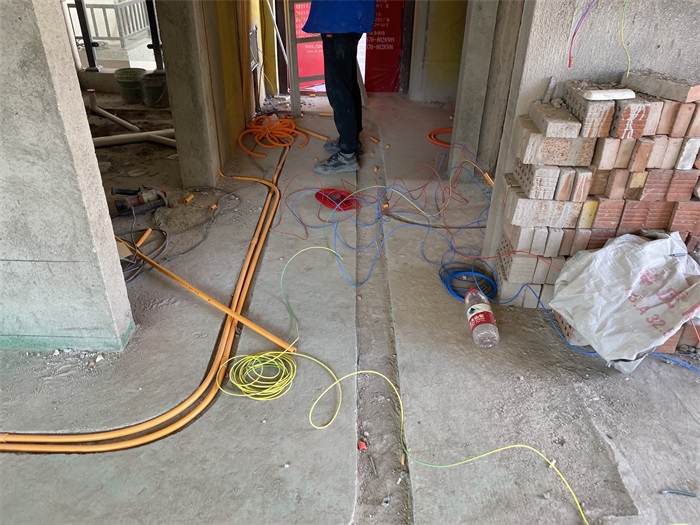

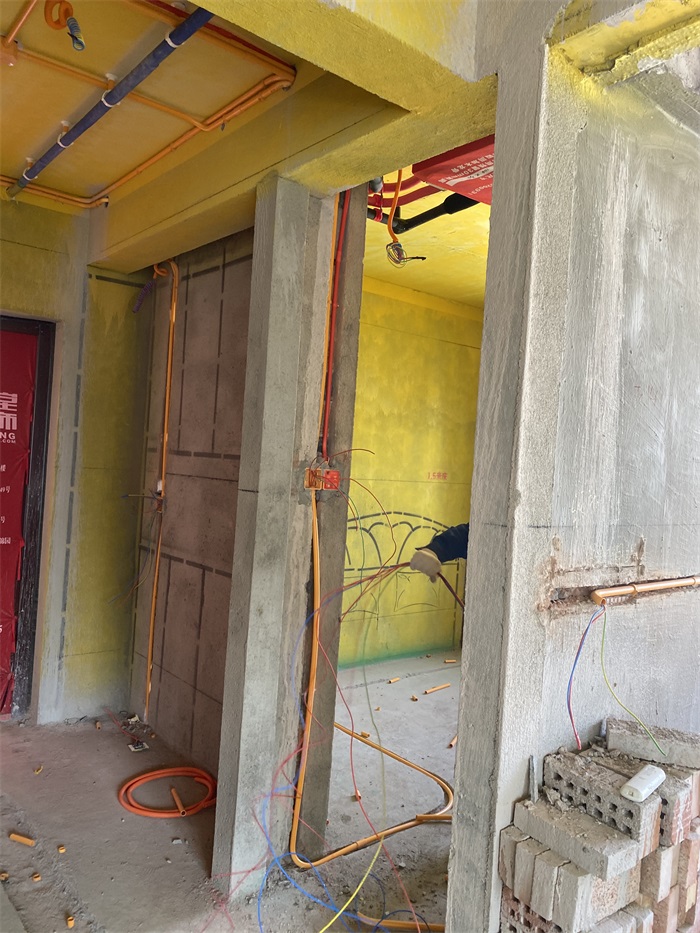

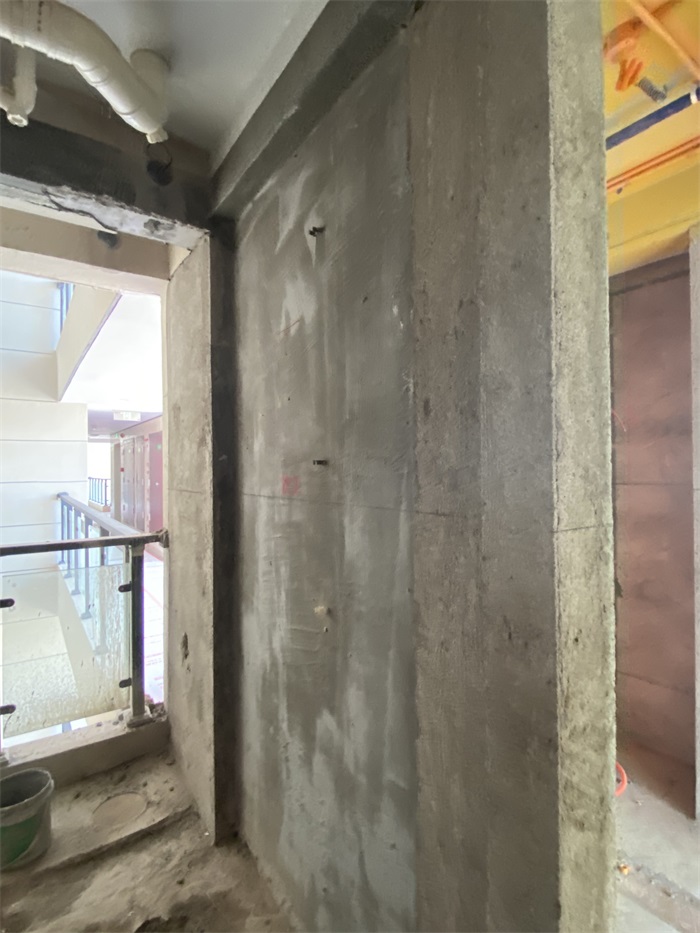

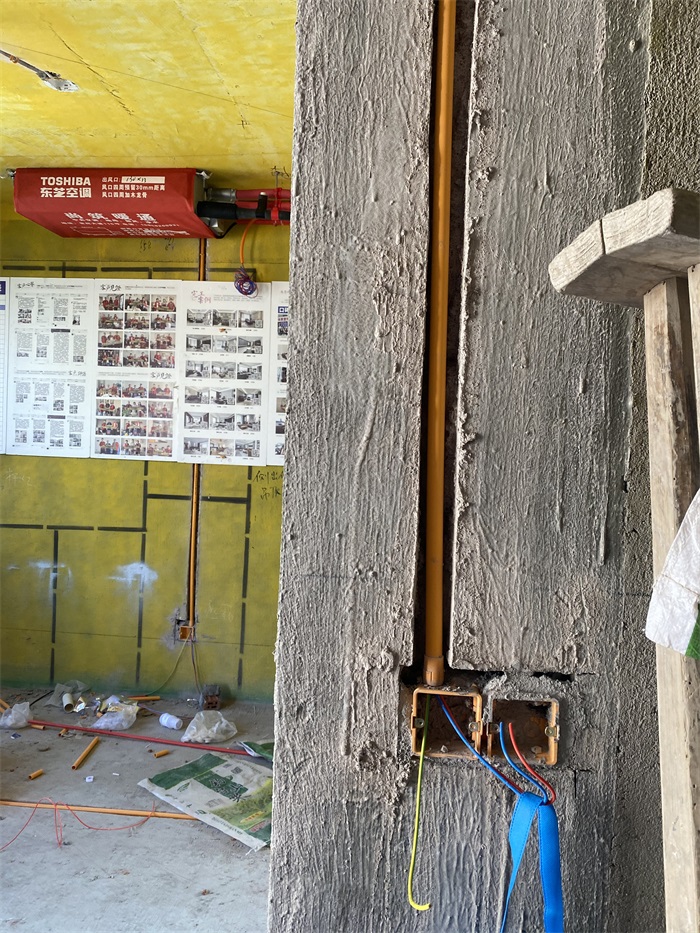

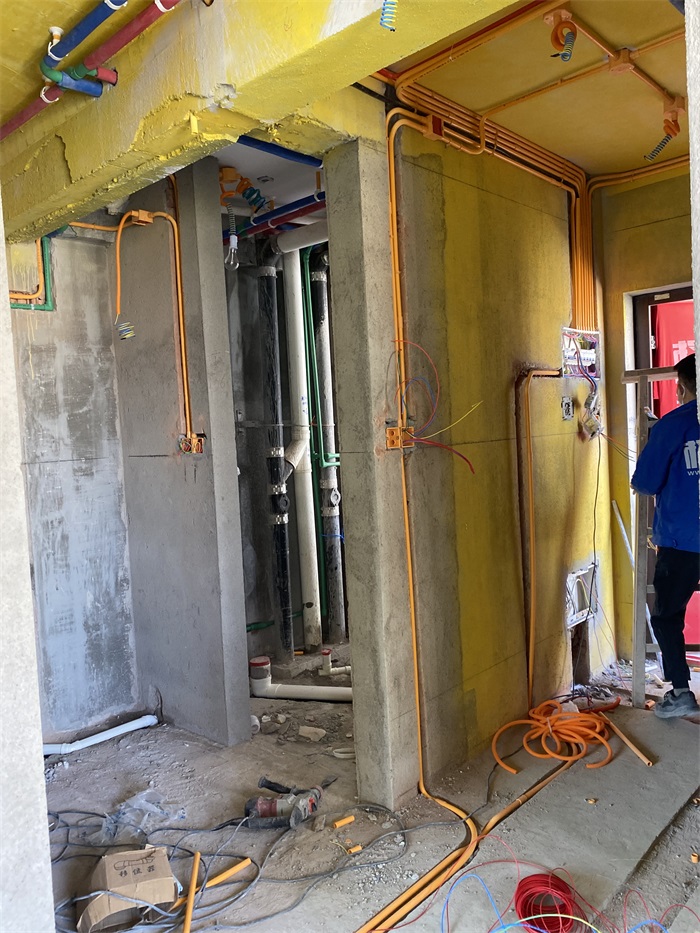

门厅墙面线管布置平整。

墙面开关离地净高1.3米。

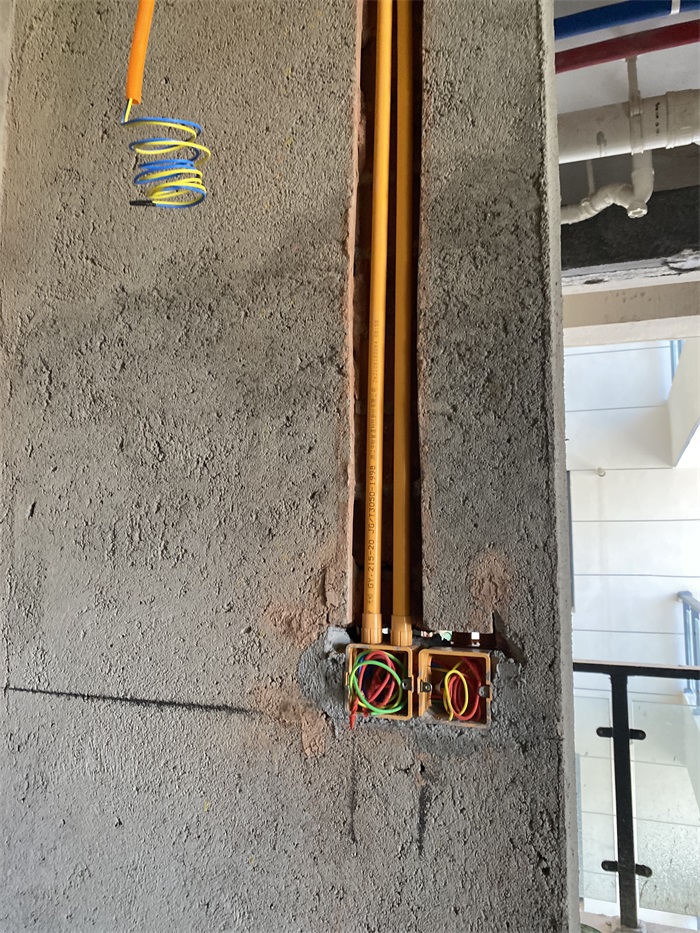

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂，中央空调要用电缆线。

发表于 2022-10-19 11:50:00

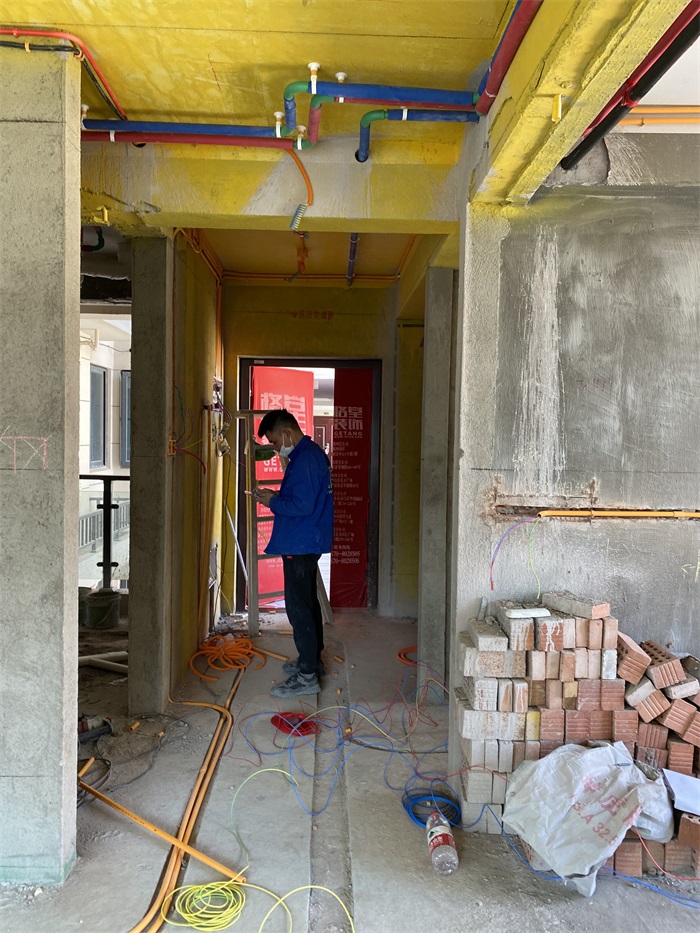

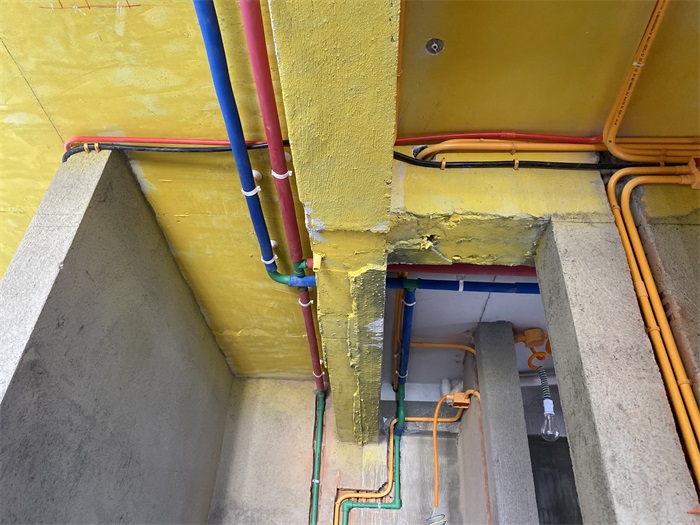

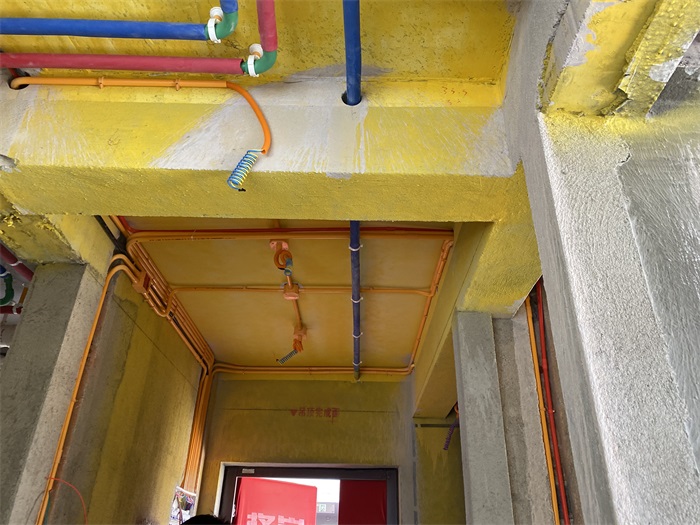

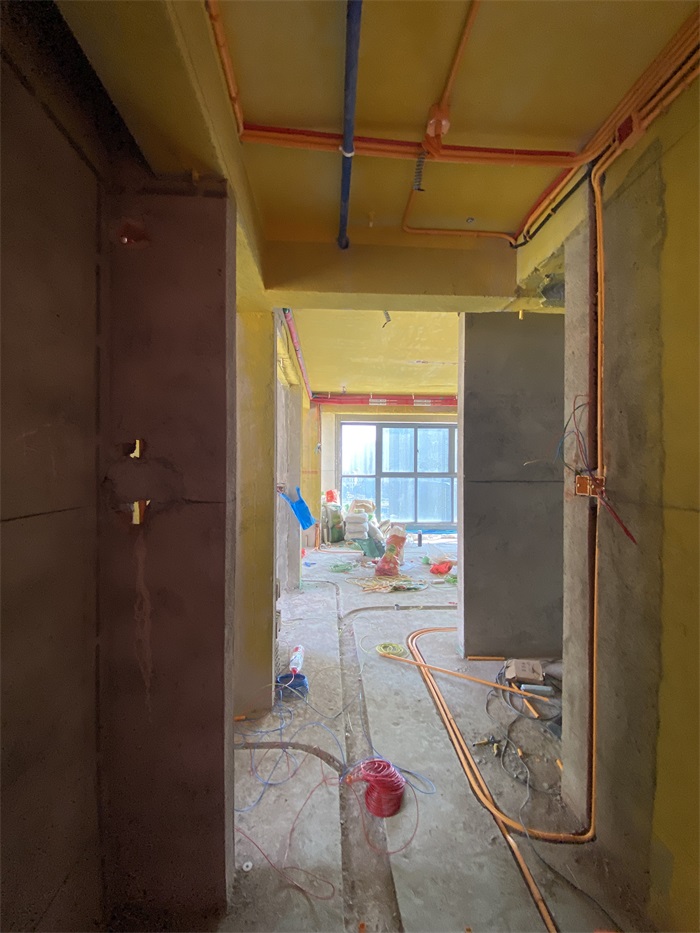

门厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

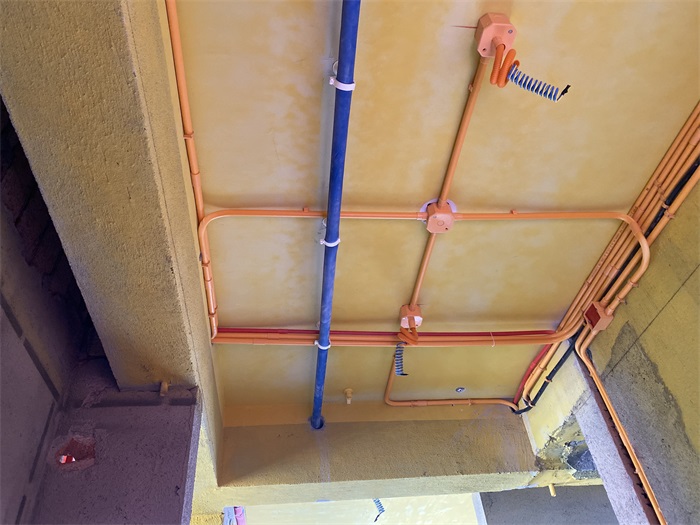

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

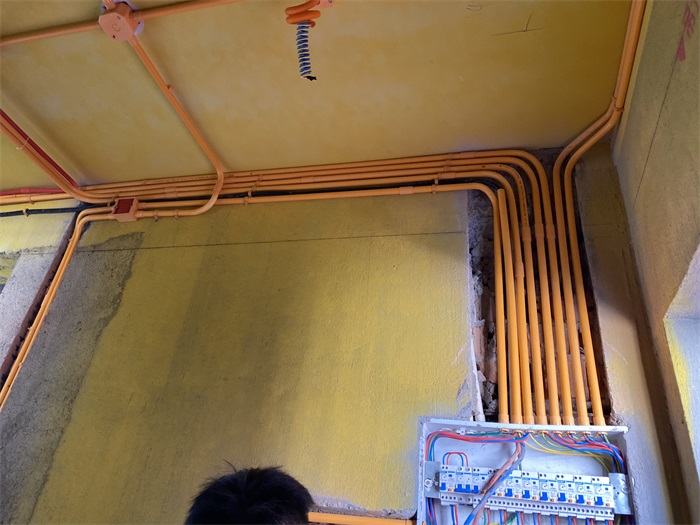

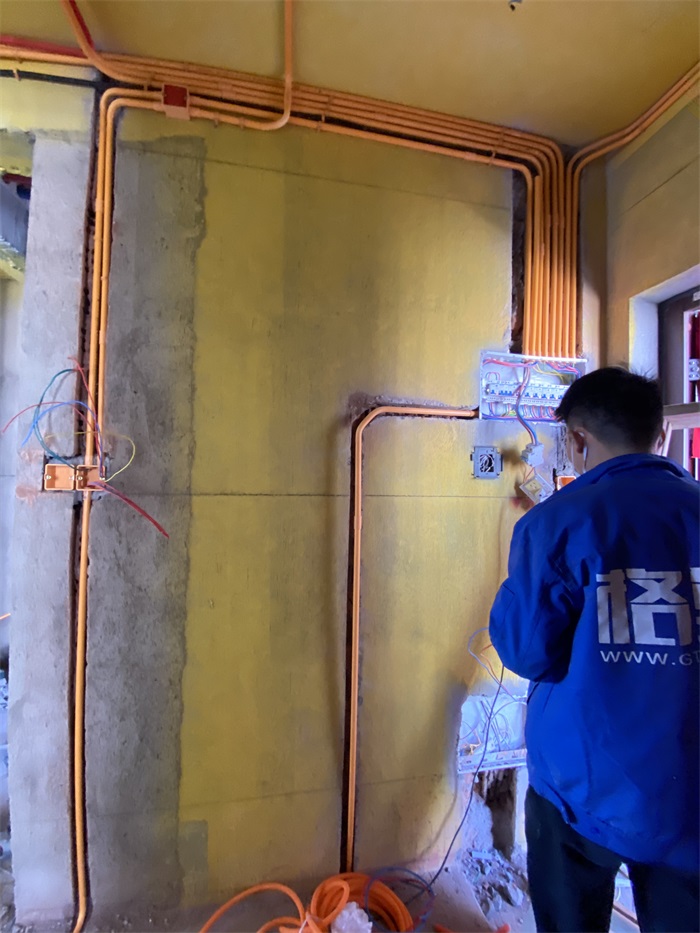

配电箱和线管连接处，杯梳安装好了，防止电线划伤!

发表于 2022-10-19 11:53:12

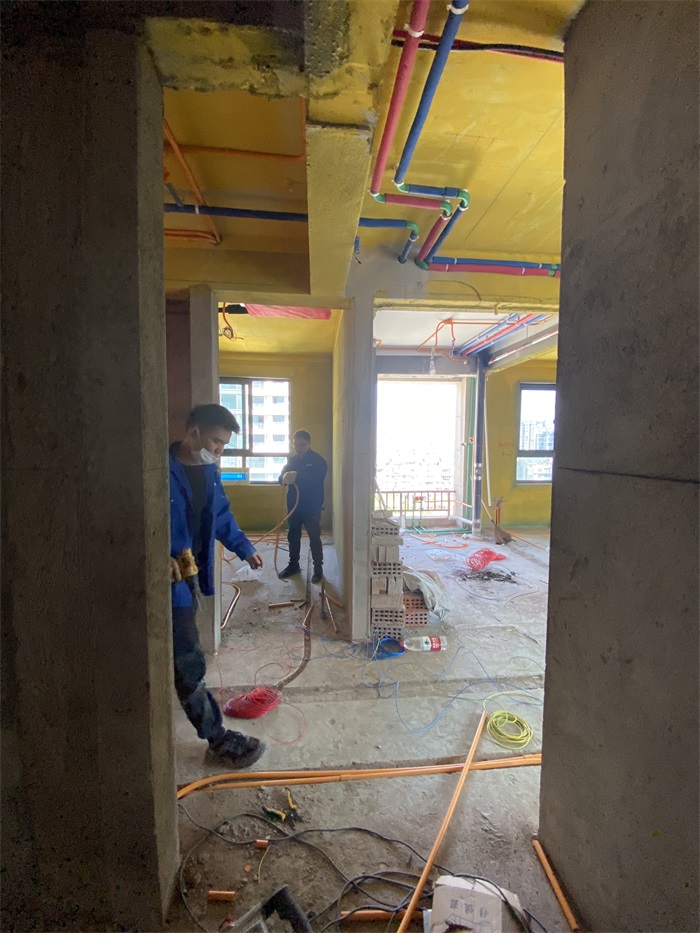

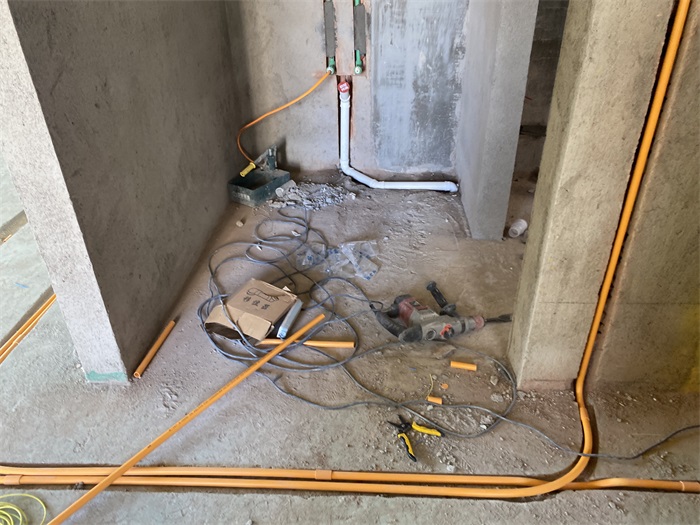

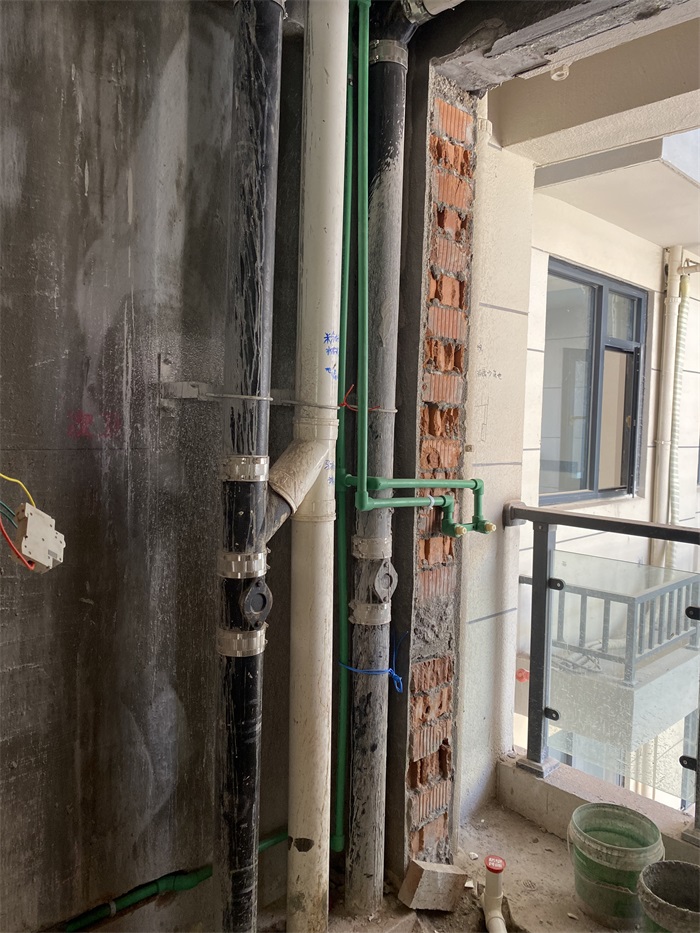

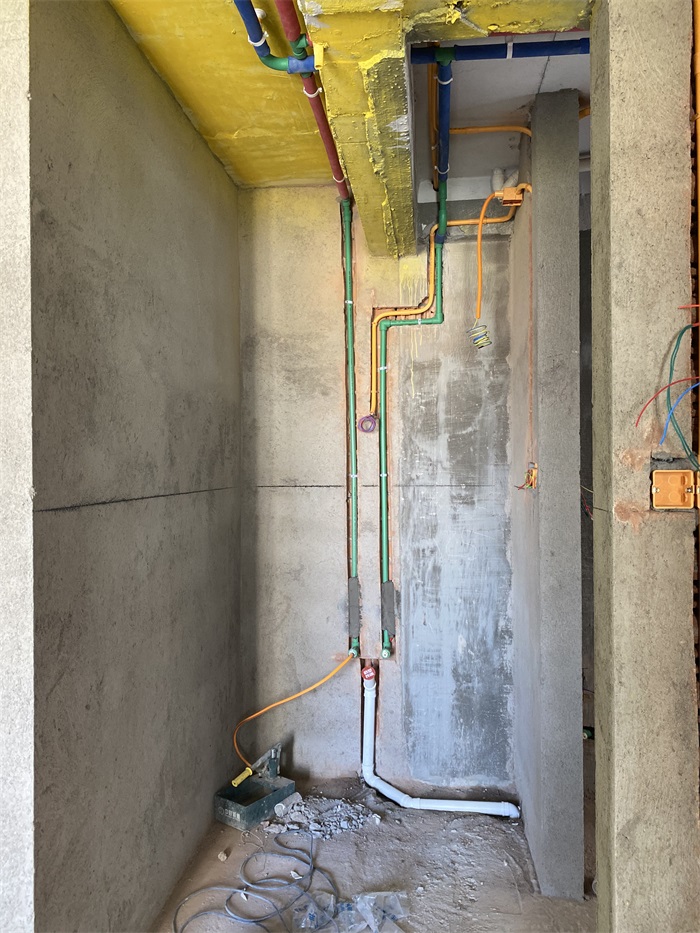

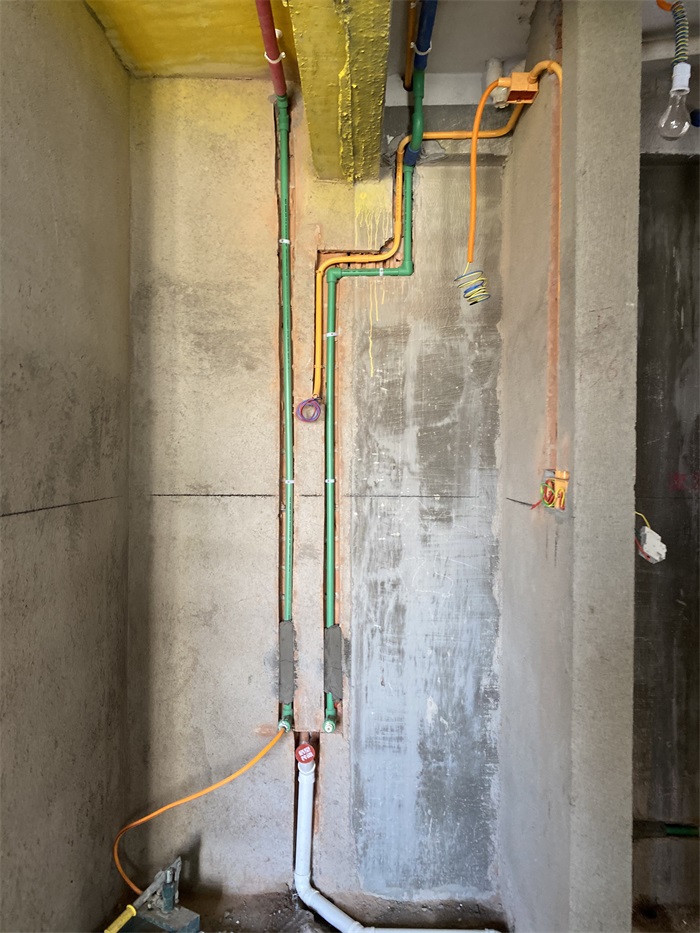

干区墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-10-19 11:54:51

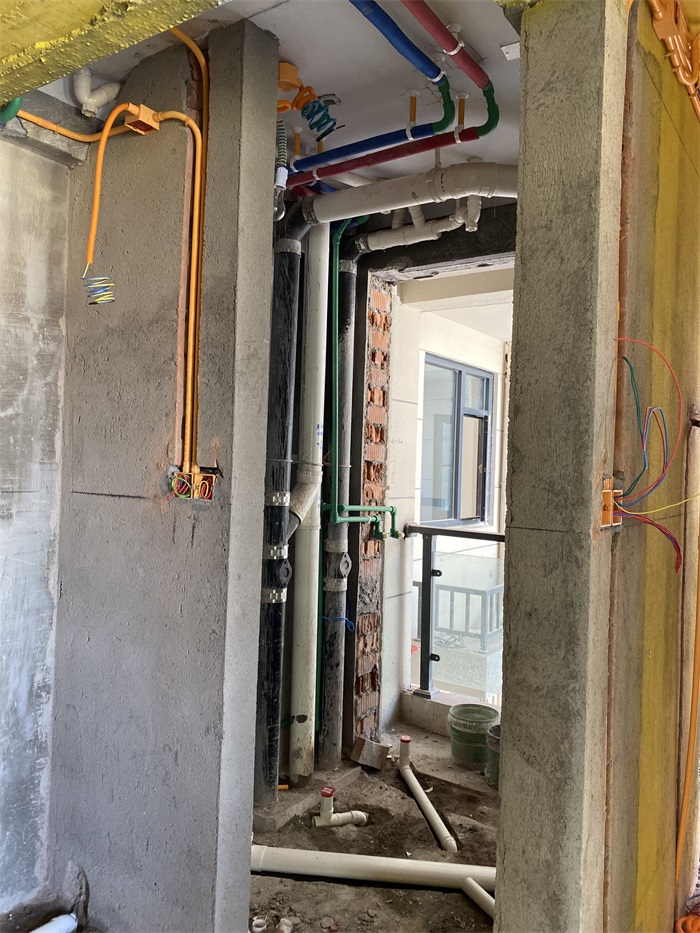

干区

顶部线管交接处用线盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

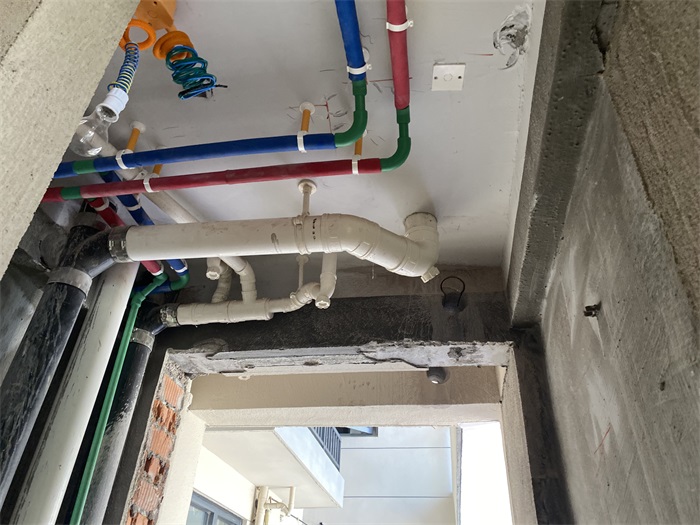

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

发表于 2022-10-19 11:58:12

次卫墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面冷热水管布置专业规范，左热右冷、上热下冷，冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2022-10-19 13:36:10

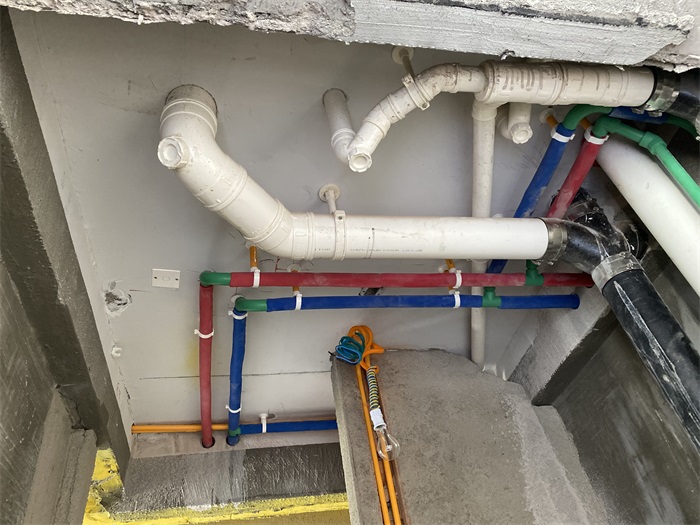

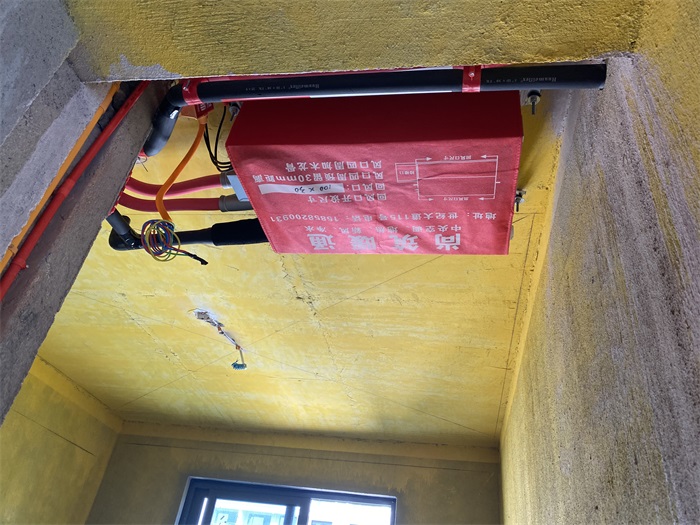

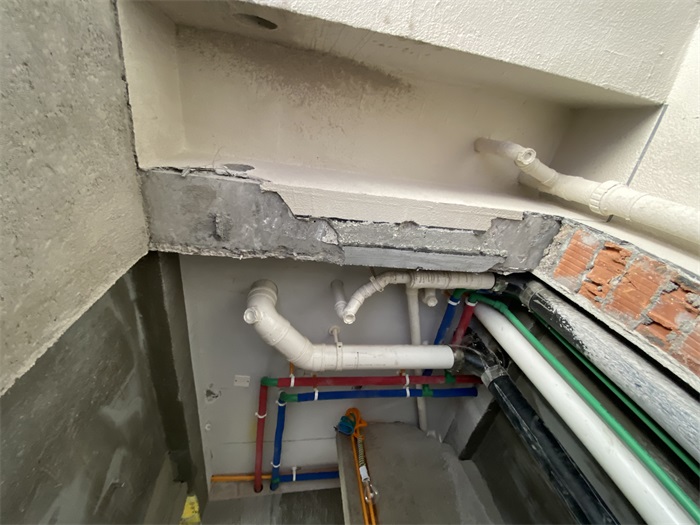

次卫水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-19 13:36:42

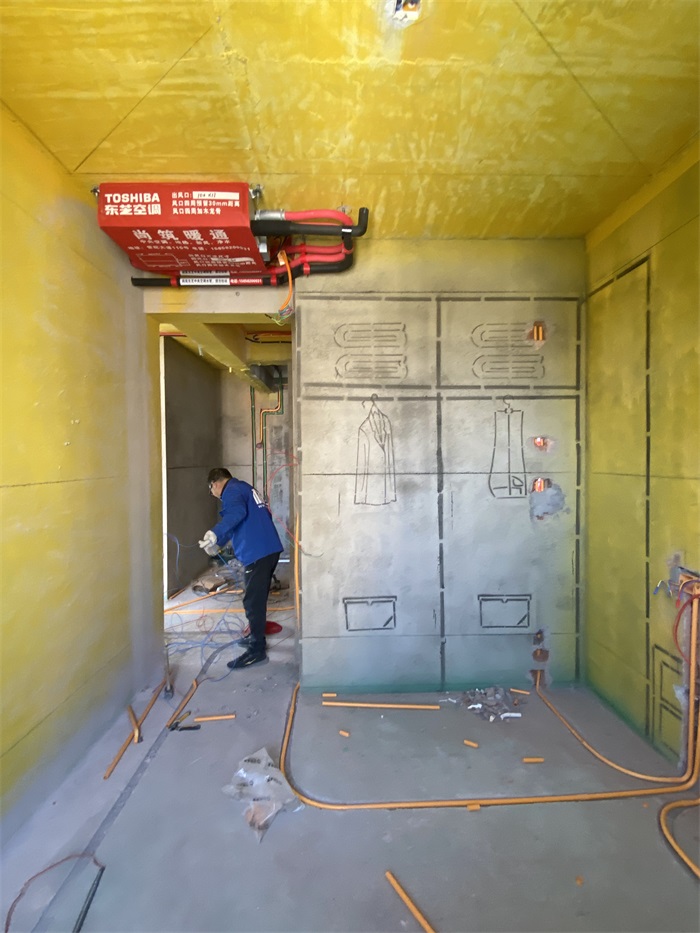

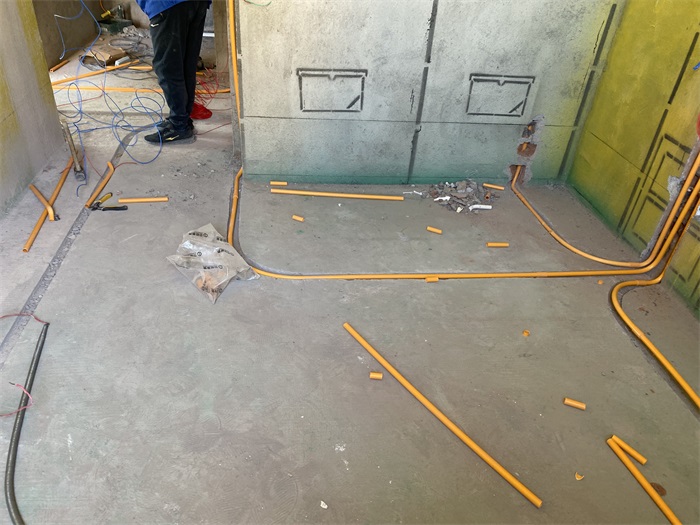

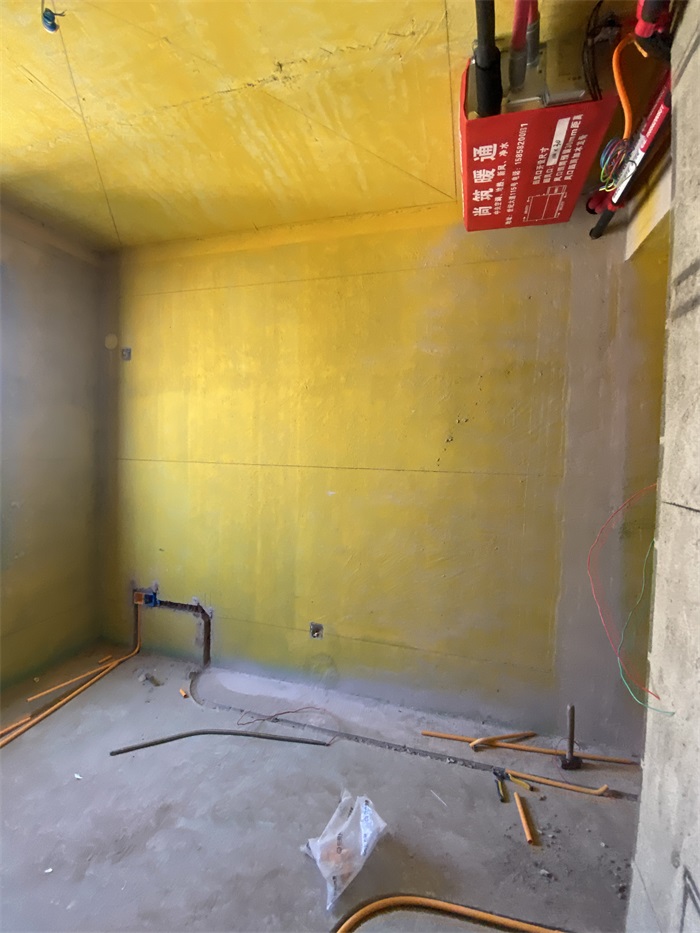

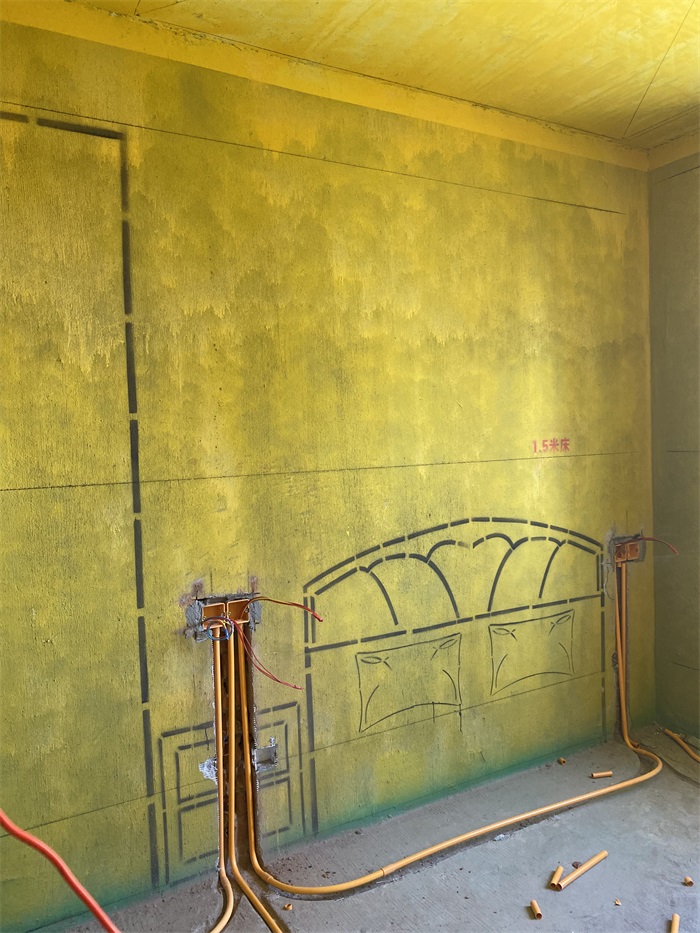

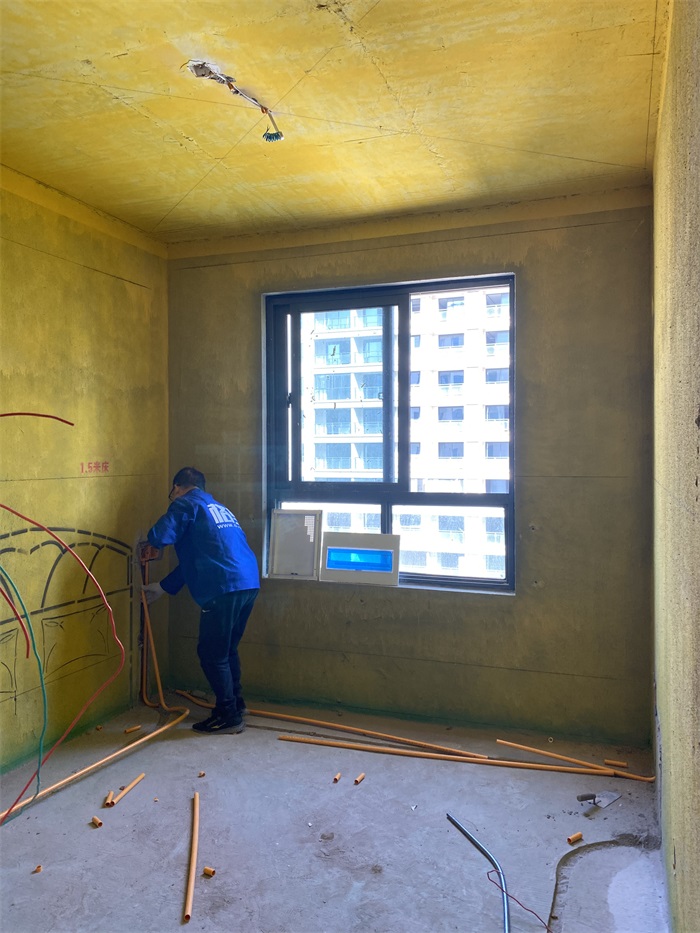

次卧

发表于 2022-10-19 13:37:28

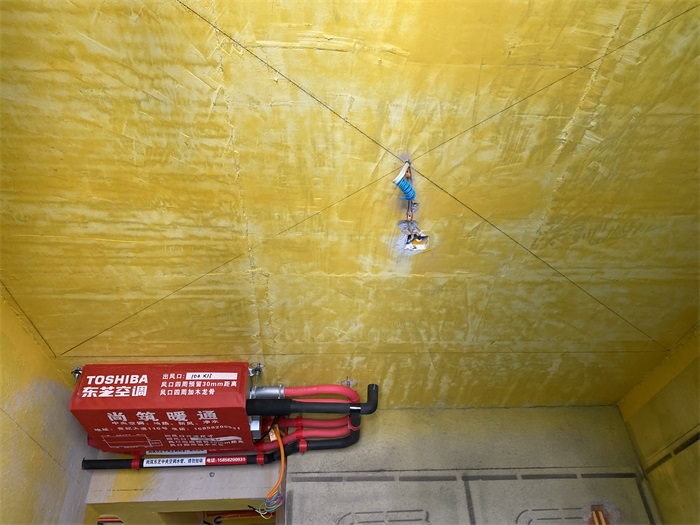

次卧灯头线套黄腊管保护，防止电线划伤!
