碧桂园2-1-7#137㎡现代——简奢诗境

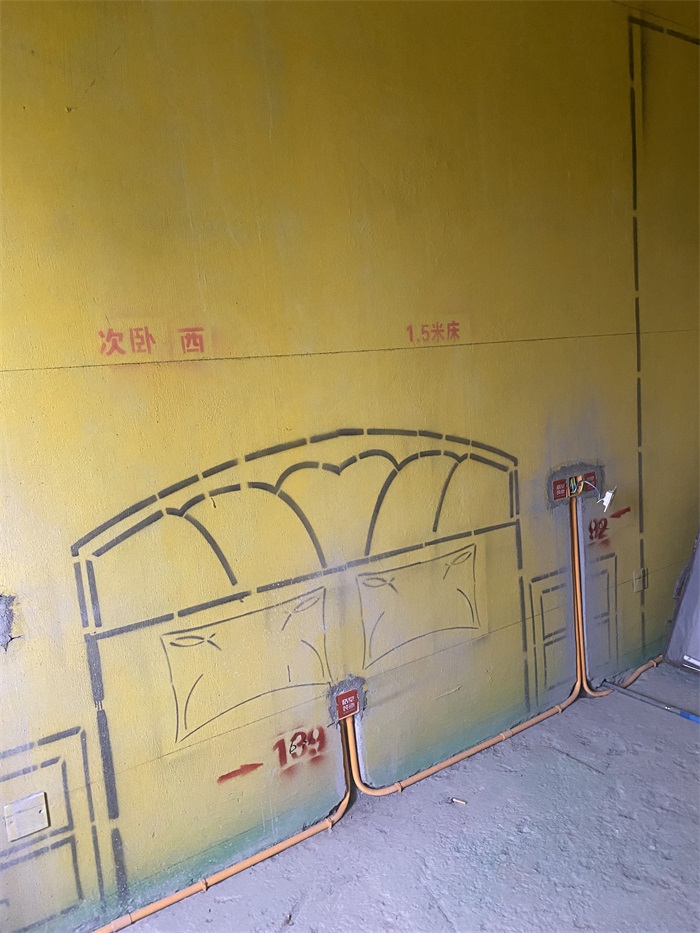

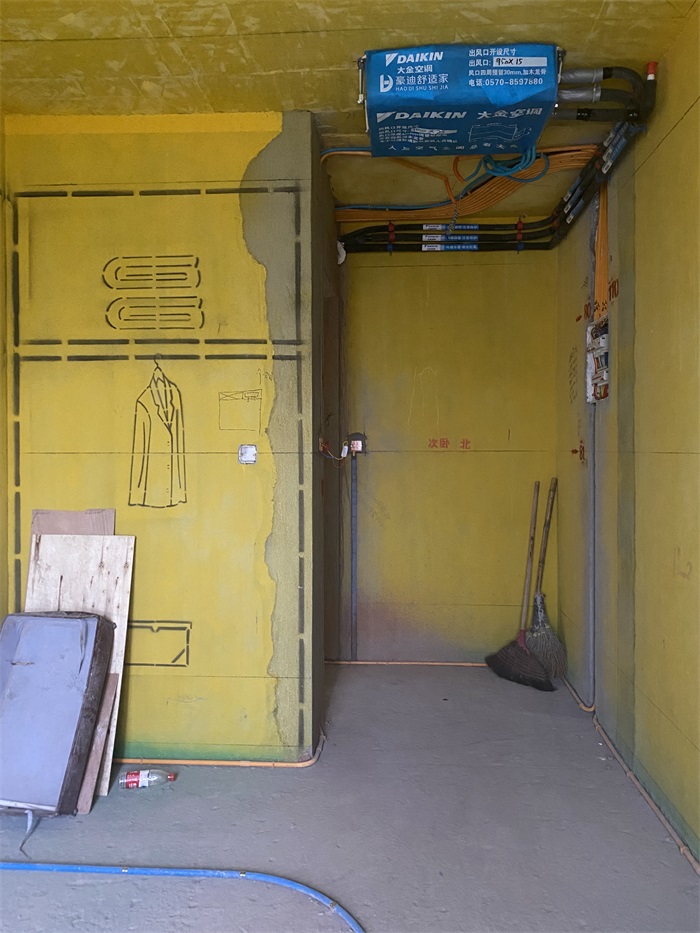

次卧对角

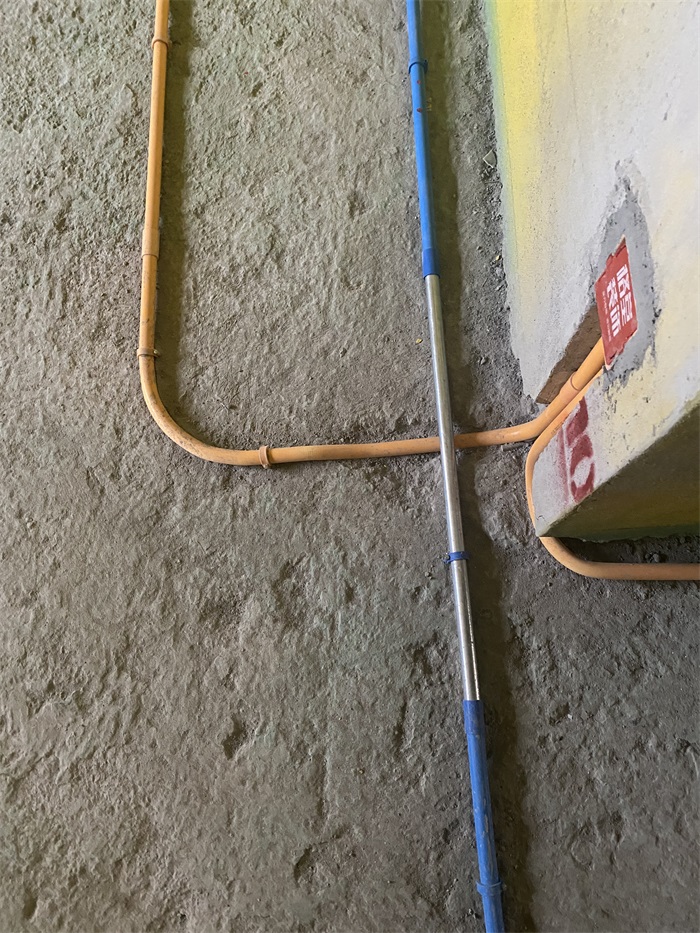

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

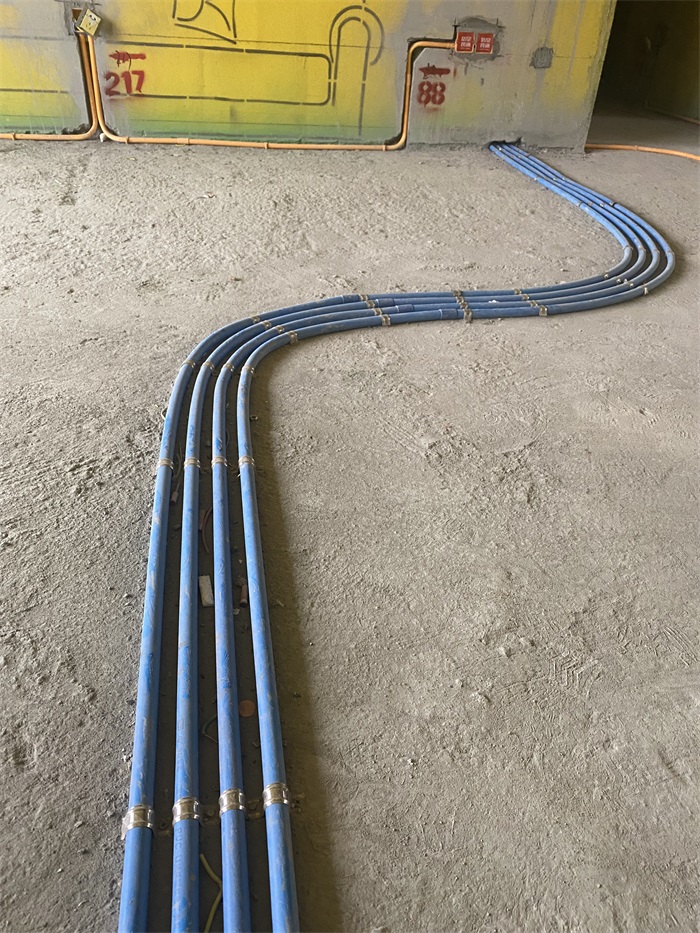

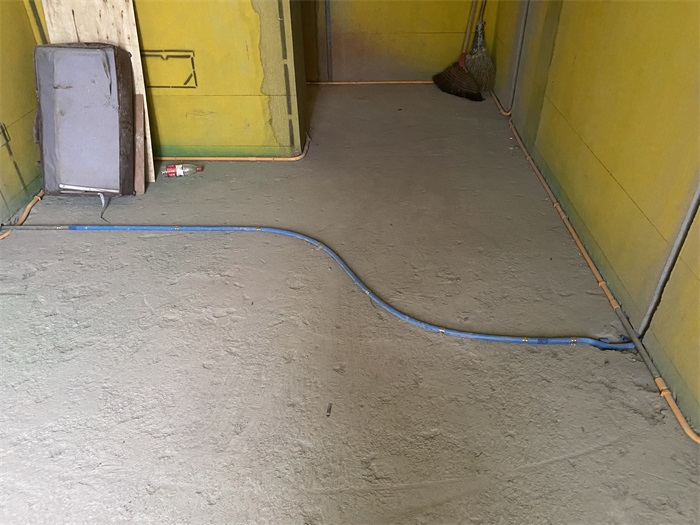

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

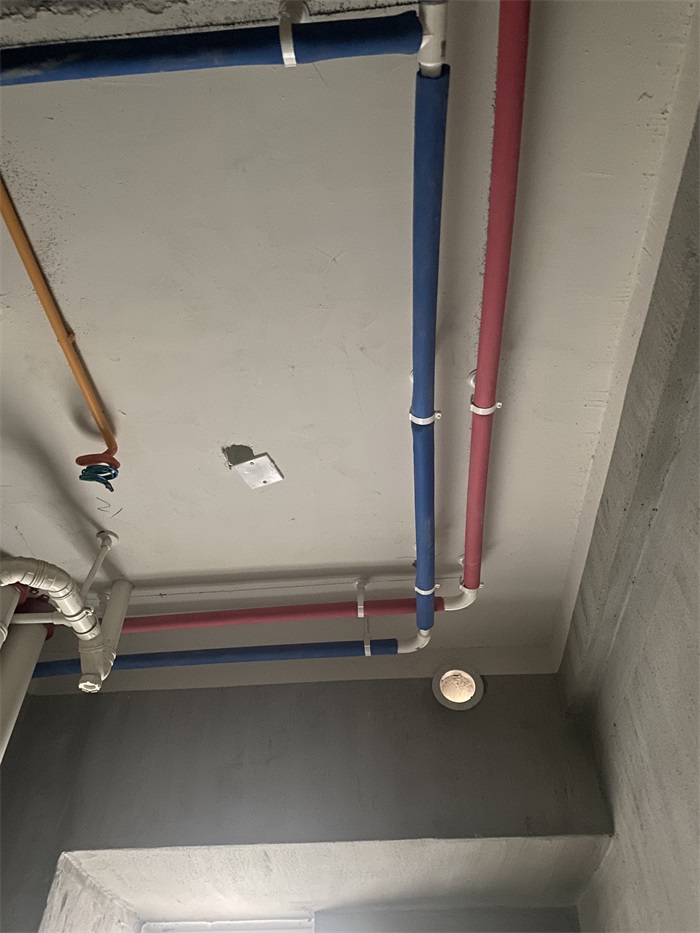

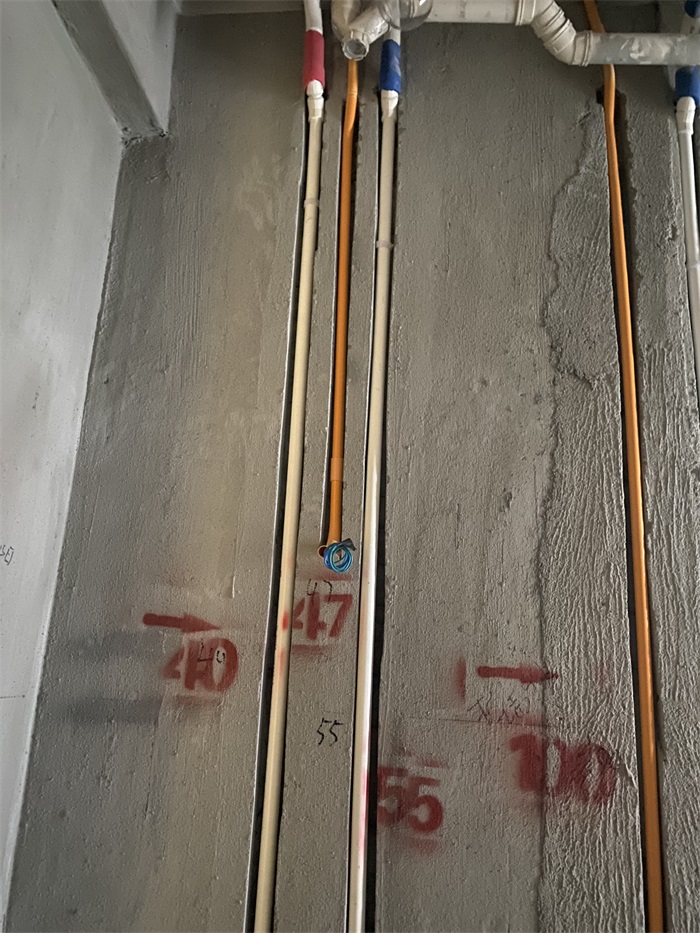

冷热水管布置专业规范，左热右冷、上热下冷。

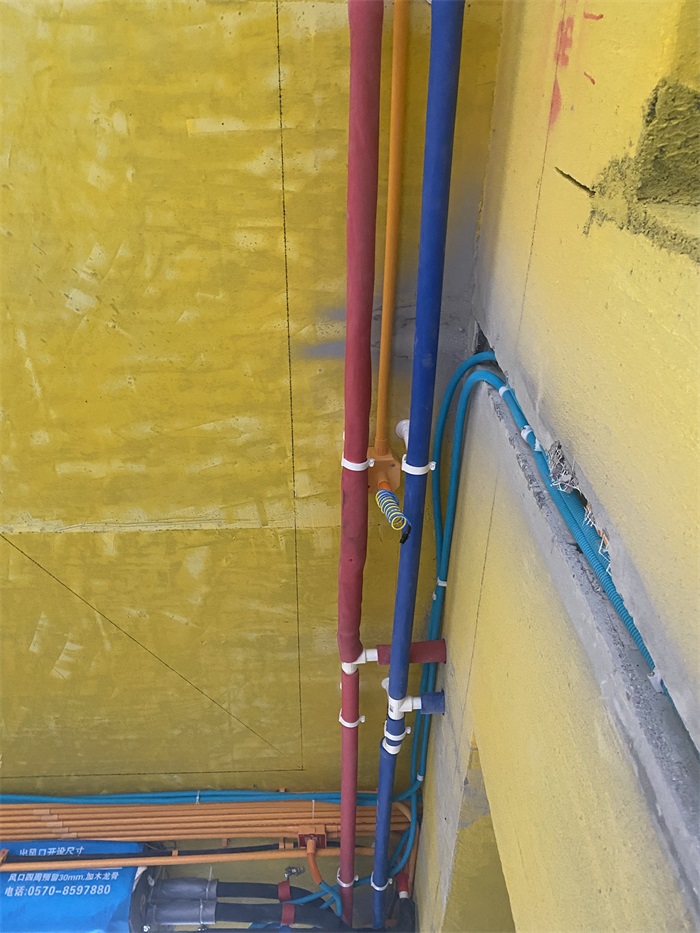

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

所以电线必须穿管，混泥土处不能开槽的套黄蜡管保护

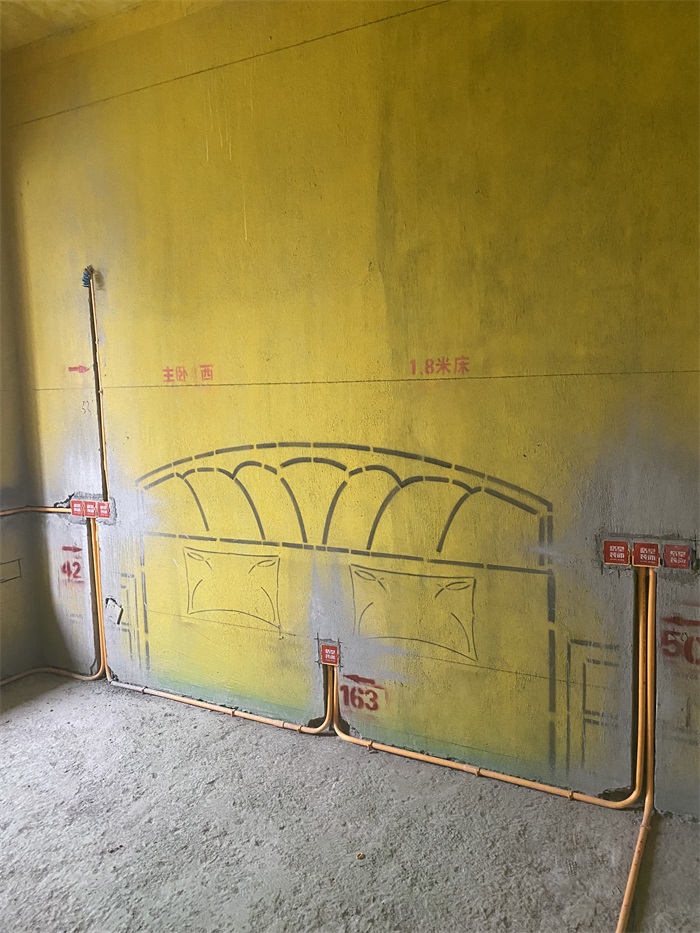

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

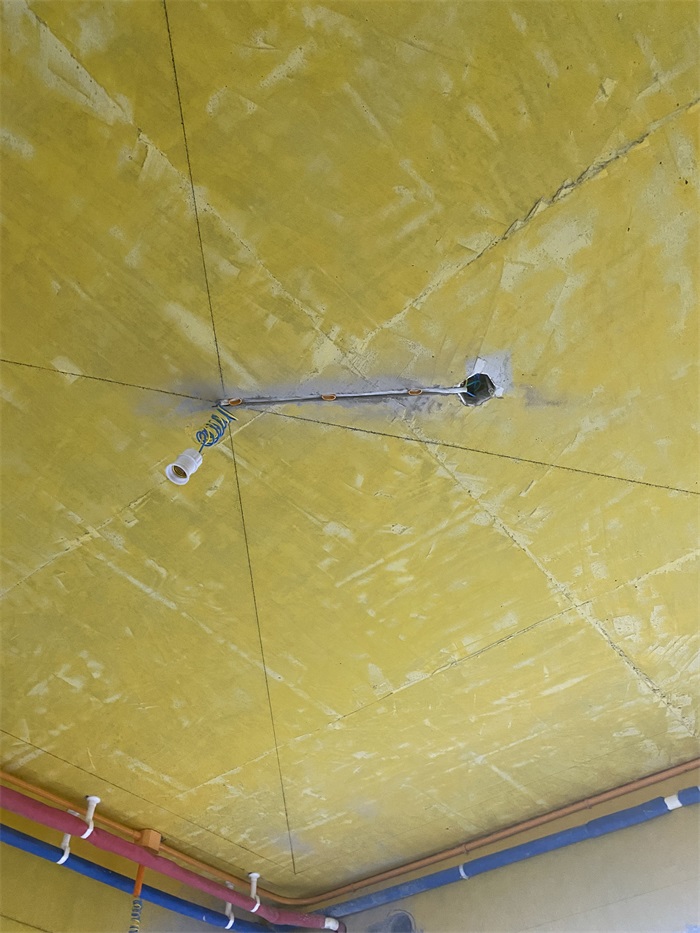

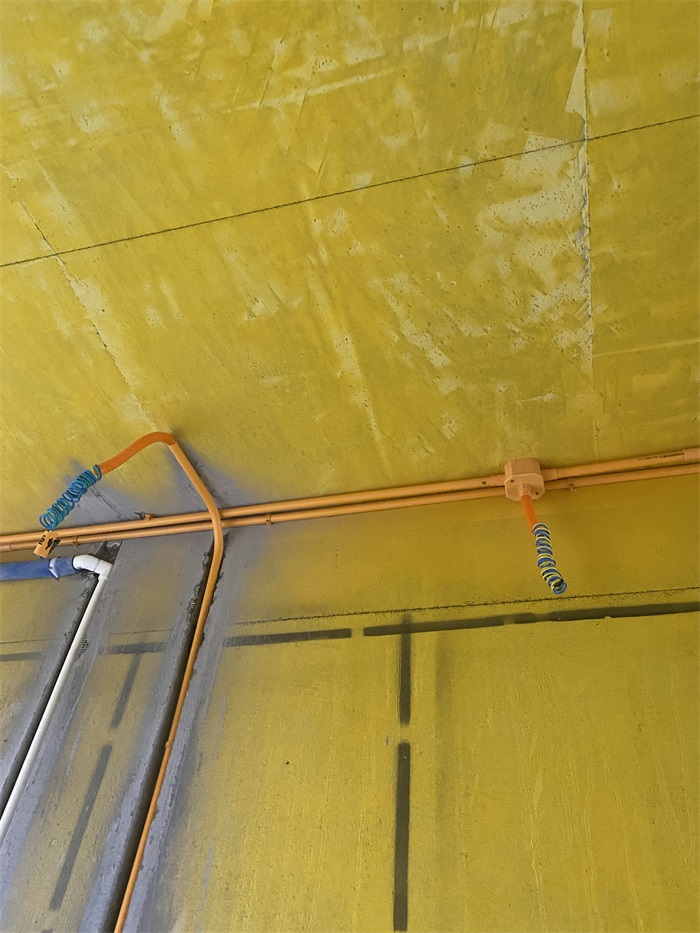

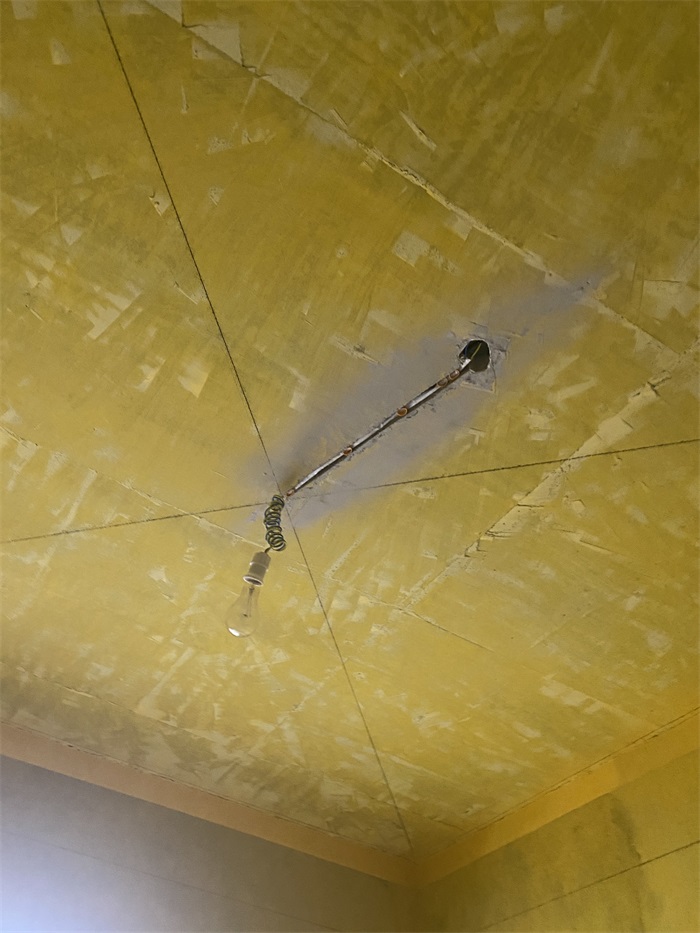

筒灯电线用波纹管保护

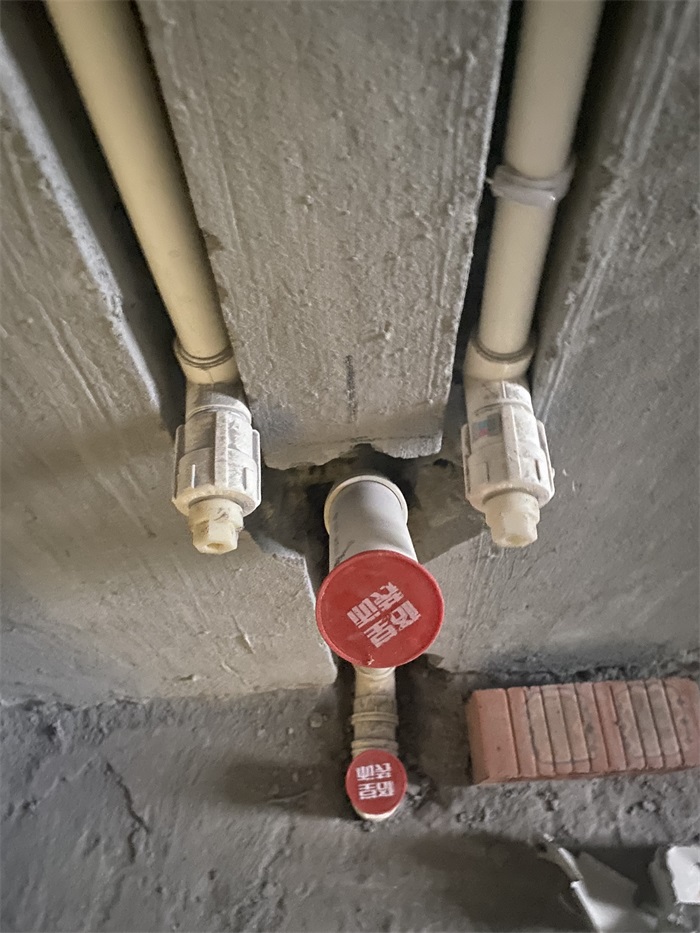

柜体内水管接头外接，能及时发现漏水。

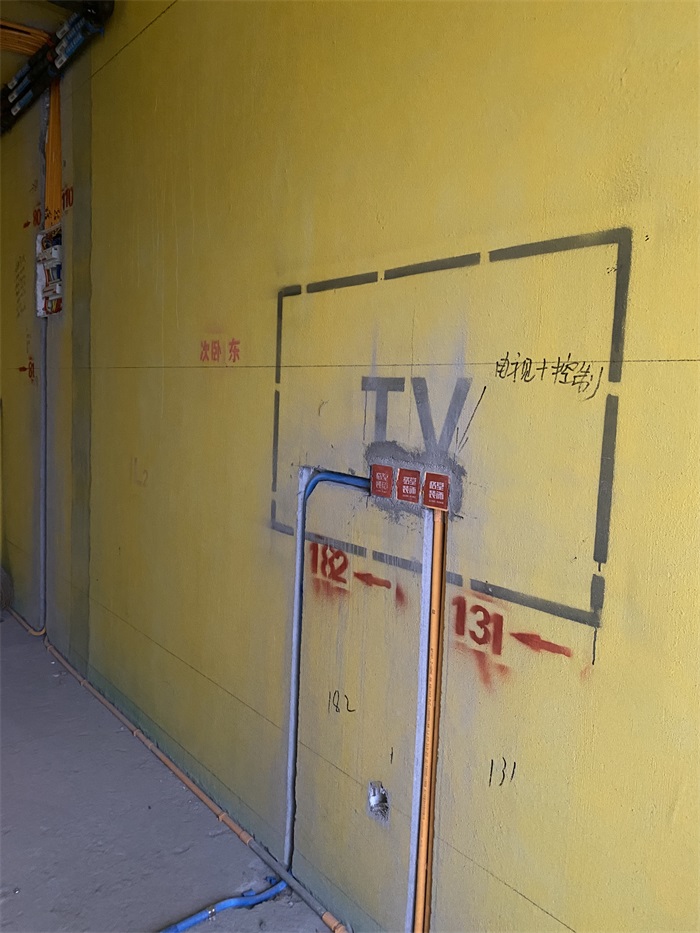

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。
