江南里15-3#194 ㎡现代法式——白茶

发表于 2022-10-31 16:15:05

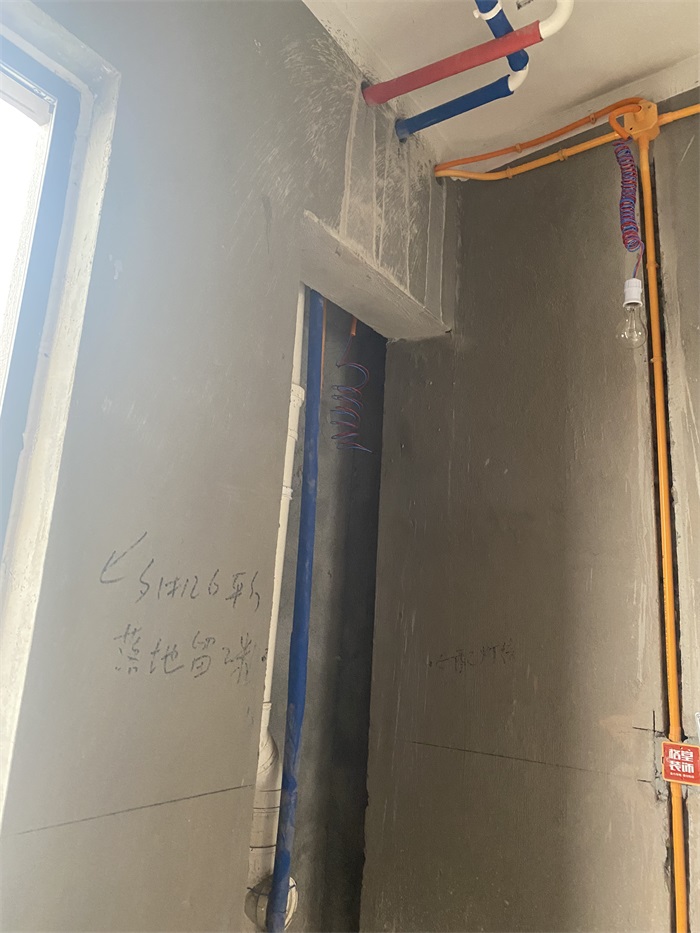

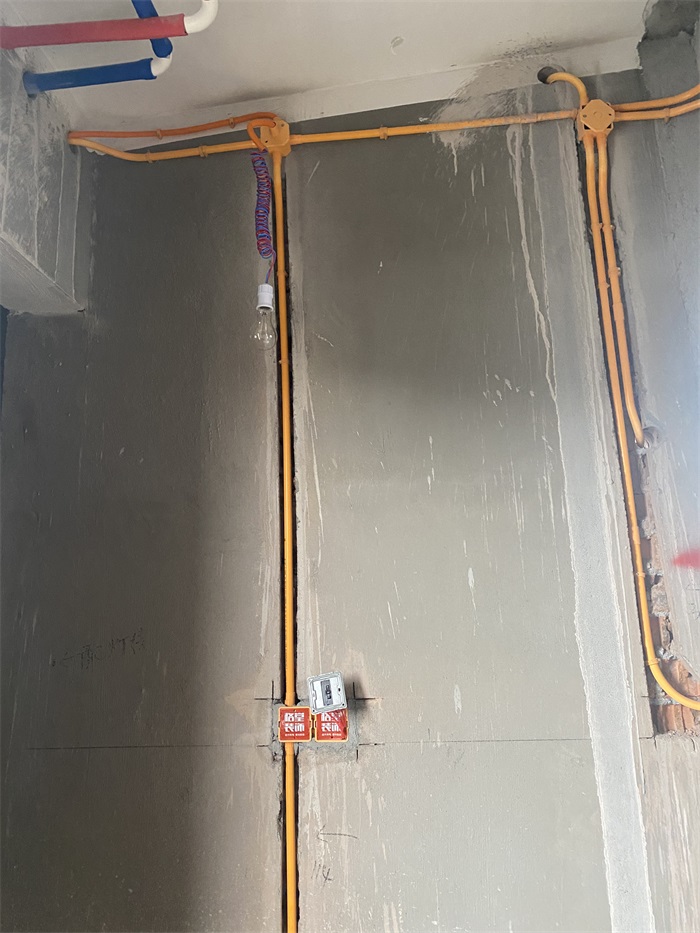

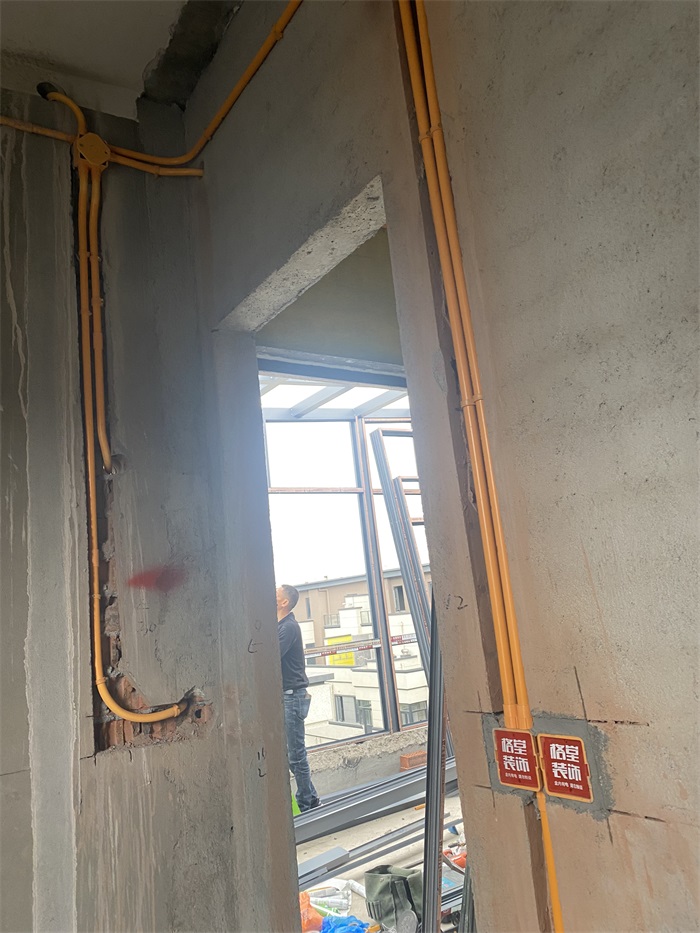

对角

发表于 2022-10-31 16:15:52

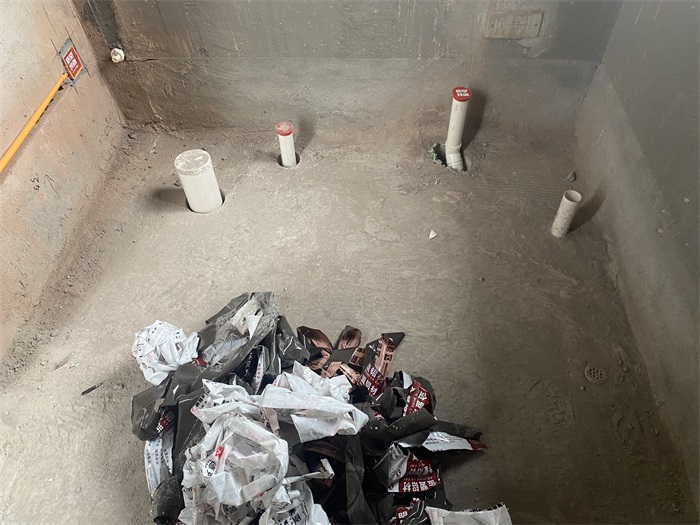

五楼卫生间

发表于 2022-10-31 16:16:57

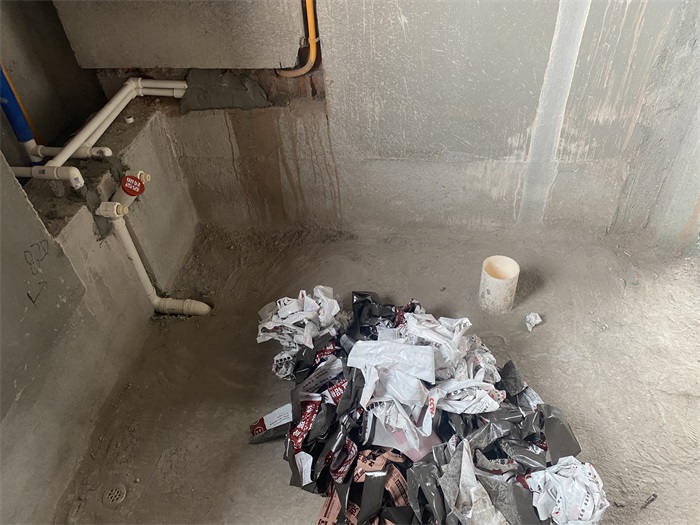

卫生间对角

发表于 2022-10-31 16:18:35

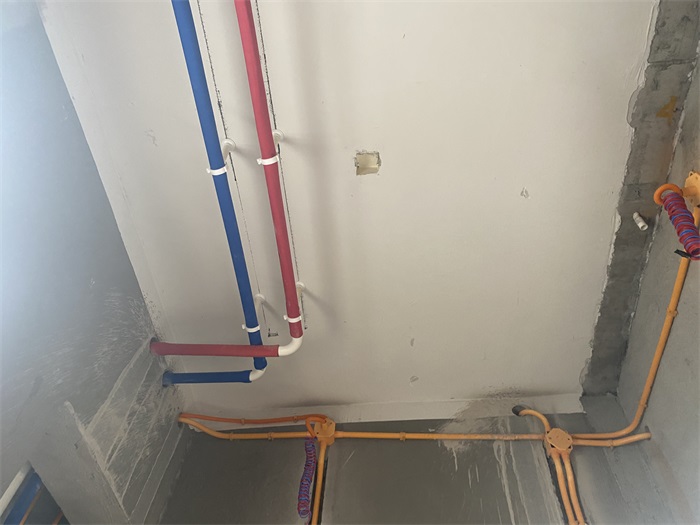

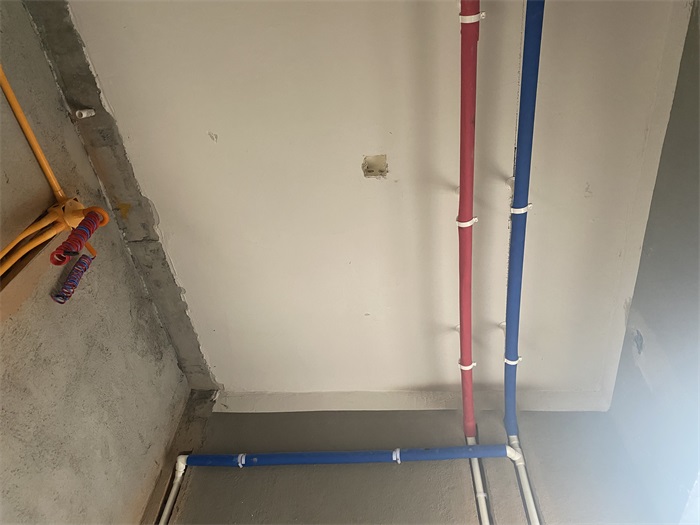

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。


发表于 2022-10-31 16:19:18

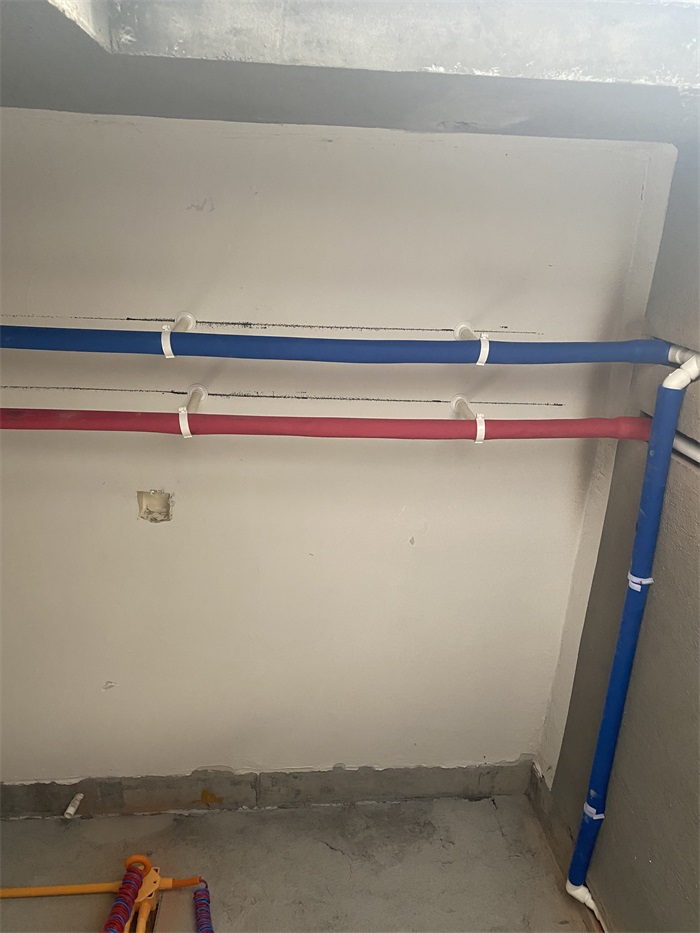

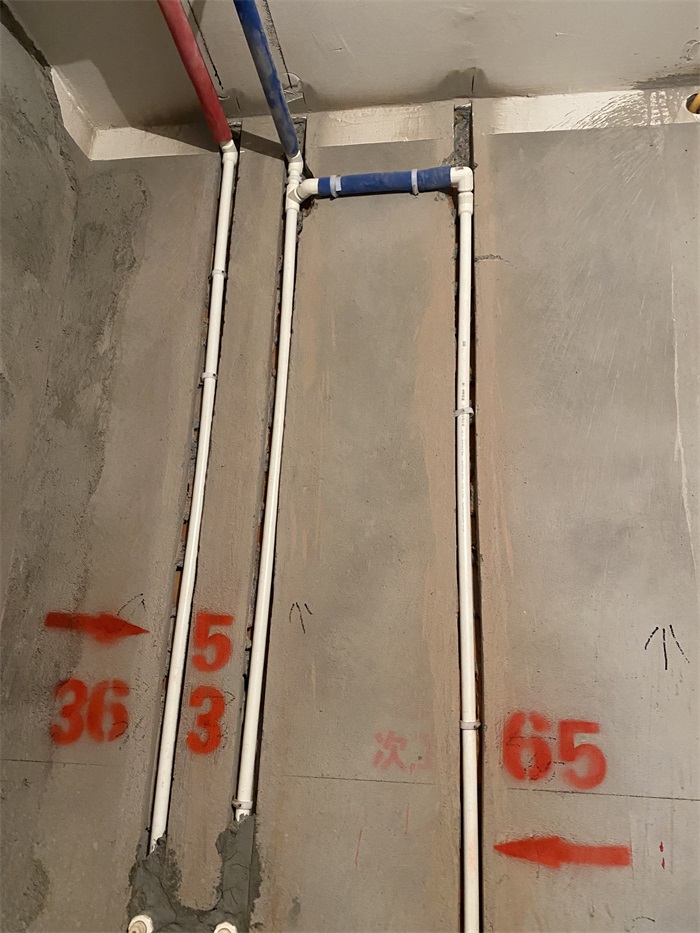

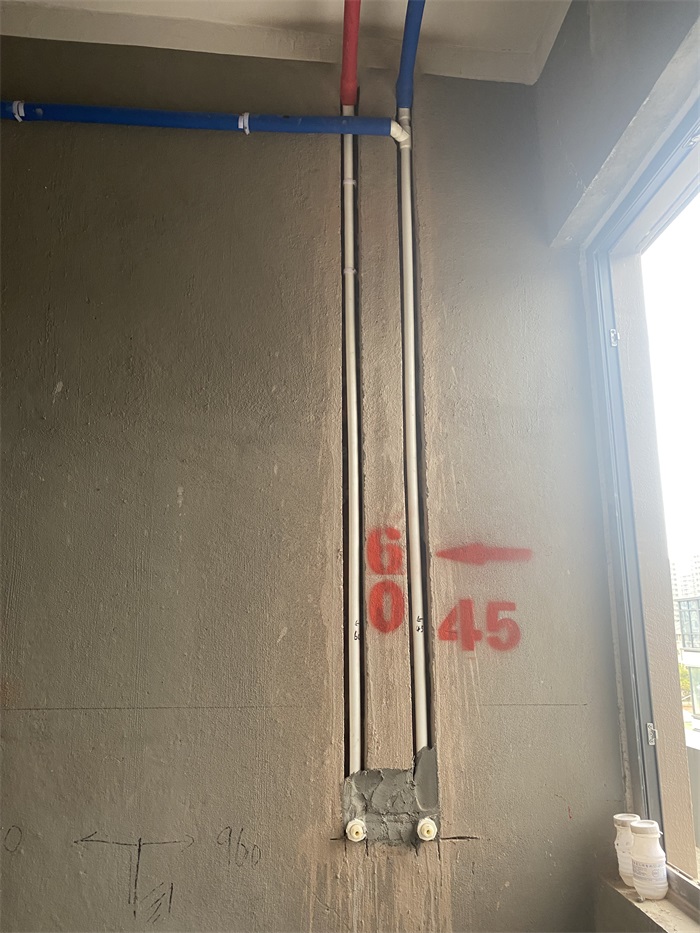

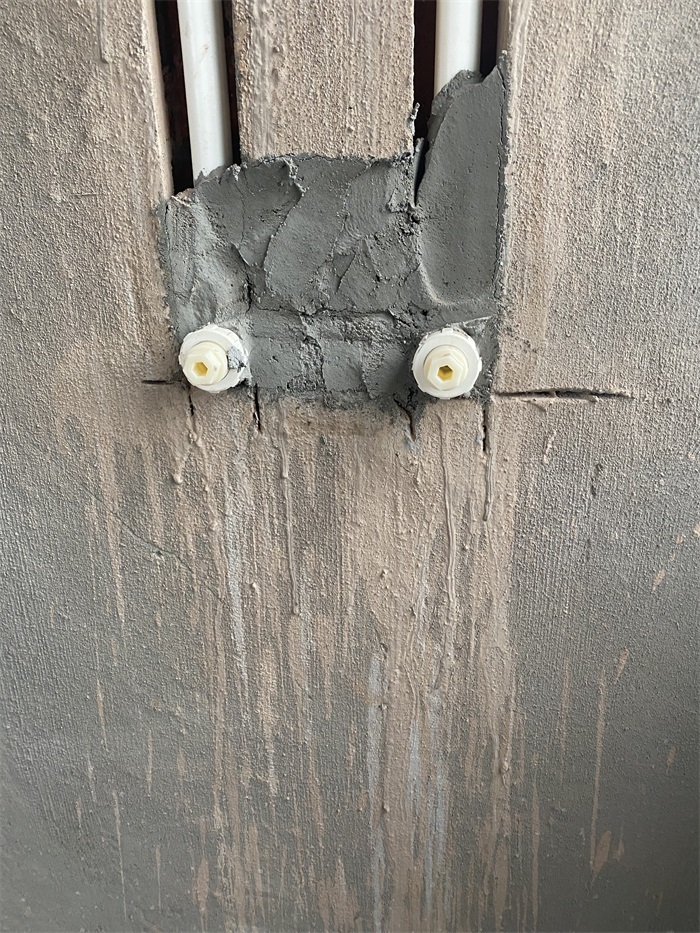

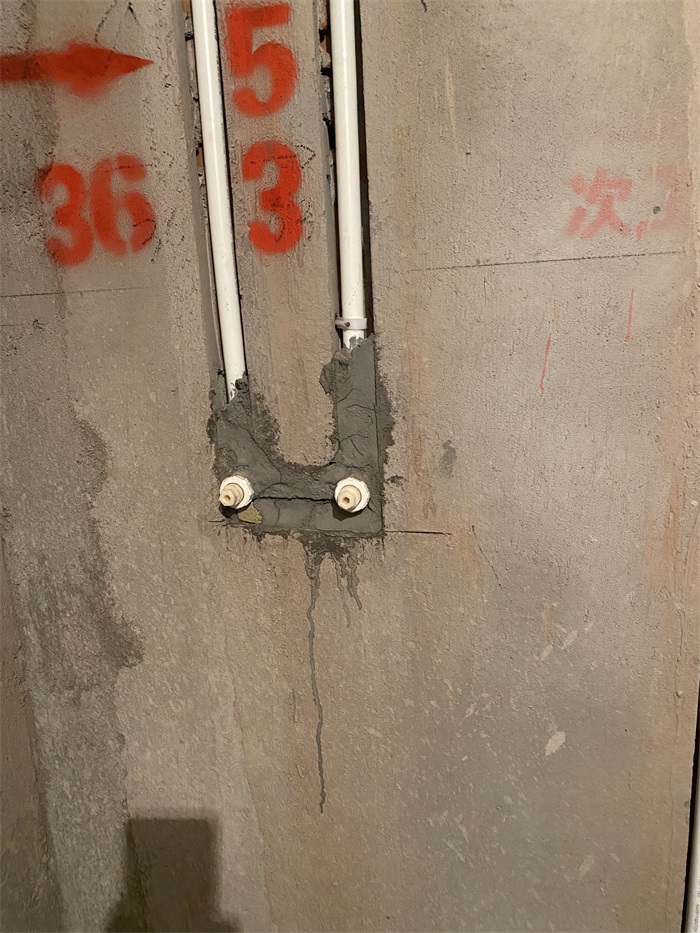

冷热水管布置专业规范，左热右冷、上热下冷。


发表于 2022-10-31 16:20:07

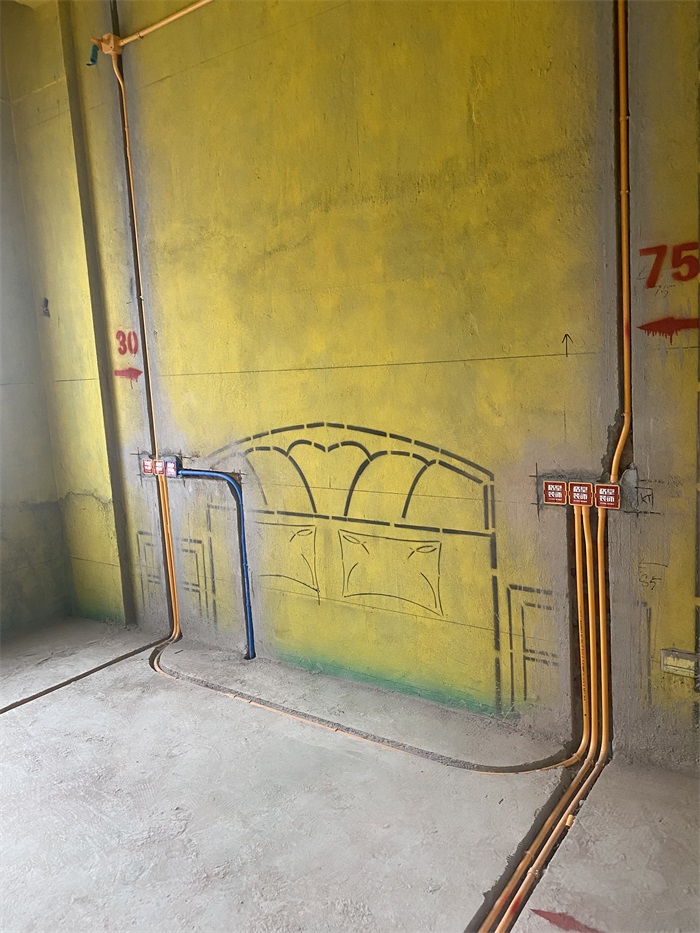

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地


发表于 2022-10-31 16:21:01

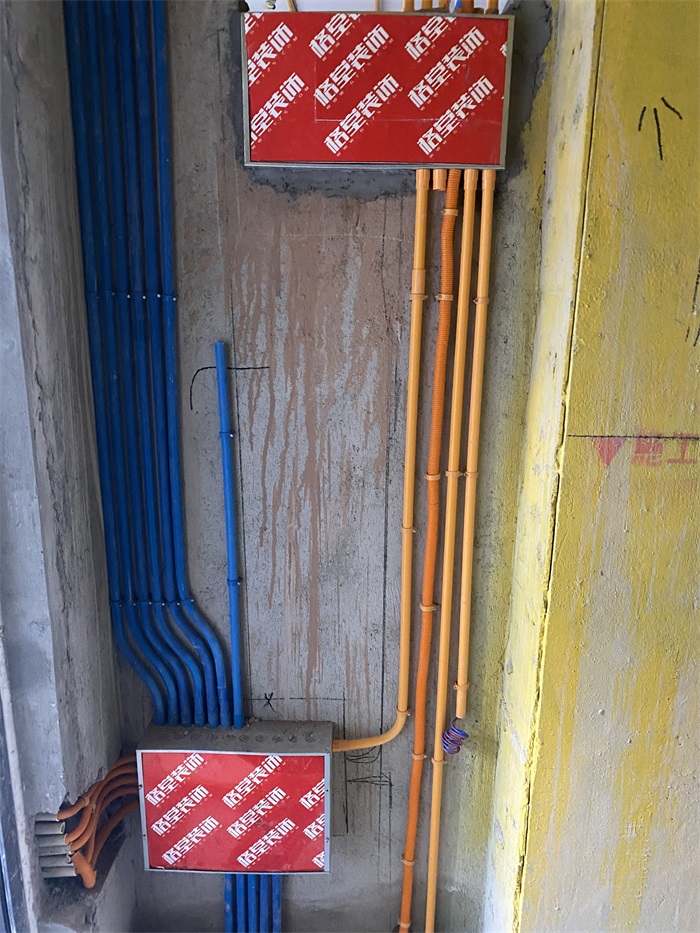

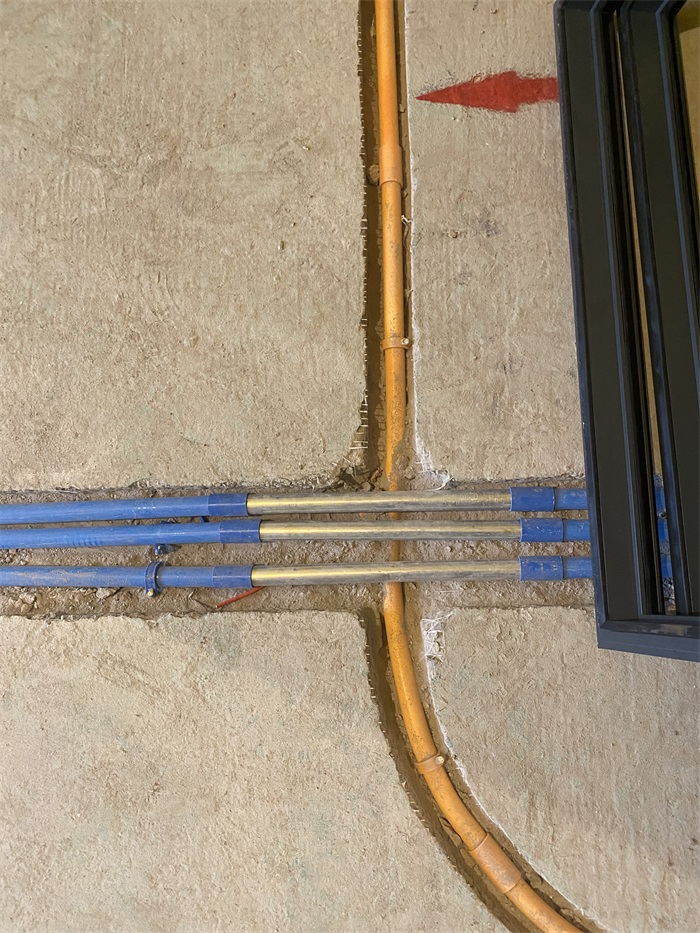

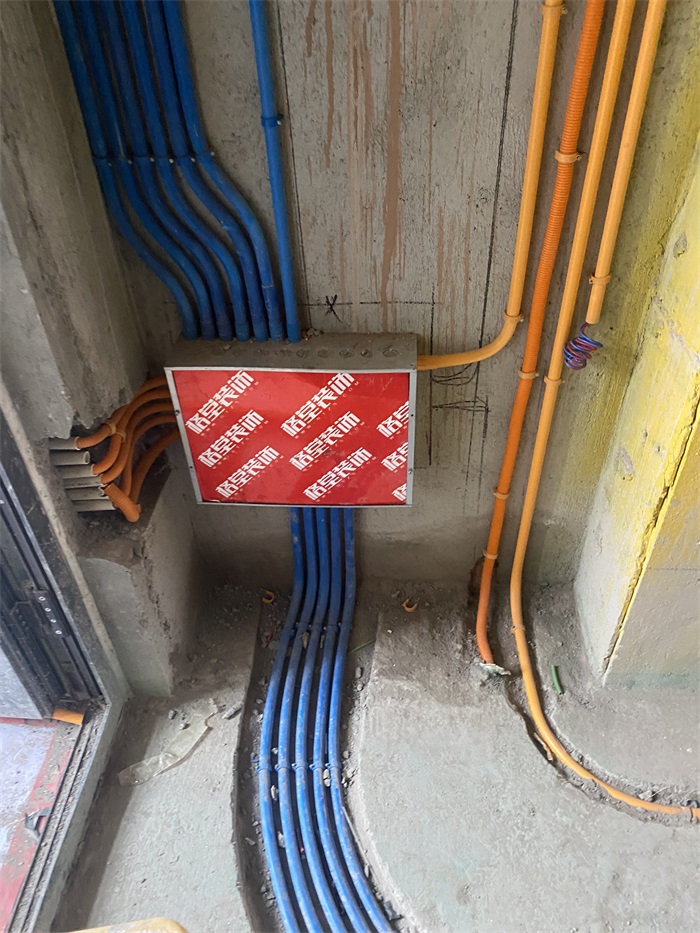

在遇到无法避免的强弱电路相交时，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。


发表于 2022-10-31 16:21:40

柜体内水管接头外接，能及时发现漏水。


发表于 2022-10-31 16:22:32

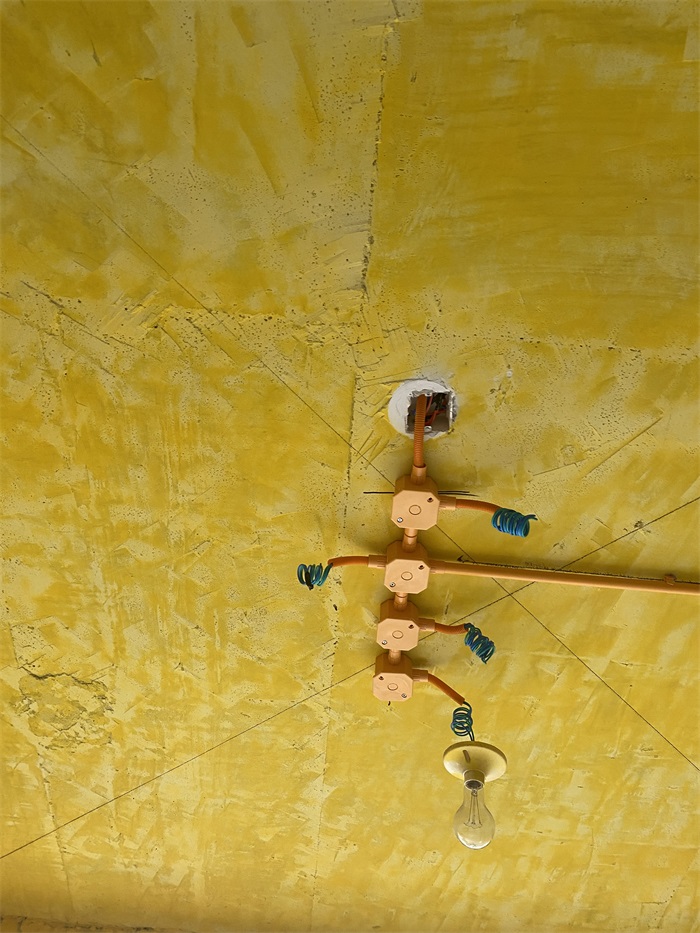

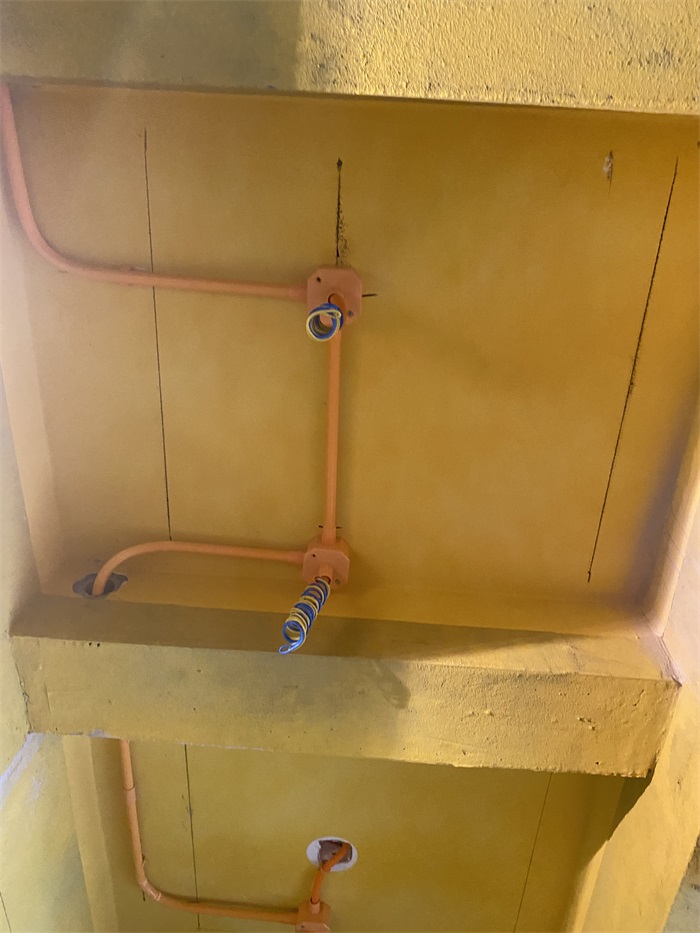

八角盒用于顶部防止电线被箱、盒的开口处划伤。


发表于 2022-10-31 16:23:29

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全
