望府4# 110m2现代-每个人都有自己的月亮

发表于 2022-10-27 10:16:45

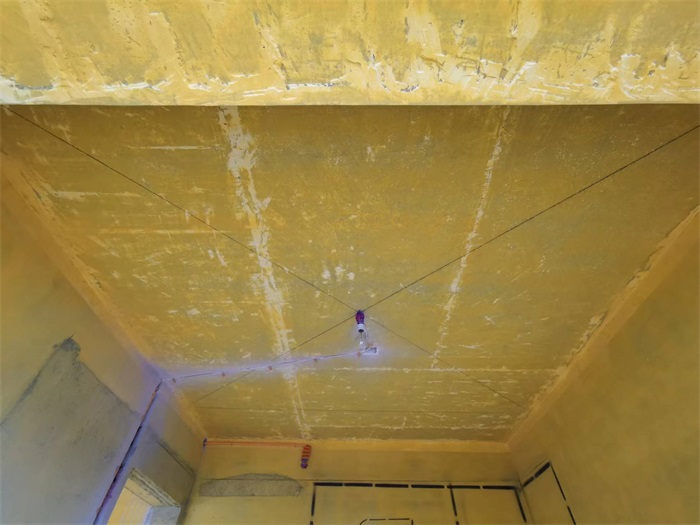

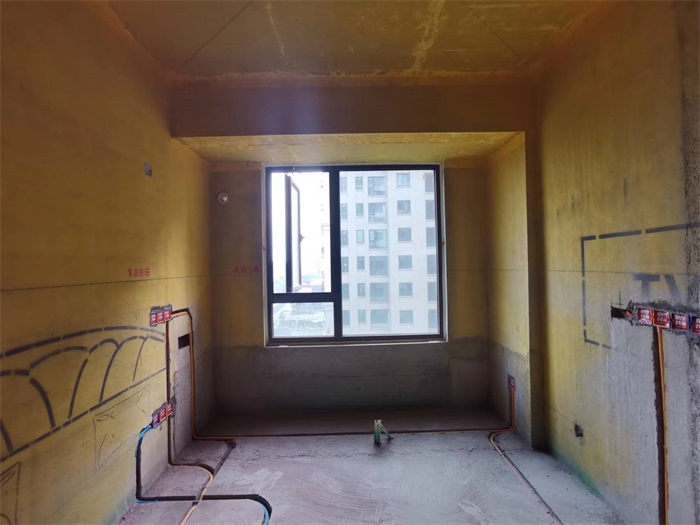

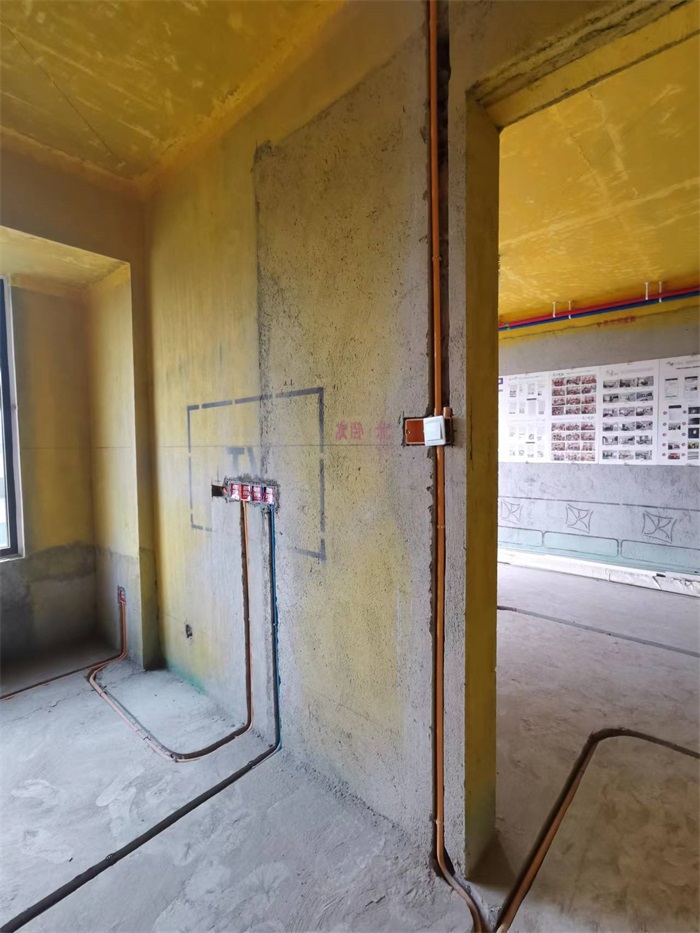

次卧水电布局

发表于 2022-10-27 10:19:29

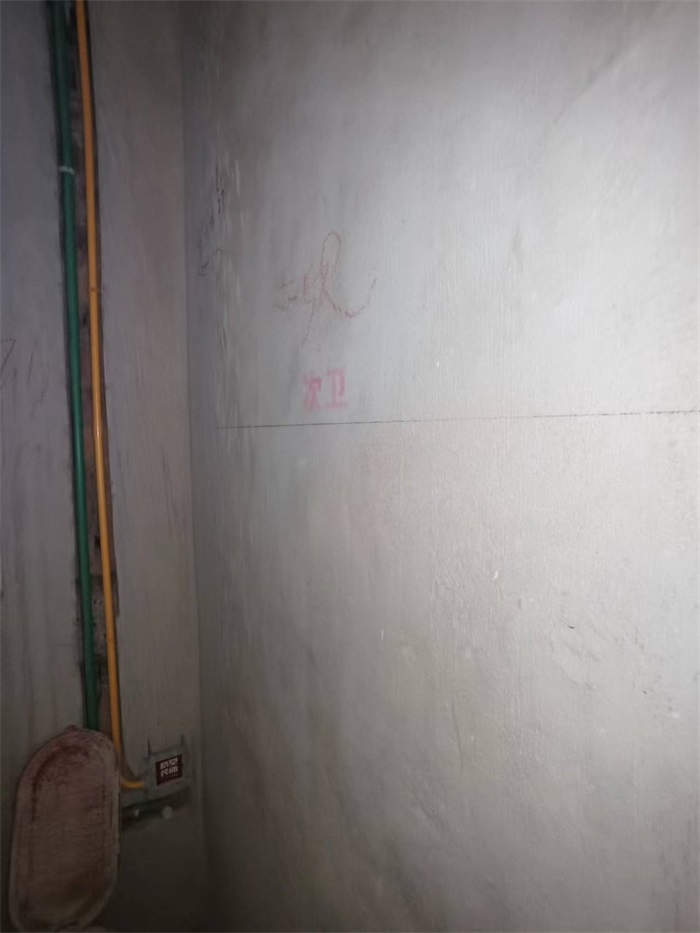

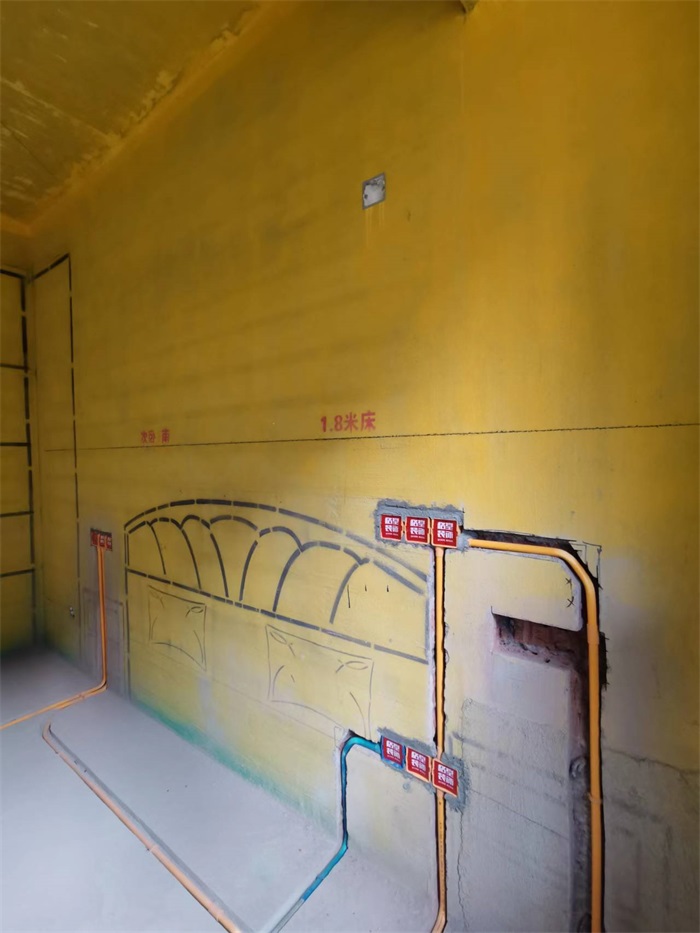

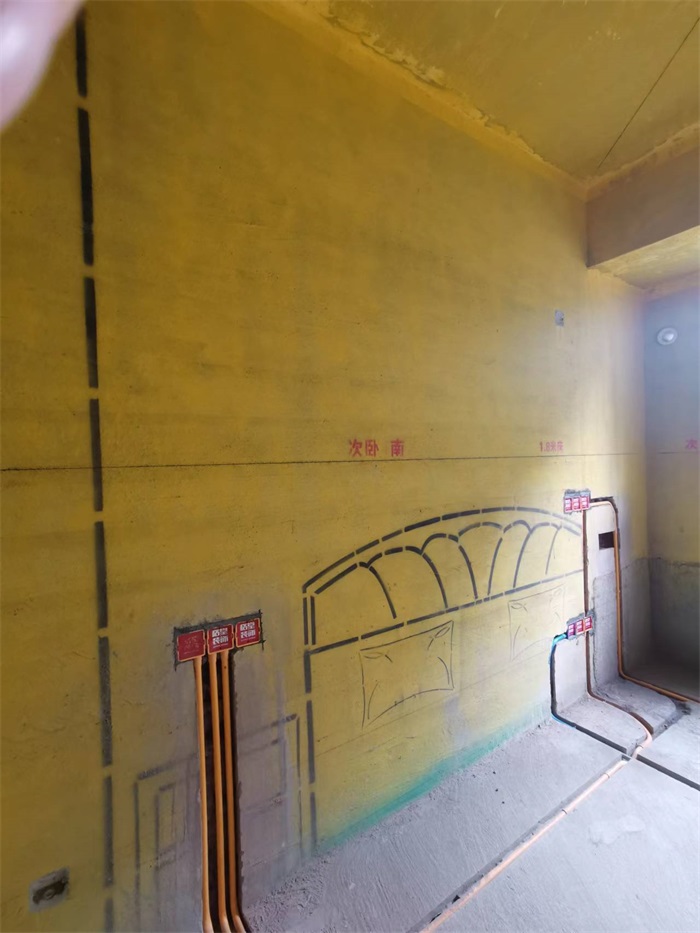

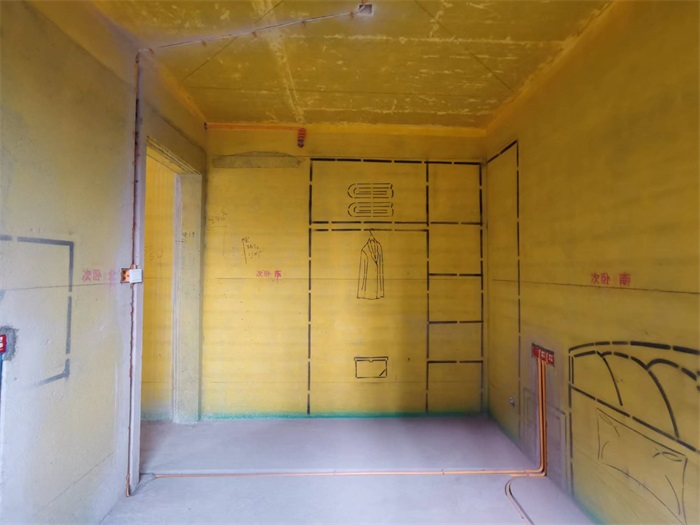

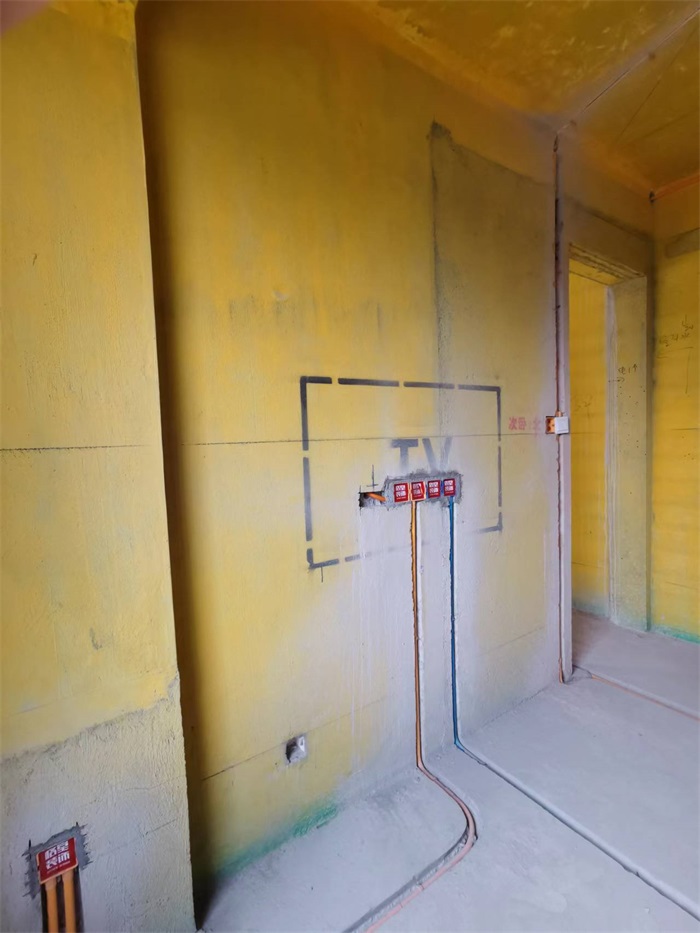

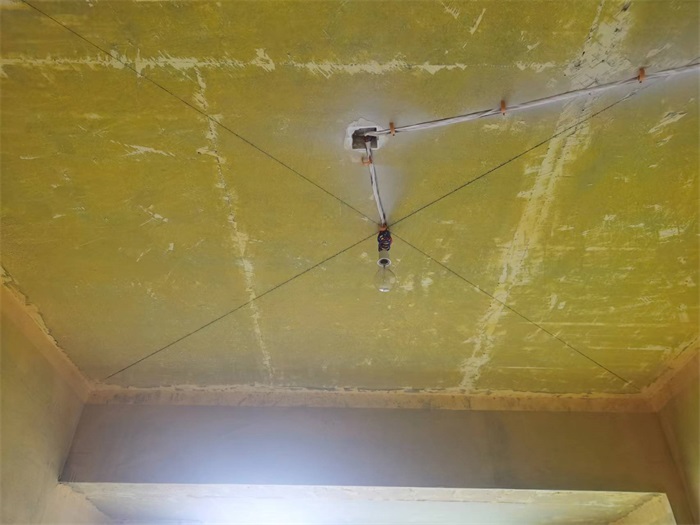

次卧对角

发表于 2022-10-27 10:23:34

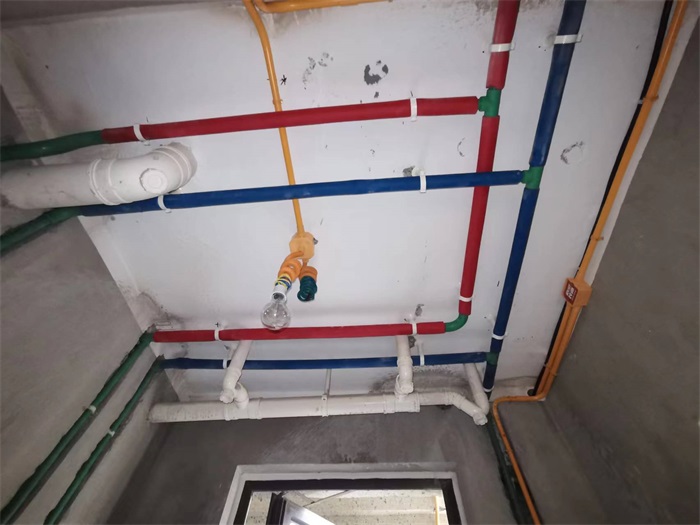

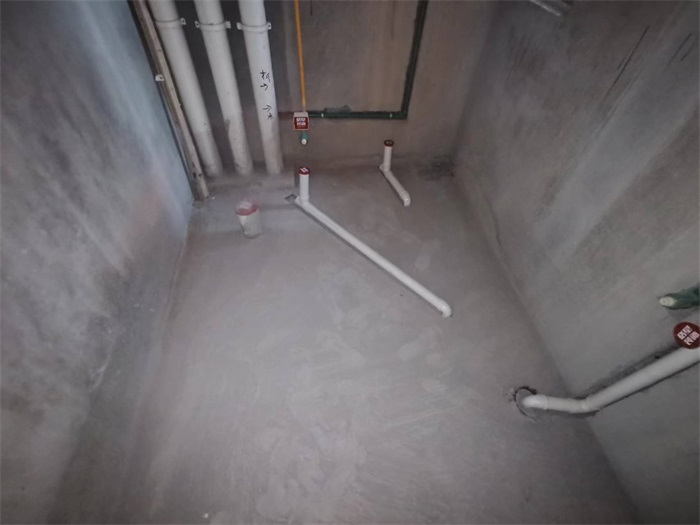

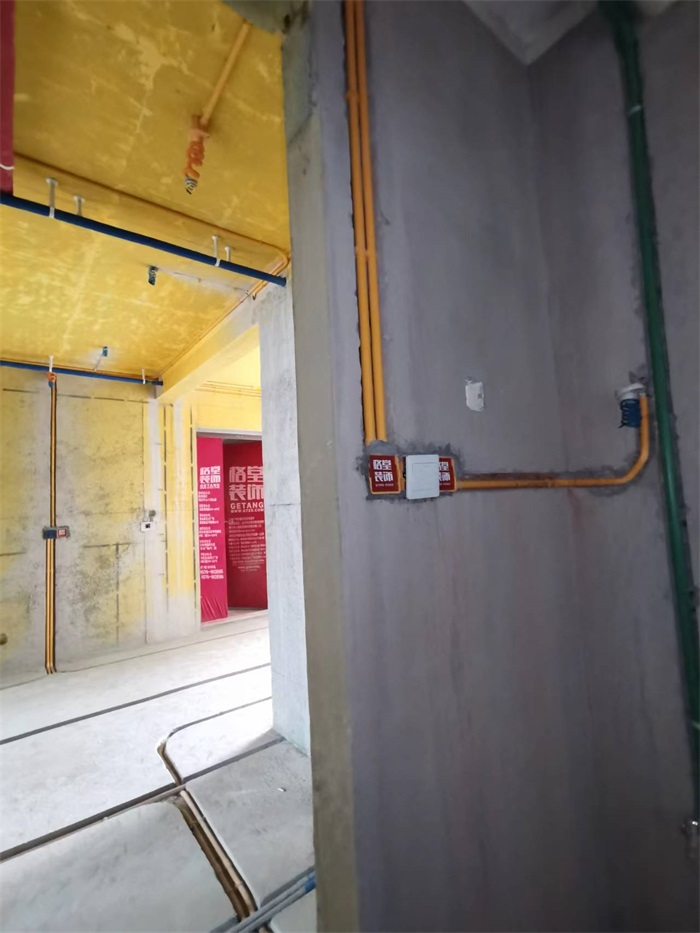

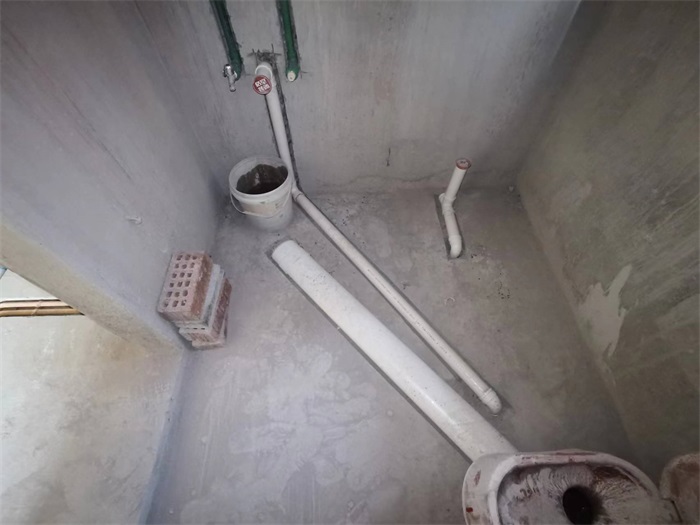

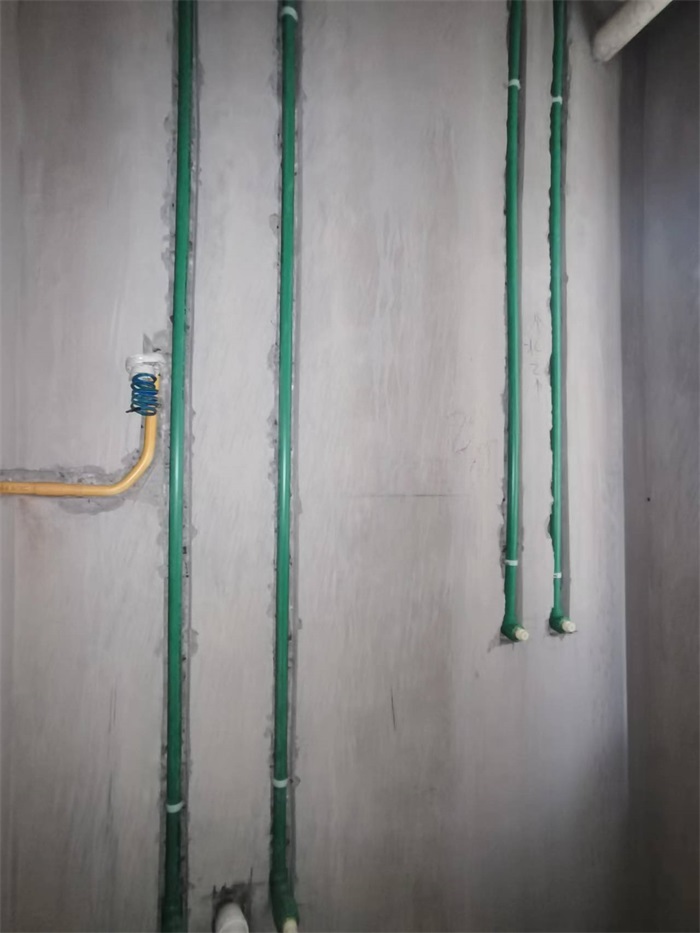

外卫水电布局

发表于 2022-10-27 10:26:04

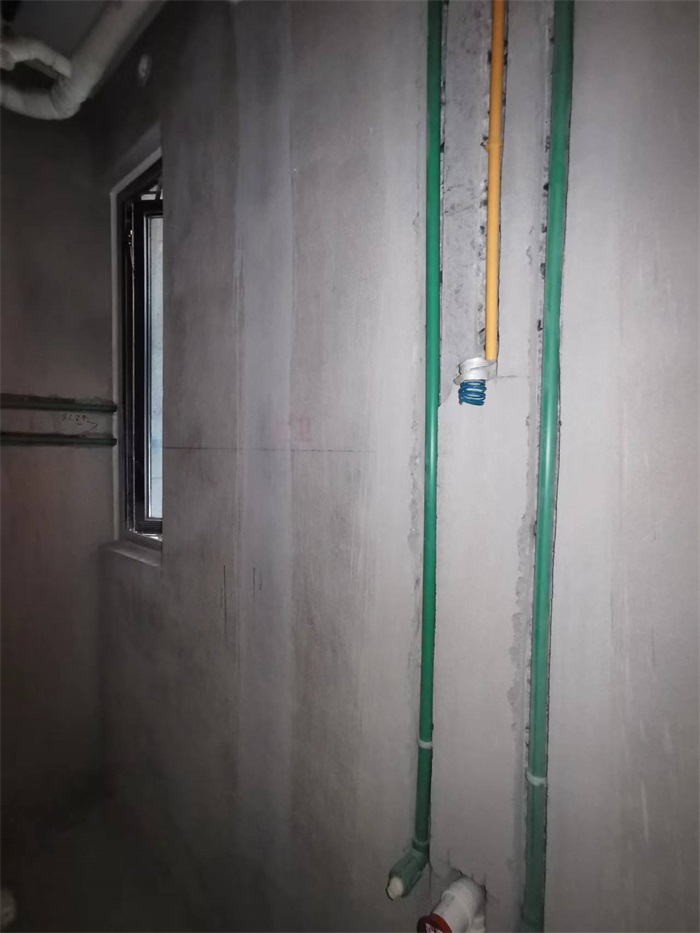

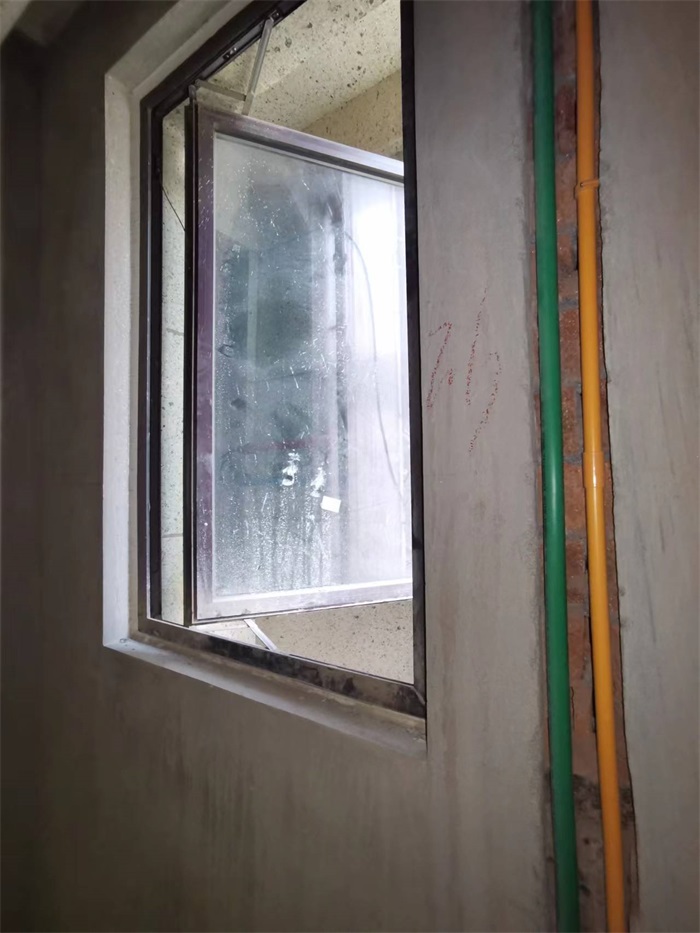

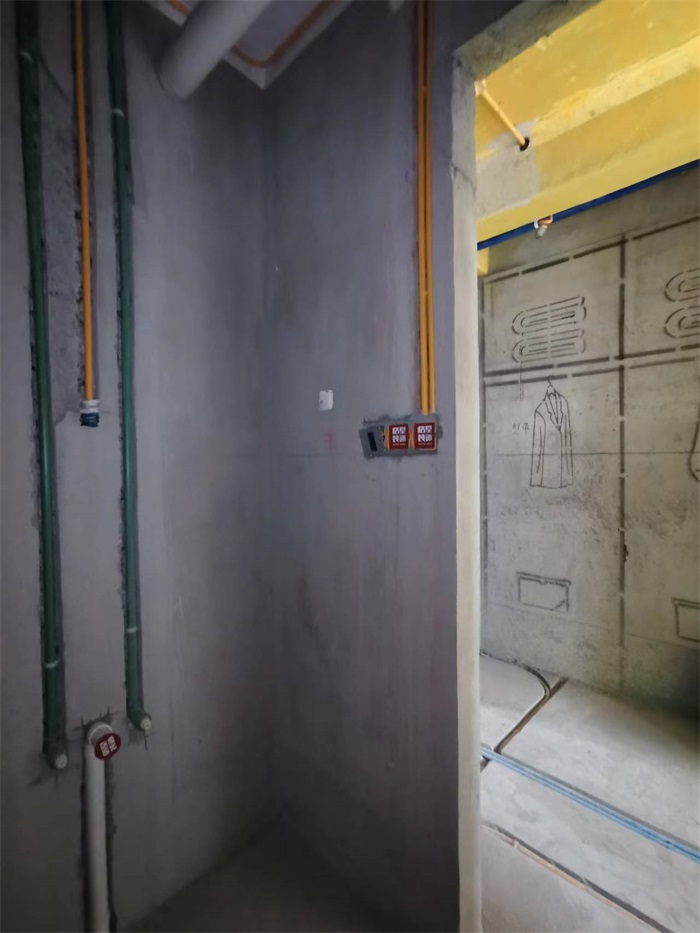

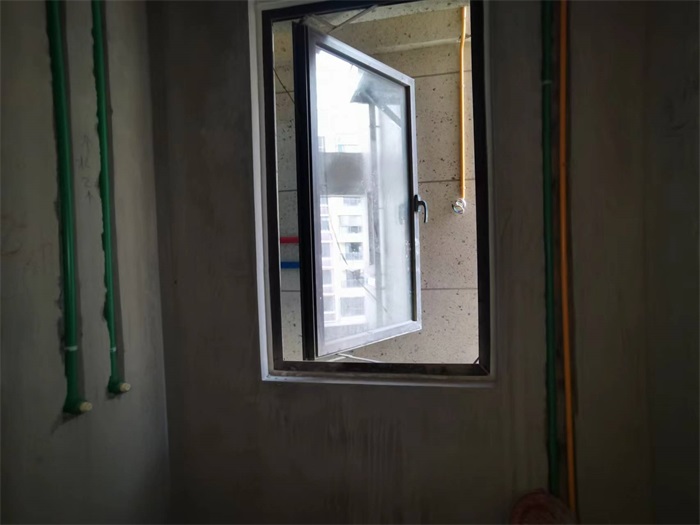

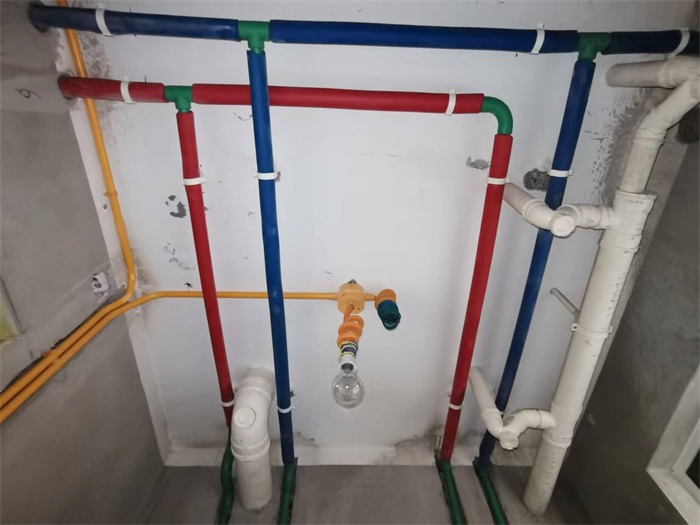

外卫对角

发表于 2022-10-27 10:28:22

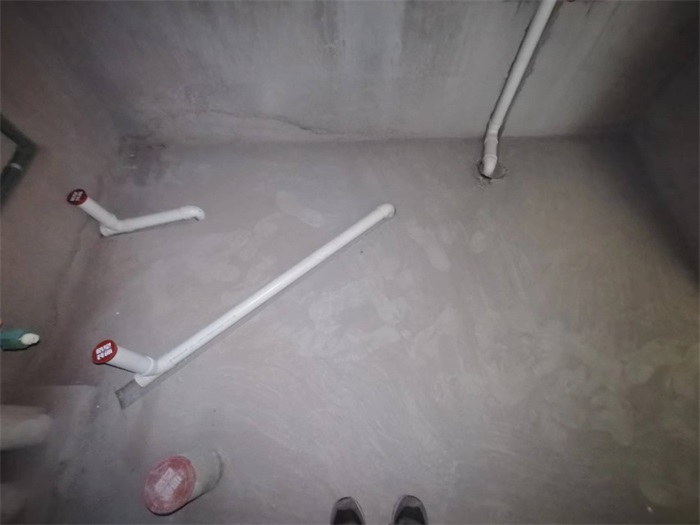

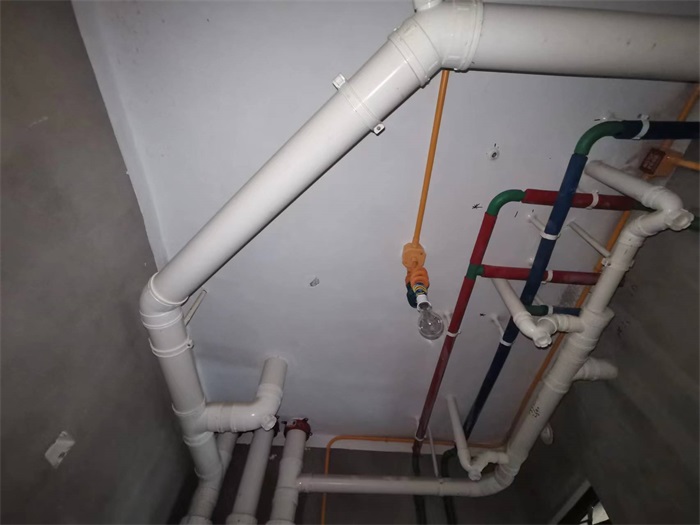

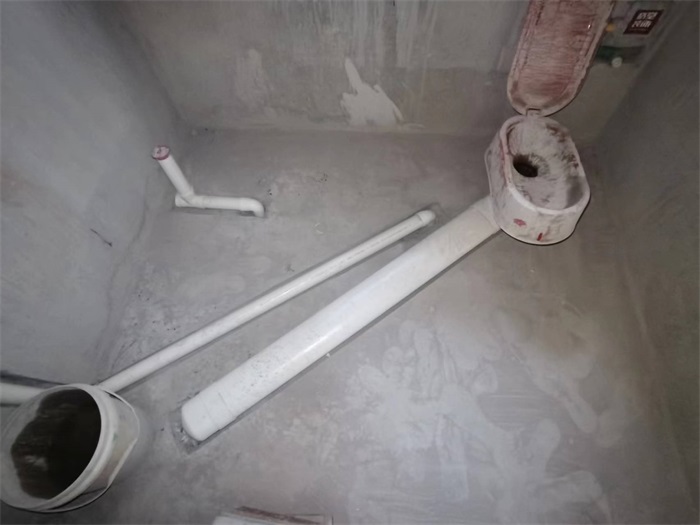

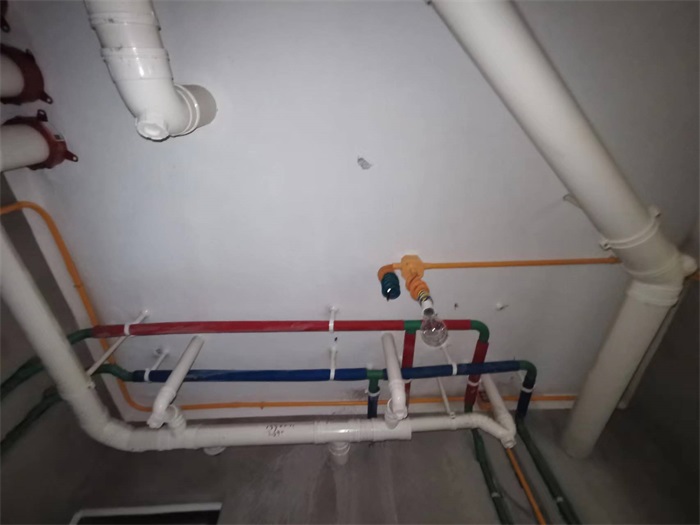

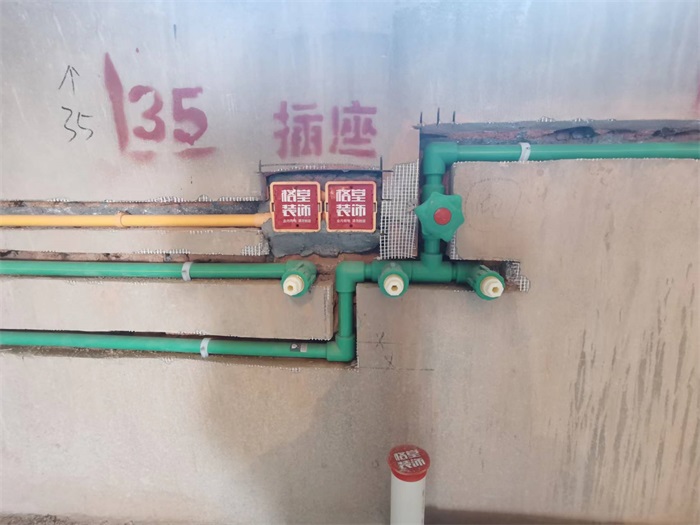

内卫水电布局

发表于 2022-10-27 10:29:50

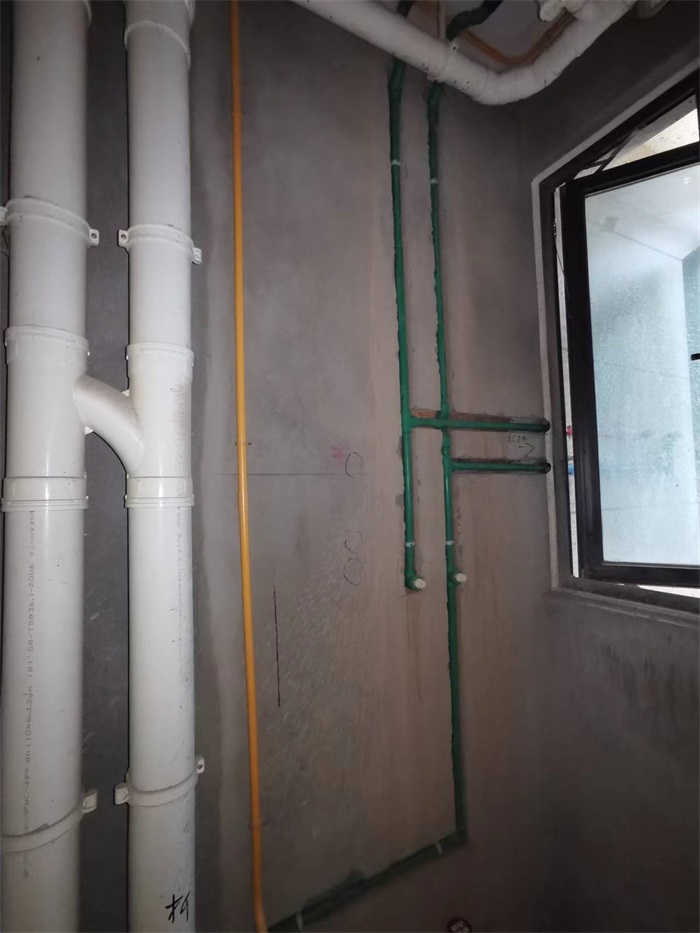

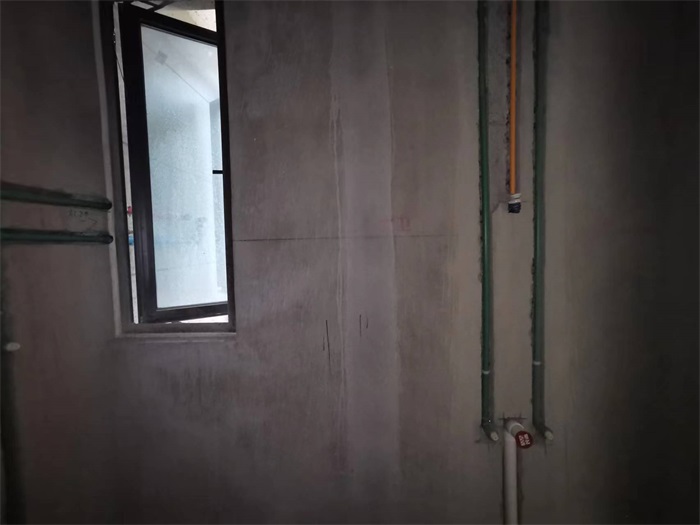

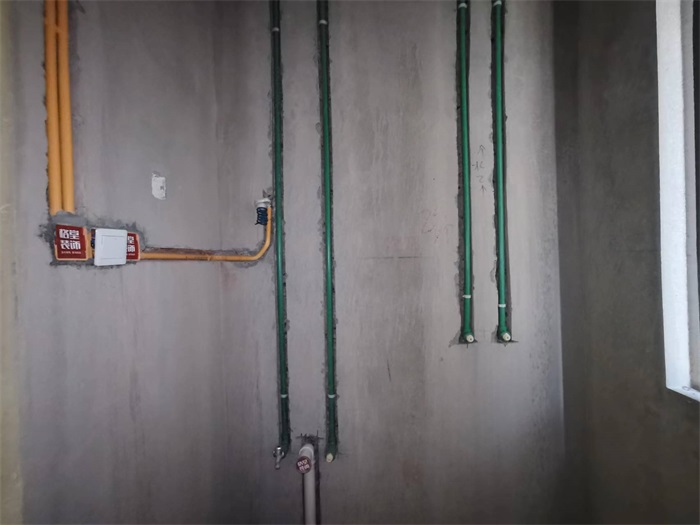

内卫对角

发表于 2022-11-5 09:08:13

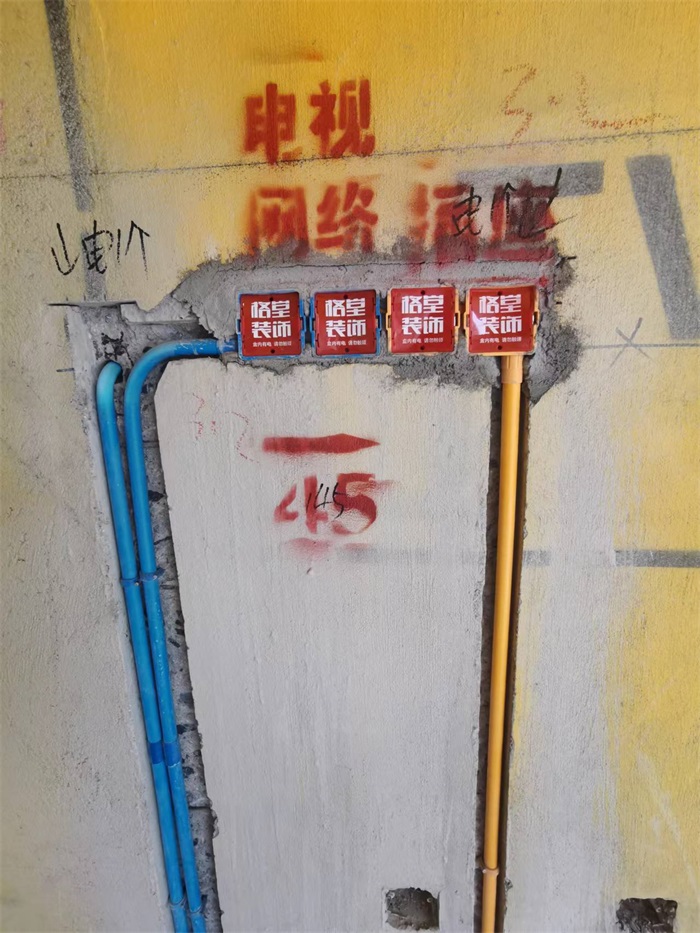

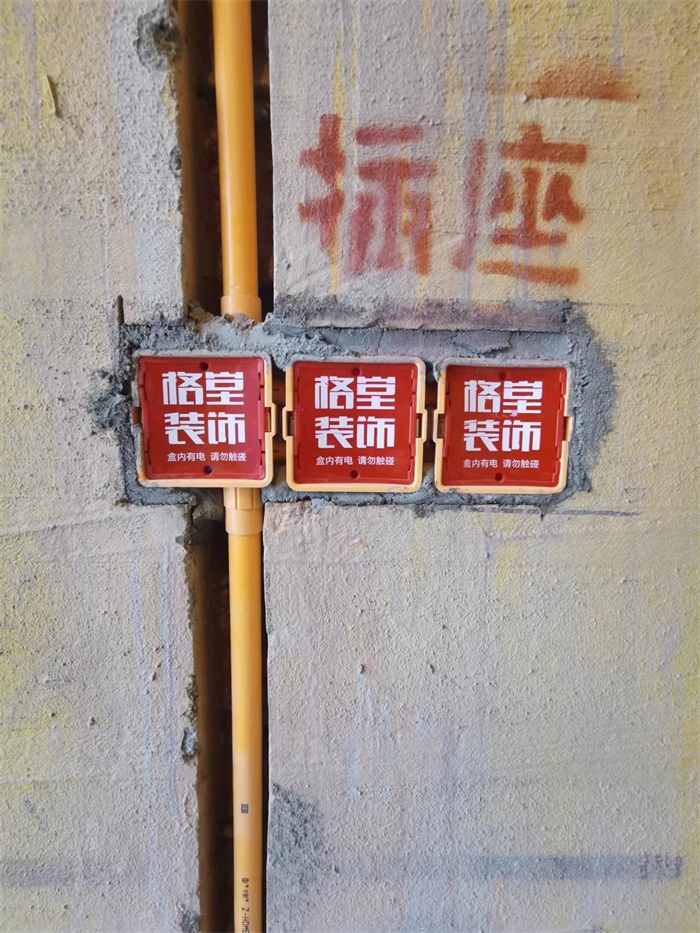

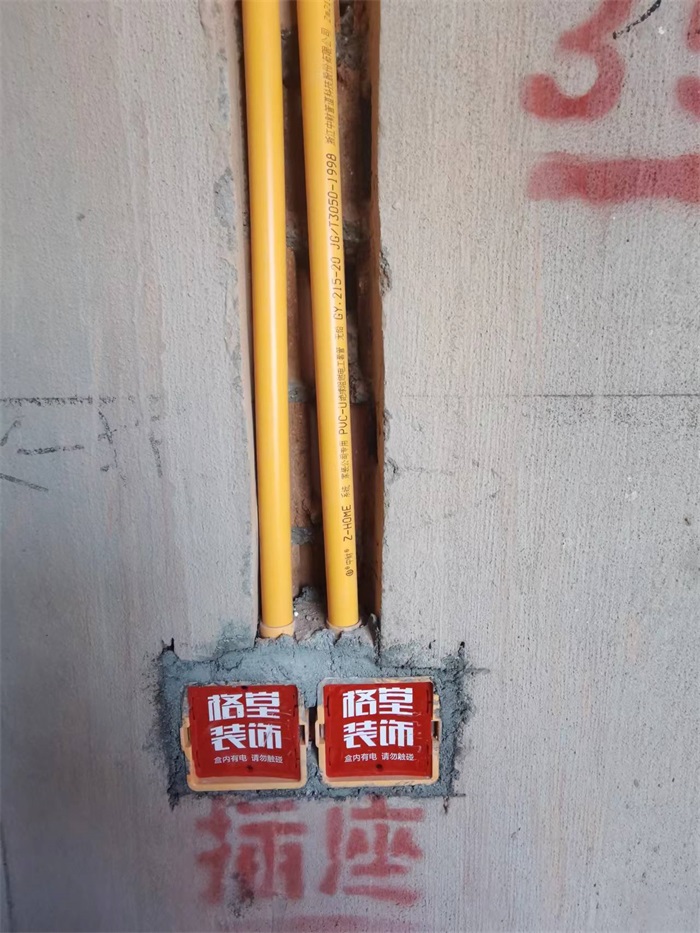

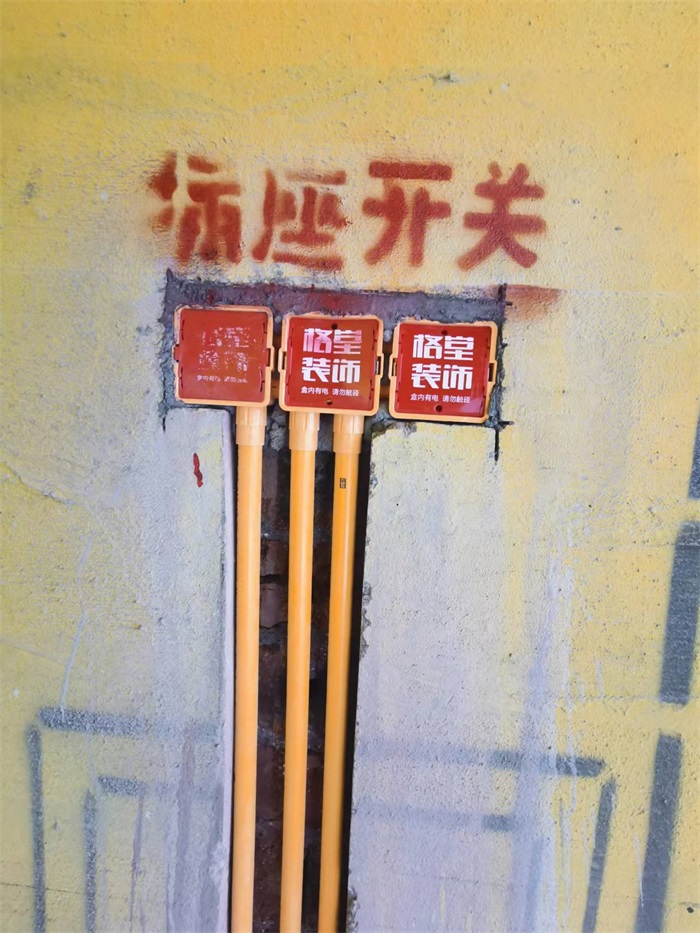

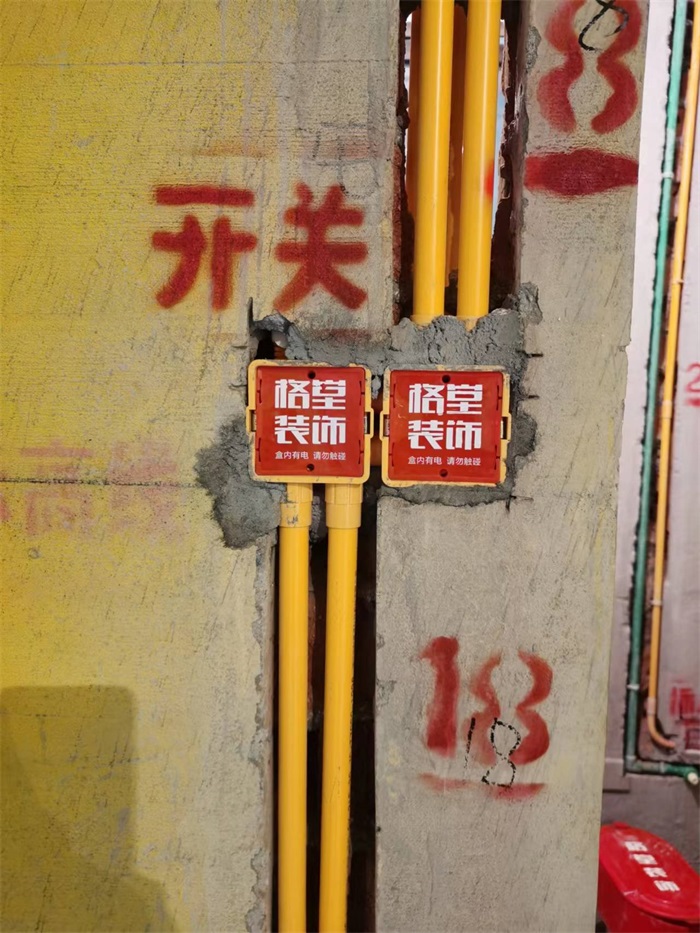

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-11-5 09:16:55

本帖最后由格堂红叶于 2022-11-5 09:19 编辑

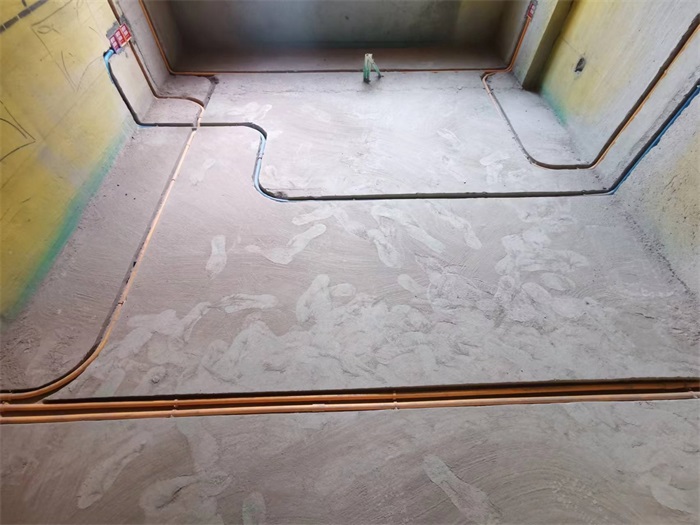

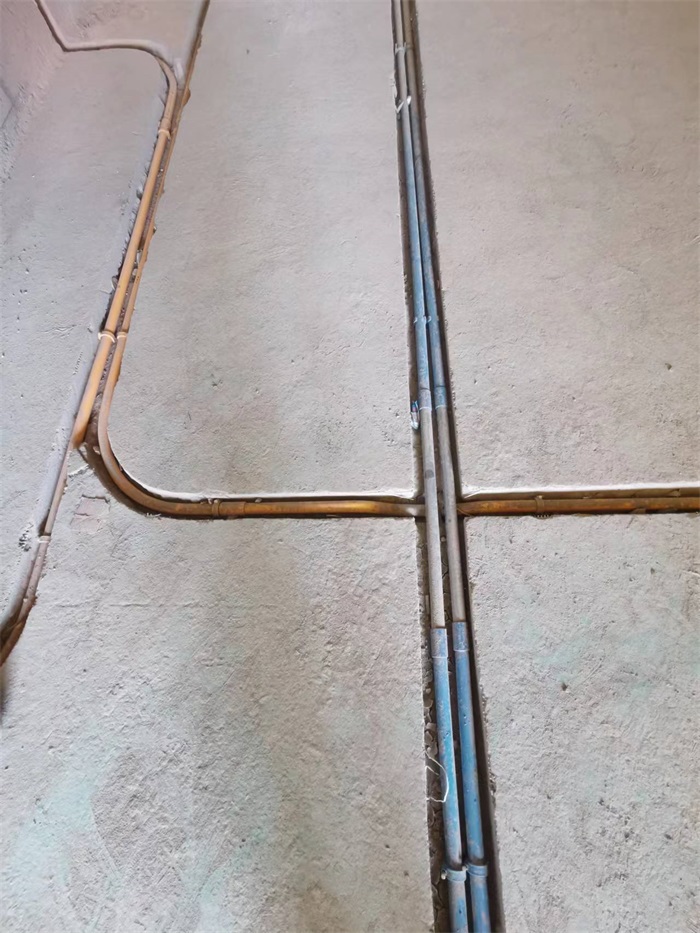

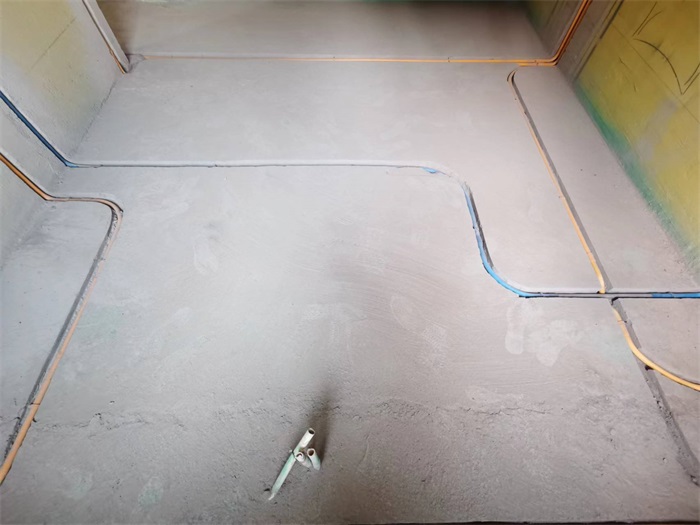

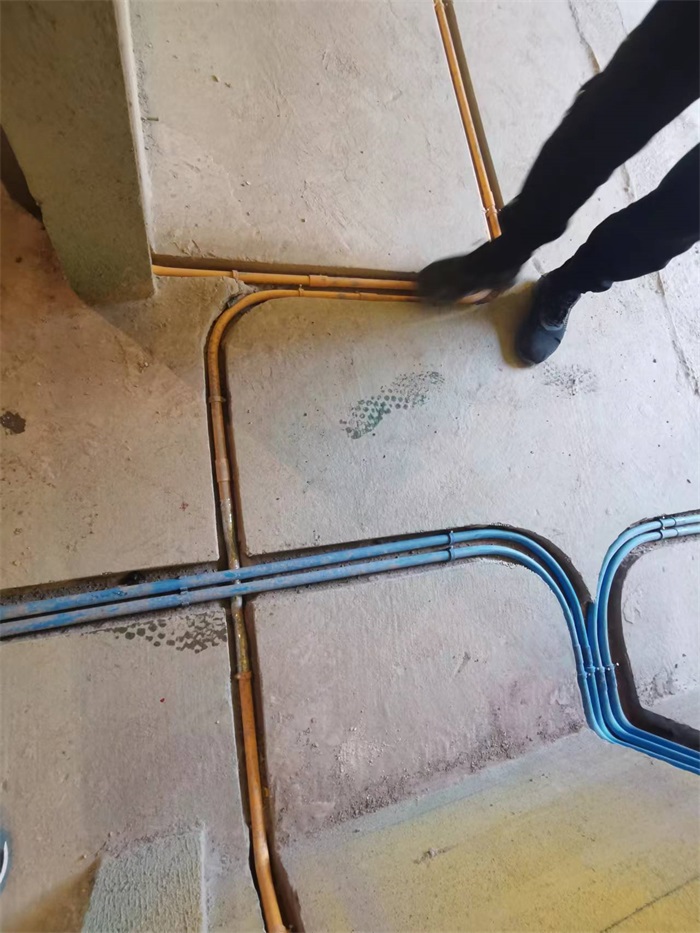

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2022-11-5 09:19:44

本帖最后由格堂红叶于 2022-11-5 09:39 编辑

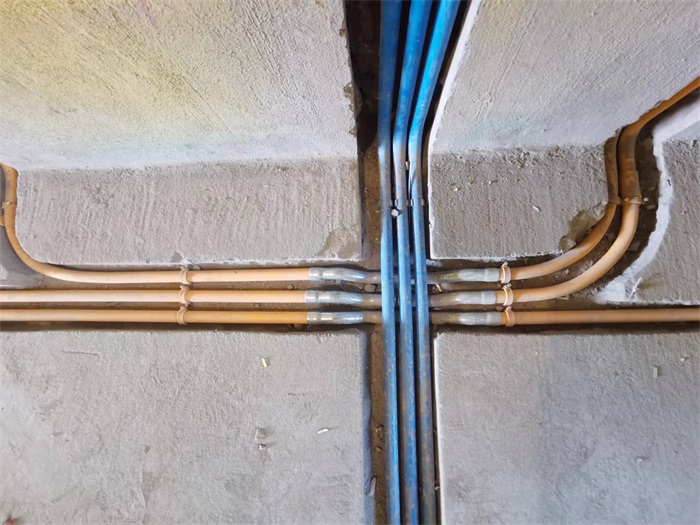

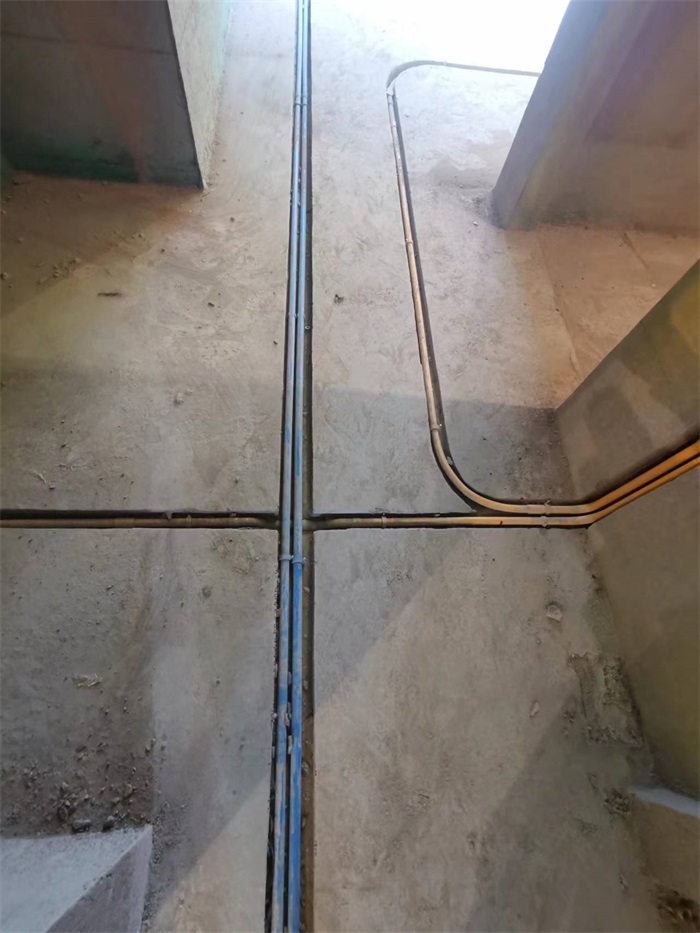

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-11-5 09:20:53

每户水管进水部位室内应加进水总阀。
