御景豪庭5-2-4#110 ㎡现代——简约

发表于 2022-9-24 11:57:12

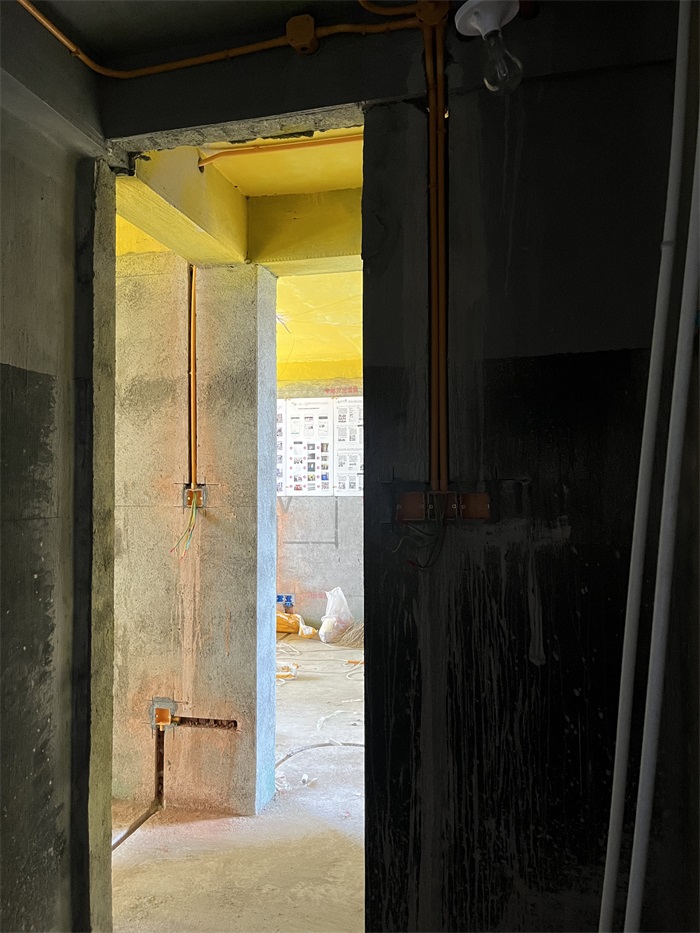

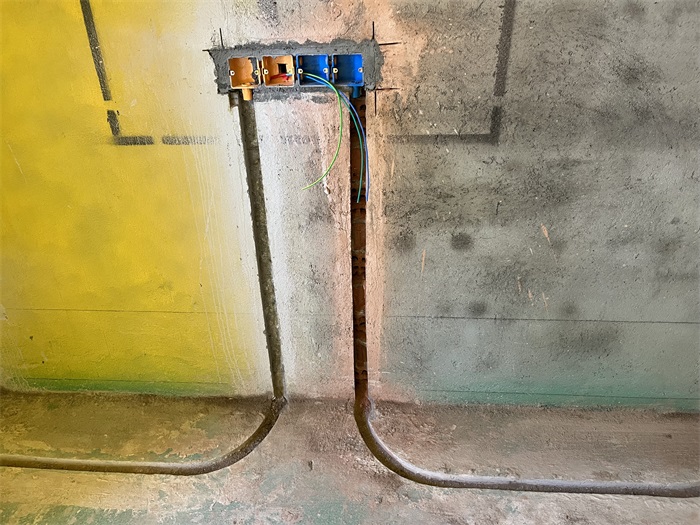

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根。

发表于 2022-9-24 11:58:55

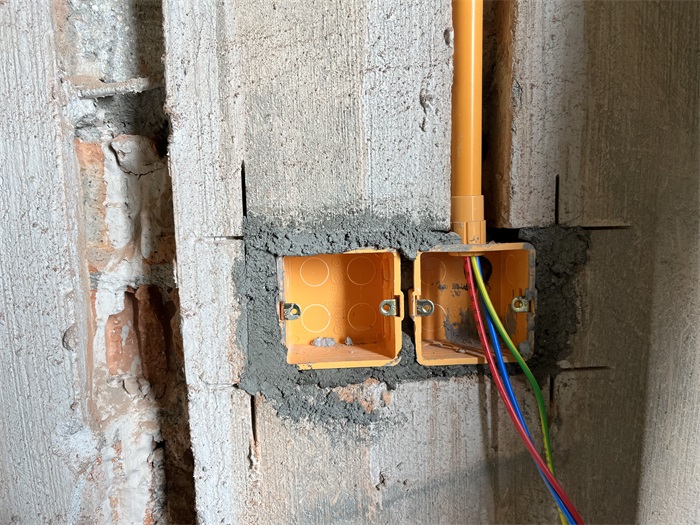

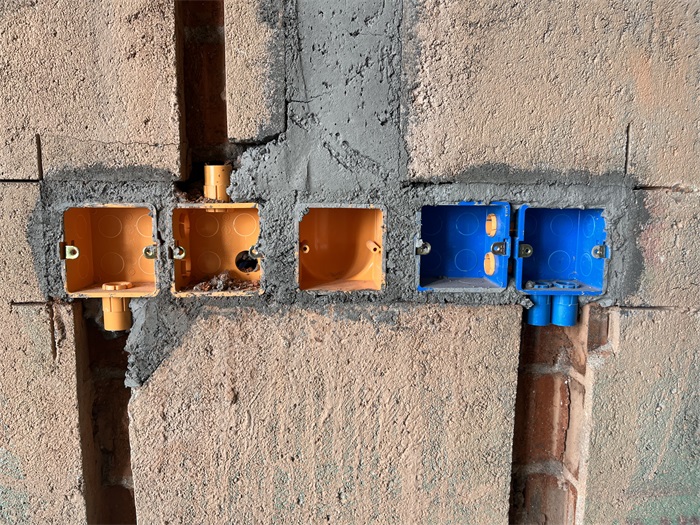

黄色线盒是强电，蓝色线盒是弱电，线盒与线盒并排预埋添加快速连接件，防止水泥砂浆进入线盒，保护电线

发表于 2022-9-24 11:59:57

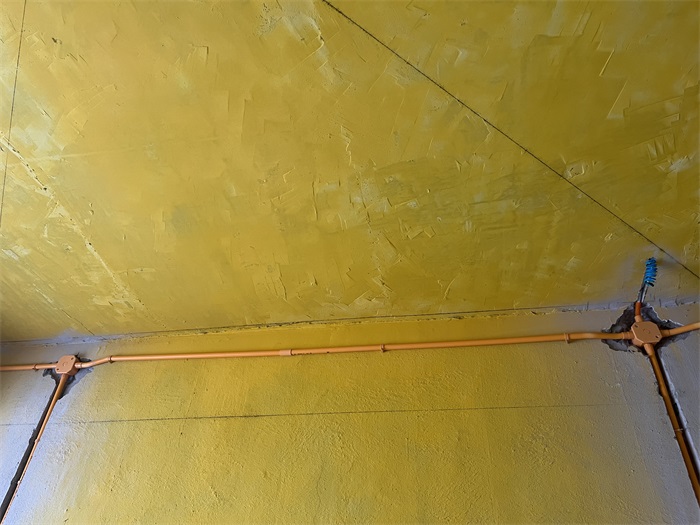

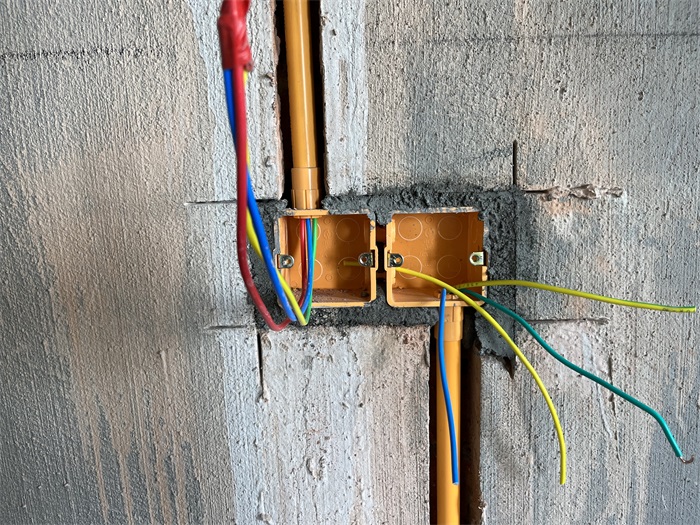

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2022-9-25 17:01:54

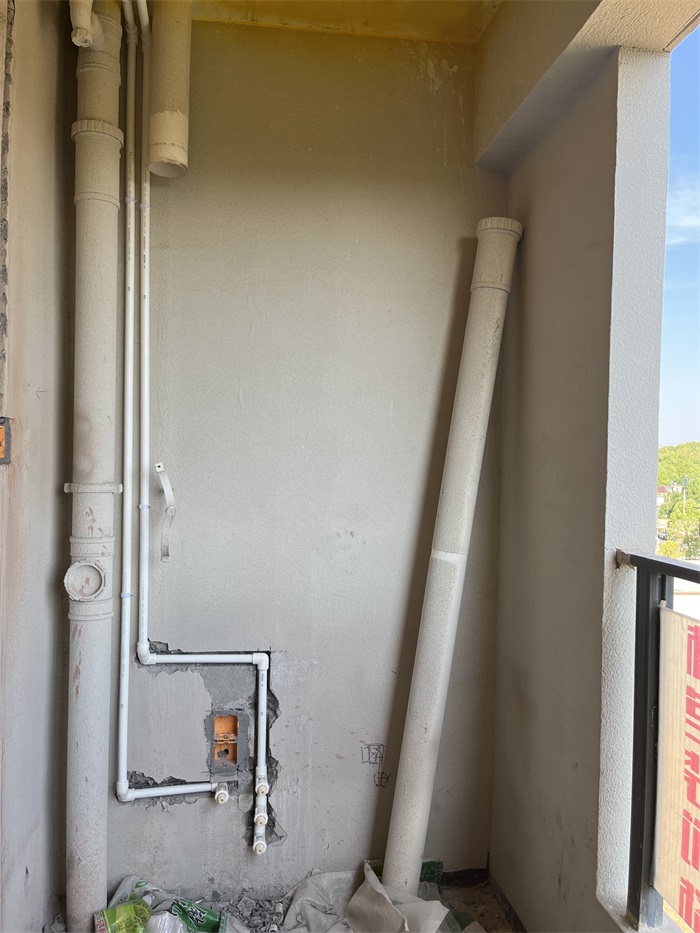

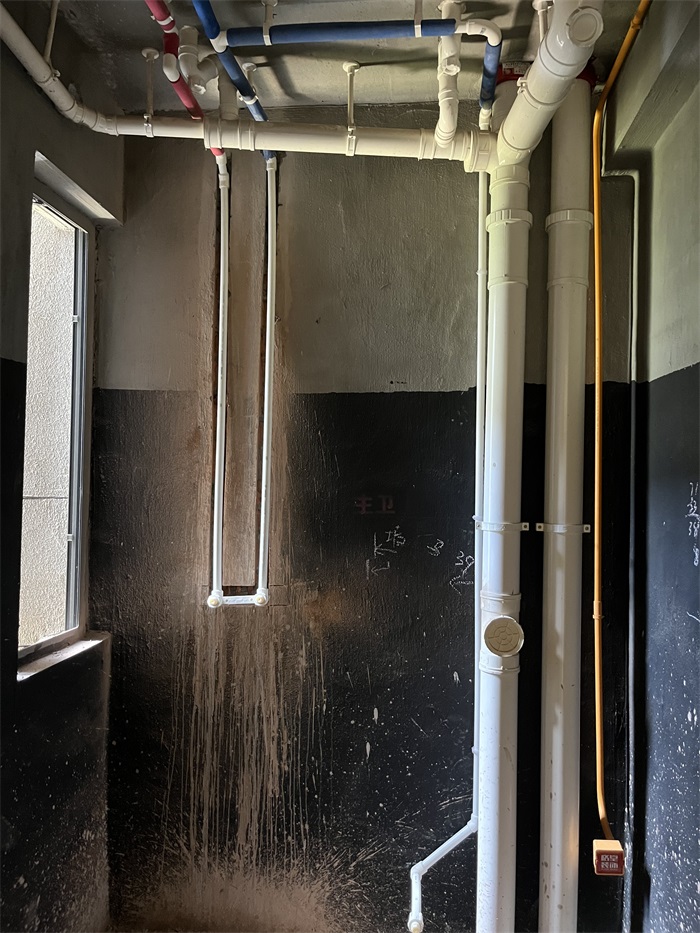

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。

发表于 2022-9-25 17:02:31

墙角禁止走管，距墙30公分以上

发表于 2022-9-25 17:03:24

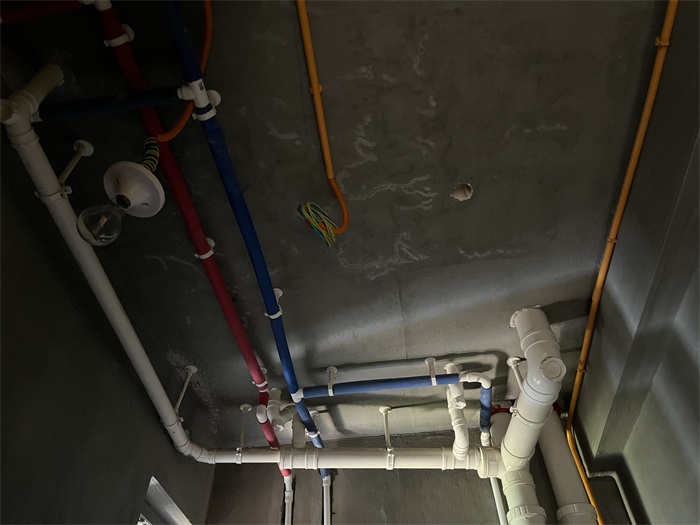

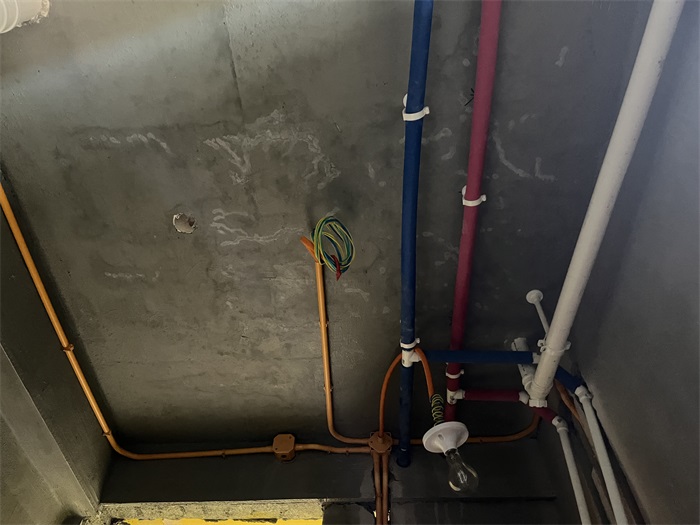

水管吊卡间距应小于80cm 转角处必须要有吊卡

发表于 2022-9-25 17:04:02

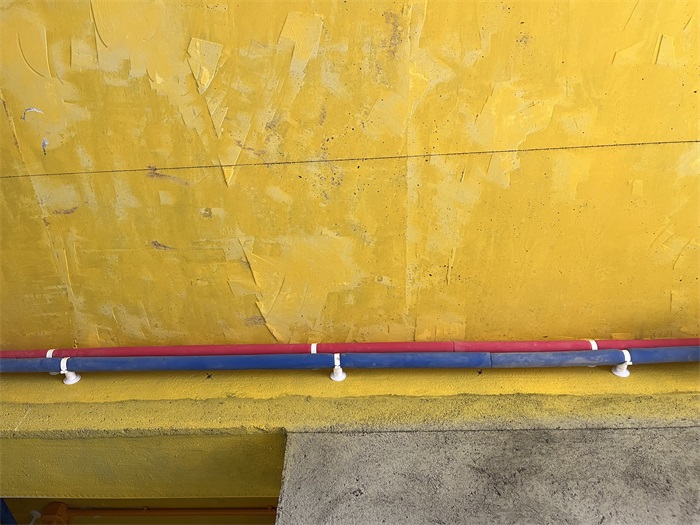

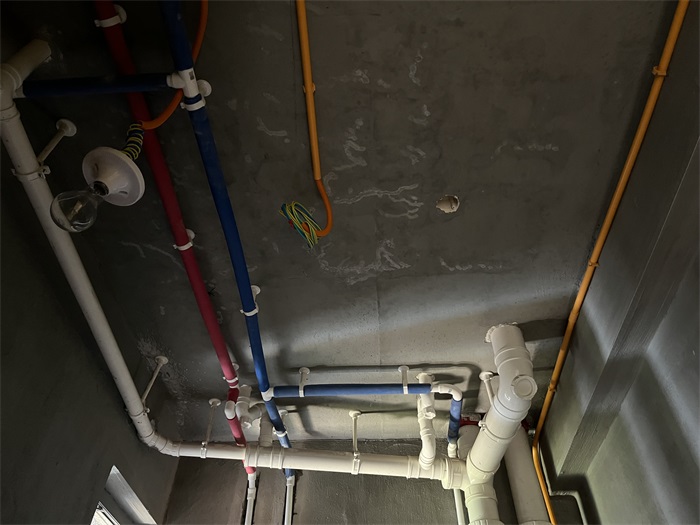

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-9-25 17:04:40

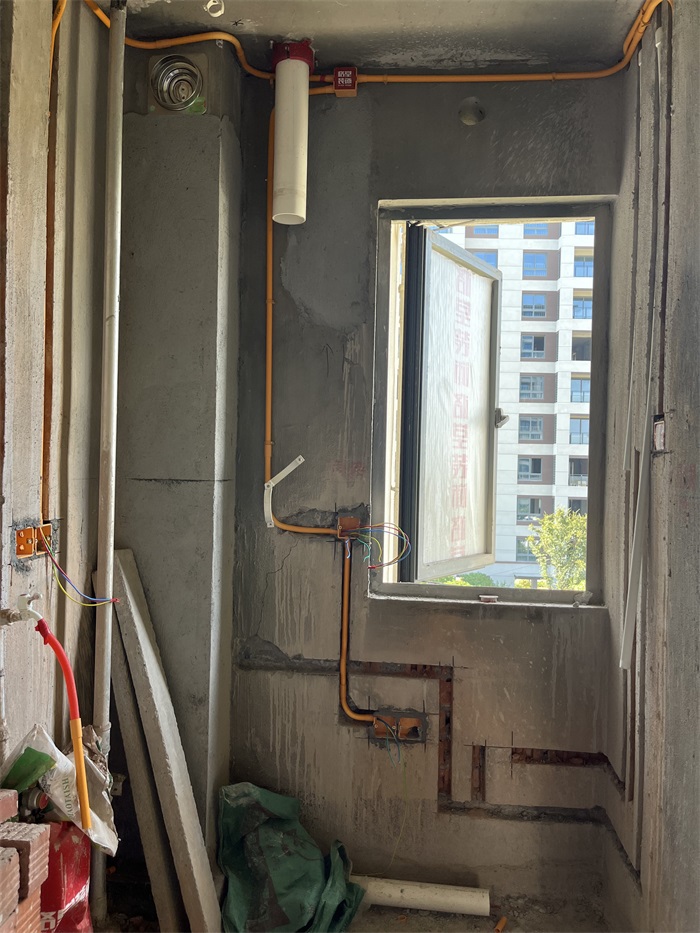

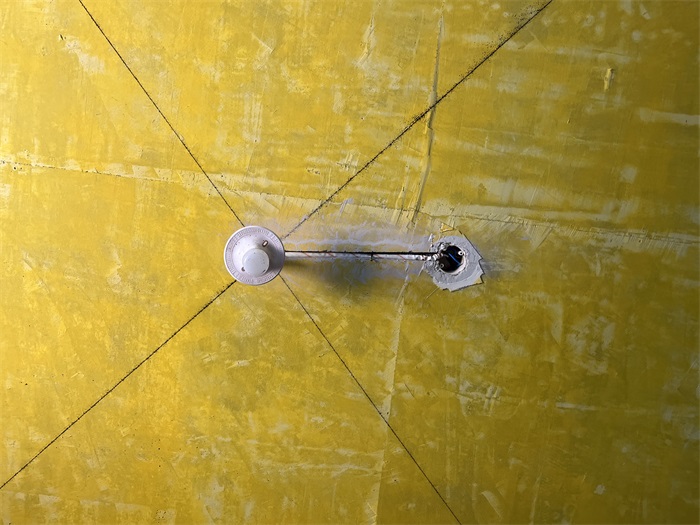

所以电线必须穿管，混泥土处不能开槽的套黄蜡管保护

发表于 2022-9-25 17:06:52

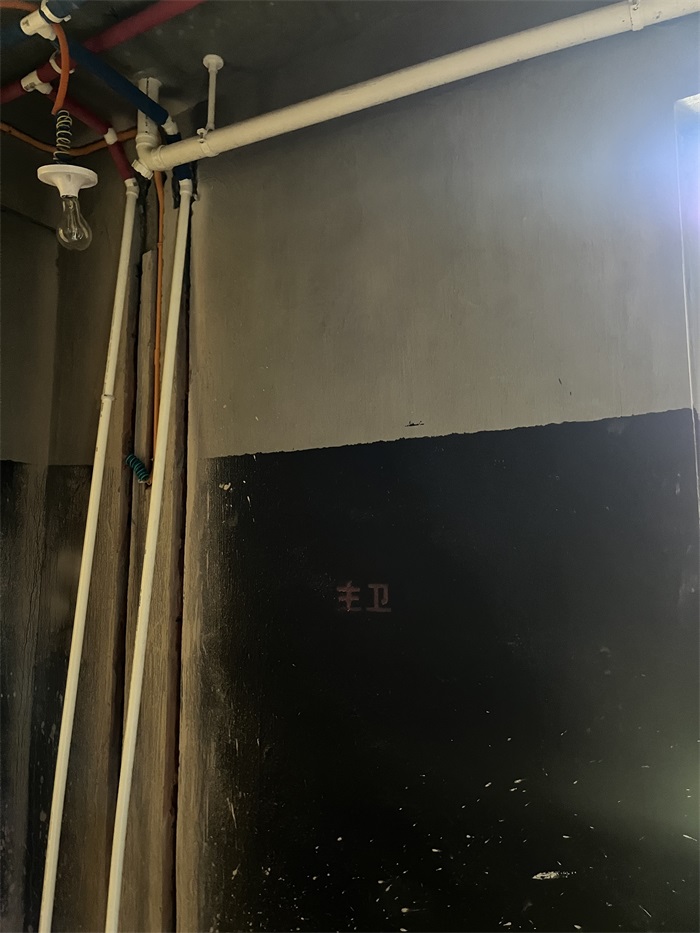

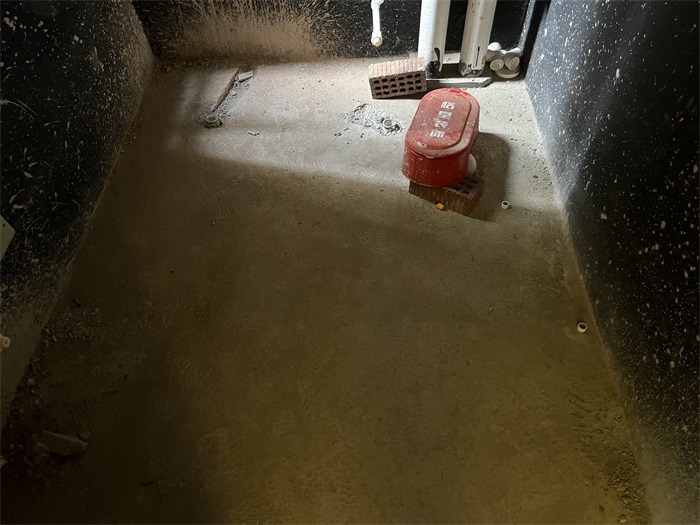

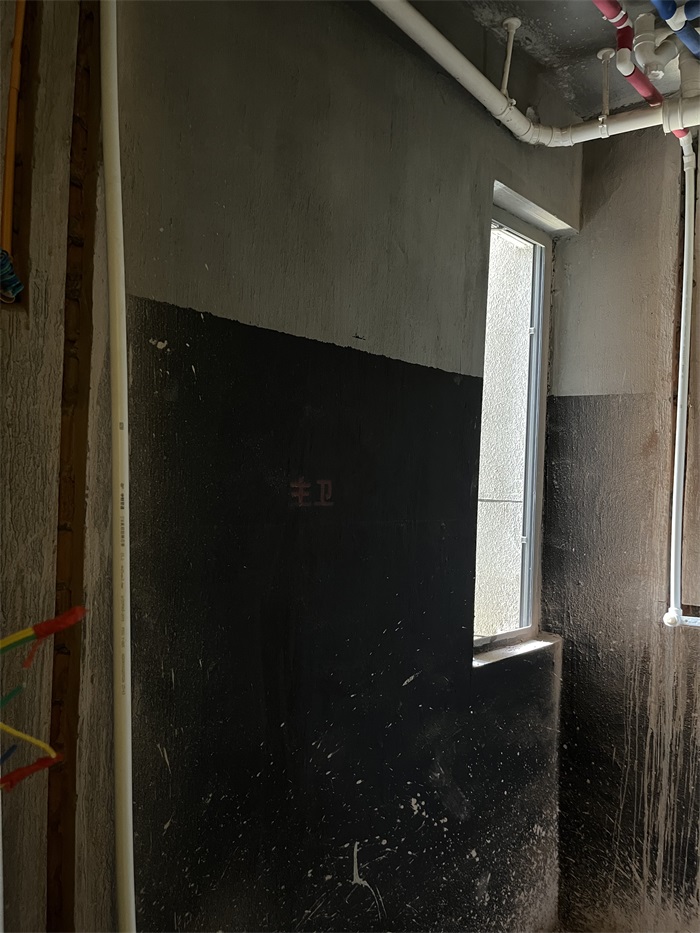

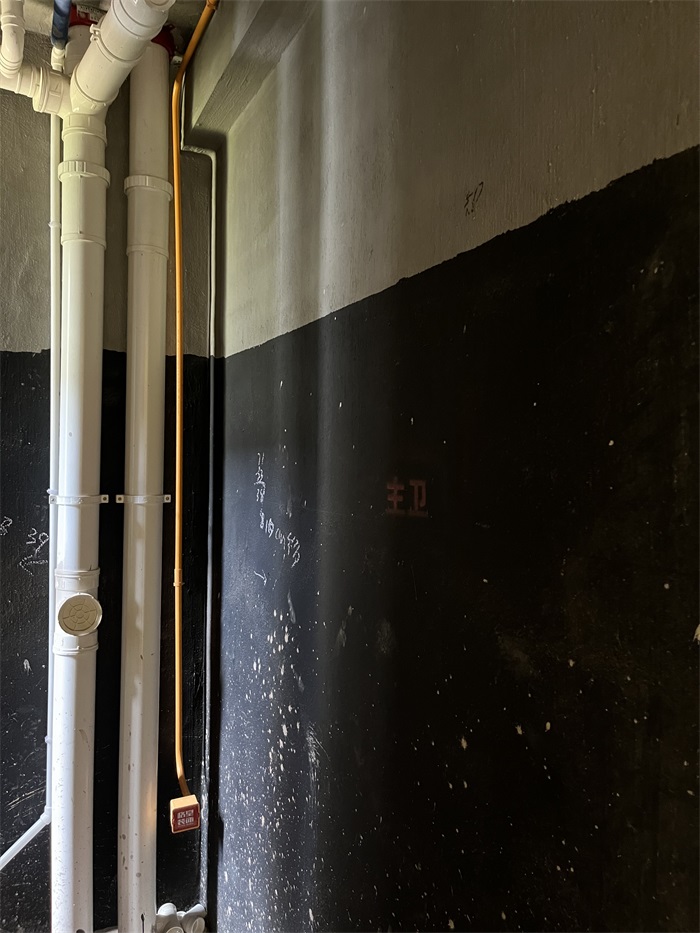

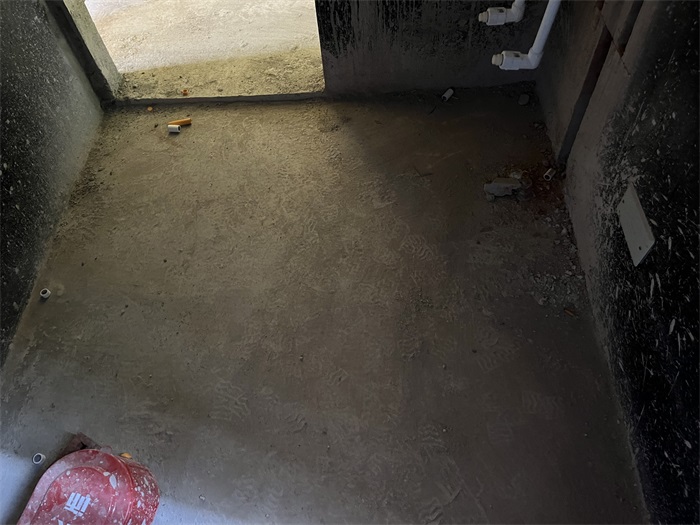

主卧卫生间水电安装阶段
