江南里1-2-10#93㎡现代——微.风

发表于 2022-9-13 12:14:44

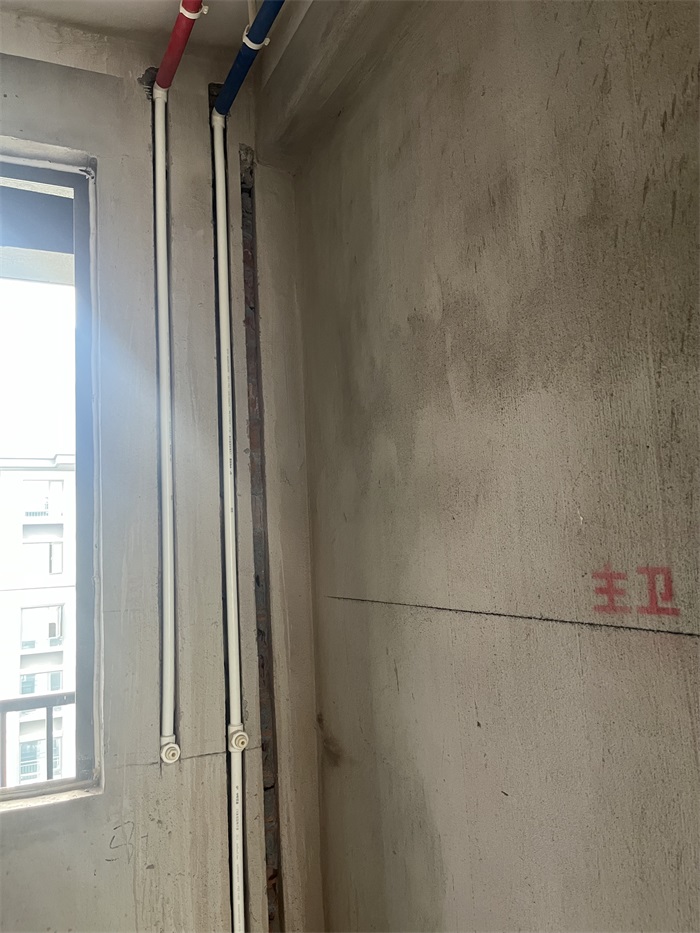

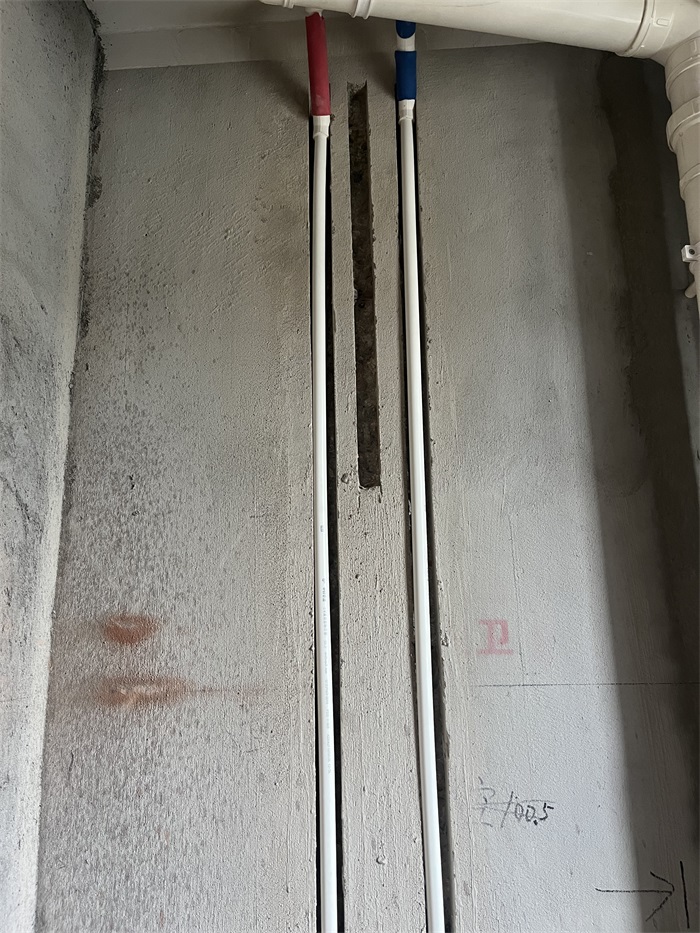

柜体内水管接头外接，能及时发现漏水。左热右冷

发表于 2022-9-13 12:18:19

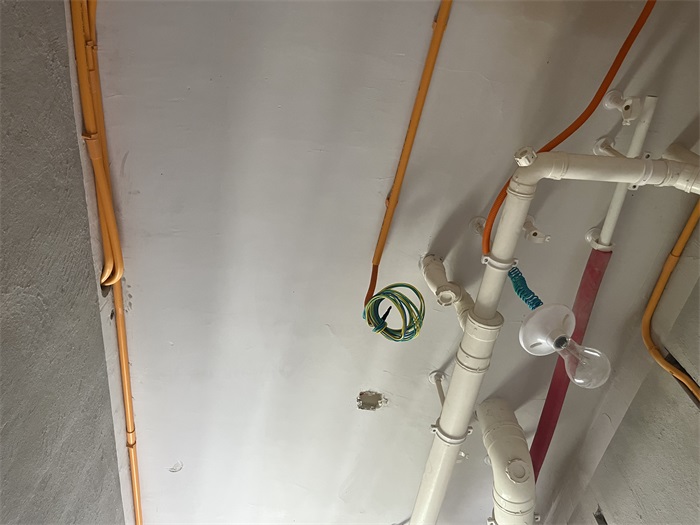

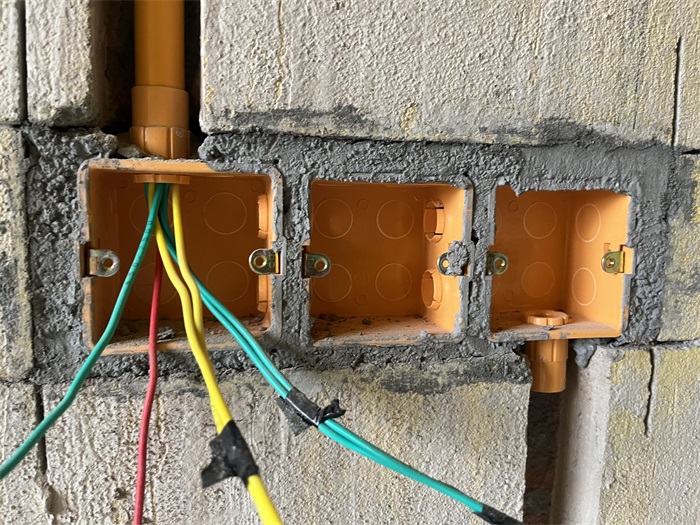

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根。

发表于 2022-9-13 12:23:13

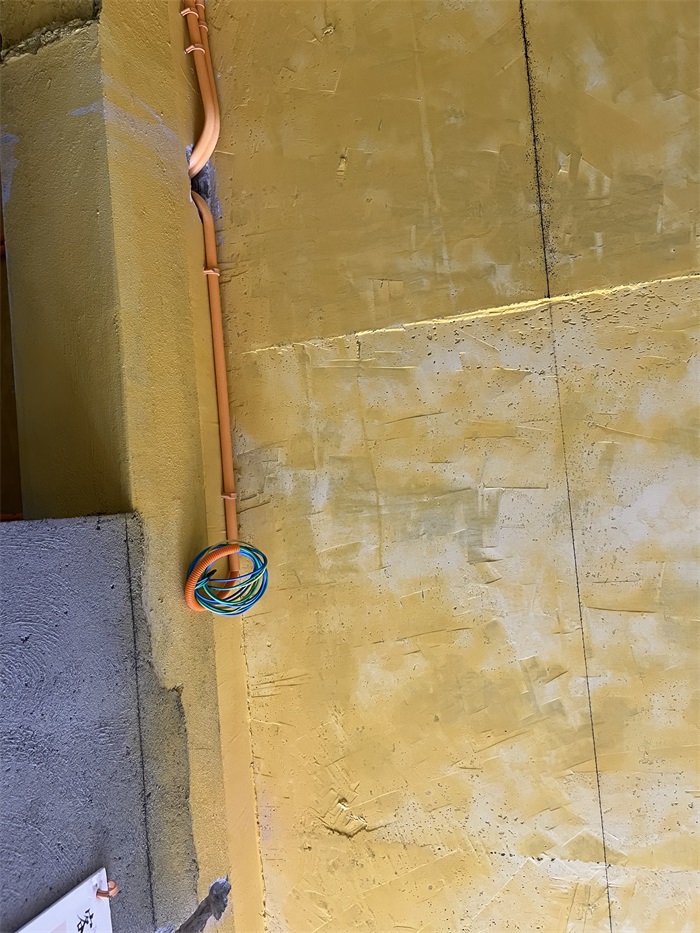

所以电线必须穿管，混泥土处不能开槽的套黄蜡管保护

发表于 2022-9-13 12:31:31

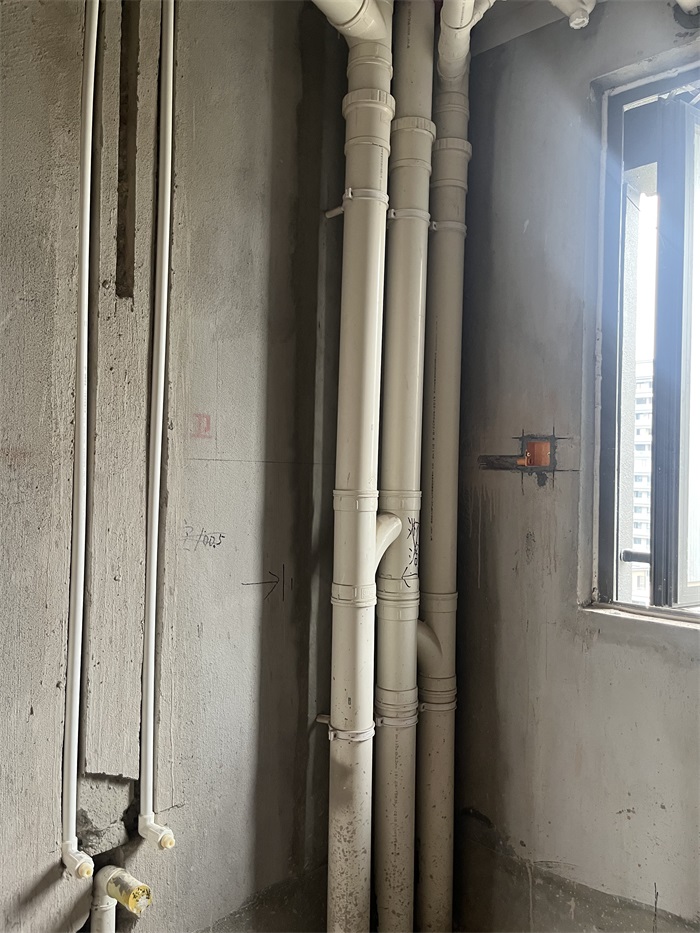

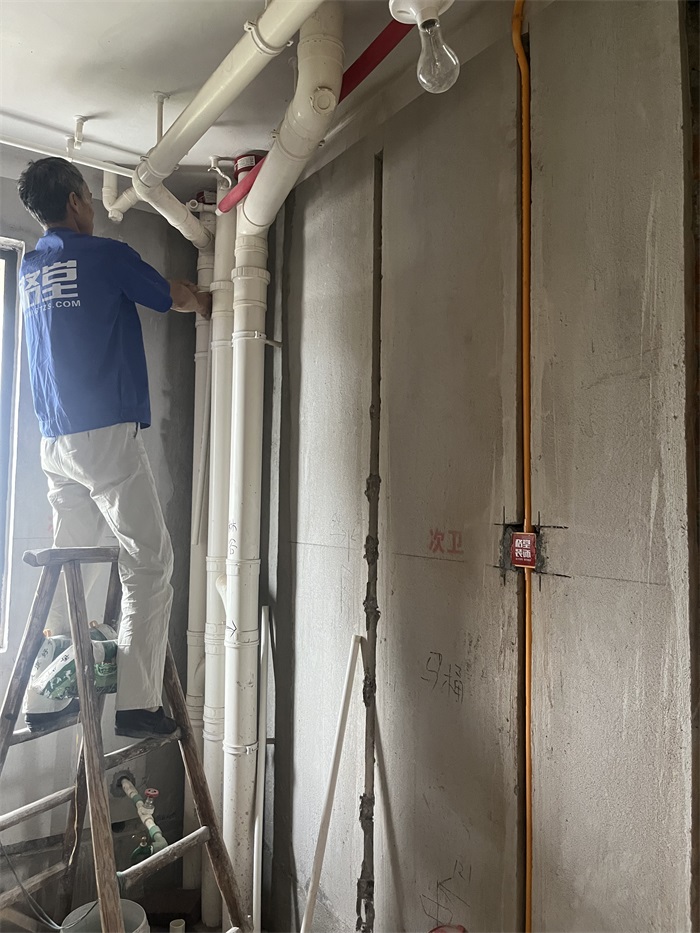

厨房卫生间管道下垂式安装

发表于 2022-9-13 12:32:21

波纹管是用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件

发表于 2022-9-14 16:12:25

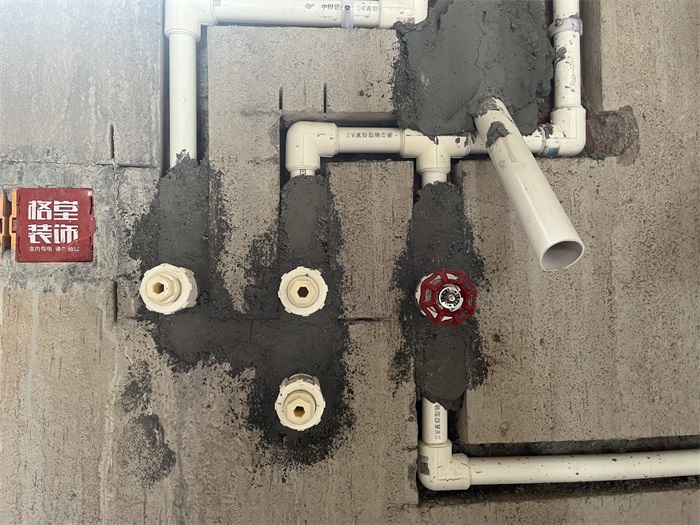

每户水管进水部位室内应加进水总阀。

发表于 2022-9-14 16:13:06

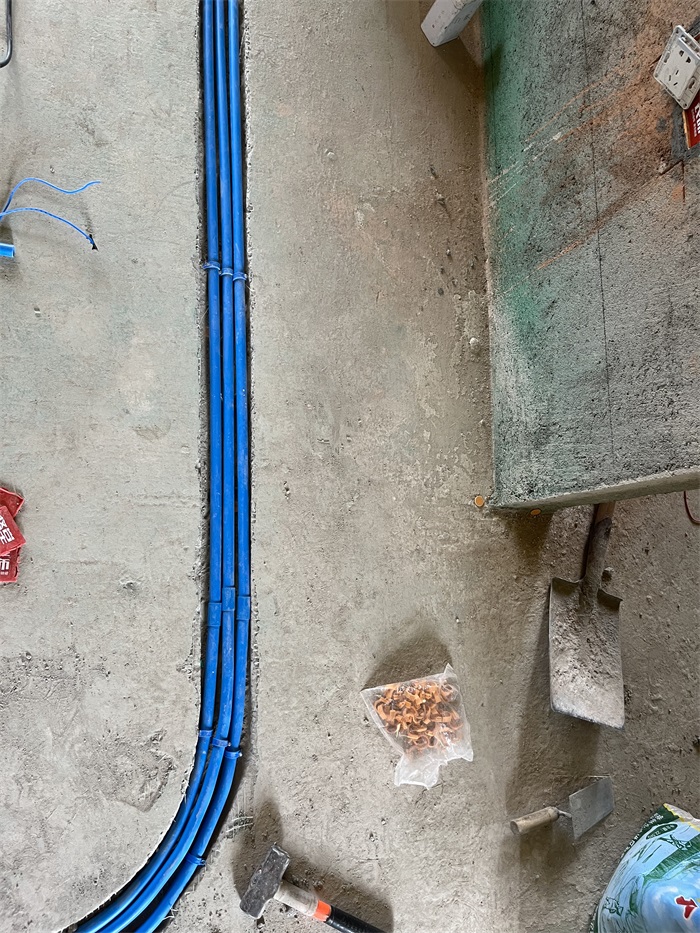

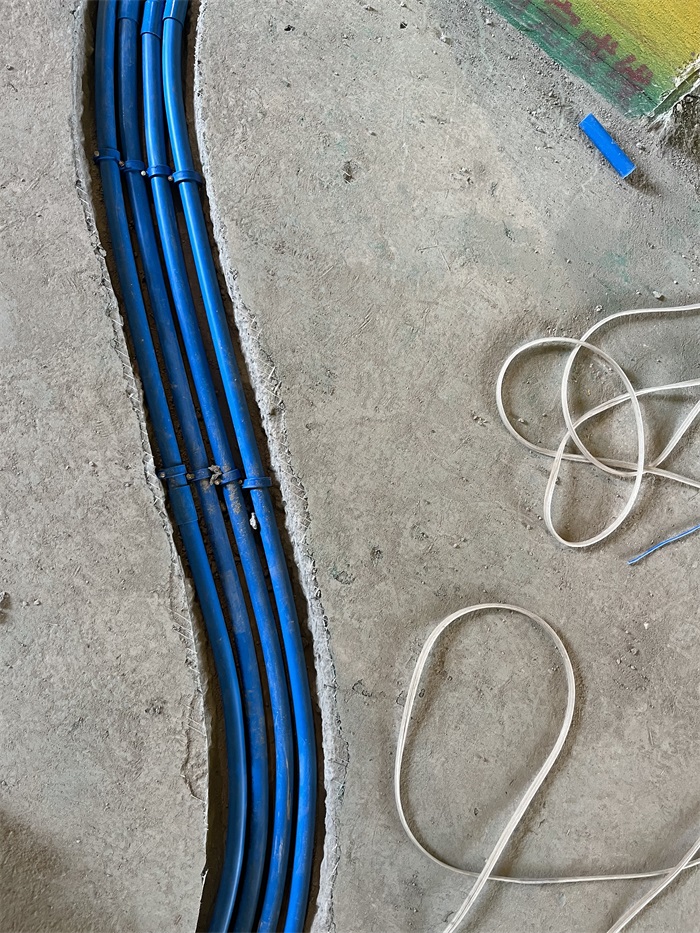

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2022-9-14 16:13:44

本帖最后由格堂小静于 2022-9-14 16:17 编辑

客餐厅水电阶段

发表于 2022-9-14 16:14:21

发表于 2022-9-14 16:15:22

本帖最后由格堂小静于 2022-9-14 16:18 编辑

厨房水电按装阶段
