常山百悦城2-3-1#214㎡现代——梦想家·诗意的生活

发表于 2022-10-29 14:09:59

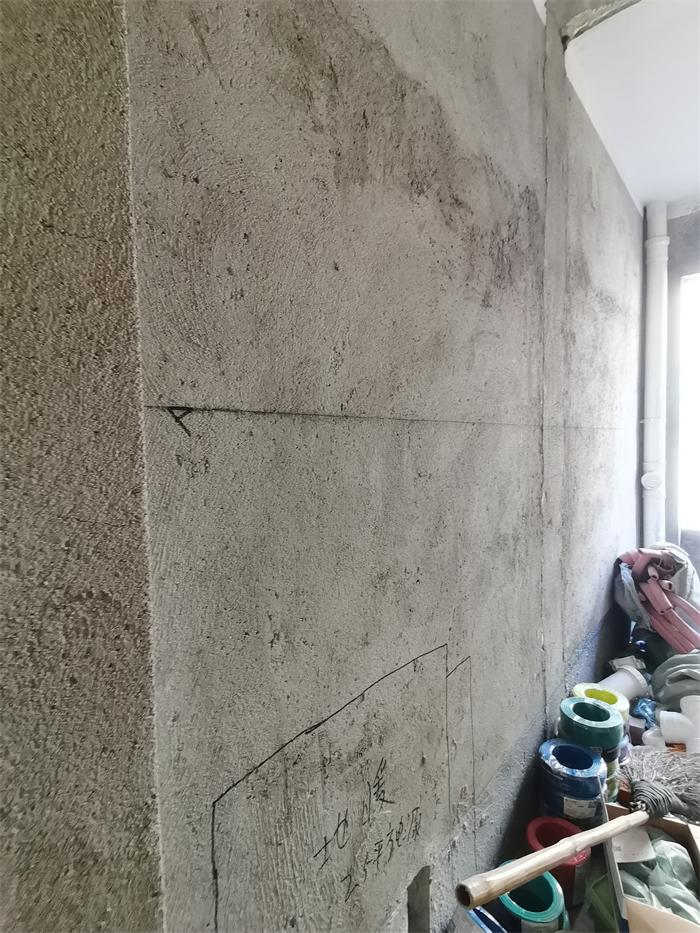

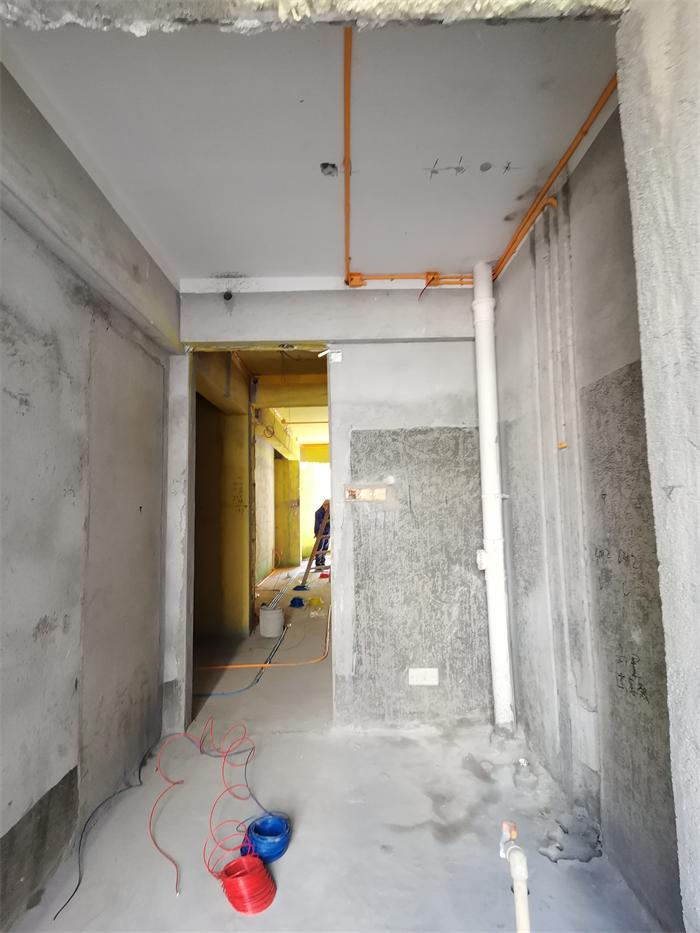

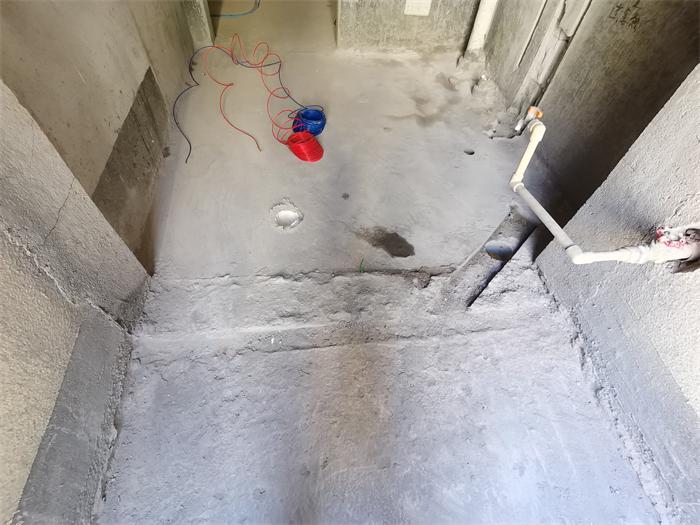

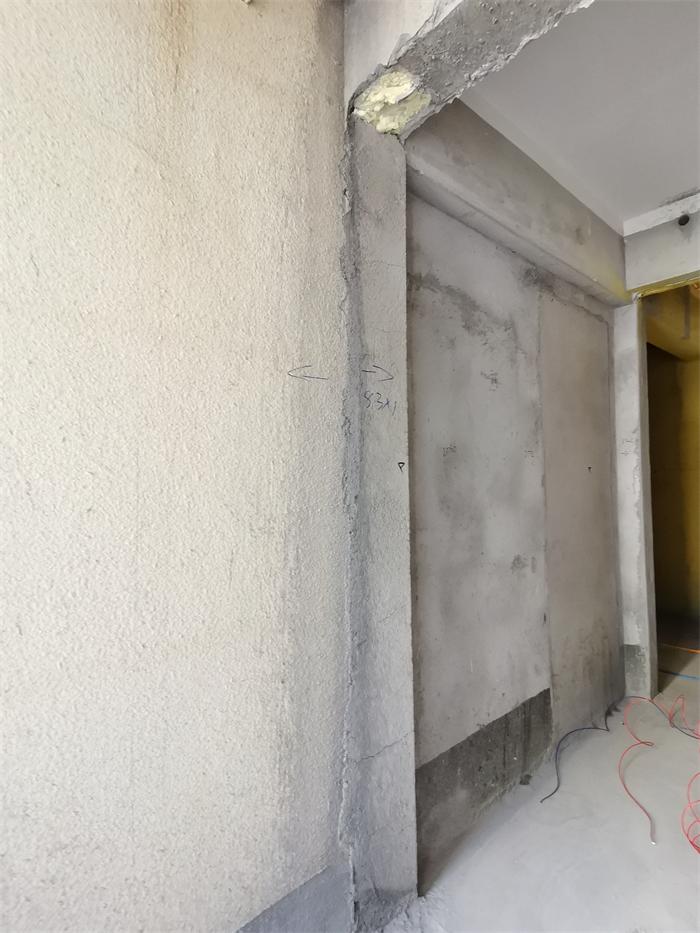

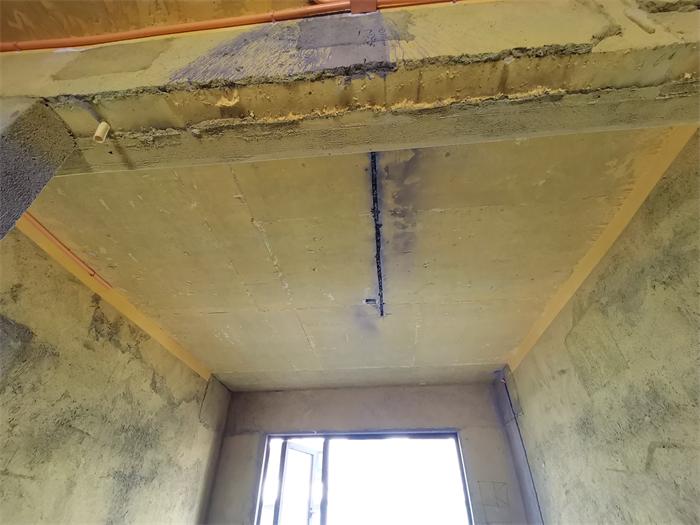

二楼主卫，对角

发表于 2022-10-29 14:12:35

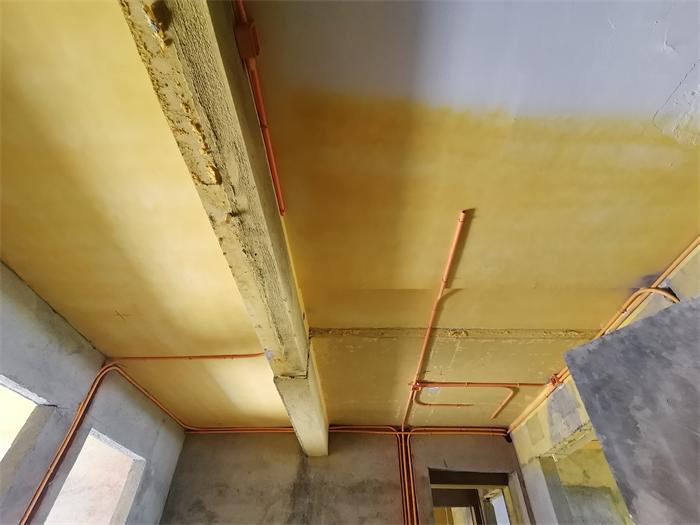

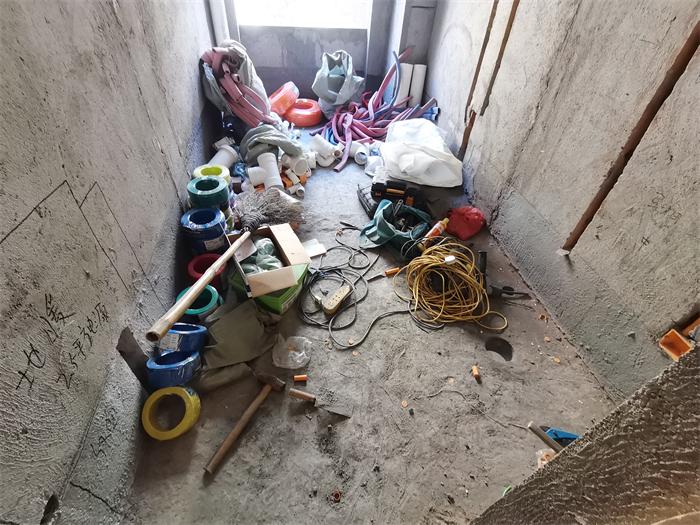

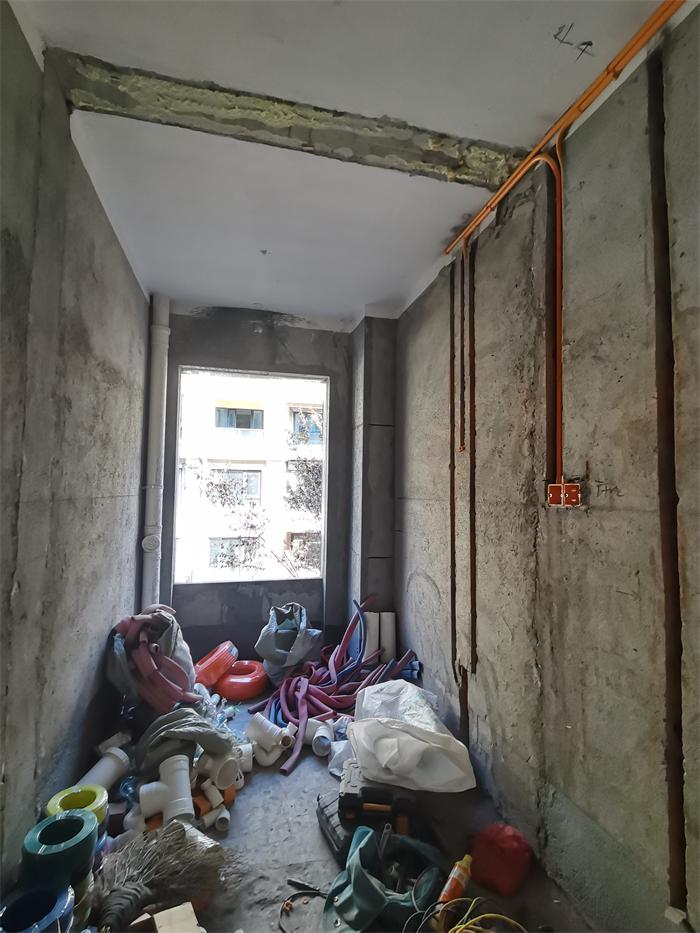

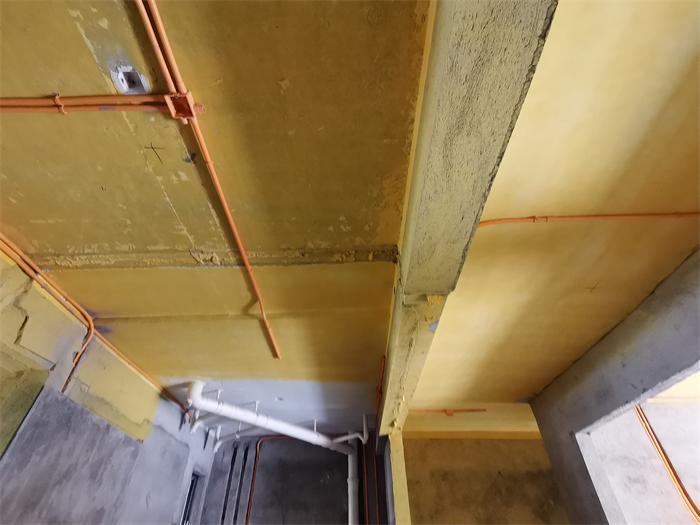

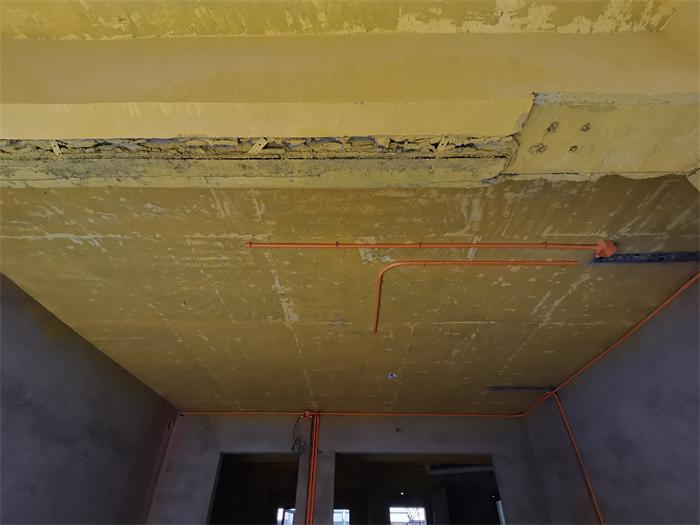

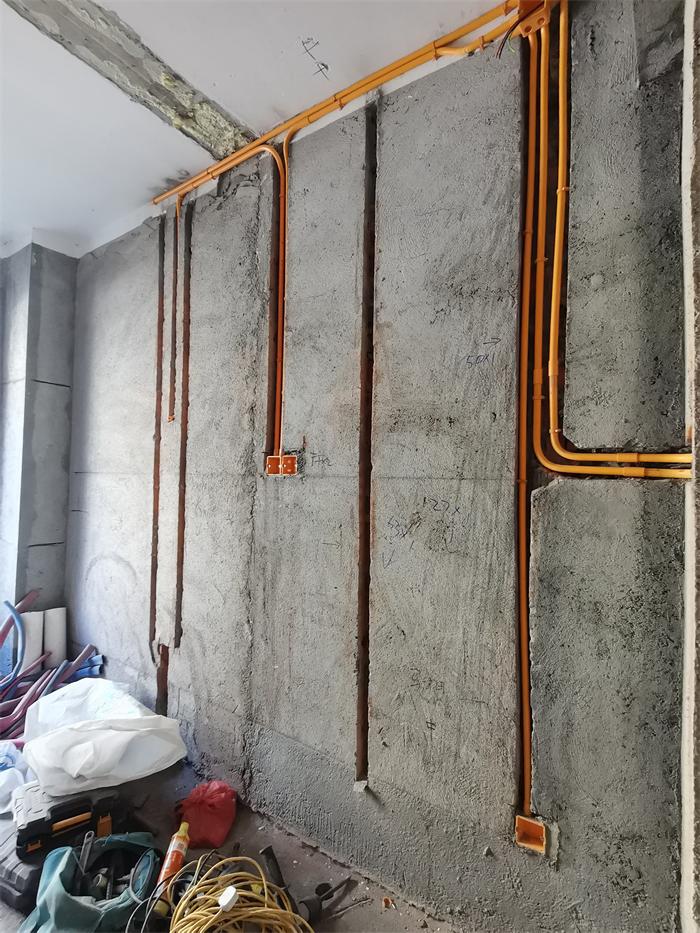

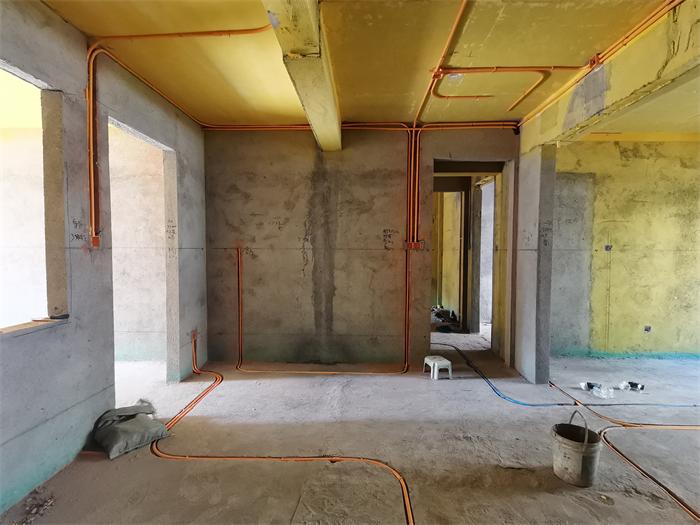

二楼过道处，水电工艺施工，暗盒预埋，线管布置施工完成，还未穿线。

发表于 2022-10-29 14:13:24

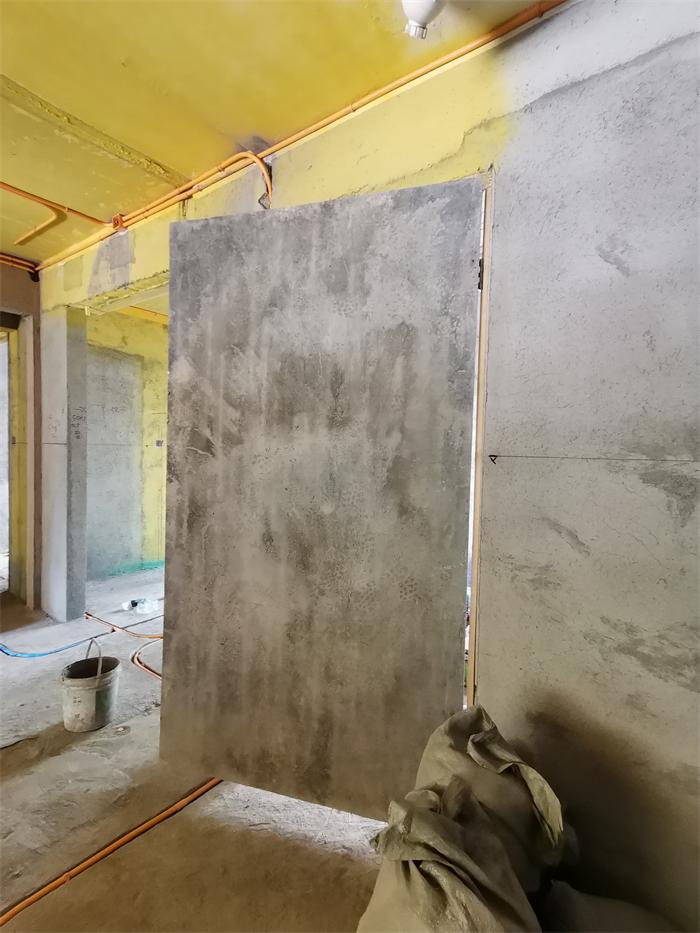

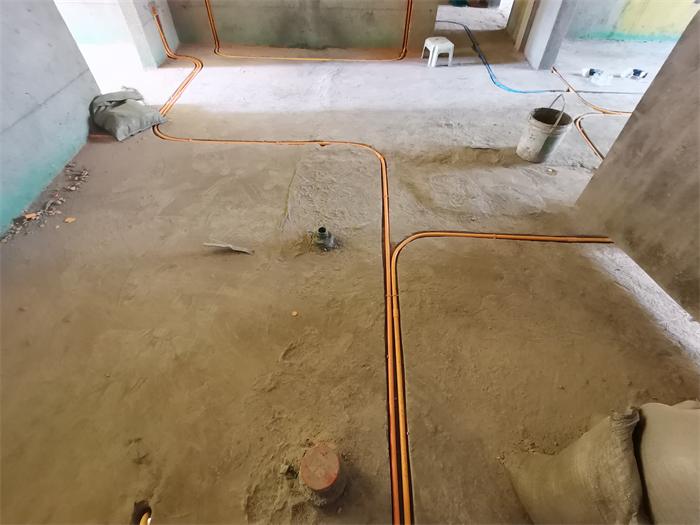

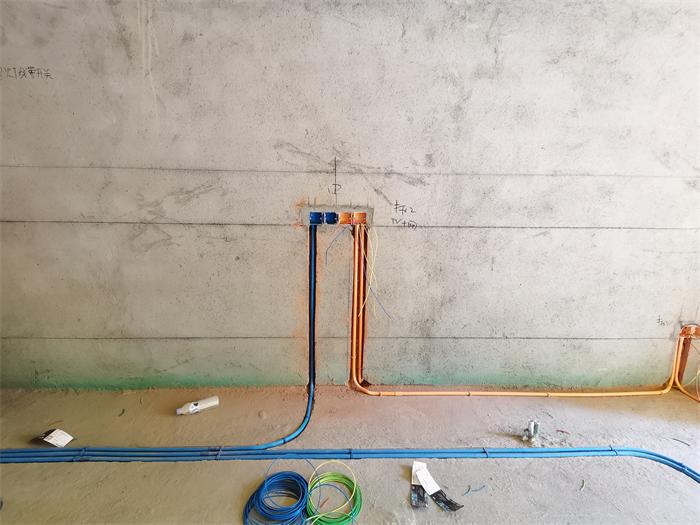

二楼过道处，对角。蓝色线管表示弱电，橙色线管表示强电

发表于 2022-10-29 14:14:50

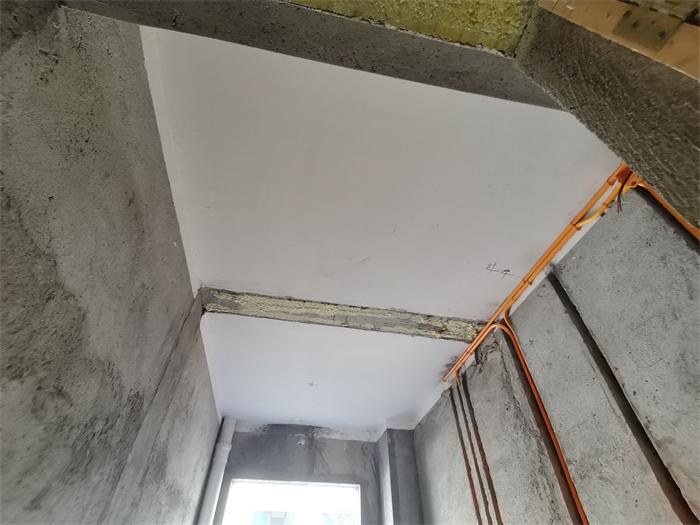

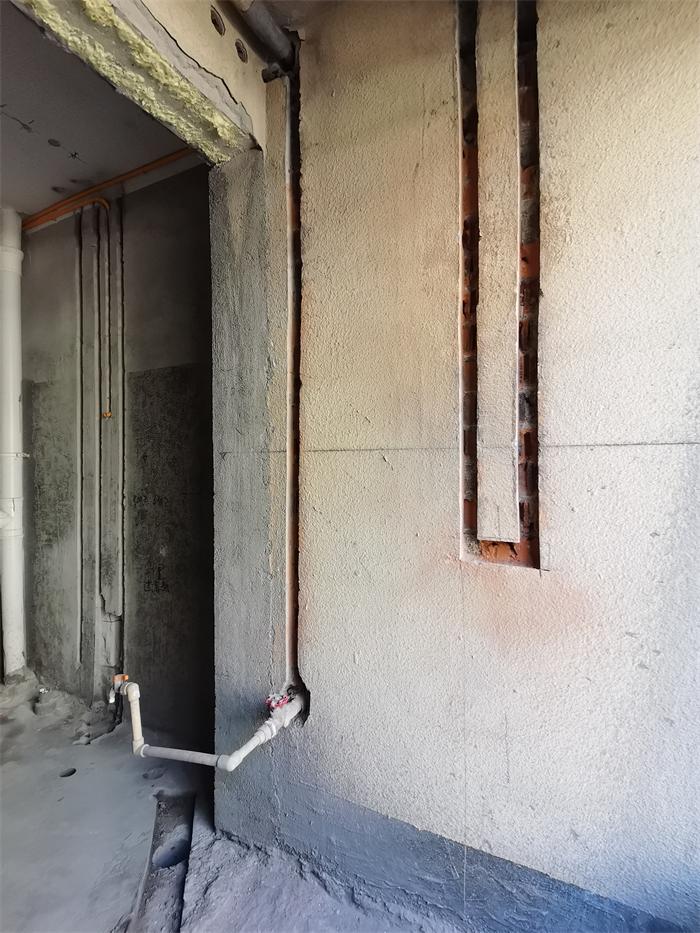

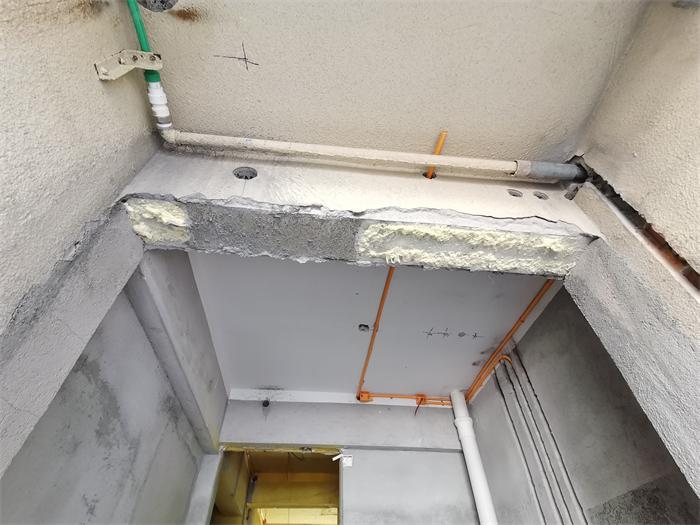

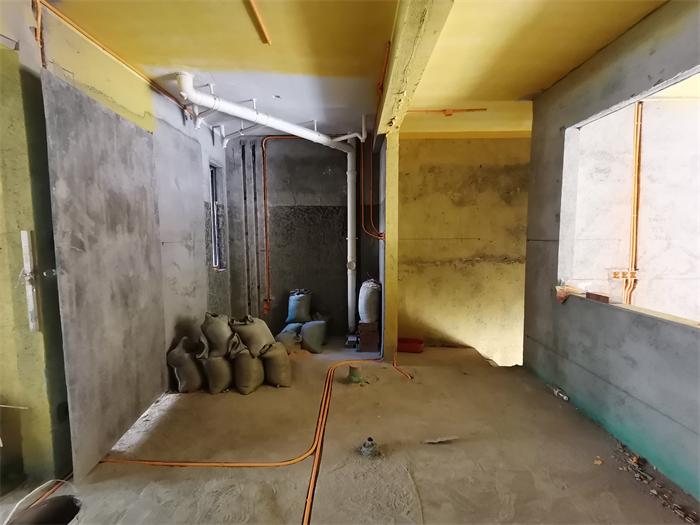

二楼外卫，线管布置已完成，等穿线施工

发表于 2022-10-29 14:16:33

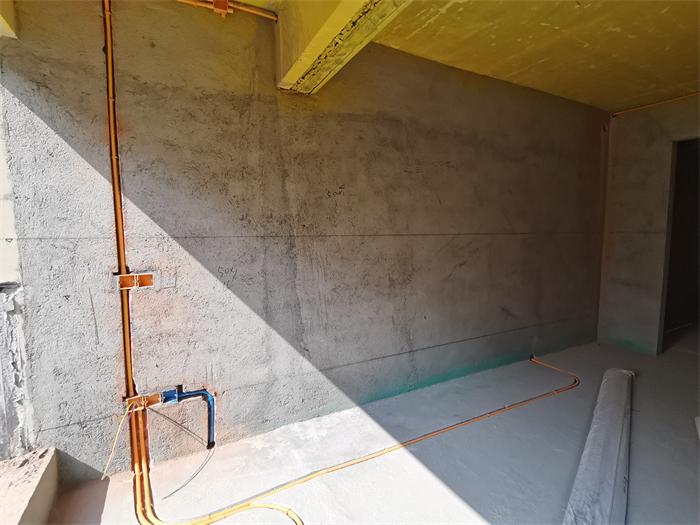

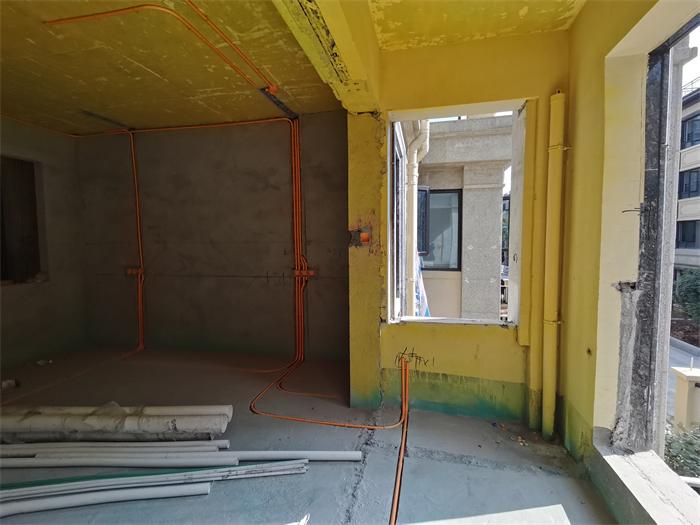

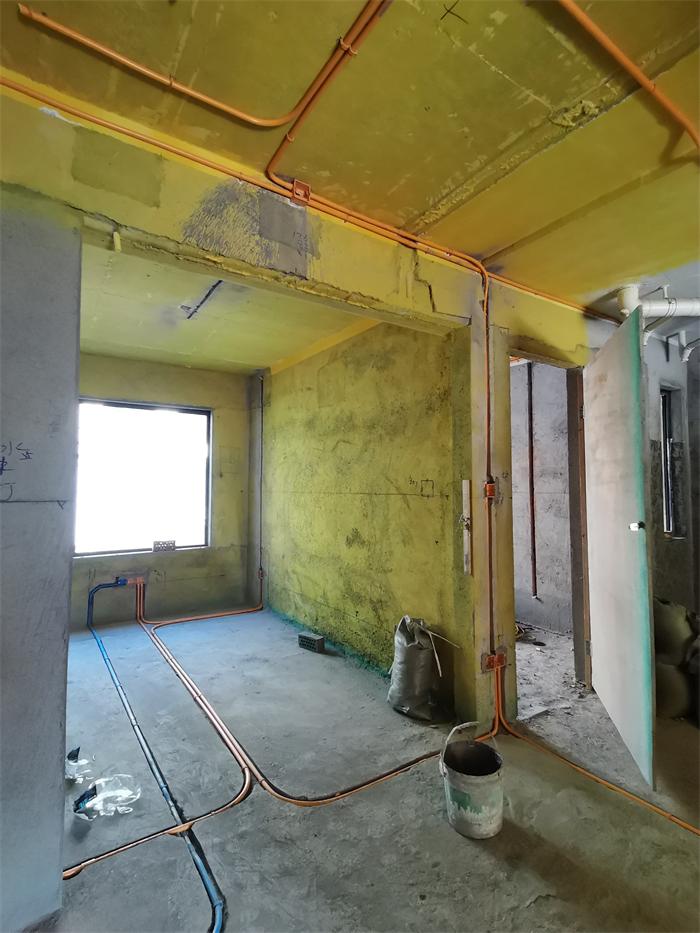

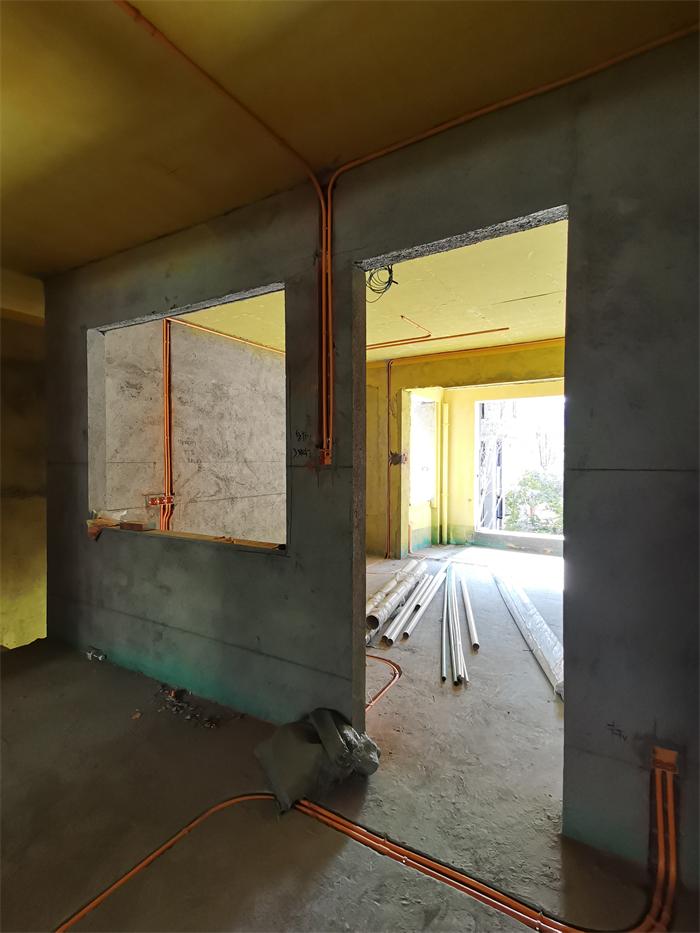

二楼书房，线管布置已完成，还未穿线。强弱电间距30公分以上

发表于 2022-10-29 15:25:58

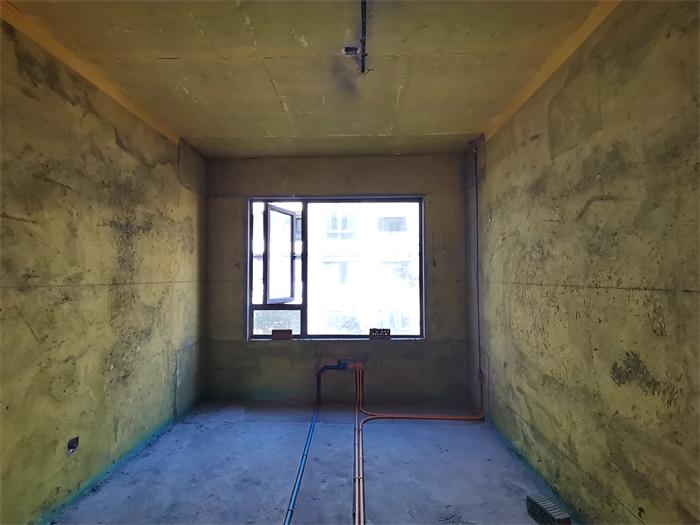

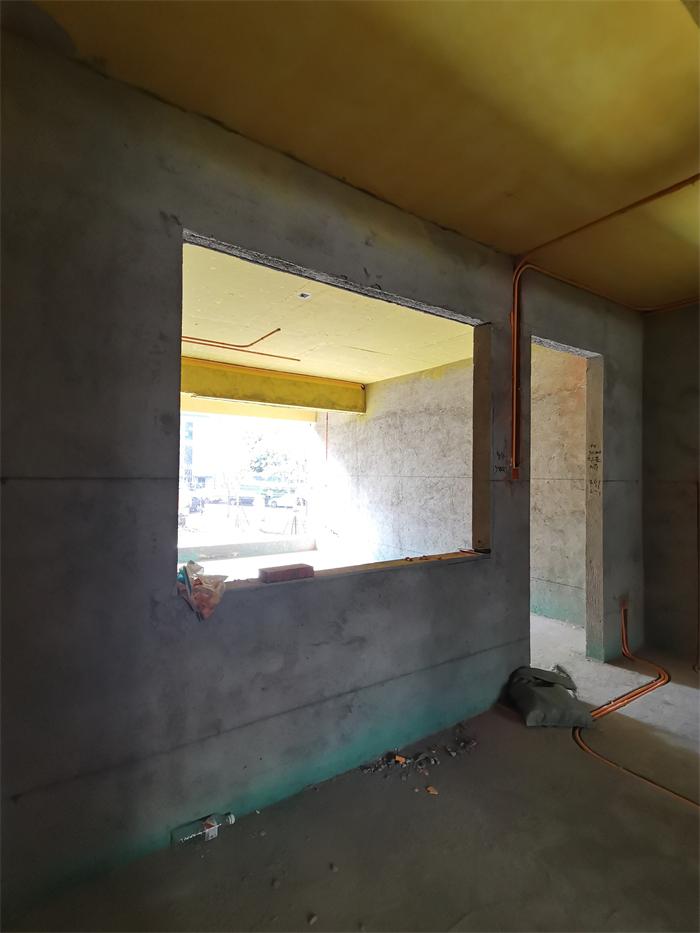

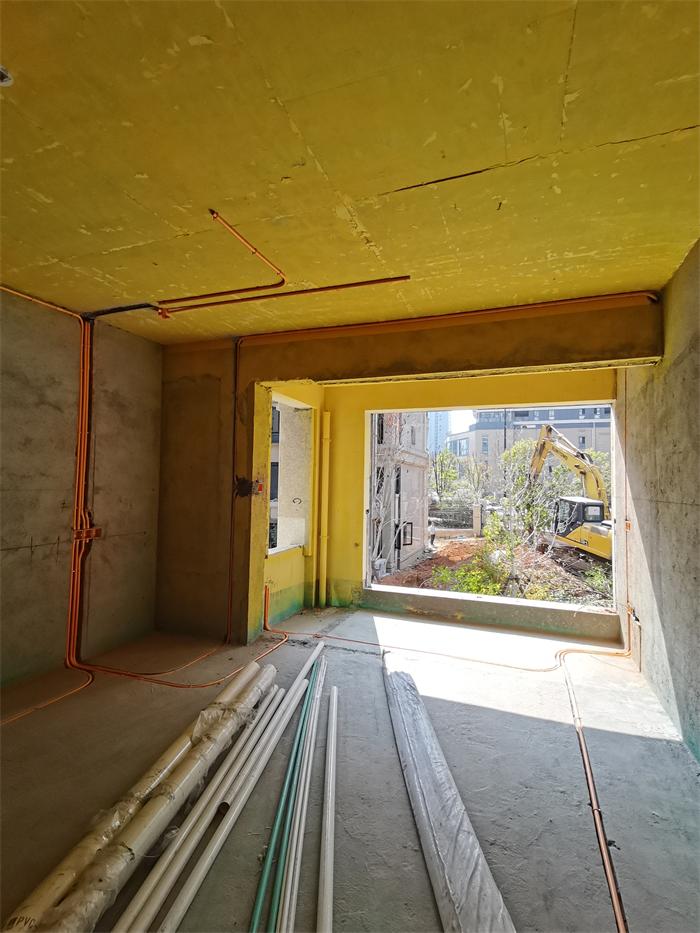

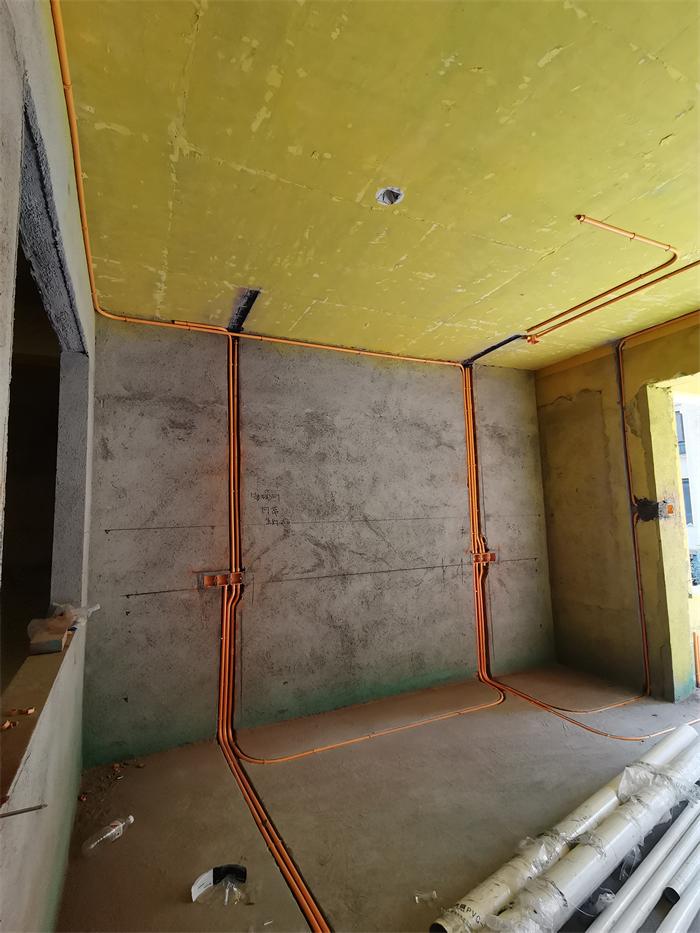

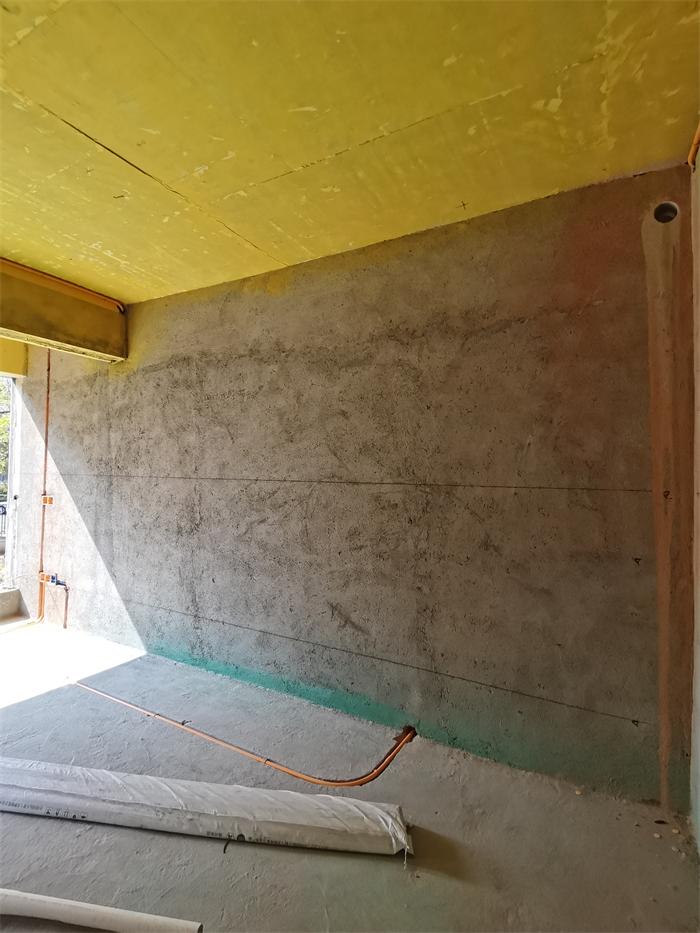

二楼南次卧，水电工艺施工，暗盒预埋，线管布置施工，还未穿线

发表于 2022-10-29 15:27:14

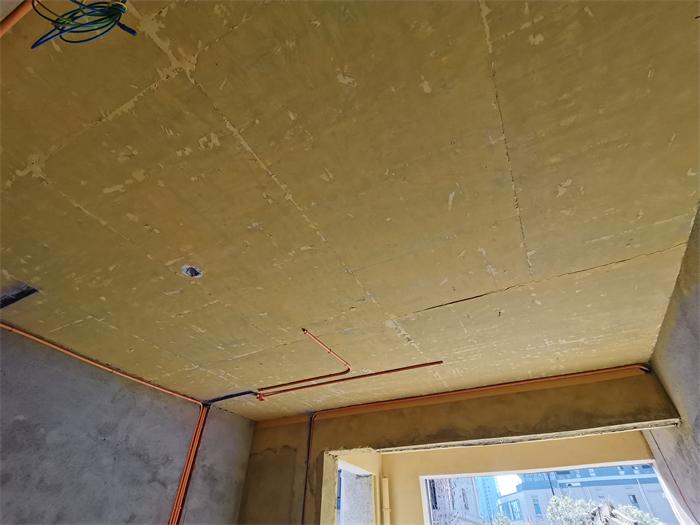

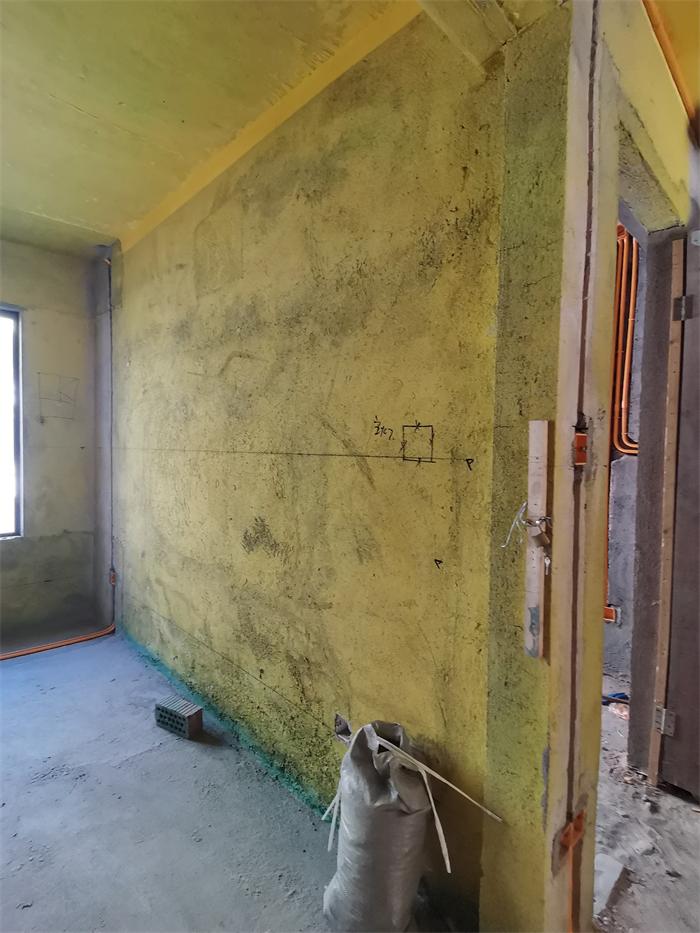

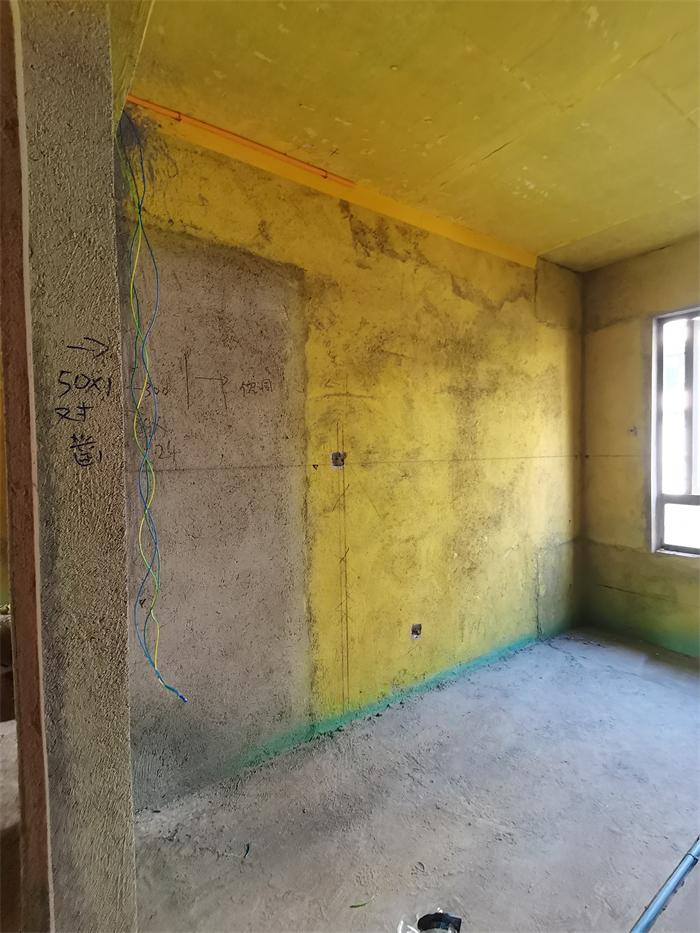

二楼南次卧，对角

发表于 2022-10-29 15:28:36

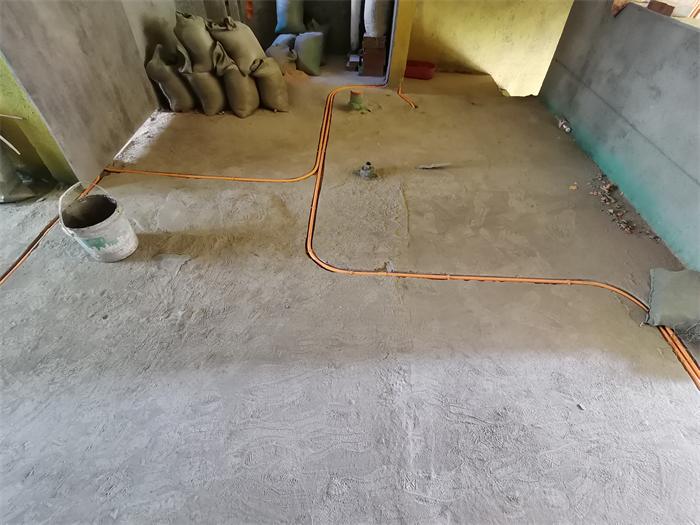

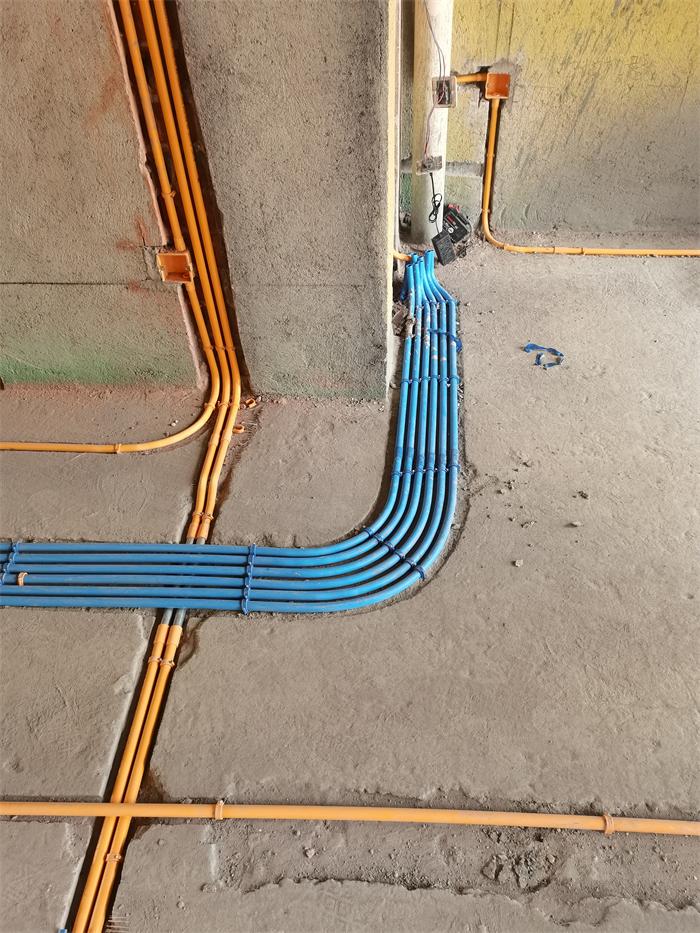

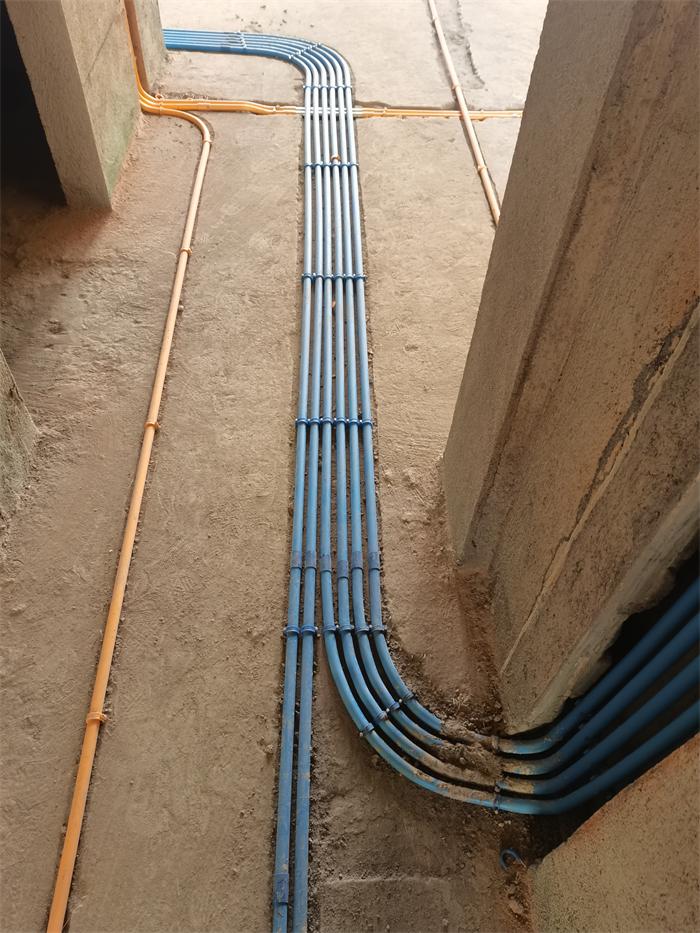

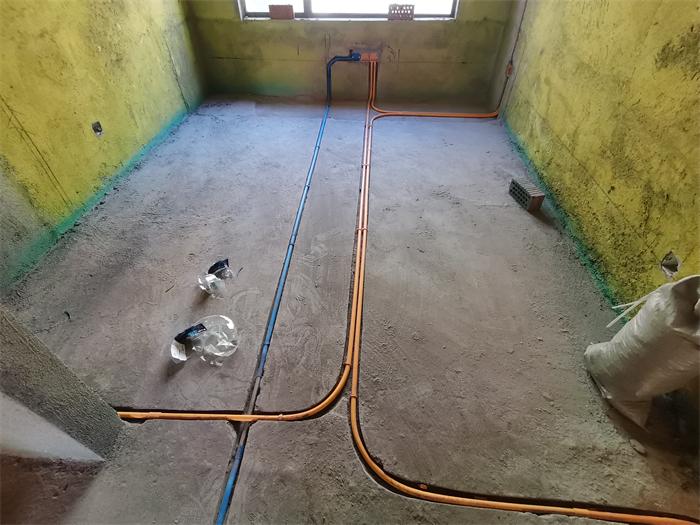

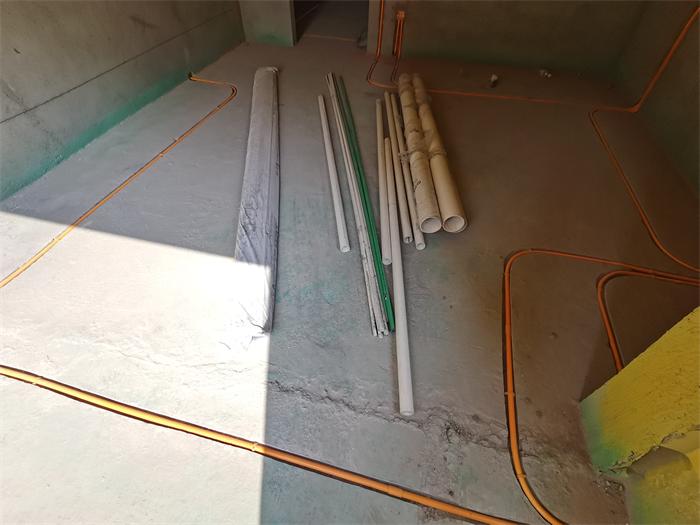

地面线管并排2根以上管卡平钉，间隙均匀

发表于 2022-10-29 15:29:21

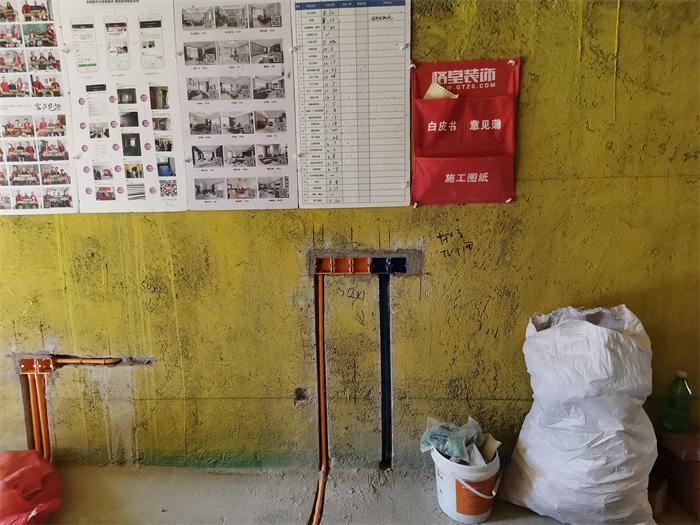

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2022-10-29 15:30:04

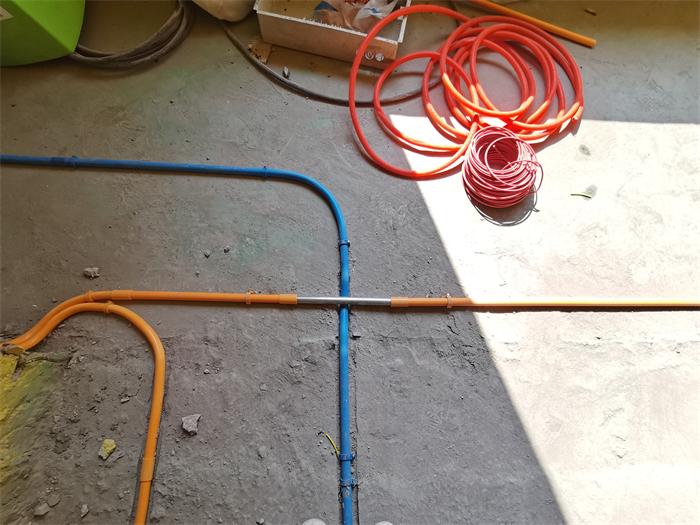

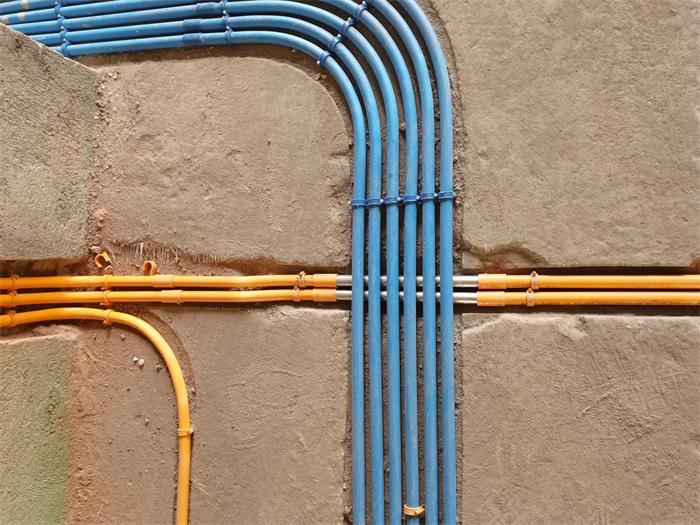

强弱电交接处用金属镀锌管套管，防止信号干扰
