江湾半岛37-3-7#95现代中式——【江南·烟雨】

发表于 2022-8-25 10:13:58

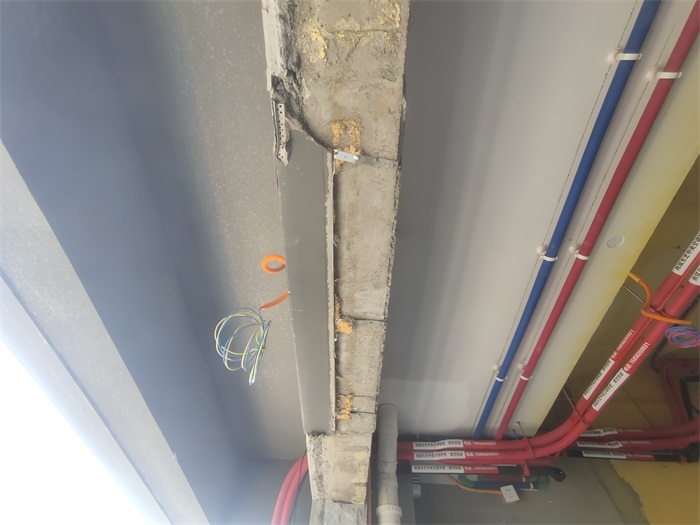

厨房水电布线图

发表于 2022-8-25 10:14:38

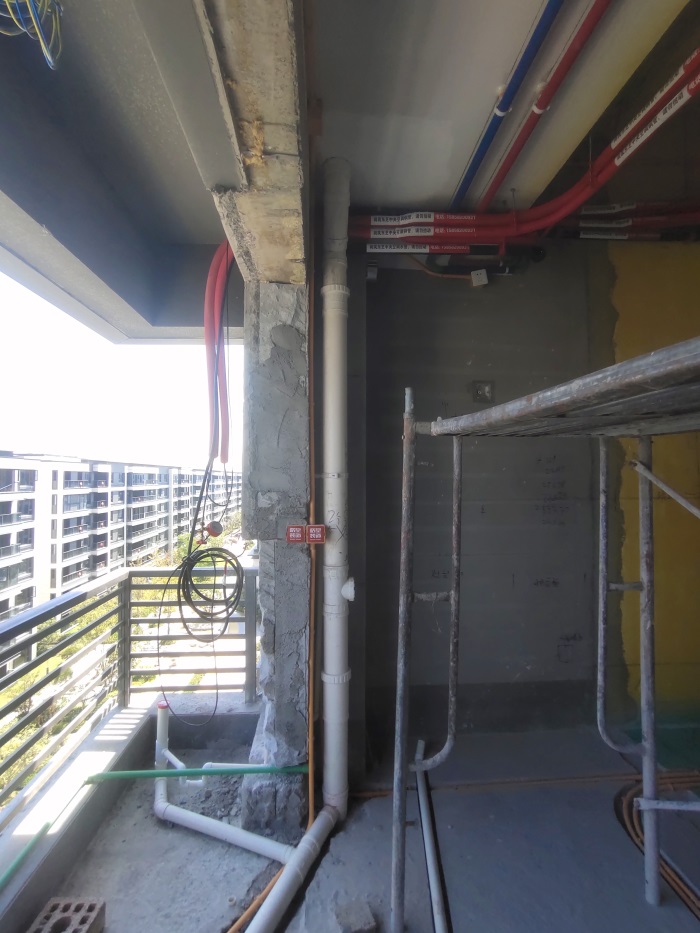

厨房对角

发表于 2022-8-25 10:15:24

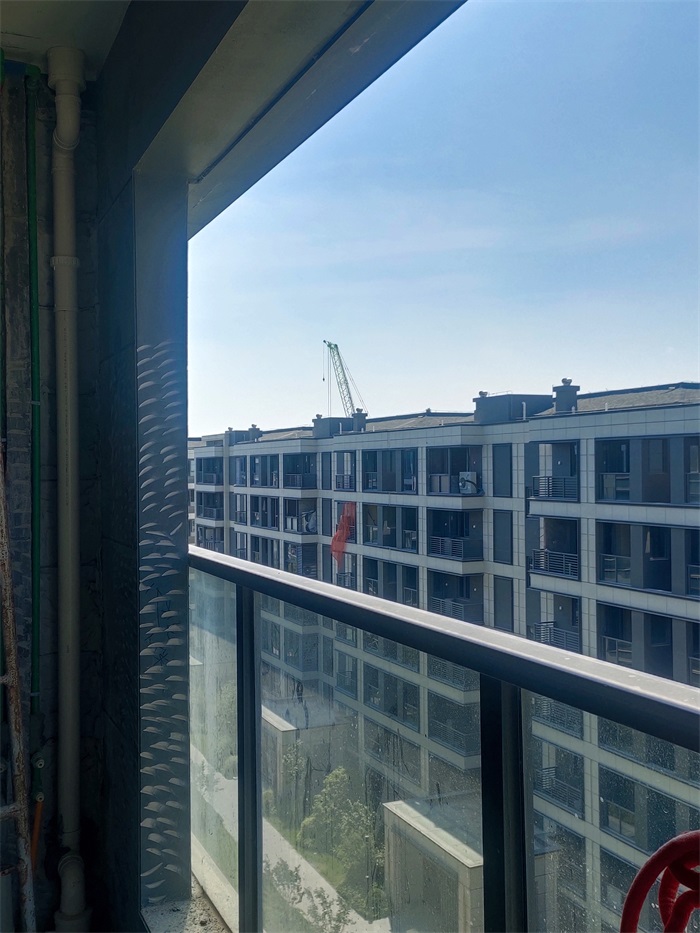

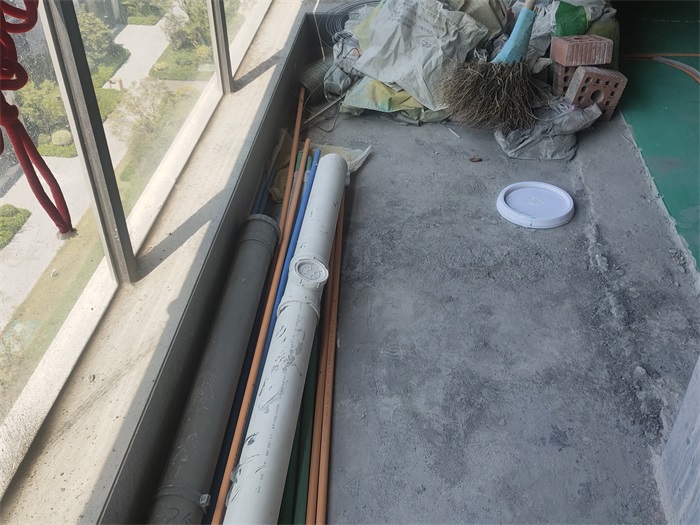

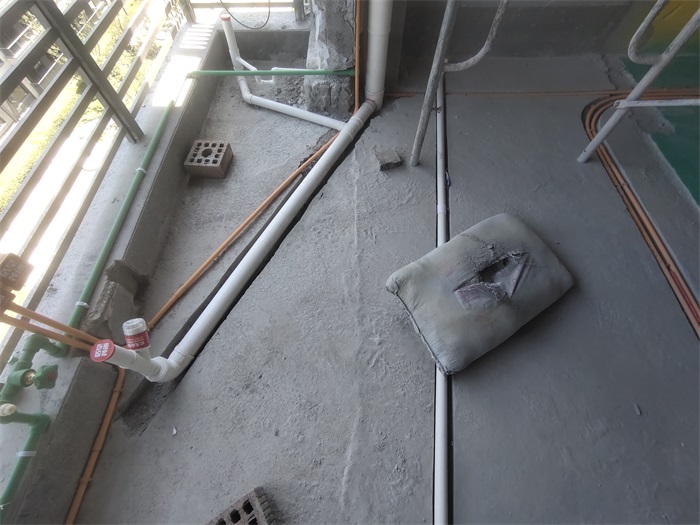

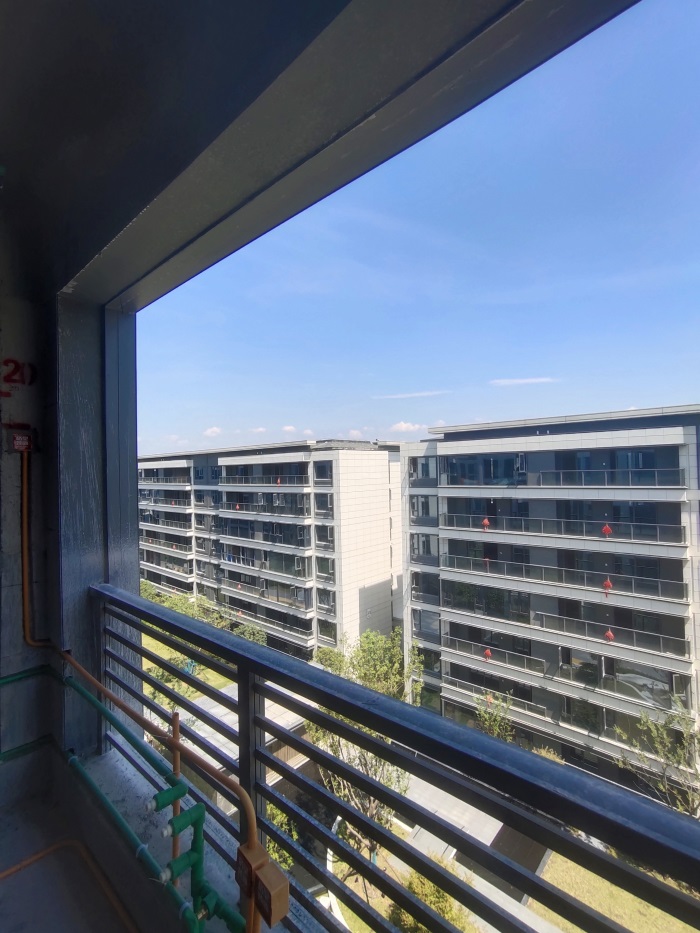

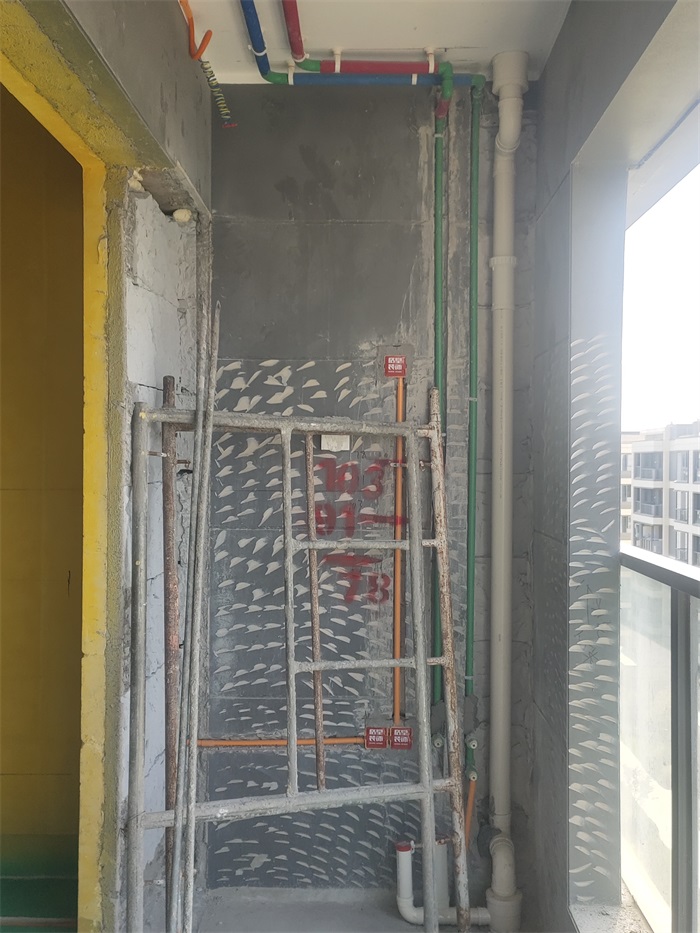

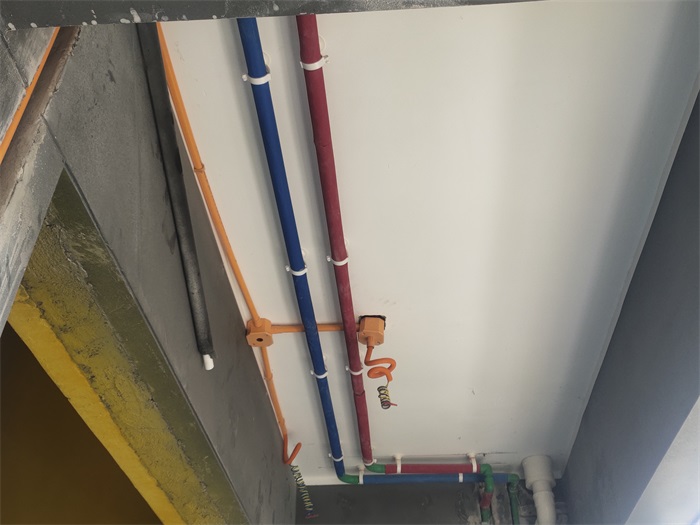

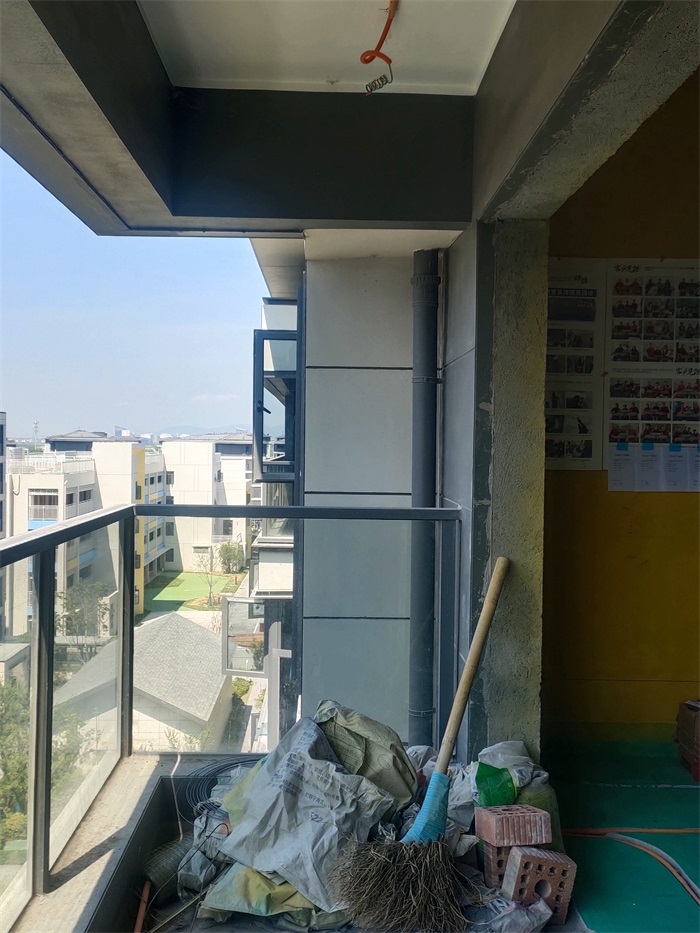

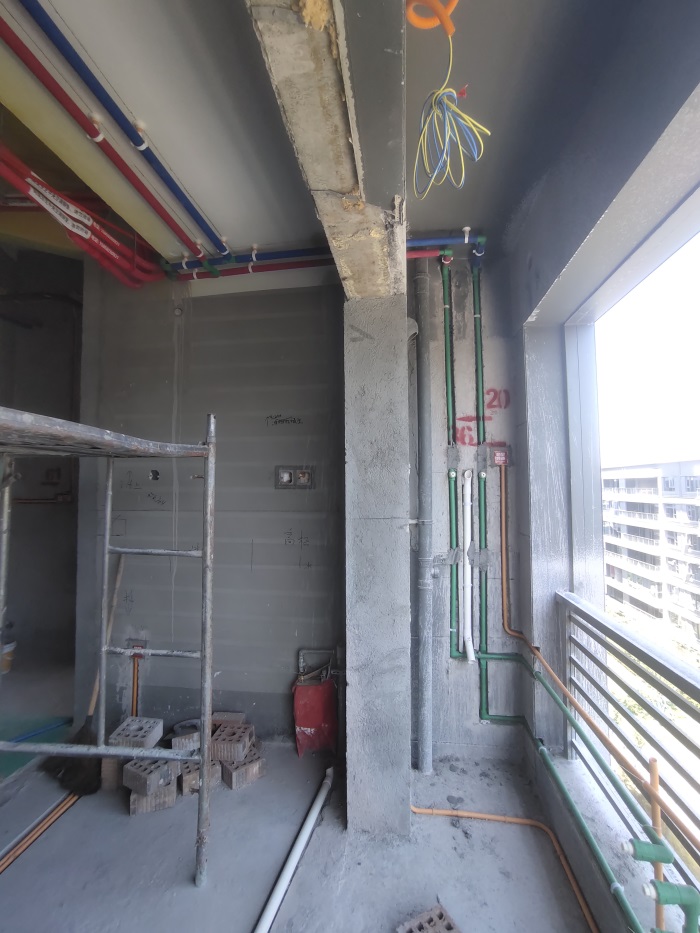

阳台水电布线图

发表于 2022-8-25 10:15:54

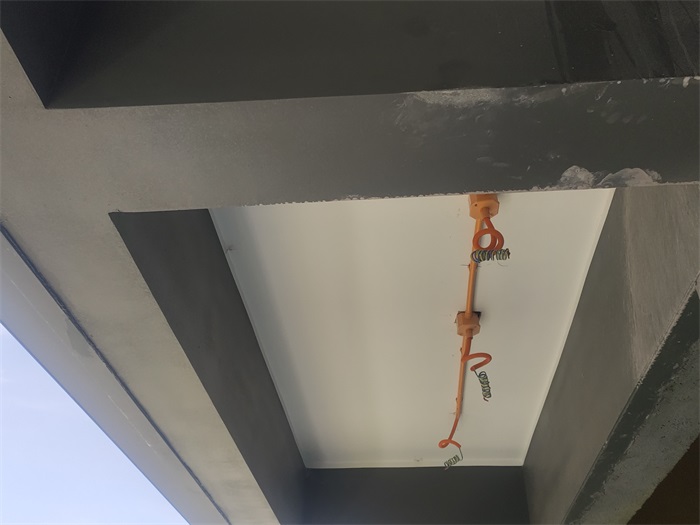

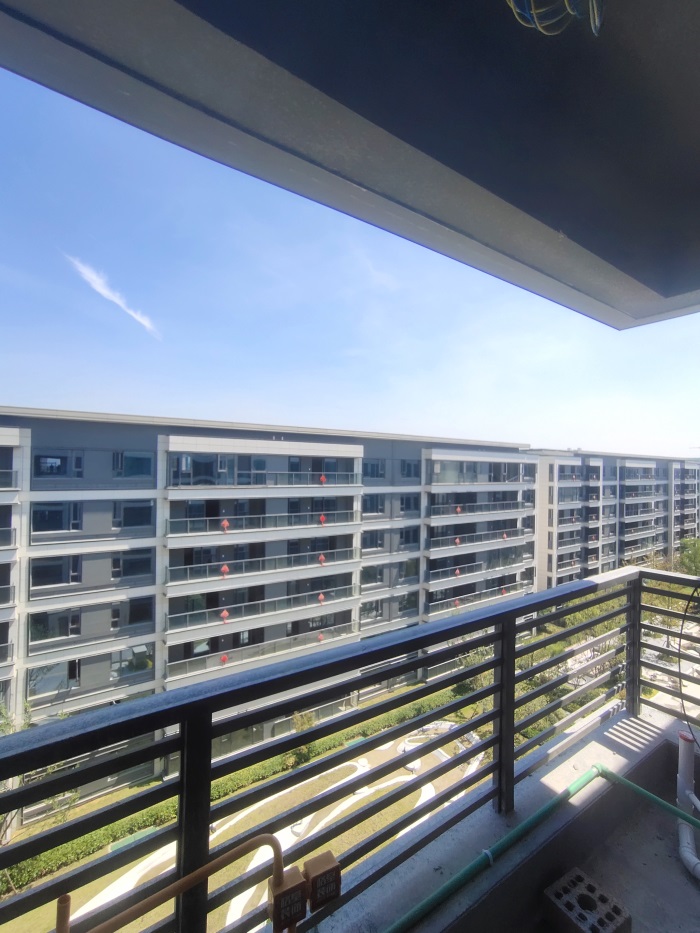

阳台对角

发表于 2022-8-25 10:20:01

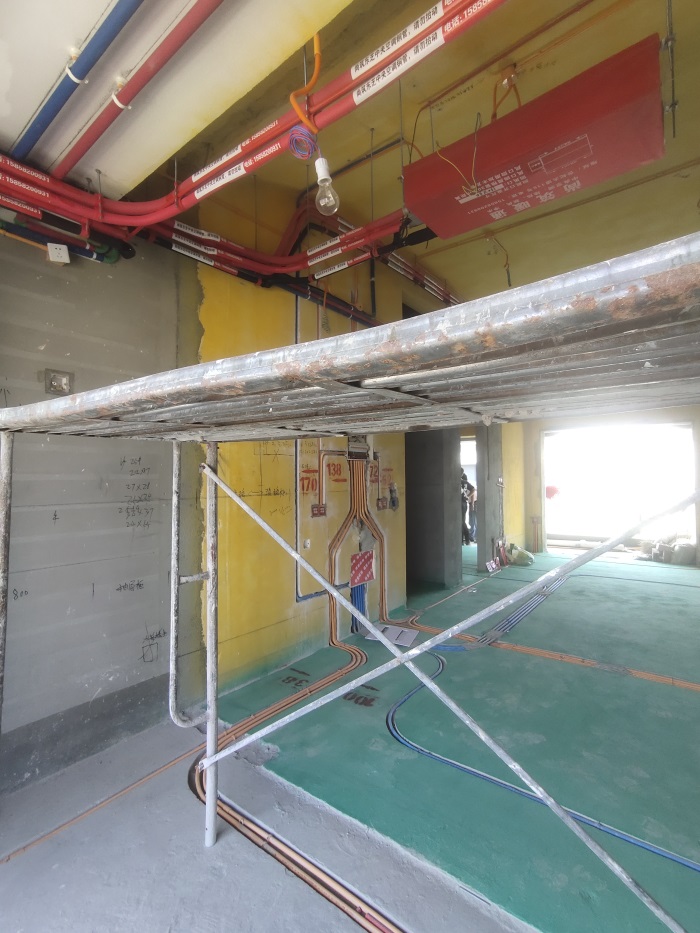

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

发表于 2022-8-25 10:21:39

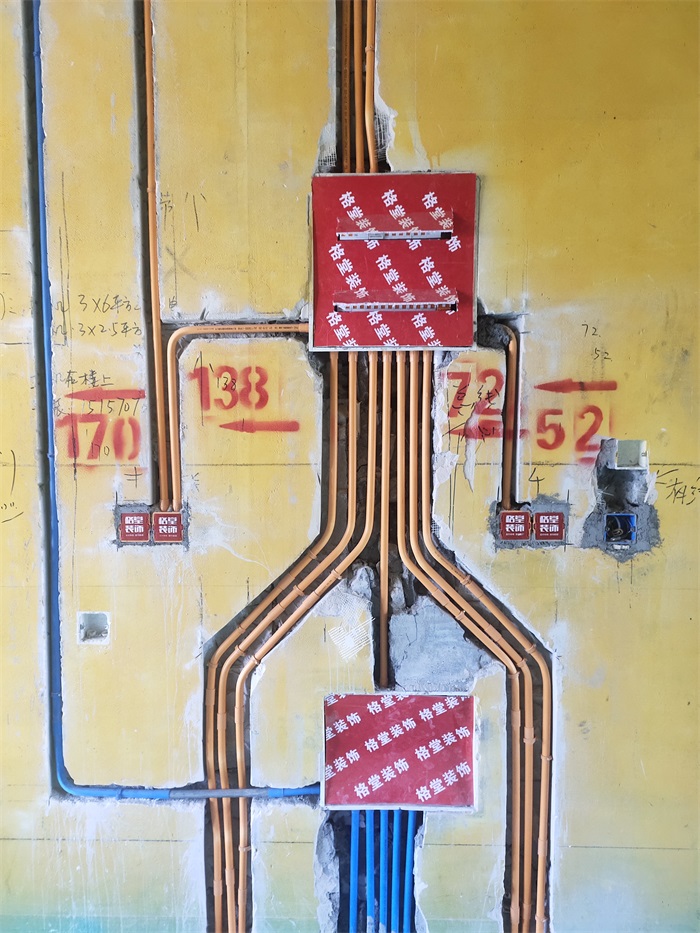

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2022-8-25 10:23:09

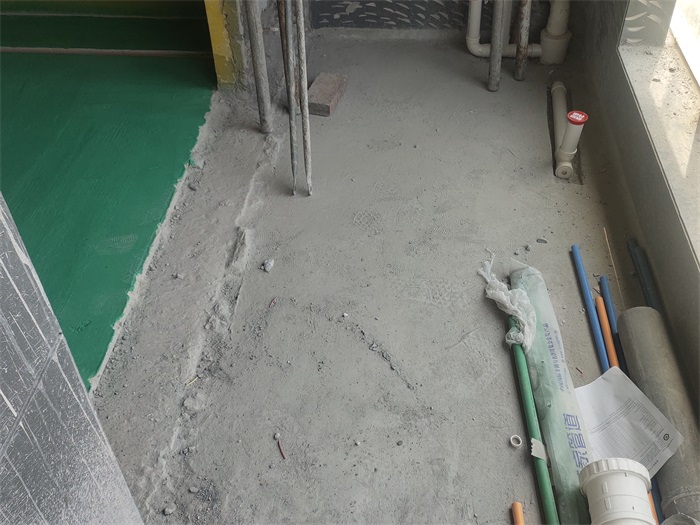

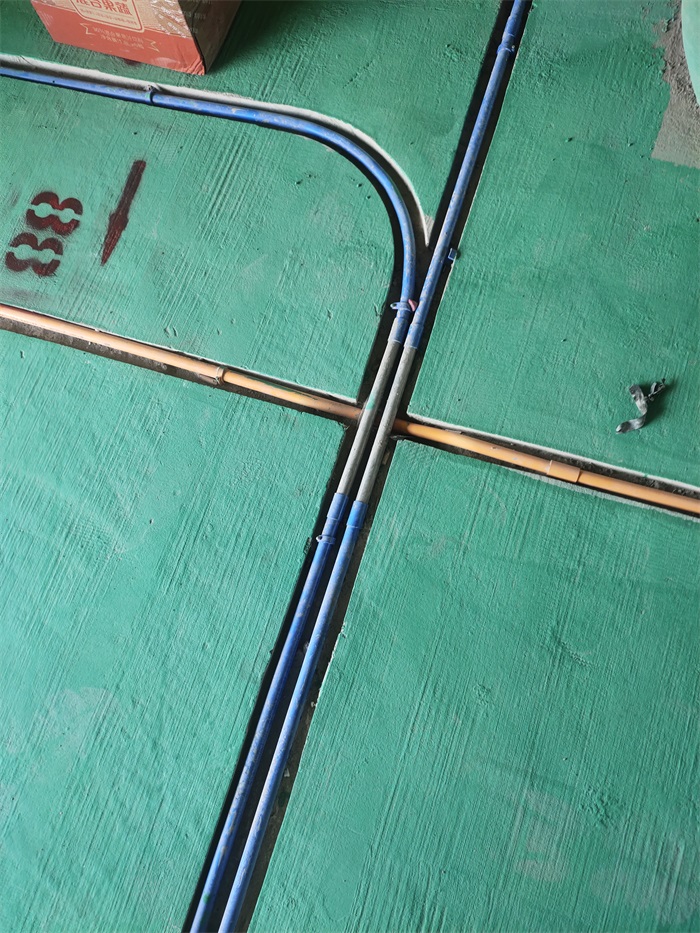

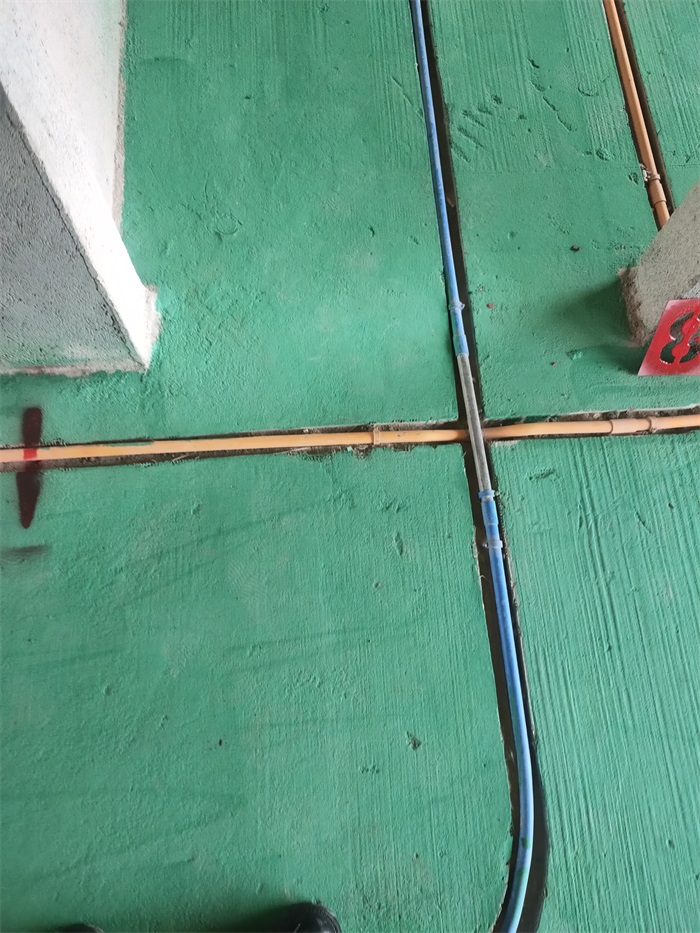

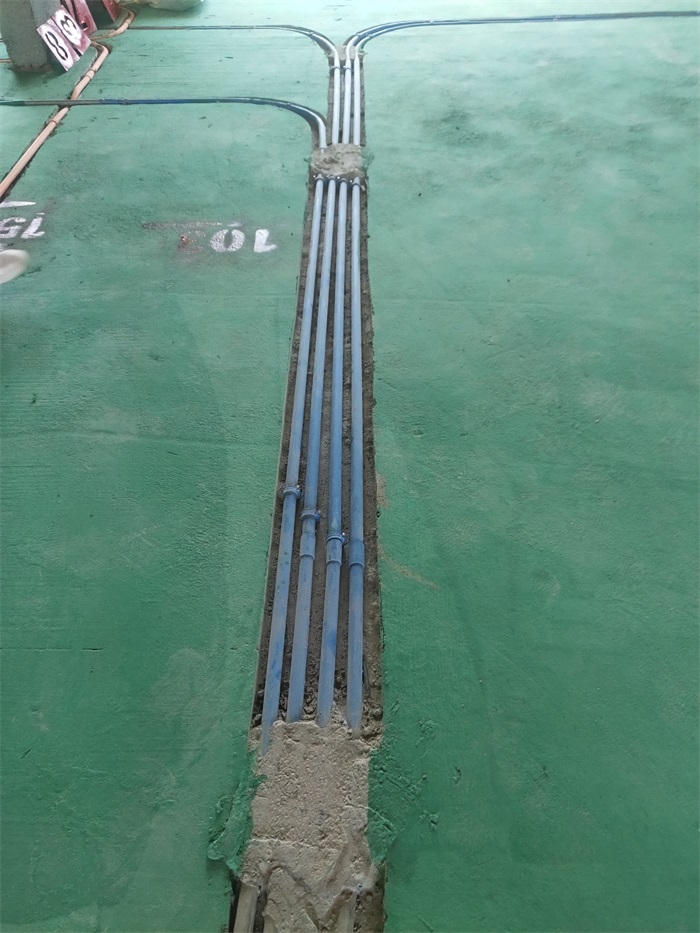

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2022-8-25 10:24:09

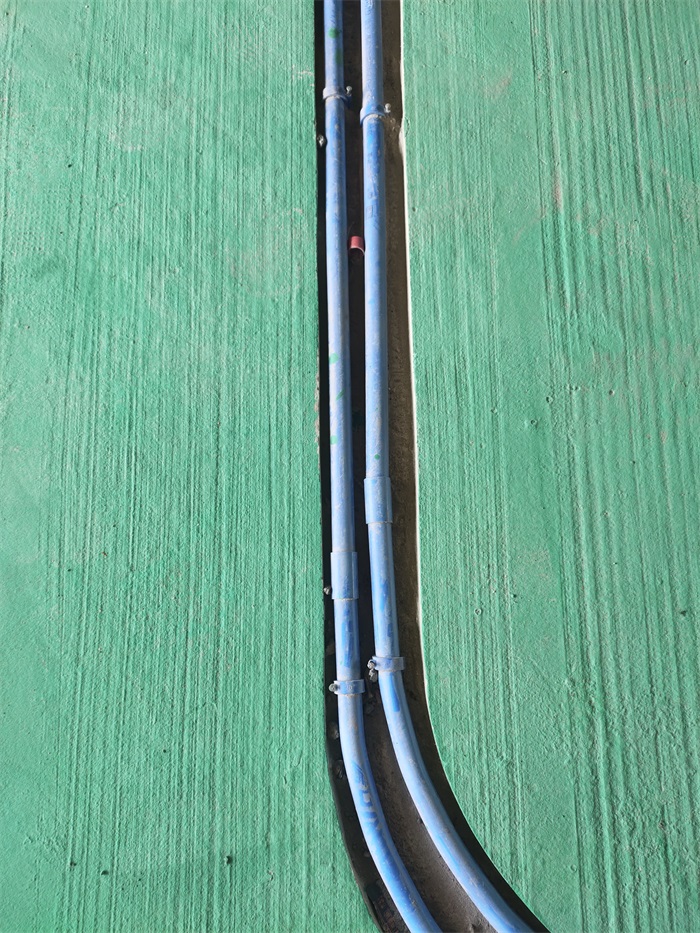

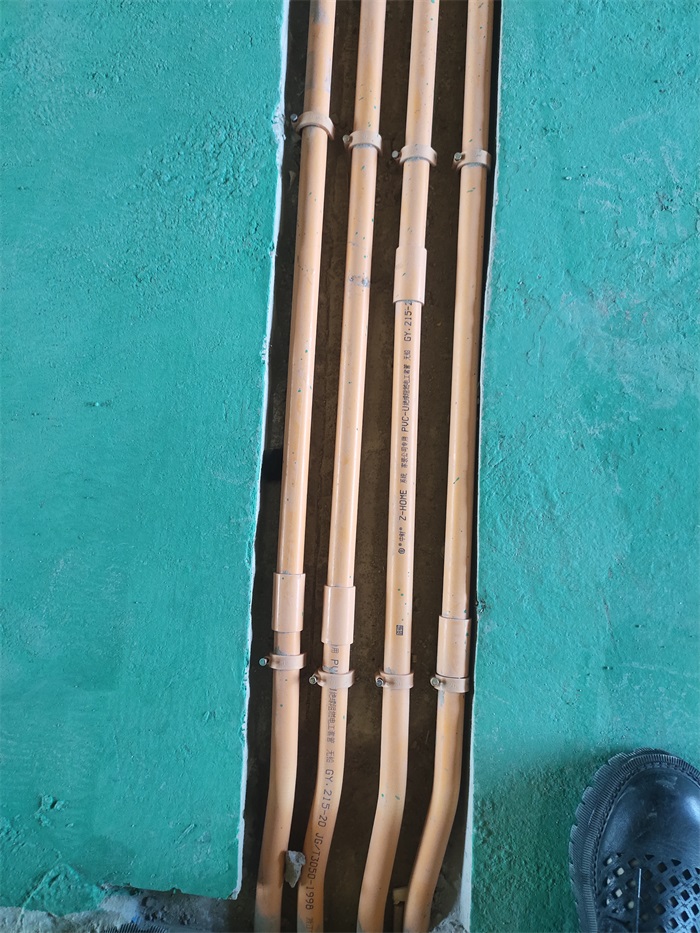

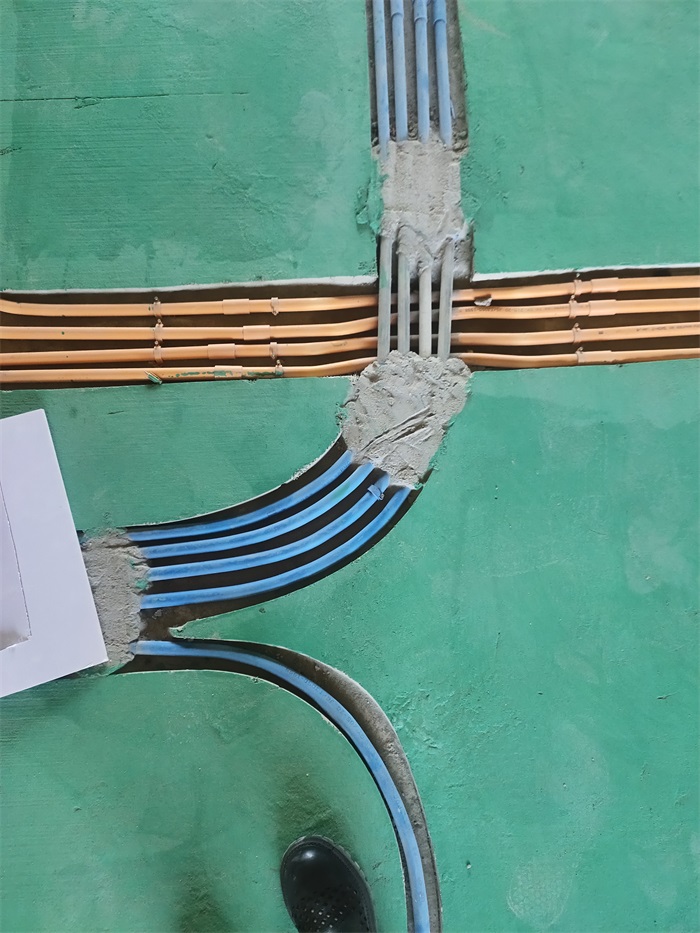

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。

发表于 2022-8-25 10:24:56

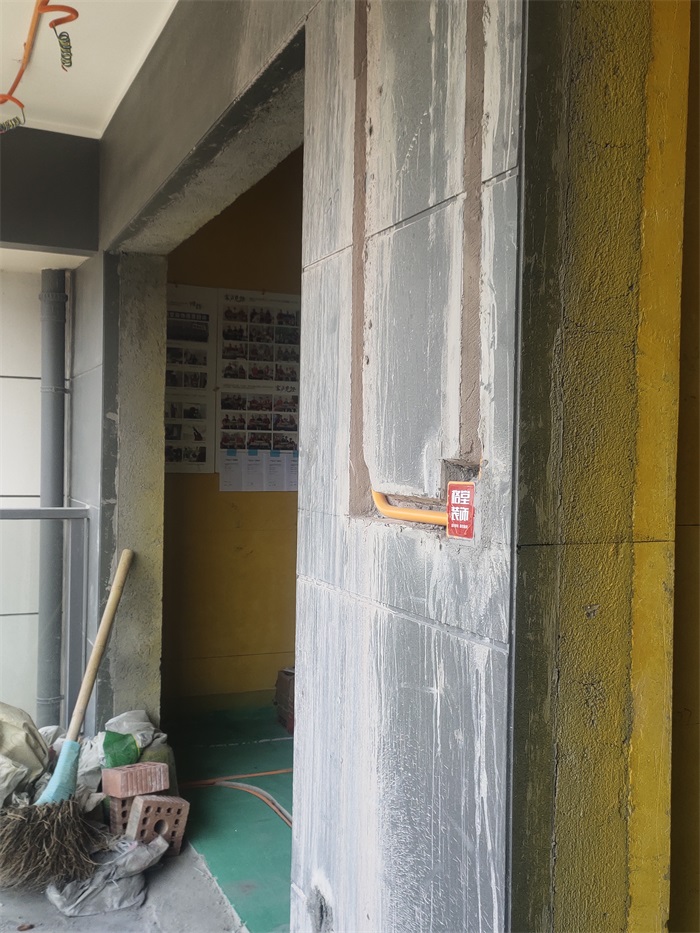

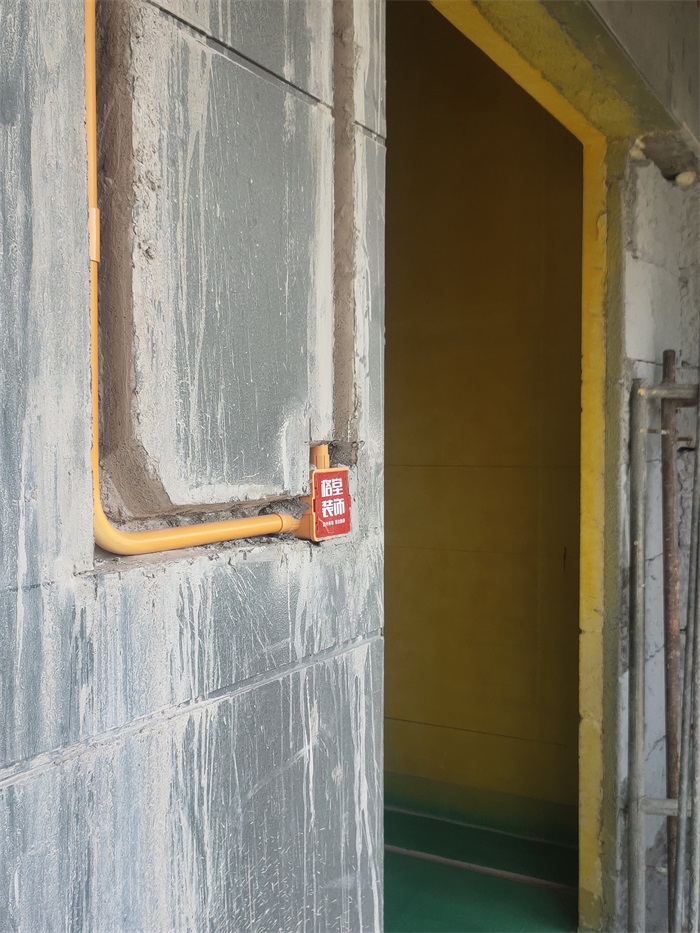

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2022-8-25 10:25:47

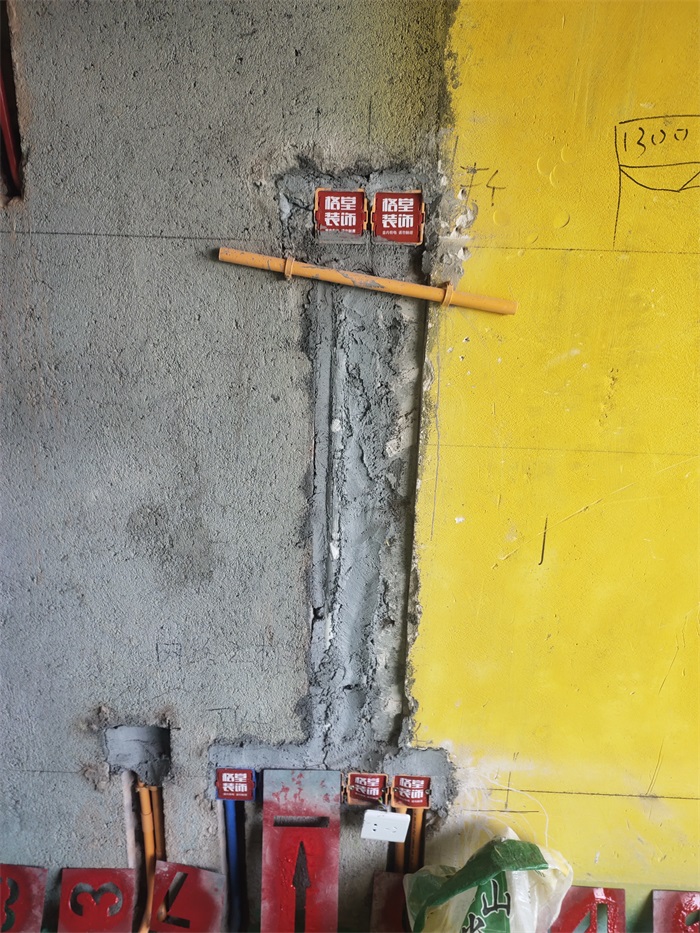

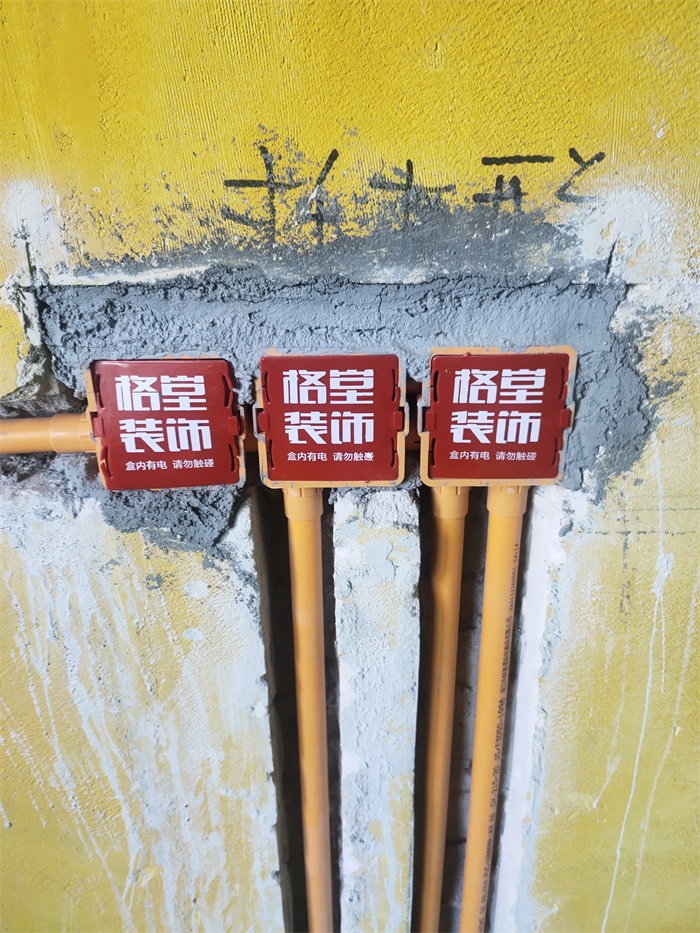

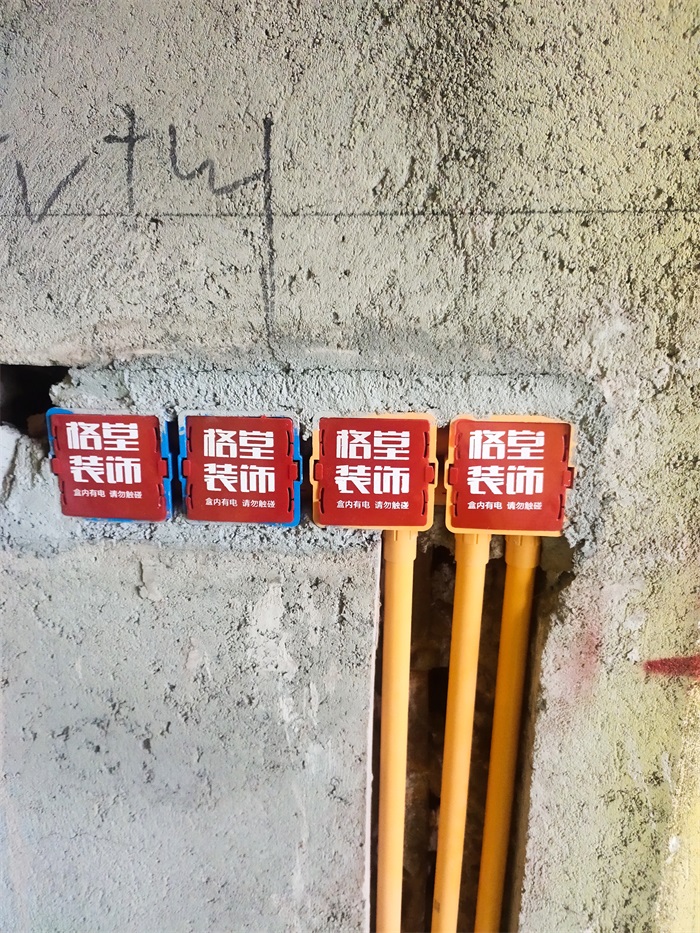

暗盒用格堂专用保护盖都保护好，防止砂石掉落
