龙都锦城15-1-1#101㎡现代——归心之境

发表于 2022-9-22 17:20:29

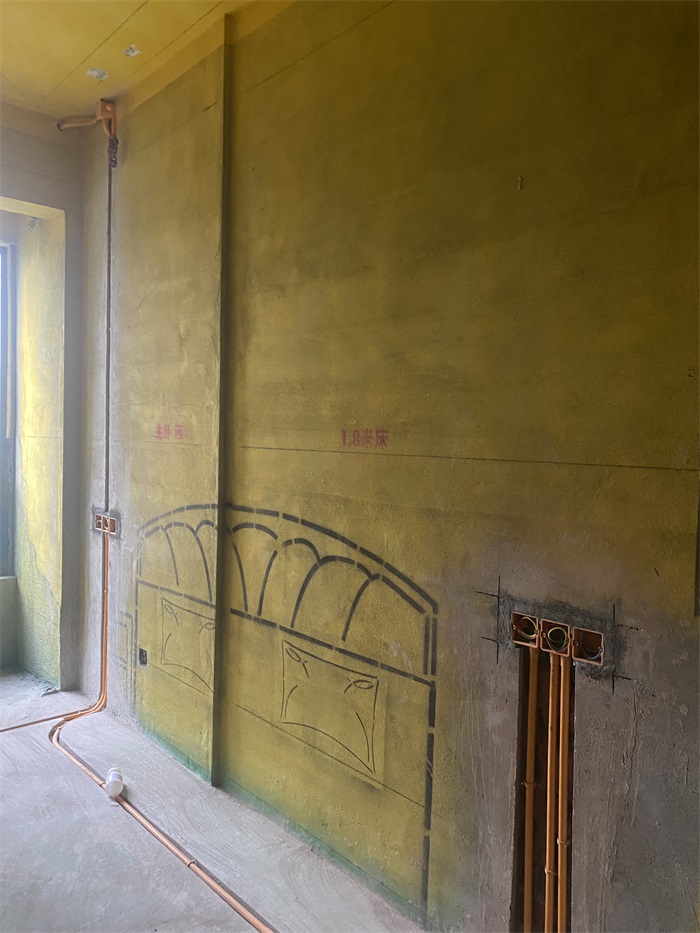

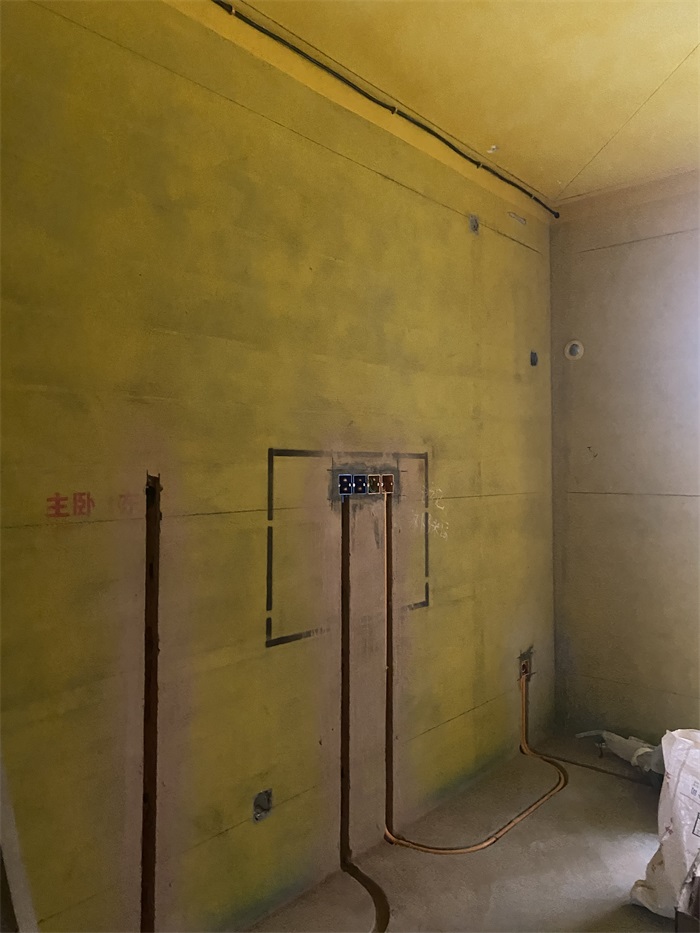

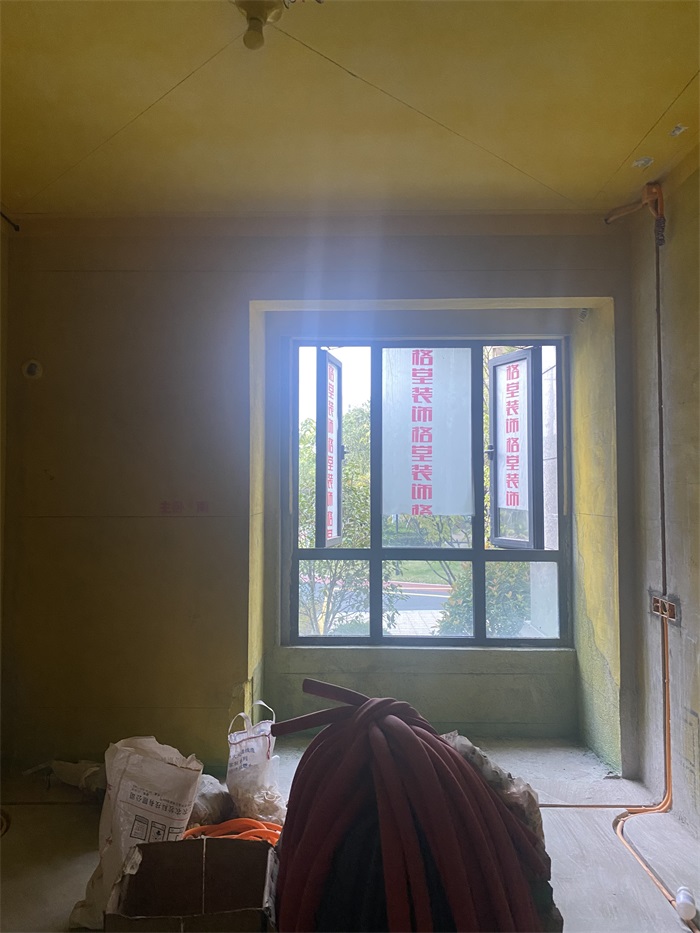

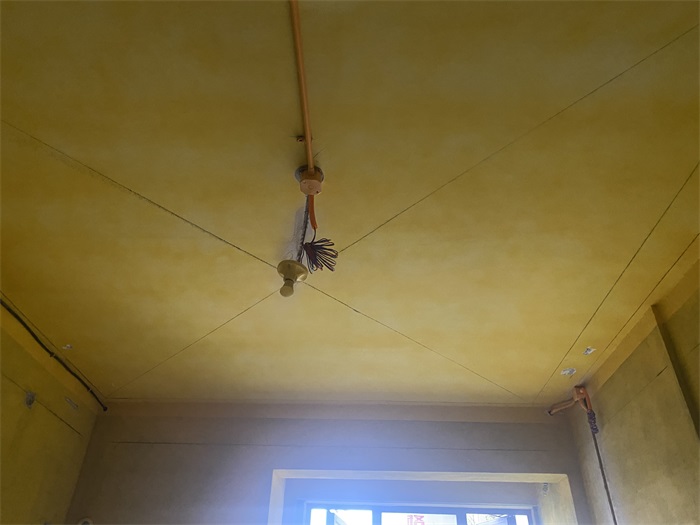

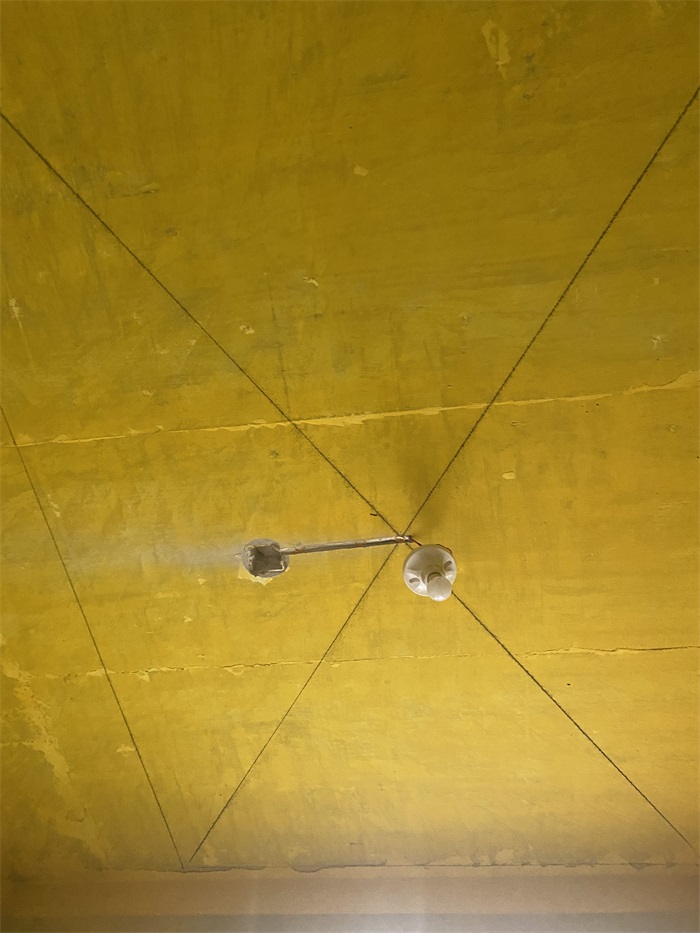

主卧对角

发表于 2022-9-22 17:22:30

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。


发表于 2022-9-22 17:24:07

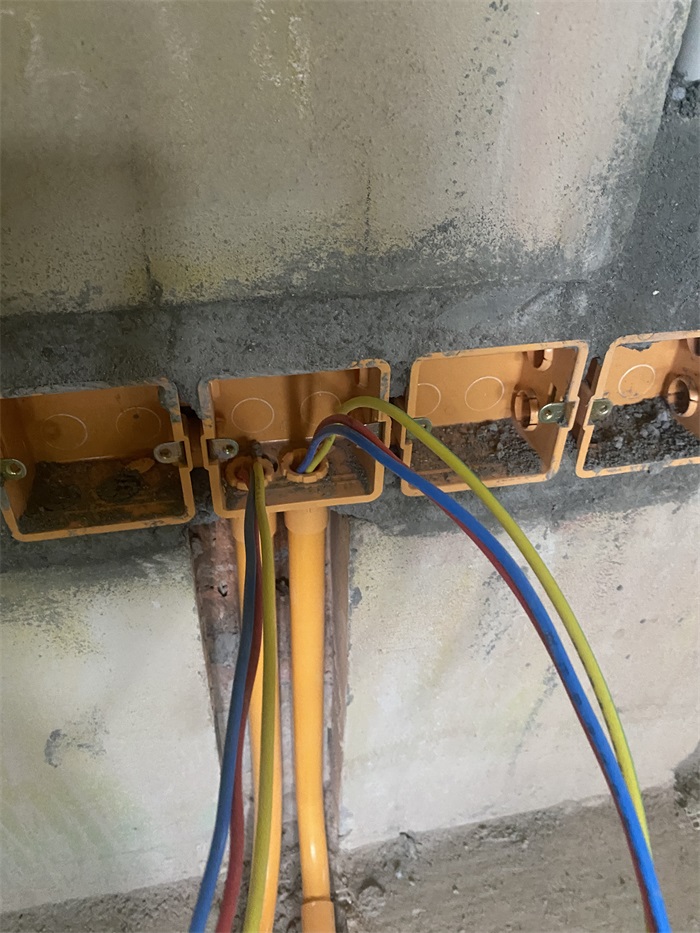

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根

发表于 2022-10-6 14:47:33

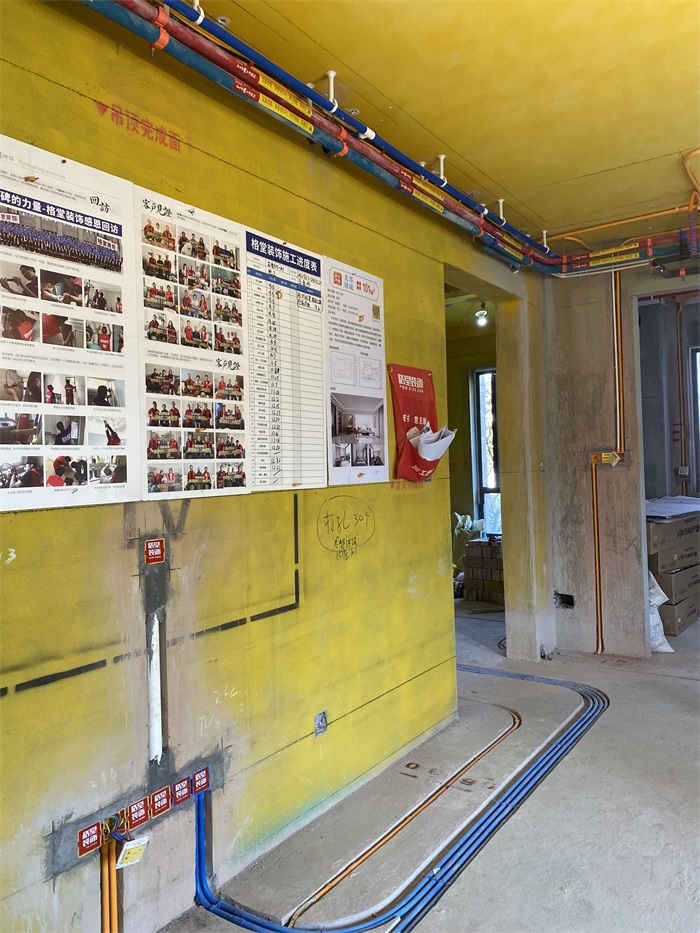

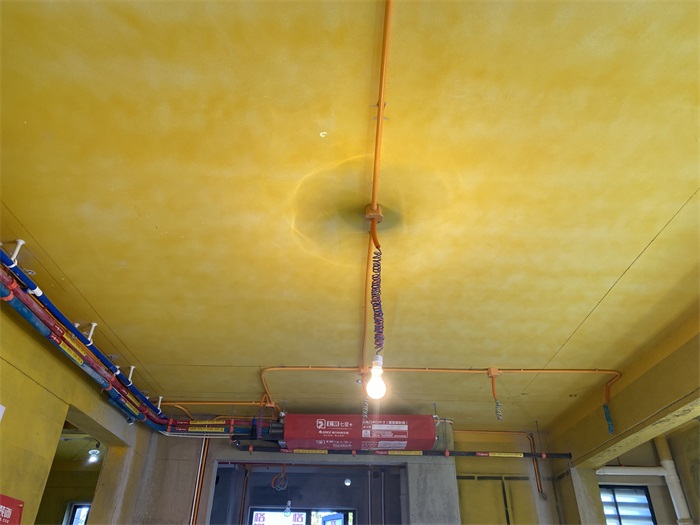

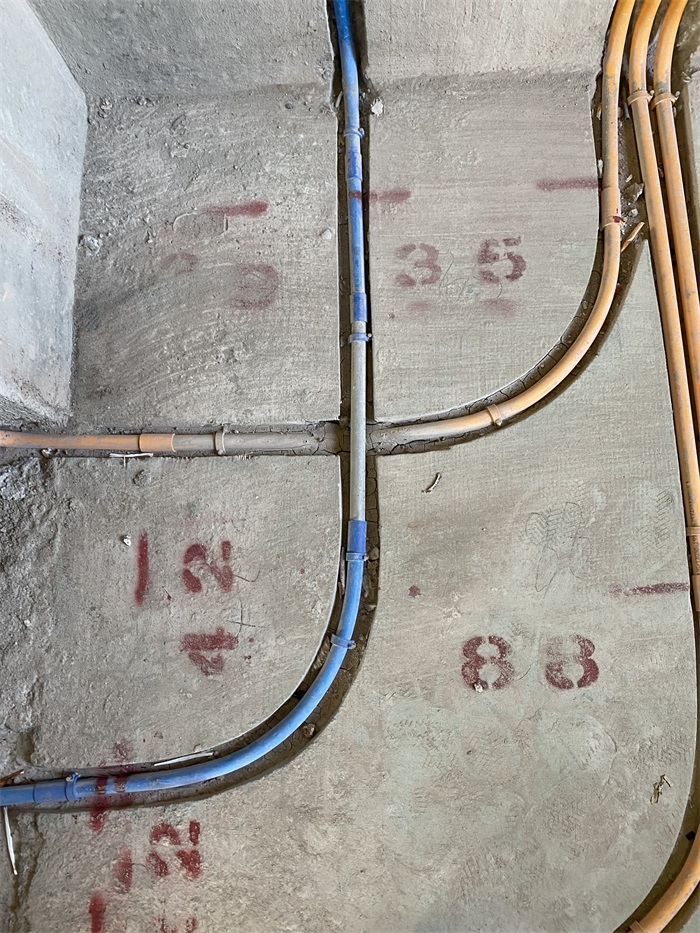

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2022-10-6 14:48:23

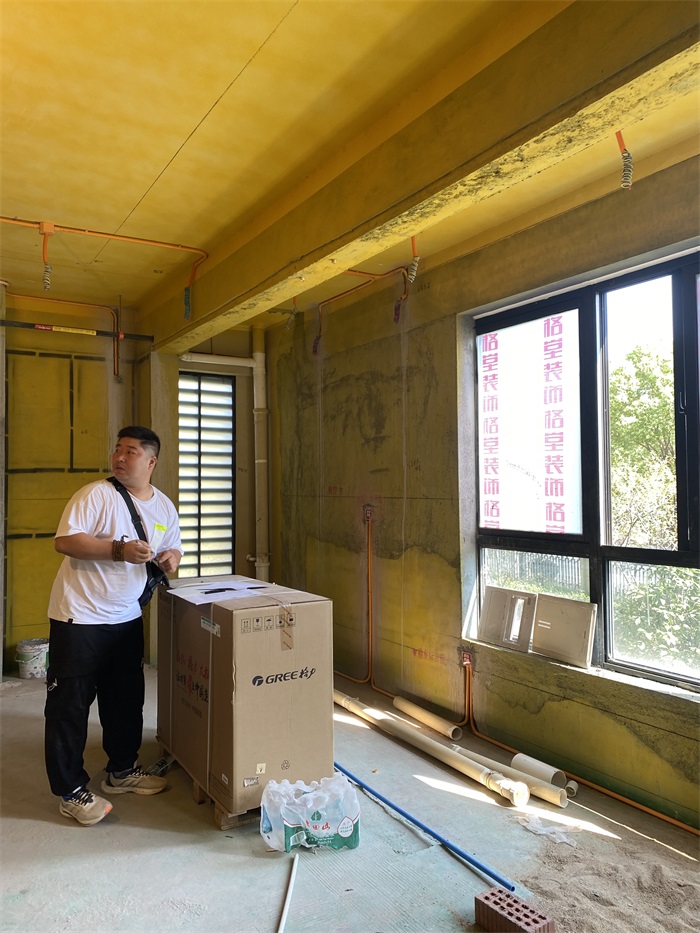

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-10-6 14:50:19

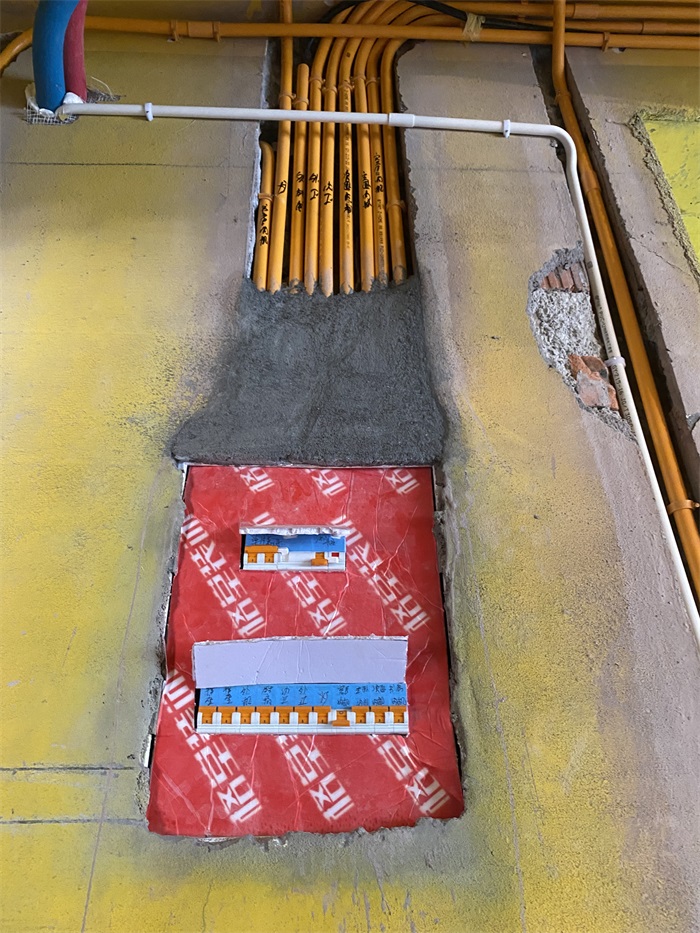

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2022-10-6 14:51:25

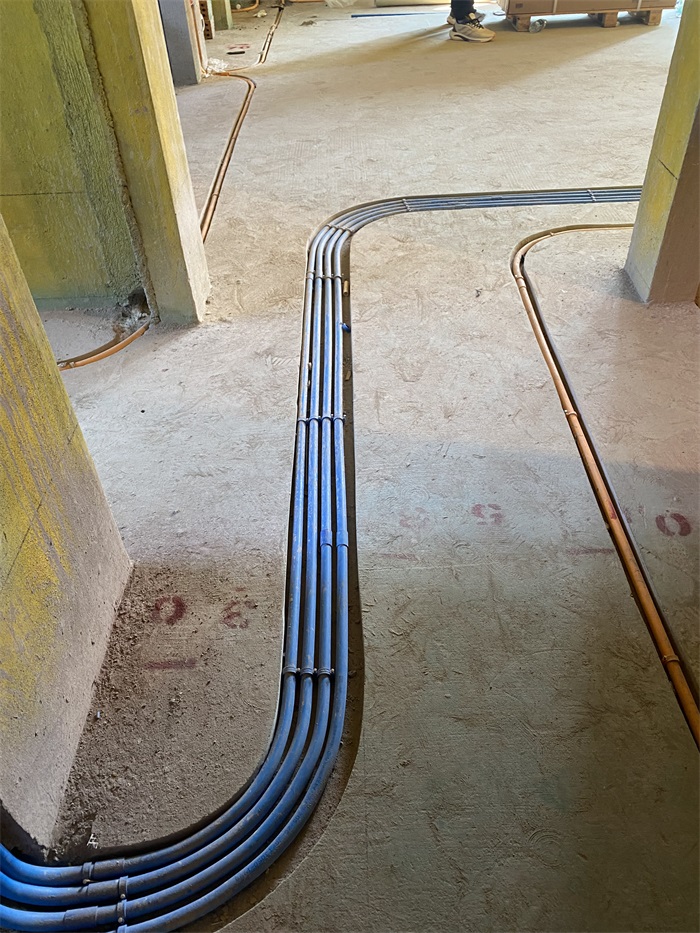

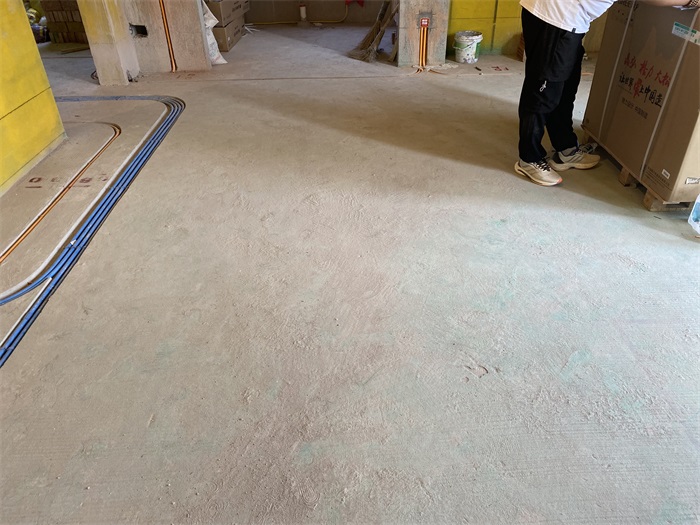

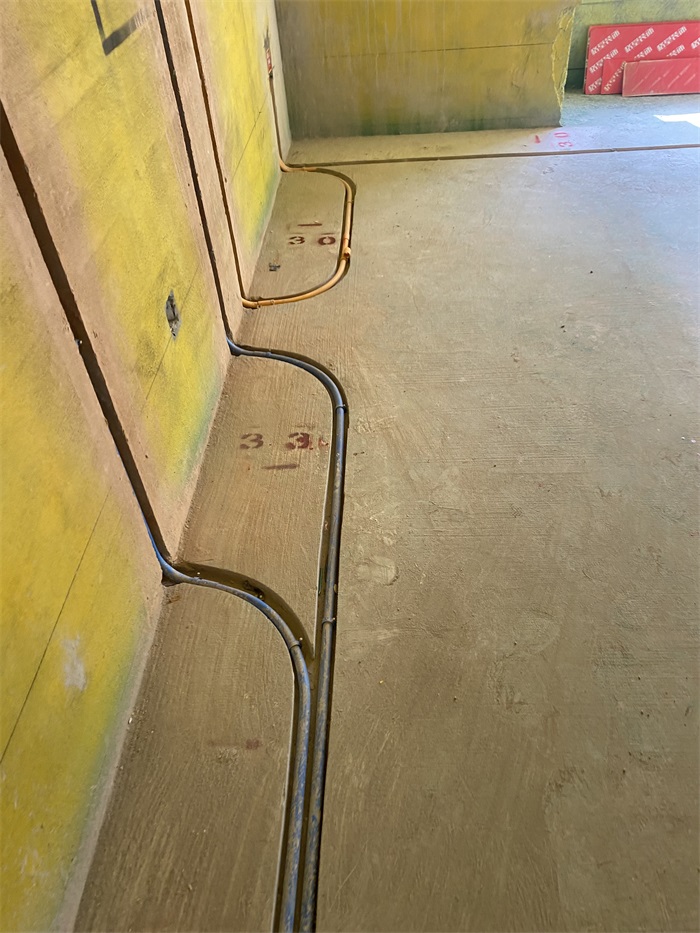

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2022-10-6 14:52:10

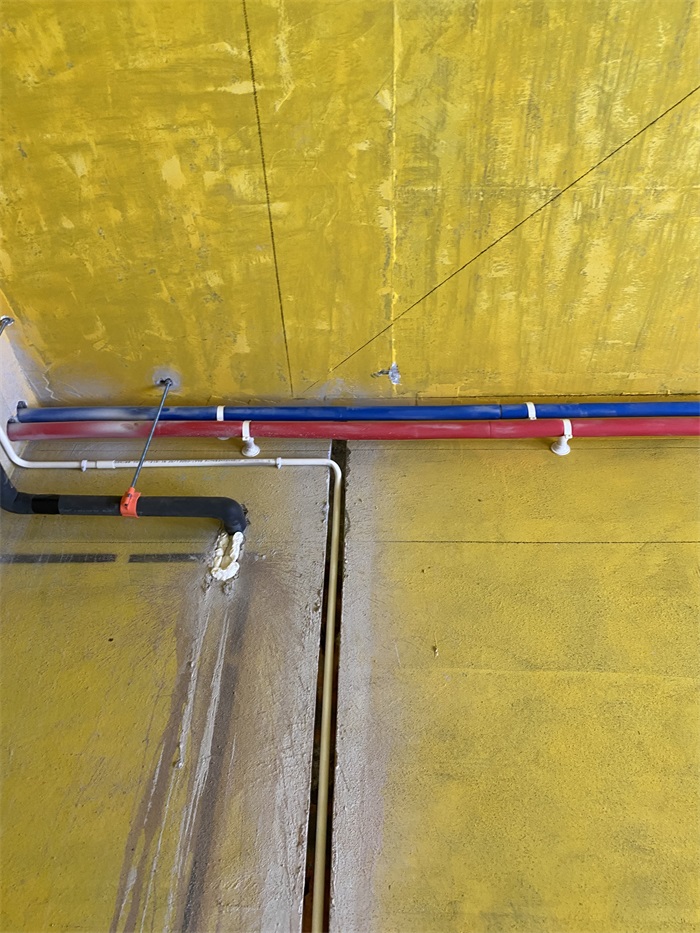

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-10-6 14:52:53

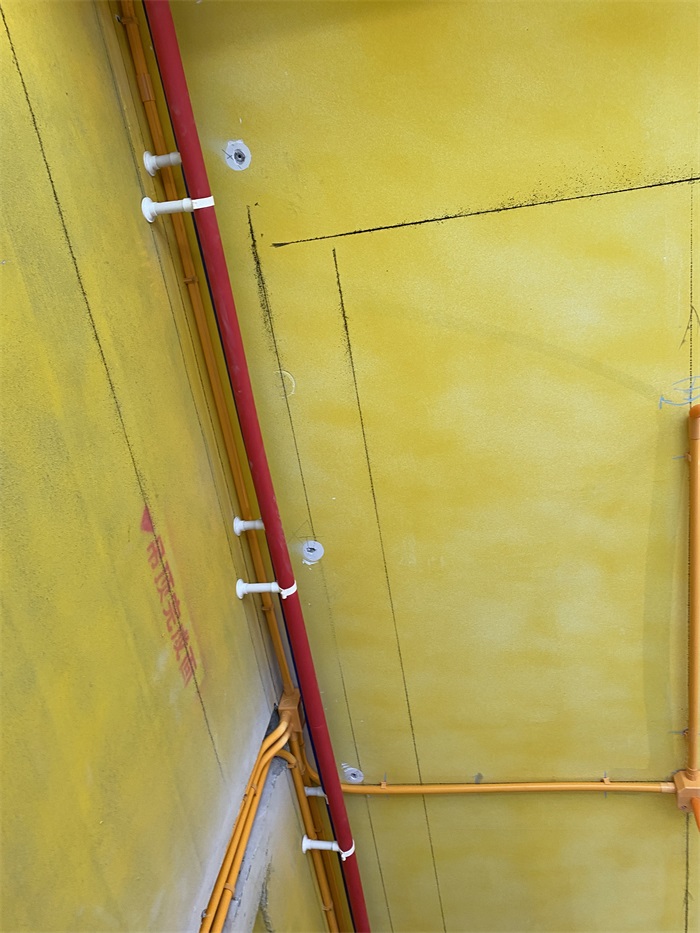

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2022-10-6 14:53:38

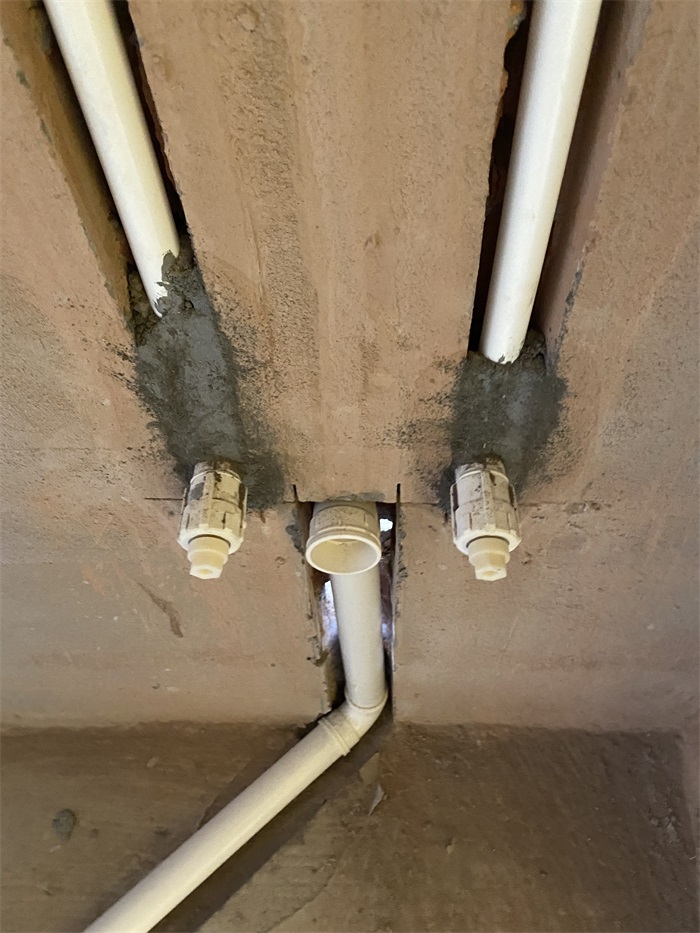

柜体内水管接头外接，能及时发现漏水。
