常山御景园8-1-17#112㎡现代——落影

发表于 2022-8-27 16:18:40

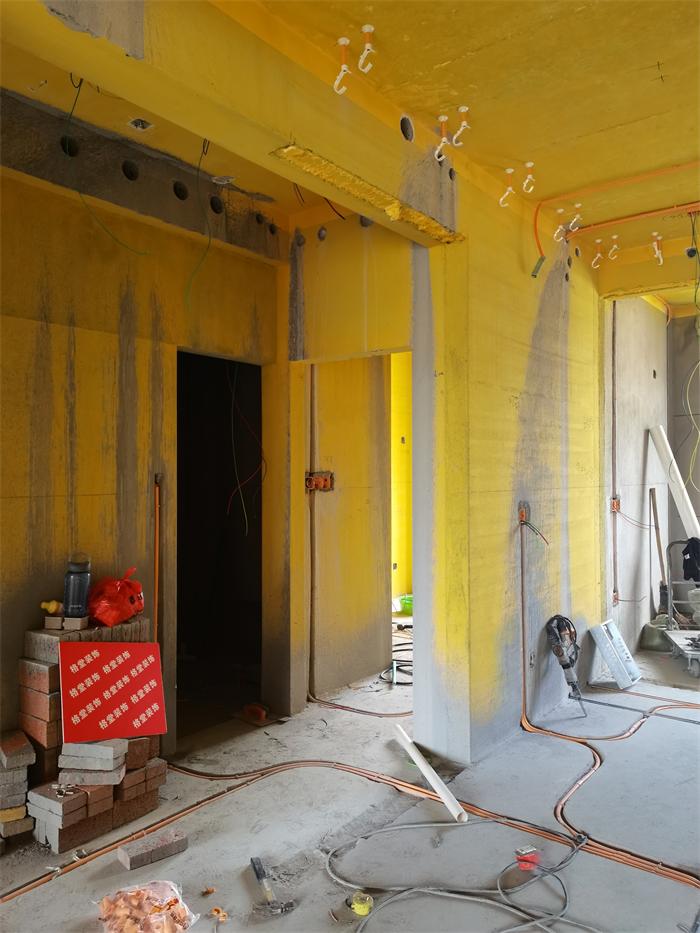

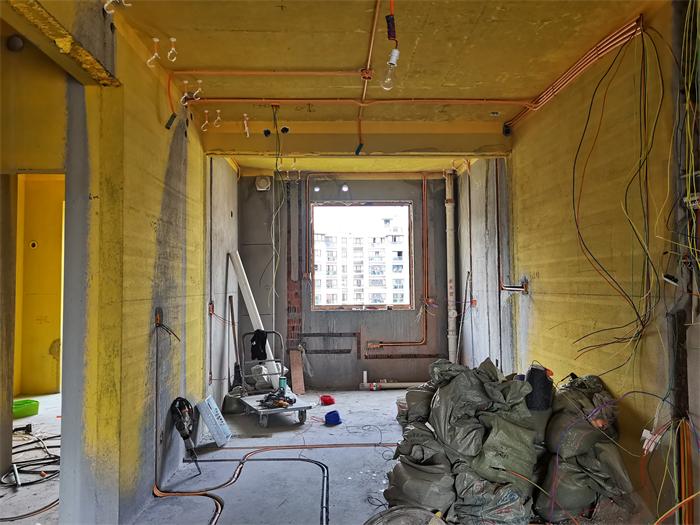

餐厅，对角

发表于 2022-8-27 16:25:08

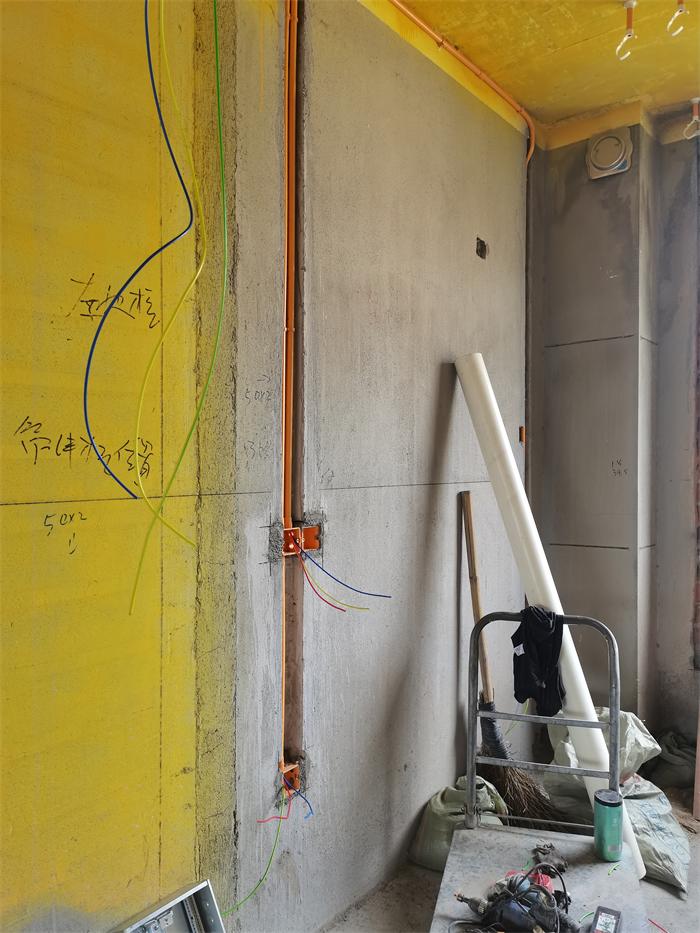

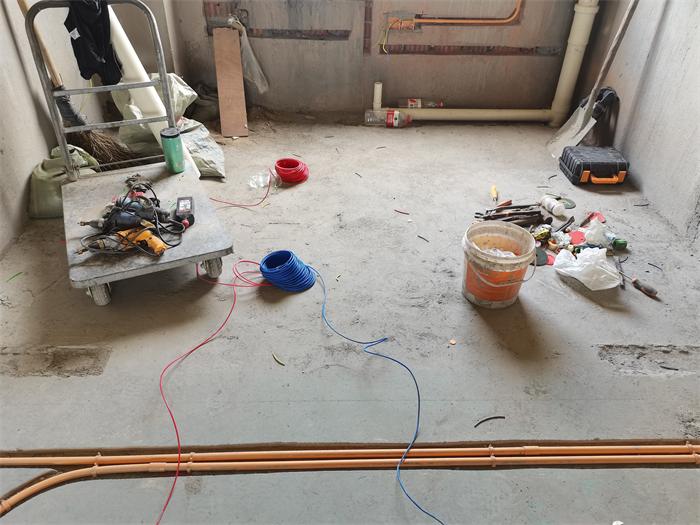

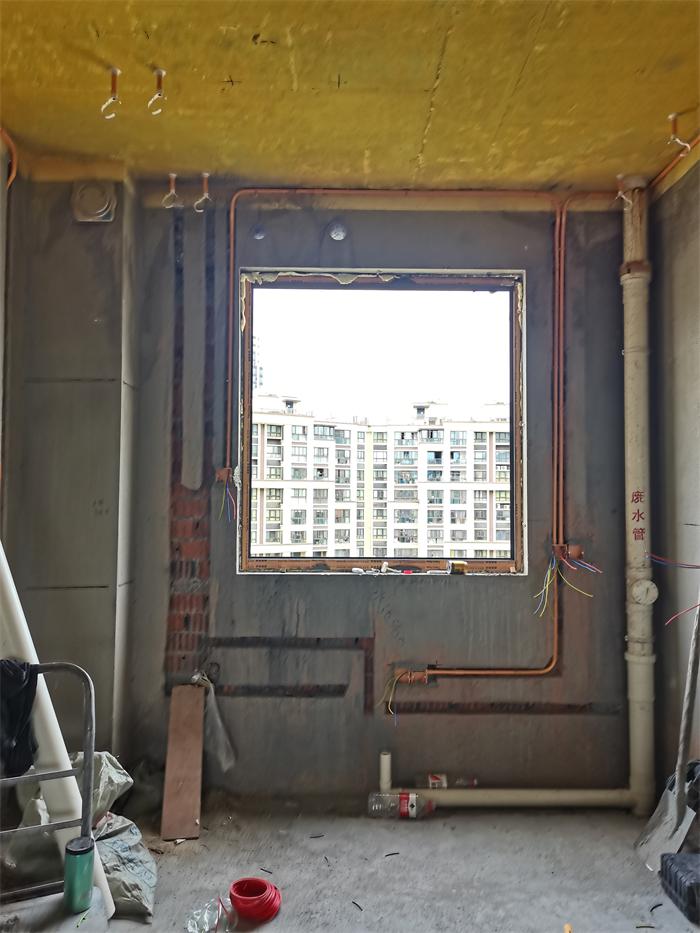

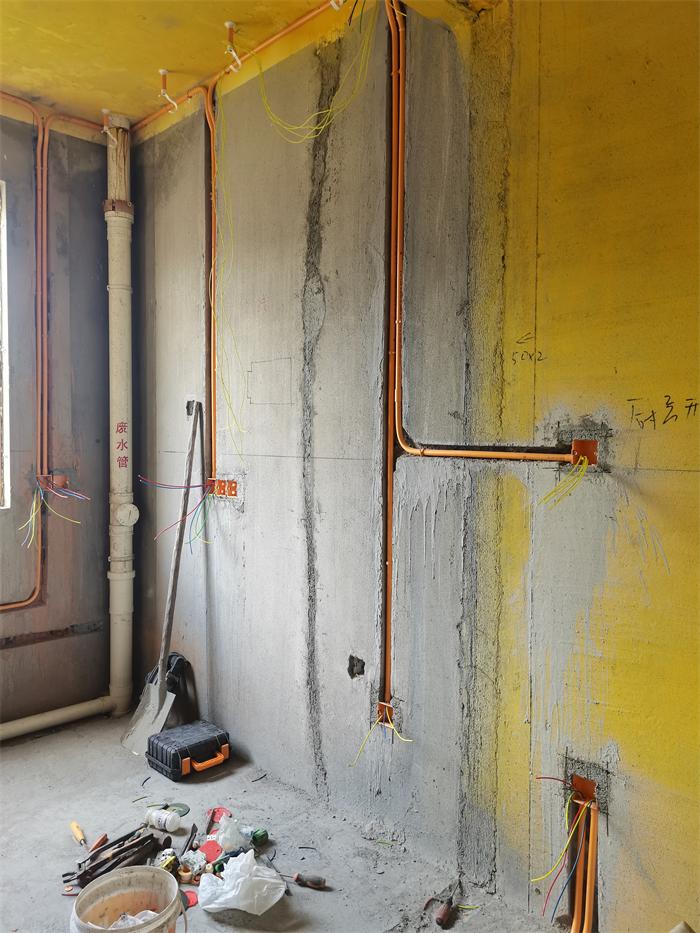

厨房，水电工艺施工。暗盒预埋，线管布置完成，穿线施工中。厨房水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房、卫生间水电全部不从地面走，全部走墙，横平竖直，非常规范

发表于 2022-8-27 16:27:41

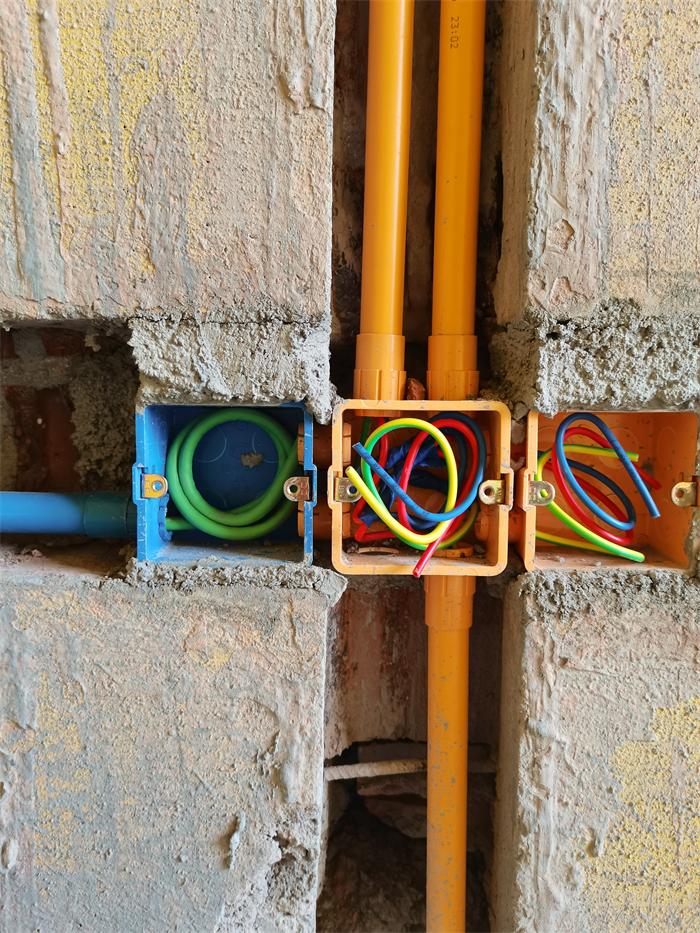

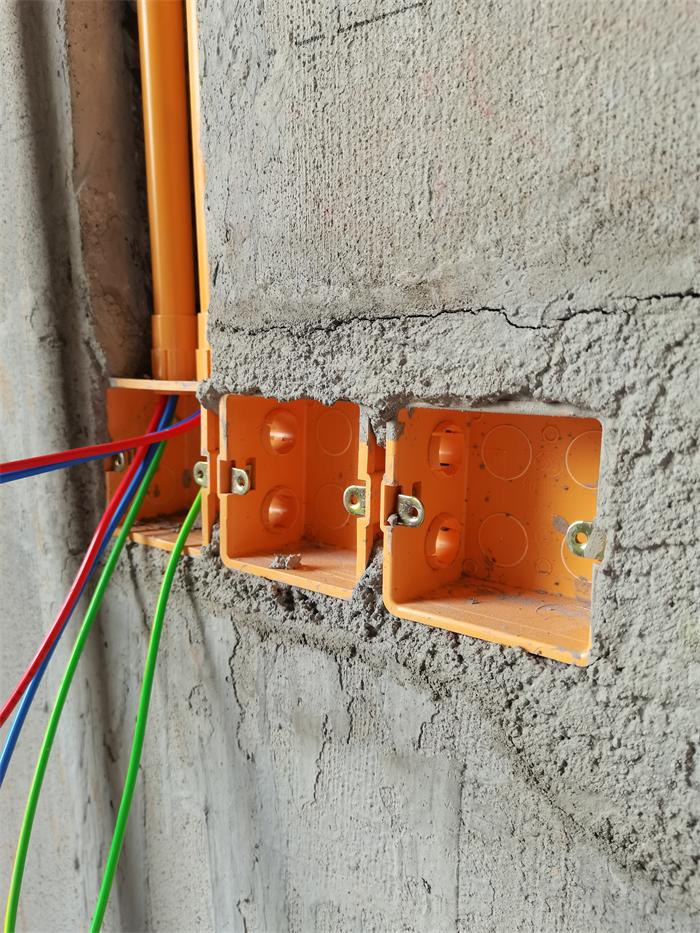

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2022-8-27 16:31:56

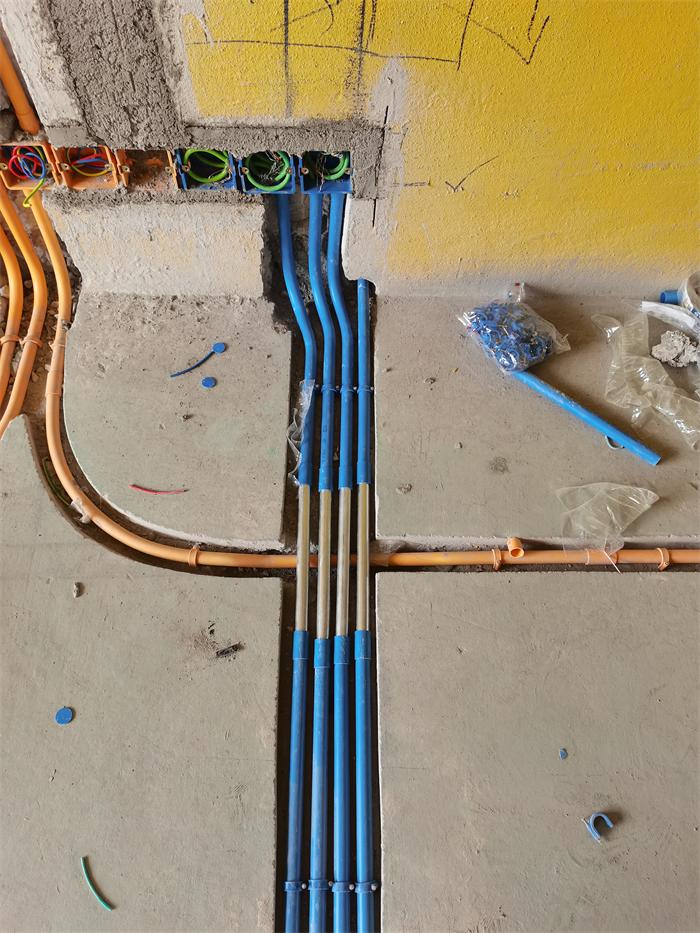

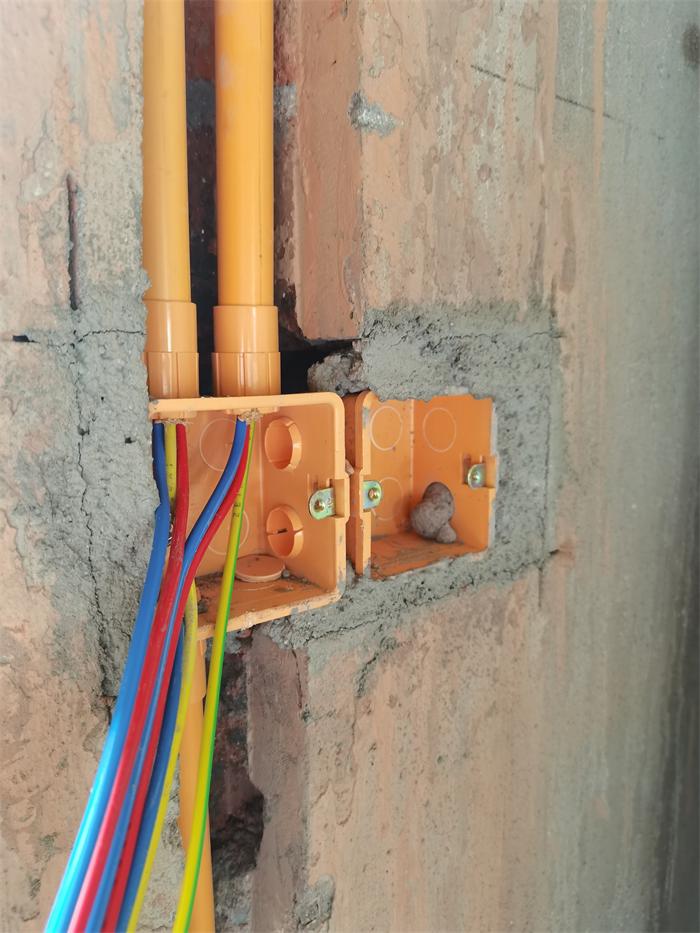

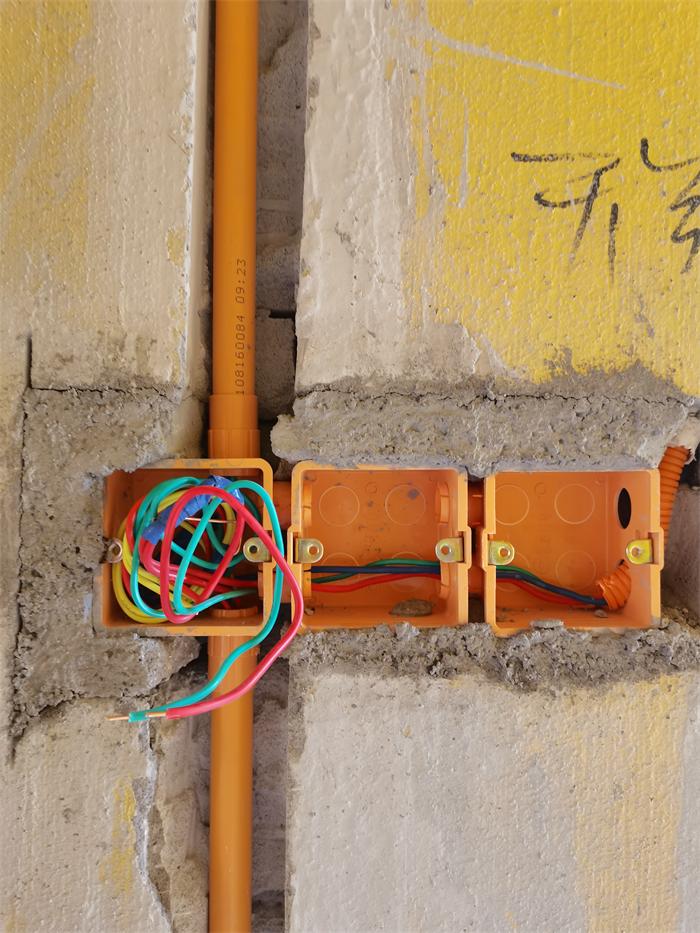

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2022-8-27 16:33:04

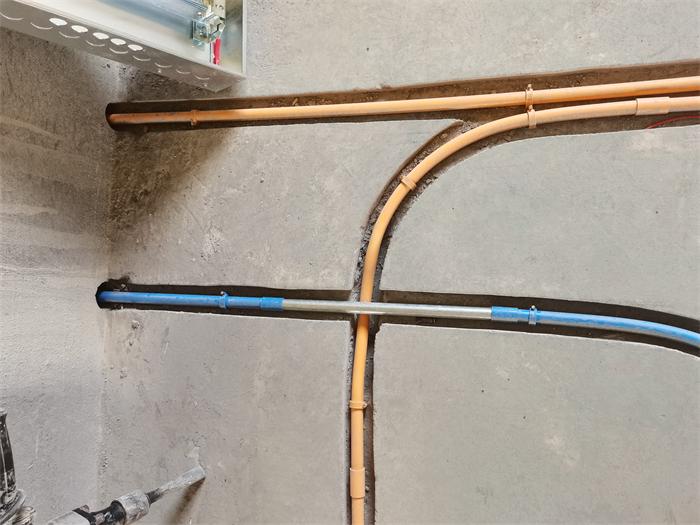

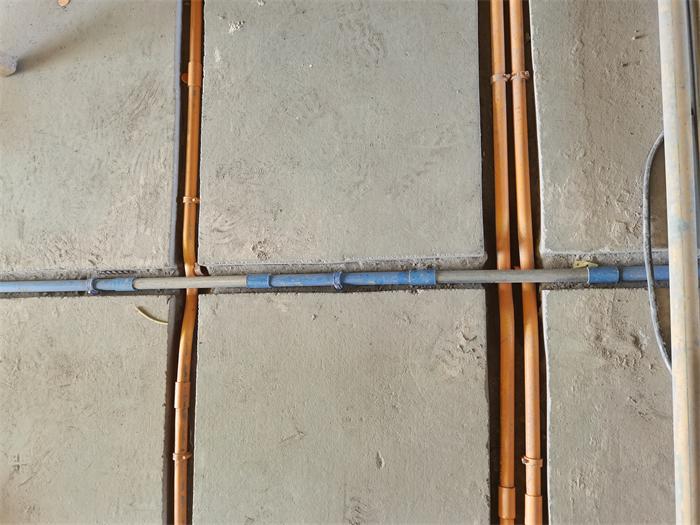

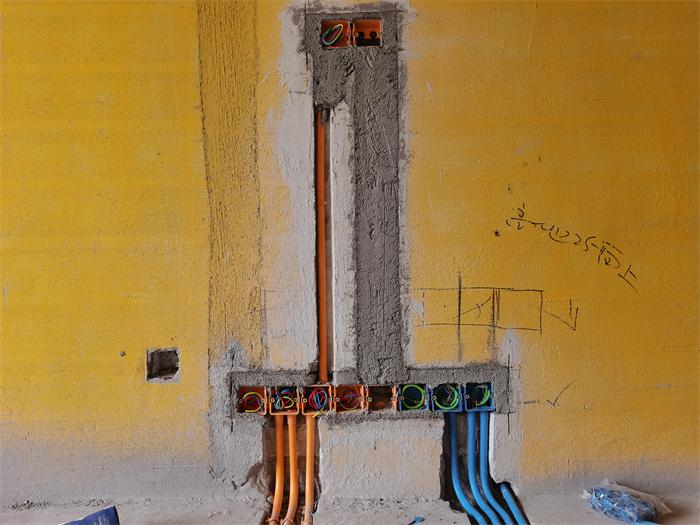

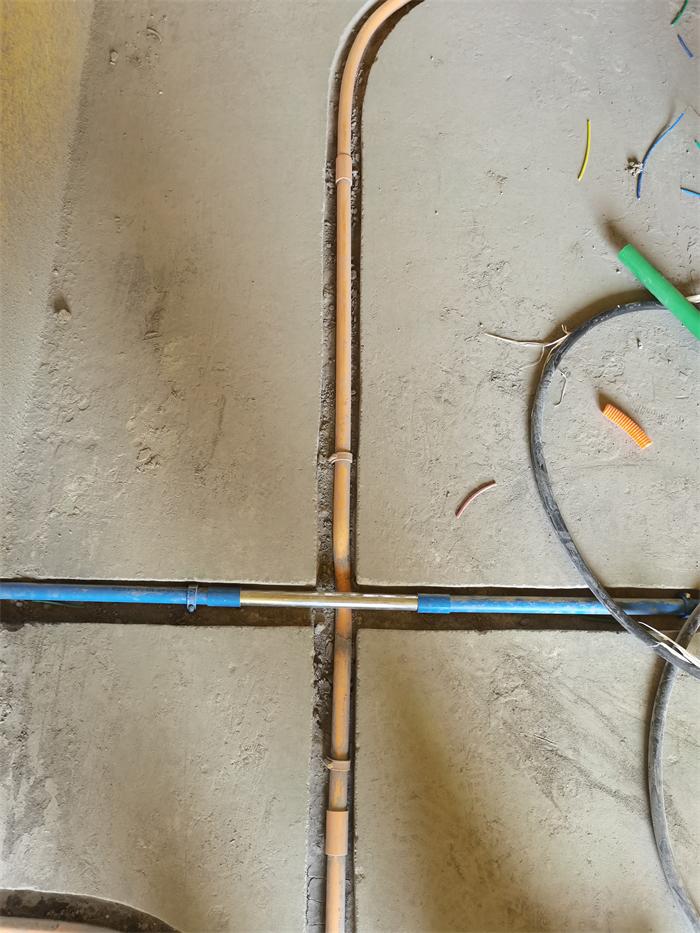

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2022-8-27 16:34:29

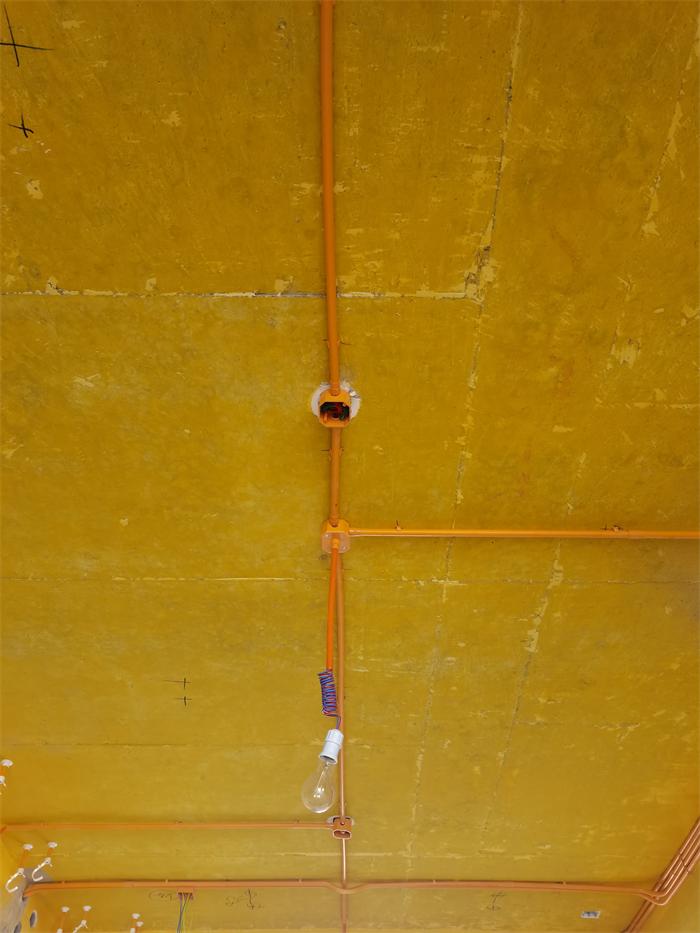

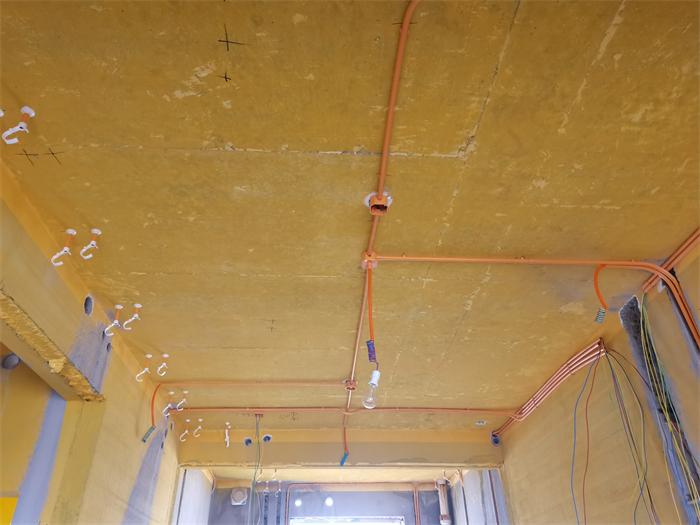

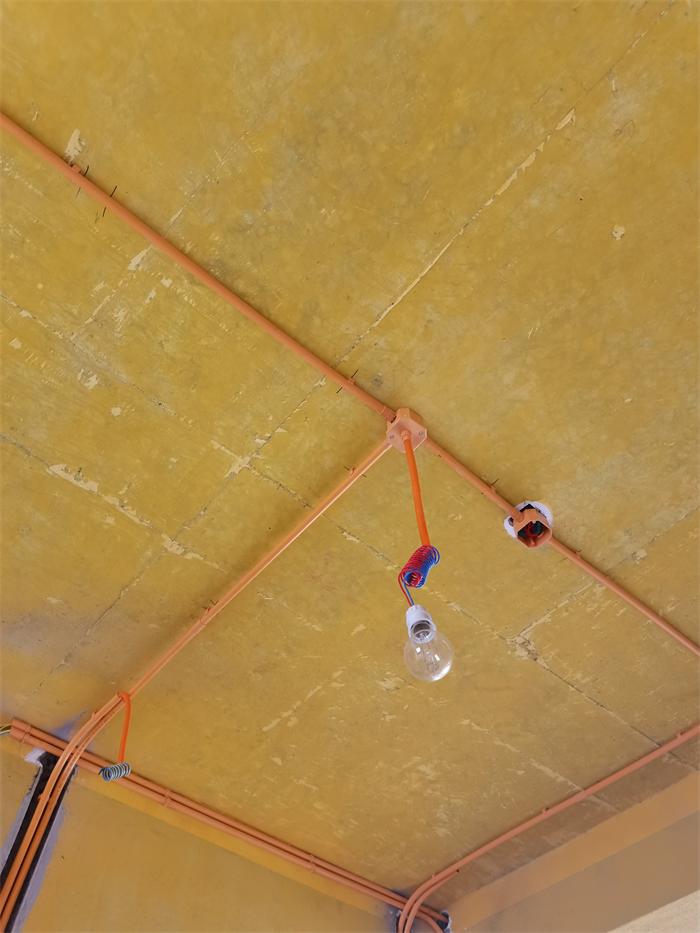

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2022-8-27 16:35:24

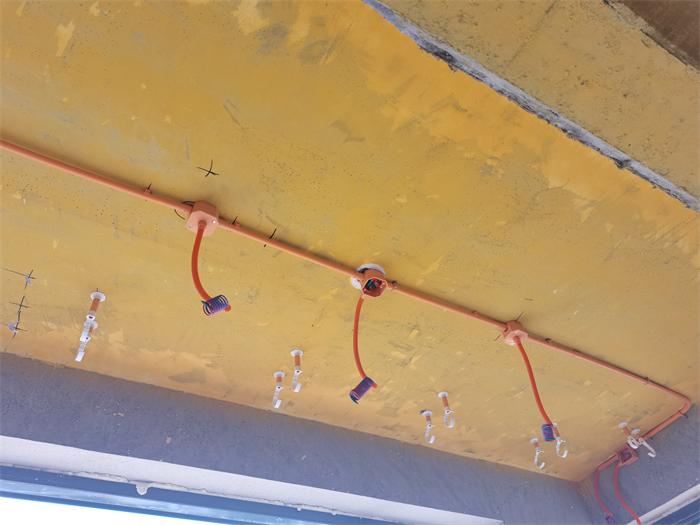

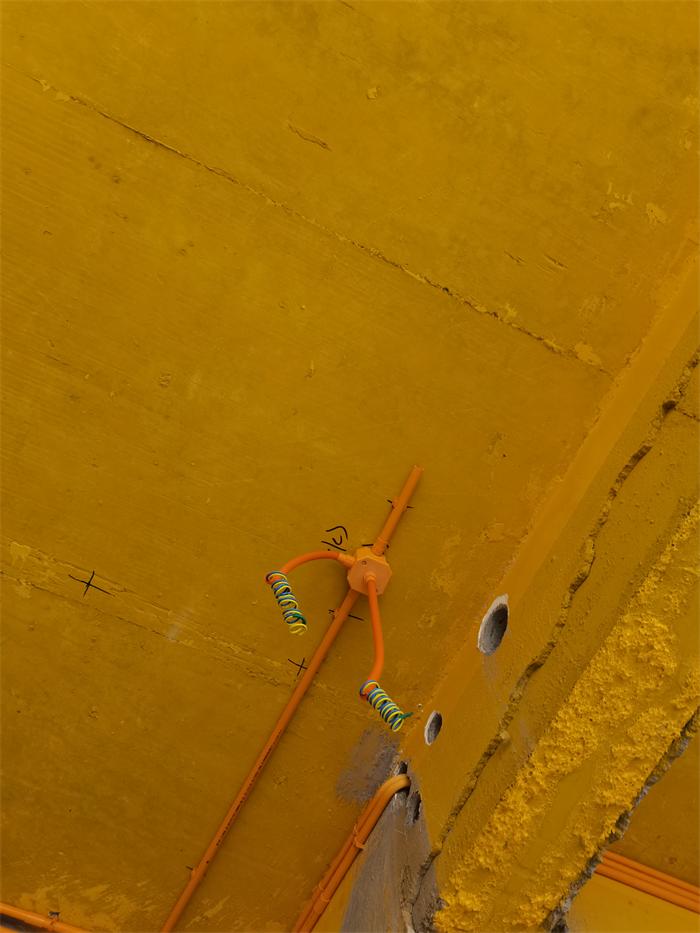

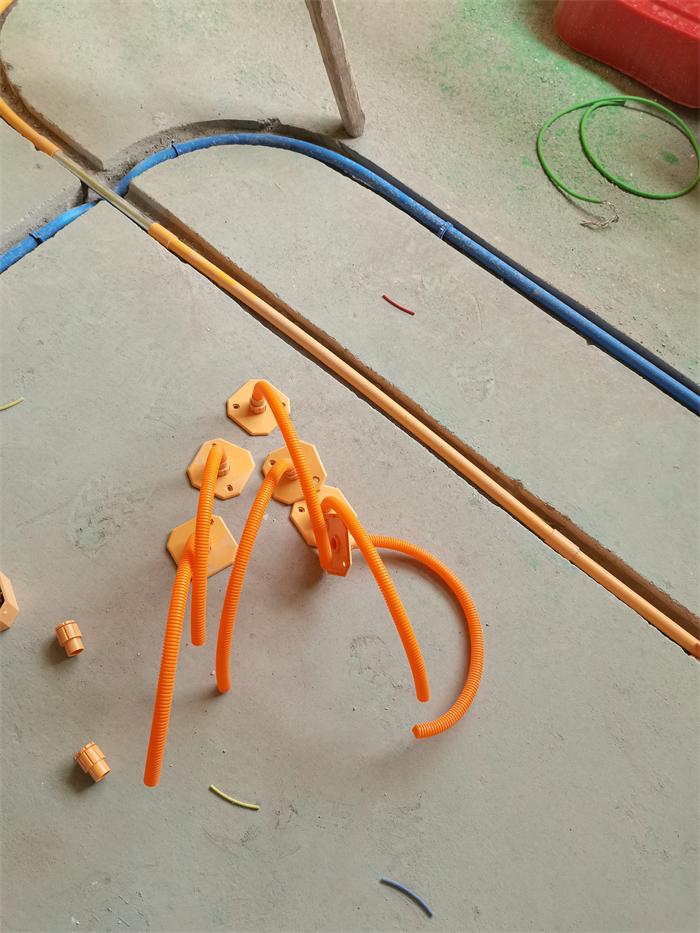

筒灯电线用波纹管保护

发表于 2022-8-27 16:35:59

开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2022-8-27 16:37:09

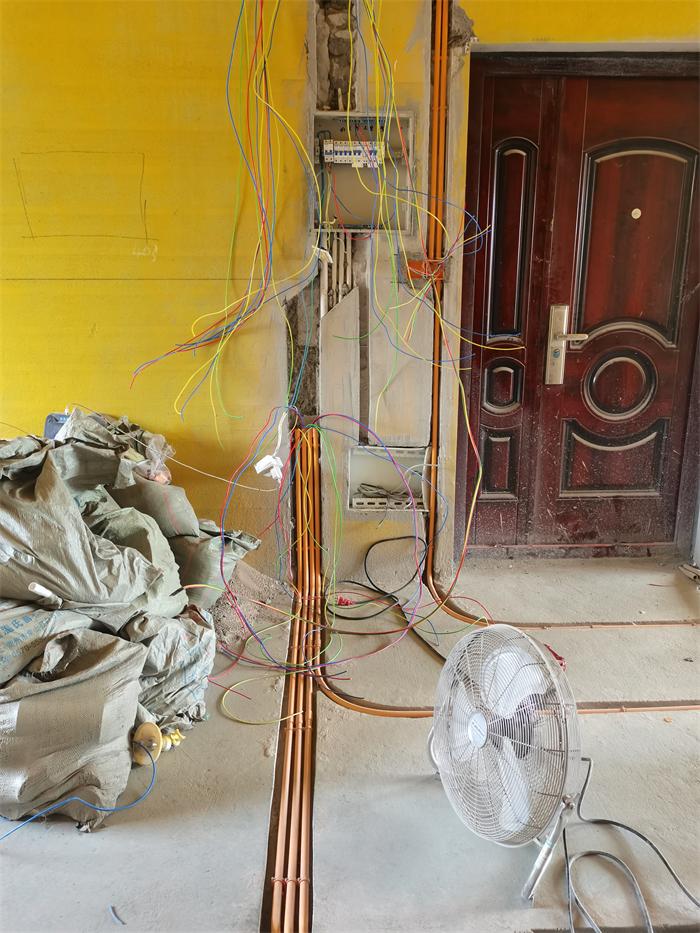

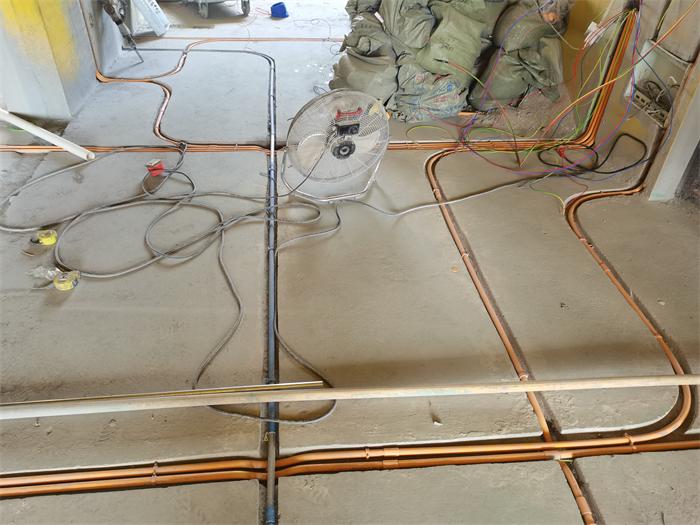

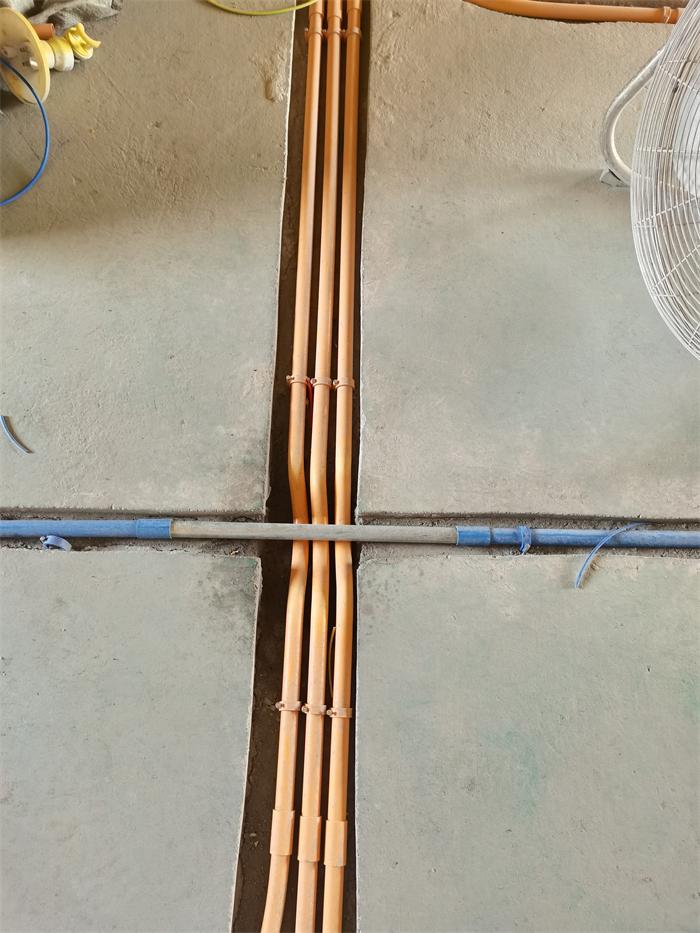

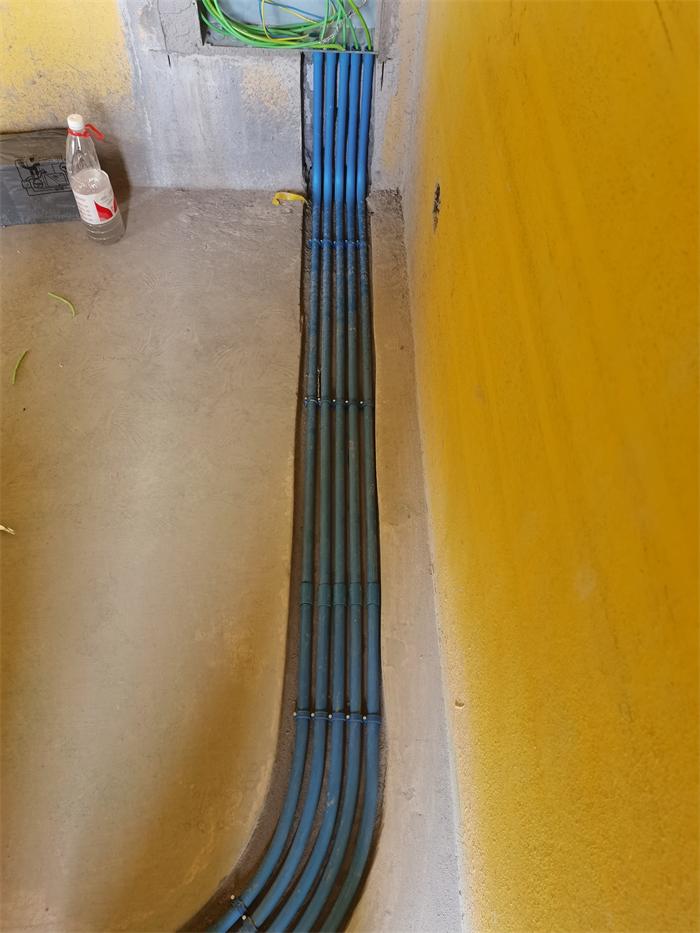

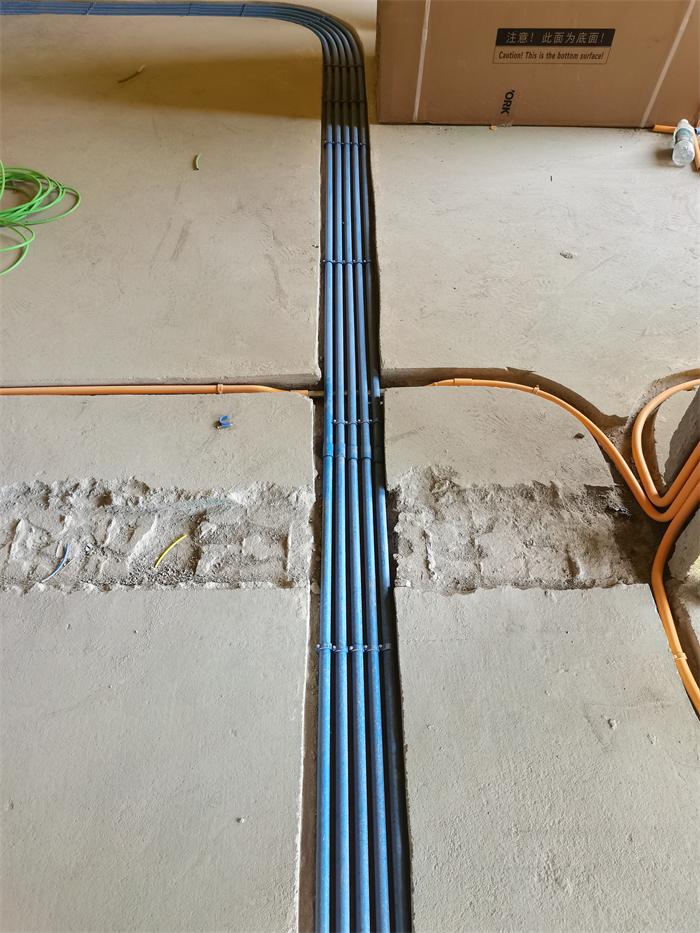

地面线管并排2根以上管卡平钉，间隙均匀

发表于 2022-8-27 16:38:03

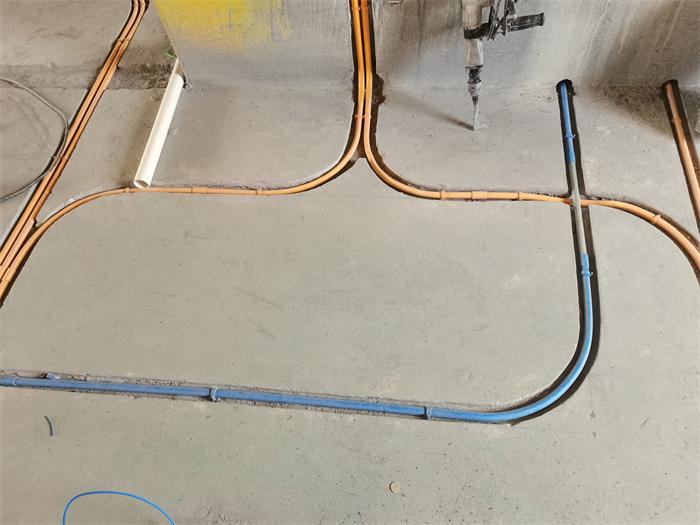

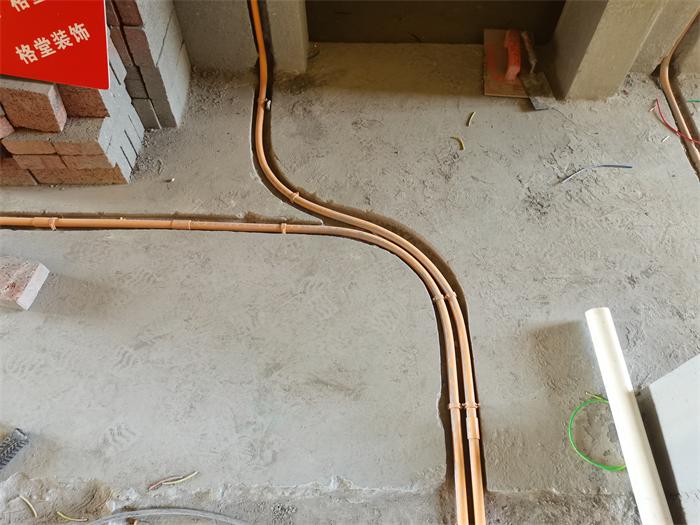

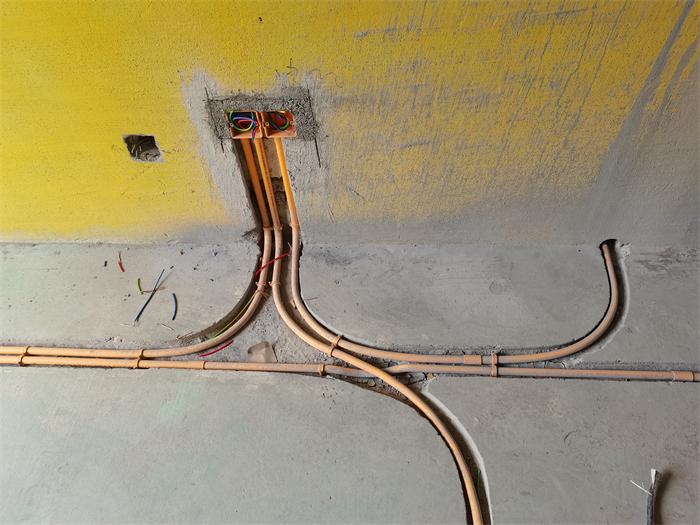

线槽转弯处大弧弯工艺施工，方便抽拉电线
