江南里12-1#265㎡美式——容

发表于 2022-8-23 13:13:40

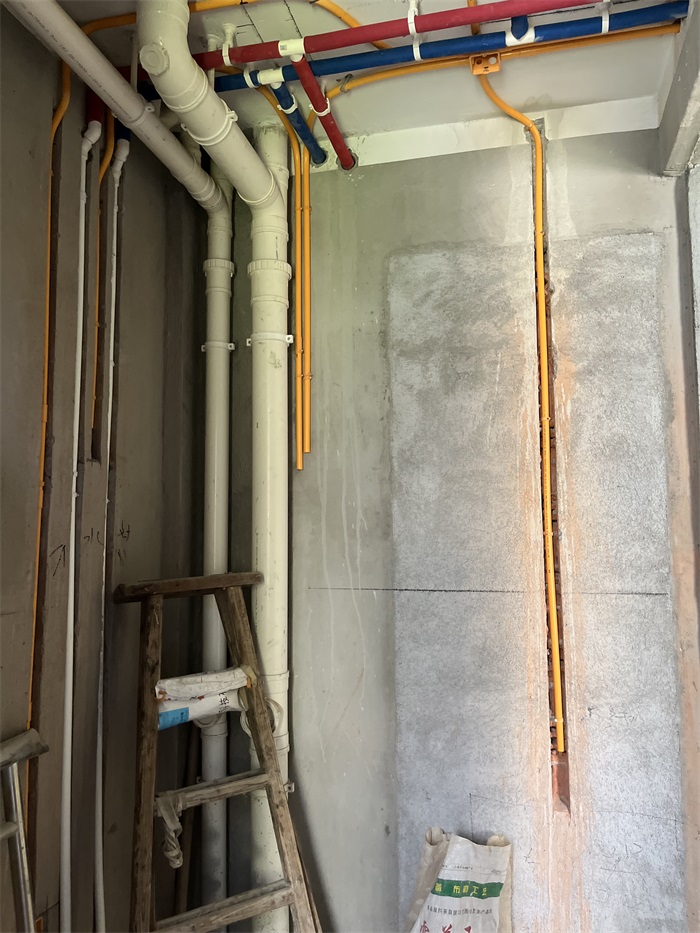

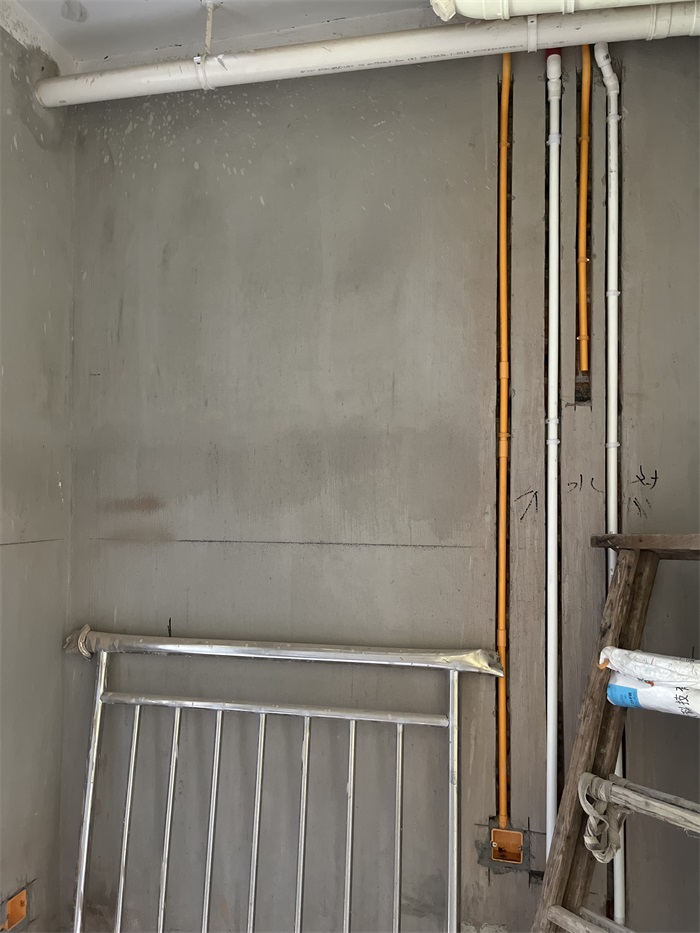

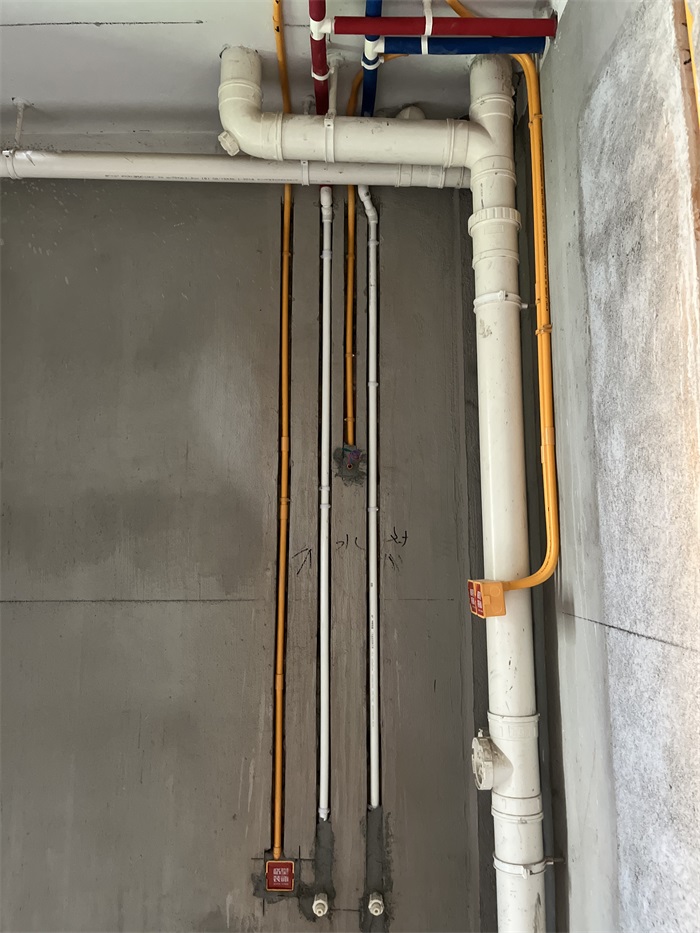

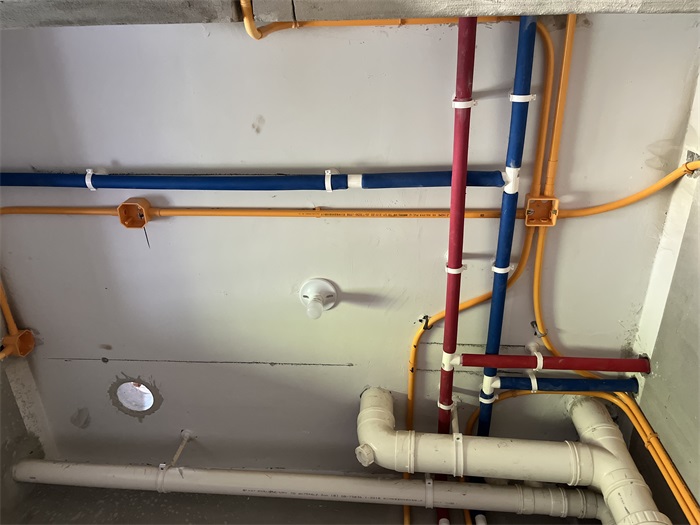

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。

发表于 2022-8-23 13:14:55

发表于 2022-8-25 13:30:57

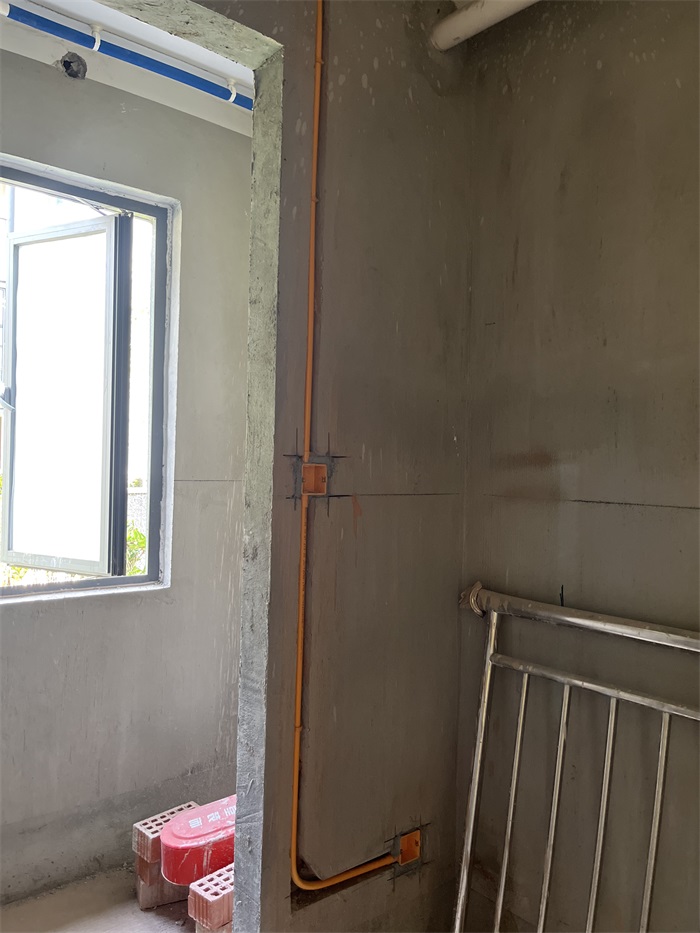

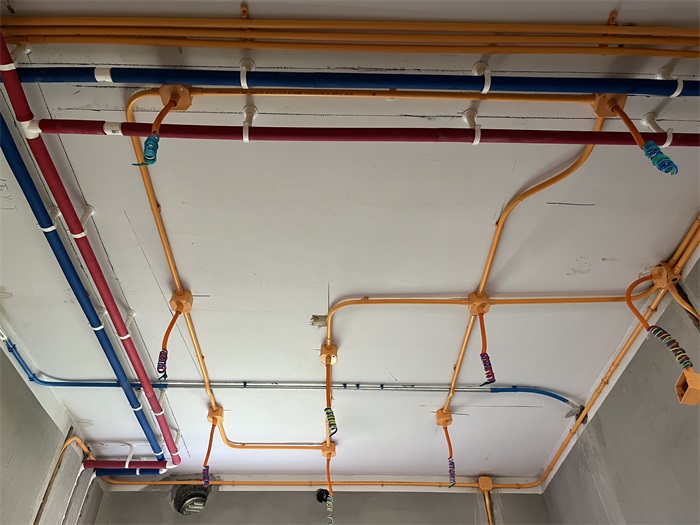

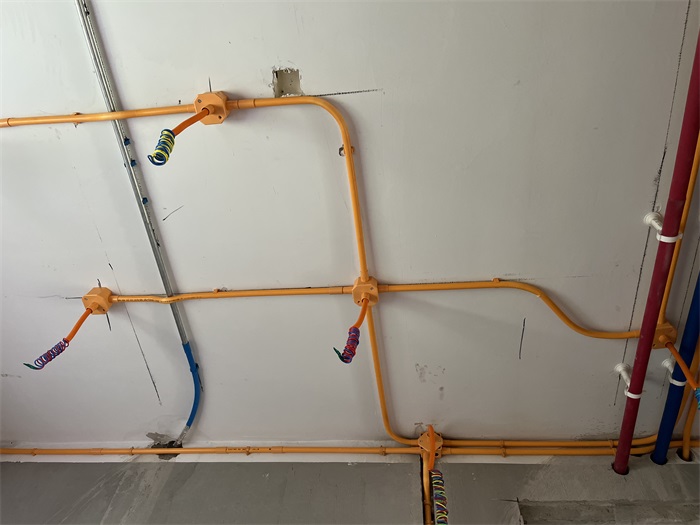

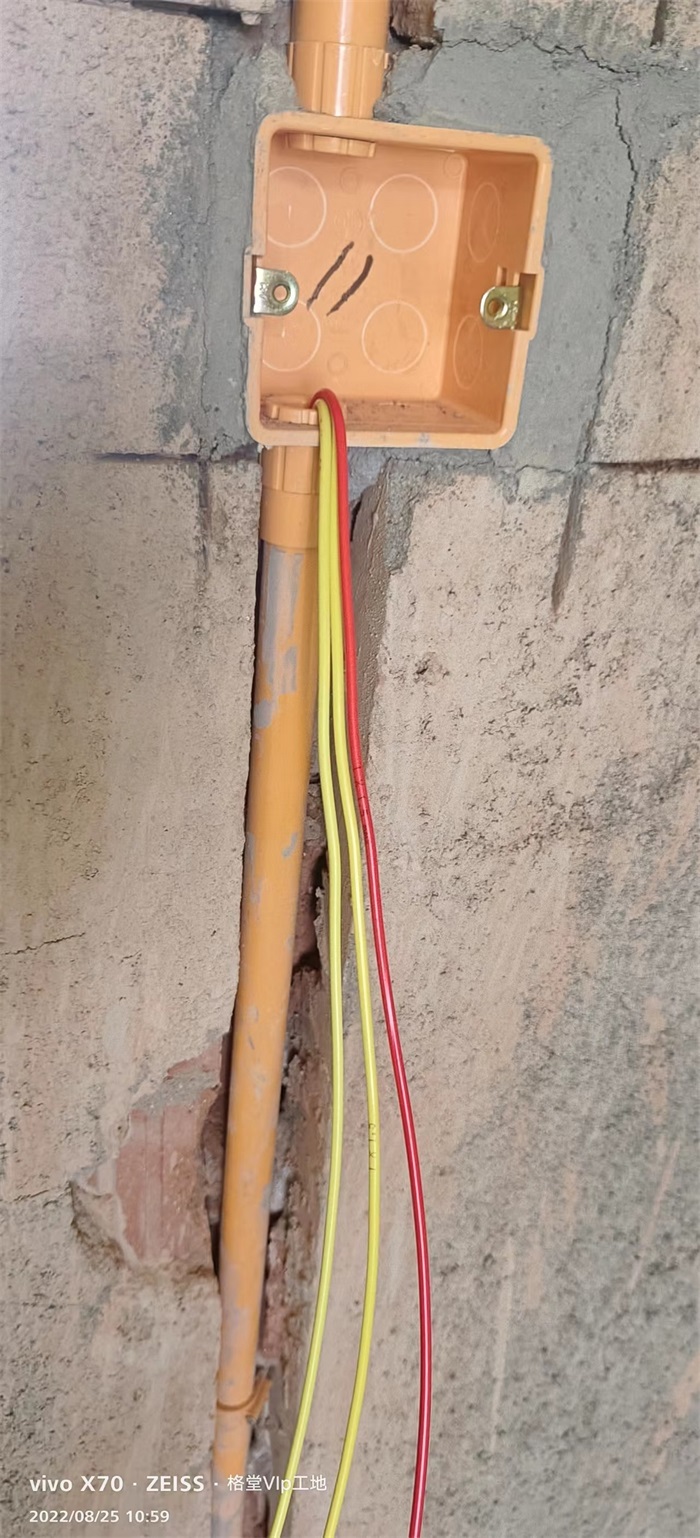

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根。

发表于 2022-8-28 11:07:53

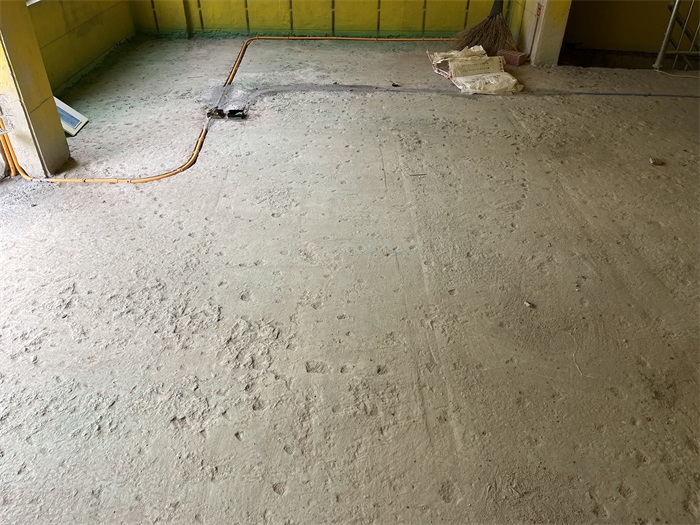

所以电线必须穿管，混泥土处不能开槽的套黄蜡管保护

发表于 2022-8-28 11:08:26

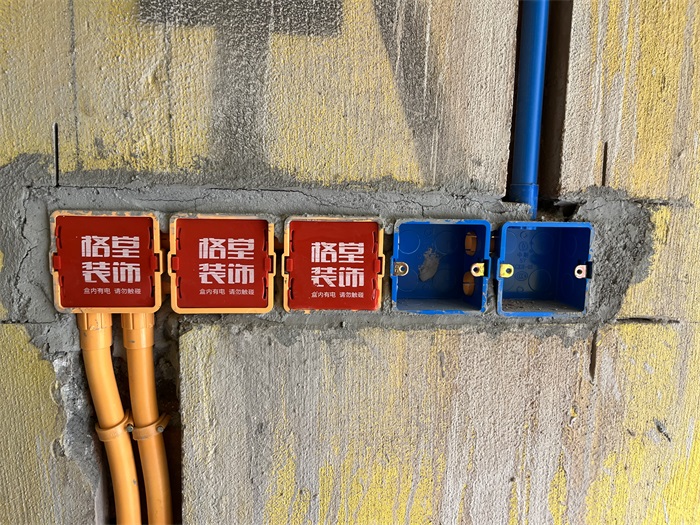

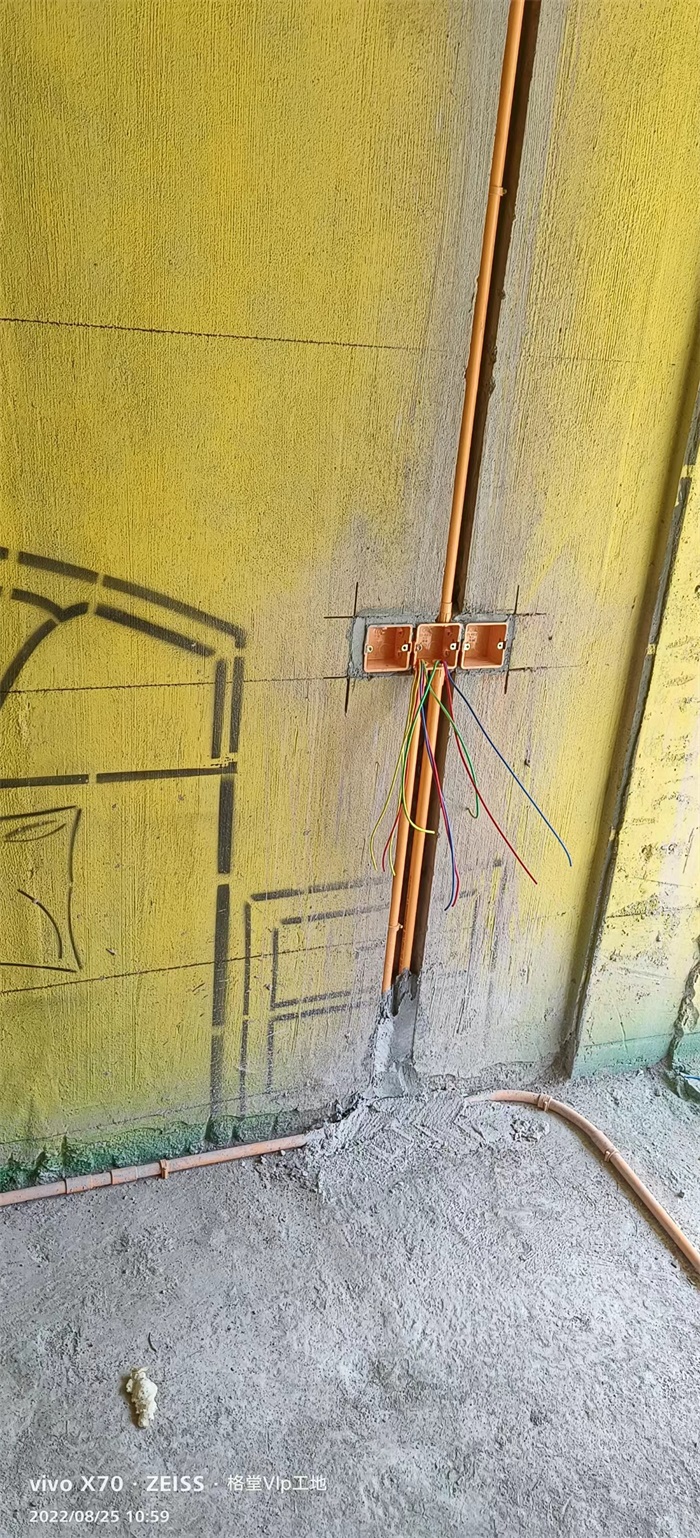

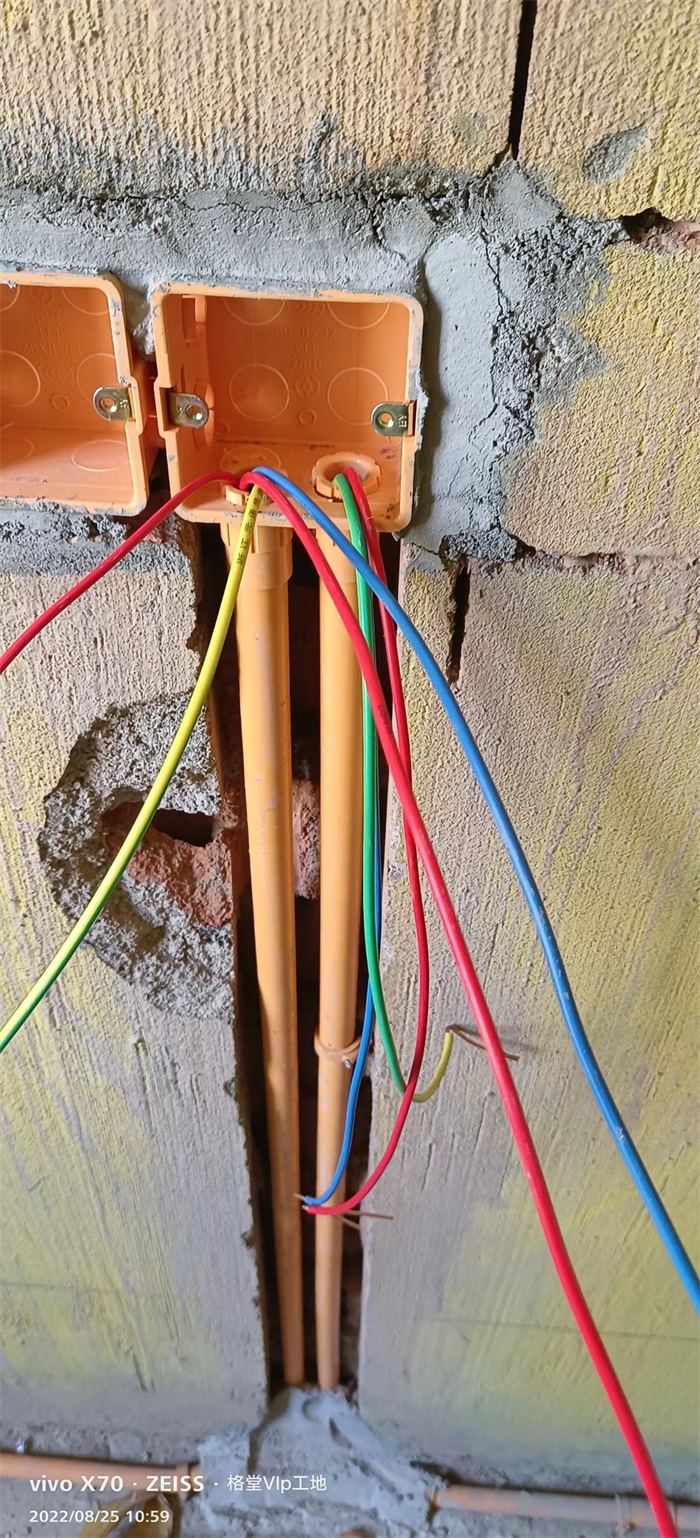

黄色线盒是强电，蓝色线盒是弱电，线盒与线盒并排预埋添加快速连接件，防止水泥砂浆进入线盒，保护电线

发表于 2022-8-28 11:09:19

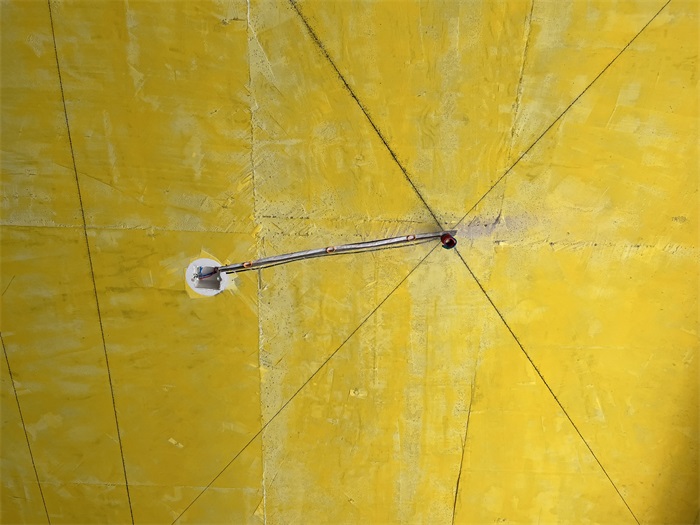

波纹管是用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件

发表于 2022-8-28 11:10:21

柜体内水管接头外接，能及时发现漏水。

发表于 2022-8-28 11:11:57

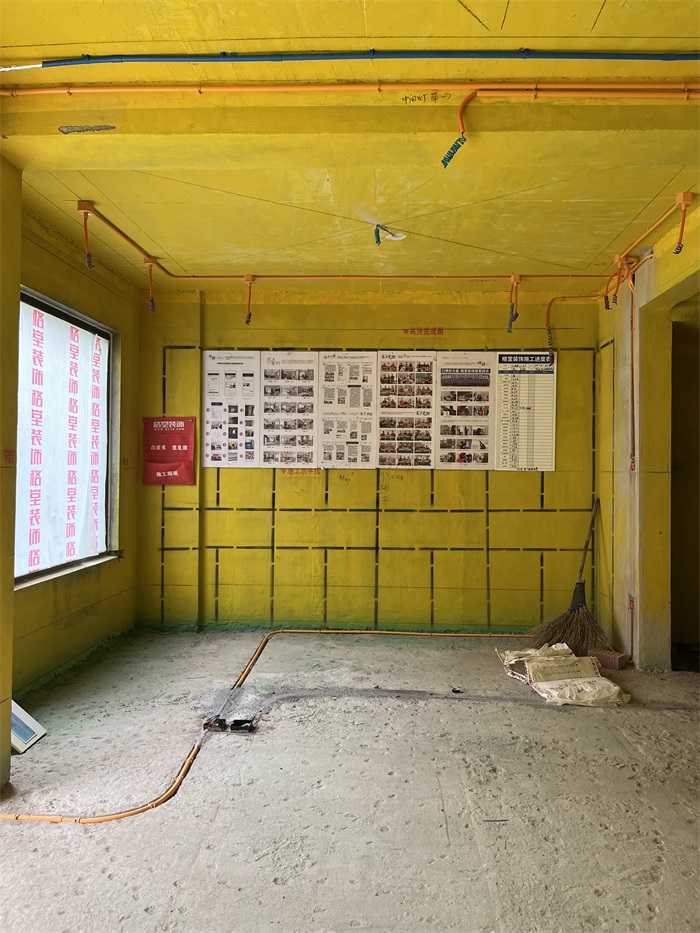

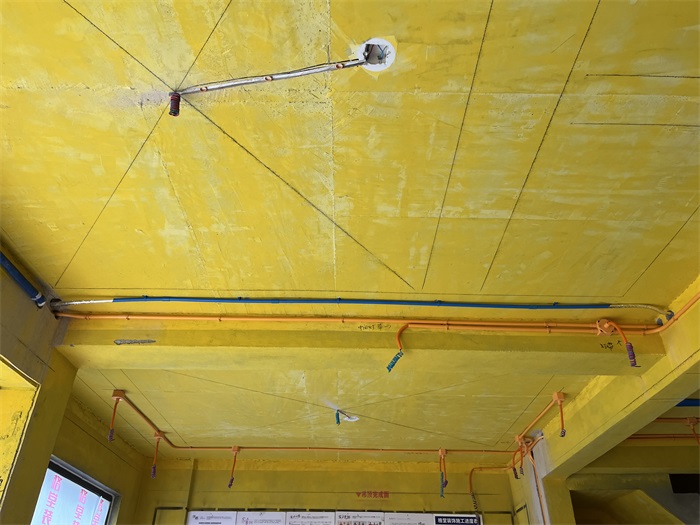

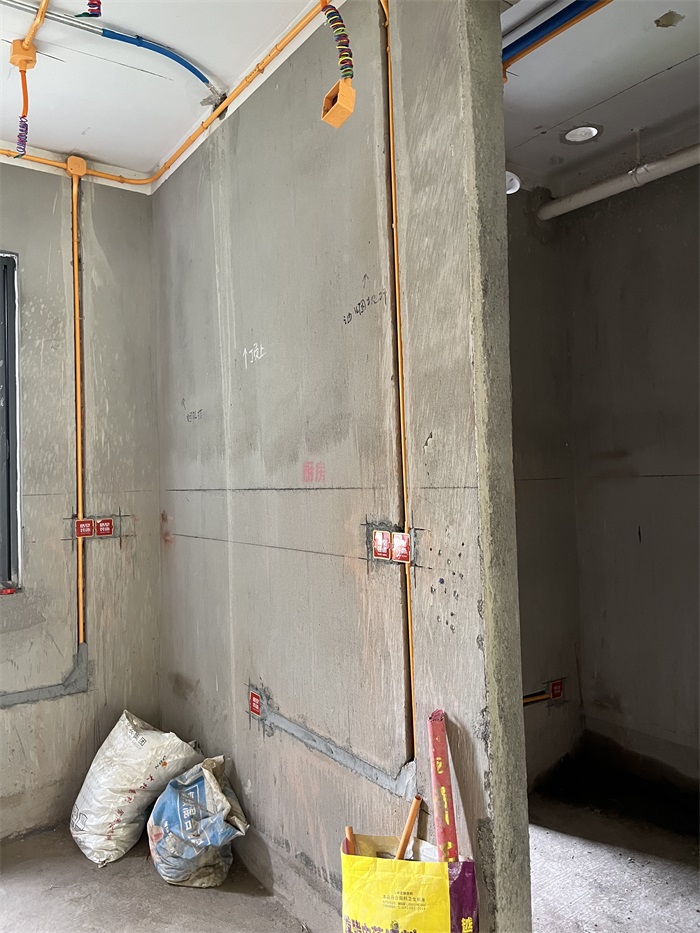

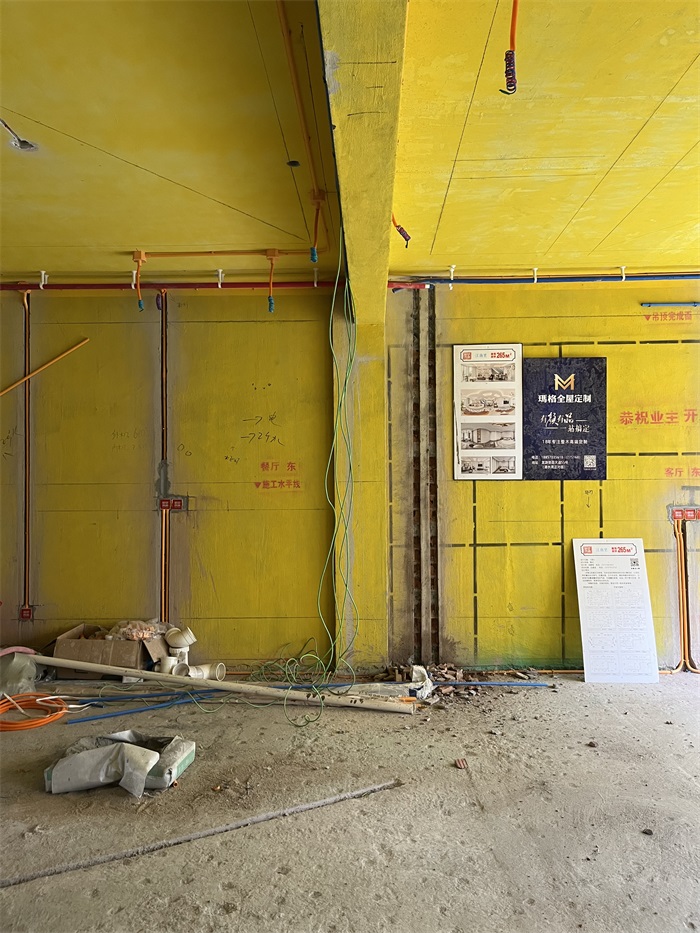

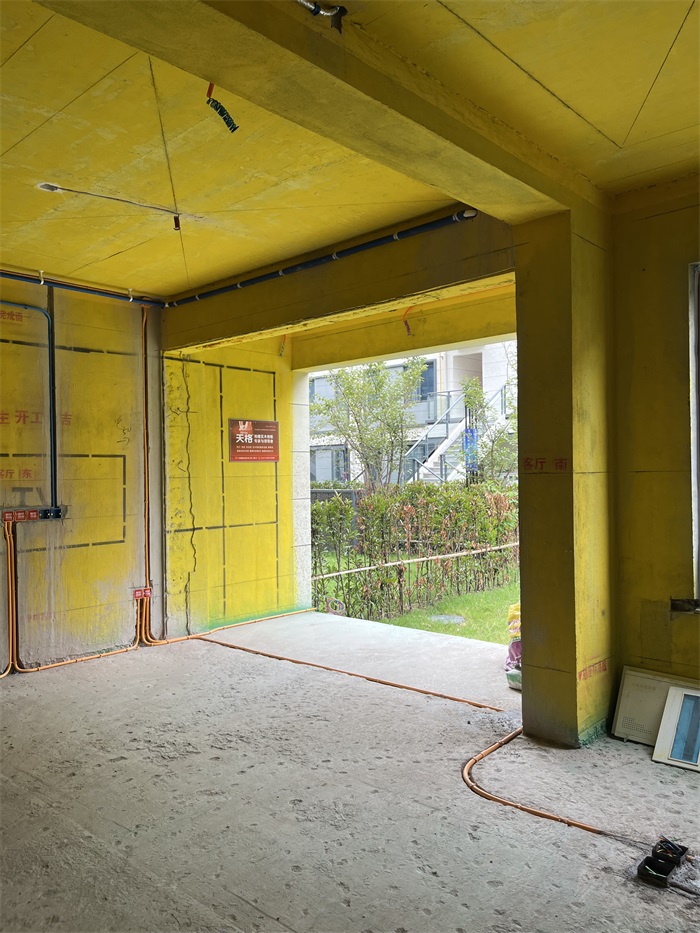

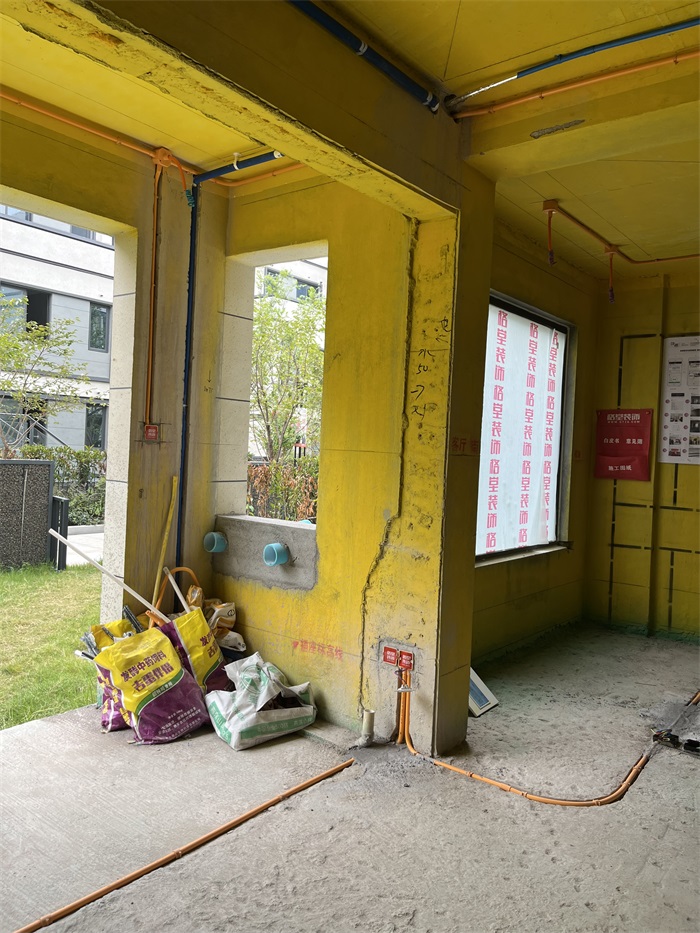

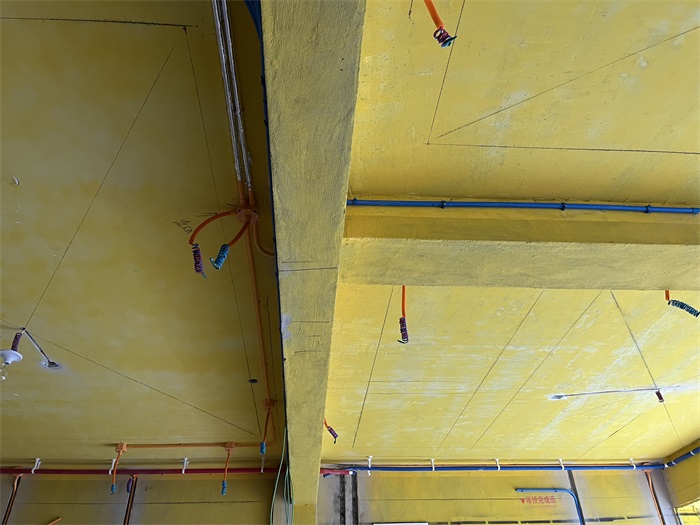

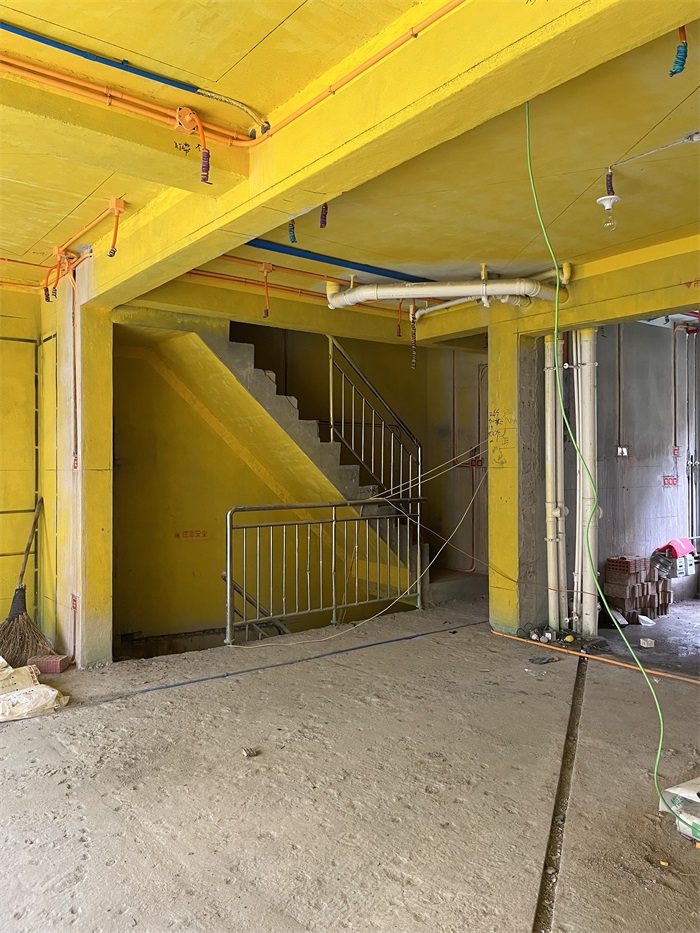

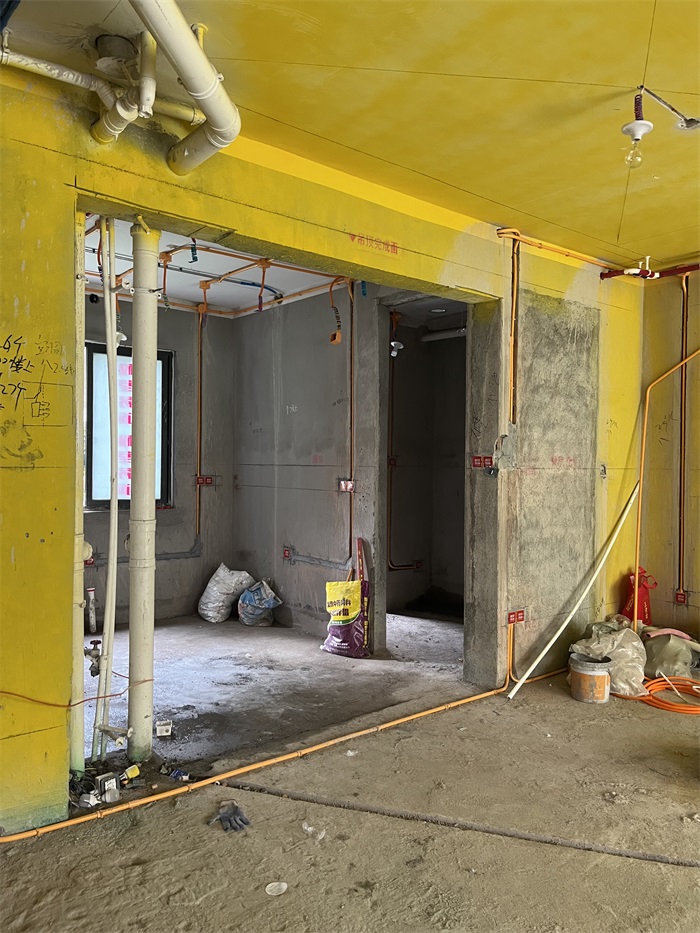

客餐厅水电安装完工

发表于 2022-8-28 11:12:17

发表于 2022-8-28 11:12:52

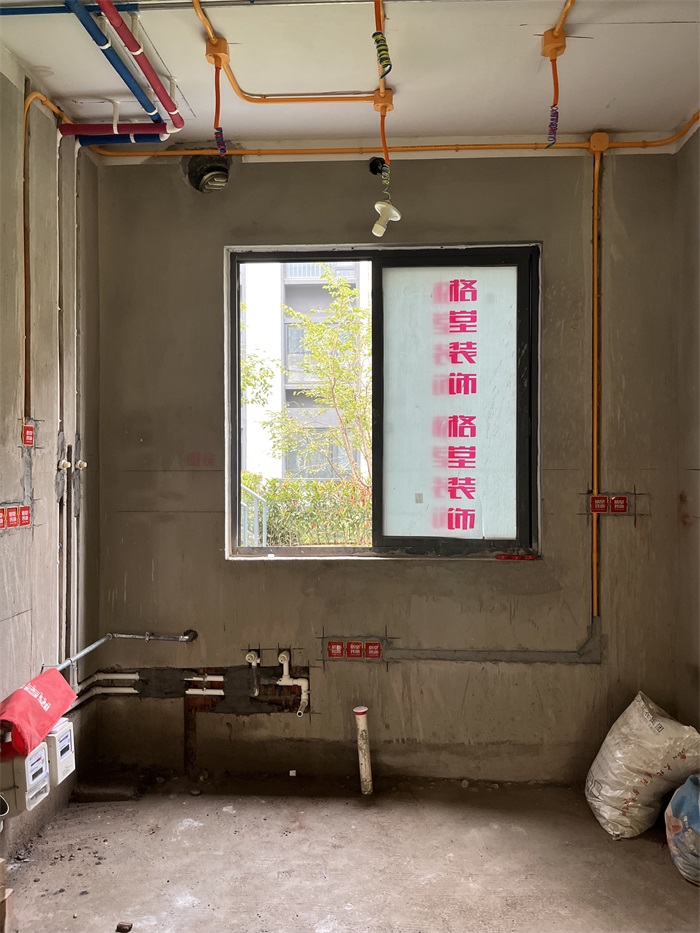

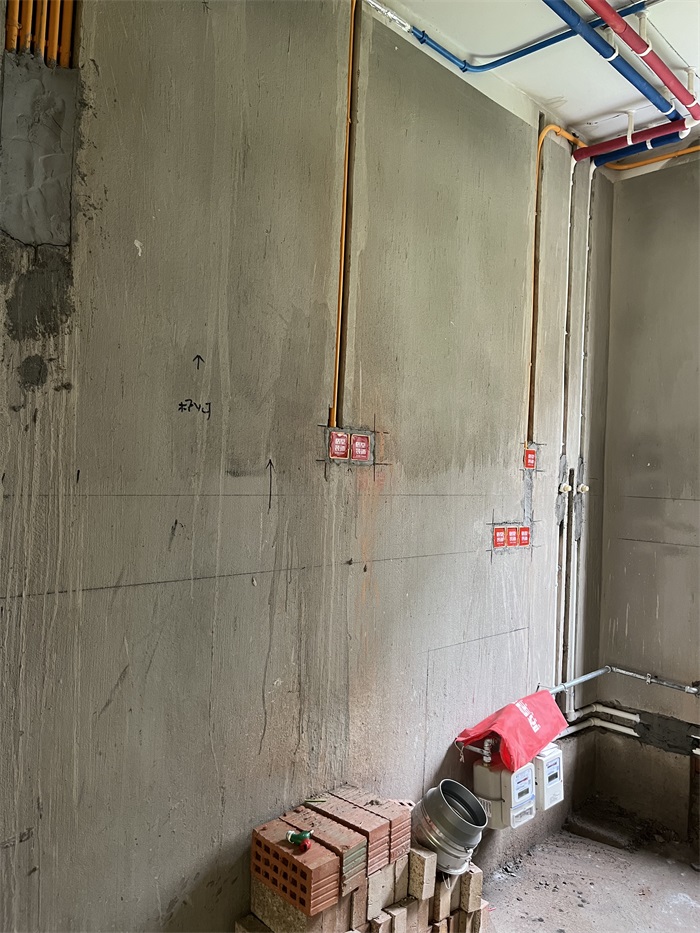

厨房水电安装完
