招贤里7-1-5#102㎡现代简约—— 【宁静雅致】

发表于 2022-7-27 16:20:17

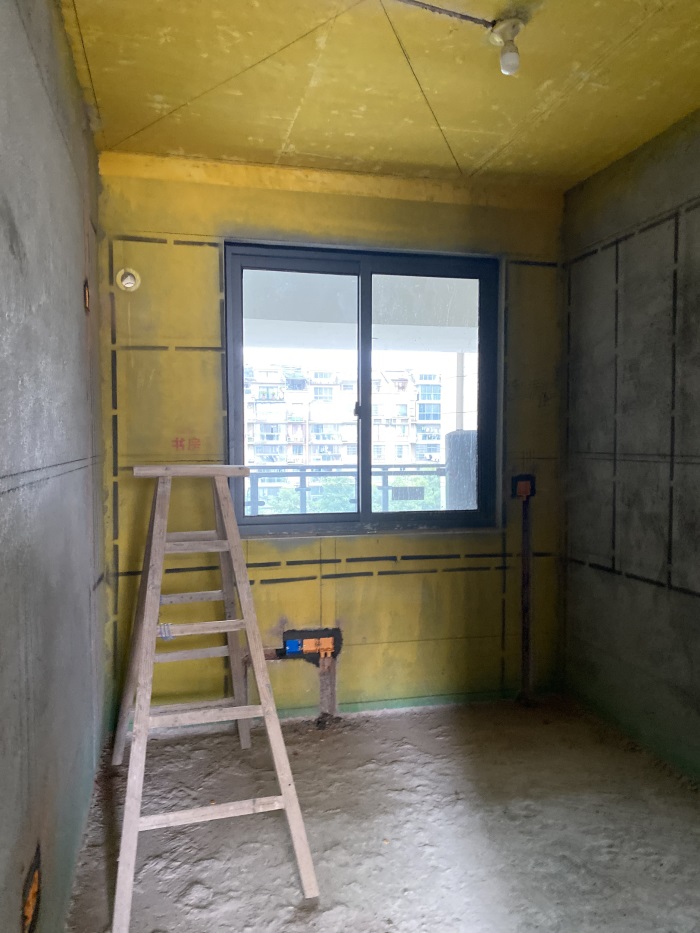

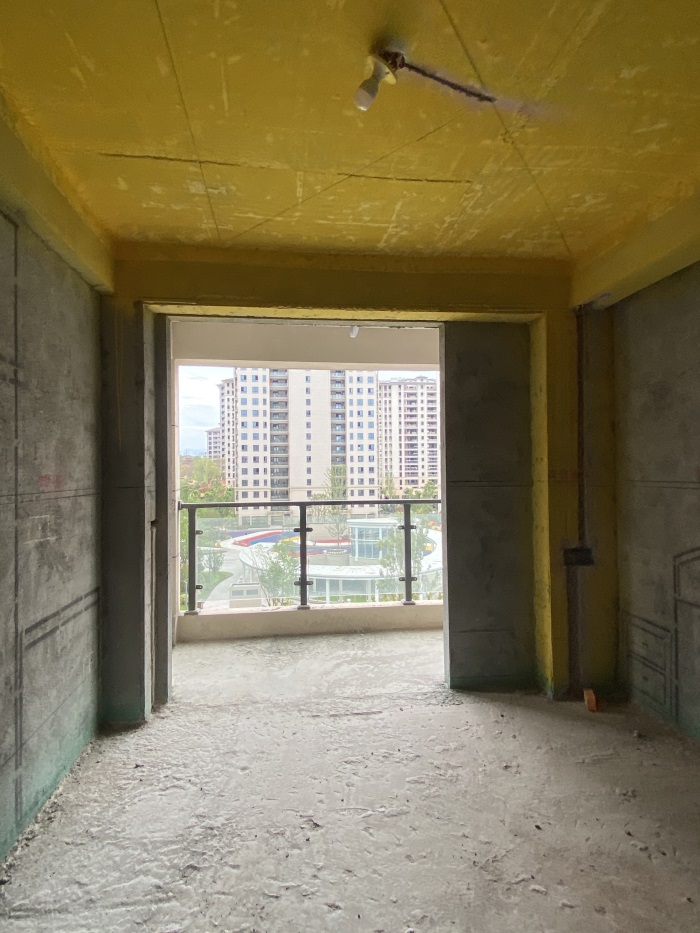

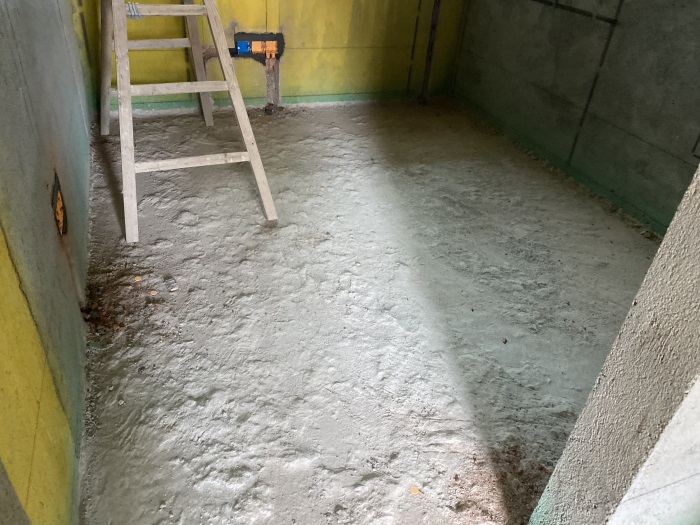

次卧

发表于 2022-7-27 16:20:58

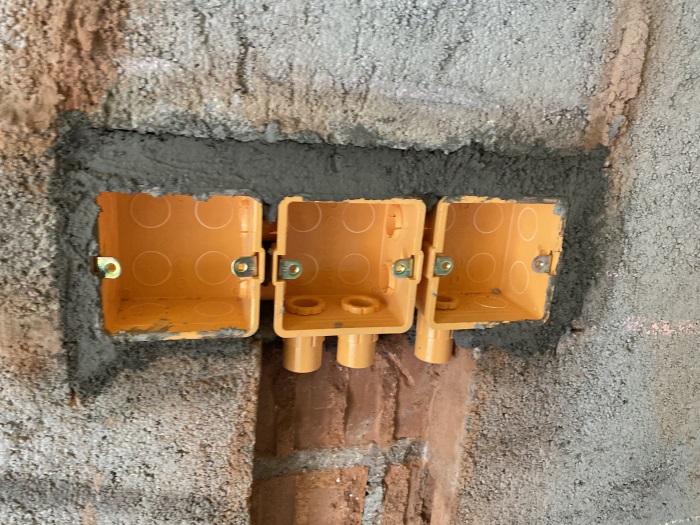

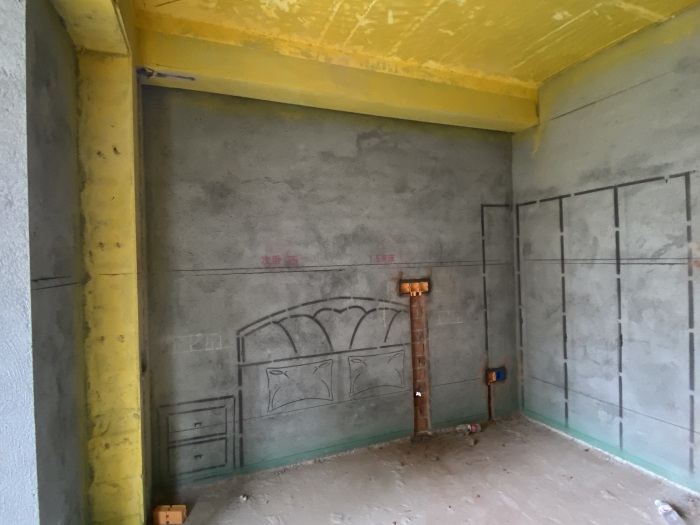

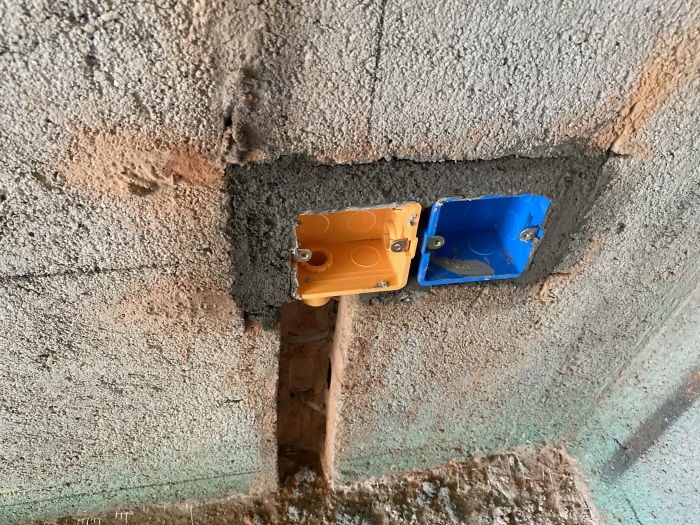

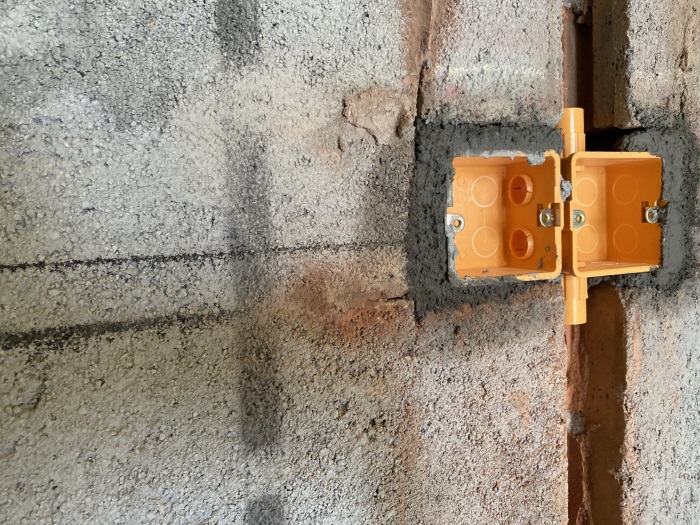

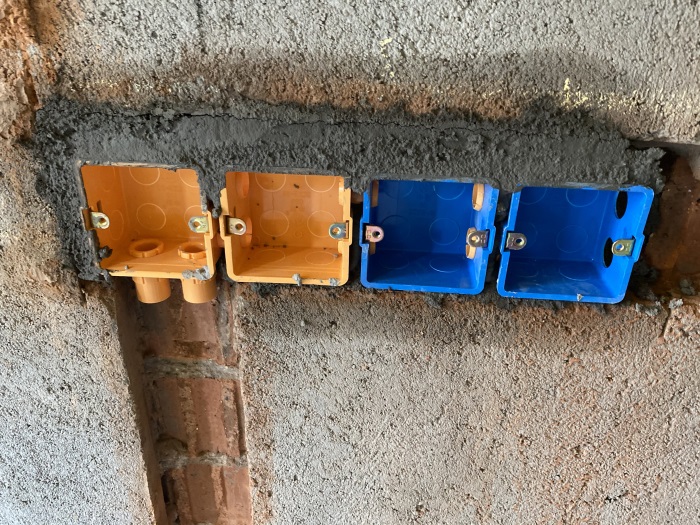

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-7-27 16:21:27

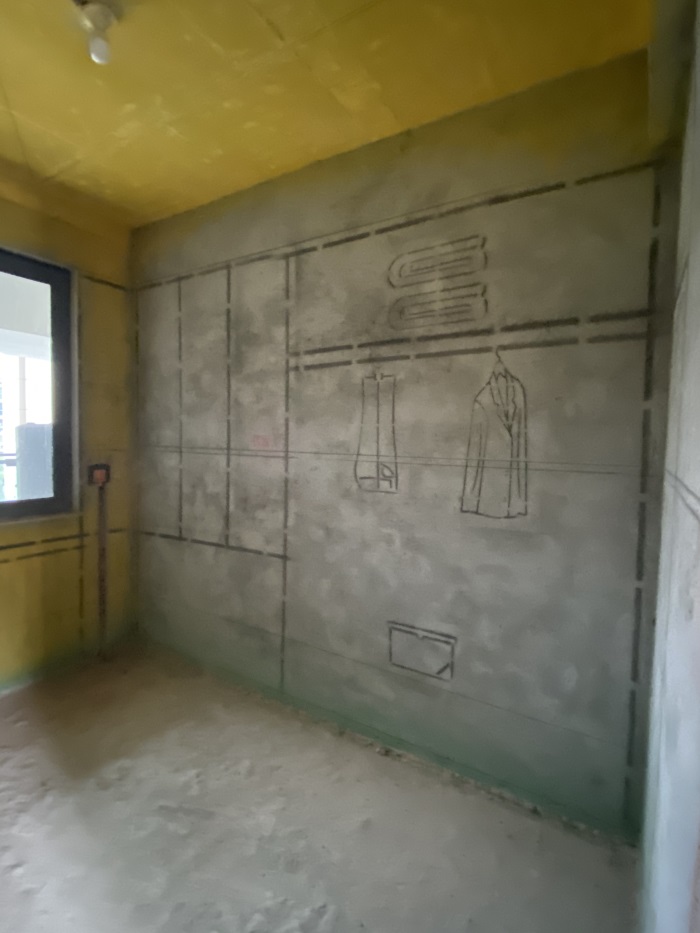

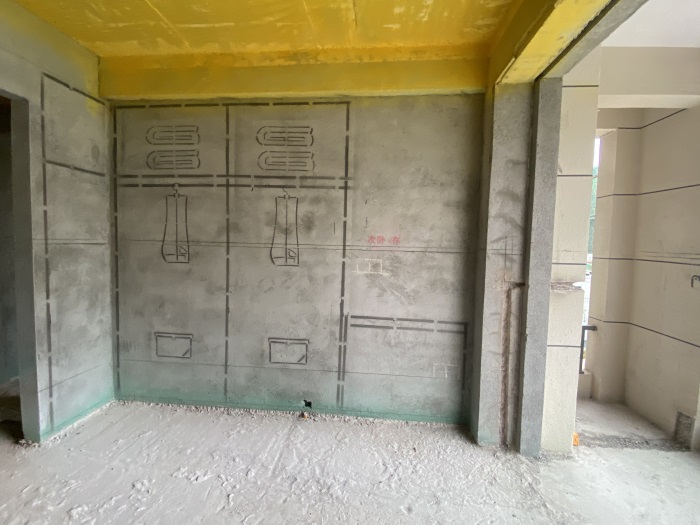

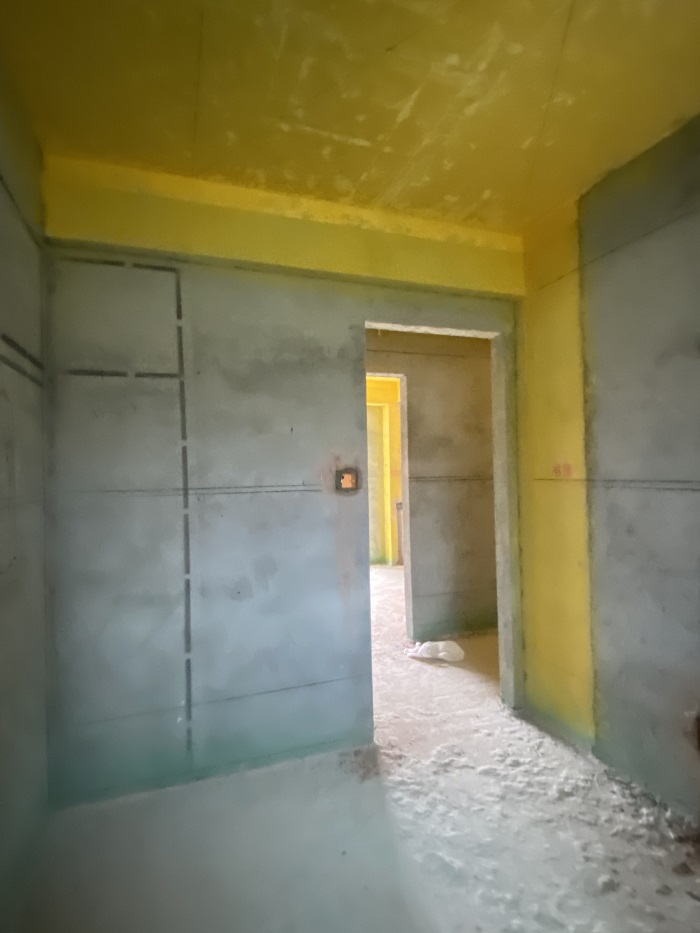

书房

发表于 2022-7-27 16:22:04

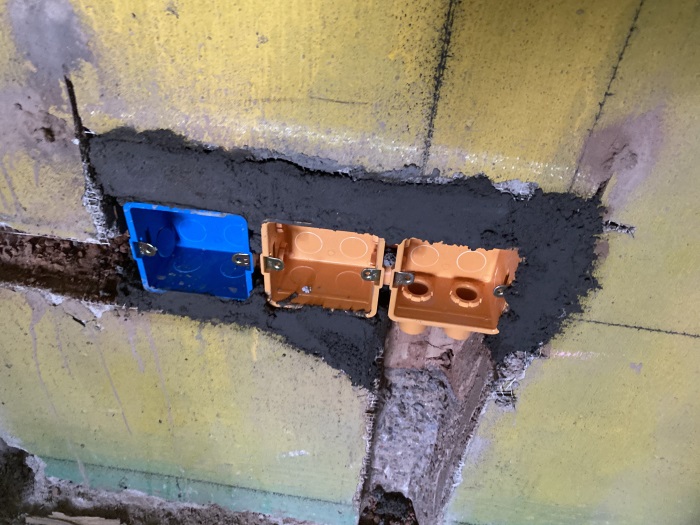

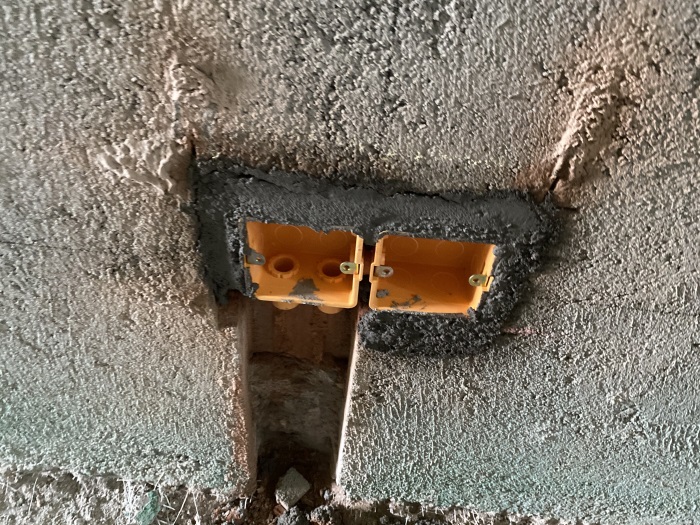

书房墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-7-27 16:22:35

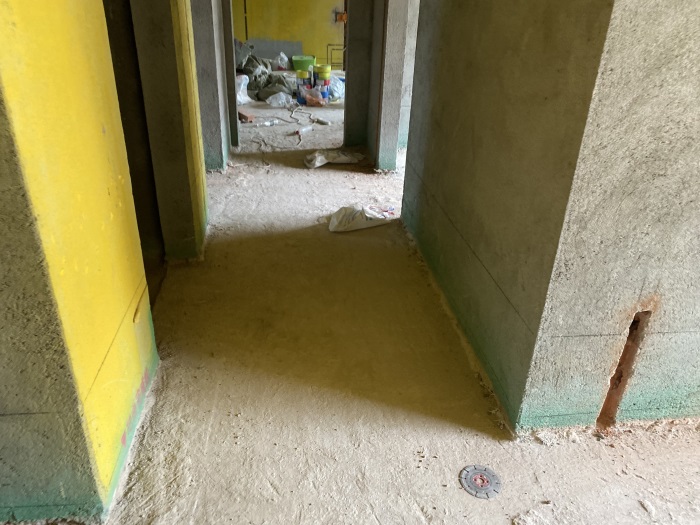

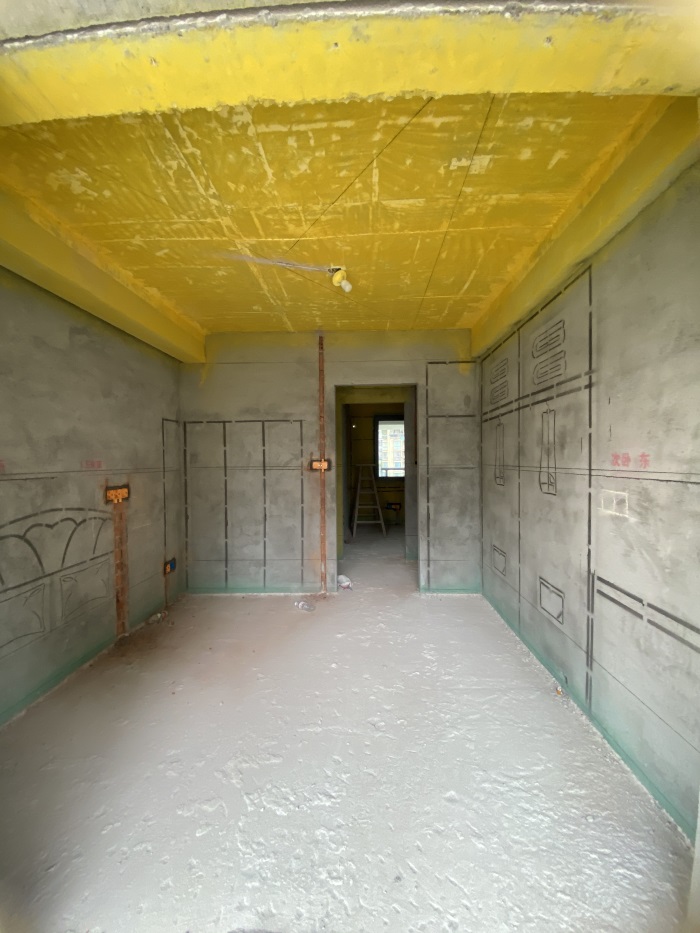

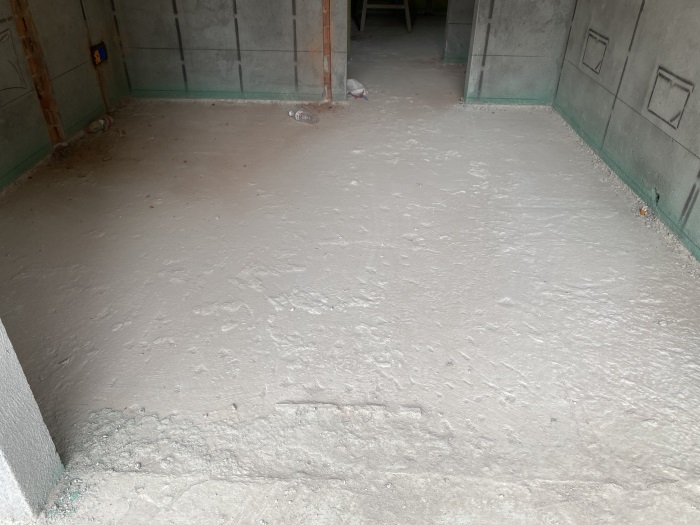

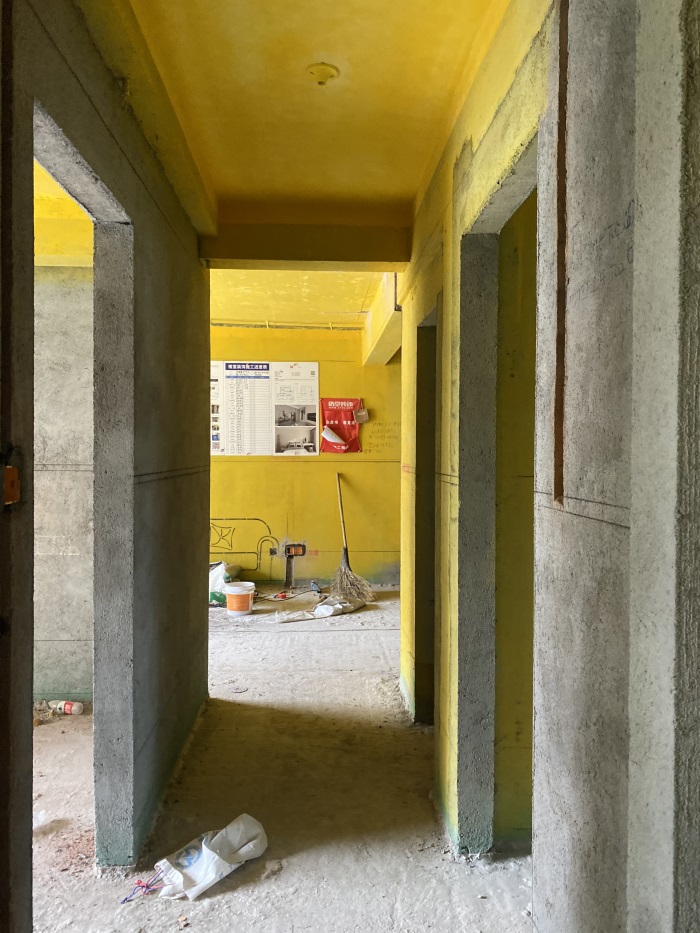

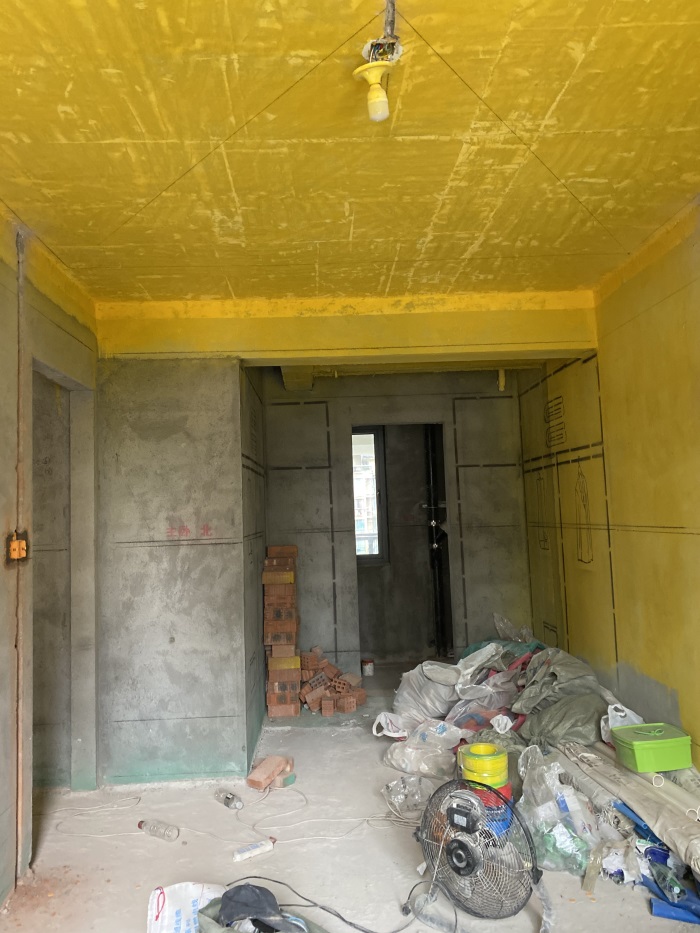

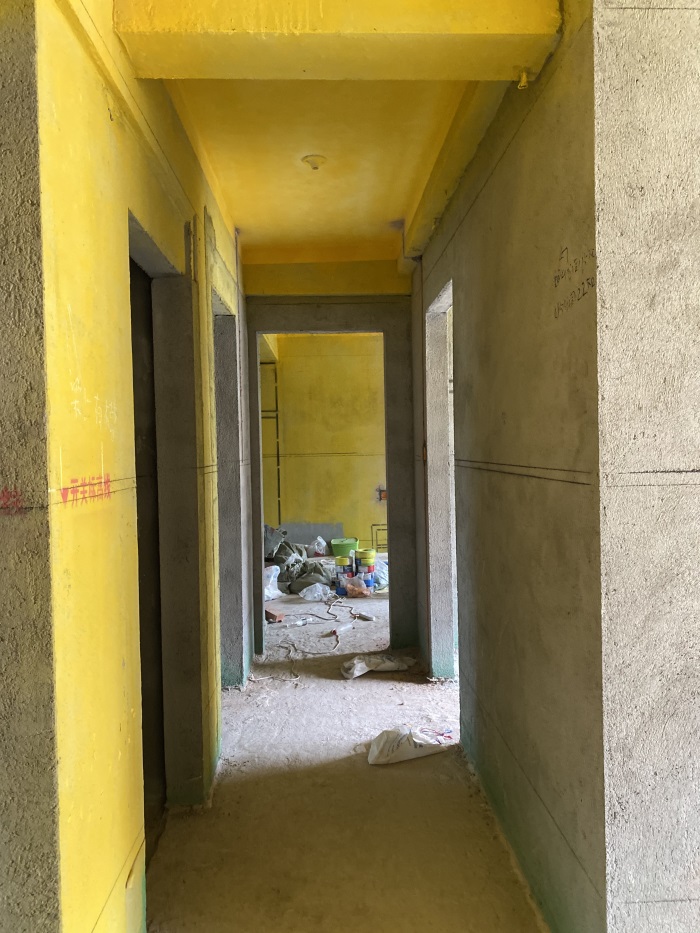

房间过道

发表于 2022-7-27 16:23:34

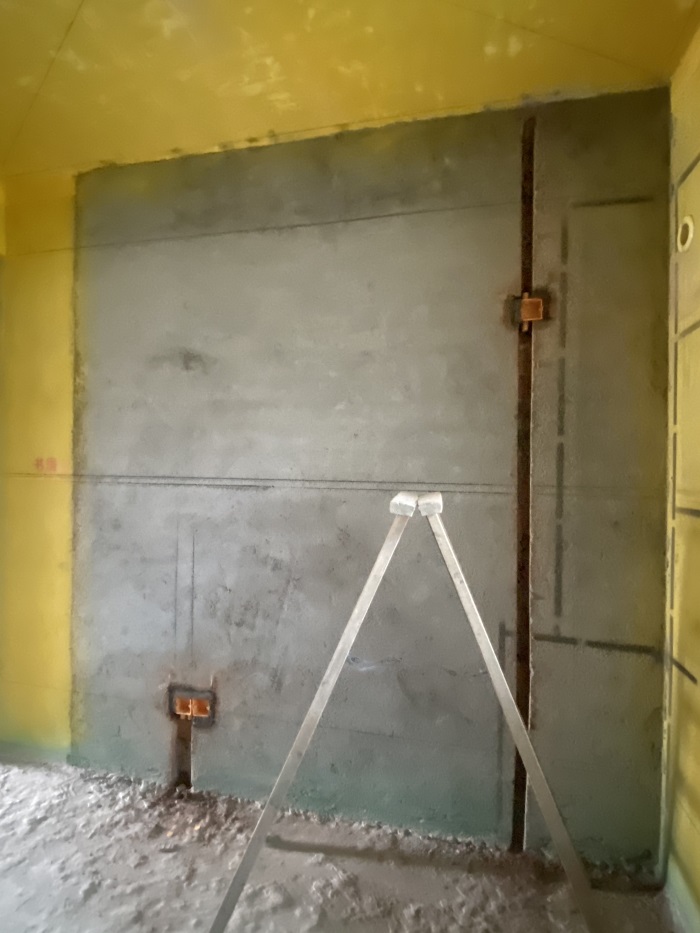

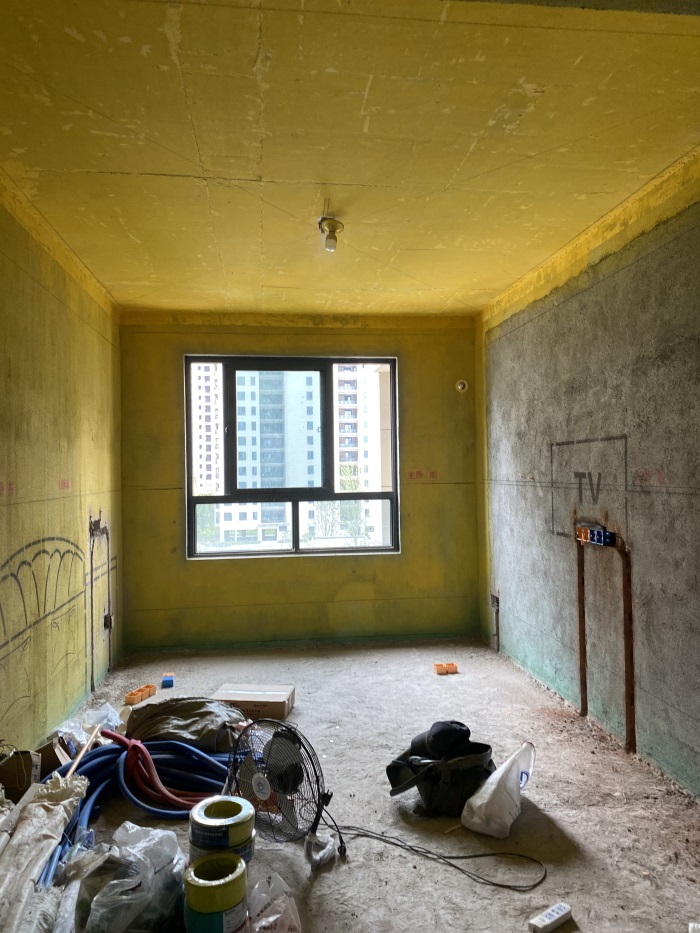

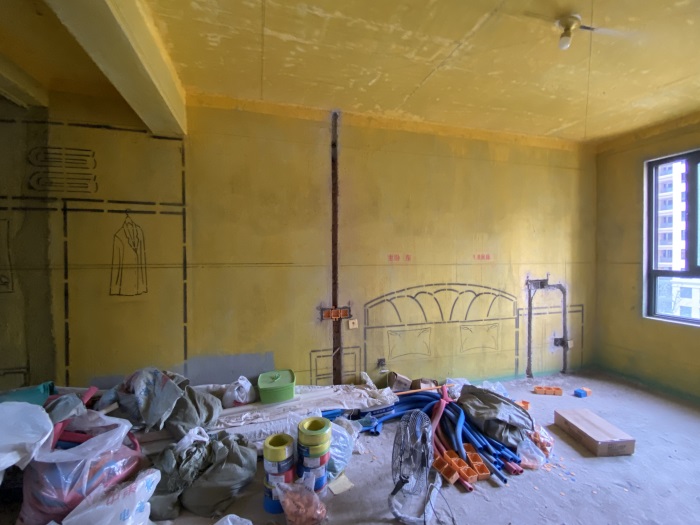

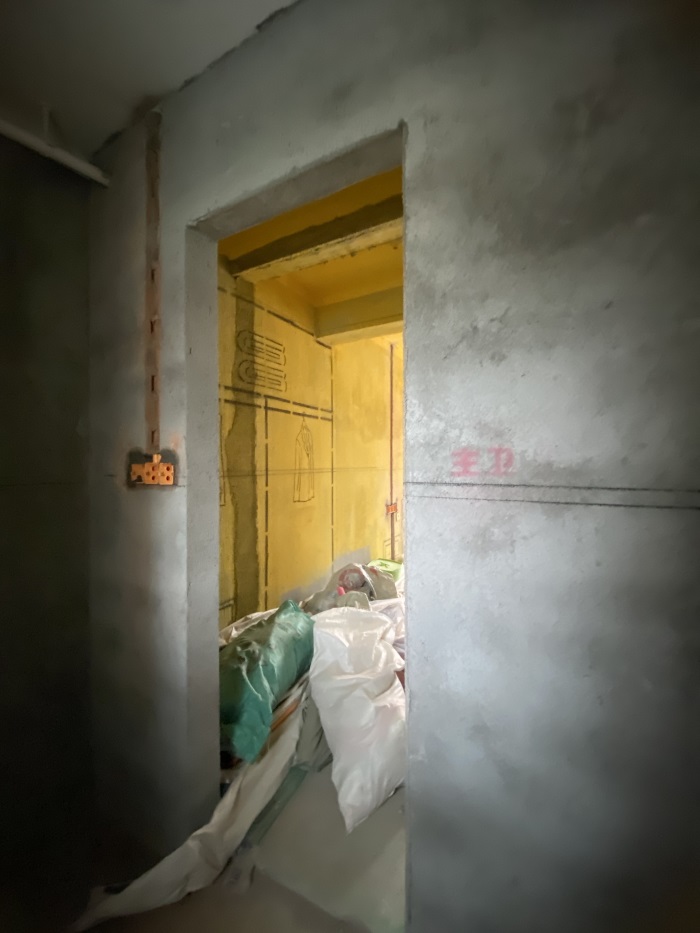

主卧

发表于 2022-7-27 16:24:04

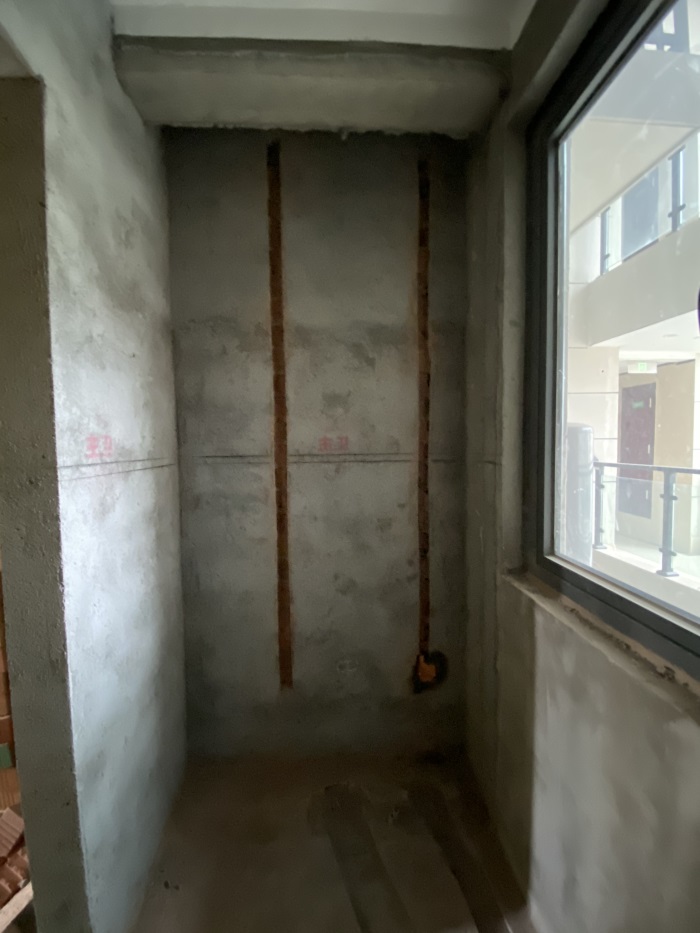

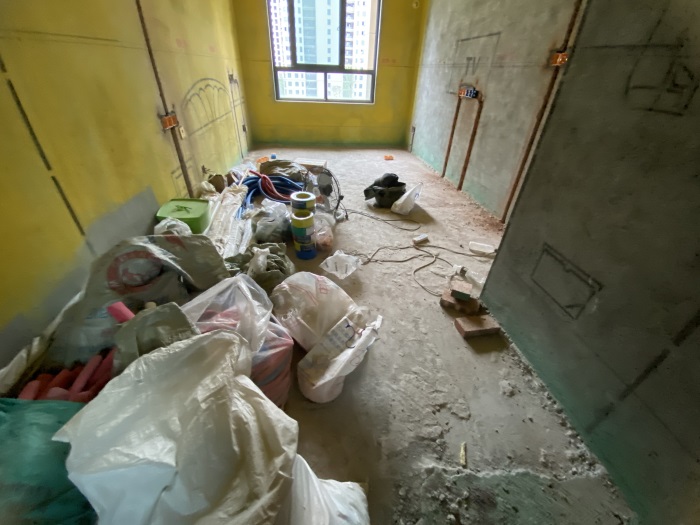

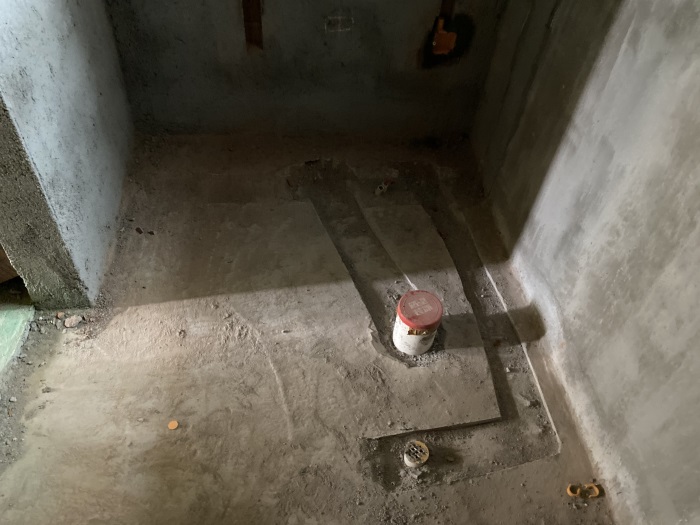

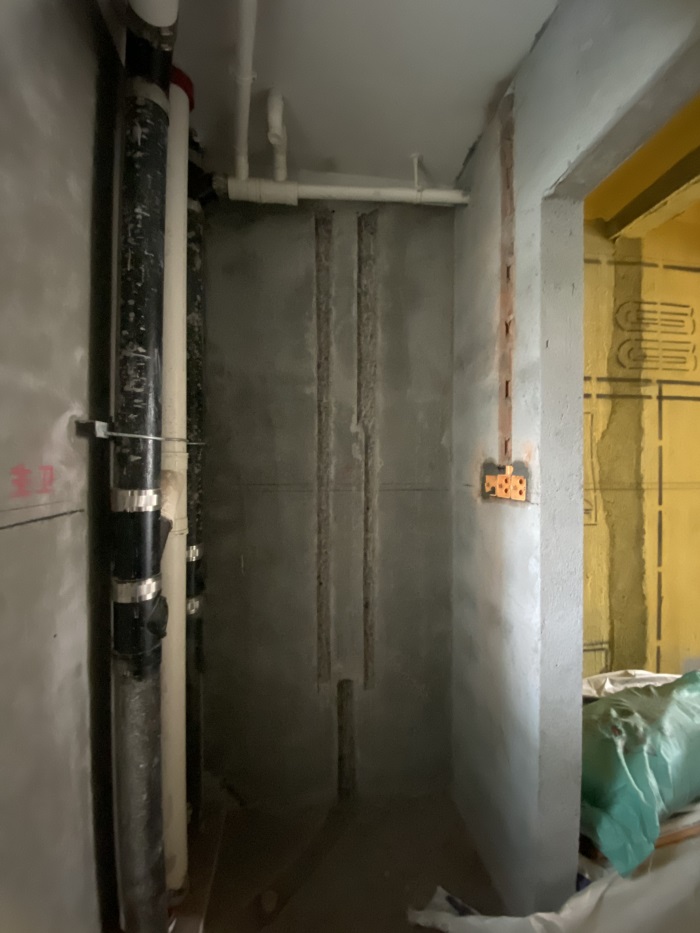

主卫

发表于 2022-7-31 15:55:24

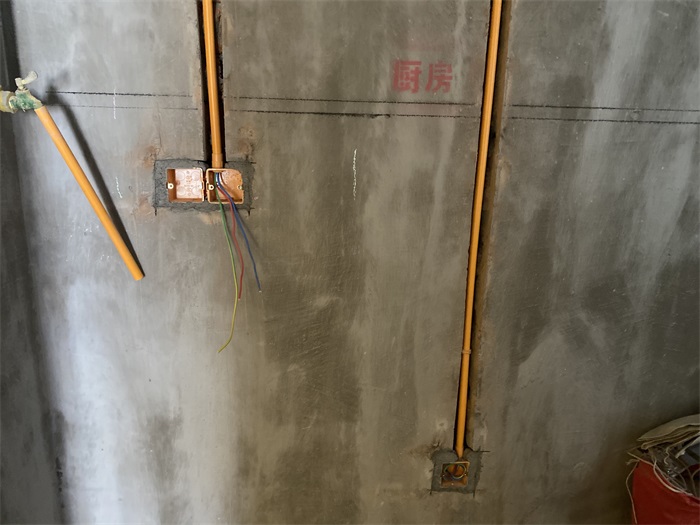

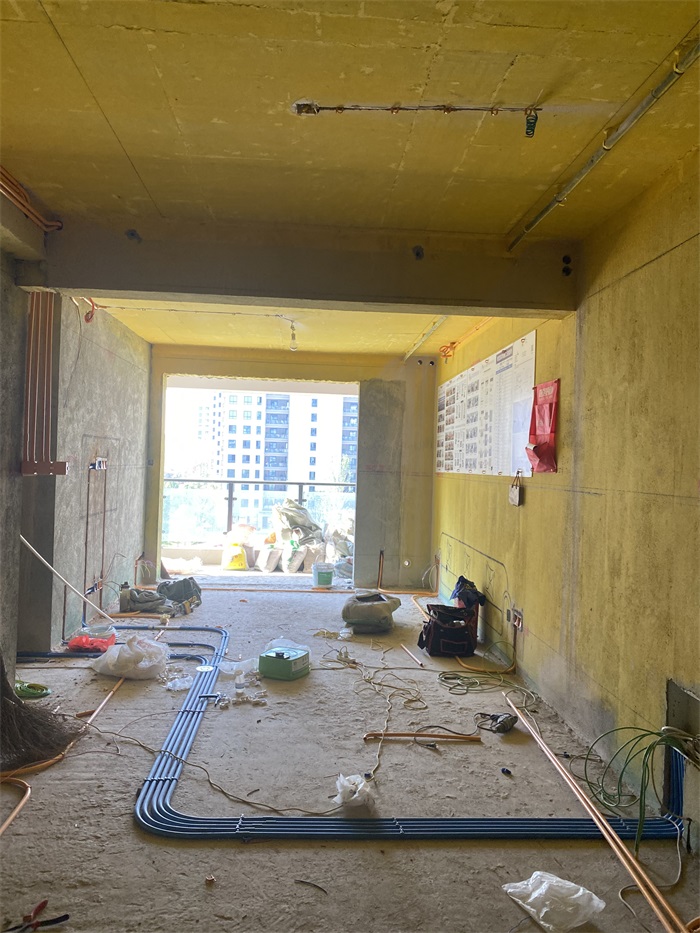

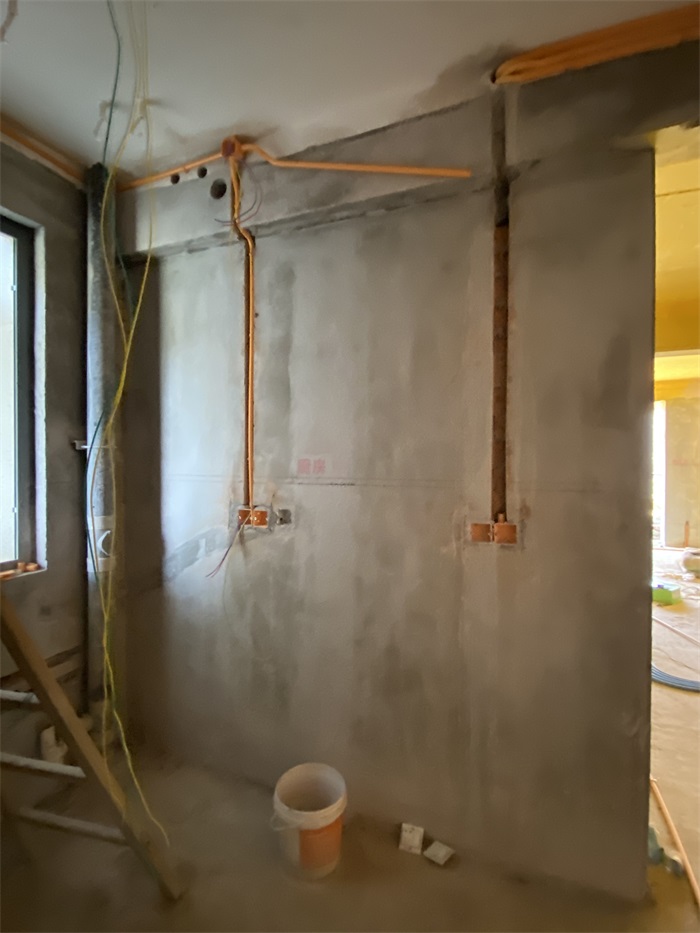

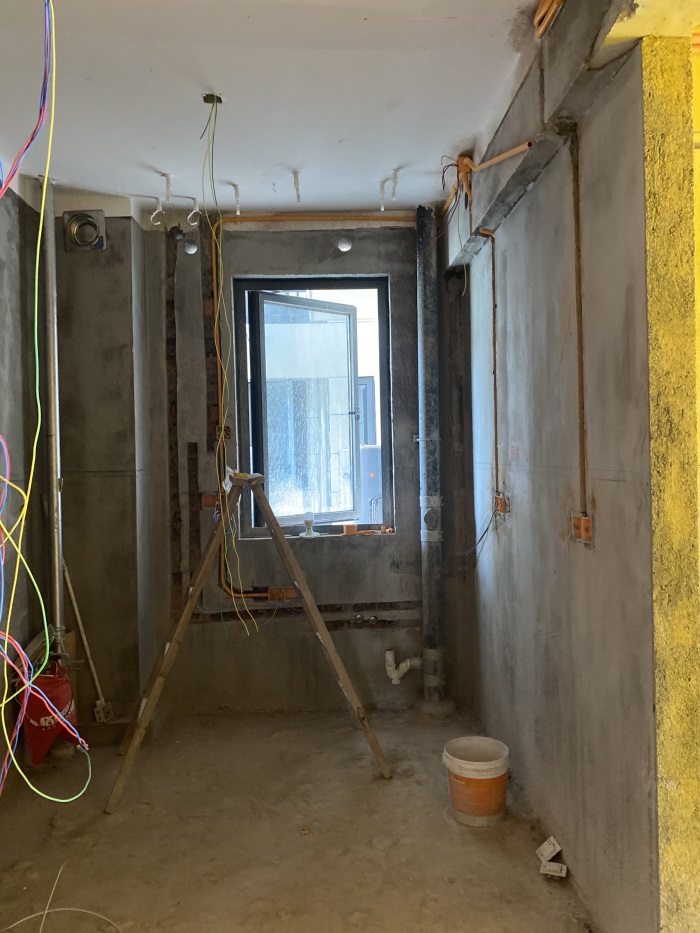

厨房墙面正在布置线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

发表于 2022-7-31 15:57:04

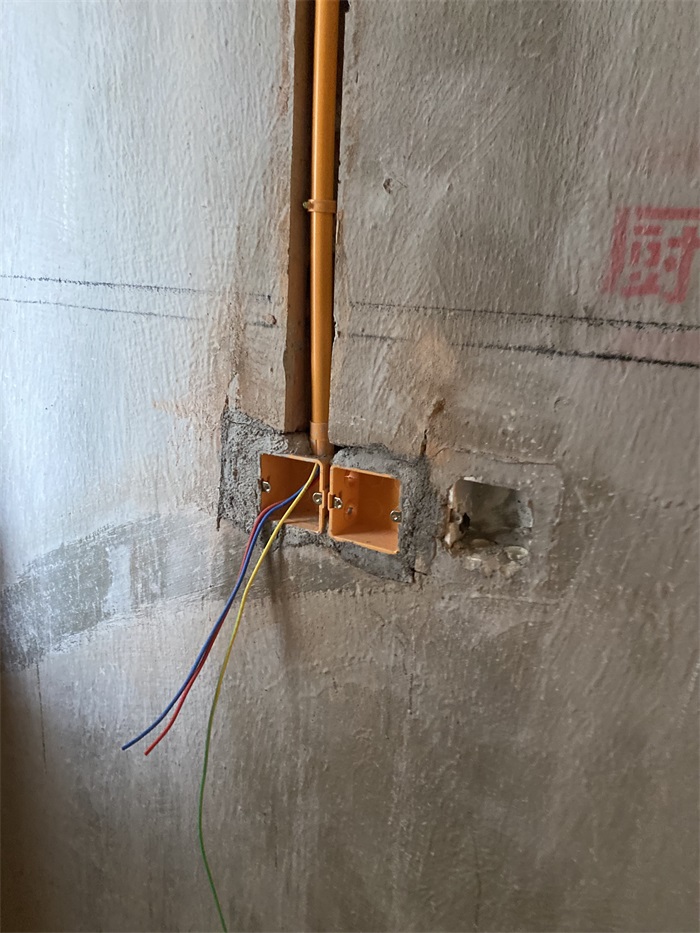

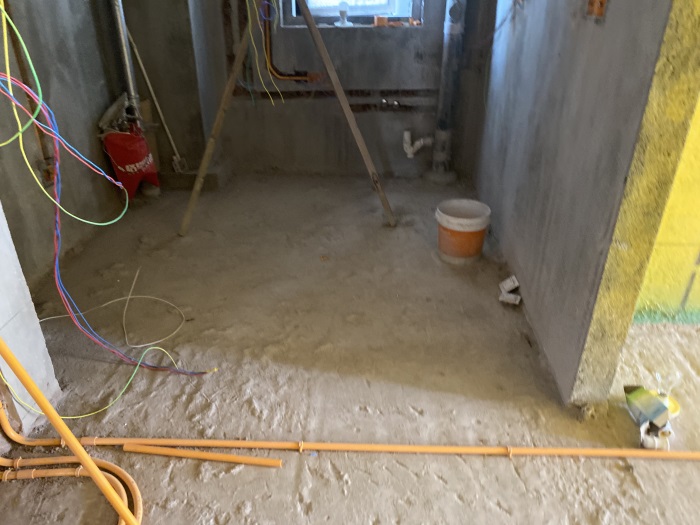

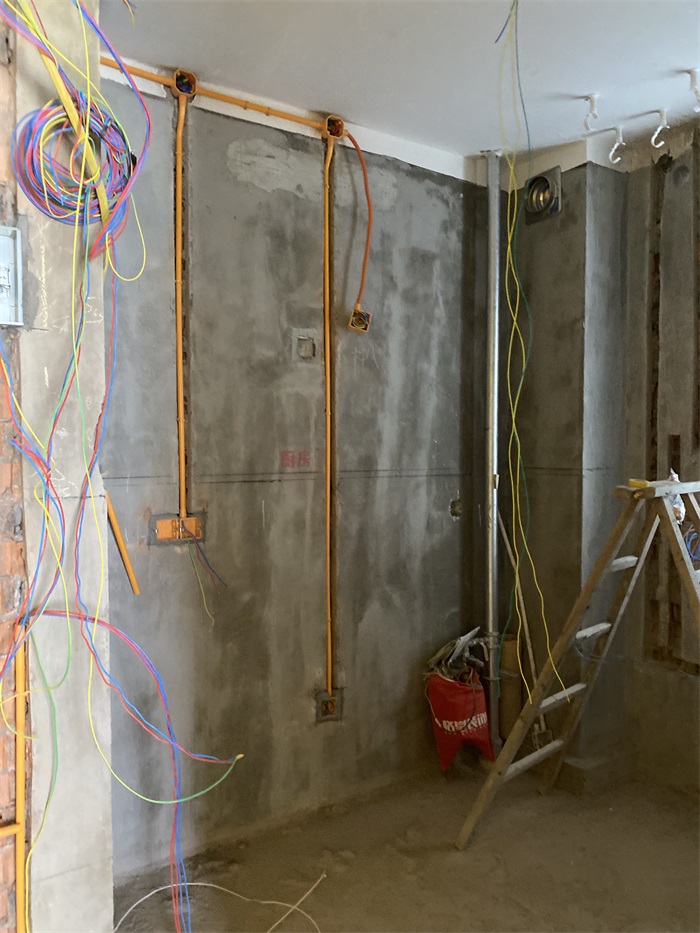

厨房强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

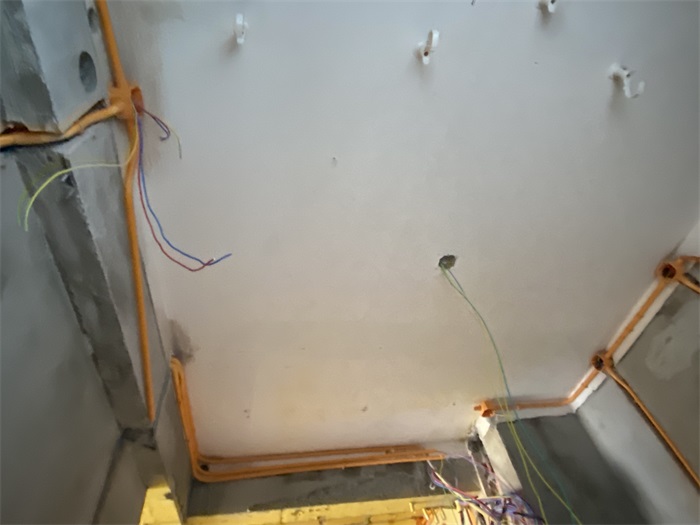

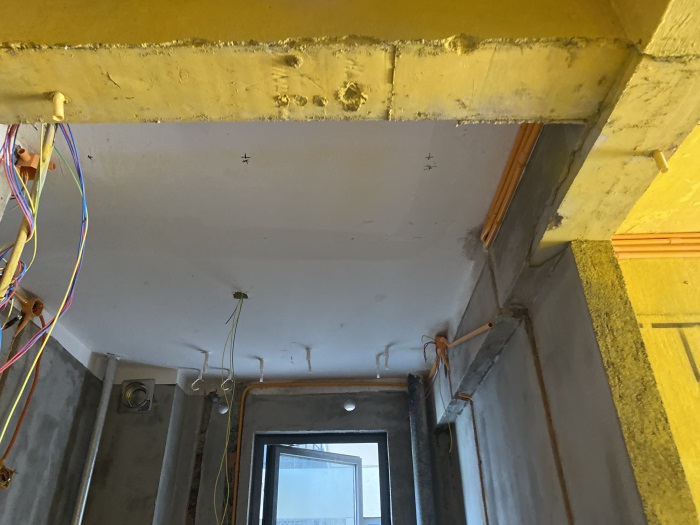

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

同一根线管内不得超过7根电线防止发热。

发表于 2022-7-31 16:00:41

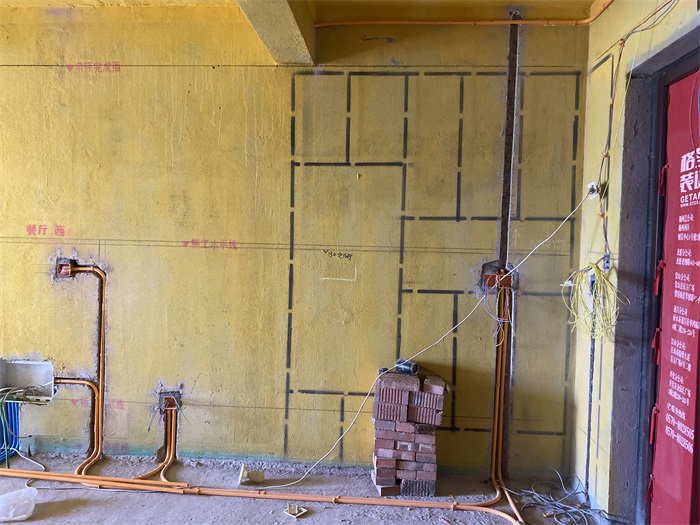

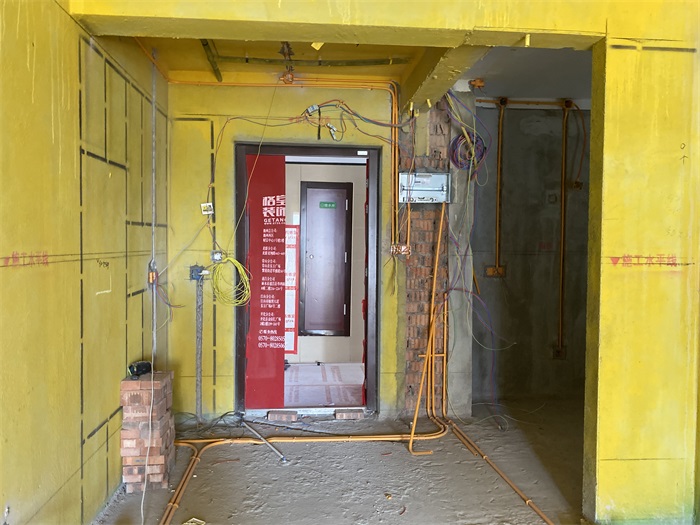

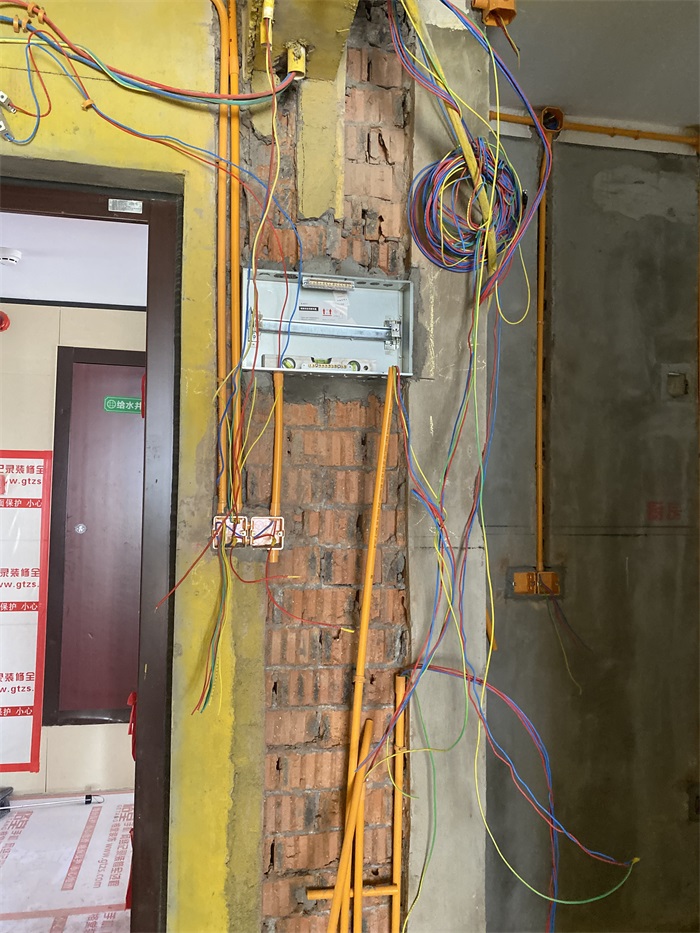

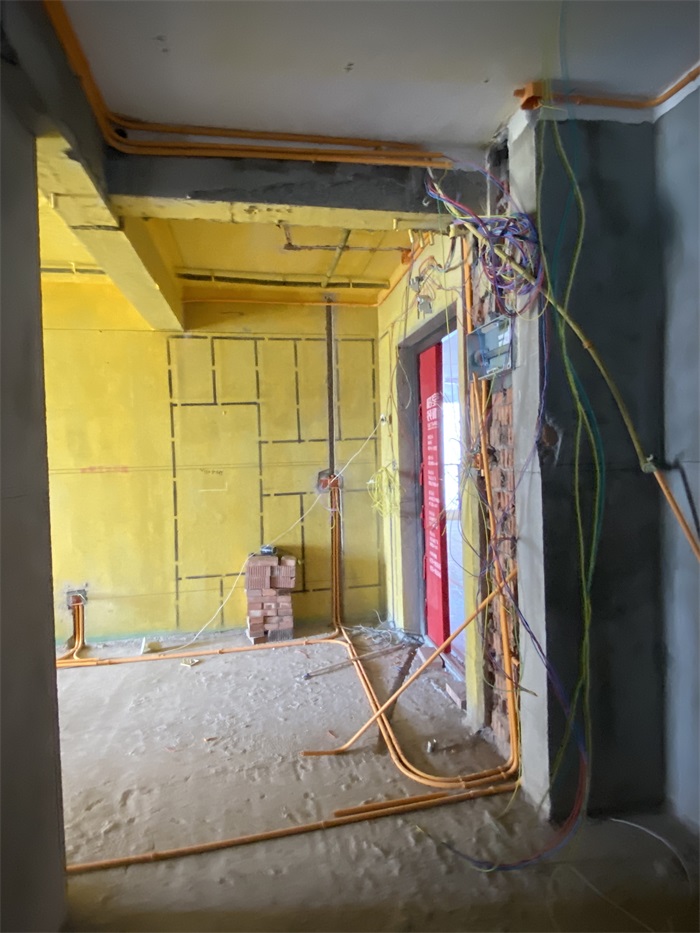

门厅墙面线管布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米。

墙面普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

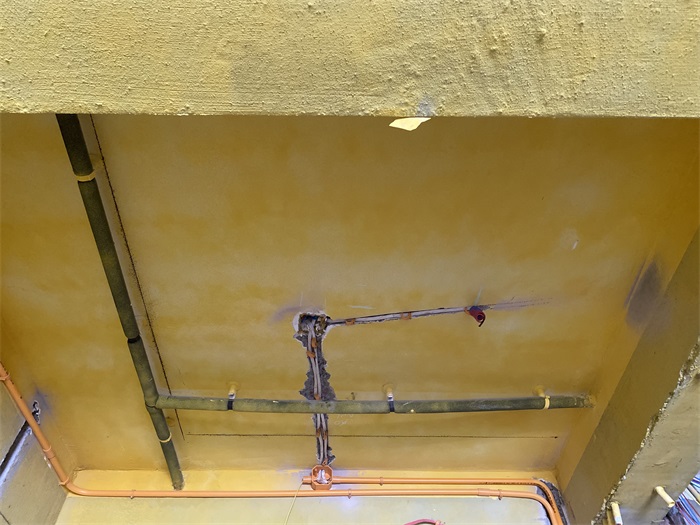

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

灯头线套黄腊管保护，防止电线划伤!
