招贤里4-1-16#120㎡现代——“渐静”

发表于 2022-7-19 14:56:40

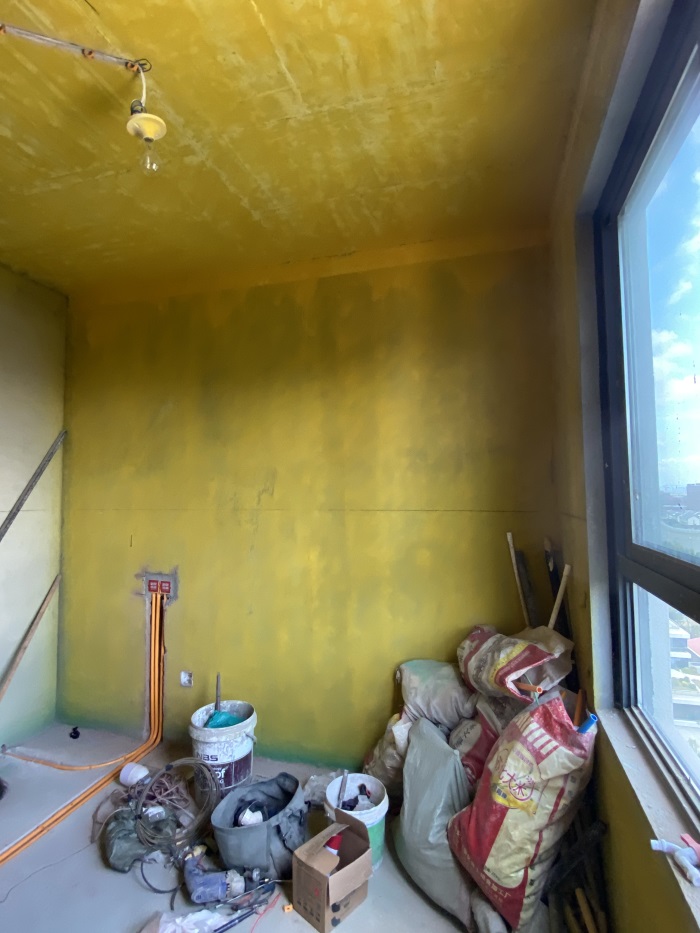

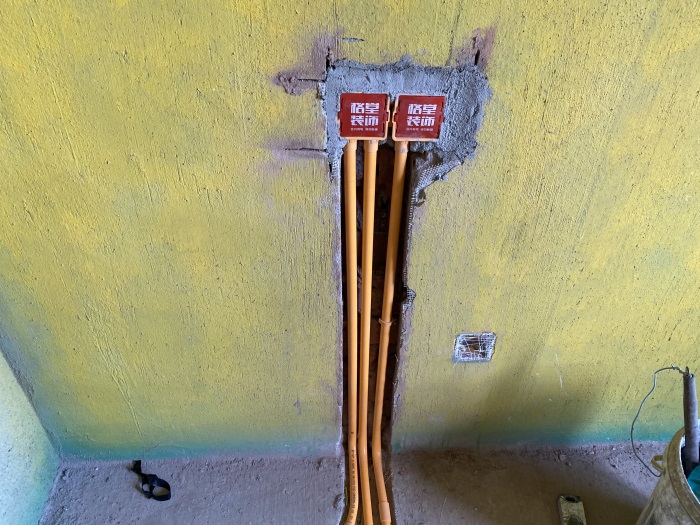

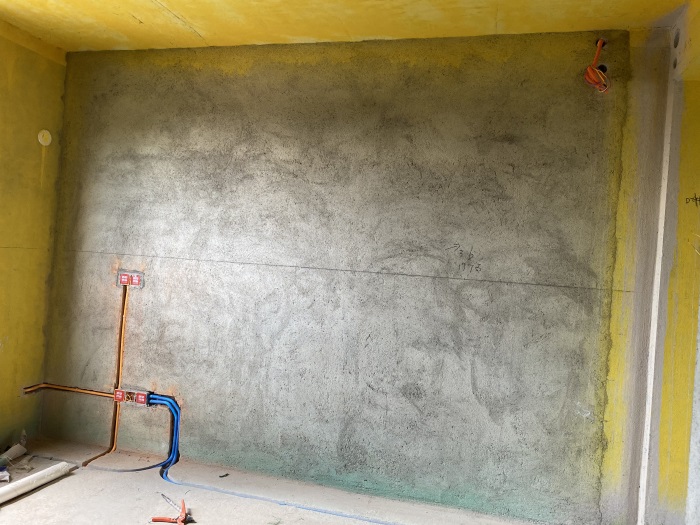

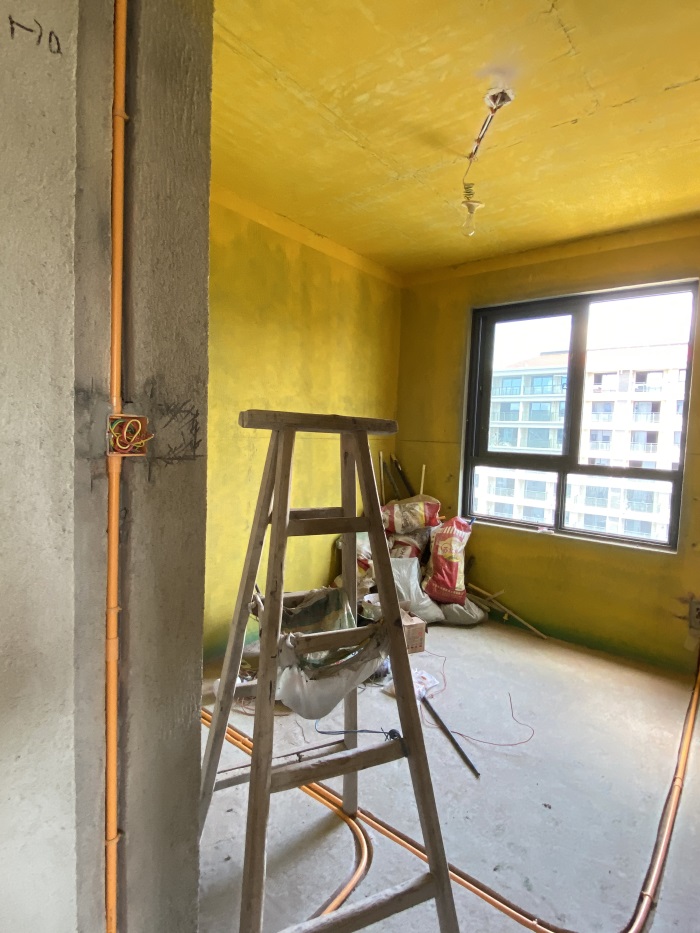

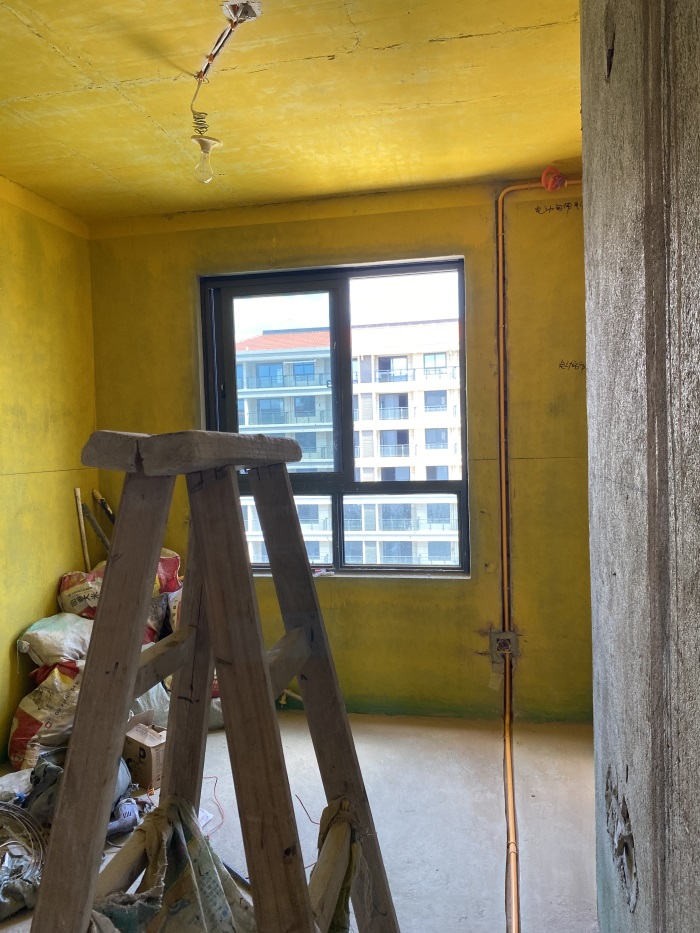

次卧墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-7-19 14:58:38

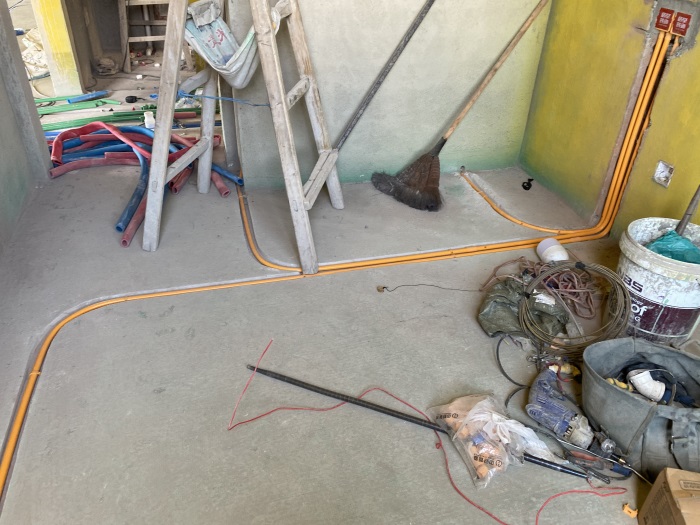

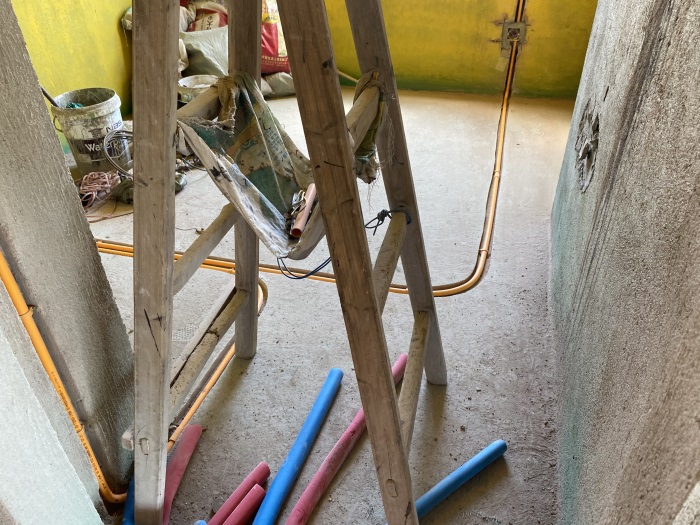

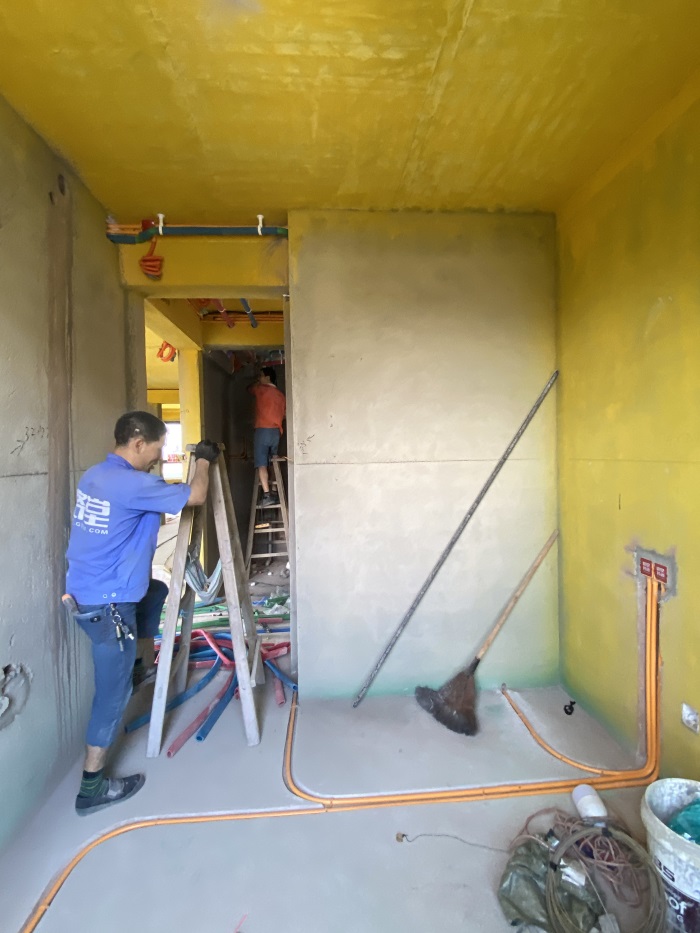

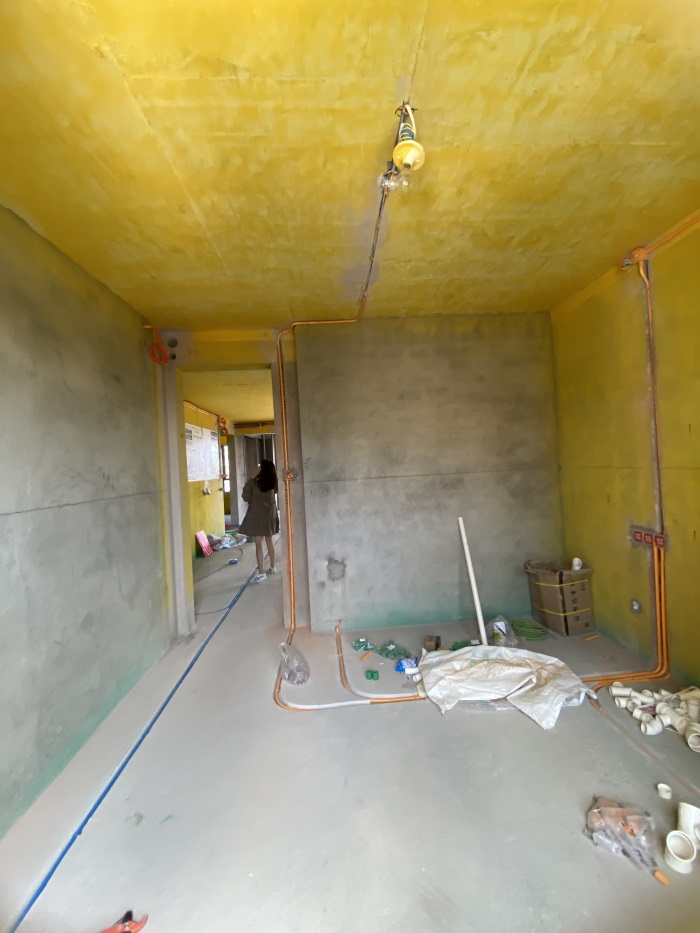

次卧地面，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

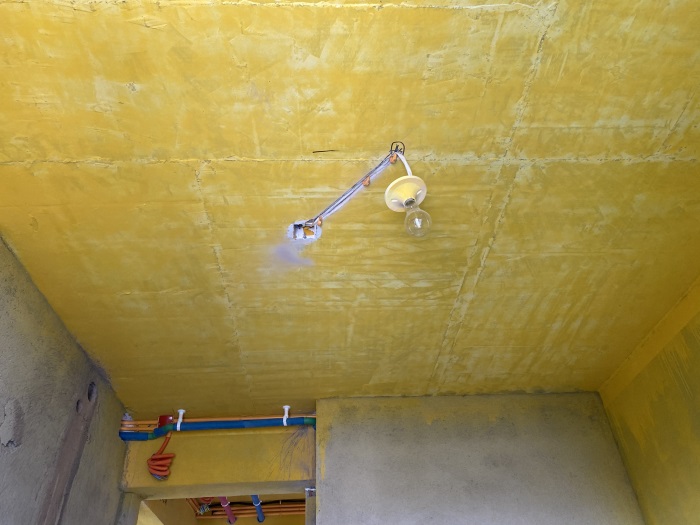

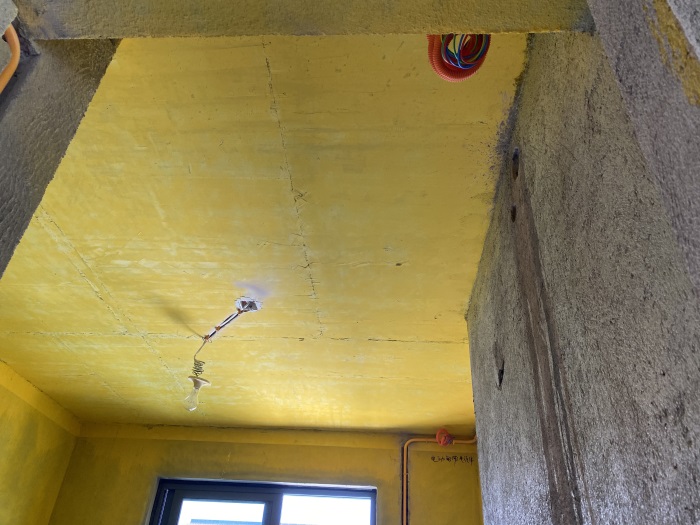

灯头线套黄腊管保护，防止电线划伤!

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-7-19 14:59:42

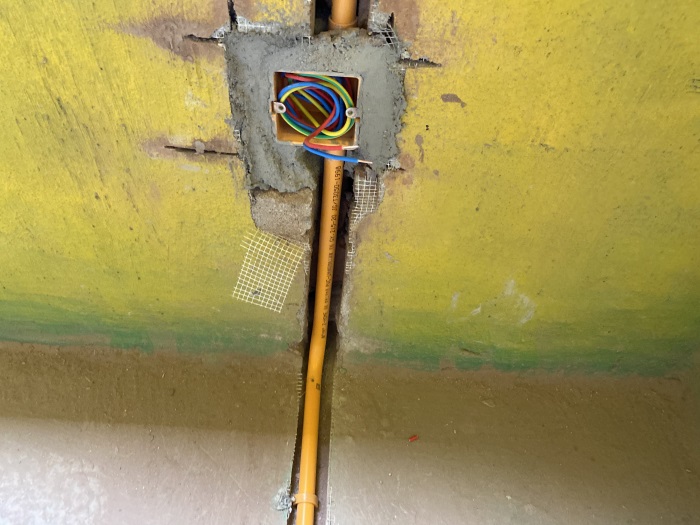

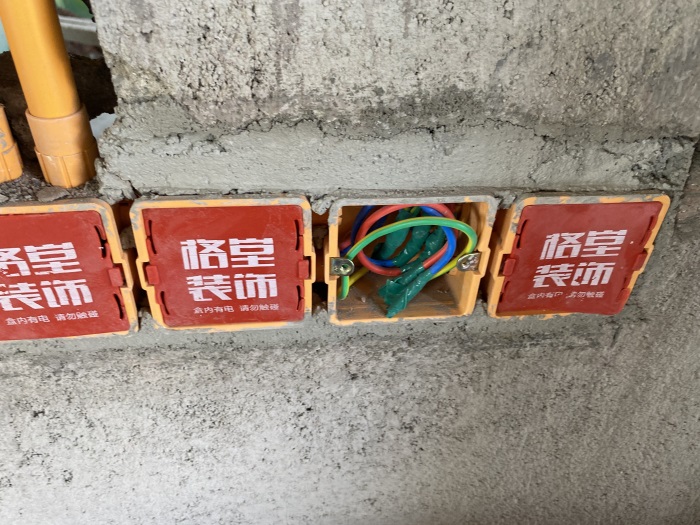

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-7-19 15:01:27

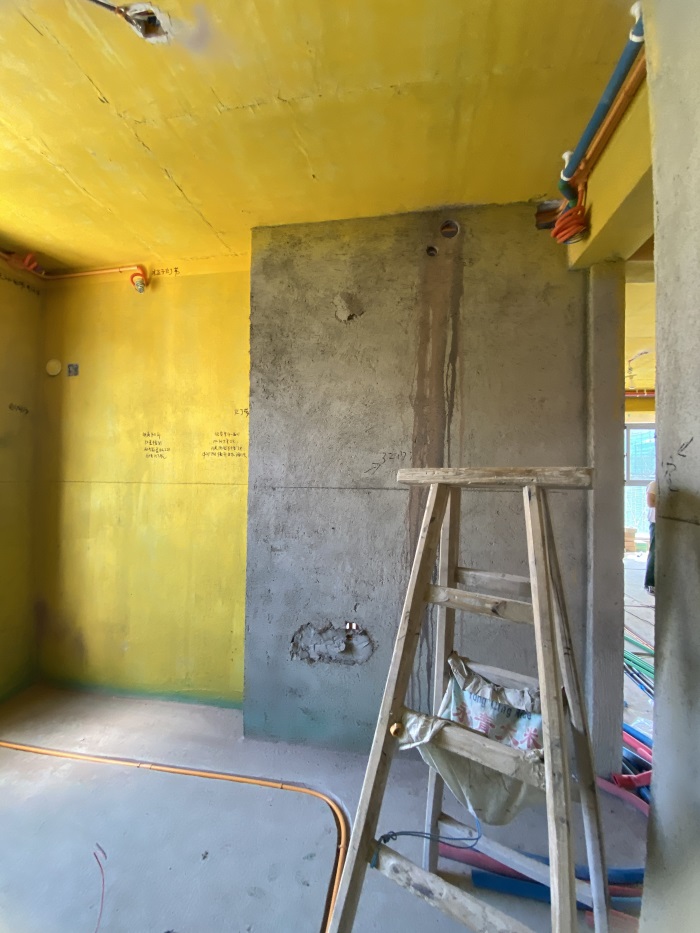

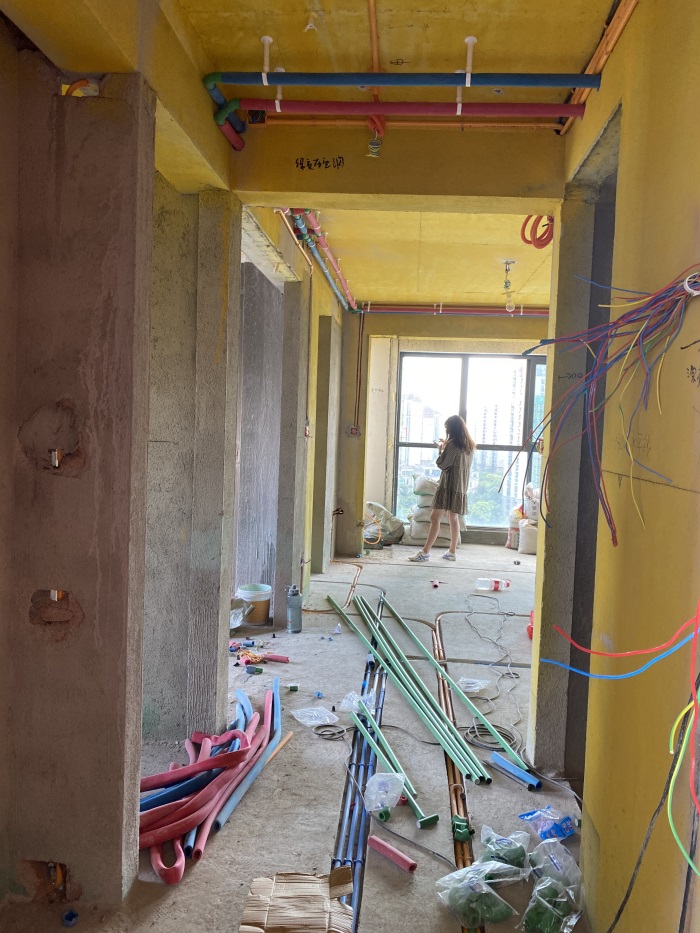

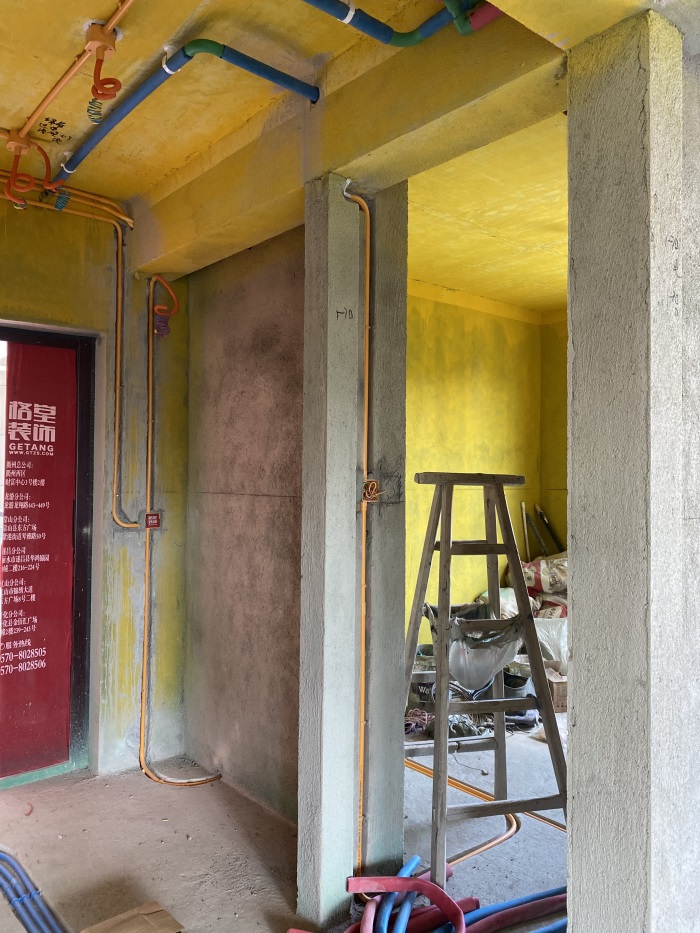

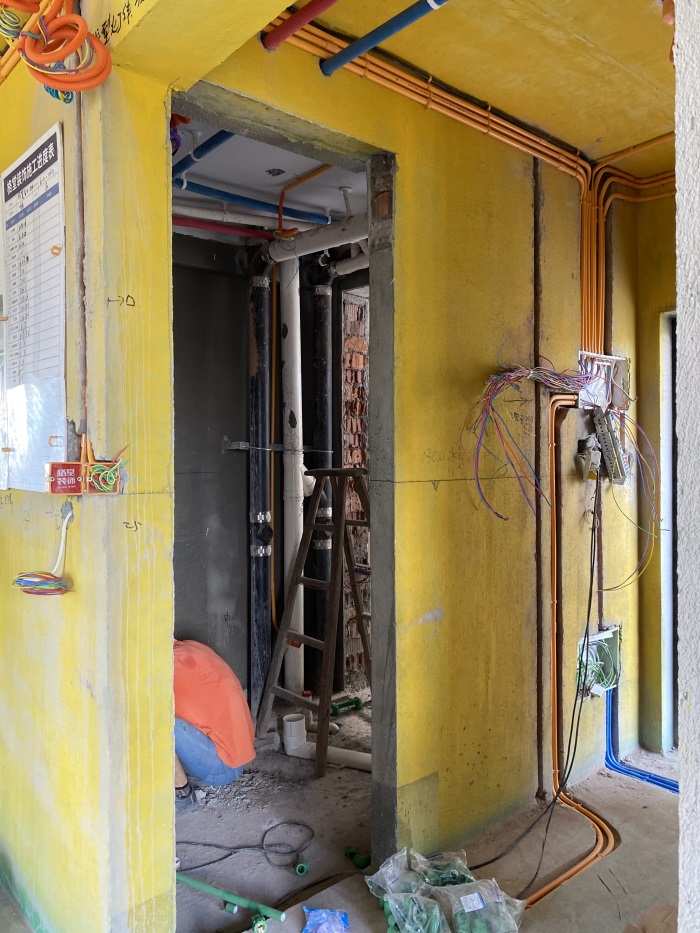

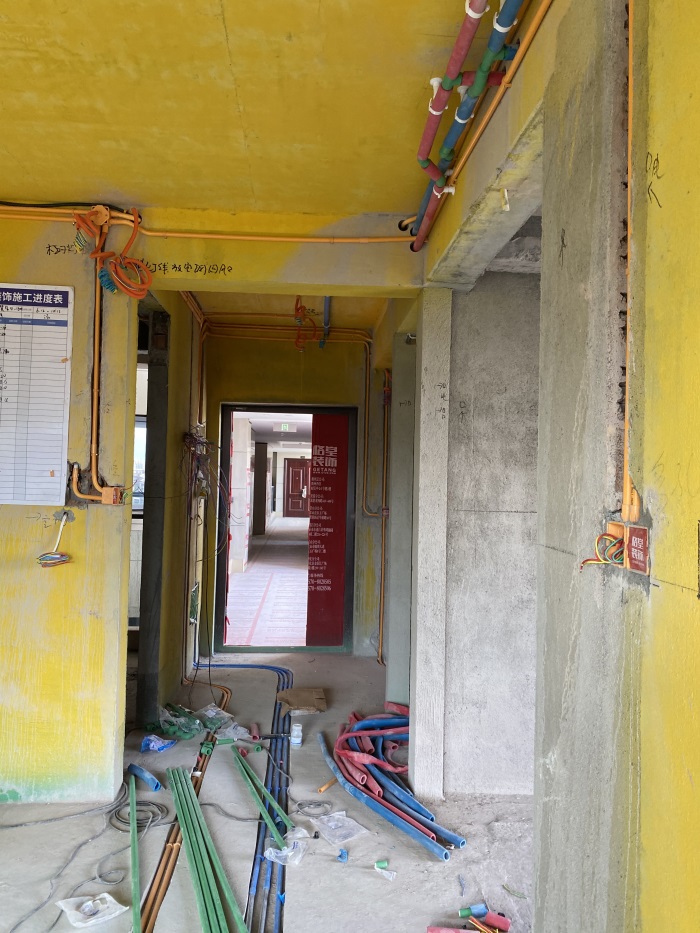

门厅墙面线管布置，横平竖直哦！

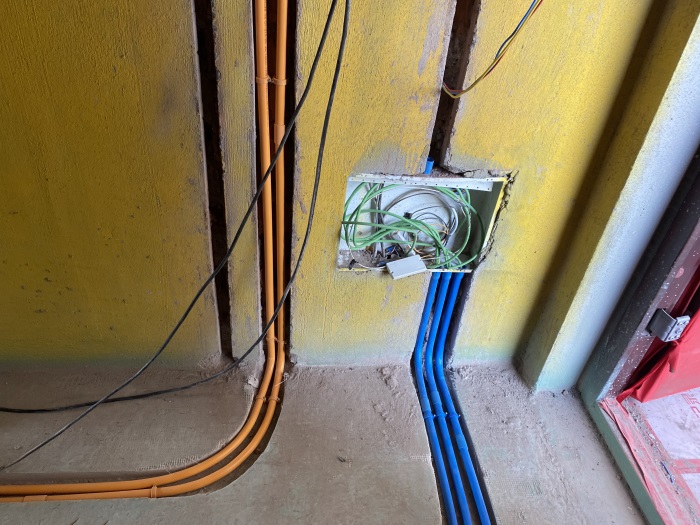

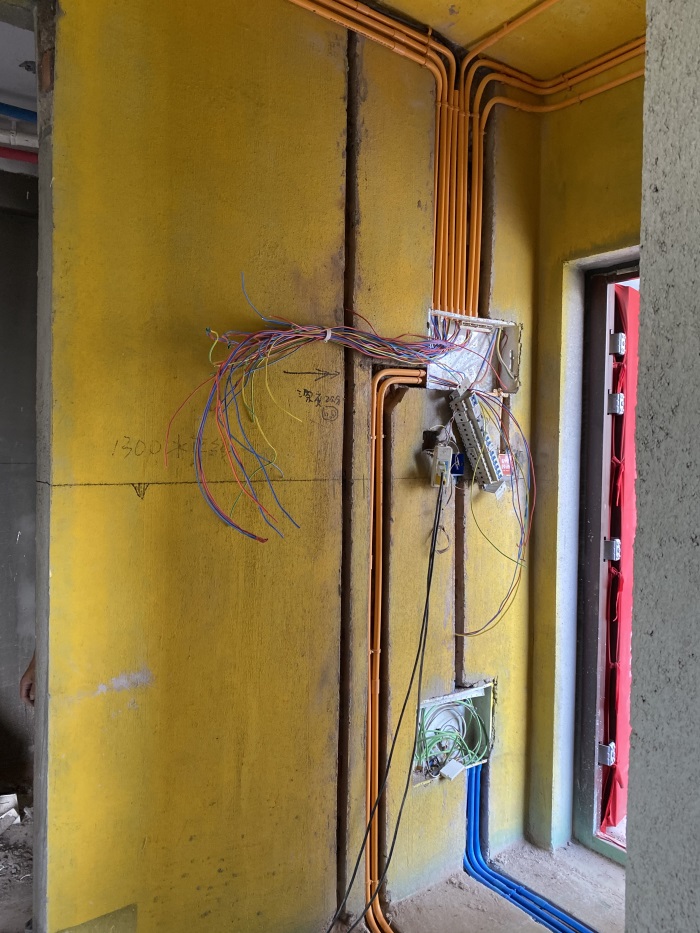

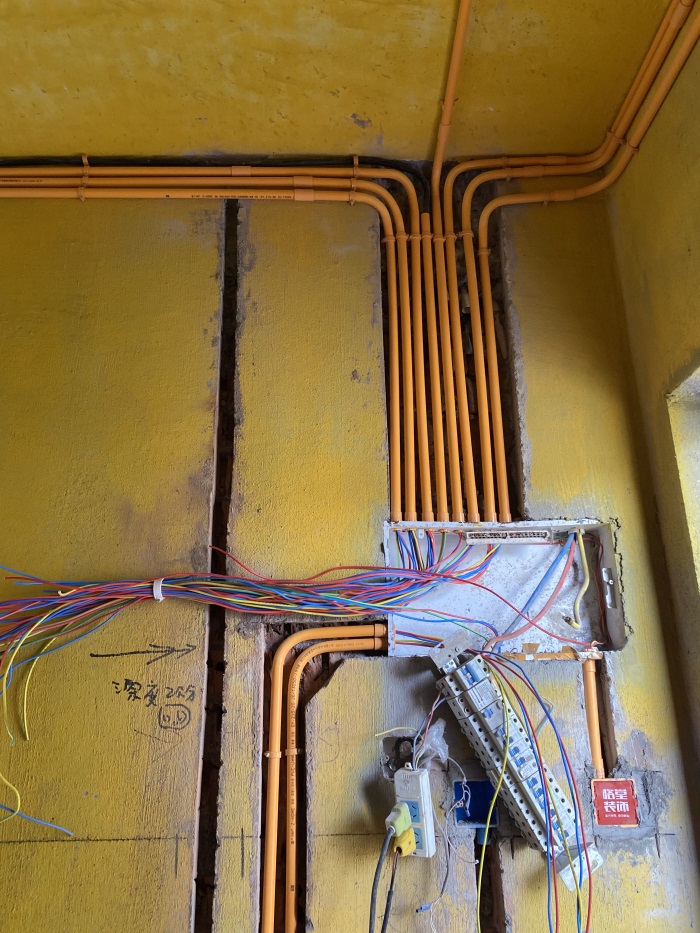

配电箱和弱电箱线管布置平整，墙面线管强弱电线距离30厘米以上，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-7-19 15:03:49

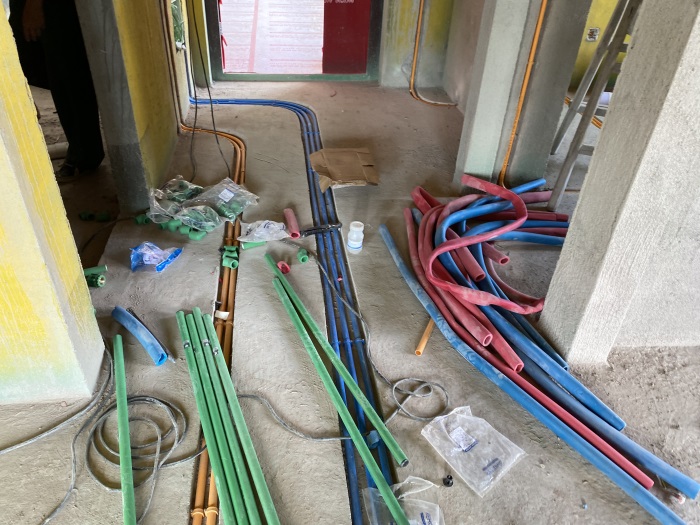

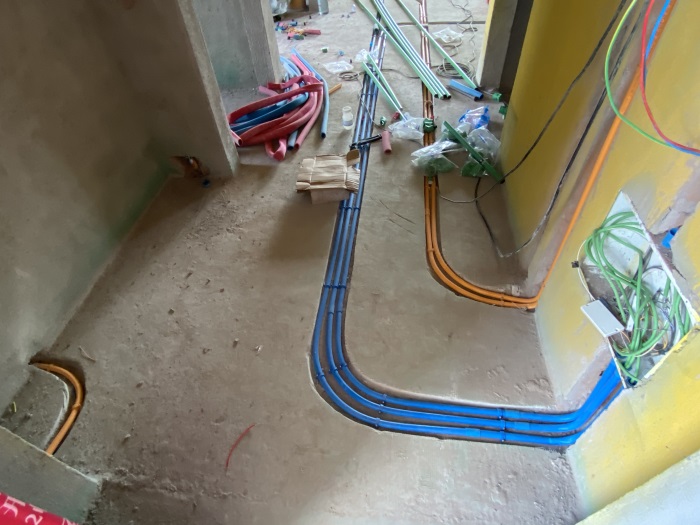

门厅地面，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

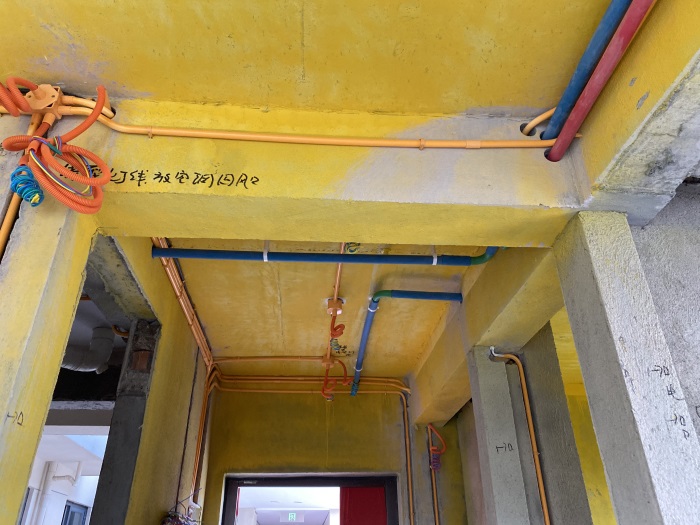

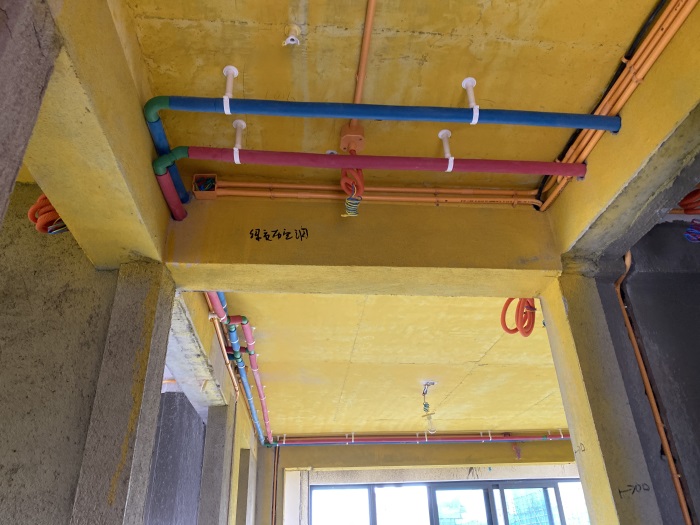

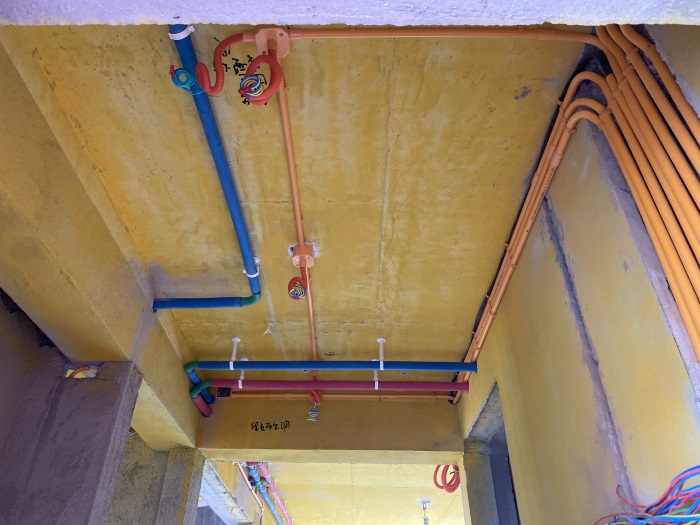

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

中央空调要用电缆线。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

发表于 2022-7-19 15:05:59

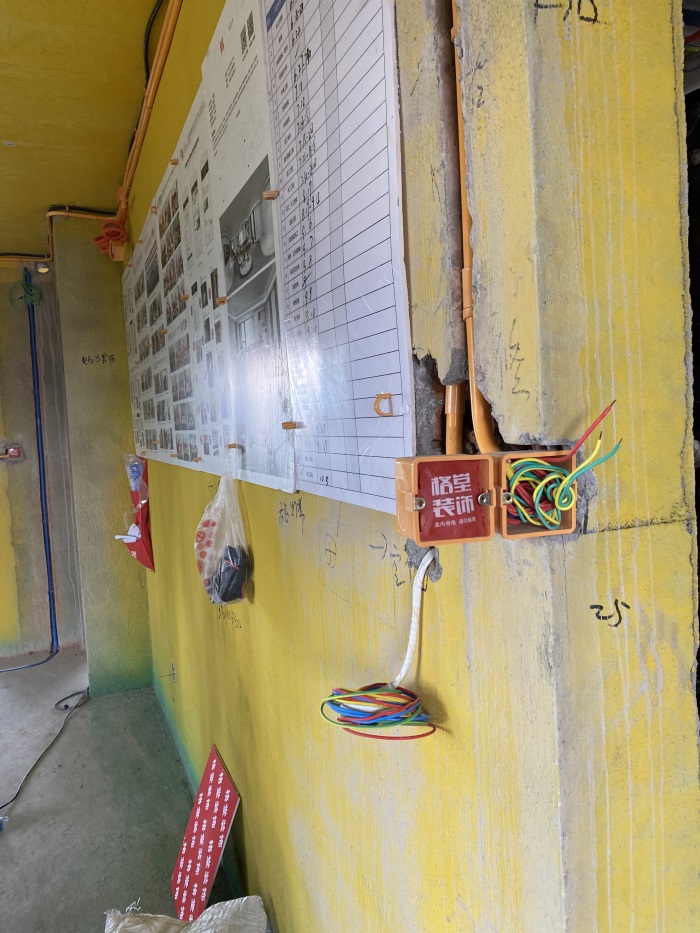

门厅墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

配电箱和线管连接处，杯梳安装好了，防止电线划伤，同一根线管内不得超过7根电线防止发热。

弱电箱网络线和电视线，布置好了。

发表于 2022-7-19 15:19:17

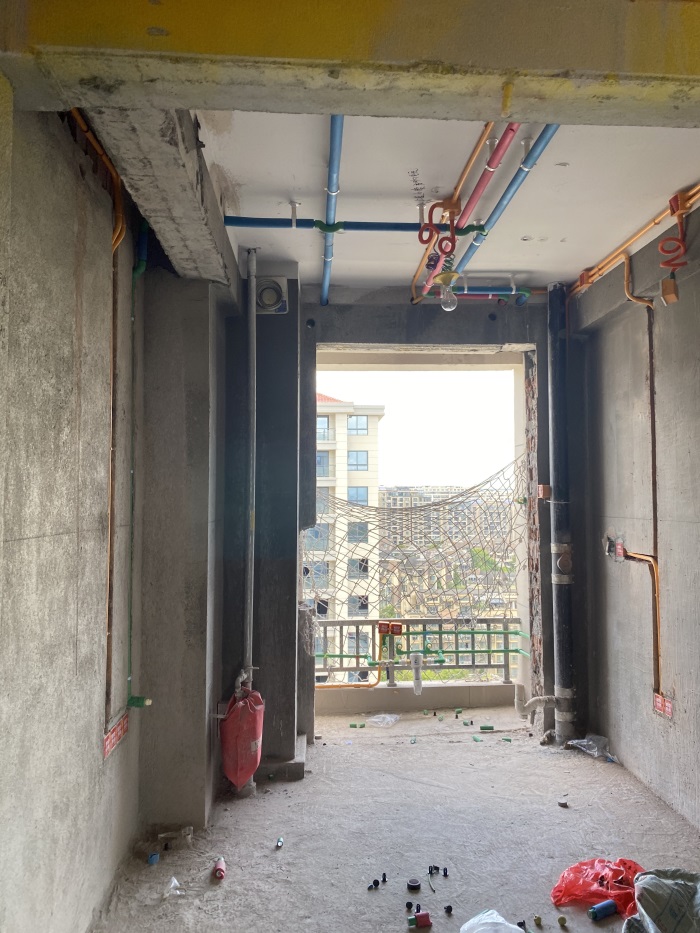

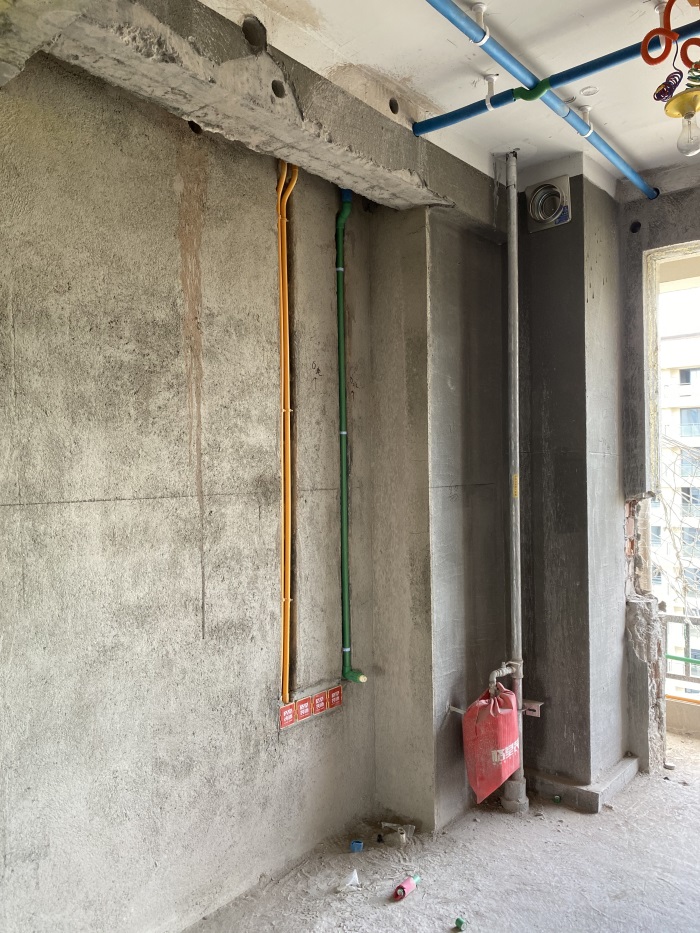

厨房墙面水管和线管，布置横平竖直哦！

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-7-19 15:24:17

本帖最后由格堂飞飞于 2022-7-19 15:27 编辑

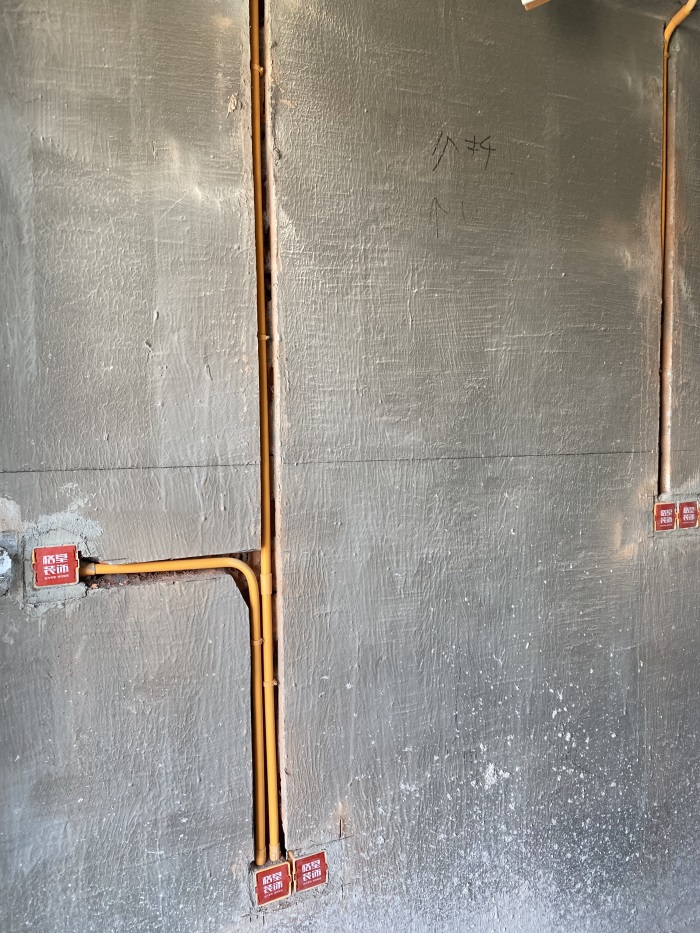

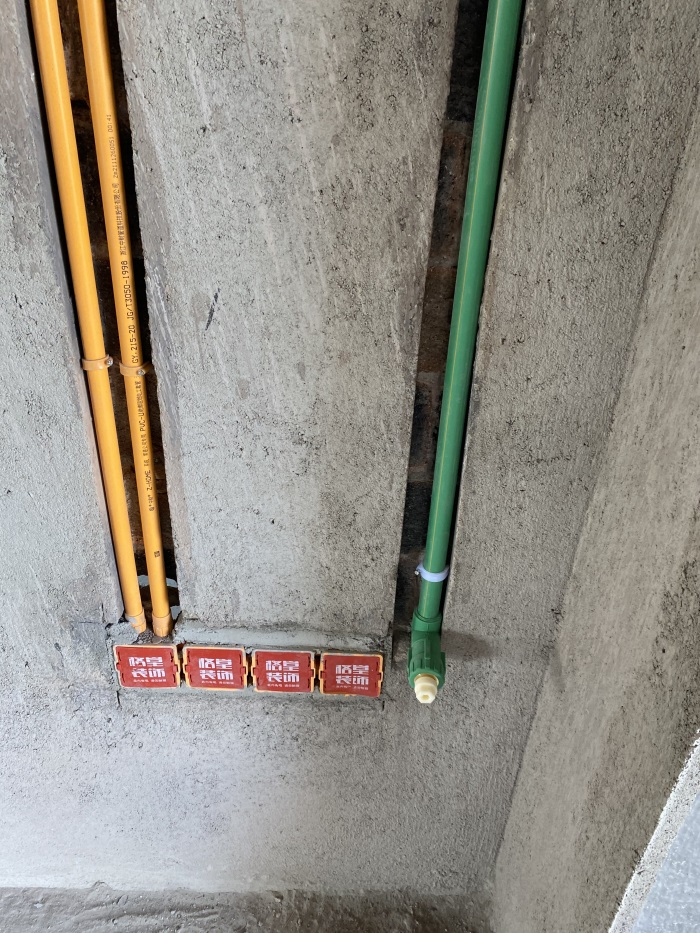

厨房墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2022-7-19 15:27:10

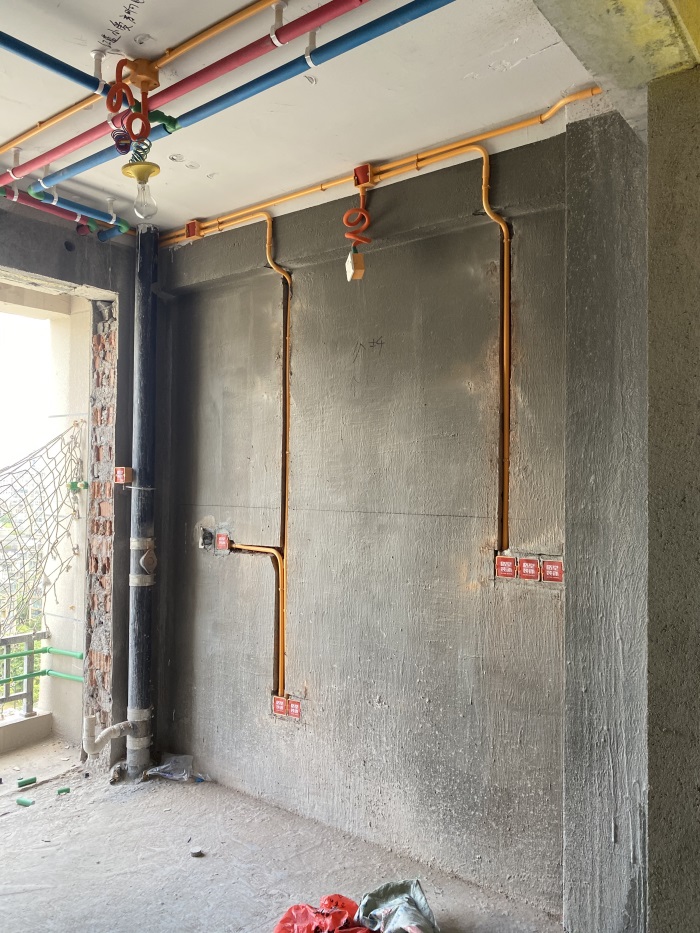

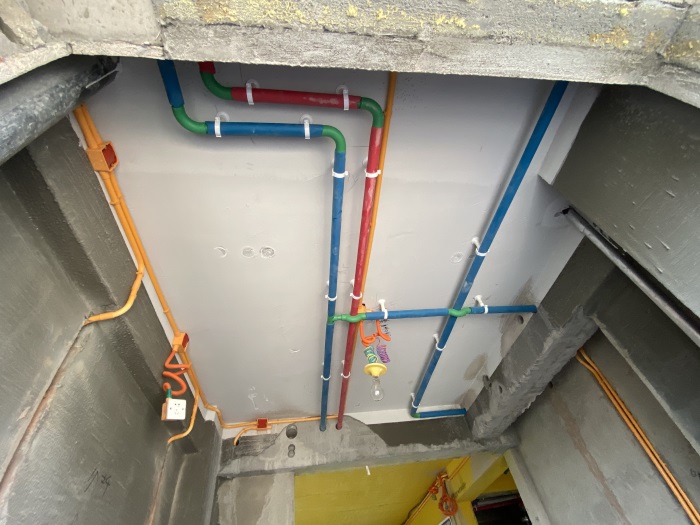

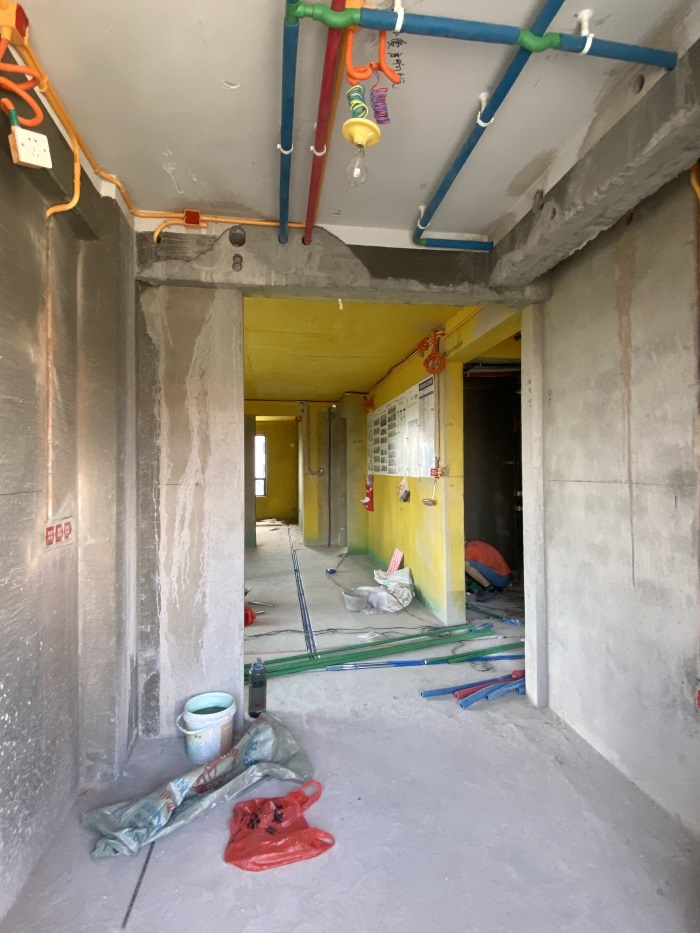

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-7-19 15:29:53

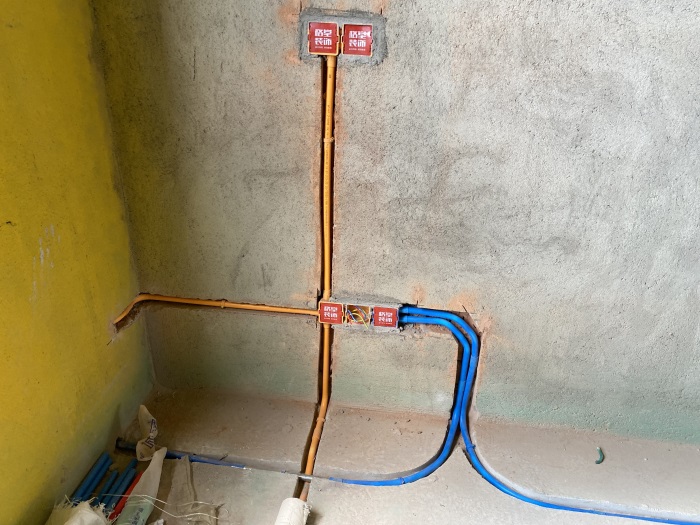

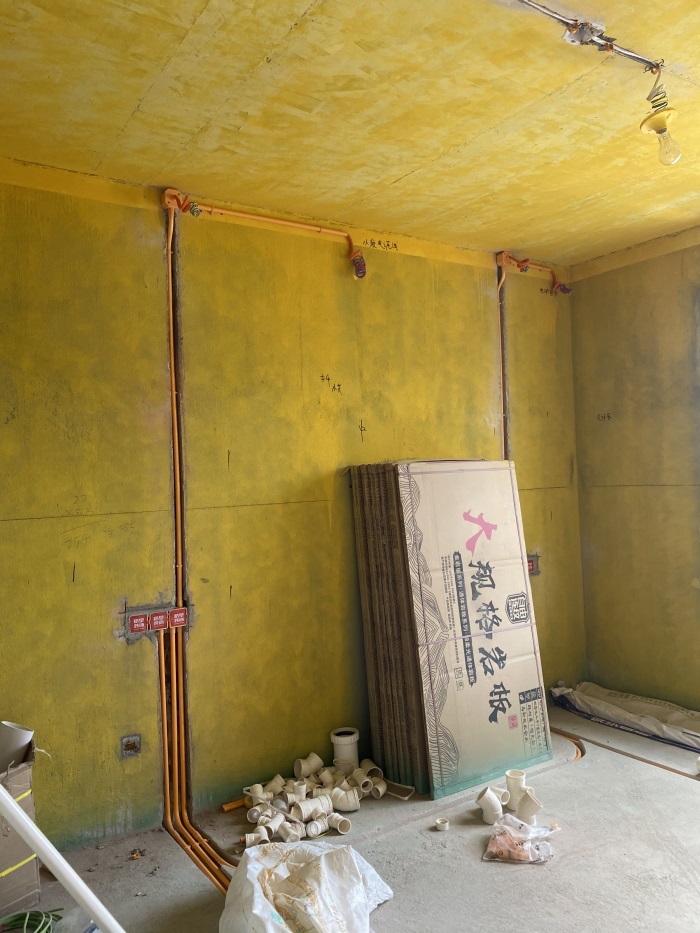

次卧墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。
