招贤里4-1-11#87㎡现代简约风——简洁清爽的家

发表于 2022-7-12 16:54:44

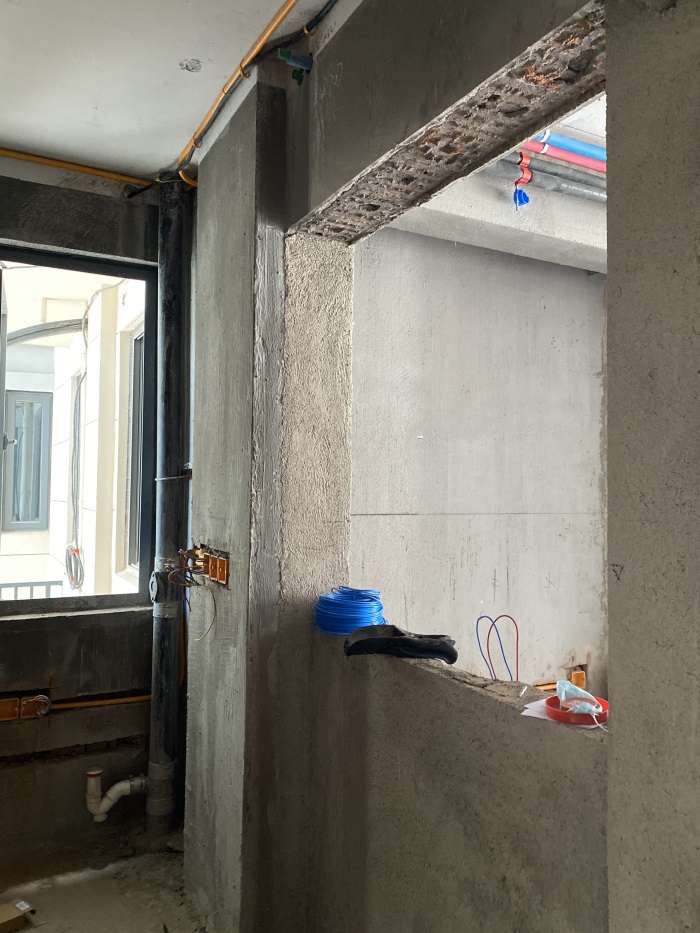

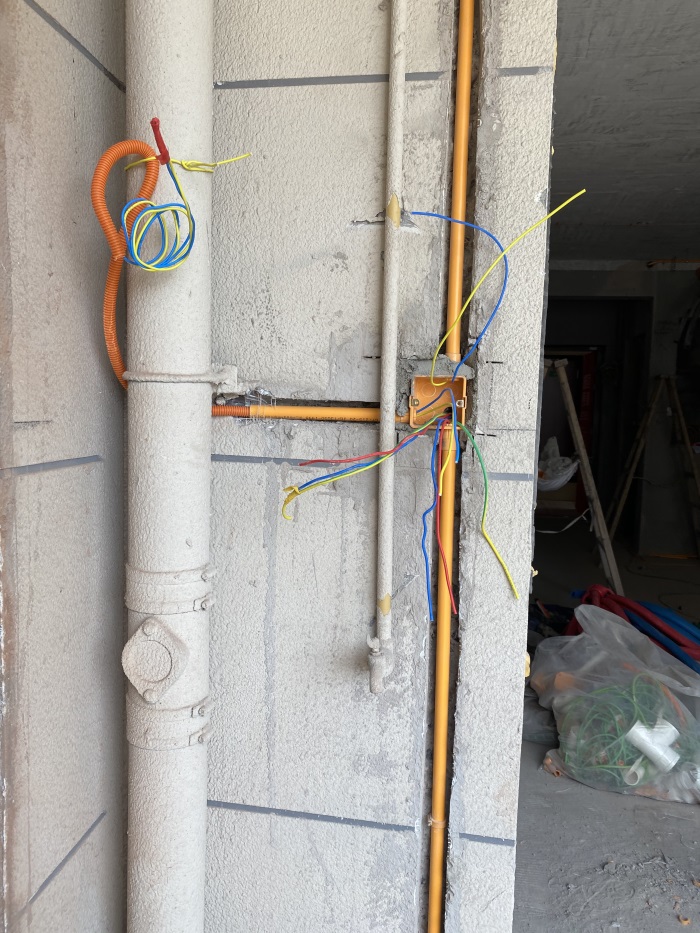

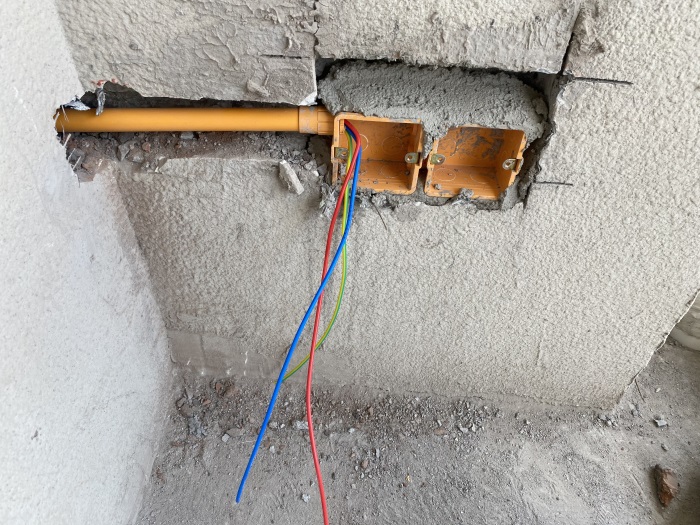

客厅阳台，墙面筒灯电线用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-7-12 16:56:03

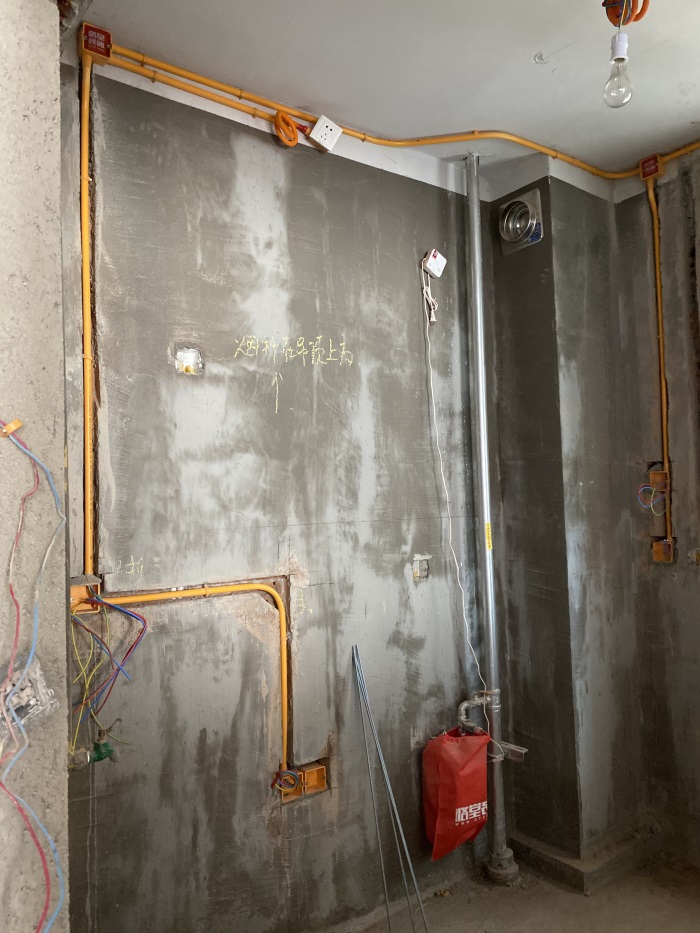

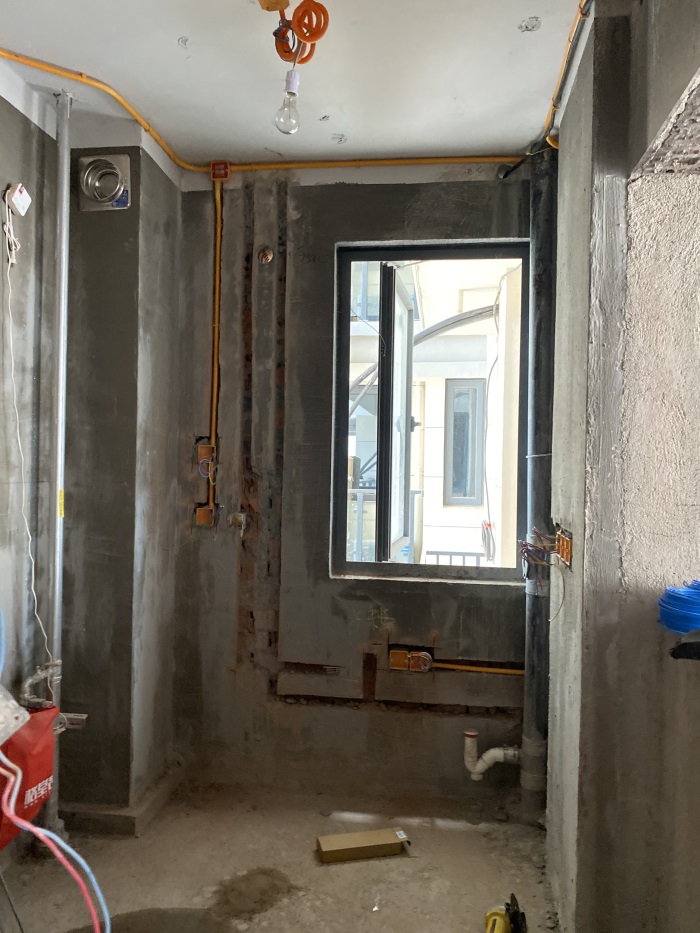

厨房墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

发表于 2022-7-12 16:57:14

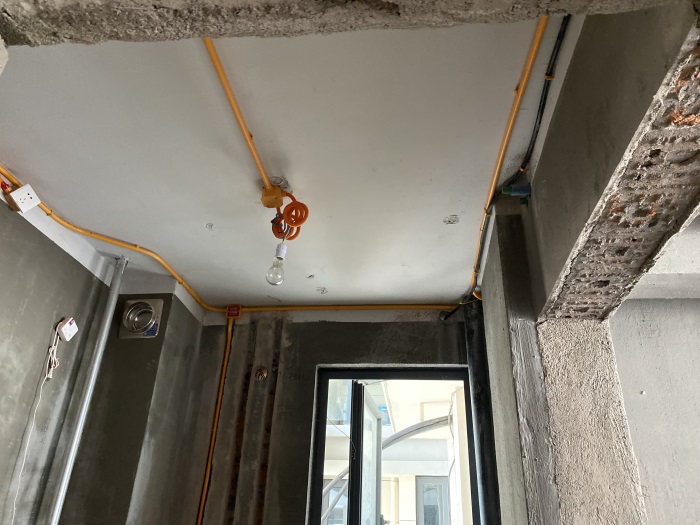

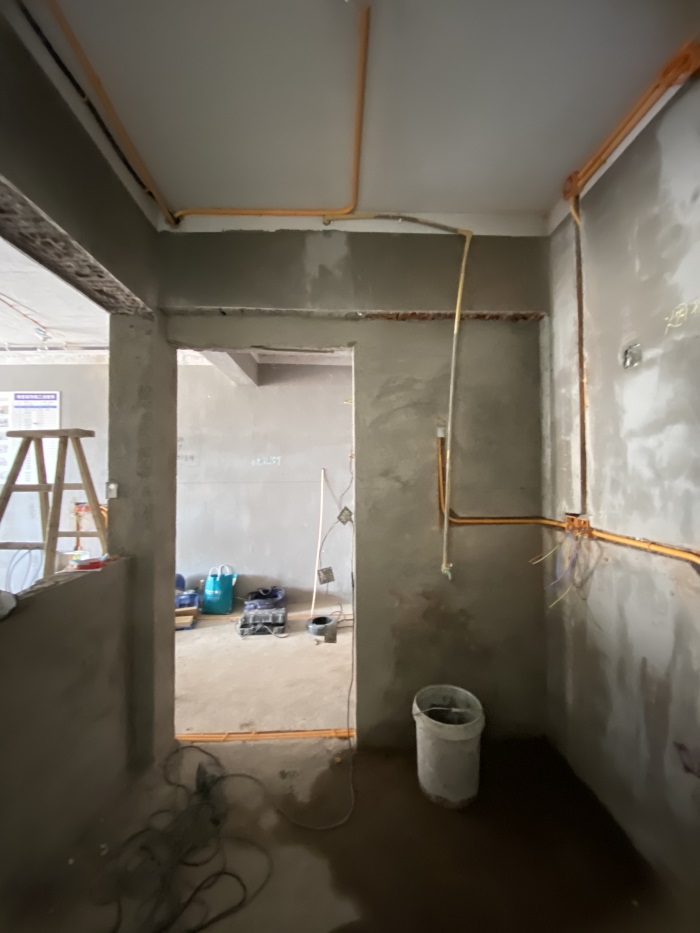

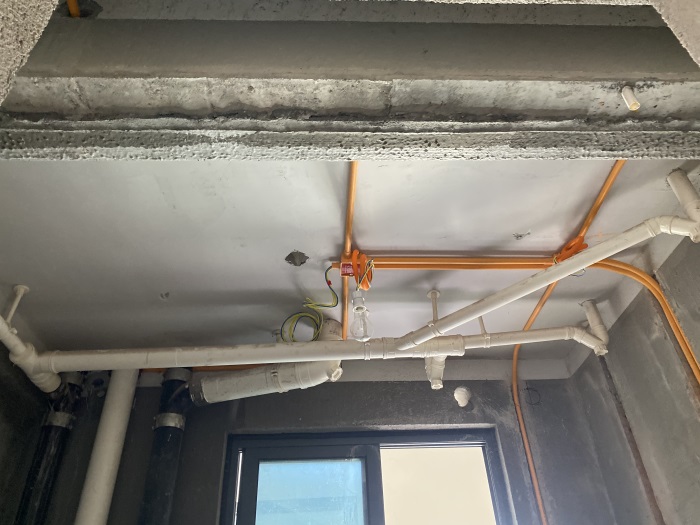

厨房顶部线管交接处，用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

中央空调要用电缆线。

发表于 2022-7-12 16:59:18

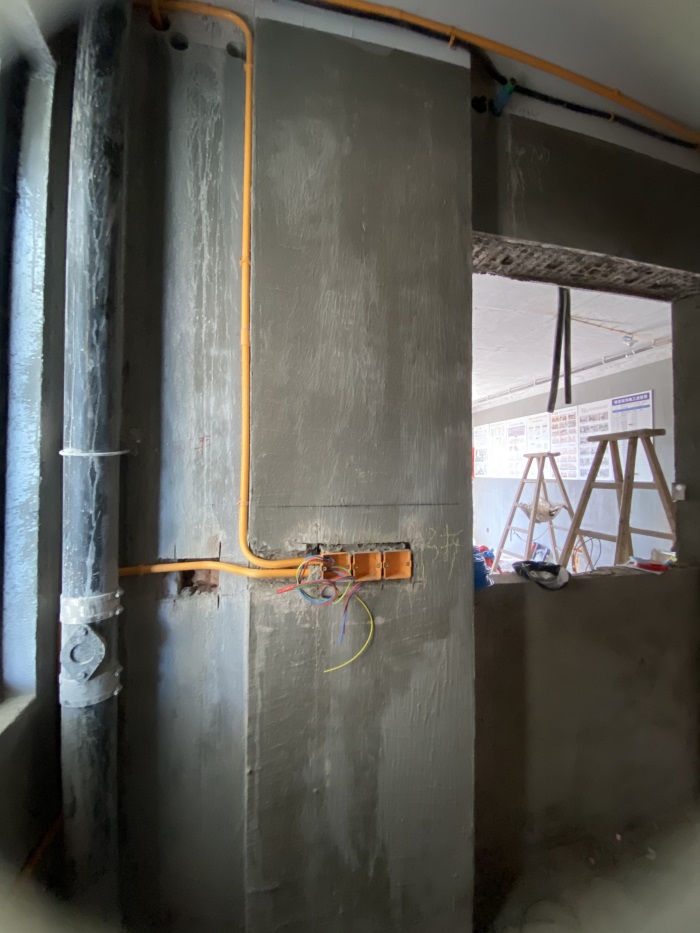

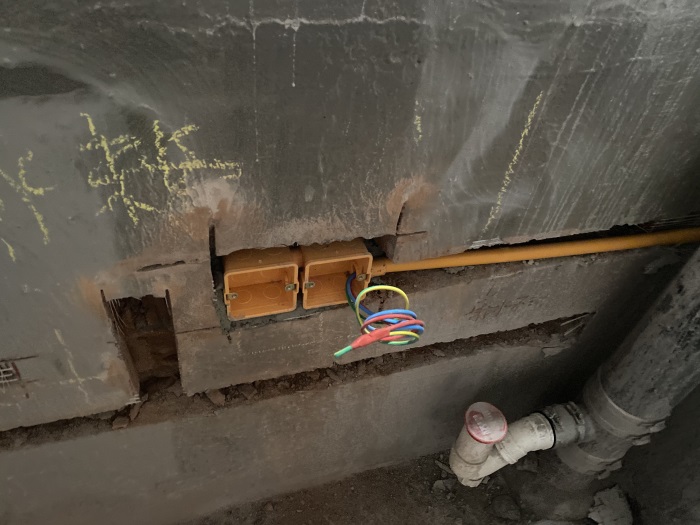

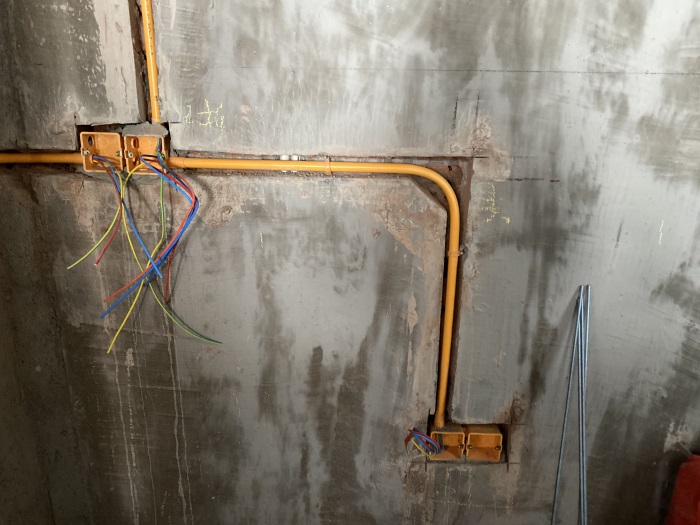

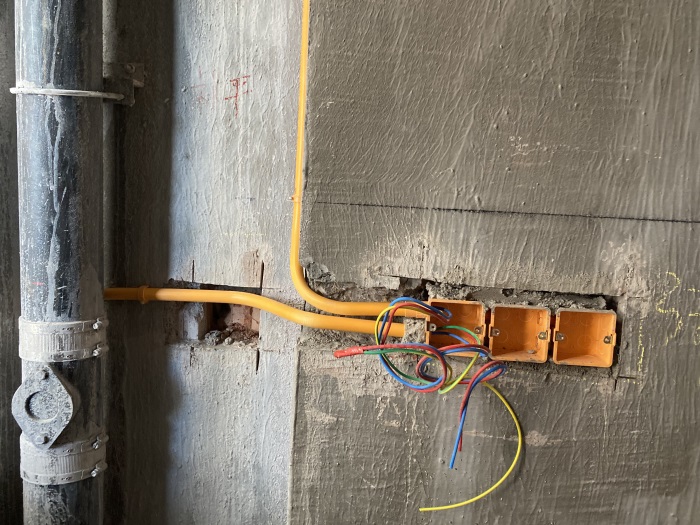

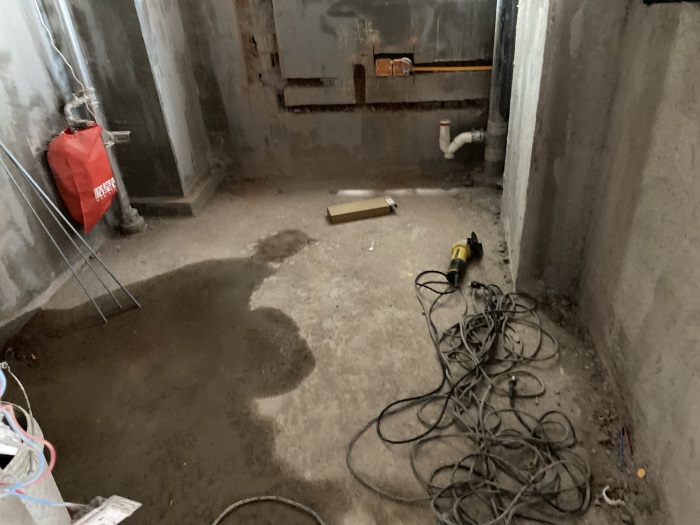

厨房墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

发表于 2022-7-12 17:01:15

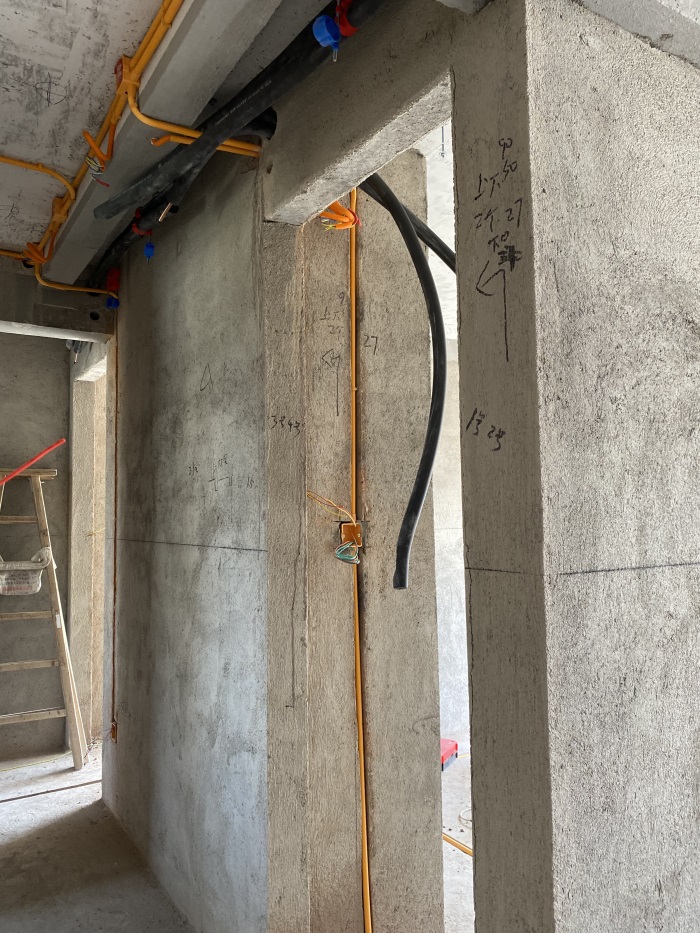

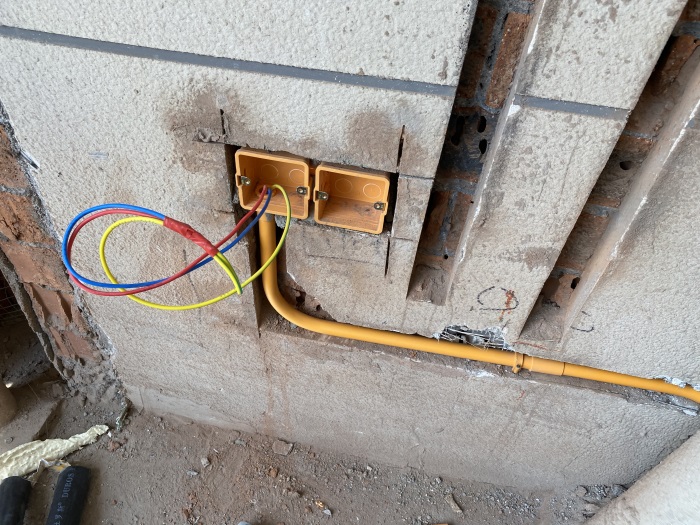

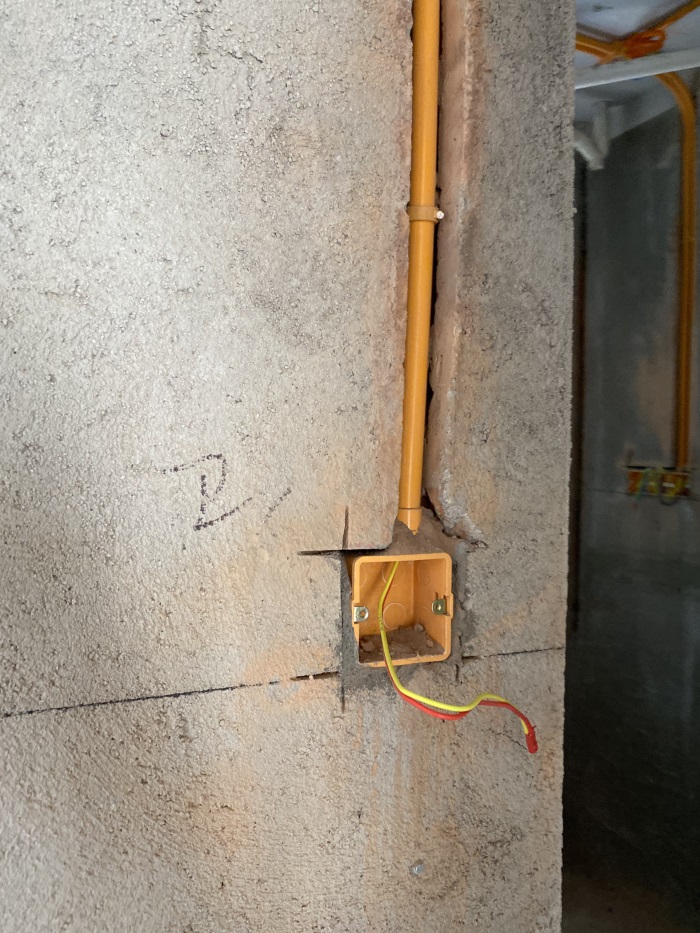

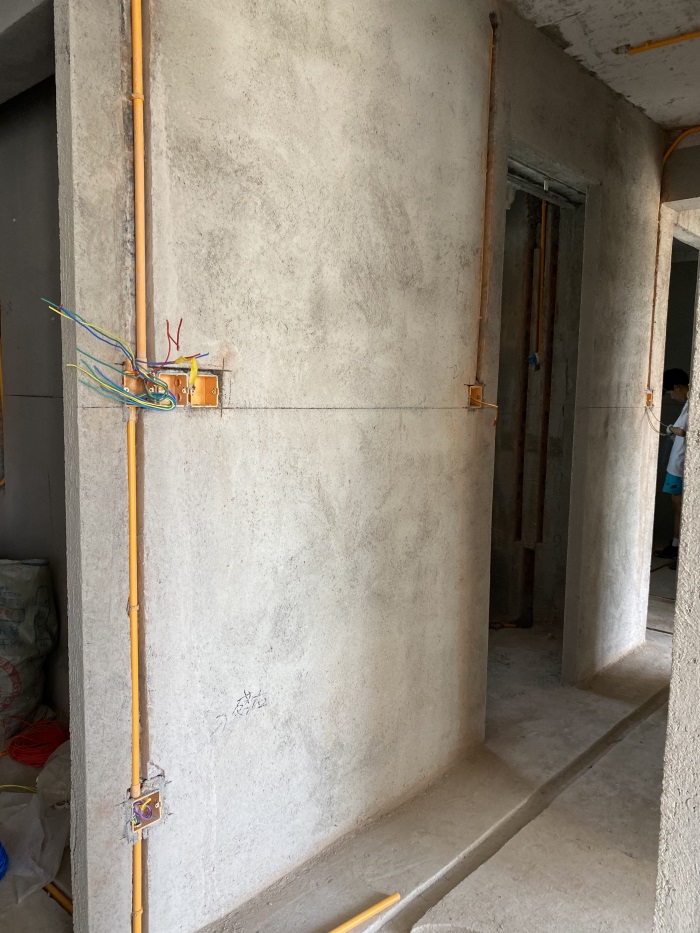

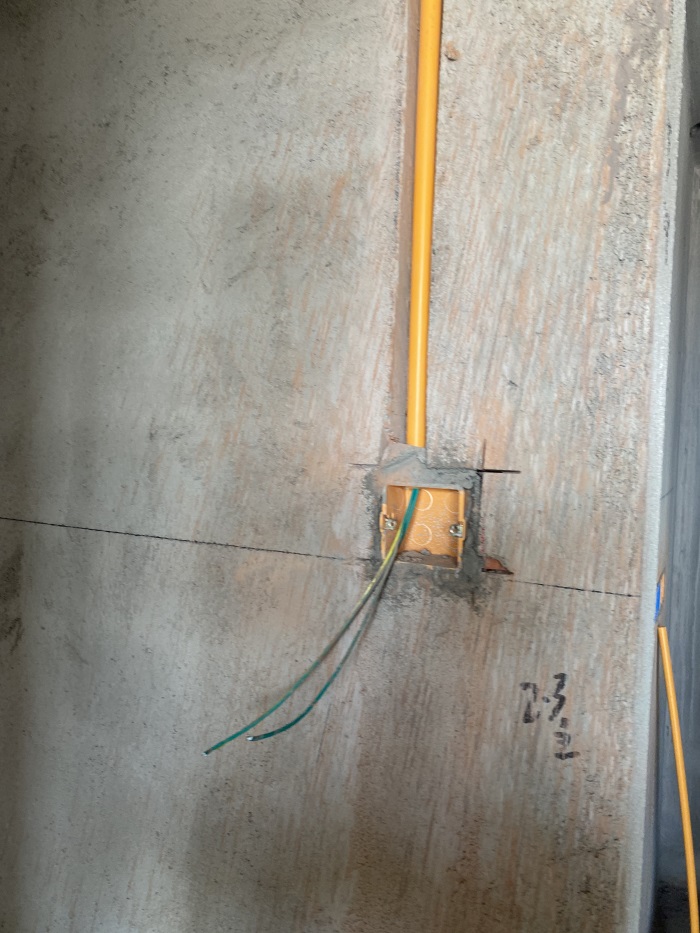

房间过道墙面，线管布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

发表于 2022-7-12 17:02:31

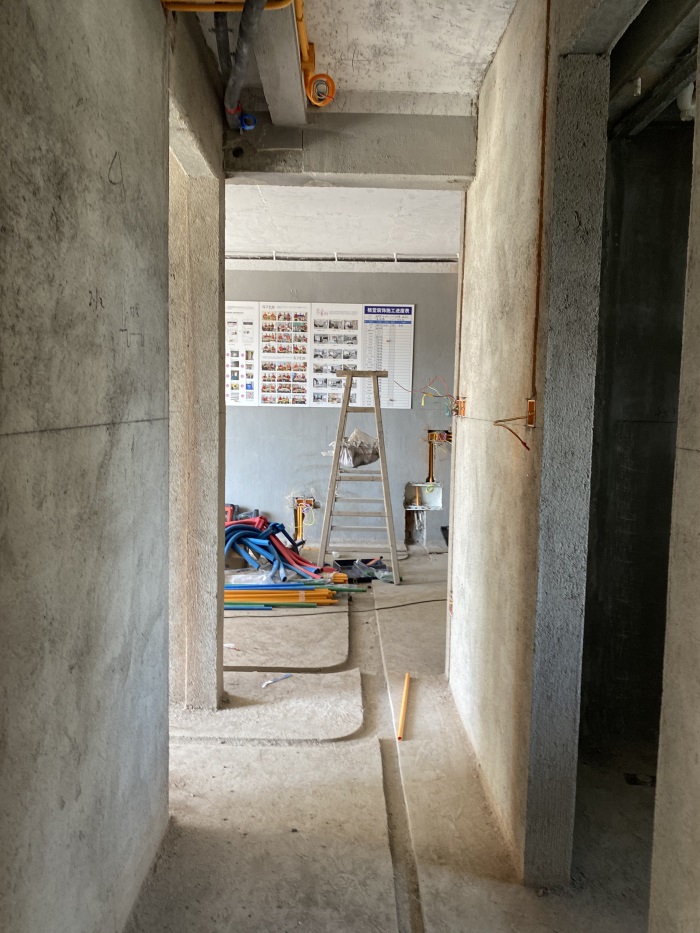

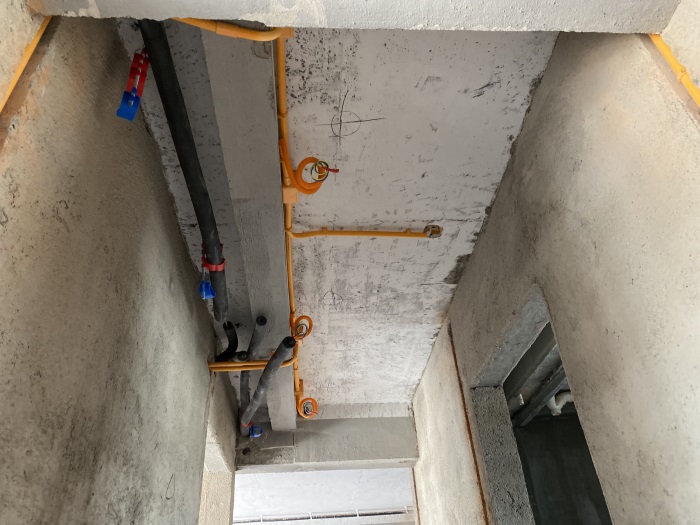

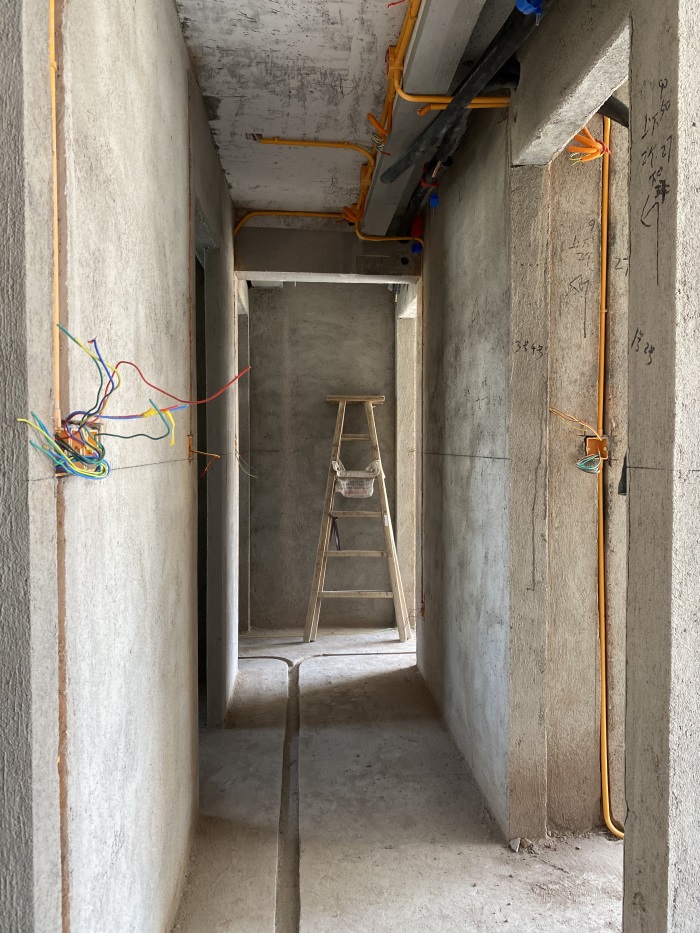

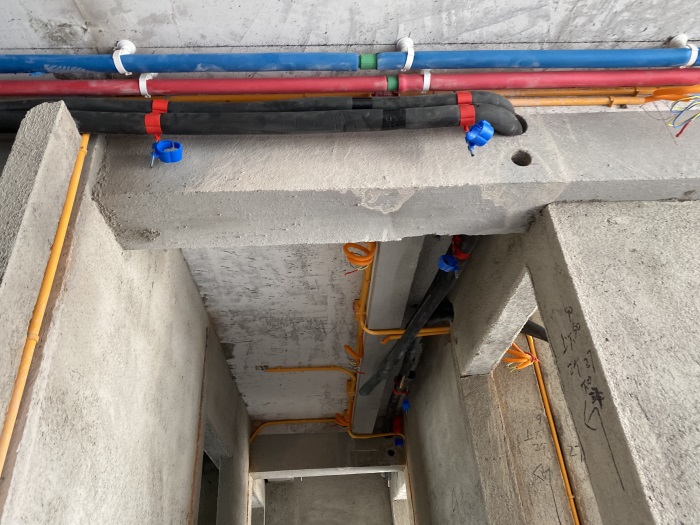

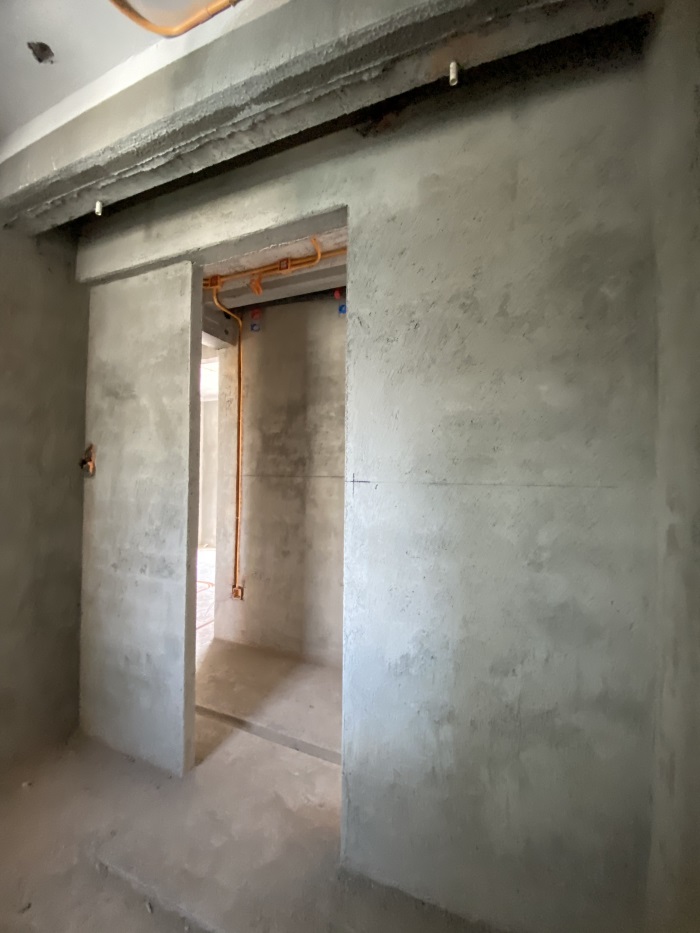

房间过道，顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-7-12 17:03:23

本帖最后由格堂飞飞于 2022-7-12 17:09 编辑

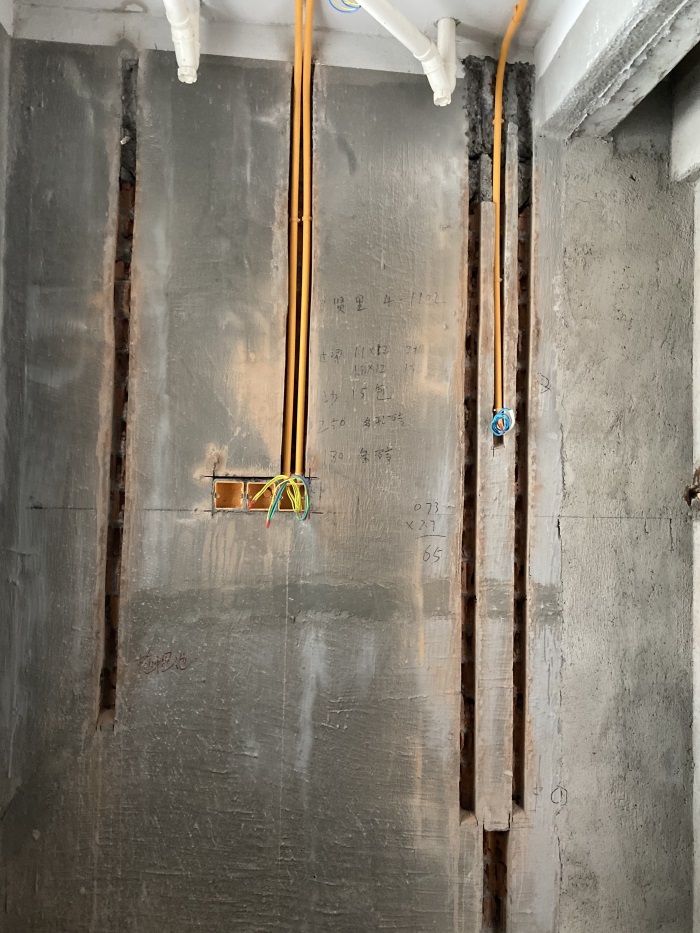

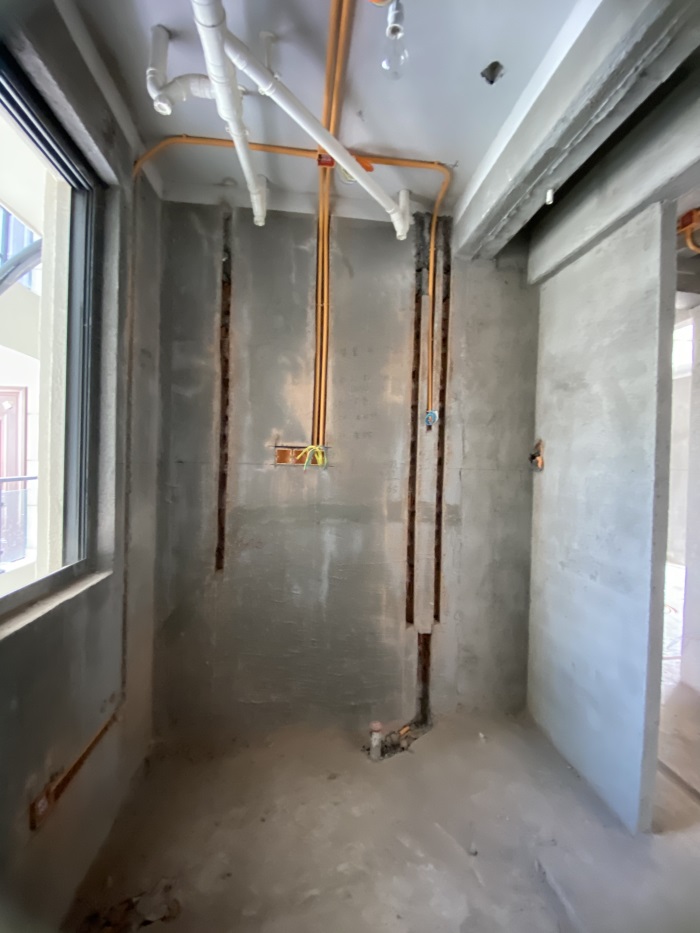

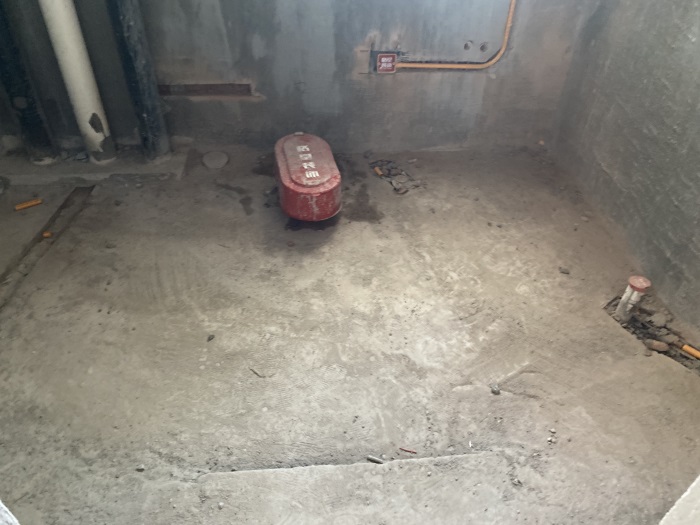

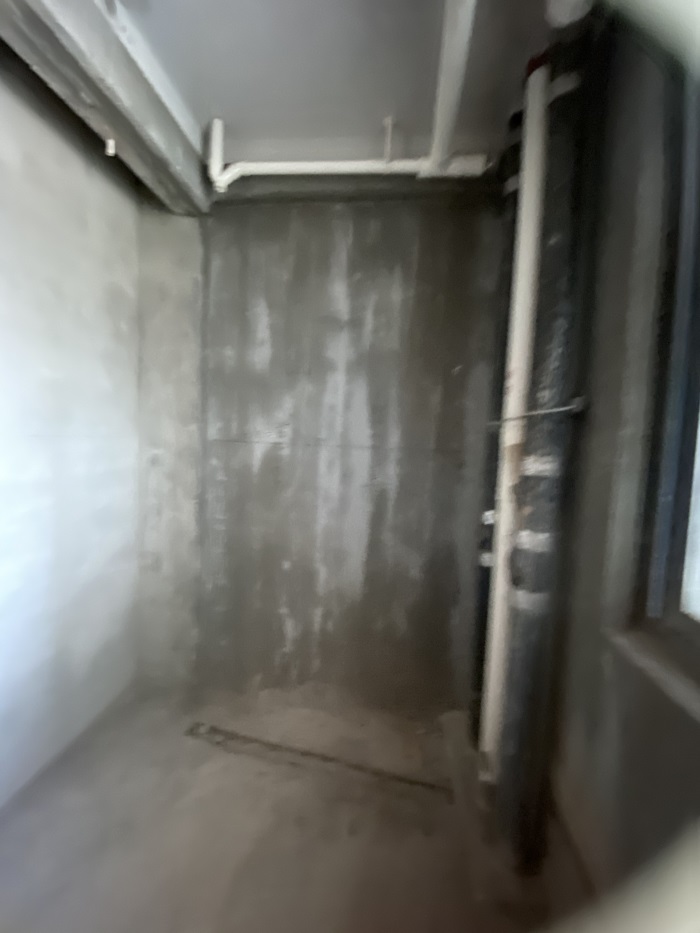

主卫墙面正在布置线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-7-12 17:05:10

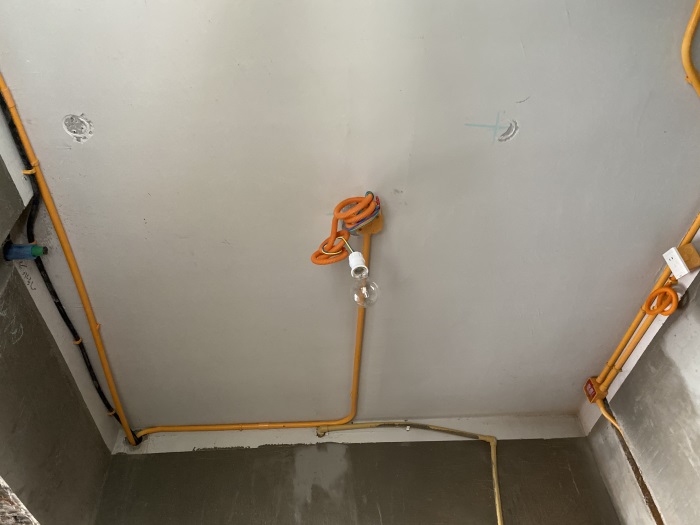

主卫灯头线套黄腊管保护，防止电线划伤！

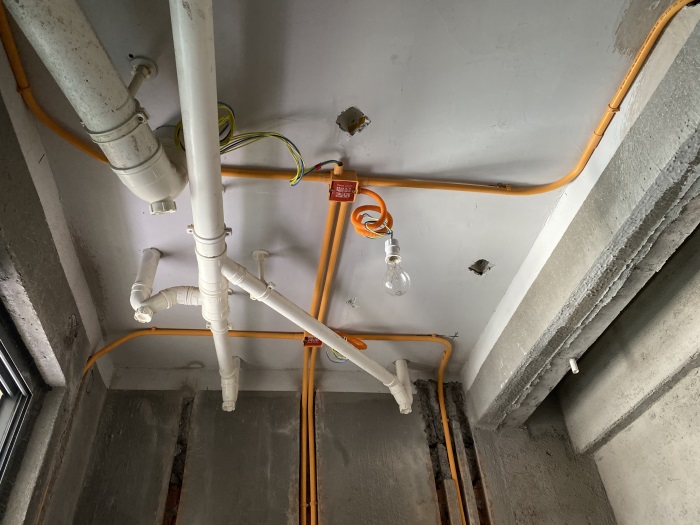

顶部线管交接处用暗盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-7-12 17:07:11

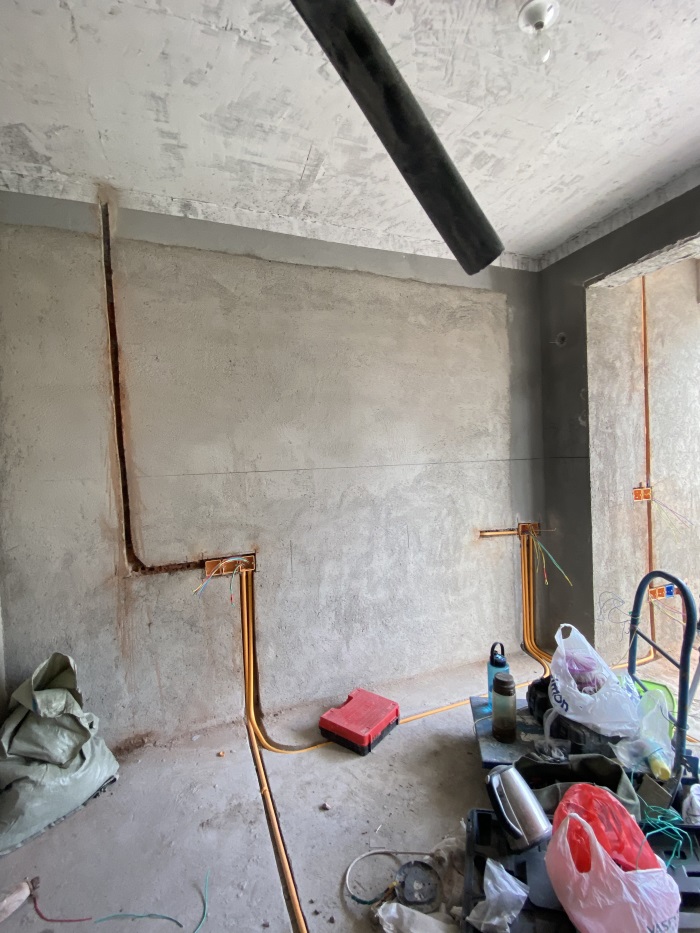

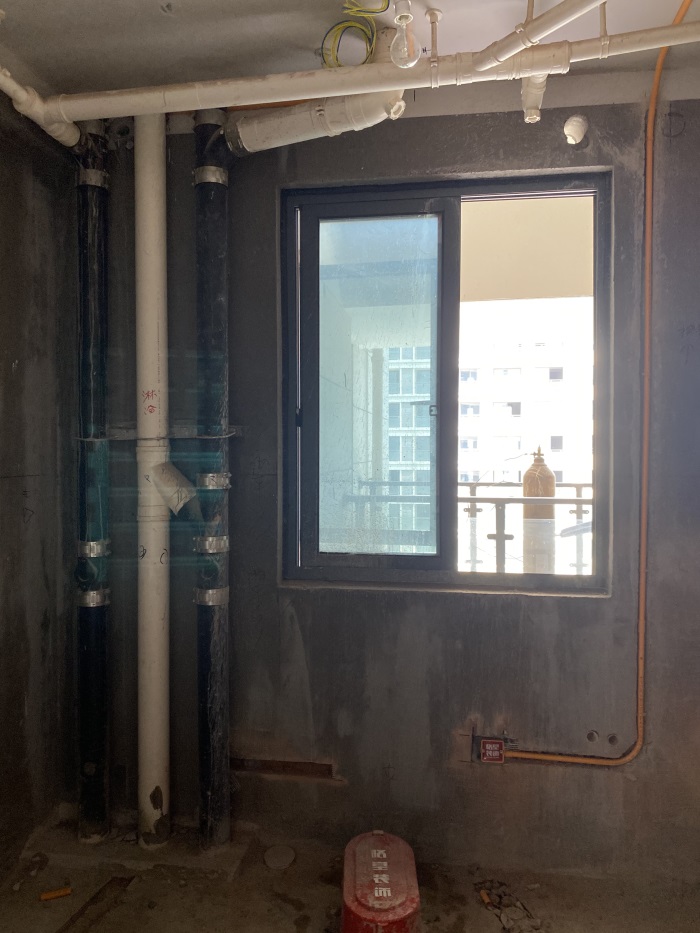

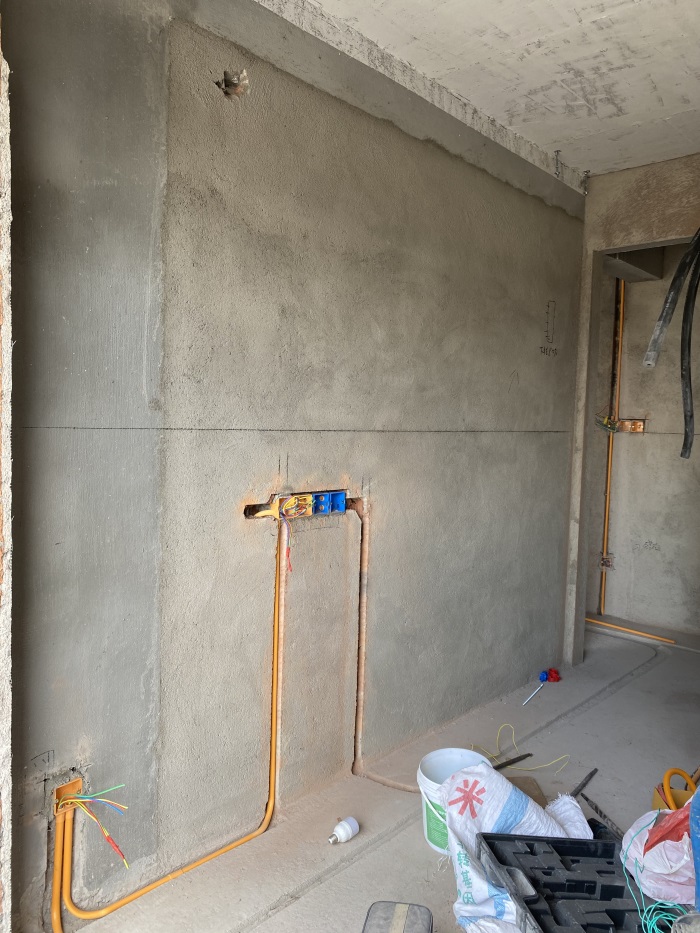

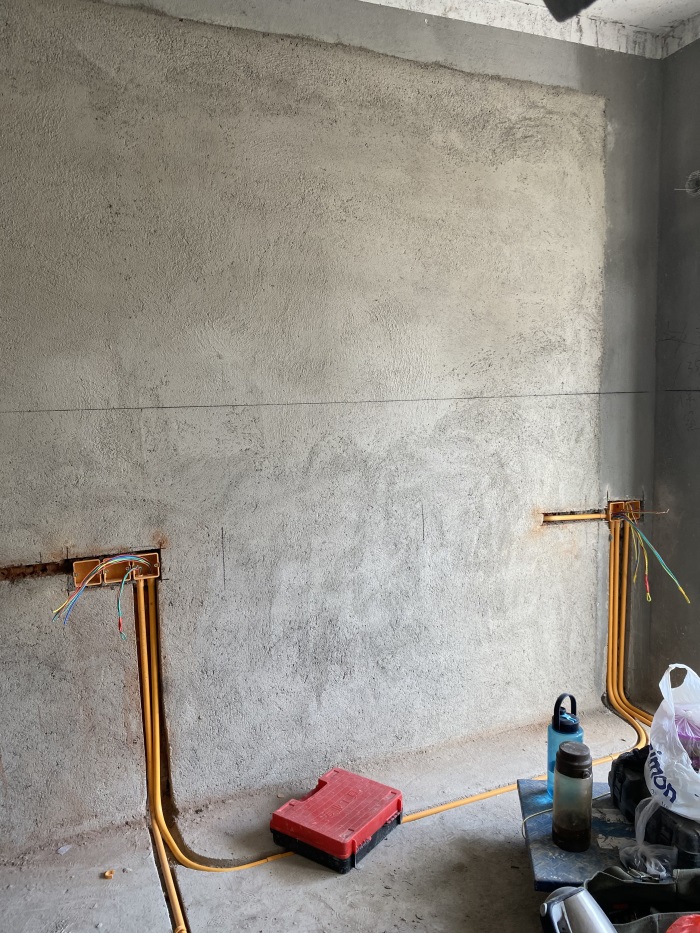

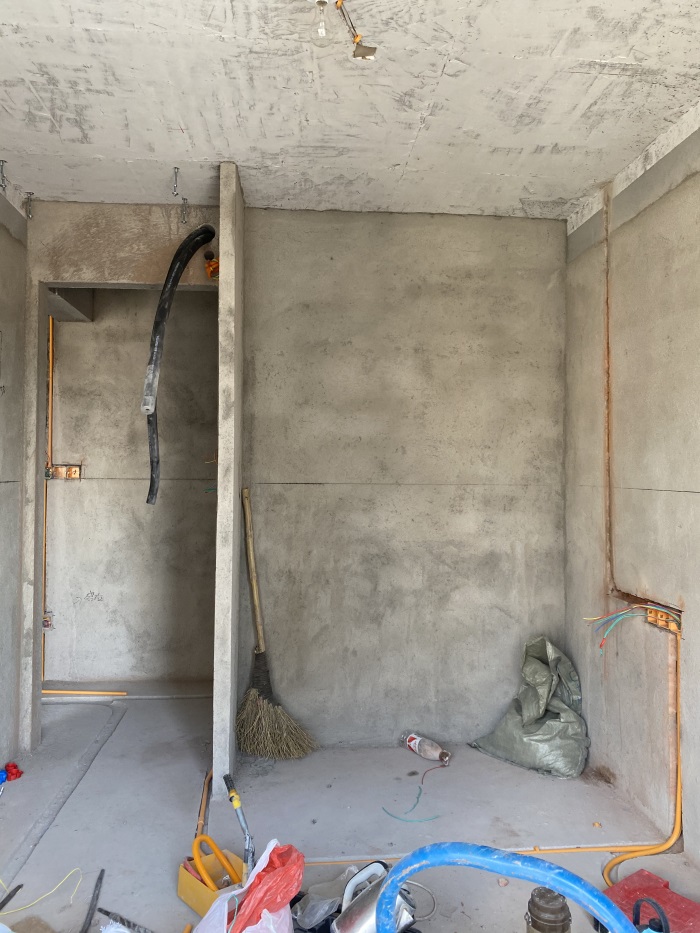

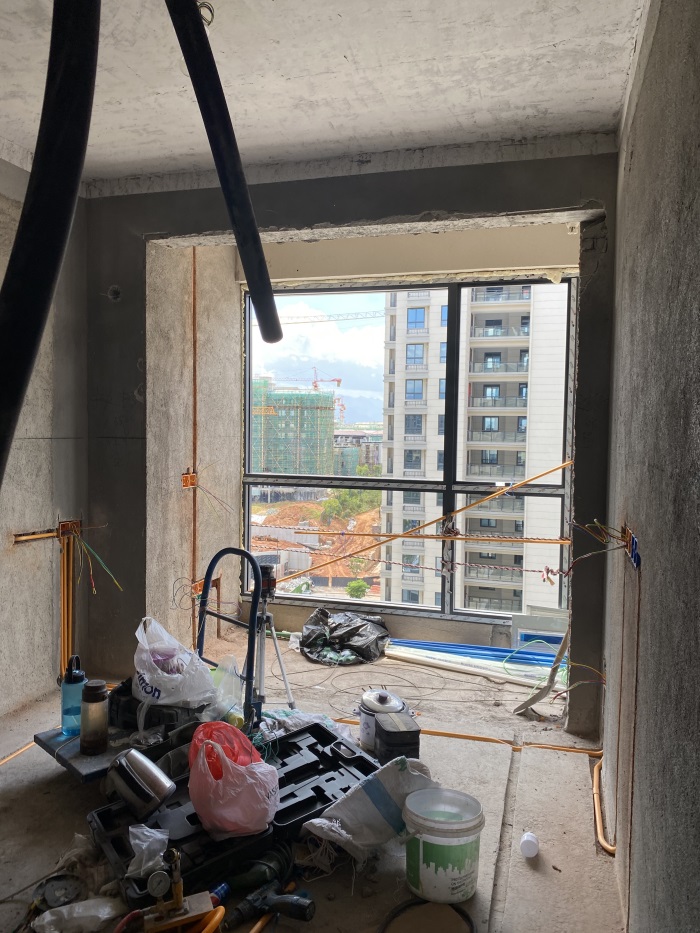

次卧墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-7-12 17:11:01

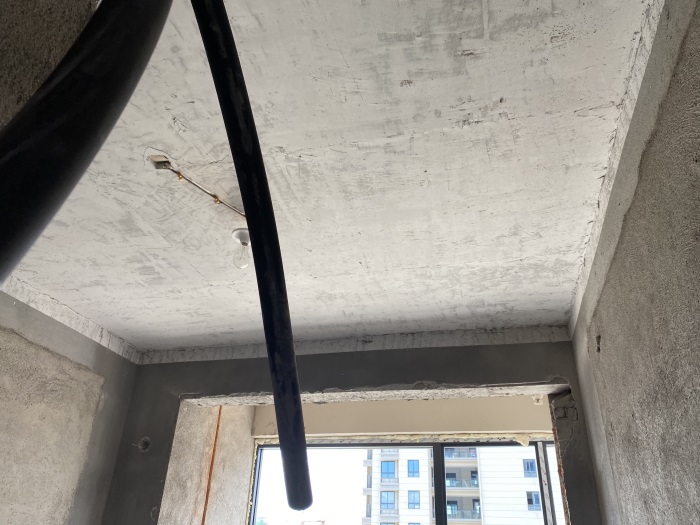

次卧灯头线套黄腊管保护，防止电线划伤！
