亚龙湾23#132m2现代---与风相拥

发表于 2022-7-19 15:22:49

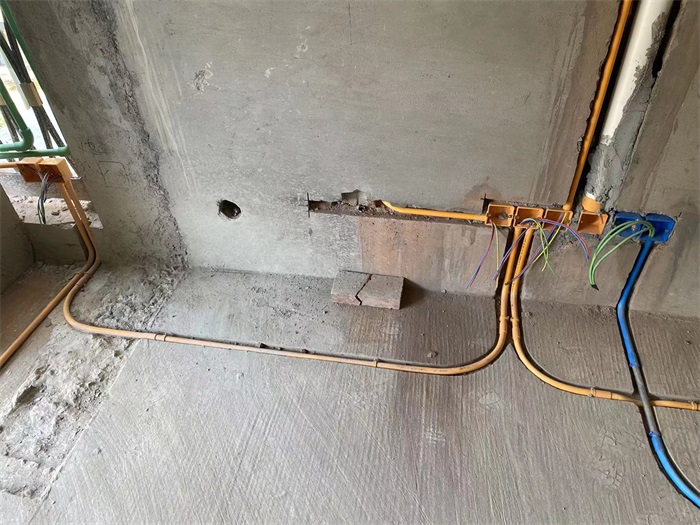

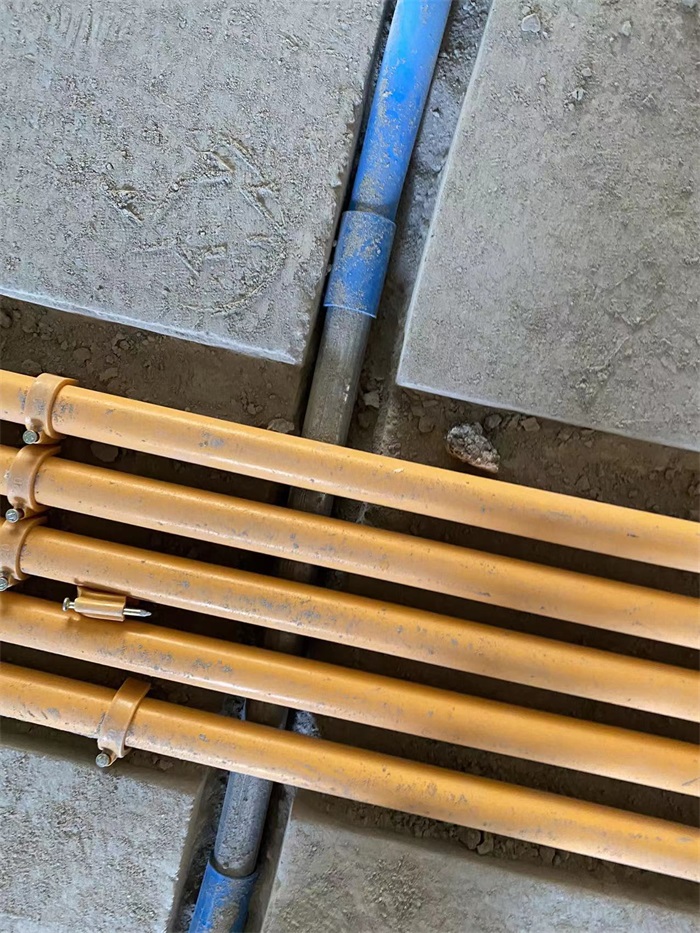

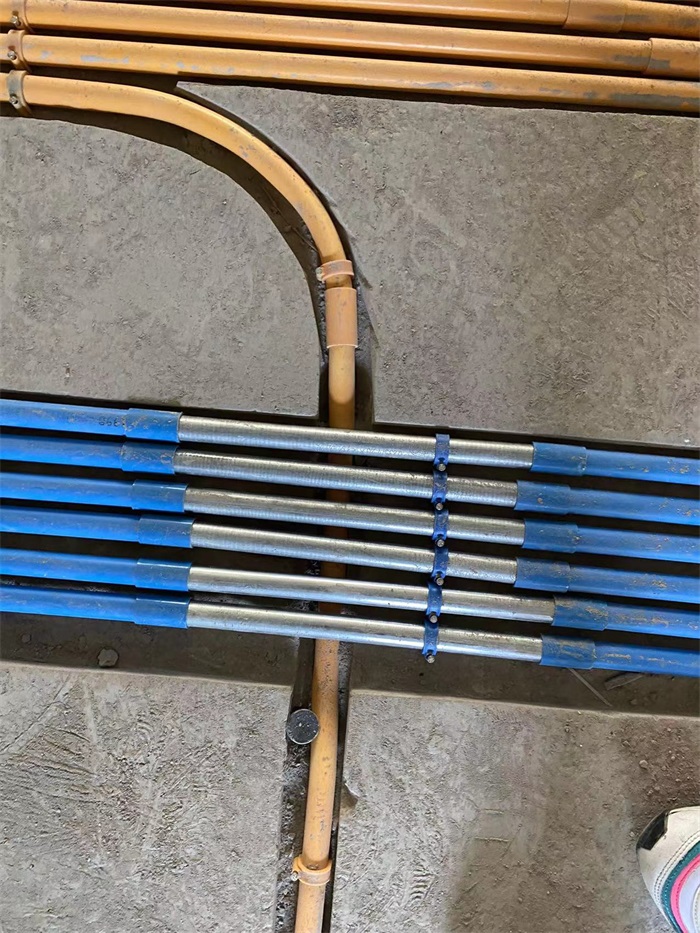

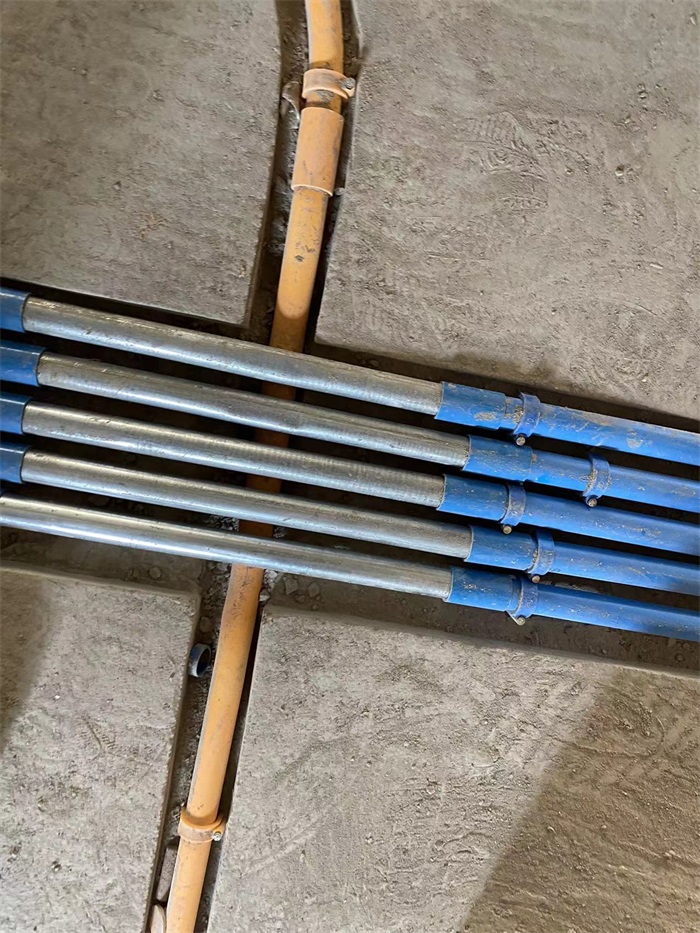

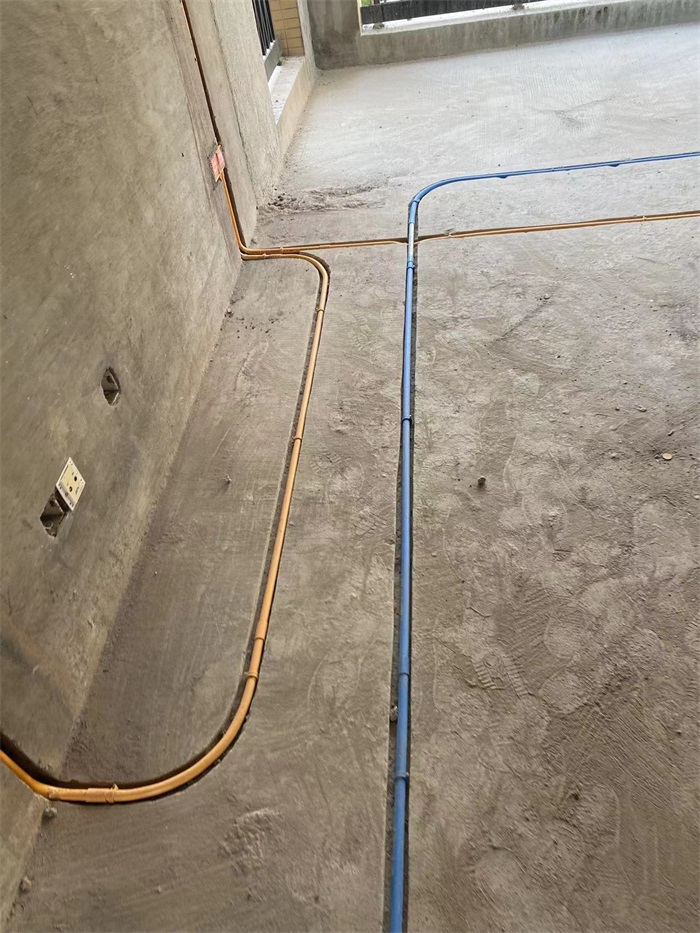

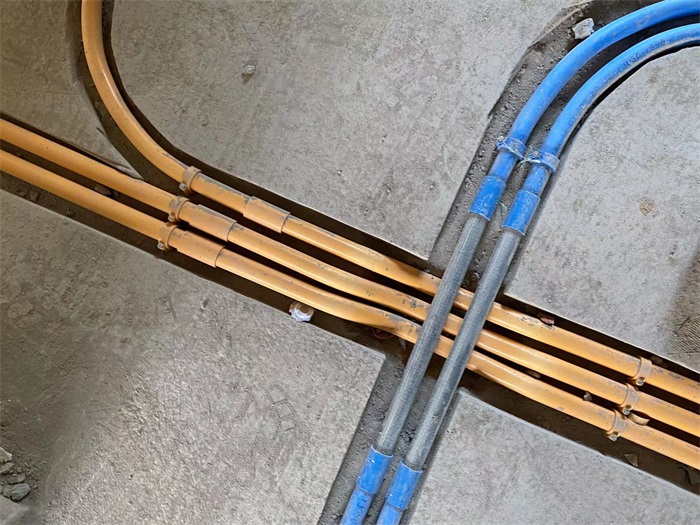

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-7-19 15:23:34

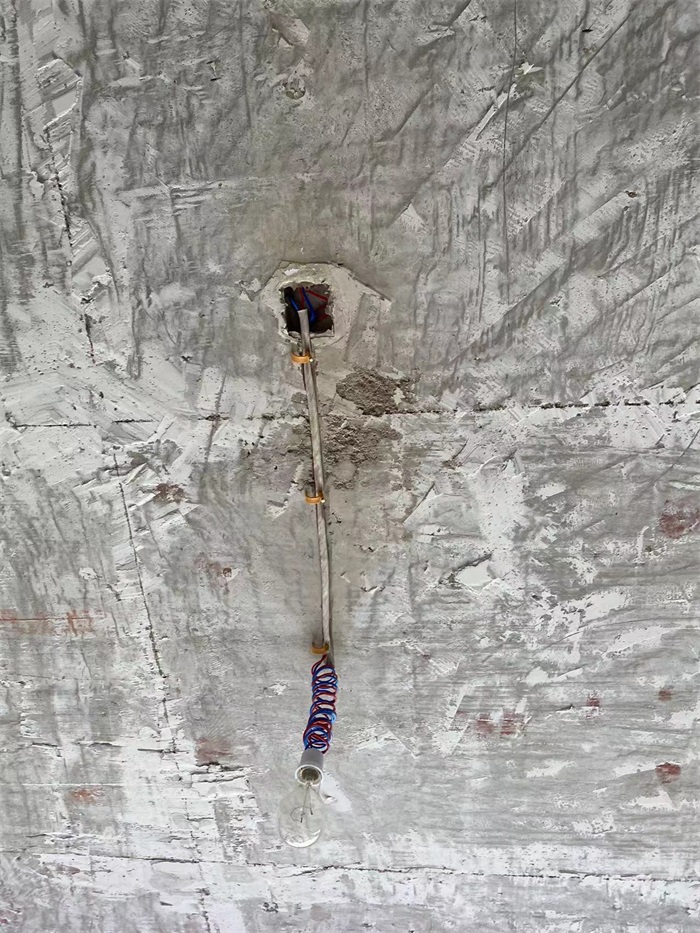

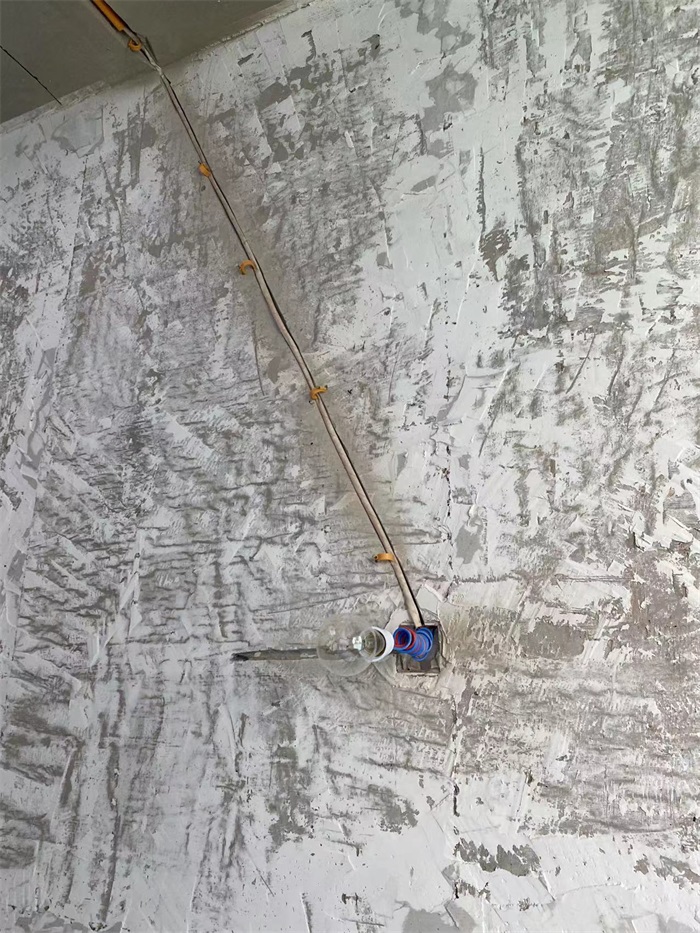

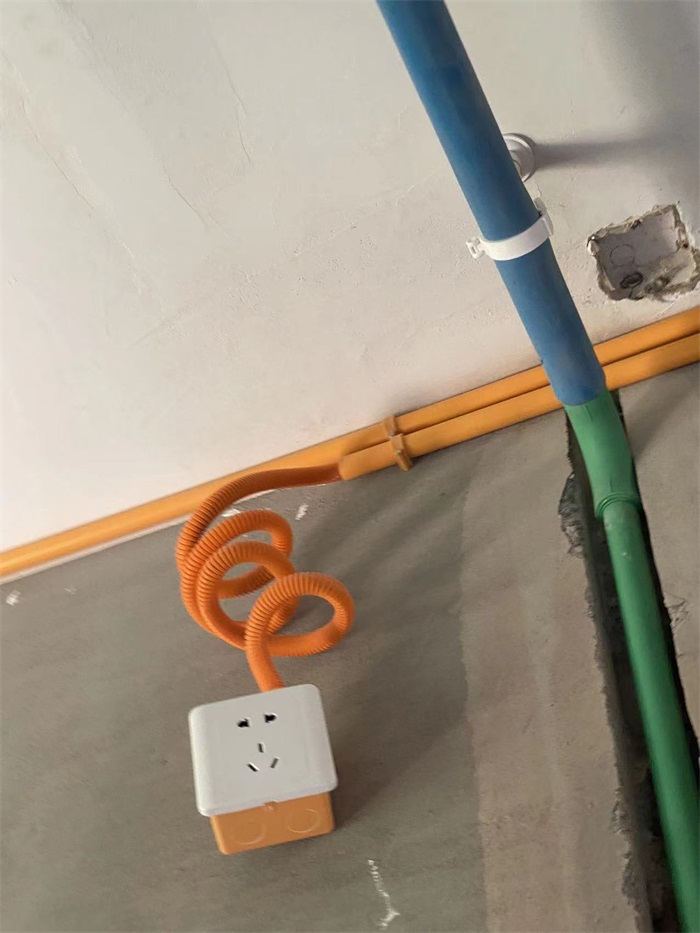

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-7-19 15:23:58

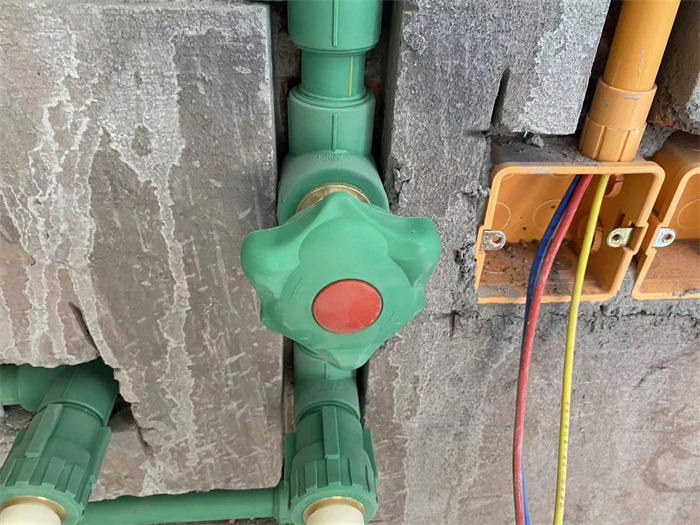

每户水管进水部位室内应加进水总阀。

发表于 2022-7-19 15:24:43

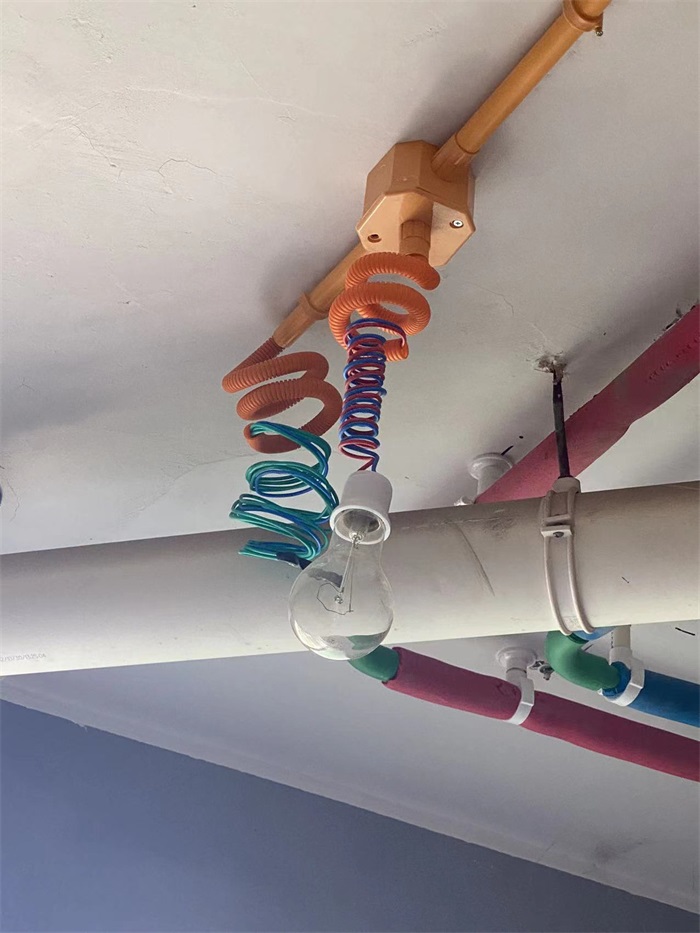

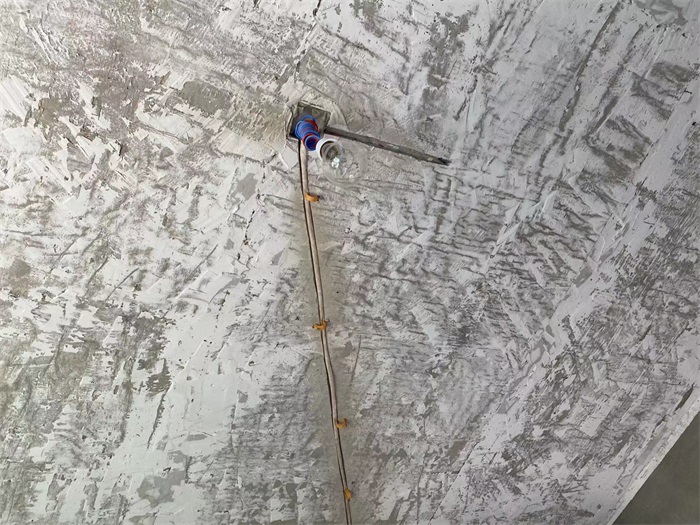

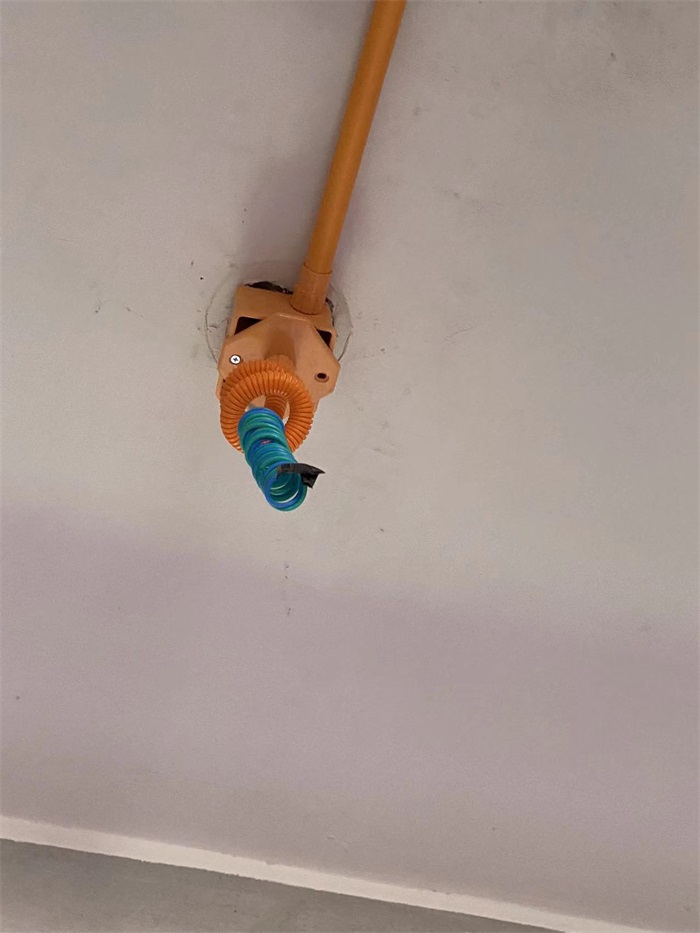

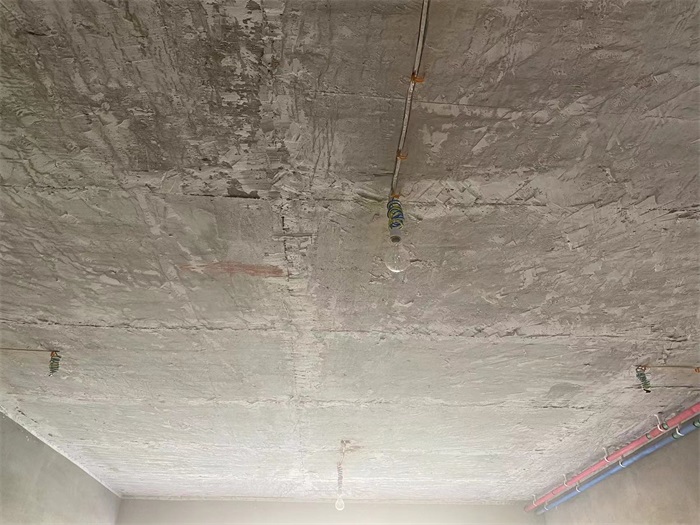

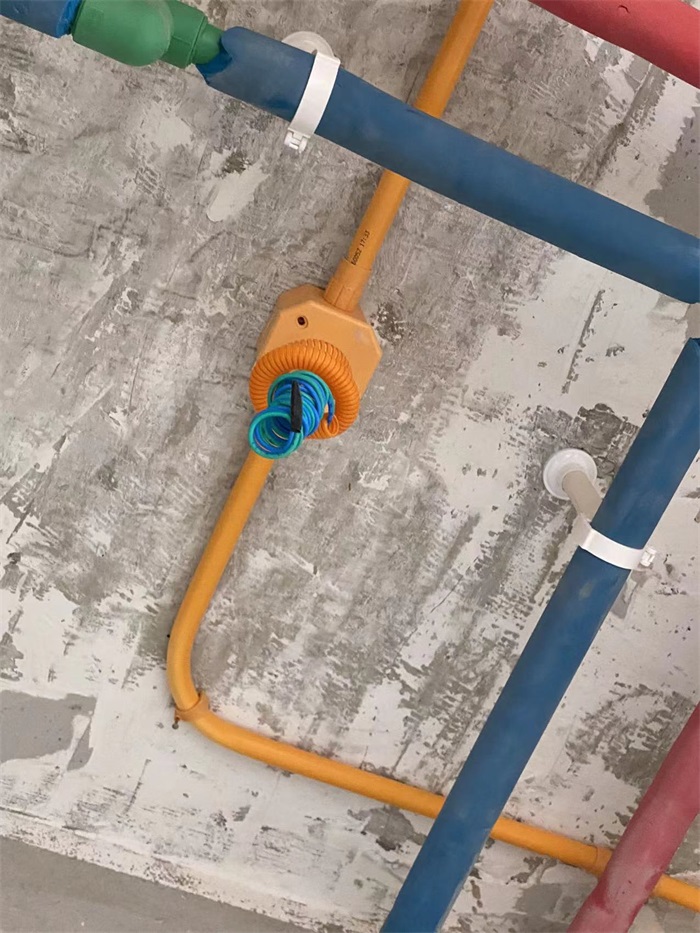

筒灯电线用波纹管保护

发表于 2022-7-19 15:25:53

本帖最后由格堂小周于 2022-7-19 15:28 编辑

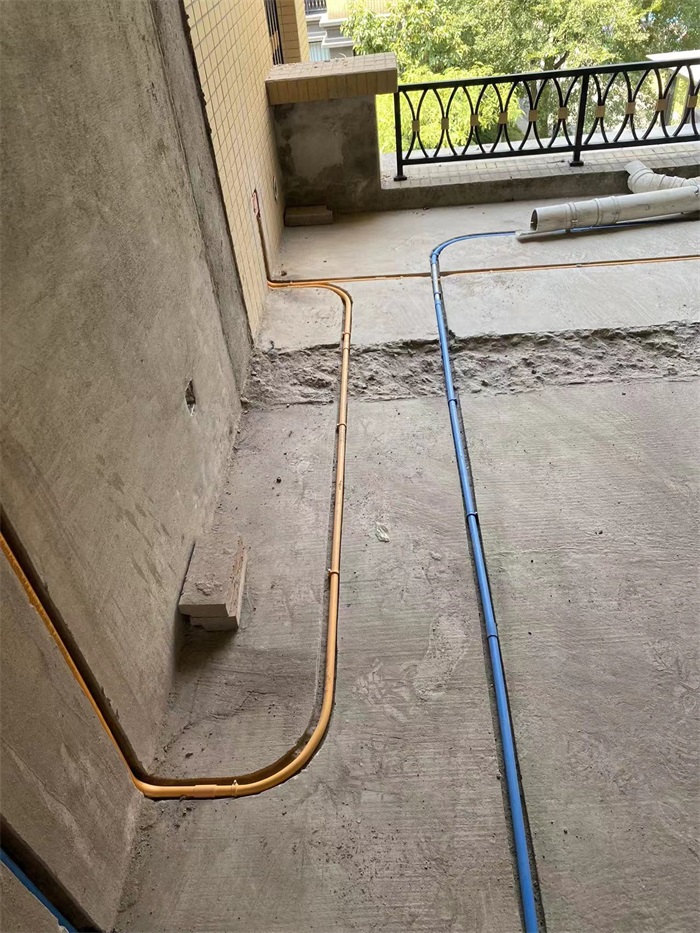

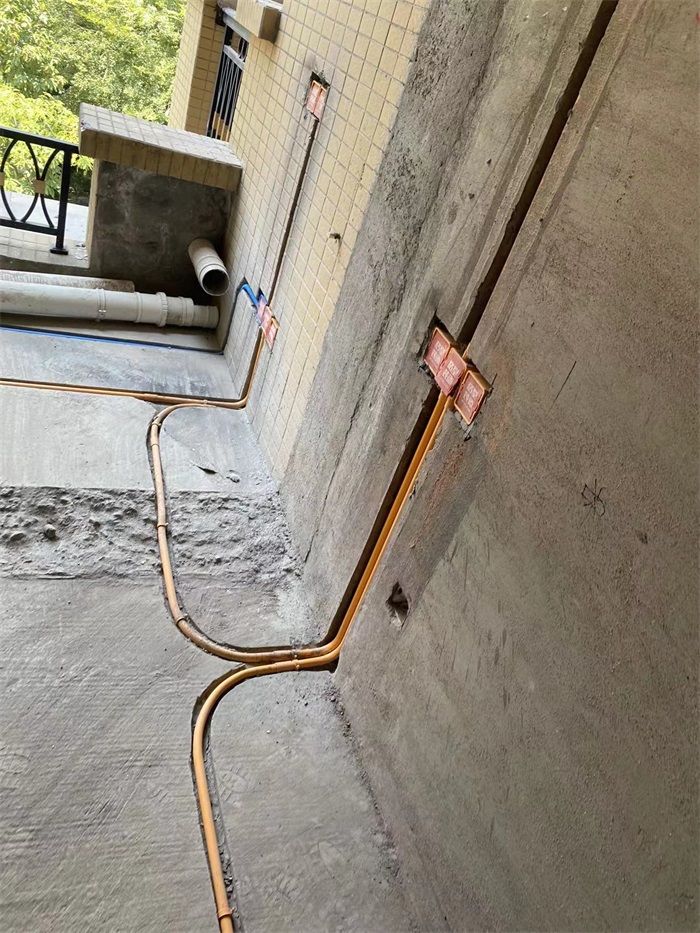

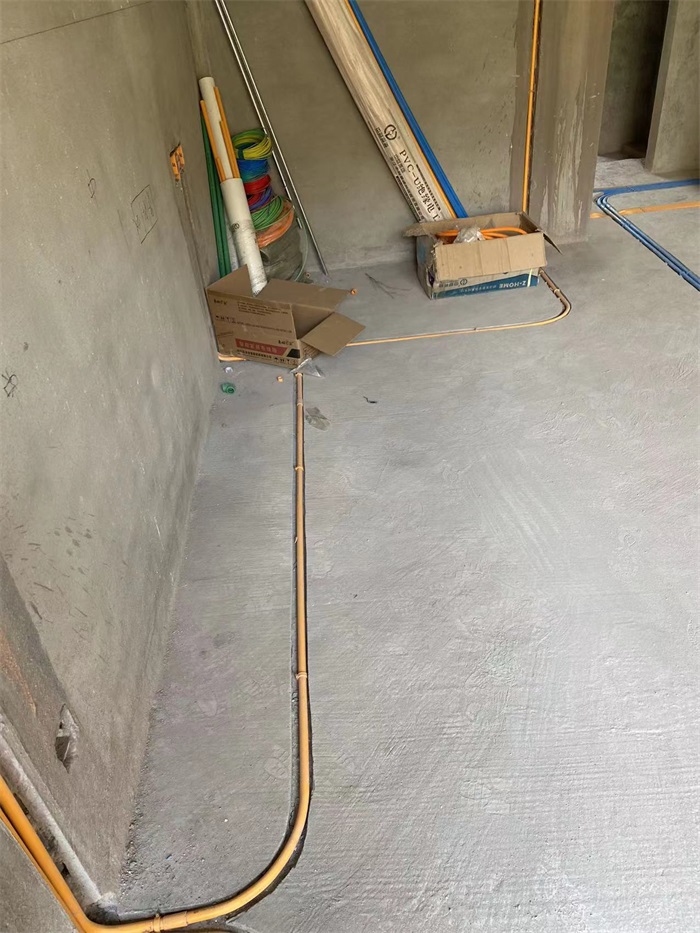

墙角禁止走管，距墙30公分以上。

发表于 2022-7-19 15:26:32

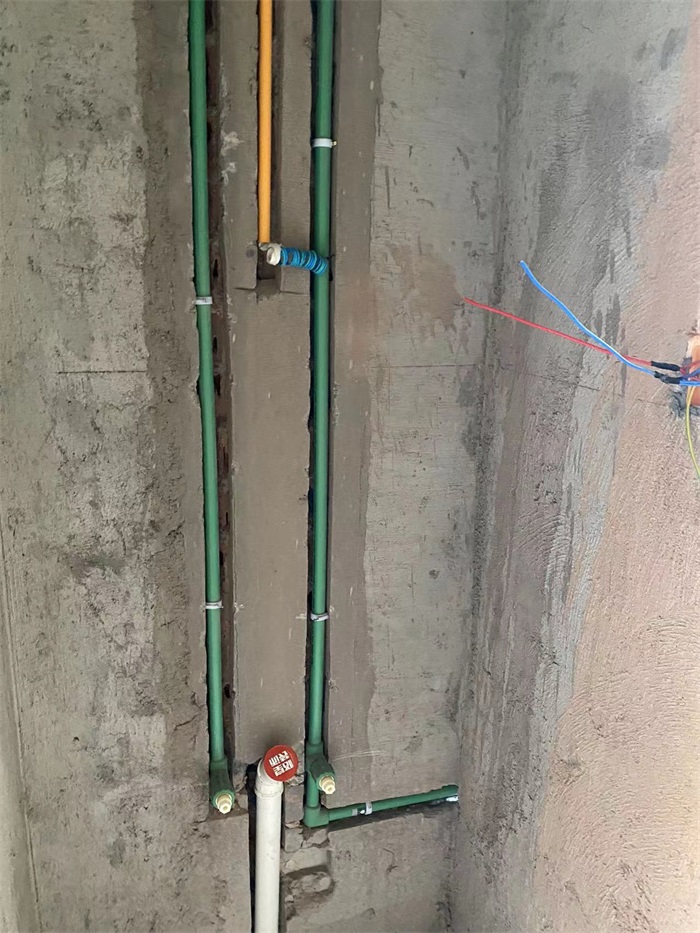

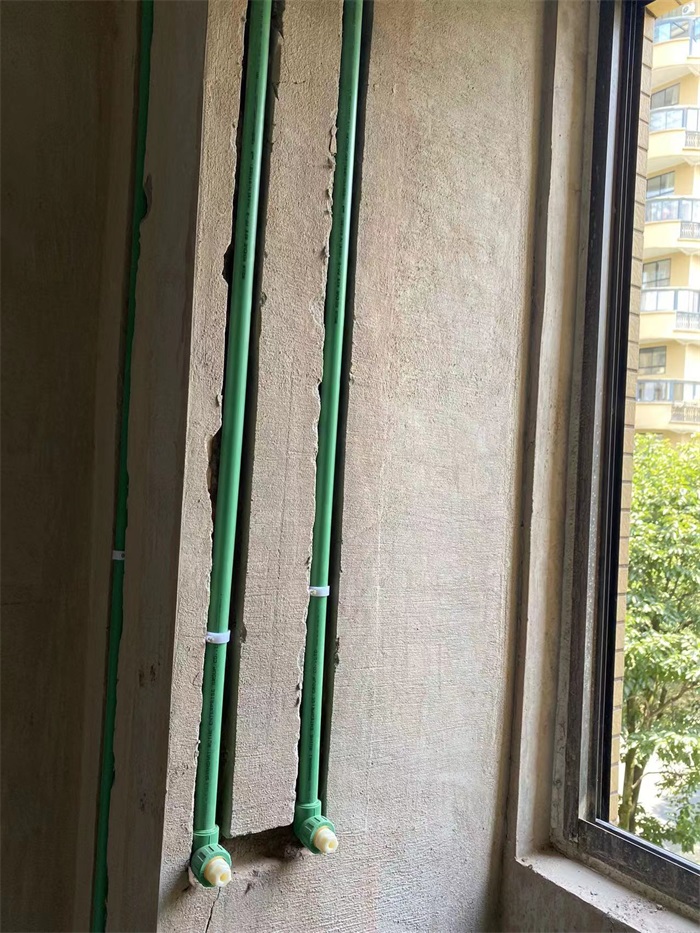

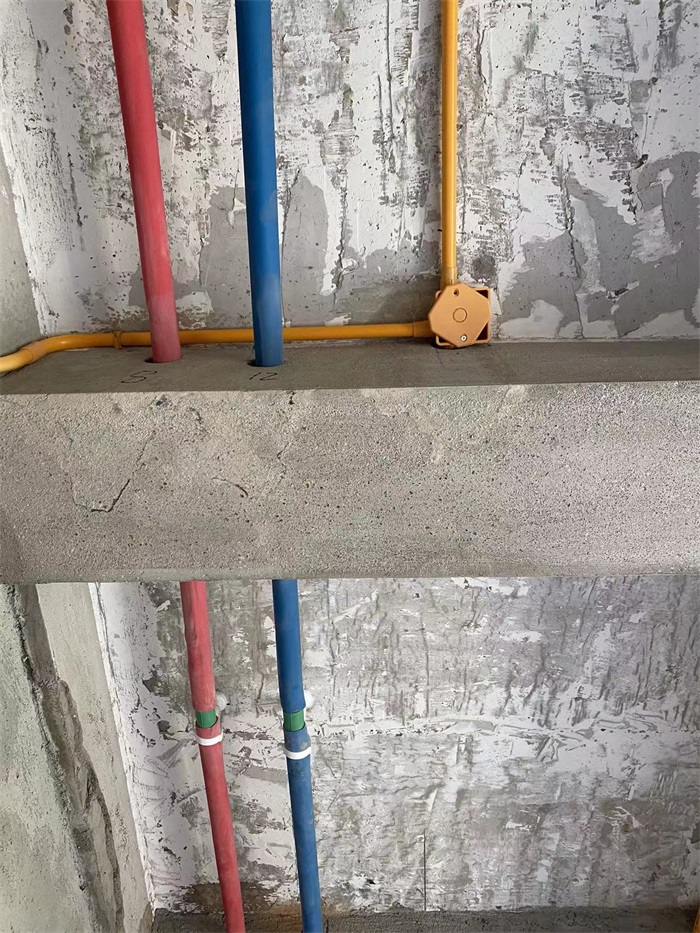

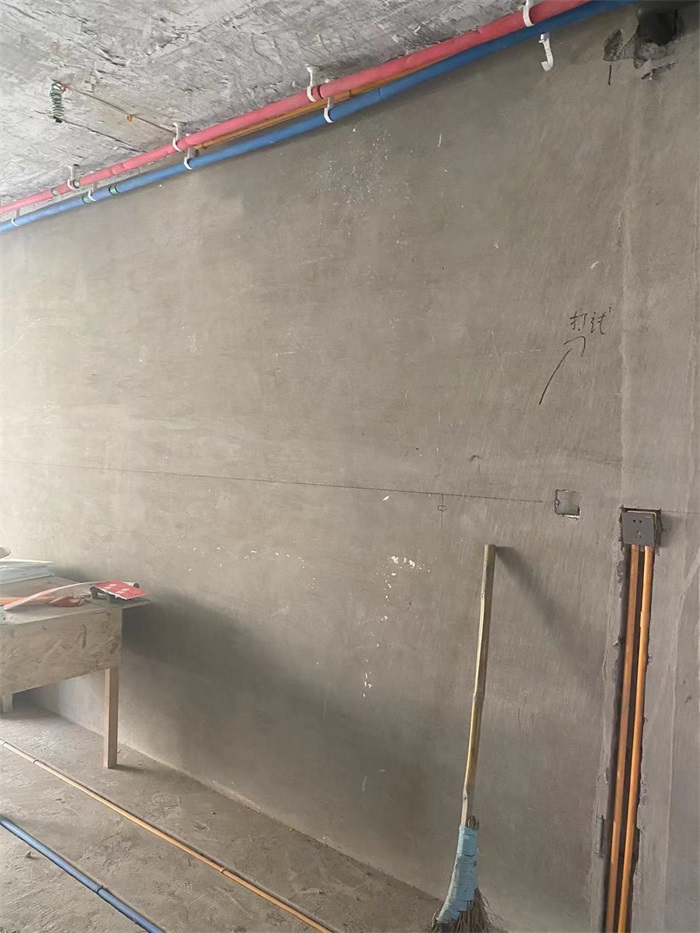

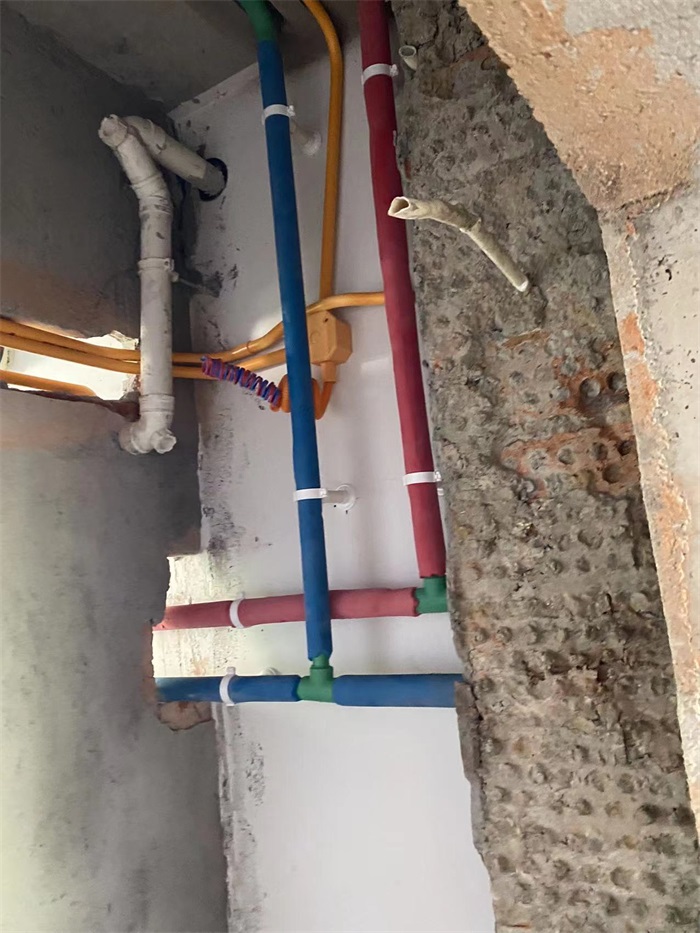

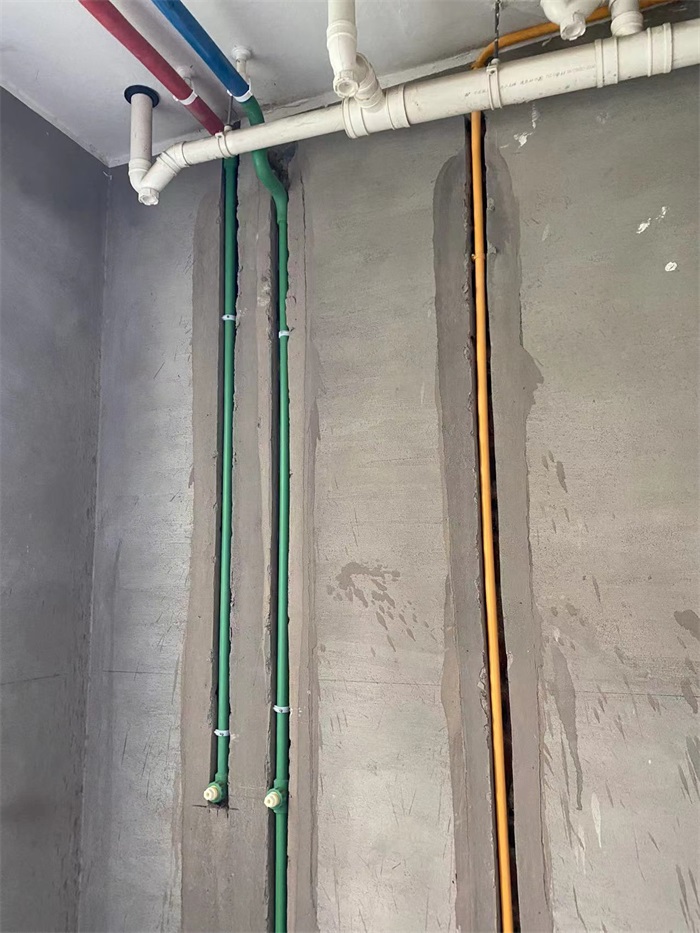

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-7-19 15:27:19

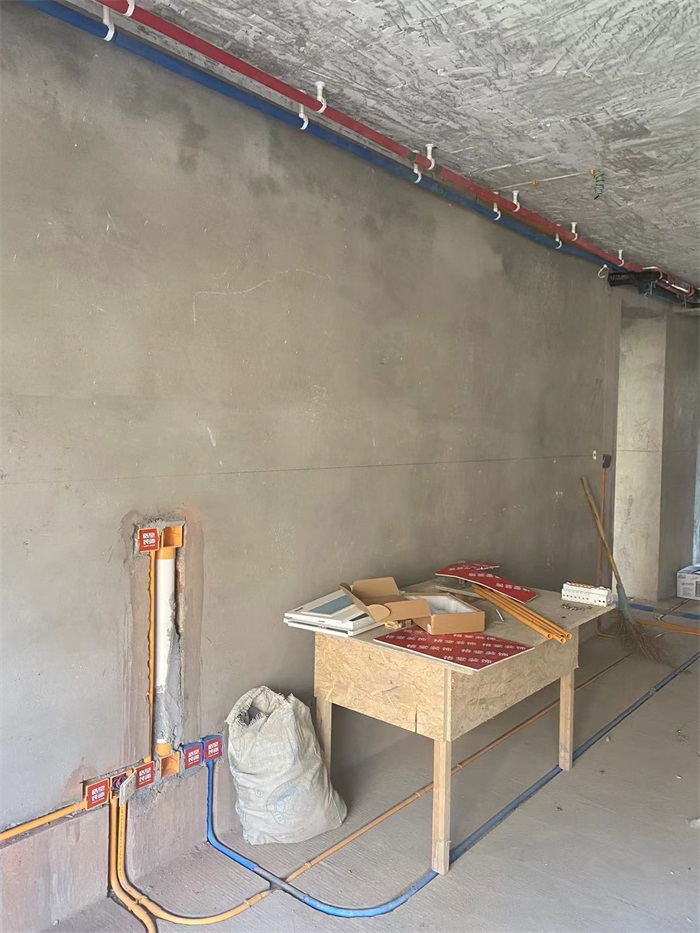

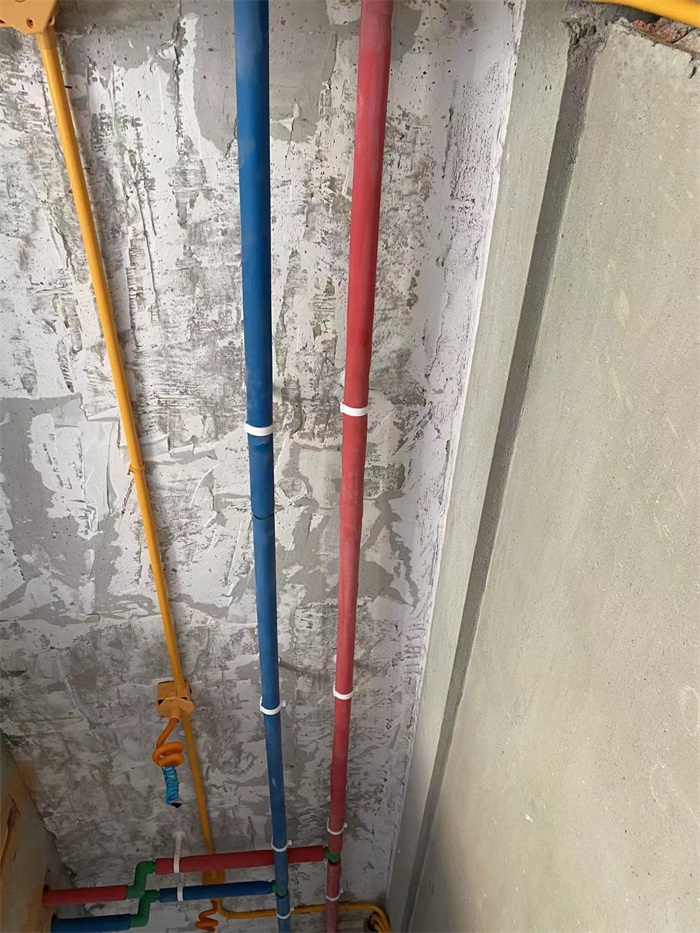

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2022-7-19 15:28:50

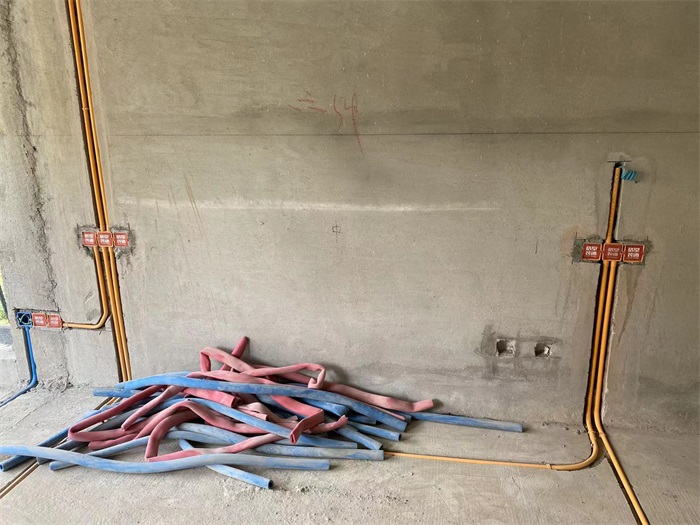

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2022-8-3 16:42:28

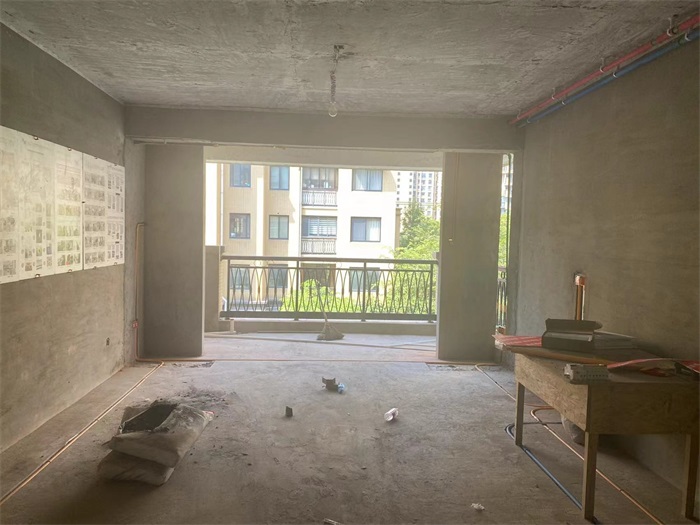

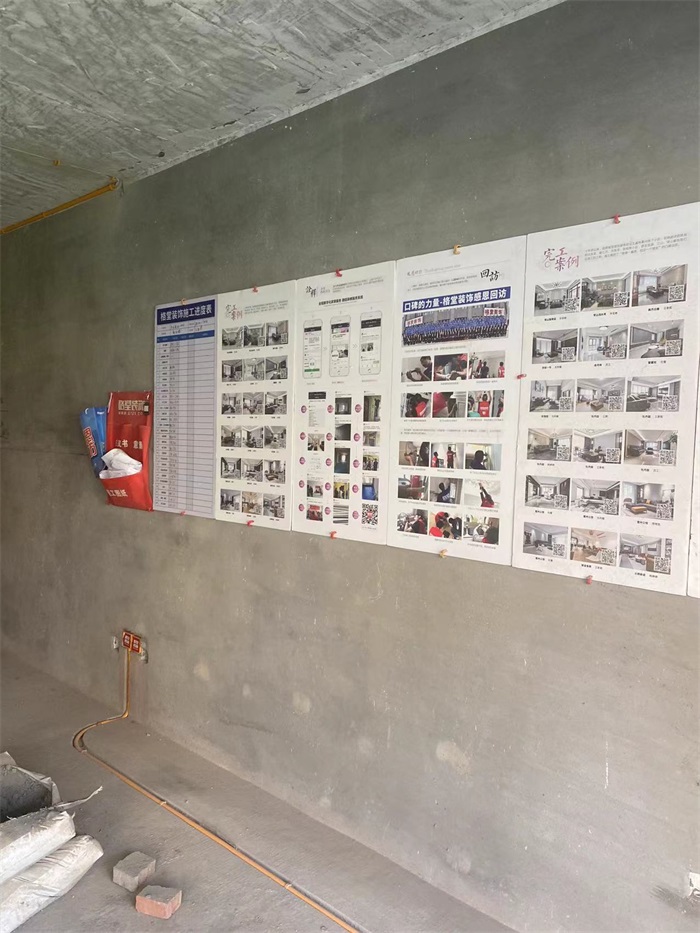

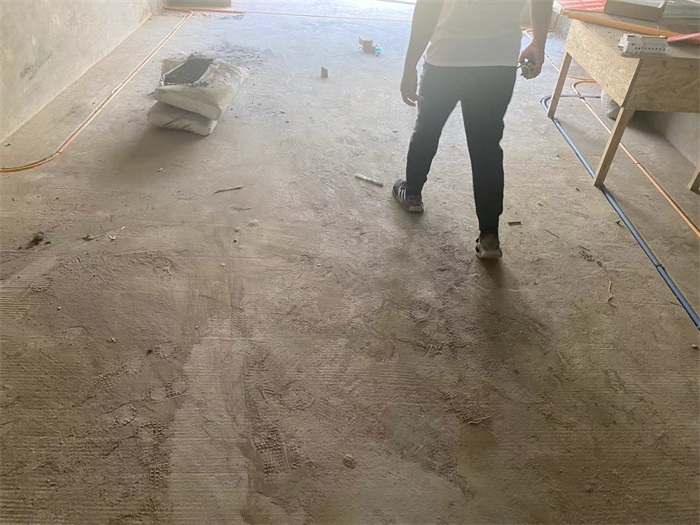

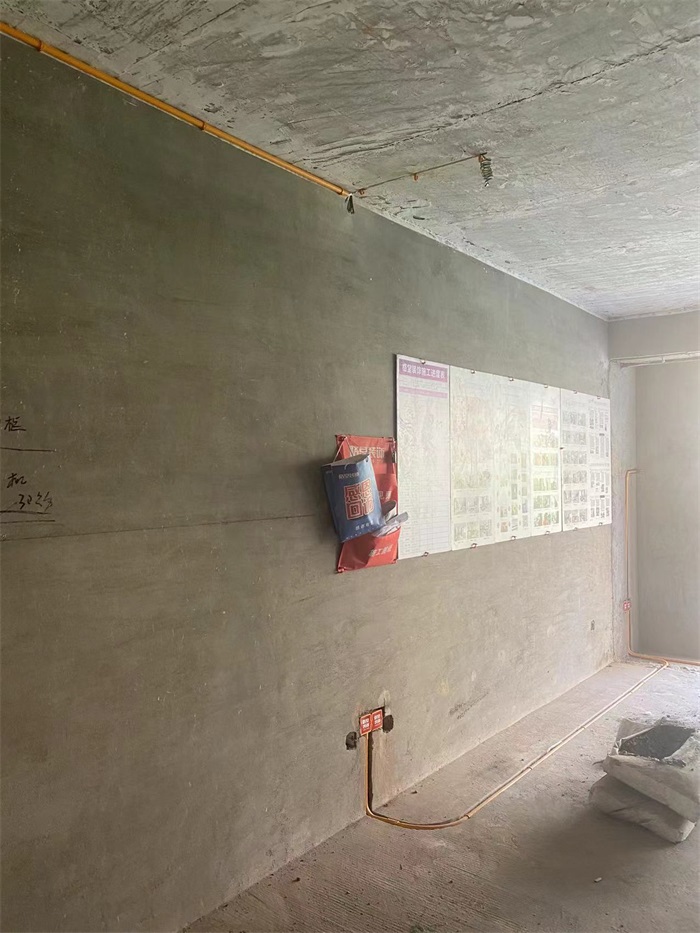

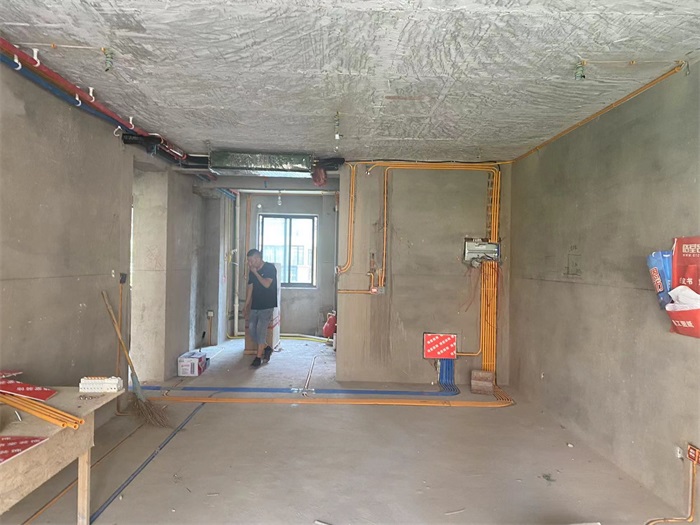

客厅水电布局

发表于 2022-8-3 16:44:12

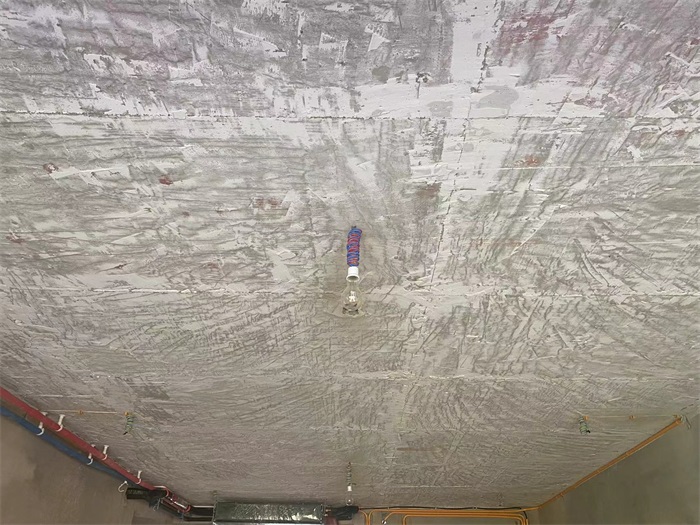

客厅对角
