江湾半岛34-2-7#97㎡现代——谧 · 归心之所

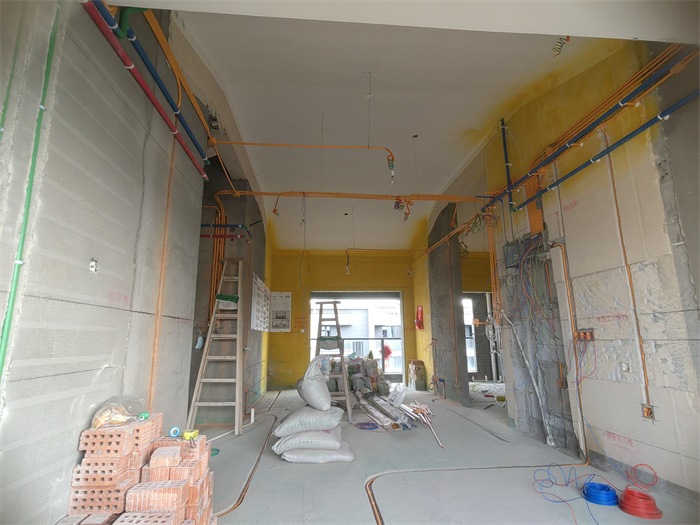

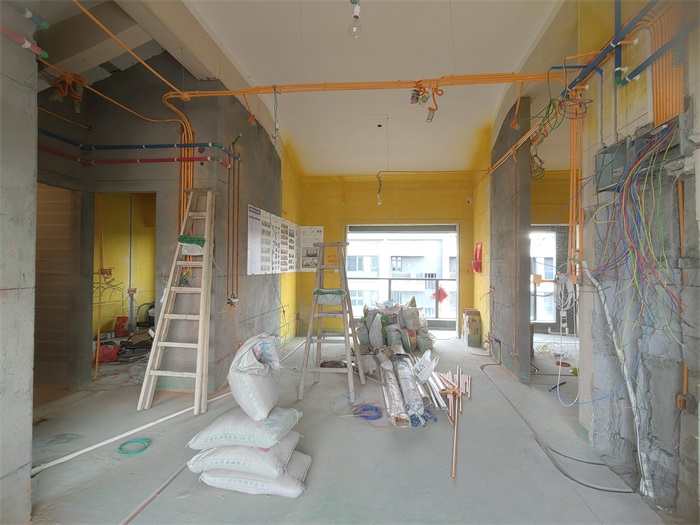

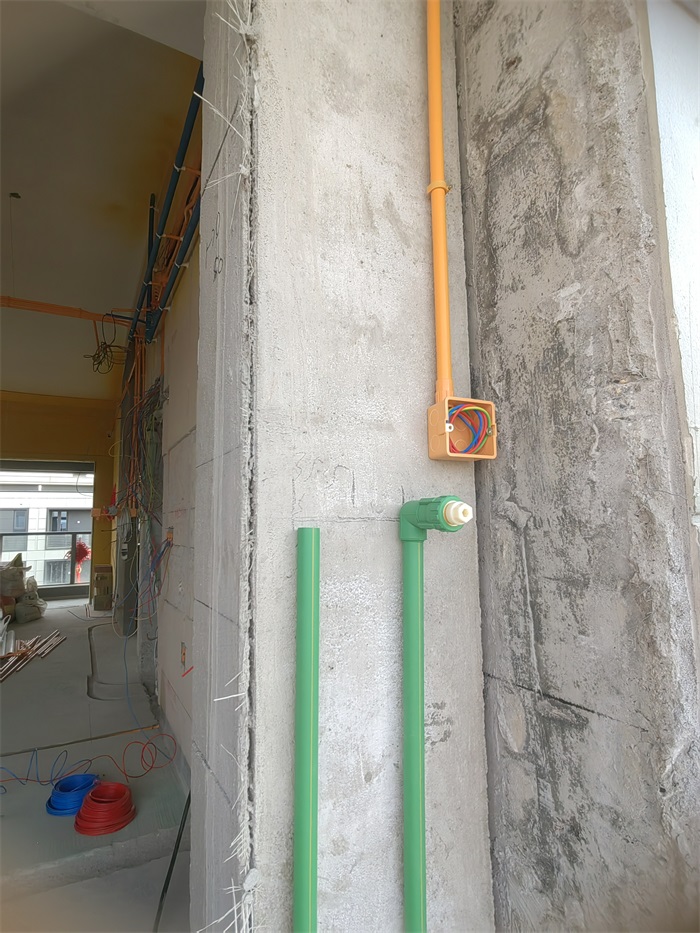

餐厅墙面水管和线管，布置横平竖直!

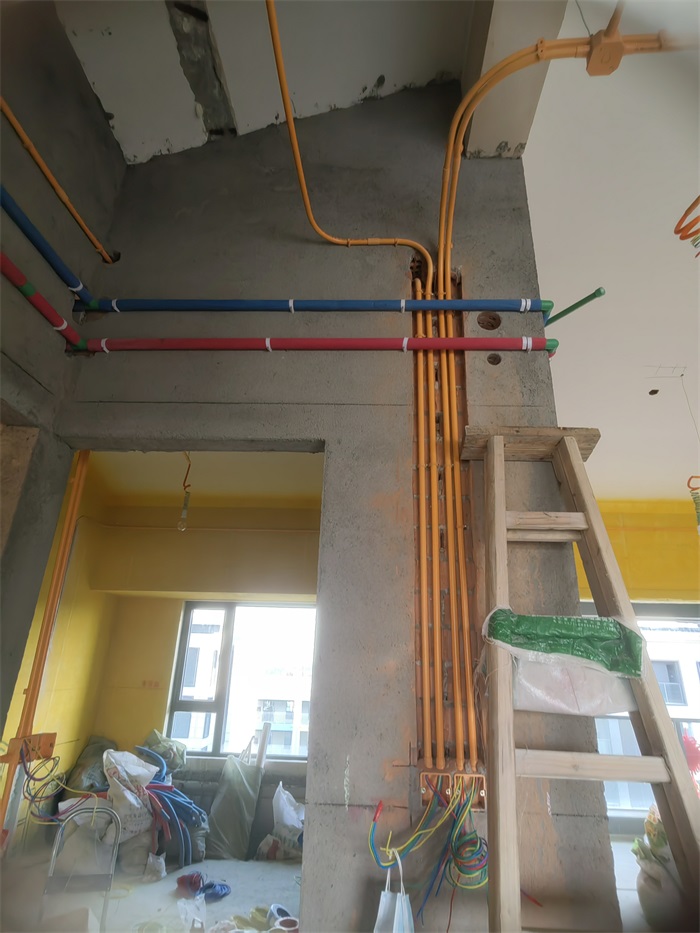

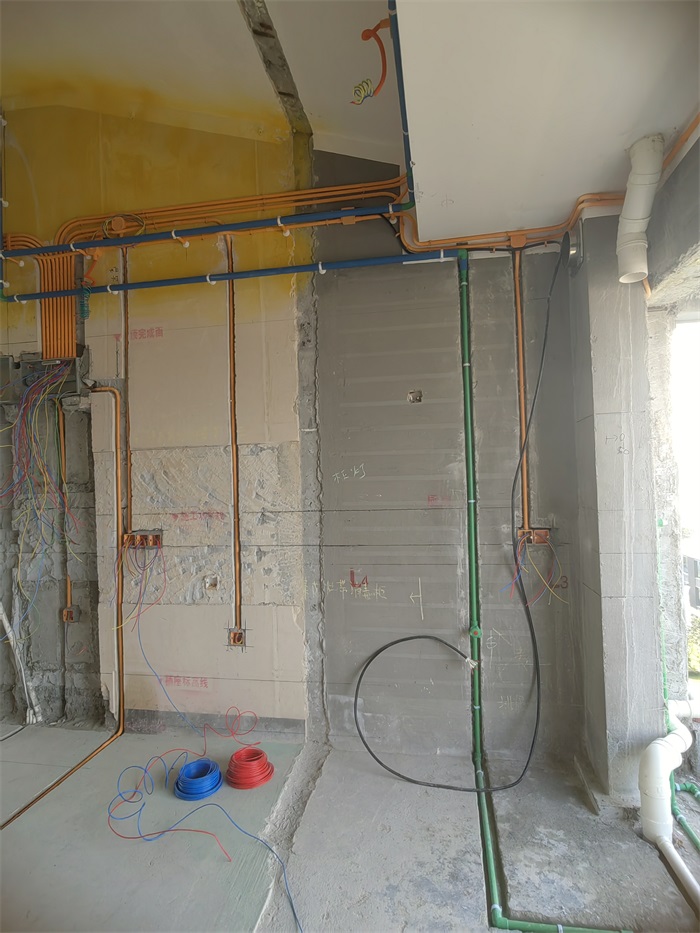

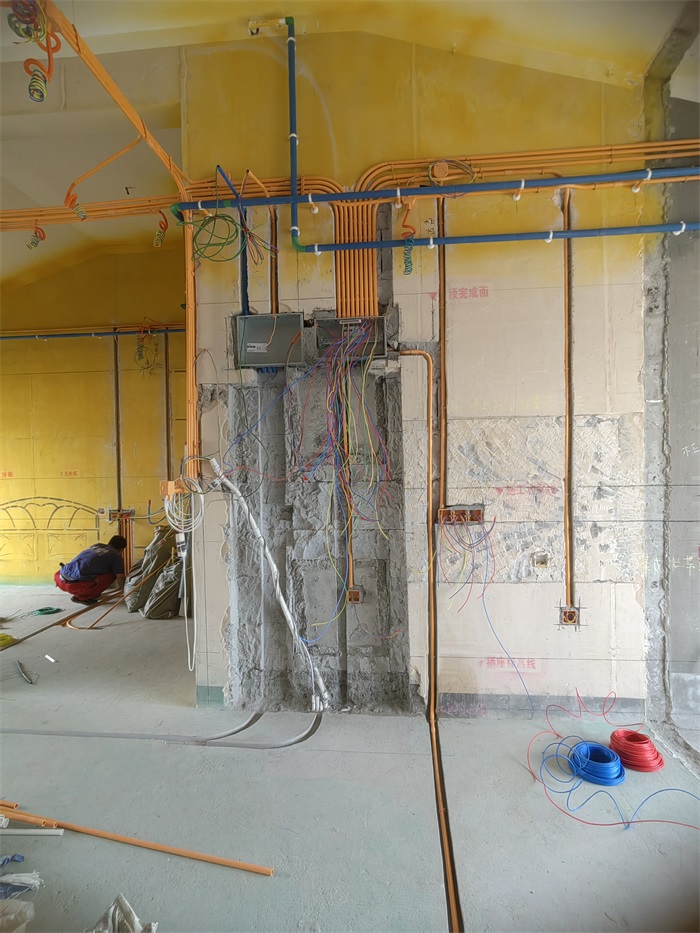

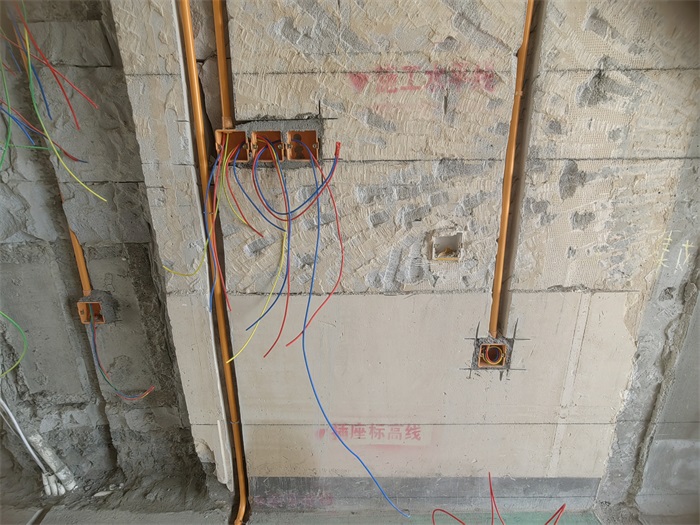

墙面线管布置平整， 开关离地净高1.3米，普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

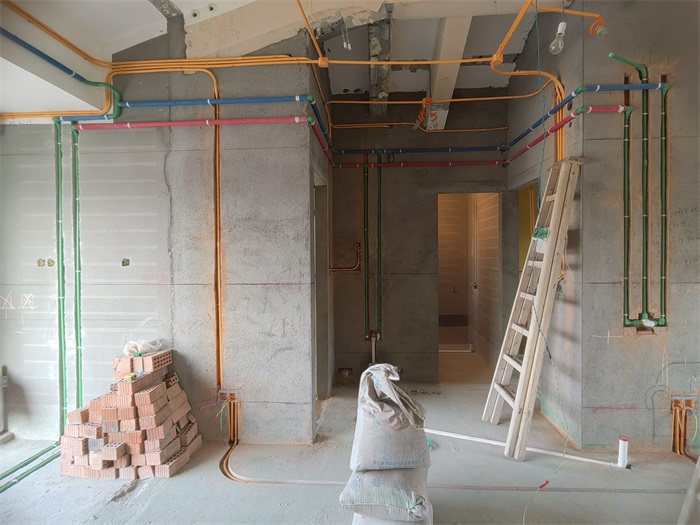

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

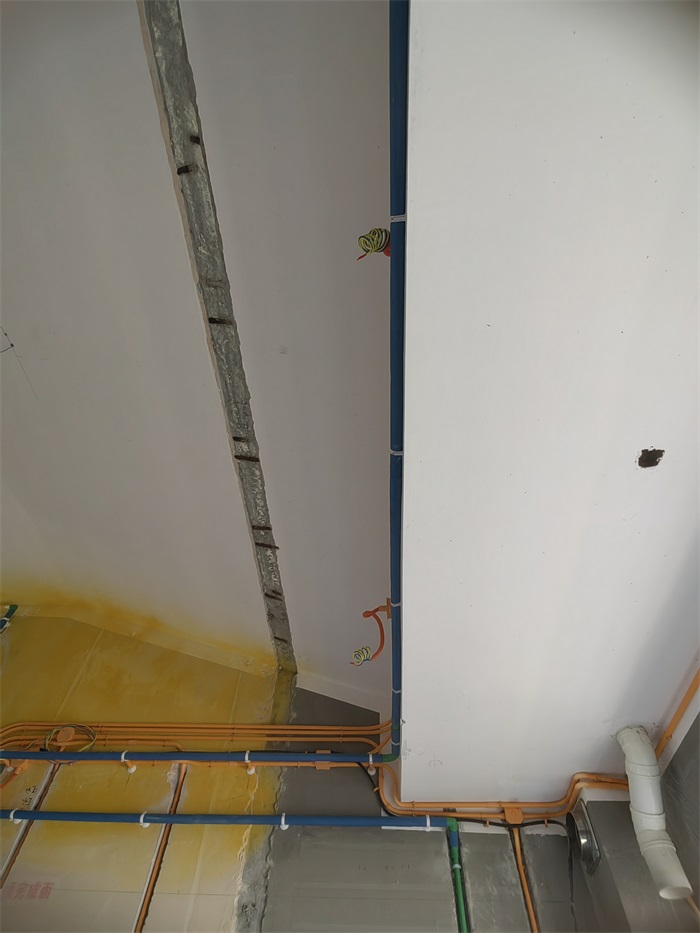

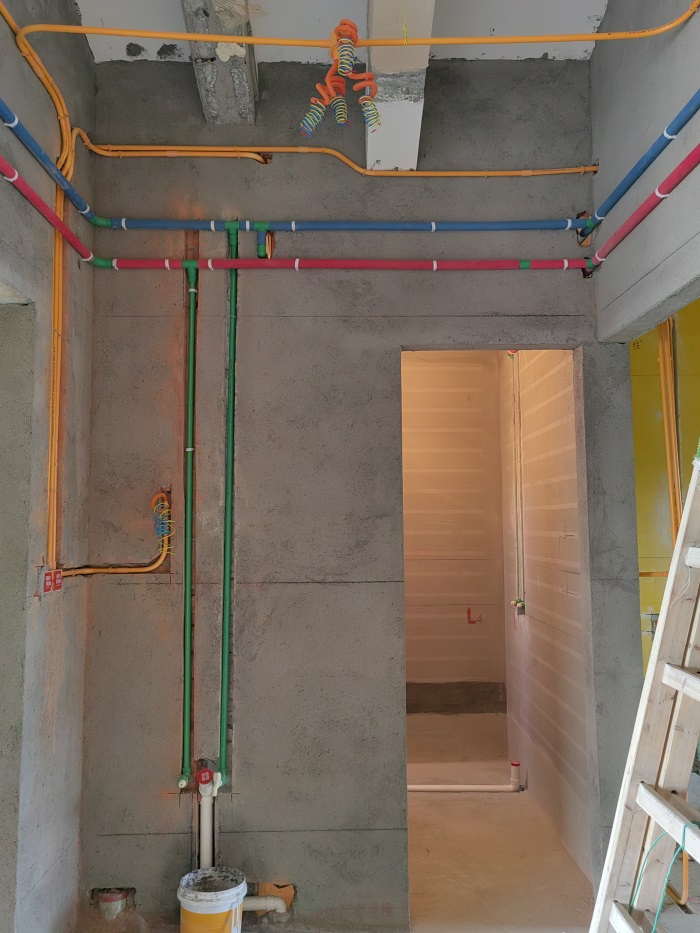

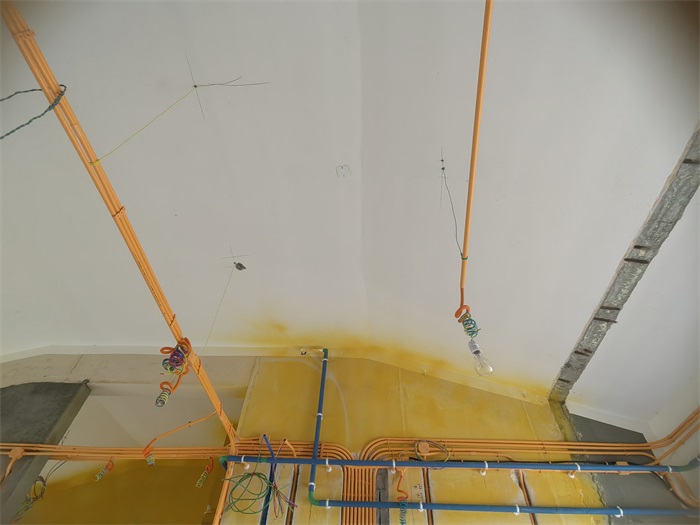

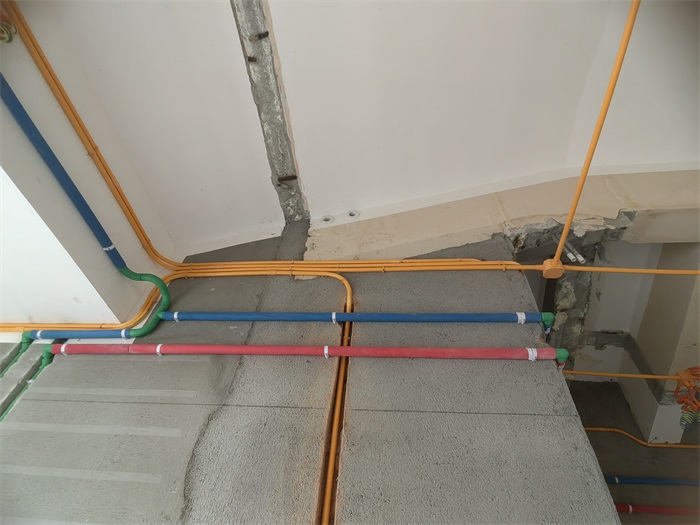

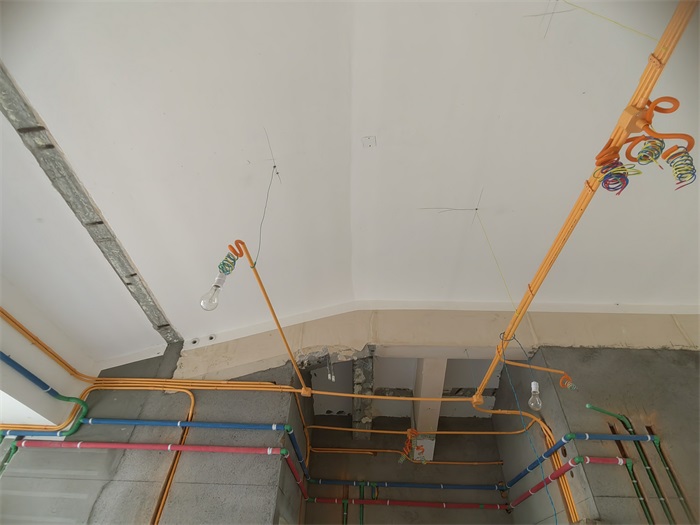

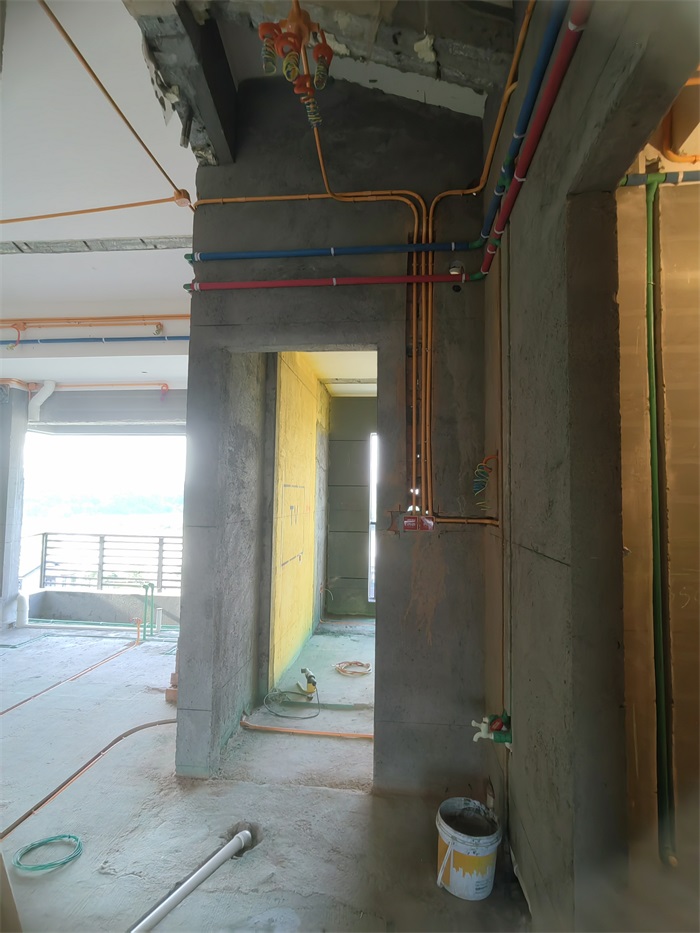

餐厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

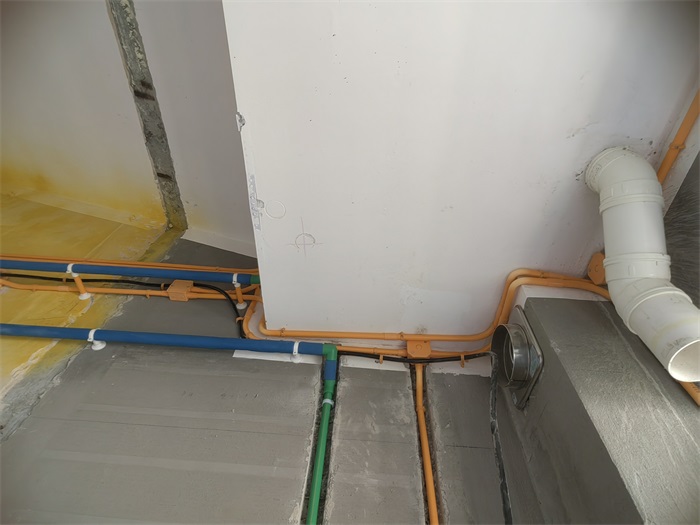

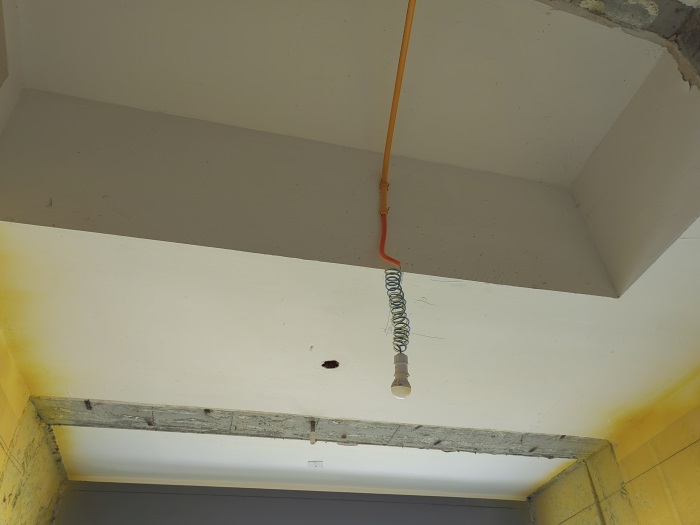

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

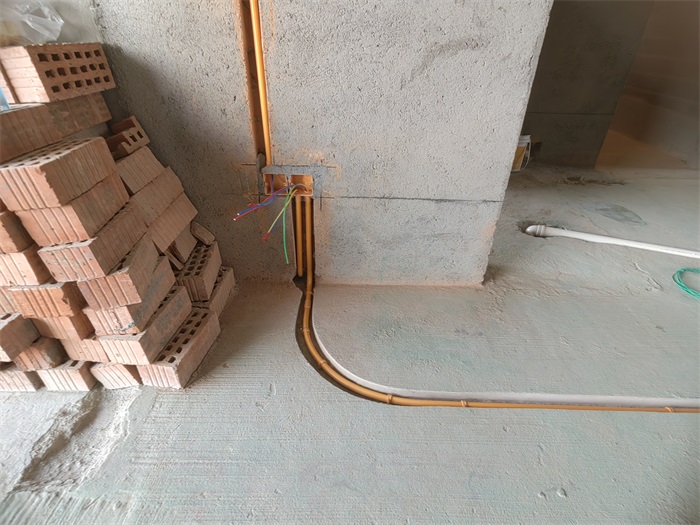

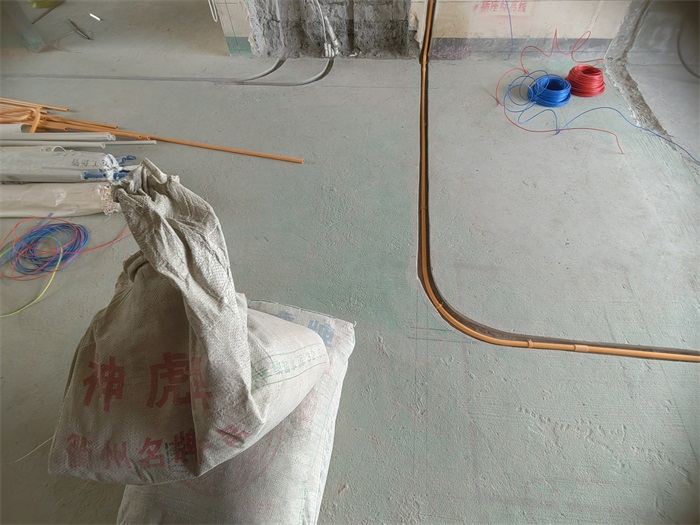

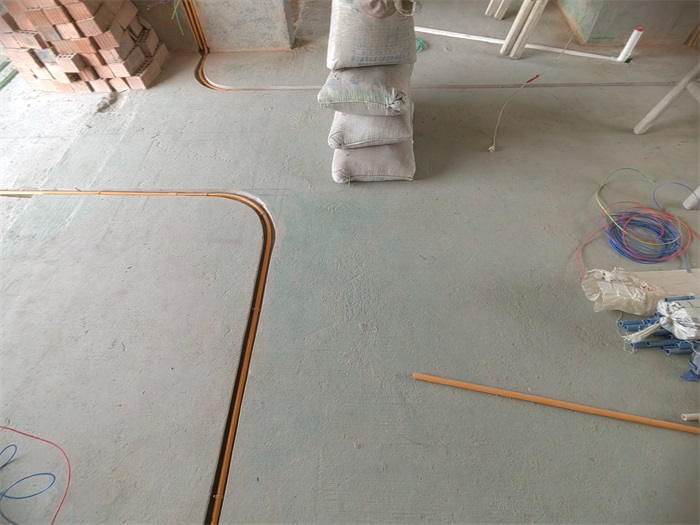

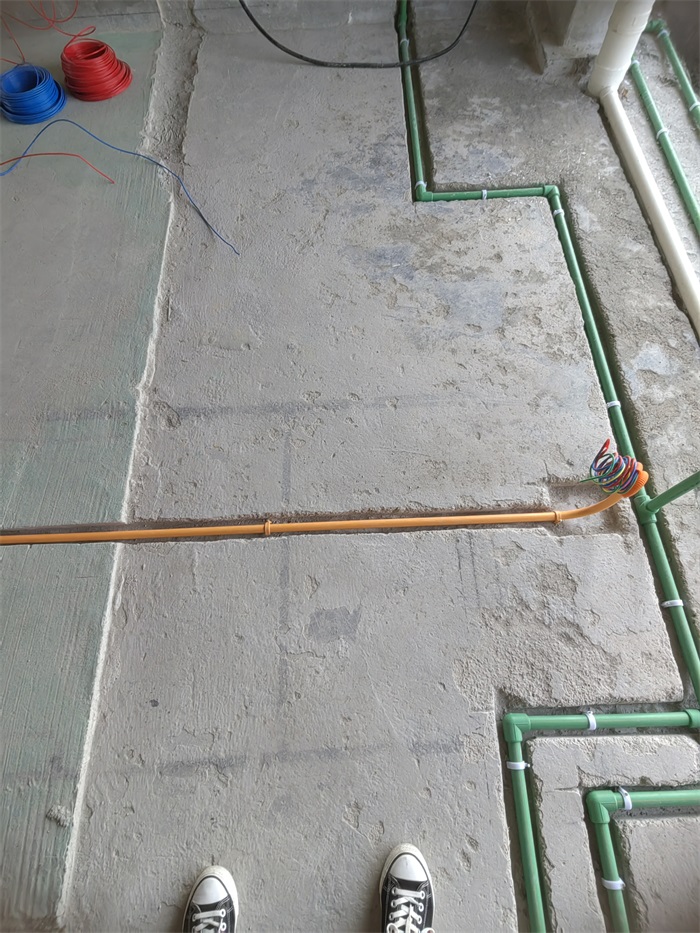

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

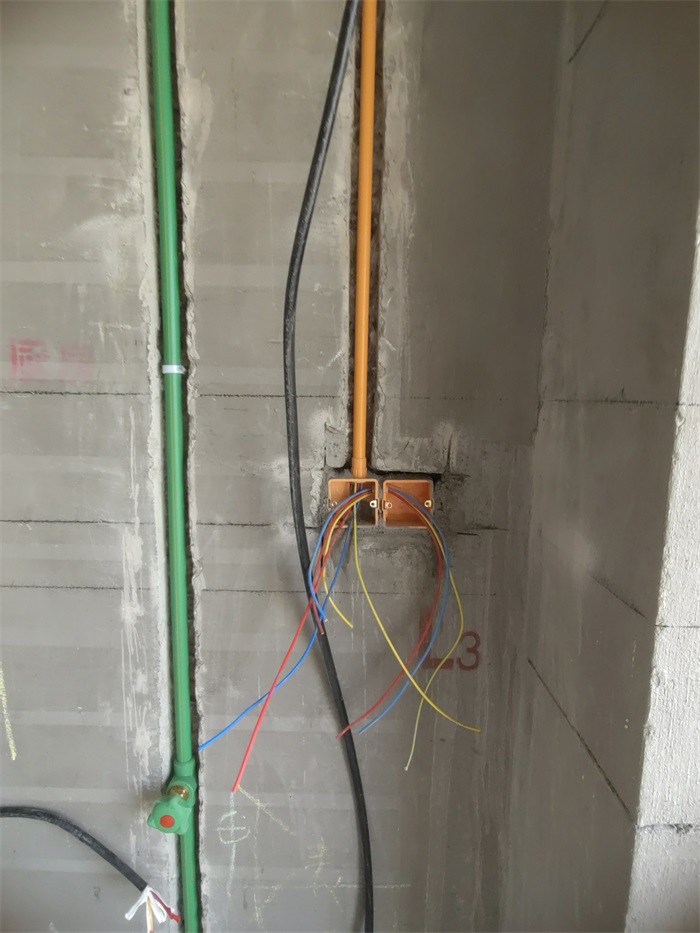

餐厅同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

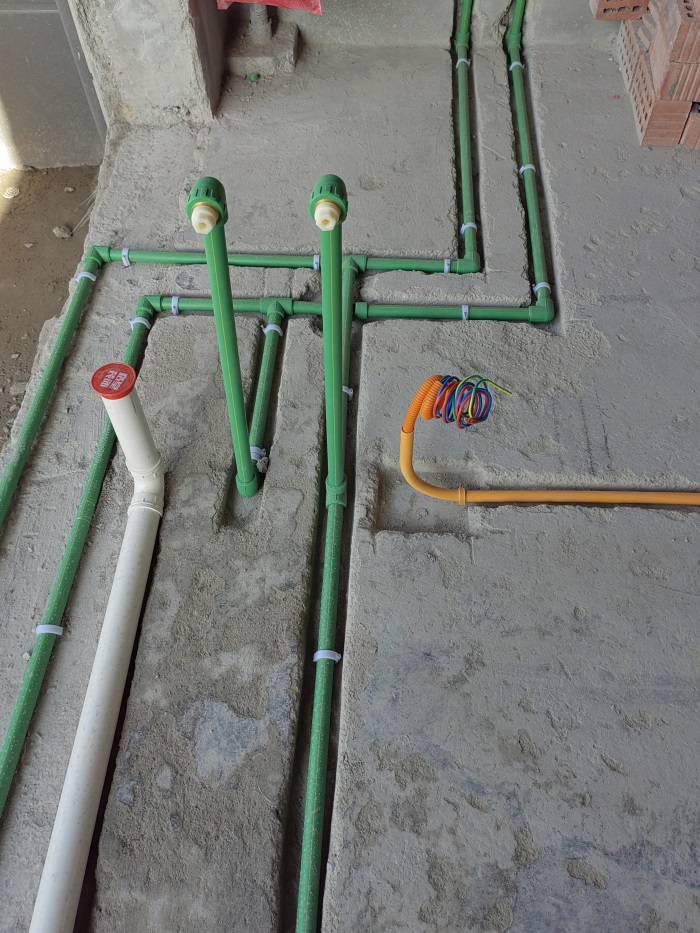

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

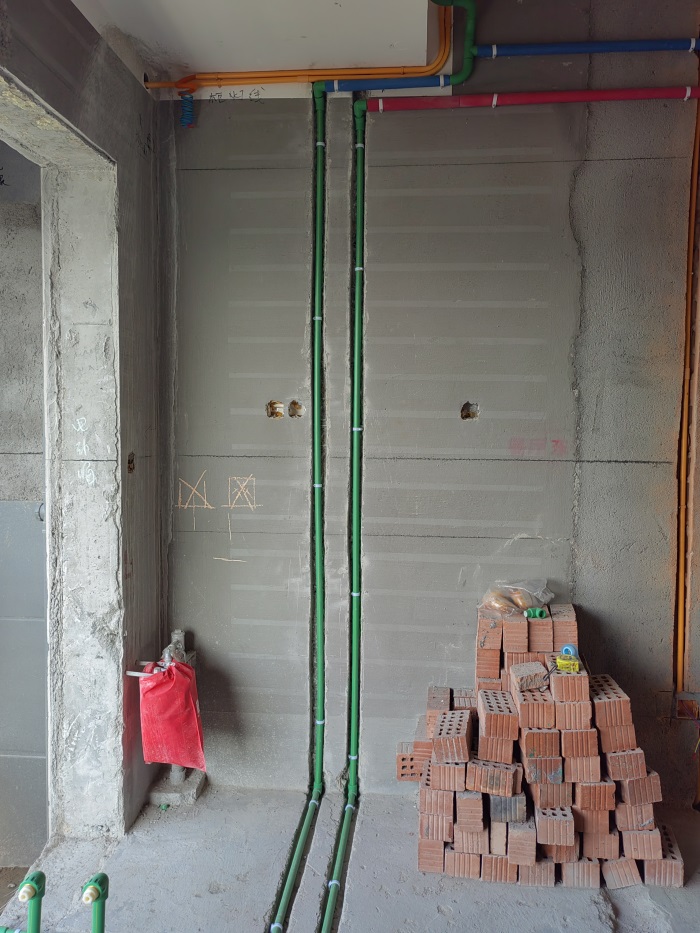

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

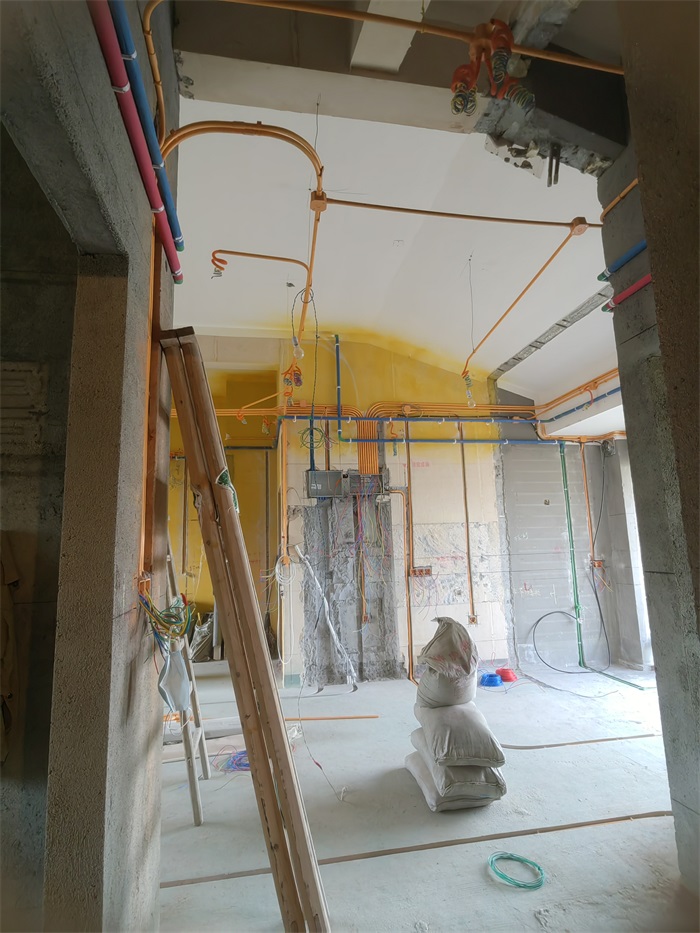

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤，并且中央空调要用电缆线。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

电线用波纹管保护，防止电线划伤。

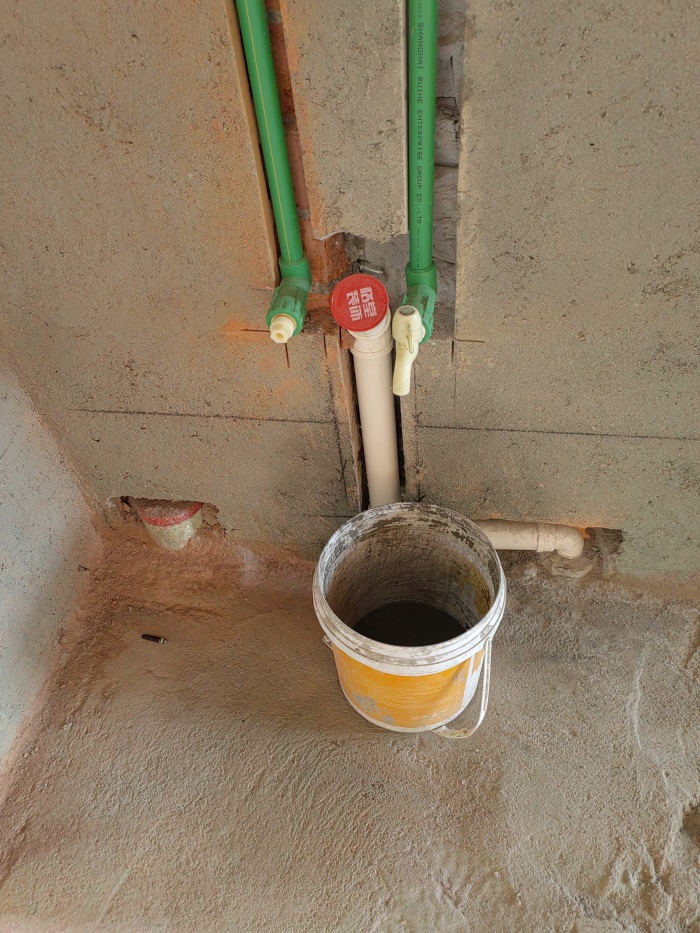

每户水管进水部位室内加进水总阀，采用暗埋做法。

厨房墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，并且柜体内水管采用内丝外露，直接法能及时发现渗水哦！

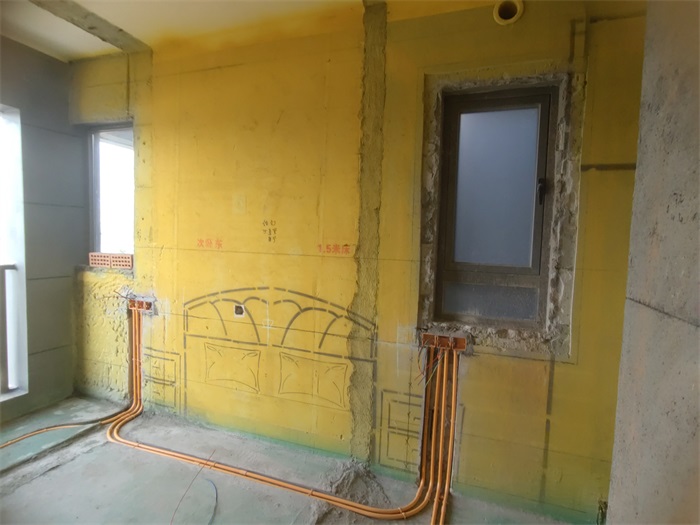

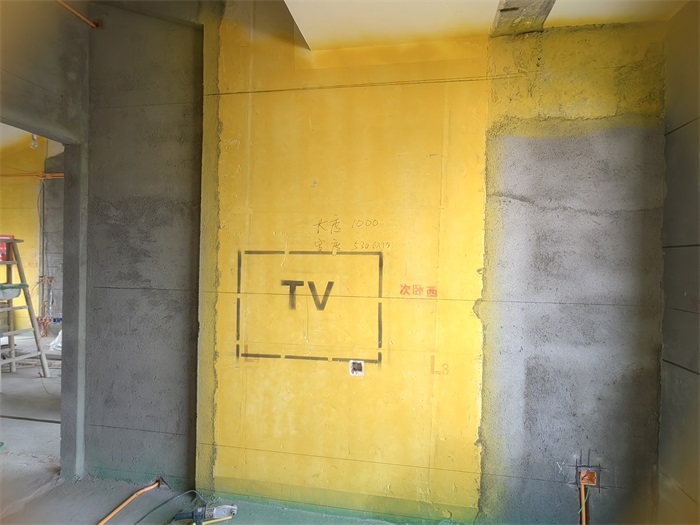

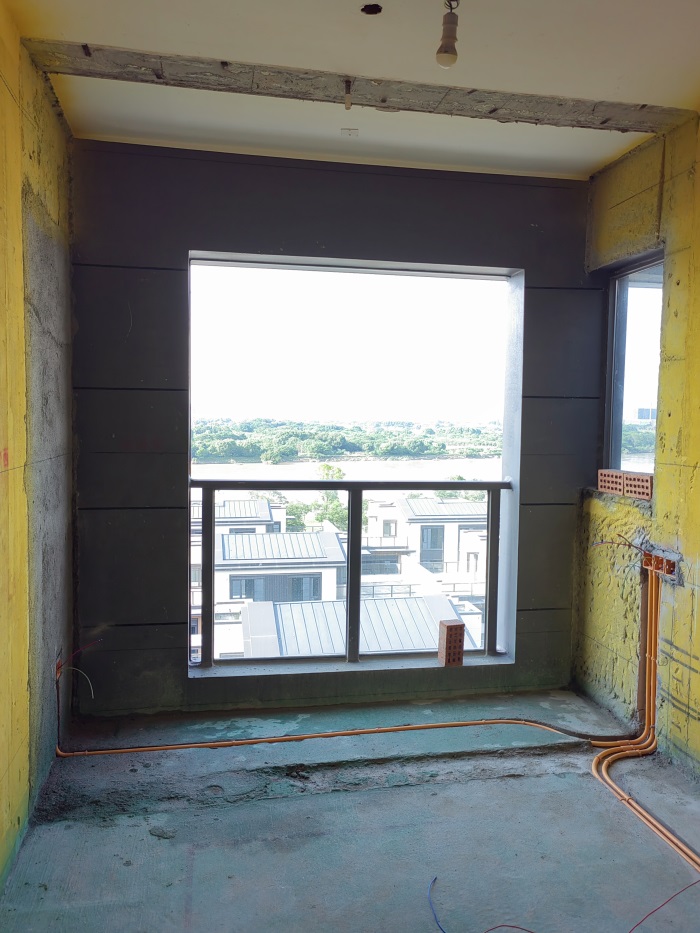

次卧墙面线管布置平整，开关离地净高1.3米。

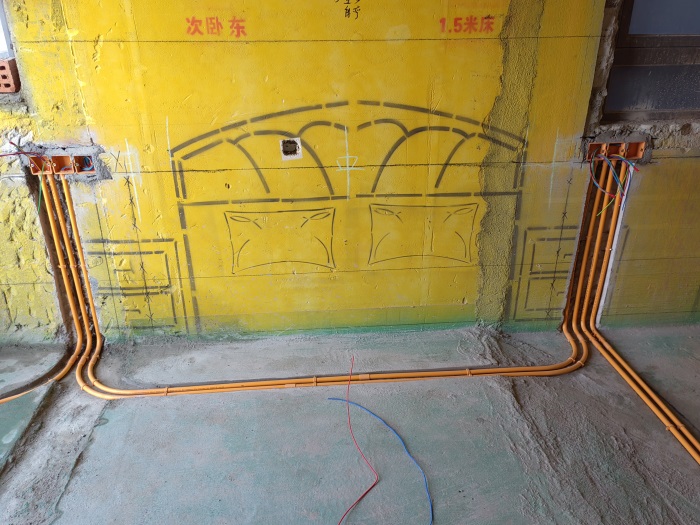

床头墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

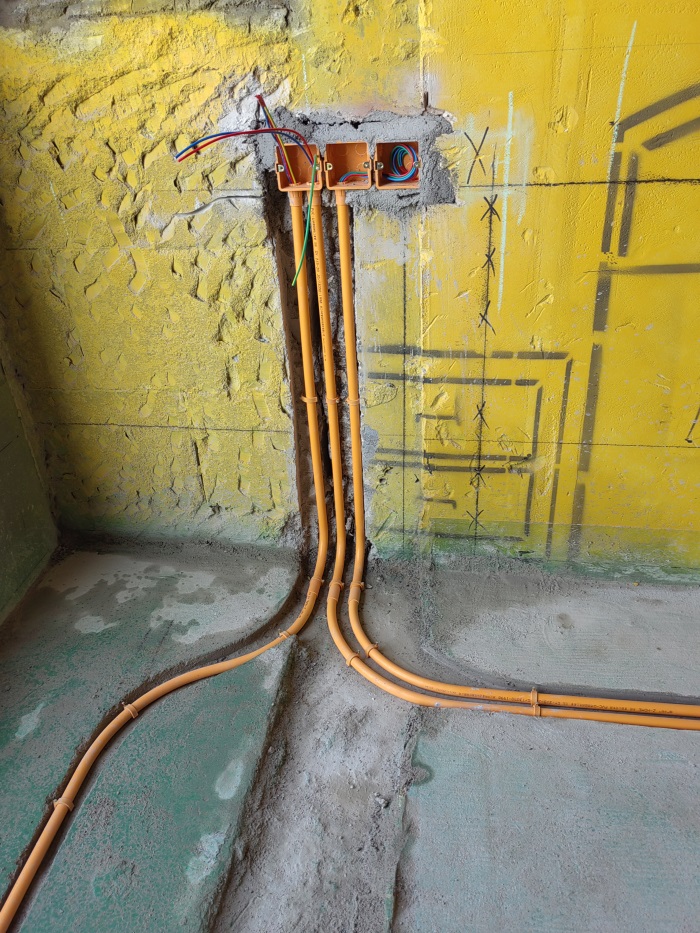

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

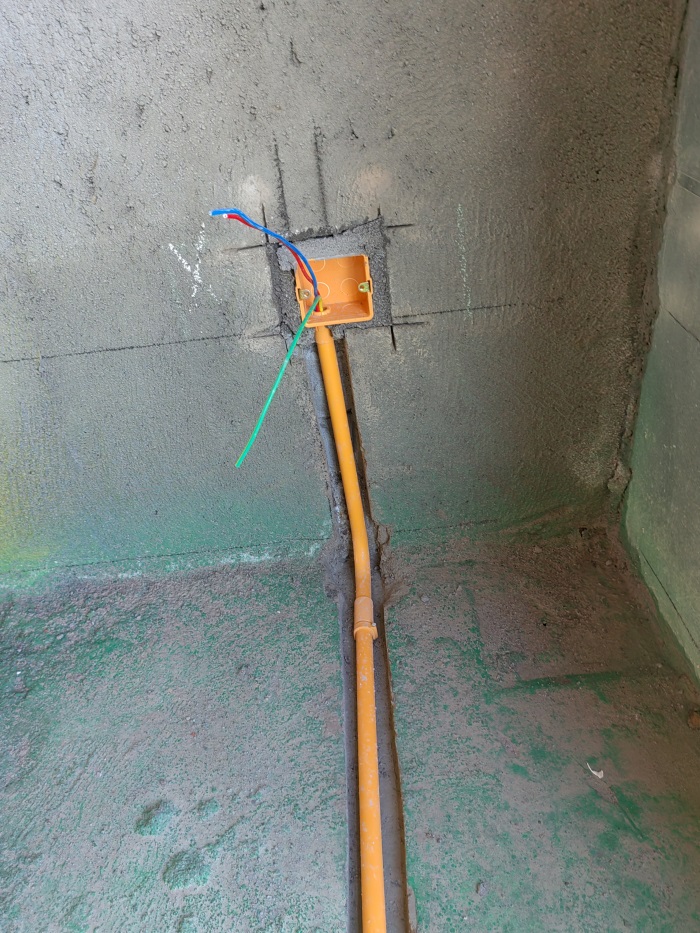

墙面普通插座离地净高30厘米。

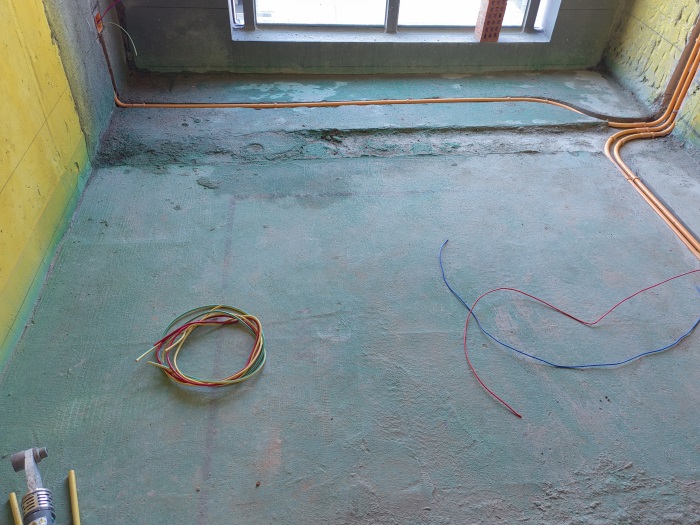

次卧地面，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

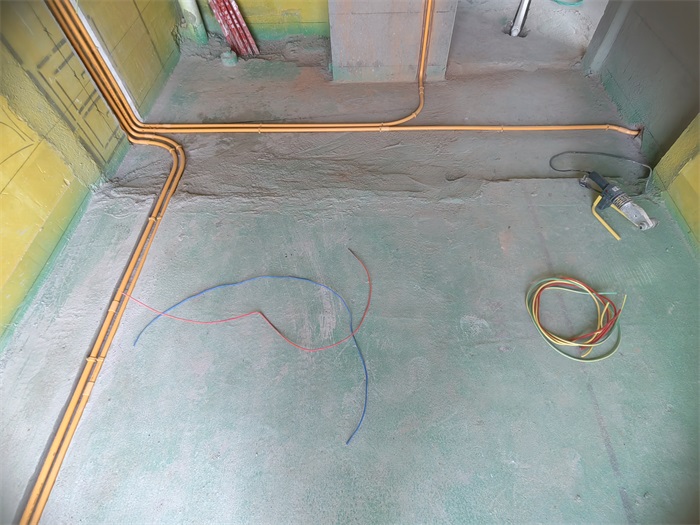

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

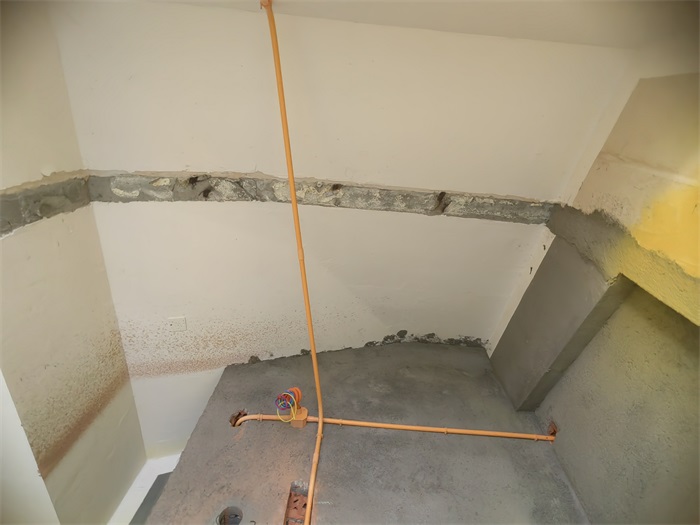

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

次卧墙面。同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

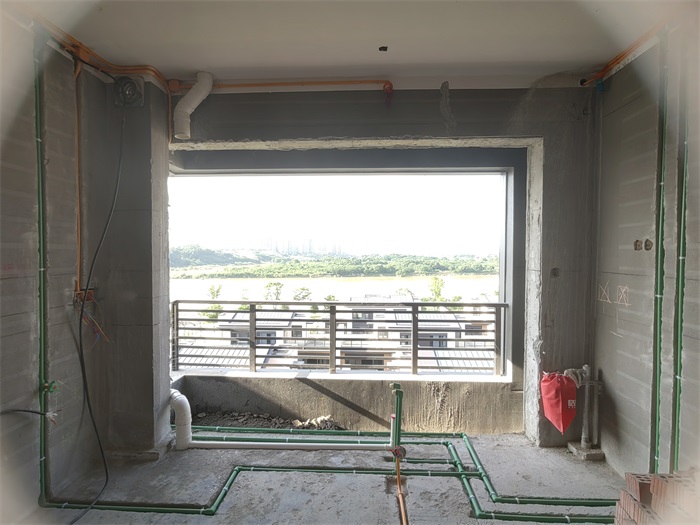

干区墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

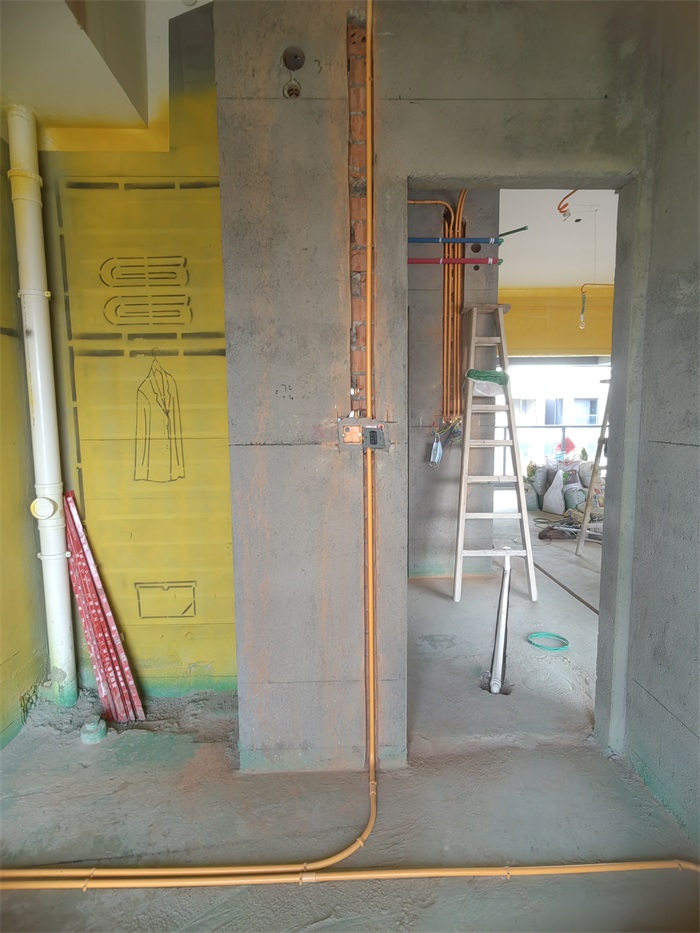

墙面开关离地净高1.3米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。
墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。
