牡丹园10-2-10#104㎡北欧--家

发表于 2022-5-26 15:01:42

本帖最后由格堂水菊于 2022-5-26 15:06 编辑

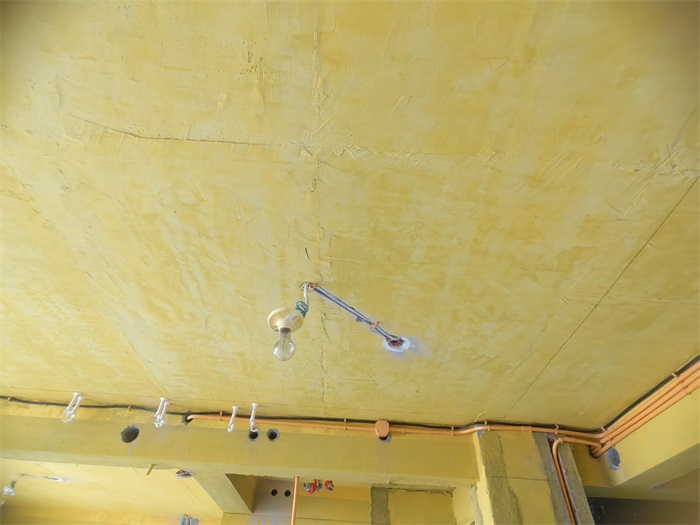

餐厅：无吊顶的墙面布线穿管处应用黄蜡管。

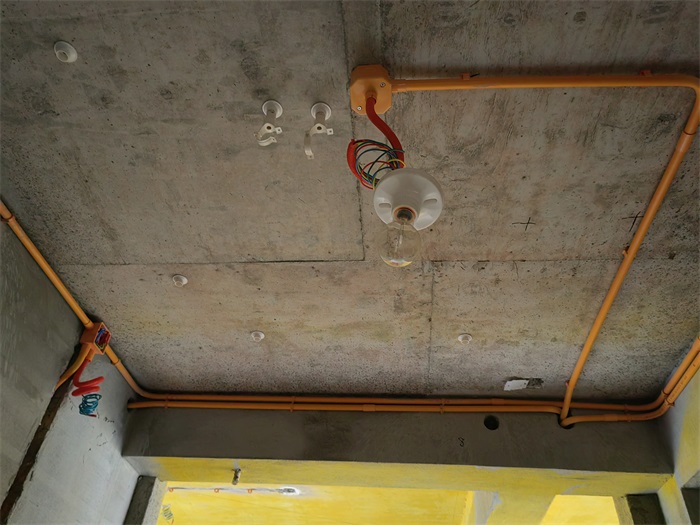

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

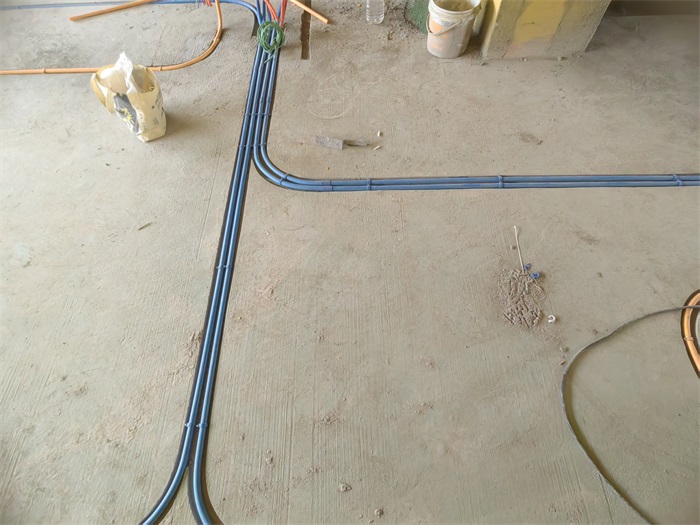

墙角禁止走管，距墙30公分以上强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2022-5-26 15:07:54

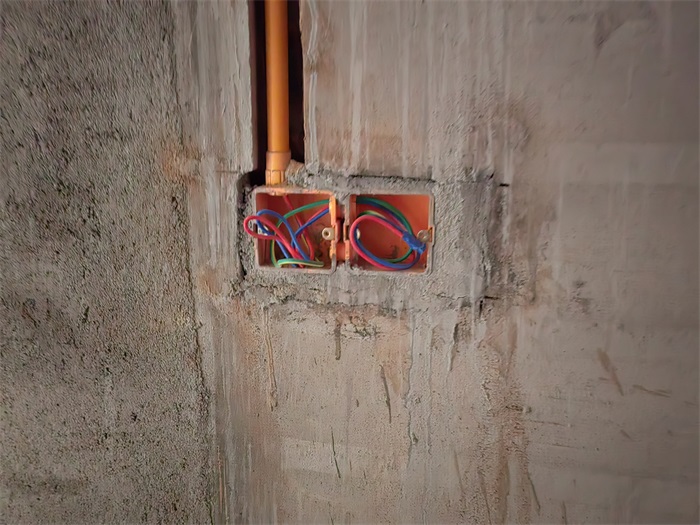

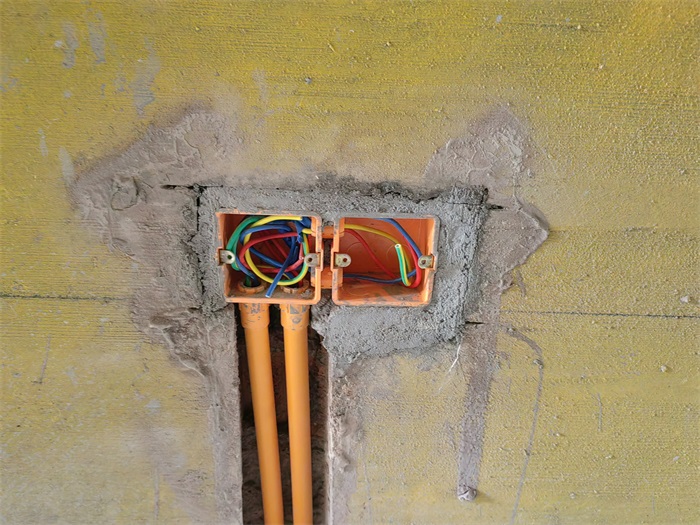

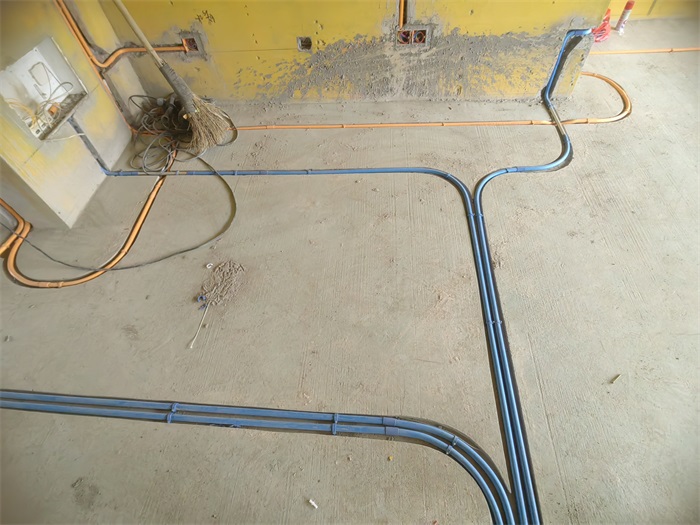

餐厅：暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

发表于 2022-5-26 15:09:09

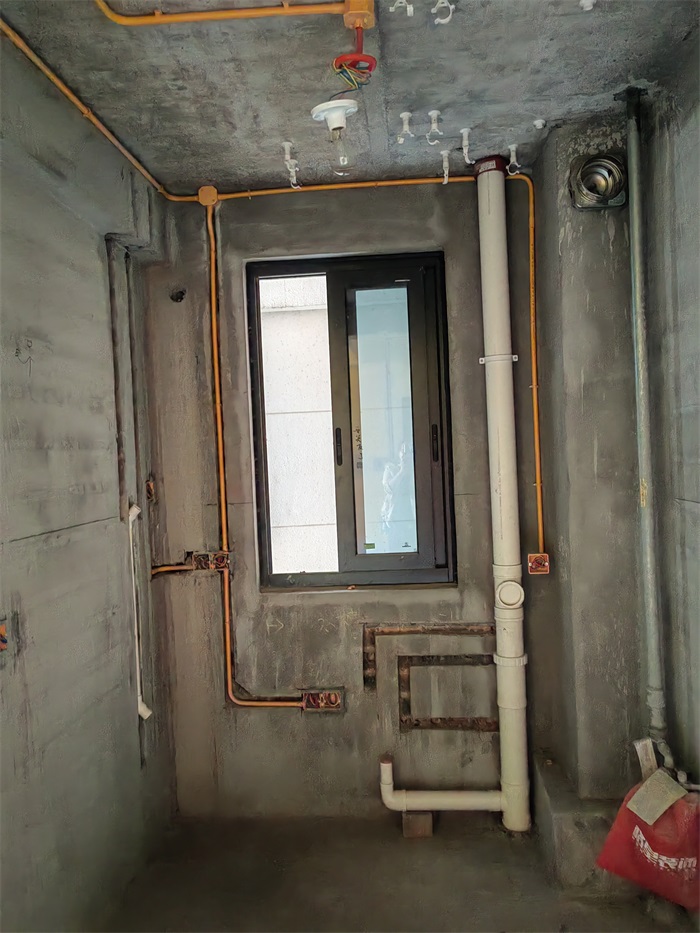

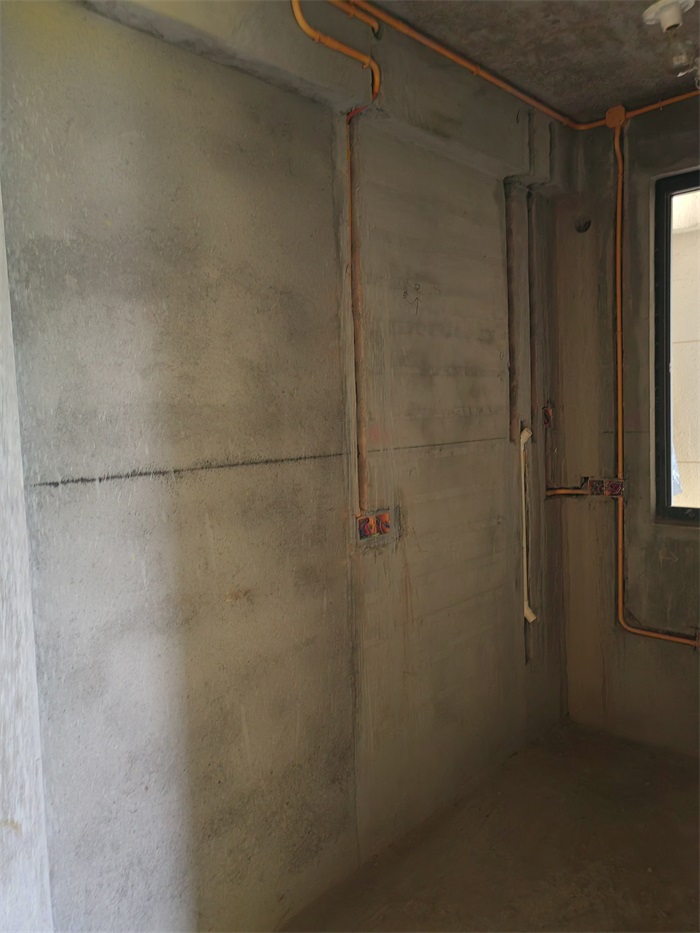

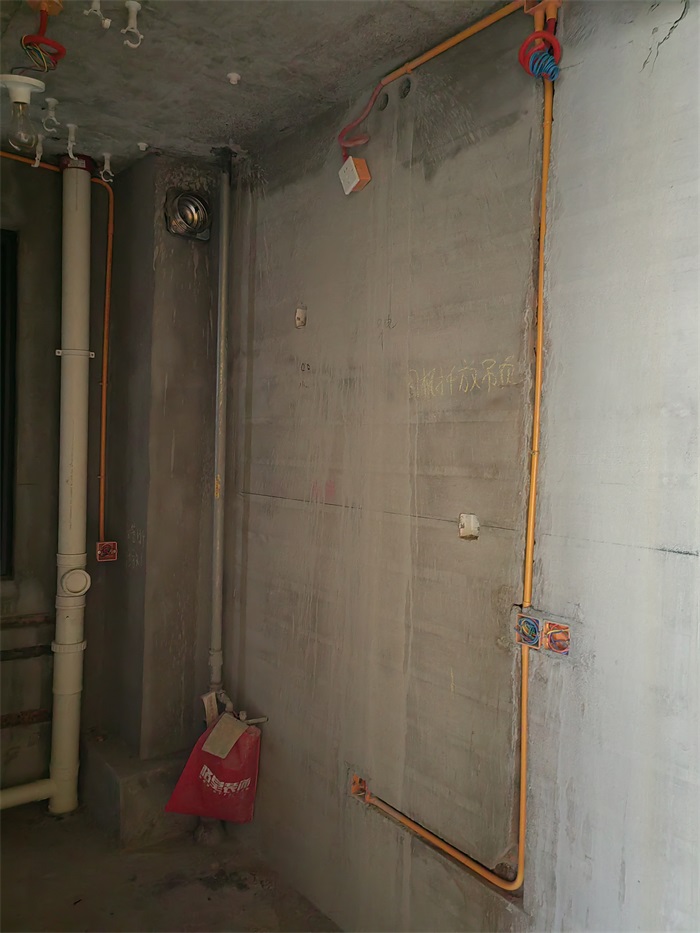

厨房：墙面布线穿管必须横平竖直。

发表于 2022-5-26 15:12:22

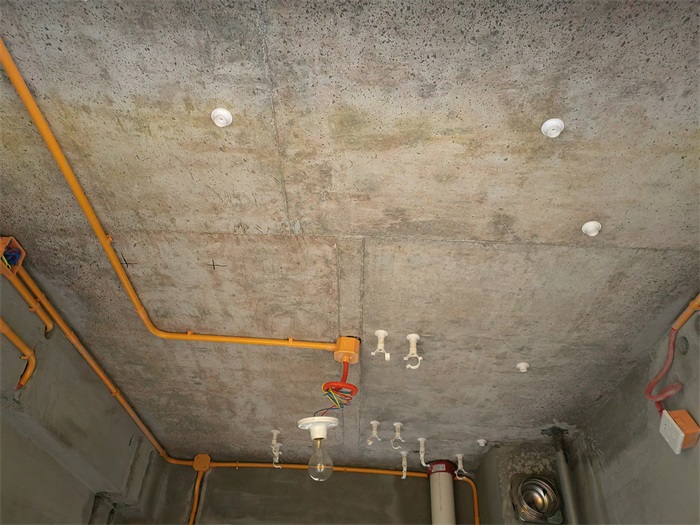

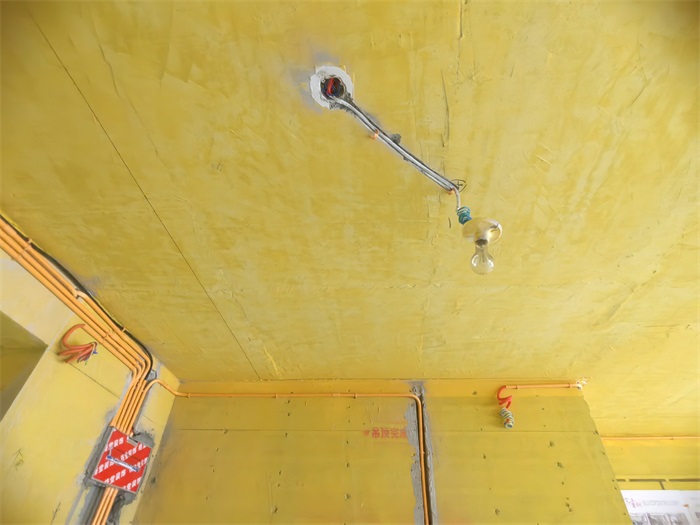

厨房：顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-5-26 15:13:36

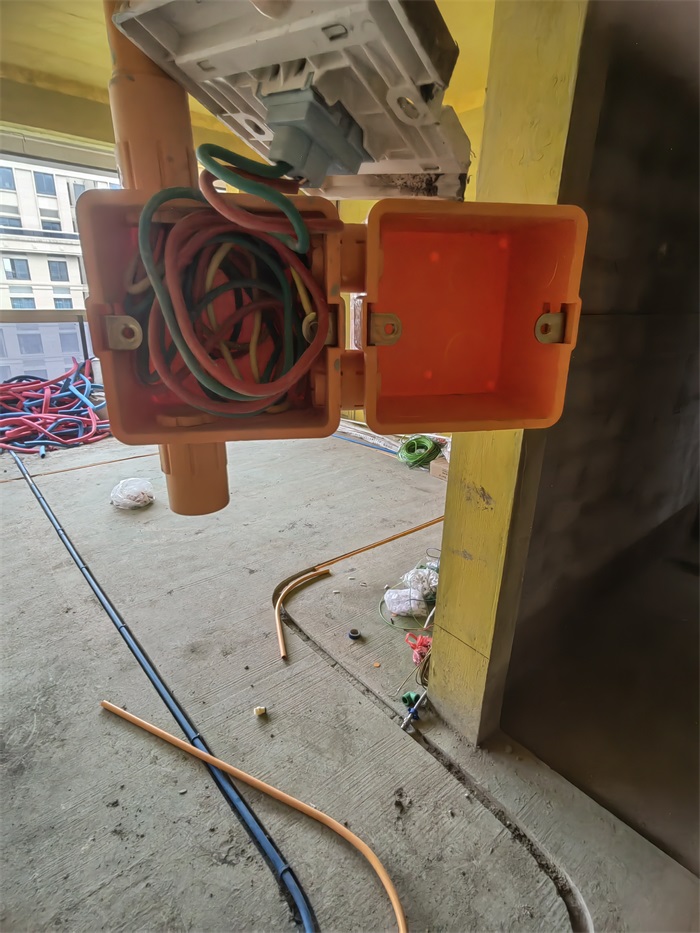

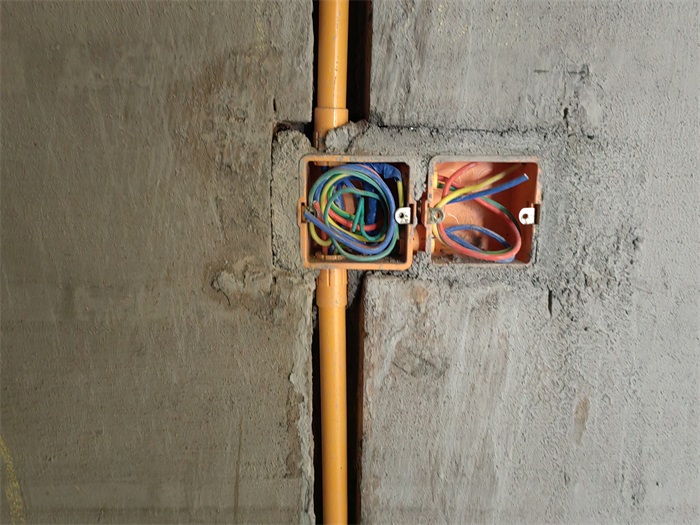

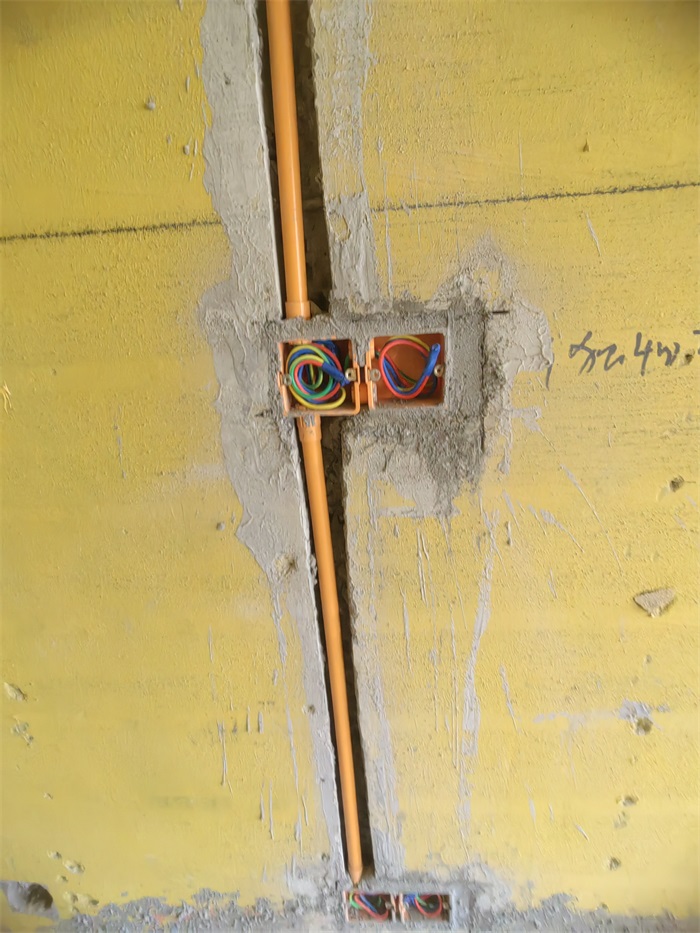

厨房：线盒里的线应全部卷起来，有电的应用胶布包好。

线盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

发表于 2022-5-26 15:14:32

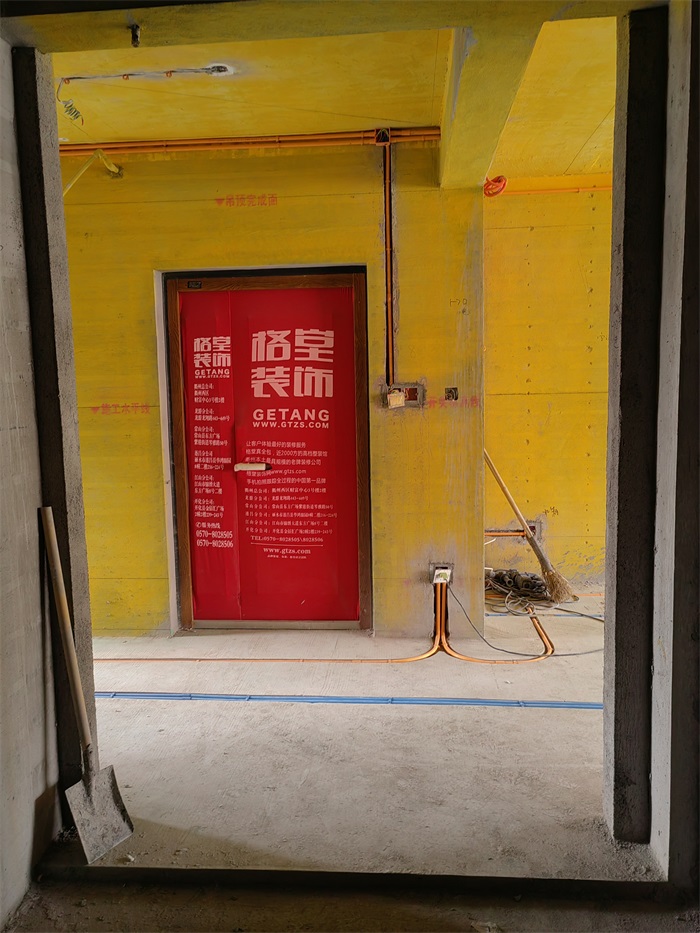

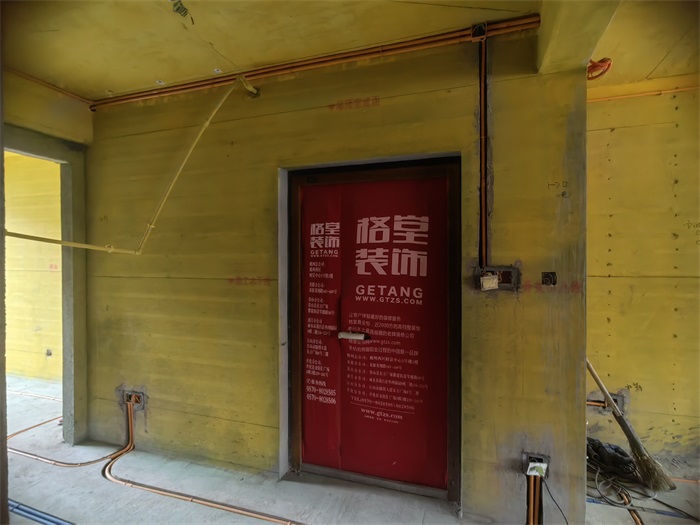

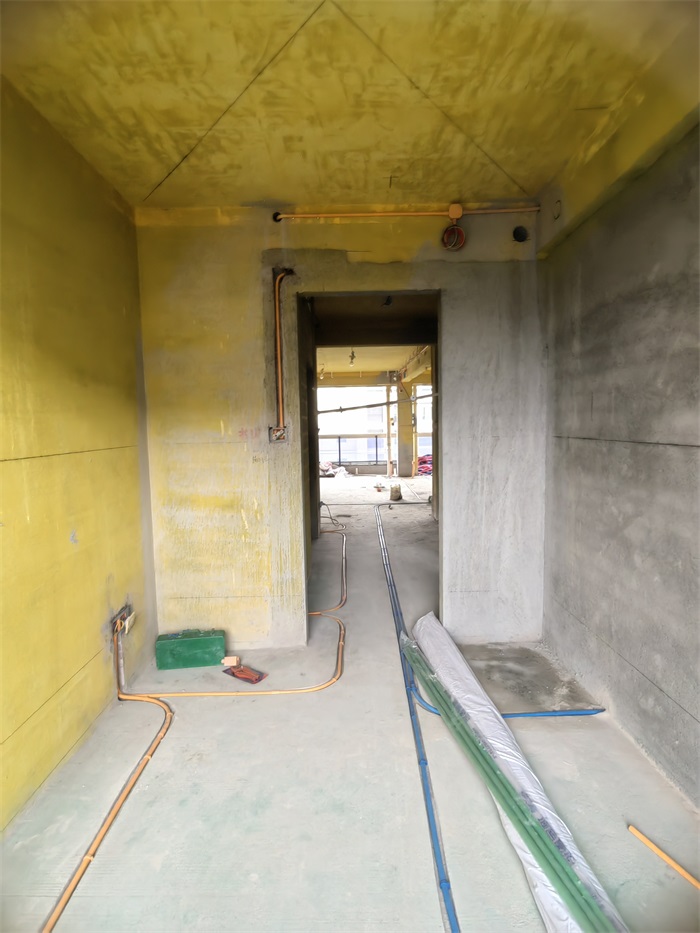

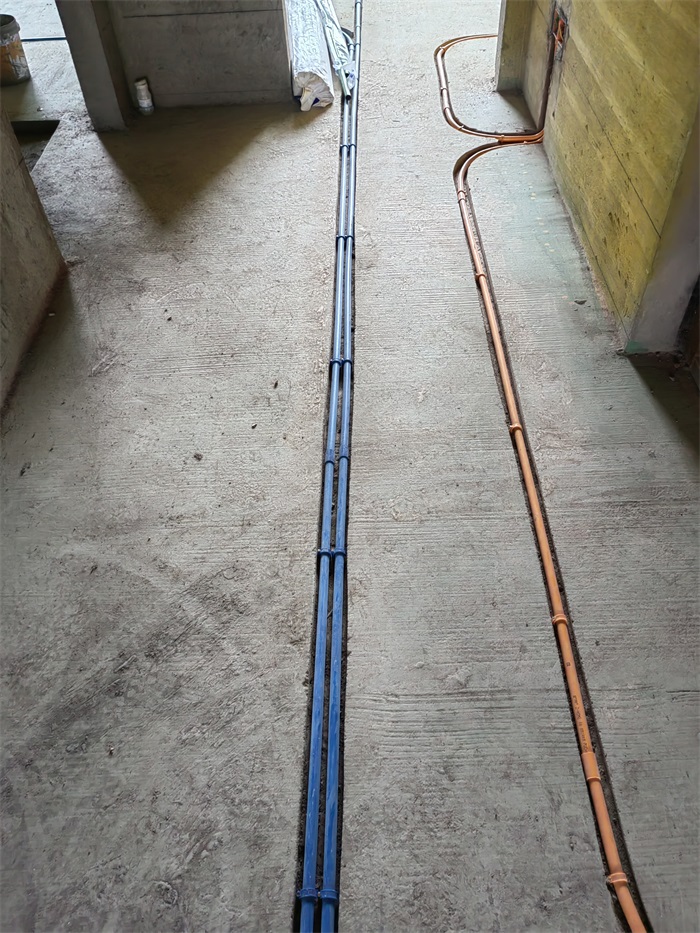

门厅过道：水电施工中。

发表于 2022-5-26 15:15:40

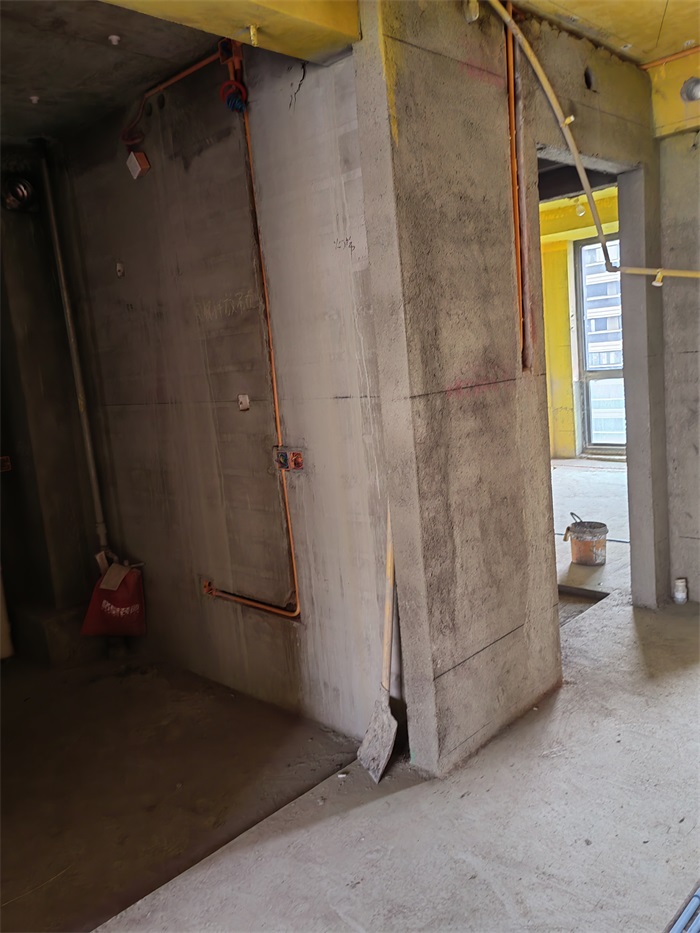

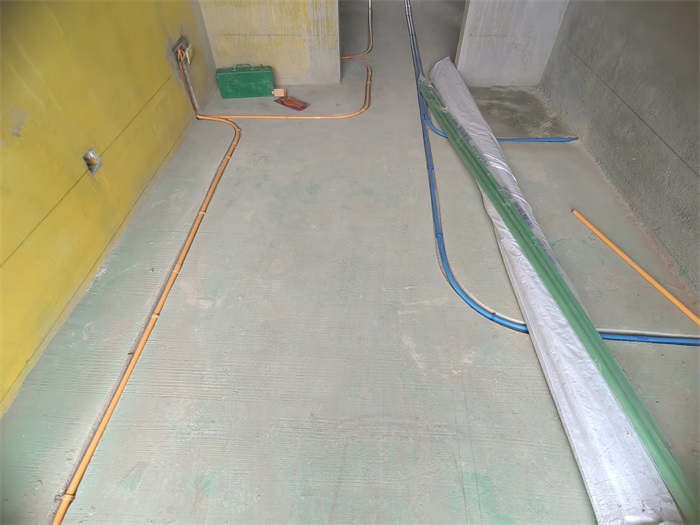

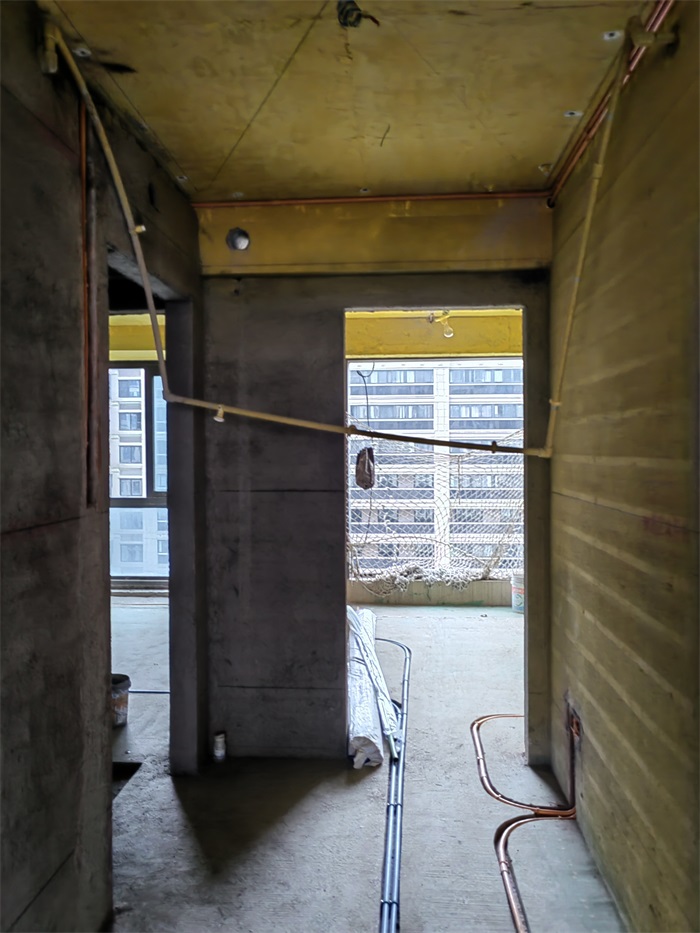

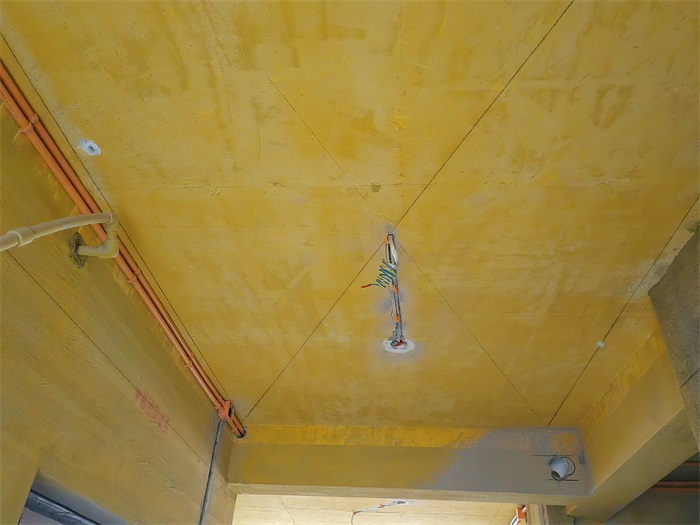

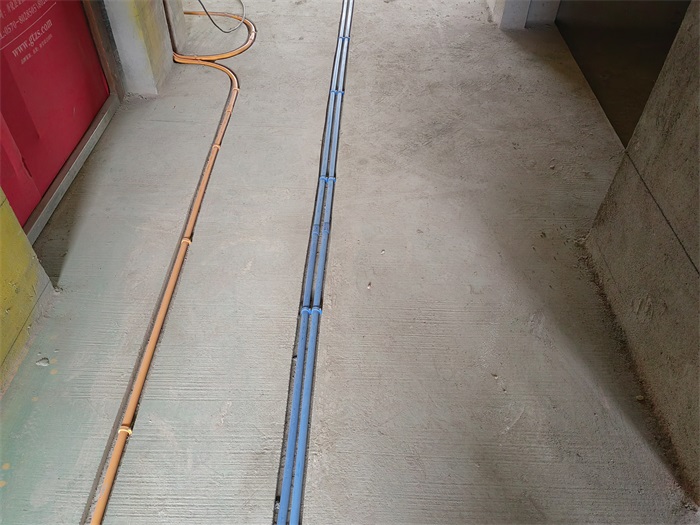

门厅过道：无吊顶的墙面布线穿管处应用黄蜡管。

发表于 2022-5-26 15:16:33

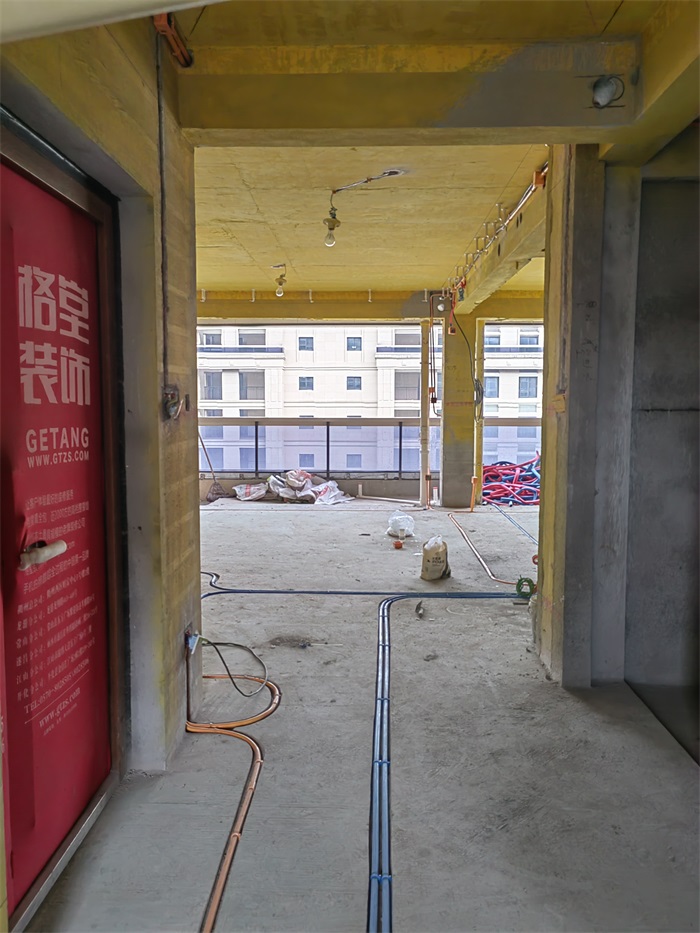

门厅过道：线盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

发表于 2022-5-26 15:17:18

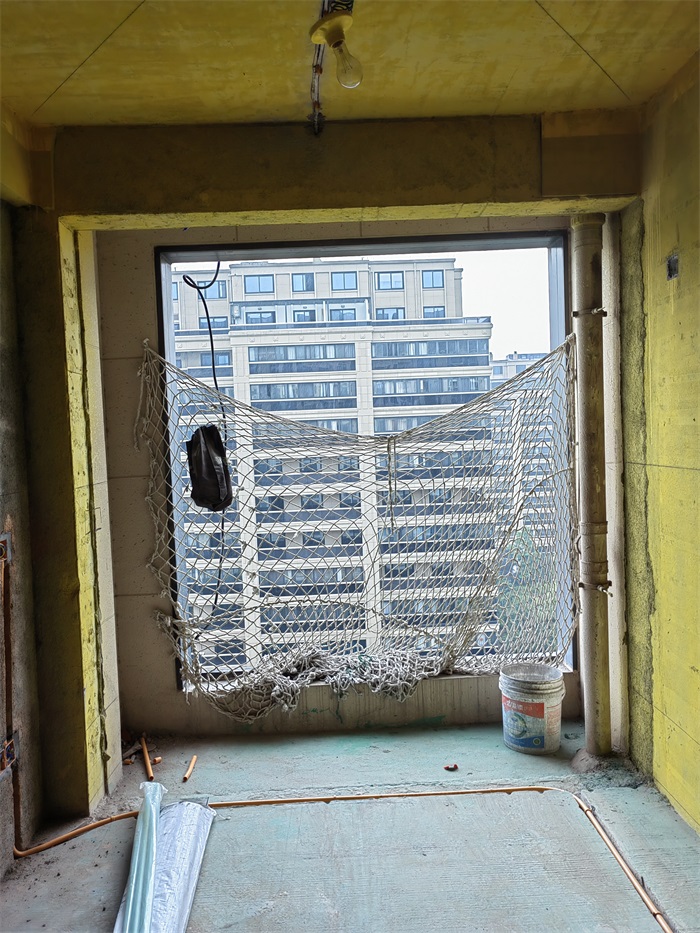

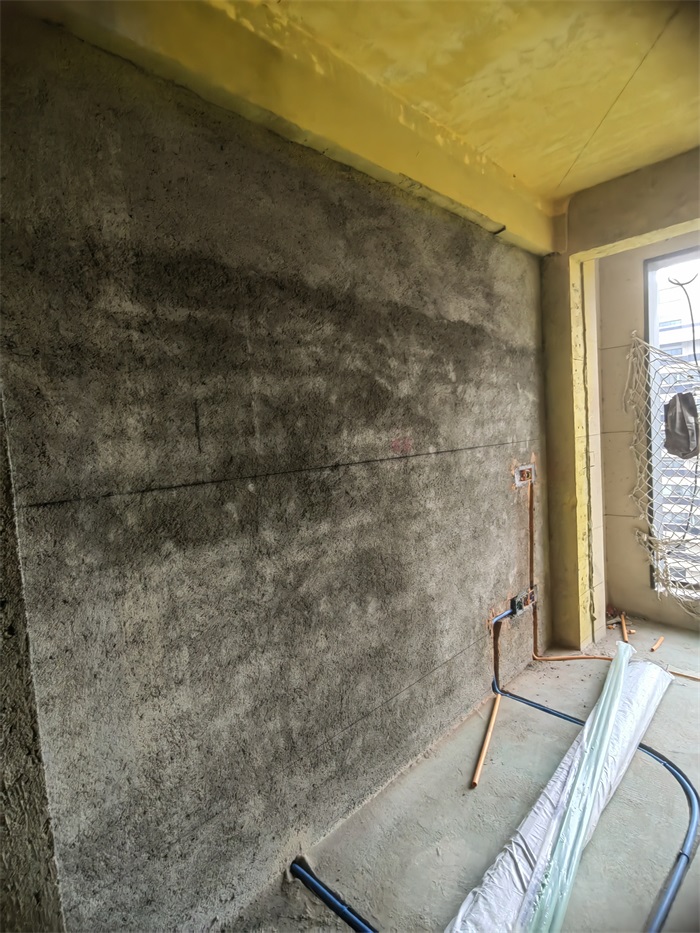

次卧：水电施工中。

发表于 2022-5-26 15:18:25

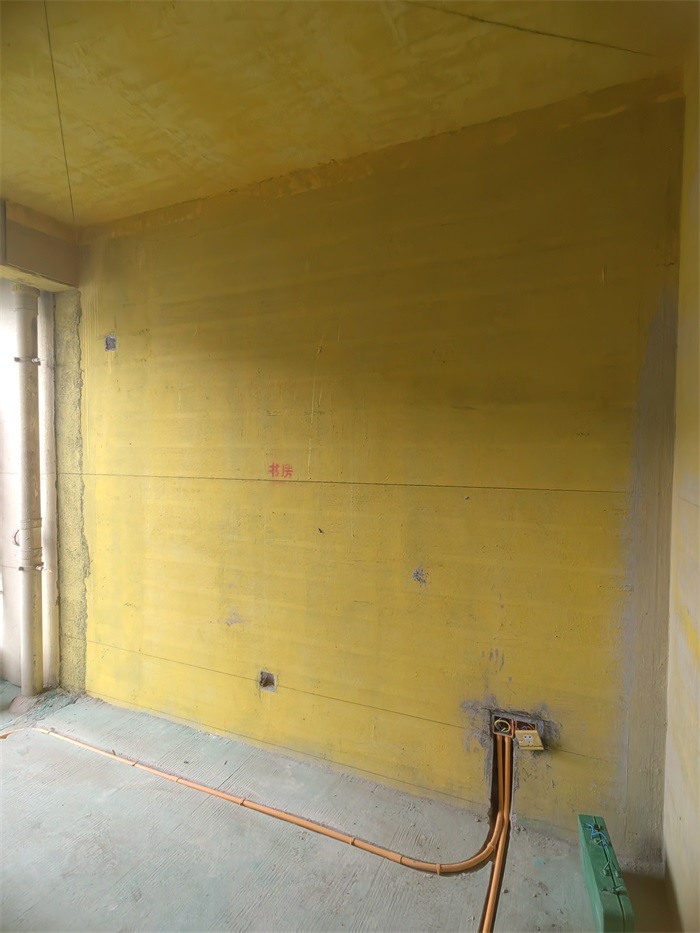

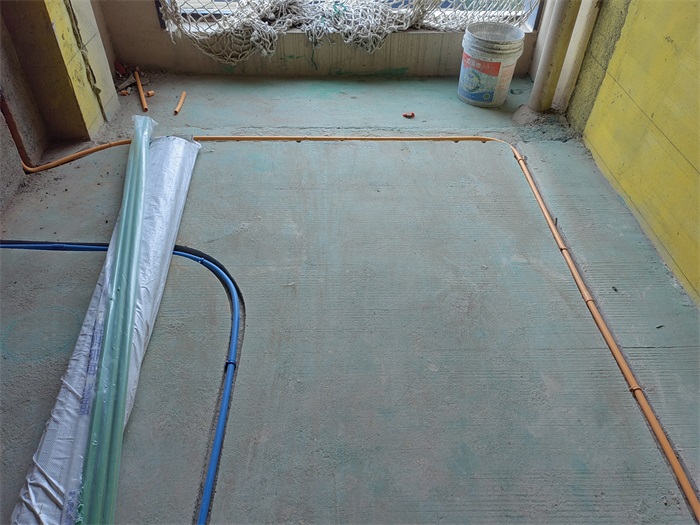

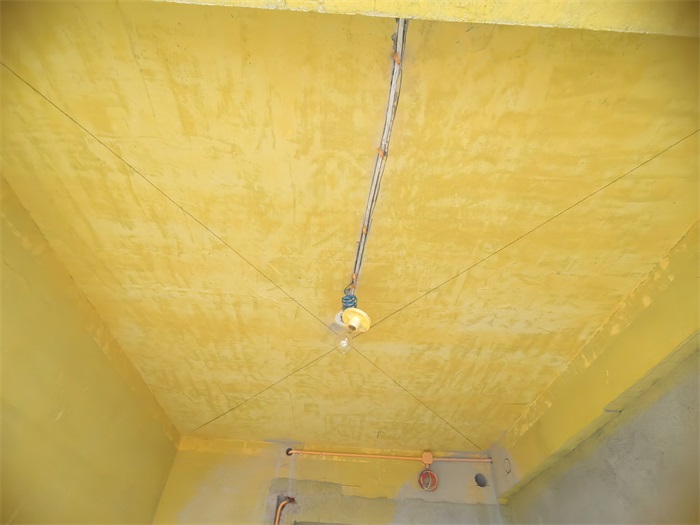

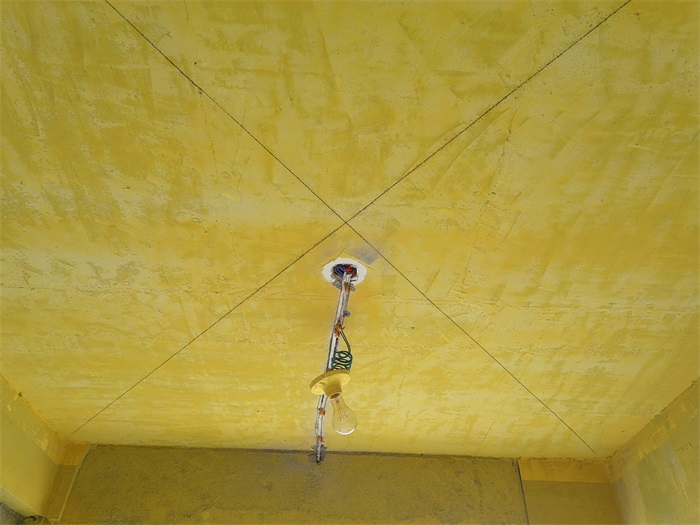

次卧：无吊顶的墙面布线穿管处应用黄蜡管。
