国金旭辉城2-1-4#96㎡现代 ——森林的湖

发表于 2022-6-4 16:54:20

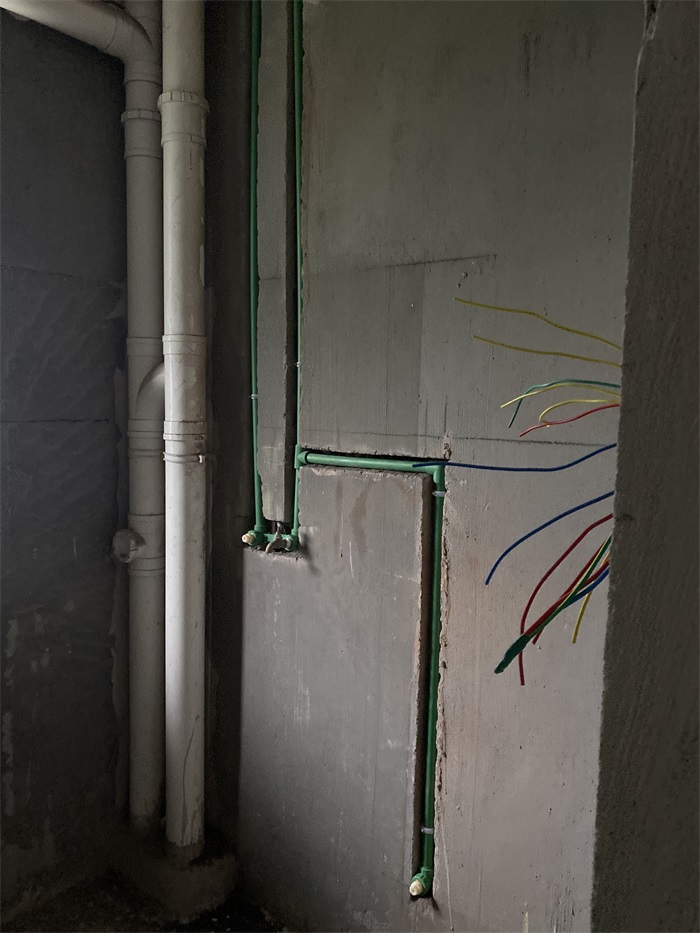

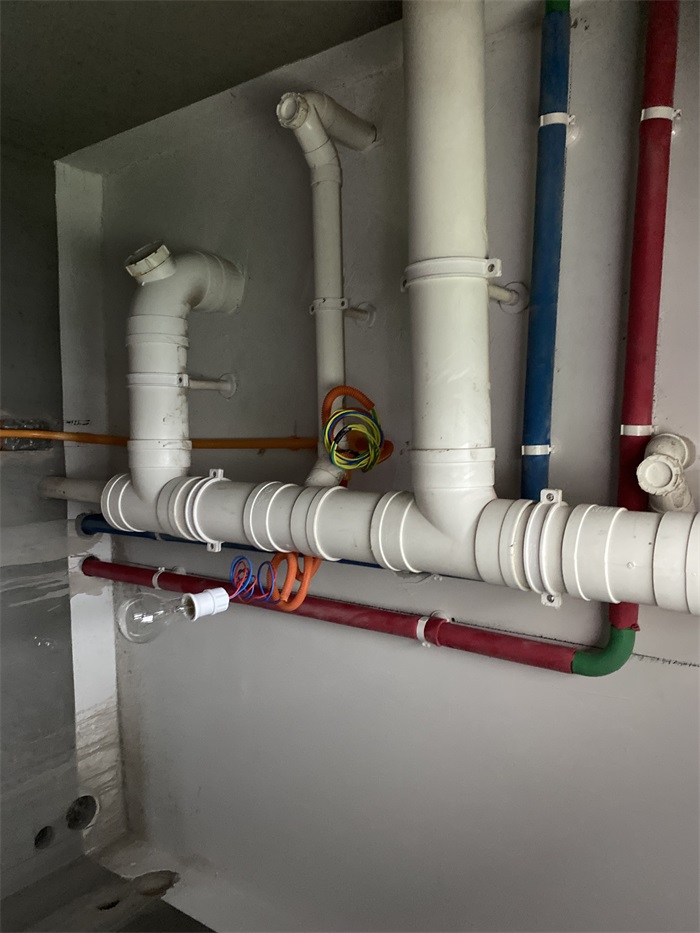

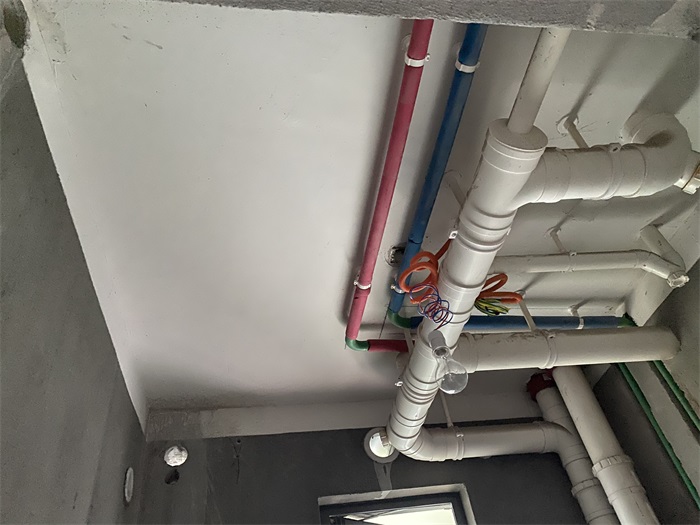

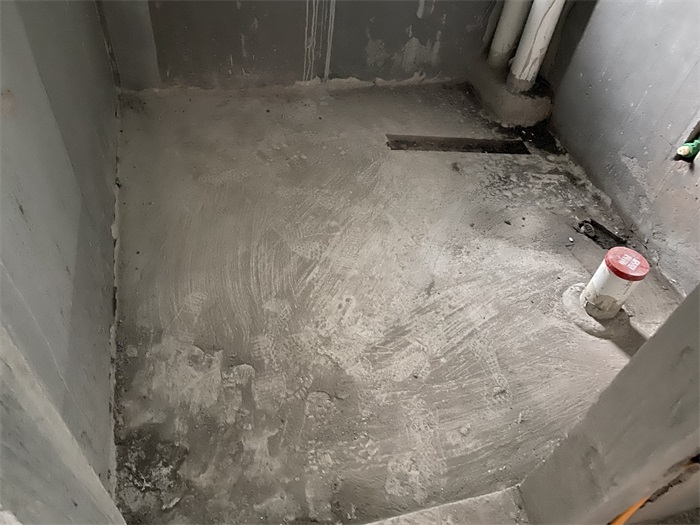

外卫：冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2022-6-4 16:55:15

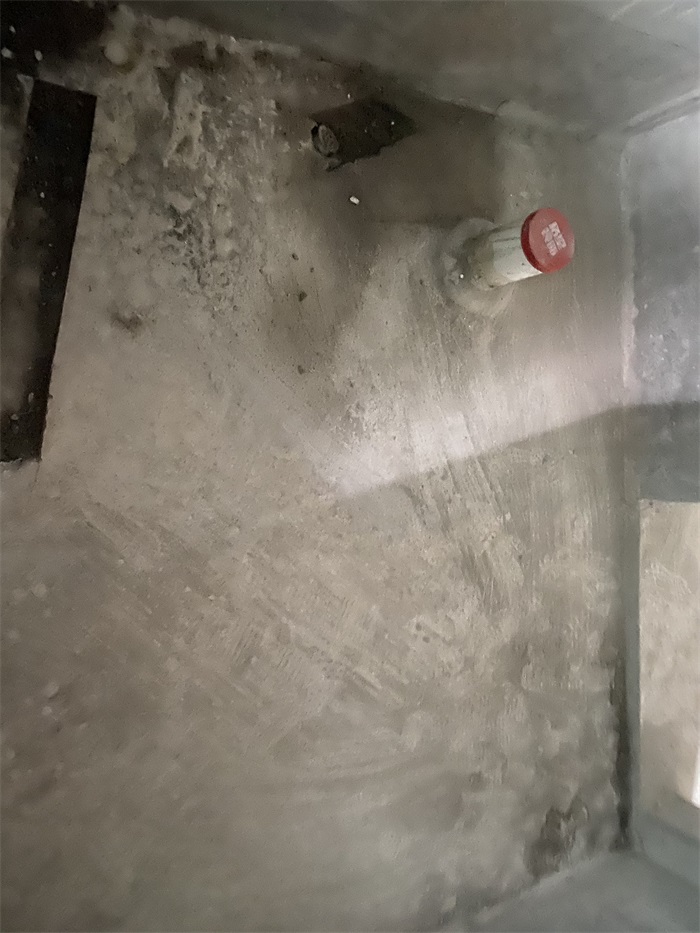

外卫：柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2022-6-4 16:56:00

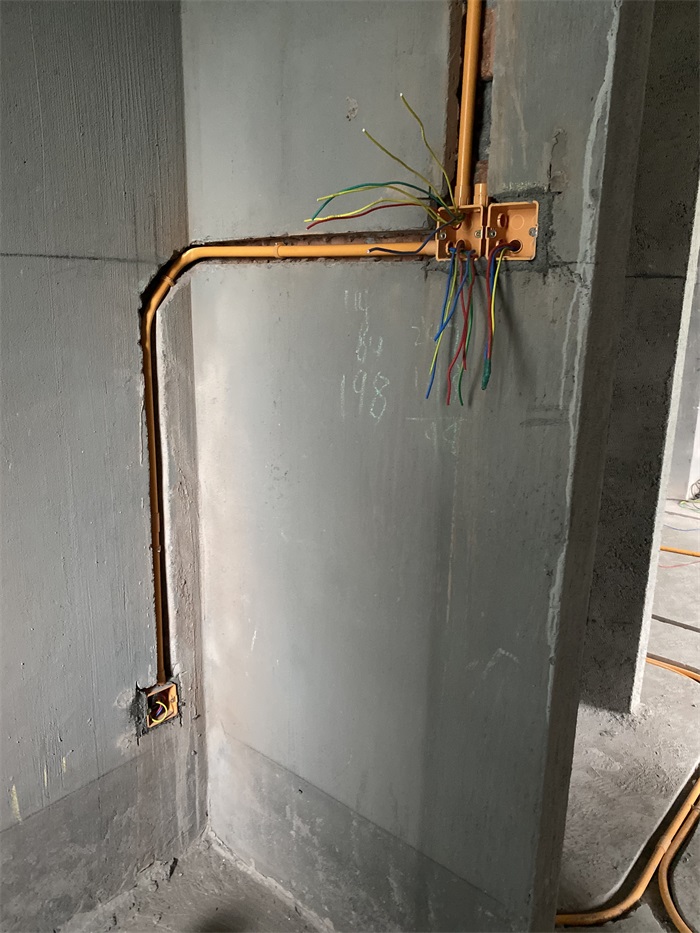

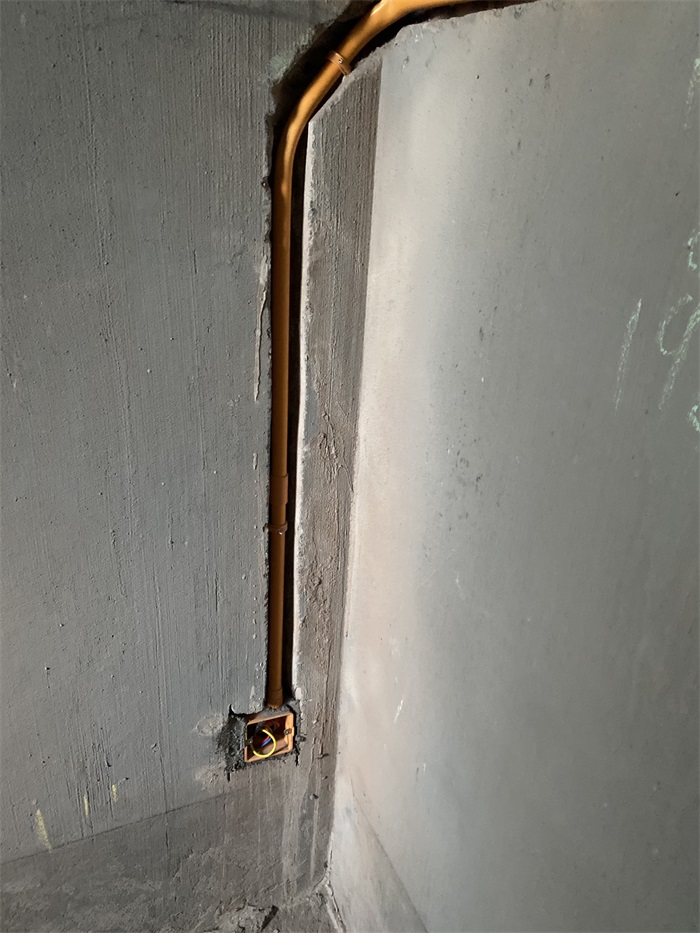

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-6-4 16:57:04

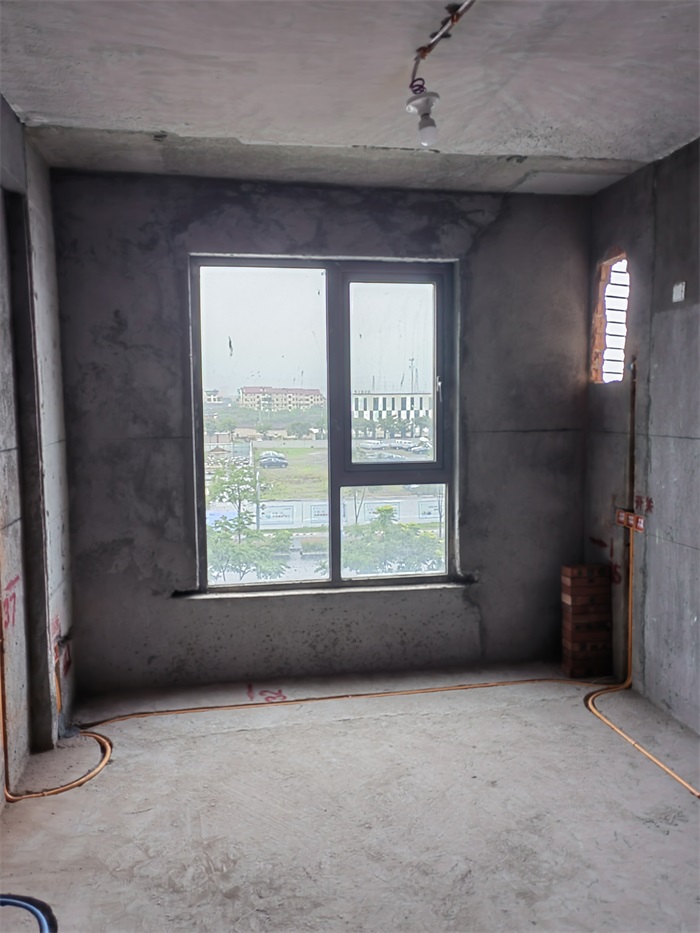

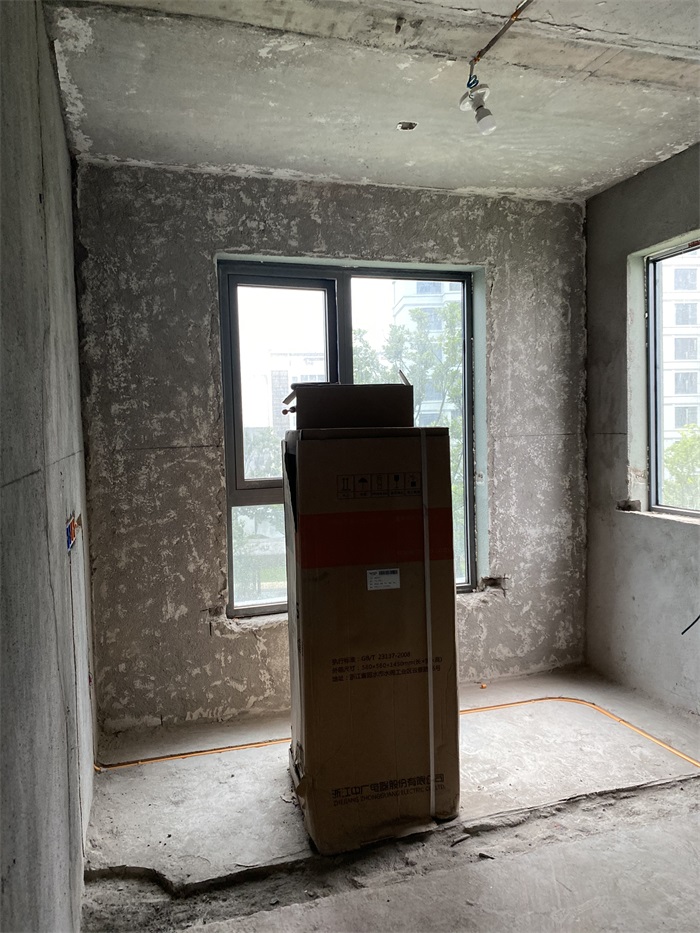

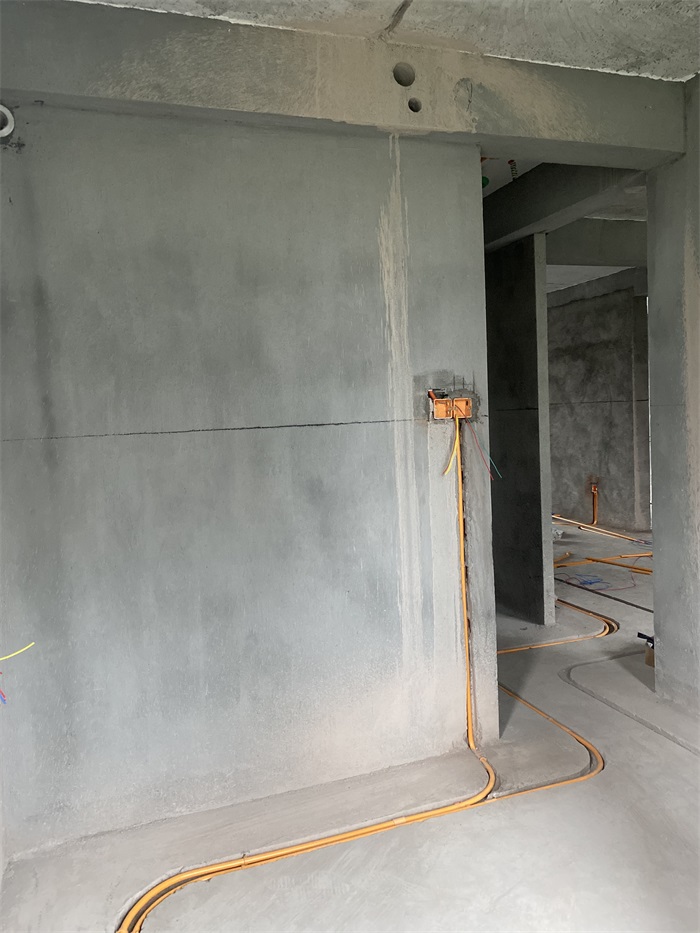

次卧：水电施工中。

发表于 2022-6-4 16:59:27

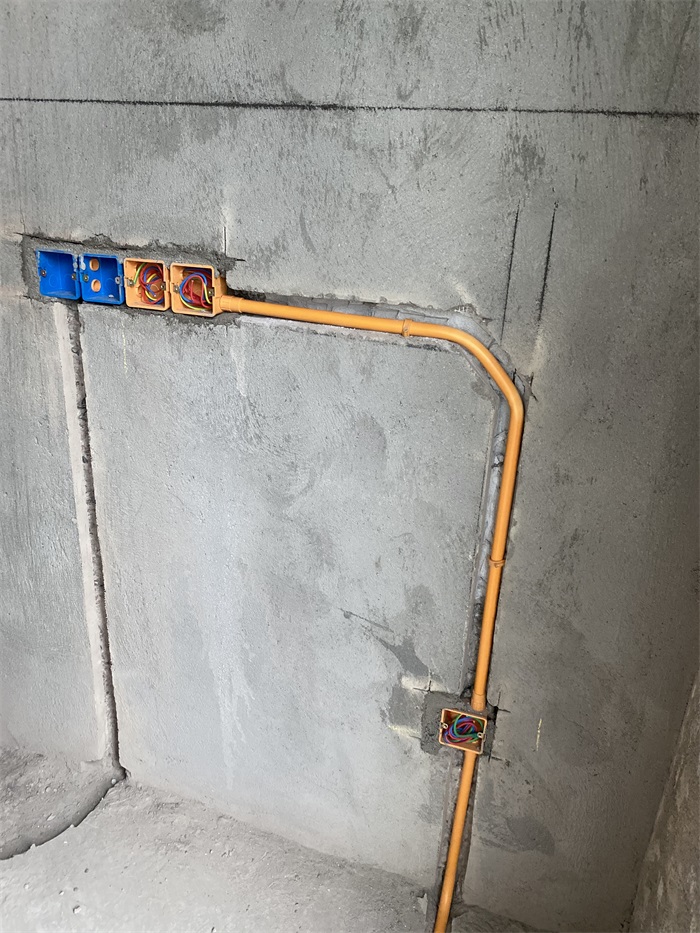

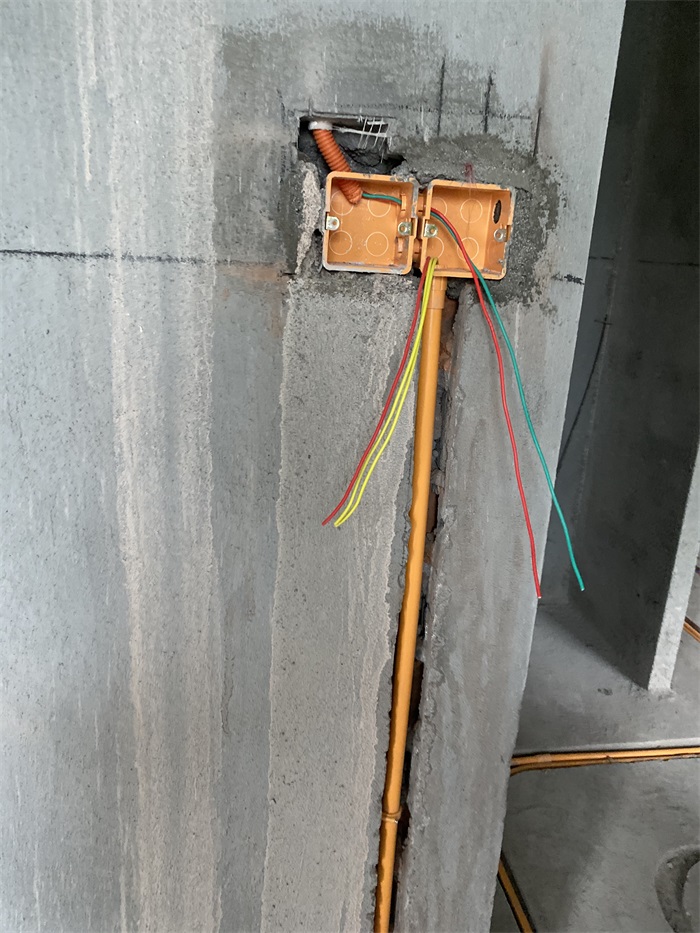

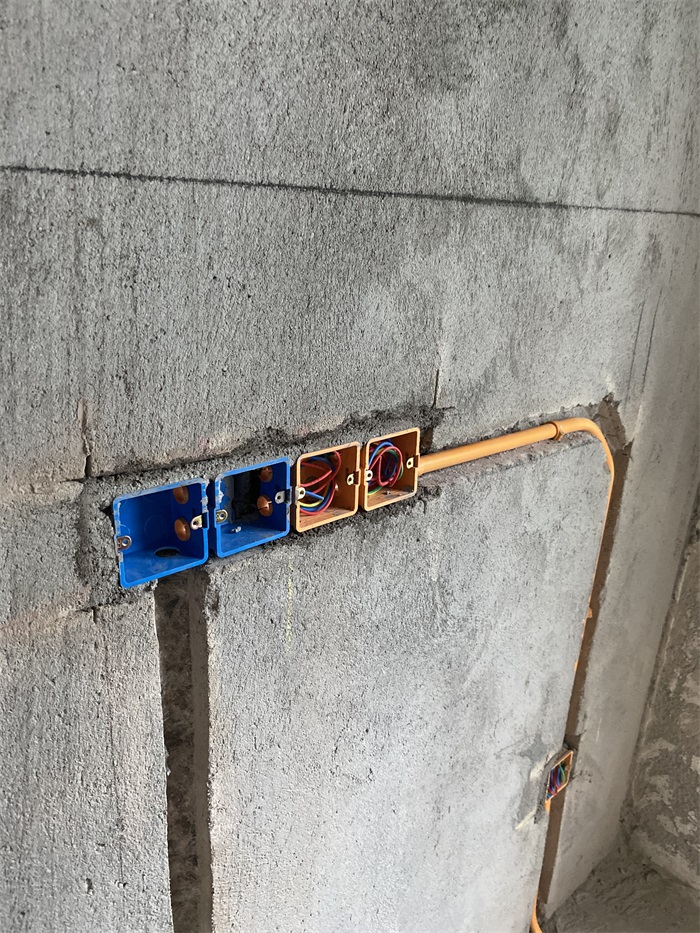

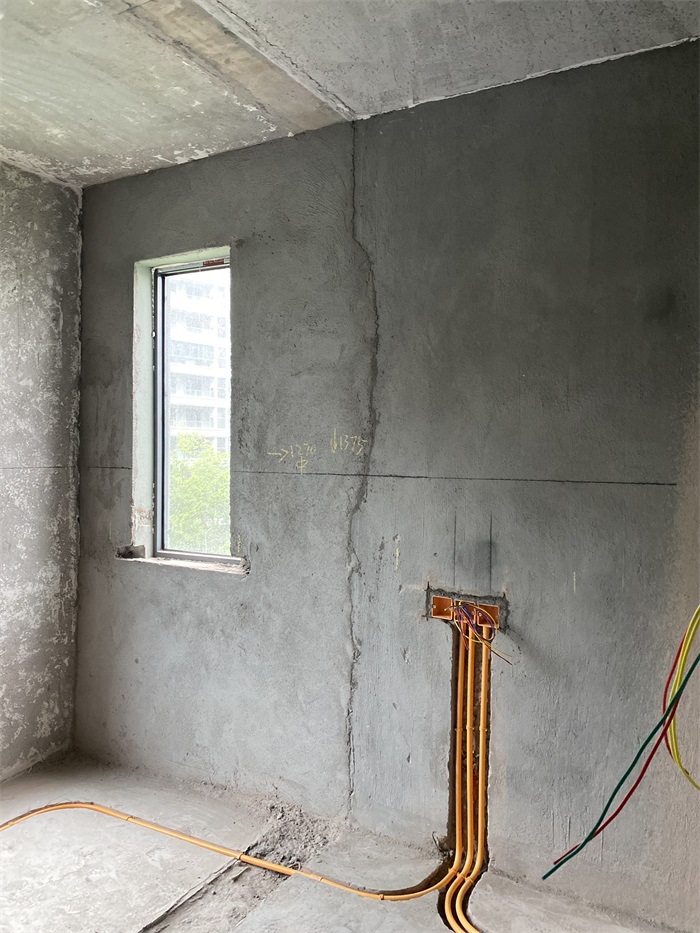

次卧：强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落.

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

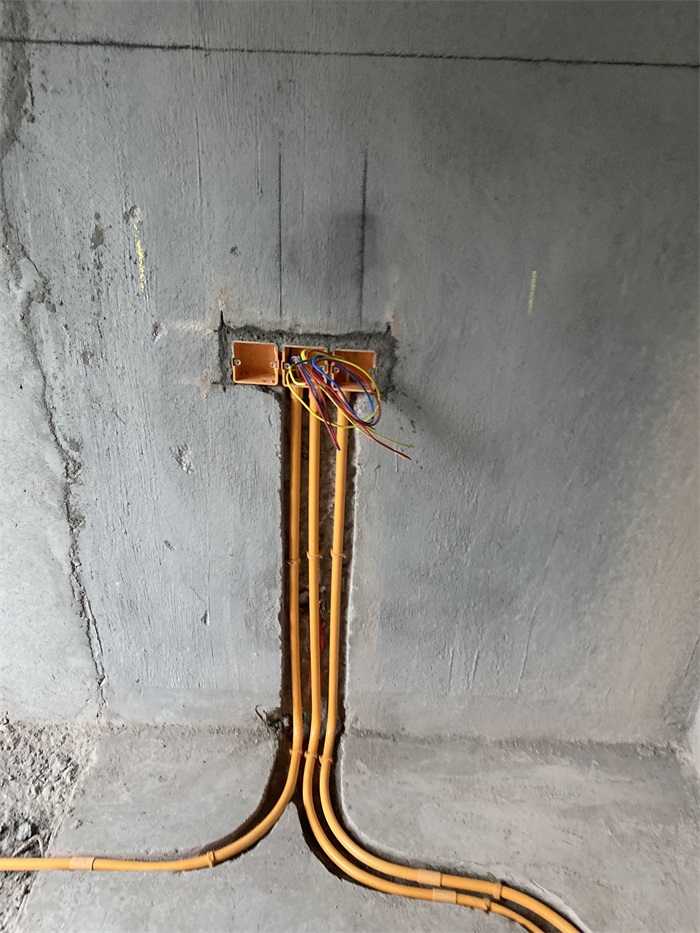

三根线管之间为1厘米以上并且要用线卡固定牢。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

发表于 2022-6-4 17:00:47

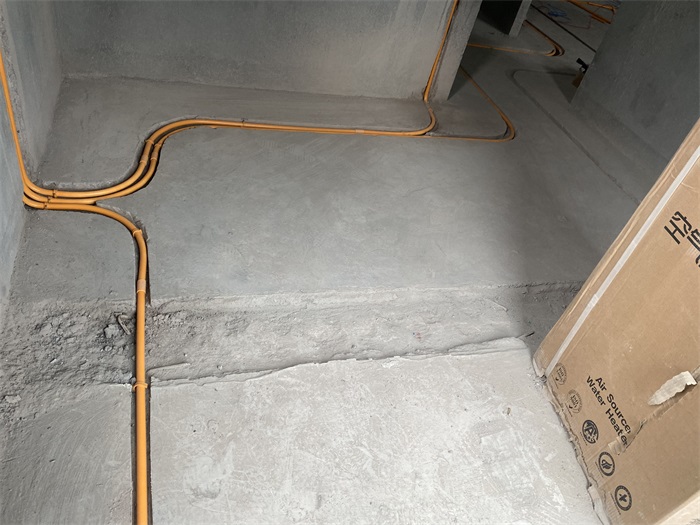

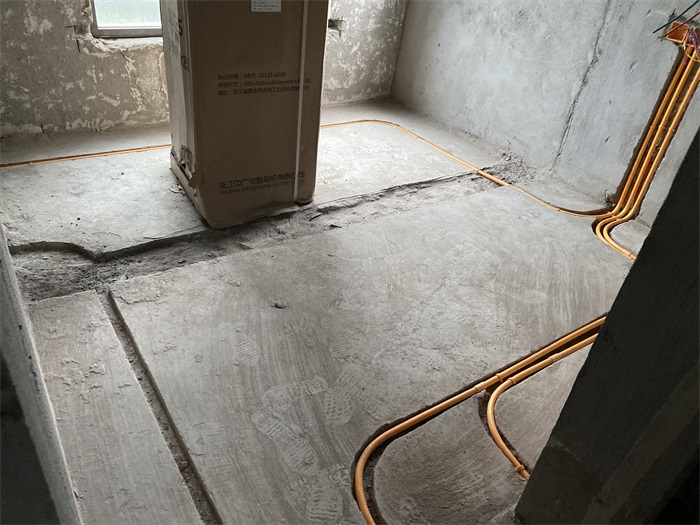

次卧：地面线路铺设平整。

发表于 2022-6-4 17:02:19

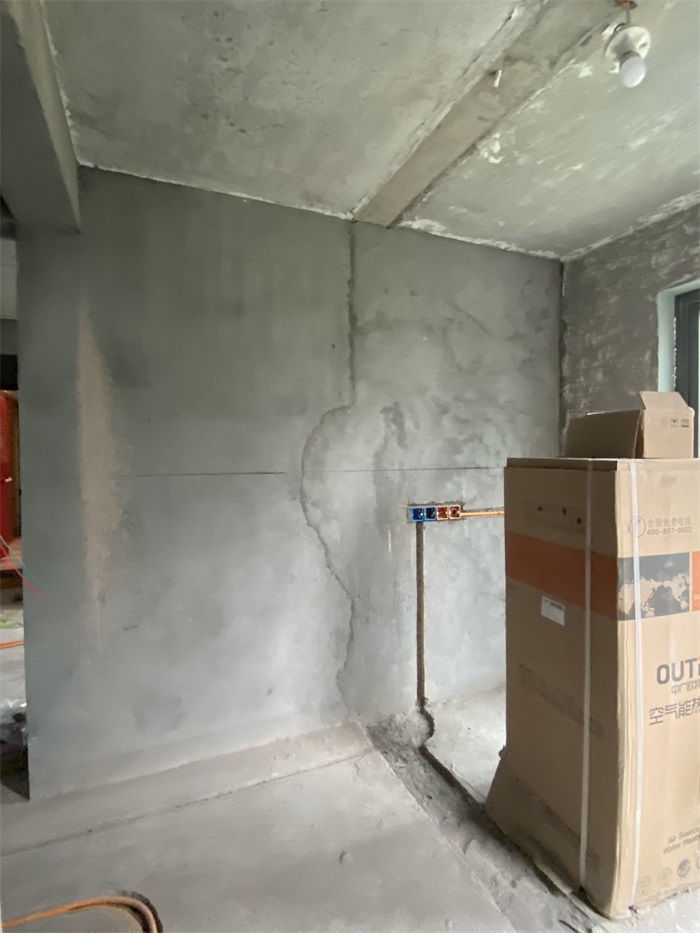

阳台：柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2022-6-4 17:03:06

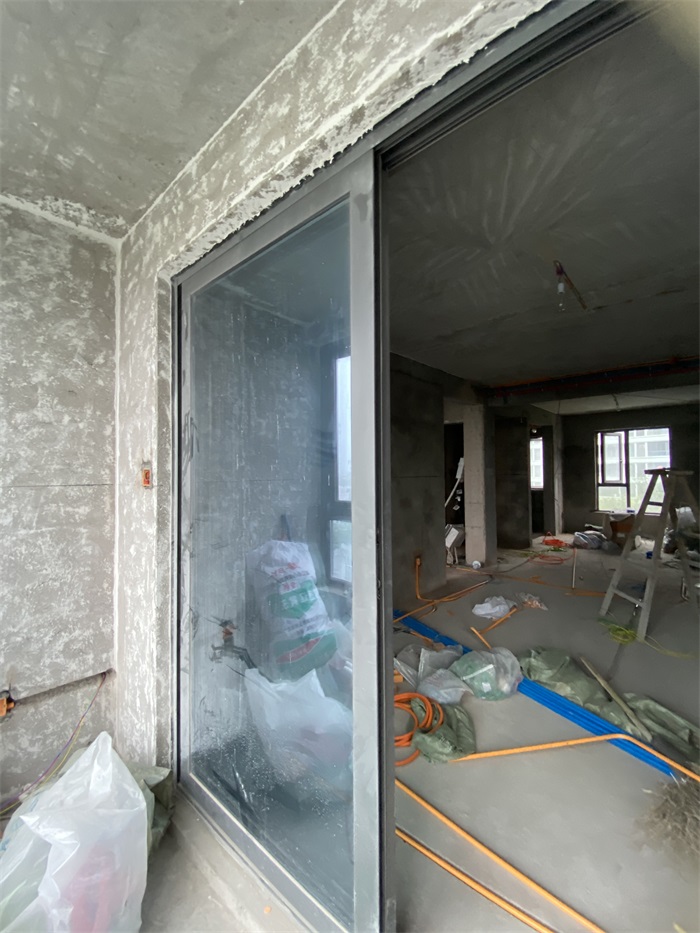

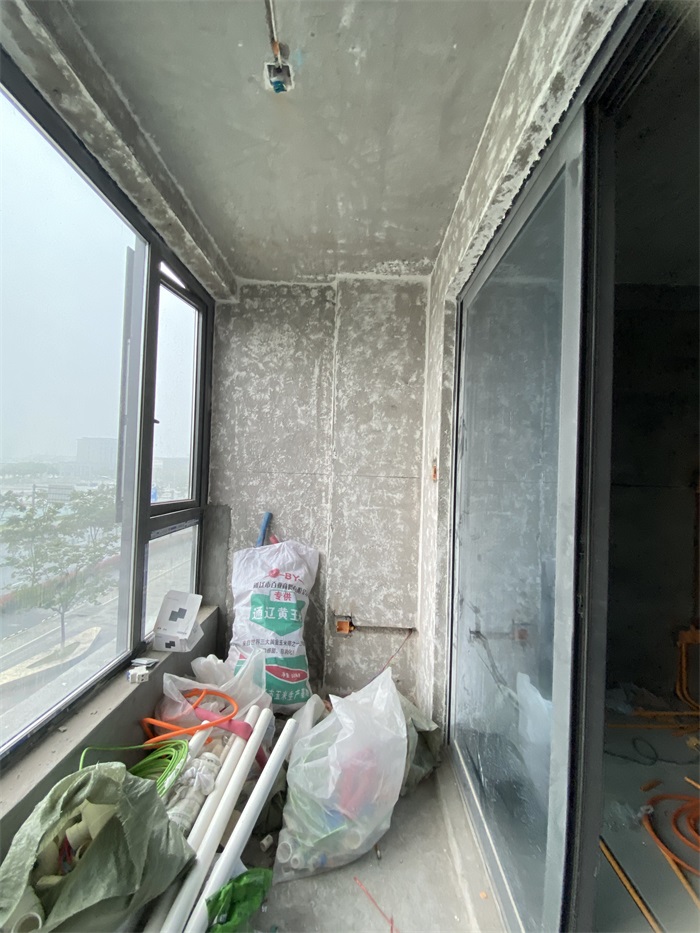

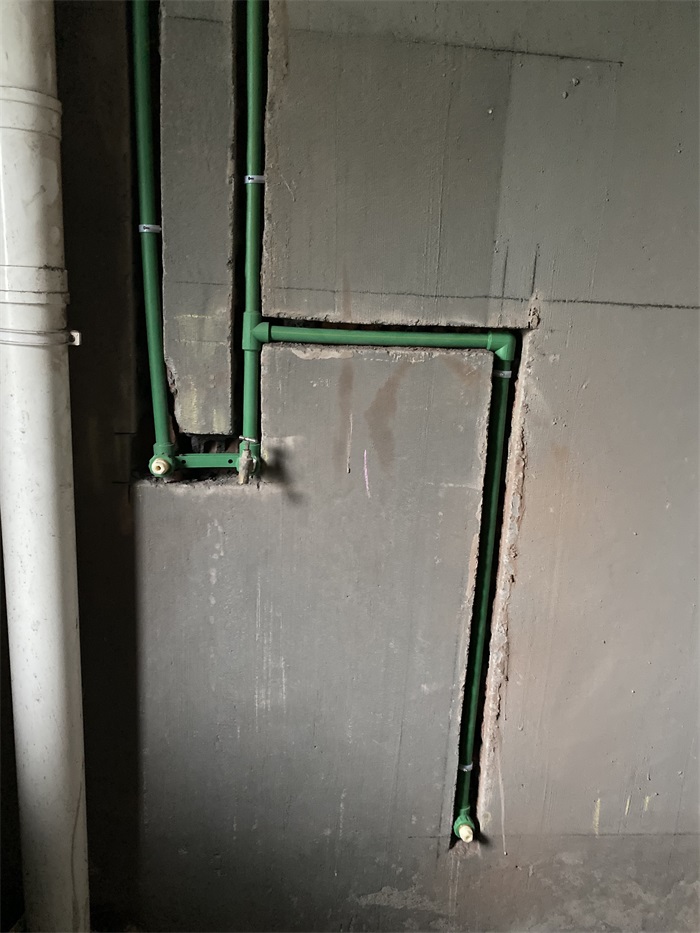

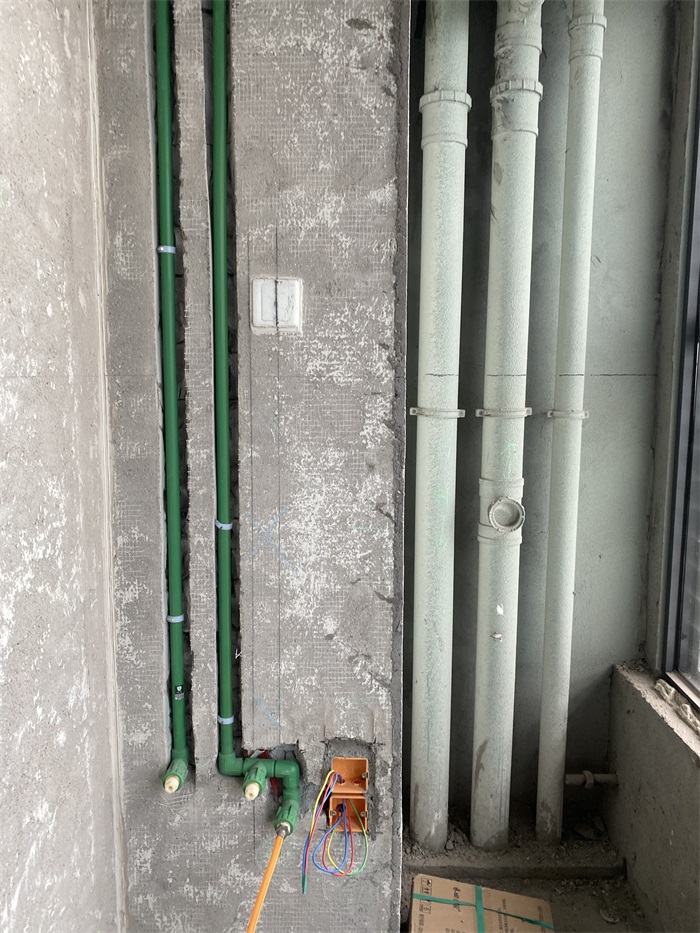

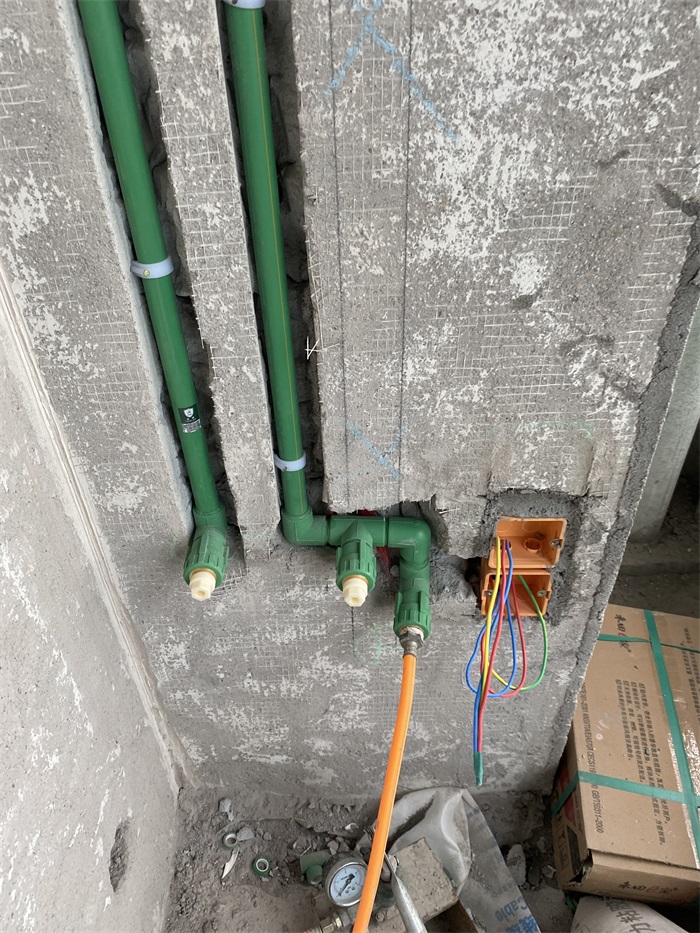

阳台：墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

发表于 2022-6-4 17:04:34

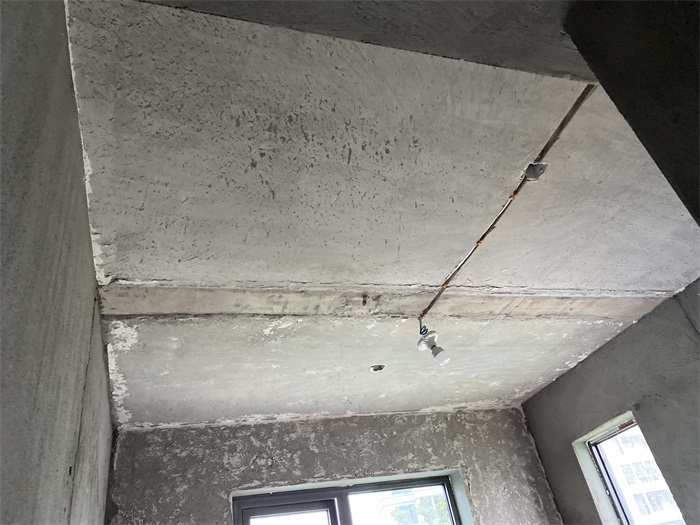

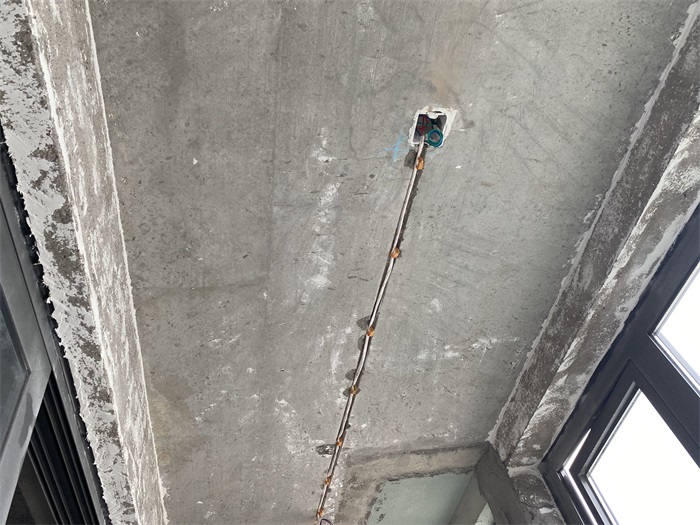

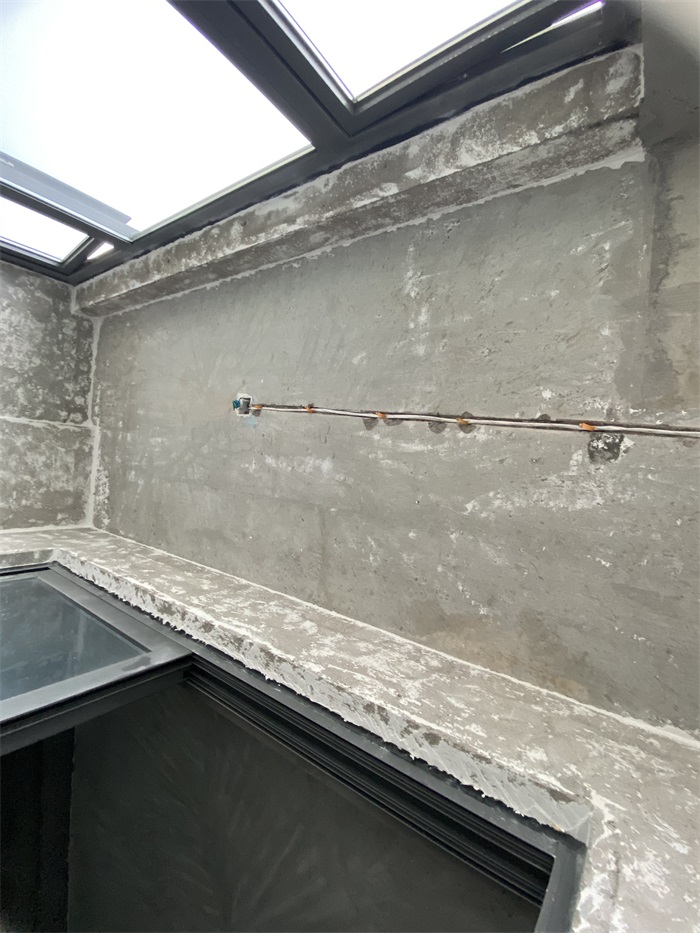

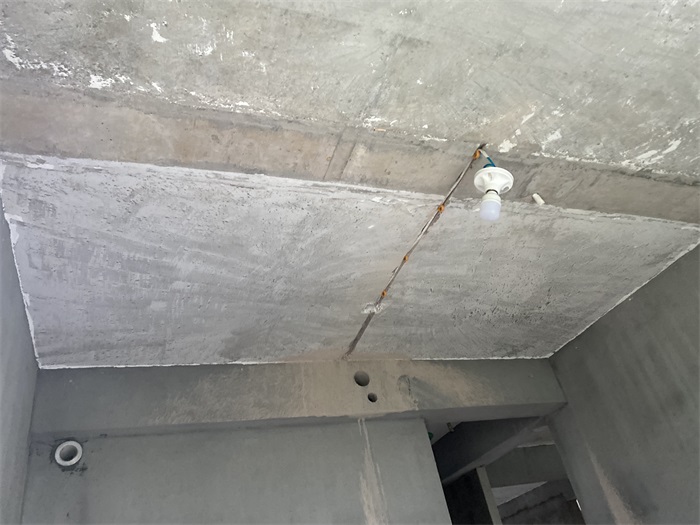

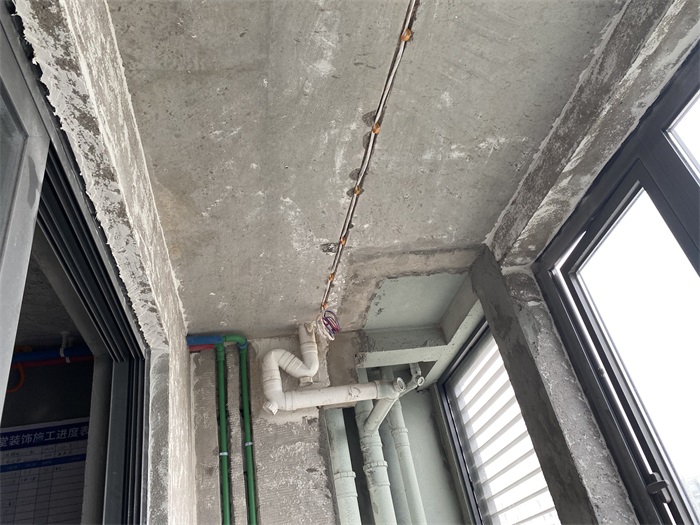

阳台：吊顶筒灯位置布线穿管处应用波纹管。

发表于 2022-6-14 16:18:03

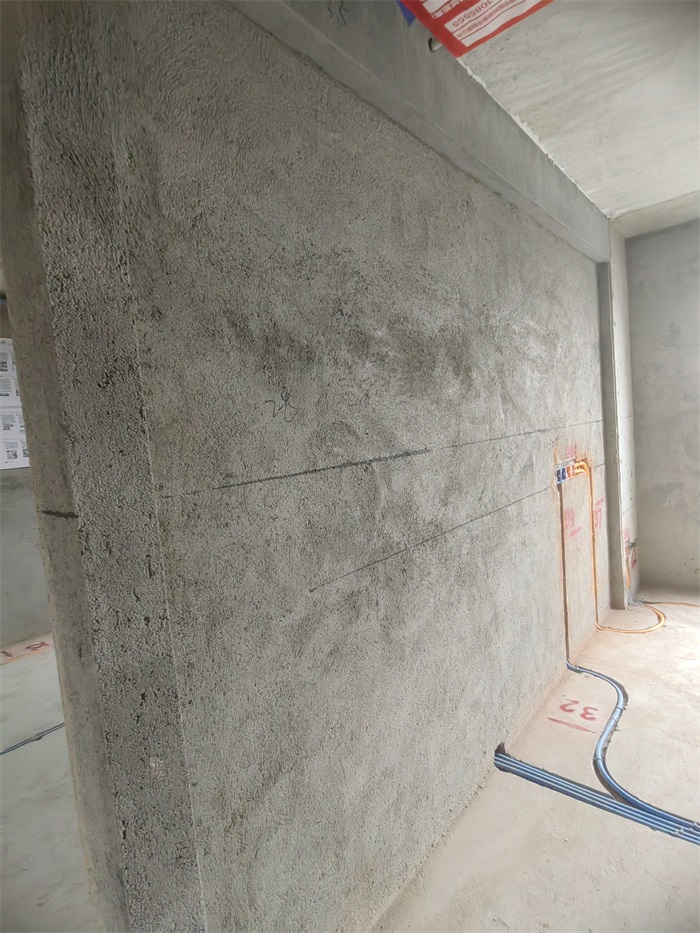

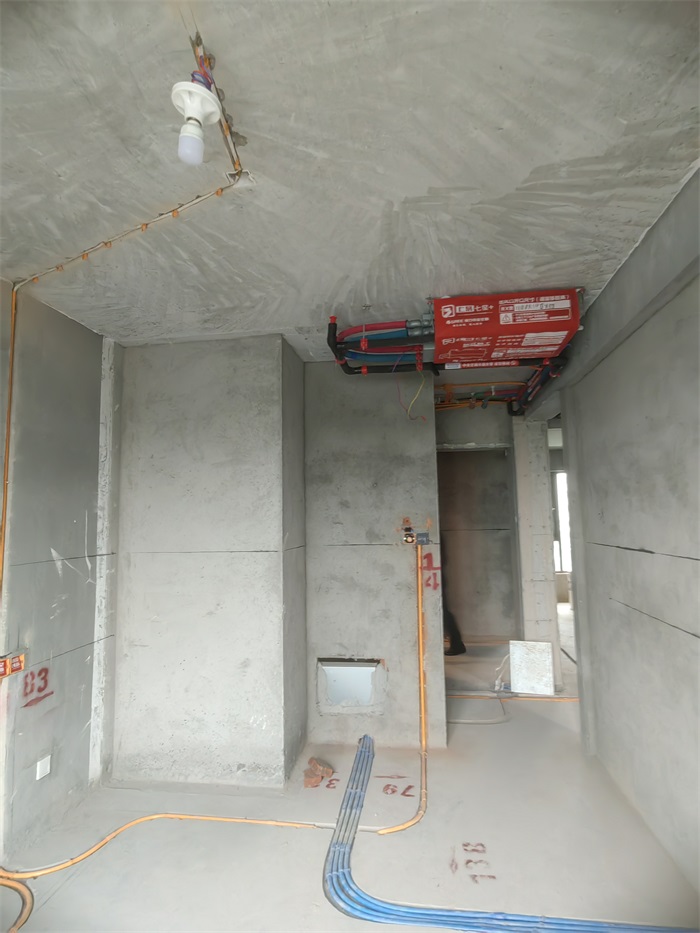

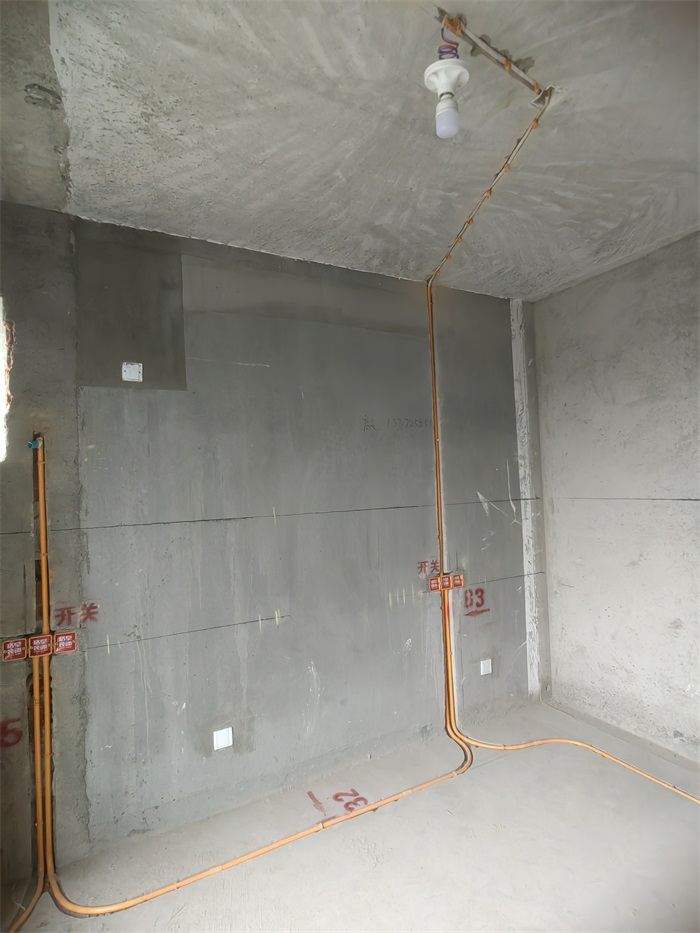

次卧水电线路图。
