江南里6-1-16#93㎡现代——天空之城

发表于 2022-5-4 10:58:24

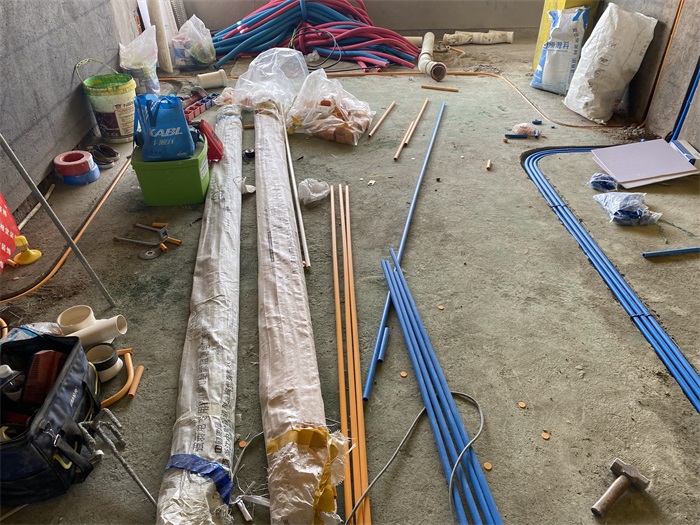

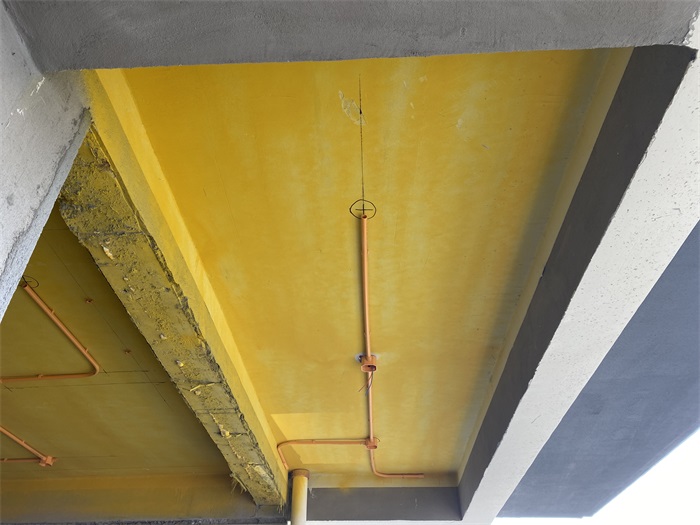

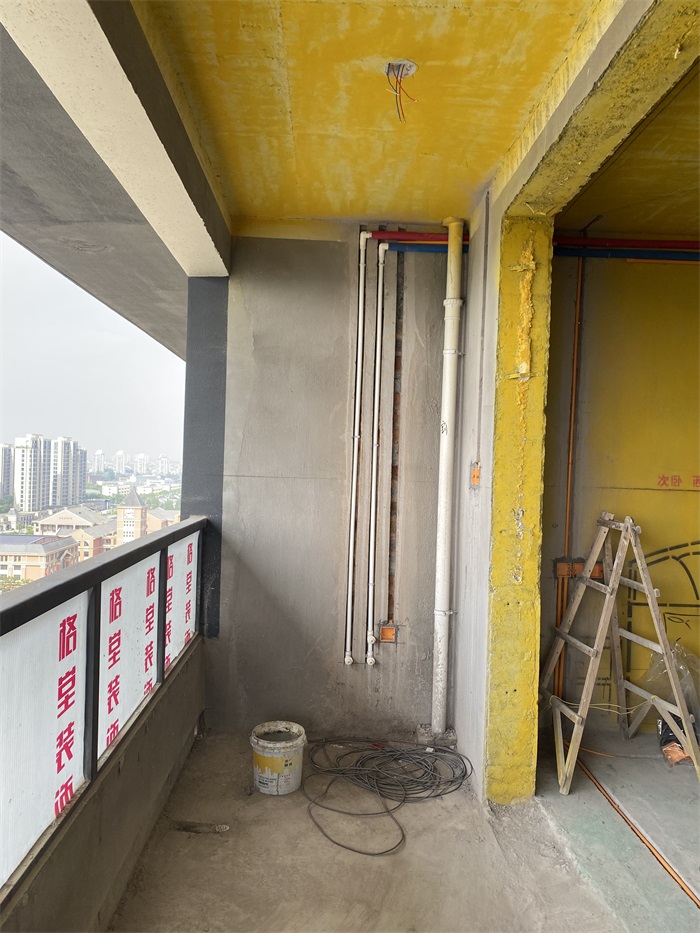

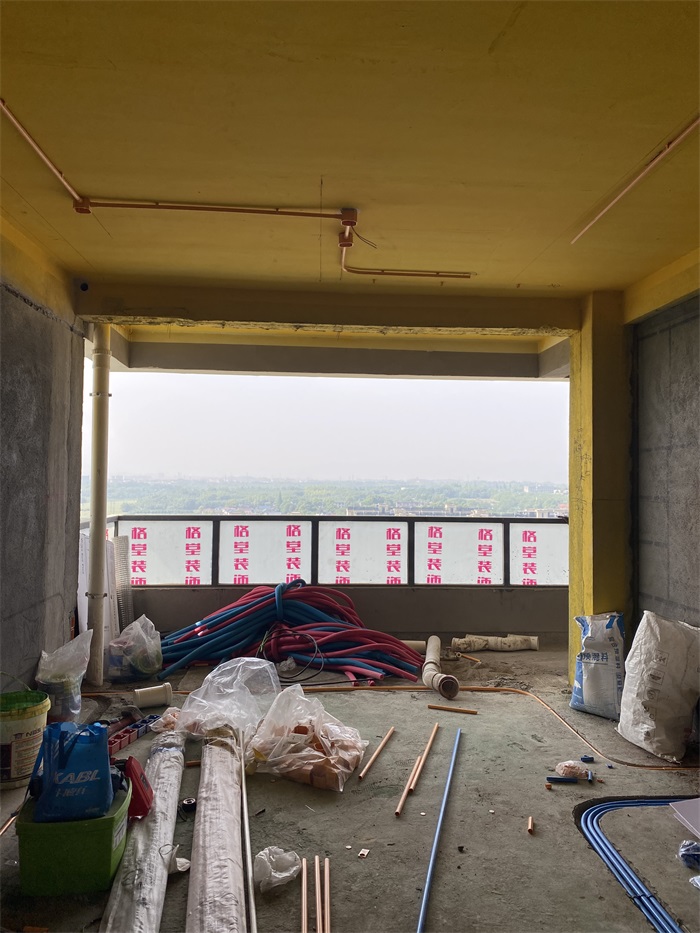

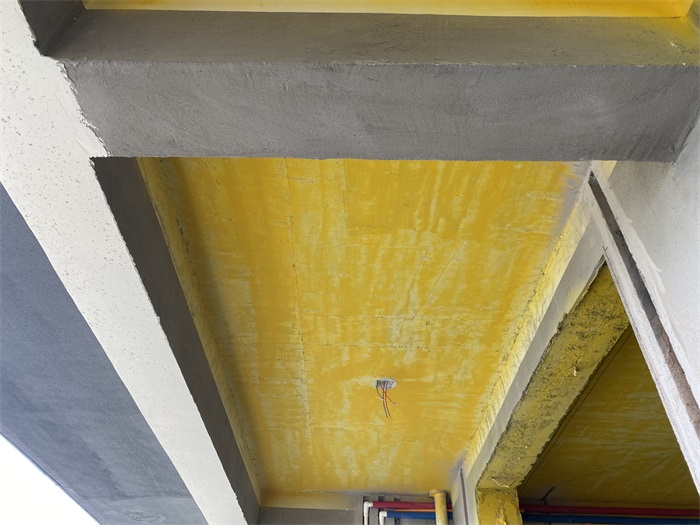

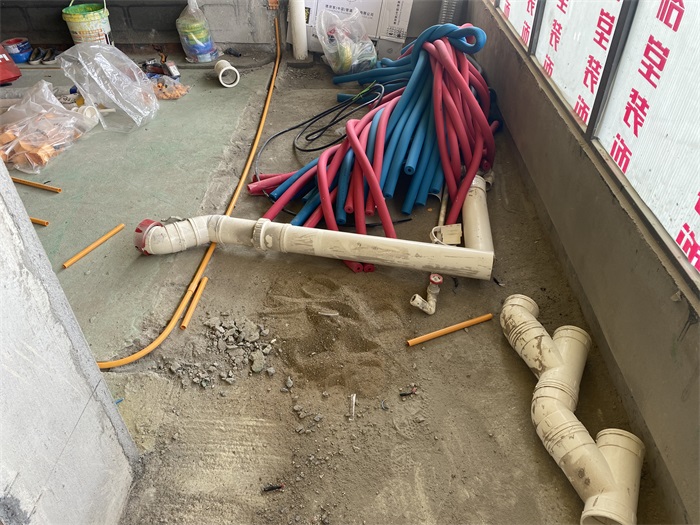

阳台水电布线中

发表于 2022-5-4 10:59:17

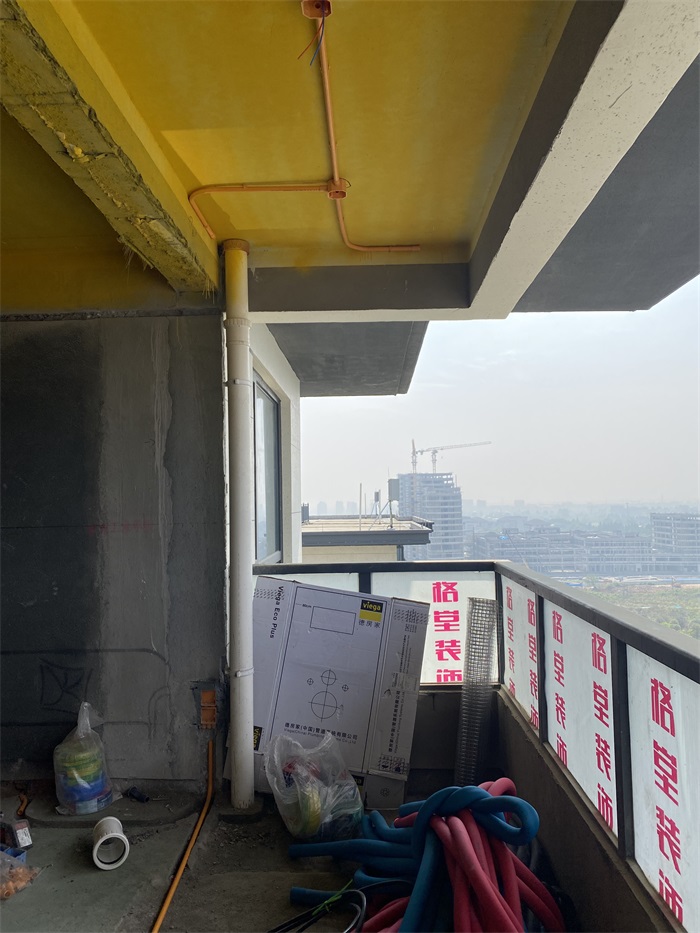

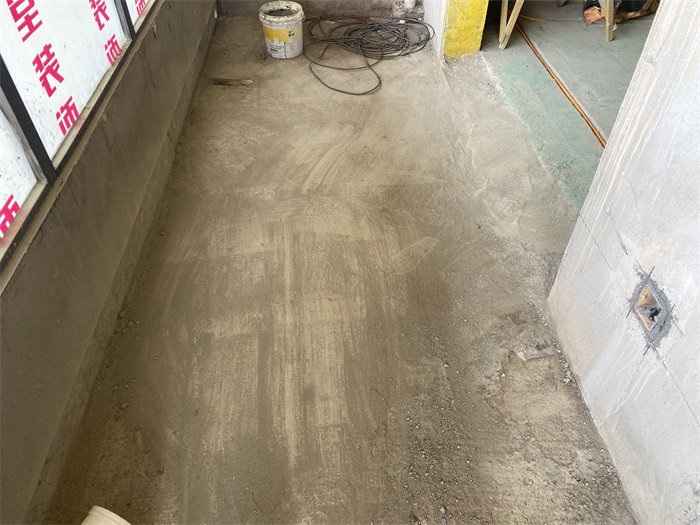

阳台对角

发表于 2022-5-4 11:00:09

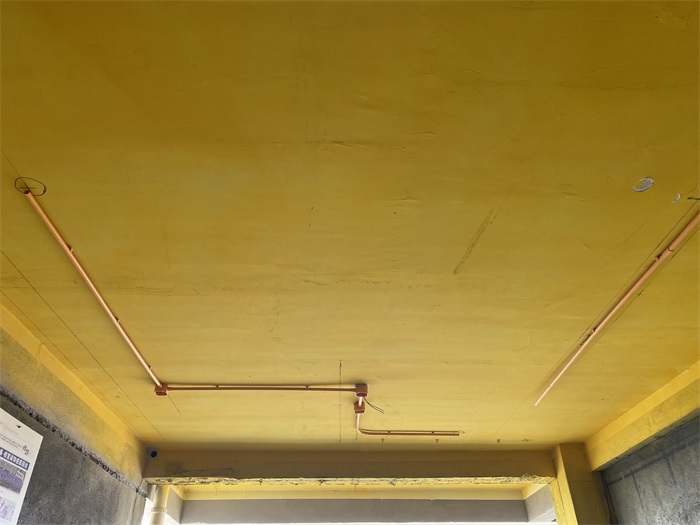

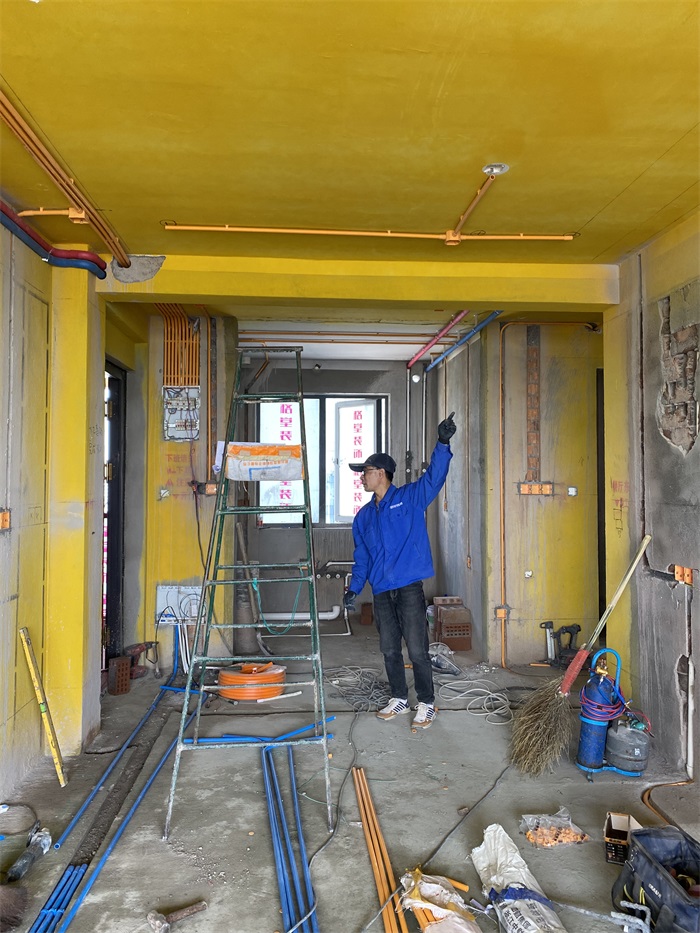

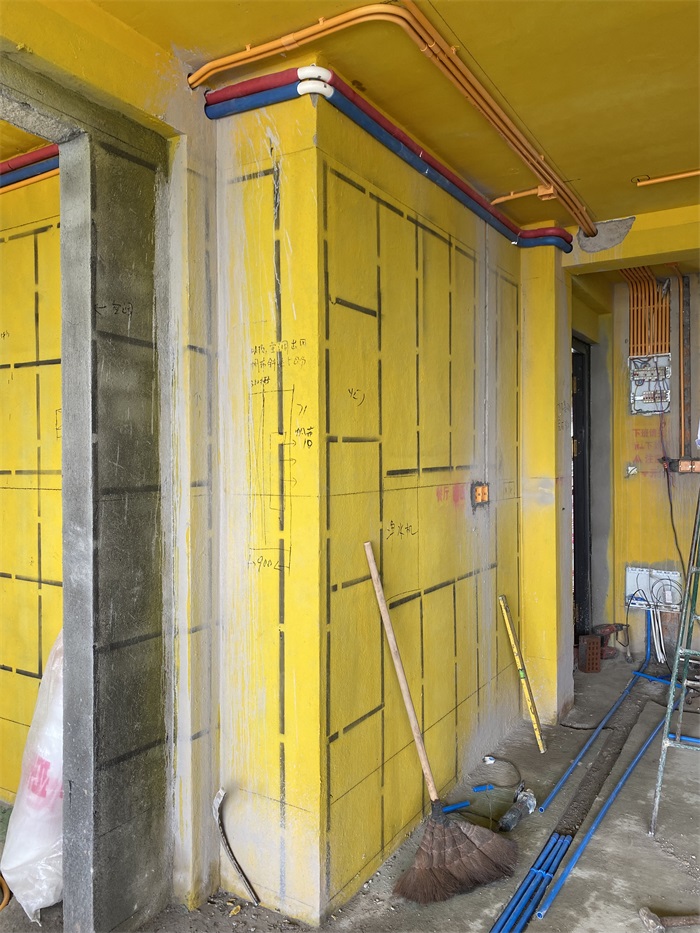

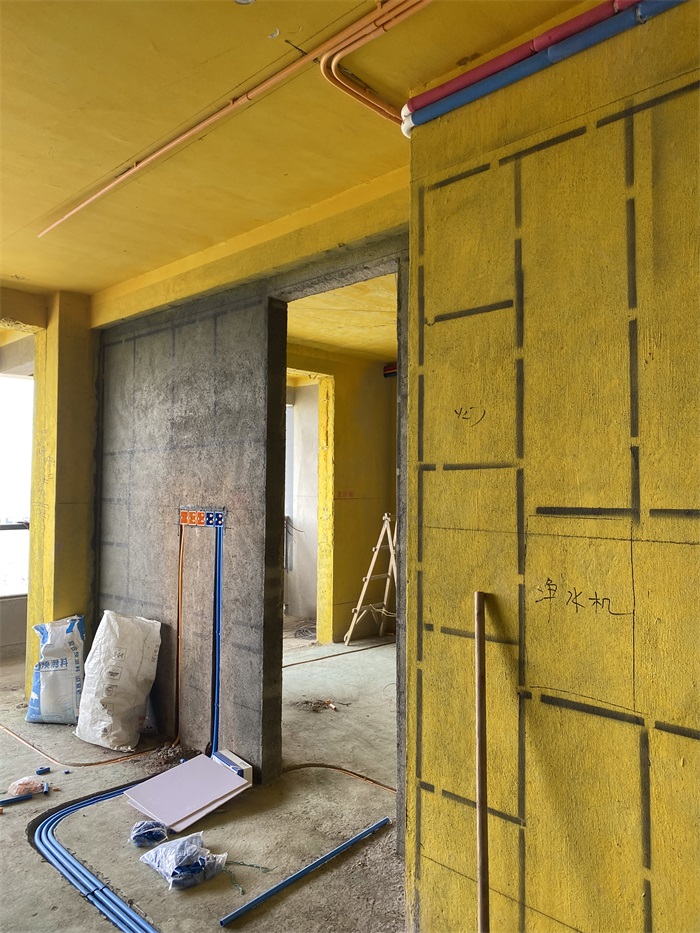

客餐厅水电布线中

发表于 2022-5-4 11:00:51

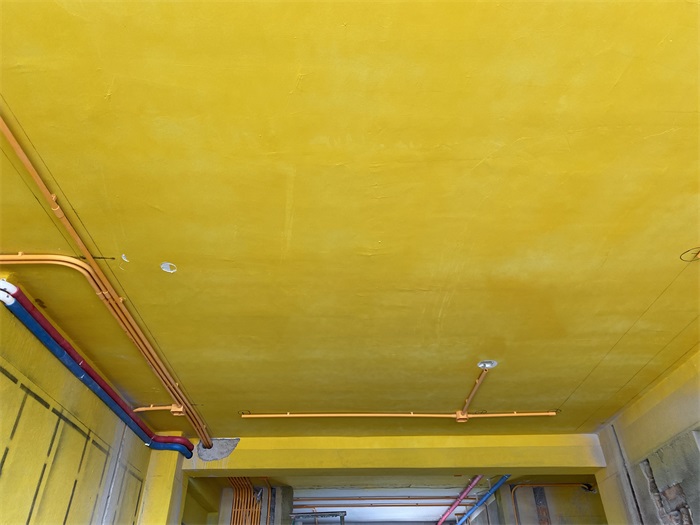

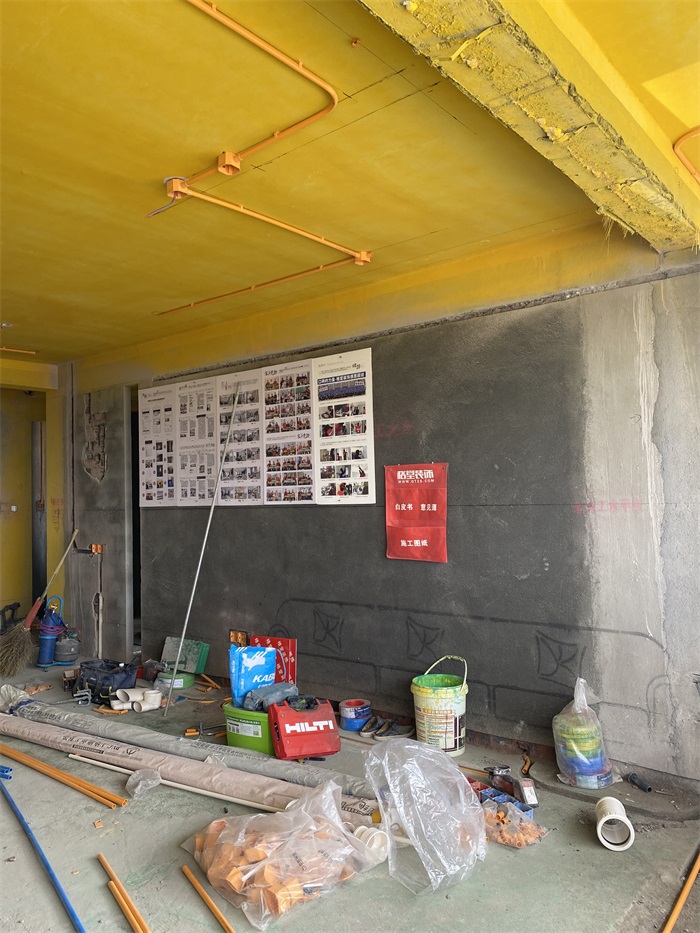

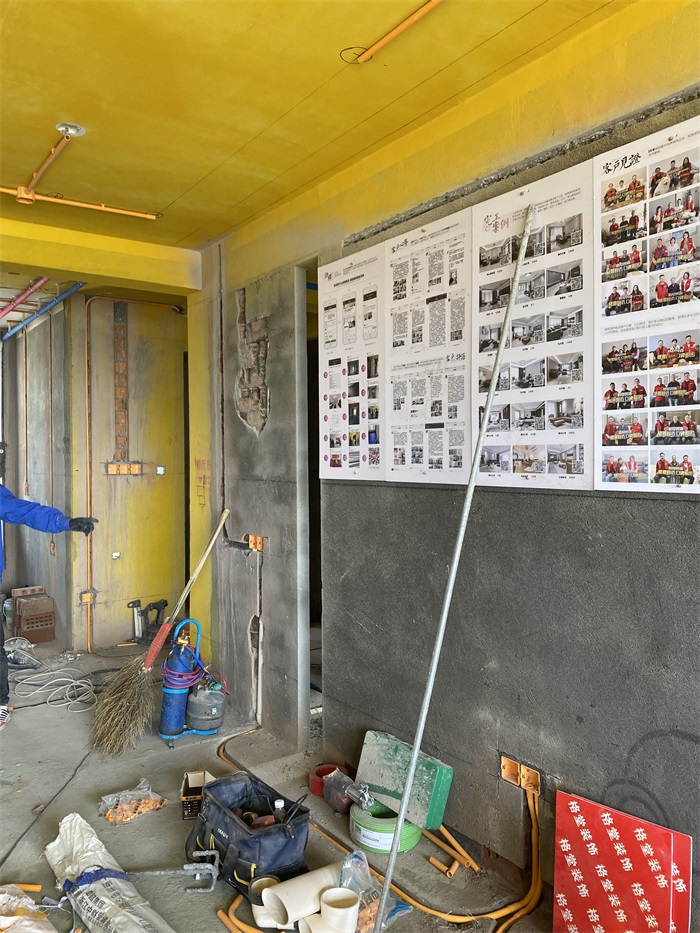

客餐厅对角

发表于 2022-5-6 10:32:34

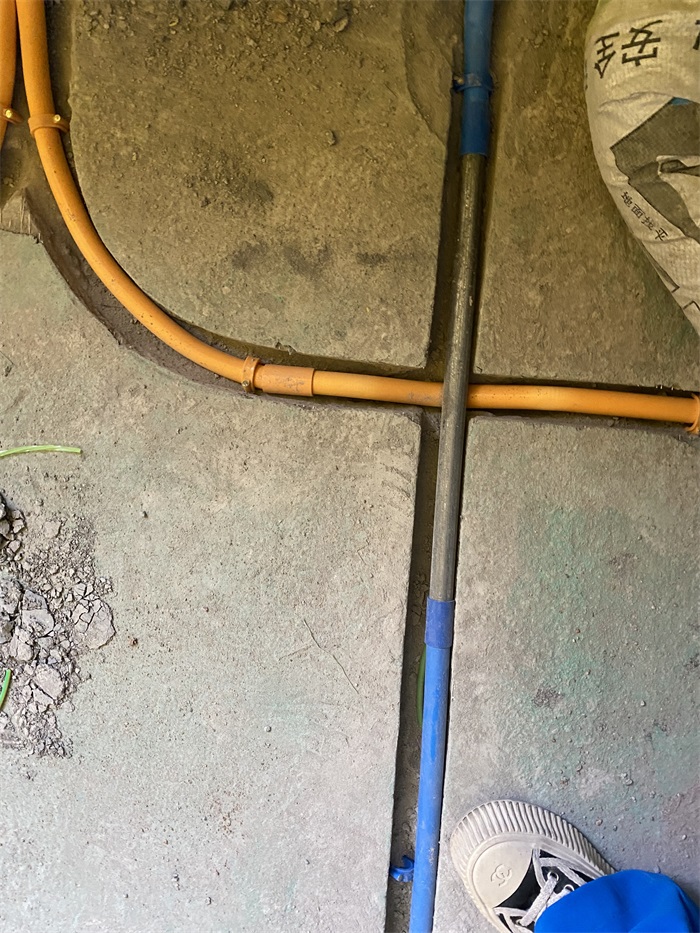

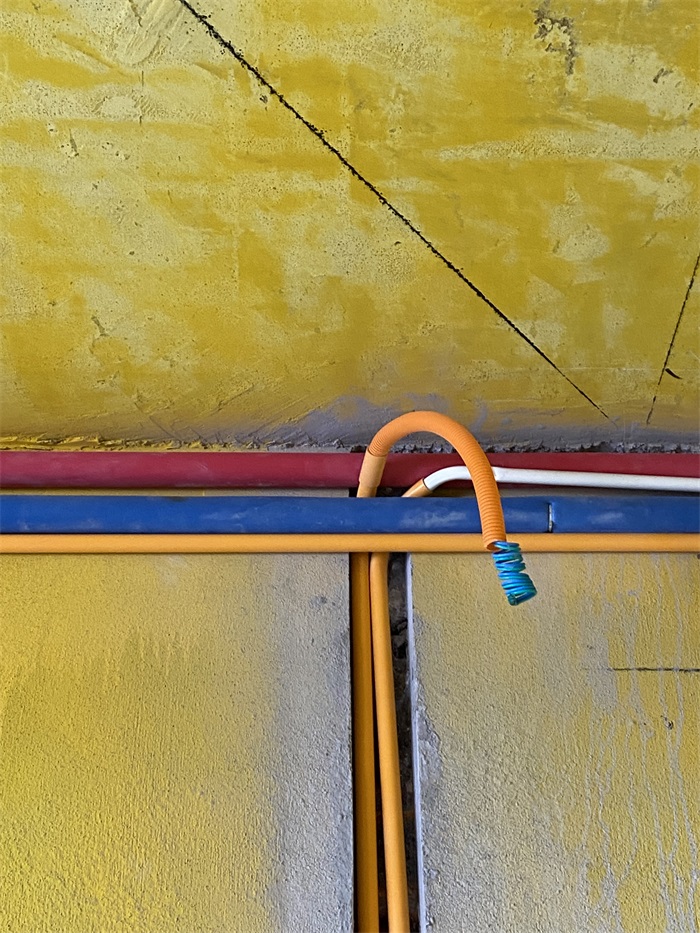

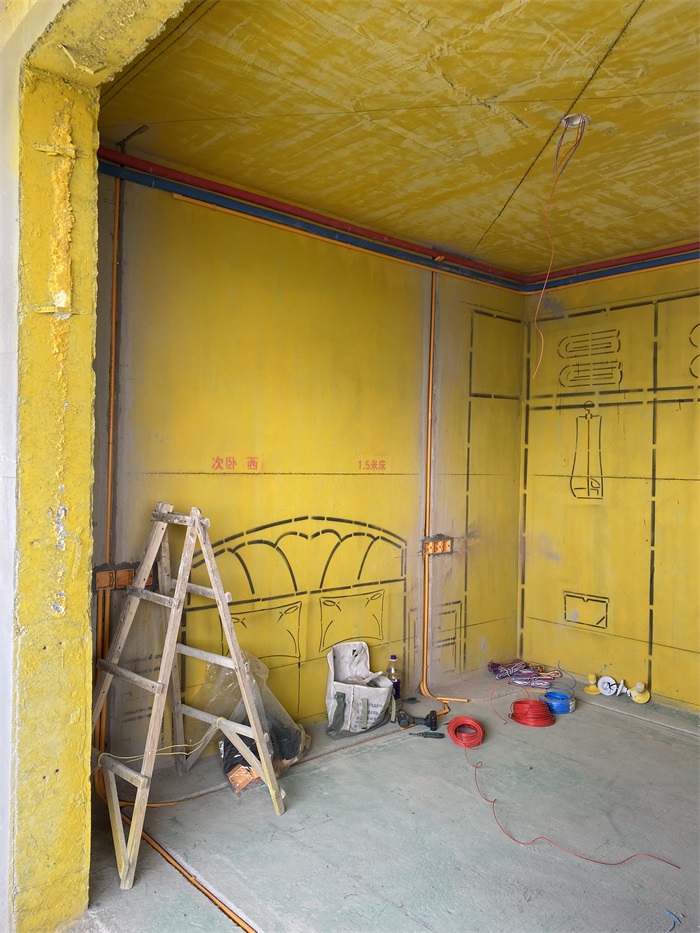

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2022-5-6 10:35:53

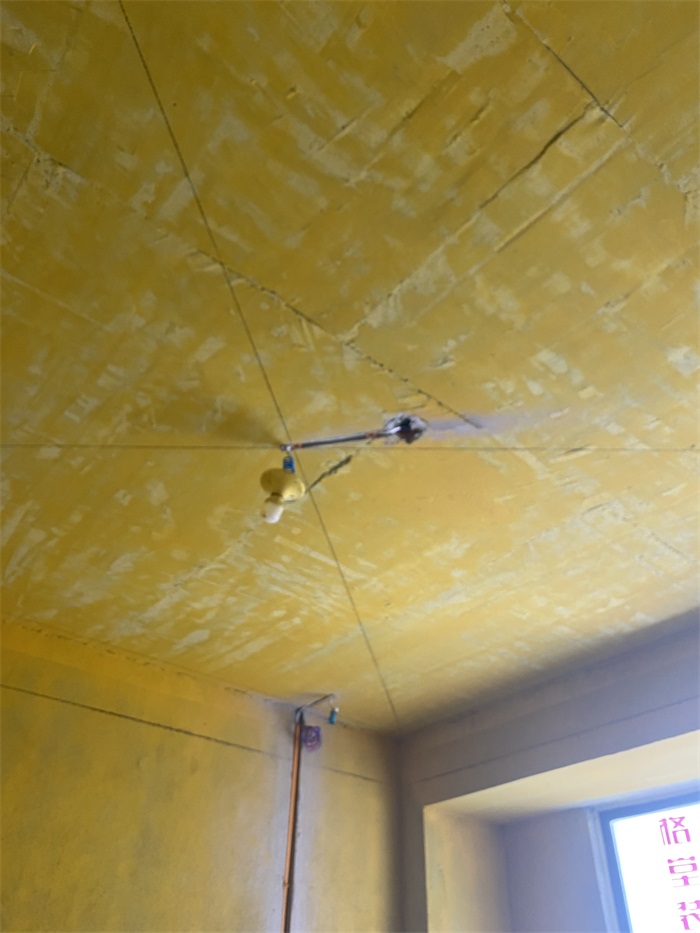

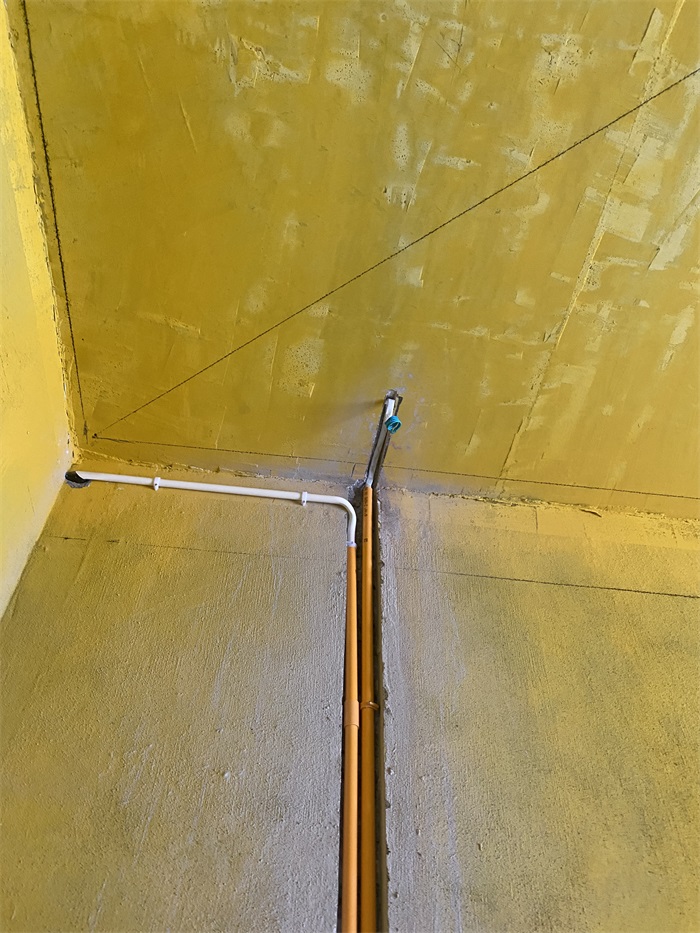

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-5-6 10:37:13

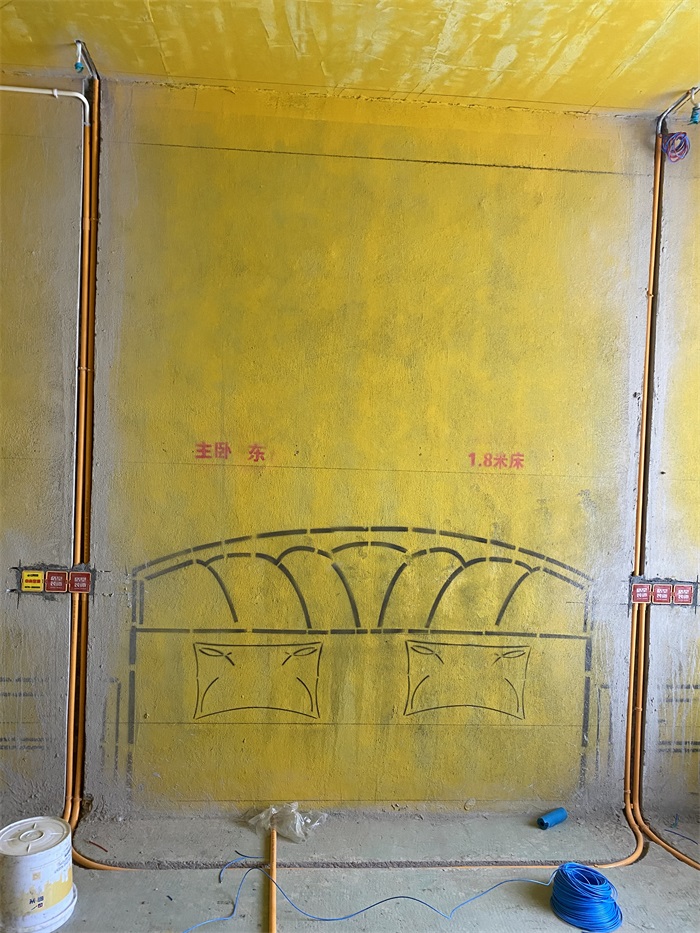

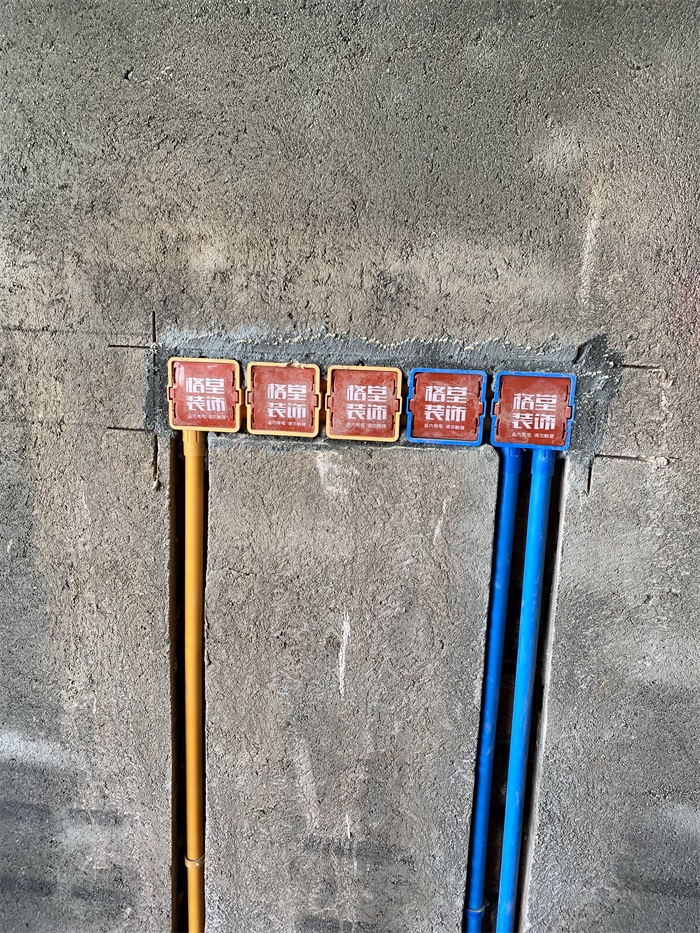

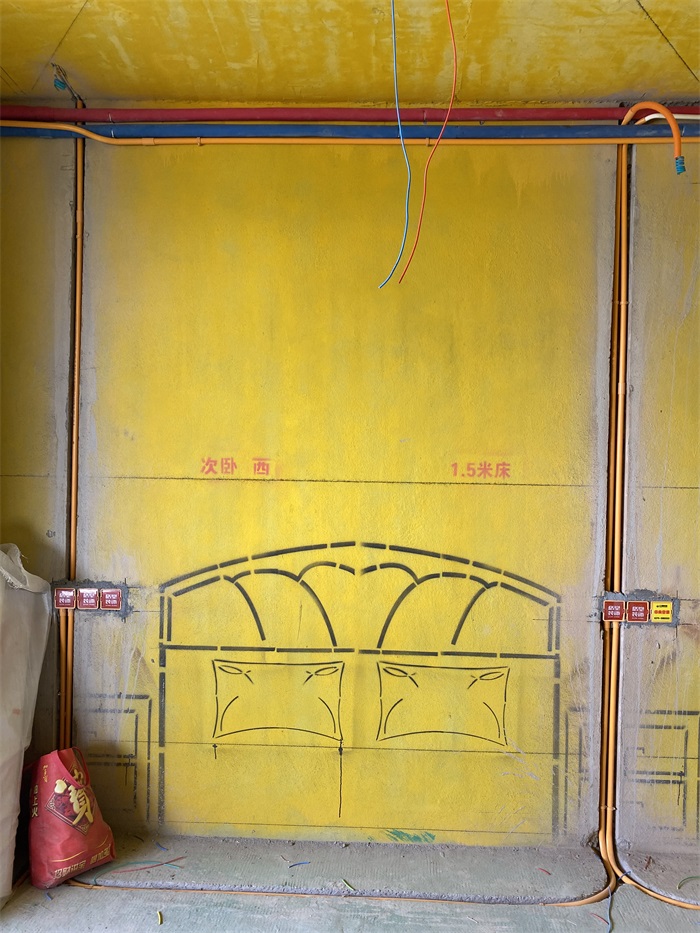

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2022-5-6 10:38:23

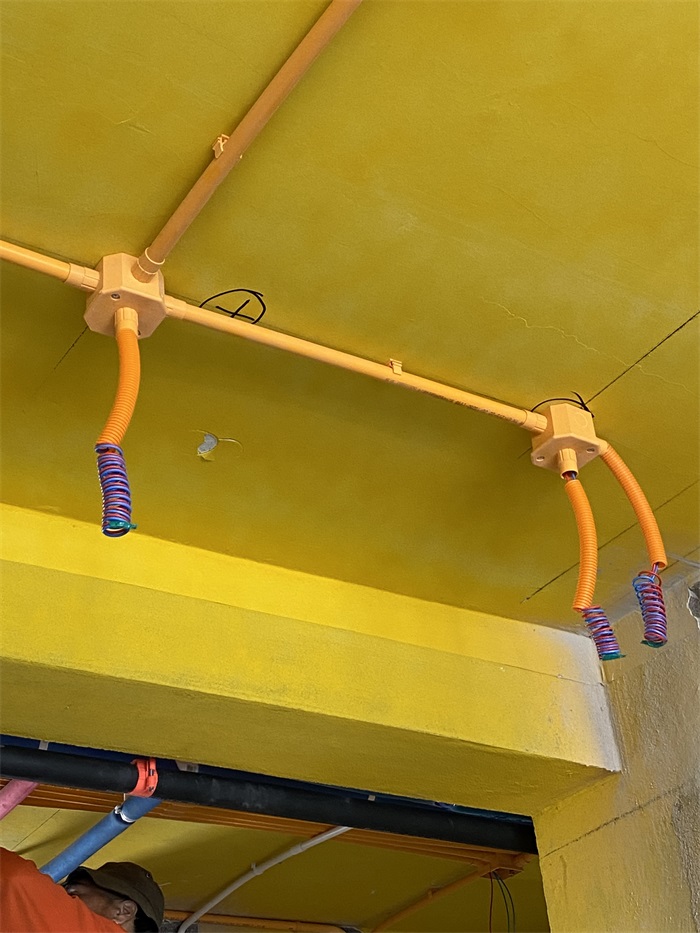

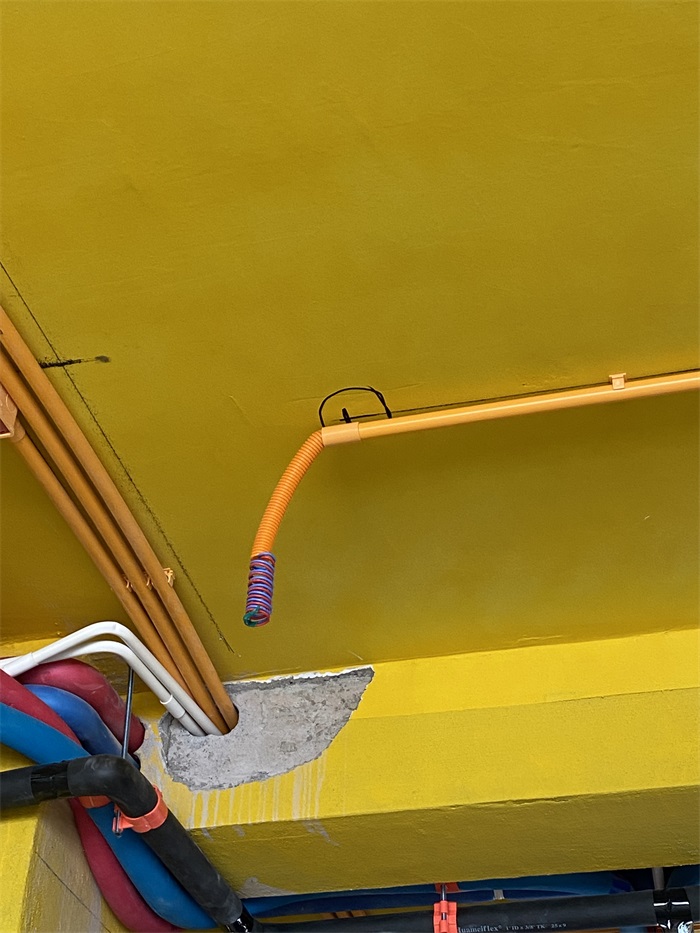

筒灯电线用波纹管保护

发表于 2022-5-6 10:39:00

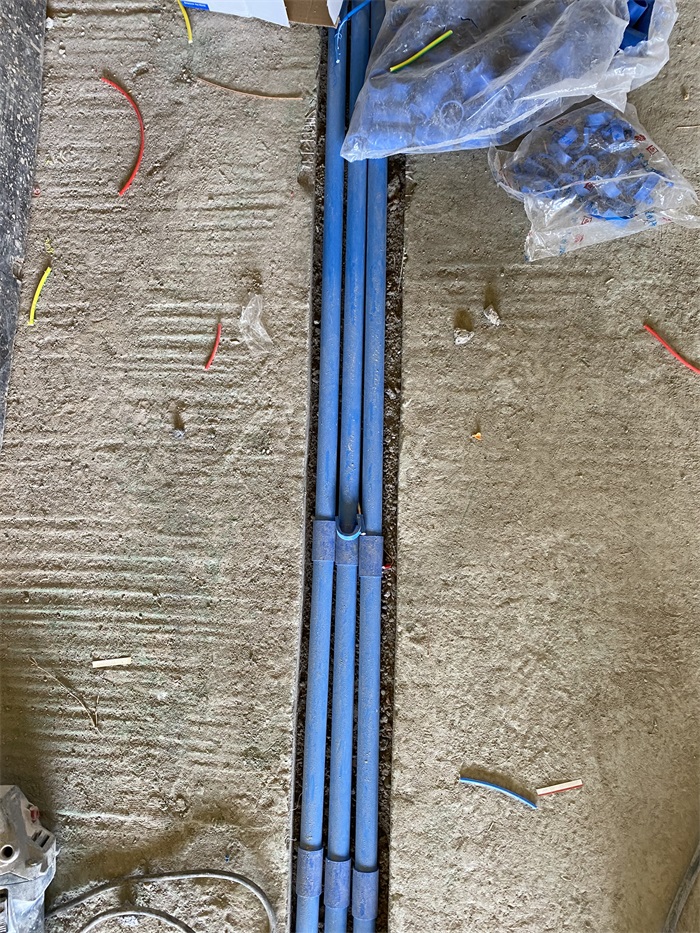

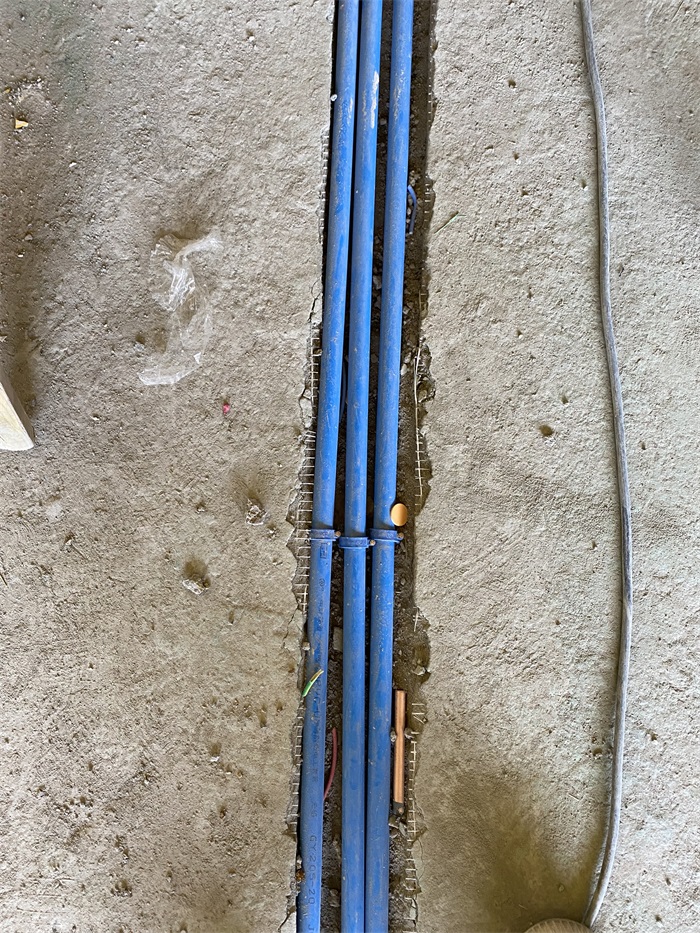

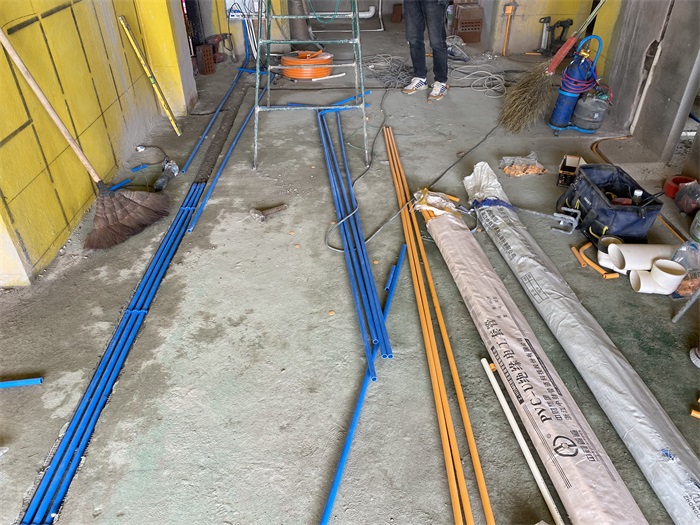

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2022-5-6 10:39:46

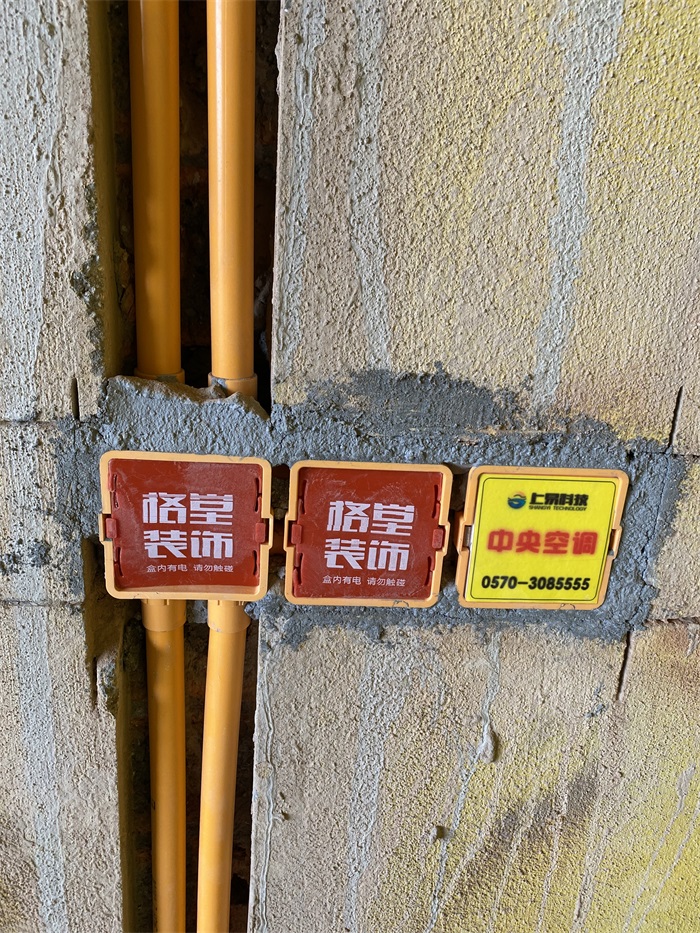

暗盒用格堂专用保护盖都保护好，防止砂石掉落
