龙都锦城8#3#132 ㎡现代简约— · 锦 · —

发表于 2022-5-19 12:06:12

波纹管是用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件

发表于 2022-5-19 12:07:15

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根。

发表于 2022-5-19 12:08:14

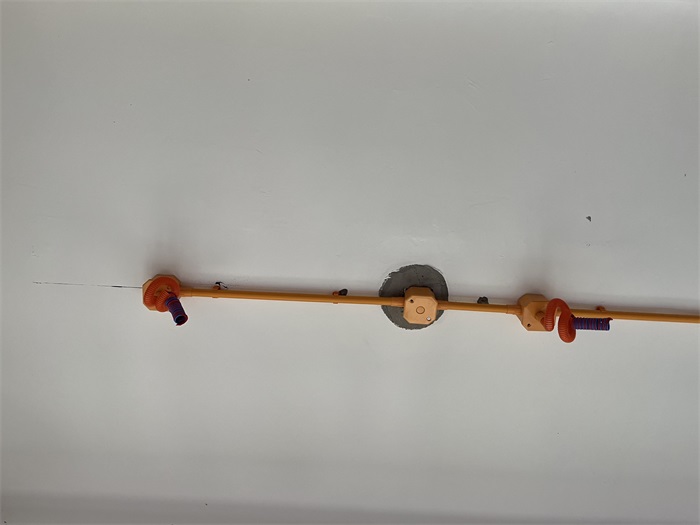

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2022-5-19 12:15:23

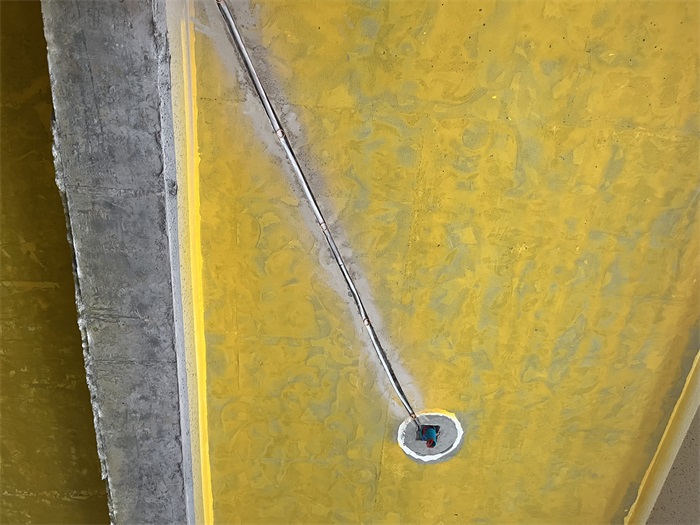

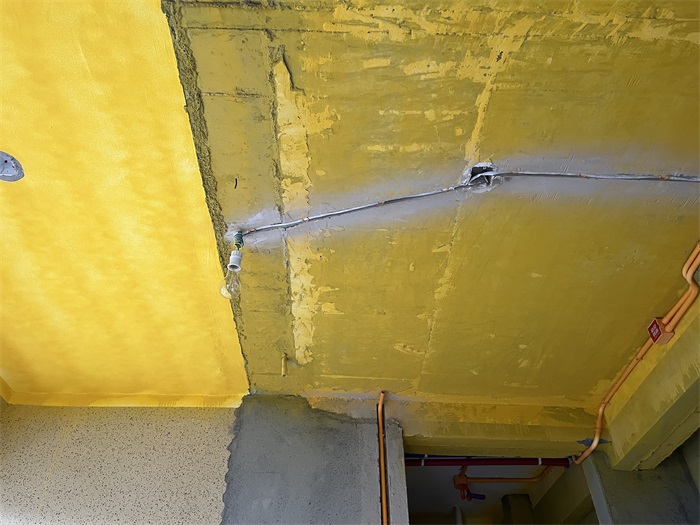

所以电线必须穿管，混泥土处不能开槽的套黄蜡管保护


发表于 2022-5-19 12:16:53

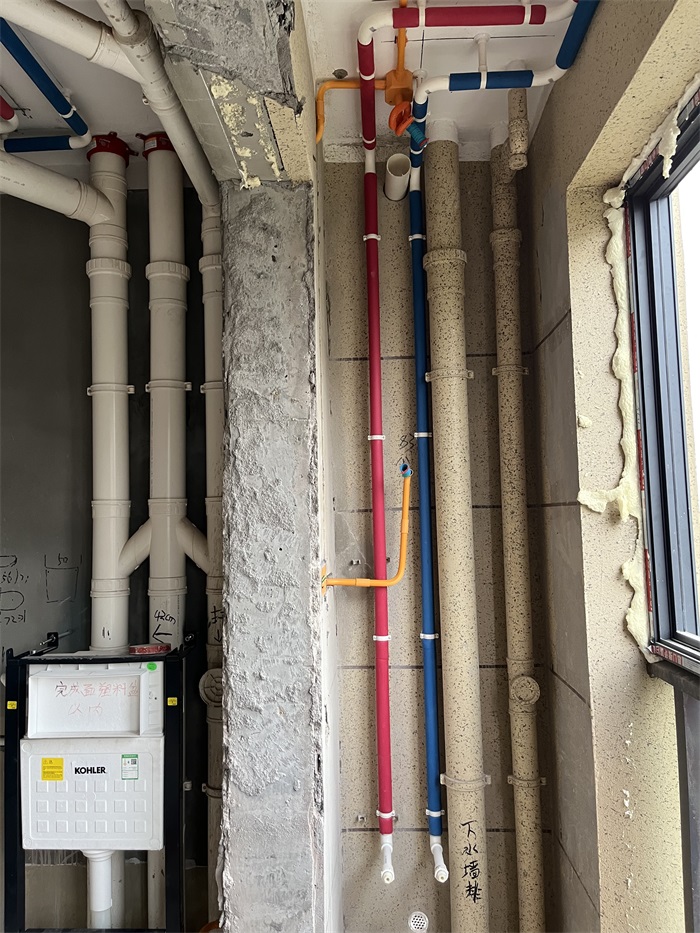

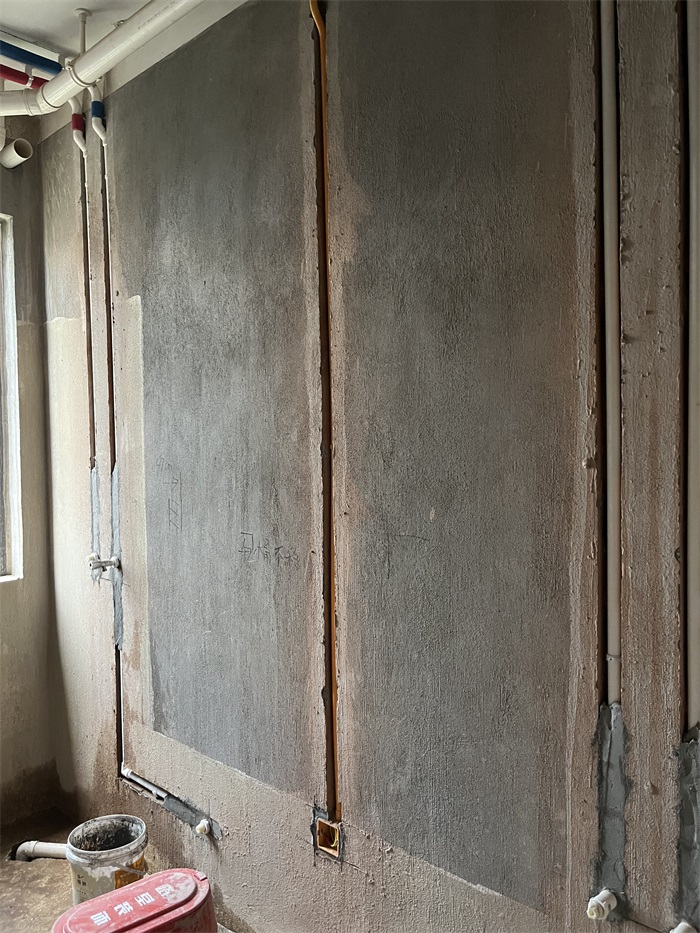

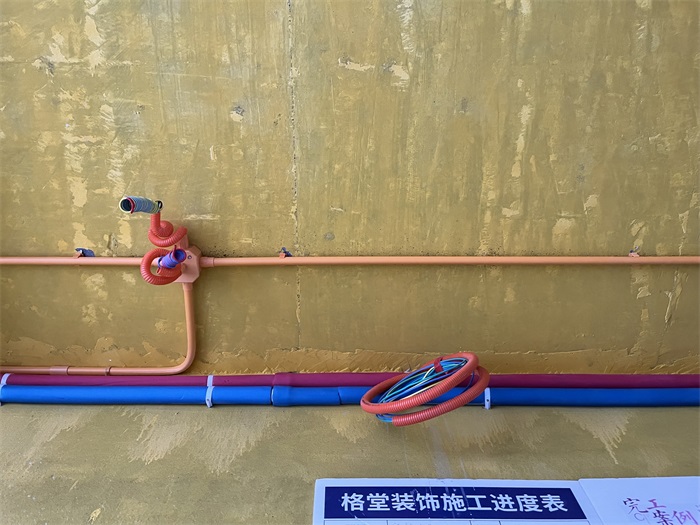

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。


发表于 2022-5-19 12:18:28

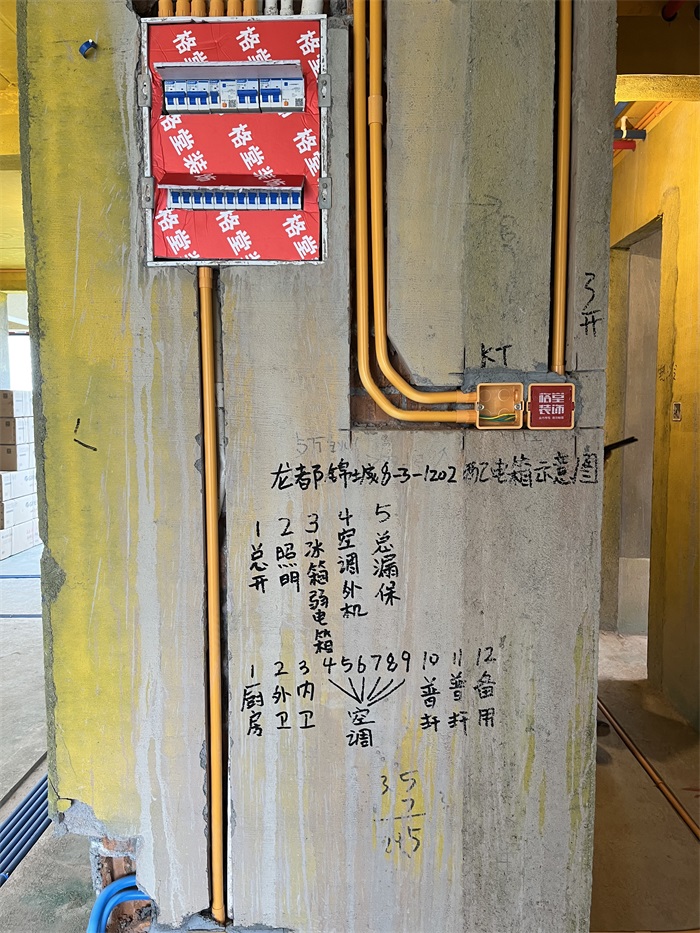

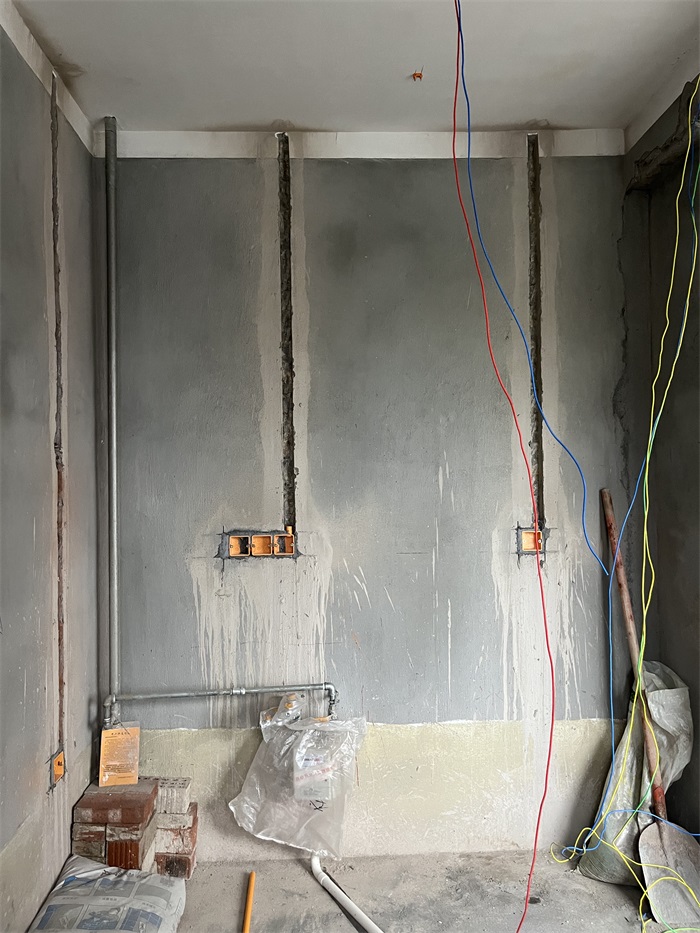

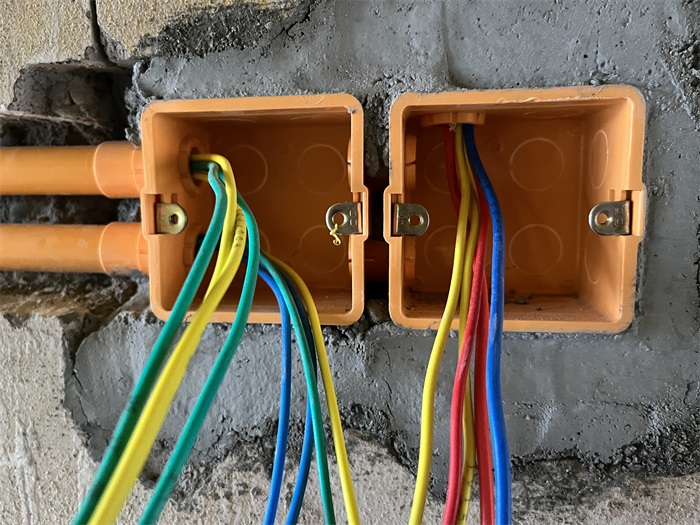

黄色线盒是强电，蓝色线盒是弱电，线盒与线盒并排预埋添加快速连接件，防止水泥砂浆进入线盒，保护电线

发表于 2022-5-20 13:35:31

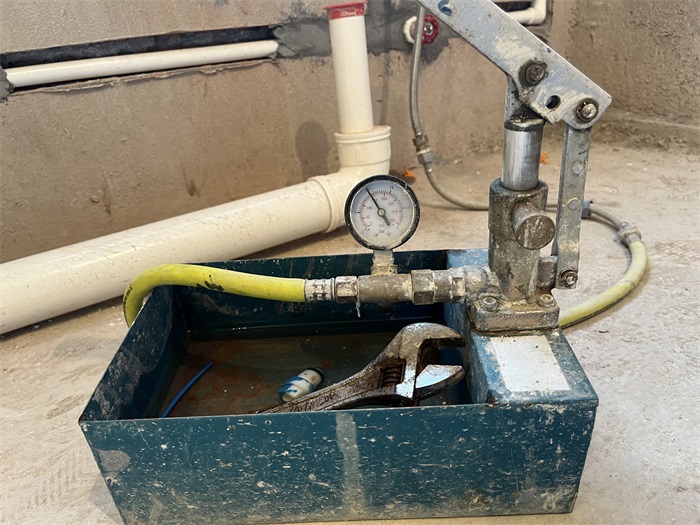

水电验收水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤

webwxgetmsgimg (3).jpg

发表于 2022-5-20 13:36:08

45°弯头在拐角处就形成了一定的坡度，起到了缓冲的作用，减少异物的冲击与积累，也减少了噪音

webwxgetmsgimg (1).jpg

发表于 2022-5-20 13:36:24

发表于 2022-5-20 13:37:10

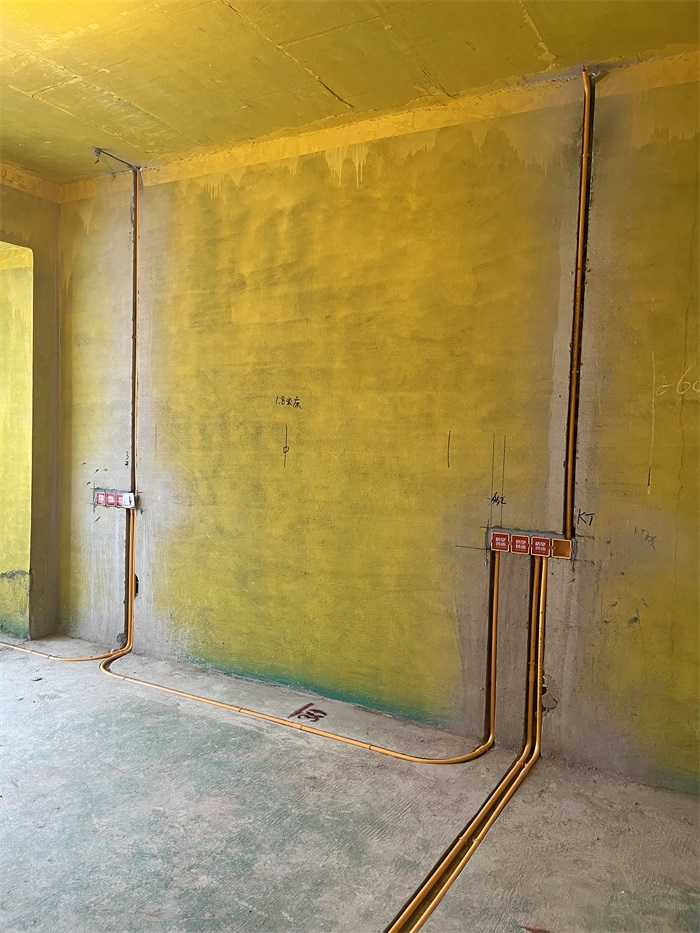

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

webwxgetmsgimg (5).jpg
