常山百悦城16-1-13#124㎡现代——

发表于 2022-4-6 15:45:23

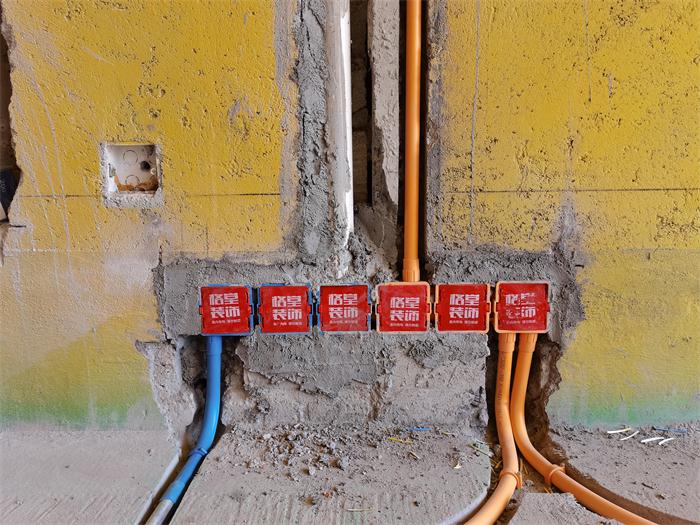

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2022-4-6 15:46:10

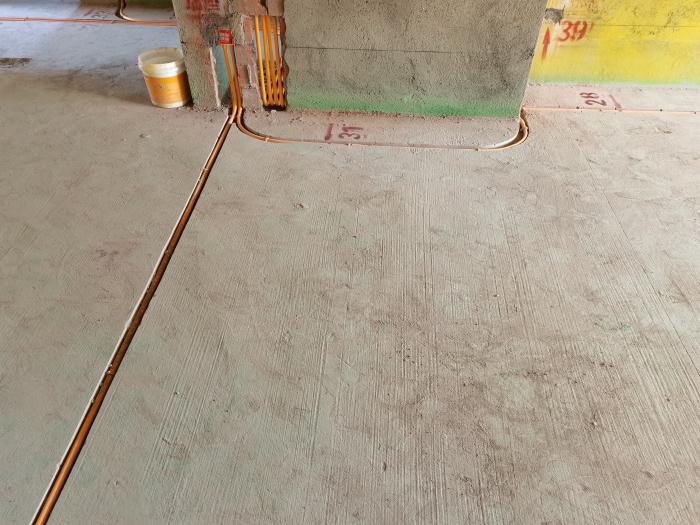

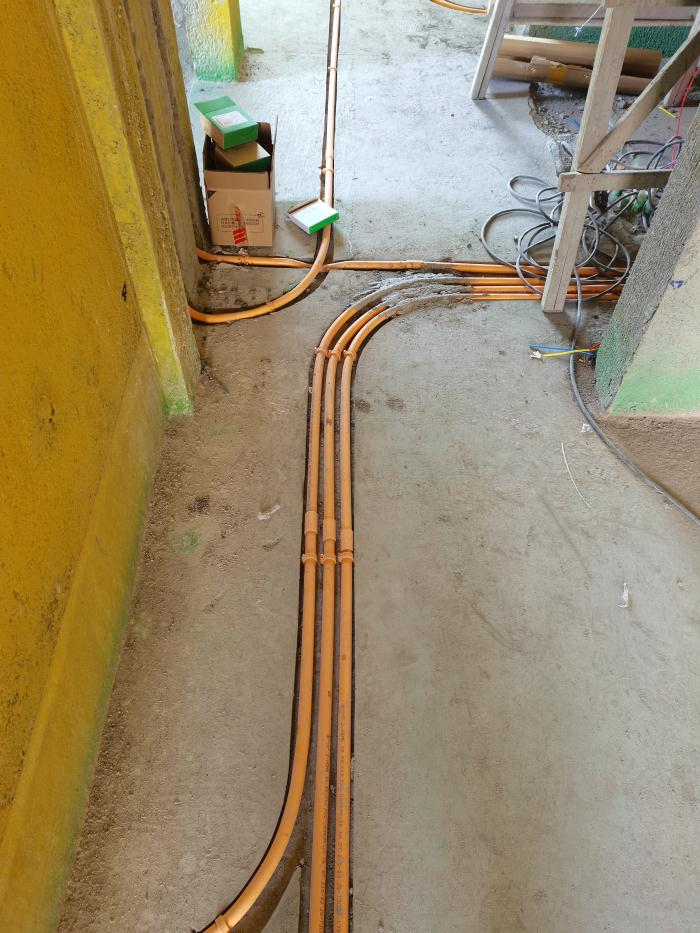

地面线管并排2根以上管卡平钉，间隙均匀

发表于 2022-4-6 15:47:20

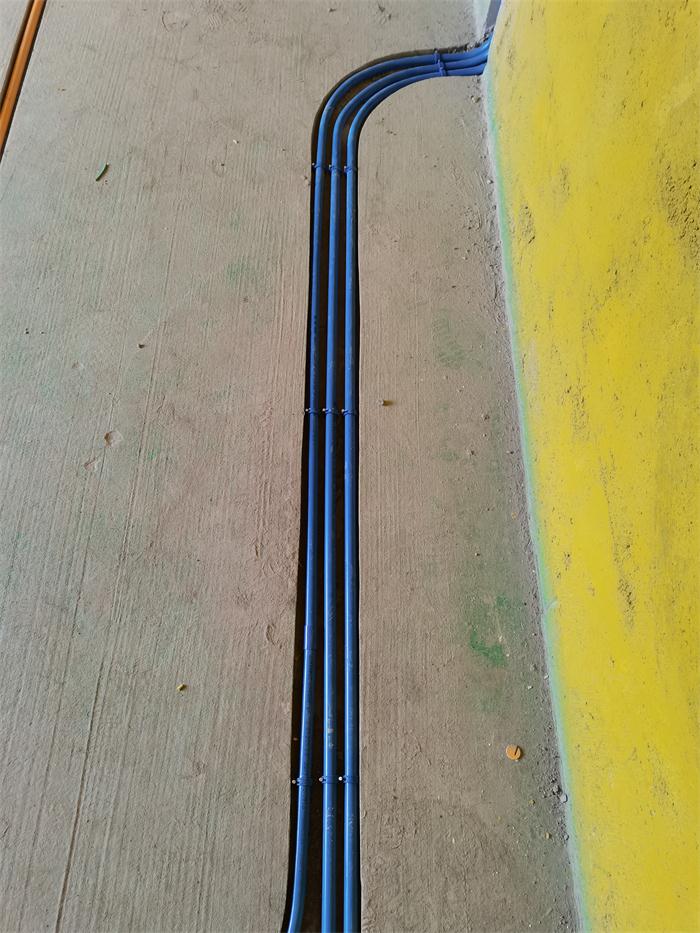

蓝色线管表示弱电，橙色线管表示强电，强弱电不能在同一根线管内。

发表于 2022-4-6 15:48:14

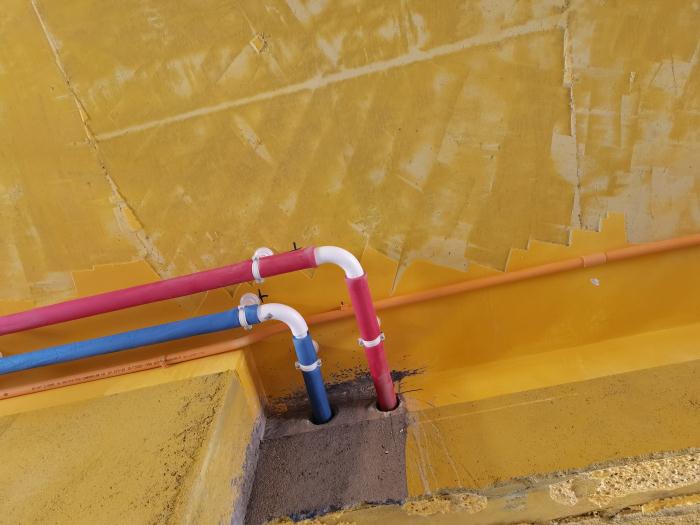

水管转角处采用大弧弯接头，水流更通畅

发表于 2022-4-6 15:48:51

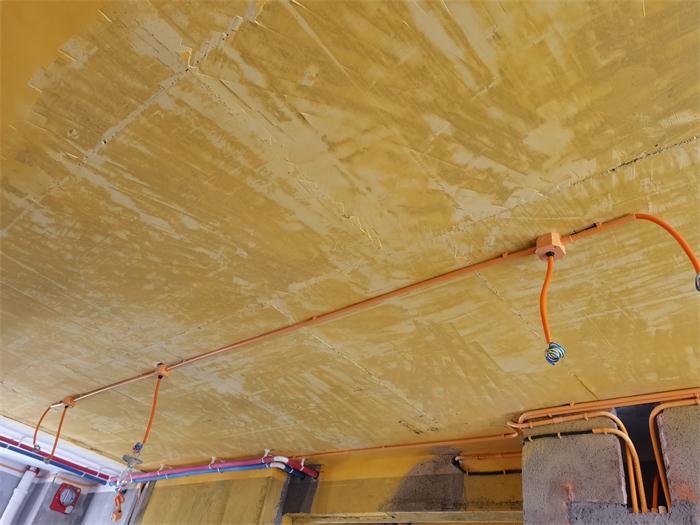

筒灯电线用波纹管保护

发表于 2022-4-6 15:49:33

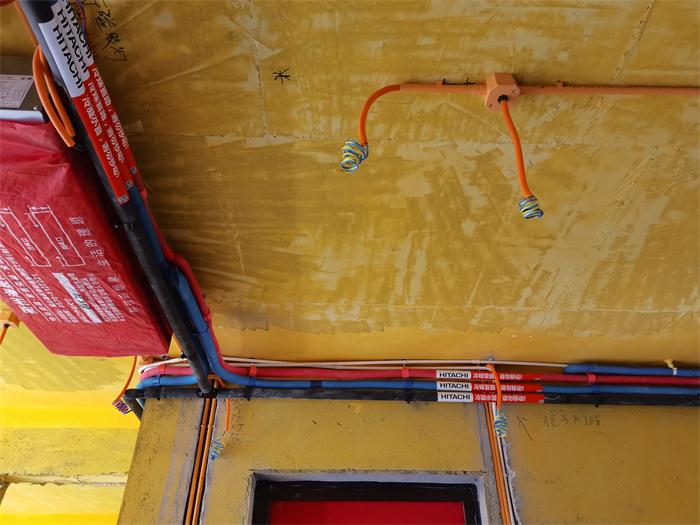

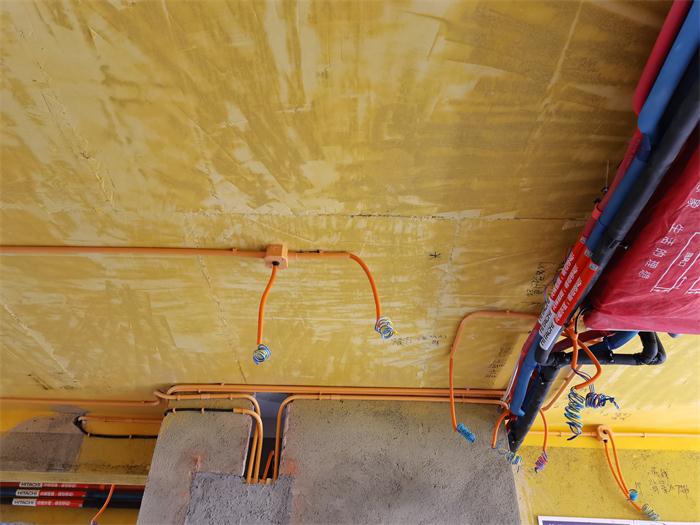

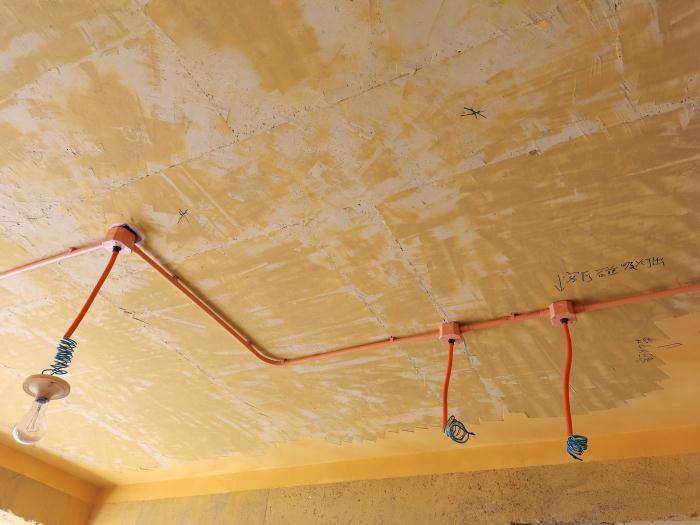

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

发表于 2022-4-6 15:50:37

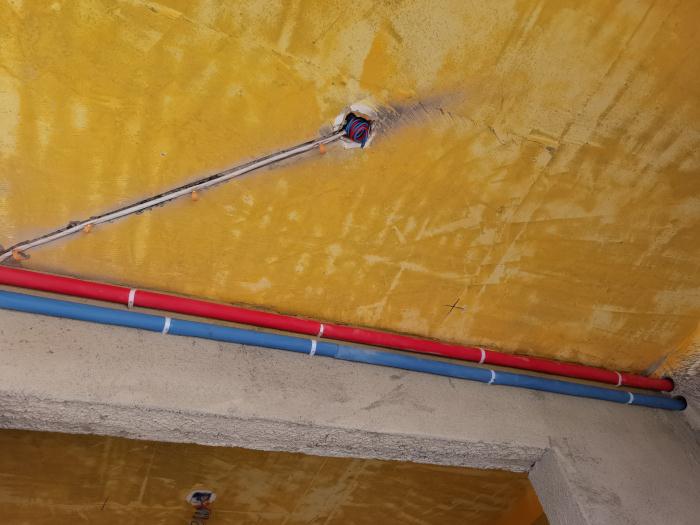

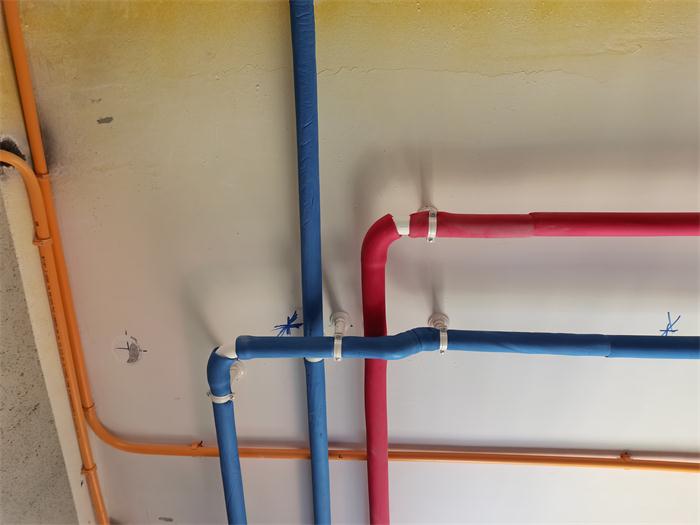

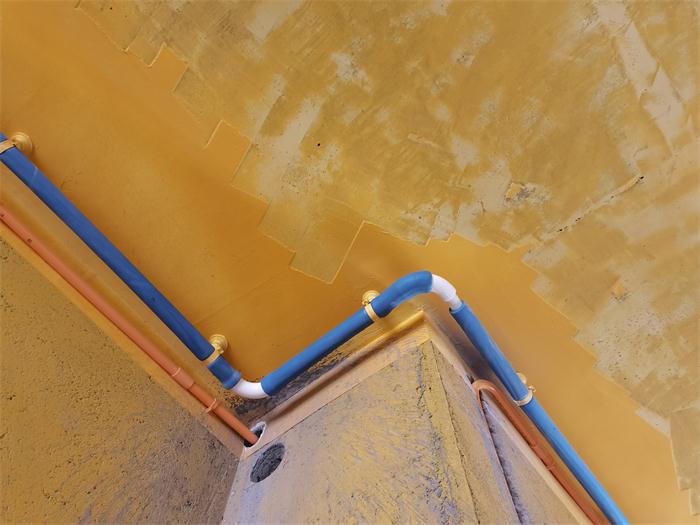

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2022-4-8 16:20:17

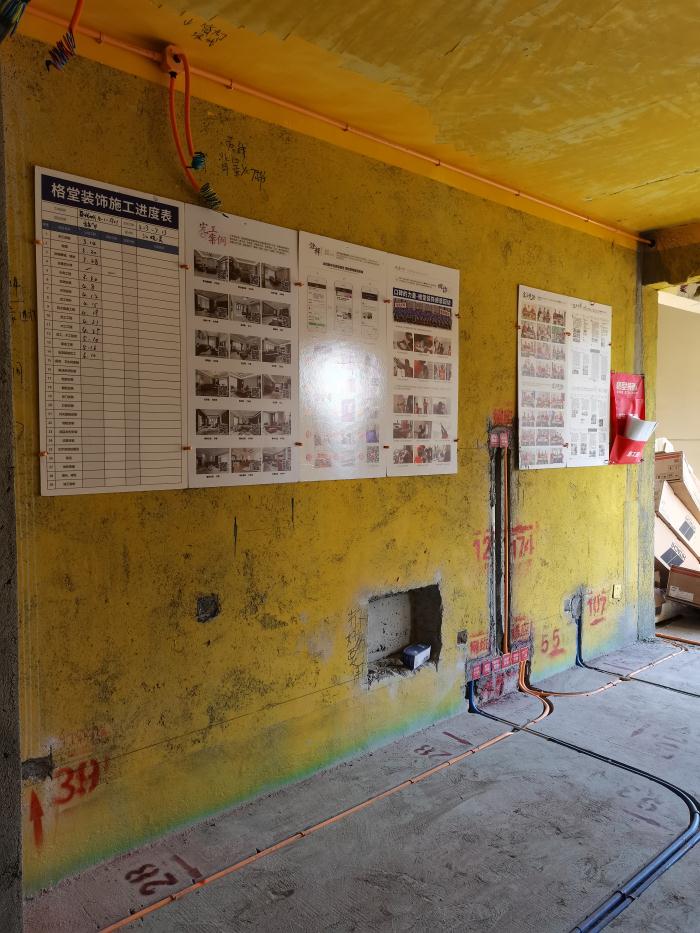

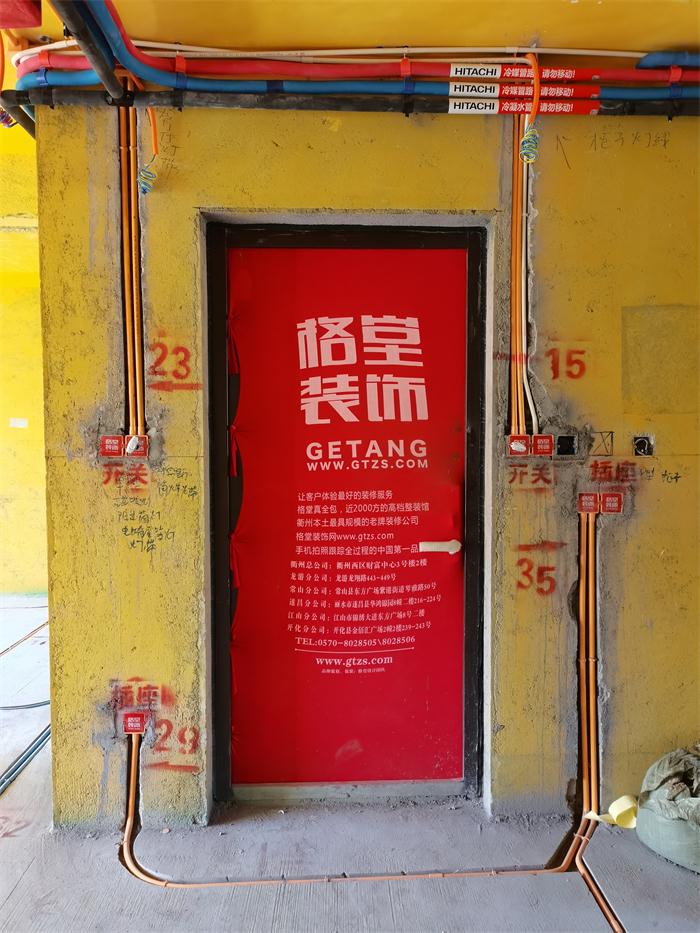

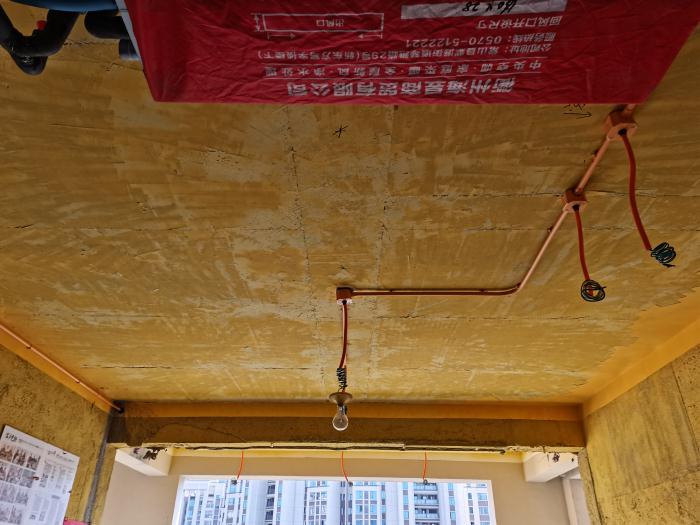

进户门玄关处，水电线路分布

发表于 2022-4-8 16:20:41

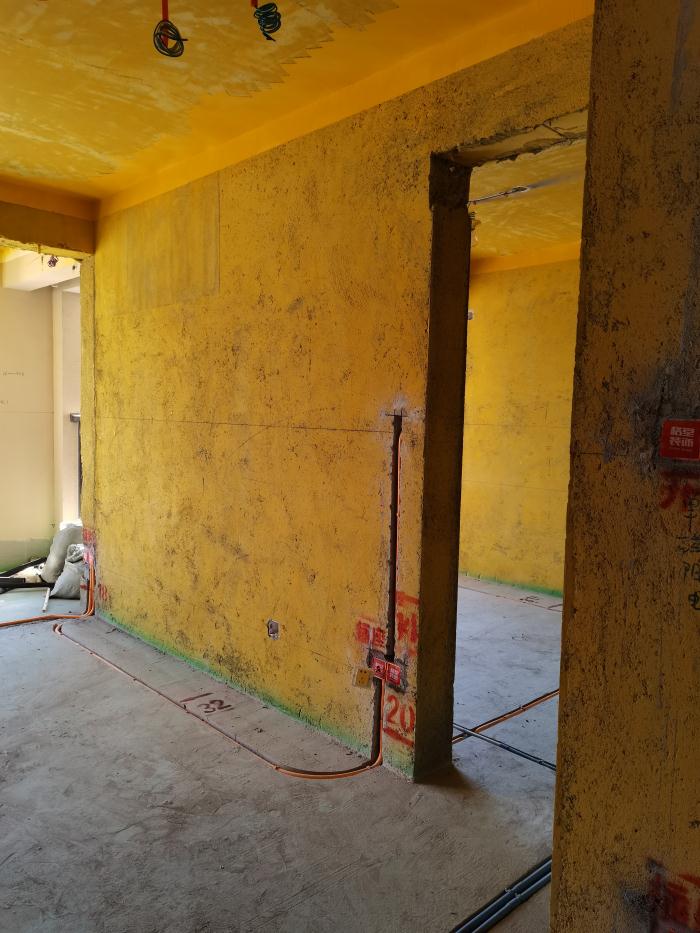

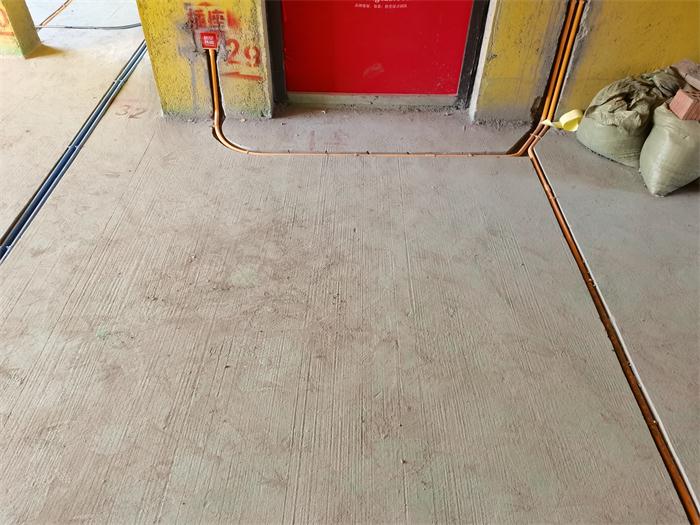

进户门玄关处，对角

发表于 2022-4-8 16:23:15

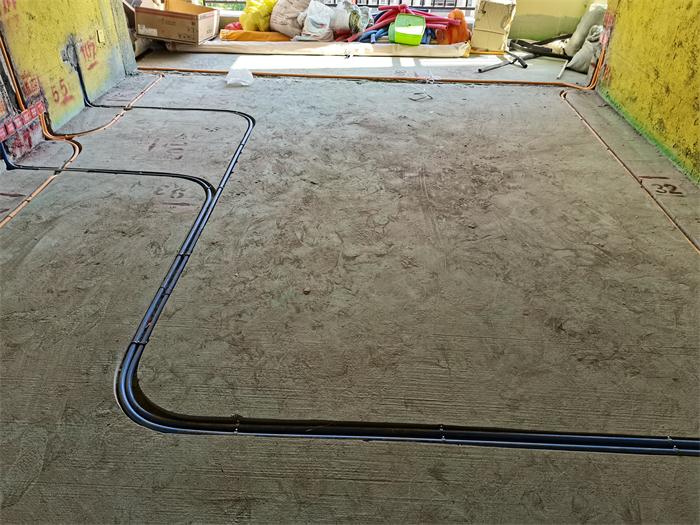

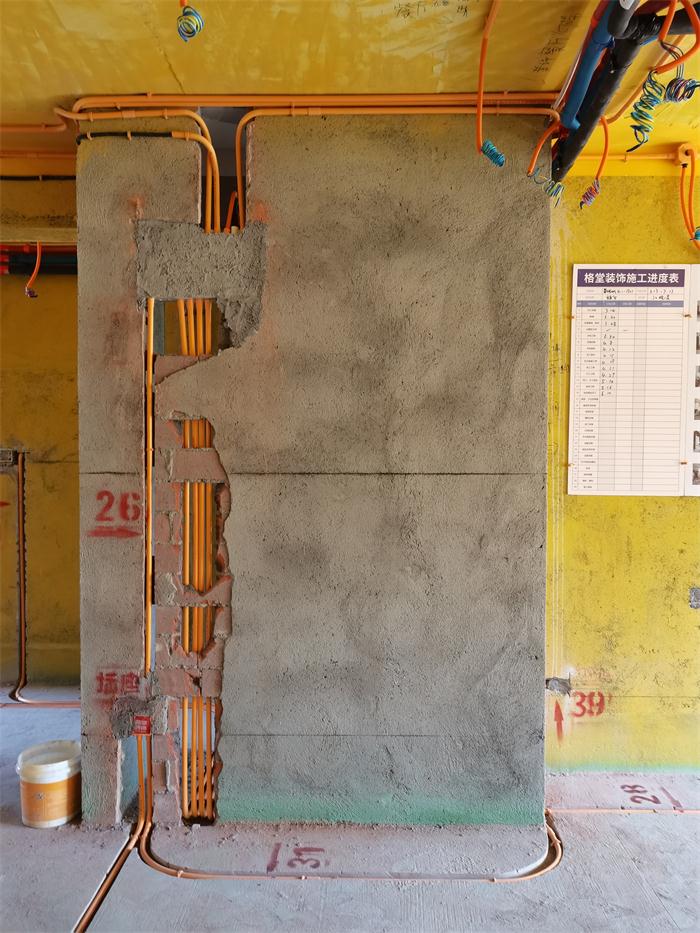

客厅，水电线路分布
