常山西城花园16-1-13#118㎡现代——安家

发表于 2022-4-12 15:37:09

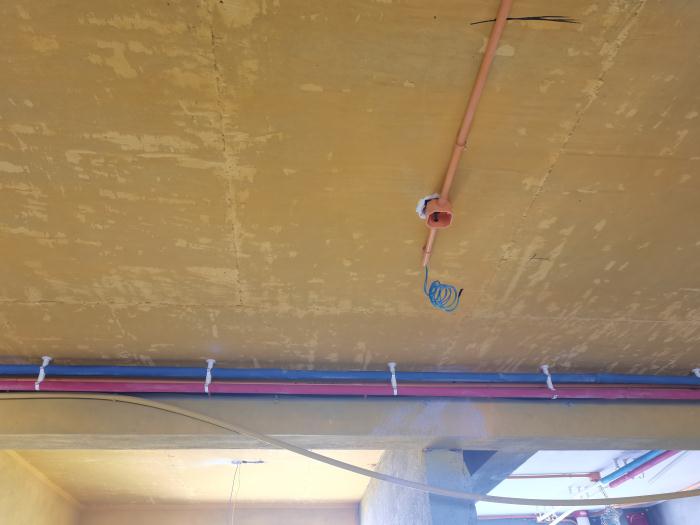

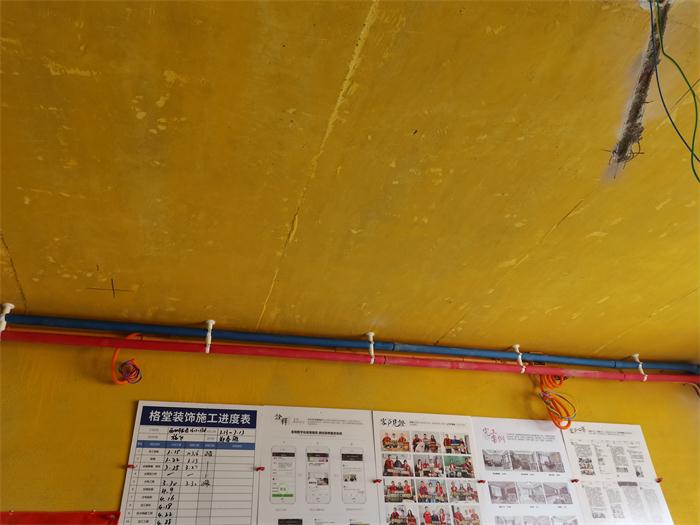

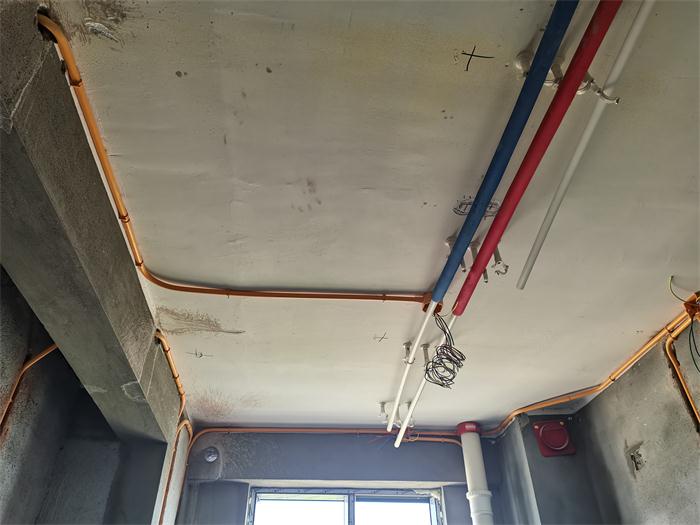

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2022-4-12 15:38:28

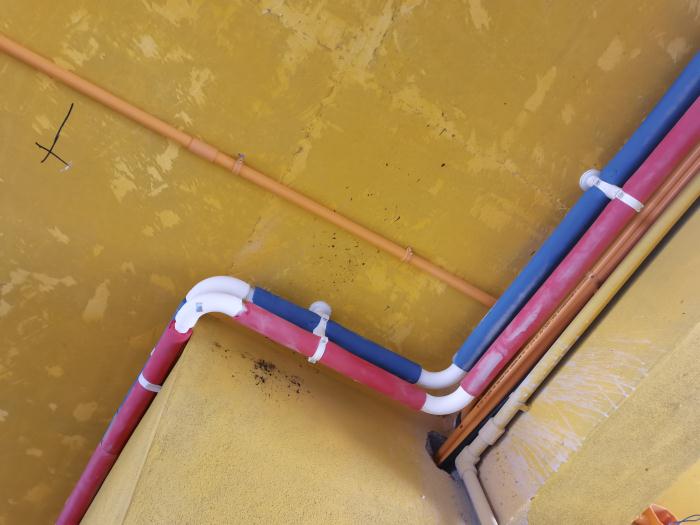

水管转角处用大弧弯接头，水流更通畅

发表于 2022-4-12 15:38:54

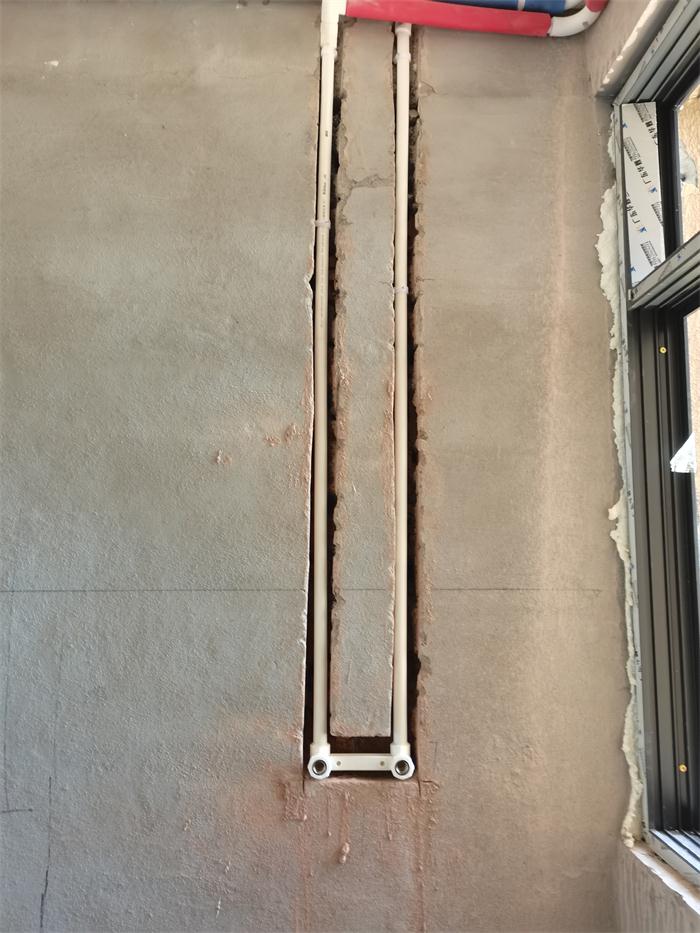

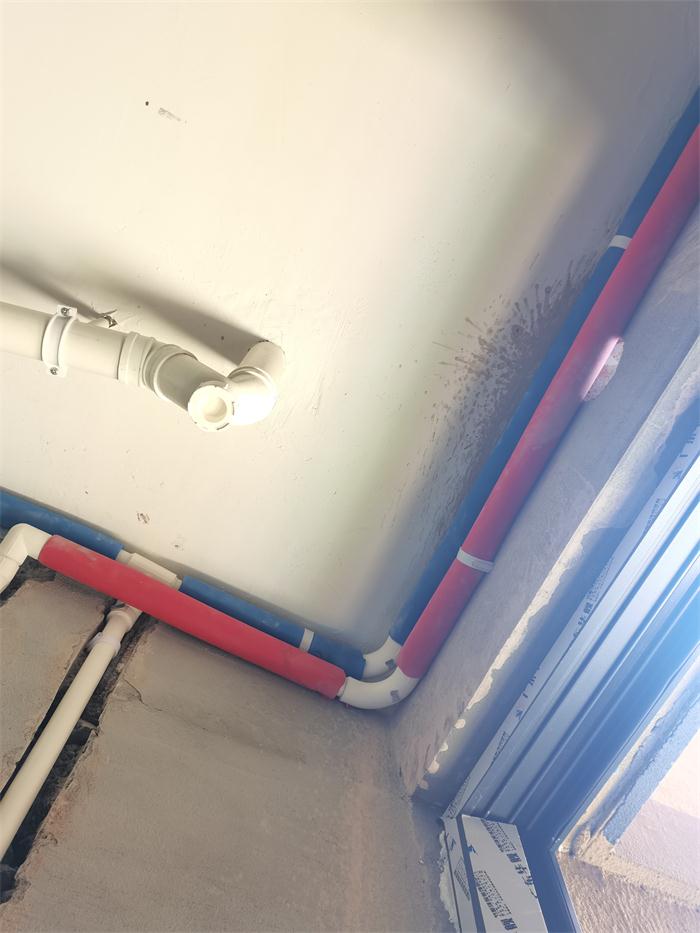

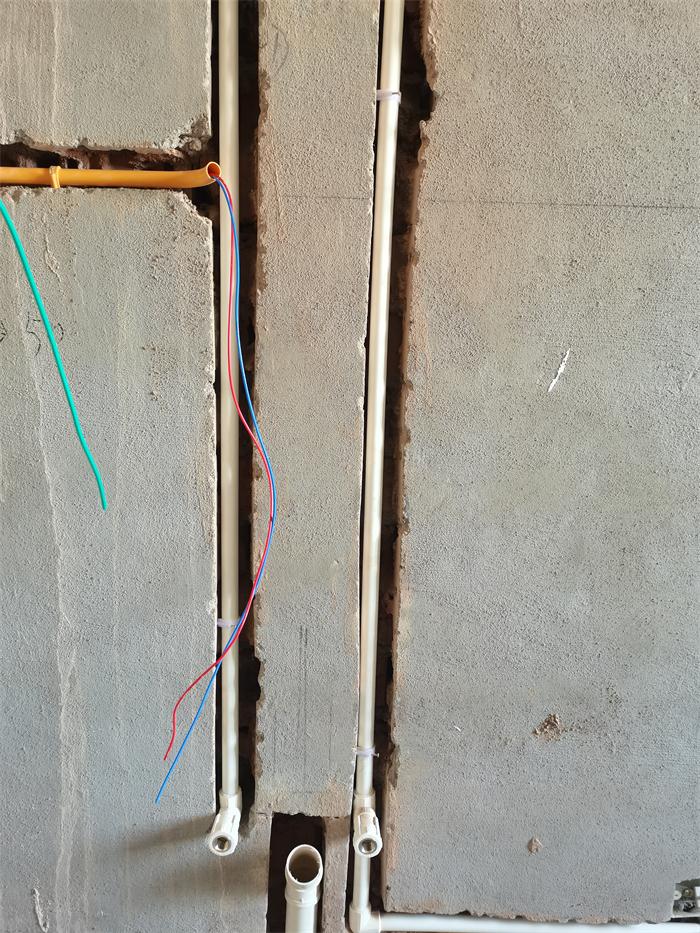

厨房、卫生间水管走顶，卫生间走墙水管采用下垂式安装

发表于 2022-4-12 15:42:49

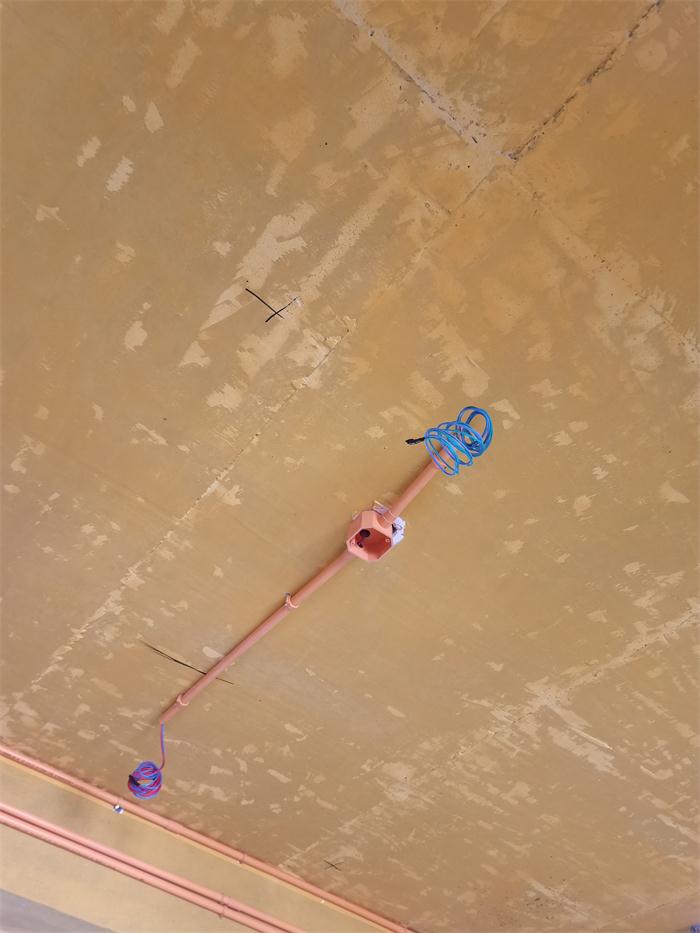

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2022-4-12 15:43:08

线管内电线也有规定的哦，同一根线管内穿线不得超过7根

发表于 2022-4-12 15:46:03

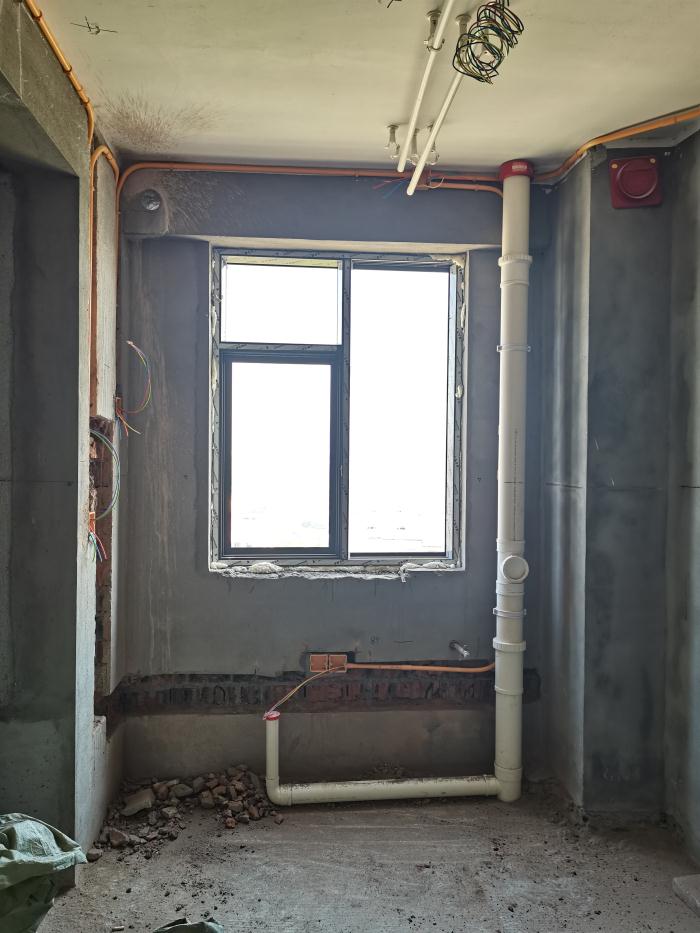

厨房，水电工艺施工，暗盒预埋基本完成，线管布置施工，等穿线，顶部水管同步施工

发表于 2022-4-12 15:50:40

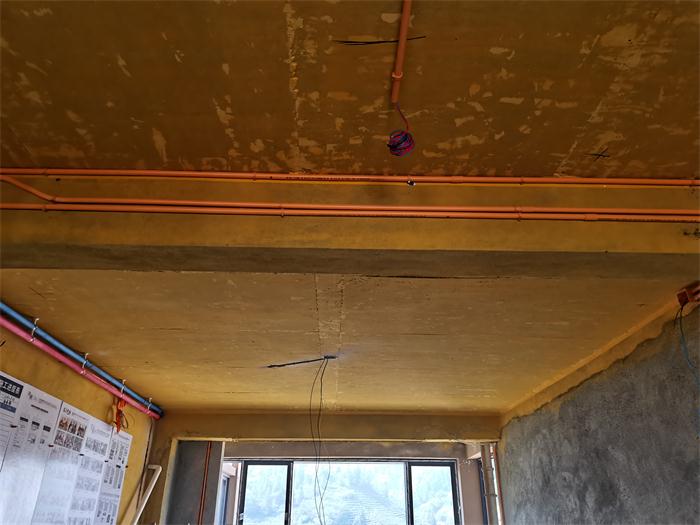

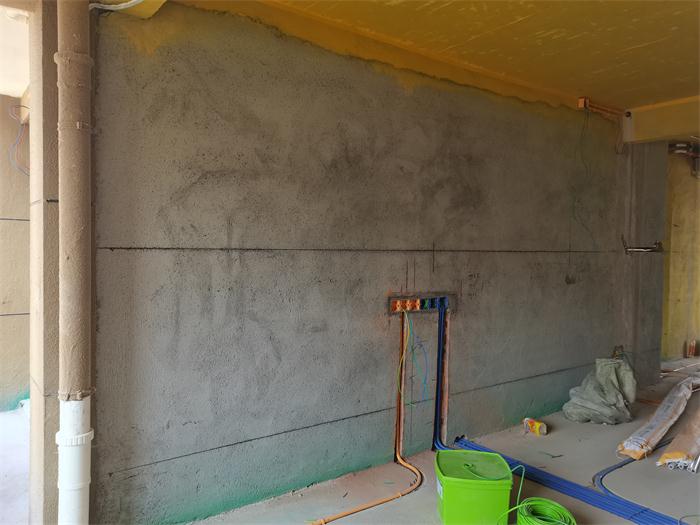

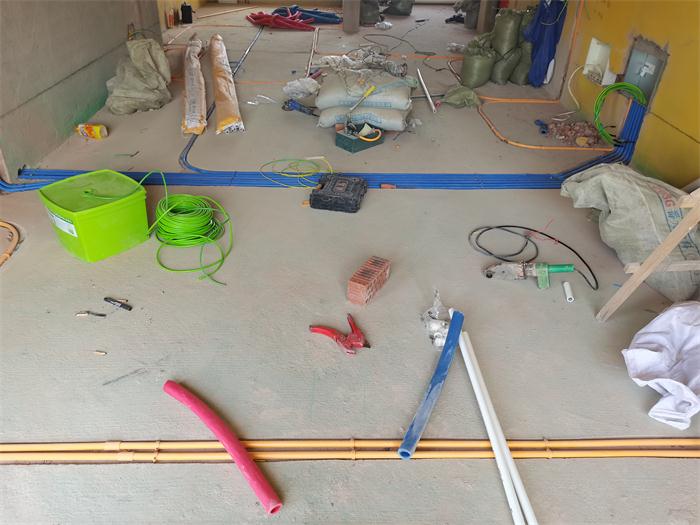

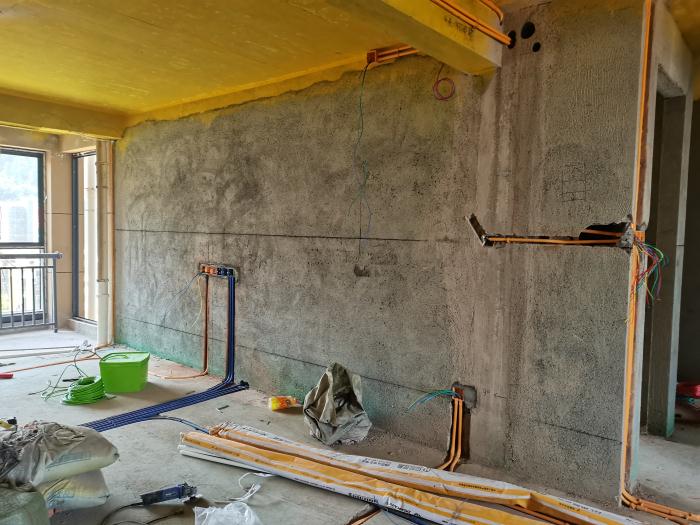

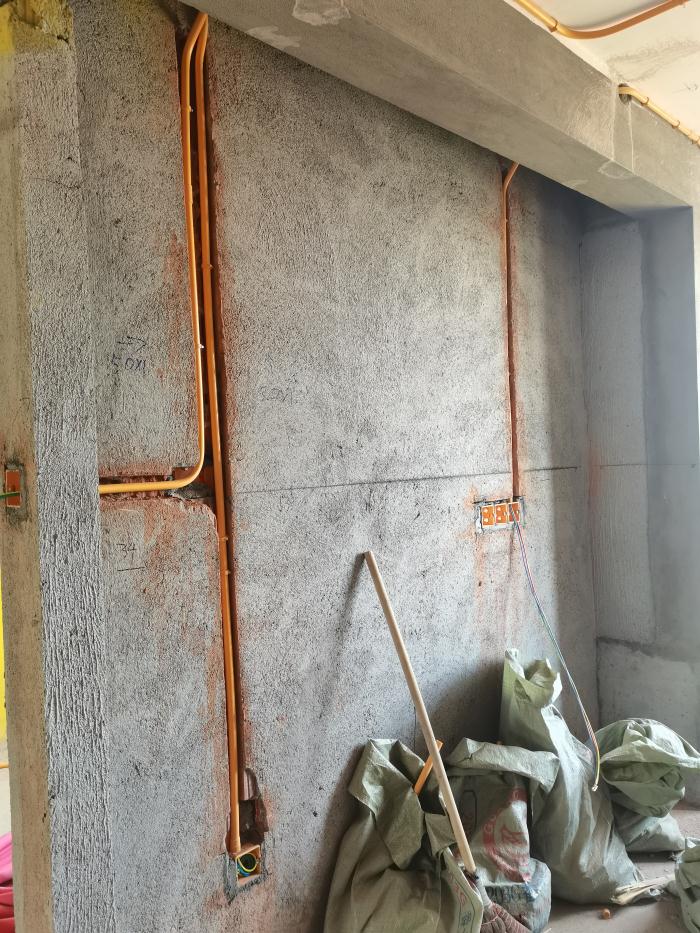

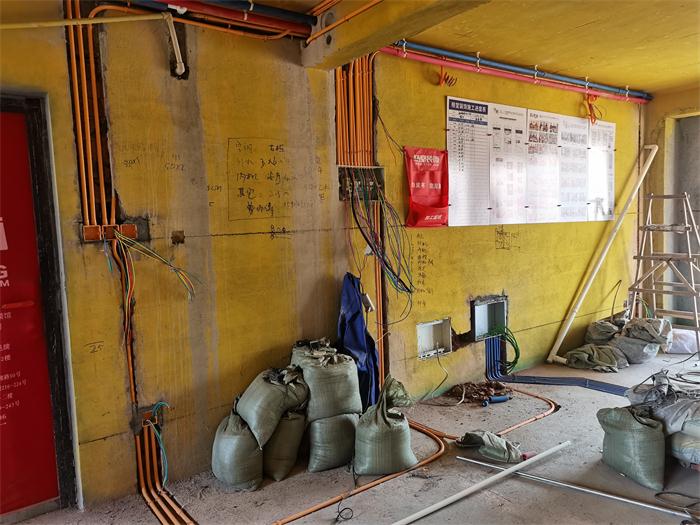

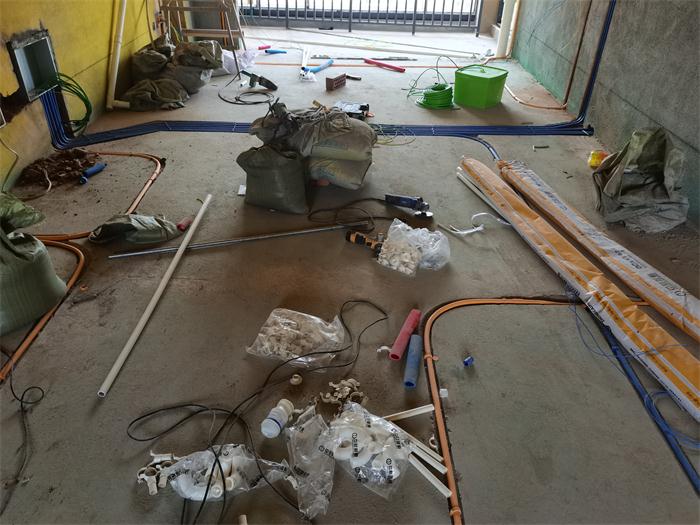

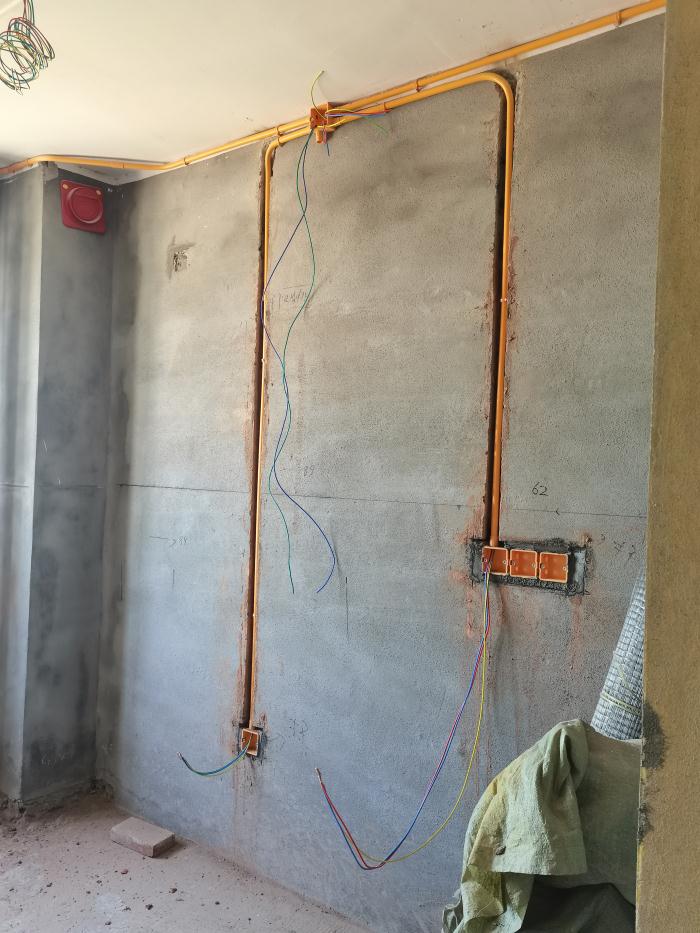

客餐厅，水电工艺施工，暗盒预埋基本完成，线管布置施工也基本完成。橙色线管表示强电，蓝色线管表示弱点，强弱电不能在同一根线管内

发表于 2022-4-12 15:55:01

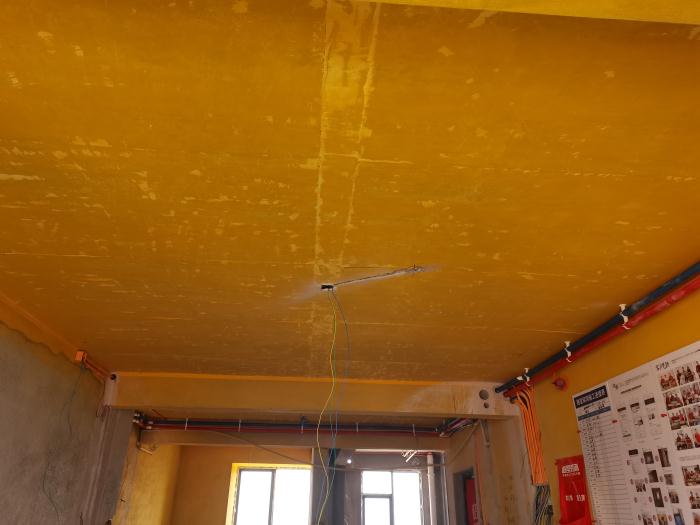

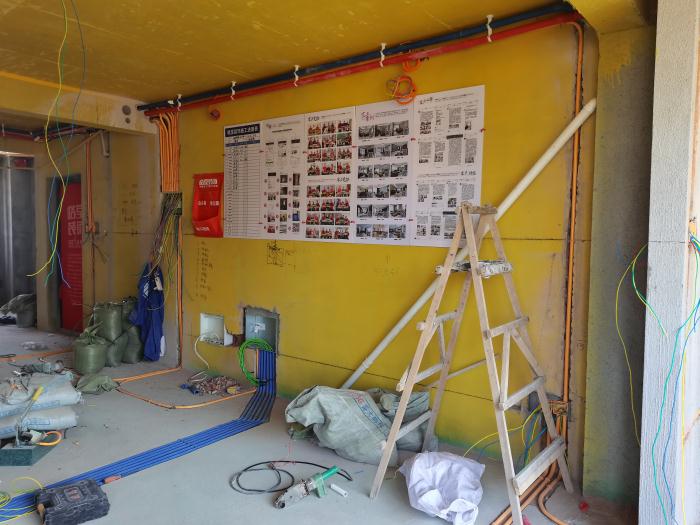

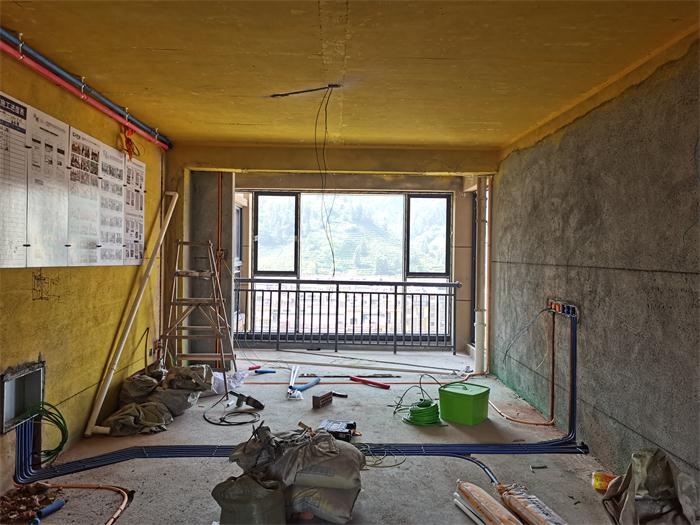

客餐厅，对角。顶部水管已用保温棉保护好

发表于 2022-4-12 15:57:21

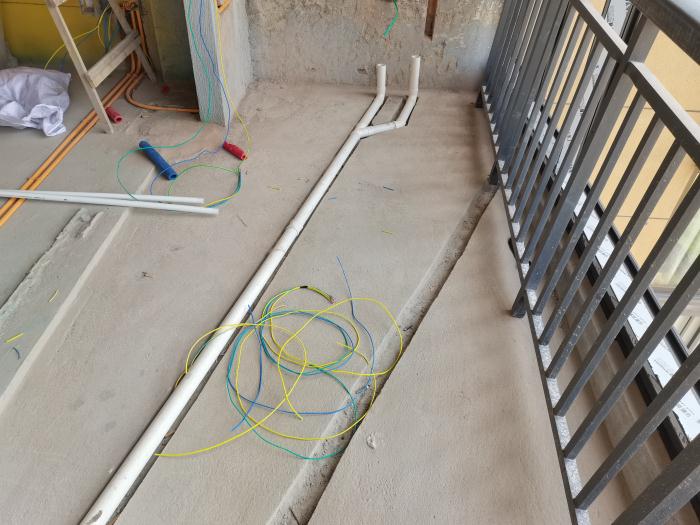

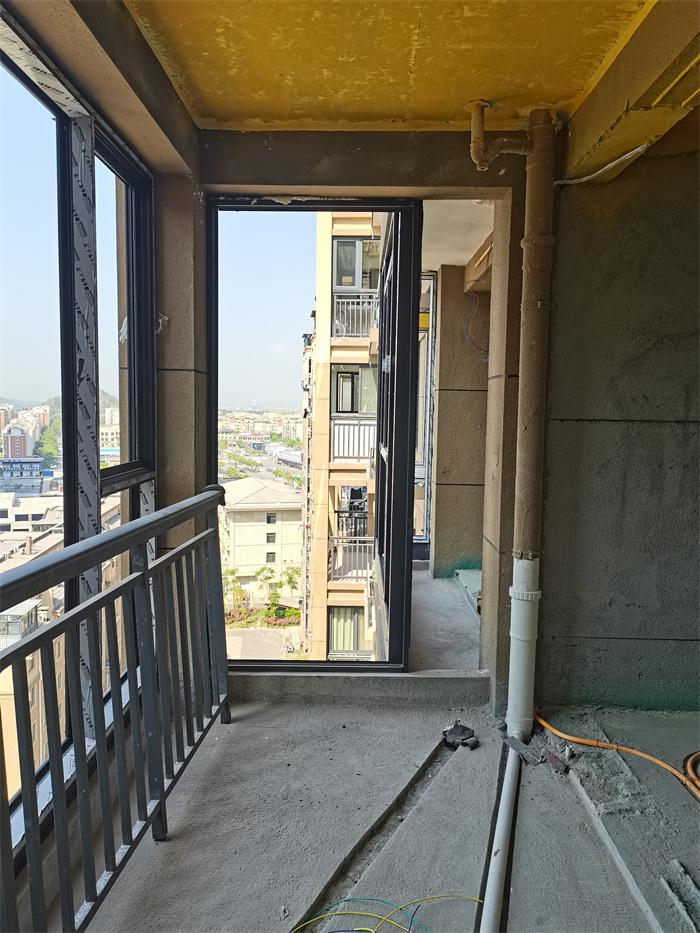

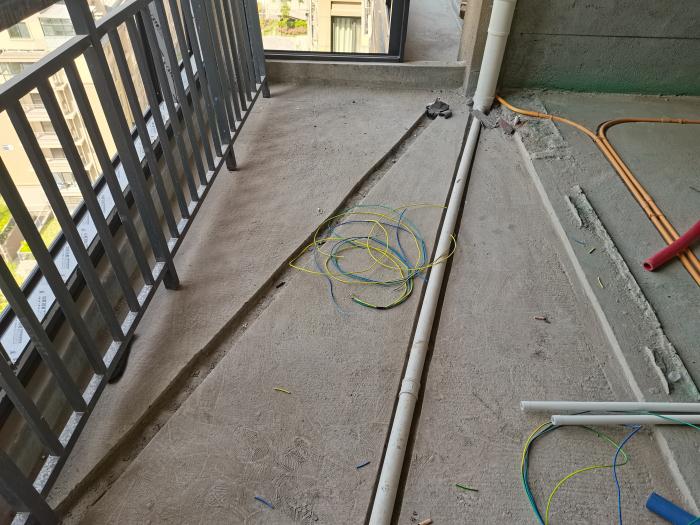

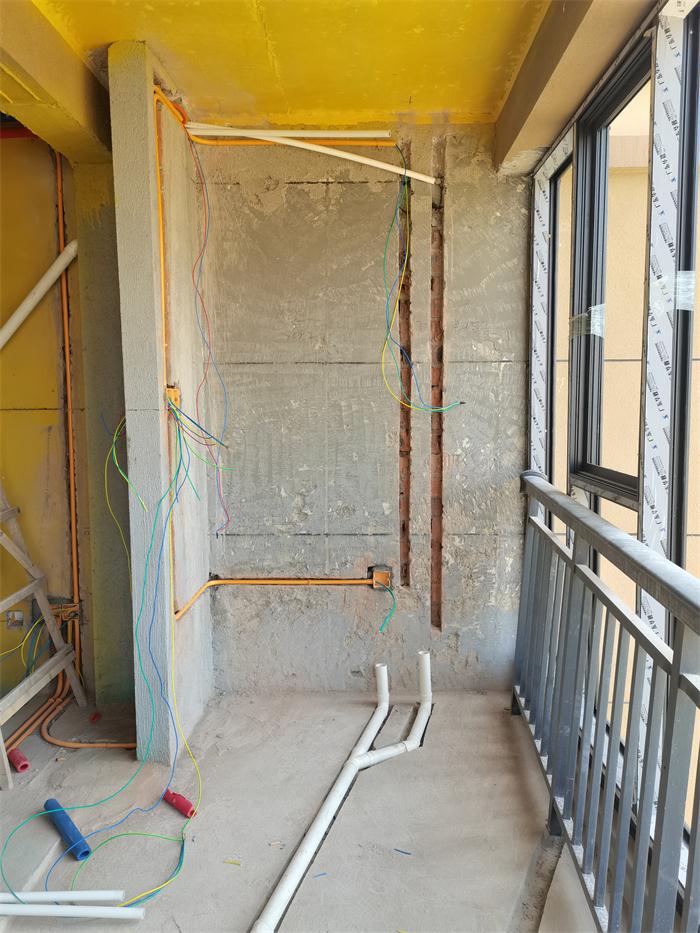

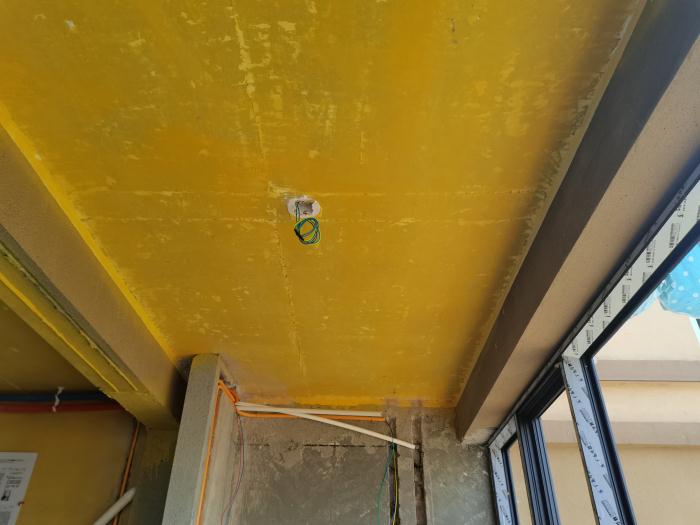

阳台，水电工艺施工，暗盒预埋，线管布置已完成

发表于 2022-4-12 15:58:01

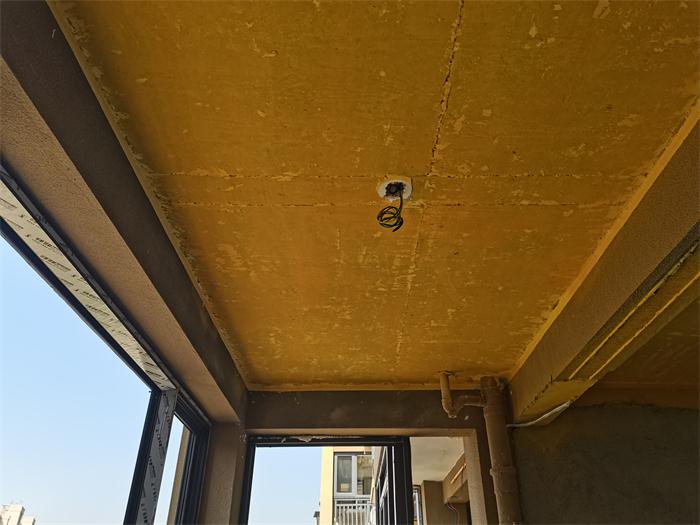

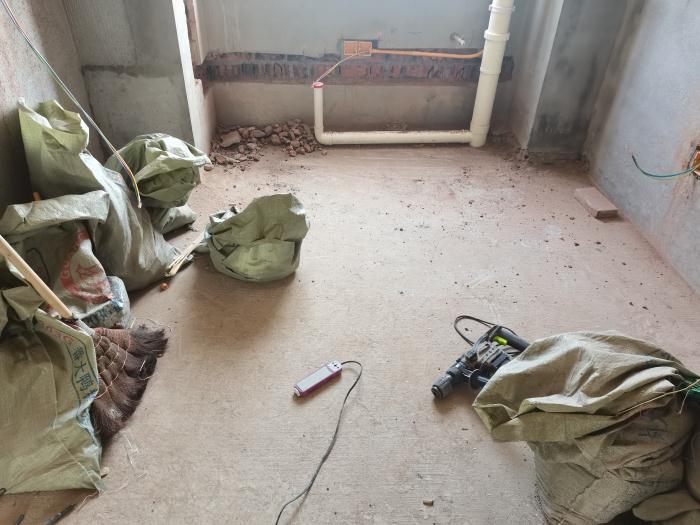

阳台，对角。
