碧桂园3#126m2现代---伴着月亮

发表于 2022-5-8 16:42:24

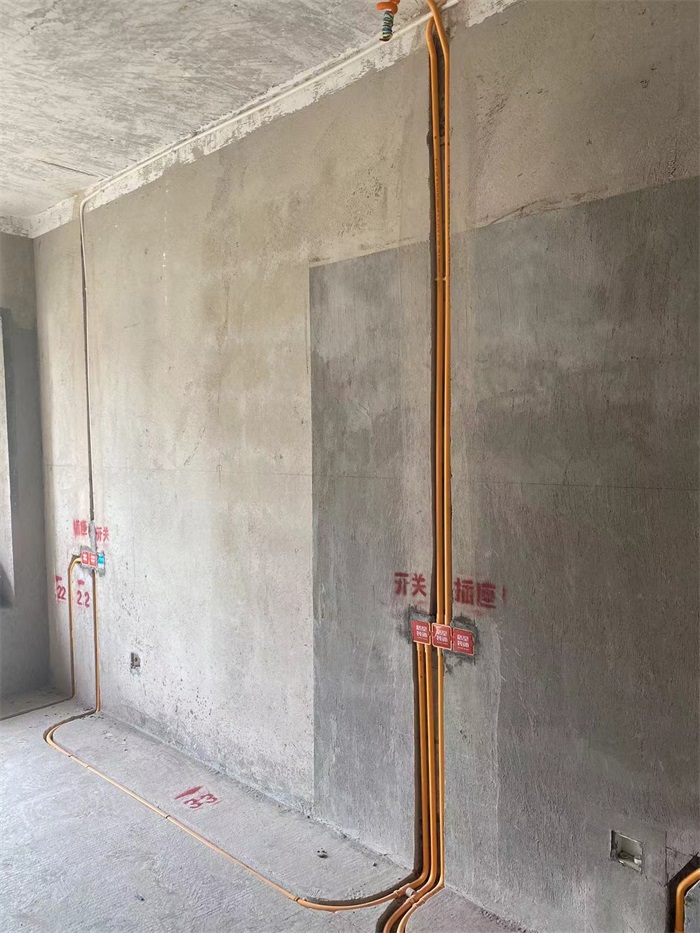

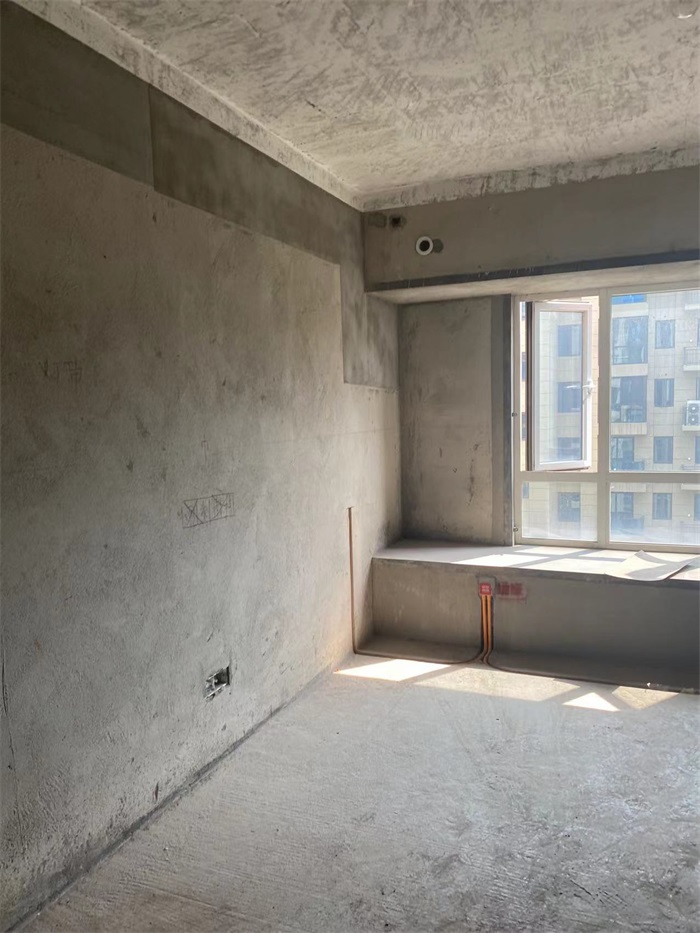

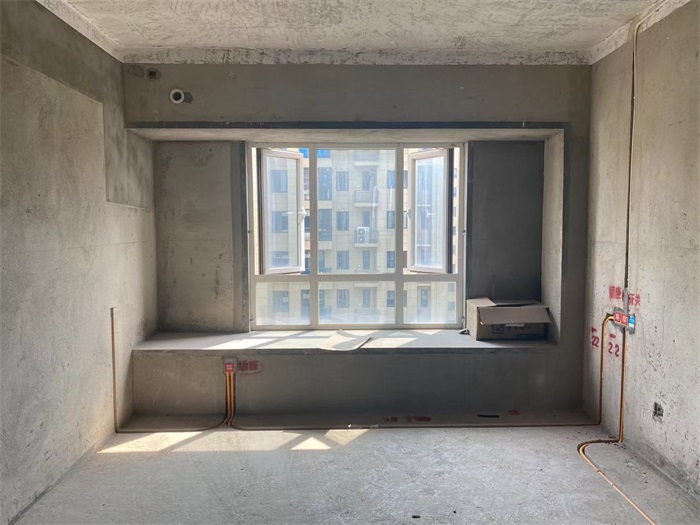

书房水电布局

发表于 2022-5-8 16:43:40

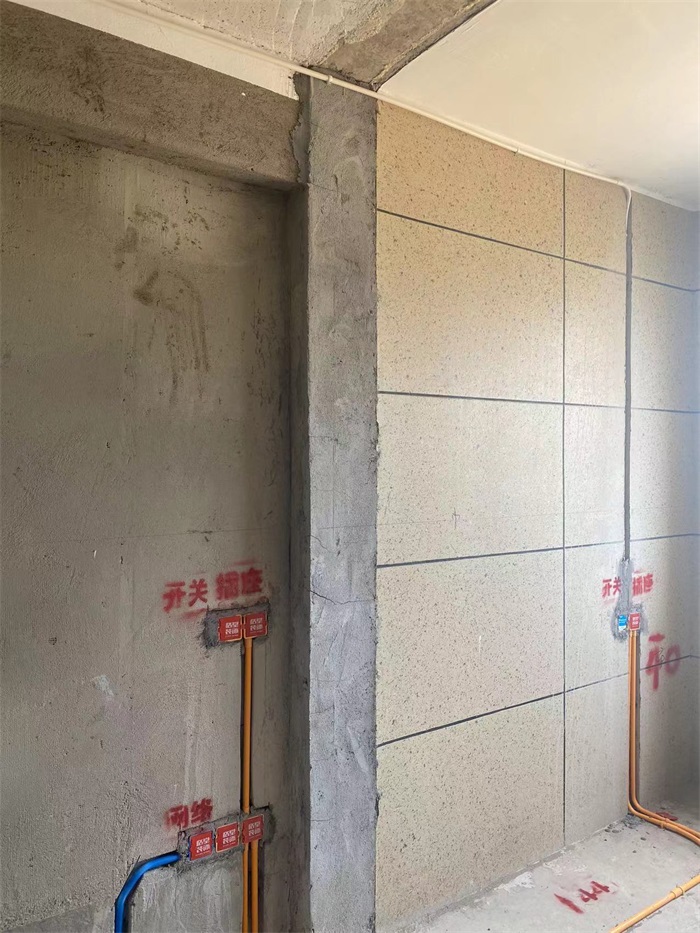

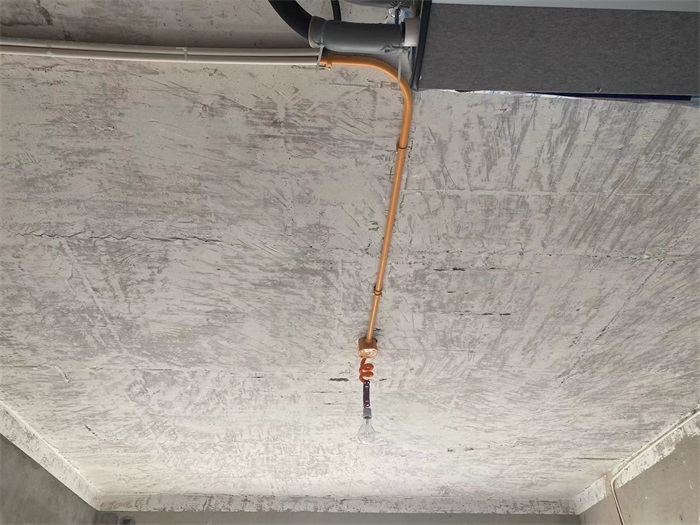

主卧的水电布局

发表于 2022-5-8 16:44:57

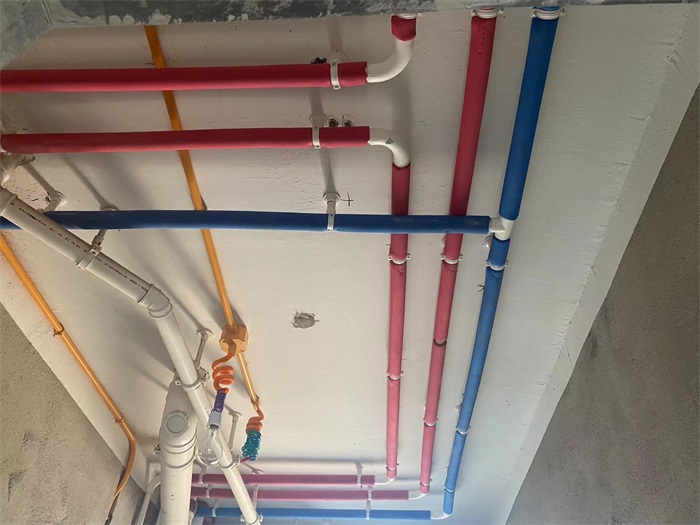

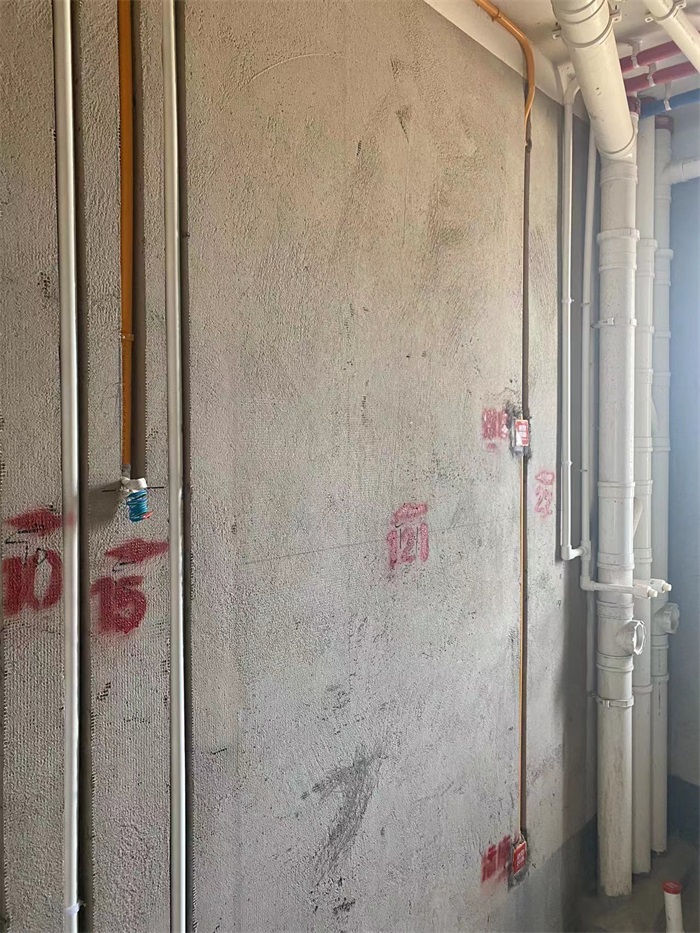

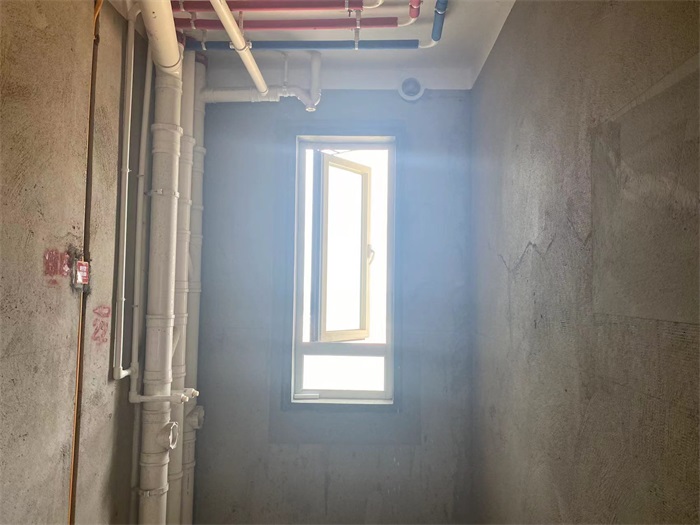

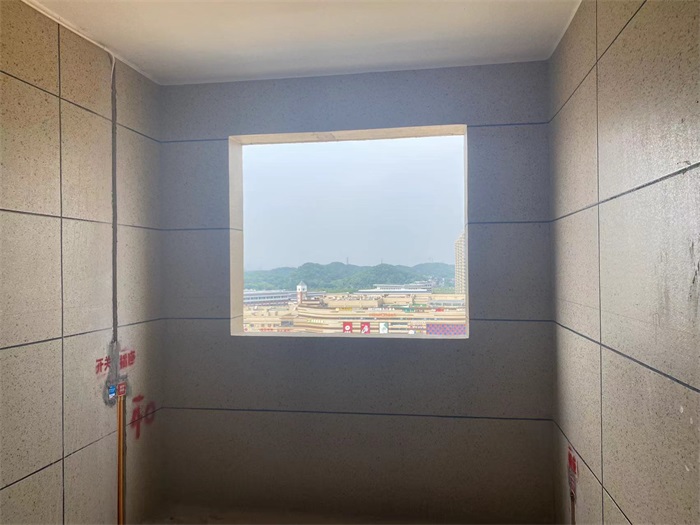

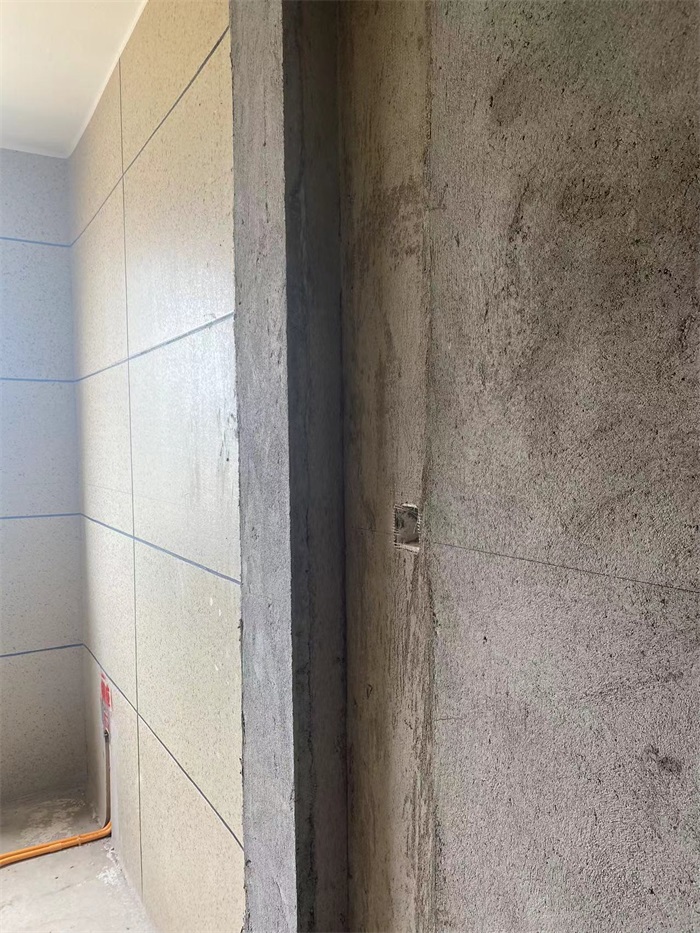

内卫的水电布局

发表于 2022-5-8 17:00:47

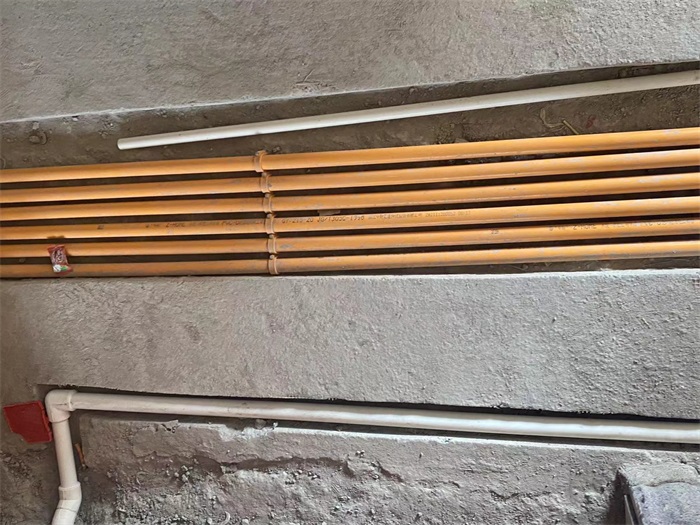

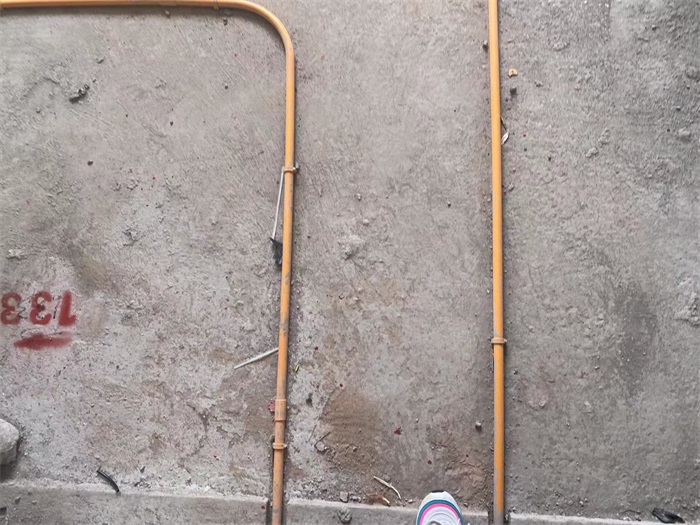

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2022-5-8 17:02:32

本帖最后由格堂小周于 2022-5-8 17:10 编辑

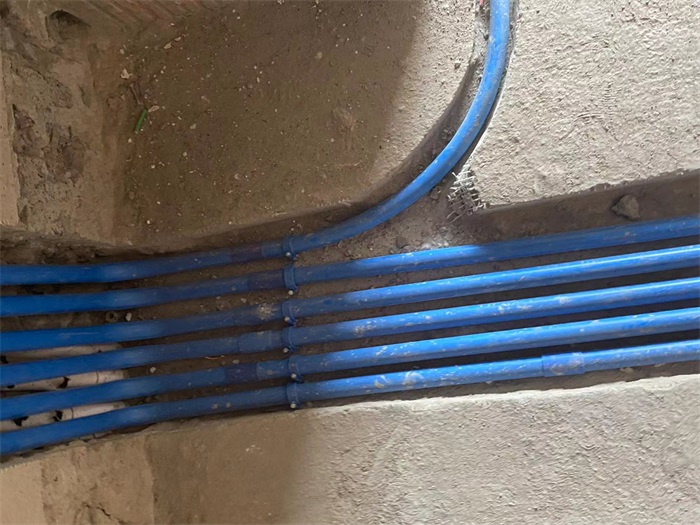

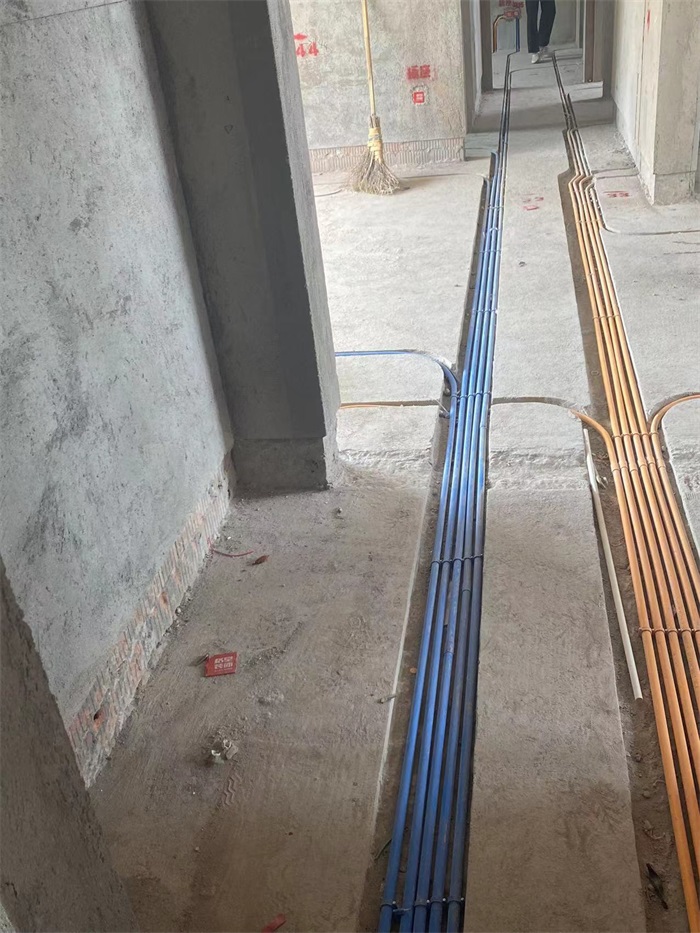

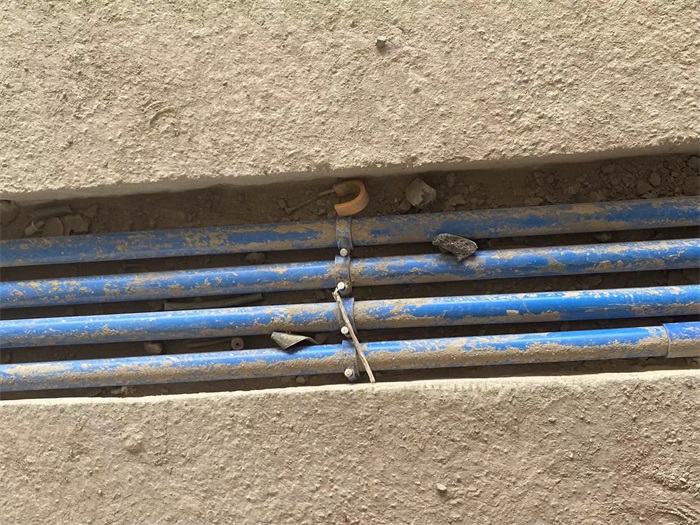

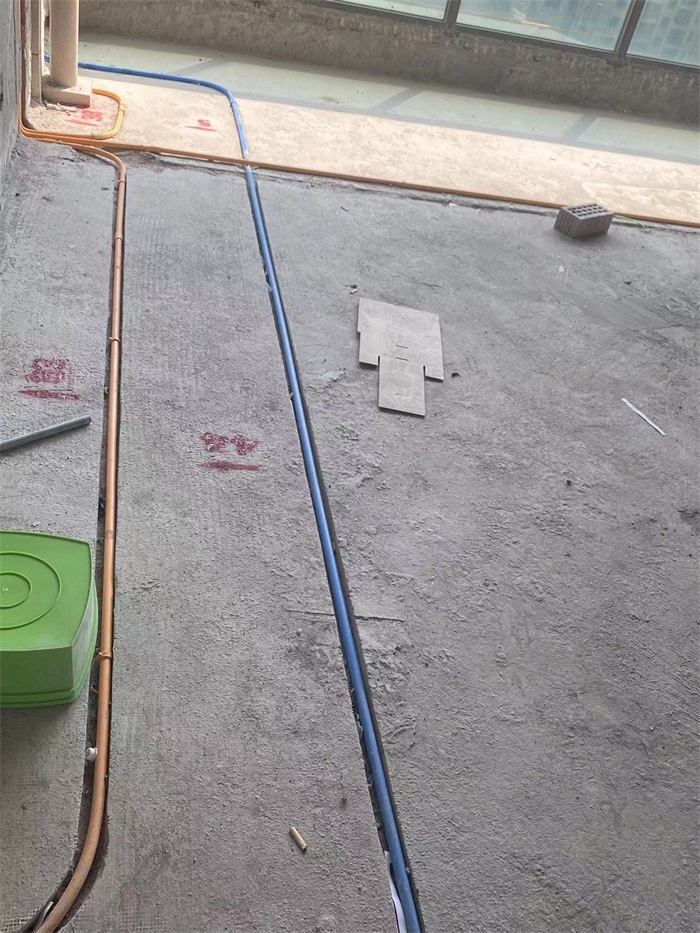

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2022-5-8 17:03:39

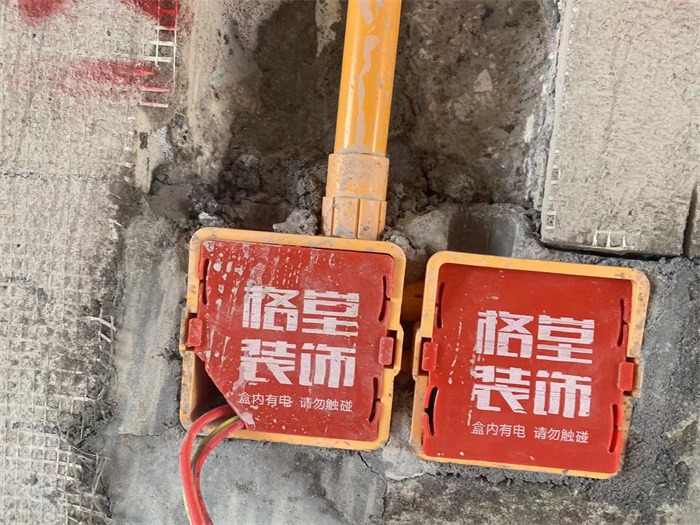

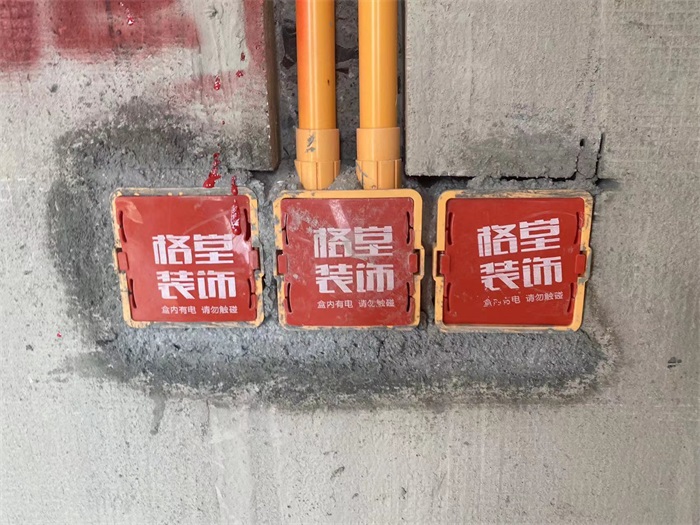

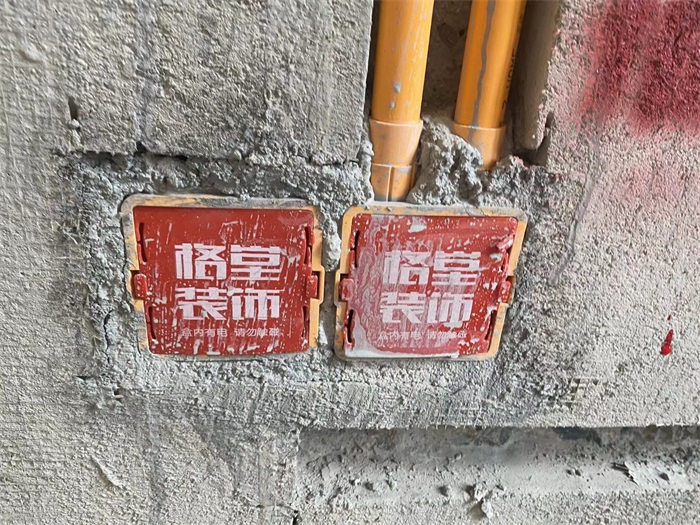

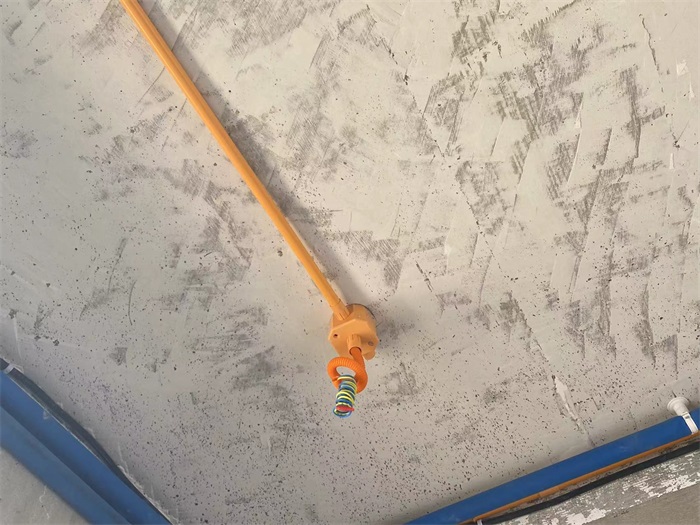

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-5-8 17:04:37

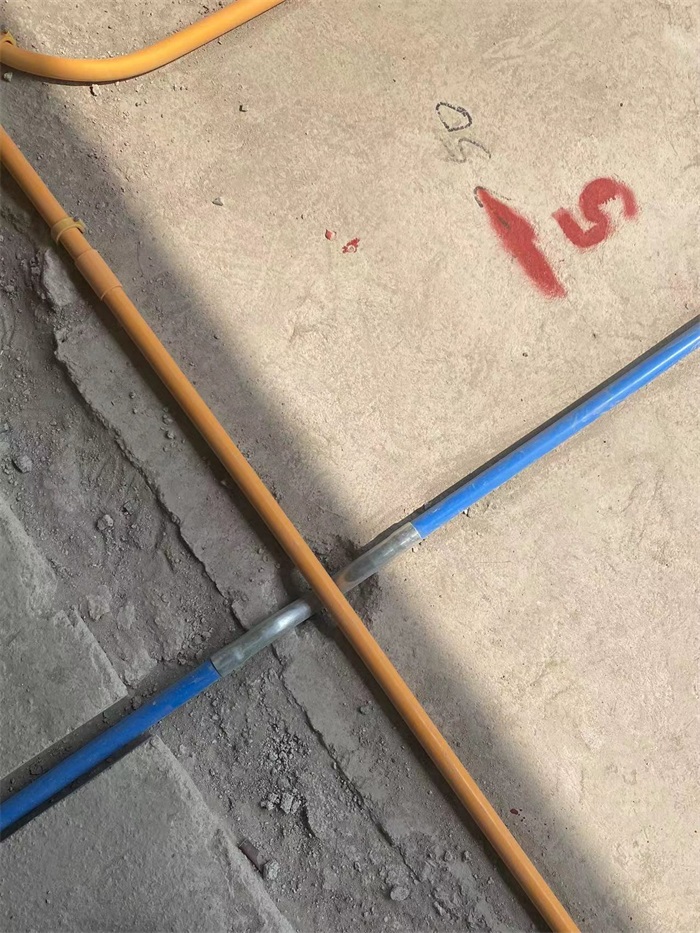

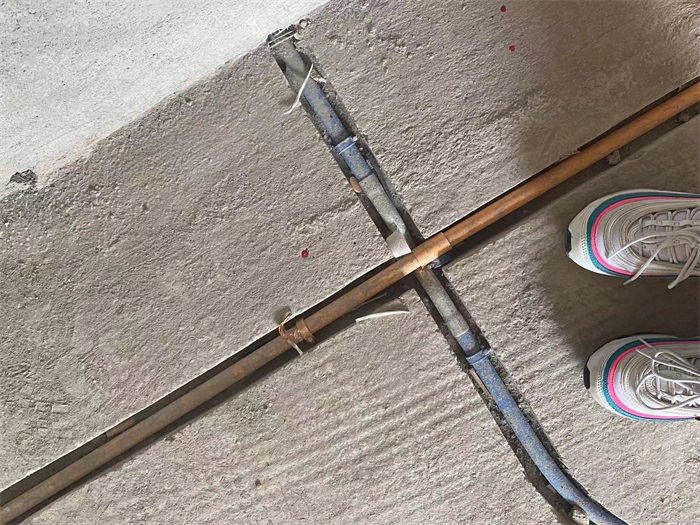

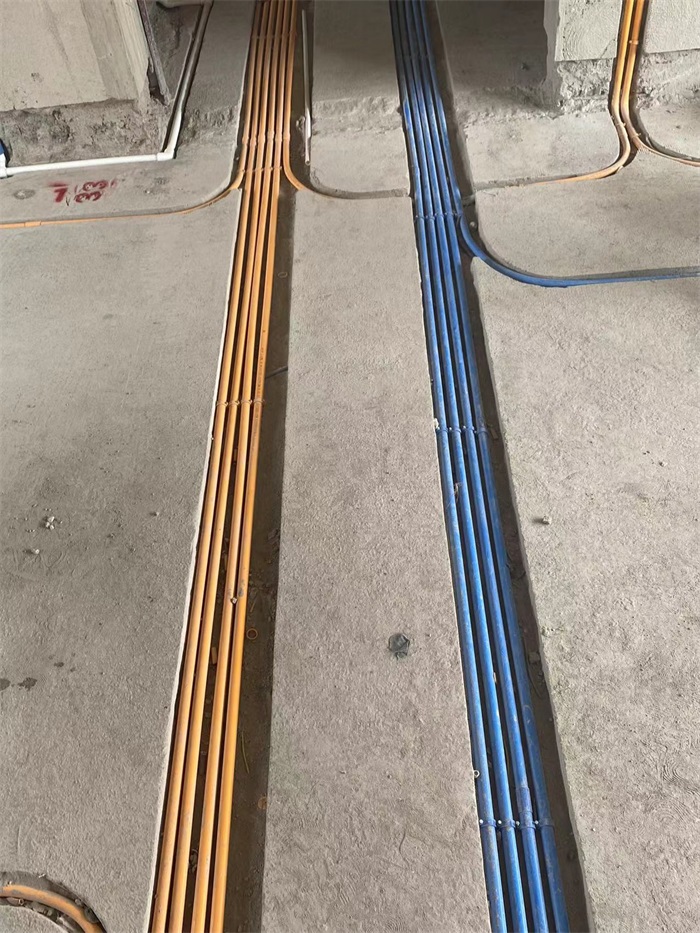

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-5-8 17:05:14

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-5-8 17:05:39

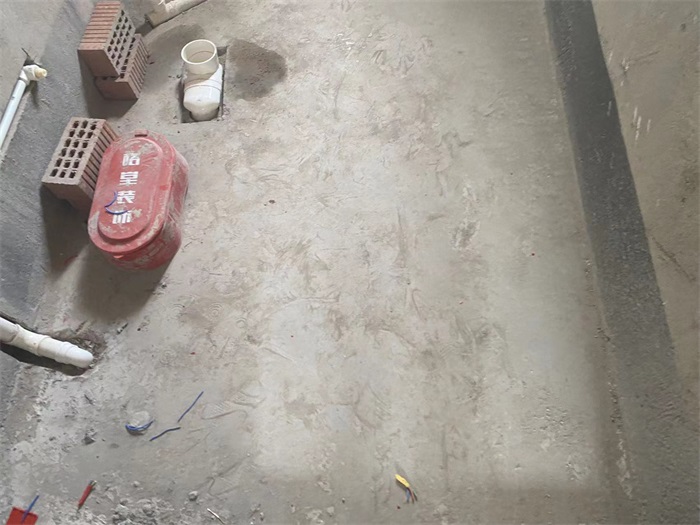

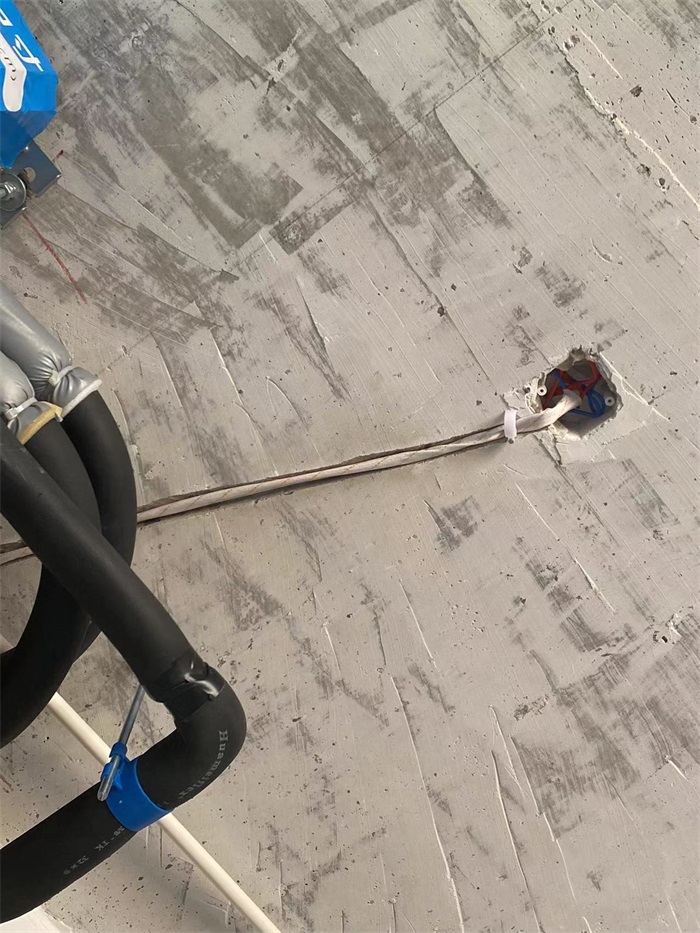

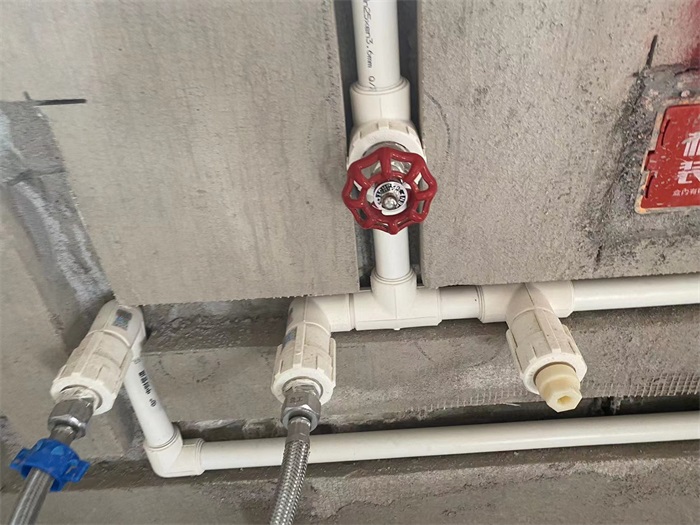

每户水管进水部位室内应加进水总阀。

发表于 2022-5-8 17:06:12

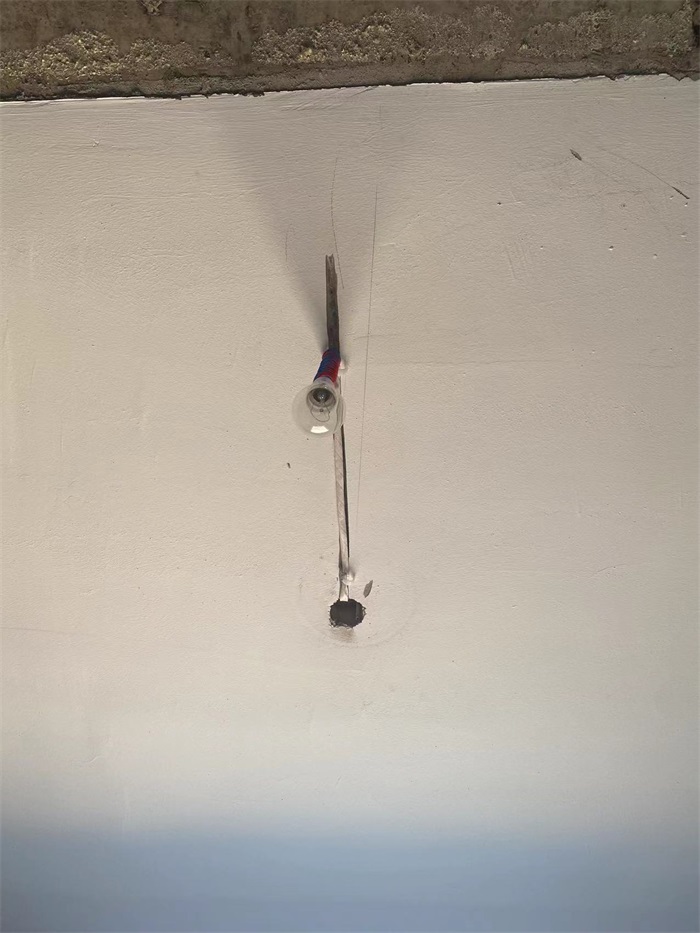

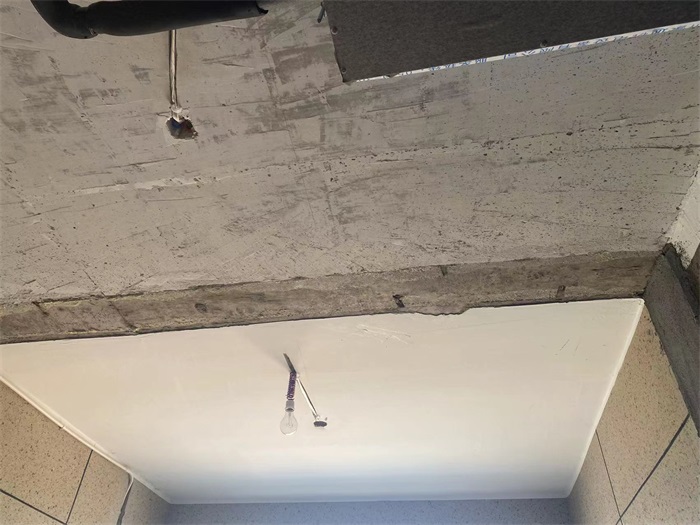

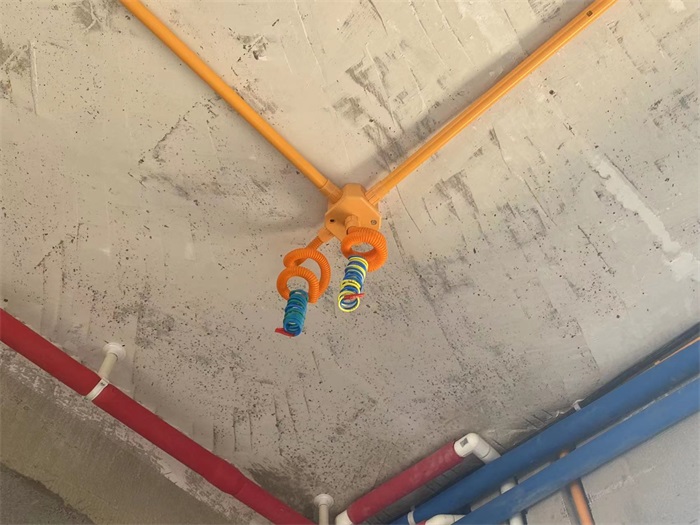

筒灯电线用波纹管保护
