维多利亚1-2-10#70㎡日系——惬意时光

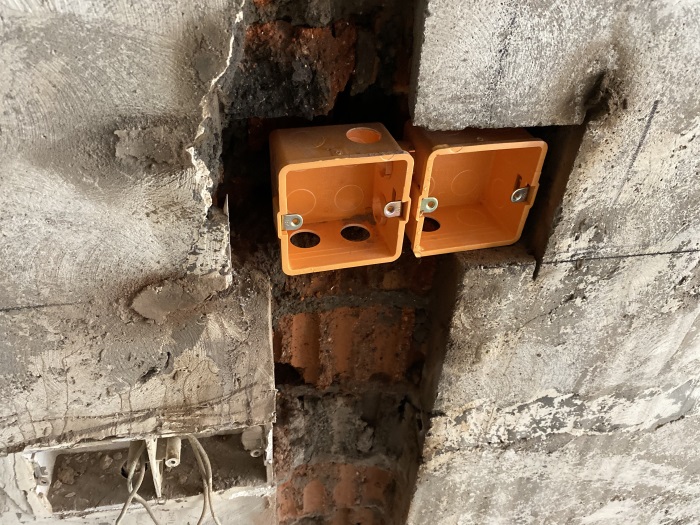

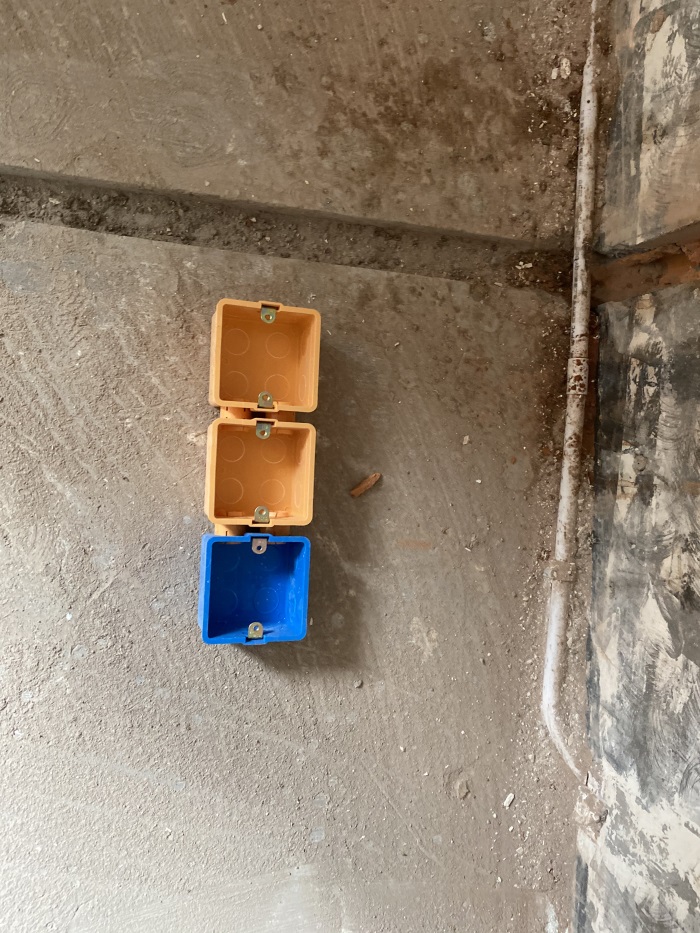

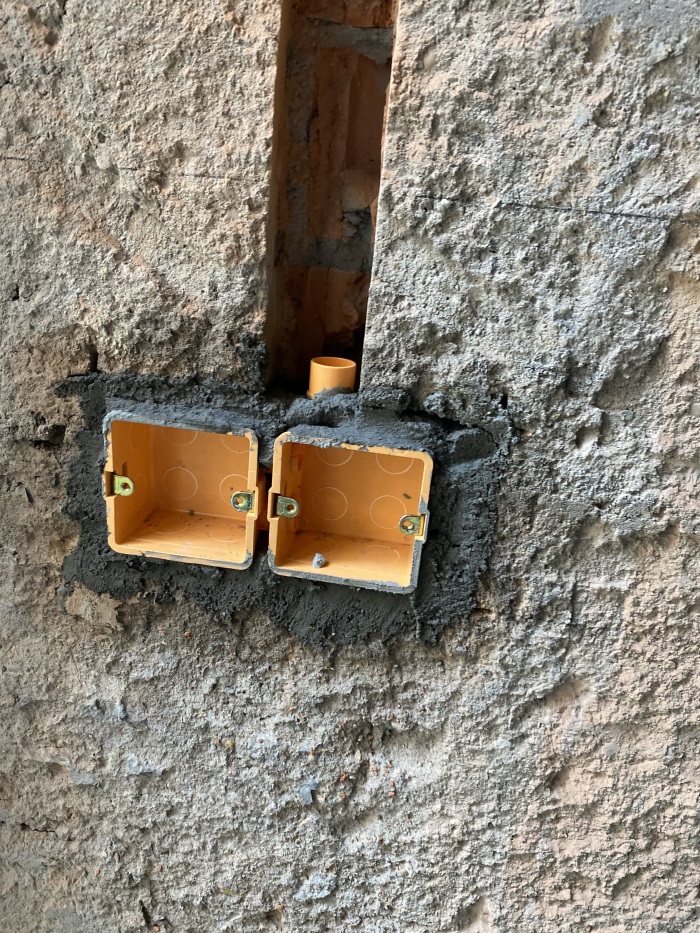

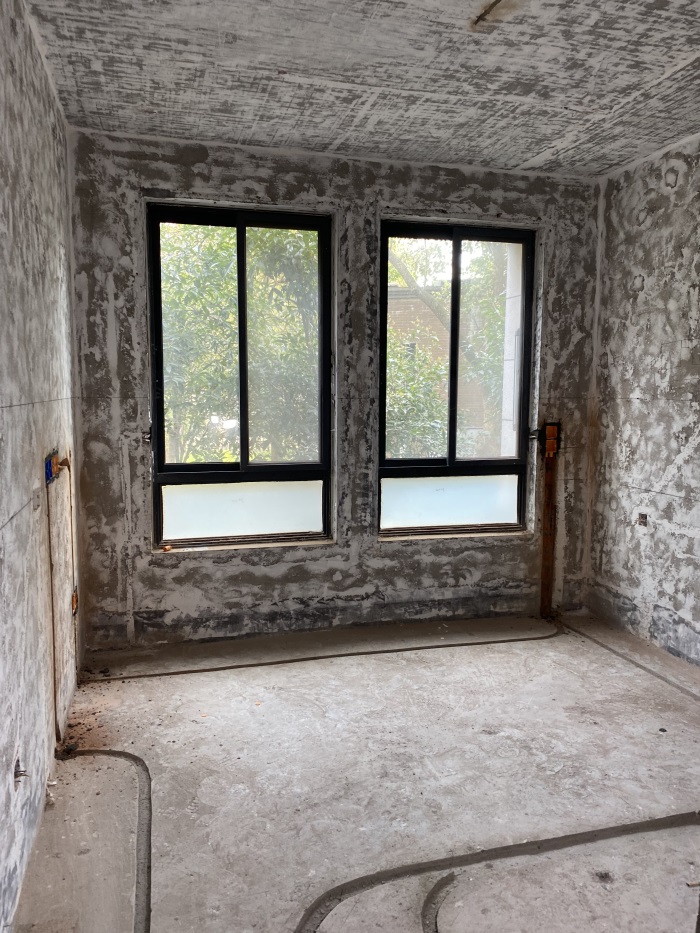

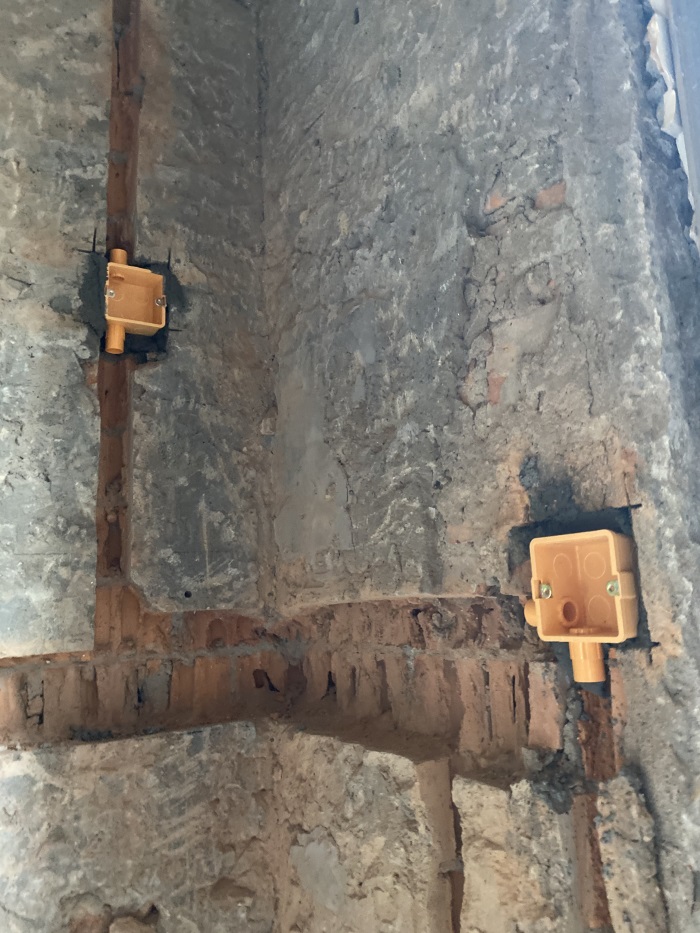

墙面暗盒安装平整。

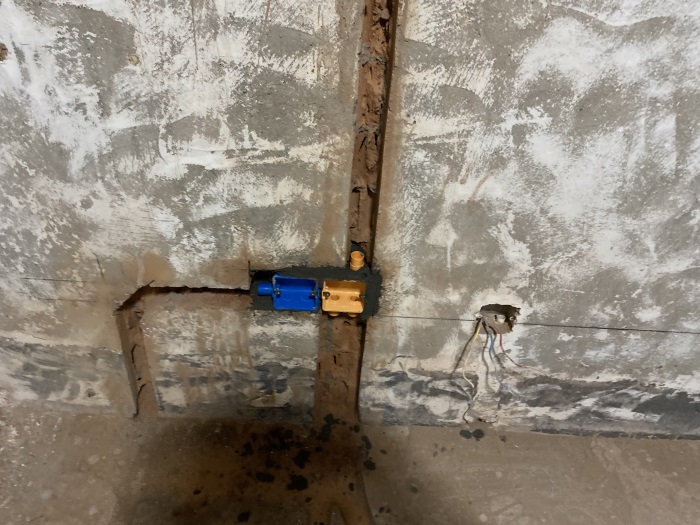

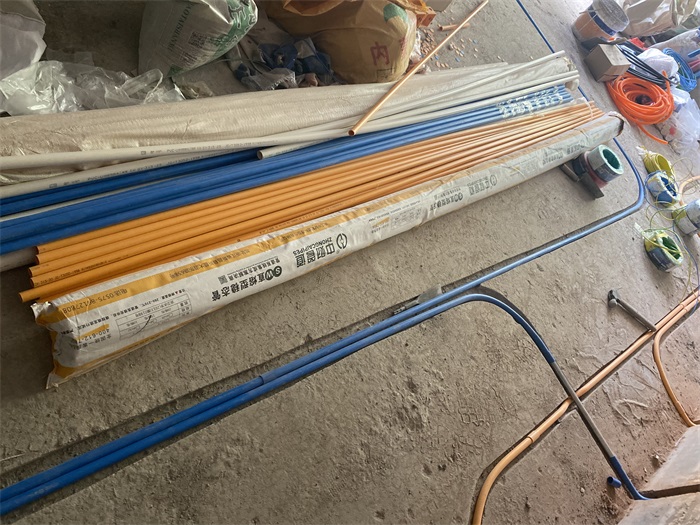

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

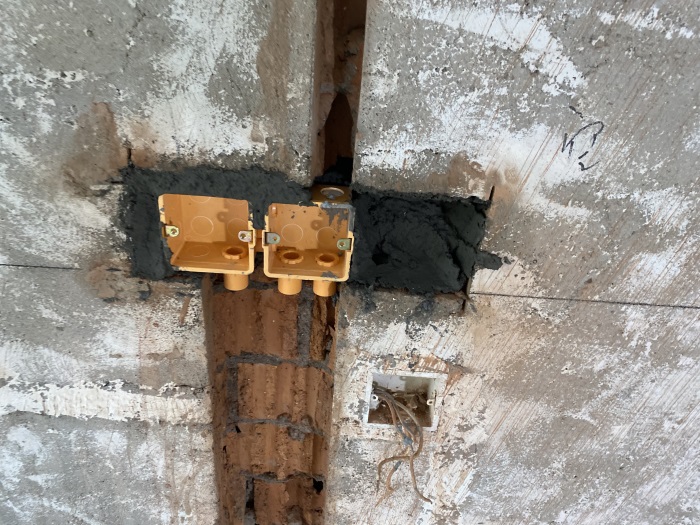

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

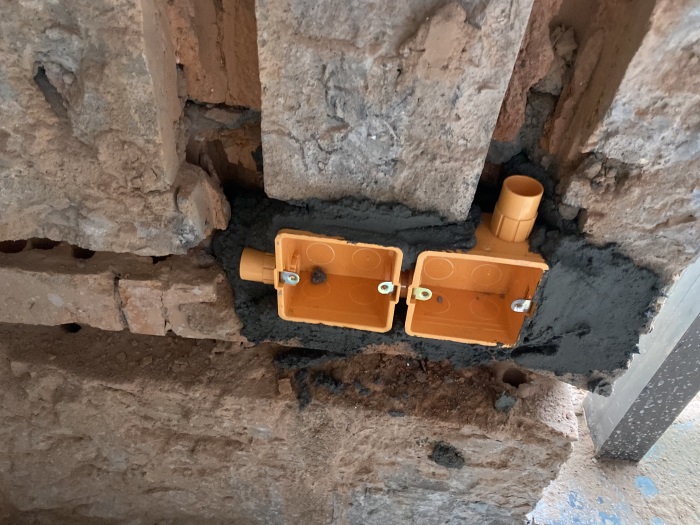

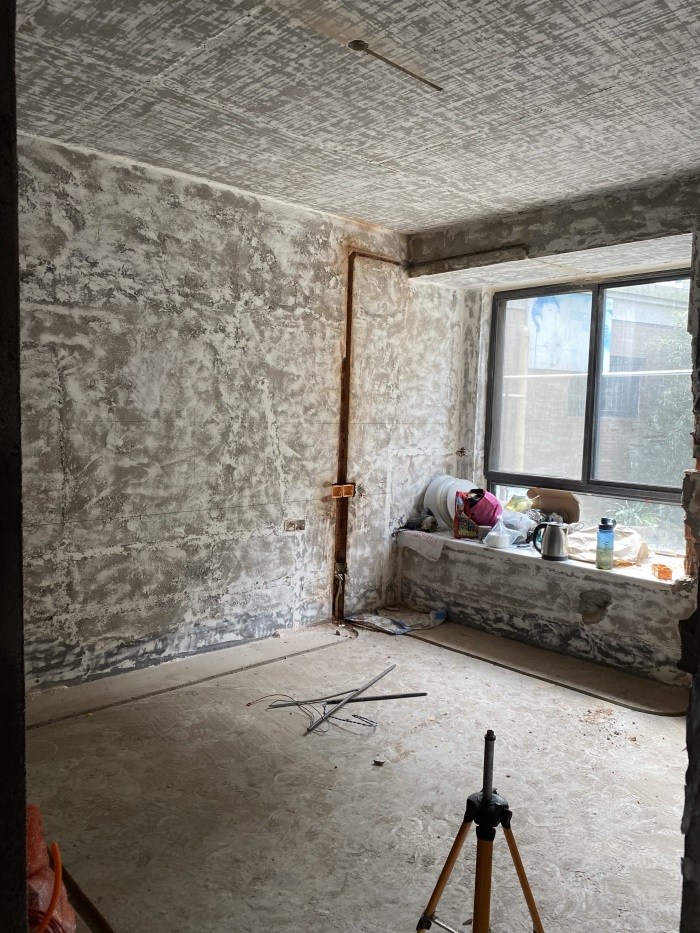

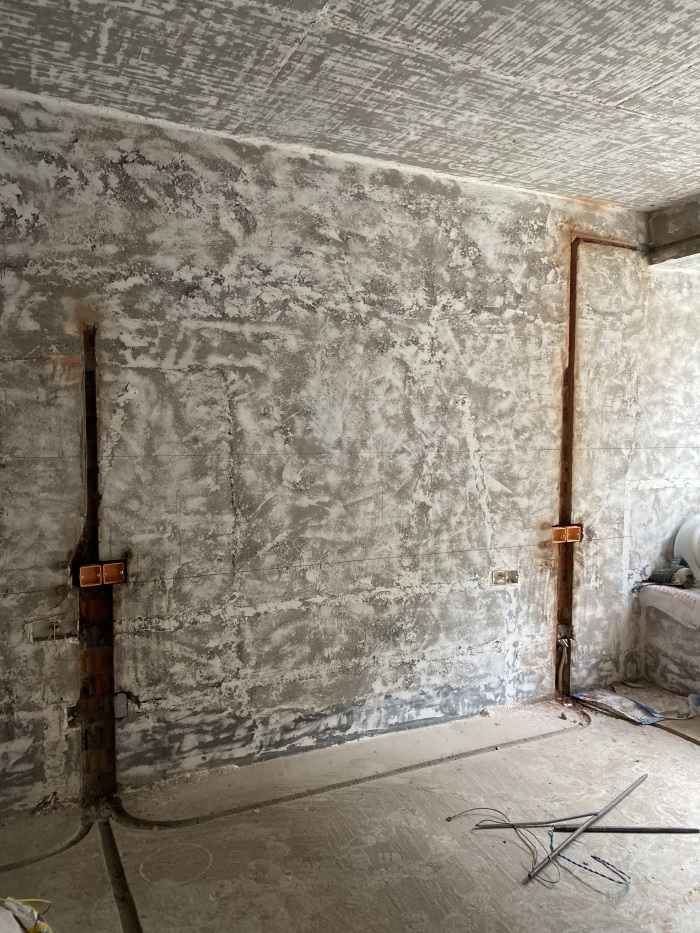

墙面暗盒安装平整。

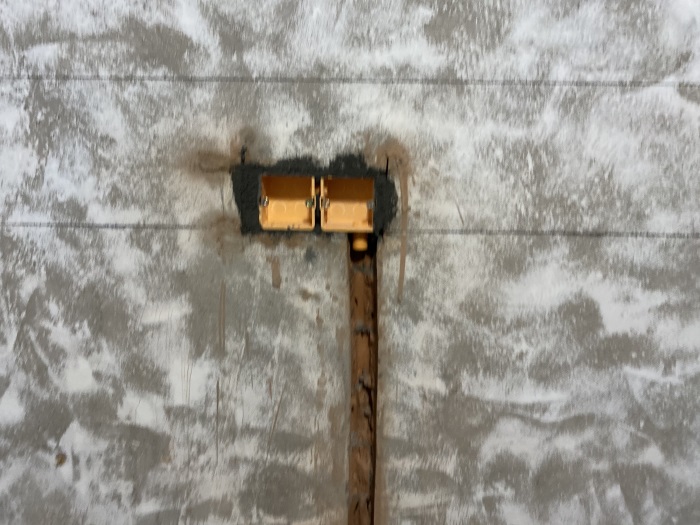

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

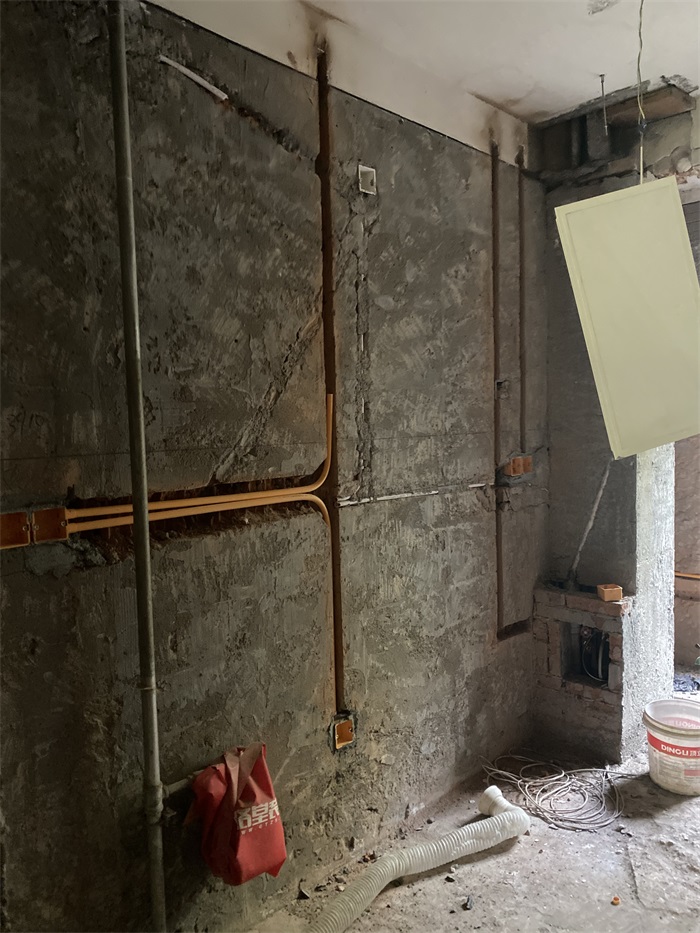

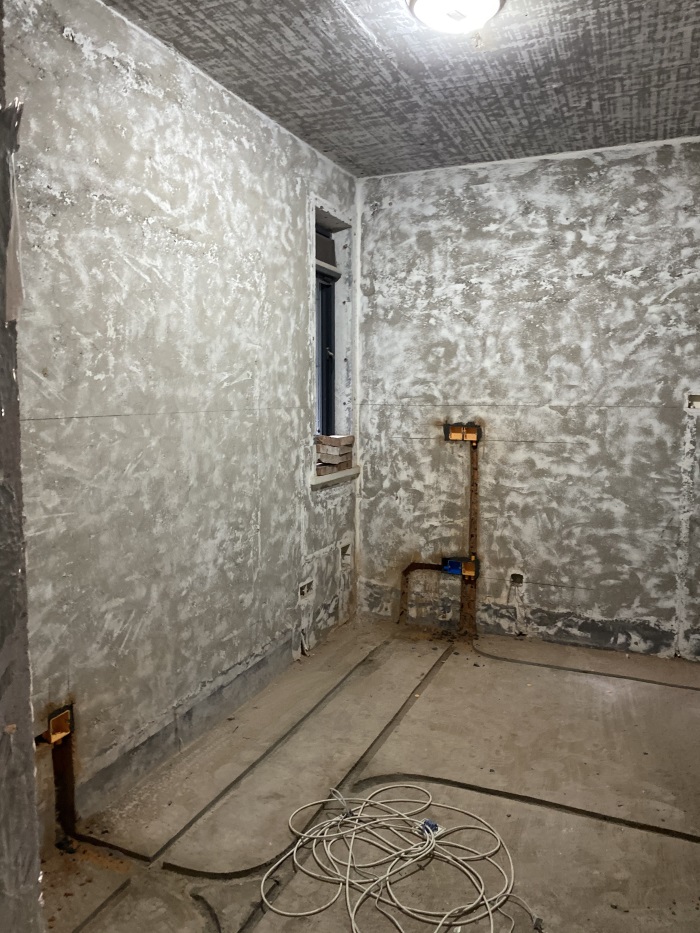

厨房墙面暗盒安装平整。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

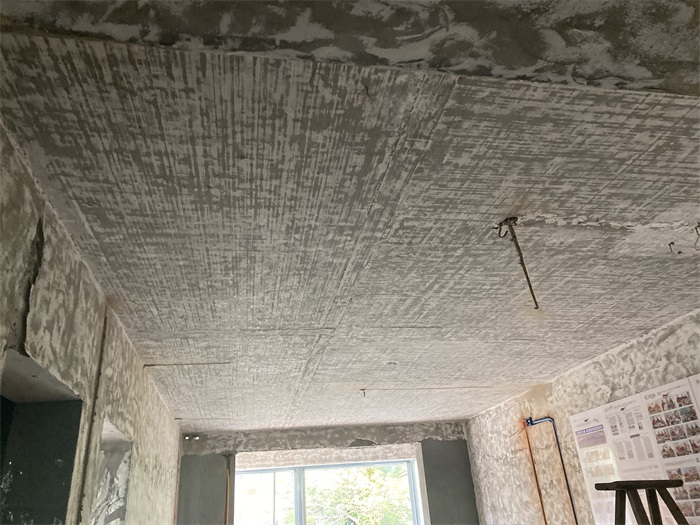

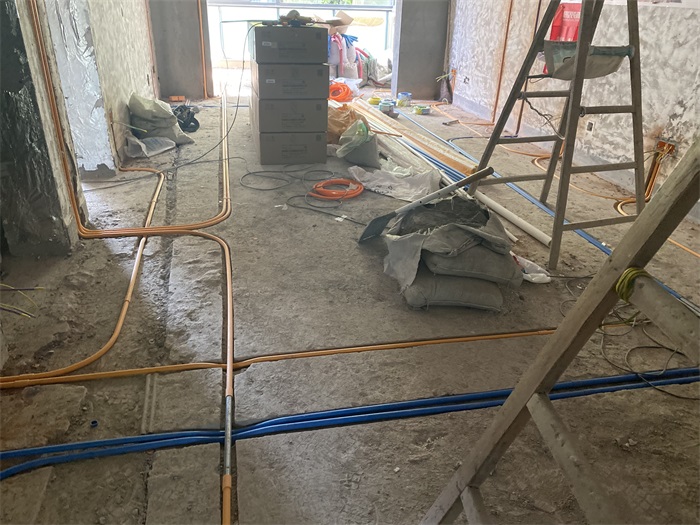

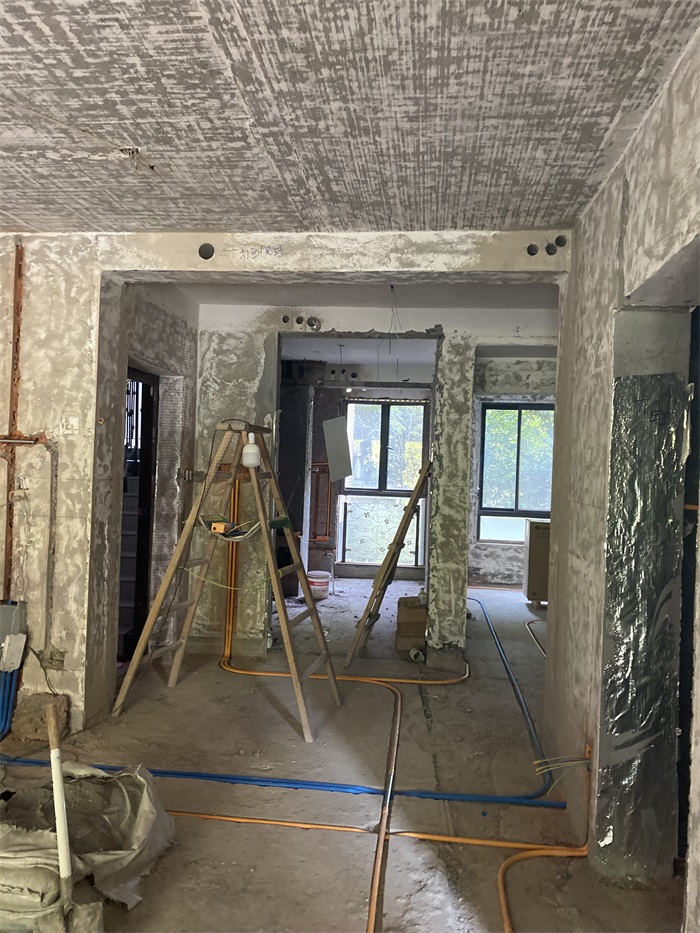

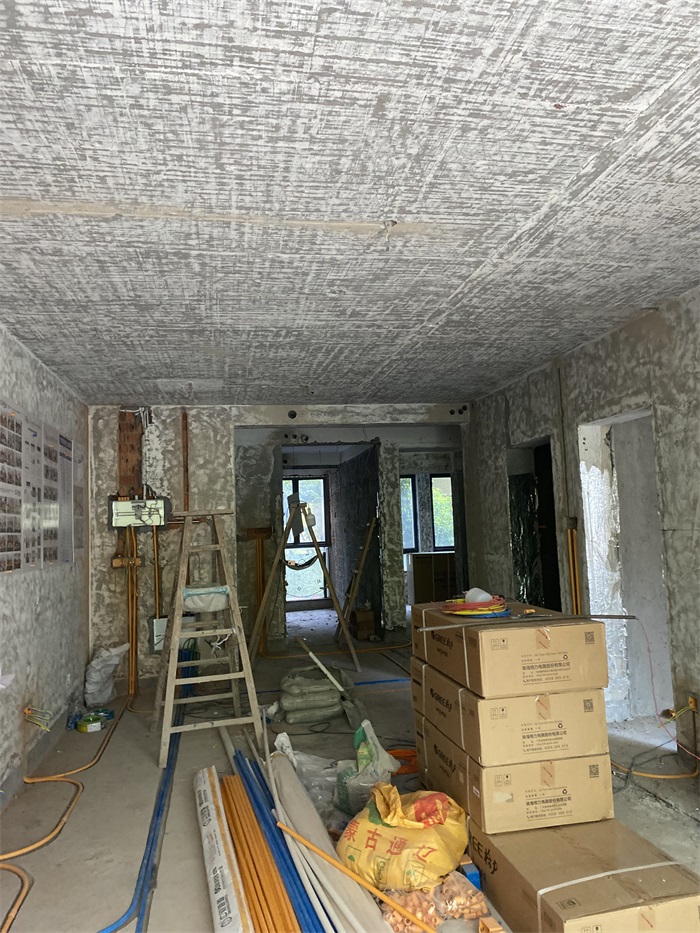

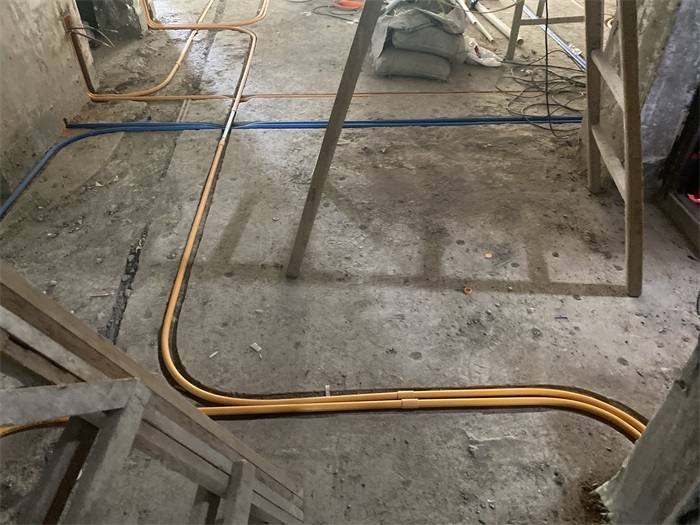

客厅，线管布置。

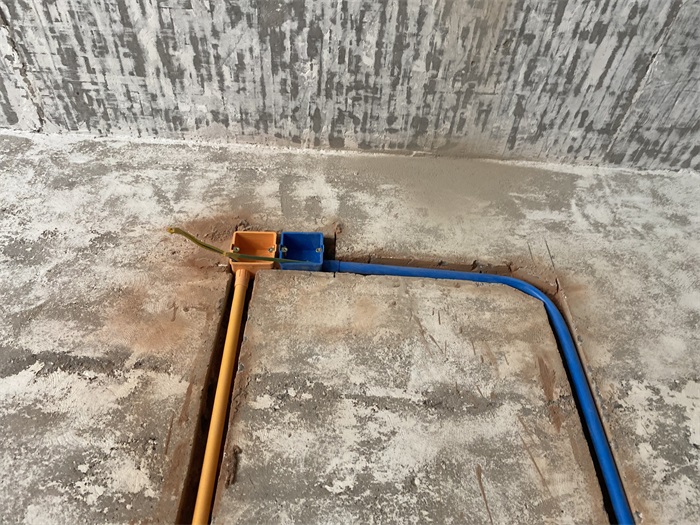

红色为强电，蓝色为弱电。

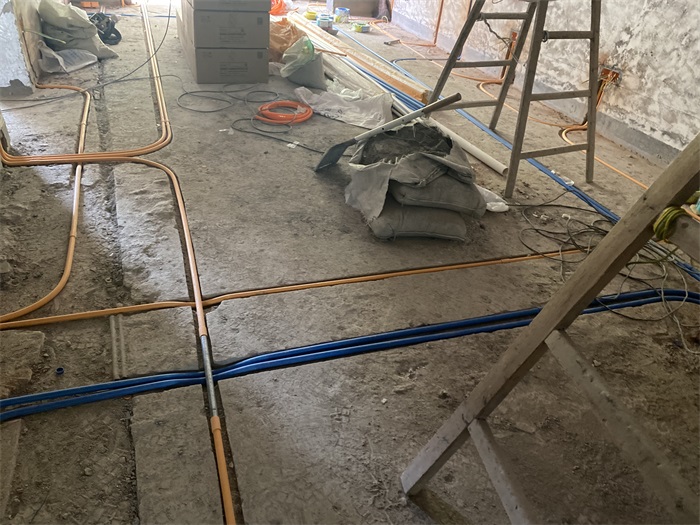

强弱电交接处用金属镀锌管交叉，防止信号干扰。

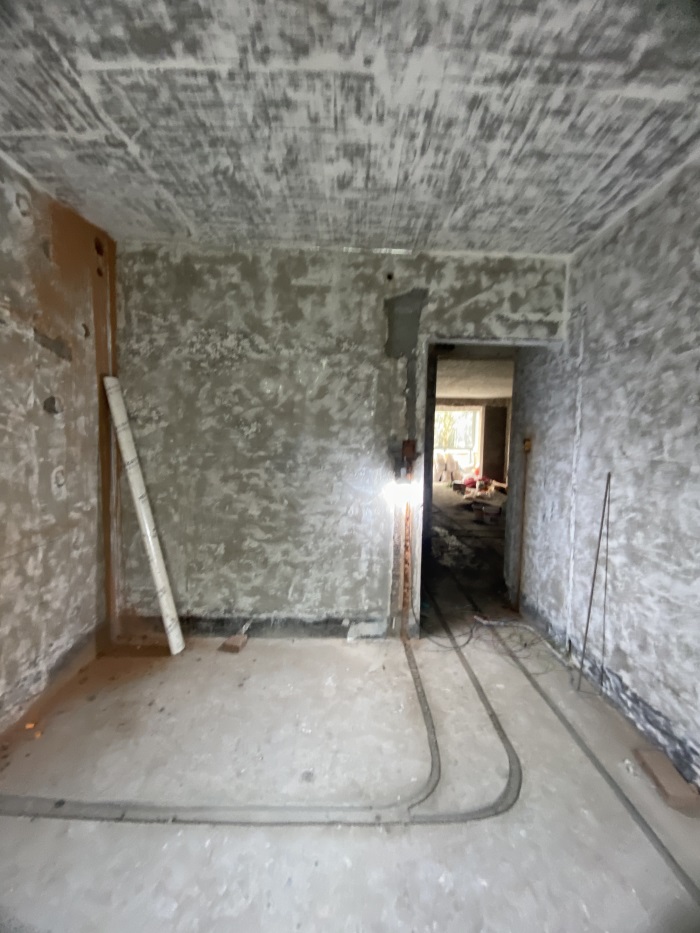

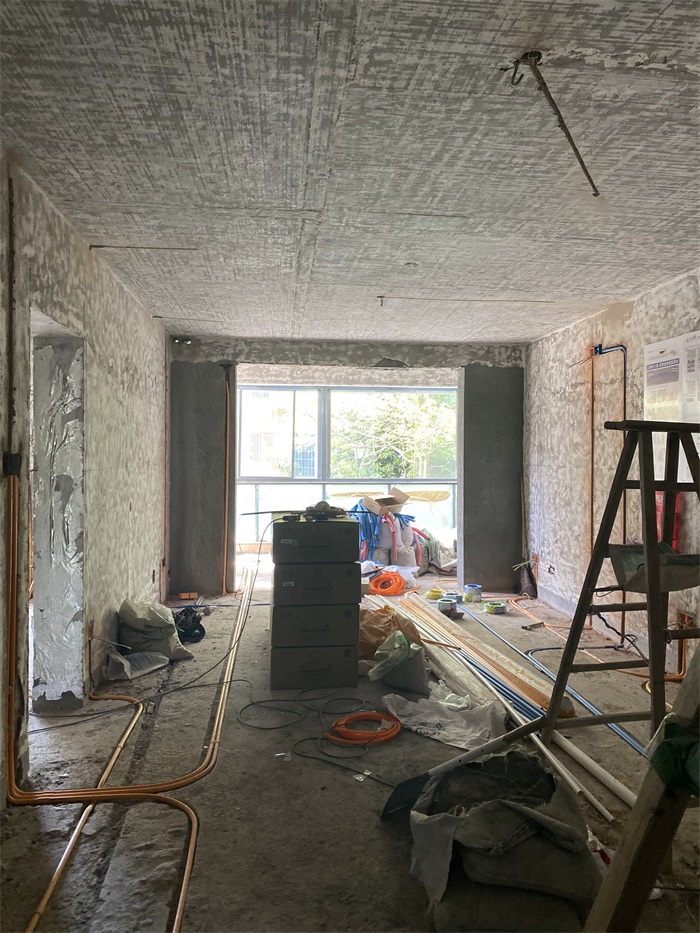

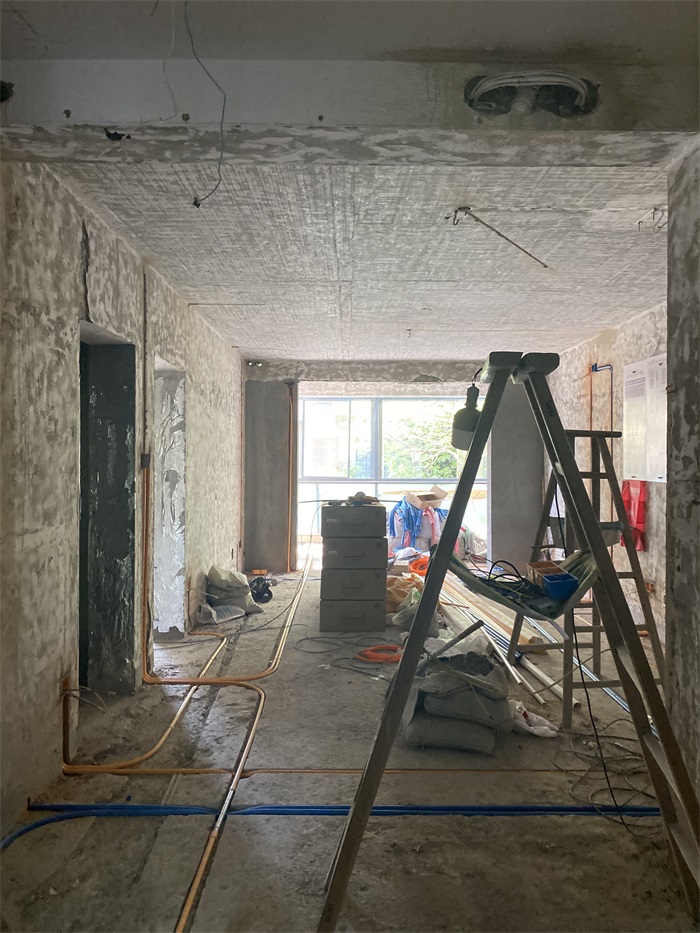

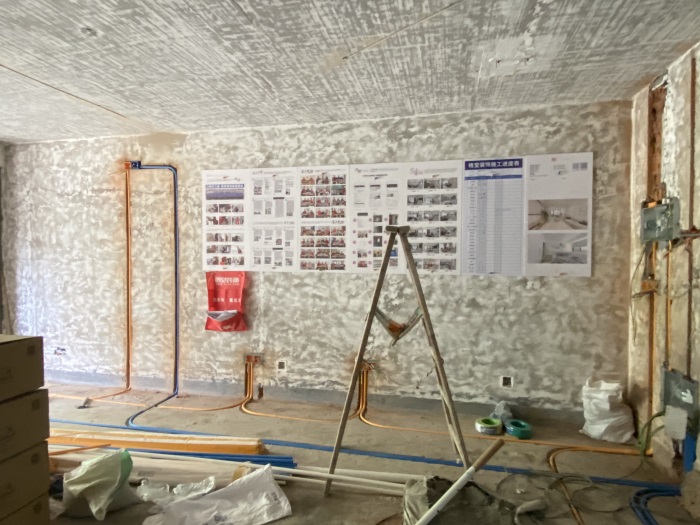

客厅线管铺设。

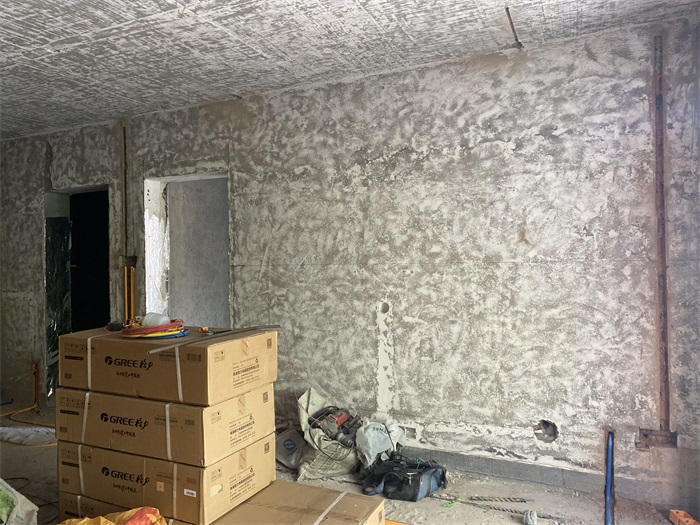

客厅墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

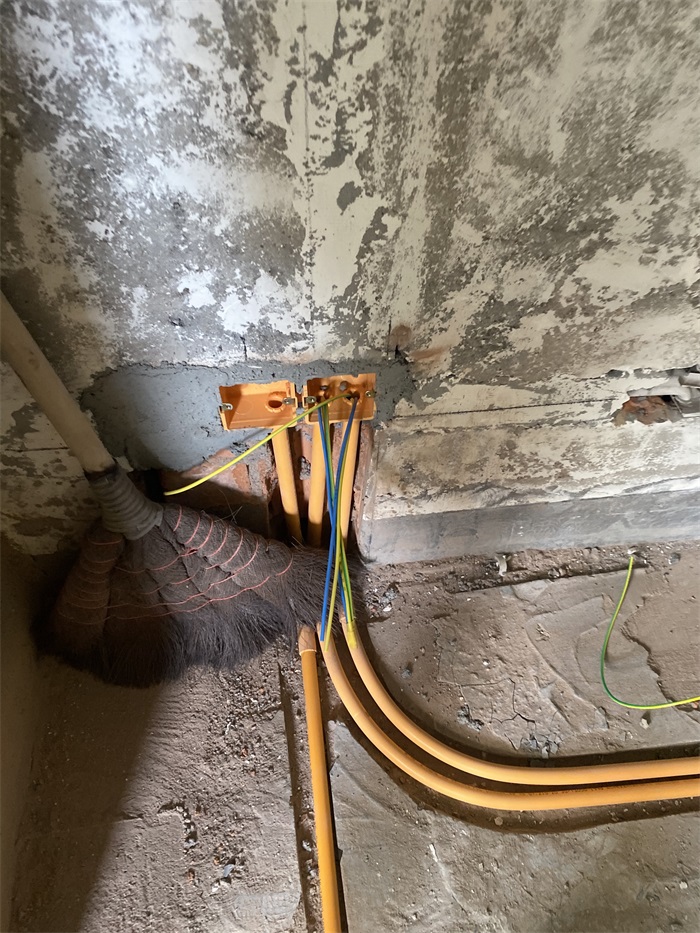

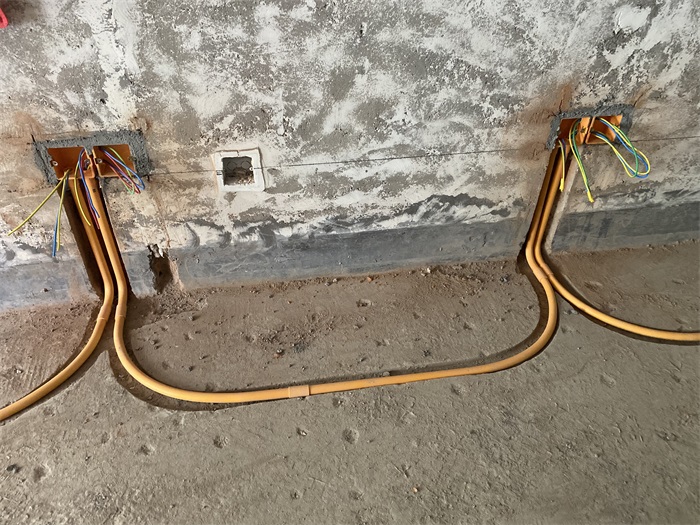

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

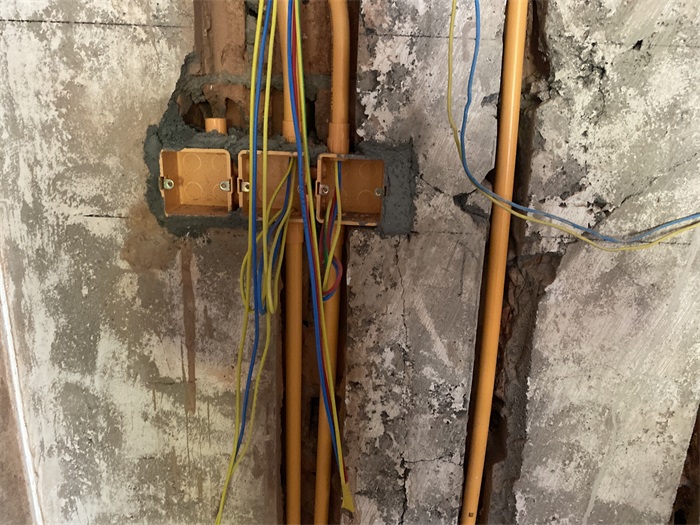

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

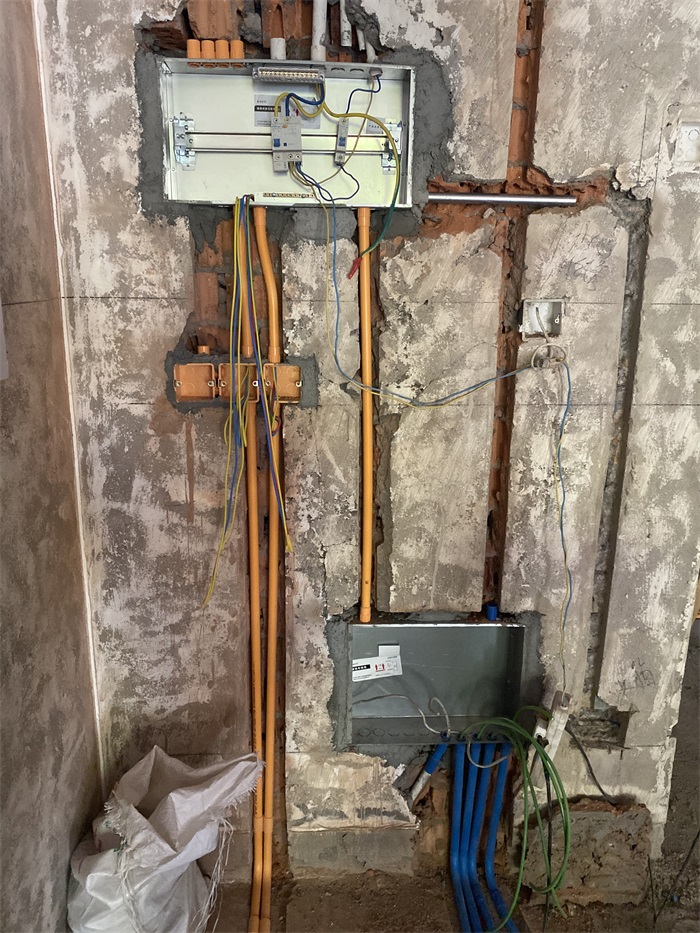

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与配电箱，间要加杯梳，方便抽拉电线和后期维护。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管，线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

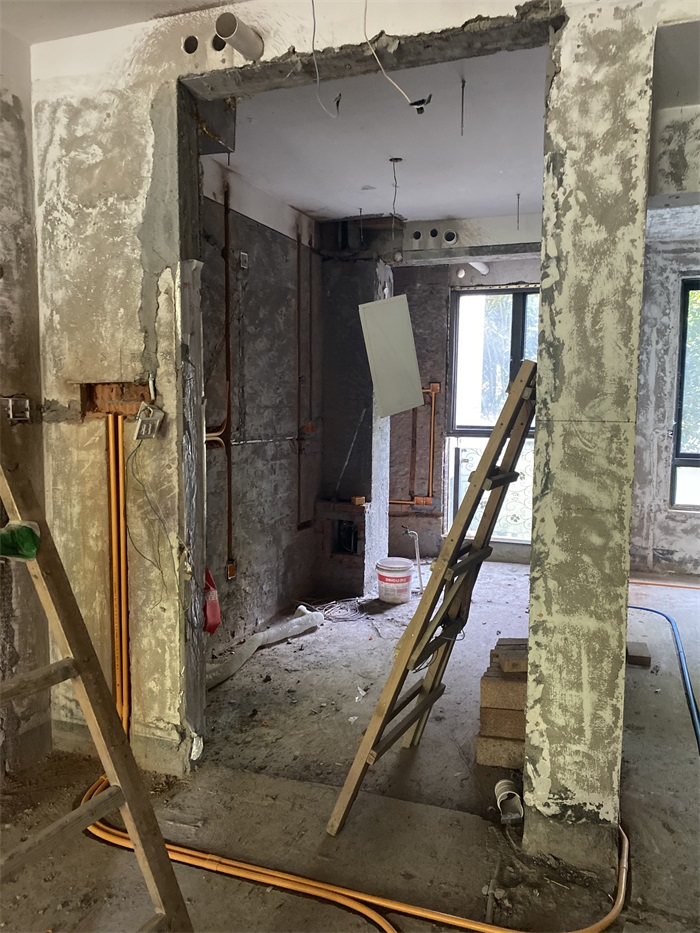

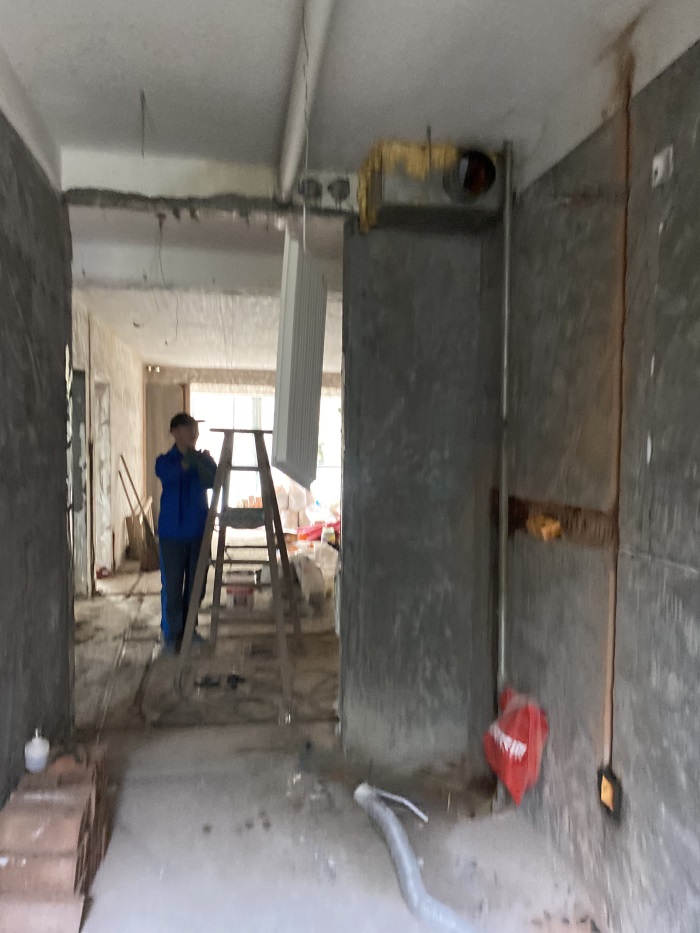

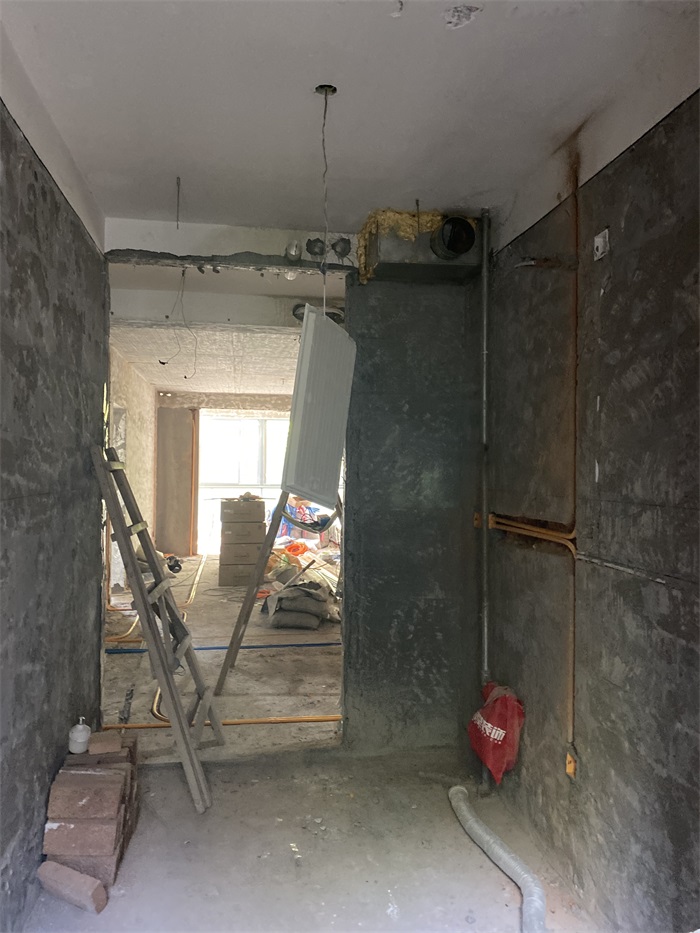

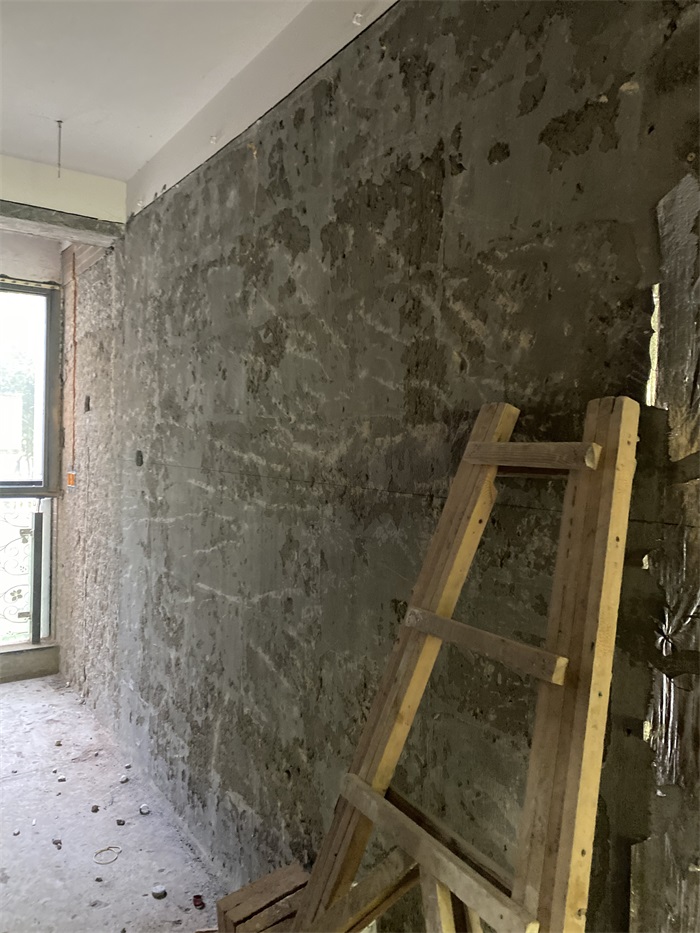

门厅过道。

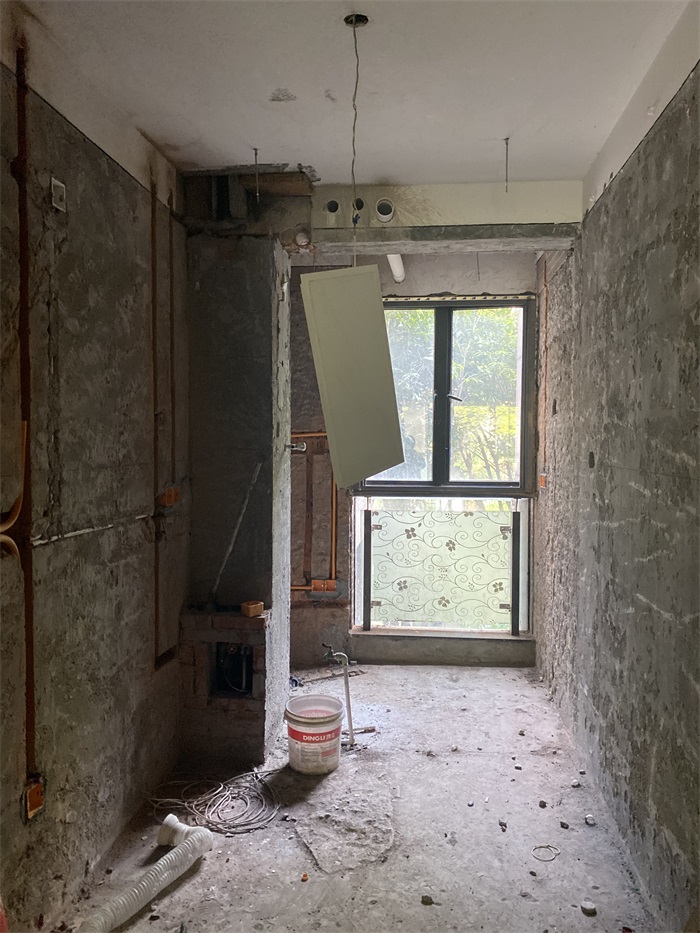

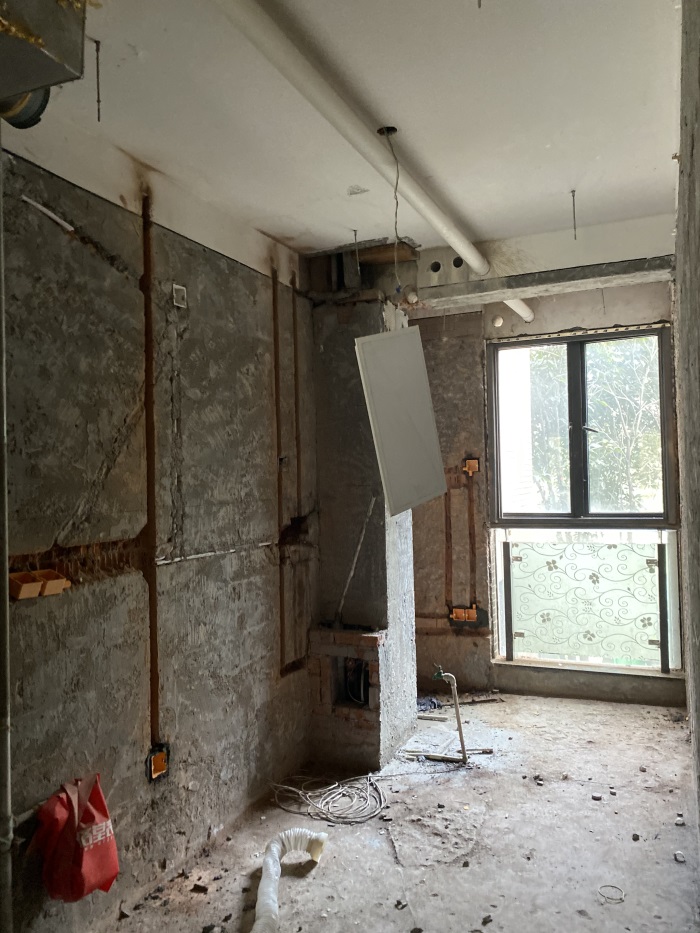

厨房。
