姜家山.振兴家园1区6-1-24#106㎡现代简约——家的印记

柜体内水管接头外接，能及时发现漏水。

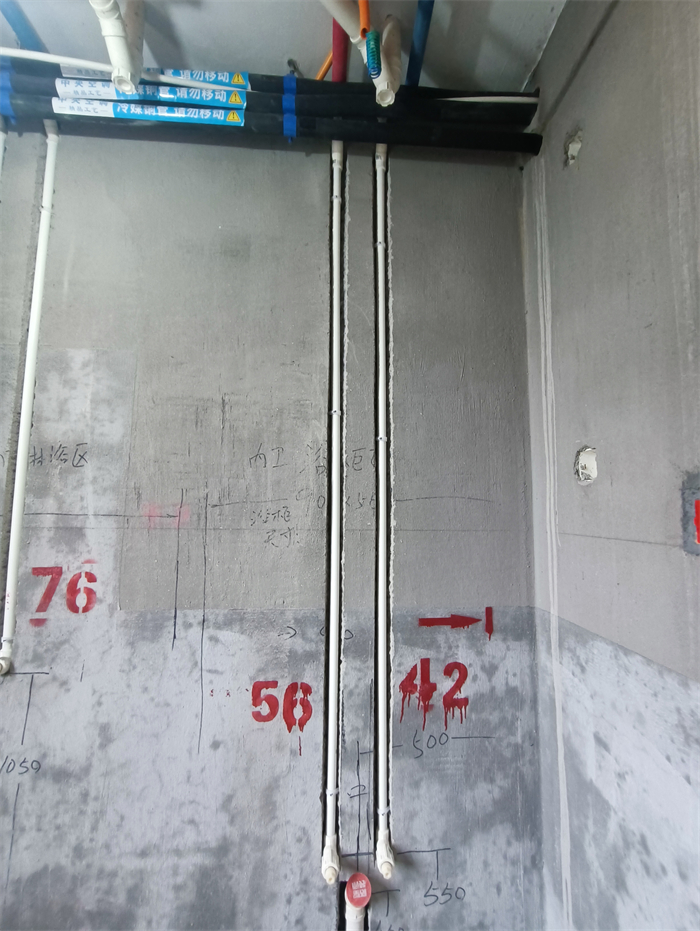

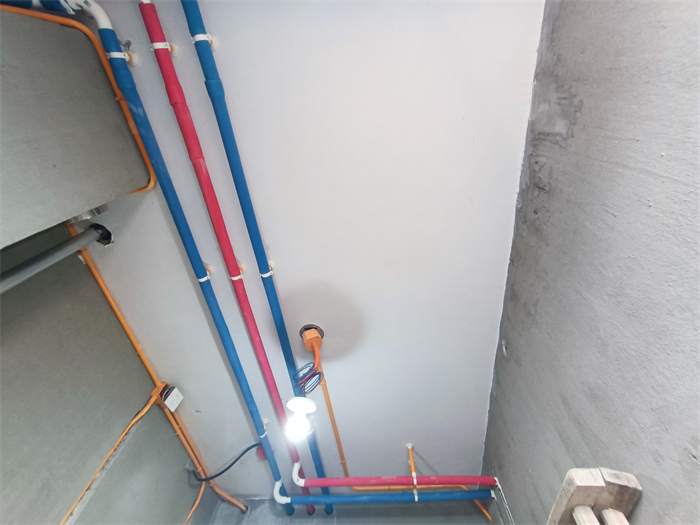

冷热水管布置专业规范，左热右冷、上热下冷。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

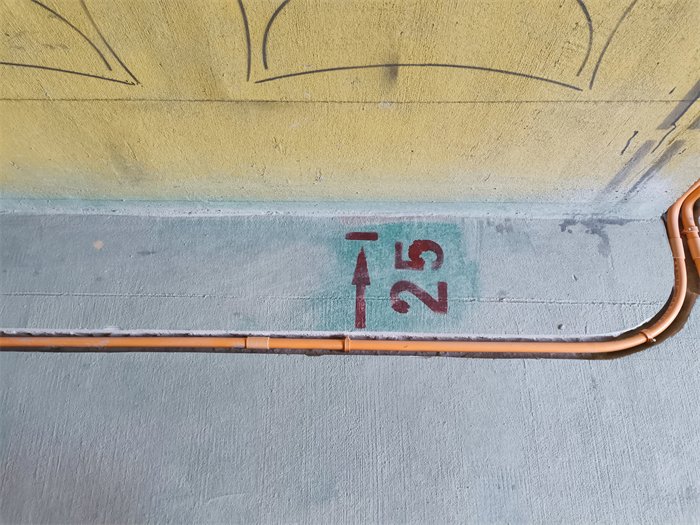

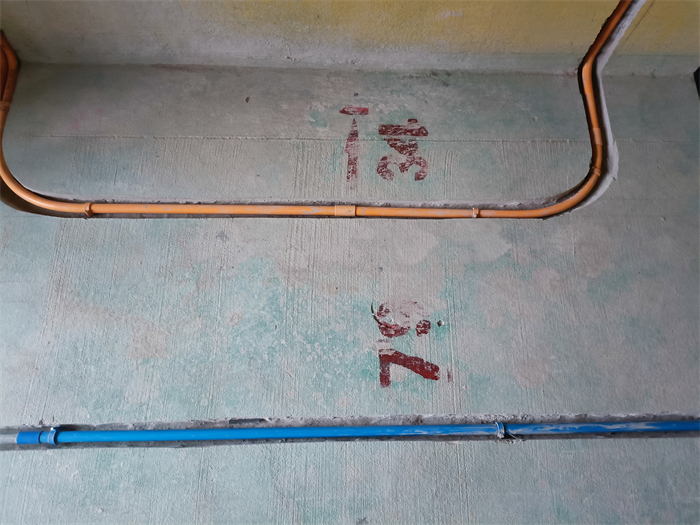

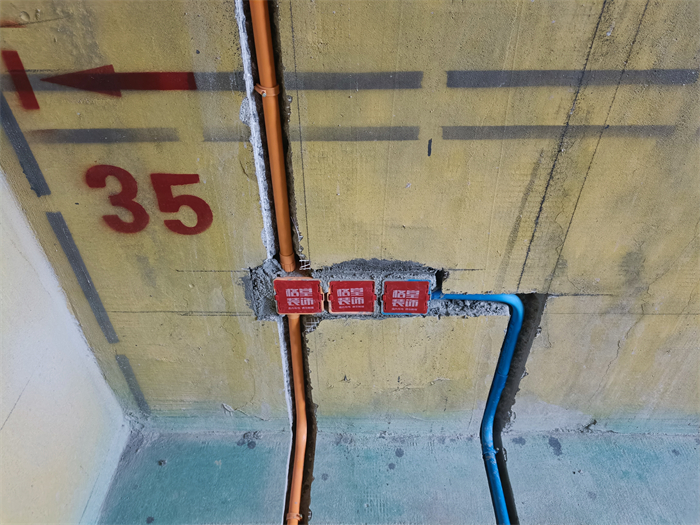

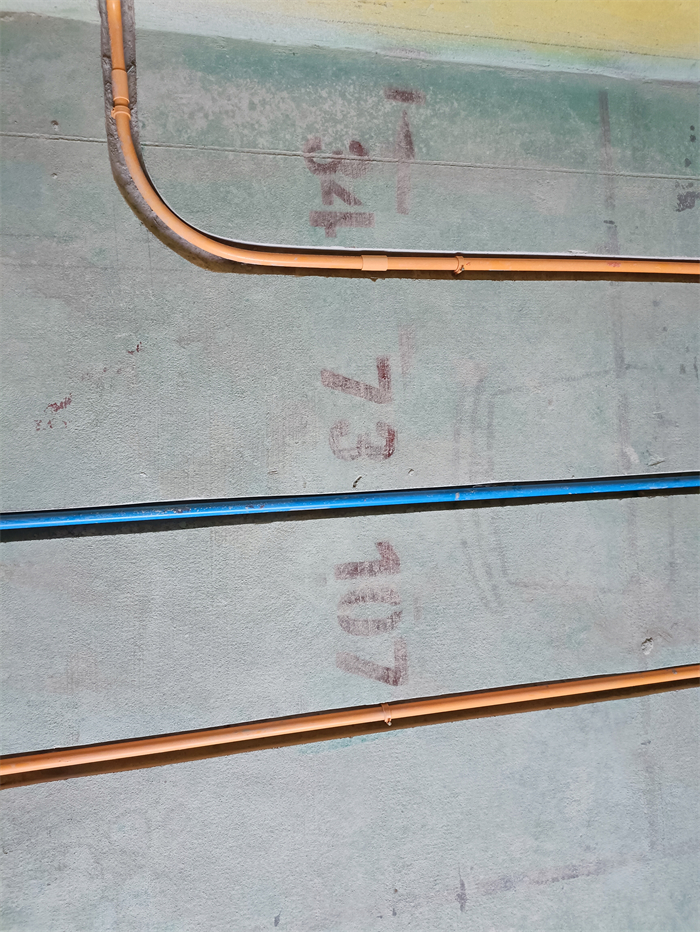

线管标注间距，方便后期定位维修。

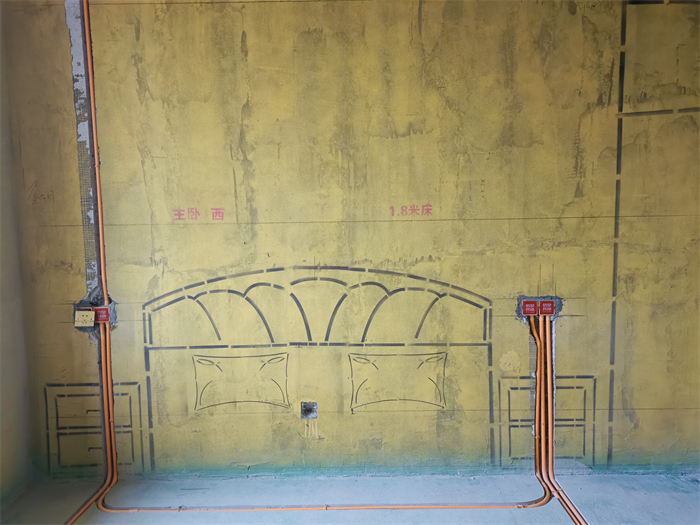

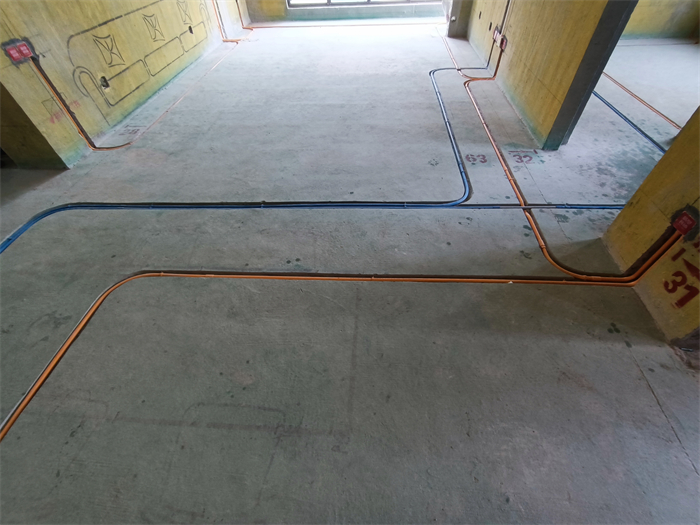

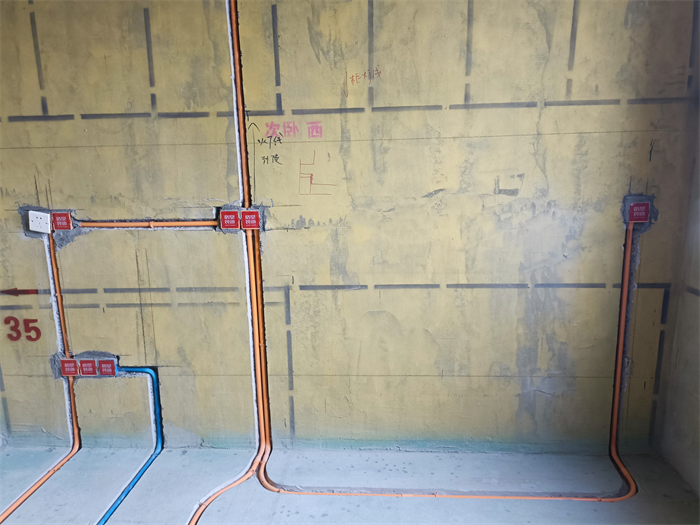

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。布线穿管横平竖直。

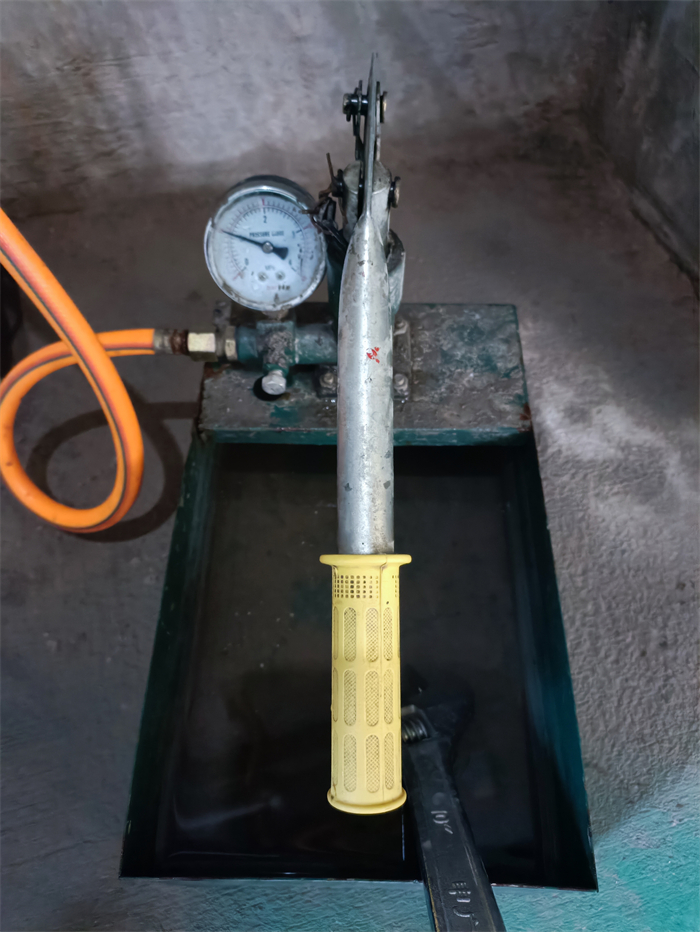

验收水压：水电验收的第一步是验收水压，周工对水管进行了水压测试，测试结果是压力达到1兆帕，符合验收标准。此处普及一个小常识：试验压力应为管道系统工作压力的1.5倍，且不得小于0.6MPa，压力值不是越大越好，加压时间也不是越长越好。

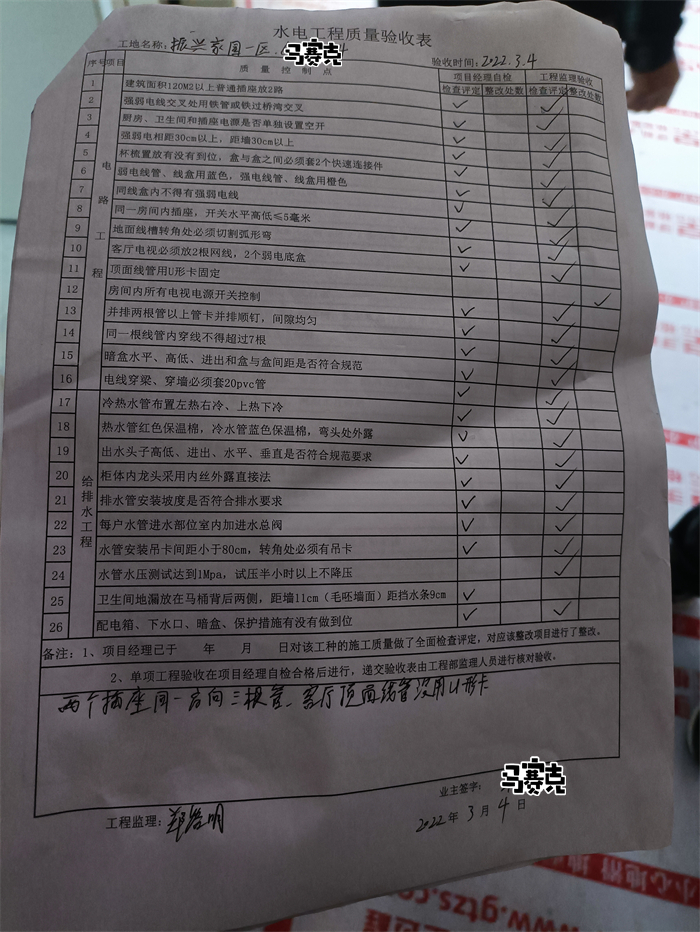

水电完工验收合格，客户已签字验收，可进入下一道工序。

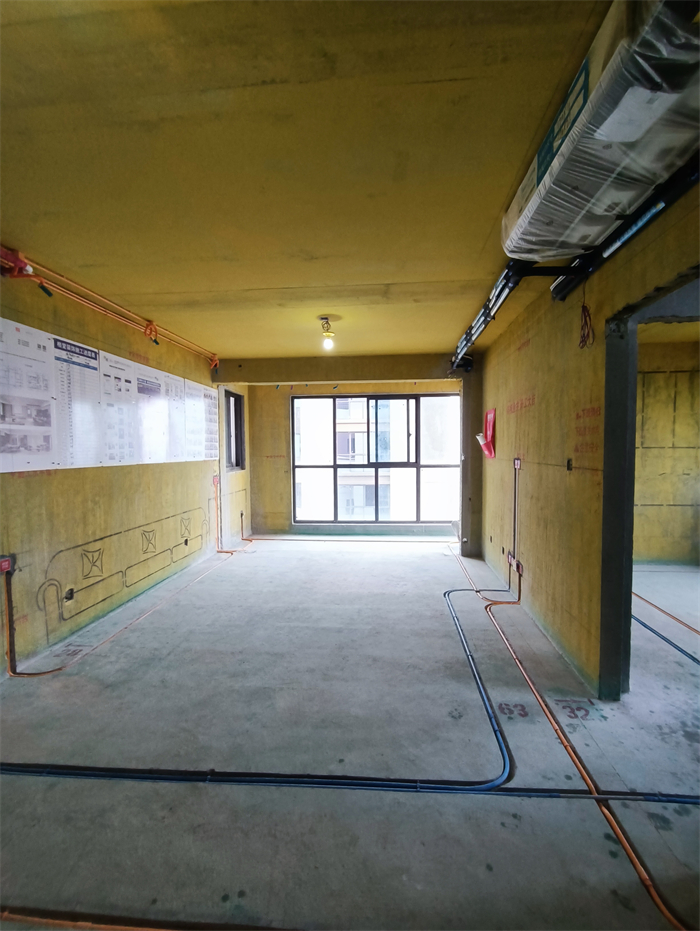

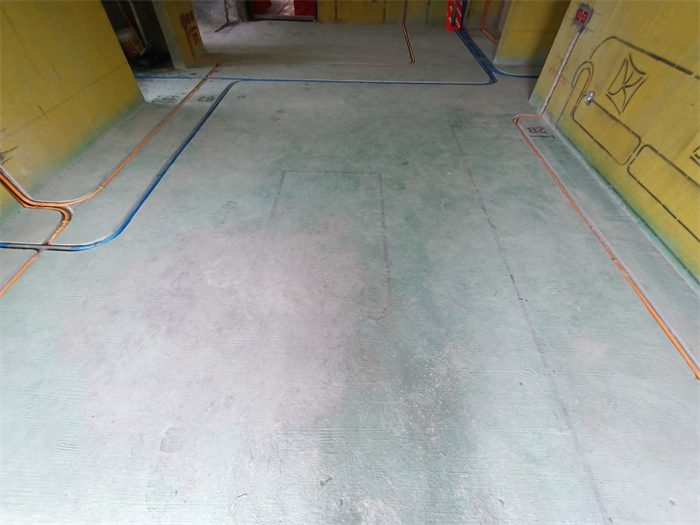

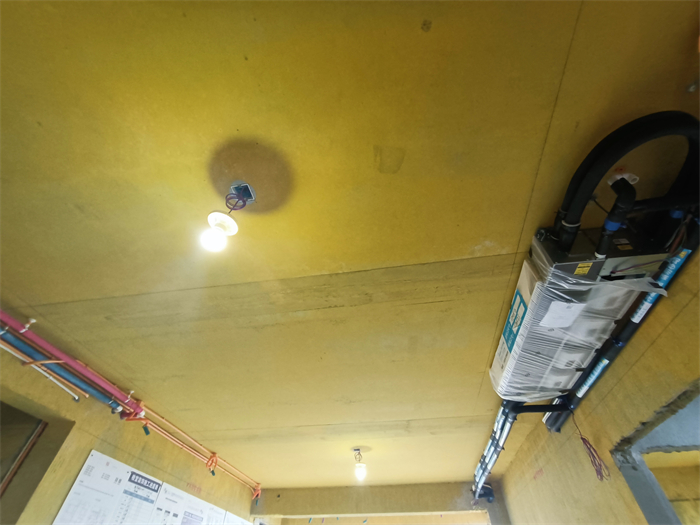

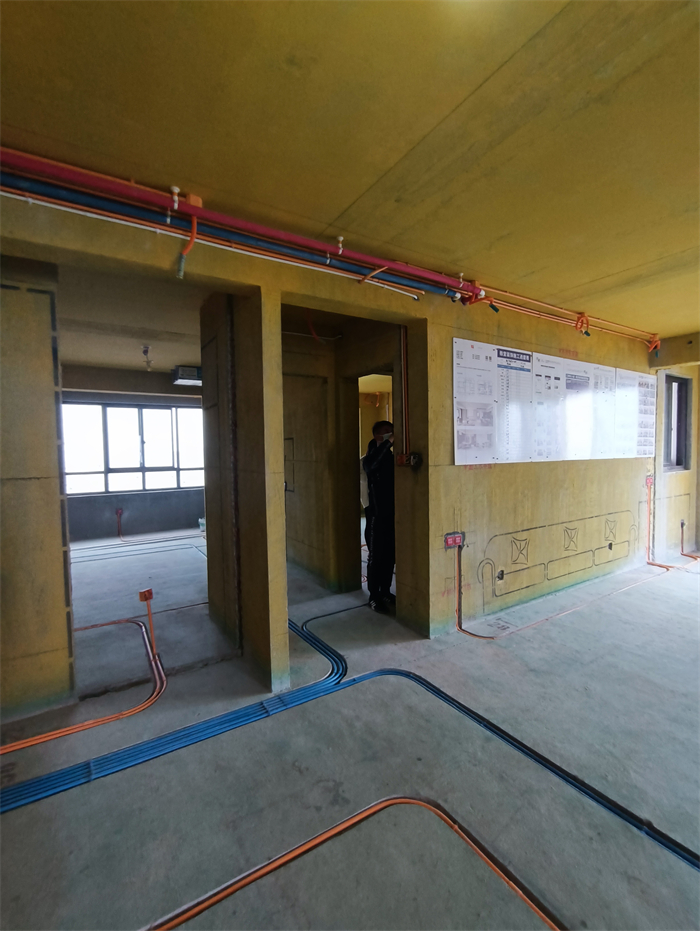

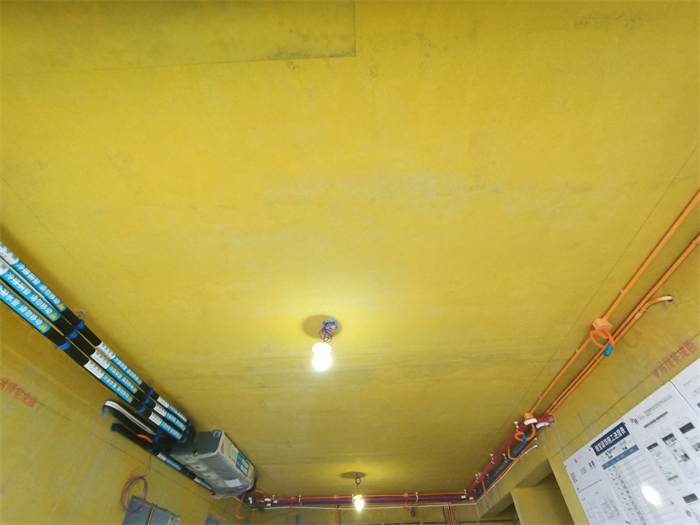

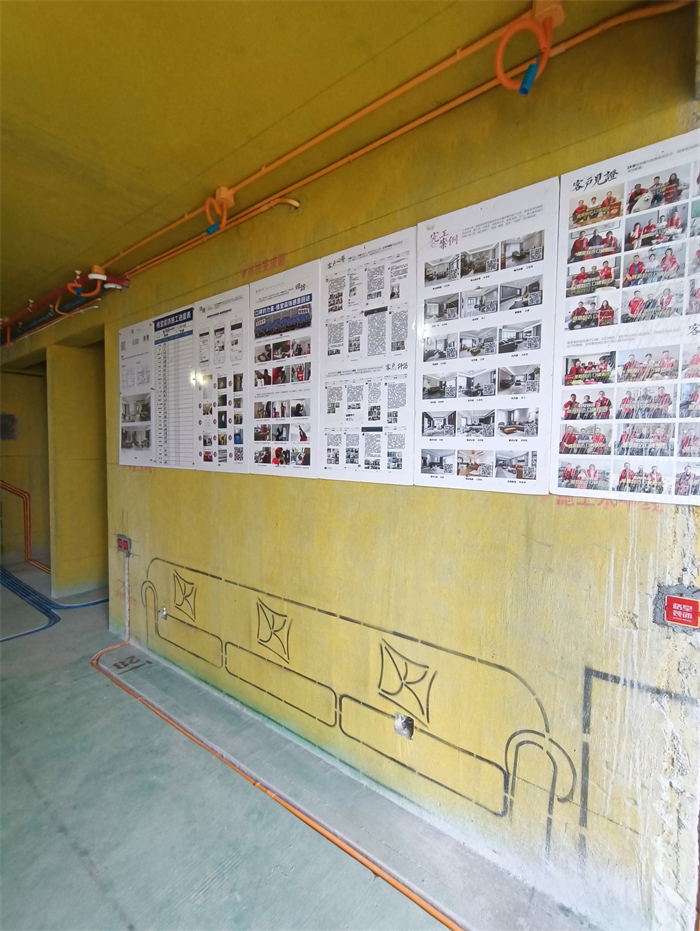

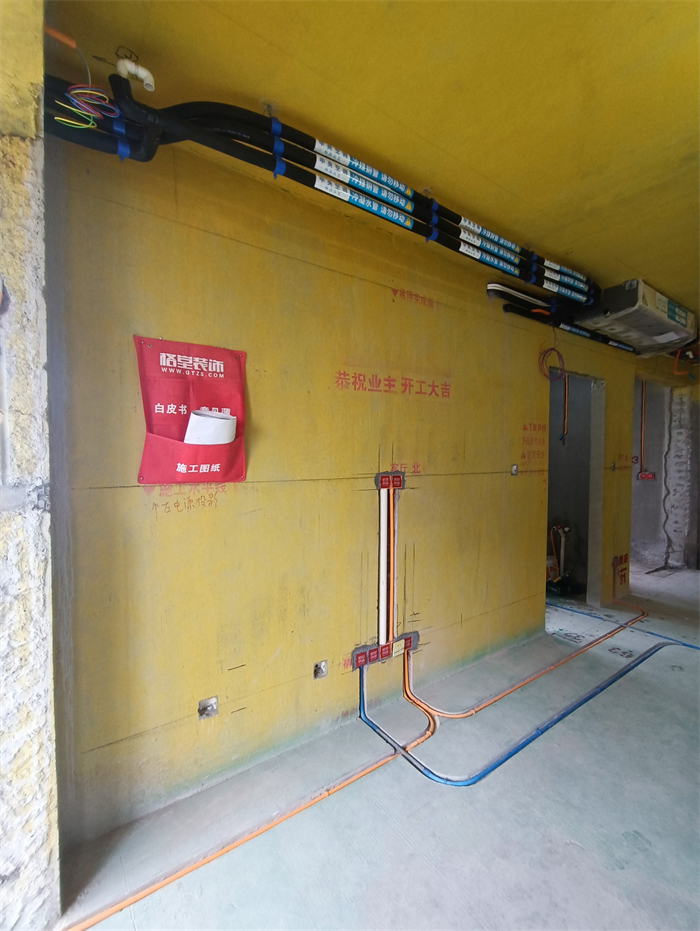

客餐厅水电布线图。

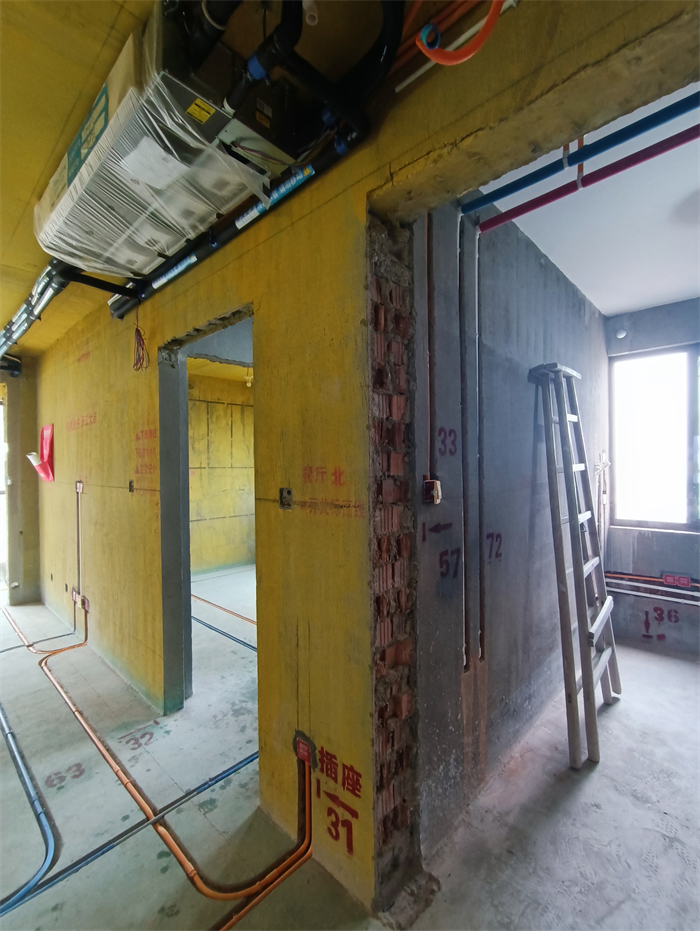

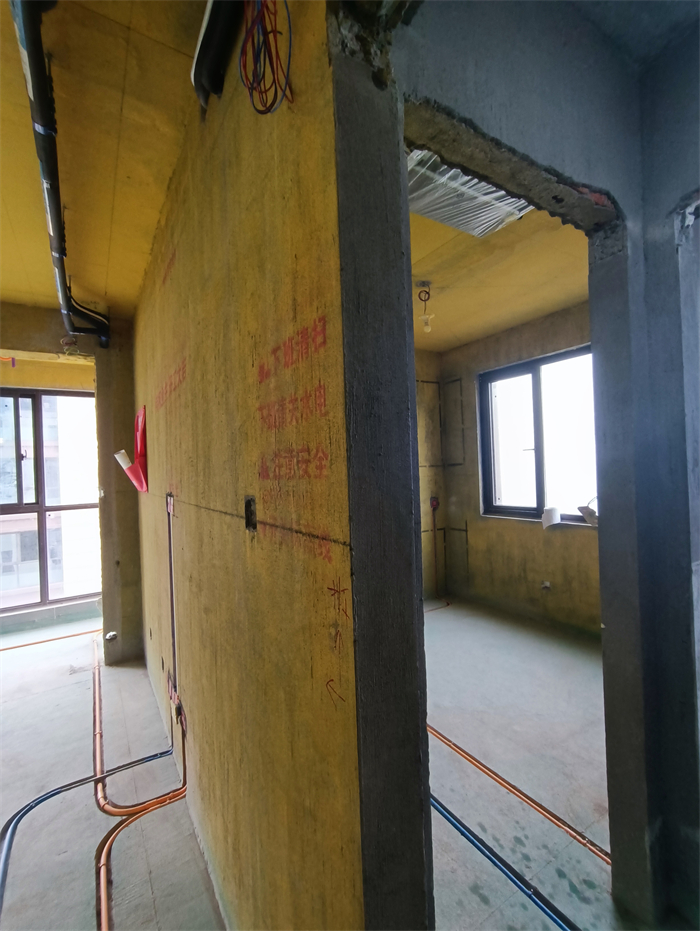

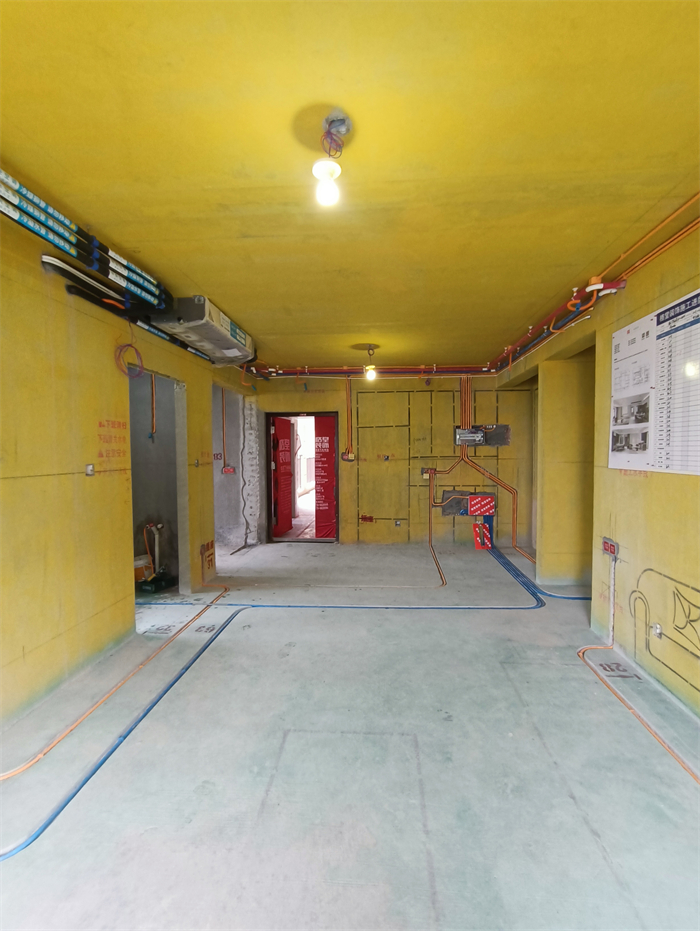

客餐厅对角。

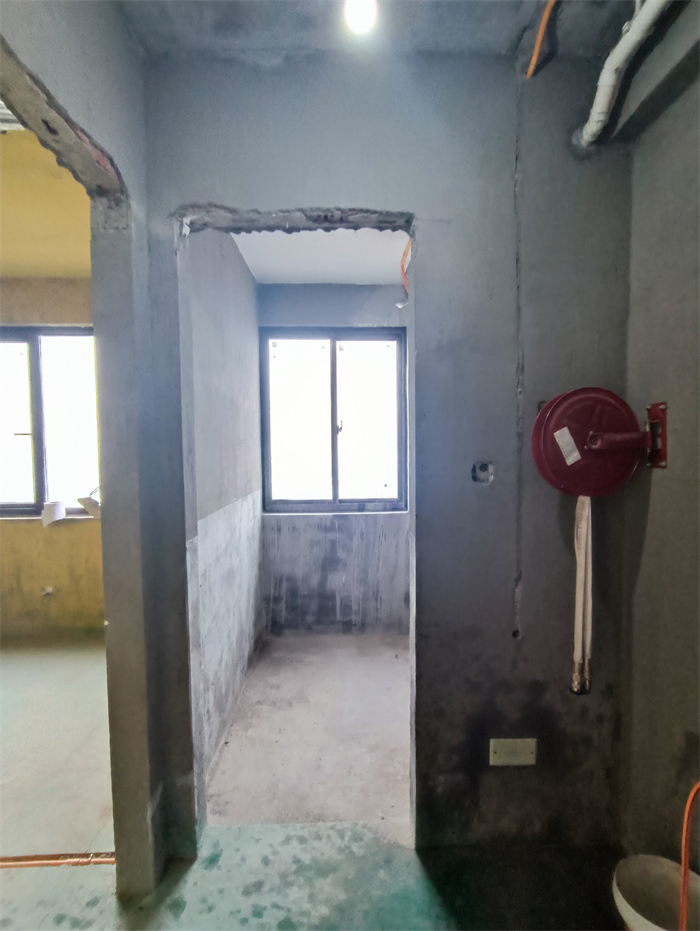

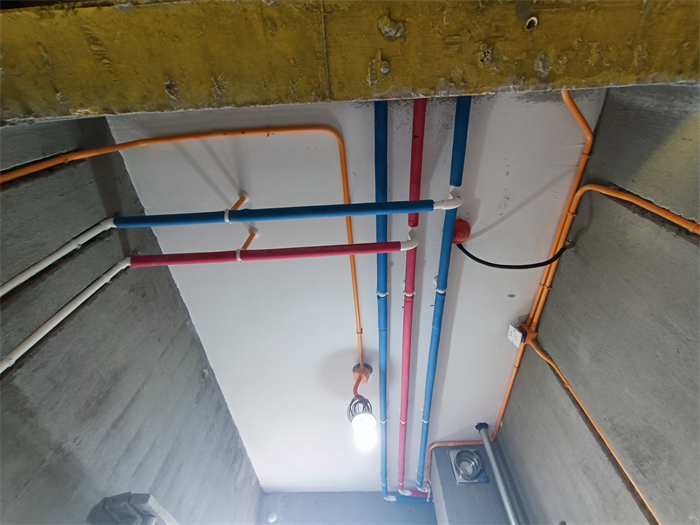

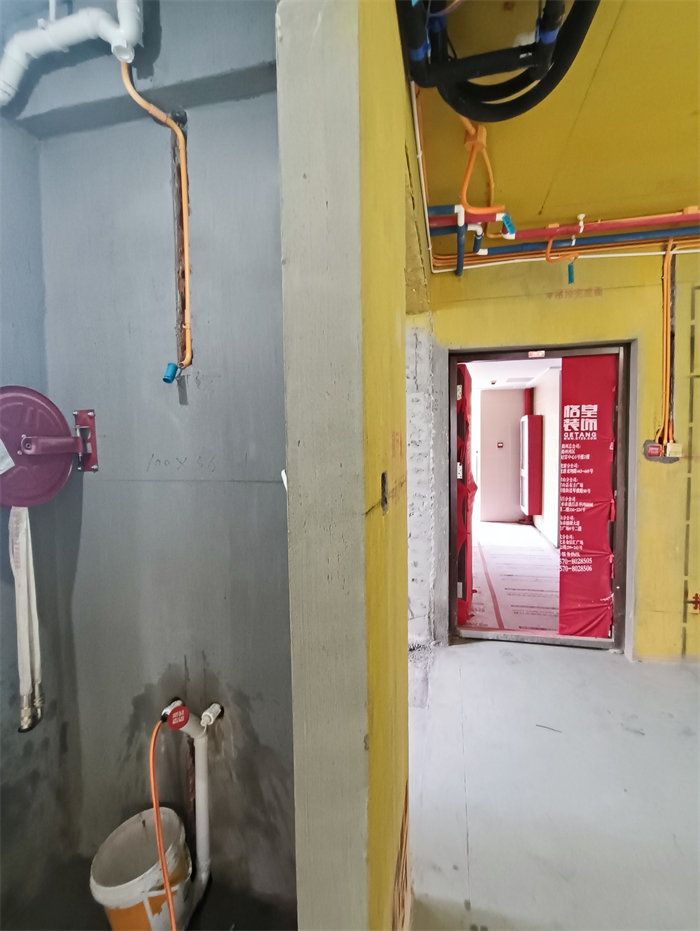

外卫干区水电布线图。
