大都荟5#109m2现代---作伴

发表于 2022-2-26 14:26:10

本帖最后由格堂小周于 2022-2-26 15:08 编辑

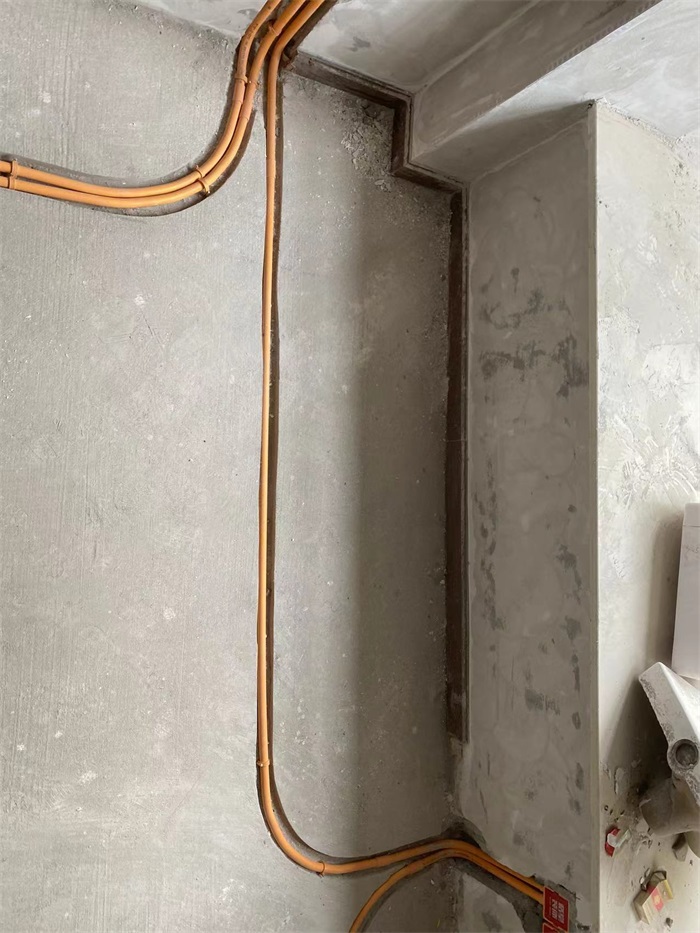

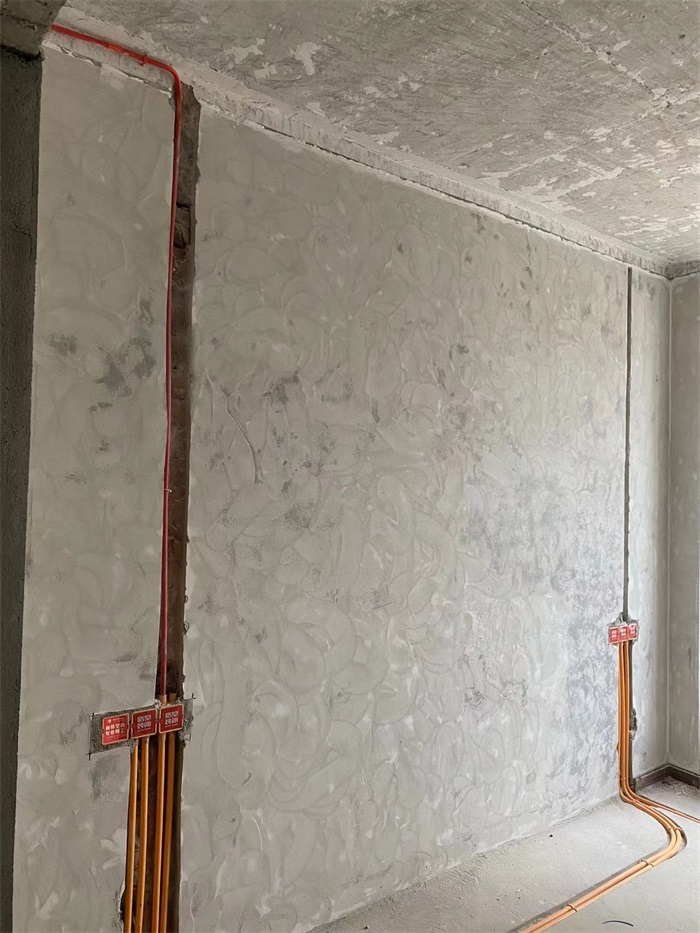

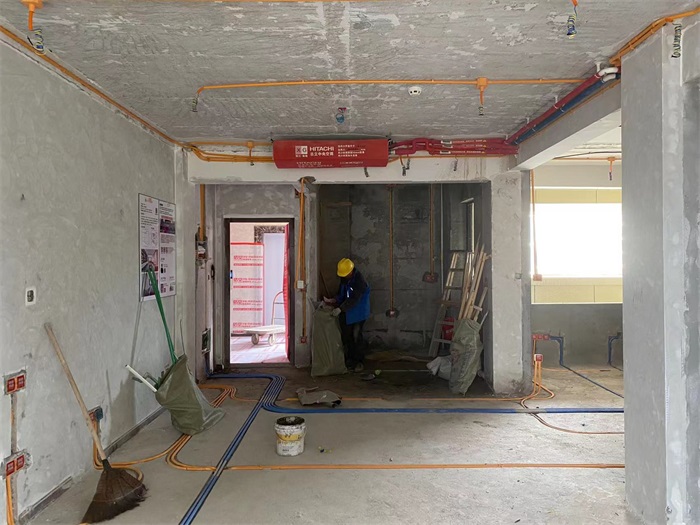

客厅的水电布局

发表于 2022-2-26 14:27:59

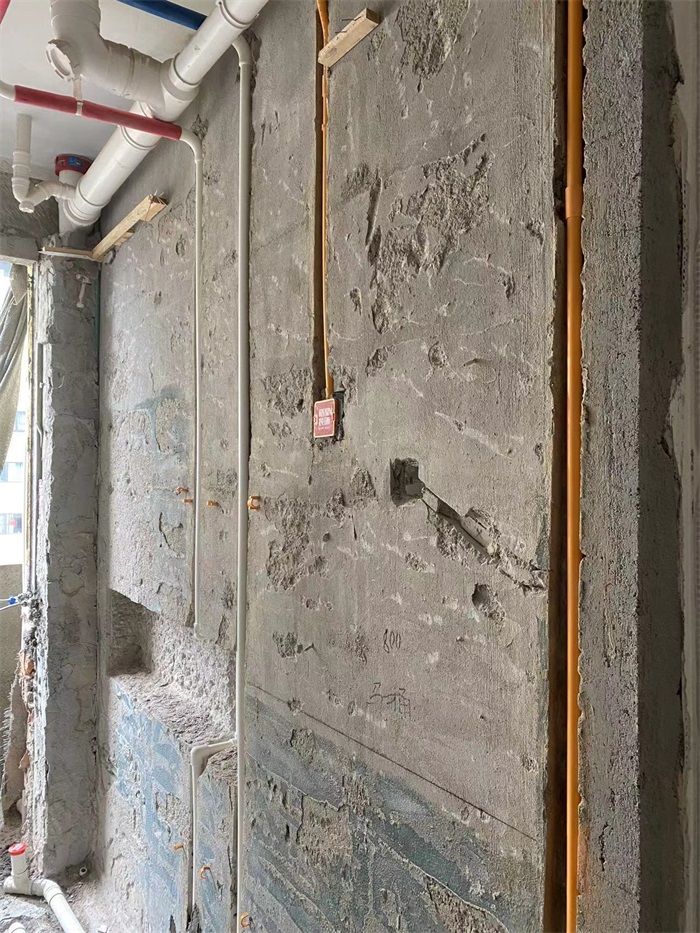

厨房水电布局对角

发表于 2022-2-26 14:28:47

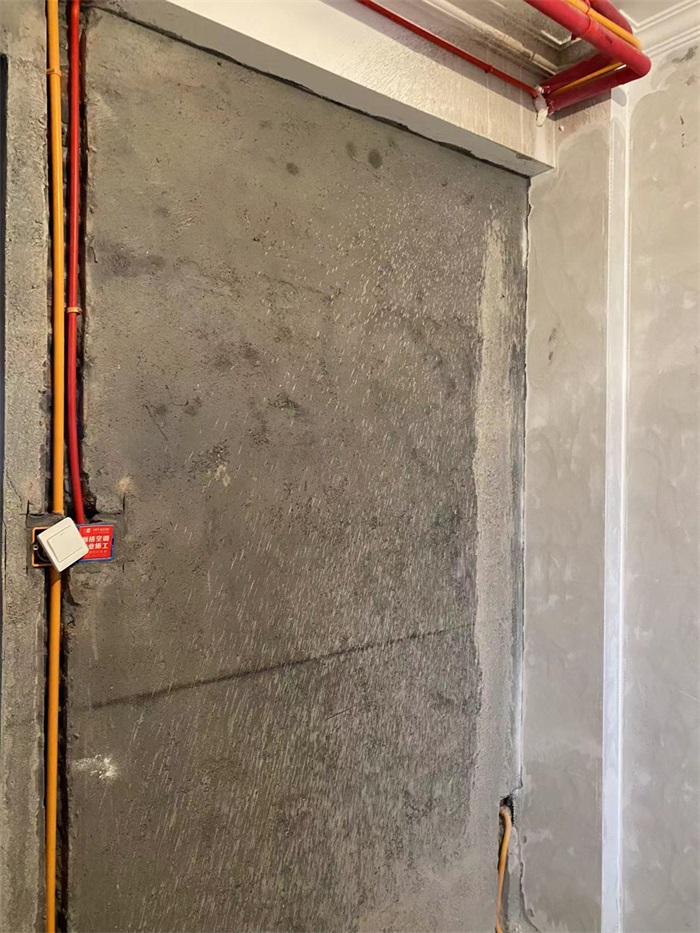

书房的水电布局

发表于 2022-2-26 14:29:58

本帖最后由格堂小周于 2022-2-27 17:37 编辑

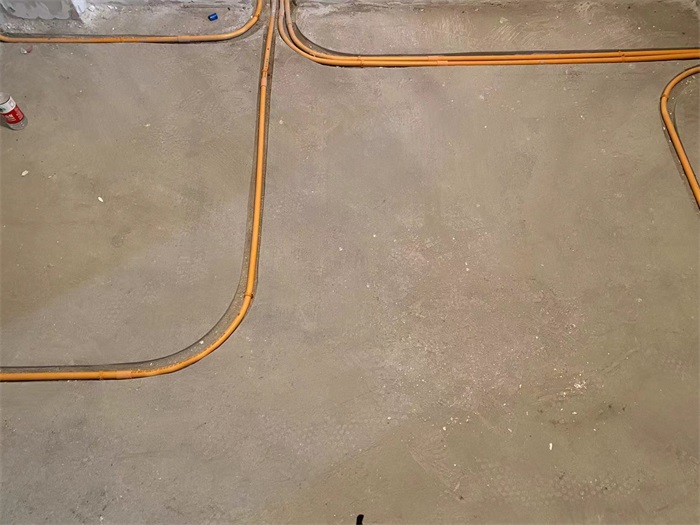

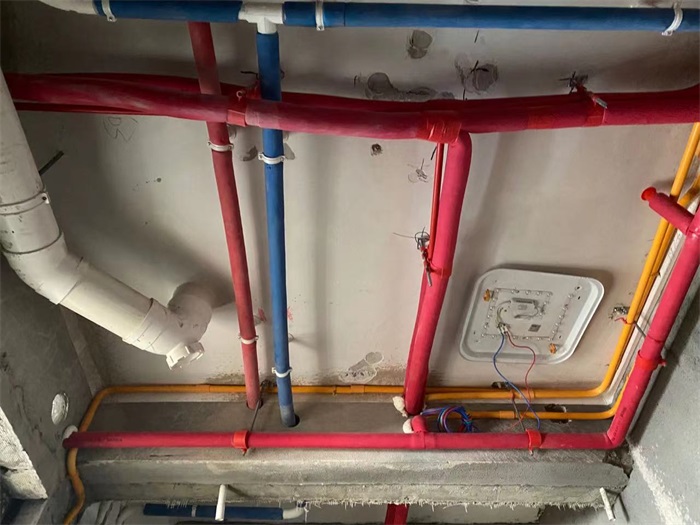

过道区域水电布局

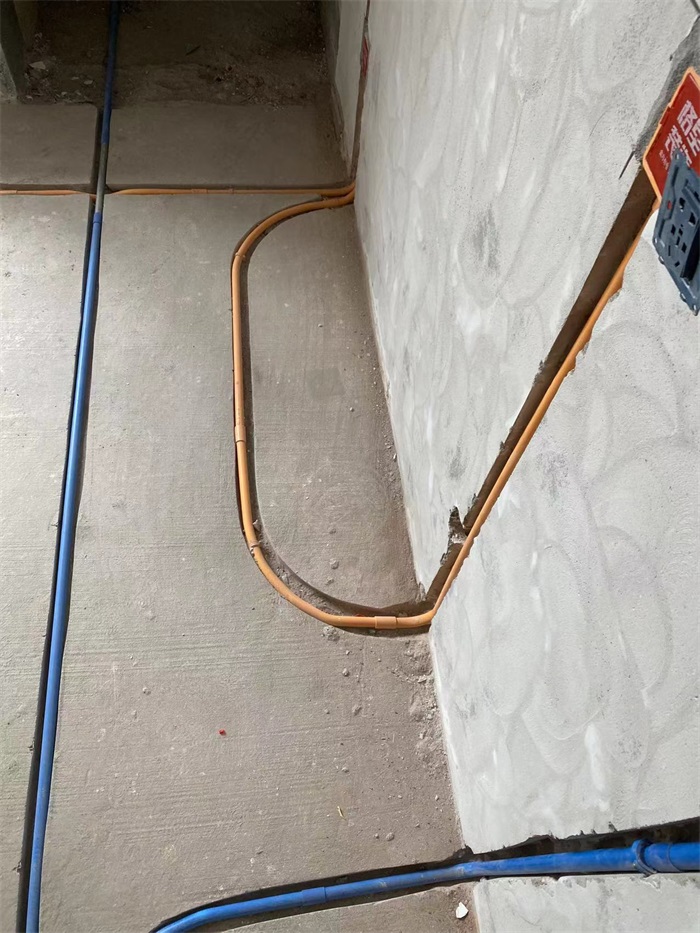

次卧的水电布局

发表于 2022-2-26 14:31:16

本帖最后由格堂小周于 2022-2-26 15:10 编辑

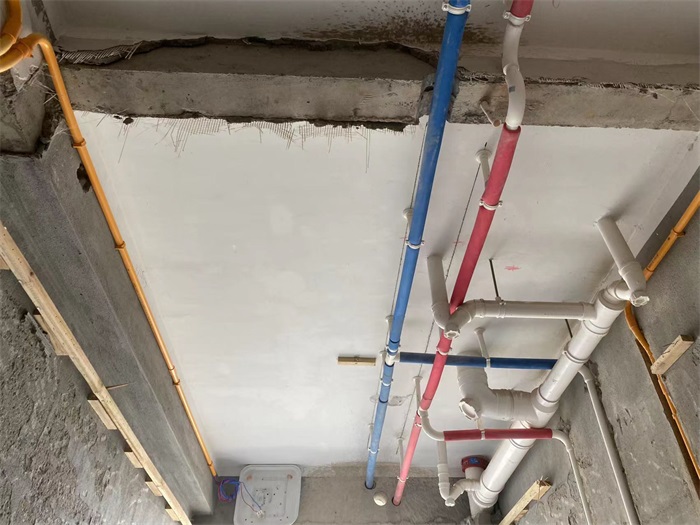

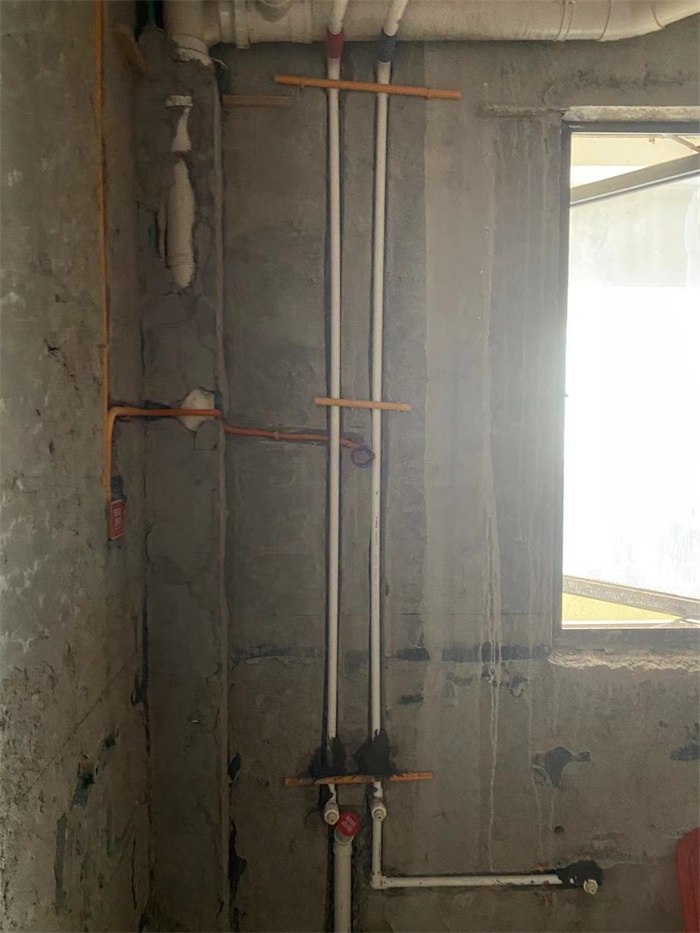

外卫水电布局

发表于 2022-2-26 14:32:28

主卧的水电布局

发表于 2022-2-26 14:33:53

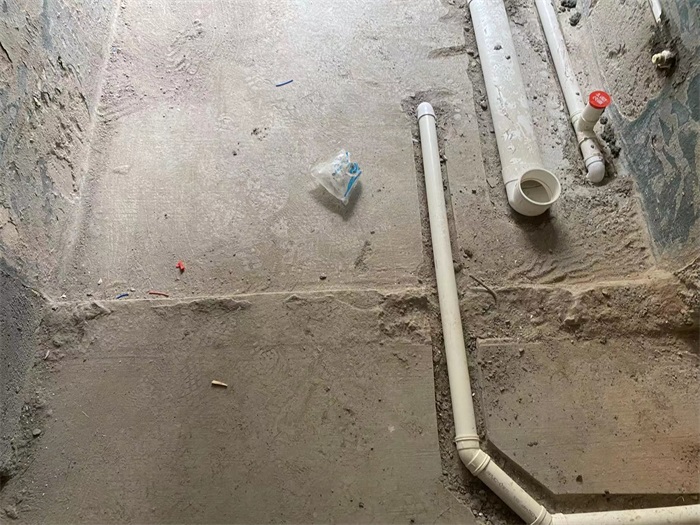

内卫的水电布局

发表于 2022-2-26 14:50:07

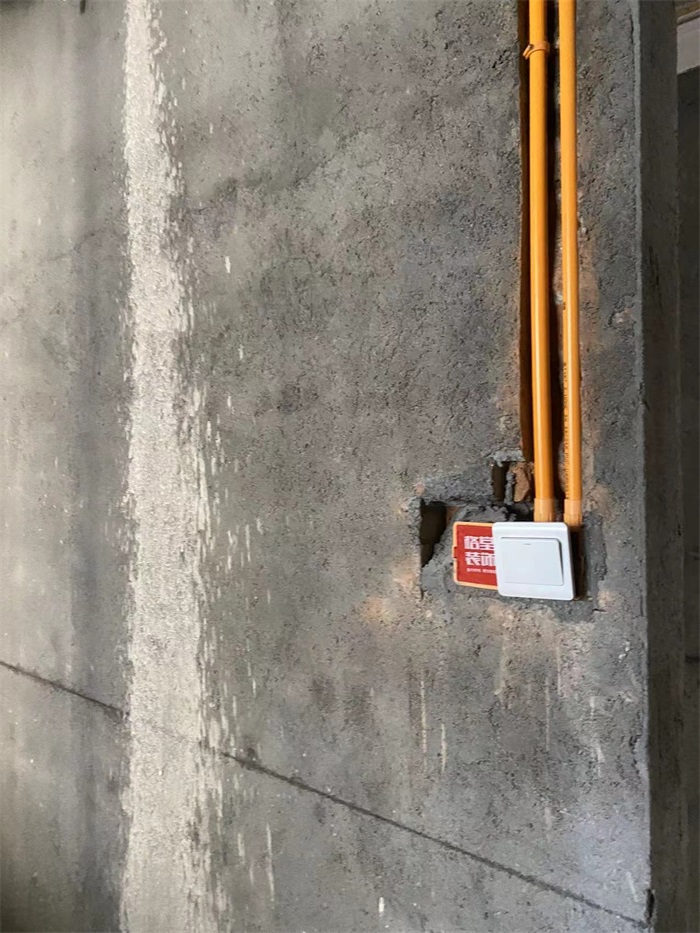

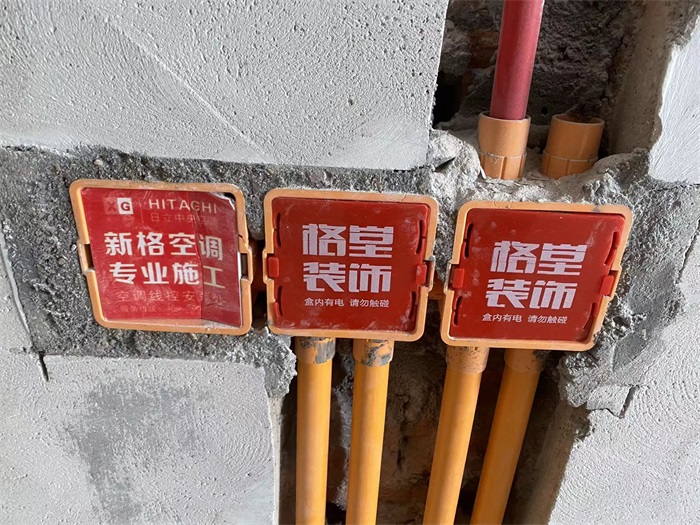

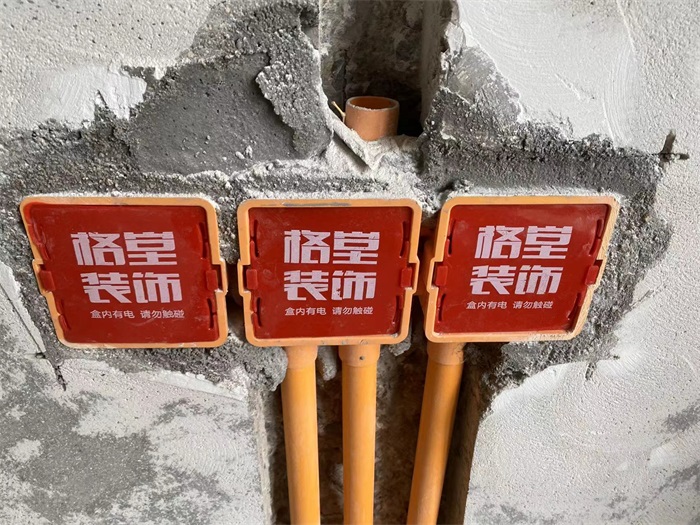

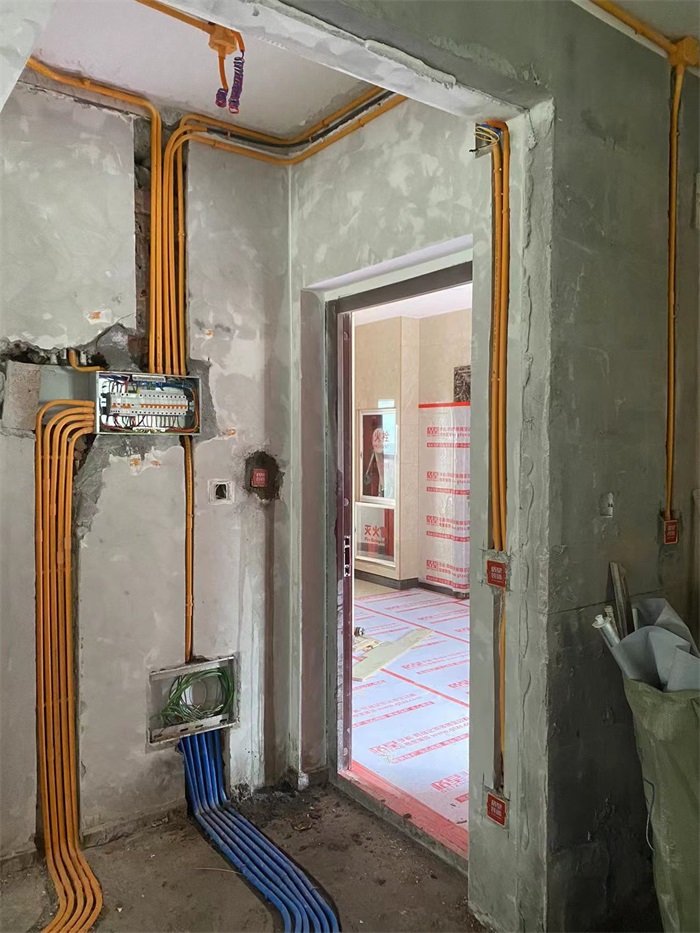

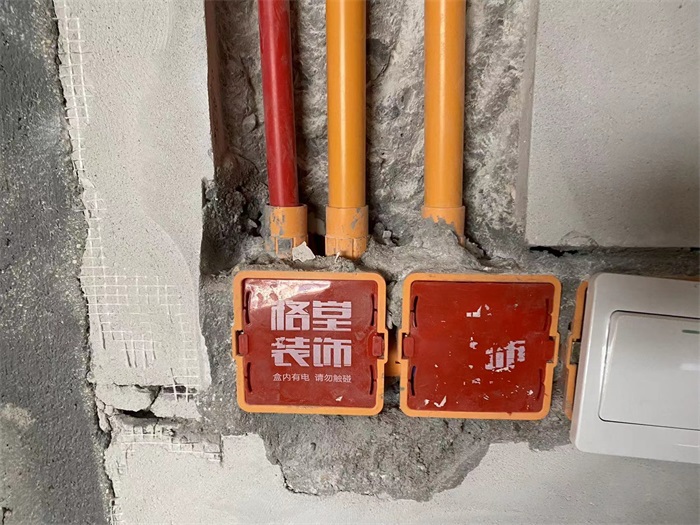

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-2-26 14:51:49

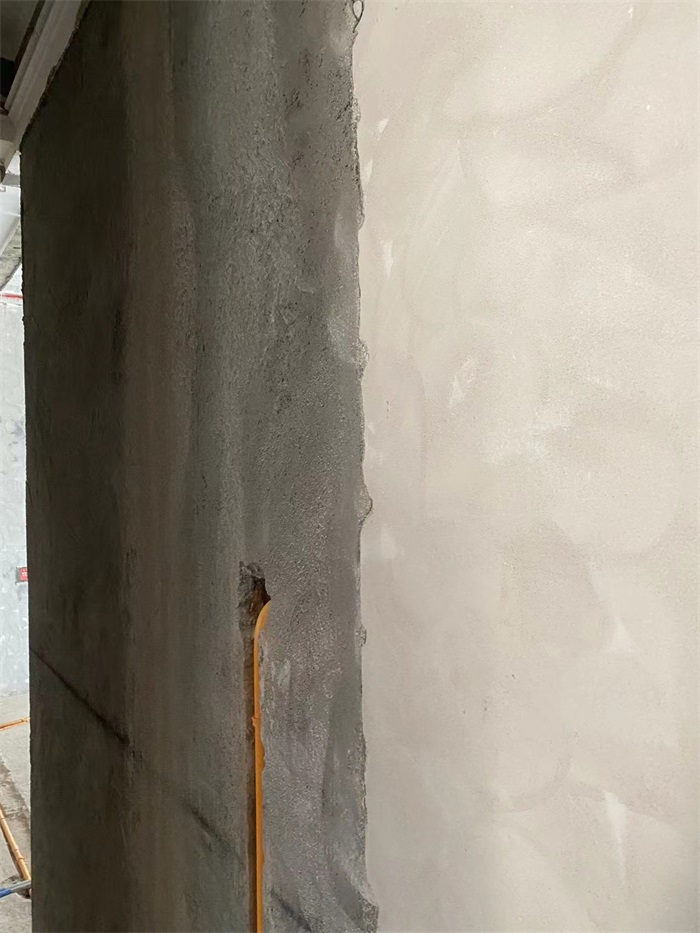

墙角禁止走管，距墙30公分以上。

发表于 2022-2-26 14:53:43

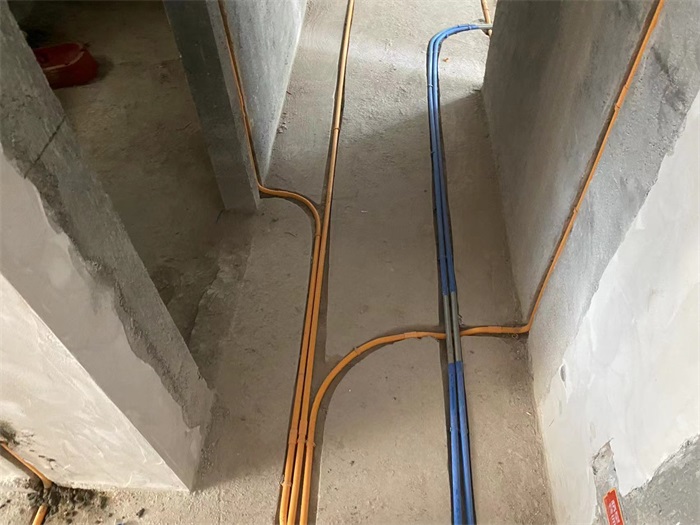

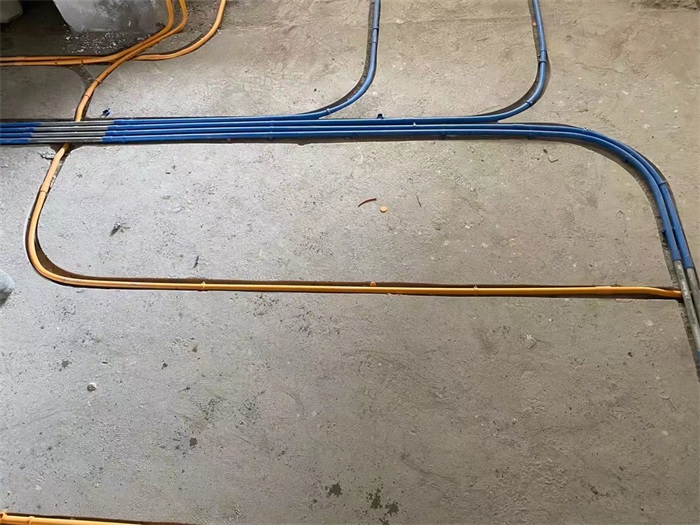

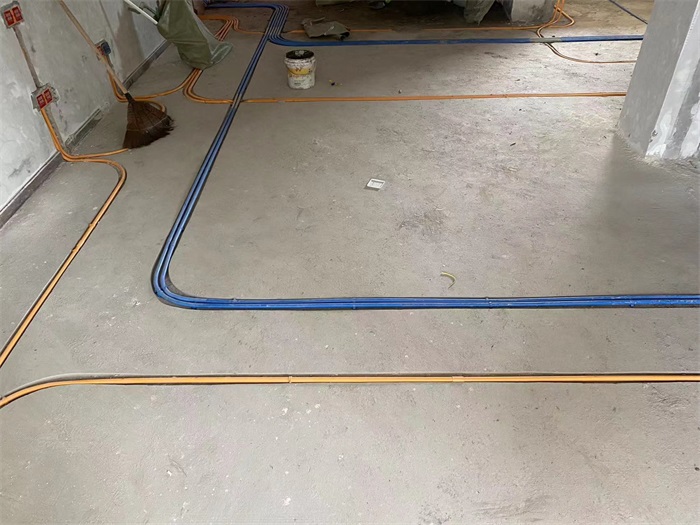

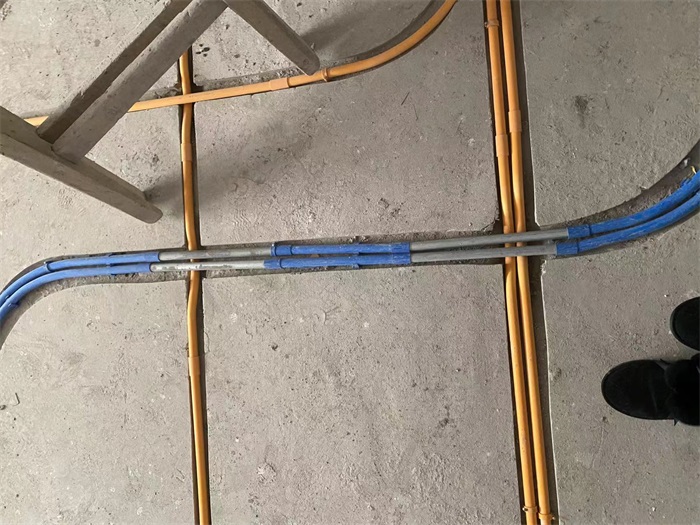

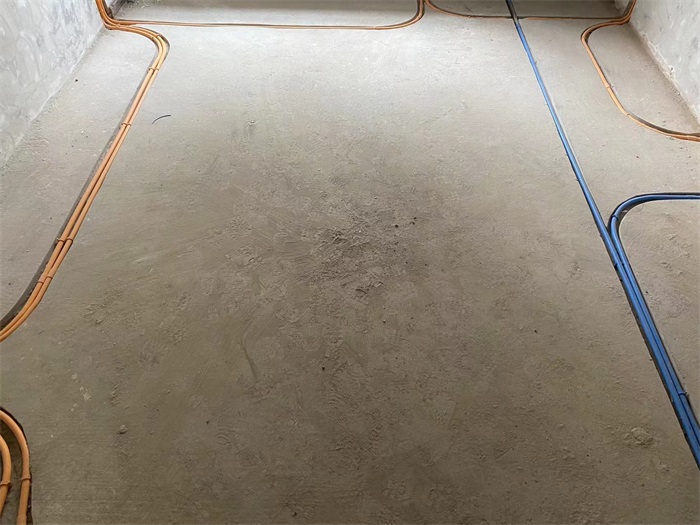

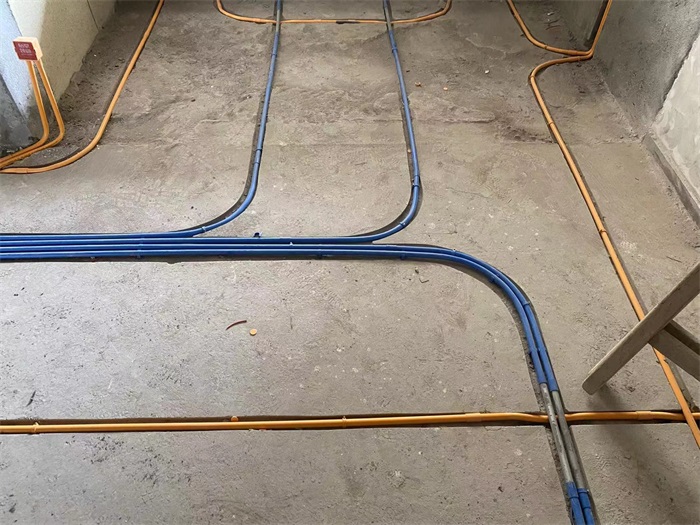

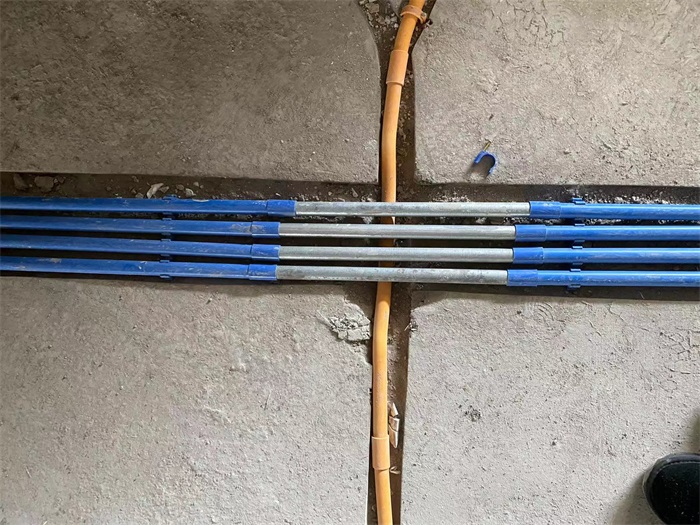

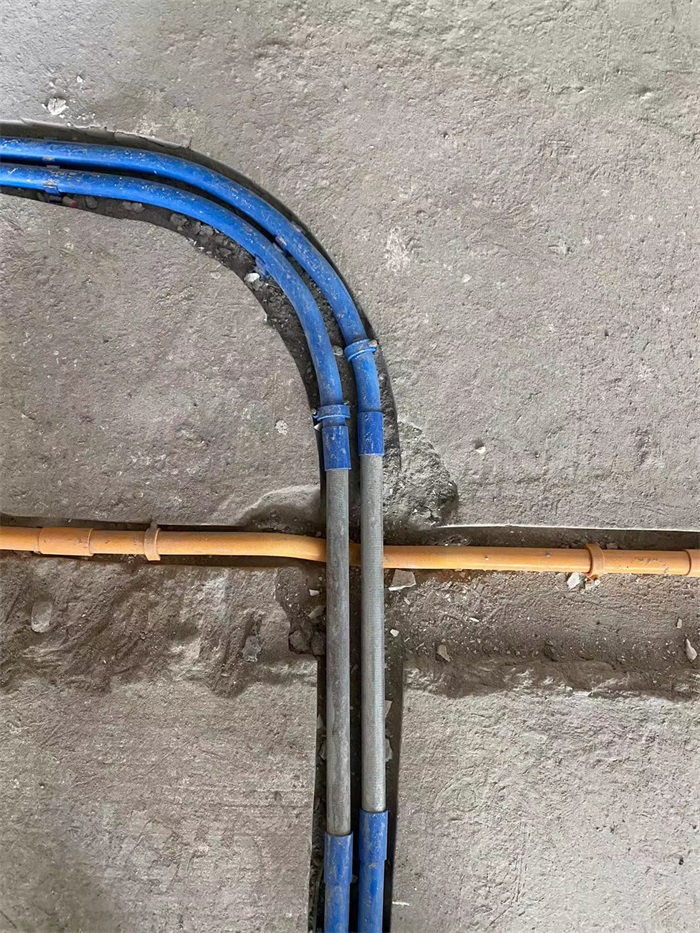

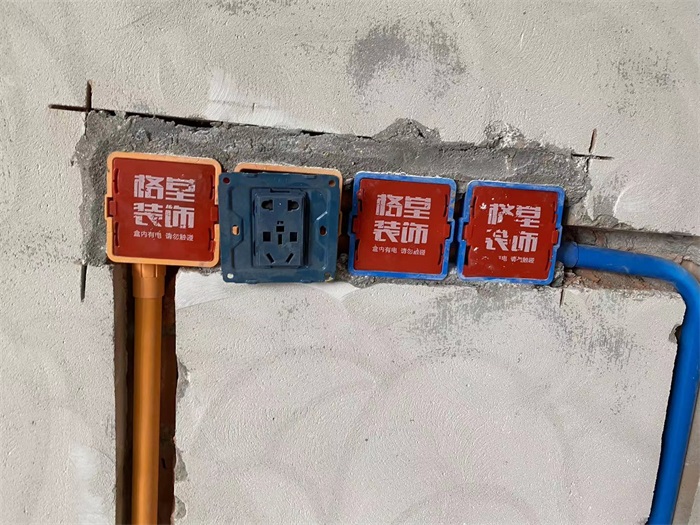

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。
