恒盛名苑71-2-4#100㎡现代——艺术若是最美的花朵，生活就是开花的树木

发表于 2021-12-21 16:03:09

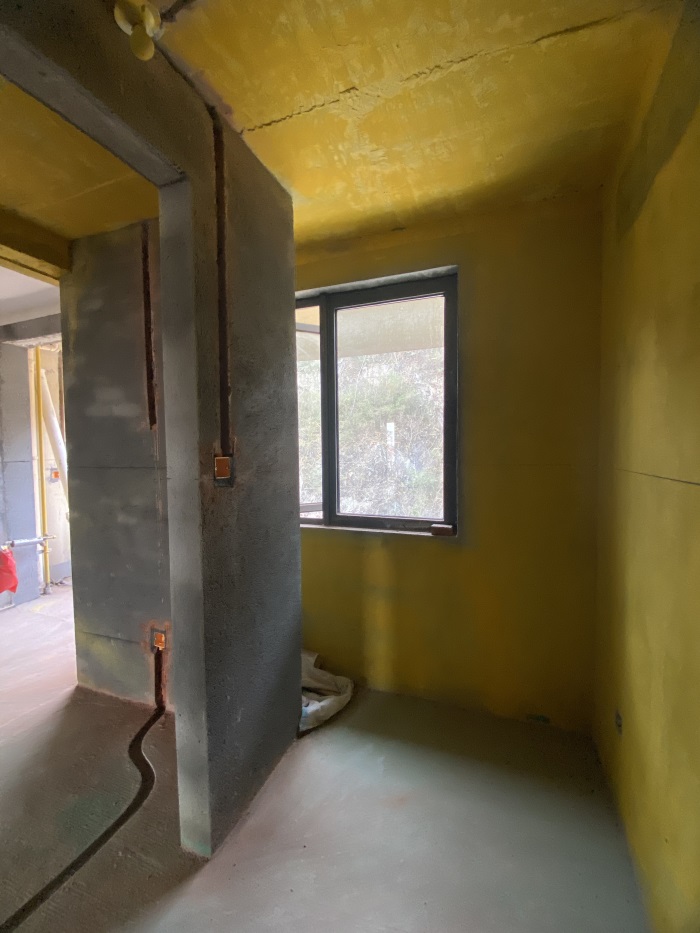

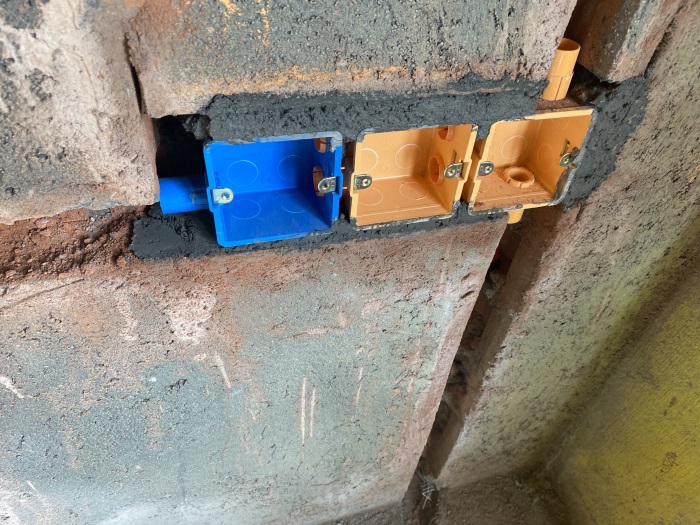

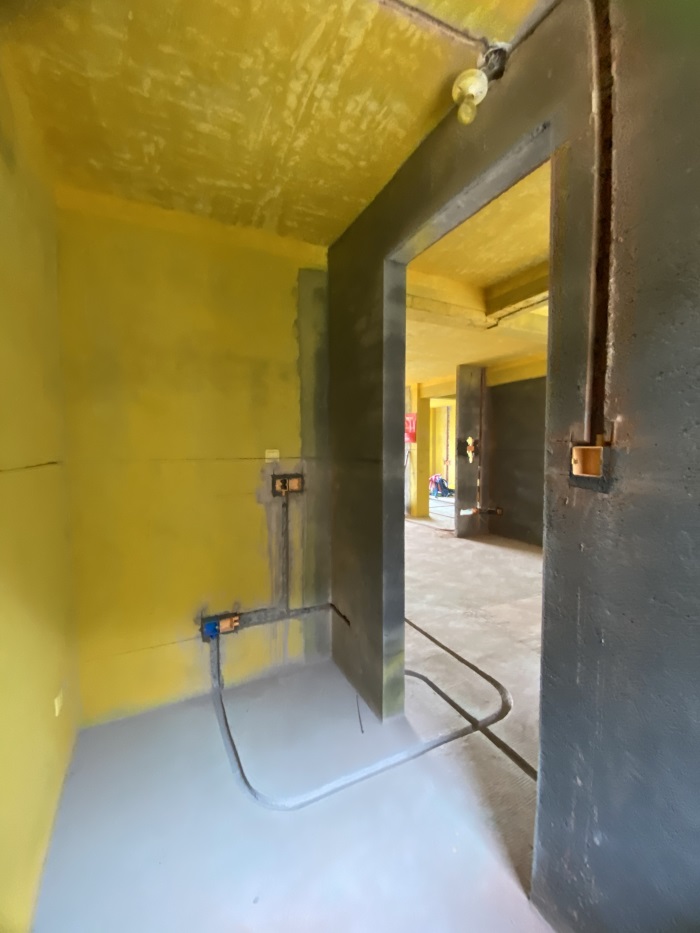

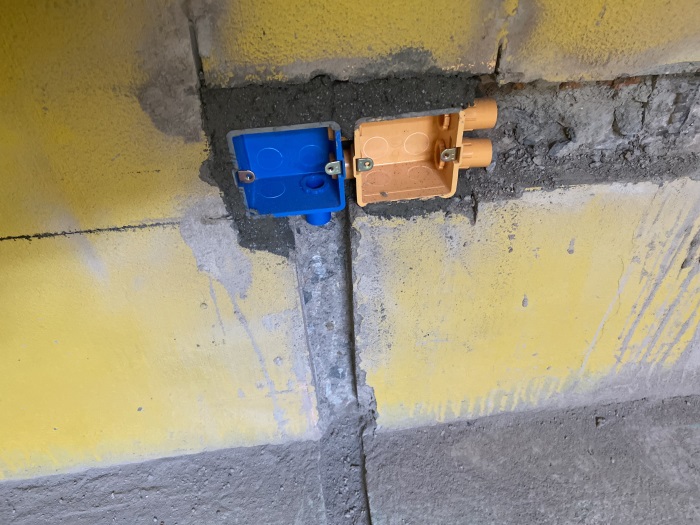

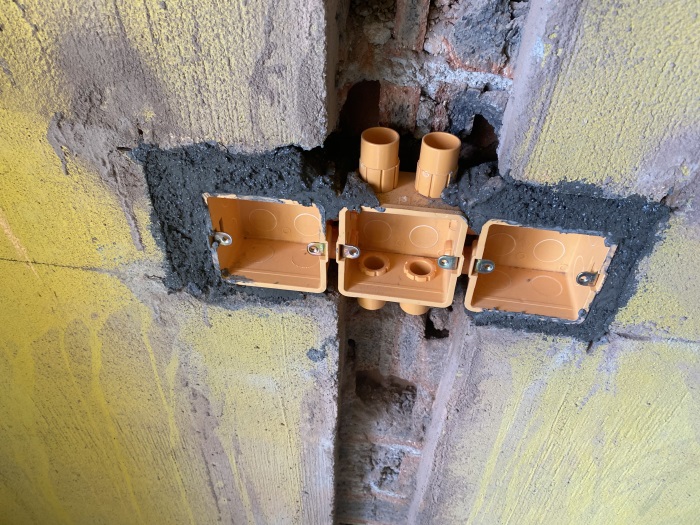

次卧墙面暗盒安装平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2021-12-21 16:04:52

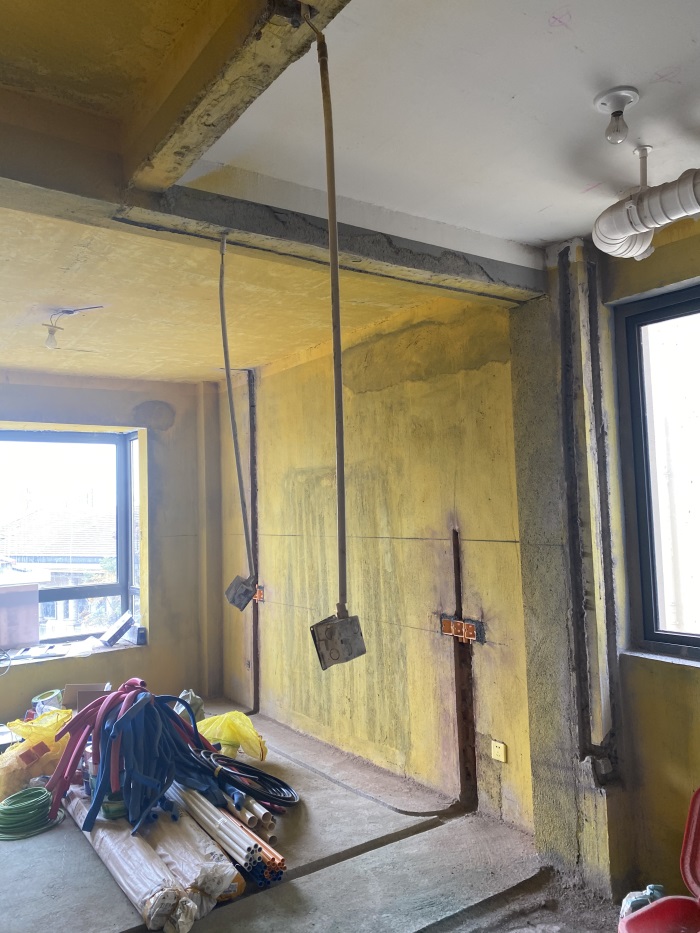

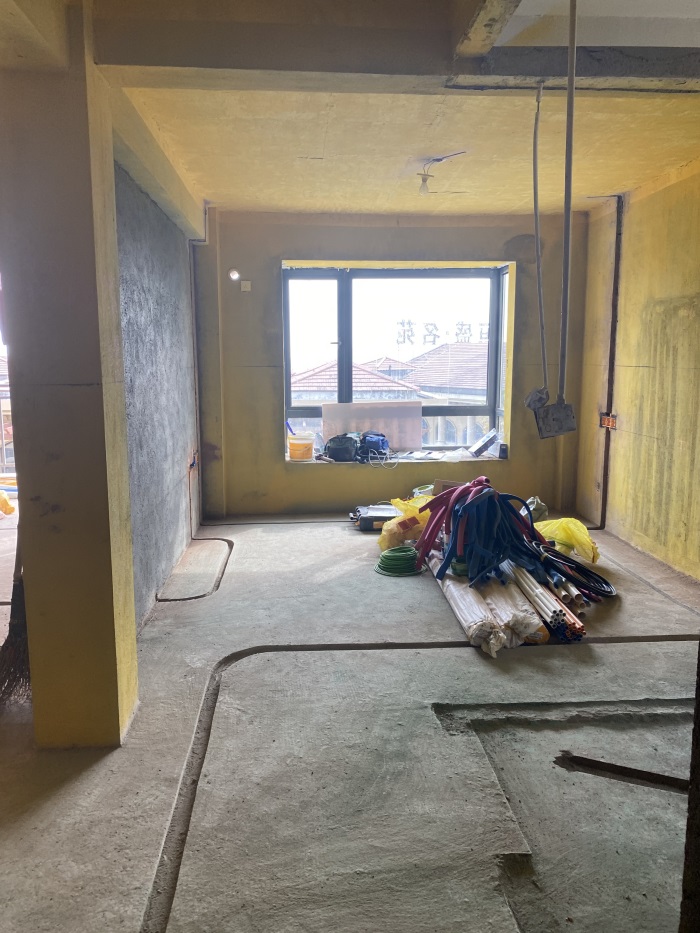

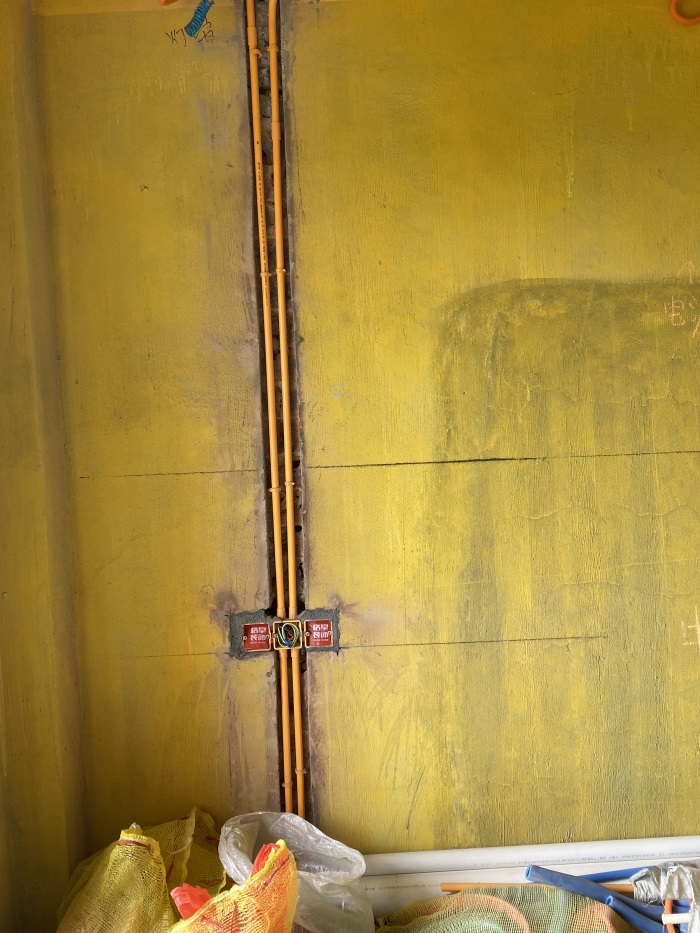

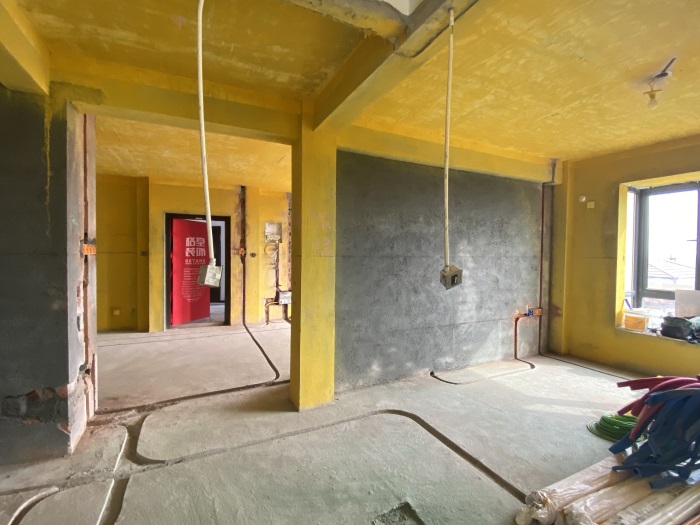

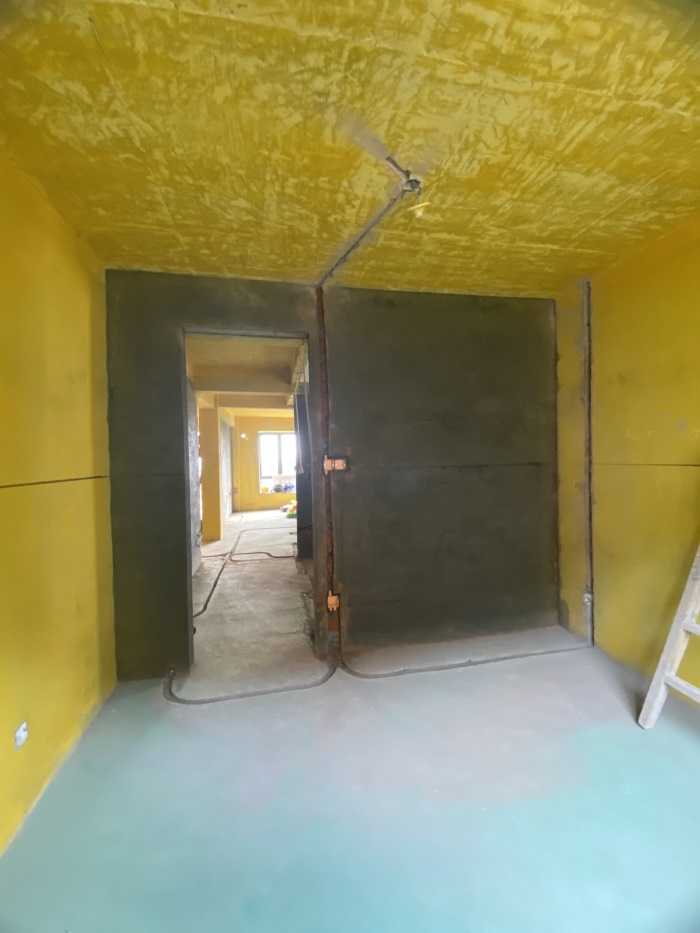

主卧墙面线槽，横平竖直哦！

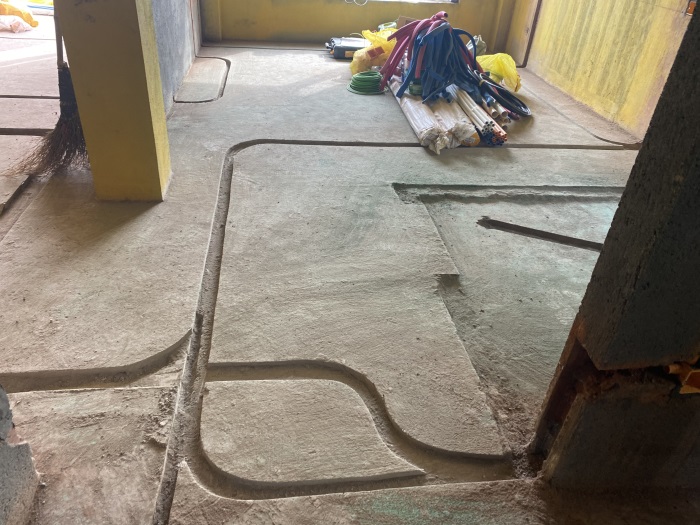

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

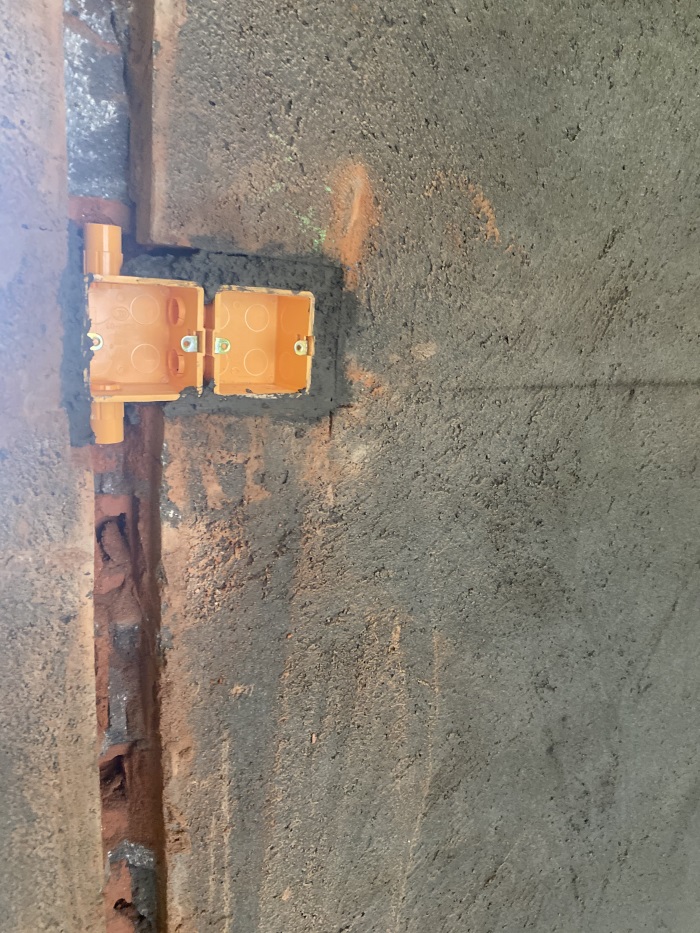

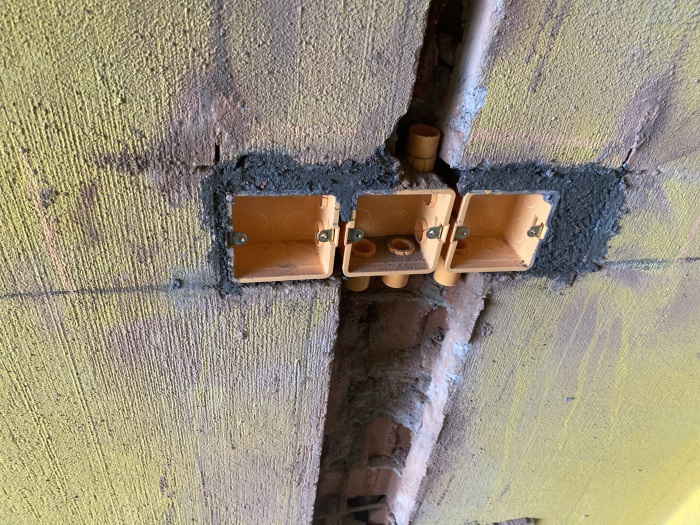

墙面暗盒安装平整。

发表于 2021-12-21 16:05:47

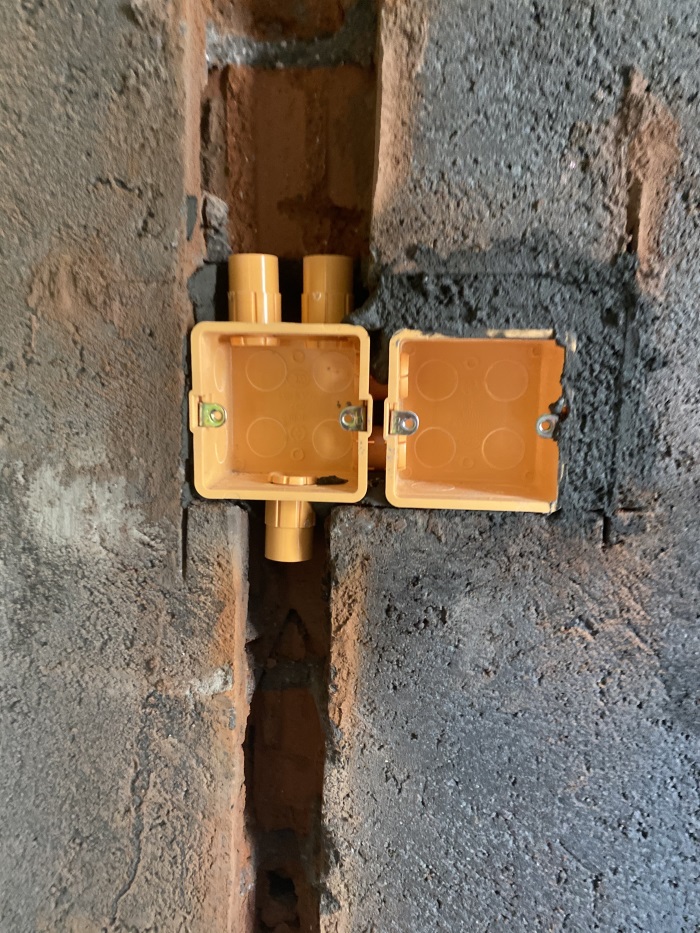

主卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2021-12-21 16:06:24

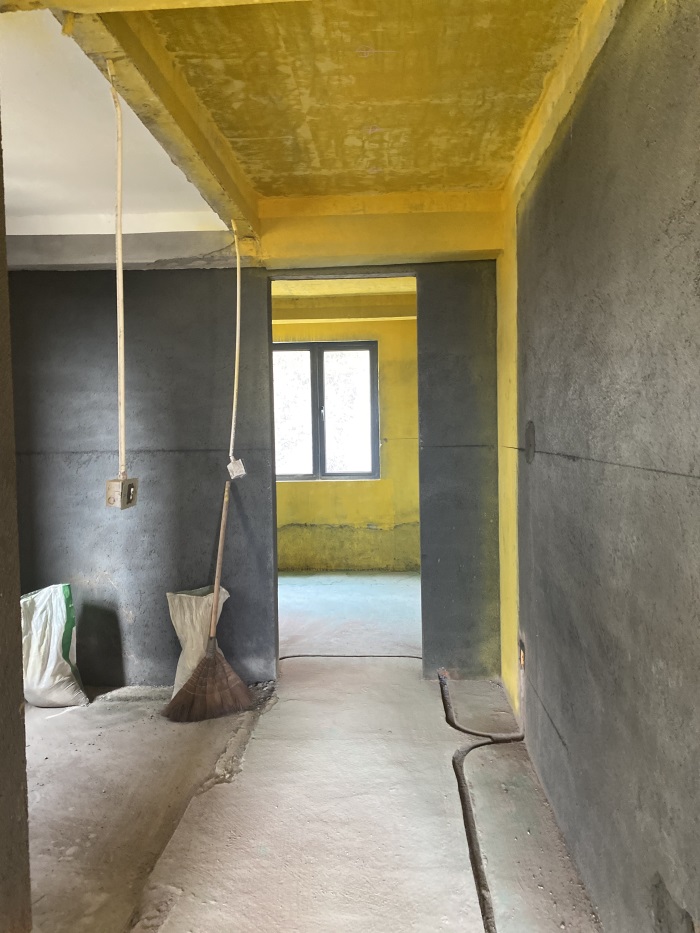

干区

发表于 2021-12-21 16:06:52

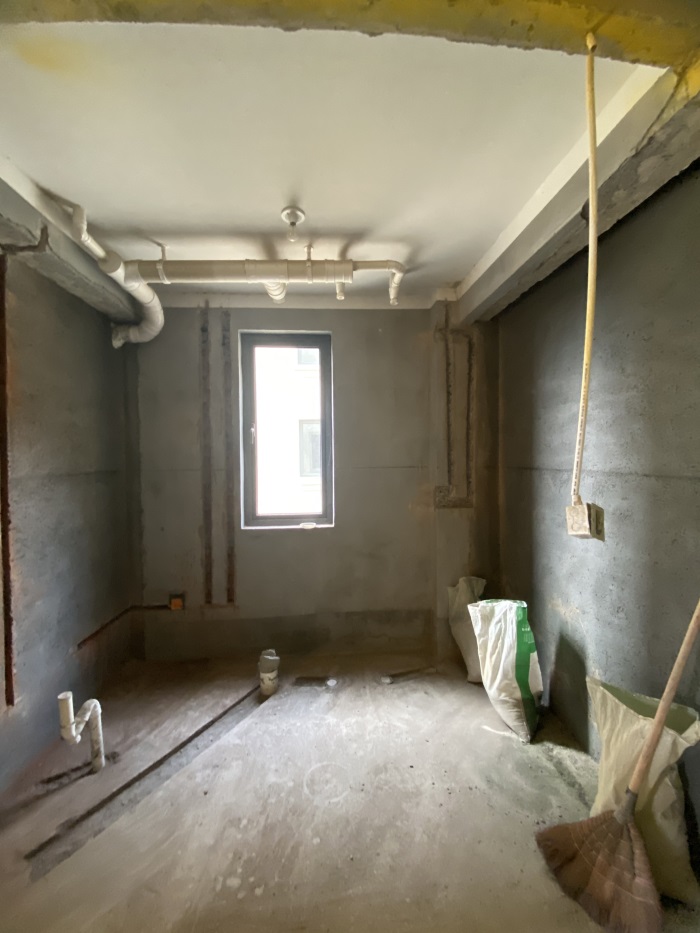

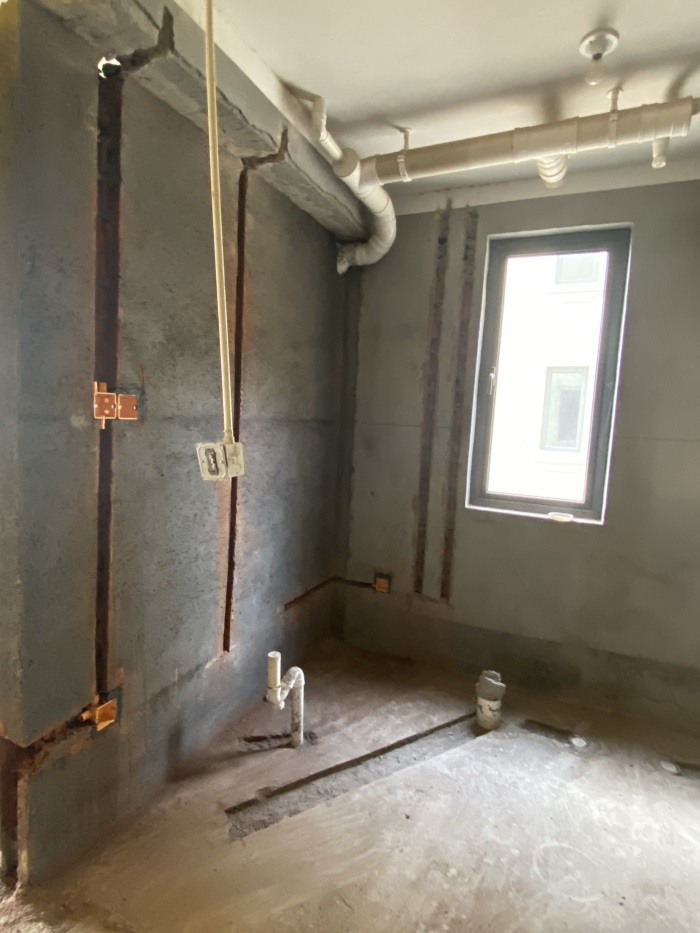

主卫

发表于 2021-12-21 16:07:25

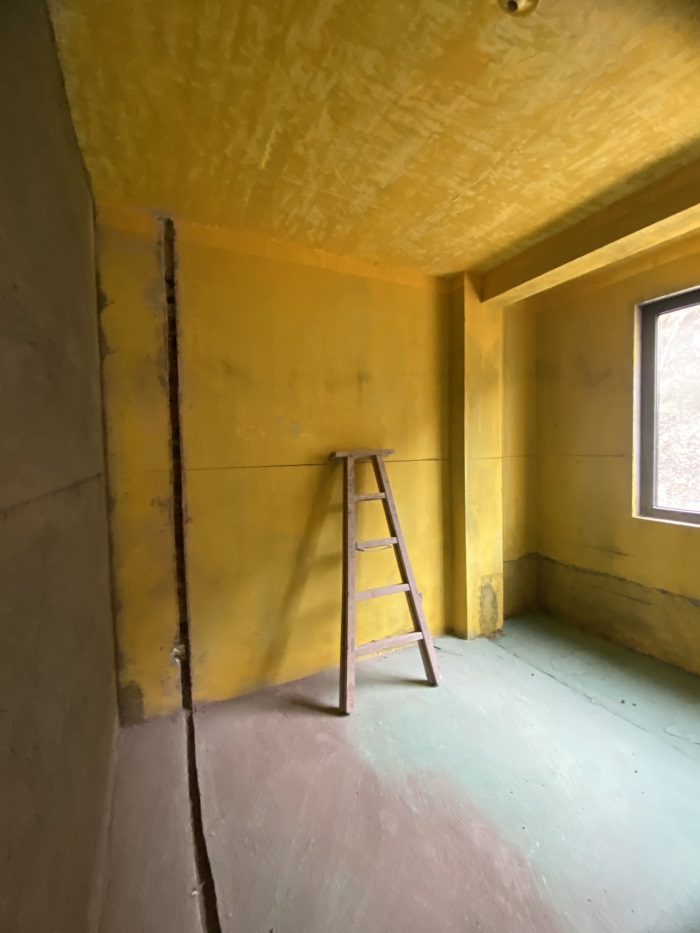

衣帽间

发表于 2021-12-30 10:10:33

本帖最后由格堂飞飞于 2021-12-30 10:13 编辑

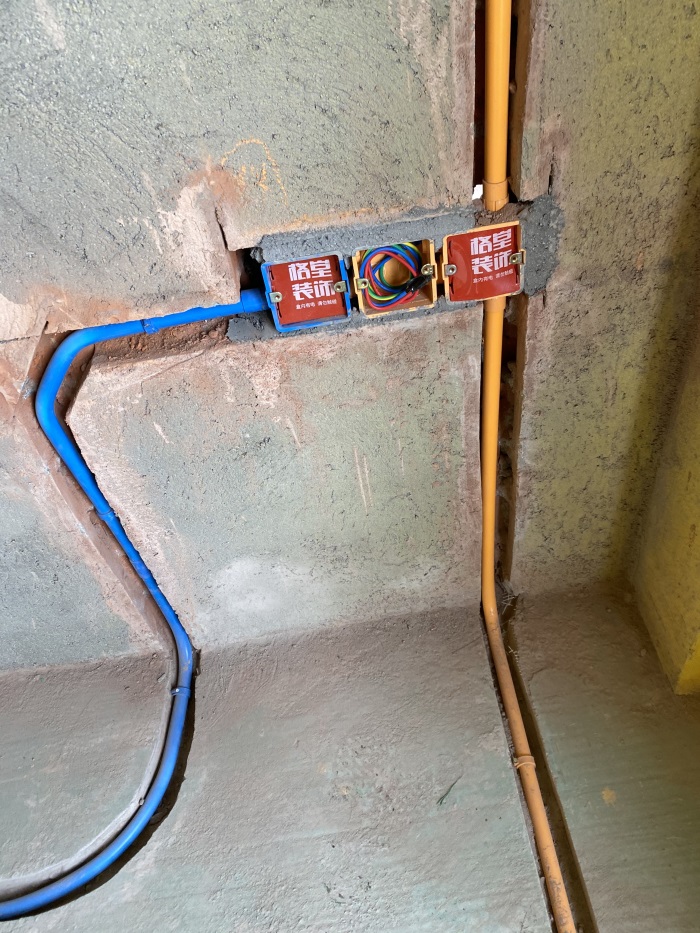

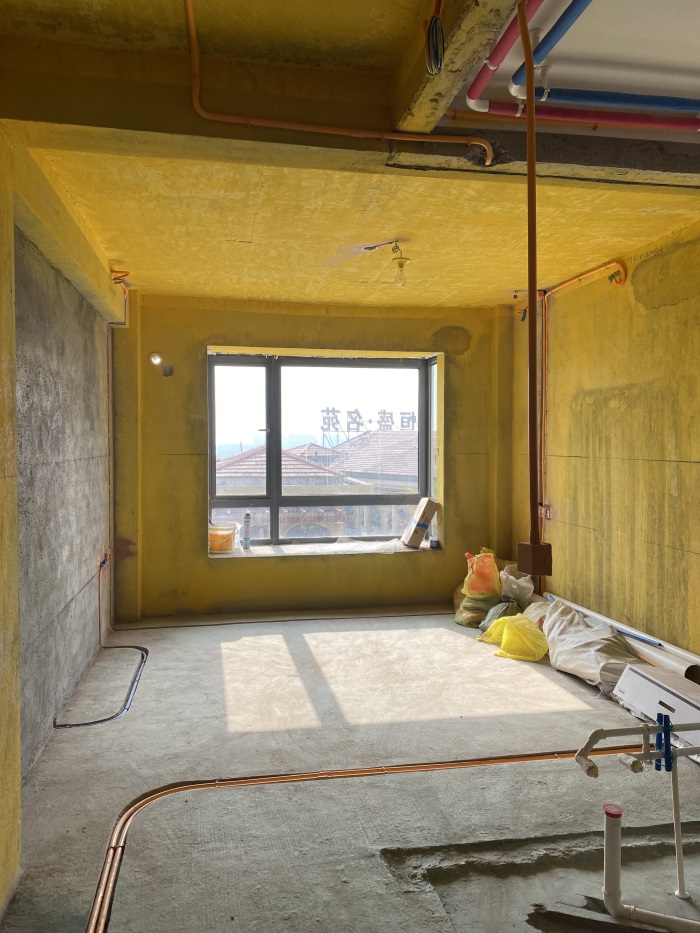

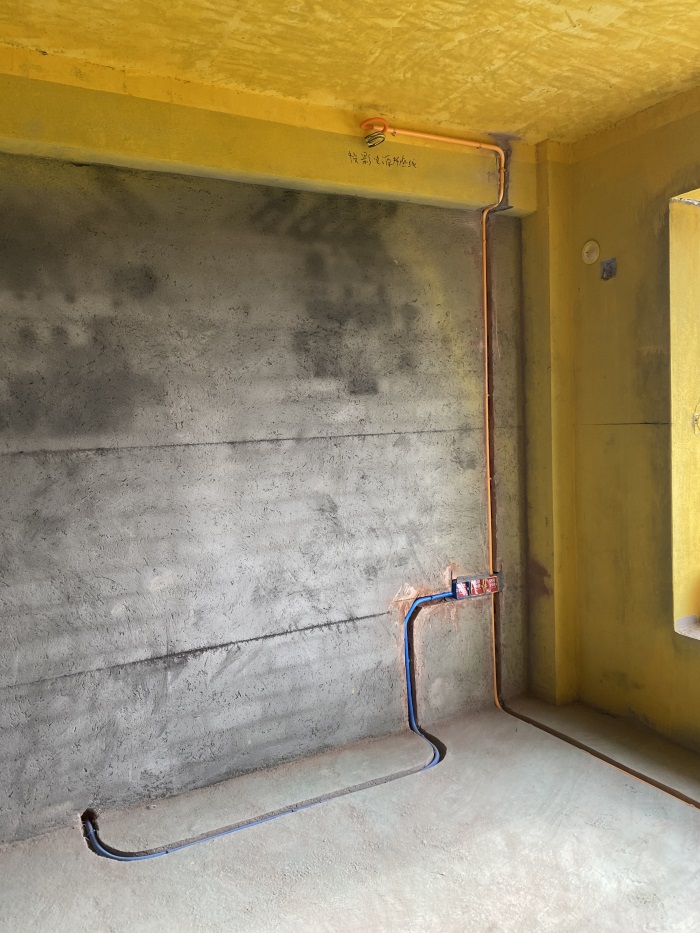

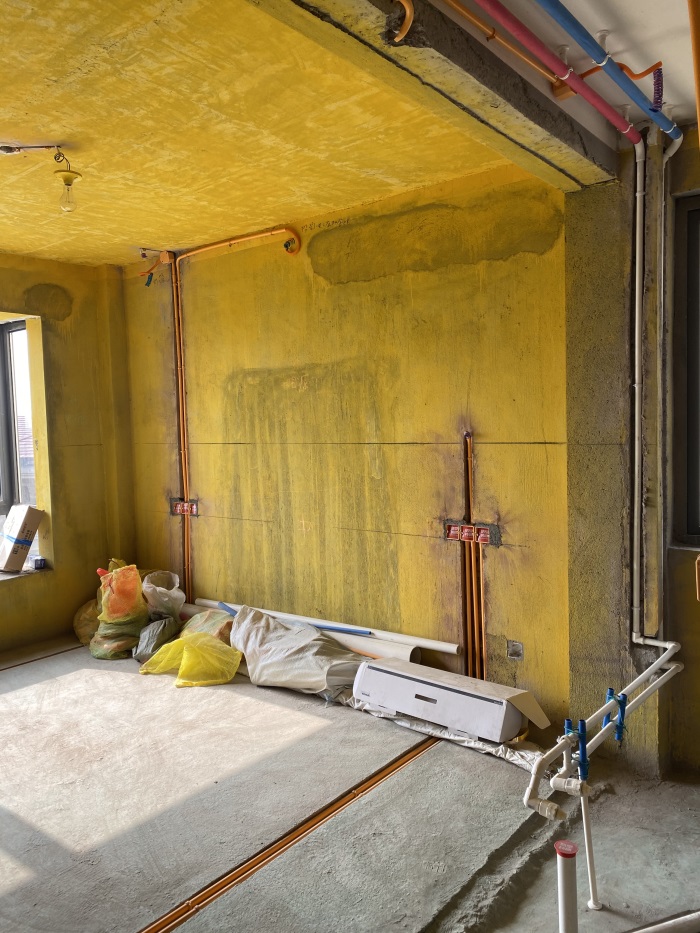

主卧墙面和地面，线管布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

床头墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面普通插座离地净高30厘米。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止信号干扰。

墙面开关离地净高1.3米。

发表于 2021-12-30 10:17:21

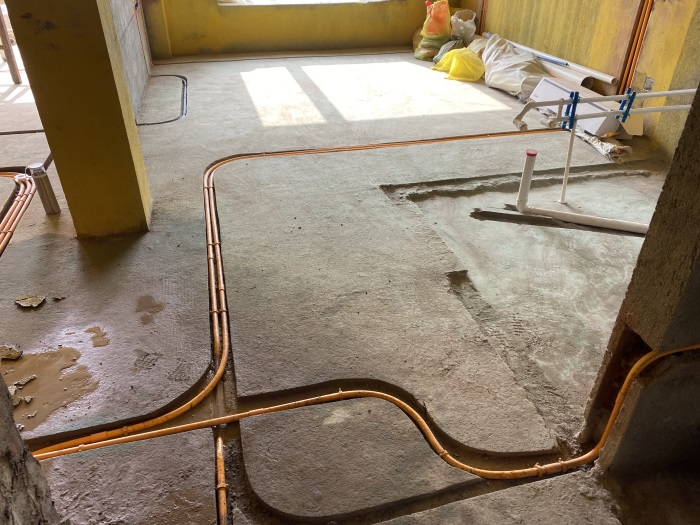

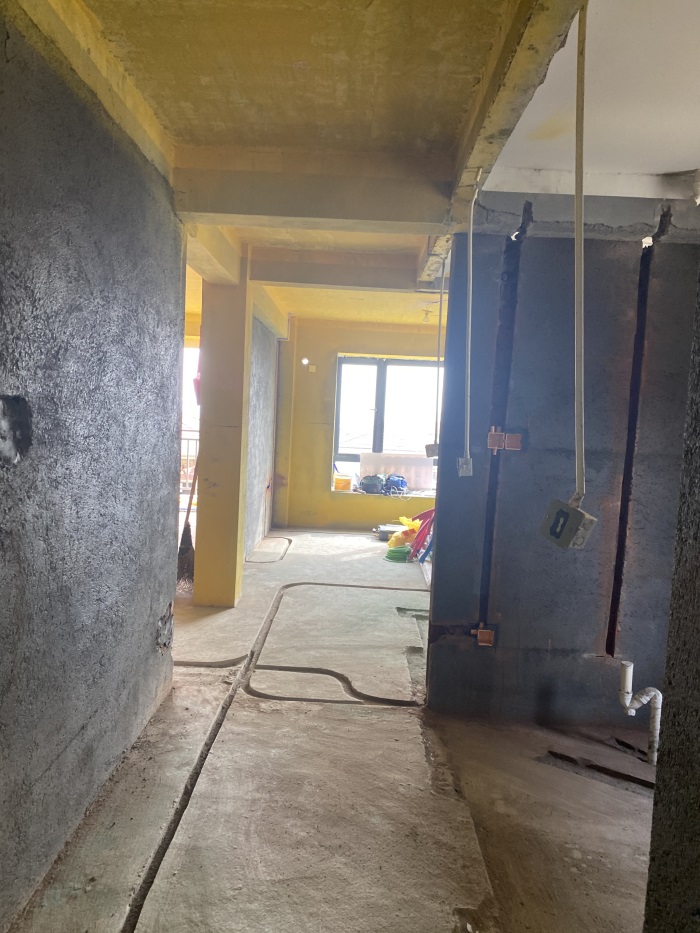

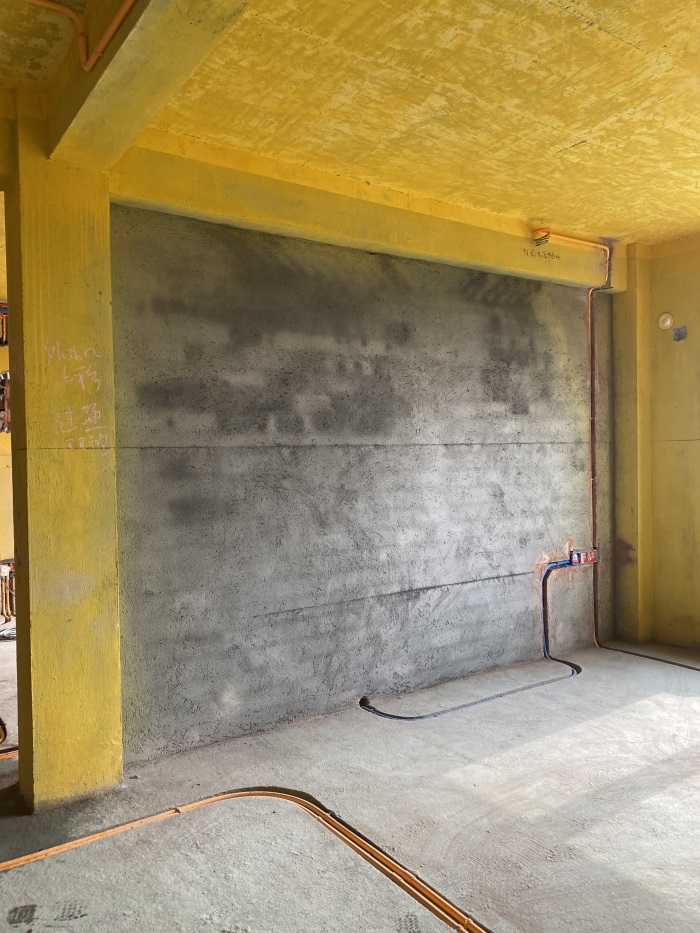

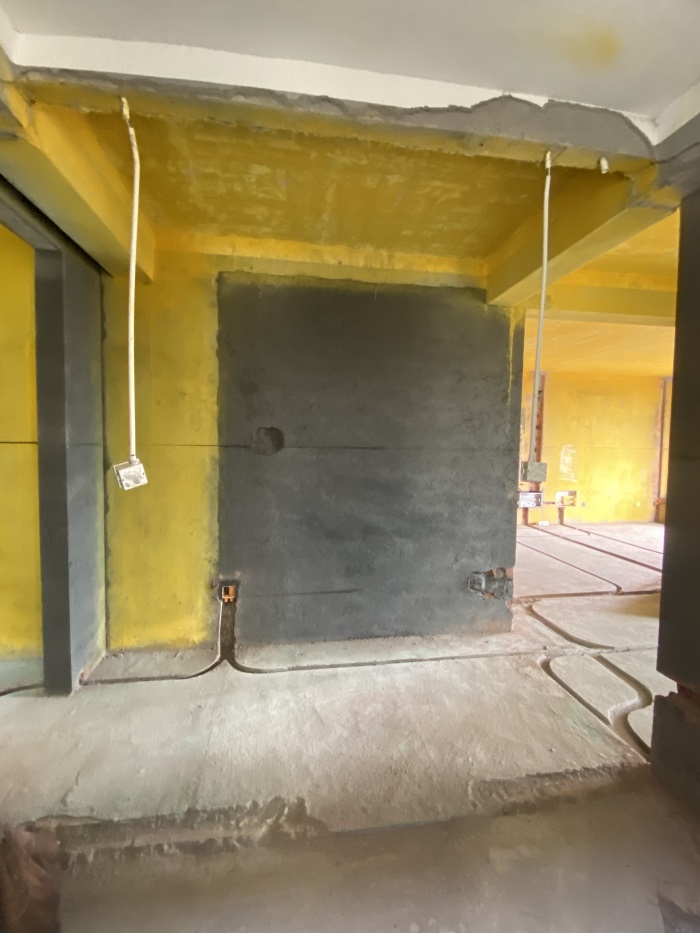

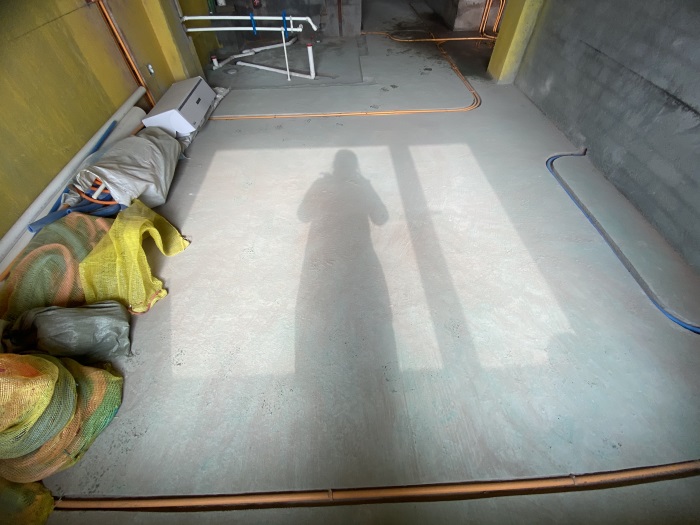

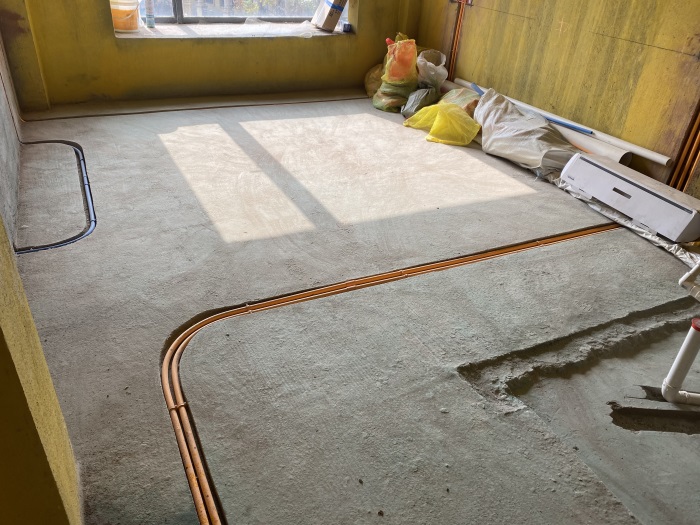

主卧地面线管，强弱电线距离30厘米以上，防止信号干扰！

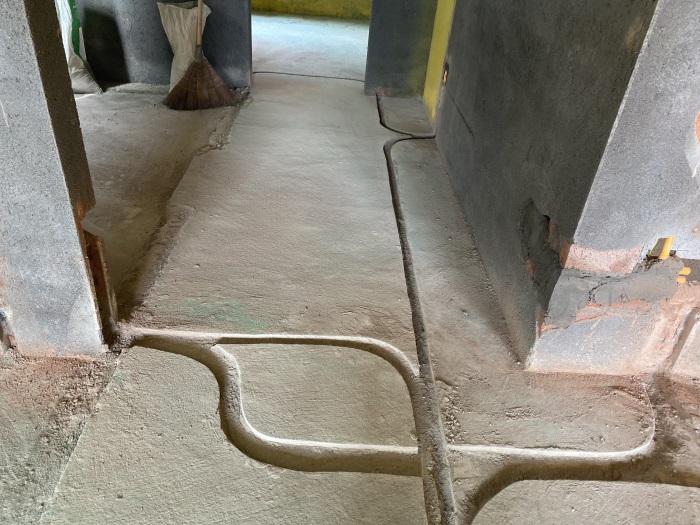

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线卡，固定到位，平整美观哦!

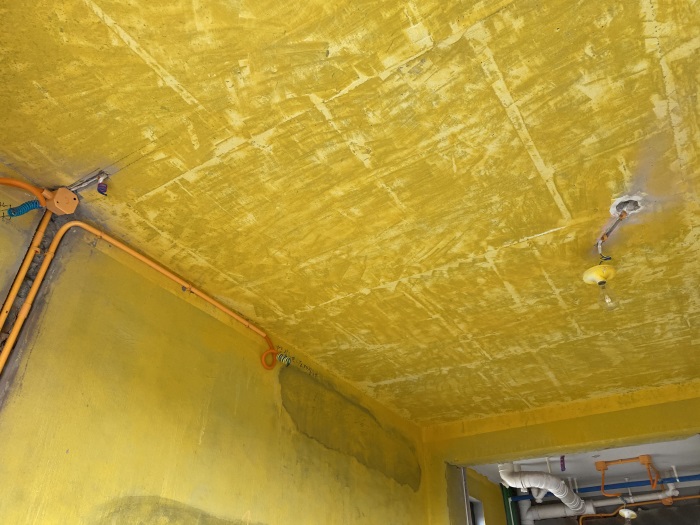

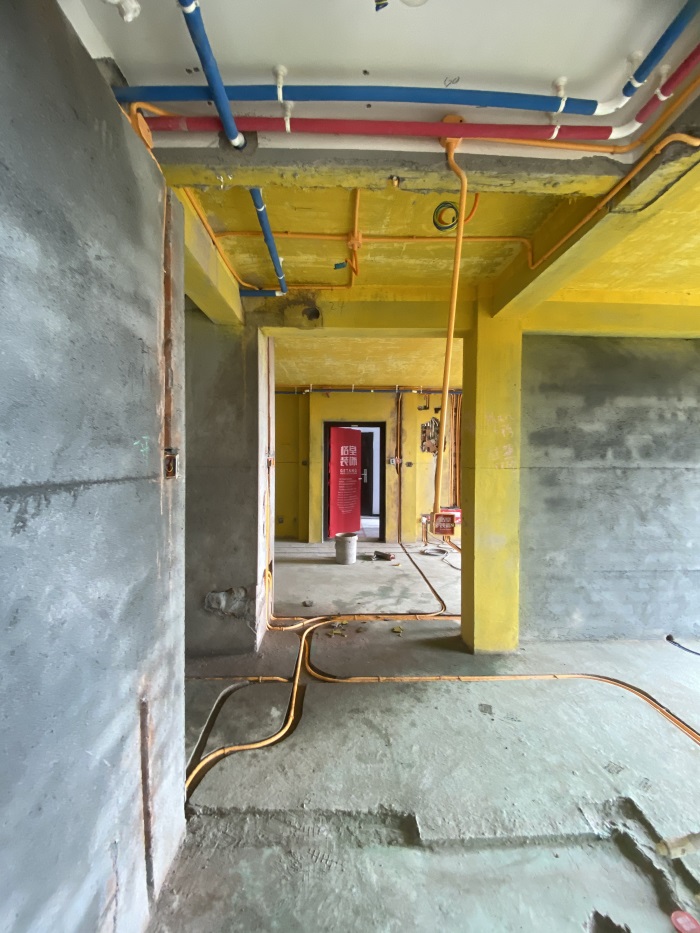

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

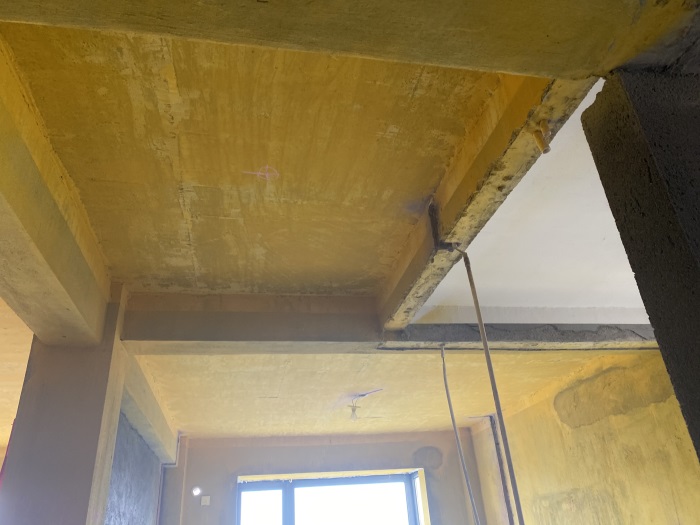

灯头线套黄腊管保护，防止电线划伤！

发表于 2021-12-30 10:19:22

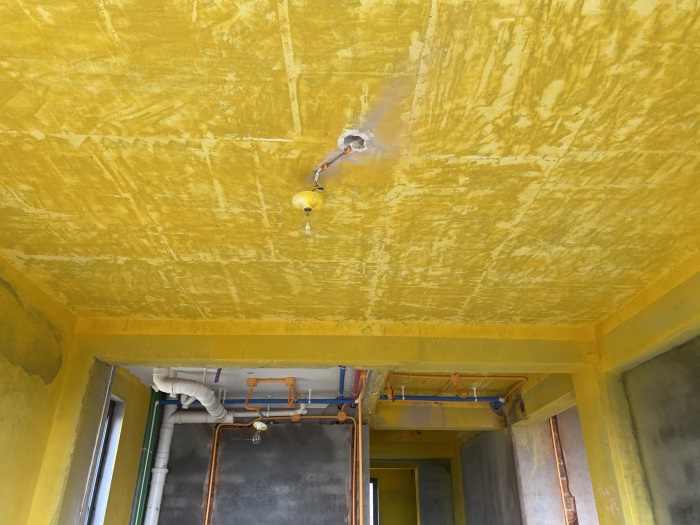

主卧灯头线套黄腊管保护，防止电线划伤。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

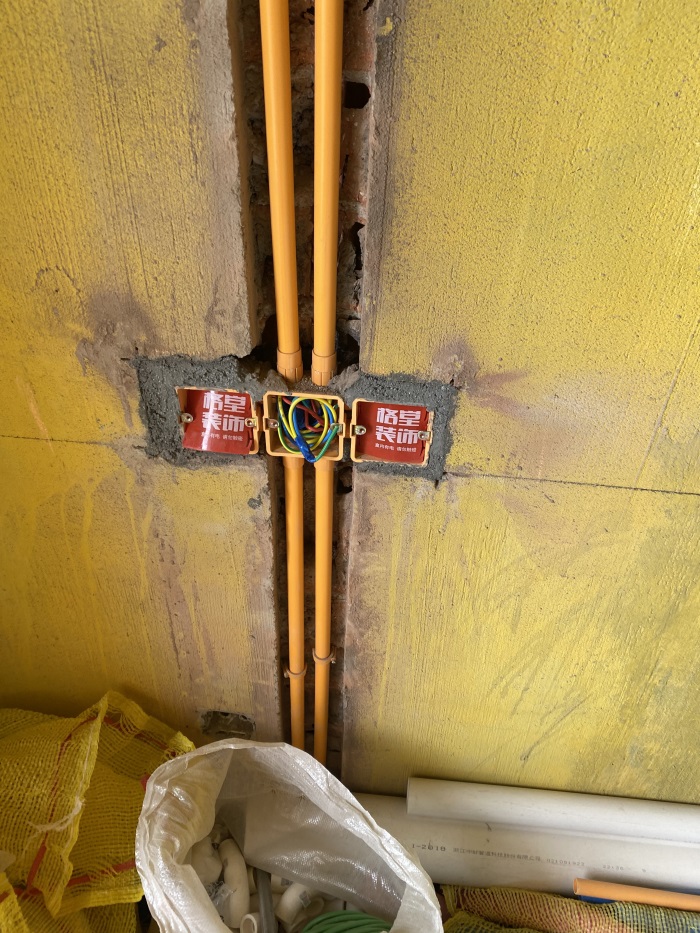

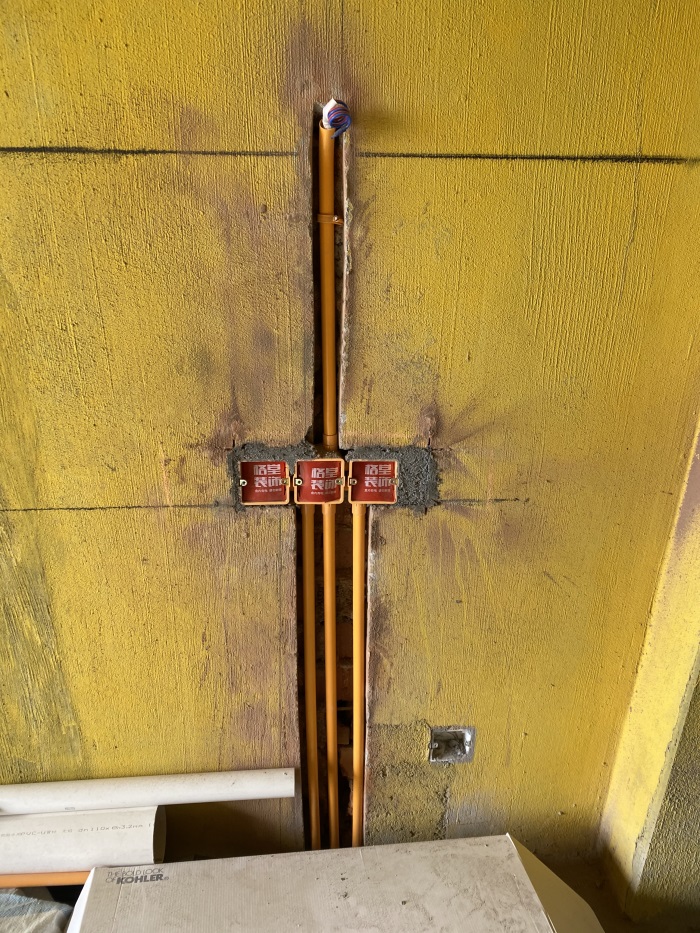

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-12-30 10:23:53

本帖最后由格堂飞飞于 2021-12-30 10:26 编辑

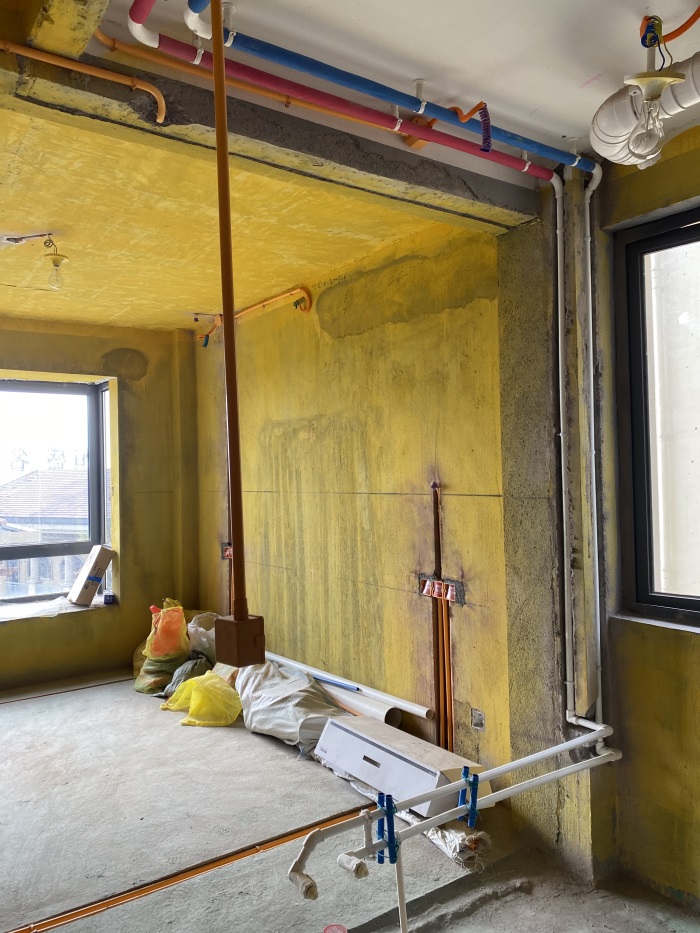

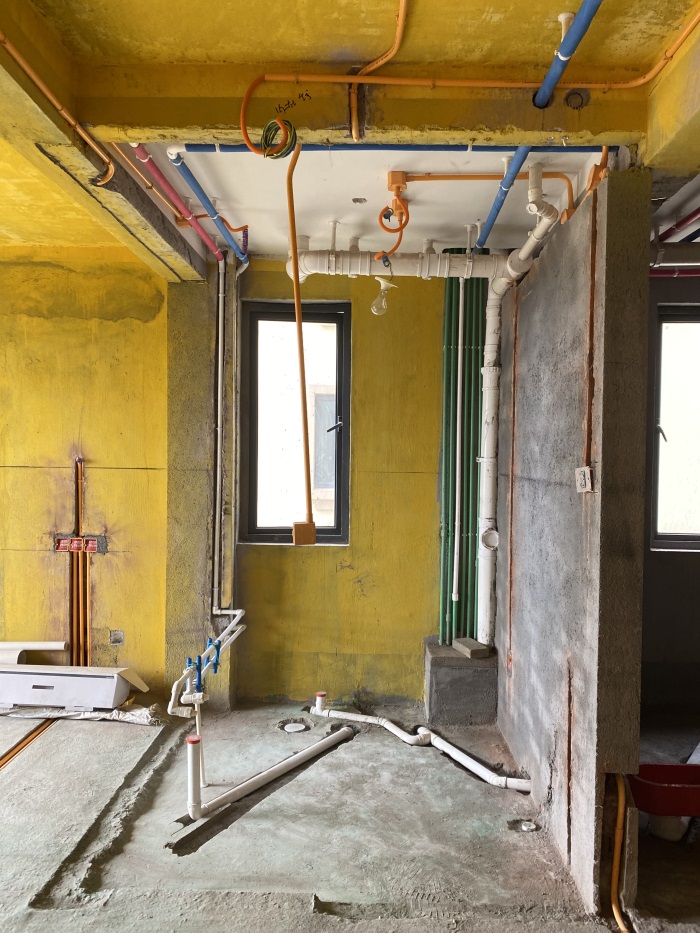

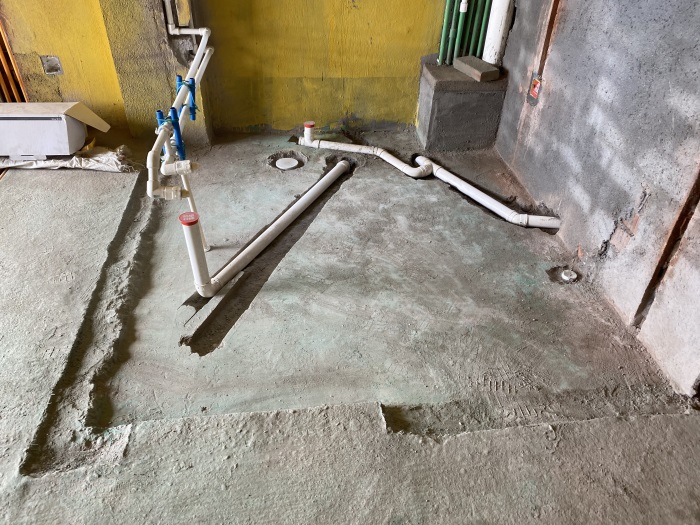

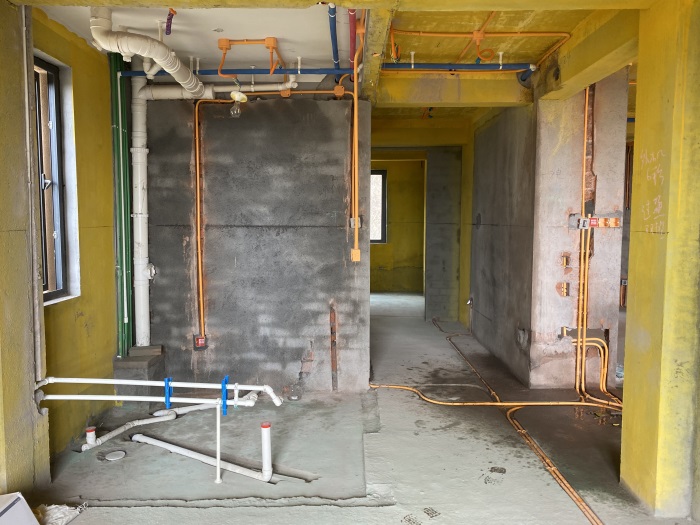

主卫干区，墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面普通插座离地净高30厘米，开关离地净高1.3米。

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分，并且俩根下水管道不能相连，防止地漏反水，并且下水管用格堂专用保护盖保护，防止砂石堵塞管道。
