常山百悦城10-2-11#114㎡现代——包裹时光

发表于 2021-12-30 15:00:36

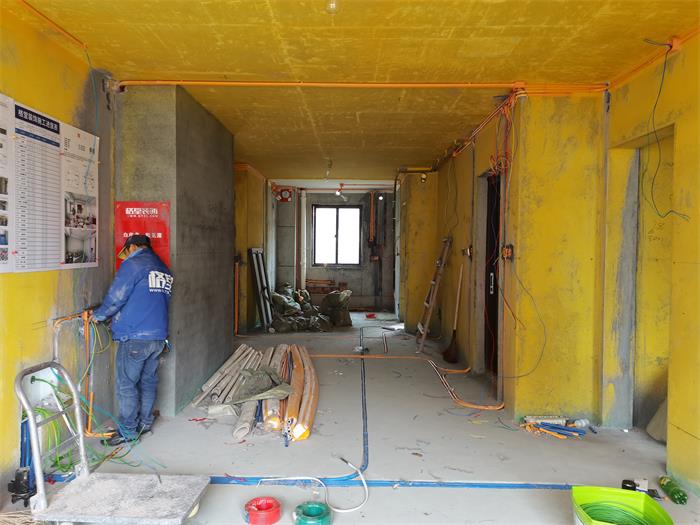

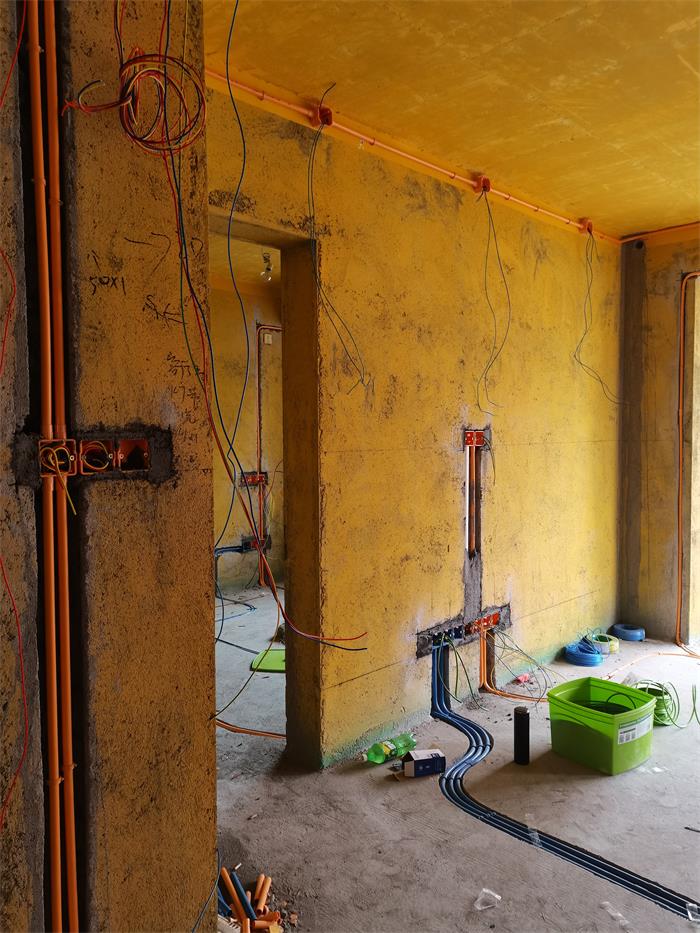

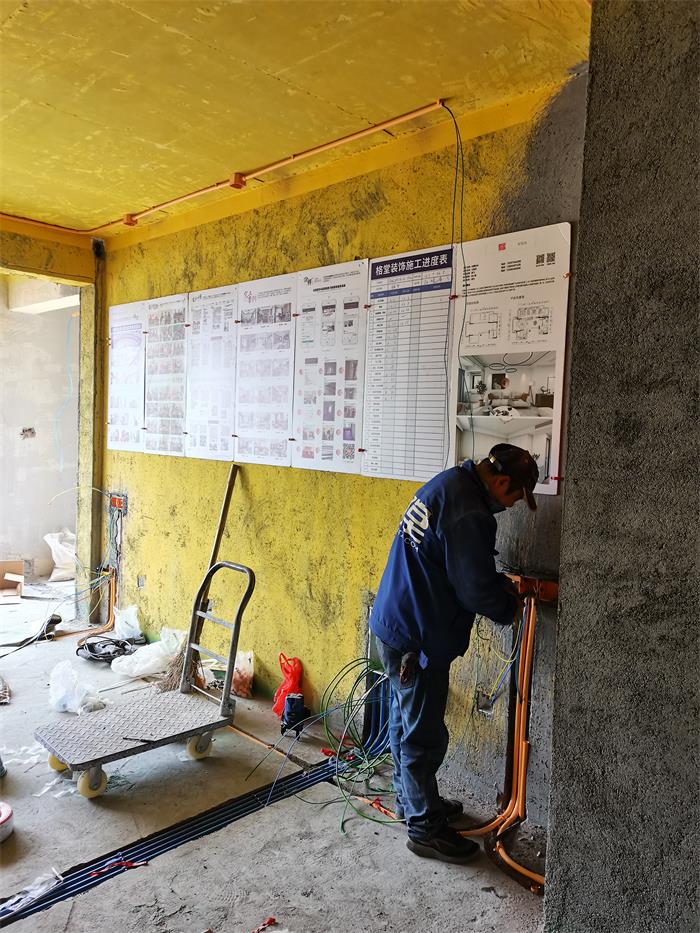

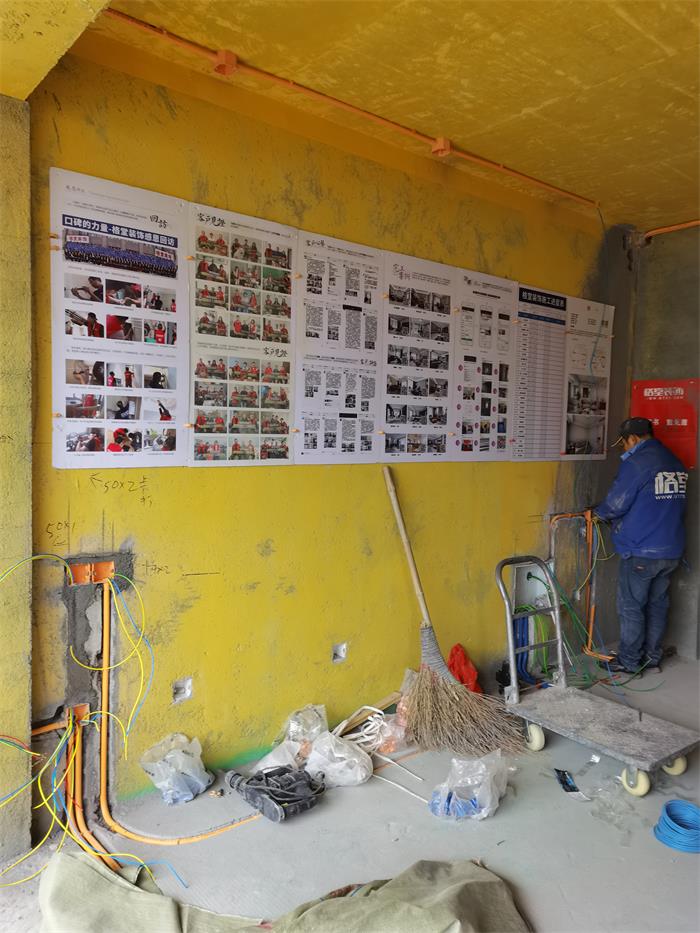

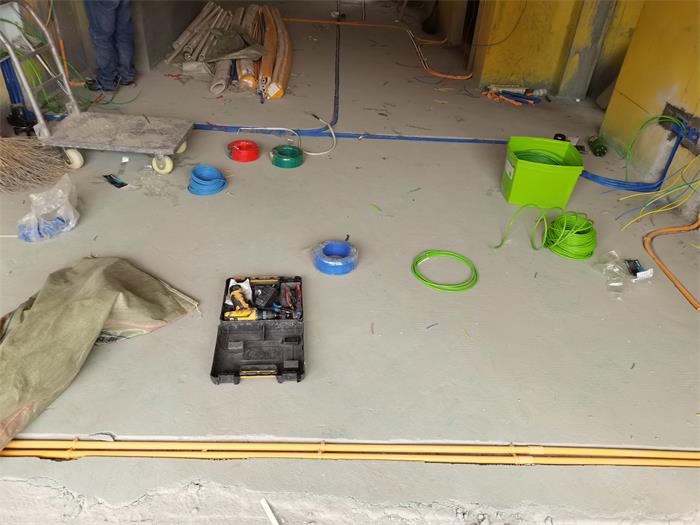

客厅，水电工艺施工，暗盒预埋，线管布置施工完成，穿线施工

发表于 2021-12-30 15:01:04

本帖最后由格堂小丽于 2021-12-30 15:05 编辑

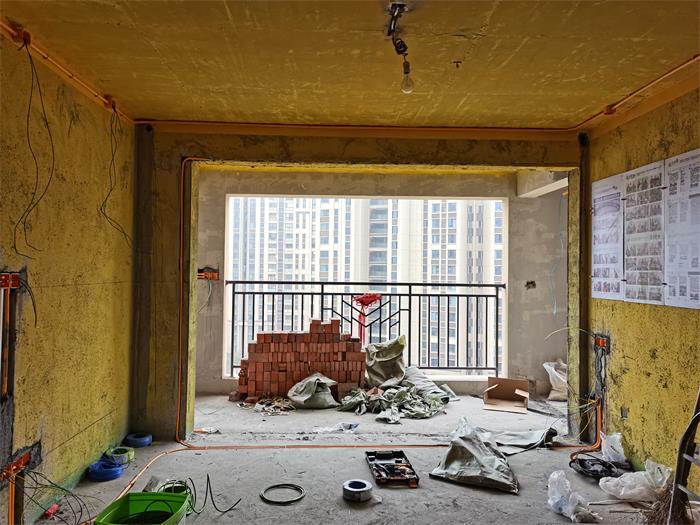

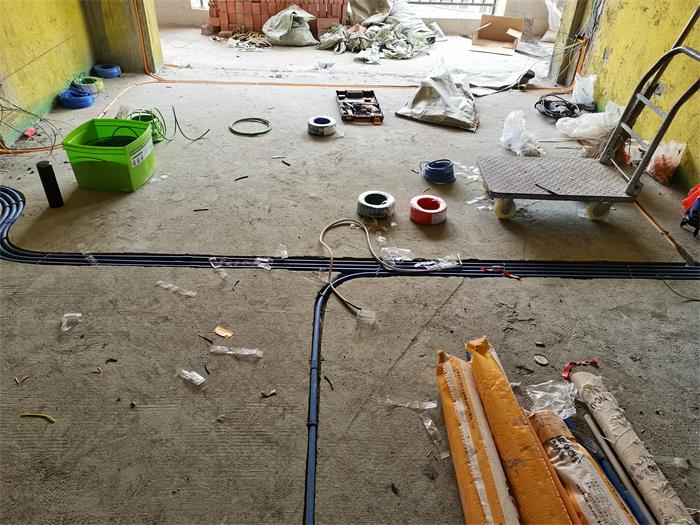

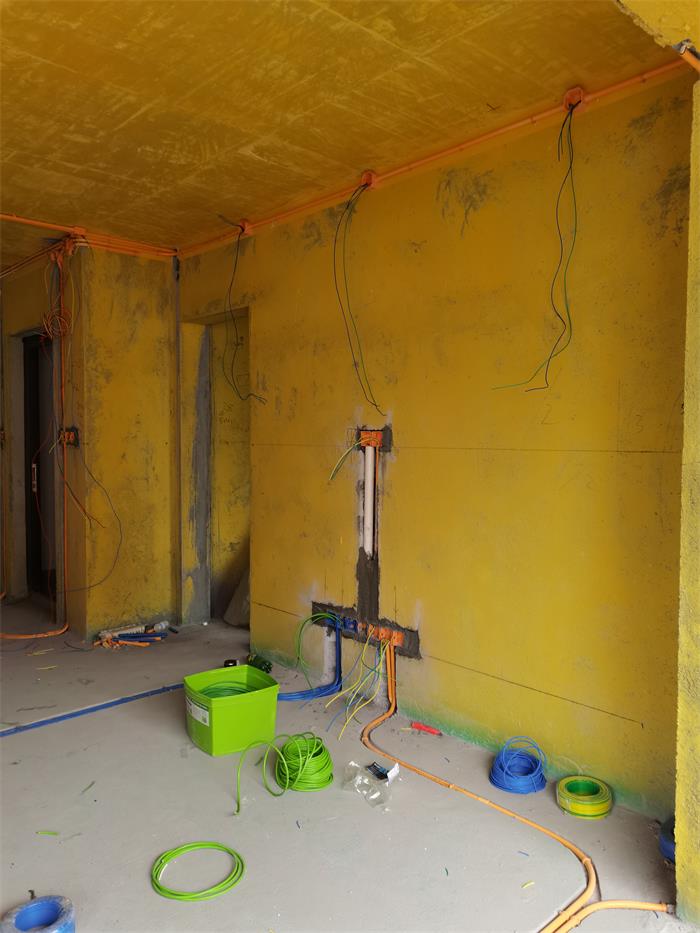

客厅对角。地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

发表于 2021-12-30 15:04:29

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰

发表于 2021-12-30 15:07:51

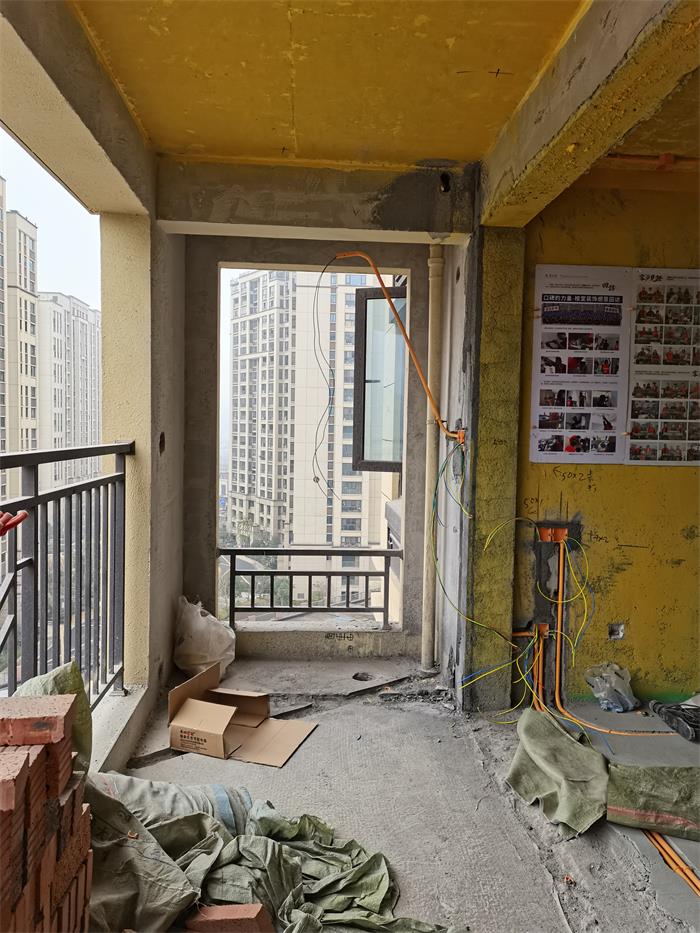

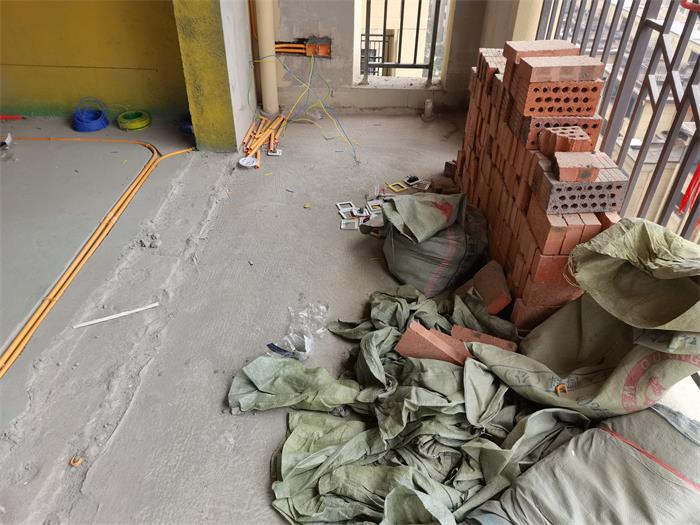

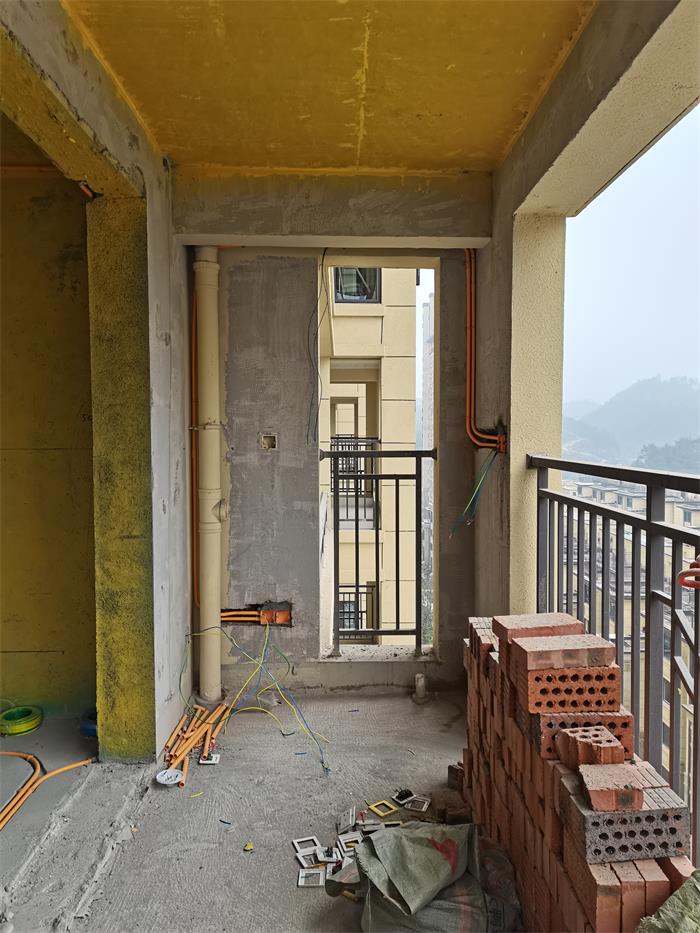

客厅阳台水电工艺施工，电线已穿好，水管还未开始施工

发表于 2021-12-30 15:08:13

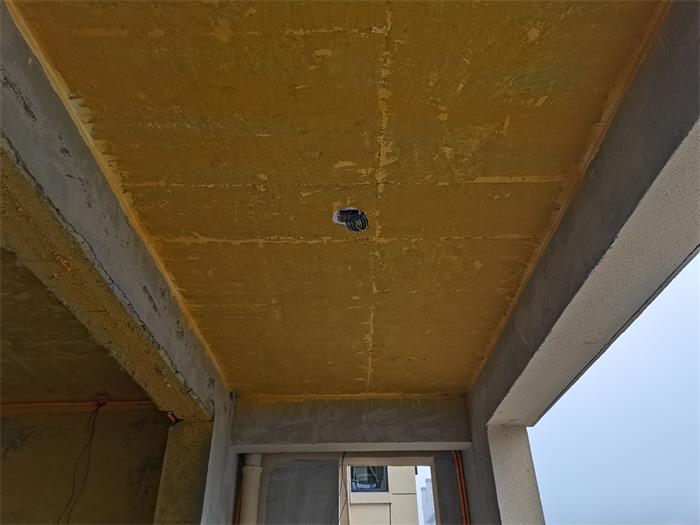

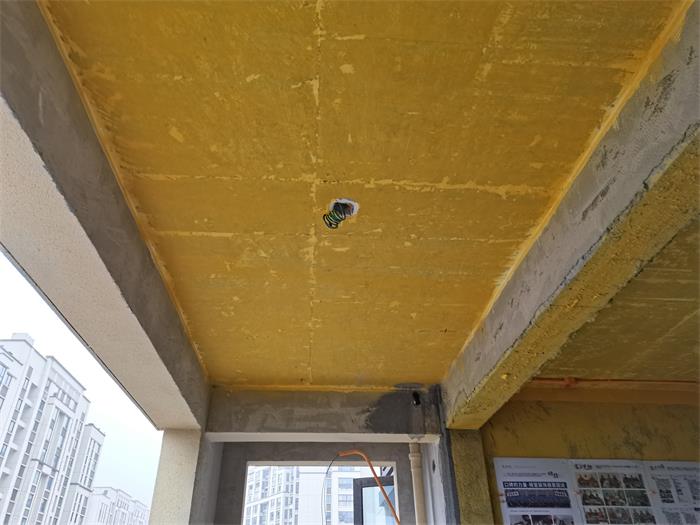

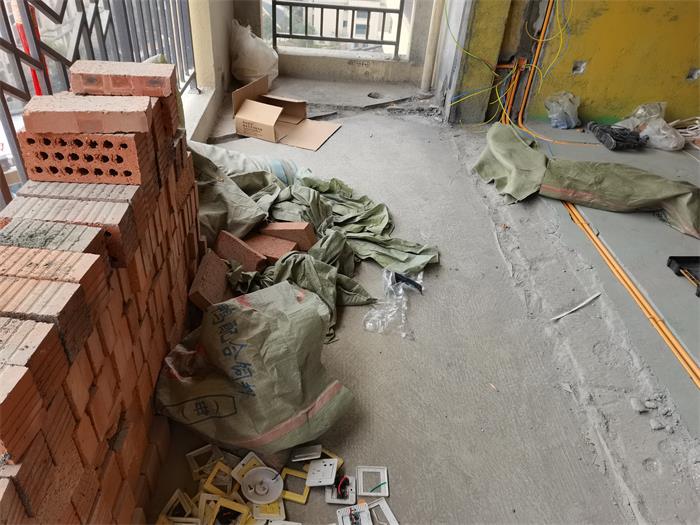

客厅阳台对角

发表于 2021-12-30 15:10:40

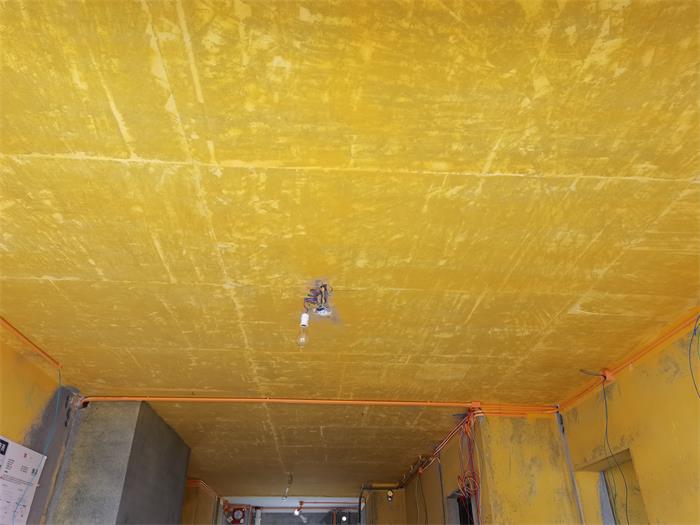

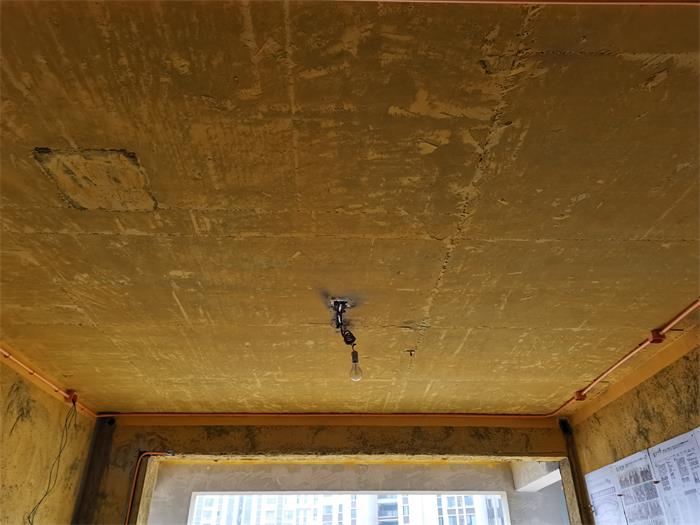

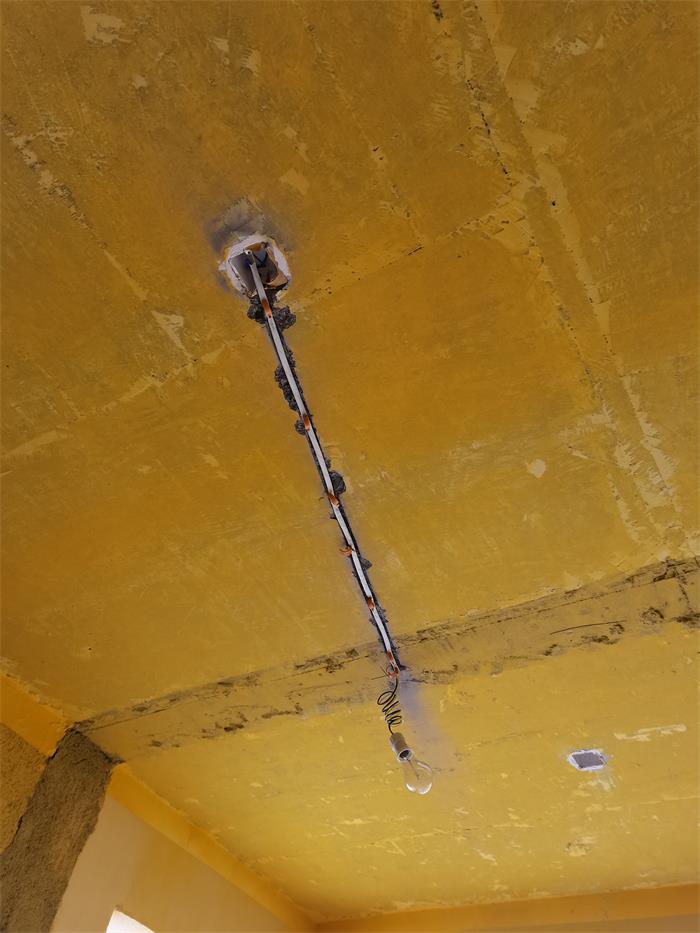

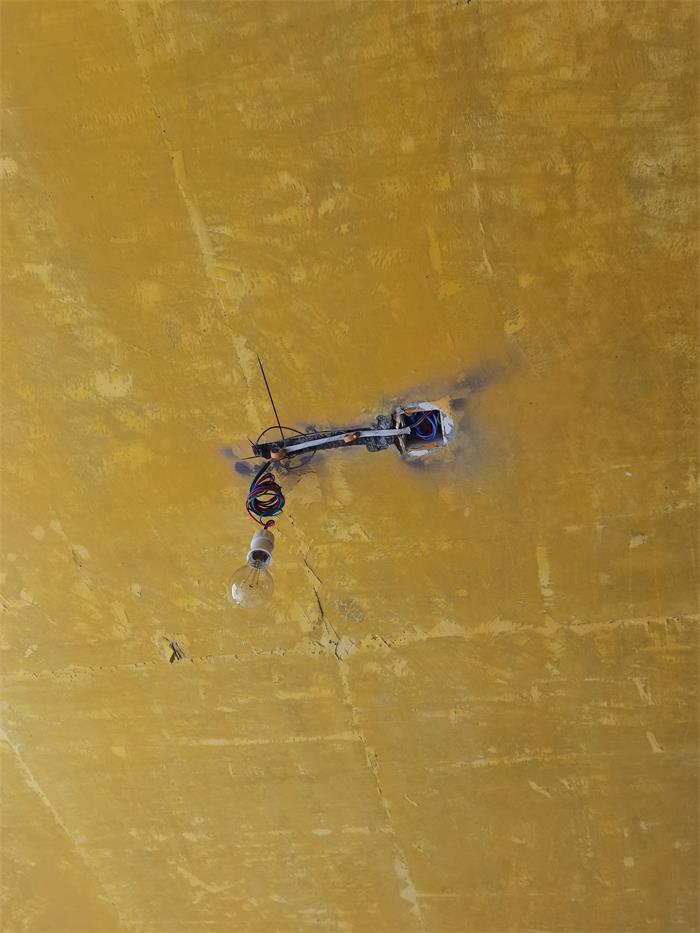

灯头线套黄腊管保护,顶部灯线移位处套黄腊管保护，以免后期油漆施工时，直接接触电线，从而减少电线的使用寿命

发表于 2021-12-30 15:11:32

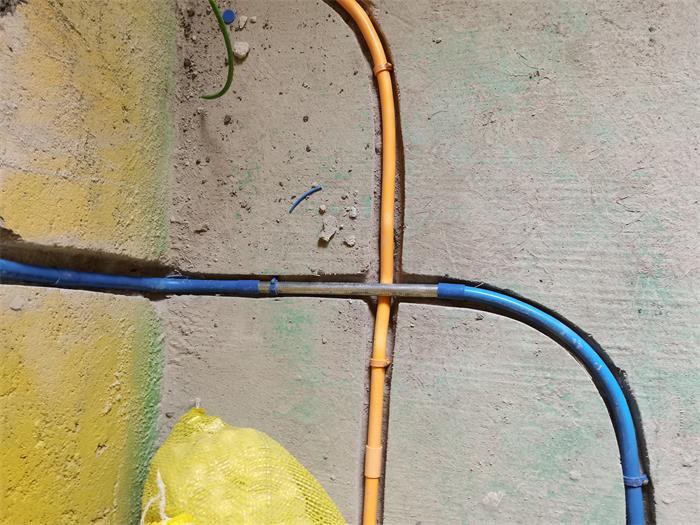

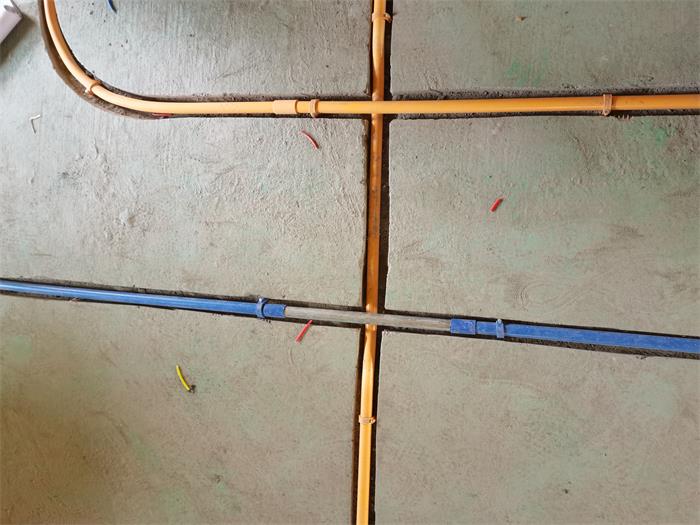

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2021-12-30 15:12:34

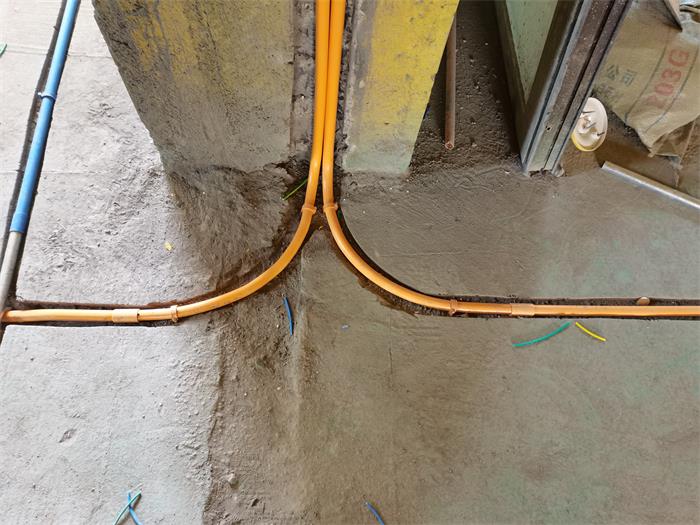

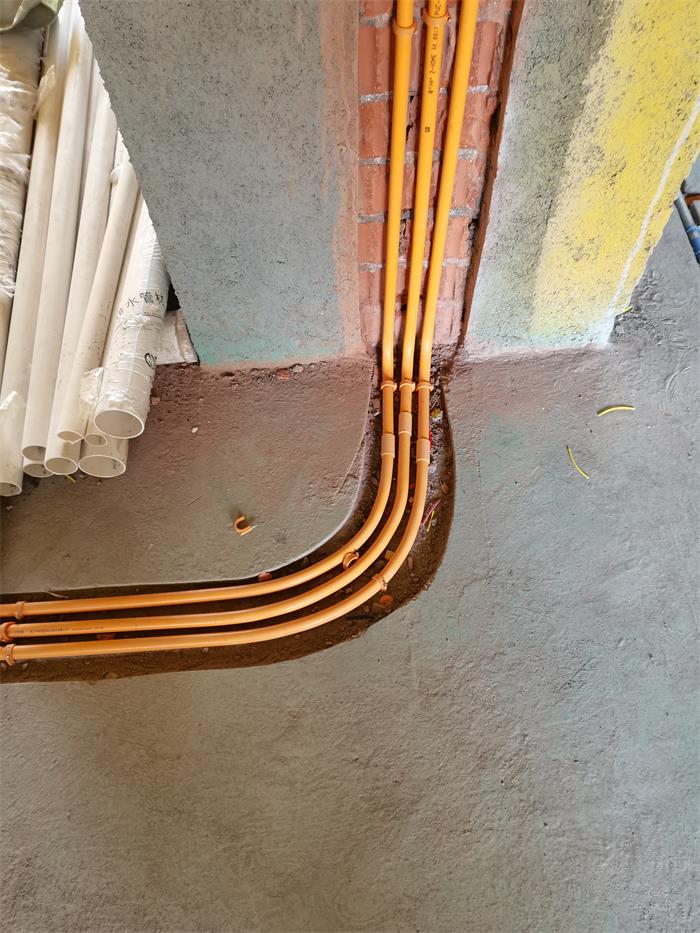

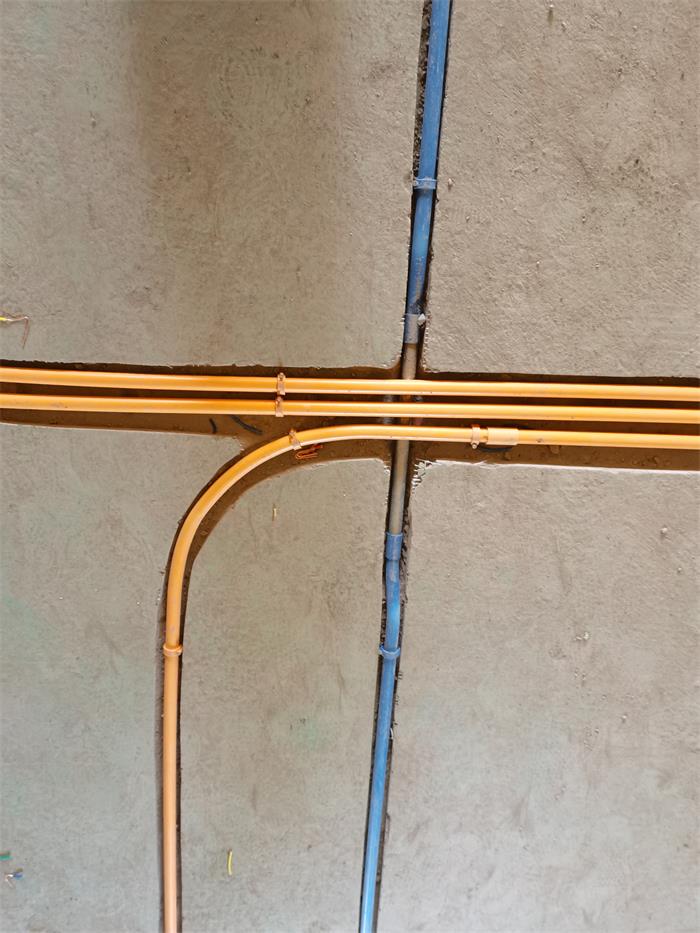

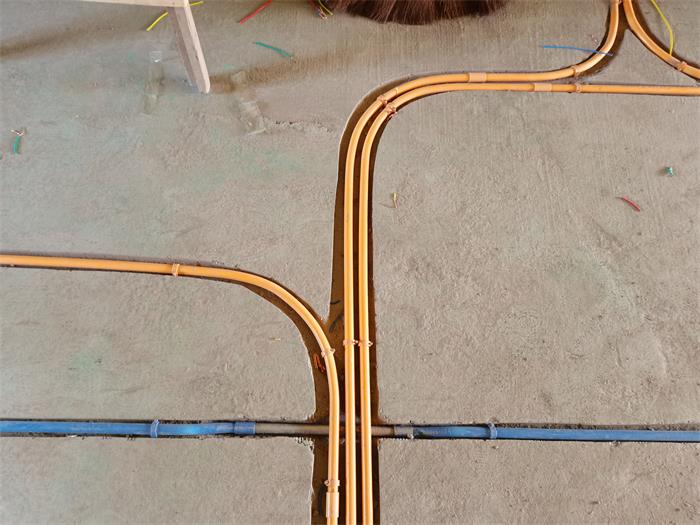

线槽转弯处线管大弧弯工艺施工，方便抽拉电线

发表于 2021-12-30 15:12:59

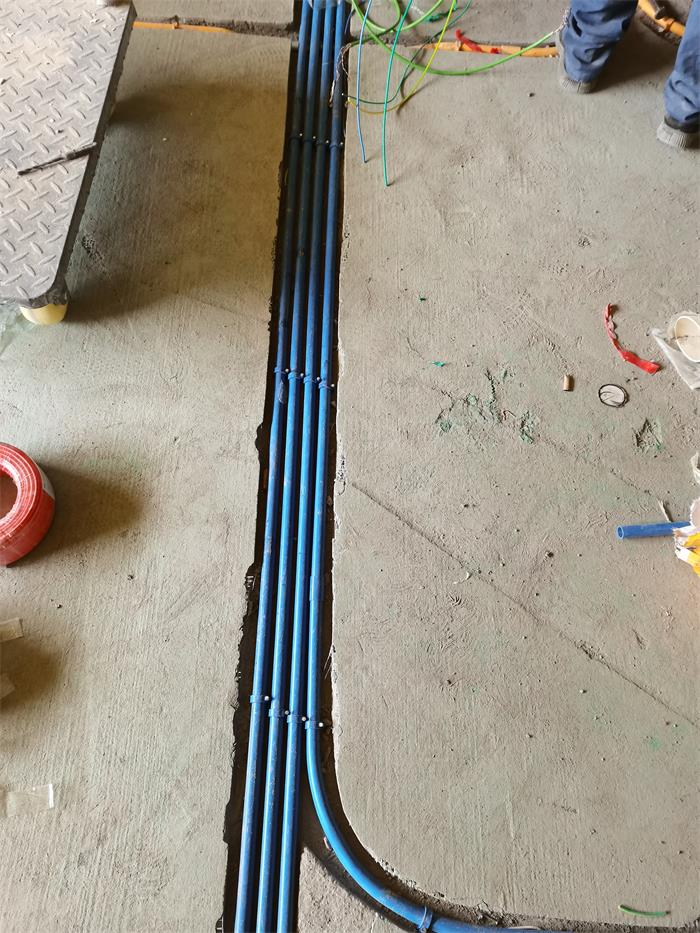

地面线管并排2根以上管卡采用管卡順钉，线管间隙均匀

发表于 2022-1-7 16:11:39

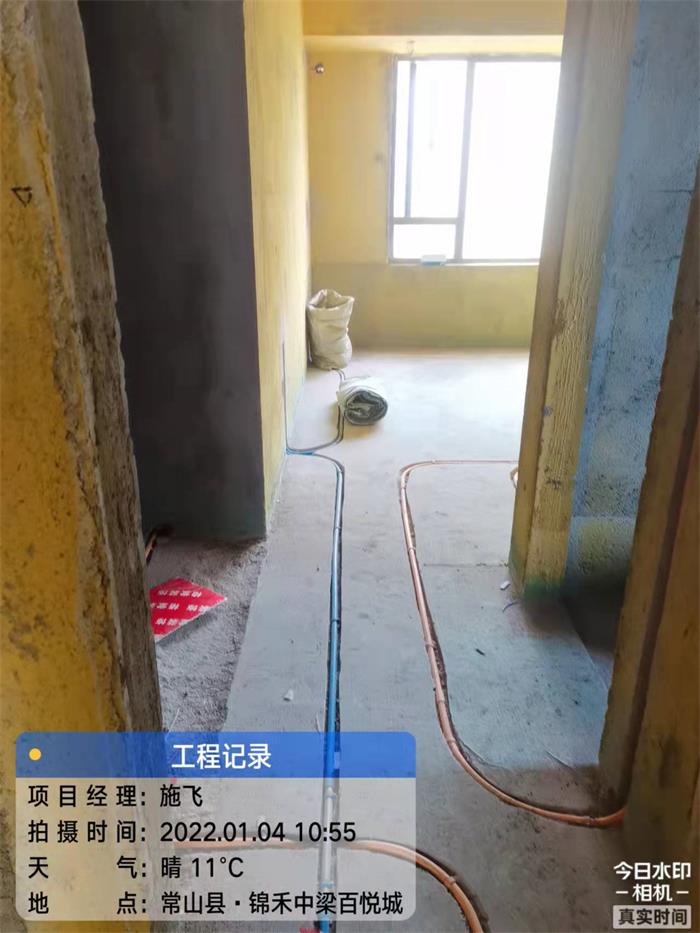

水电工艺基本完成，蓝色线管表示弱电，橙色线管表示强电，强弱电距离30公分以上，墙角处不走线管
