星月湾3#134m2现代---守。望

发表于 2022-1-15 16:09:22

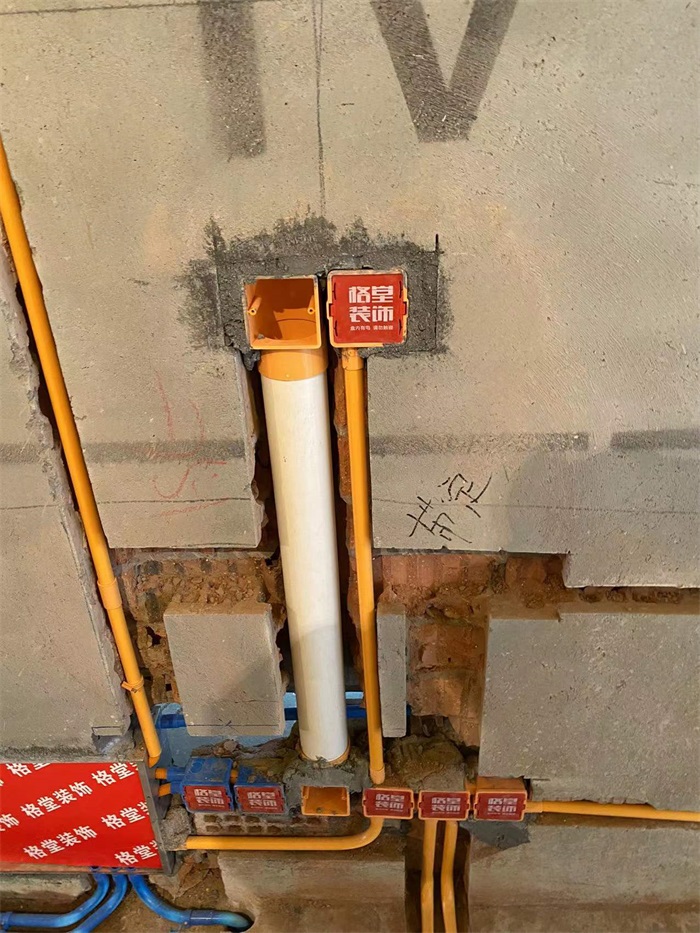

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2022-1-15 16:10:02

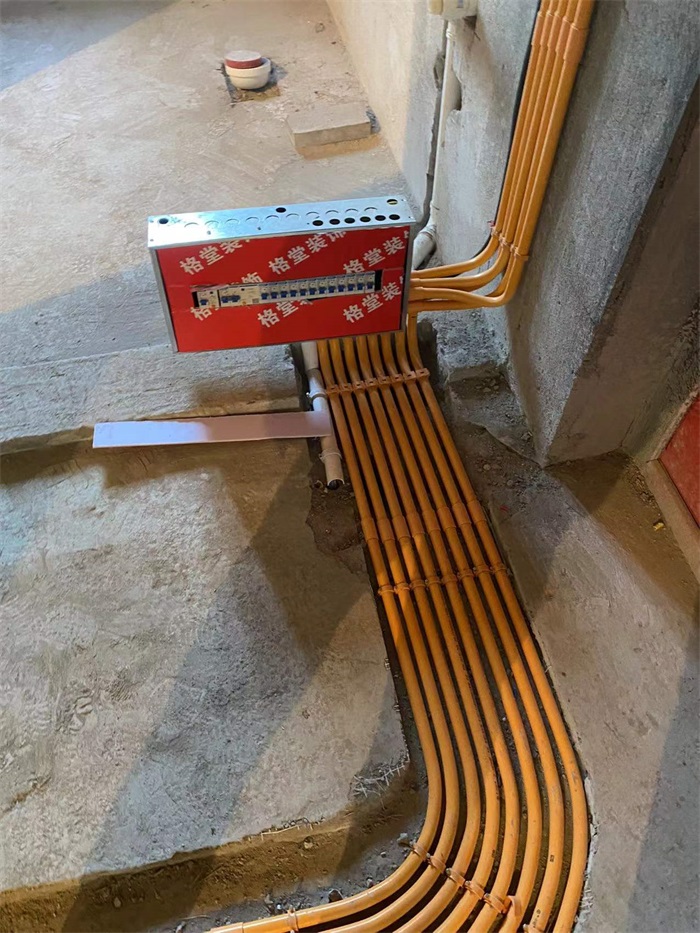

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2022-1-15 16:10:45

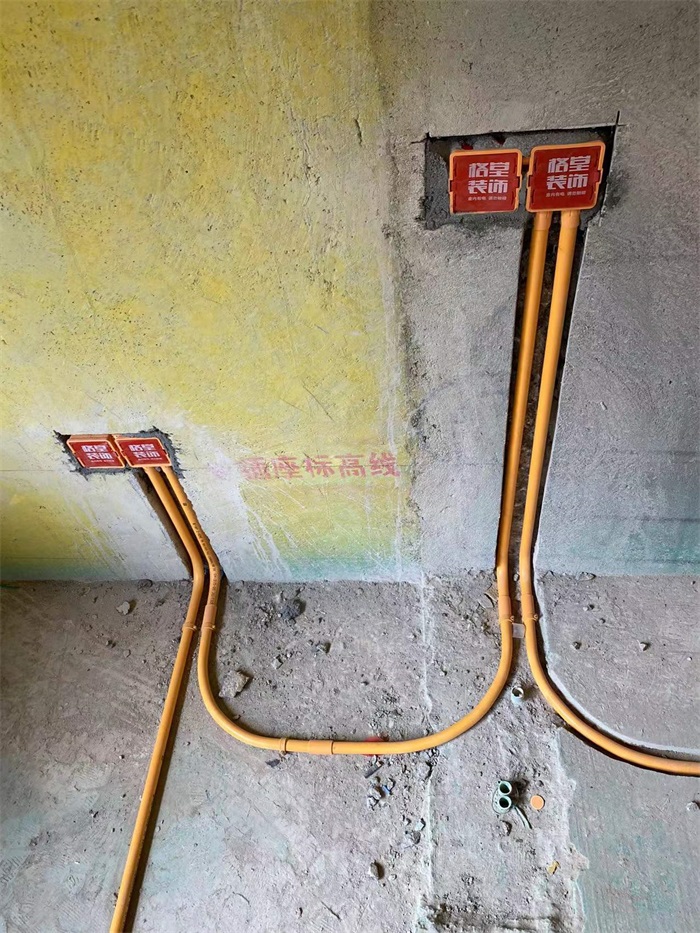

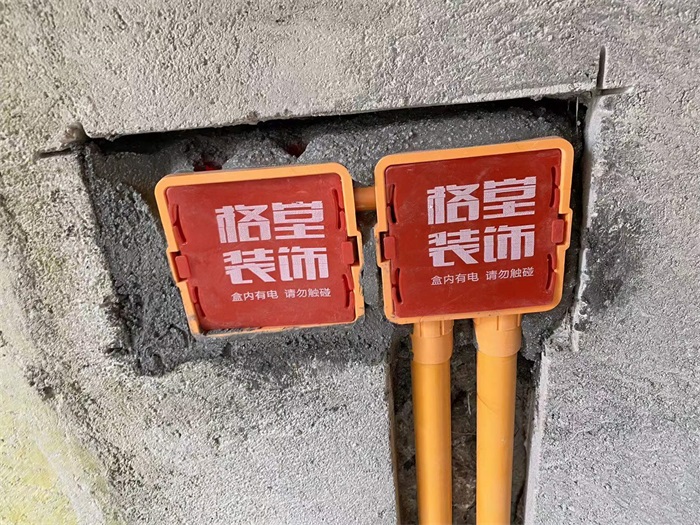

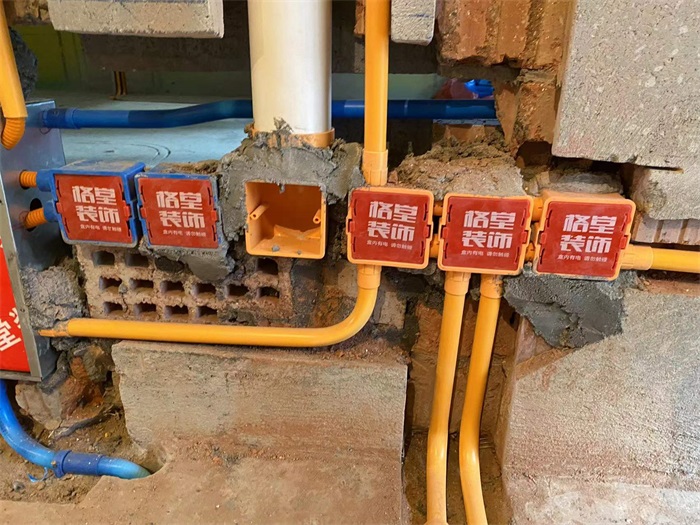

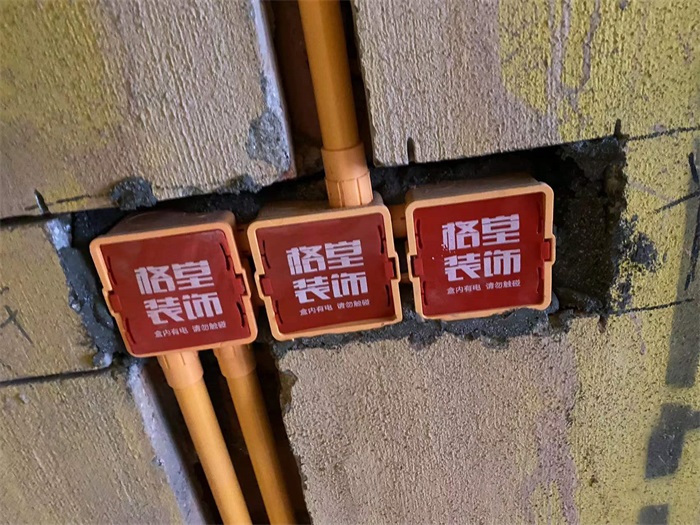

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-1-15 16:11:41

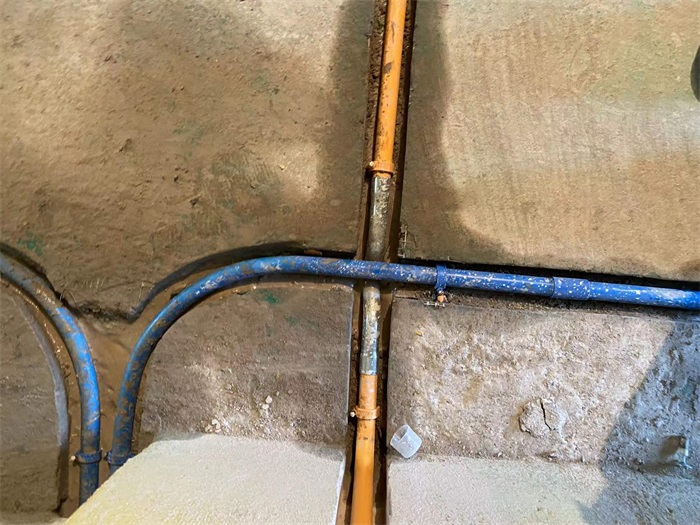

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-1-15 16:12:22

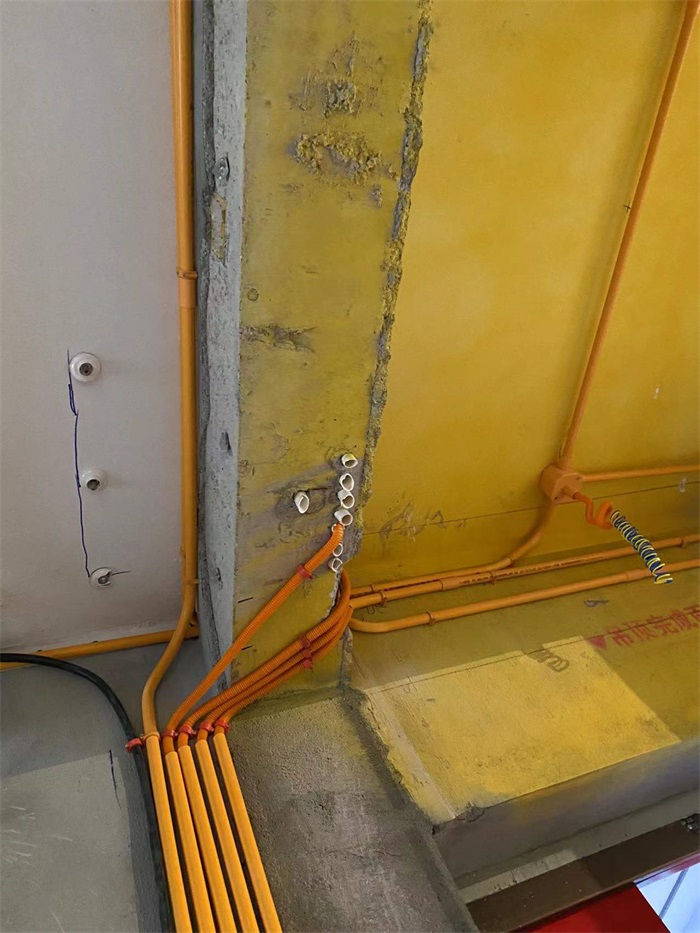

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-1-15 16:13:15

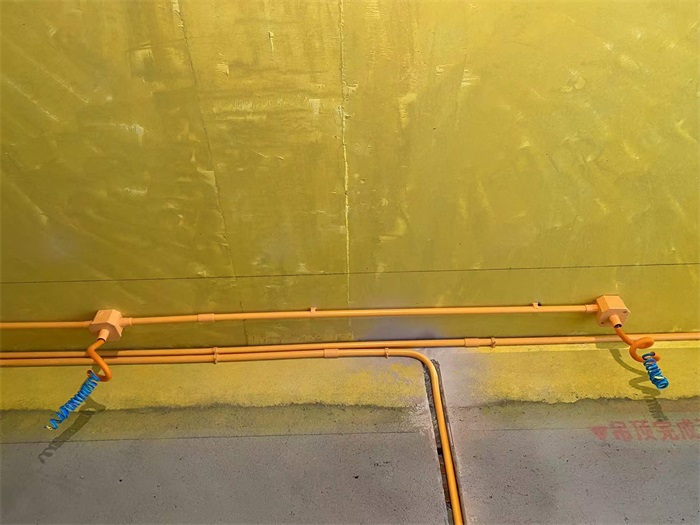

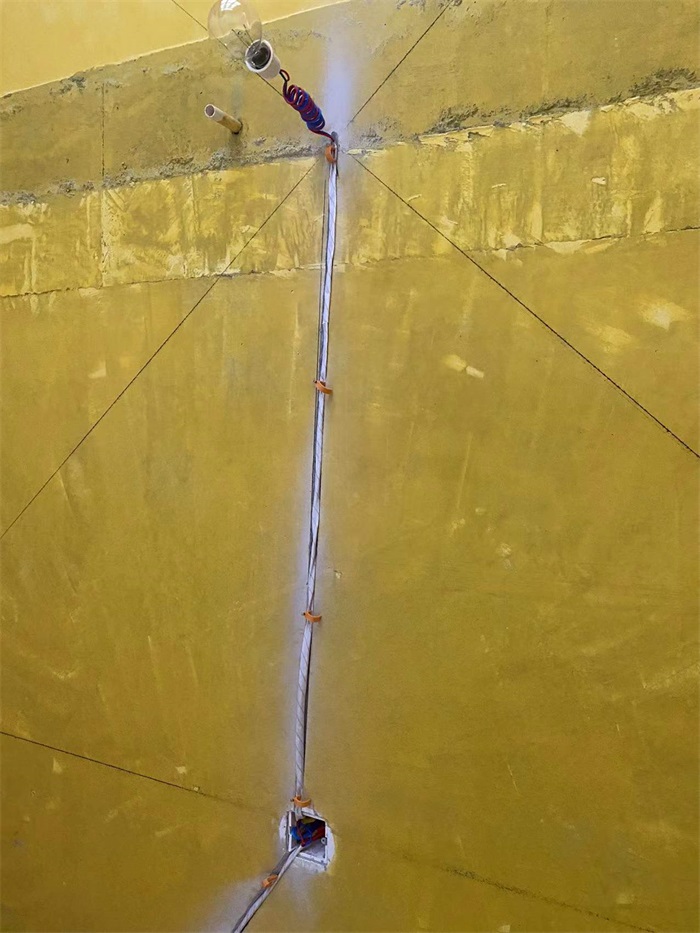

筒灯电线用波纹管保护

发表于 2022-1-15 16:14:14

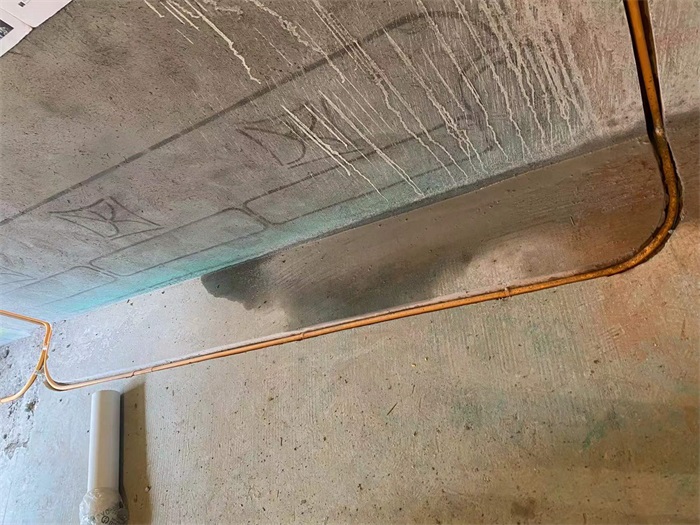

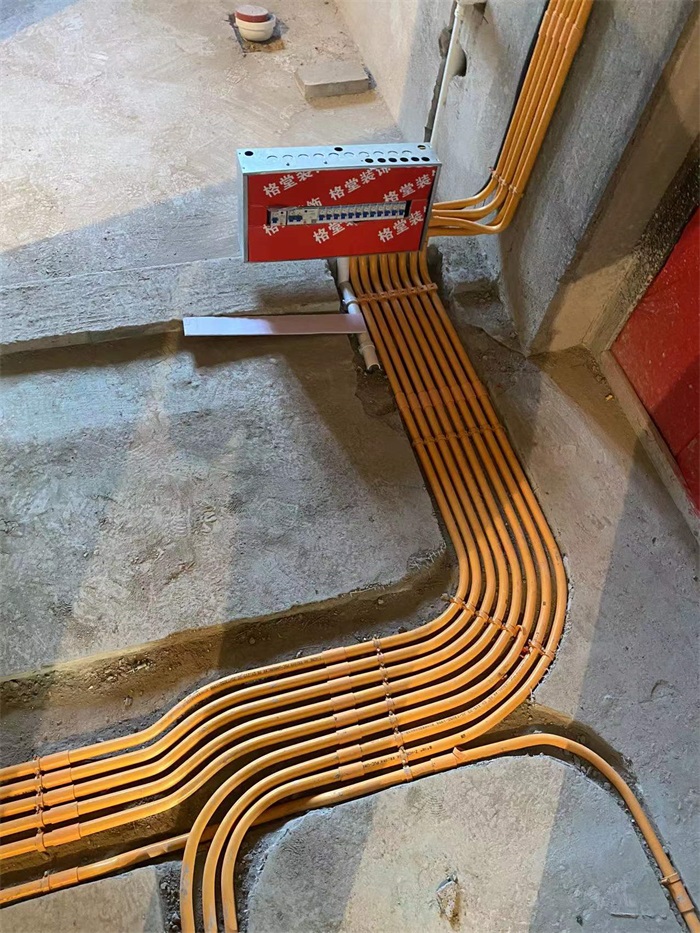

墙角禁止走管，距墙30公分以上。

发表于 2022-1-15 16:14:58

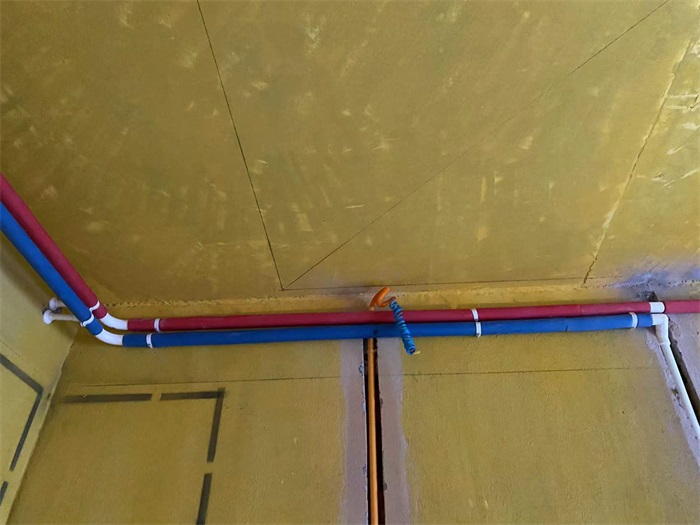

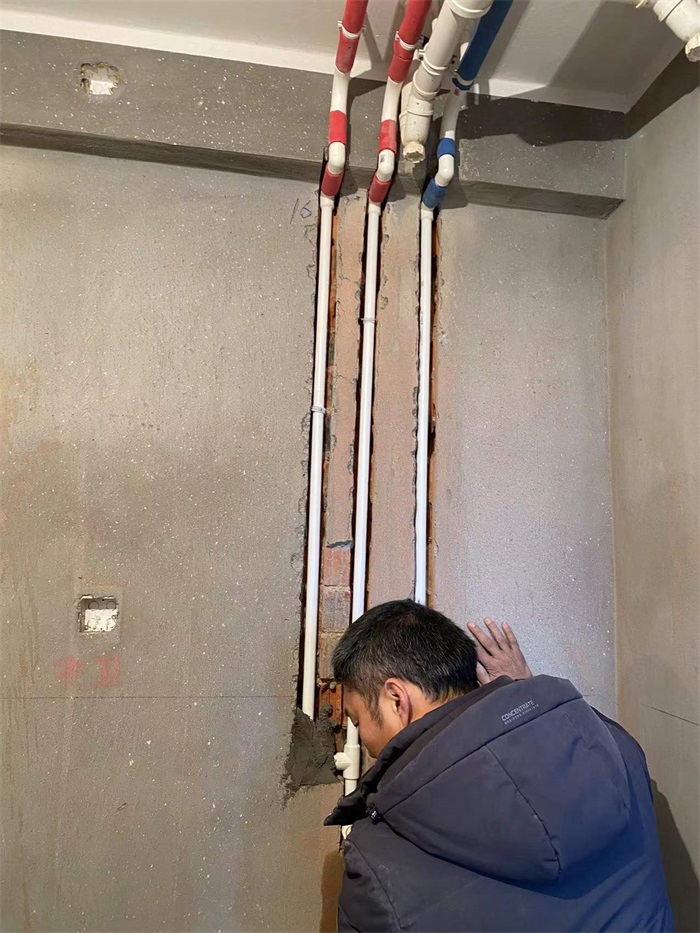

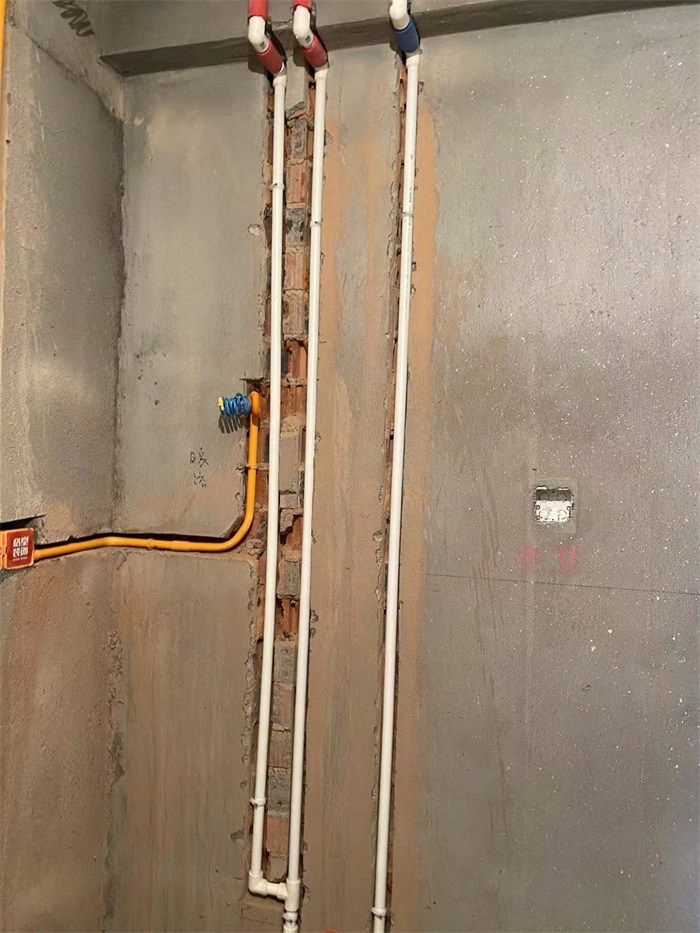

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-1-15 16:15:43

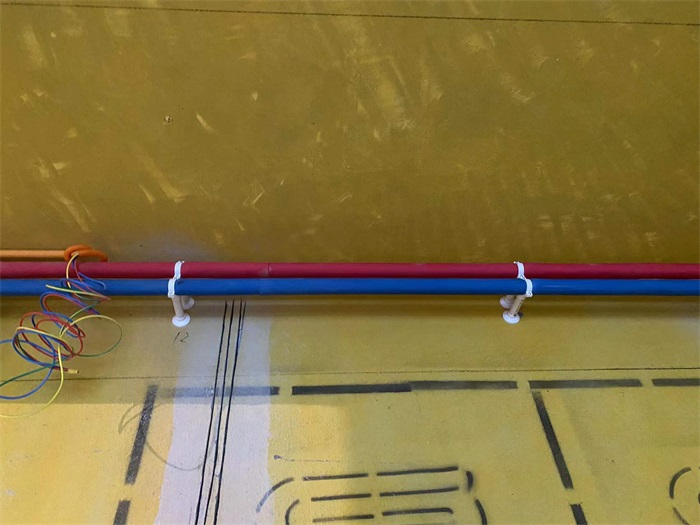

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2022-1-15 16:16:58

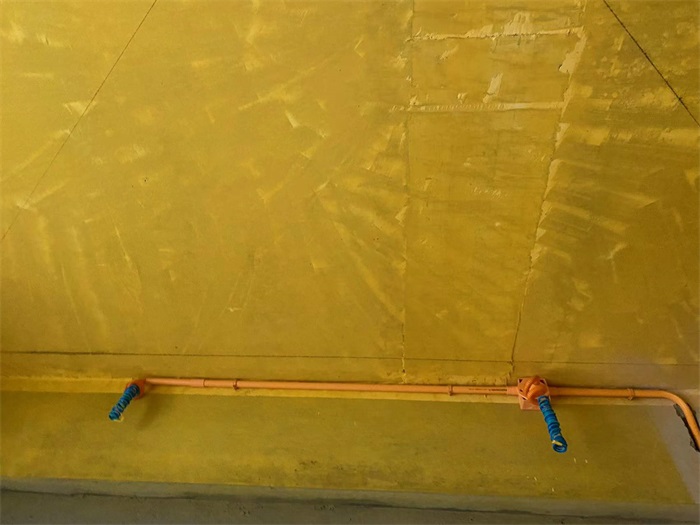

筒灯电线用波纹管保护
