中央公园5-2-4#125㎡现代——虚室生白，复得自然

发表于 2022-1-23 15:11:15

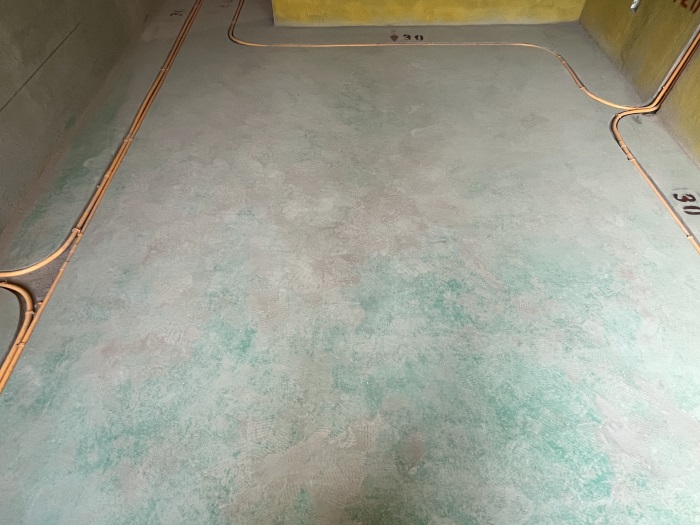

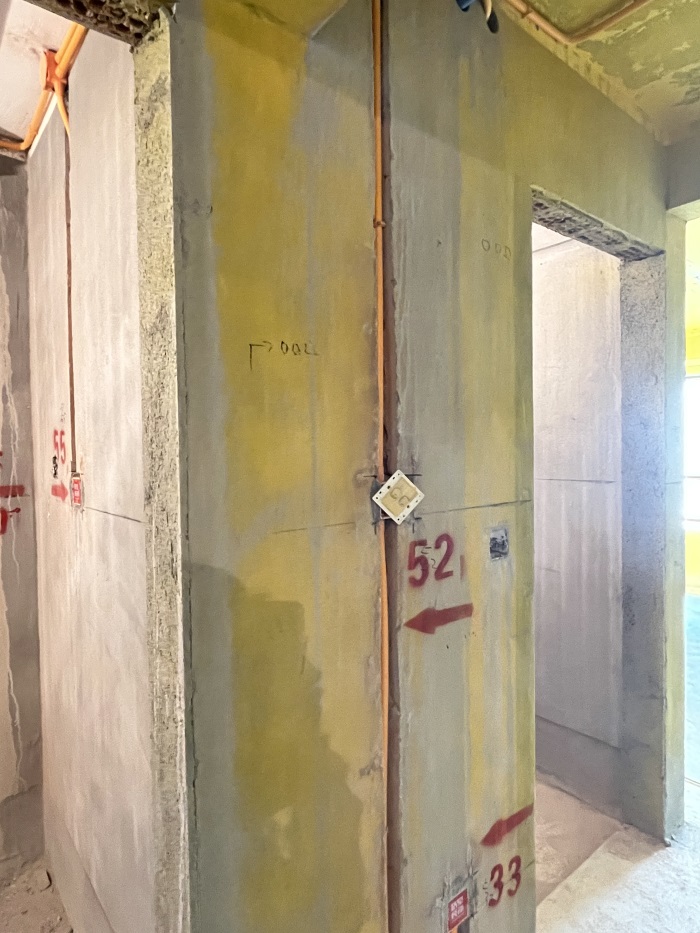

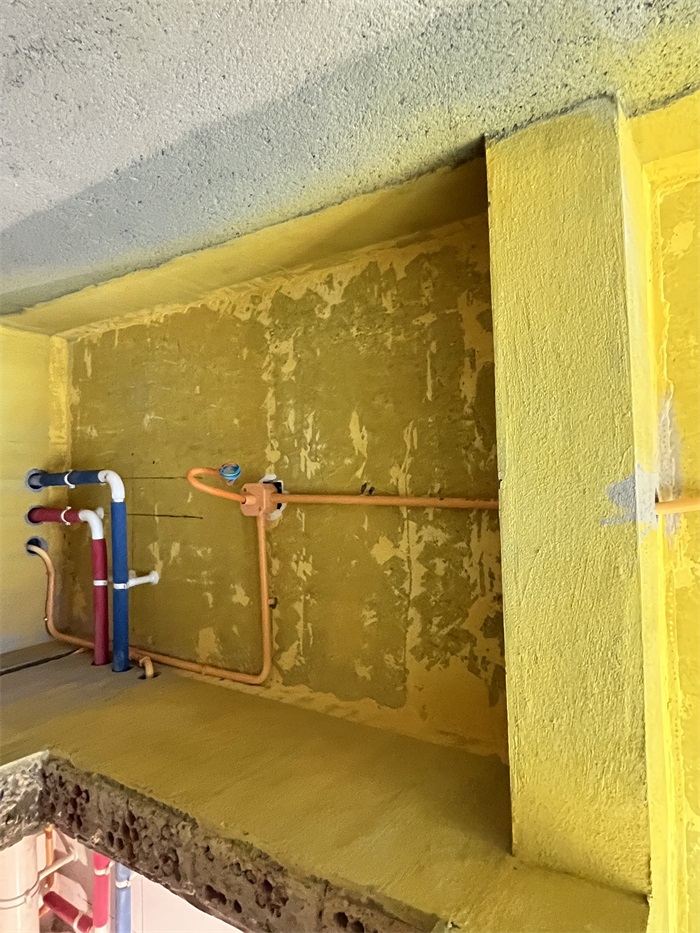

过道水电布线图

发表于 2022-1-23 15:11:36

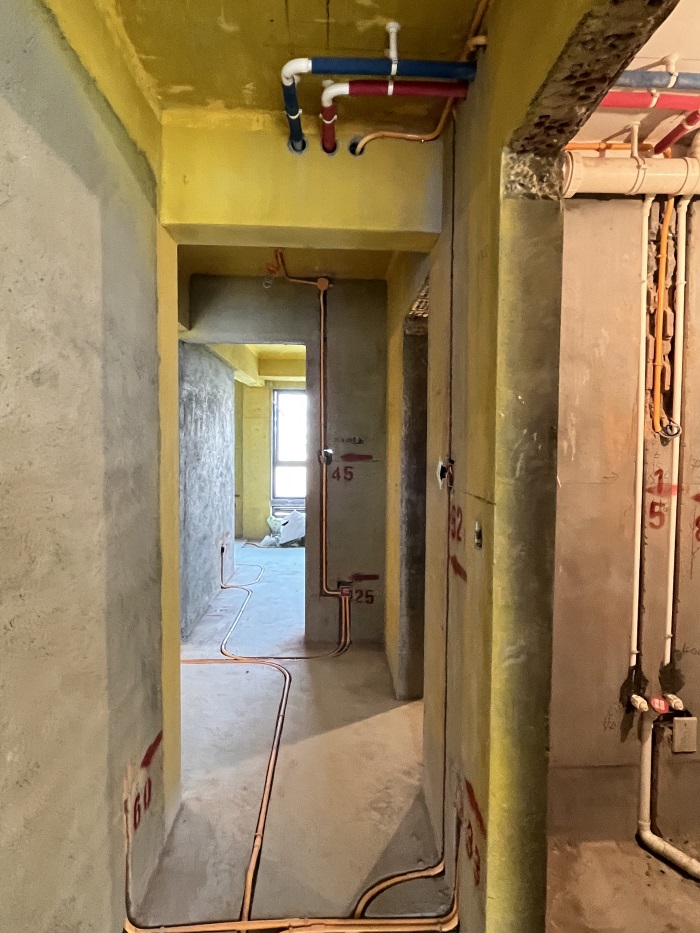

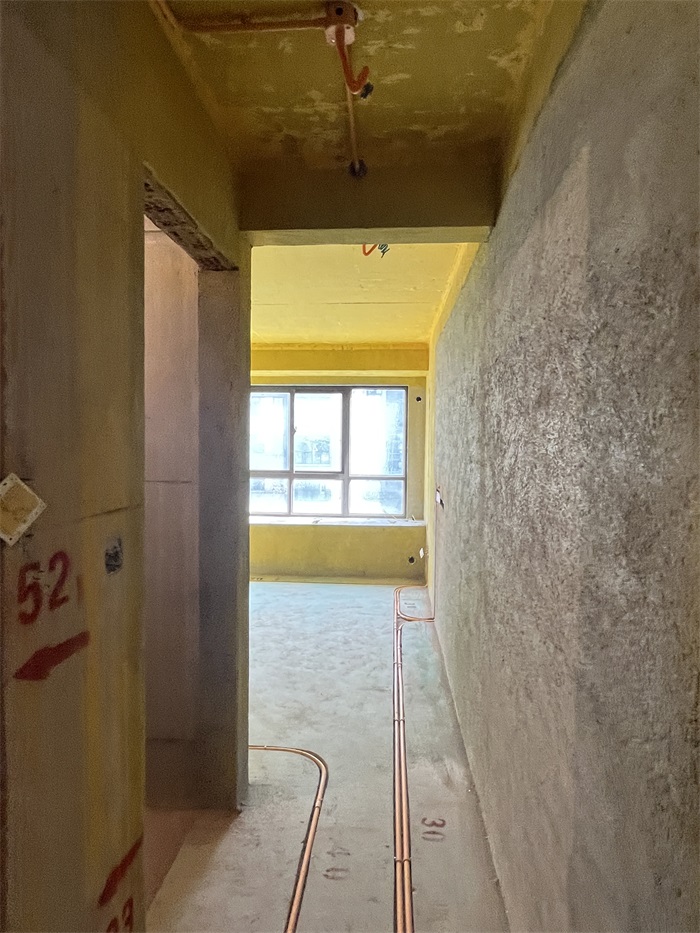

过道对角

发表于 2022-1-23 15:12:01

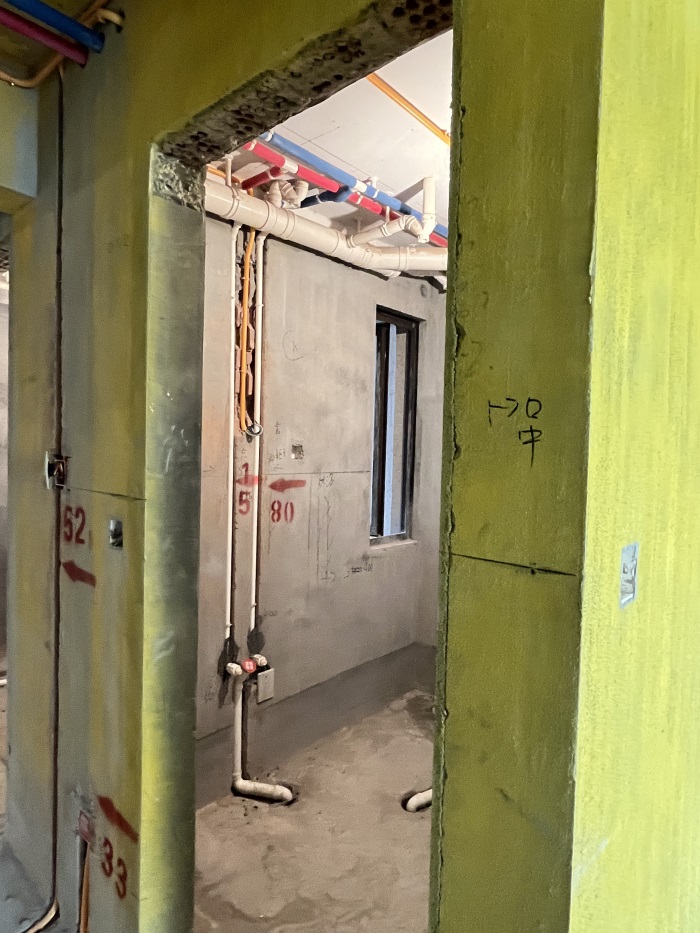

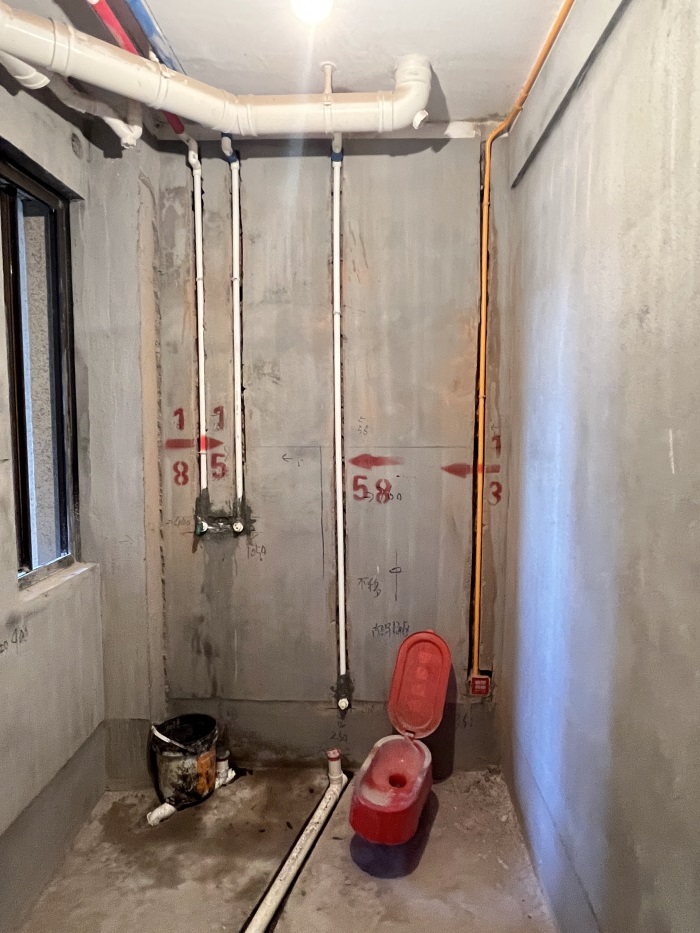

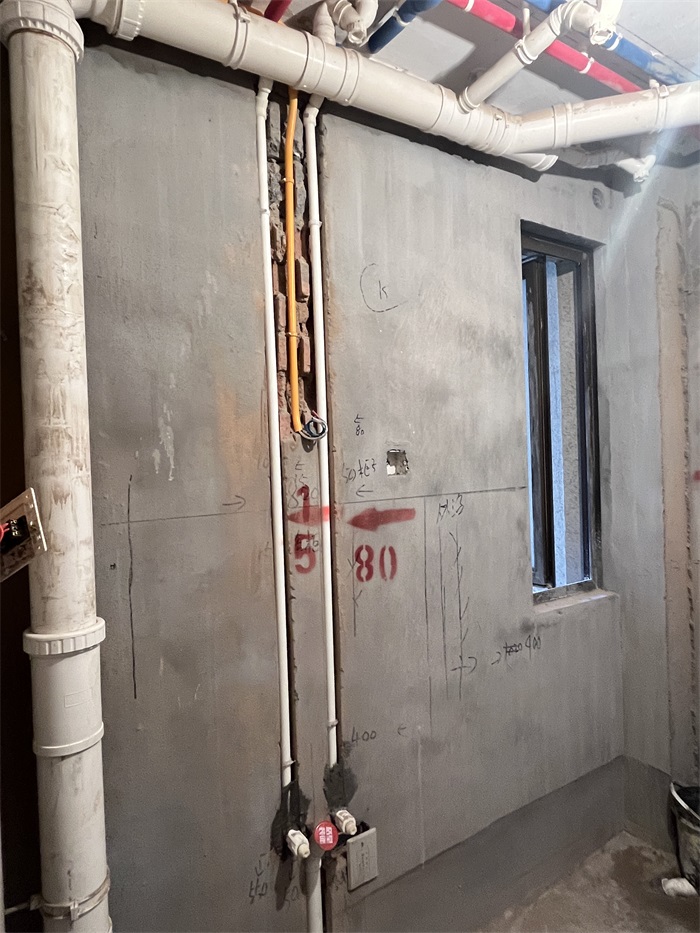

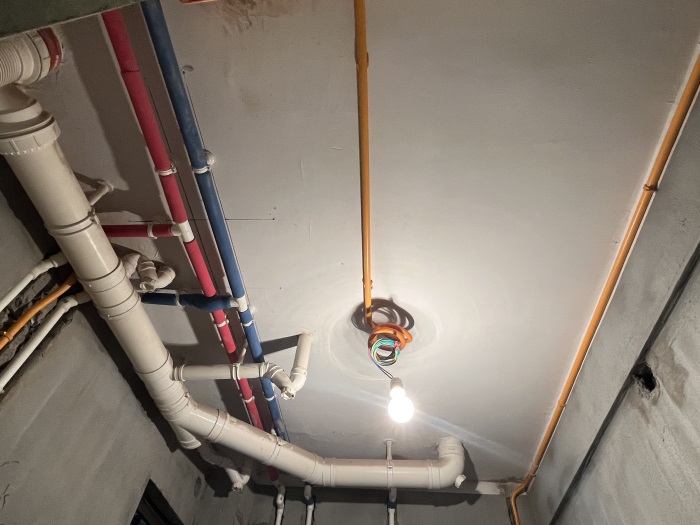

主卫水电布线图

发表于 2022-1-23 15:12:22

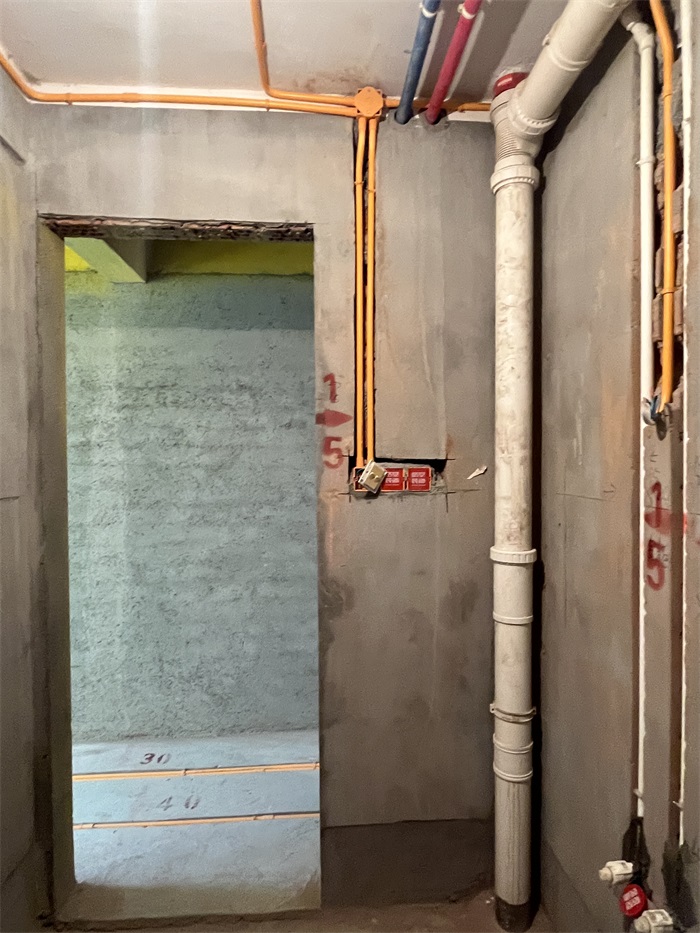

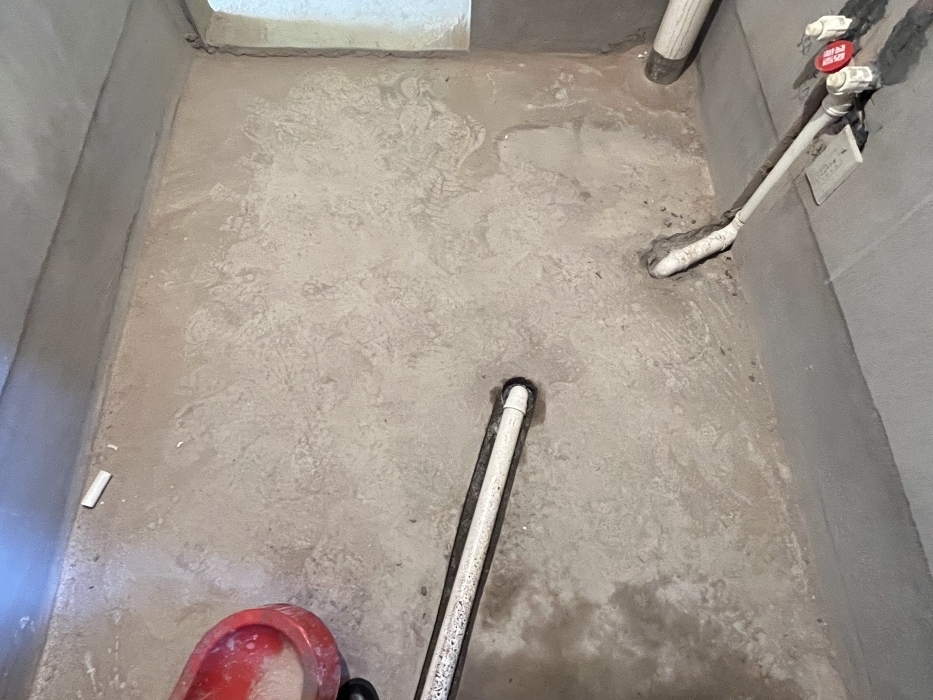

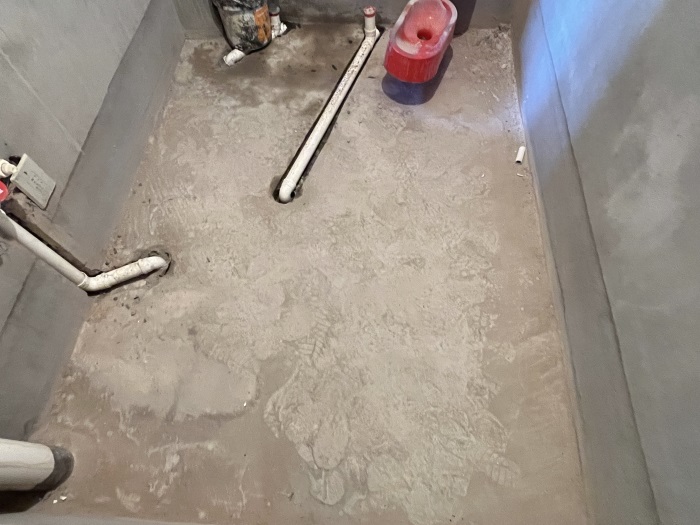

主卫对角

发表于 2022-2-12 15:10:23

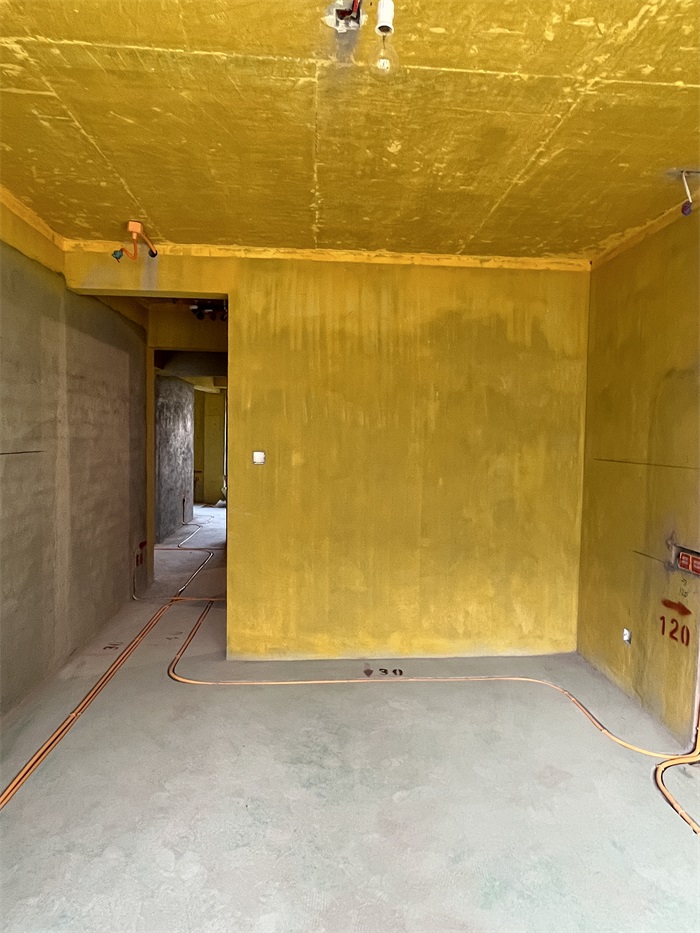

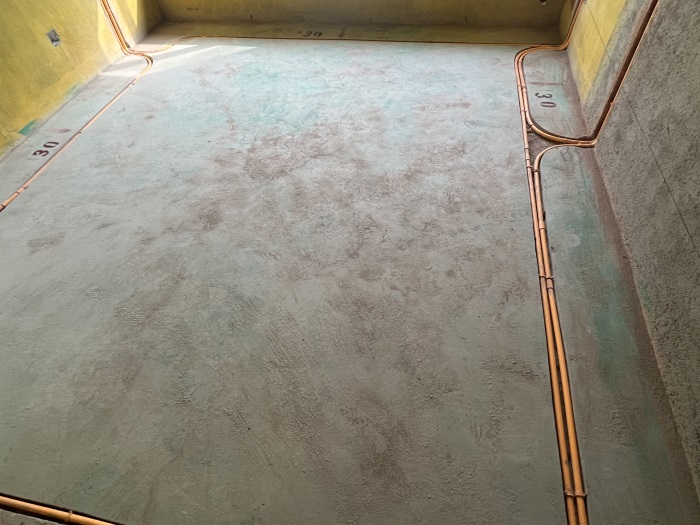

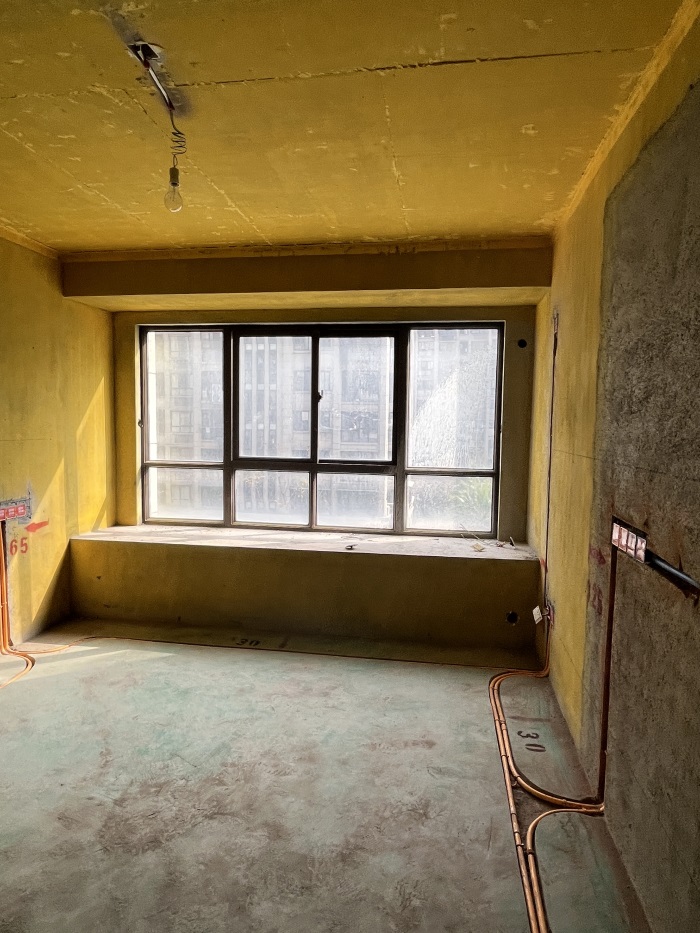

主卧水电布线图

发表于 2022-2-12 15:12:54

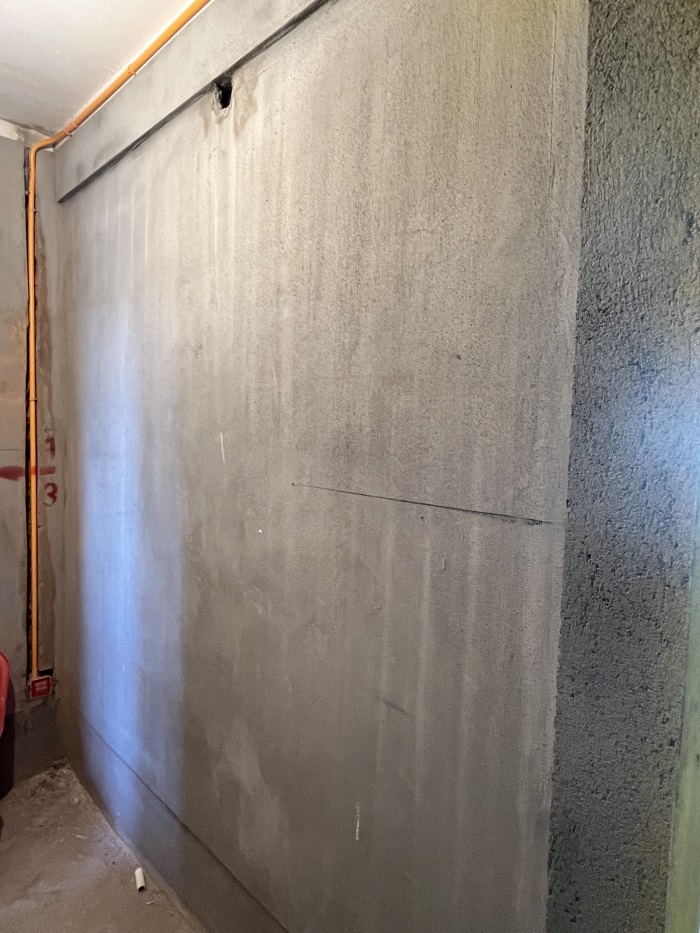

主卧对角

发表于 2022-2-12 15:15:03

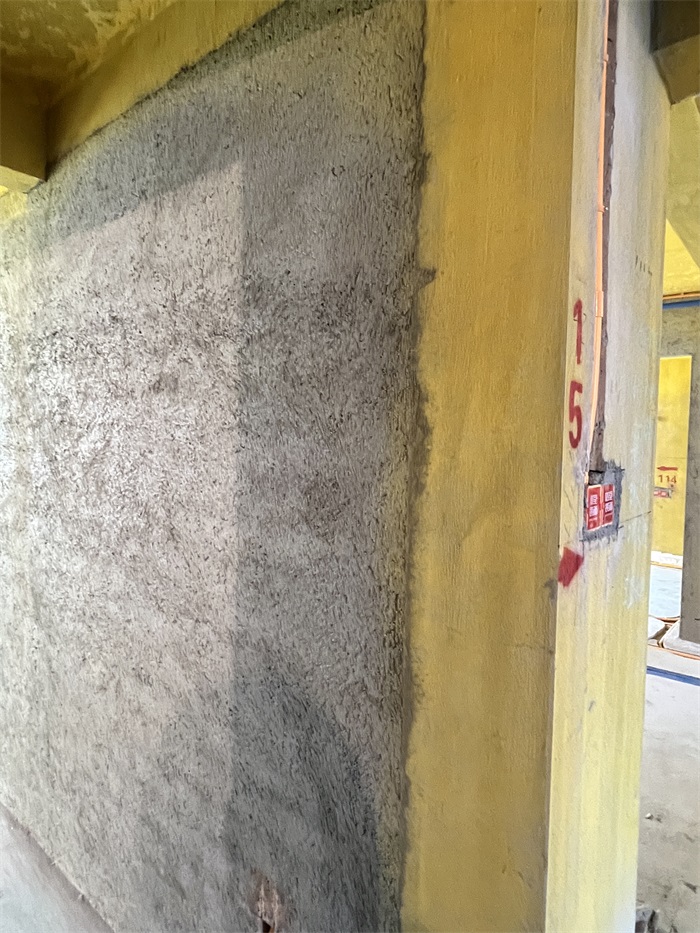

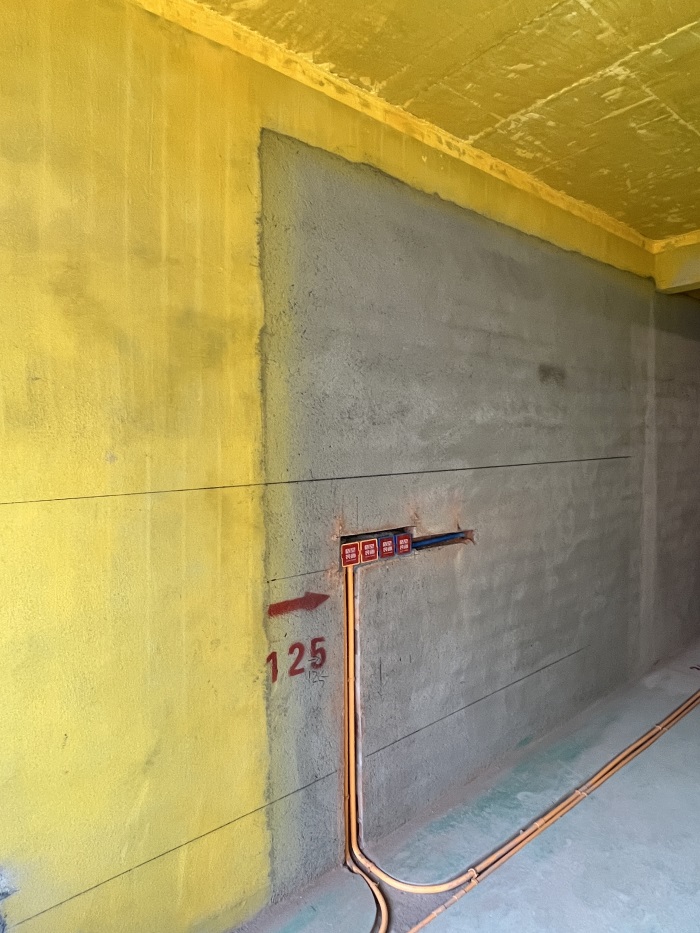

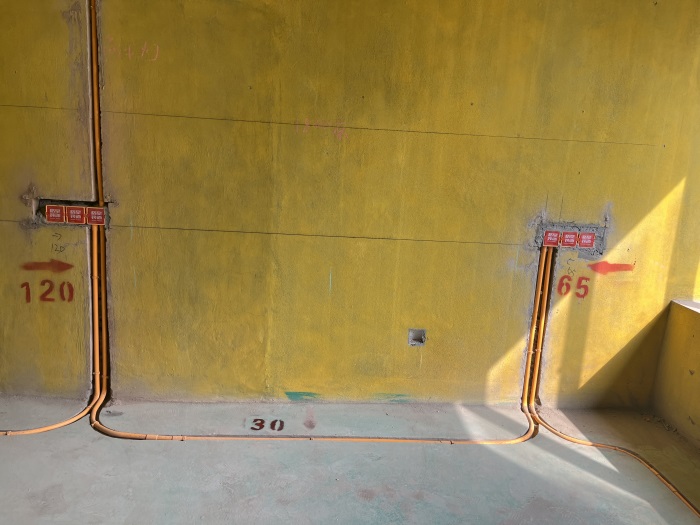

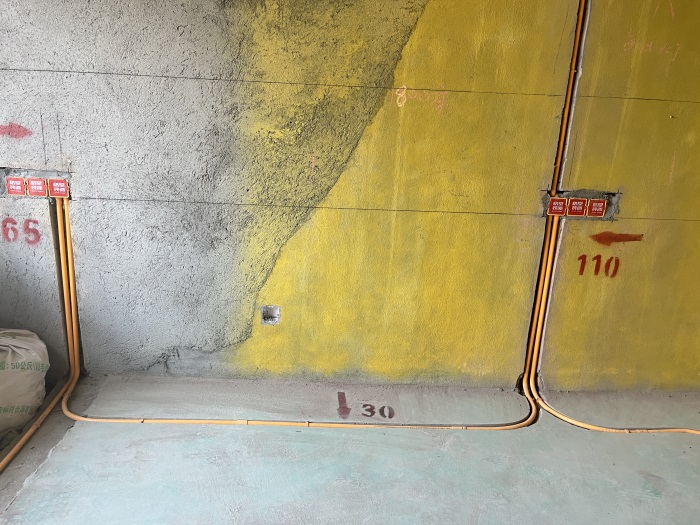

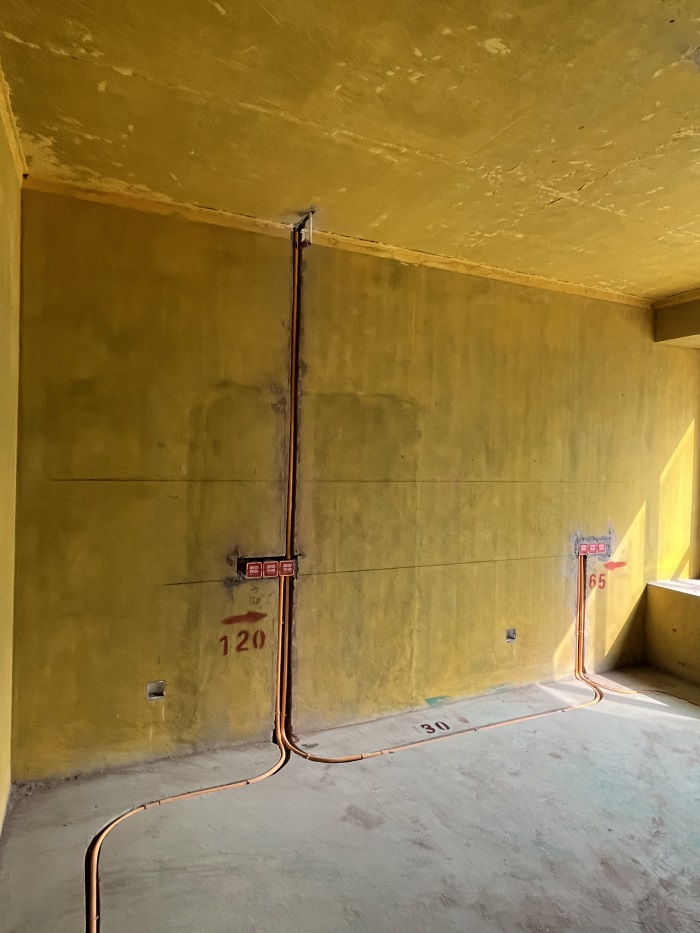

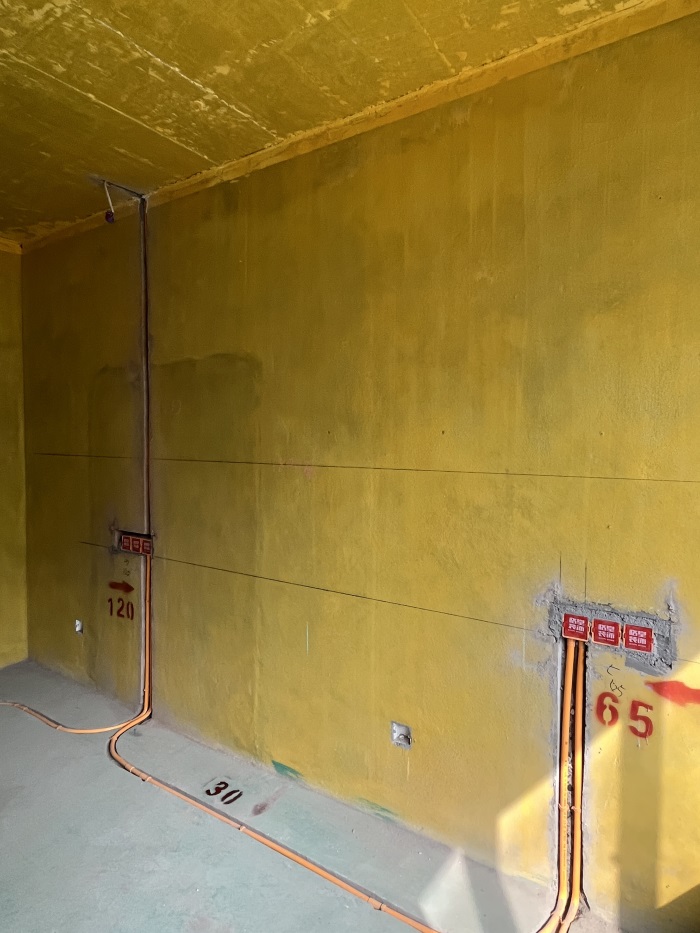

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2022-2-12 15:15:54

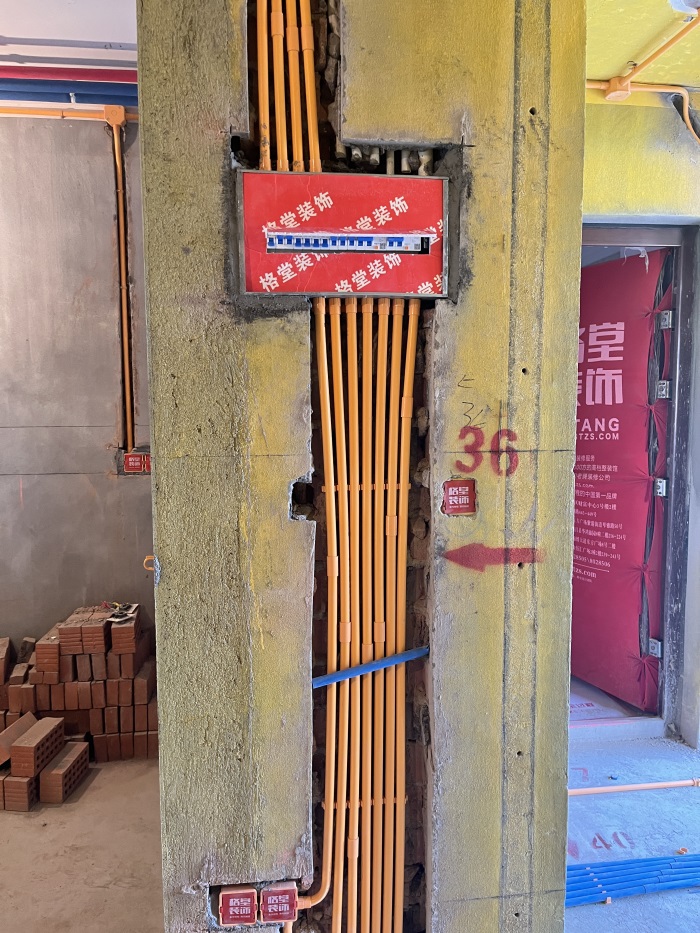

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2022-2-12 15:17:34

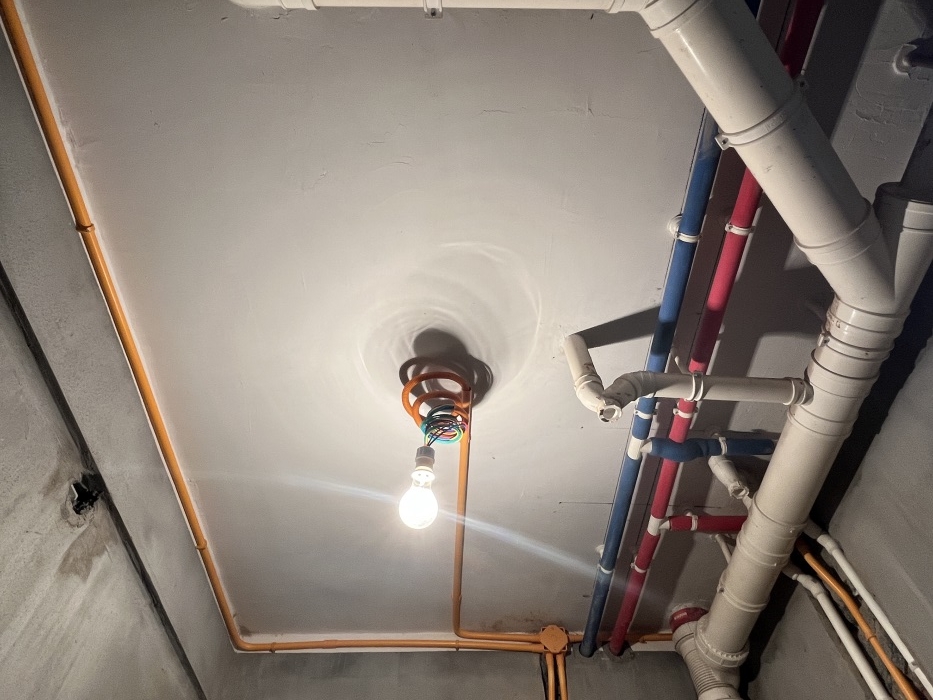

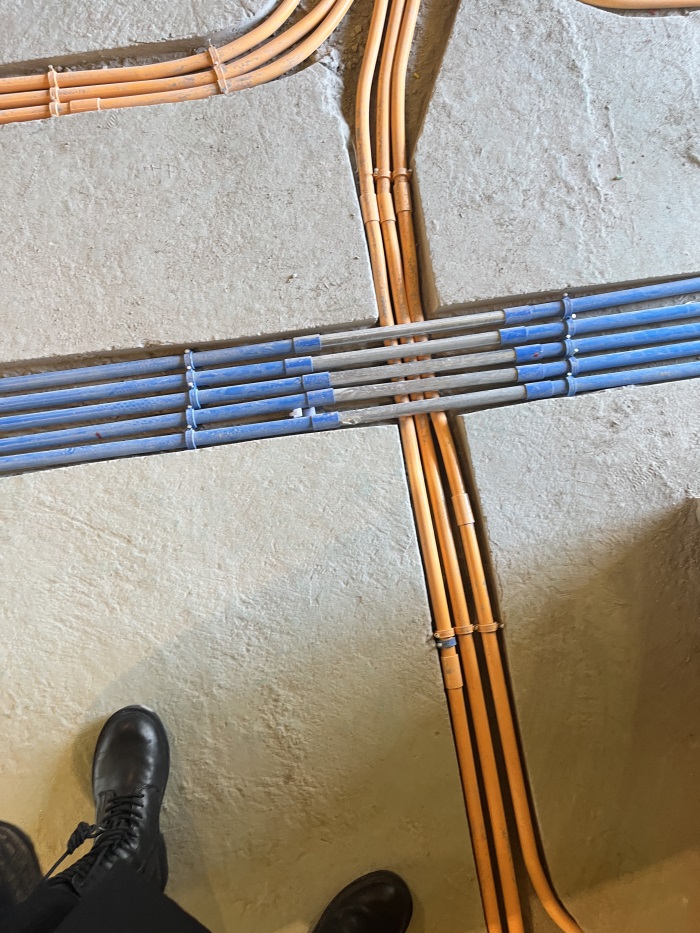

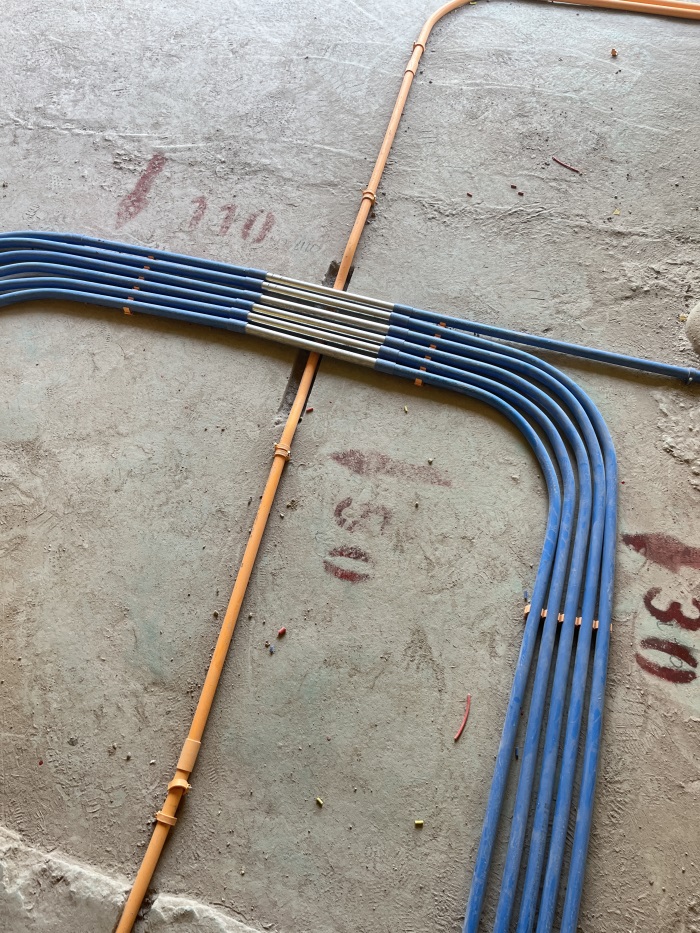

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

发表于 2022-2-12 15:18:15

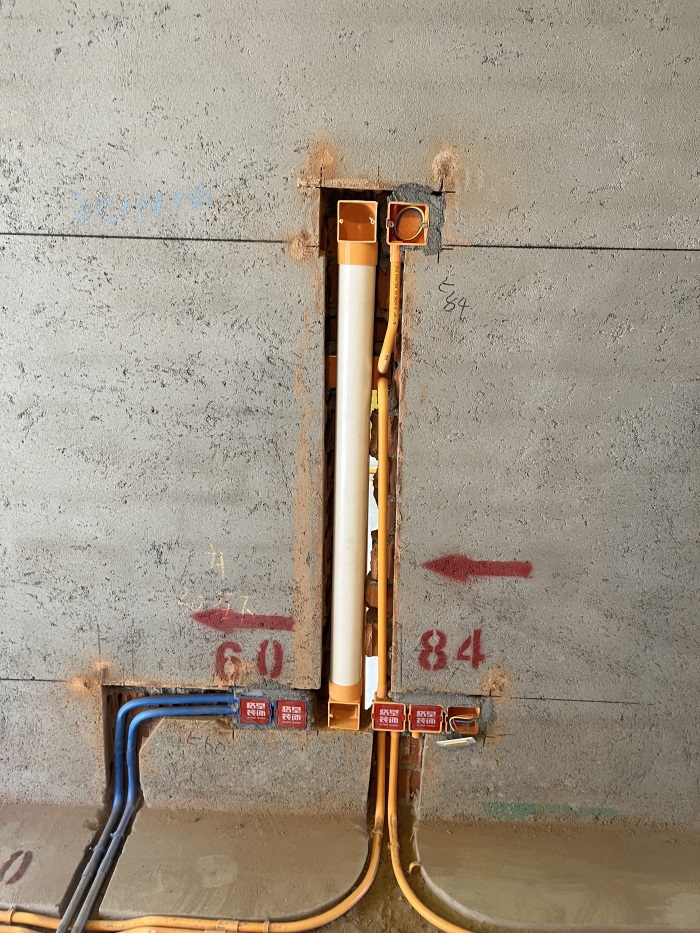

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。
