望府17#86m2北欧风格---一尘不染素净澄明

发表于 2021-12-25 11:36:42

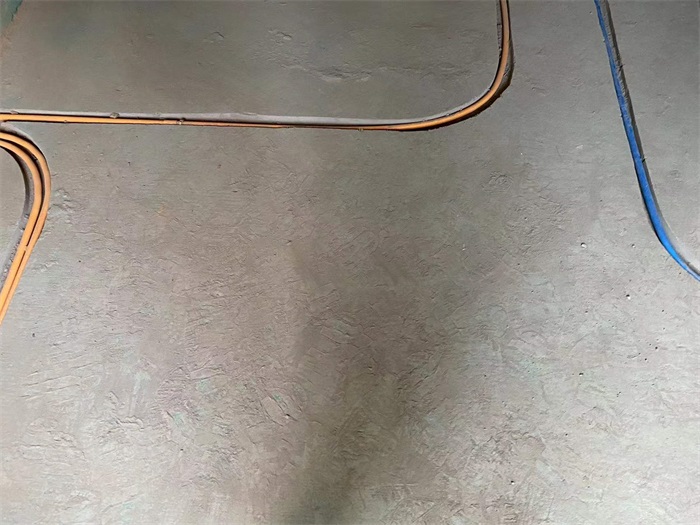

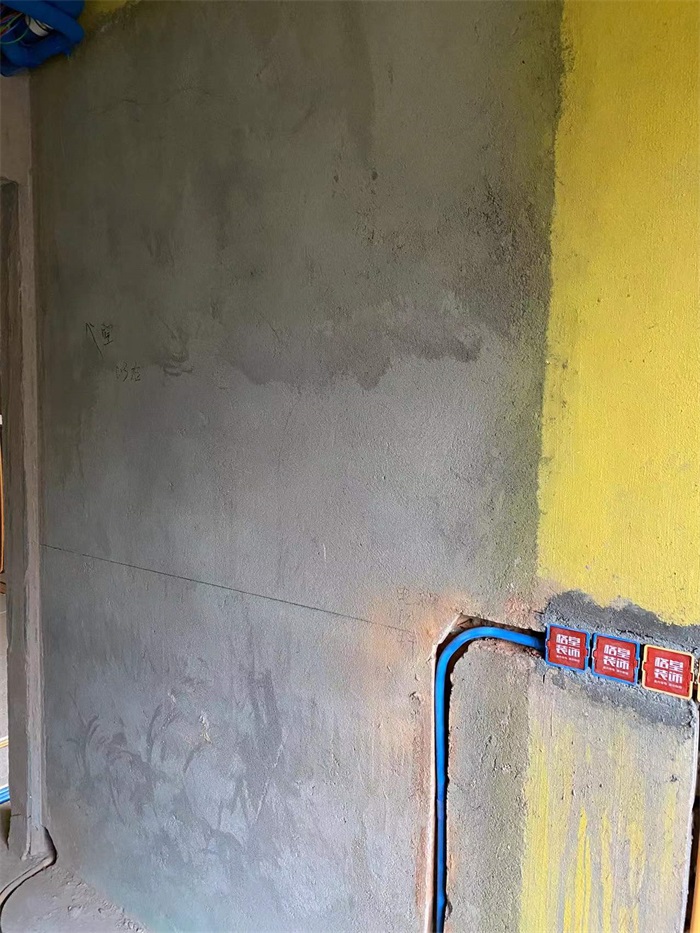

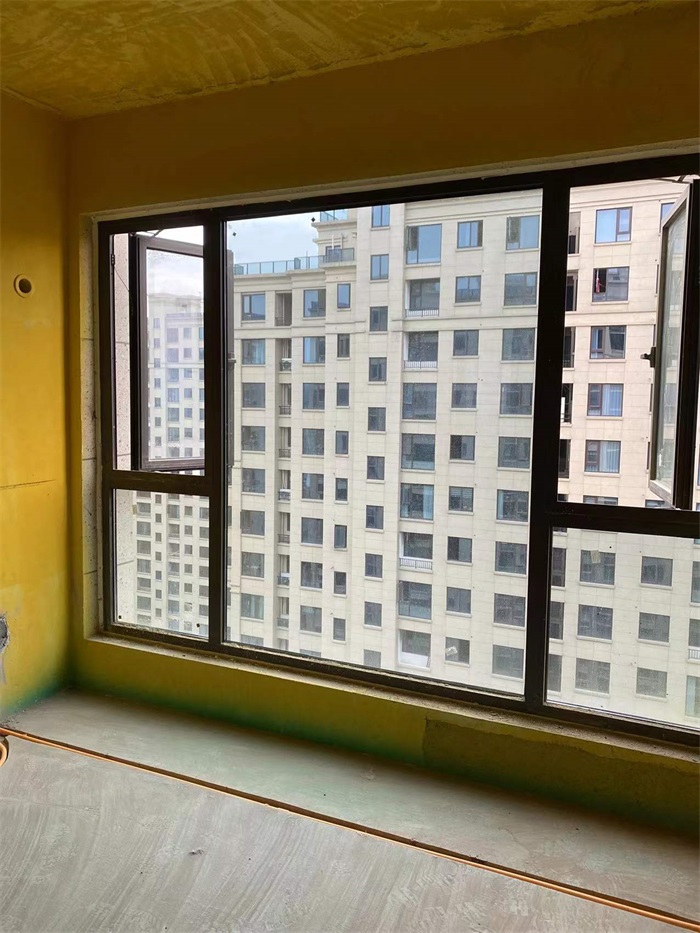

次卧水电布线图

发表于 2021-12-25 11:37:55

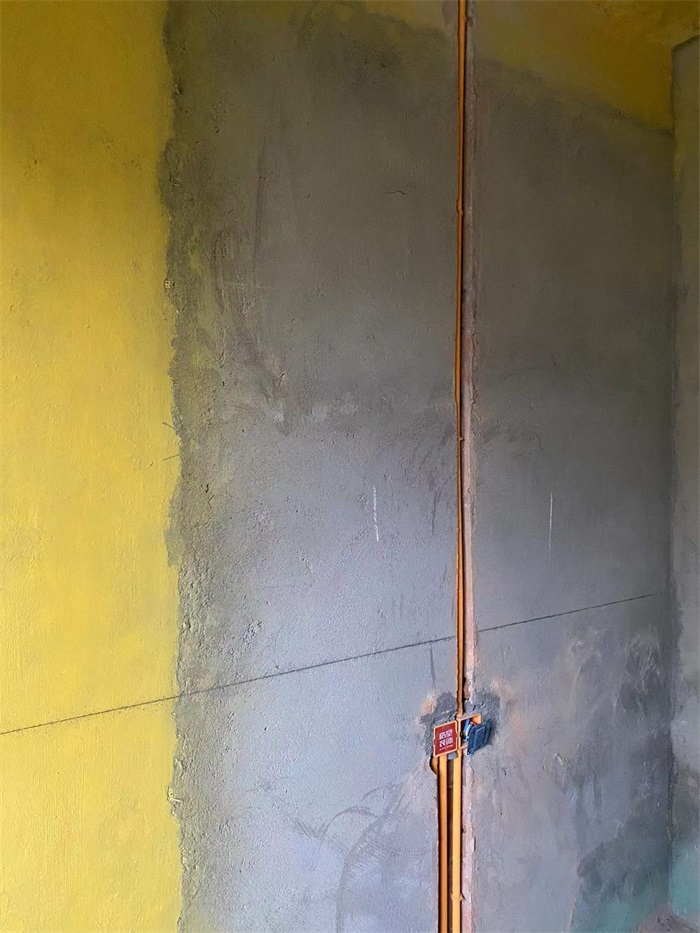

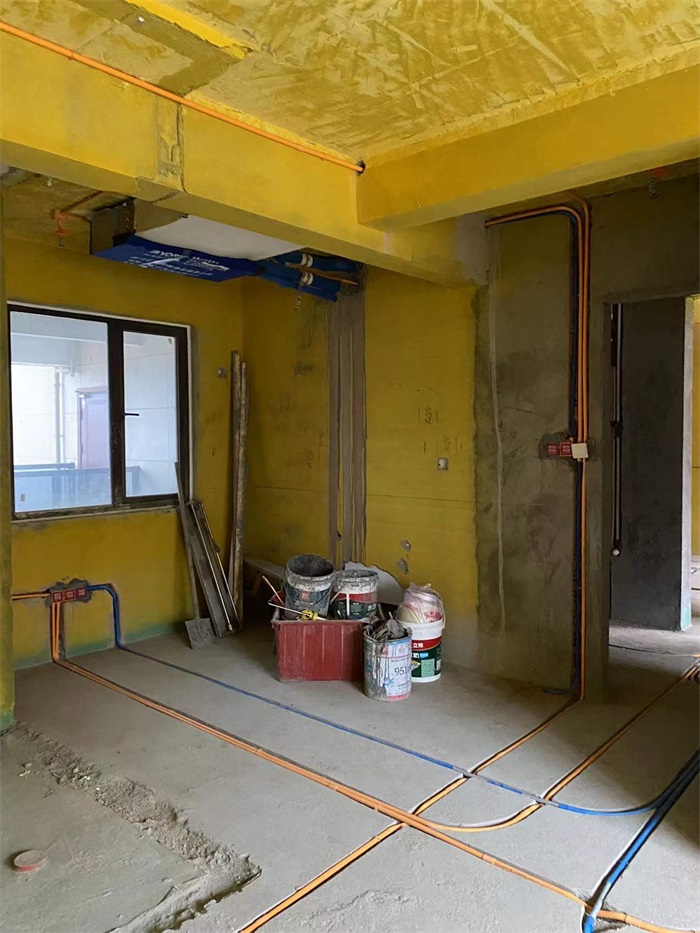

主卧的水电已安装好

发表于 2021-12-25 11:38:55

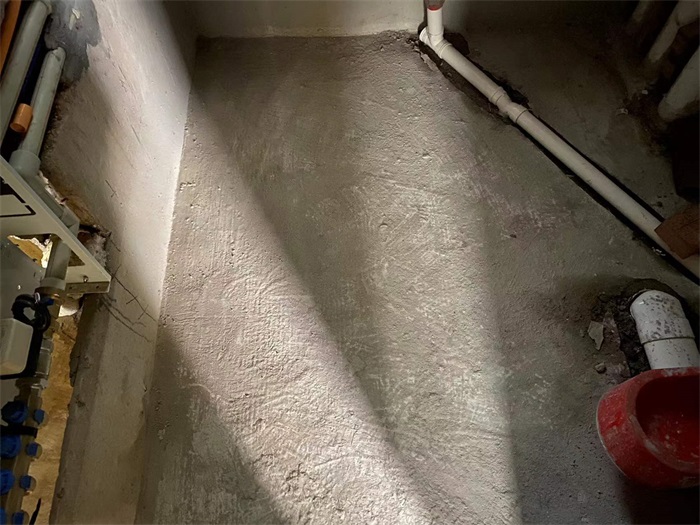

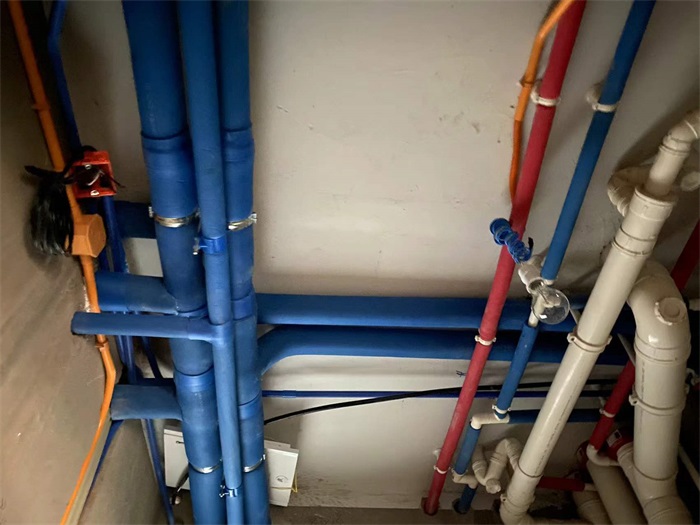

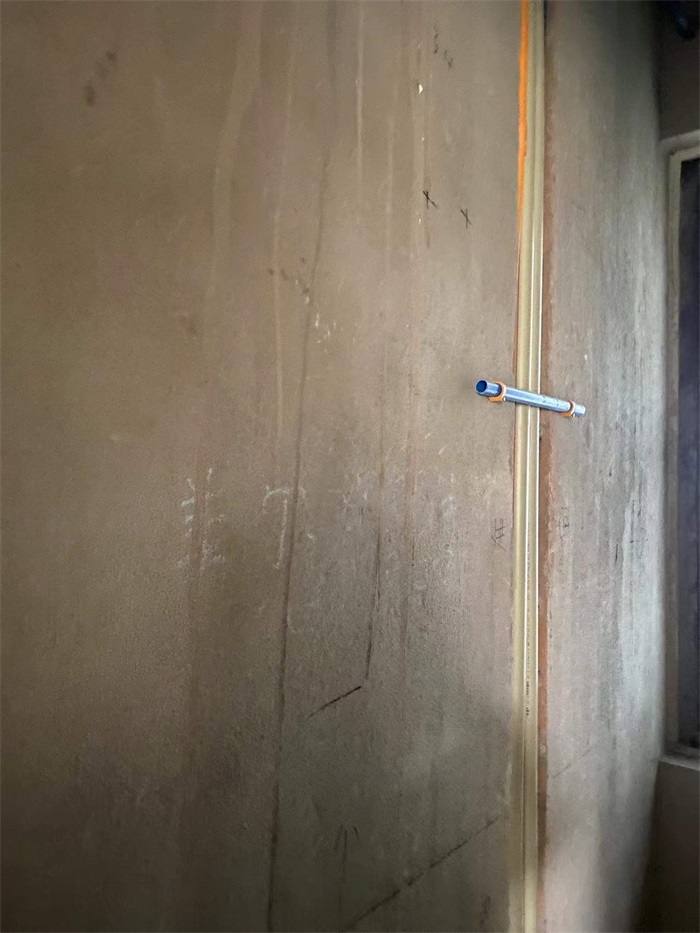

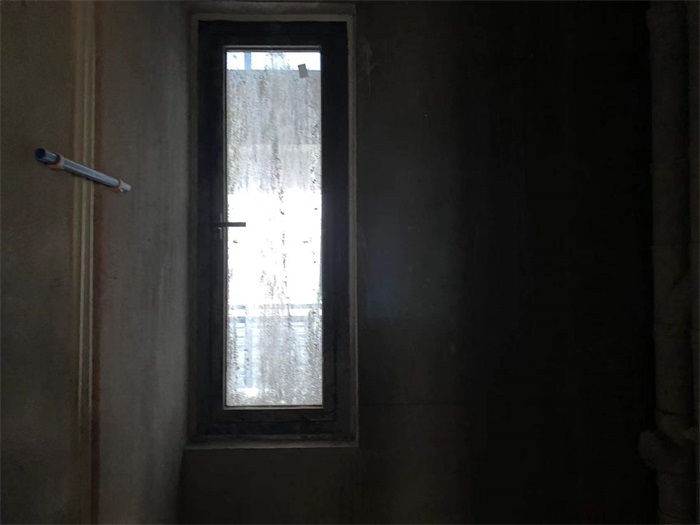

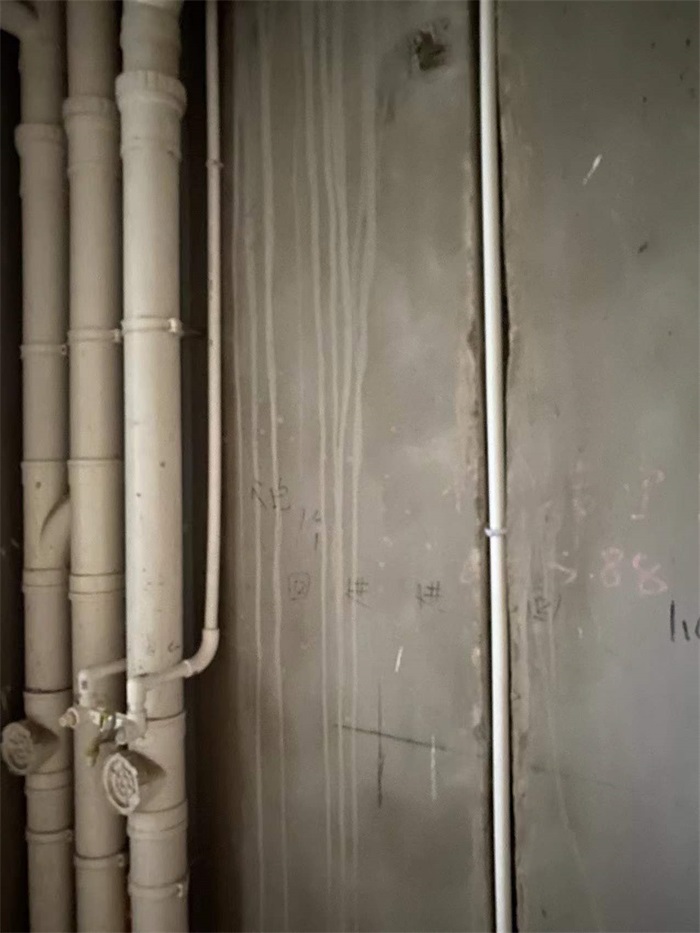

卫生间的水电已安装好

发表于 2021-12-25 11:39:54

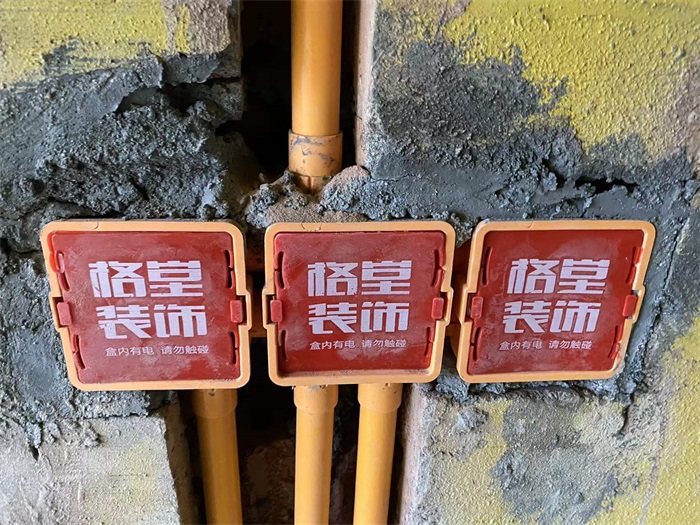

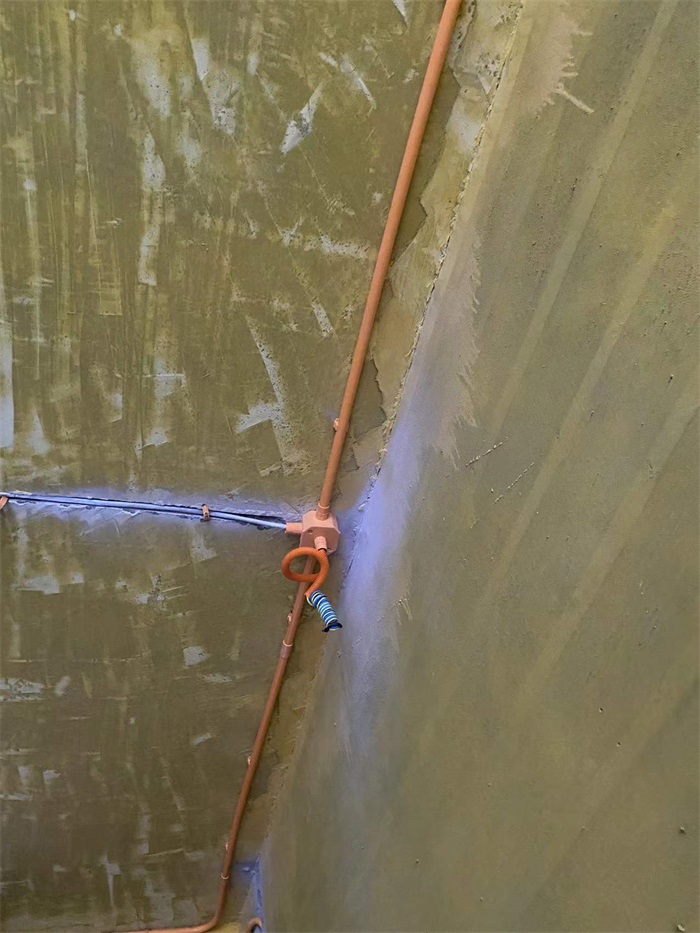

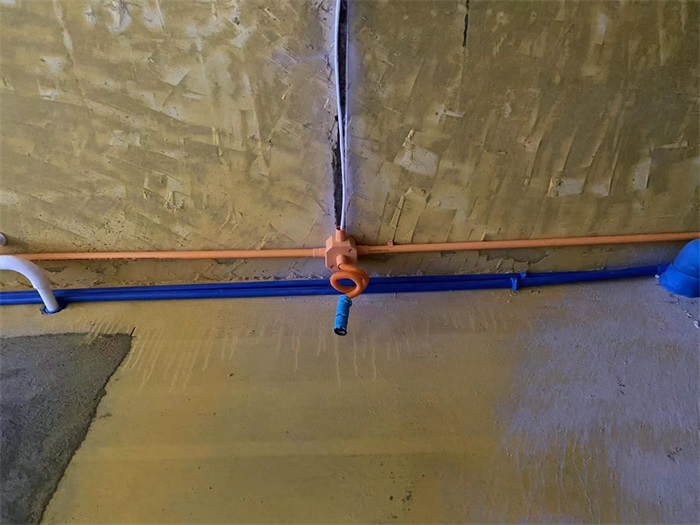

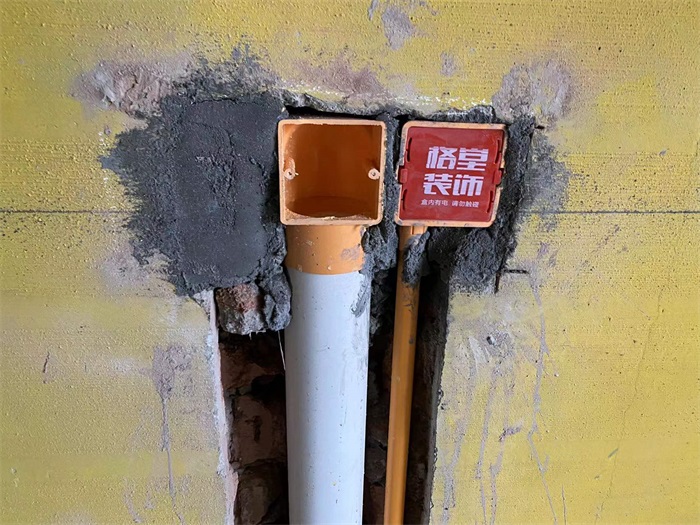

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-12-25 11:40:45

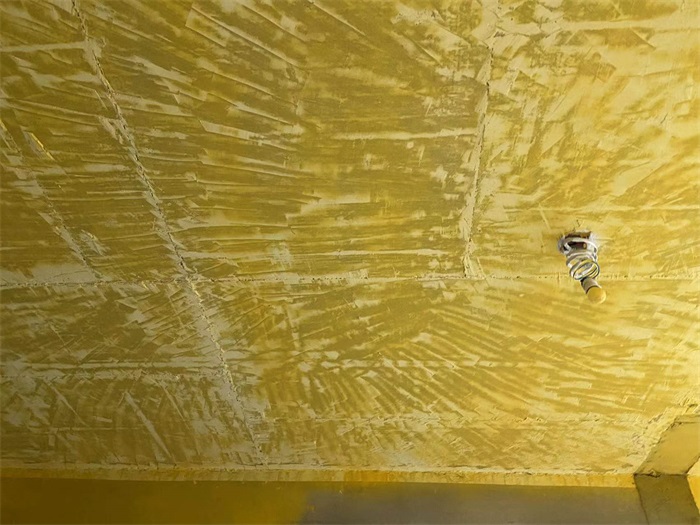

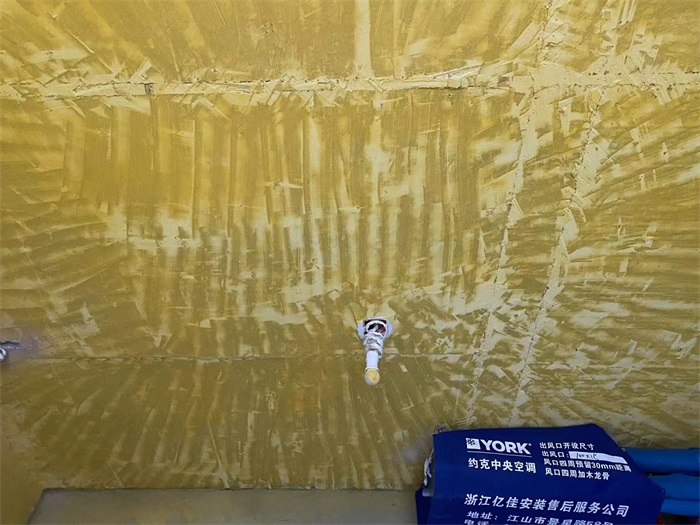

筒灯电线用波纹管保护

发表于 2021-12-25 11:41:29

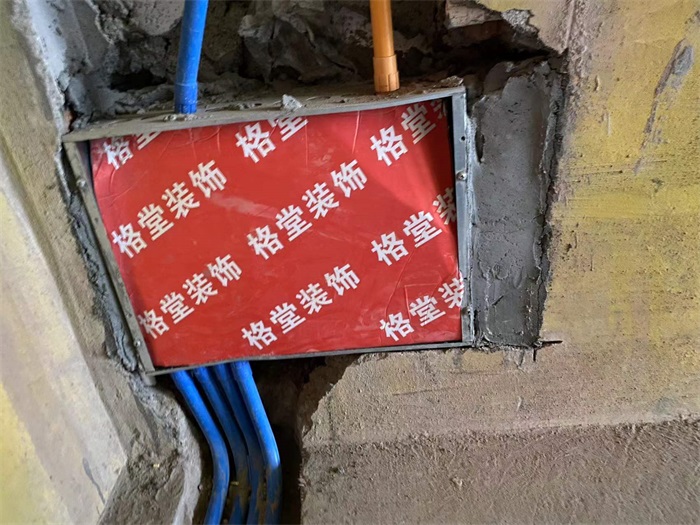

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2021-12-25 11:42:33

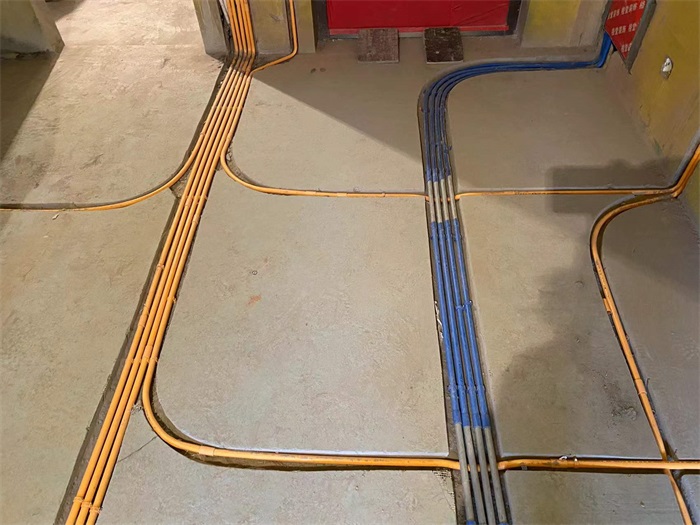

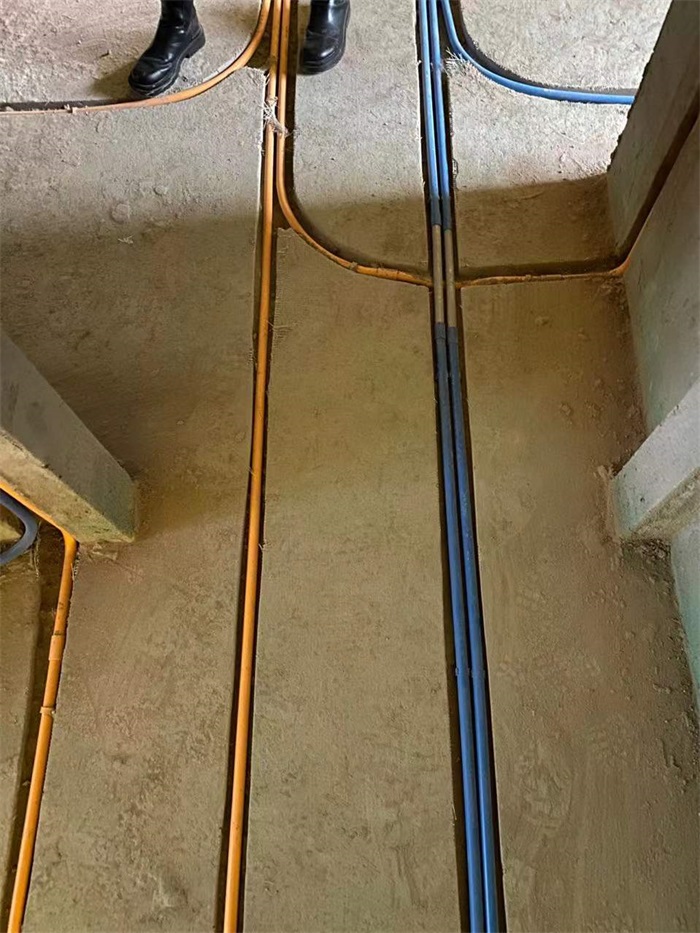

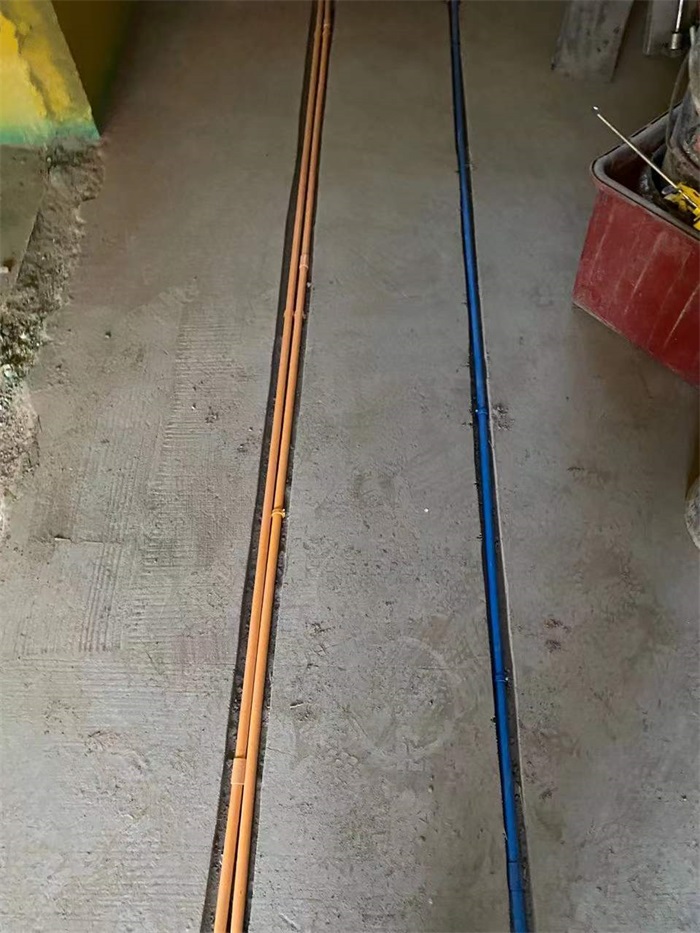

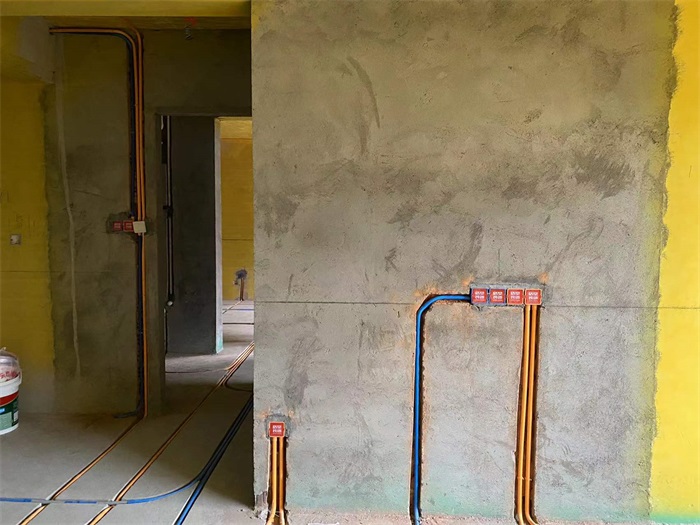

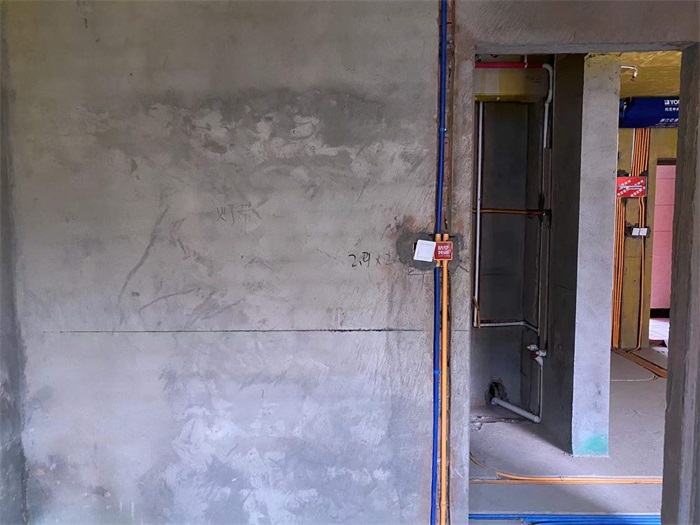

橙色为强电，蓝色为弱电，强弱电间间距30CM

发表于 2021-12-25 11:43:12

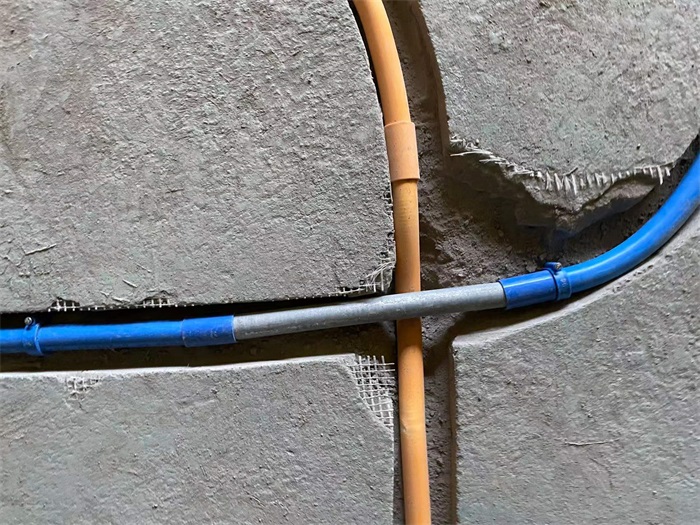

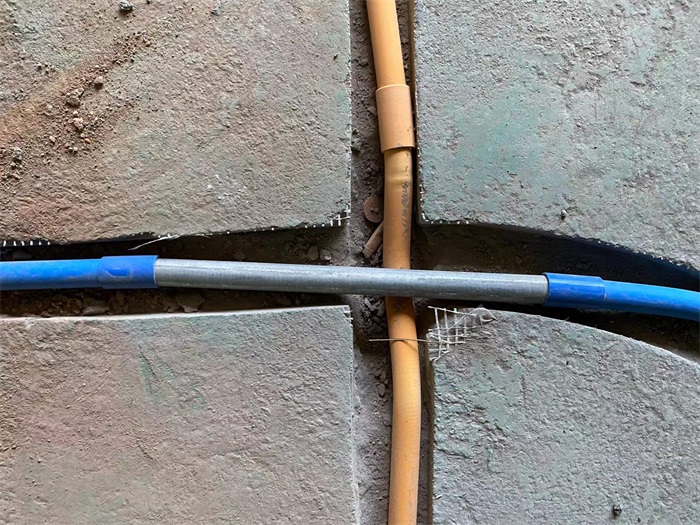

如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2021-12-25 11:43:59

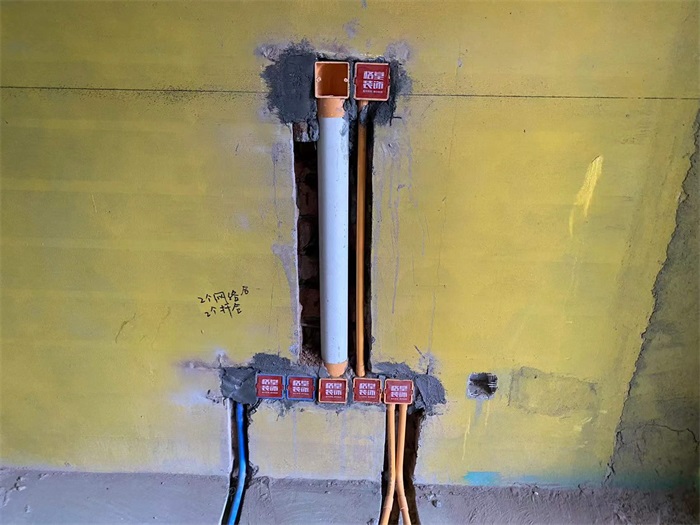

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-12-26 09:46:16

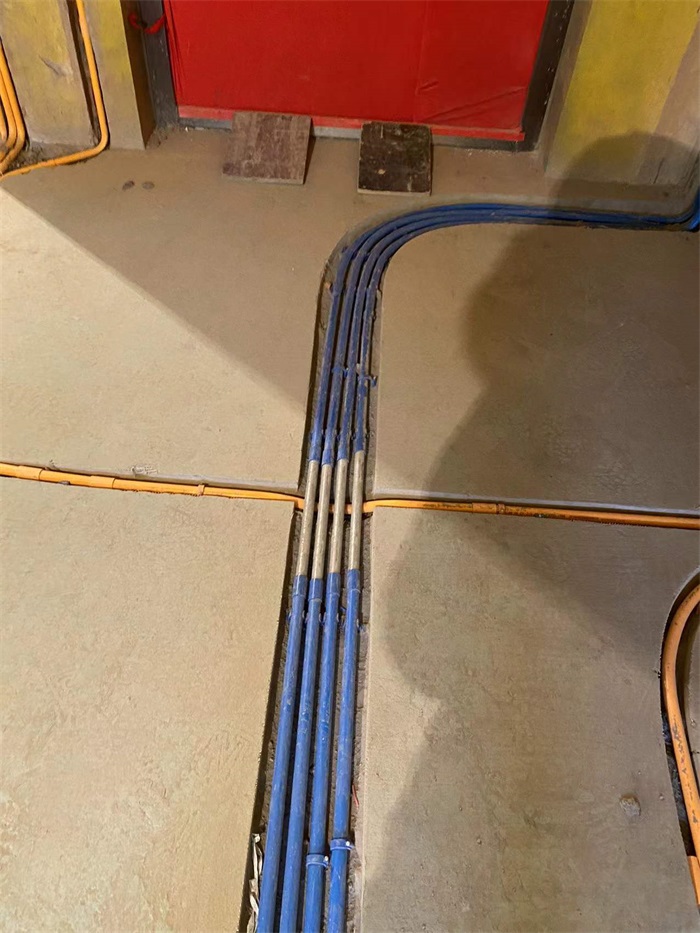

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。
