星月湾9#107m2中式风---小隐

发表于 2021-11-9 14:26:36

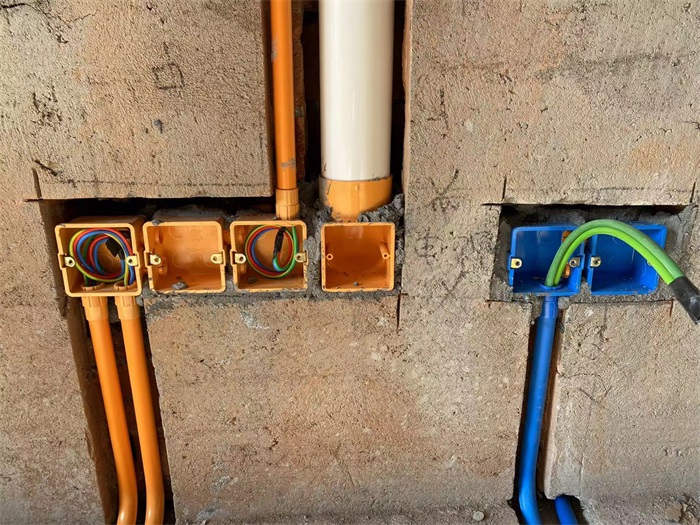

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

发表于 2021-11-9 14:31:29

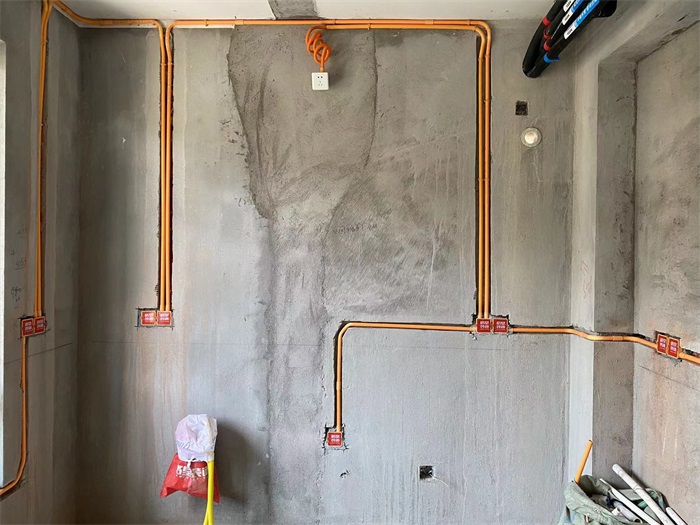

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2021-11-9 14:32:10

橙色为强电，蓝色为弱电，强弱电间间距30CM

发表于 2021-11-9 14:38:14

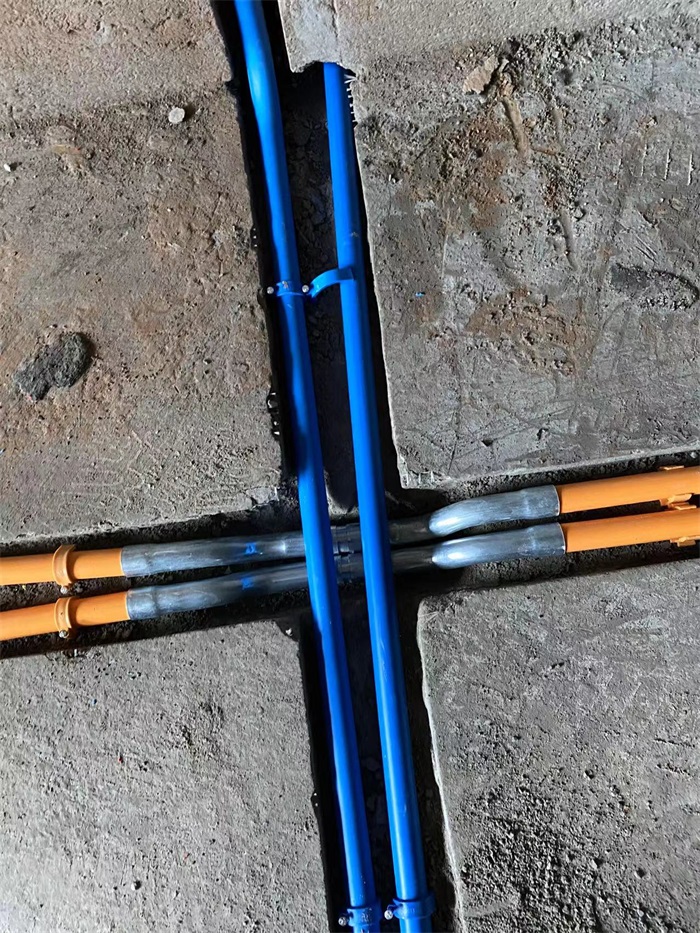

如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2021-11-9 14:42:36

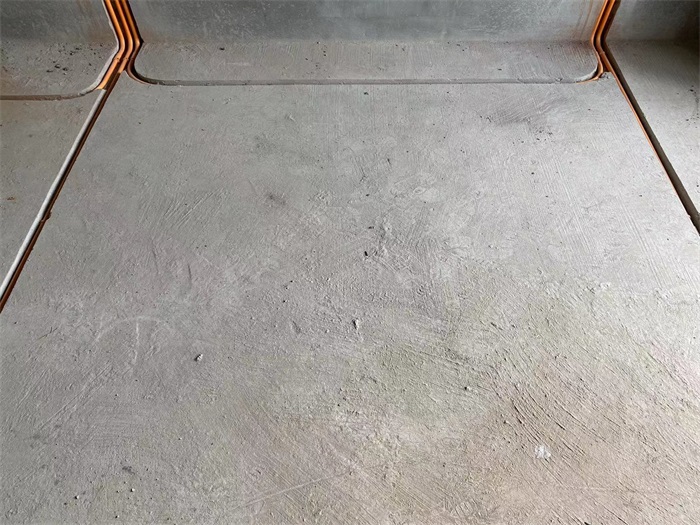

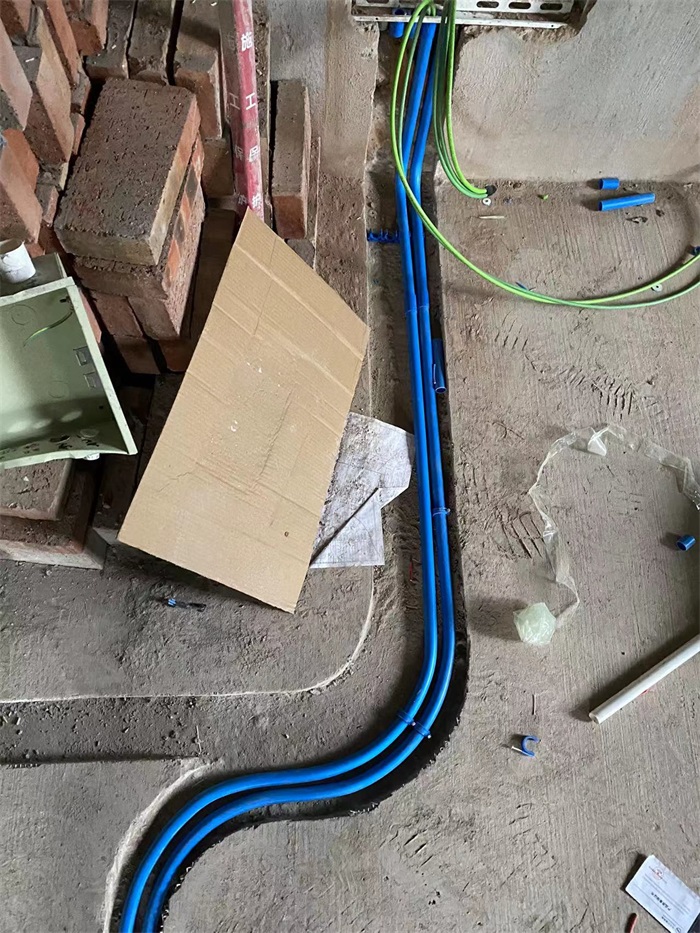

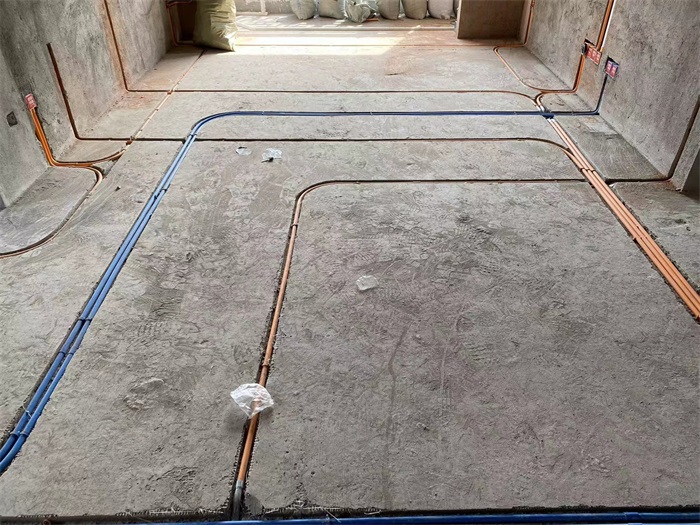

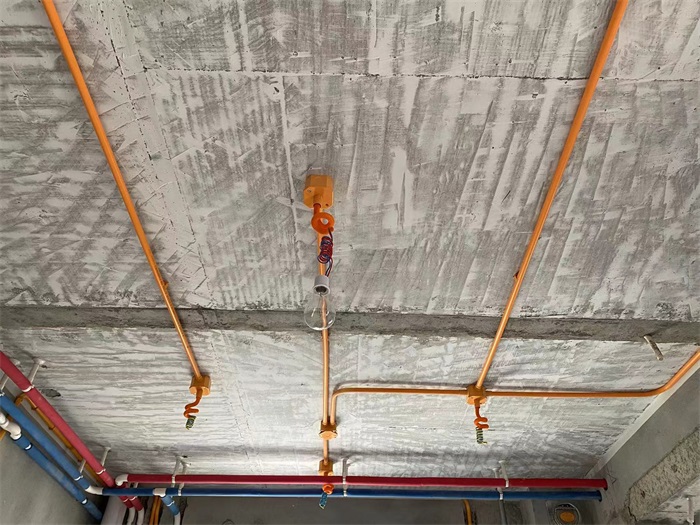

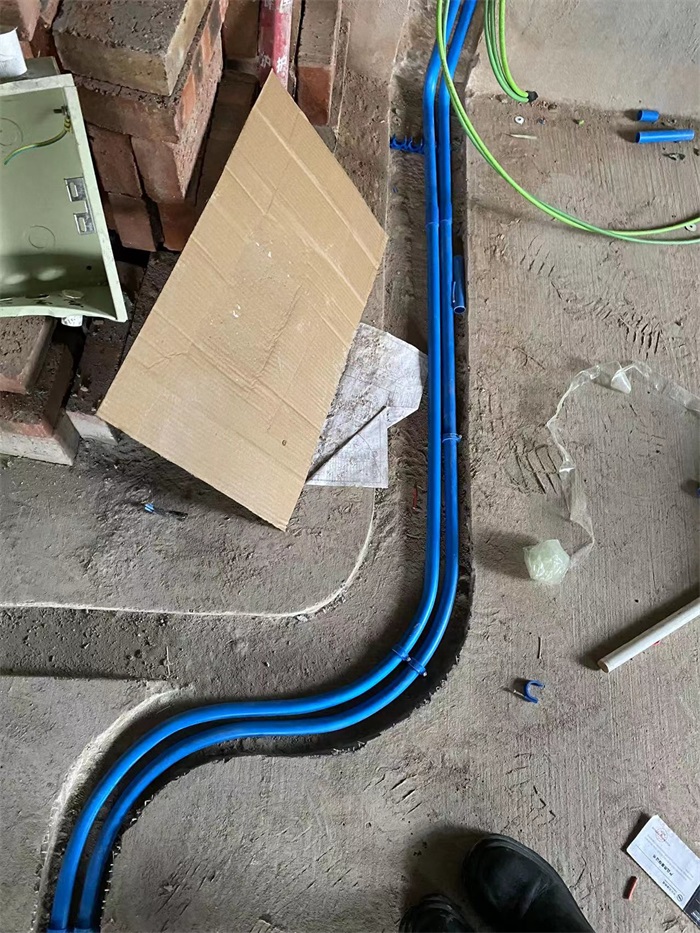

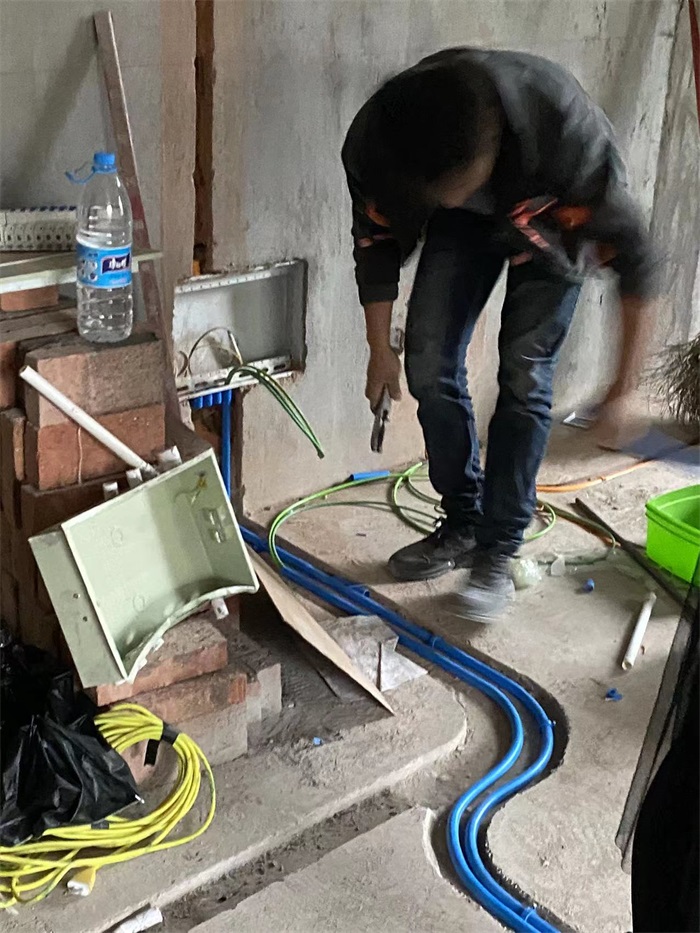

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2021-11-16 15:36:32

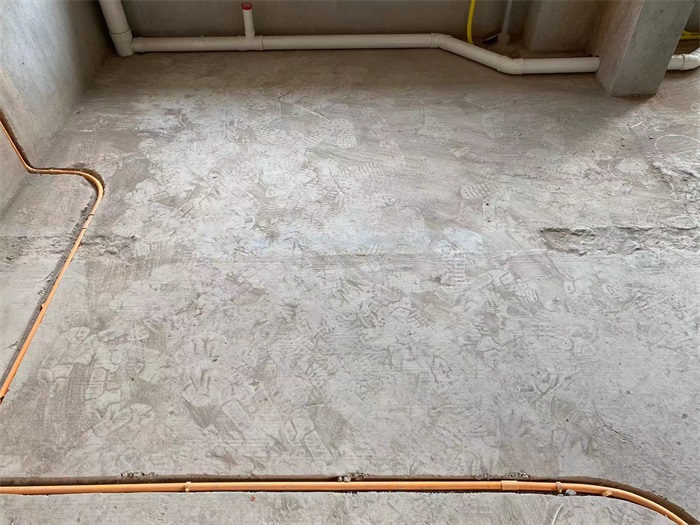

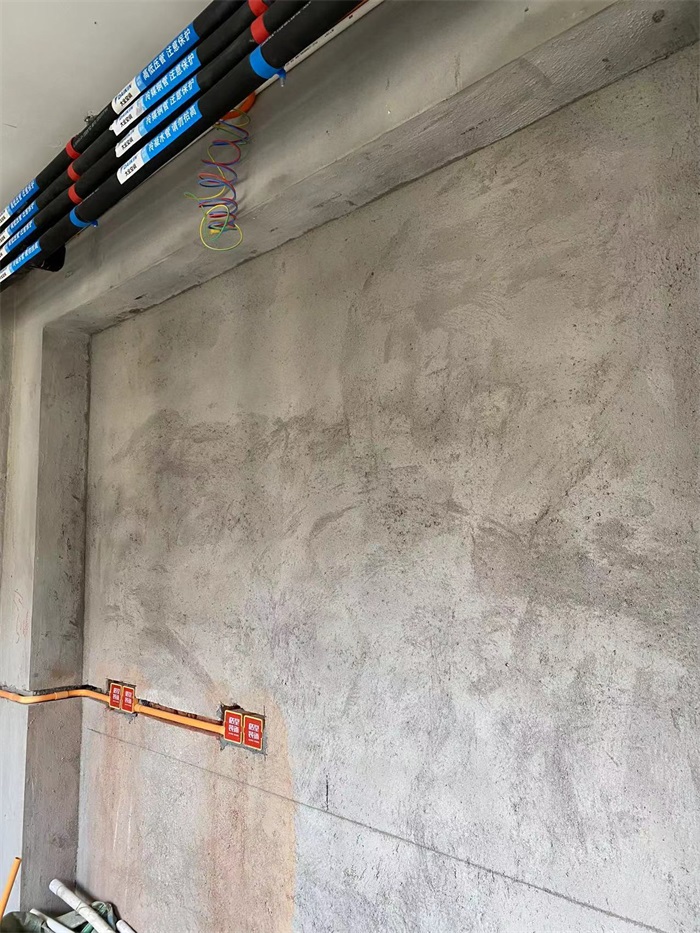

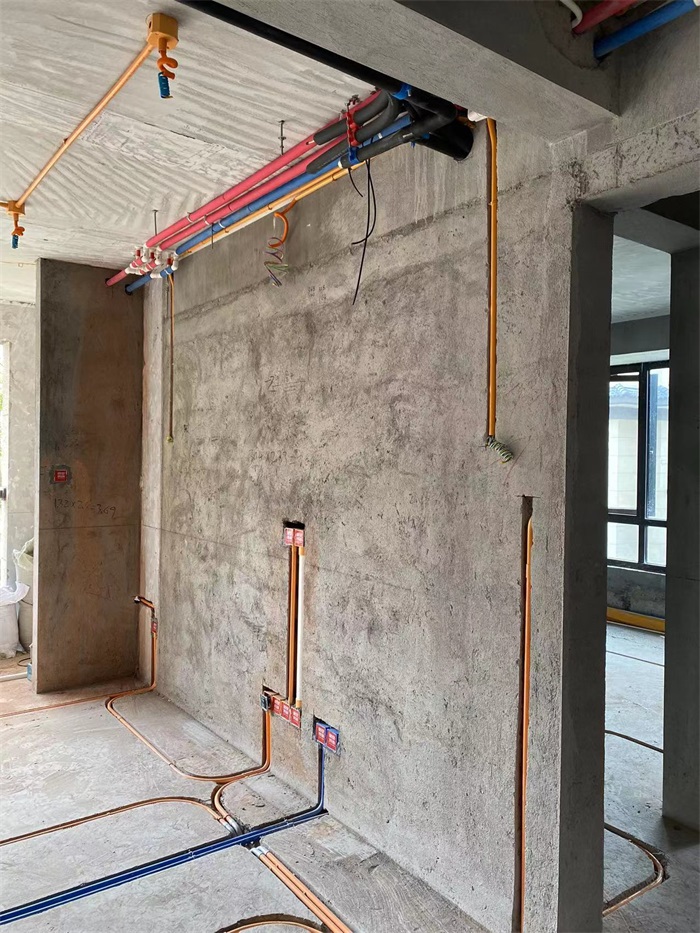

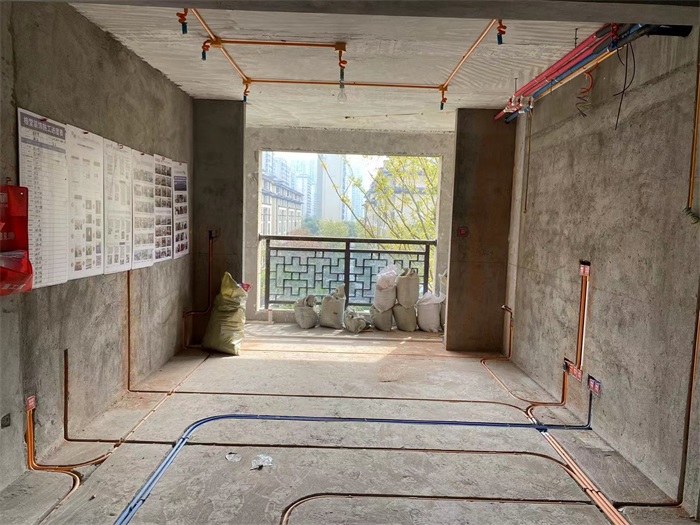

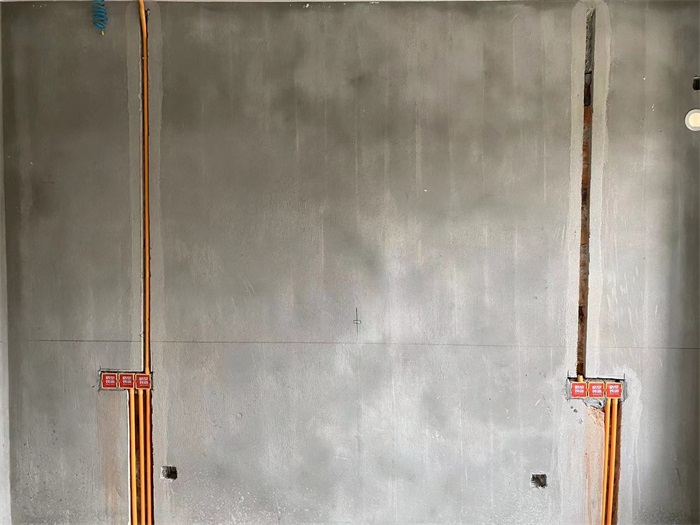

客厅水电布线图

发表于 2021-11-16 15:39:23

本帖最后由格堂小周于 2021-11-16 16:06 编辑

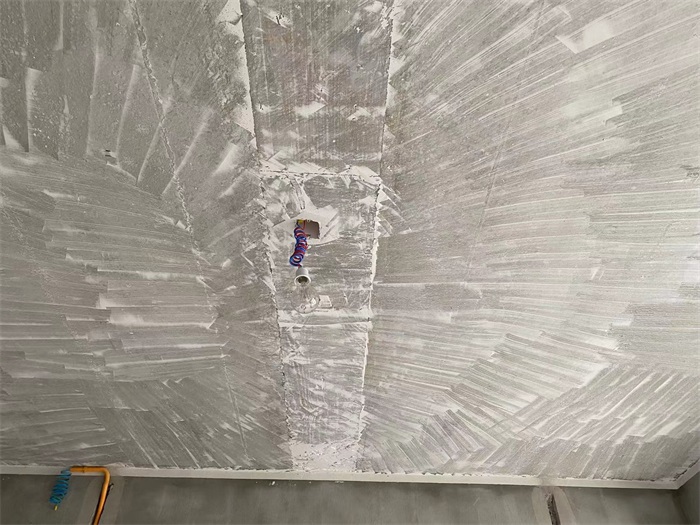

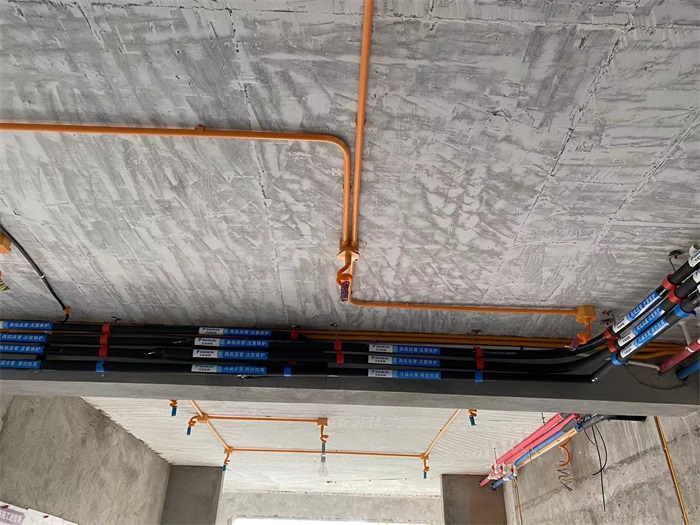

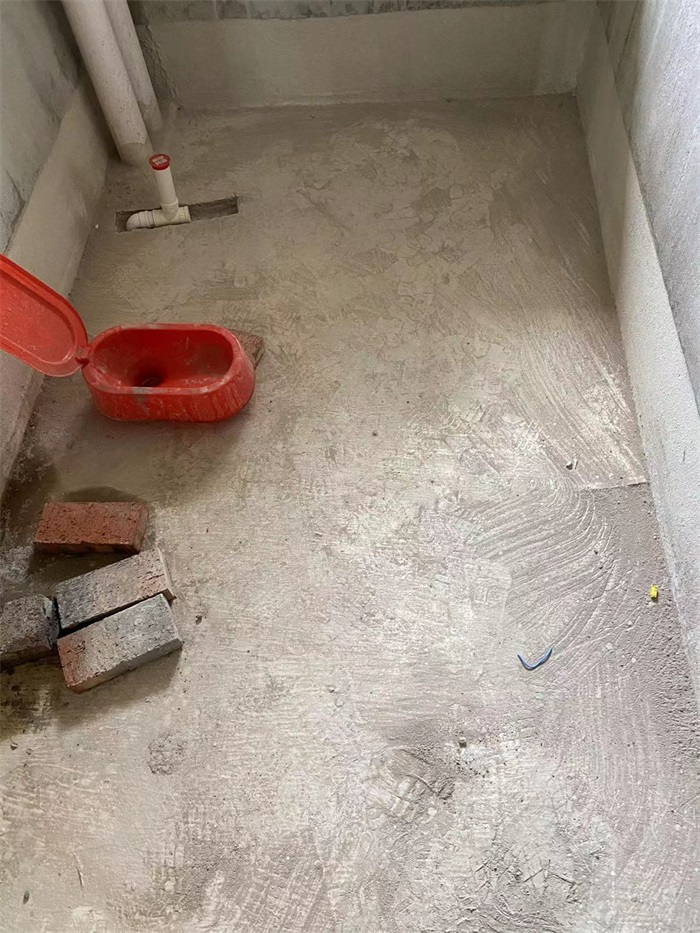

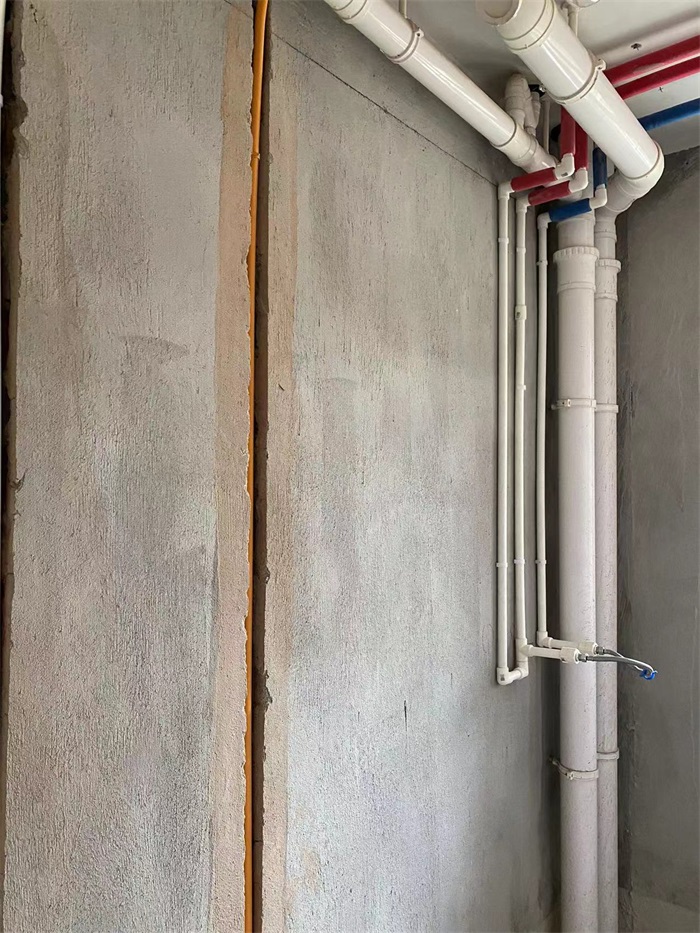

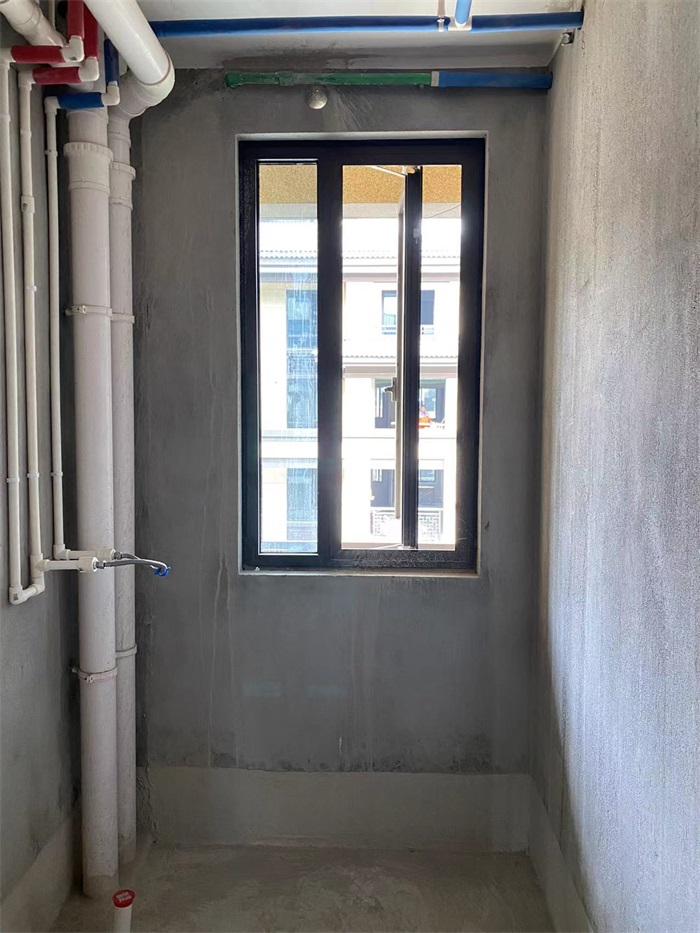

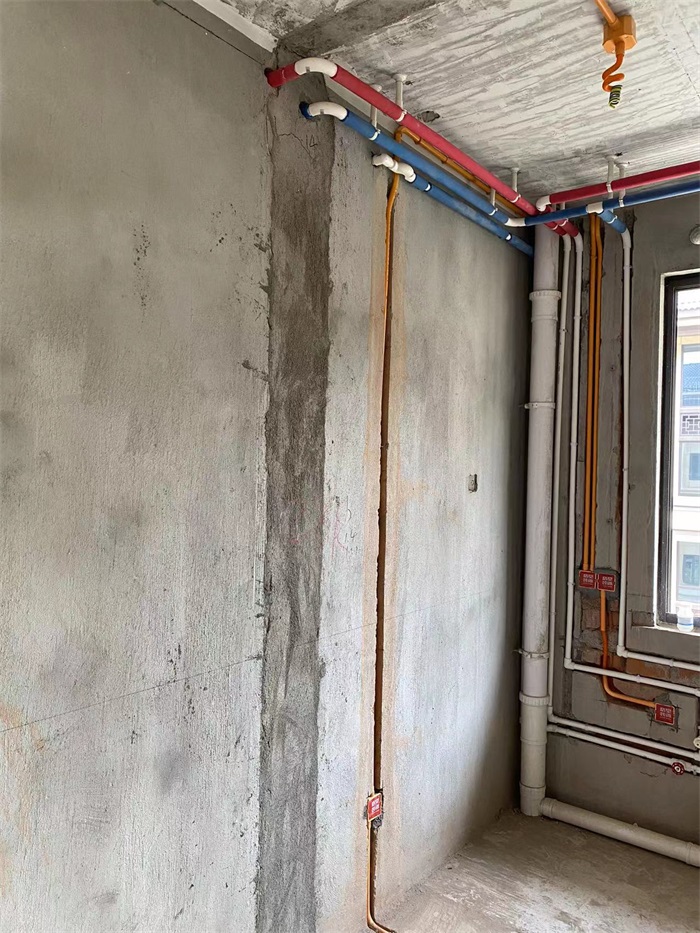

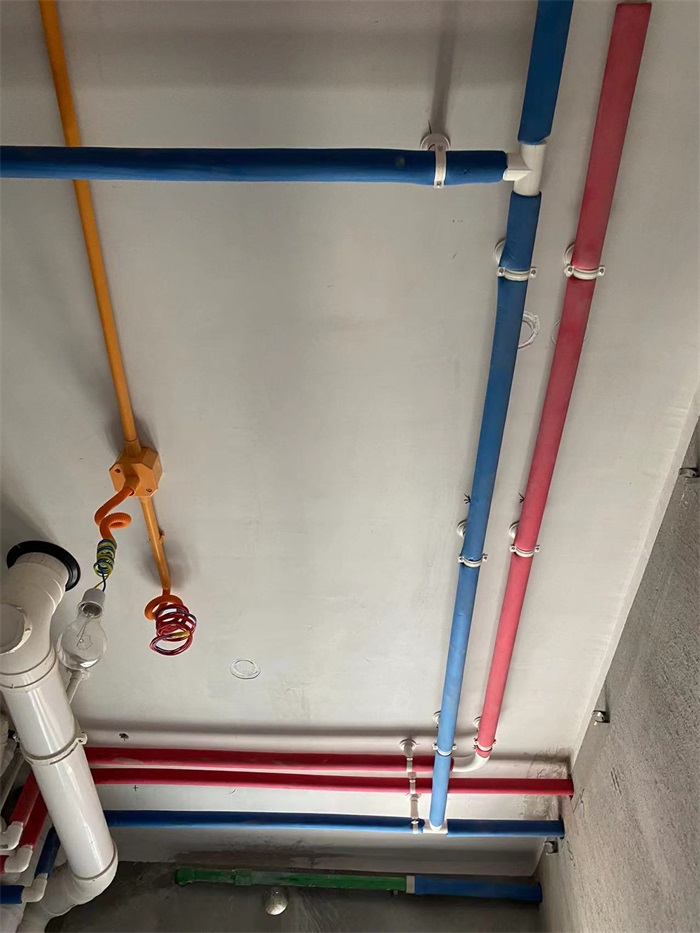

外卫的水电已布线完成。水管走顶：格堂装饰所有水管全部从顶部排布，突破从地面排布的传统做法，确保万一出现漏水情况能第一时间发现，维修处理简单便捷，避免更大损失。

发表于 2021-11-16 15:42:00

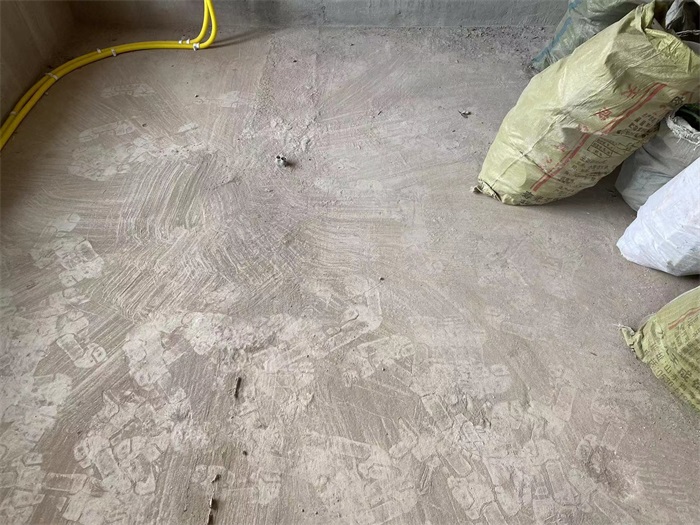

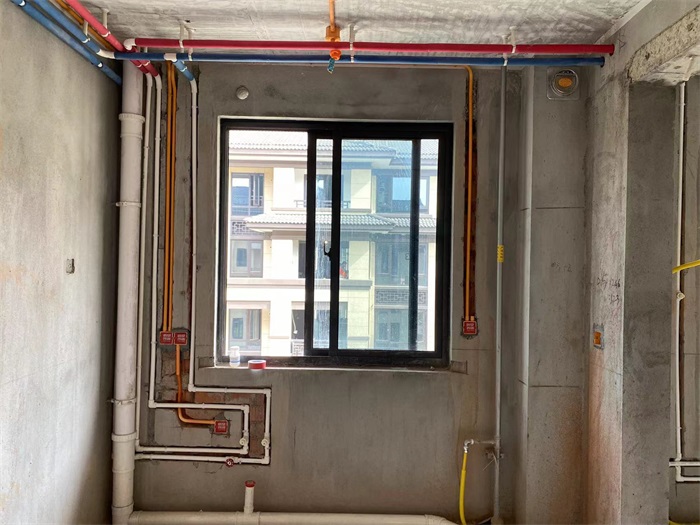

厨房的水电已完成，厨房水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房水电全部不从地面走，厨房、卫生间水管全部走墙，横平竖直，非常规范。

发表于 2021-11-16 15:43:27

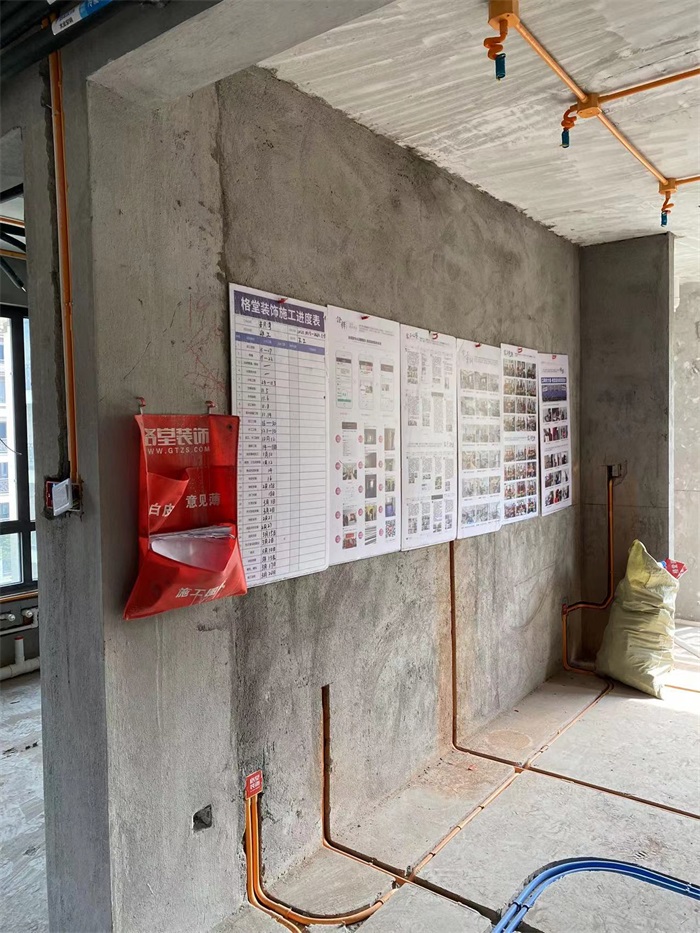

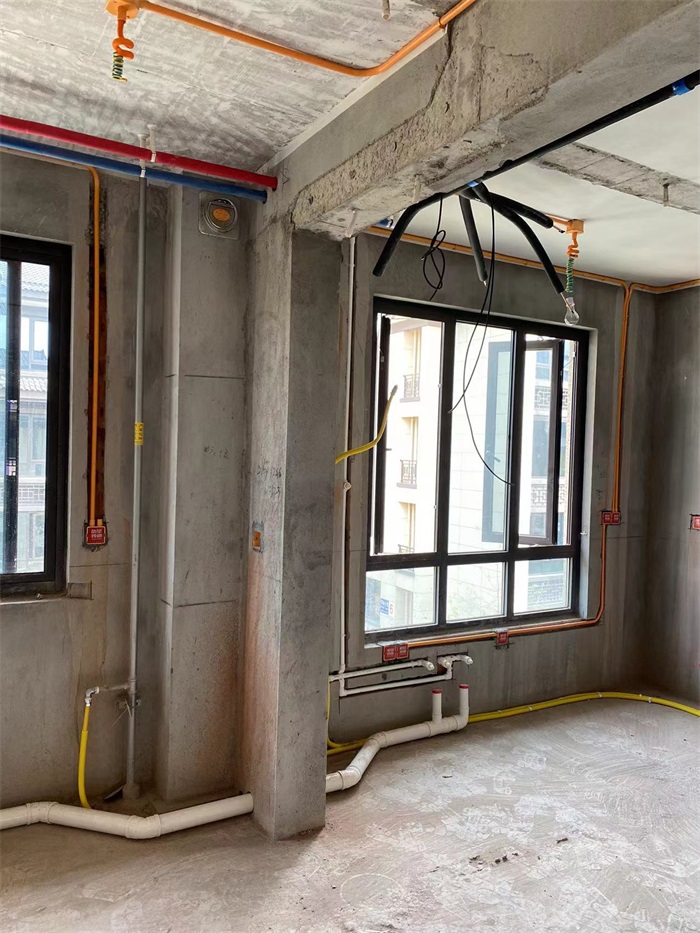

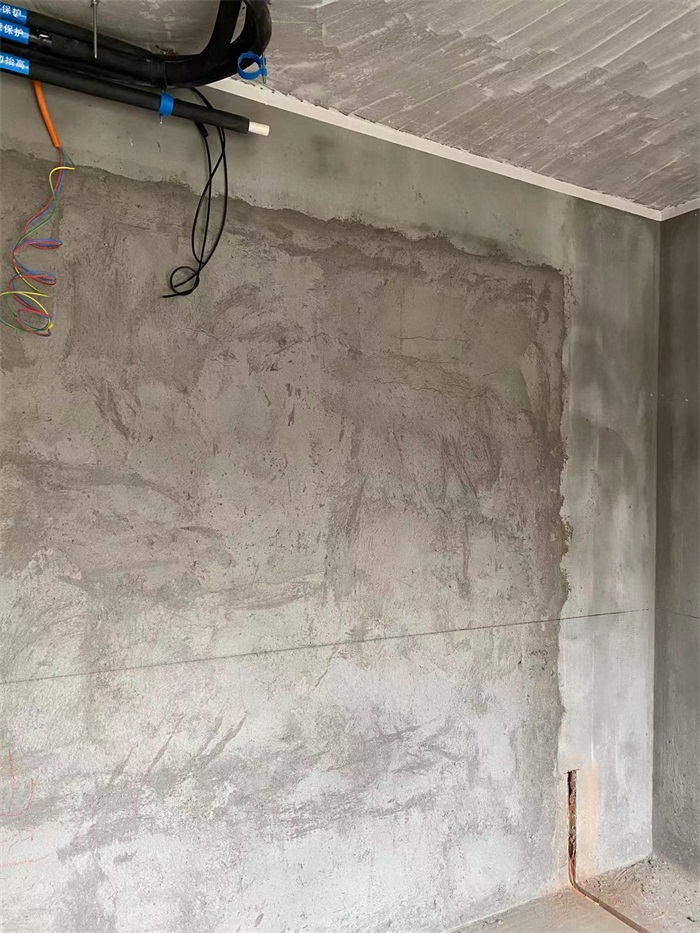

餐厅的水电布线已完成

发表于 2021-11-16 15:48:25

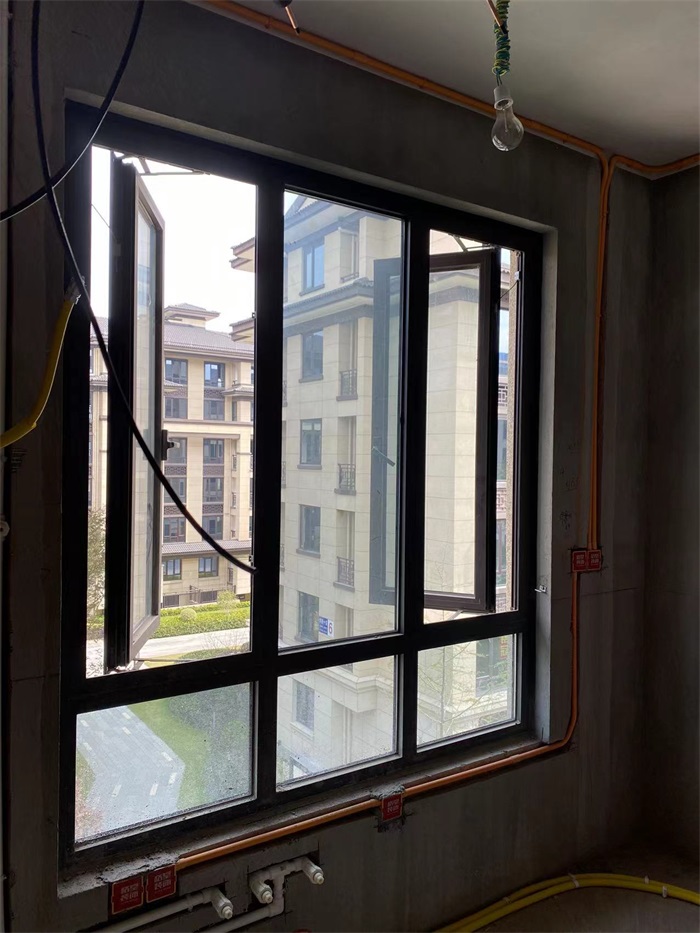

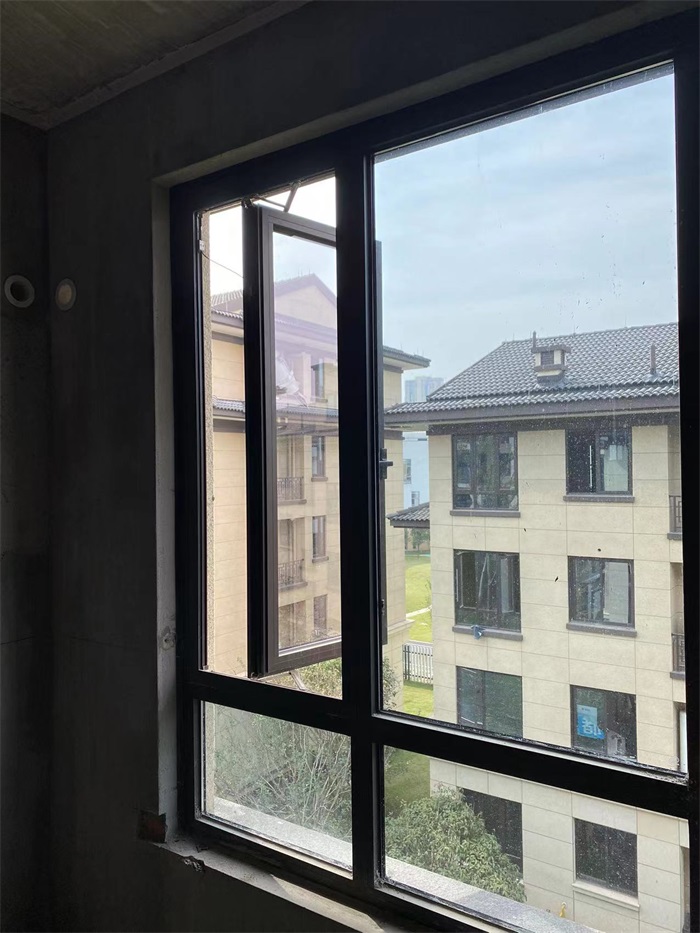

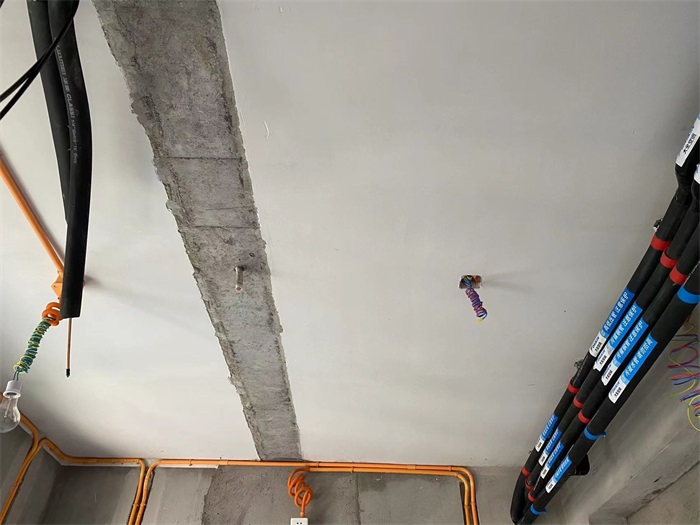

主卧水电布线
