江东二区24#180m2现代---时光梦境

发表于 2022-2-18 11:37:56

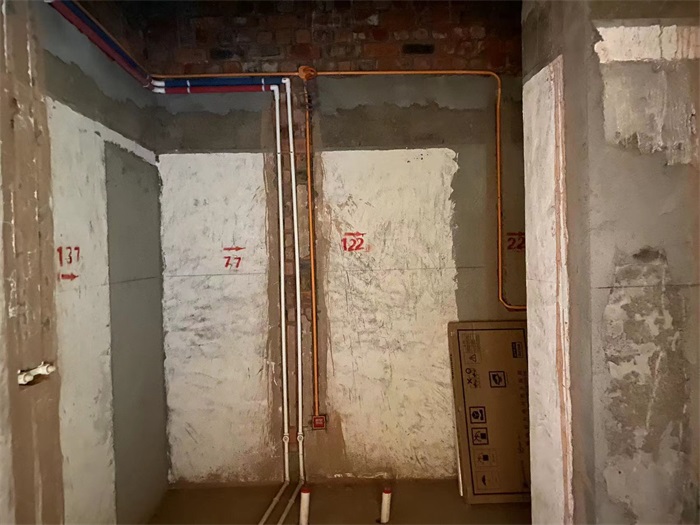

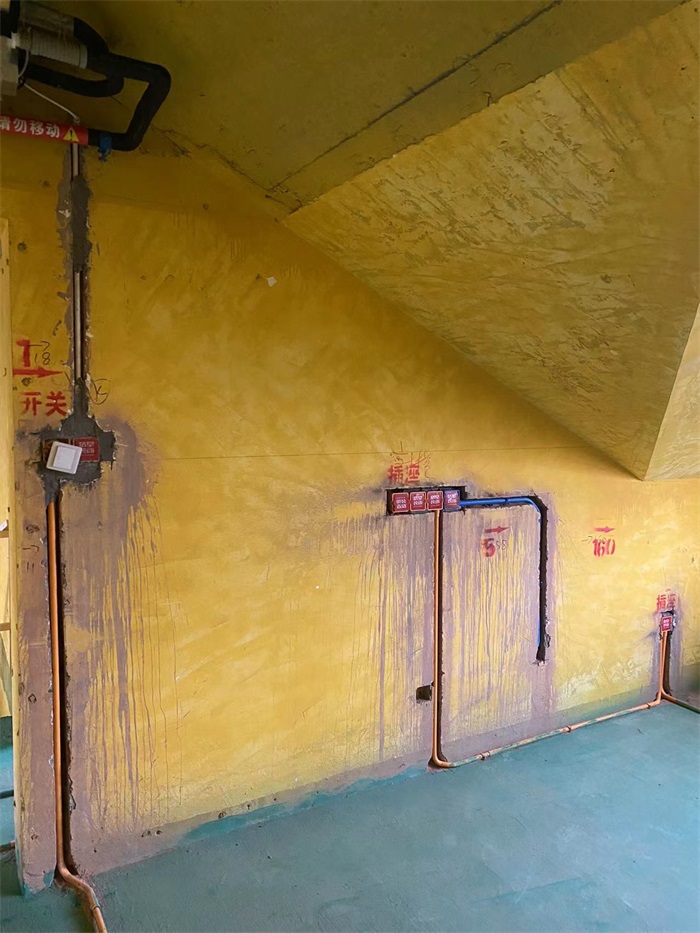

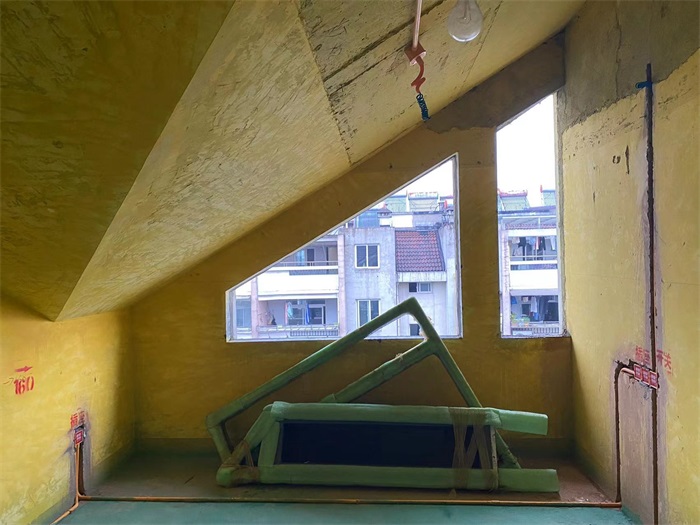

次卧水电布局

发表于 2022-2-18 11:39:21

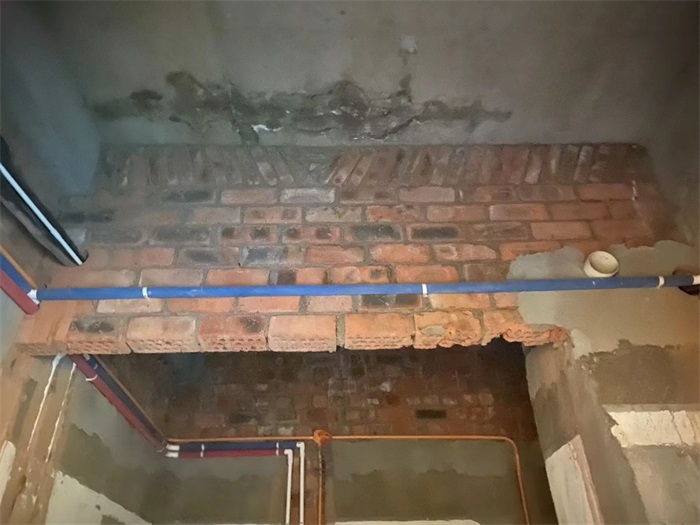

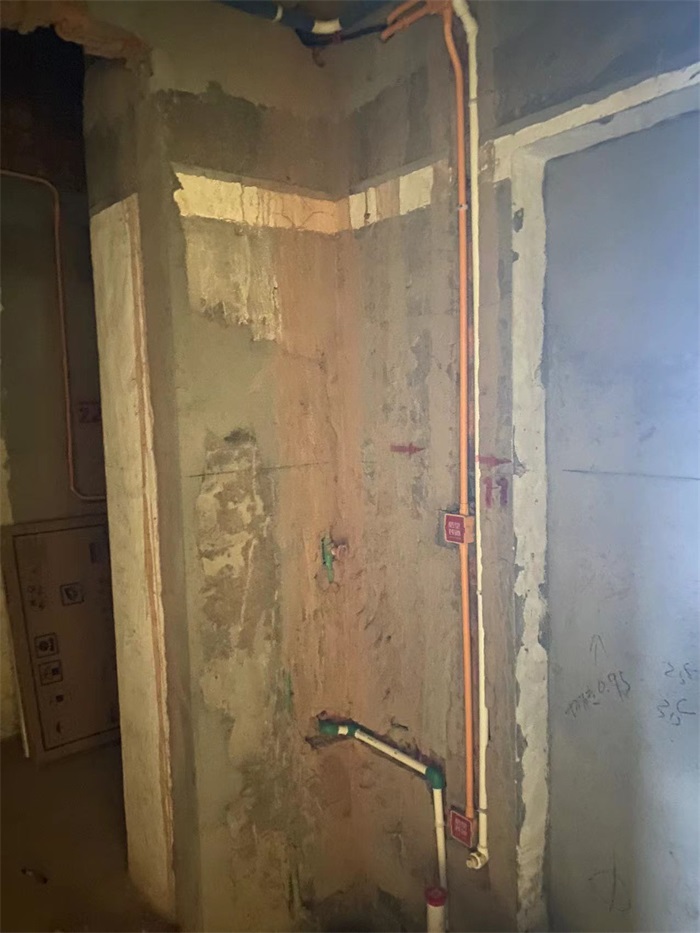

卫生间水电布局

发表于 2022-2-18 11:40:34

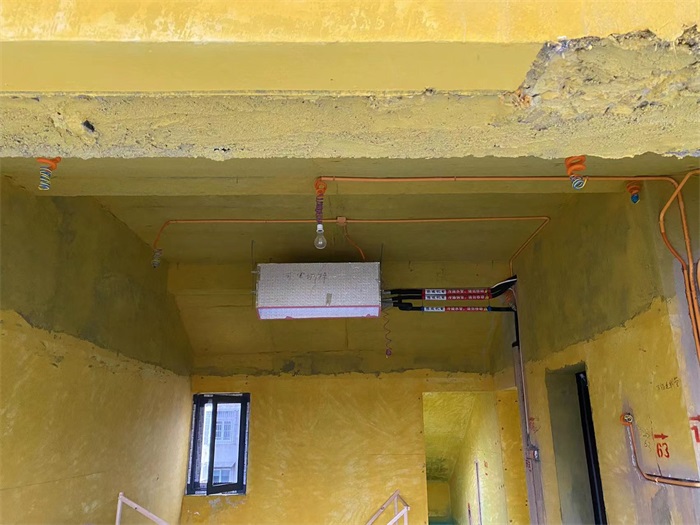

餐厅的水电布局

发表于 2022-2-18 11:42:01

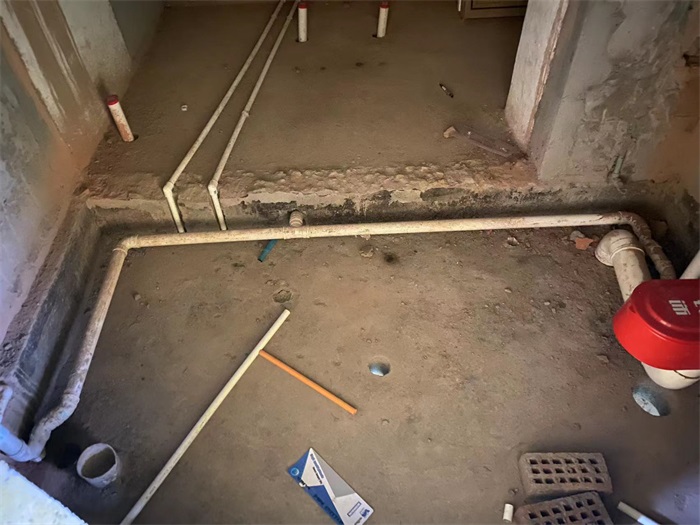

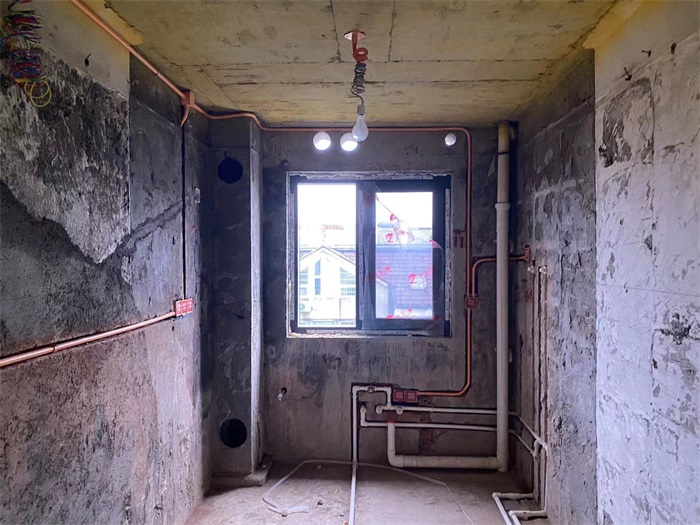

厨房的水电布局

发表于 2022-2-19 10:30:52

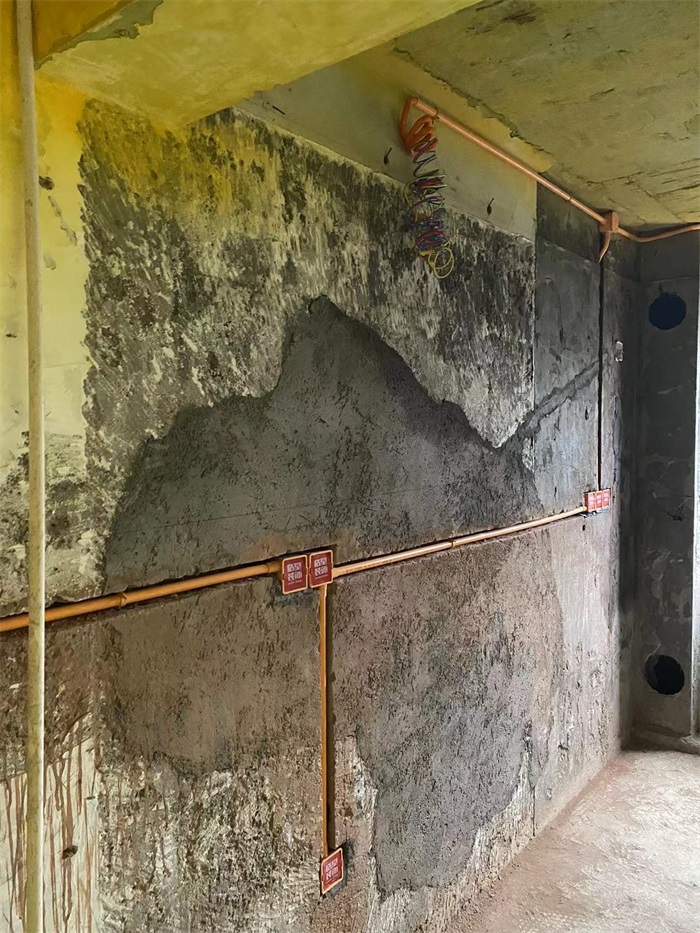

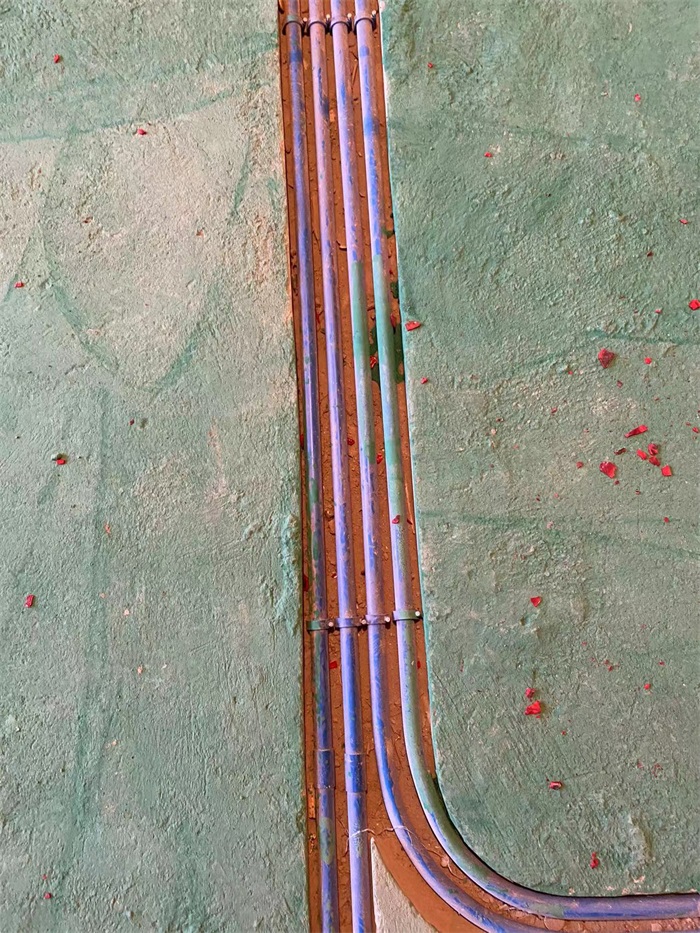

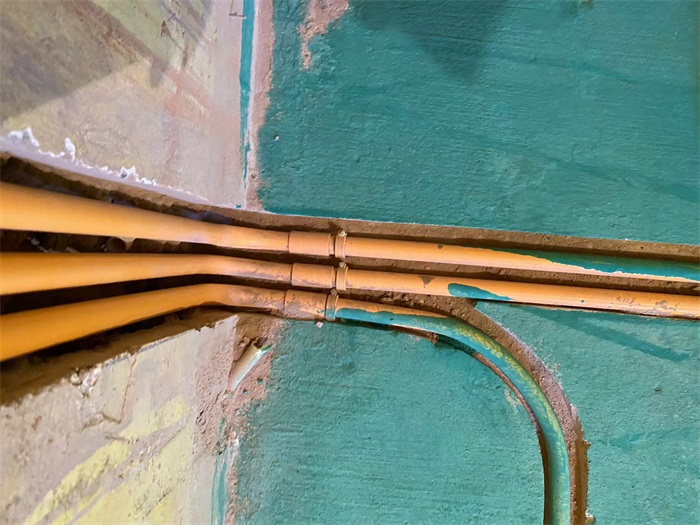

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2022-2-19 10:35:51

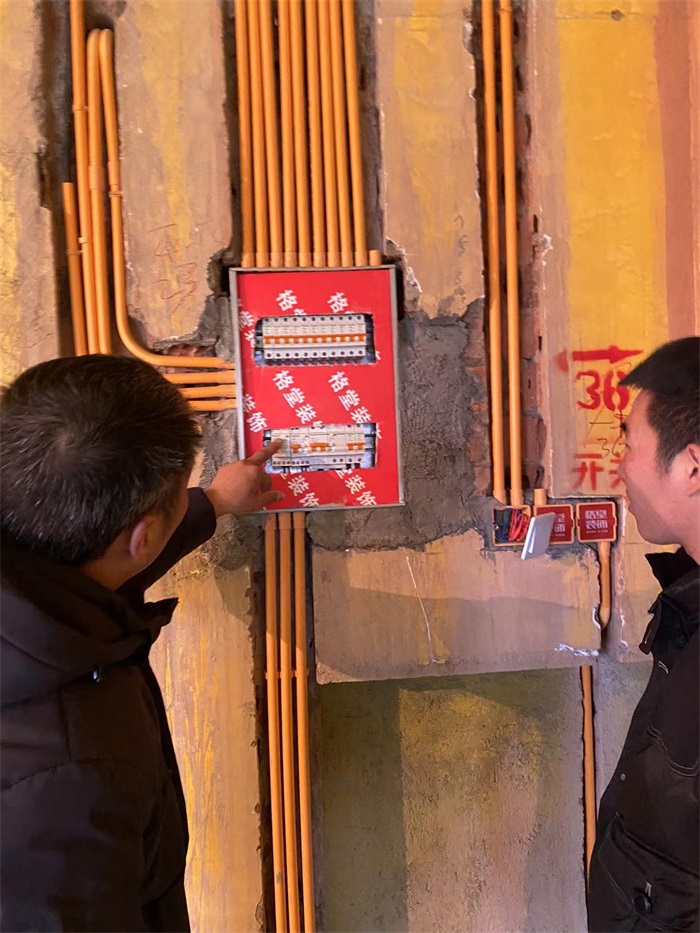

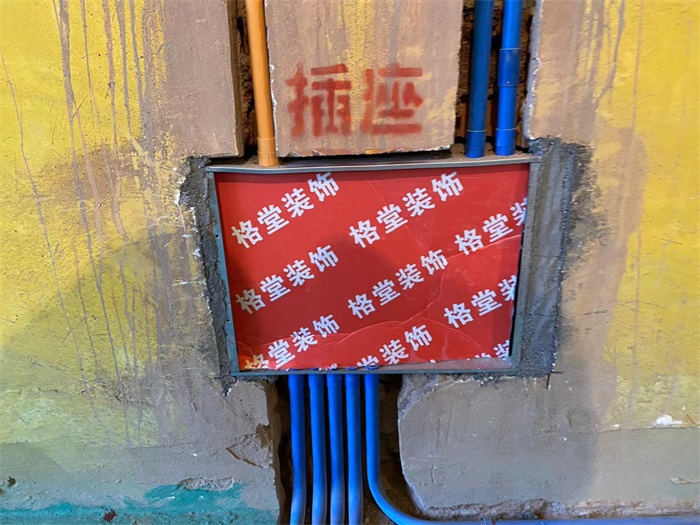

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2022-2-19 10:39:58

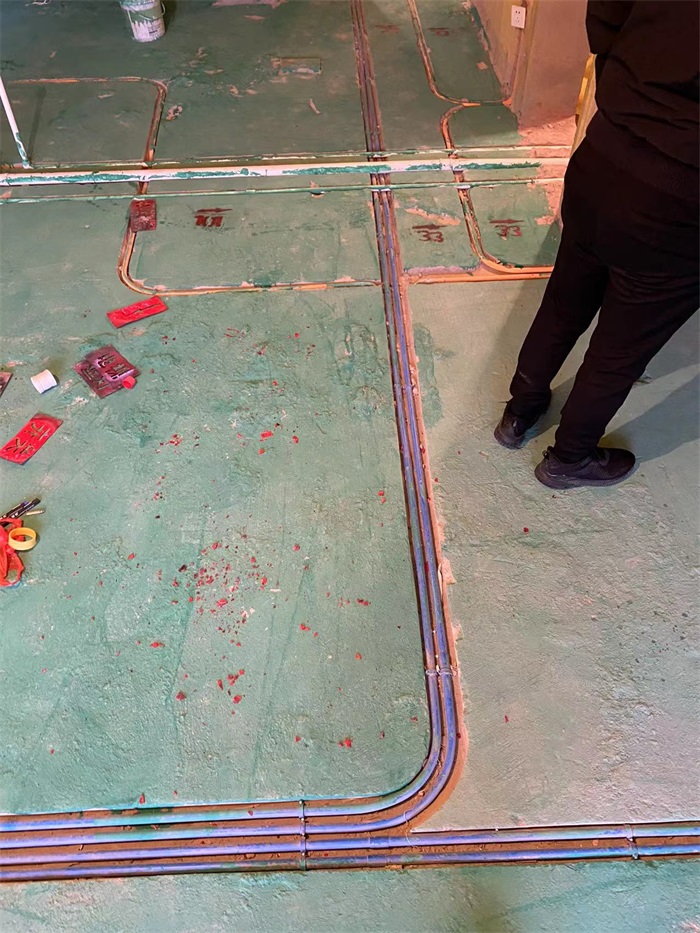

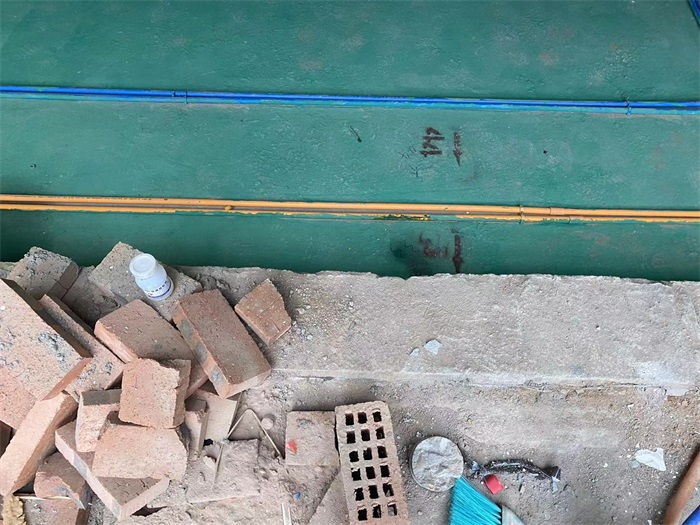

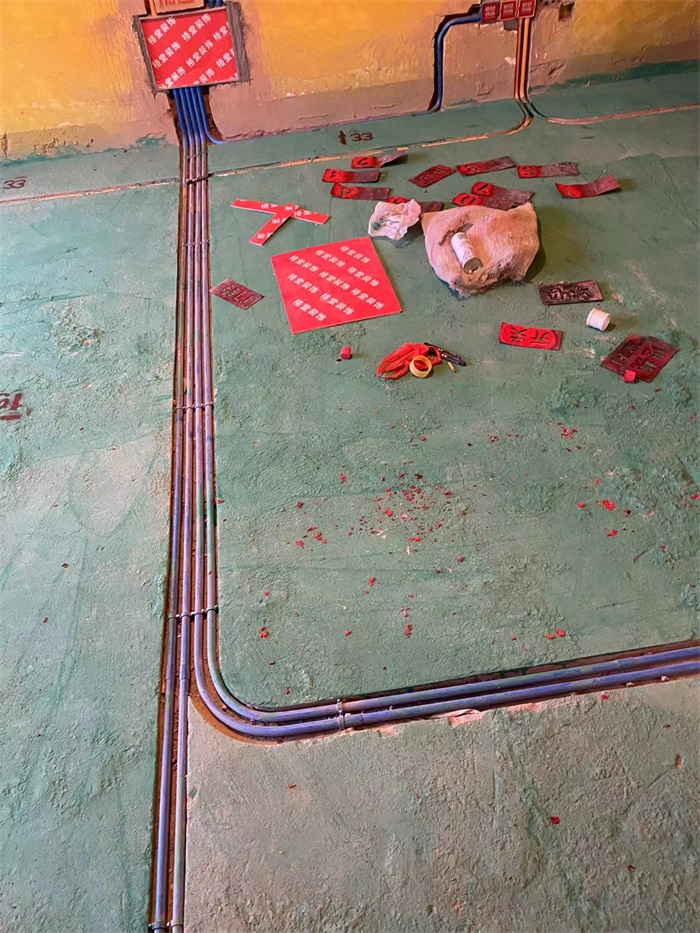

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2022-2-19 10:40:42

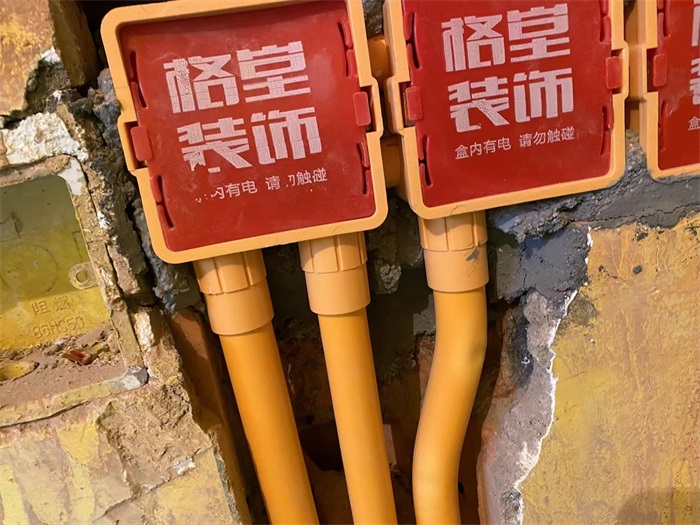

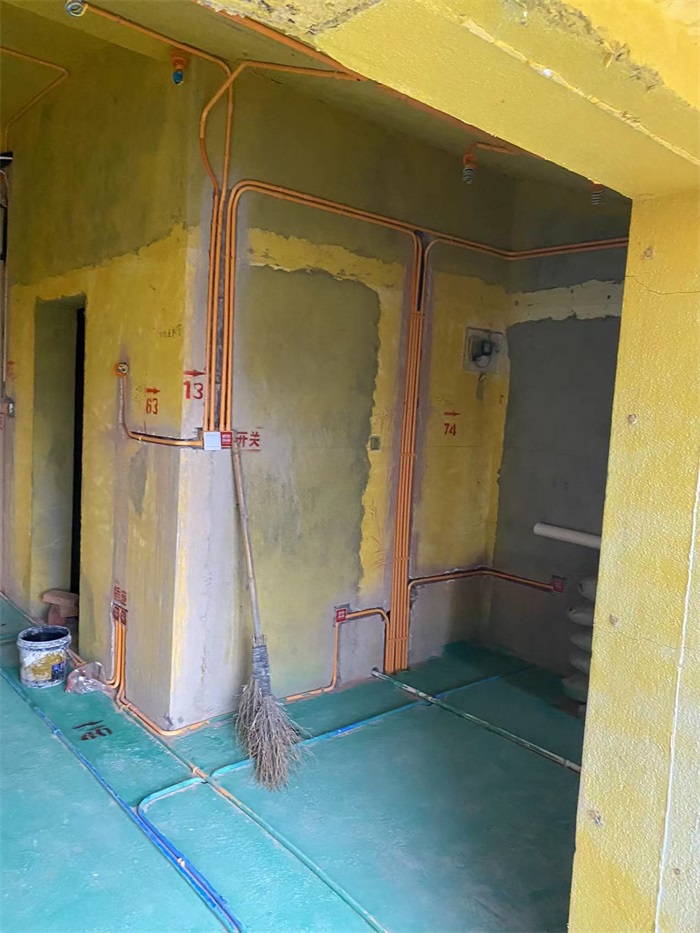

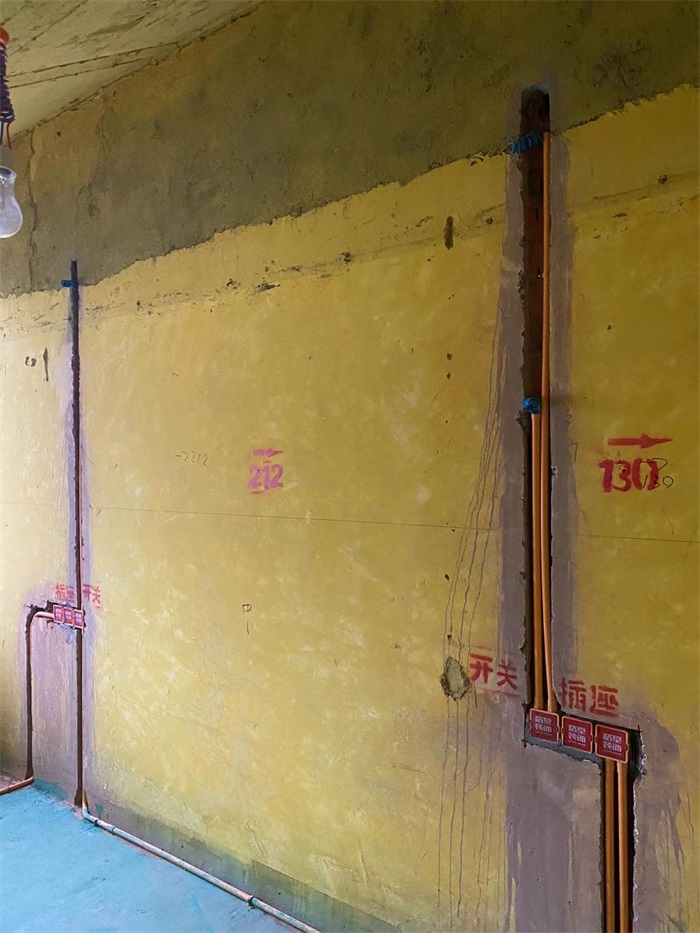

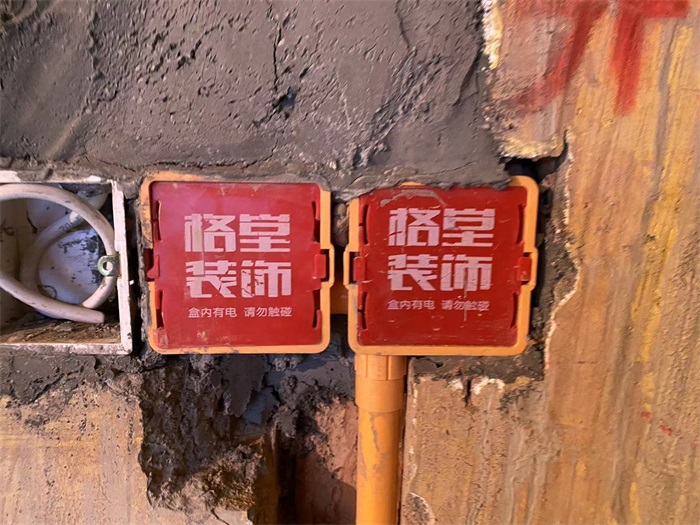

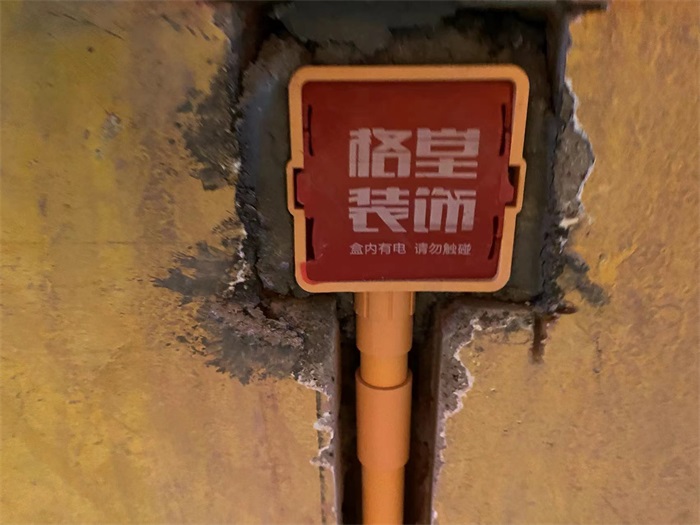

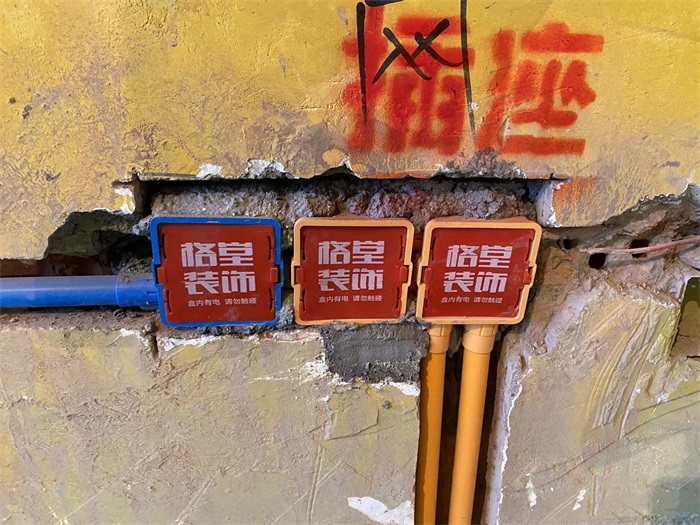

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-2-19 10:41:50

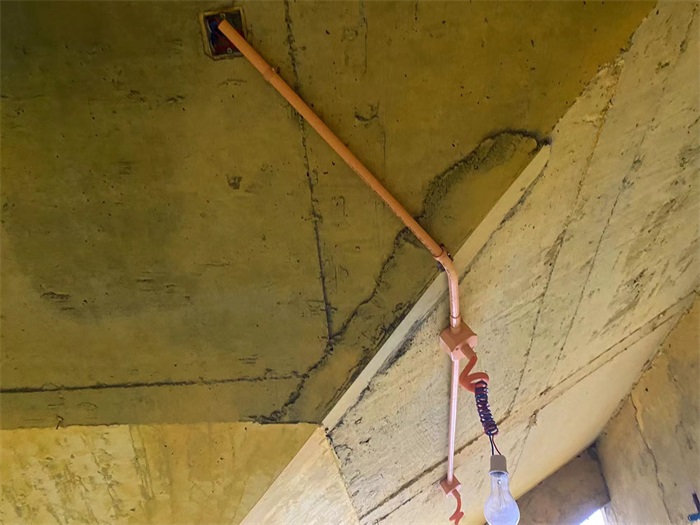

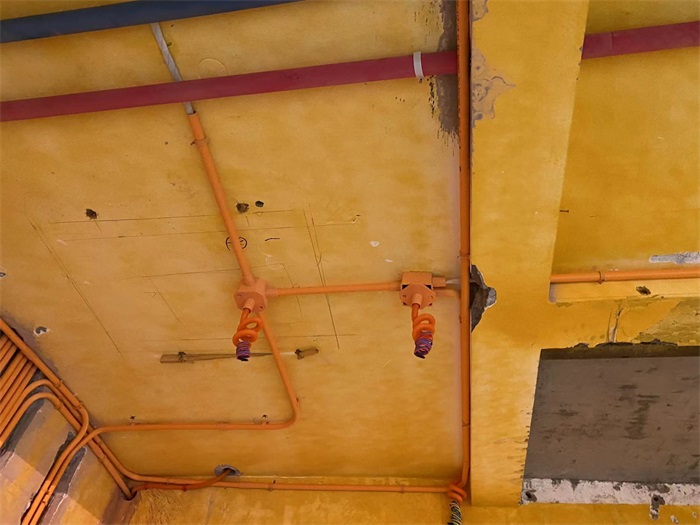

筒灯电线用波纹管保护

发表于 2022-2-19 10:42:59

本帖最后由格堂小周于 2022-2-19 10:44 编辑

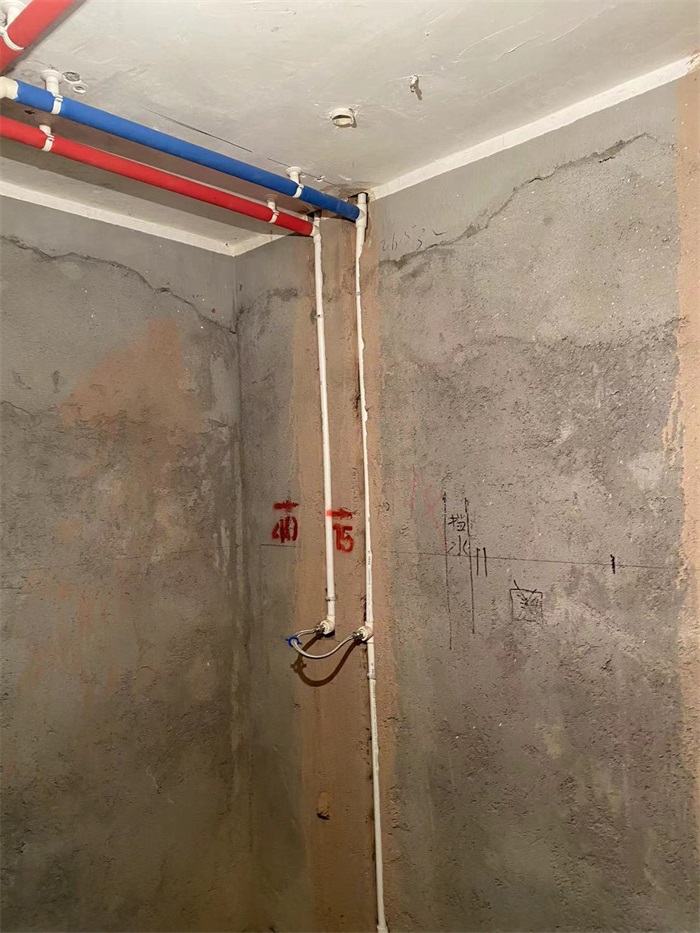

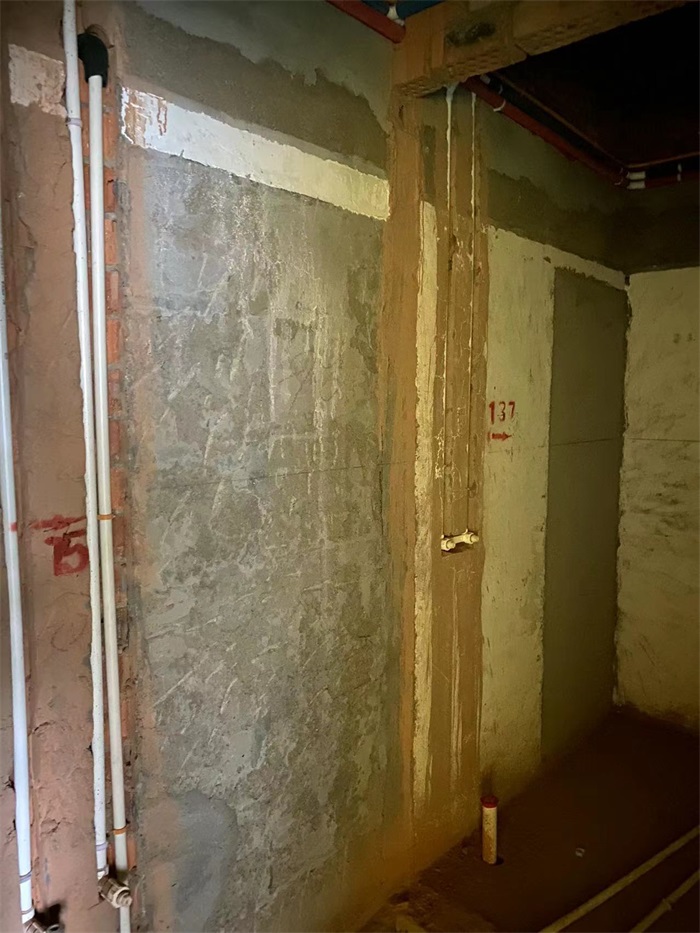

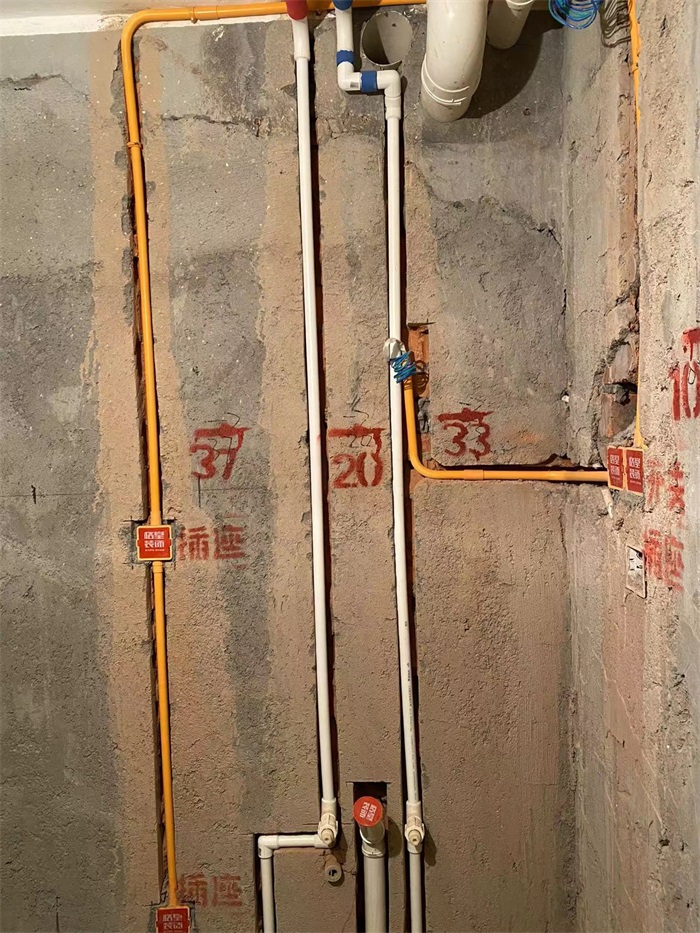

冷热水管布置专业规范，左热右冷、上热下冷。
