国金旭辉城15-3-7#130㎡现代简约 —— 简与雅并存的空间

发表于 2021-10-23 09:44:17

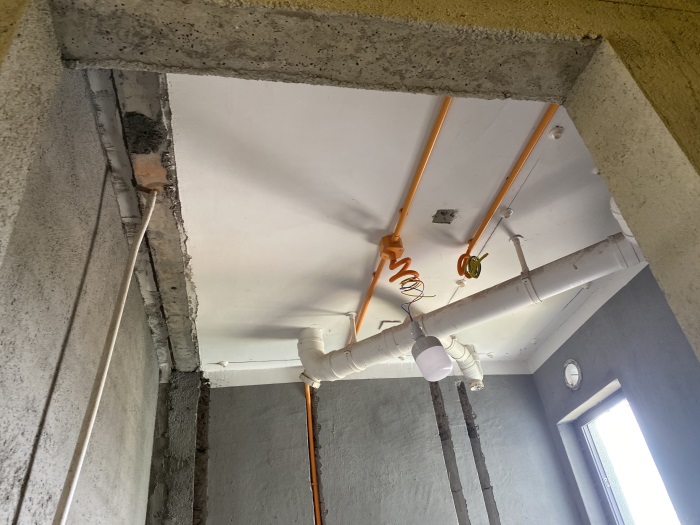

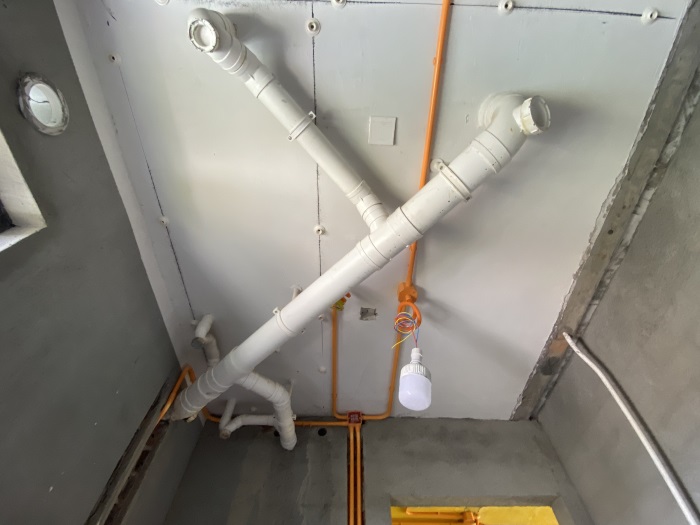

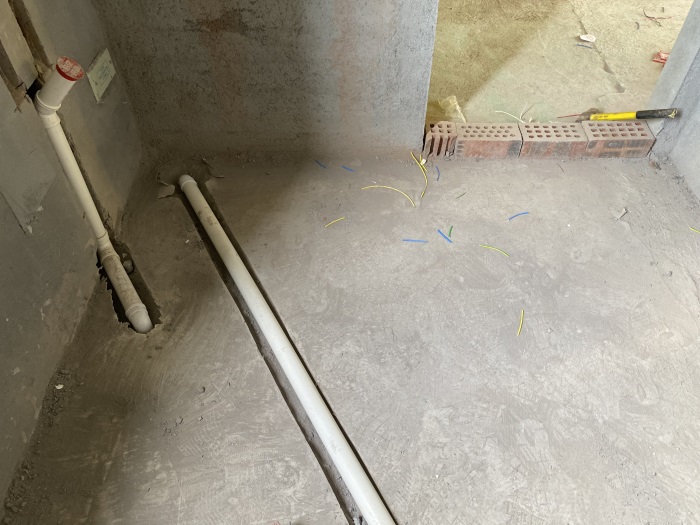

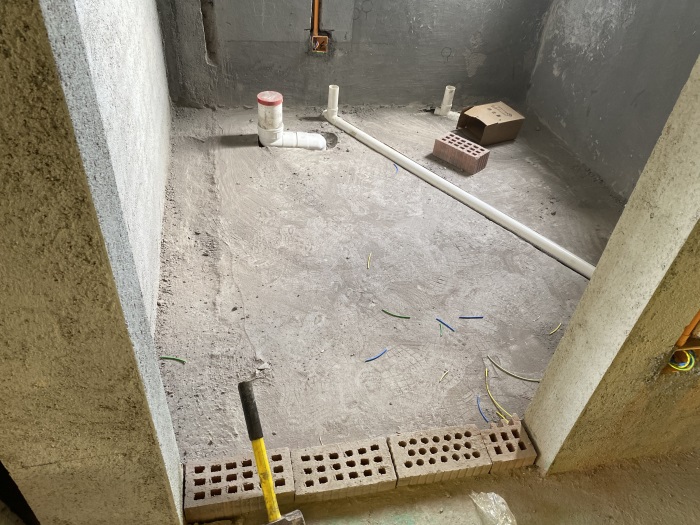

主卫下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

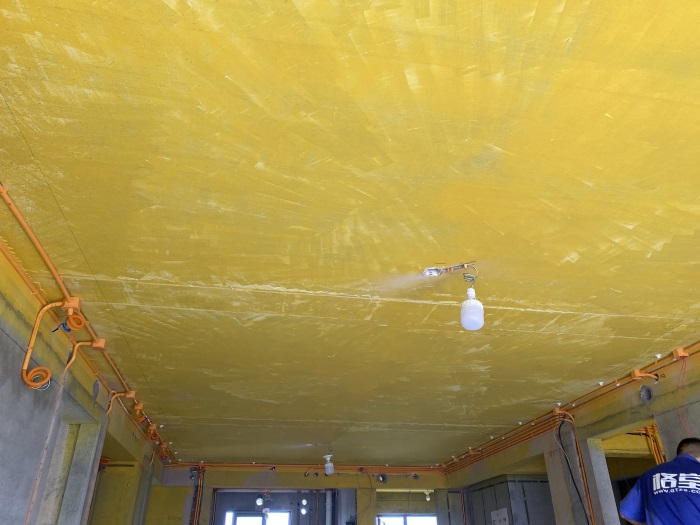

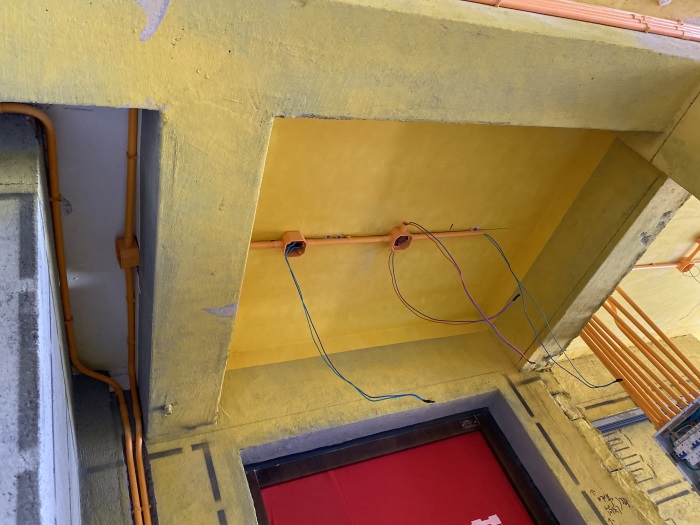

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-23 09:50:37

本帖最后由格堂飞飞于 2021-10-23 09:52 编辑

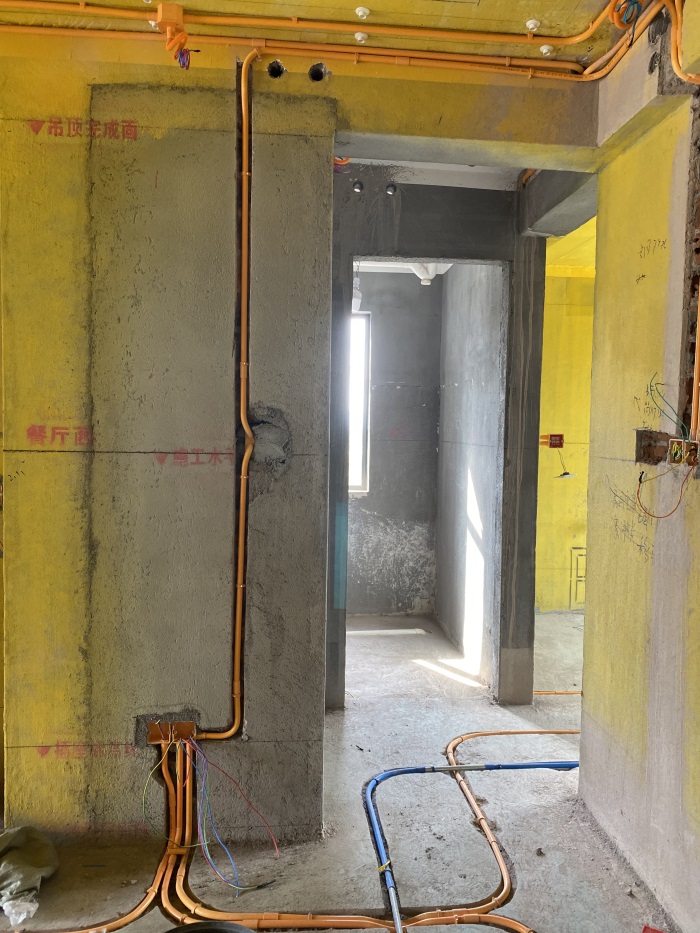

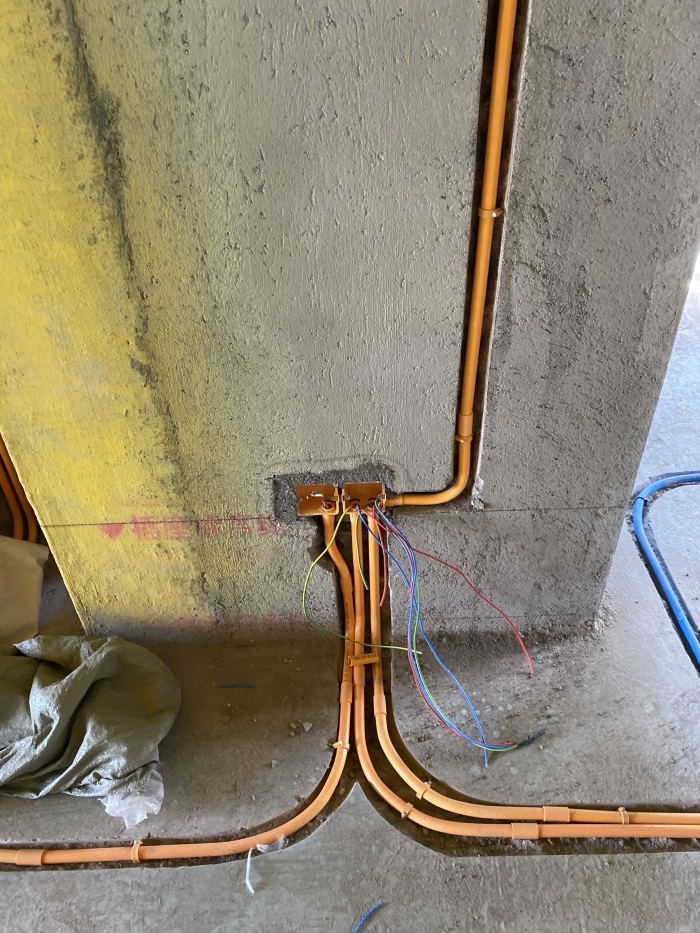

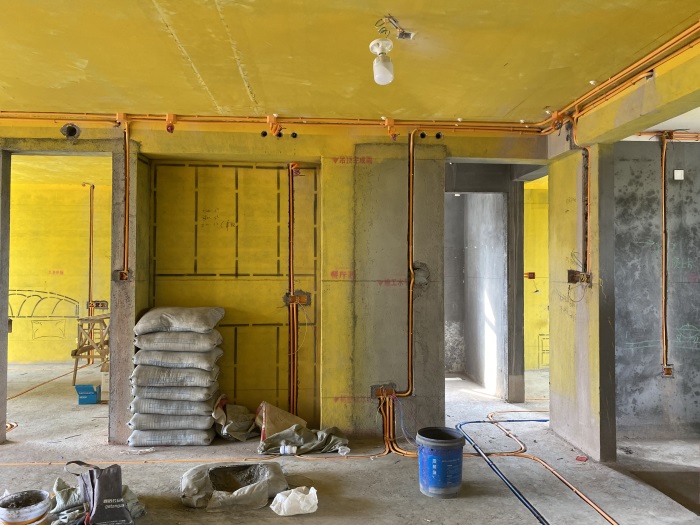

餐厅墙面线管布置横平竖直！

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面普通插座离地净高30.厘米，开关离地净高1.3米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

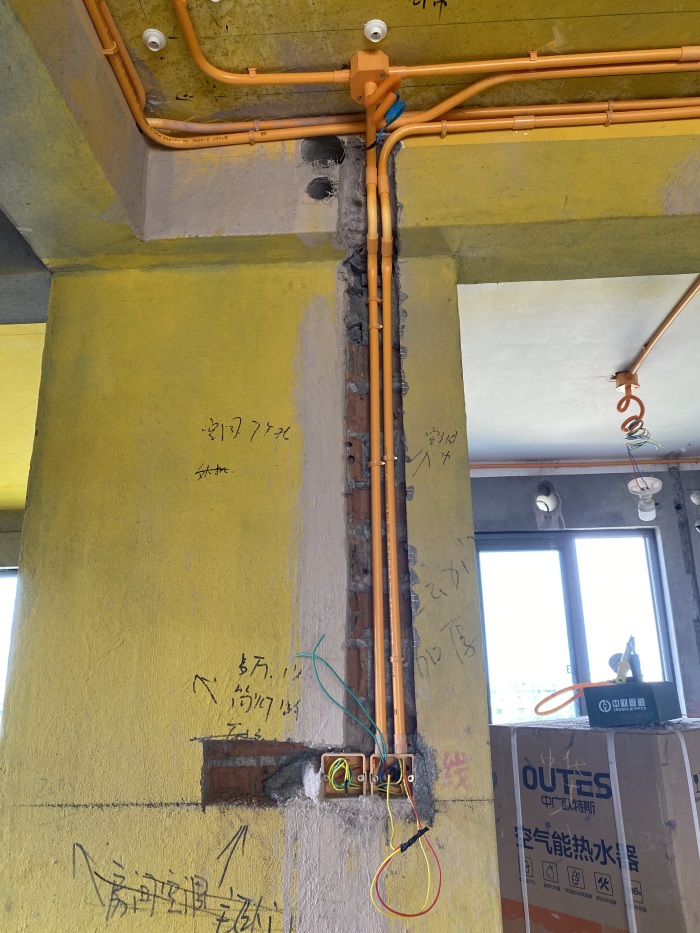

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-23 09:52:02

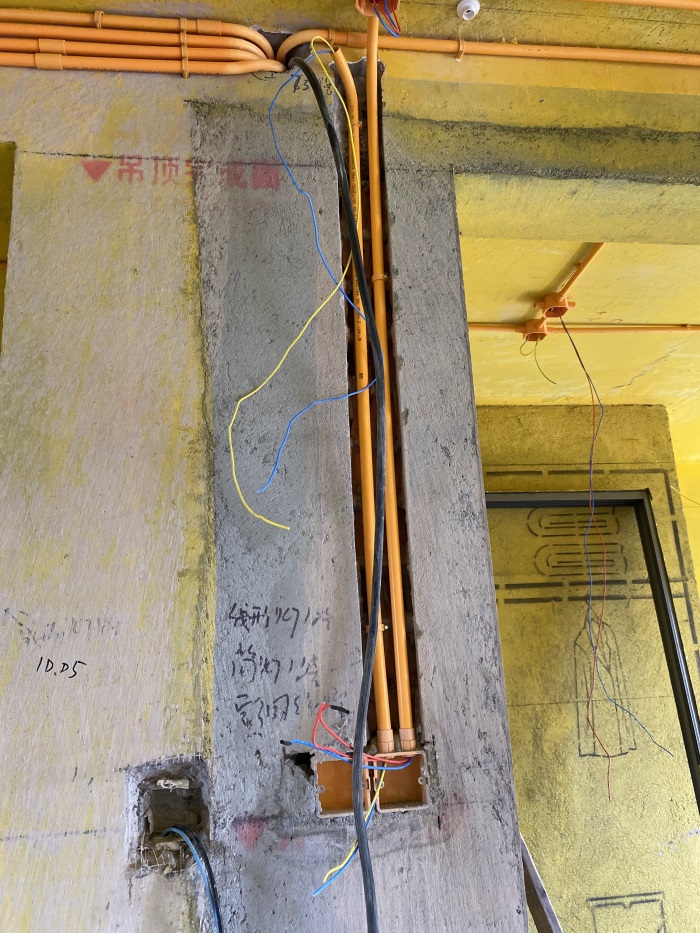

餐厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-23 09:55:12

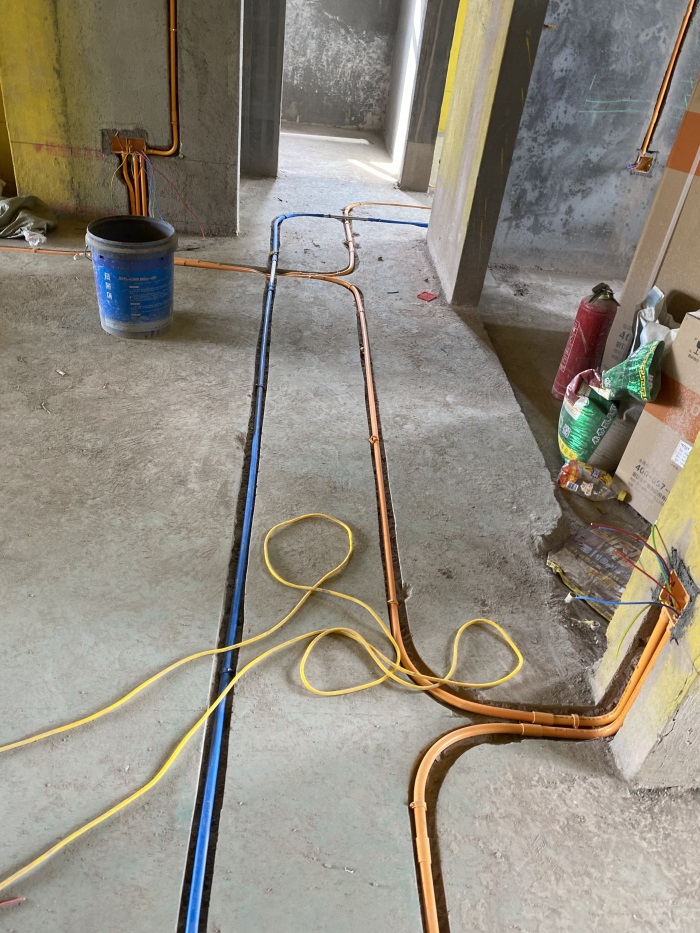

餐厅开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

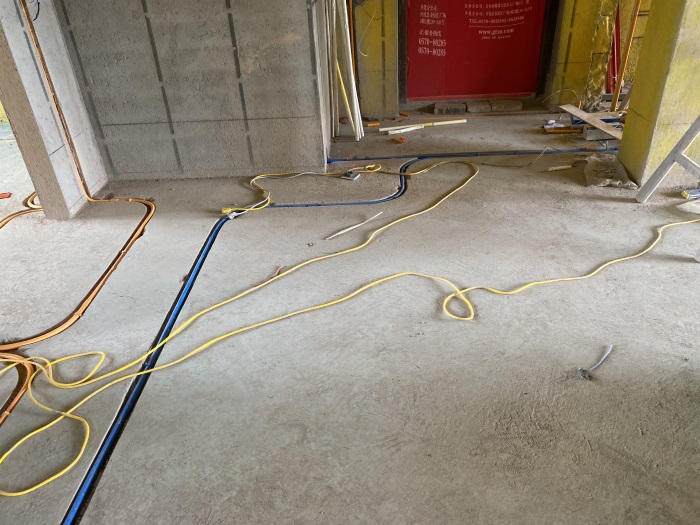

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2021-10-23 09:58:38

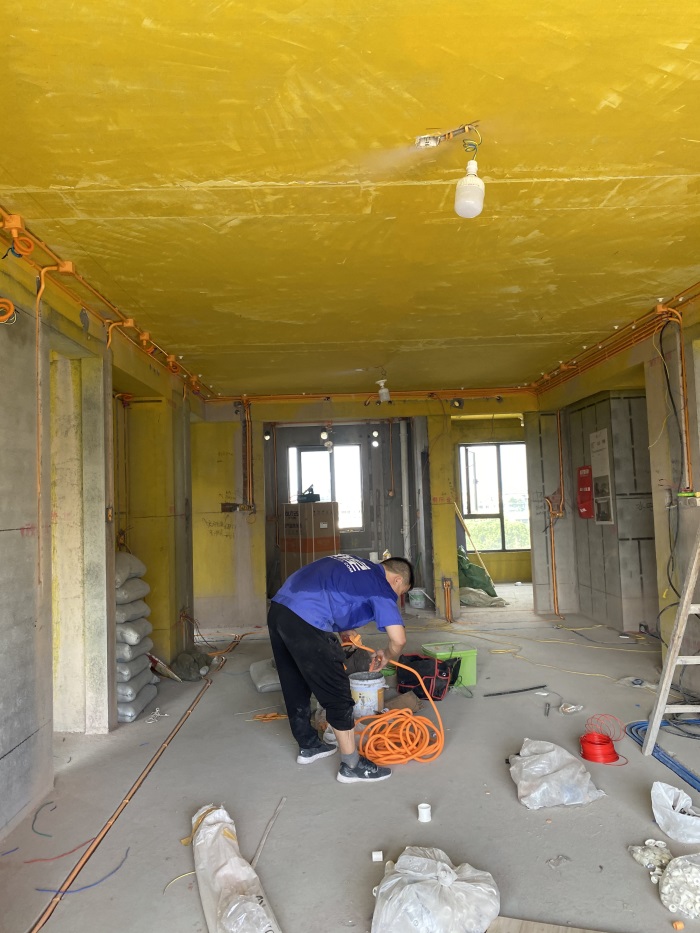

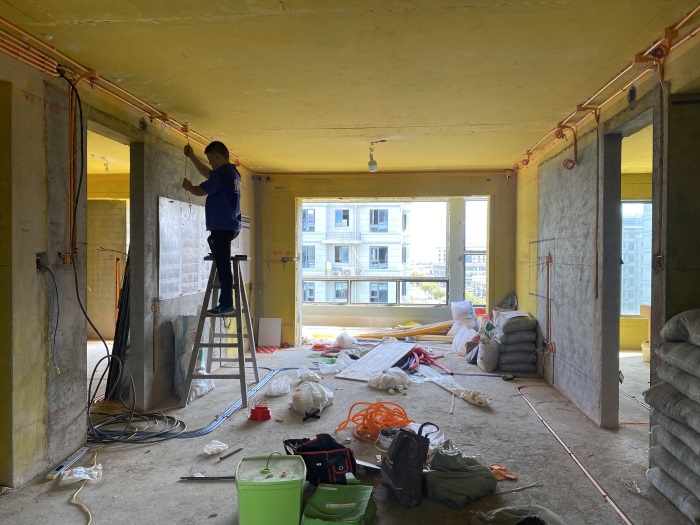

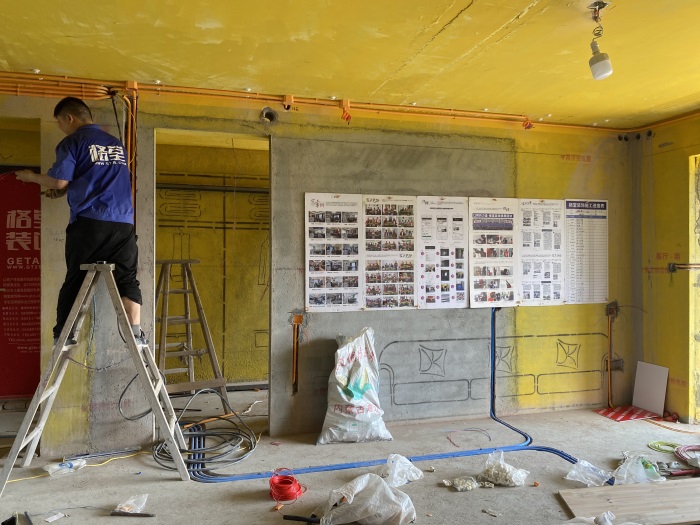

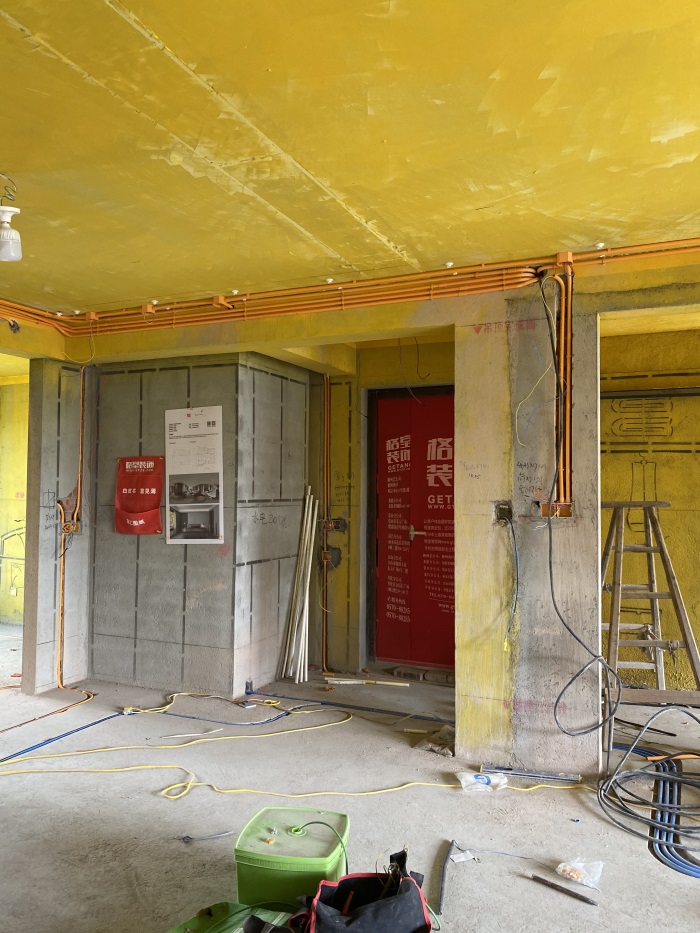

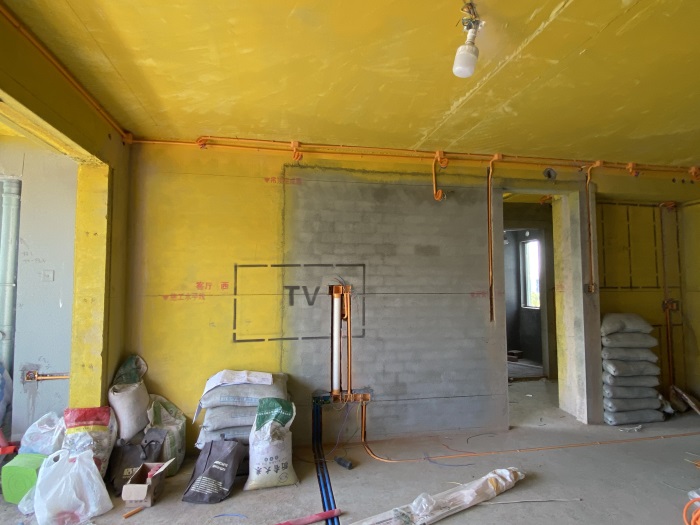

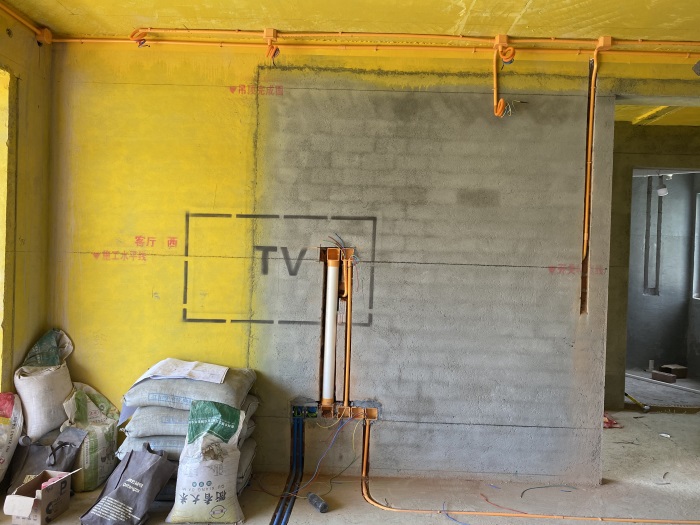

客厅墙面线管平整。

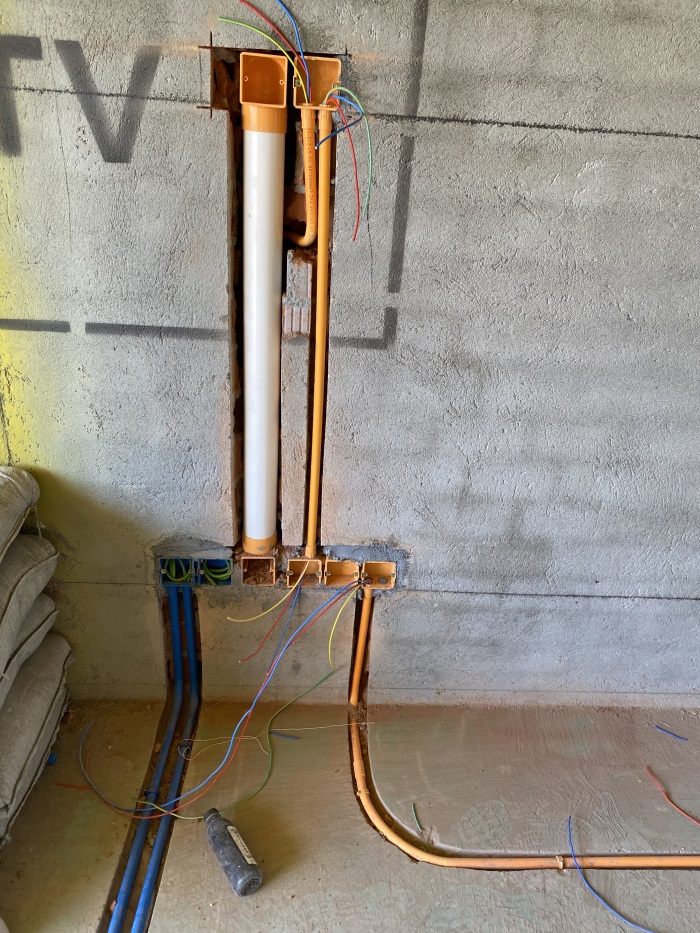

墙面电视线有专门的管道预埋，避免信号干扰。

墙面普通插座离地净高30厘米。

强弱电线距离30厘米以上，防止信号干扰！

发表于 2021-10-23 10:02:43

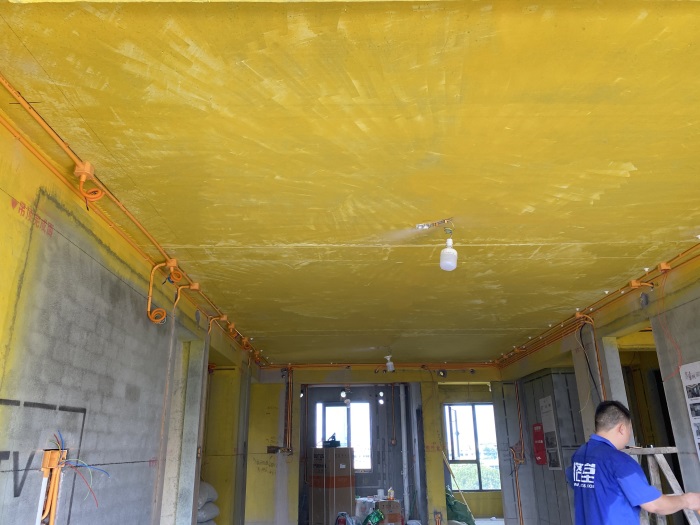

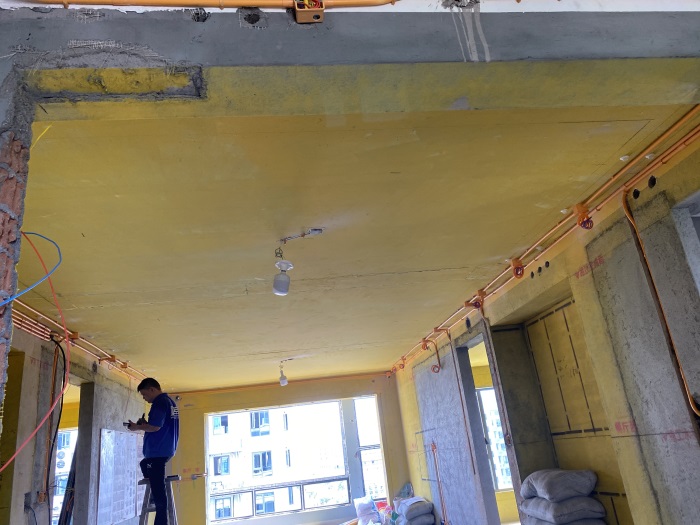

客厅灯头线套黄腊管保护，防止电线划伤。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

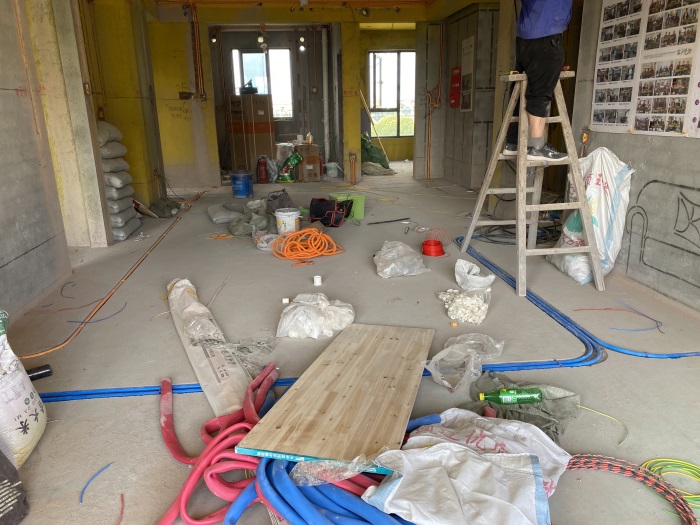

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面线管强弱电线距离30厘米以上，防止信号干扰！

发表于 2021-10-23 10:04:39

客厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-23 10:05:47

本帖最后由格堂飞飞于 2021-10-23 10:08 编辑

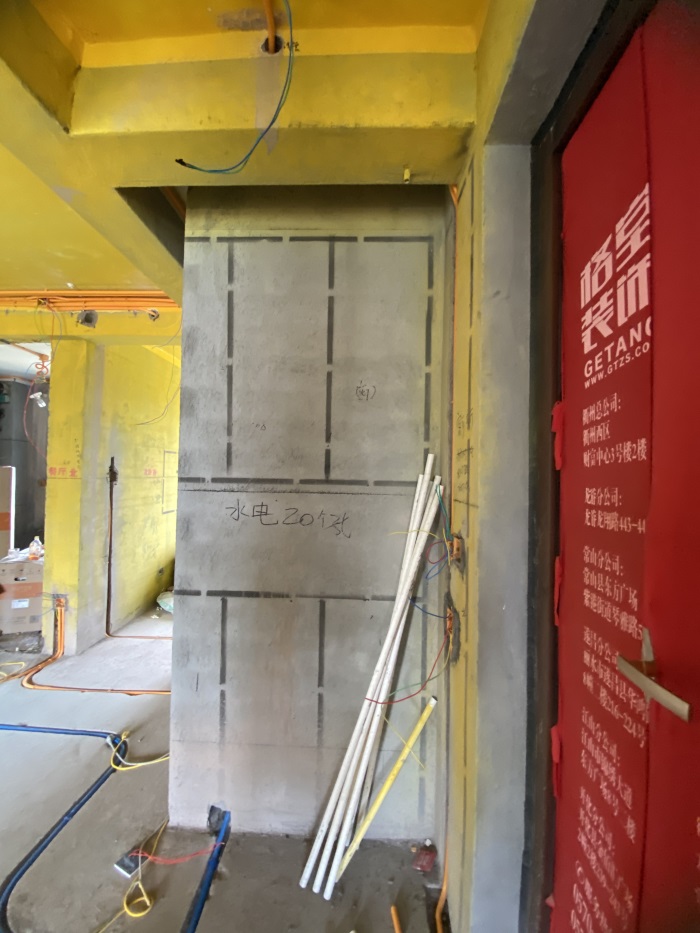

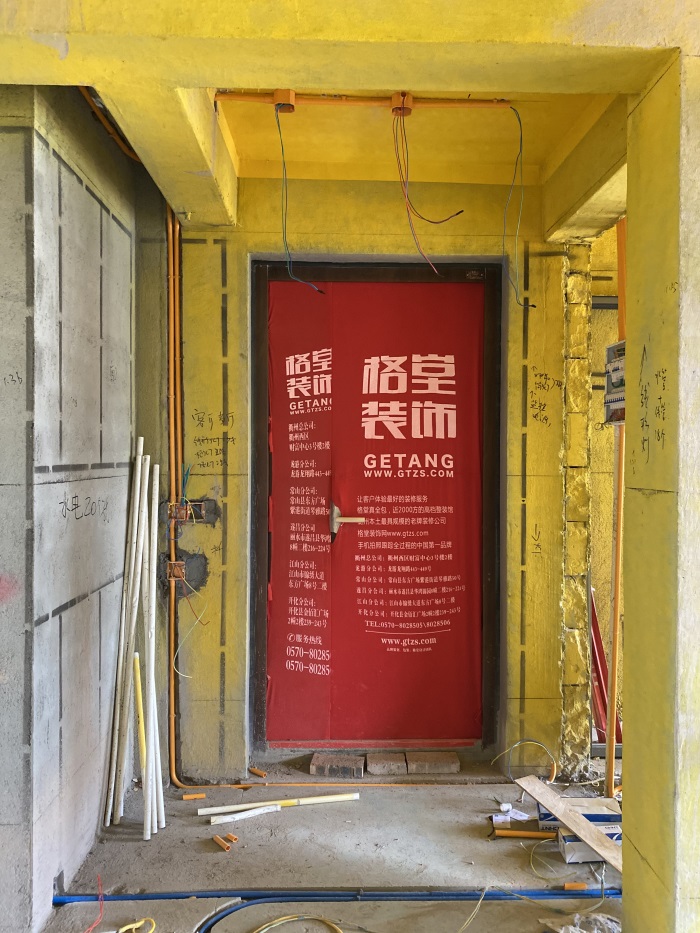

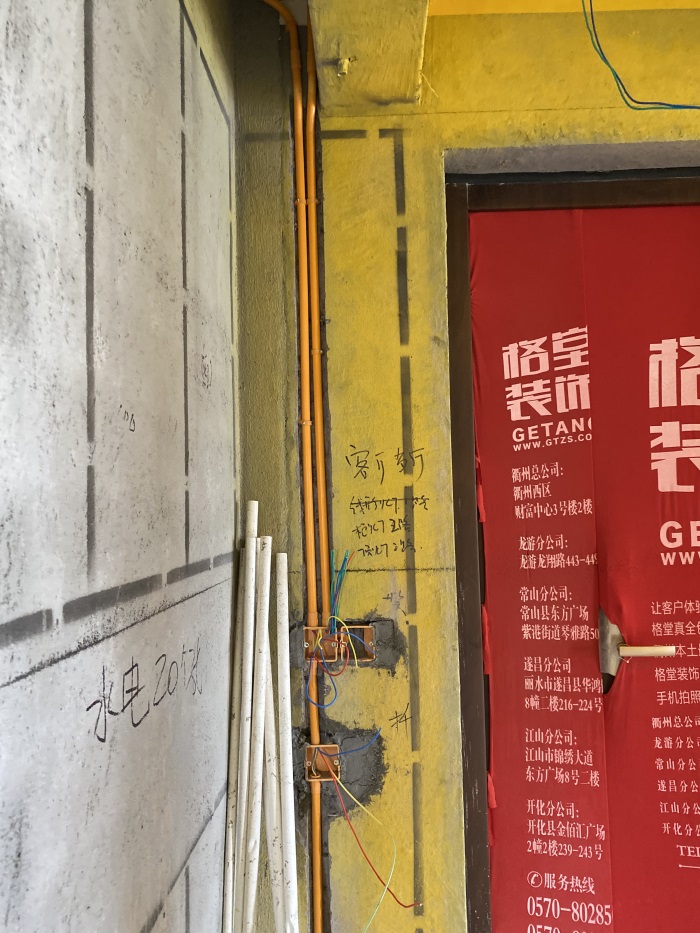

门厅墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

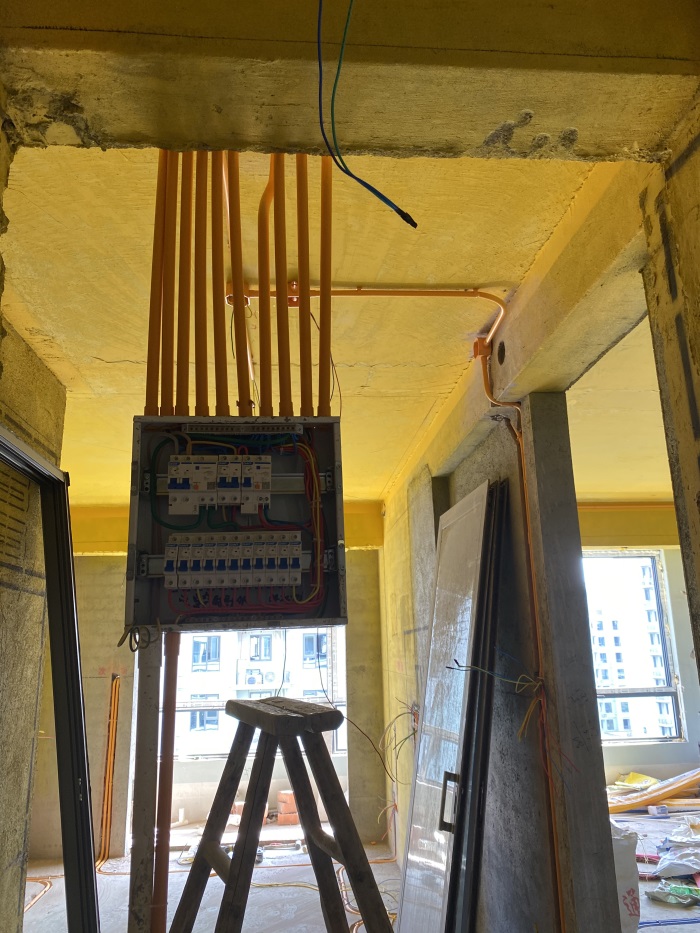

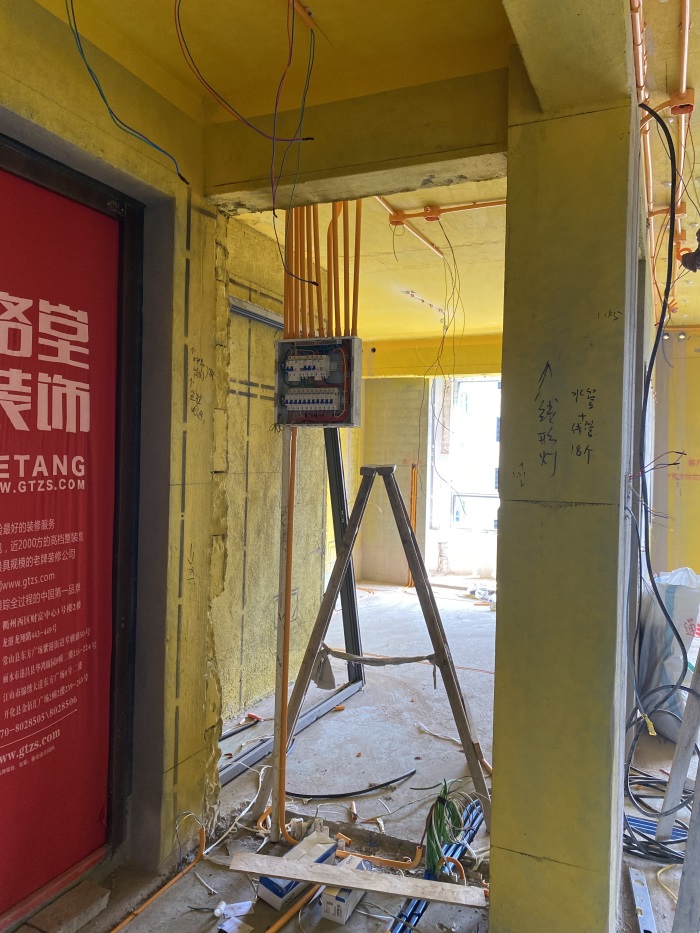

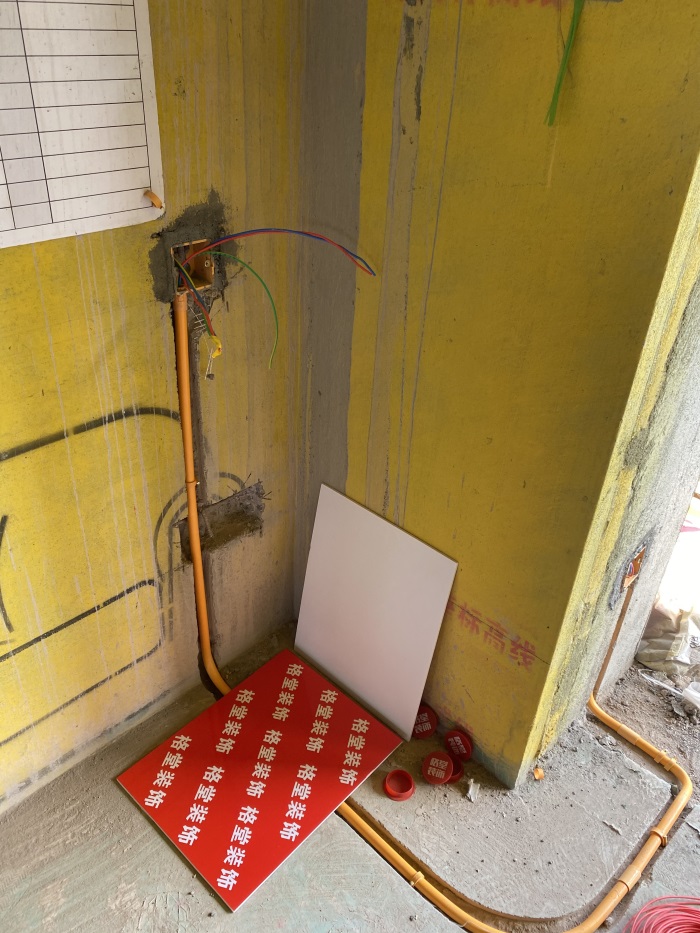

墙面配电箱线管布置平整，开关总闸安装好了。

发表于 2021-10-23 10:11:14

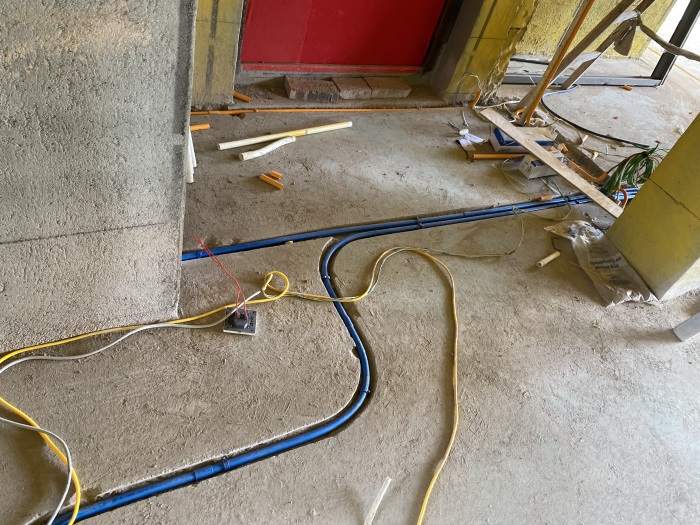

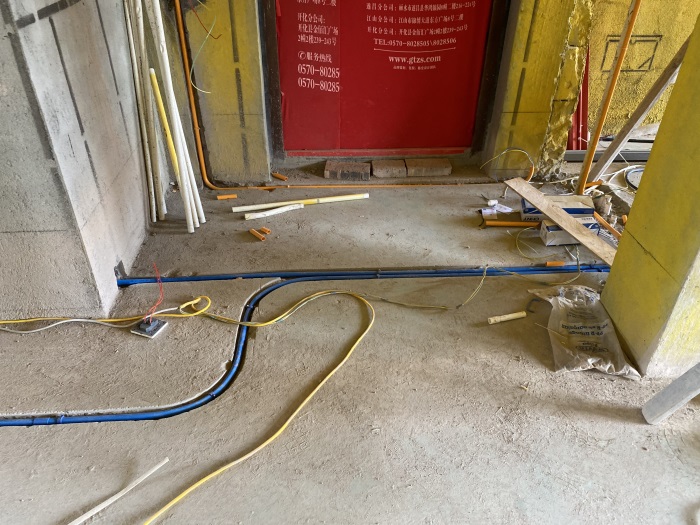

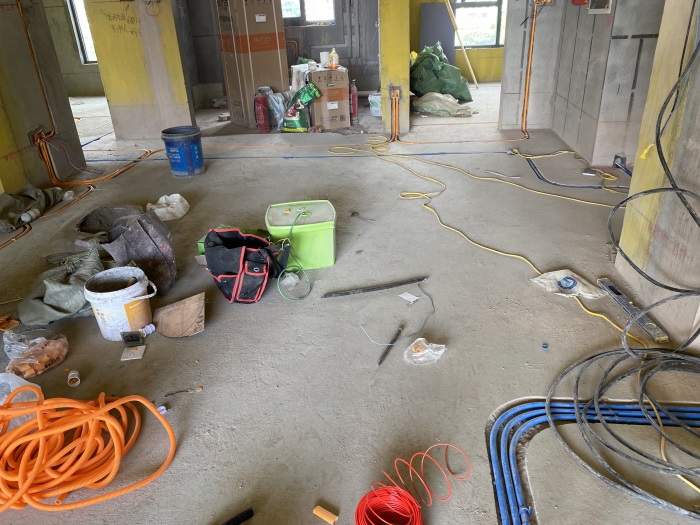

地面强弱电线距离30厘米以上，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

配电箱和线管连接处，杯梳安装到位，防止电线划伤。

发表于 2021-10-23 10:13:48

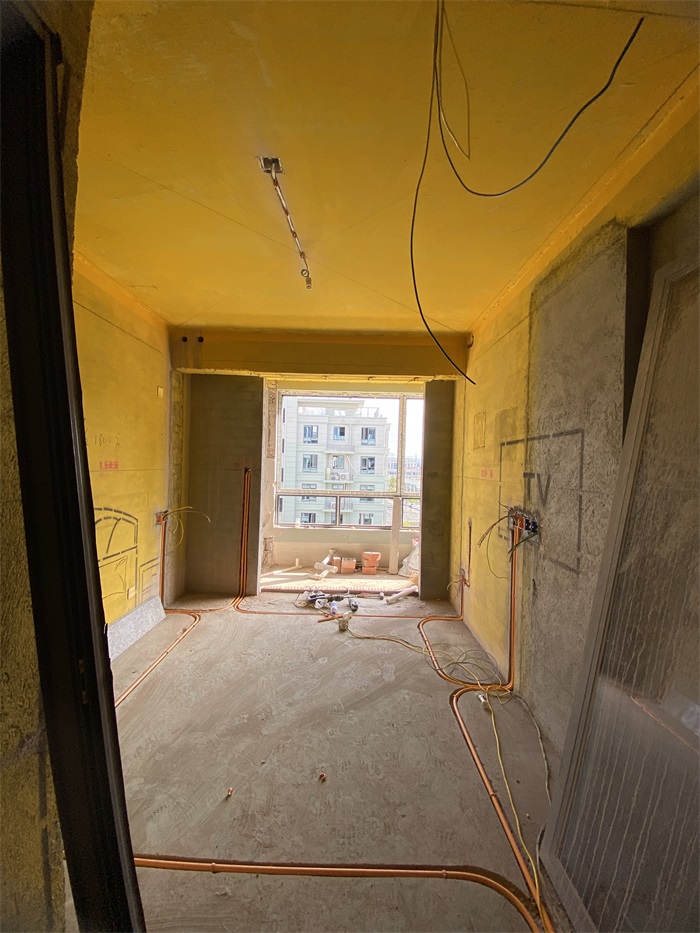

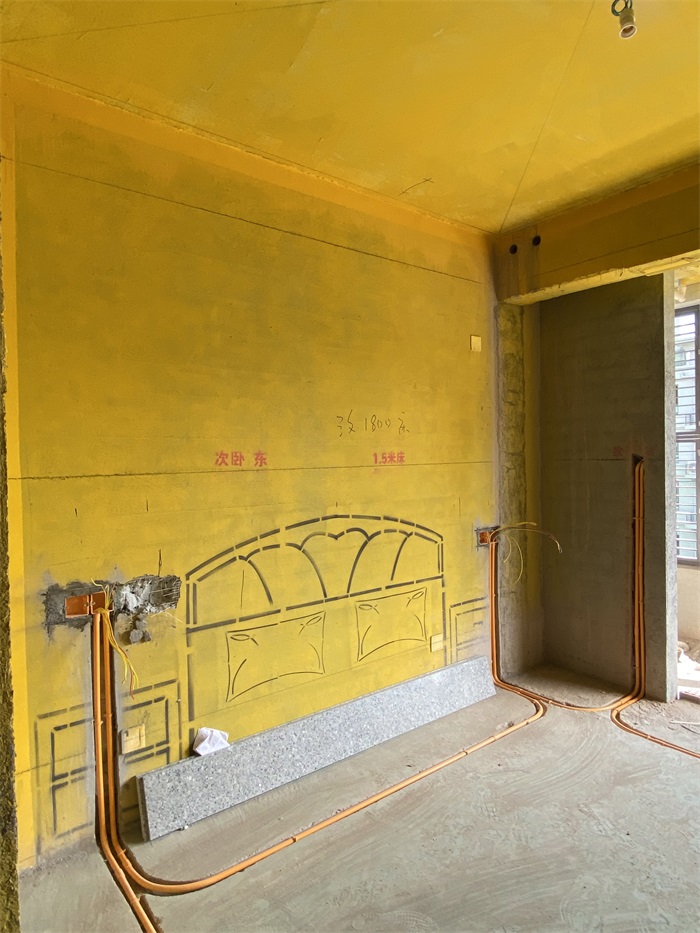

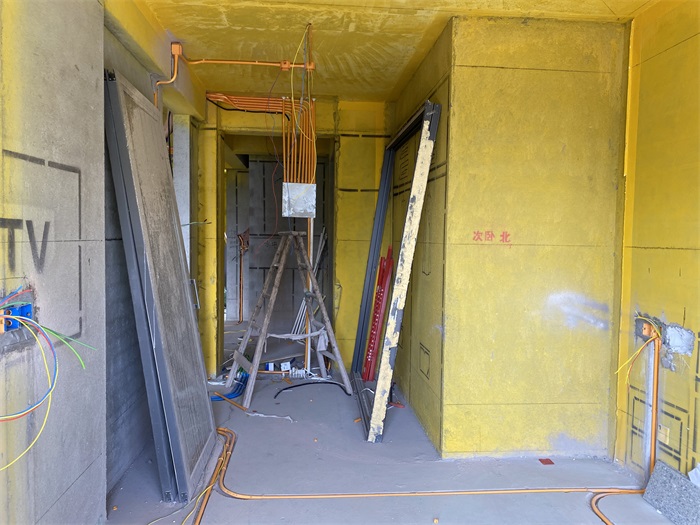

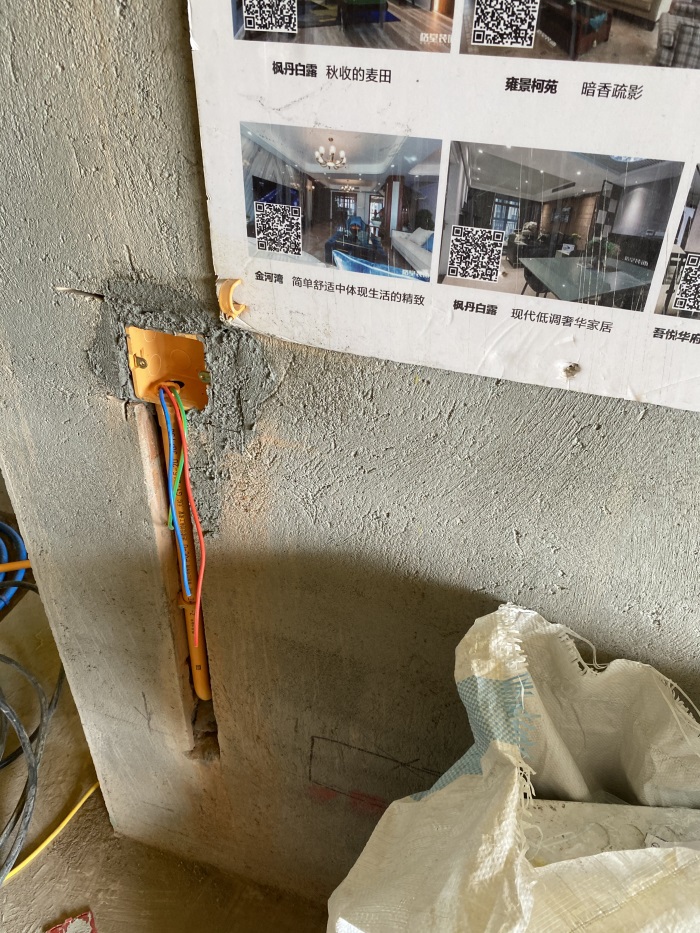

次卧墙面线管布置平整。

床头墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

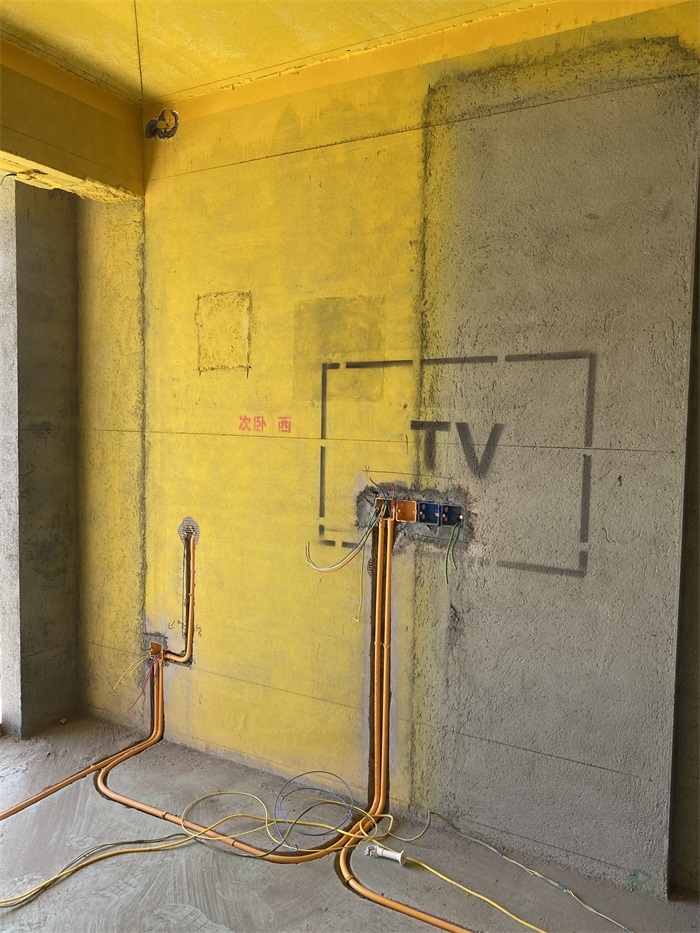

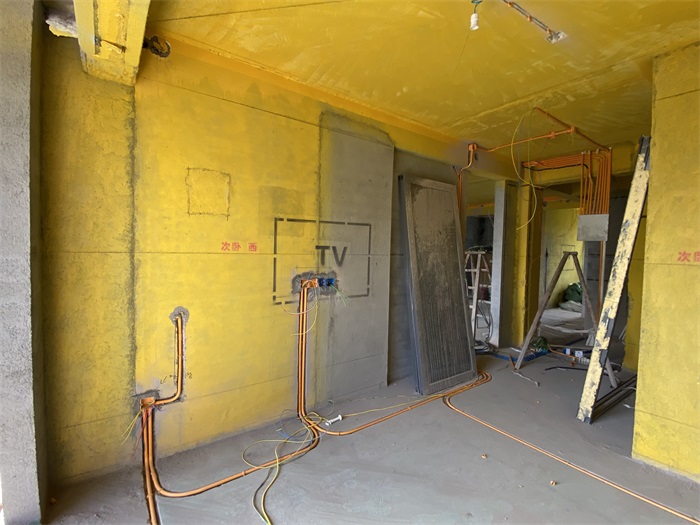

墙面电视插座离地净高1.05米，普通插座离地净高30厘米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止信号干扰。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。
