时代悦城悦鑫府1-1-10#118㎡现代——暖阳

发表于 2021-10-8 11:18:28

本帖最后由格堂飞飞于 2021-10-8 11:19 编辑

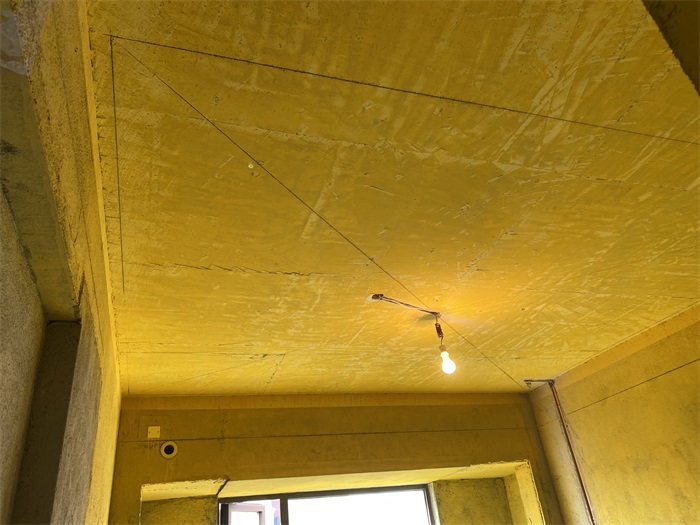

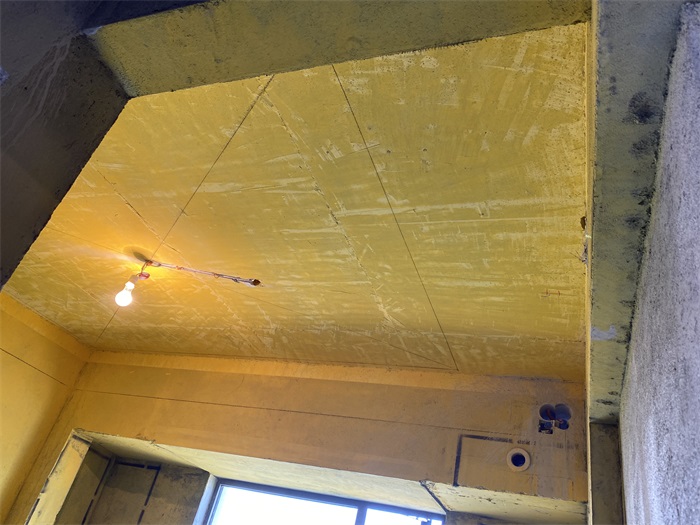

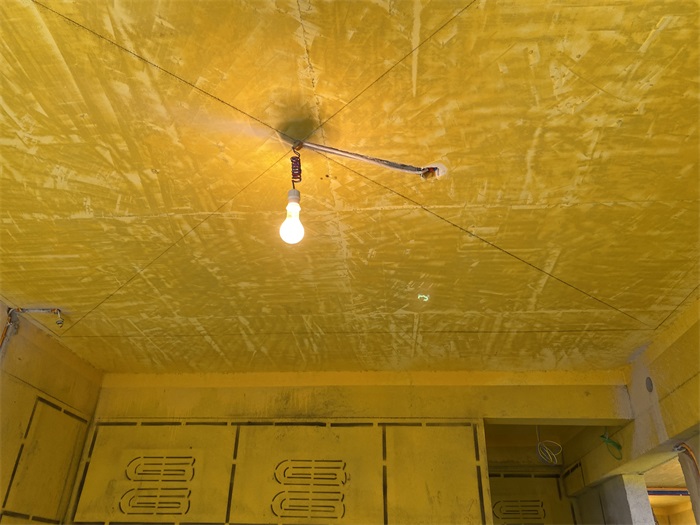

主卧灯头线套黄腊管保护，防止电线划伤。

发表于 2021-10-8 11:20:37

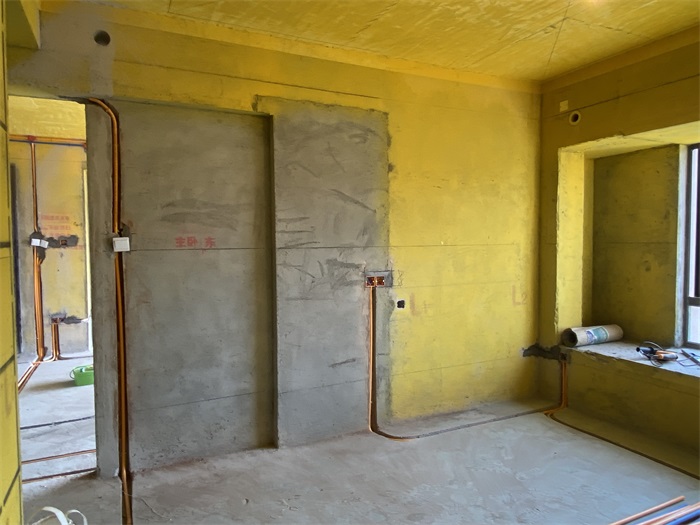

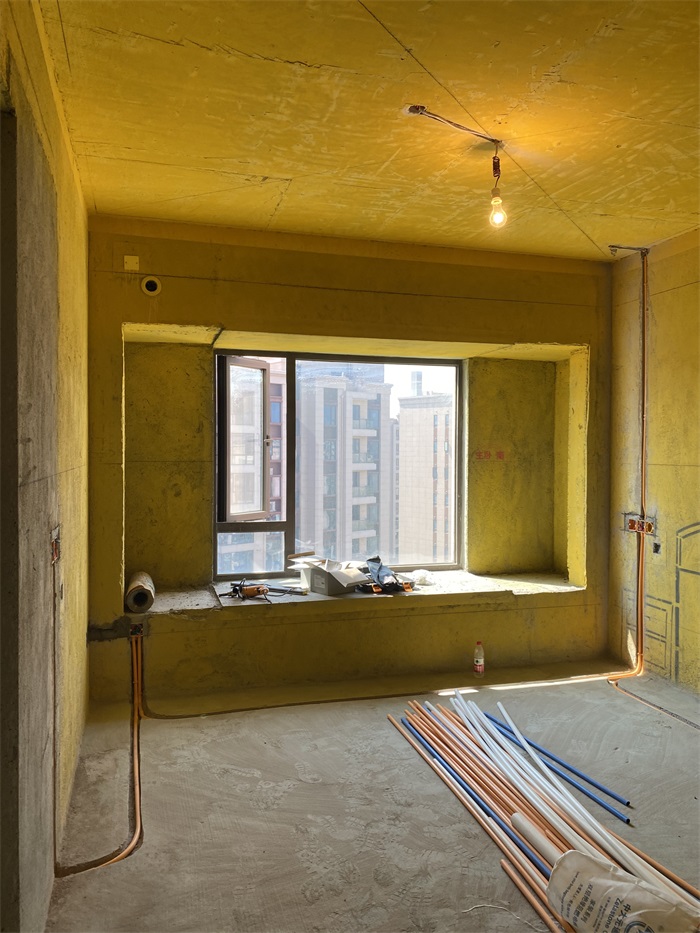

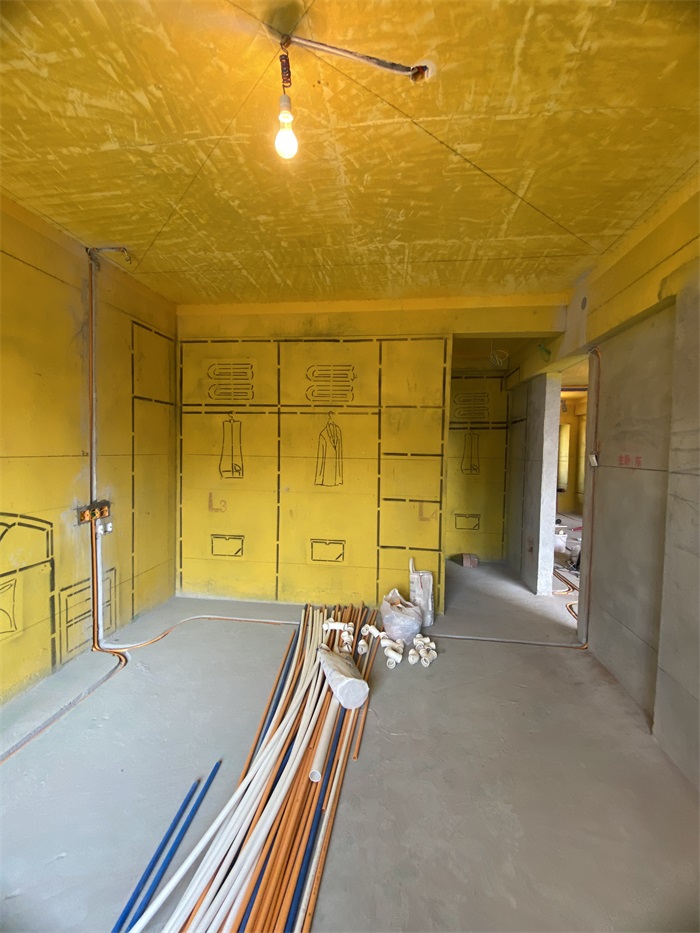

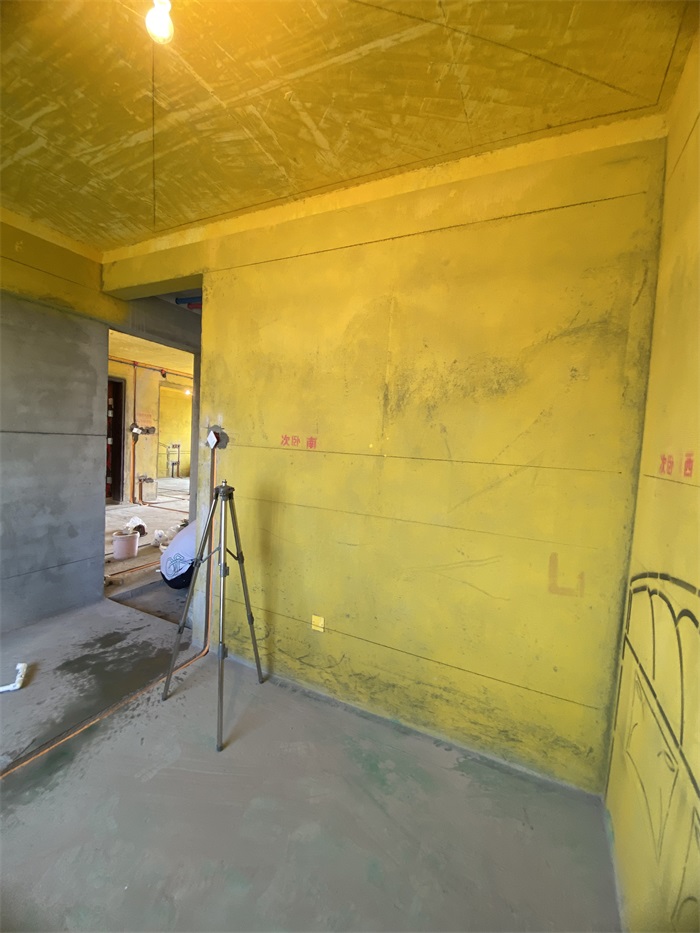

主卧

发表于 2021-10-8 11:22:01

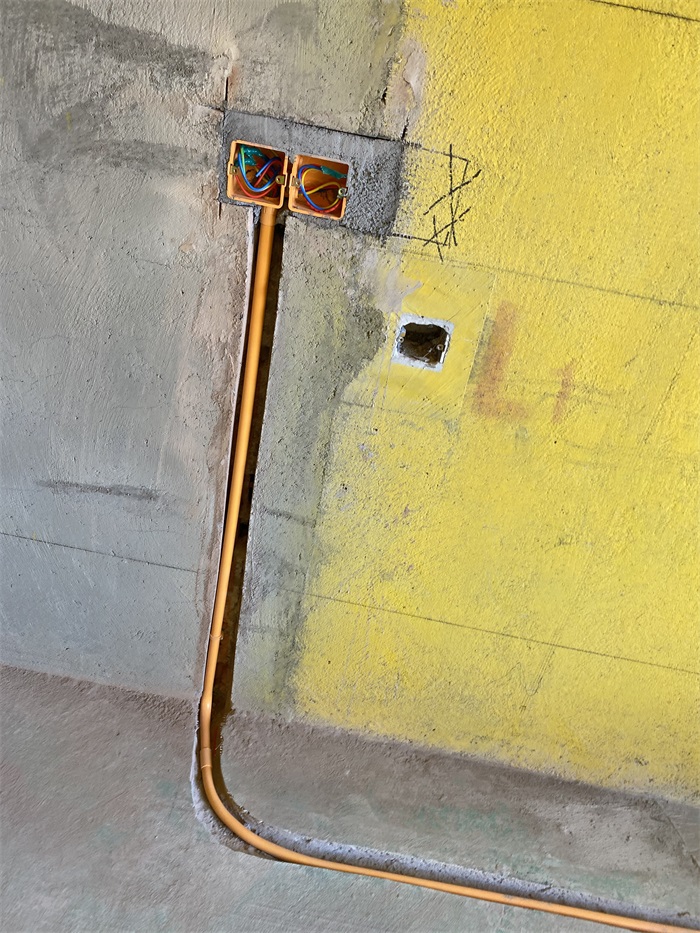

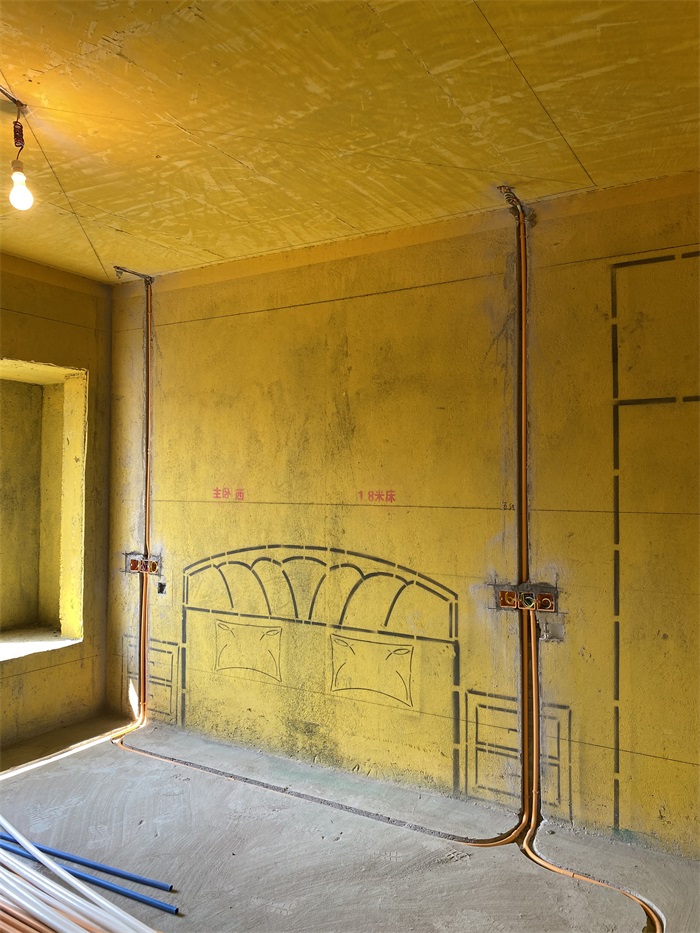

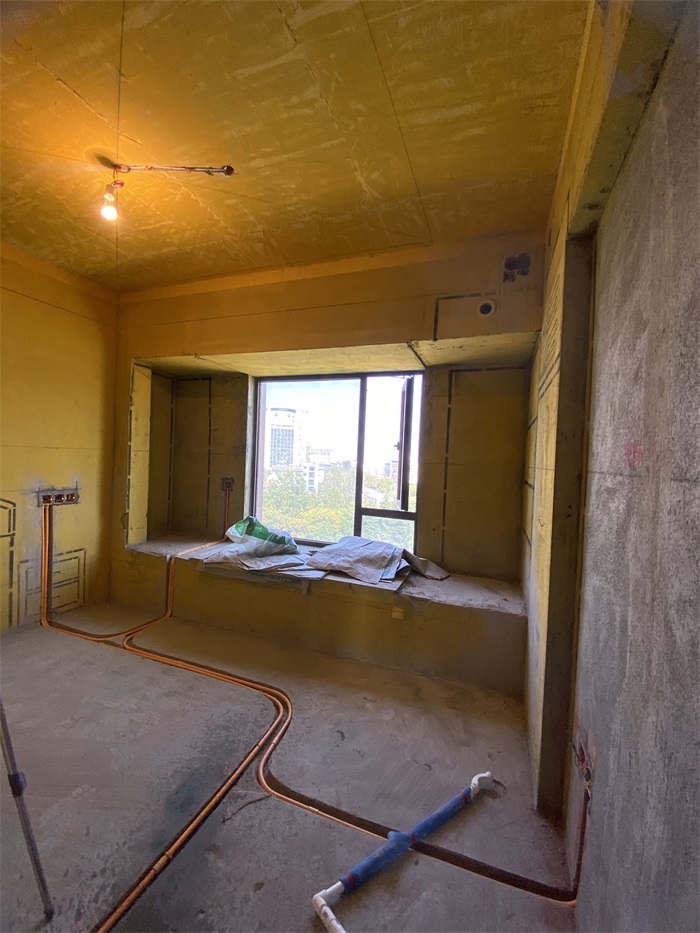

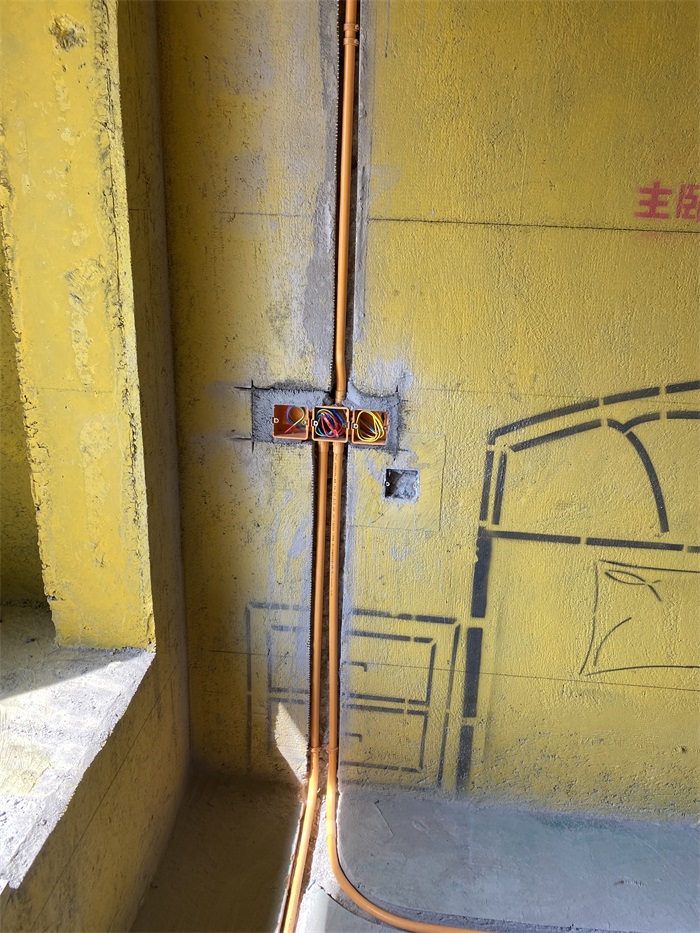

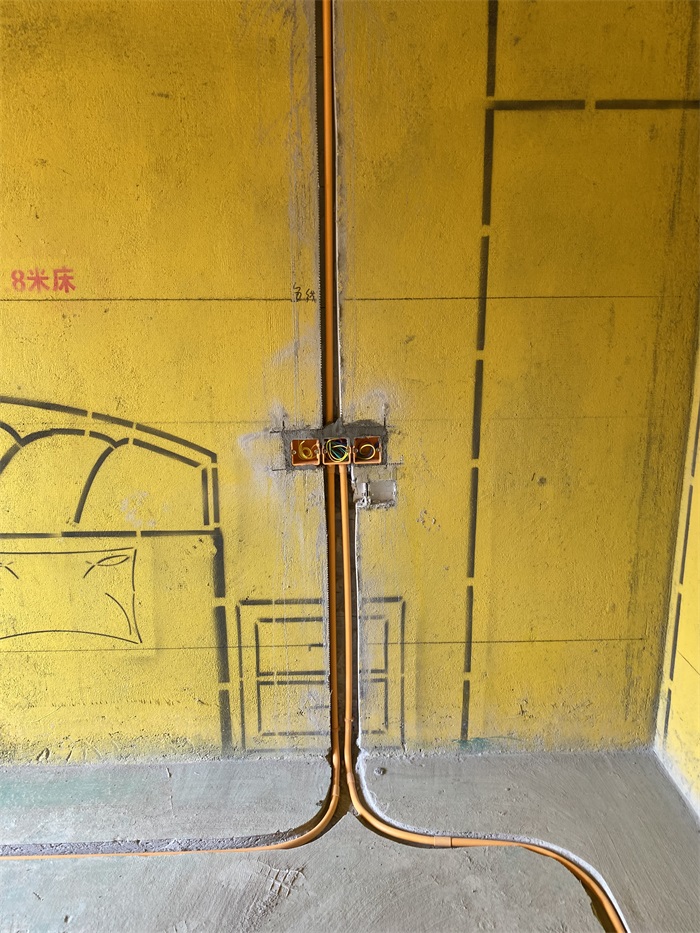

主卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-8 11:24:24

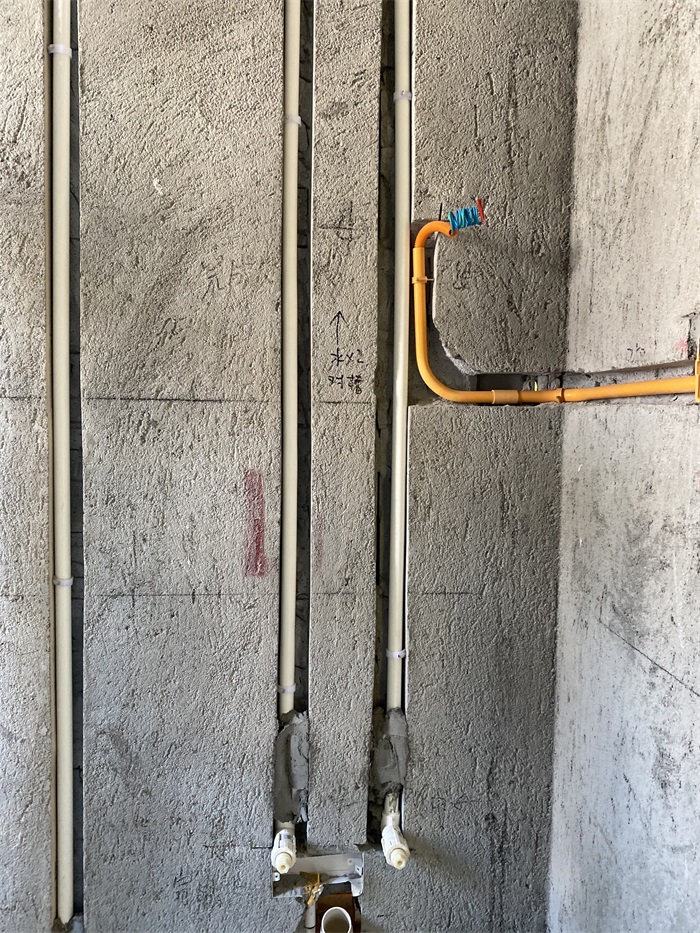

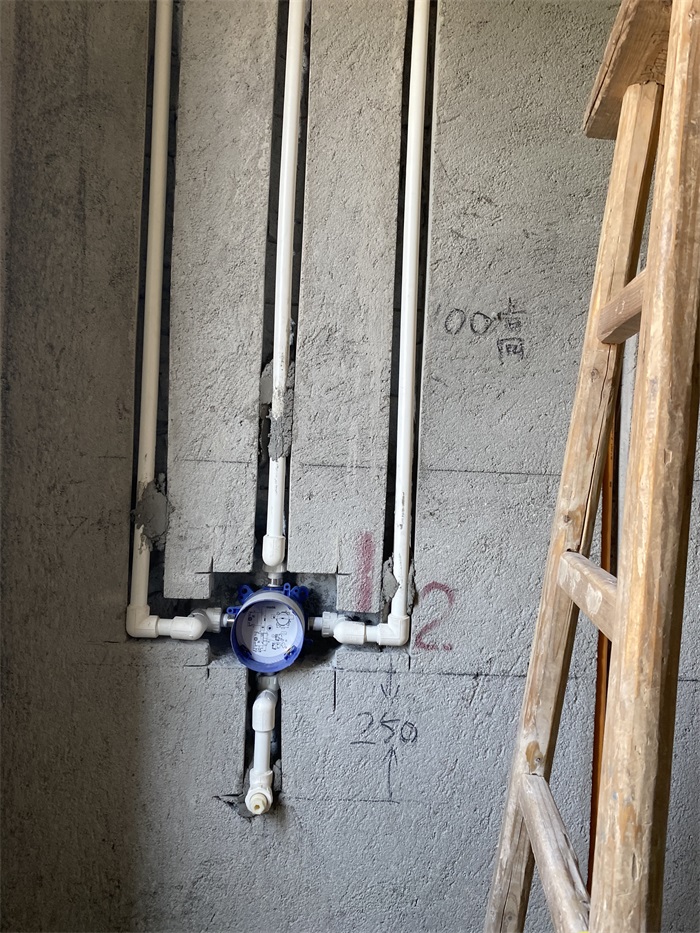

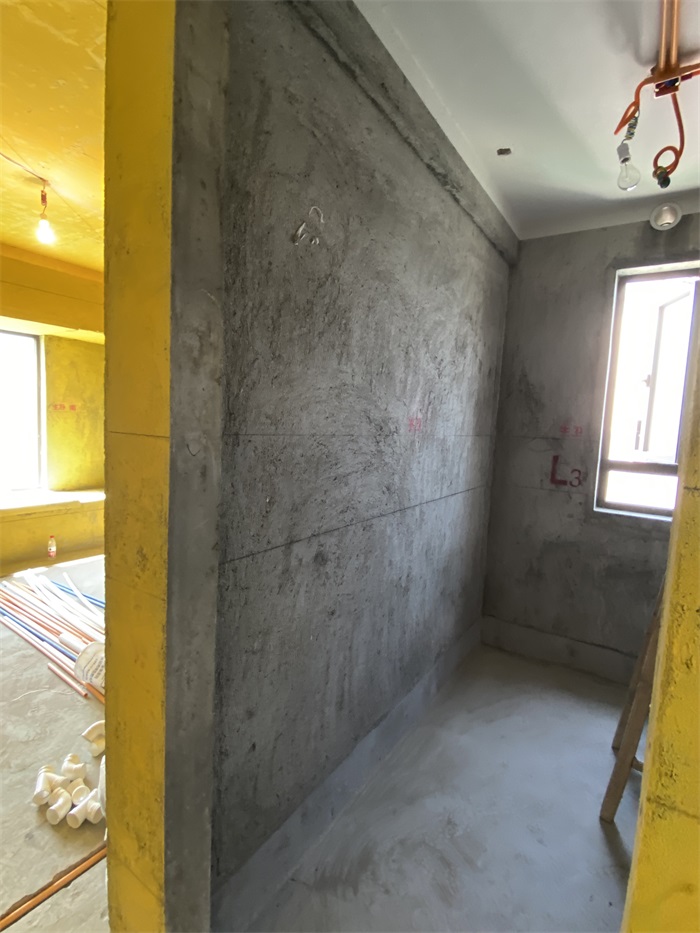

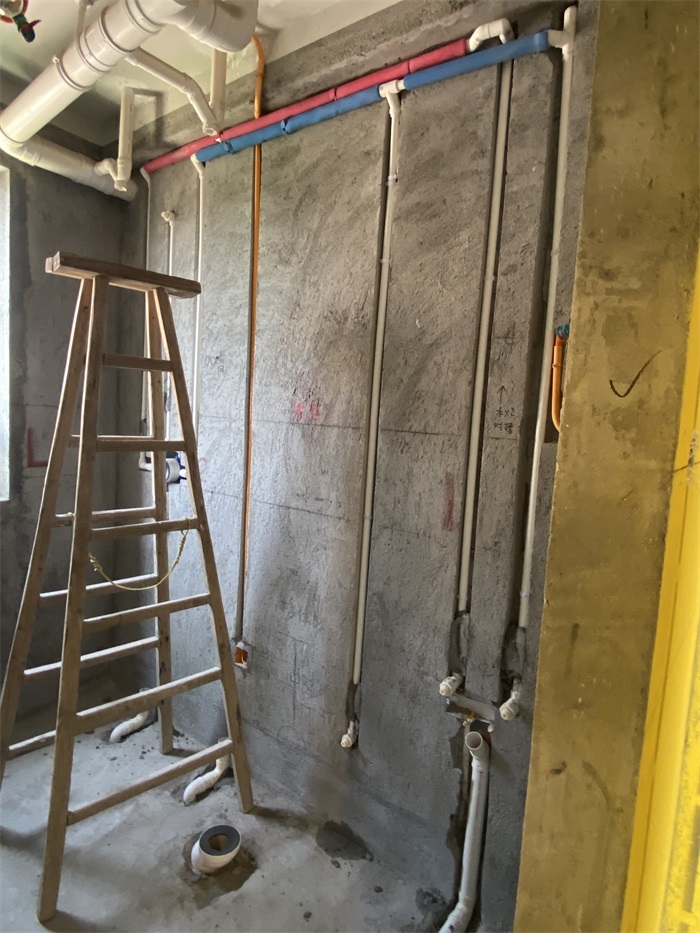

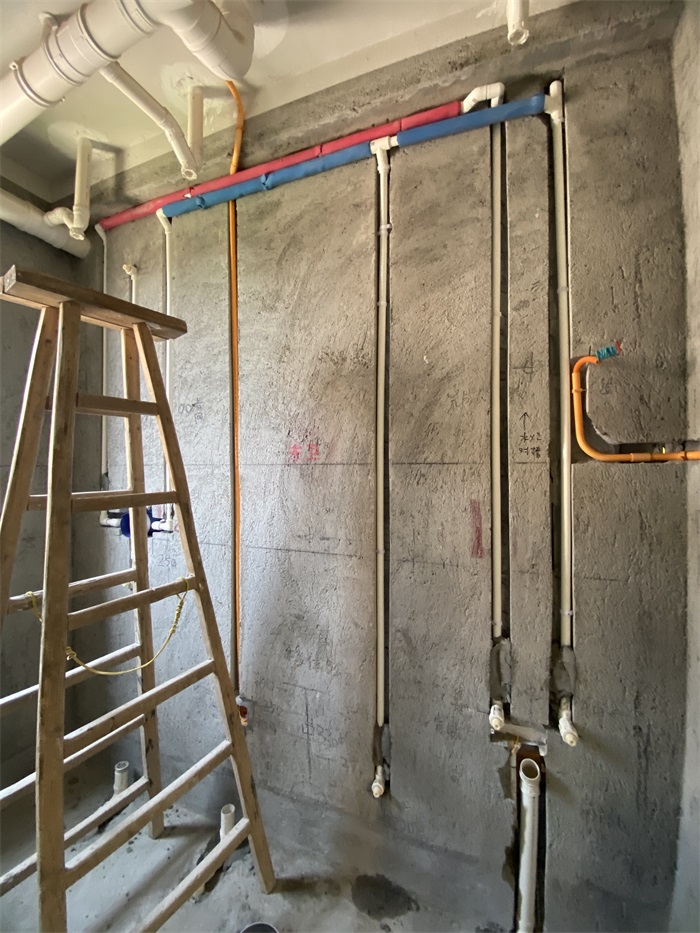

主卫墙面冷热水管布置专业规范，左热右冷、上热下冷。

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2021-10-8 11:27:03

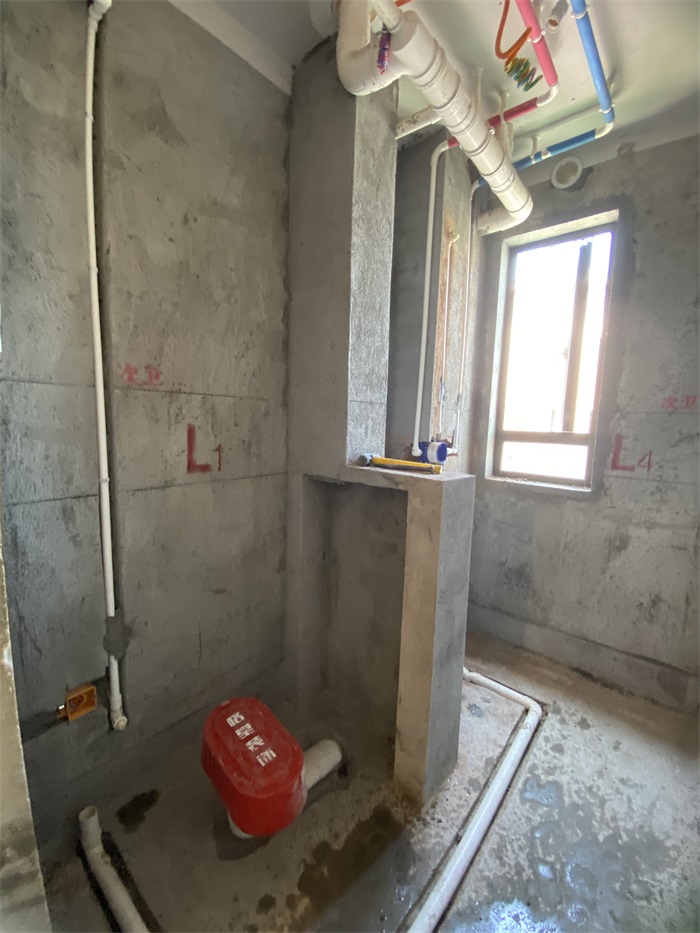

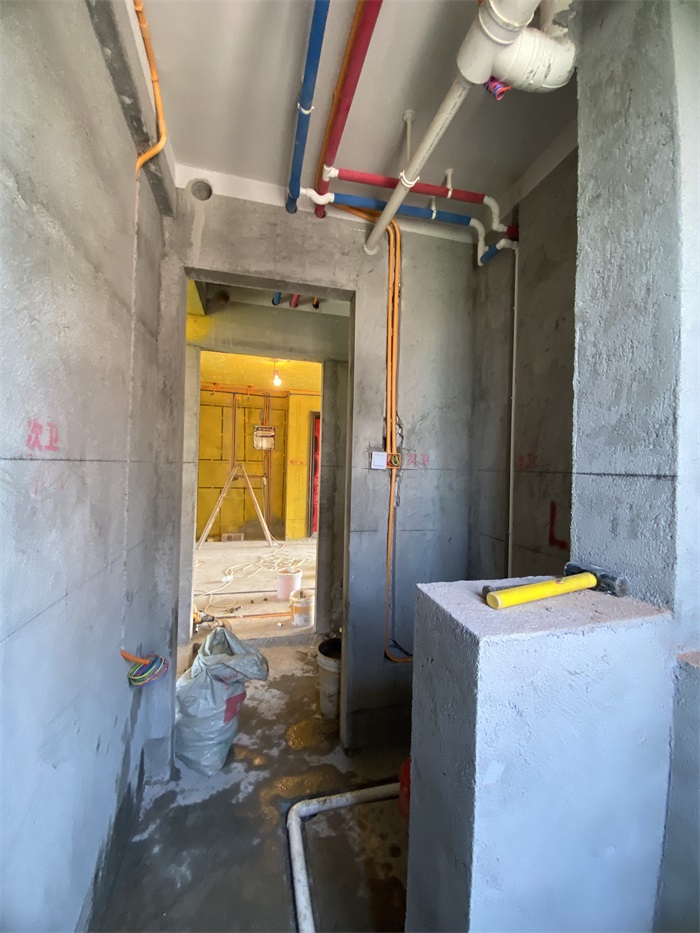

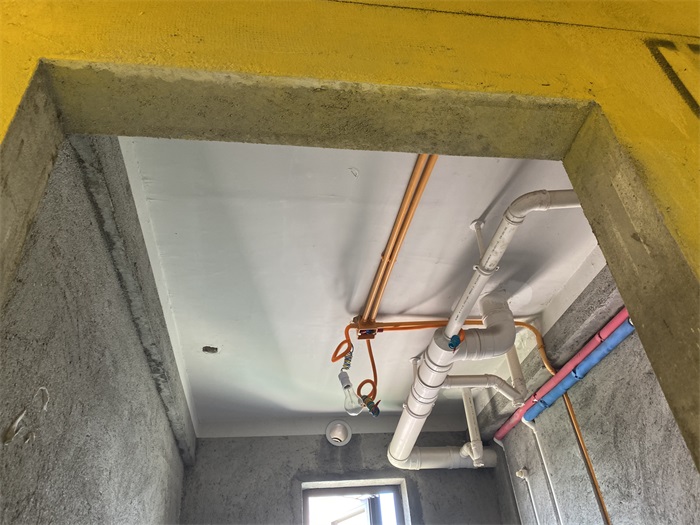

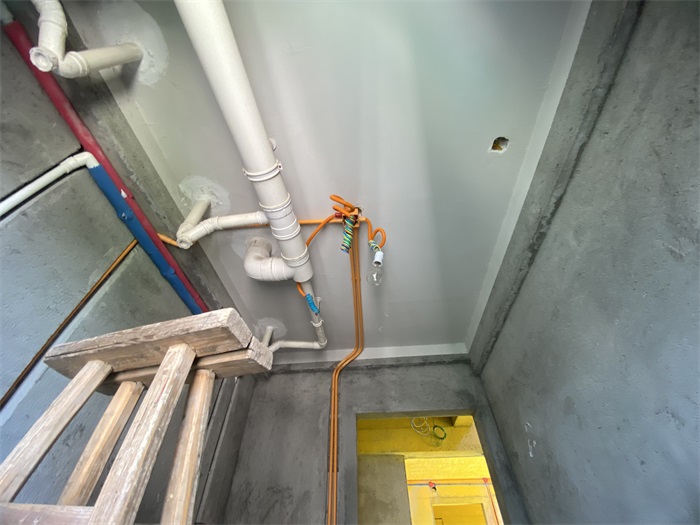

顶部线管交接处用线横和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

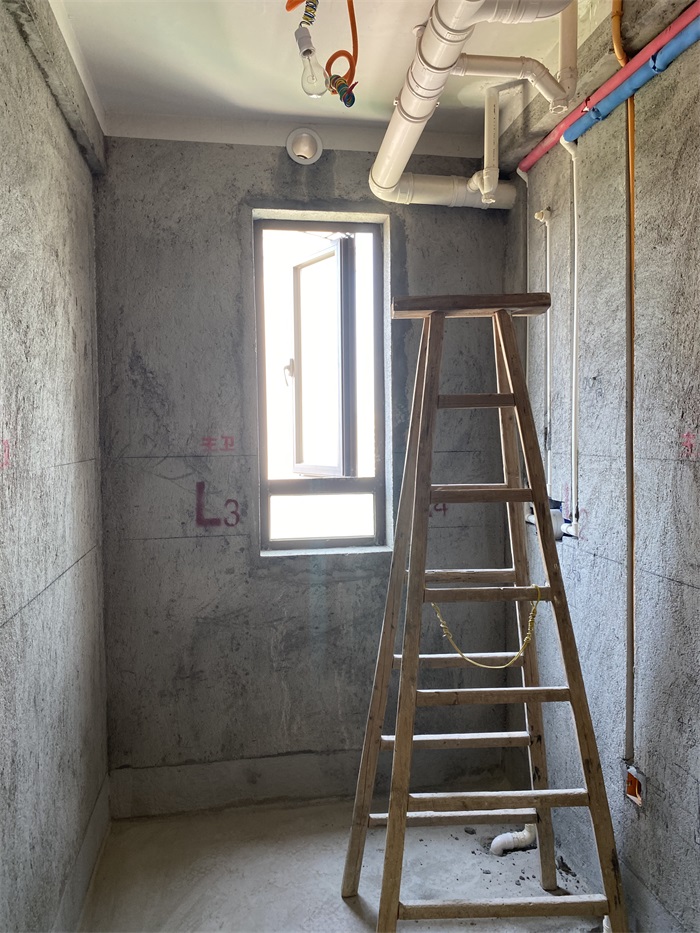

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

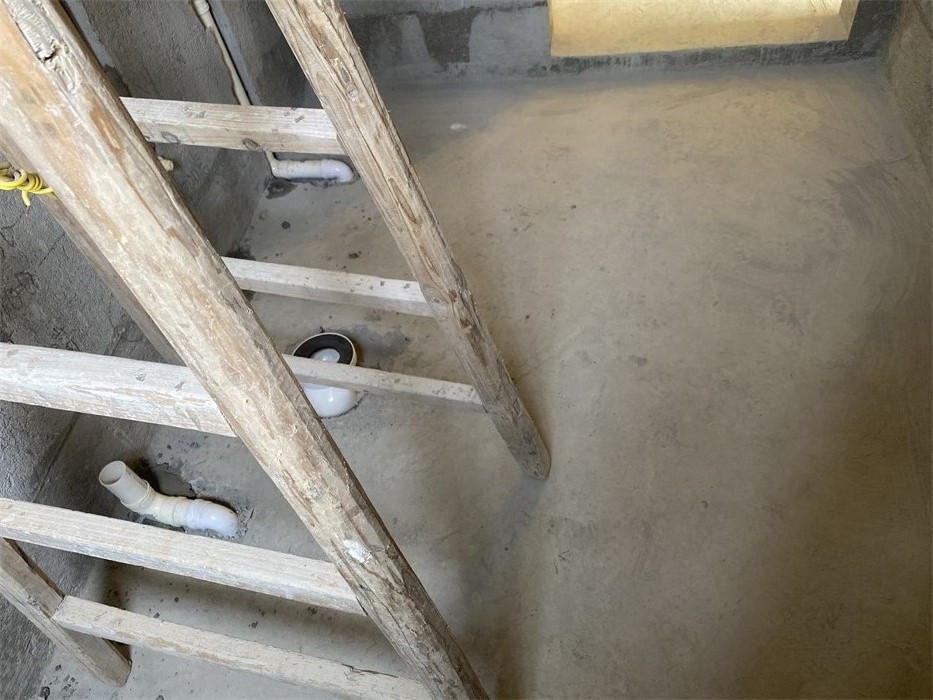

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分，并且俩根下水管道不能相连，防止地漏反水。

发表于 2021-10-8 11:28:20

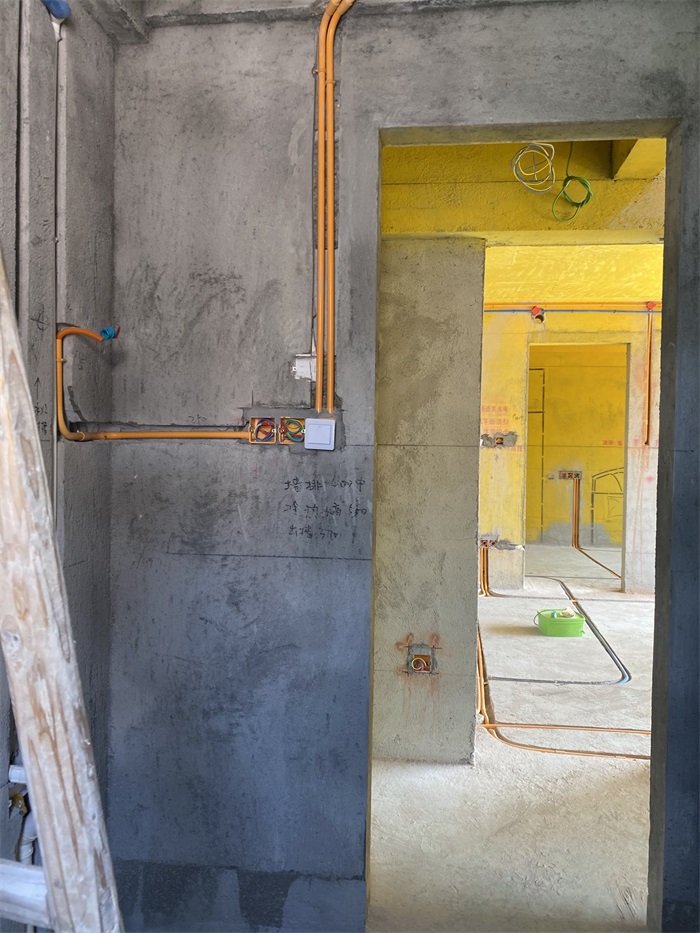

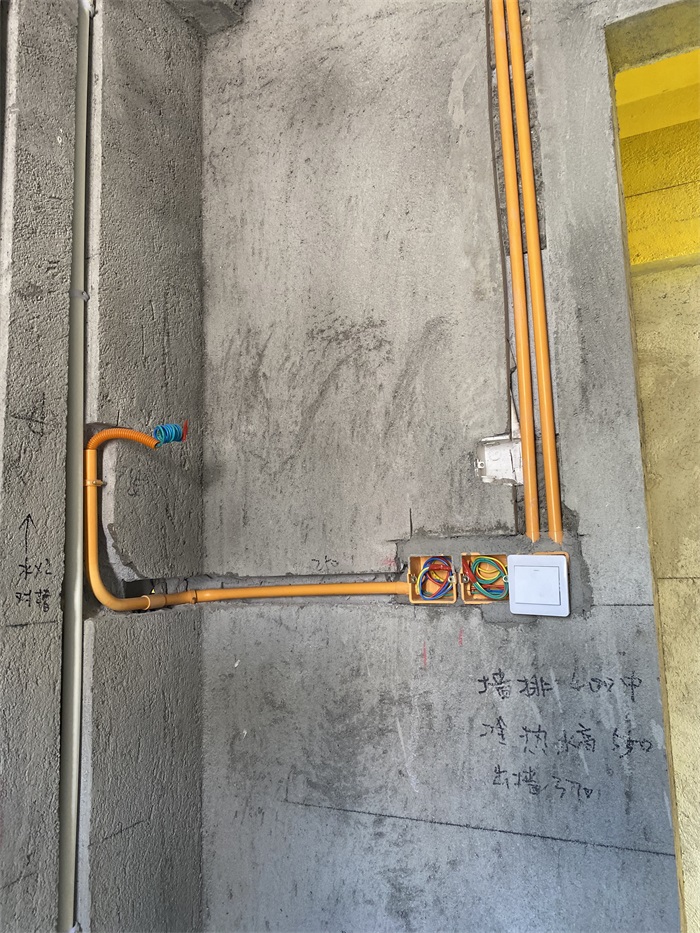

主卫墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

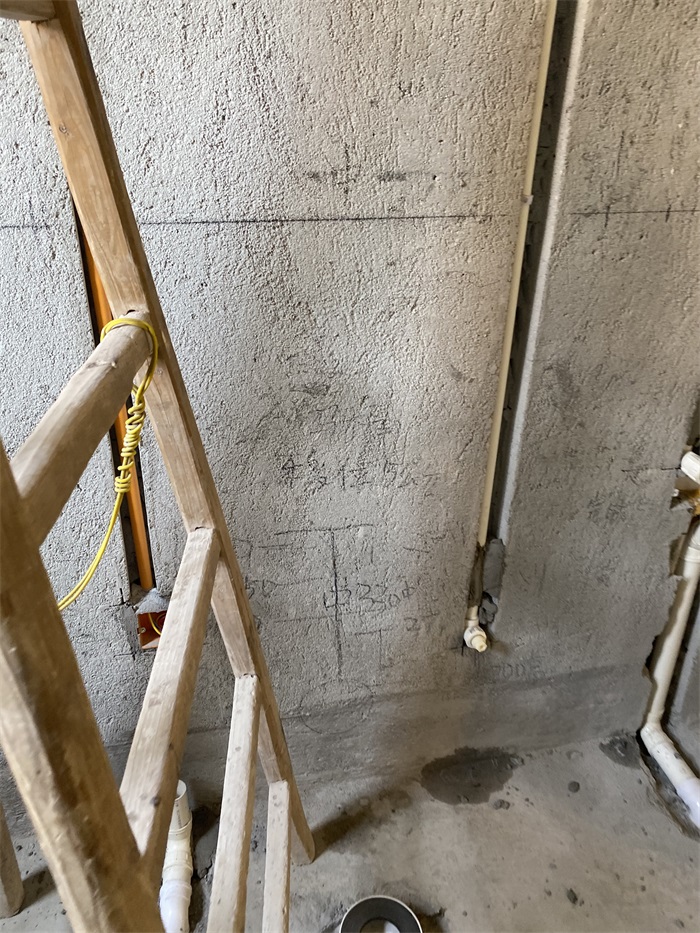

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2021-10-8 11:29:09

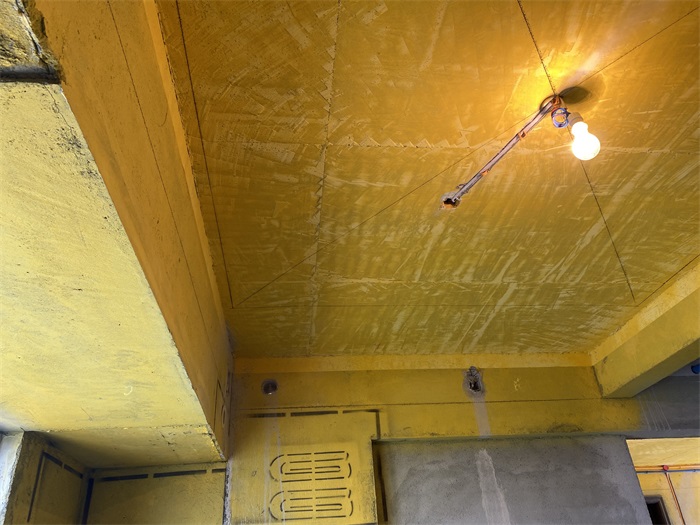

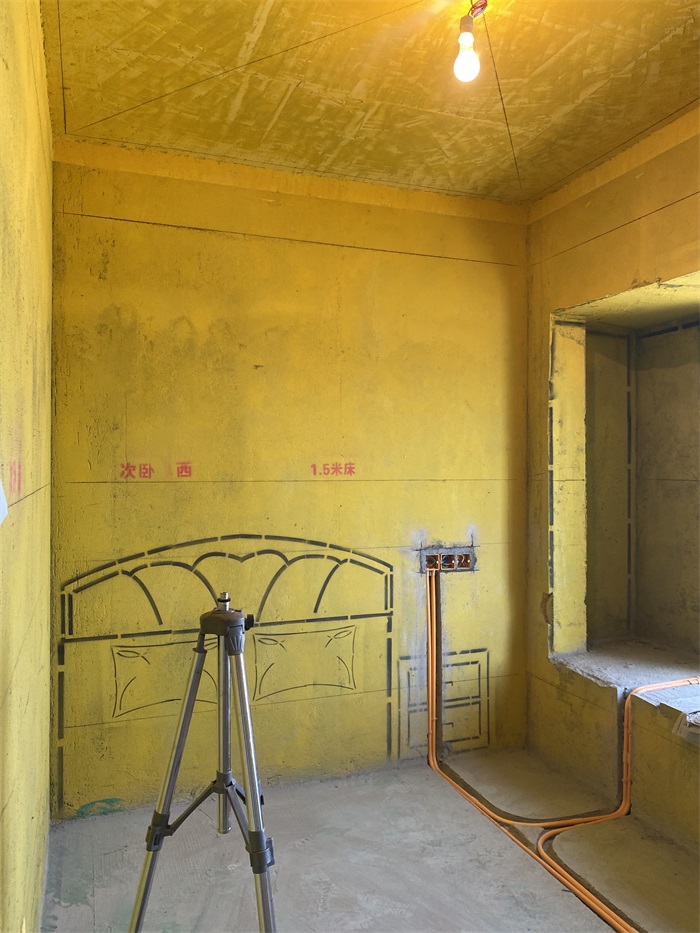

次卧

发表于 2021-10-8 11:29:51

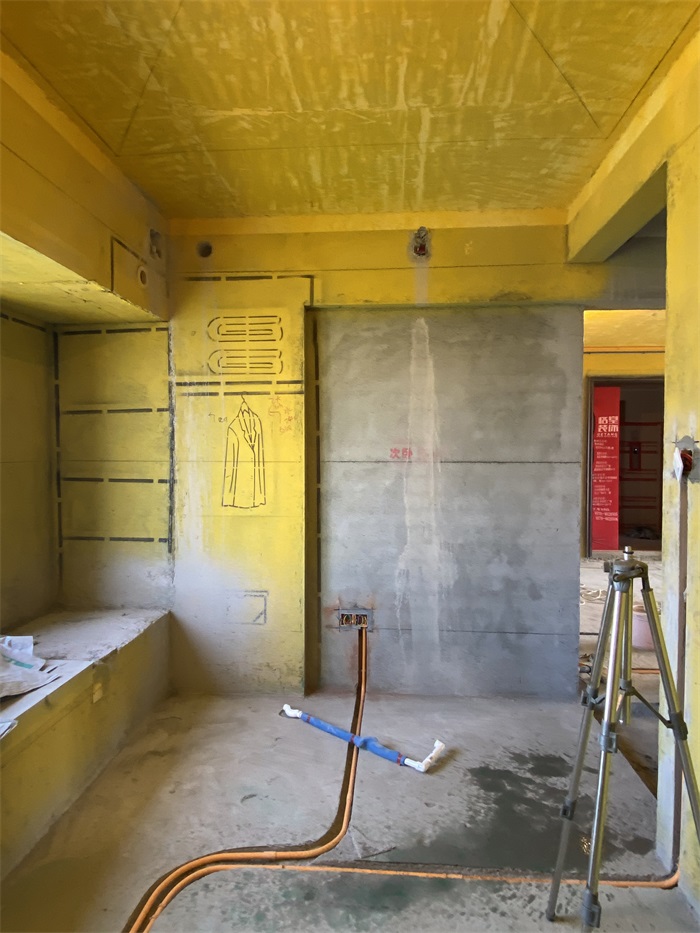

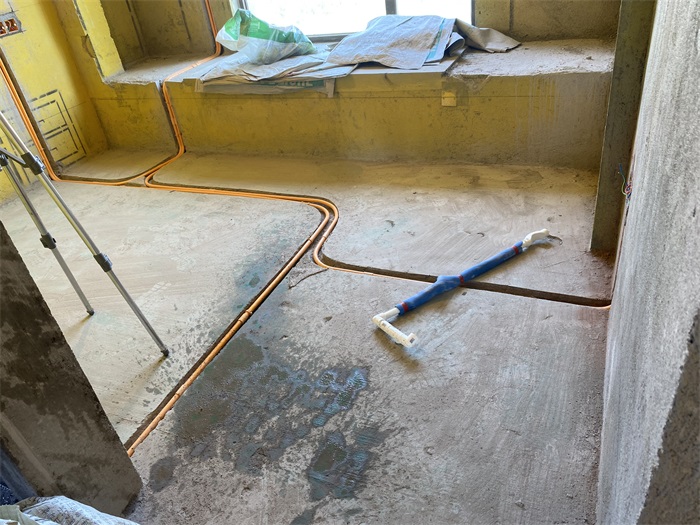

次卧

发表于 2021-10-8 11:30:54

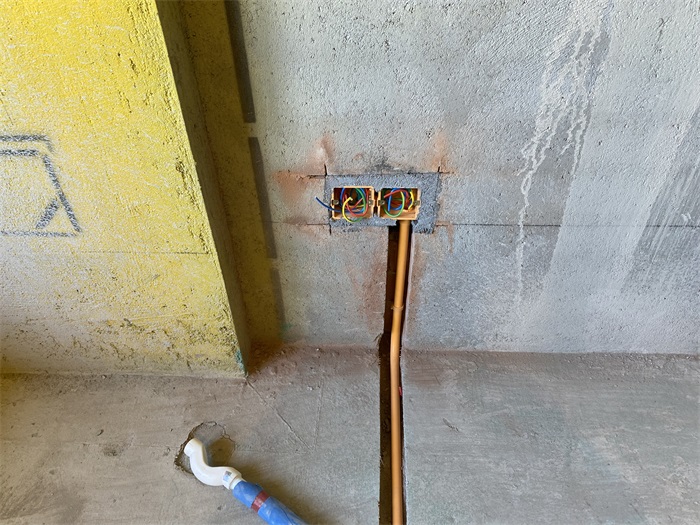

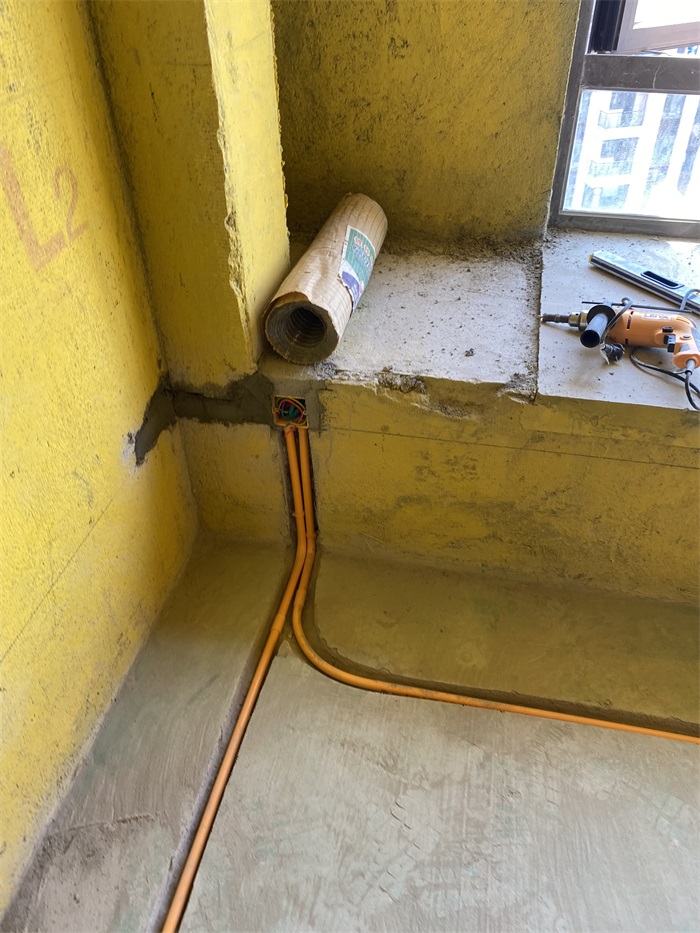

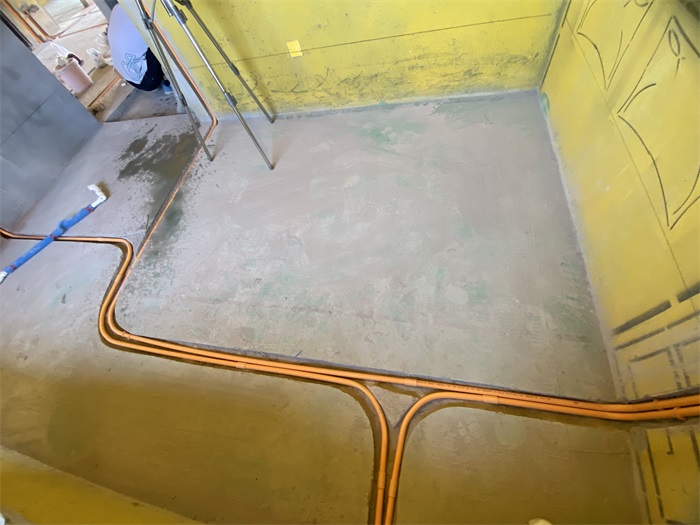

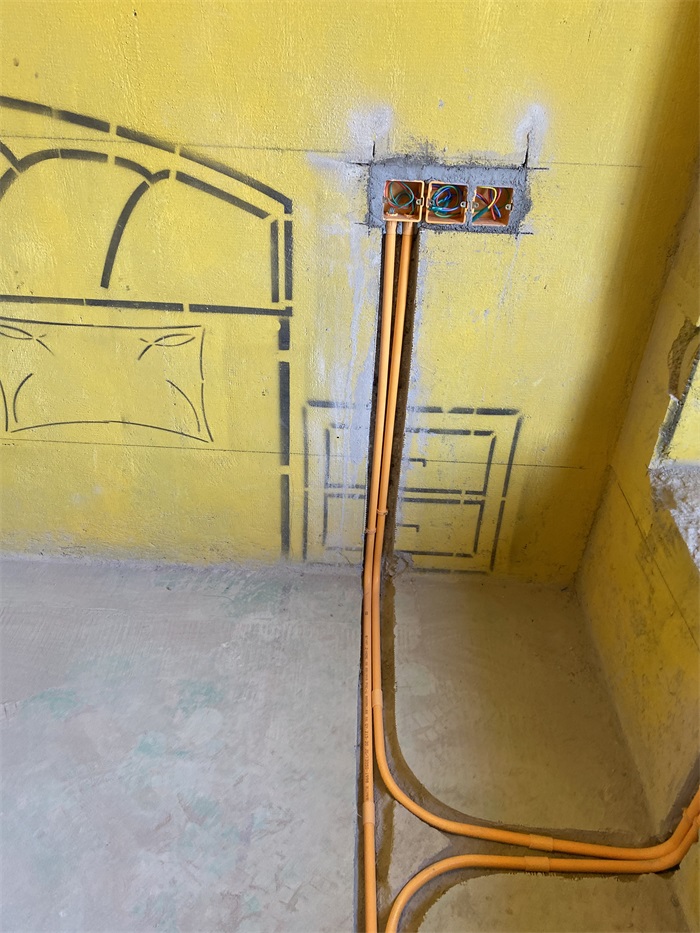

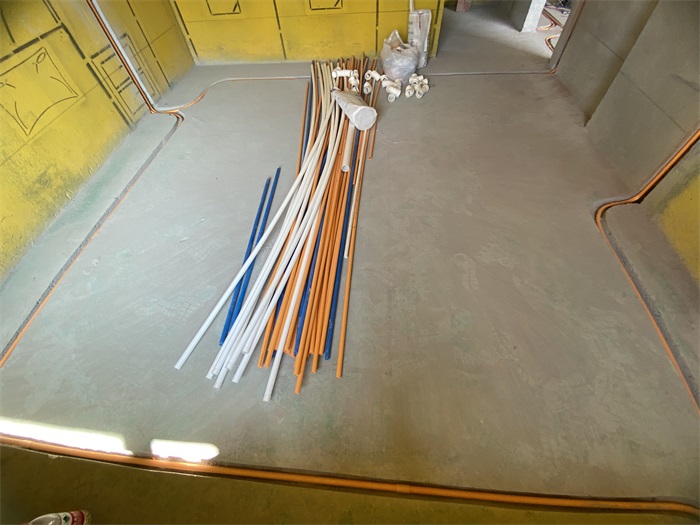

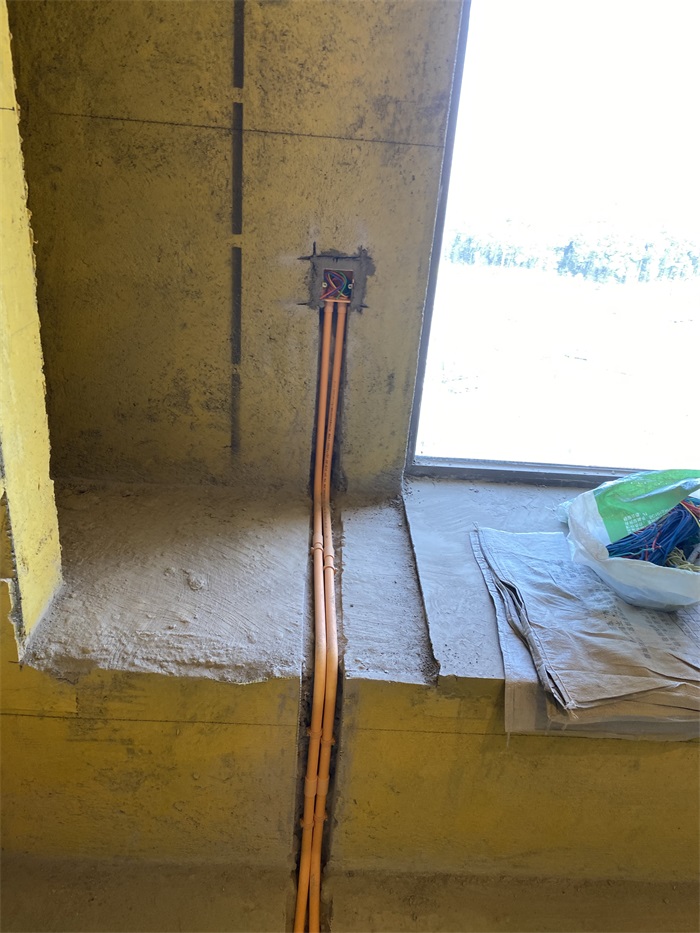

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-8 11:33:05

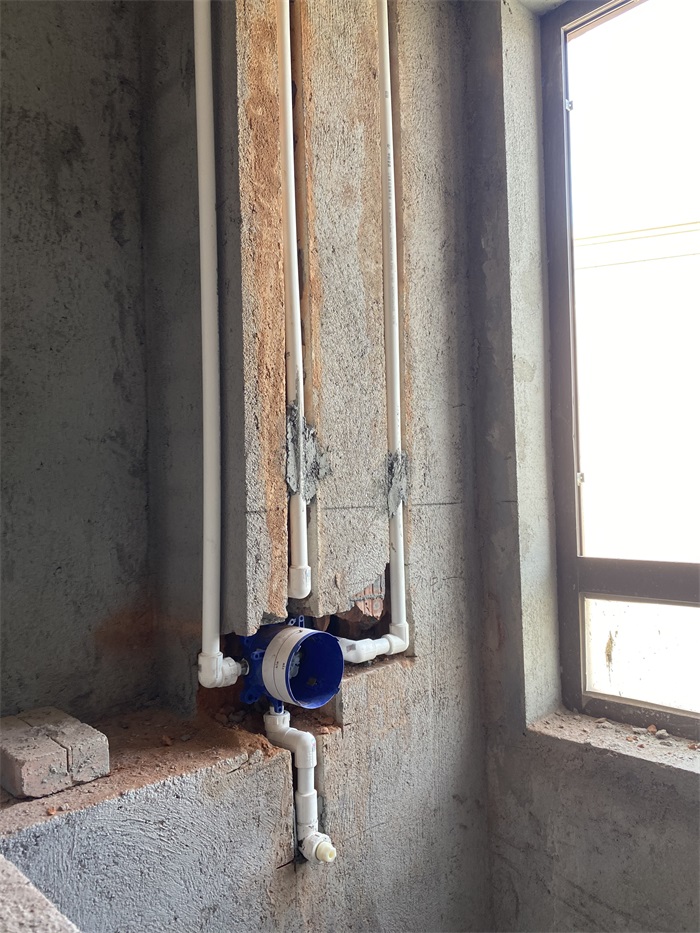

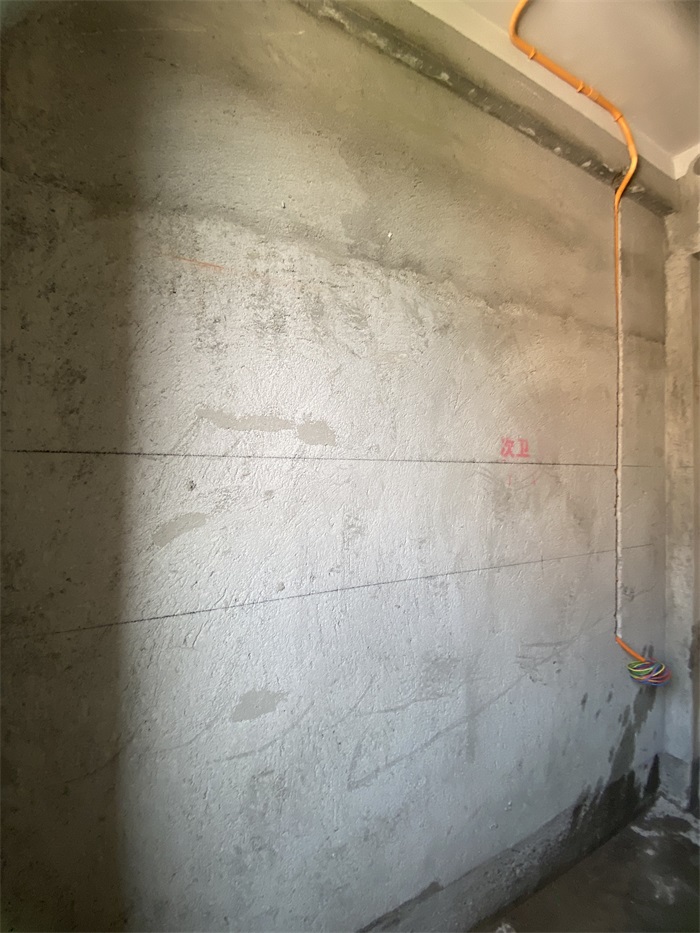

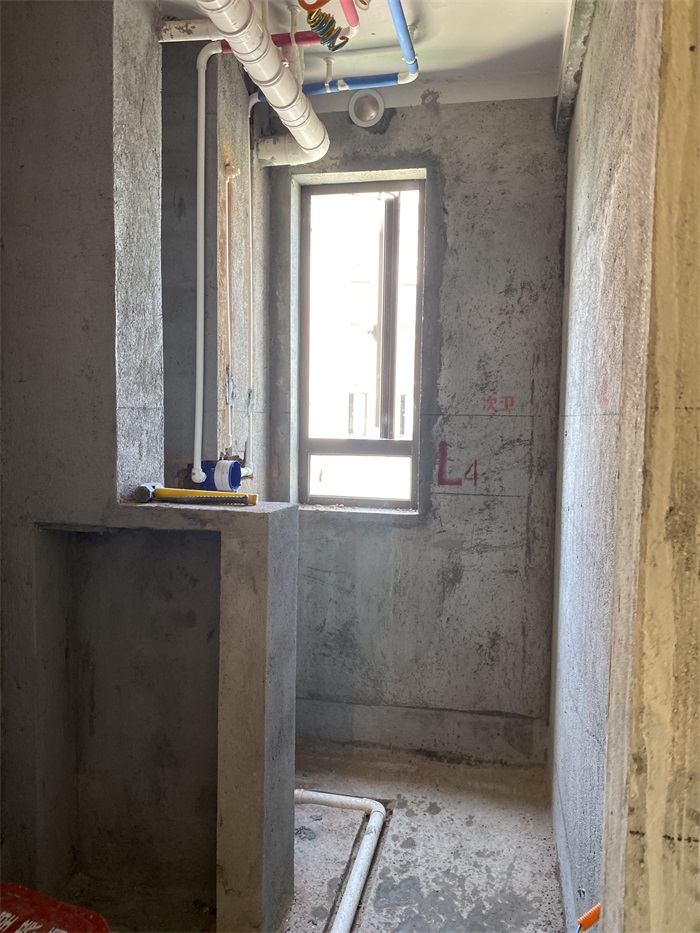

次卫墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，冷热水管布置专业规范，左热右冷、上热下冷。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。
