国金旭辉城9-1-7#116㎡现代 ——轻木极简

发表于 2021-8-25 15:49:37

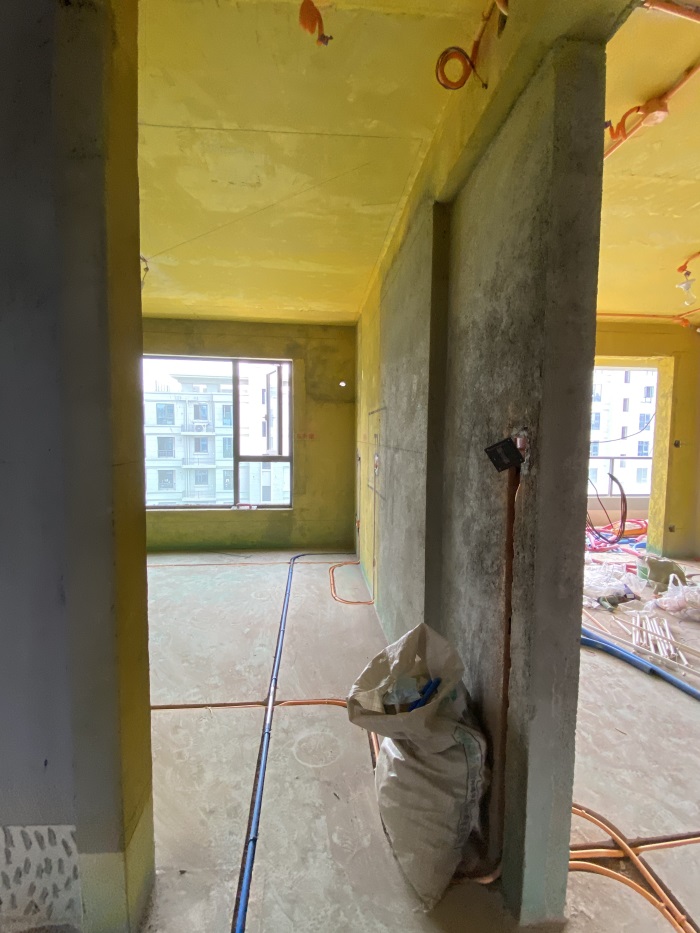

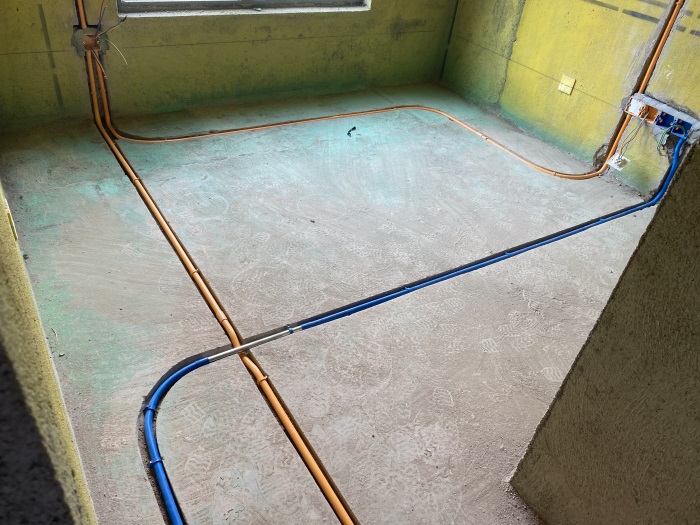

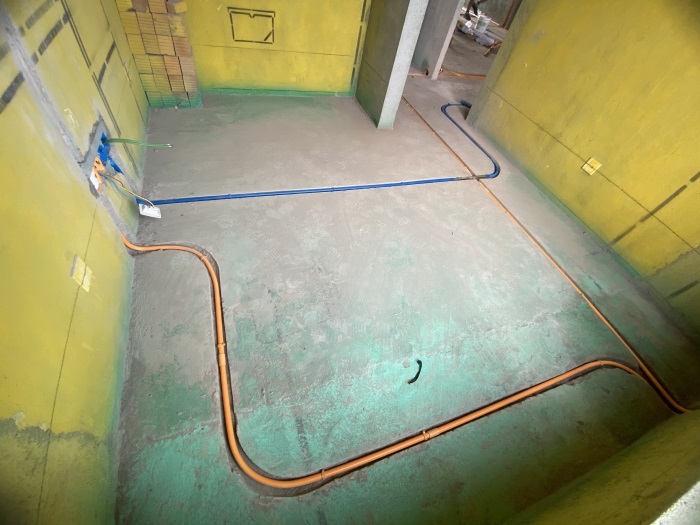

书房开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰。

灯头线套黄腊管保护，防止电线划伤。

发表于 2021-8-25 15:50:39

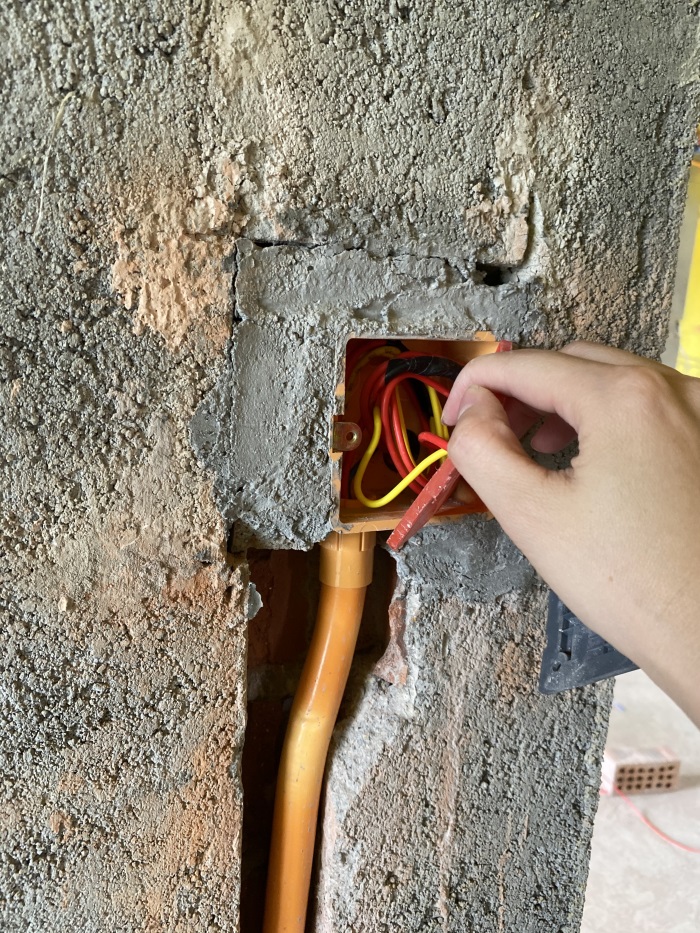

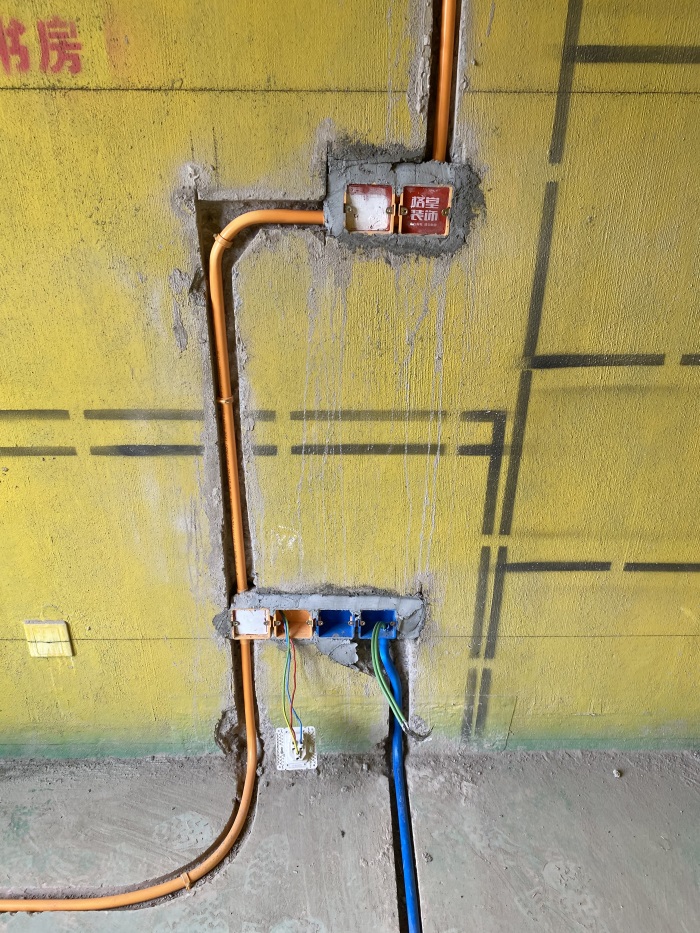

书房墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2021-8-25 15:53:25

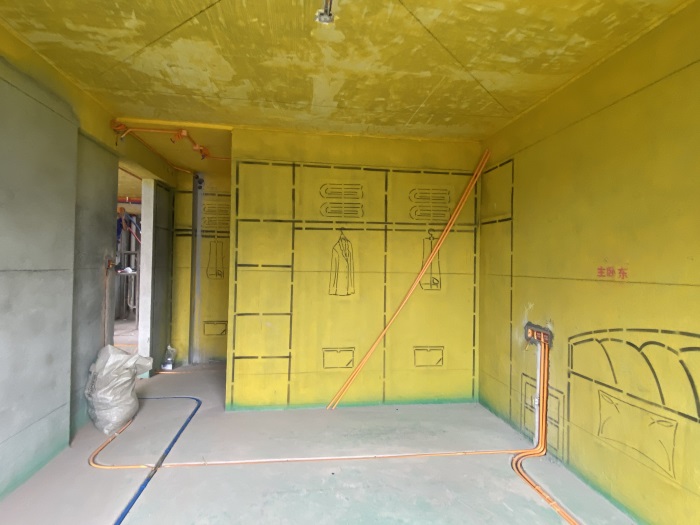

主卧墙面线管布置平整。

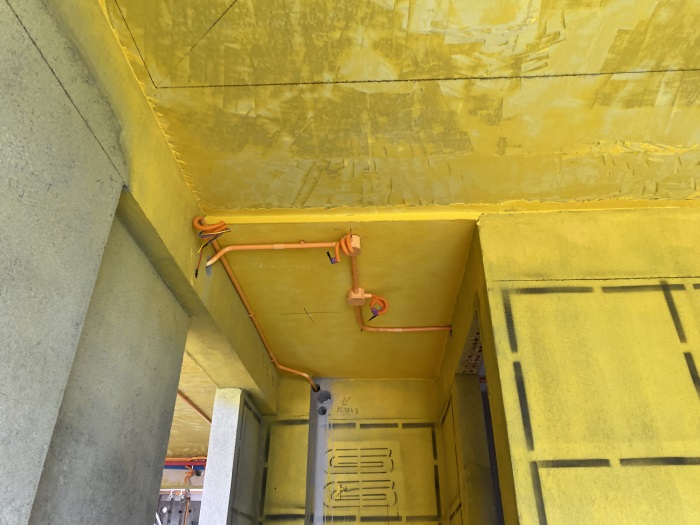

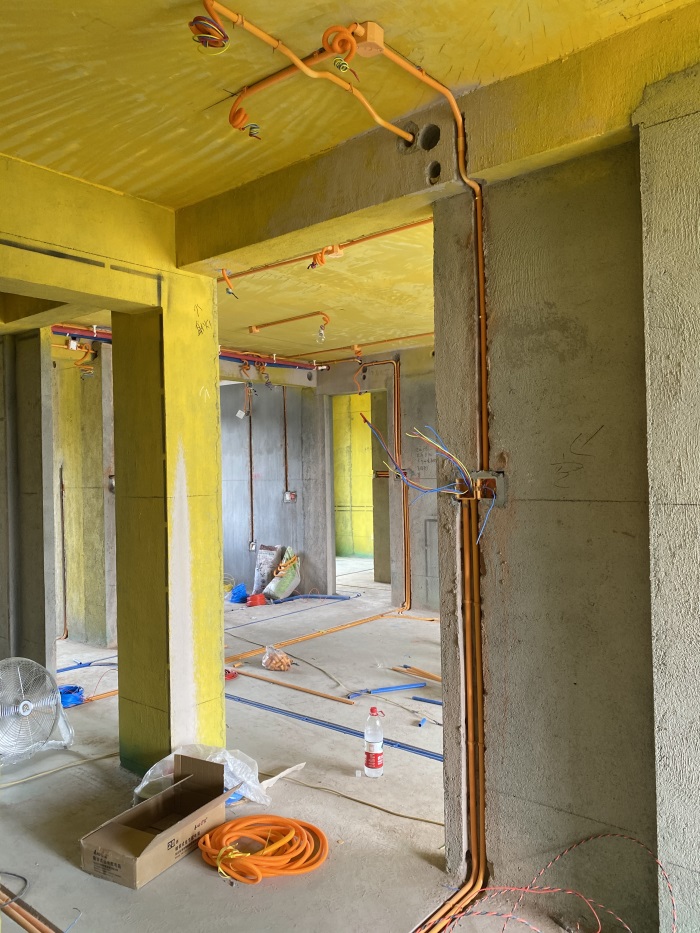

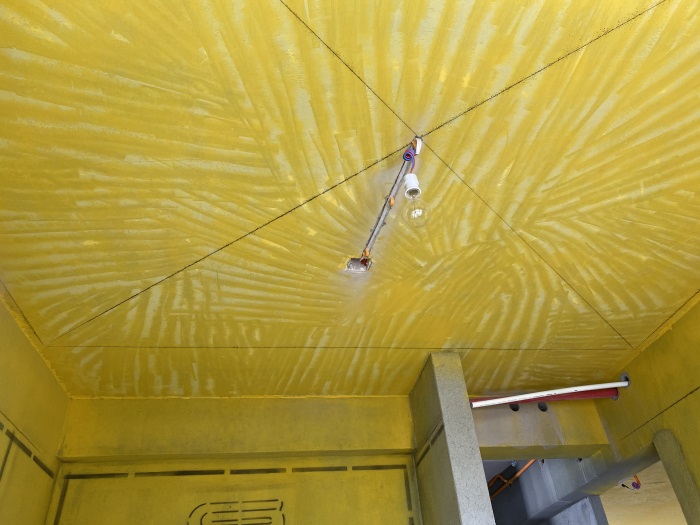

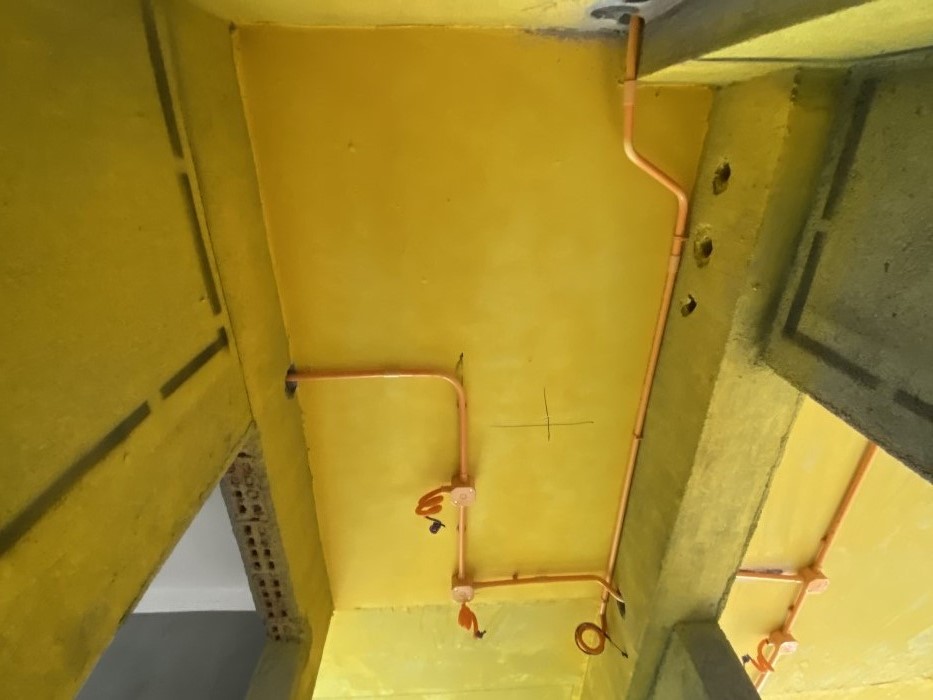

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-8-25 15:55:51

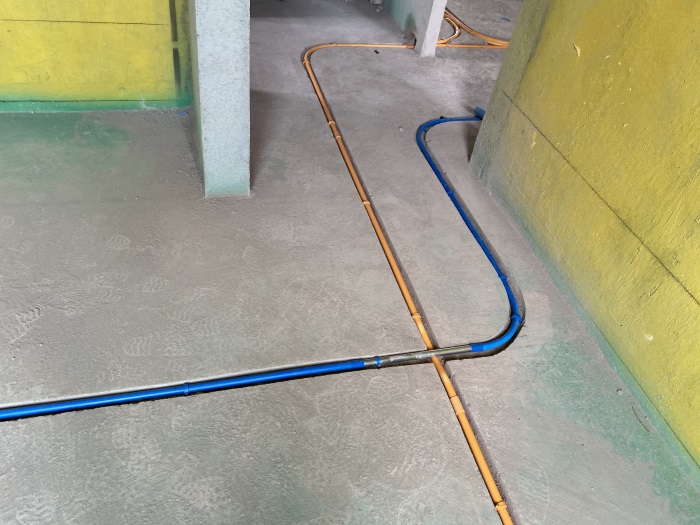

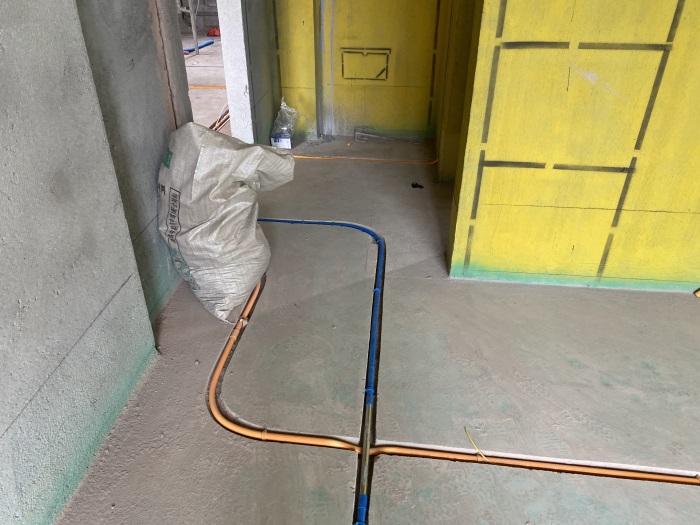

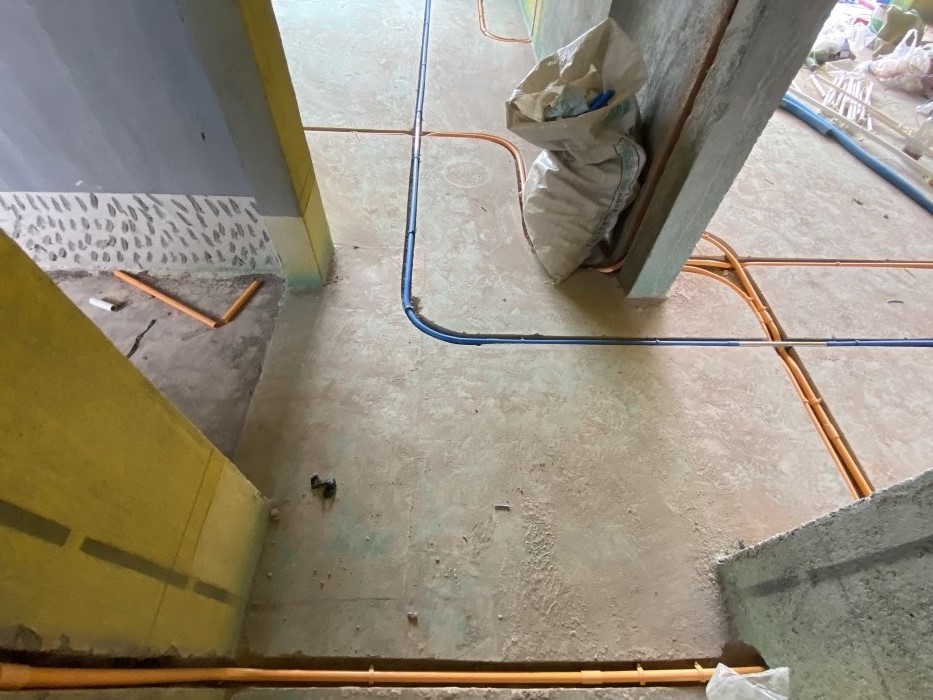

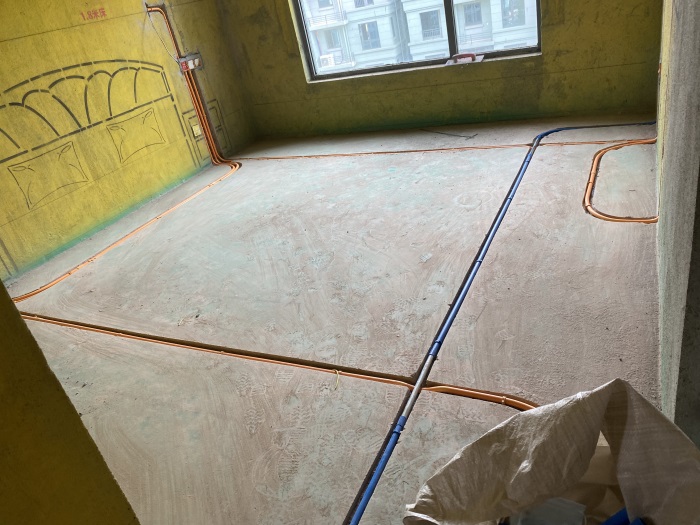

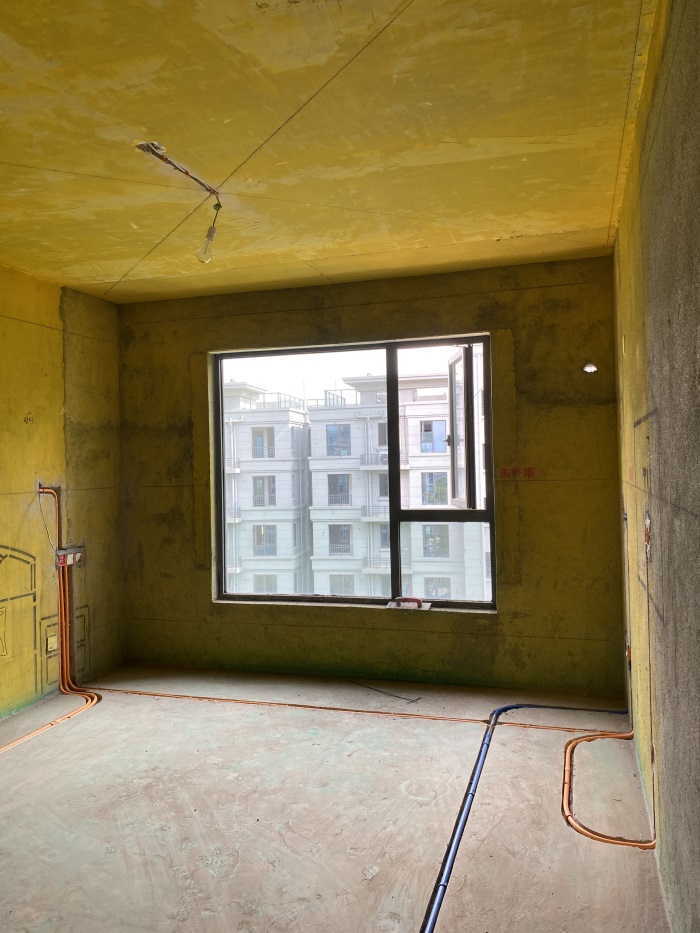

主卧地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰。

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-8-25 15:57:56

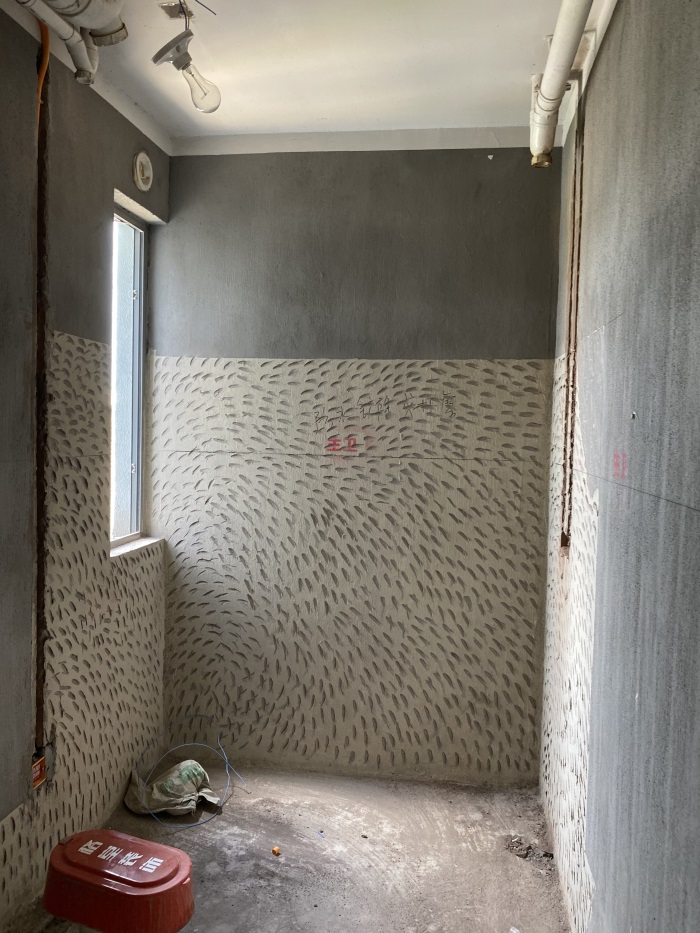

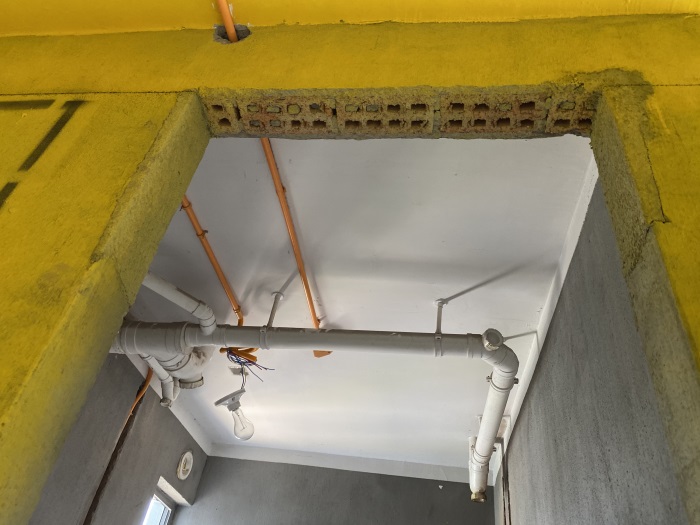

主卫墙面开关离地净高30厘米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面空鼓瓷砖脱落。
IMG_9577 - 副本.JPG

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。
IMG_9580 - 副本.JPG

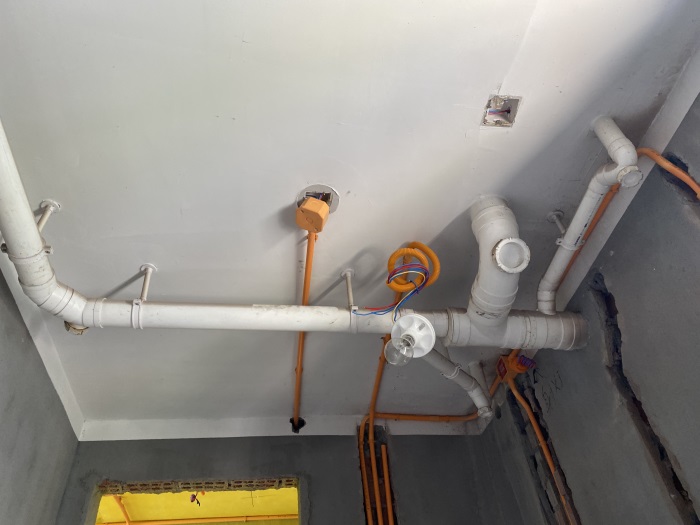

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-8-25 15:59:37

本帖最后由格堂飞飞于 2021-8-25 16:01 编辑

主卧墙面线管布置平整。

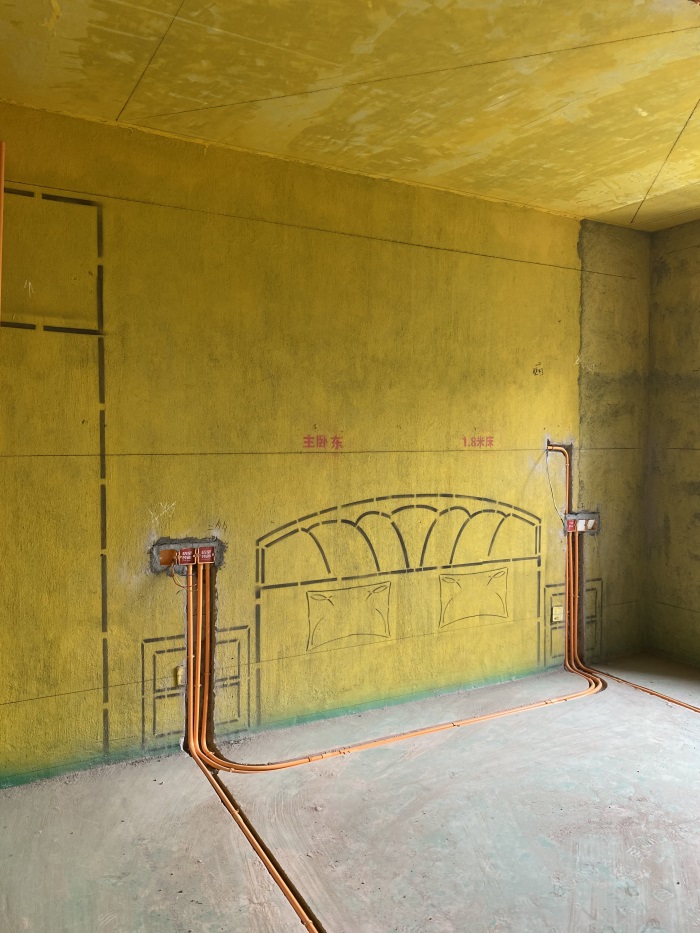

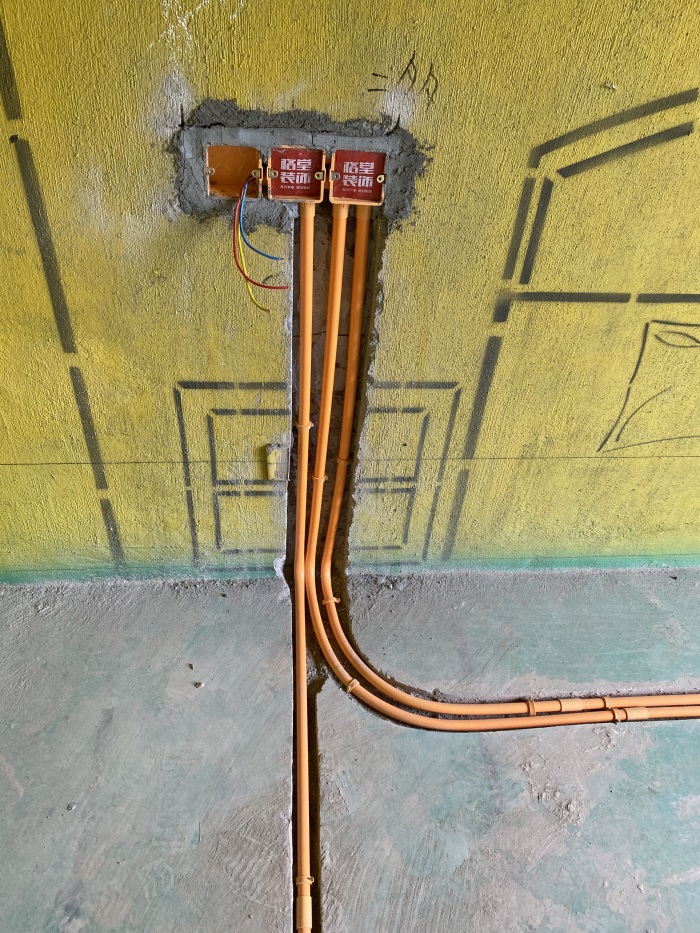

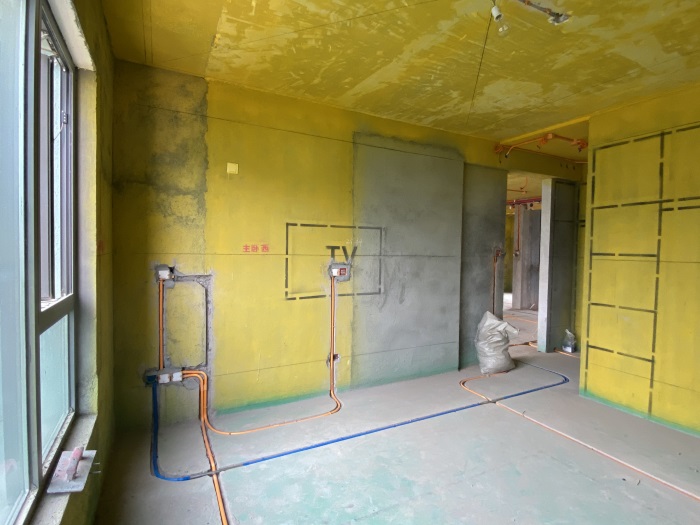

床头开关插座离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

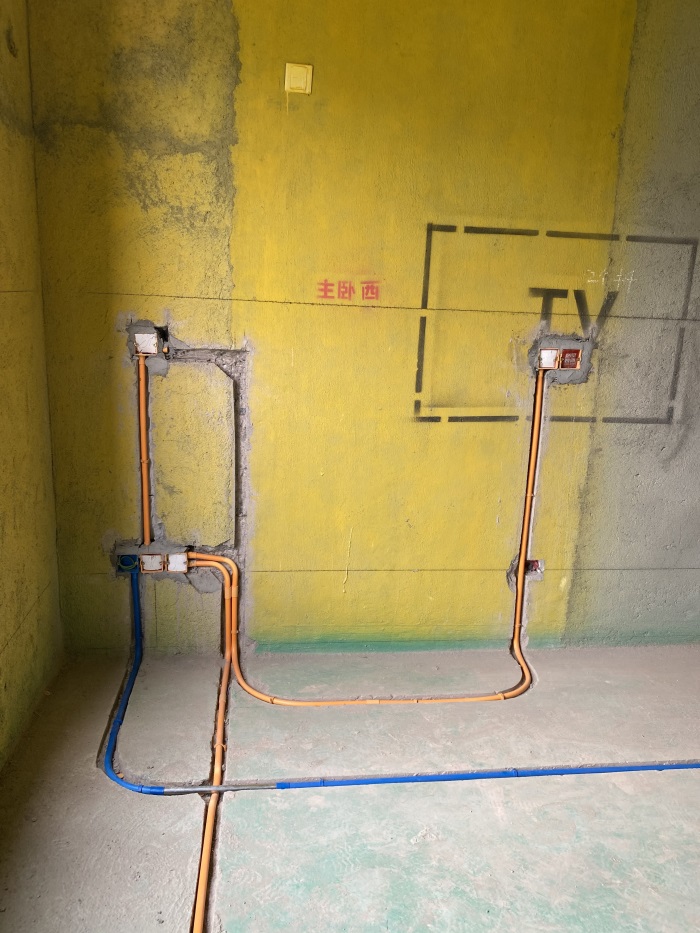

墙面普通插座离地净高30厘米，强弱电线距离30厘米以上，防止信号干扰。

墙面电视插座离地净高1.05米。

发表于 2021-8-25 16:02:45

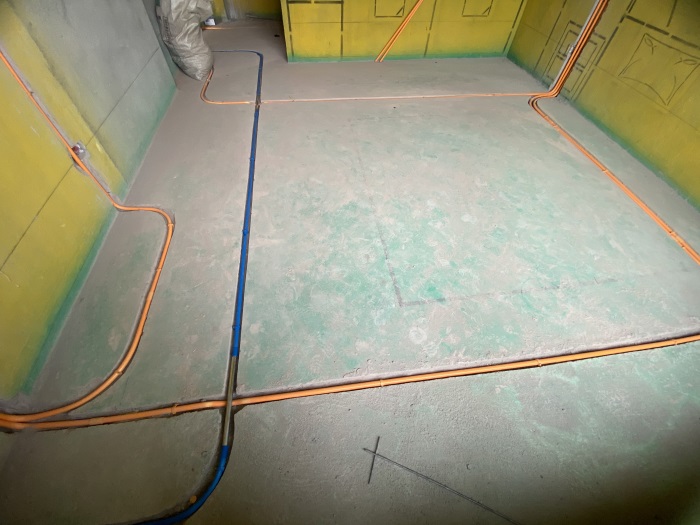

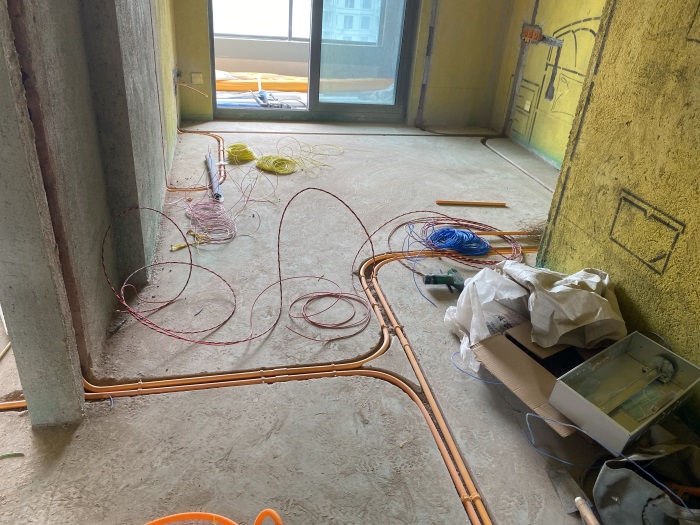

主卧地面线管强弱电线距离30厘米以上，防止信号干扰。

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

灯头线套黄腊管保护，防止电线划伤。

发表于 2021-8-25 16:04:00

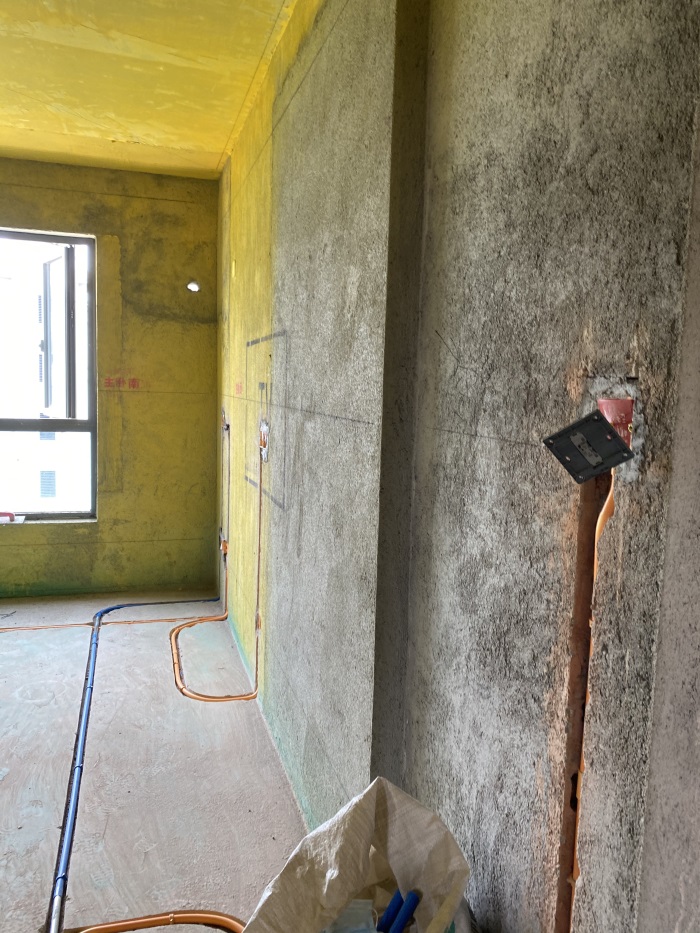

主卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

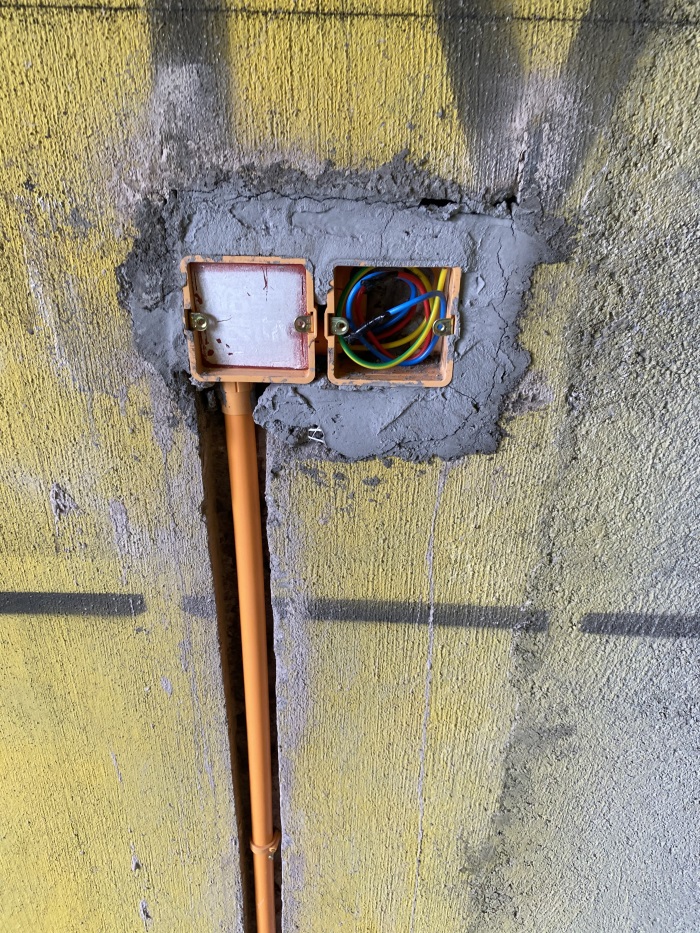

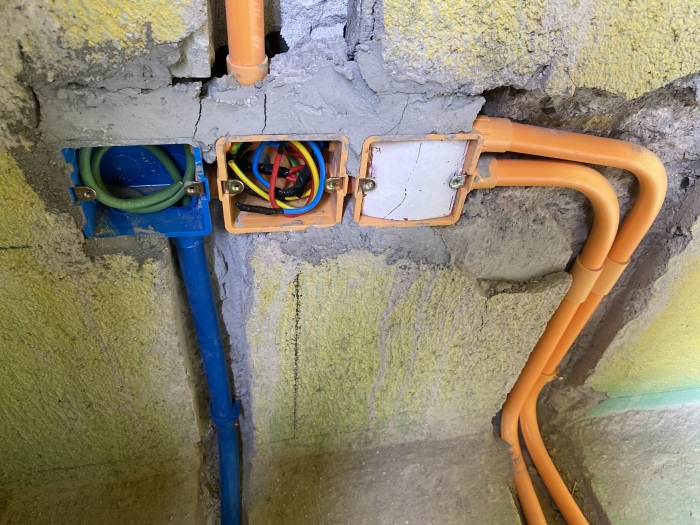

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-8-25 16:06:10

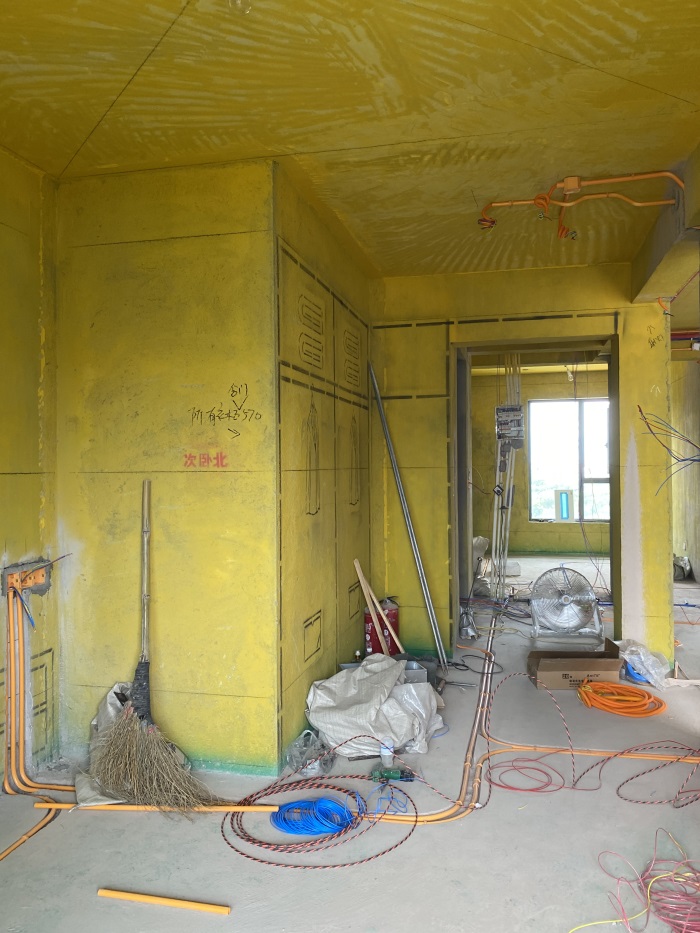

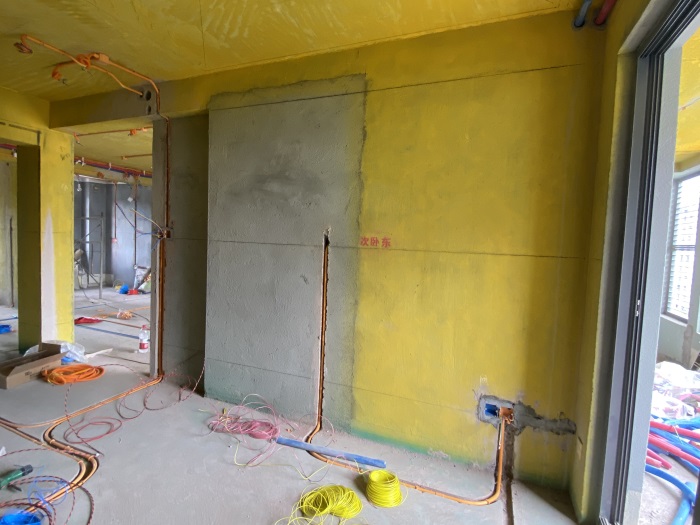

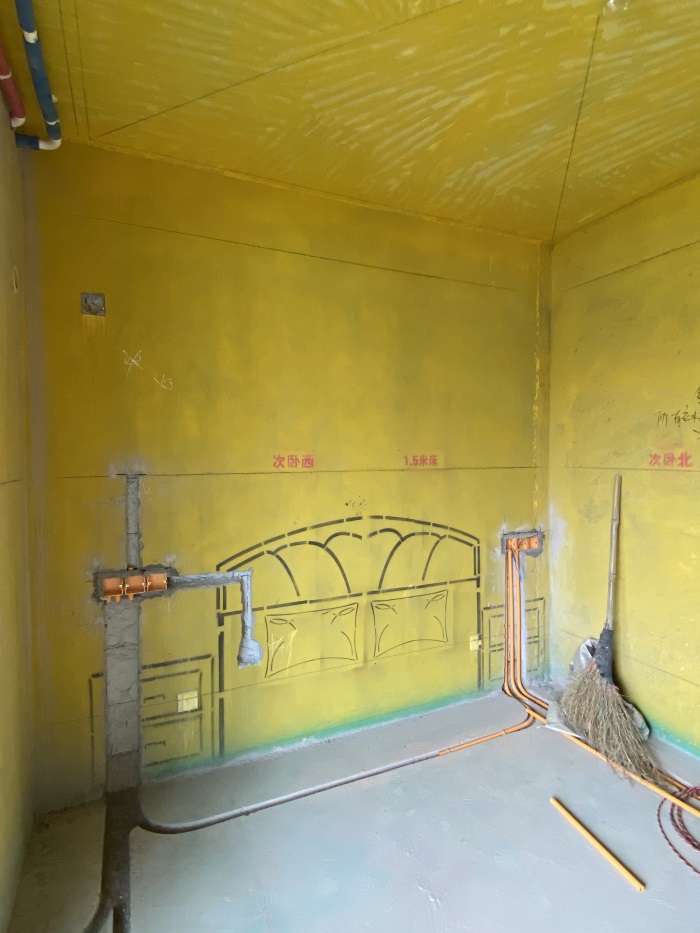

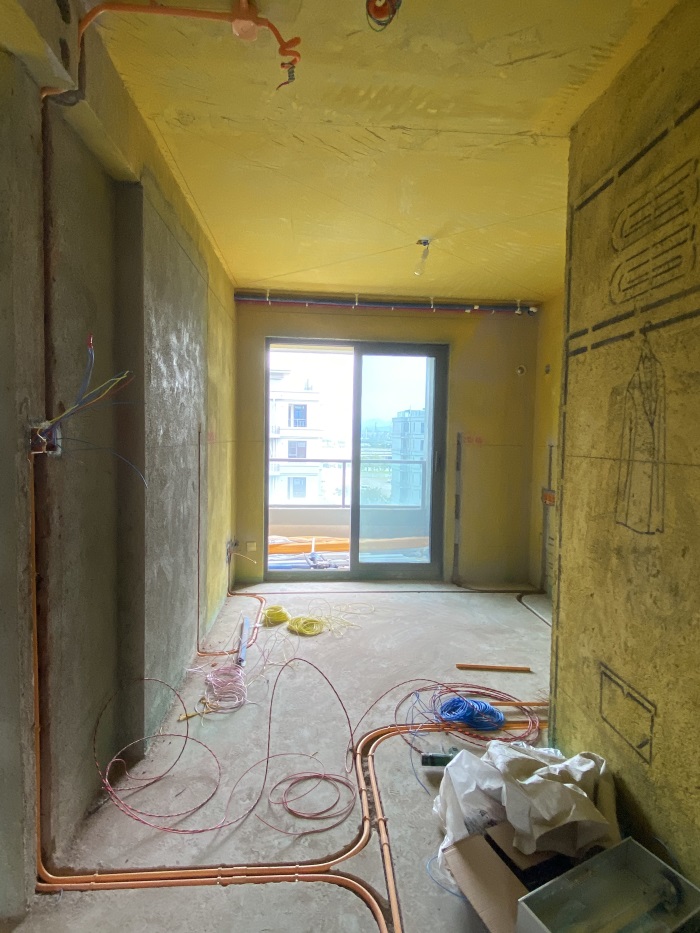

次卧墙面水管和线管，布置横平竖直哦！

墙面开关离地净高1.3米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面普通插座离地净高30厘米。

发表于 2021-8-25 16:09:20

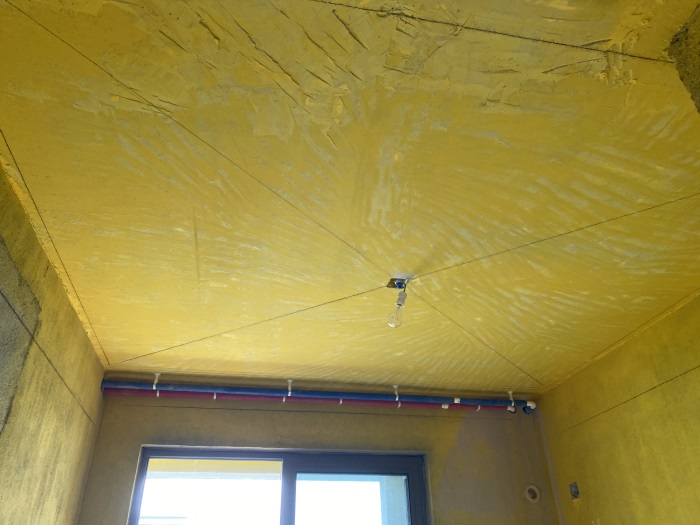

次卧水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

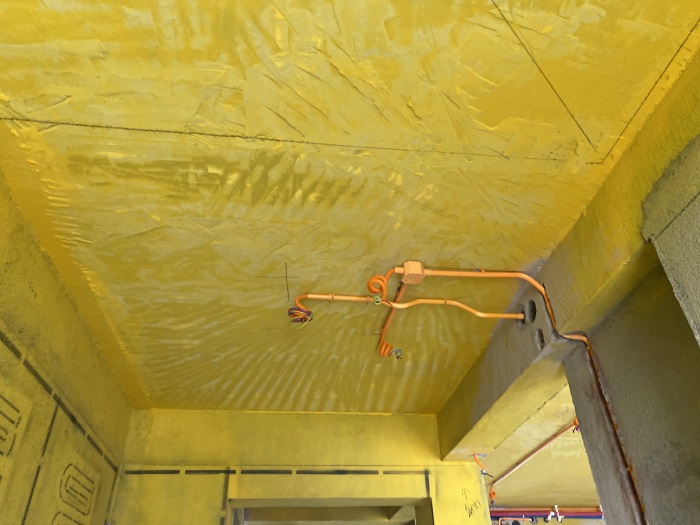

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

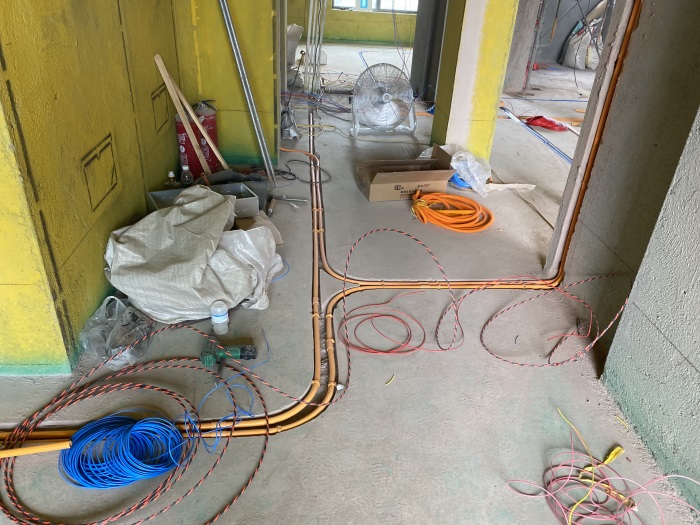

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线卡固定到位，平整美观哦!
