衢州公馆9-1-19#100㎡北欧——简

发表于 2021-9-23 14:17:36

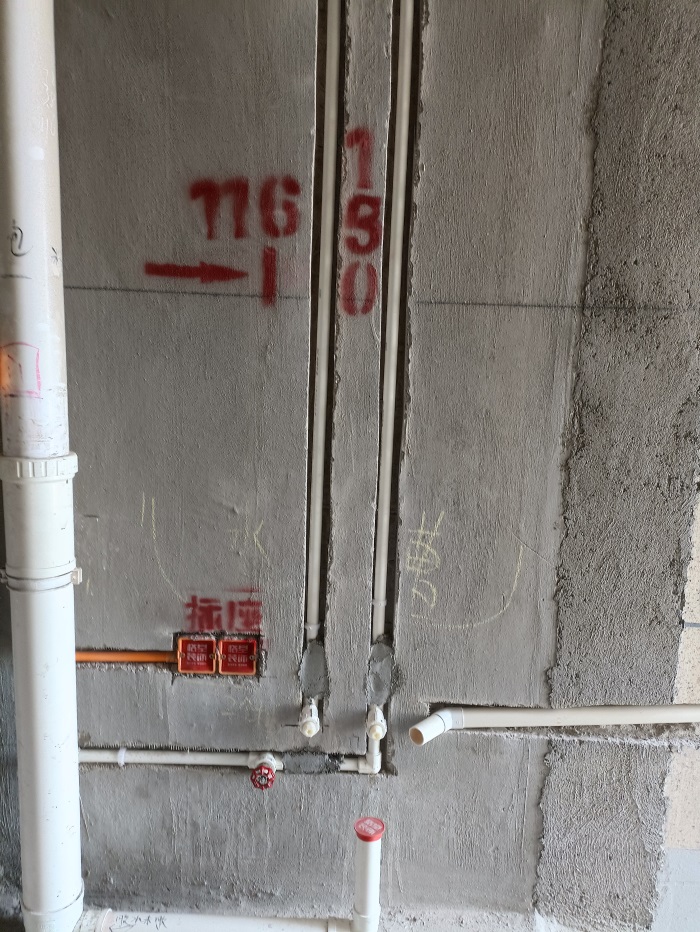

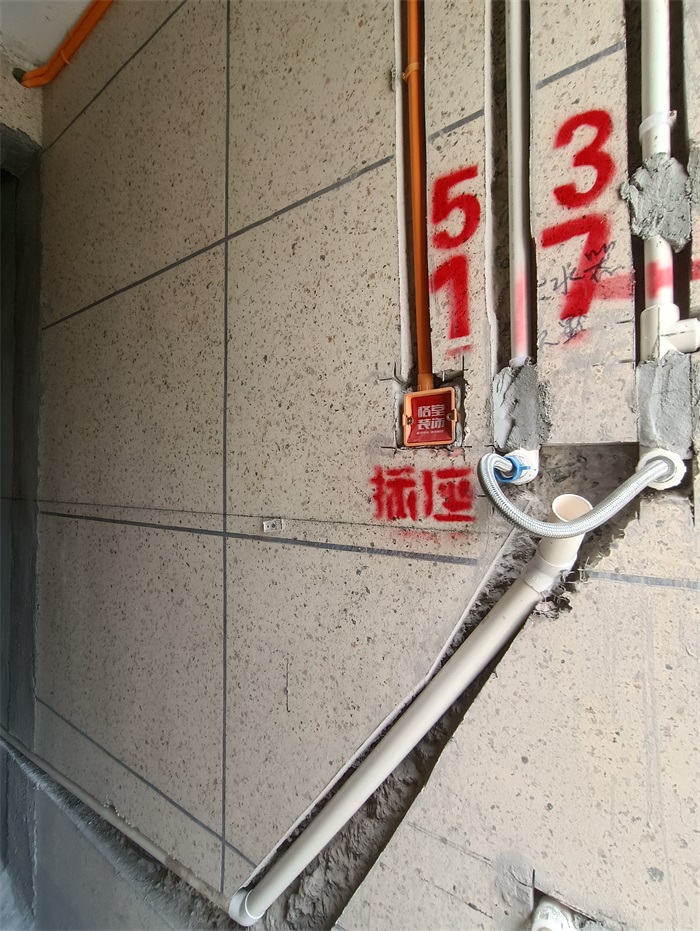

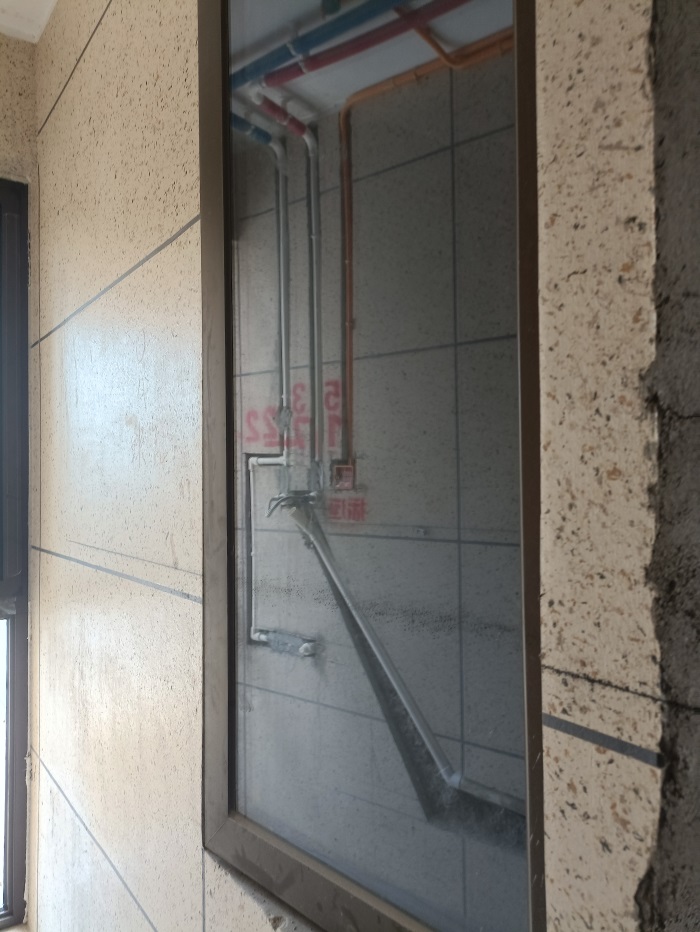

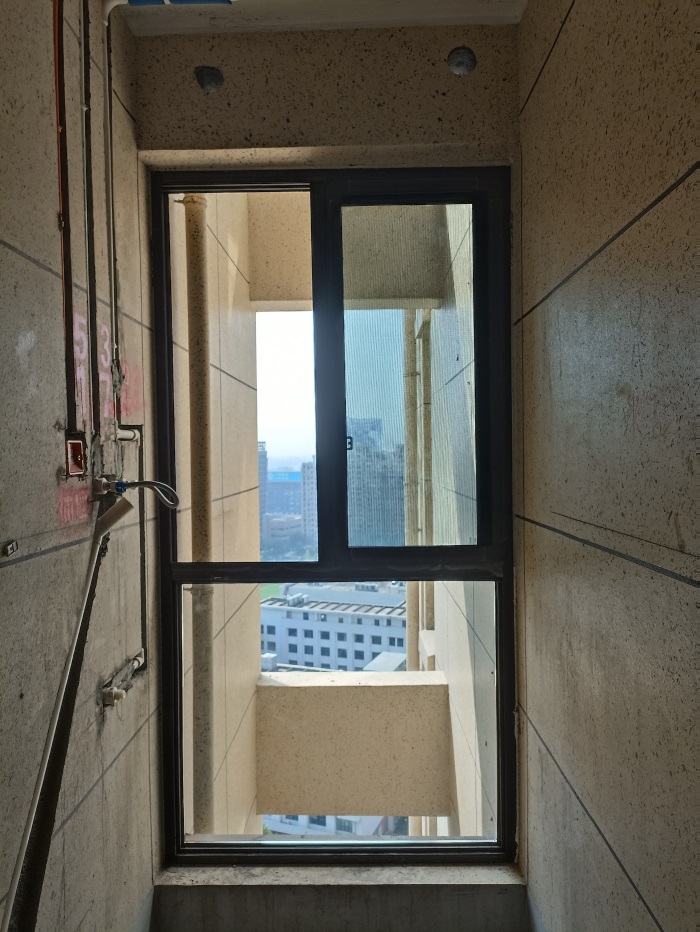

厨房拐角水电完工图

发表于 2021-9-23 14:18:45

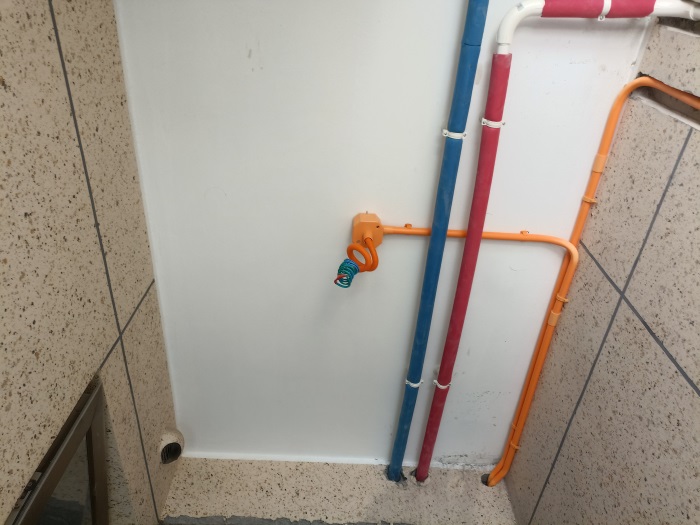

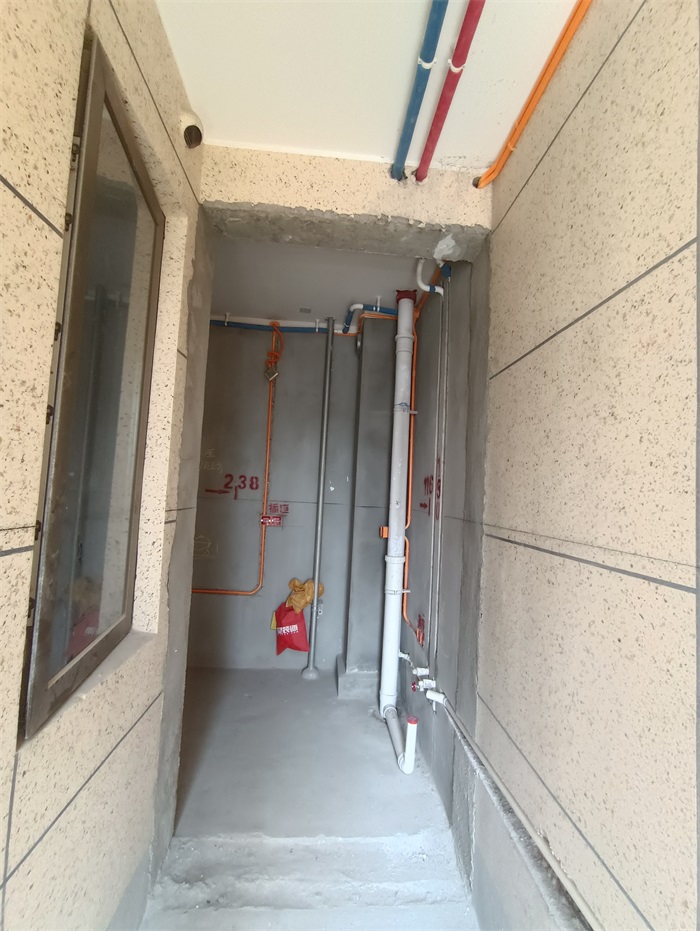

厨房拐角对角

发表于 2021-9-23 14:28:09

本帖最后由格堂陈辰于 2021-9-23 16:34 编辑

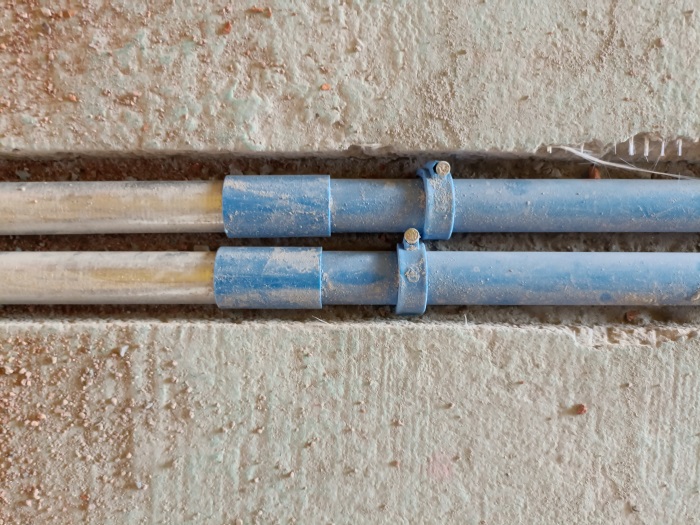

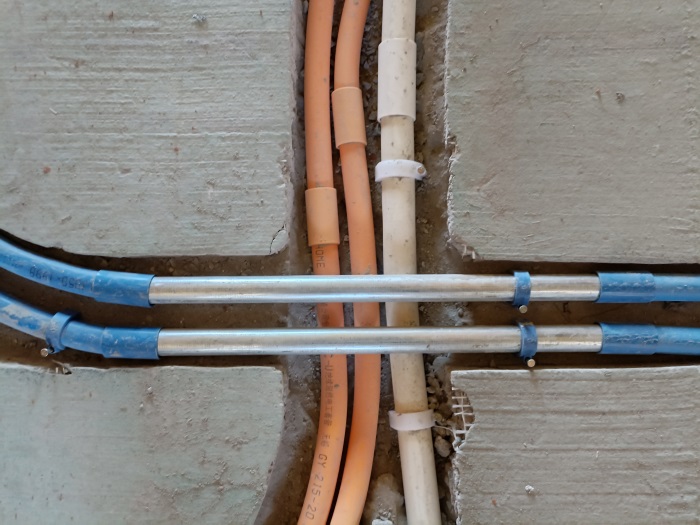

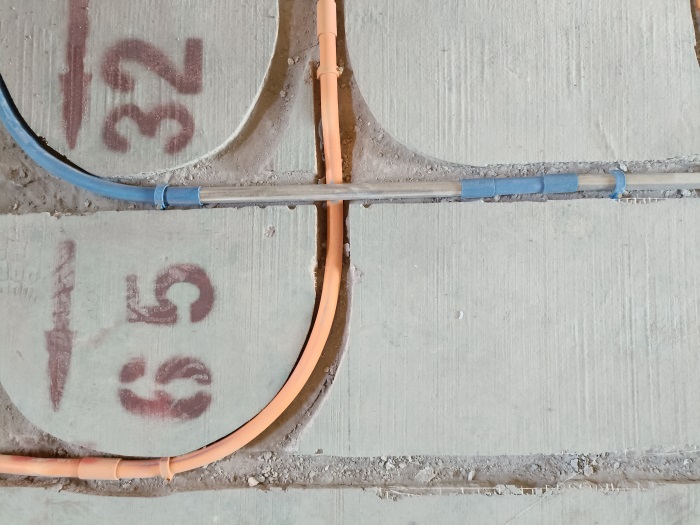

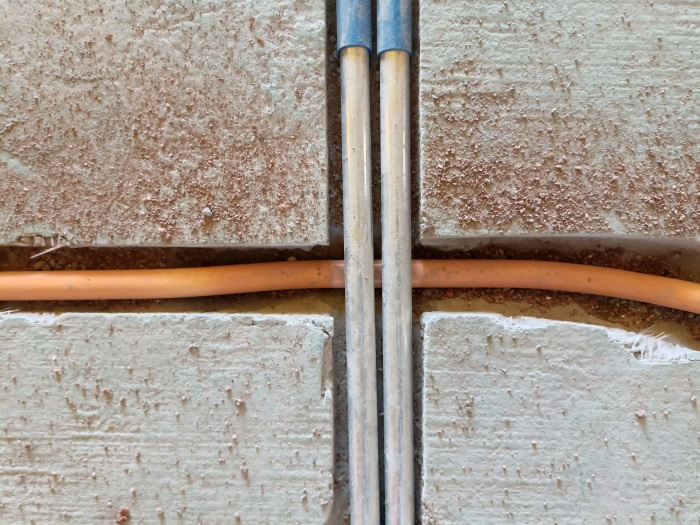

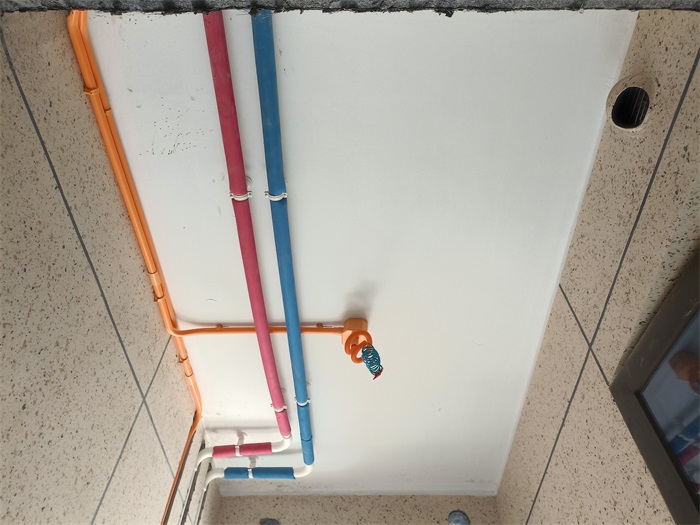

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。

发表于 2021-9-23 14:34:29

本帖最后由格堂陈辰于 2021-9-23 16:37 编辑

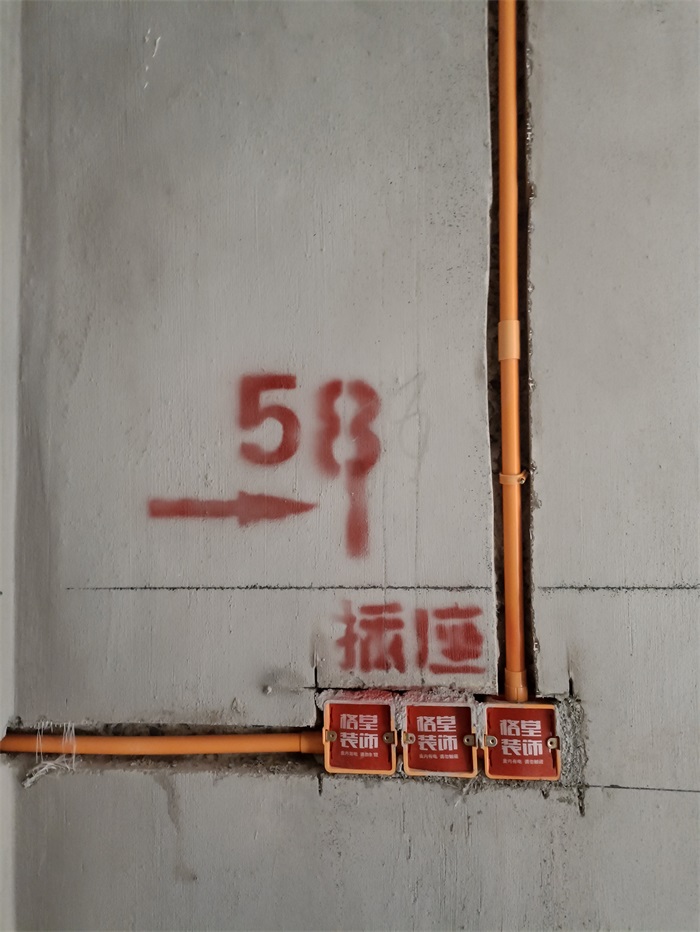

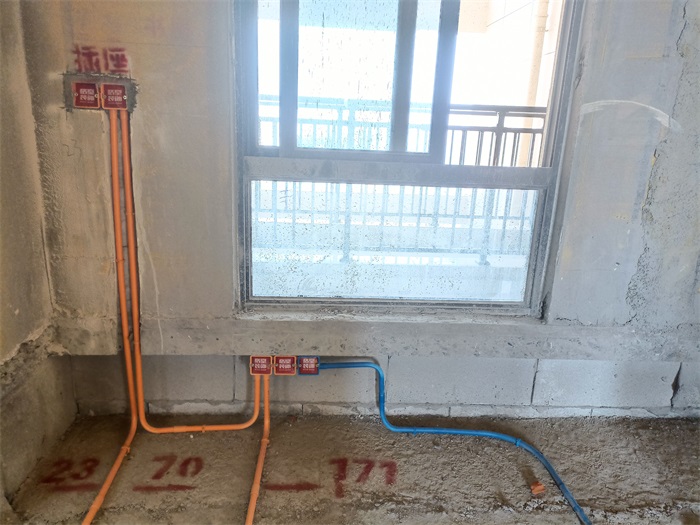

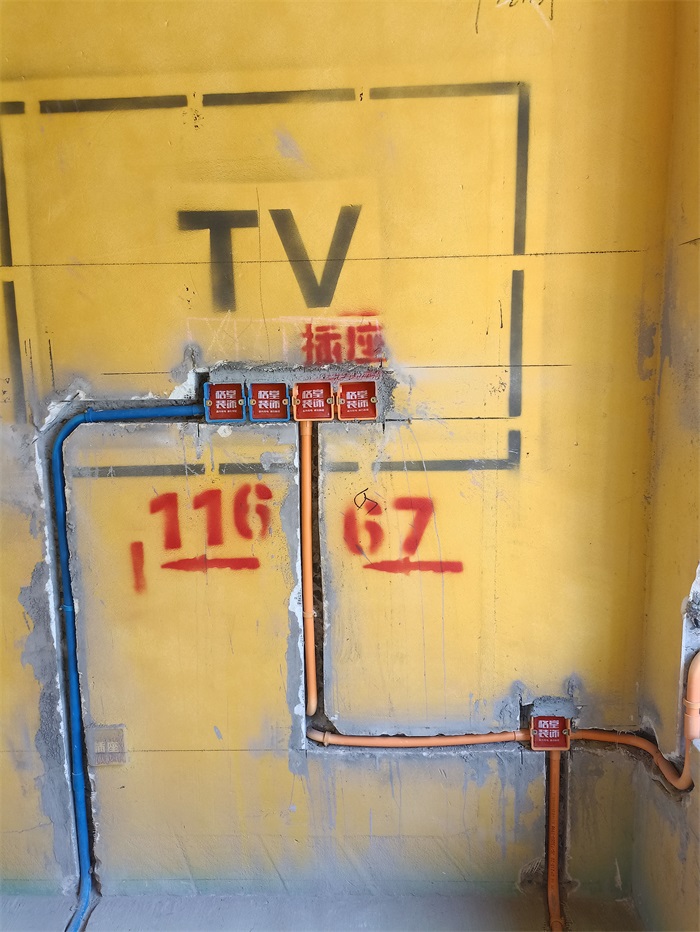

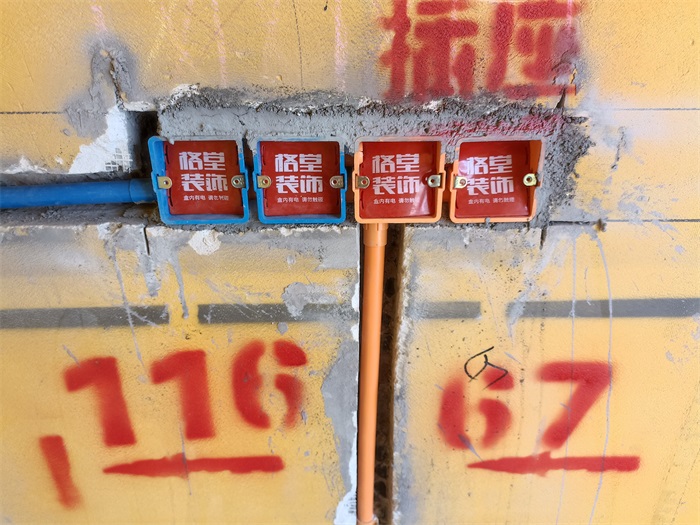

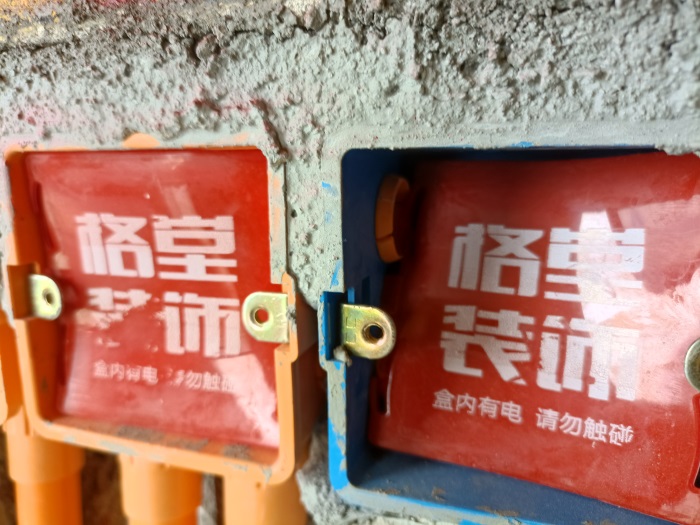

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-9-23 14:38:05

本帖最后由格堂陈辰于 2021-9-23 16:32 编辑

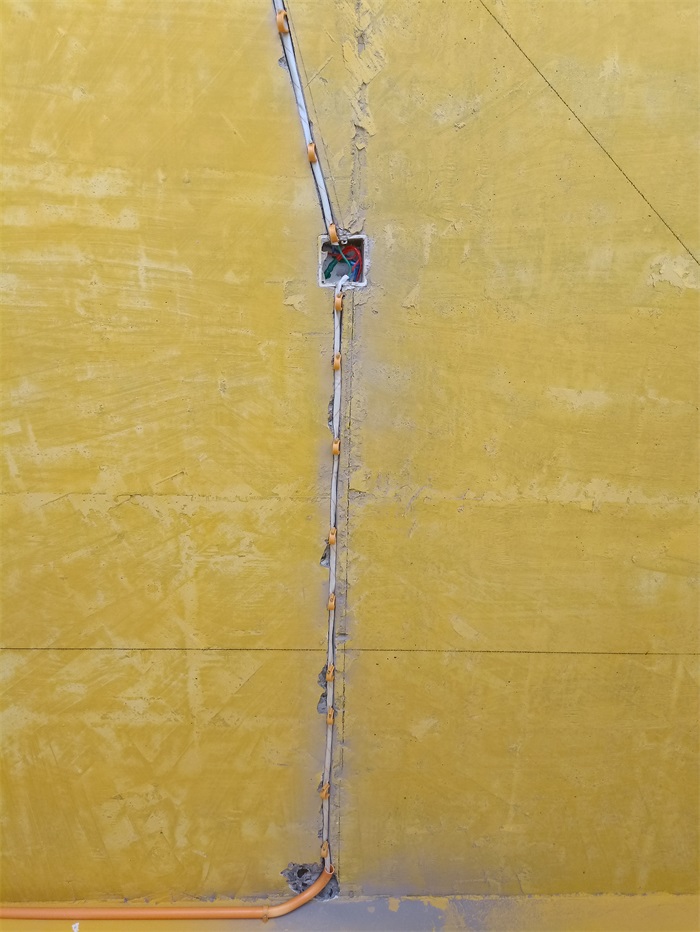

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护

发表于 2021-9-23 14:39:37

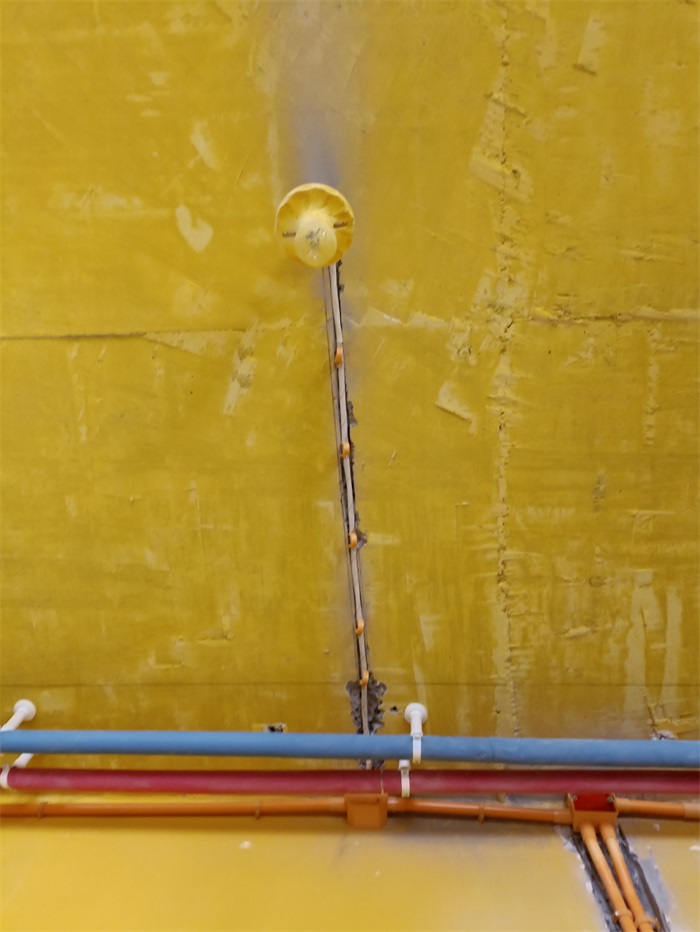

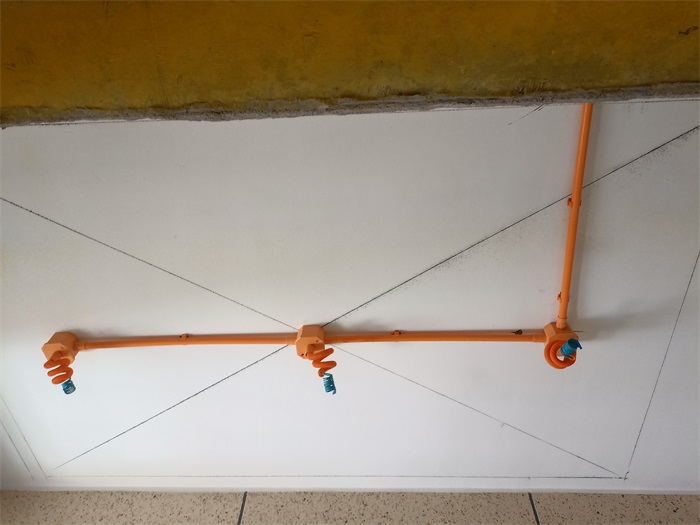

筒灯电线用波纹管保护

发表于 2021-9-23 14:42:28

本帖最后由格堂陈辰于 2021-9-23 15:20 编辑

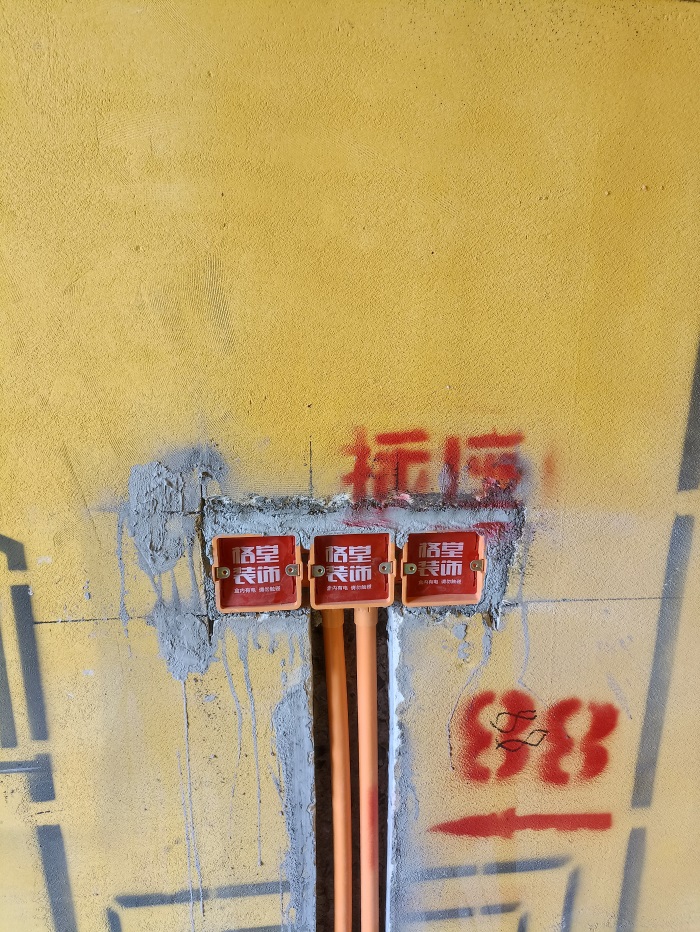

暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-9-23 14:51:25

本帖最后由格堂陈辰于 2021-9-23 14:58 编辑

柜体内水管接头外接，能及时发现漏水。

发表于 2021-9-23 14:53:55

本帖最后由格堂陈辰于 2021-9-23 15:14 编辑

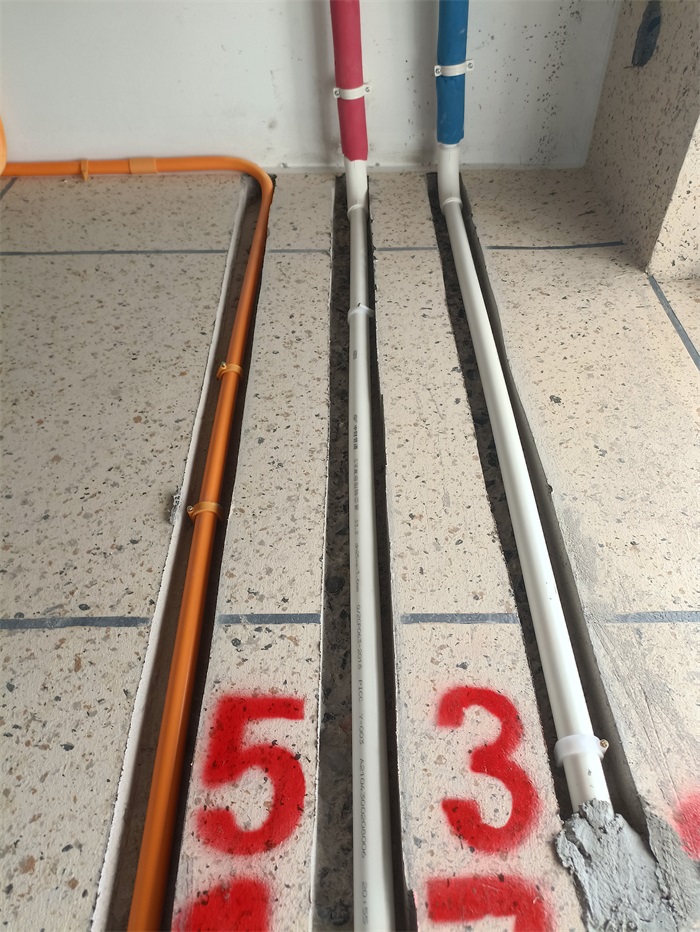

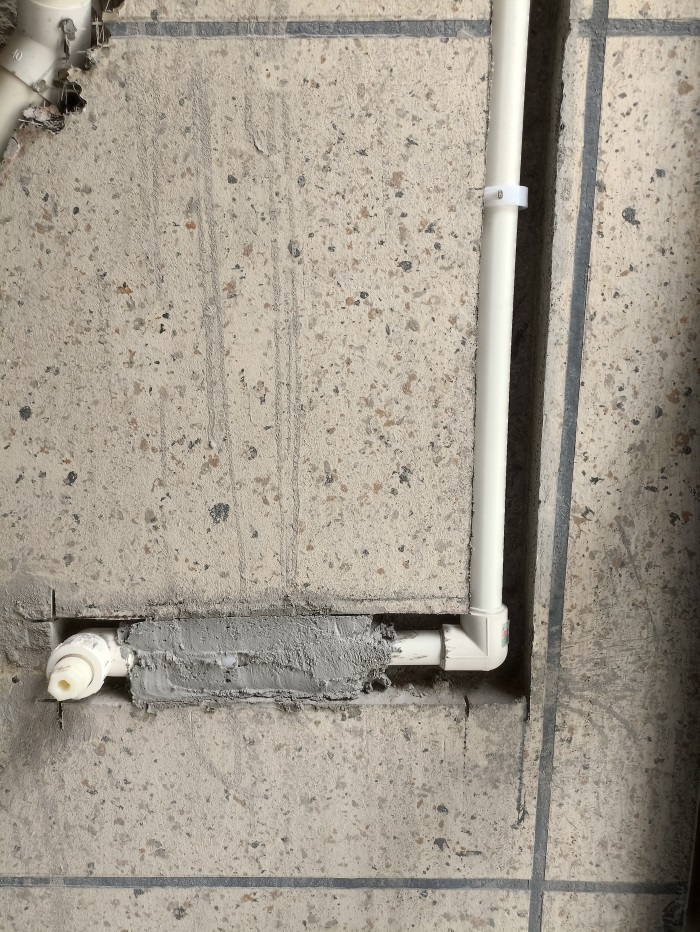

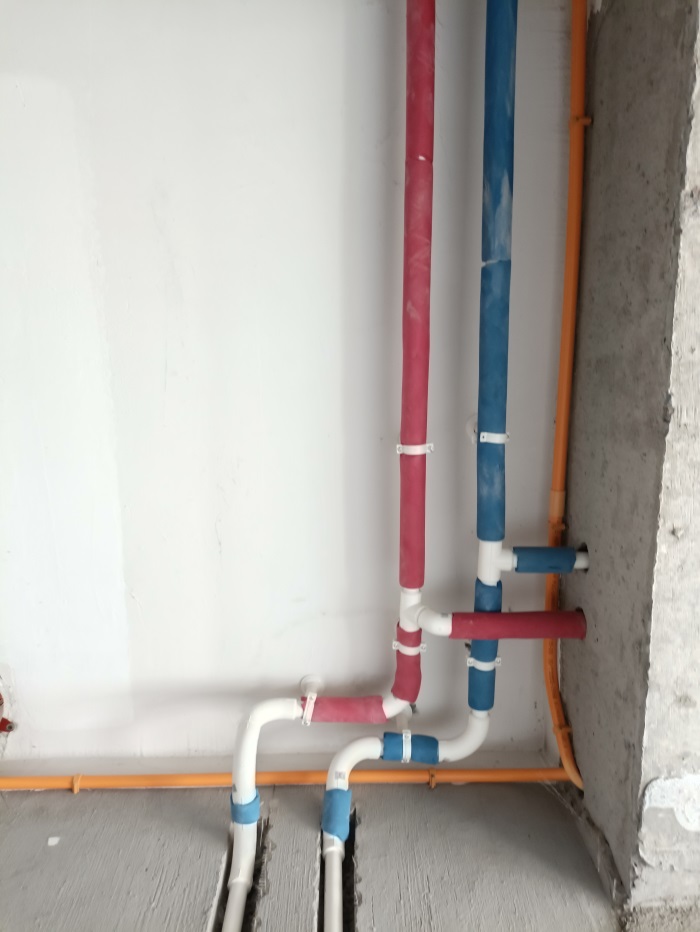

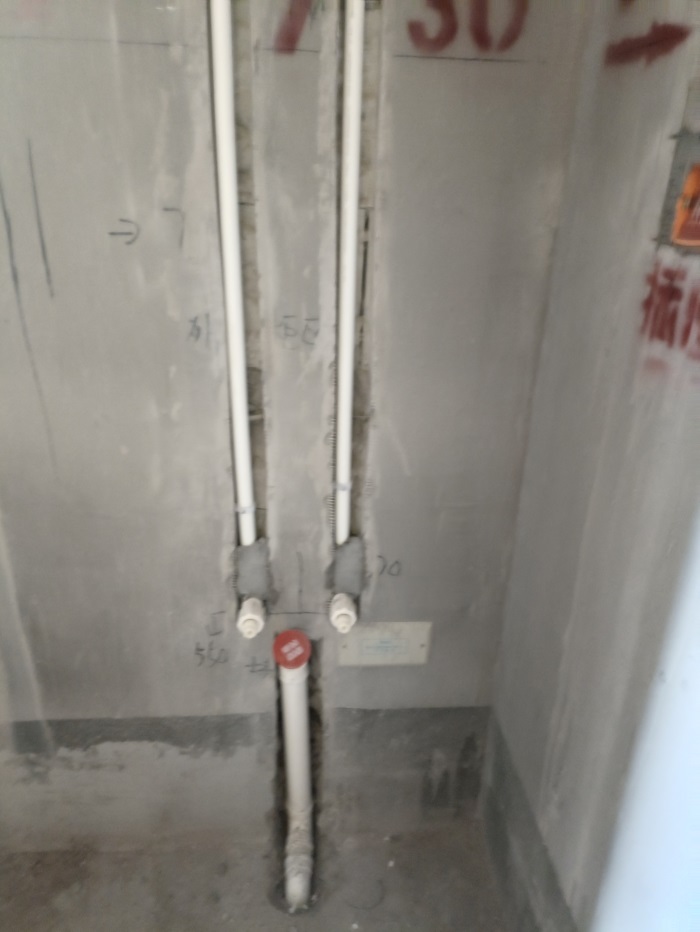

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2021-9-23 15:18:07

本帖最后由格堂陈辰于 2021-9-23 15:19 编辑

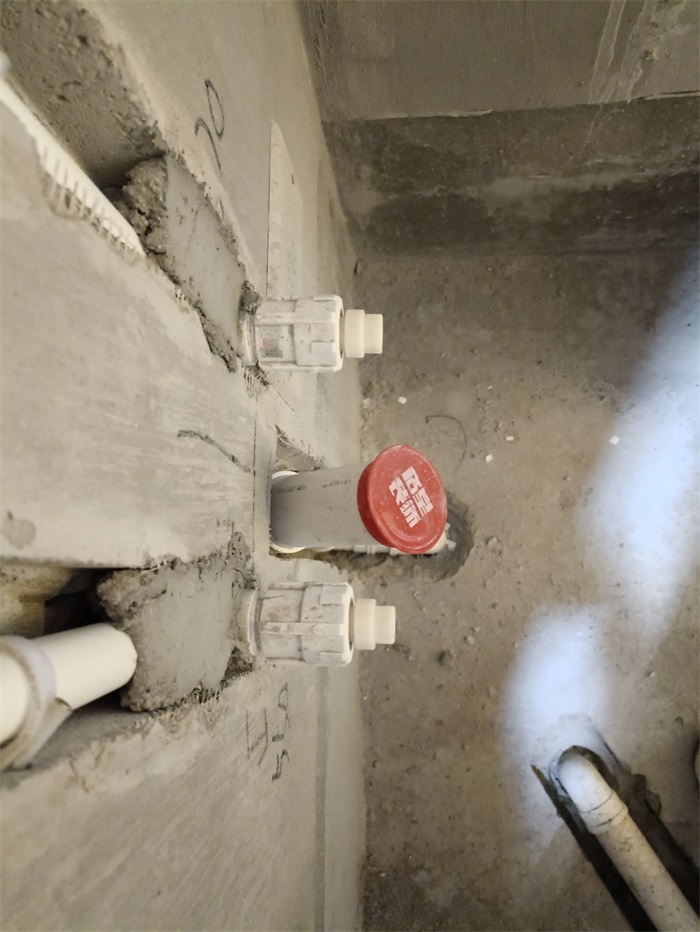

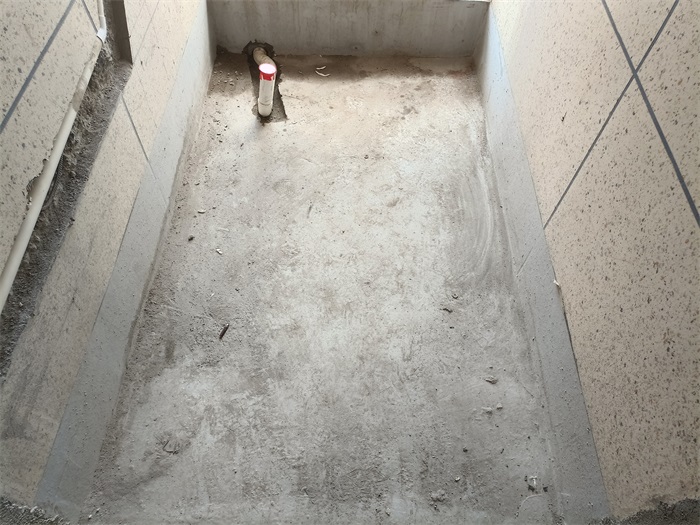

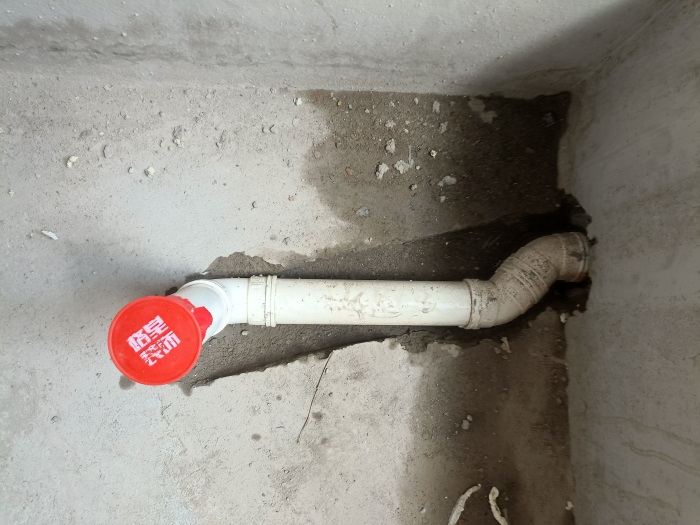

下水管用格堂专用保护盖保护，防止砂石堵塞管道。
